Гофрированная нержавеющая труба: особенности применения и монтаж

Нержавеющая гофротруба – сравнительно новый материал в сантехнике, убедительно доказывающий свое превосходство над пластиковыми или стальными аналогами. Отличается простотой установки, прочностью, надежностью и долговечностью.

При помощи гофры из нержавеющей стали можно в сжатые сроки спроектировать и реализовать систему горячего или холодного водоснабжения, газопровод или теплый пол.

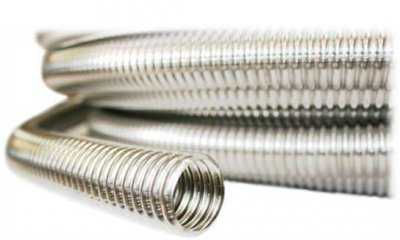

Что собой представляют гофрированные трубы из нержавеющей стали

Впервые придумали использовать гофрированную стальную трубу для систем отопления и водоснабжения в Японии. Чуть позже изобретение завоевало европейский рынок, а теперь находит все больше почитателей в нашей стране.

Гофротруба производится промышленным способом из нержавеющей стальной ленты соответствующего размера. Заготовки проходят через формовочный станок и свариваются в специальной газовой камере, предотвращающей испарение легирующих компонентов, отвечающих за нержавеющие качества металла.

Полученная гофра называется неотожженной, она сравнительно недорогая и может успешно эксплуатироваться в системах, не предъявляющих повышенные требования к прочности и долговечности материала.

Следующий шаг производственного цикла называется отжиг. Изделия разогреваются до сверхвысоких температур, после чего охлаждаются. Такая труба становится прочнее и пластичнее, она прекрасно держит форму и обладает повышенными прочностными характеристиками.

Это важно! По внешнему виду отличить отожженную гофру от неотожженной невозможно, тогда как разница в цене может доходить до внушительных цифр. Усложняет ситуацию и тот факт, что на саму гофру не наносится маркировка, она присутствует только на упаковке бухты.

Сфера применения

Превосходные эксплуатационные качества гофротрубы позволяют одинаково эффективно использовать ее в самых разных областях народного хозяйства:

  • промышленность;
  • сельхозпредприятия;
  • пищевые производства;
  • химические и фармакологические предприятия.

Но истинную народную любовь гофрированная нержавейка завоевала благодаря возможности быстро и качественно смонтировать любой трубопровод в квартире или частном доме. Гибкость и универсальность гофры особенно ценны в стесненных условиях городских квартир, где на счету может быть в буквальном смысле слова каждый сантиметр площади.

Нередки случаи, когда коммуникации приходится полностью переделывать из-за того, что при монтаже не хватило нескольких миллиметров трубы. Гибкую гофрированную трубу всегда можно уложить таким образом, что ее длины окажется ровно столько, сколько необходимо.

Выпускается гофра стандартными бухтами по 50 метров, что позволяет с легкостью монтировать даже самые масштабные конструкции. При необходимости, у производителя можно заказать трубы любых размеров и протяженности.

Обратите внимание! Область применения гофрированной трубы не ограничивается системами водоснабжения или отопления. Полая и гибкая стальная труба послужит отличной защитой от влаги, грызунов и механических повреждений для электрических кабелей.

Достоинства и недостатки

Растущая популярность гофры из нержавейки определяется целым рядом ее несомненных преимуществ:

  • Гофрированная труба необычайно гибкая. Трубопроводу в процессе монтажа можно придать любую форму, без использования специальных навыков или инструментов. Гибка не изменяет диаметр сечения, не вызывает образования микротрещин или истончения стенок. Единственное, о чем стоит помнить – минимальный диаметр изгиба должен быть равен трем диаметрам самой трубы. Так, стандартная гофра диаметром 15 мм без особых проблем изгибается до диаметра 45 мм.
  • Гофра устойчива к перепадам давления (заявленный верхний уровень составляет 50 атмосфер) и температуры (рабочий диапазон от -50 до +110 градусов). Верхняя и нижняя граница температур относятся скорее к возможностям силиконовых или фторопластовых уплотнительных колец, сама же гофротруба с легкостью выдерживает воздействие температур до +800 градусов.
  • Нержавеющая сталь химически неактивна, что исключает возможность появления коррозии. В сравнении с обычной сталью, срок эксплуатации изделия может быть увеличен в несколько раз.
  • Легкость монтажа – еще одно важное преимущество. Соединение участков трубопровода осуществляется посредством латунных фитингов с уплотнительными кольцами. Ремонт системы также не будет представлять особой сложности. В среднем, использование гофры позволяет сократить время на монтаж системы водоснабжения или отопления в 2-3 раза.
  • Гофрированная труба не боится грибка, грызунов, плесени, а также легко переносит многократные переходы через точку замерзания носителя.
  • Высокая надежность материала позволяет прятать трубопровод в бетонную стяжку или в слой штукатурки.
  • Несмотря на высокую прочность, изделие легко режется при помощи обыкновенной ножовки по металлу, болгарки или трубореза.

Разумеется, как и любой прочий материал, нержавеющая гофротруба не может состоять из одних достоинств. Имеются и некоторые недостатки, а вот насколько они весомые в конкретном случае – каждый хозяин решает для себя самостоятельно:

  • Сложность в уходе. При долговременном использовании в металлических складках поверхности будет скапливаться грязь и пыль, убрать которую обыкновенной влажной тряпкой вряд ли получится. Для очистки гофры придется использовать жесткую щетку. Впрочем, можно решить проблему иначе – попросту спрятать гофрированные трубы в защитные кожухи или короба.
  • Слабая ударопрочность. В тех местах, где будет велика вероятность приложения сильных механических воздействий, гофру также стоит защитить специальным кожухом.
  • Даже самые надежные фитинги будут нуждаться в периодическом обслуживании – визуальном осмотре и, при необходимости, замене уплотнительных колец.
  • Уязвимость к некоторым химикатам. В сочетании с хорошей электропроводностью материала это способно приводить к появлению химической или электрохимической коррозии.
  • Эстетическая составляющая. Производители гофрированных труб вполне справедливо отдают главенство функциональности своих изделий, нежели их привлекательности. Недостаток легко устраняется скрытой прокладкой гофры.
  • Высокая теплопроводность материала. Делает гофрированные трубы не столь эффективными в системах отопления (некоторые даже используют гофру в качестве радиатора). Решить проблему можно использованием теплоизоляционных материалов.

Монтаж гофротрубы из нержавейки

Процедура монтажа гофры подкупает легкостью и простотой. Все что понадобится из инструмента – ключ для затягивания натяжных гаек и приспособление для обрезания гофротрубы.

Обратите внимание! При покупке соединительных фитингов стоит отдать предпочтение изделиям той же марки, что и у гофротрубы. Это обеспечит идеальную совместимость и сделает систему более надежной.

Пошаговая процедура монтажа выглядит следующим образом:

  • Фитинги присоединяются к сантехнике с помощью специальных уплотнительных колец из фторопласта или силикона, входящих в комплект поставки.
  • Отрезок гофрированной трубы необходимой длины аккуратно отрезается. Допускается использование любого подходящий инструмента, но наилучшим вариантом станет специальный роликовый труборез. Поверхность среза проверяется на перпендикулярность оси трубы, а также на наличие загибов и заусениц, при необходимости делается коррекция.
  • Отрезок трубы вставляется в соответствующий фитинг и фиксируется затягиванием натяжной гайки. С затягиванием сильно стараться не следует. Качественный фитинг может надежно обеспечивать герметичность даже при закручивании руками. А вот перетянутый уплотнитель, напротив, рискует выйти из строя гораздо раньше.
  • Трубопроводу придается необходимая конфигурация, после чего гофра закрепляется на своем месте специальным крепежом.
  • Аналогичным образом производится монтаж при переходе от одного типа трубопровода к гофре. На отвод или стояк крепится соответствующий фитинг, в другой его конец вставляется гофрированная труба и затягивается кольцо.
  • По завершении монтажа в систему подается вода (лучше сделать это при повышенном давлении), а стыки тщательно проверяются на герметичность. В местах протечек следует покрепче затянуть гайки.

Это важно! Не стоит забывать, что гофрированная труба – чрезвычайно гибкий материал, поэтому фиксировать ее следует более тщательно. В сравнении с трубопроводом из полипропилена, количество точек крепления стоит увеличить в 2-3 раза. Стоимость элементов крепежа невелика, поэтому бюджет проекта от увеличения их количества сильно не пострадает.

infotruby.ru

Гофра-нержавейка для системы отопления: в чем ее преимущества

Нержавеющие гофрированные трубы для отопления – относительно новая продукция с широкими перспективами распространения. Они приспособлены для эксплуатации в условиях повышенных температур и значительного диапазона рабочего давления. Монтаж осуществляется без применения специального оборудования. Изделия изгибаются практически под произвольным углом, при этом проток не сужается.

Гофрированные металлические трубы подходят для обустройства систем ГВС и отопления

Как производится гофротруба для отопления

Технология производства гофрированных труб из нержавеющей стали для отопления разработана в Японии. Нержавеющая трубная гофра для отопления рождается, пройдя несколько этапов технологического процесса:

  1. Высококачественную стальную ленту подают на формовочную линию. Гофротрубы характеризуются низким содержанием углерода и присутствием в составе сплава хрома (18 процентов) и никеля (8 процентов). Пройдя систему гибочных станков, стальная лента превращается в цилиндрическую заготовку.
  2. Посредством специальных зажимов в ходе вальцовки из гладкостенной цилиндрической трубы получается гофра-труба нержавейка.
  3. Далее труба подается в закрытый сосуд, наполненный специальной газовой смесью. Именно этой смесью достигается высокое качество сварного шва и способность изделия успешно противостоять воздействию коррозии. Еще одним обстоятельством, повышающим качество изделия, становится выполнение сварки стыков автоматическим оборудованием. Исключение человеческого фактора позволяет избежать случайных ошибок в производстве работ.
  4. Пластичность гофре-нержавейке для отопления придается при прохождении отжига. Проведение нагревания до высокой температуры (950-1150º С) с последующим охлаждением до 200-400 º С позволяет достичь в ходе эксплуатации большего количества сгибов/разгибов.
    Внешних отличий между изделием, прошедшим процедуру отжига, и не отожжённым, не существует, но разница в качестве и, соответственно, в стоимости, является весьма существенной.
  5. Полученная продукция нарезается на мерные отрезки длиной до пятидесяти метров и сматывается бухтами.

Гибкость гофротрубы обусловлена способом ее обработки при производстве

Проверку герметичности гофра-труба нержавейка проходит погружением бухты в воду с одновременной подачей воздуха под высоким давлением.

Технические характеристики гофрированной трубы из нержавеющей стали

Гофрированные трубы для отопления из нержавейки выпускаются всего в нескольких стандартных типоразмерах. Стандартные значения внутреннего диаметра таких труб: 15, 20, 25 и 32 мм. Производство изделий большего диаметра и нестандартных типоразмеров сложности не представляет, но осуществляется исключительно по договоренности между заказчиком и производителем.

Рабочий диапазон температур находится в пределах от -50º С (причем гибкость гофры сохраняется даже при -40º С) до +800º С. Естественно, что при таких повышениях температуры никто гофрированной трубой не пользуется, так как пластмассовыми элементами фитинга верхнее значение температуры эксплуатации ограничивается +110º С, иначе они расплавятся. Впрочем, допускается кратковременный температурный скачок до +150º С.

Важно! Изогнуть гофру можно практически как угодно, но нормативами установлена предельная величина изгиба, равная троекратному значению диаметра.

Гофру-нержавейку отличает просто невероятная ударная прочность, позволяющая без малейших повреждений переносить внезапные скачки давления рабочей среды. Заявленные параметры указывают на максимум давления в 50 атм, но изделием выдерживается на разрыв удар даже вчетверо большей мощности. Величина рабочего давления – 15 атм. Гофра отличается стопроцентной кислородной непроницаемостью и низким значением коэффициента шероховатости – 0,008.

При соблюдении правил эксплуатации производители гарантируют, как минимум, двадцатилетнюю беспроблемную работу своей продукции. На данный момент на российском рынке гофру-нержавейку в системах отопления еще так долго не эксплуатируют. Поэтому проверить утверждения зарубежных производителей на отечественном опыте покамест не представляется возможным.

Нержавеющая гофра в системах отопления может служить несколько десятков лет

Преимущества использования гофры-нержавейки в системах отопления

За сравнительно недолгое время эксплуатации гофра из нержавейки успела продемонстрировать немалый список преимуществ перед другими материалами, используемыми при монтаже систем отопления. Чем славится изобретение японских инженеров:

  • гибкостью. Если нужно изогнуть под определенным углом гофру, то это делается без применения инструментов и приложения сверхусилий, руками. Благодаря высочайшей гибкости материала, отпадает потребность в многочисленных соединениях, что существенно сказывается на эффективности работы системы и стоимости установки;
  • прочностью;
  • высоким коэффициентом теплоотдачи. Благодаря этому свойству, гофру-нержавейку можно успешно использовать вместо радиатора отопления;
  • антикоррозионностью и химической инертностью. Ни воздействие рабочей среды, ни влияние атмосферных явлений не скажутся на функционировании гофрированных труб из нержавейки. Опасность электрохимической коррозии устраняется путем проведения несложной процедуры заземления и/или обустройством предохраняющей оболочки;
  • возможностью закрытой укладки. Такую трубу позволено укладывать и в стены, и в пол;
  • устойчивостью к резким перепадам температуры и давления. Гофротрубам не страшны ни гидроудары, ни самая страшная угроза в виде размораживания, выводящая из строя системы отопления, сконструированные из аналогичных изделий из полимерных и металлических материалов. При замерзании теплоносителя его расширение в объеме будет с легкостью компенсировано гофрой, она не подвергнется деформации и не выйдет из строя. А отогреть замерзший участок можно будет даже с помощью паяльной лампы;
  • гладкостью внутренней поверхности. Это способствует повышению пропускной способности трубы. А также не позволяет возникать засорению, заиливанию и т. п.;
  • неподверженностью грибку и плесени. И грызуны не представляют для нержавейки ни малейшей угрозы;
  • технологичностью монтажа. Для установки специальных фитингов потребуется два трубных ключа. Без всего прочего специального оборудования, в принципе, можно обойтись;
  • малым весом, что сказывается в лучшую сторону при транспортировке и сборке;
  • низким уровнем шума;
  • большой длиной мерных отрезков. Это дает возможность собирать достаточно масштабные конструкции, не проводя дополнительных соединений;
  • практически неограниченностью срока эксплуатации;
  • экологичностью.

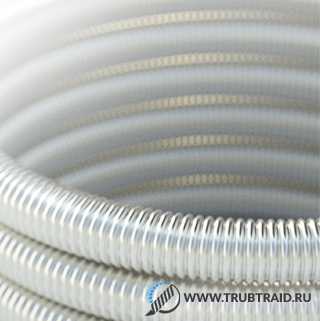

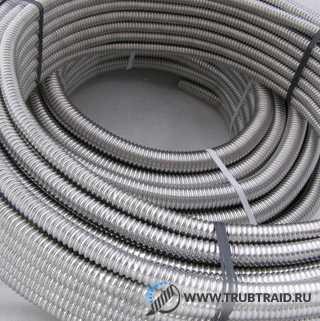

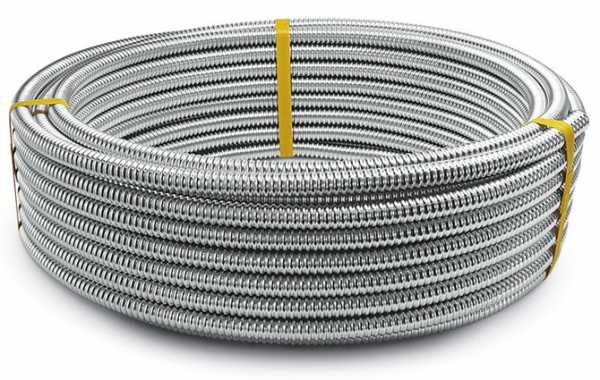

Нержавеющая гофротруба поставляется длинными отрезками в бухтах

Обладая столь привлекательными свойствами, трубы из гофры-нержавейки вполне способны составить достойную конкуренцию полимерным и металлическим при обустройстве систем отопления. По крайней мере, определенную нишу на рынке, благодаря своим неоспариваемым достоинствам, они уже отвоевали.

О каких недостатках гофрированных труб нельзя забывать

Изделий, лишенных недостатков, на рынке не существует. Даже столь качественная продукция как гофротруба, изготовленная из недешевого сплава с применением довольно сложной технологии, недостатков не лишена. Пожалуй, стоит говорить не столько о недостатках, сколько об особенностях использования высокотехнологичной продукции. Что нужно в обязательном порядке учитывать, работая с нержавеющими гофротрубами для отопительной системы:

  • высокую стоимость. Нержавеющая гофра не может стоить дешево ввиду сложности изготовления и дороговизны исходных материалов;
  • склонность накапливать пыль в углублениях, что снижает теплоотдачу и может сказаться на состоянии здоровья лиц, контактирующих с изделиями;
  • высокую теплоотдачу, требующую, во избежание потерь тепла, дополнительной изоляции;
  • тонкость стенок, не рассчитанных на высокие механические нагрузки. При необходимости устанавливается для защиты специальный кожух;
  • необходимость периодического осмотра и технического обслуживания фитингов, контроля герметичности соединений, замены полимерных элементов;
  • нежелательность установки системы в полностью скрытом виде из-за наличия разъемных соединений, в которых использованы полимерные уплотнители. Впрочем, это обстоятельство не имеет значения при обустройстве теплого пола;
  • желательность/необходимость предохранения от воздействия электрохимической коррозии.

Монтаж такой трубы не отличается сложностью, для этого существуют специальные фитинги

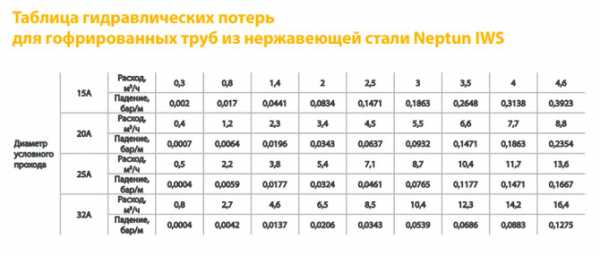

Заслуживает изучения еще одна особенность гофрированной нержавейки, вытекающая из наличия ребер жесткости, которыми оказывается сопротивление прохождению потока рабочей среды.

Обратите внимание! Чисто теоретически, гофрированная труба должна иметь более высокое гидравлическое сопротивление, чем гладкостенная, и придавать потоку рабочей жидкости турбулентность. Однако, практических подтверждений, что гофротрубы, в силу описанного свойства, невозможно применить в гравитационных системах с естественно циркулирующим теплоносителем, не предоставлено.

Внешний вид гофротруб в обустройстве системы отопления непривычен, кому-то он может показаться антиэстетичным. Заметим, что выпускаются изделия разных расцветок, поэтому простор для дизайнерских изысков присутствует. Разумеется, внешним видом гофры-нержавейки можно и пренебречь, производя скрытую установку.

Как выбирать и монтировать гофротрубы для отопления

При покупке гофротруб желательно рассмотреть маркировку, наносимую на обертку бухты, так как на поверхности самого изделия напечатать ее не представляется возможным. Нарушение целостности тары может оказаться свидетельством мошенничества, когда производится подмена товаром меньшей стоимости. А разница в стоимости гофротруб, выпущенных разными производителями, бывает довольно значительной.

Качественную гофрированную трубу из нержавейки отличают:

  • легкость сгибания;
  • ровность и ненарушенность шва;
  • равномерность шага;
  • отсутствие визуально обнаруживаемых дефектов.

Для монтажа потребуются рожковые ключи и инструмент, которым труба будет обрезана под прямым углом. Фитинги рекомендуется подбирать латунные, чтобы в дальнейшем не требовалось периодически подтягивать соединения. У латунных фитингов силиконовая прокладка и гребенчатое кольцо обеспечивают идеальную герметичность.

Процесс монтажа идет примерно в следующем порядке:

  1. Производится подключение фитингов к сантехническим приборам. В местах подключения, учитывая повышенную нагрузку, желательно предусмотреть установку опор.
  2. Трубы нарезаются на отрезки нужной длины, края срезов проверяются на предмет наличия неровностей и заусенцев.
  3. Вставив гофру в фитинг, закручивают гайками. При необходимости труба аккуратно изгибается под возможно меньшим углом. Крайне нежелательно допускать провисание гофры-нержавейки. Скрытые участки гофротрубы, проходящие неподалеку от электрической сети, рекомендуется защитить стальным кожухом от электрохимической коррозии, порождаемой вихревыми токами.
  4. По придании трубопроводу требуемой формы, его прикрепляют к поверхности стены.
  5. Проверяется работы смонтированной системы под давлением в ходе пробного запуска.

Использование гофрированных труб из нержавеющей стали для обустройства системы отопления – удовольствие не из дешевых. Зато на выходе получается весьма эффективная отопительная система, рассчитанная на десятилетия эксплуатации.

trubamaster.ru

гофра из нержавеющей стали, металлическая или стальная трубка для монтажа в полу

Гофрированная труба из нержавейки — это изделие, основное предназначение которого заключается в использовании его в системах отопления зданий и сооружений.

В настоящее время эти изделия не пользуются популярностью, но при этом специалисты считают, что перспективы роста их применения все же существуют. Это обусловлено весьма неплохими эксплуатационными качествами и разнообразными преимуществами в использовании.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

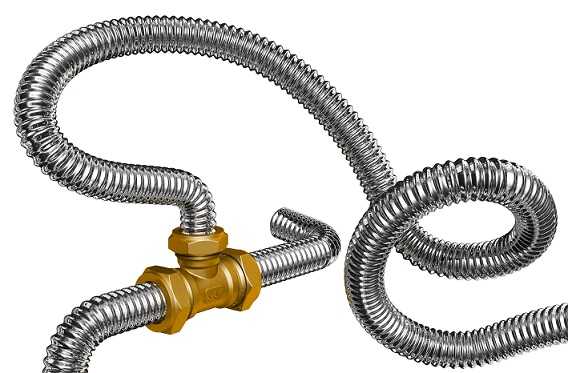

Достоинства гофрированной трубы для отопления

Многие строители рекомендуют применять именно нержавеющие гофрированные трубы, так как данные изделия также изготавливаются еще из пластика и чугуна. Но последние не так надежны в эксплуатации, чтобы использовать их для отопления зданий.

Легко гнется

Нержавеющая гофрированная труба может довольно легко гнуться в разных направлениях. Для этого не нужно применять никакого дополнительного оборудования, приборов или же инструментов.

Процесс сгибания исключает риск повреждения целостности стенок. Это, в свою очередь, позволяет осуществить разводку отопления в таком виде, который лучше всего подходит в конкретной ситуации.

Человек без особых усилий может сделать столько изгибов и поворотов гофры, сколько ему понадобится. Это существенно снижает стоимость системы трубопровода.

Долгий срок службы

Длительный срок эксплуатации гофрированных труб из нержавейки обусловлен тем, что они

ogon.guru

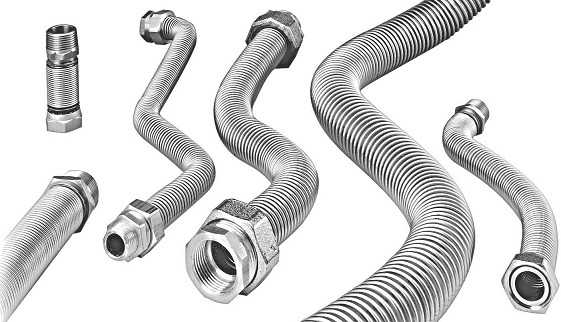

Труба нержавеющая гофрированная стальная отожженная или неотожженная

Для монтажа сети газо- и водоснабжения необходимы качественные трубы. Они должны служить долго, быть устойчивыми к разрушающим факторам и надежно соединяться. Поэтому специалисты часто выбирают нержавеющие гофрированные трубы для прокладки сети инженерных коммуникаций. Их основные отличия от аналогичной продукции – прочность и гибкость. Благодаря этому существенно облегчается монтаж, а срок службы изделий может составлять более 30 лет, в зависимости от производителя.

Отличие отожженных и неотожженых труб

Для производства гофрированных труб используется нержавеющая сталь высокого качества, независимо от того, какое изделие должно получиться на выходе. После создания часть изделий подвергается температурной обработке. Это необходимо для смягчения материала.

Отожженая лучше гнется. Ее используют, когда нужно проложить сложные участки с изгибами. Из-за относительной высокой цены по сравнению с неотожженными отожженные трубы не рационально использовать для монтажа ровных трубопроводов, но по технологии возможно.

Характеристики и преимущества перед трубами из других материалов

Широкое использование гофрированных труб из нержавеющей стали обусловлено их техническими и эксплуатационными характеристиками, такими как:

  • устойчивость к коррозии под воздействием, воды, газов и едких жидкостей;
  • длительный срок службы;
  • прочность – гофрированную сталь можно тянуть, изгибать, для получения механических повреждений, необходимо приложить значительные усилия;
  • широкий температурный диапазон использования: нержавеющая сталь выдерживает нагрев до 600°, некоторые свыше 1000, и охлаждение до -100 и ниже.

С их помощью можно создавать трубопроводы для разных целей, которые будут отличаться надежностью, герметичностью и долговечностью.

Известные производители утверждают, что их продукция после монтажа не нуждается в профилактических работах на протяжении десятков лет.

При правильном подборе соединителей они не будут давать утечки в обычных условиях эксплуатации не связанных с постоянной механической нагрузкой.

Проверка и замена может быть необходима только после внештатных ситуаций: землетрясений, падений стен и других, при которых появляется непредусмотренная нагрузка.

Область применения гофрированных труб

Продукция из нержавеющей стали используется для:

  • разводки водоснабжения и подключения приборов, особенно в труднодоступных участках под мойками, в стенах;

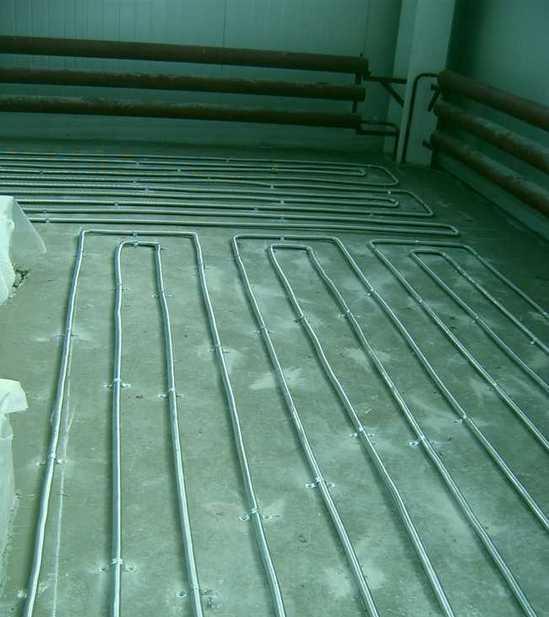

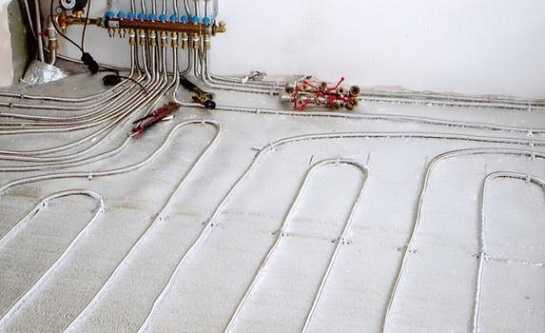

  • соединения радиаторов отопления, и прокладки теплого пола и стен, можно использовать как источник тепла;
  • трубопроводов внутреннего газоснабжения;
  • систем кондиционирования;
  • создания защищенного от внешних воздействий каналов для электрической проводки, стальная гофра гораздо прочнее пластика.

По большому счету гофрированные нержавеющие трубы, особенно отожженные можно использовать в любой области хозяйствования от домашних систем холодного водоснабжения и до соединений в котельных или на предприятиях, деятельность которых связана с экстремальными температурами. В этом случае нужно правильно подобрать эксплуатационные характеристики, учитывая нагрев/охлаждение проходящего по трубопроводу вещества и окружающей среды.

Маркировка изделий

Отожженные гофрированные трубы из нержавеющей стали обозначаются индексом HF, неотожженые – GF. Далее указывается условный диаметр, например, D 40 мм, или просто с цифрами. Он отличается от точных размеров. Надпись неотожженная или gf 15a, или 20a, означает приближенный к среднему коэффициент междувнешним и внутренним диаметром. Точные параметры нужно смотреть у производителя.

Так, маркировка отожженной трубы из стали d15 от компании Hydrosta имеет внутренний диаметр 14,1мм и внешний – 18,1. Это соответствует соединителям: фитингам, муфтам и прочим 1/2 дюйма. Лучше сразу покупать соединительные части того же производителя. Это гарантия надежного крепления.

Компании поставщики продают гофру мелким оптом или в розницу в метрах. Можно купить любое количество. Если нужна отожженная труба 8 метров, нет необходимости приобретать целую бухту. Достаточно сделать заказ,указав нужную длину.

В настоящее время на рынке предлагаются изделия многих производителей, но лучшими эксплуатационными характеристиками и отношением цена/качество, отличается продукция компаний Hydrosta, Neptun, Kofulso, Lavita.

Особенности монтажа

Соединение гофрированных отожженных и неотожженых труб не требует специального оборудования.

Для монтажа потребуется:

  • соединительные детали;
  • труборез;
  • уплотняющий материал: пакля или фум-лента, специальные прокладки.

Само соединение производиться очень просто, можно доверить ребенку, главное чтобы у него хватило сил:

  • Отрезается кусок нужной длины.
  • В нее вставляется фитинг.
  • Укладывается уплотнитель.
  • Затягивается накидная гайка.

Можно присоединять отрезок к нужным приборам или отводам.

Недостатки гибкого трубопровода из нержавейки

Все материалы для создания коммуникаций имеют свои слабые стороны. У гофрированных нержавеющих стальных отожженных и необработанных нагревом изделий их немного, но они есть.

Это опасность появления повреждений:

  • при внешней нагрузке: падения тяжелых предметов, постоянное давление массой;
  • в процессе коррозии в высоко агрессивных средах, с концентрированными кислотами: соляной, азотной, фосфорной, в случае использования на производствах с этими веществами, используются сложнолегированные сплавы с повышенным содержанием хрома и никеля и других добавок;
  • при повторяющихся загибах и скручиваниях нарушается целостность металла, что приводит к разрушению отдельных участков.

По большому счету эти недостатки не являются абсолютными минусами. Никто не будет прокладывать на улице трубопровод прямо по проезжей части дороги или в других местах с постоянным механическим воздействием.

Агрессивная химическая среда способная навредить нержавейке может существовать только на определенных производствах. К их деятельности выдвигаются особые требования. В обычных условиях вещества, разрушающие нержавеющую сталь, встречаются редко.

Смотреть видео:

trubtraid.ru

Какие свойства имеет гофрированная труба из нержавеющей стали

Содержание статьи

В строительстве различных инженерных сетей широко применяется гофрированная труба из нержавеющей стали. Такие изделия подойдут не только для новых коммуникаций, но и для ремонта и быстрой замены изношенных участков уже существующего трубопровода.

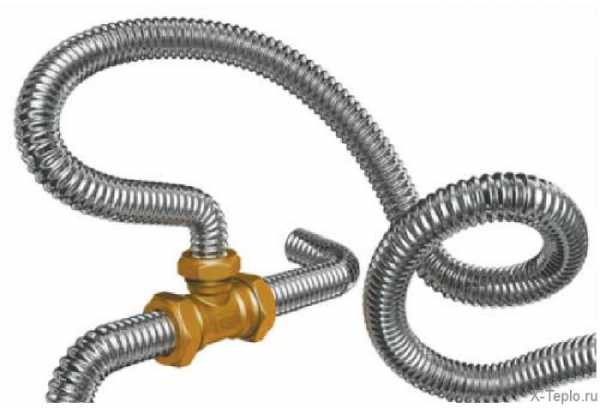

Гофрированная труба из нержавейки

Для того чтобы выполнить соединение магистралей, не требуется использование сварки, что экономит время и усилия для выполнения монтажных работ.

Вернуться к содержанию ↑

Главные достоинства гофротрубы из нержавеющей стали

Нержавеющая гофрированная труба – это отличный материал, что обладает важными достоинствами. Их оценили как индивидуальные застройщики, так и строительные организации, которые применяют материал повсеместно. Гофрированная труба из нержавейки наделена такими преимуществами:

  • Согнуть трубопровод можно даже вручную, что значительно экономит средства на приобретение различных комплектующих;
  • Соединение элементов производится латунными фитингами;
  • Подходит для использования внутри бетонной стяжки, штробы, декоративной панели;
  • Морозоустойчивость, что позволяет использовать данный материал для отопления и теплого пола;
  • Надежность;
  • Длительный срок службы;
  • Отсутствие необходимости в регулярном ремонте;
  • Отсутствие коррозии, ржавчины и заиливания;
  • Небольшой коэффициент линейного расширения.

Гофрированные трубы из нержавейки

Гофрированная труба из нержавеющей стали довольно часто называется гибкая, поскольку ее можно сгибать под любым углом и придавать самые замысловатые формы.

Достоинства, что имеет гофрированная труба из нержавейки, позволяют использовать ее в различных системах коммуникации. Гибкая магистраль может быть использована для:

  • Водопровода;
  • Отопления;
  • Теплого пола;
  • Подводки газа;
  • Системы кондиционирования;
  • Системы пожаротушения;
  • Подачи смазочных и горючих материалов.

Гофрированные трубы из нержавеющей стали

Нержавеющая гофрированная труба для отопления или водопровода является эффективным и удобным в использовании материалом. Не смотря на множество достоинств, гофрированная труба из нержавейки, все же имеет некоторые недостатки.

Вернуться к содержанию ↑

Недостатки гибкого трубопровода из нержавейки

Недостатки, которые имеет труба гофрированная отожженная нержавеющая сталь, необходимо учитывать при выполнении монтажных работ. К числу главных отрицательных качеств относятся:

  • Подверженность механическим повреждениям;
  • Подверженность воздействию агрессивной среды;
  • Опасность применение чистящих средств;
  • Гибкая труба разрушается при многократном загибе в одном и том же месте, поэтому следует по возможности избегать повторного сгибания или скручивания.
Вернуться к содержанию ↑

Производитель гофротруб нового поколения

Если для монтажа систем коммуникации необходима гофрированная труба из нержавейки, необходимо отдавать предпочтение товарам исключительно проверенных производителей, к которым относится продукция Lavita. Для производства изделий Lavita использует металл наилучшего качества, дополнительно обработанный защитной оболочкой из ПЭ.

Гофрированная труба Lavita

Области применения трубопровода Lavita:

  • Транспортировка газа и нефти;
  • Канализационные системы;
  • Холодное и горячее водоснабжение;
  • Система теплого пола;
  • Транспортировка различных химических веществ в промышленности.

Продукция под маркой Lavita включает в себя фитинги, трубопровод и прочие комплектующие.

Основные характеристики изделий под брендом Lavita:

  • Гофрированная труба из нержавейки производится по уникальной технологии One Touch, что значительно упрощает процесс монтажа;
  • Для монтажа не требуются специальные навыки;
  • Устойчивость к изменению давления;
  • Выдерживает гидроудар не менее 60 атмосфер;
  • Устойчивость к вибрациям;
  • Срок эксплуатации не менее 30 лет.

Металлотруба и фитинги Lavita — самый лучший выбор при монтаже теплого пола, отопления и подключения газа. Изделия данной торговой марки могут применяться даже при укладке подземных коммуникаций.

Гофрированные трубы для теплого пола

Система для теплого пола Lavita обеспечивает равномерное разделение температуры по всей площади комнаты. Равное распределение тепла помогает сэкономить затраты на обогрев помещения. Сами системы для теплого пола представляют собой готовые решения с заранее предусмотренным кабелем обогрева. Другими важными достоинствами являются:

  • Простота в эксплуатации;
  • Автоматическая поддержка необходимой температуры;
  • Отсутствие необходимости проведения ремонта и профилактического обслуживания;
  • Возможность установки непосредственно на старое покрытие;
  • Фторополимерная изоляция;
  • Срок эксплуатации до 50 лет.
Вернуться к содержанию ↑

Как происходит монтаж трубопровода

Монтаж гофротрубы не составляет никаких сложностей, ведь производители предусматривают широкий диапазон диаметра изделий, что предоставляет возможность выбора продукции с необходимым сечением для любой системы коммуникации. Для резки изделий подойдет обыкновенный труборез, а для соединения элементов потребуются латунные фитинги.

Гофрированная труба и фитинги к ней

Фитинги – важный элемент любой системы коммуникации, именно поэтому необходимо приобретать исключительно качественные и хорошо зарекомендовавшие себя комплектующие.

Поэтапно процесс монтажа состоит из таких процессов:

  1. Фитинги подключаются к сантехническим приборам с помощью резиновых или полимерных уплотнений, что поставляются в комплекте с трубопроводом.
  2. Трубы подрезаются до необходимой длины.
  3. Проверяются края среза на отсутствие заусениц и прочих неровностей.
  4. Трубы вставляются в фитинги и закрепляются гайками.
  5. Магистрали придается необходимая форма, а затем она закрепляется на стене.
  6. Система проверяется на работоспособность под давлением, производится пробный запуск.
Вернуться к содержанию ↑

Монтаж нержавеющей гофрированной трубы

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

предназначение, характеристики, монтаж, фитинги для гофры

Нержавеющий металл, безусловно, идеально подходит для водяного отопления. Однако он не дешев, да и сложности при монтаже, связанные с использованием специальной сварки, не в его пользу. Так и было, пока в умной Японии не создали нержавеющую гофрированную трубу. Труба получилась дороже, чем аналоги из полиэтилена, но технические характеристики на несколько порядков лучше, а простота монтажа – вне конкуренции.

Статьи по теме:

Описание

Гибкая нержавеющая гофрированная труба – это цилиндрическое изделие с переменными диаметрами, выполненное из железа типа SUS 304 L с добавками хрома, никеля и толщиной стенки 0,3 мм. Хром даёт возможность железу активно сопротивляться процессу окисления. В данном случае процент хрома в железе очень высокий – около 18%, что гарантирует полное отсутствие коррозийных процессов.

Более 25 лет назад, была специально разработана в Японии как труба, способная выполнять свою функцию даже при землетрясении. Удачная конструкция и масса полезных свойств определили успех гофры в стране восходящего солнца. Позднее, производства были открыты в Южной Корее, а далее и в Европейском Союзе.

Технические характеристики

Эксплуатационные характеристики нержавеющей гофры впечатляют.

Характеристики Значение
Условный внутренний диаметр, мм 12, 15, 20, 25, 32, 40, 50, 60
Толщина стенки, мм 0,3
Рабочая температура жидкости, С От -40 до +150
Max температура, С От -50 до +600
Номинальное давление, бар От 10 до 15
Max допустимое давление для фитингов, бар 60
Предельное давление для трубы, бар 200
Коэффициент линейного расширения 17
Коэффициент шероховатости 0,008

Нержавеющая гофрированная труба легко переносит гидроудар, имея многократный запас прочности.

Срок эксплуатации гофры, а так же фитингов из латуни, не ограничен. Уплотнительные силиконовые кольца в фитингах прослужат 30 лет до их первой замены.

Гофрированная нержавеющая труба совмещает в себе прочность металлических и гибкость полиэтиленовых. Может иметь перегиб в менее, чем два своих диаметра без изменения внутреннего пространства. Производители гарантируют до 30 сгибаний-разгибаний гофры в одном месте, без нарушения её целостности.

Очень низкий показатель шероховатости идеально отполированной внутренней поверхности не допускает никаких видов отложений.

Температурный режим эксплуатации нержавеющей гофры поразителен. Она не боится ни замерзания внутри жидкости – размораживается как обыкновенная металлическая труба, но без малейших последствий. Продолжает выполнять безупречно свою функцию и при температурах в несколько сотен градусов.

Благодаря металлическому исполнению трубы, ей не страшны ни грызуны, ни грибок, ни плесень, ни солнечные лучи.

Назначение

Великолепные технические данные и эксплуатационные свойства нержавеющей гофрированной трубы определили её основное назначение и применение:

  • Системы отопления, включая «теплый пол»
  • Подача под давлением горячей и холодной воды
  • Спринклерная система водяного и пенного пожаротушения
  • Газовая внутренняя подводка
  • Трубопровод для ГСМ
  • Применяется в системах вентиляции и кондиционирования
  • Кожух для прокладки различного назначения кабелей
  • Теплообменник

Исполнение трубы в виде гофры конструктивно увеличивает территорию теплоотдачи и даёт возможность очень легко решать проблему линейного расширения при нагреве. Эти достоинства с успехом реализуются в различных видах отопления, особенно в системах «теплый пол», и теплообменниках. Многократно навитая труба выполняет функцию водяного радиатора.

Подача холодной питьевой воды может осуществляться непосредственно после установки нержавеющей трубы, которая не нуждается в предварительной очистке перед использованием. Для компенсации эффекта «отпотевания» при подаче холодной воды или газа, гофра покрывается полиэтиленовыми плёнками различного цвета.

Сертифицирована в Российской Федерации для внутренней проводки газопроводов и монтажа газового оборудования.

Специфика монтажа

Наиболее полно преимущества нержавеющей трубы реализовываются в различных системах отопления зданий и помещений.

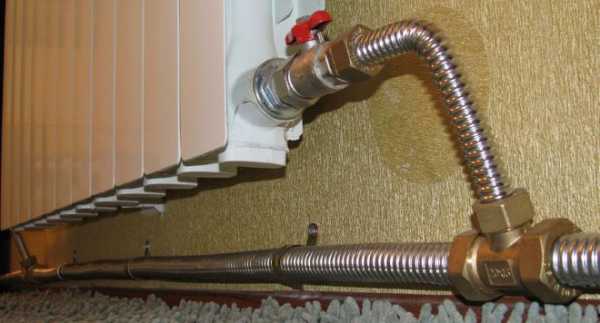

Благодаря технологическим особенностям гофры, монтаж отопления стал предельно простым и быстрым. Труба очень легко гнётся и позволяет избегать угловых соединений, что значительно экономит время и упрощает задачу крепежа, даже в очень труднодоступных местах. Идеальна для монтажа биметаллических радиаторов в технологических нишах.

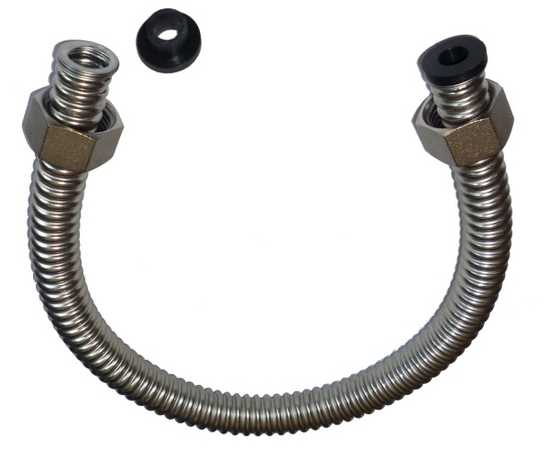

Для надёжного крепления гофрированной нержавеющей трубы служат латунные фитинги.

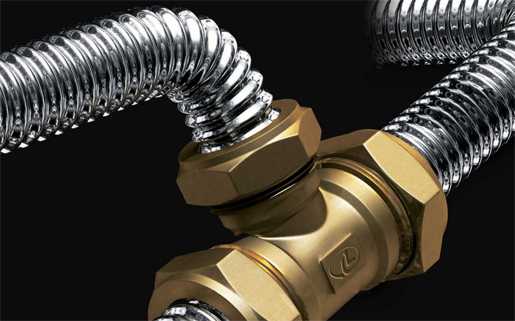

Фитинги для нержавеющих гофрированных труб

Соединение трубы с фитингом может быть выполнено тремя вариантами:

  1. С применением силиконового уплотнителя
  2. Окончание трубы развальцовывается и тогда соединение происходит с использованием паронитовой прокладки
  3. С помощью беспрокладочных высокотемпературных фитингов

Несмотря на то, что силиконовый уплотнитель достаточно мягкий материал, он очень эффективно предохраняет систему отопления от протеканий на протяжении нескольких десятилетий. Принцип соединения комплектующих с трубой предельно прост. Для него не требуется никакого другого оборудования, кроме ручного трубореза и разводного ключа.

Порядок монтажа фитинга с нержавеющей гофрой:

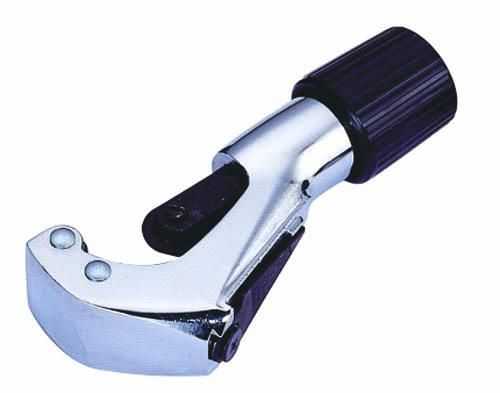

  1. После замера нужной длины отрезка трубы, он с помощью трубореза отрезается.
  2. Аккуратно, вручную, трубе придается нужная форма.
  3. Гайка фитинга со стороны предстоящего крепления ослабляется.
  4. Труба вставляется до упора в фитинг.
  5. Гайка, с помощью разводного ключа, затягивается без чрезмерного усилия. Силикон при закручивании гайки сдавливается и вжимается в ребра гофры. Соединение получается очень прочным.

Края трубы по линии среза очень острые и надо соблюдать меры предосторожности при дальнейшей работе!

Вот и всё! Монтаж соединения закончен. Всего за несколько секунд, мы получили надёжное, механическое соединение.

Монтаж Кофулсо. Видео-инструкция

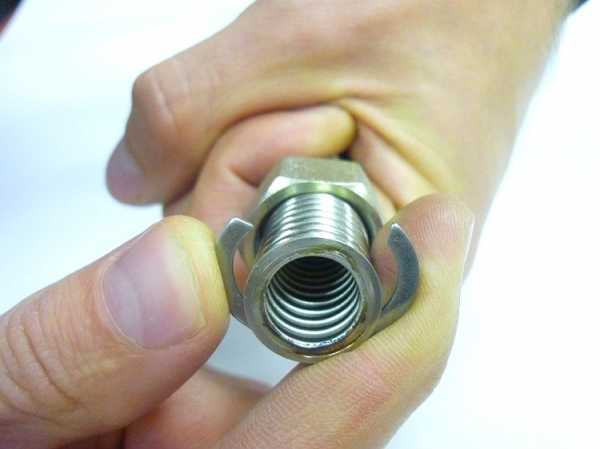

Для второго варианта соединения, край трубы развальцовывается с помощью специального приспособления – ручного вальцевателя.

Процесс монтажа самый традиционный, с использованием уплотнительной паронитовой прокладки. Срок службы такого соединения – неограничен.

Третий вариант, у которого время безаварийной работы тоже не имеет предела, подробно показан на видео.

Конструктивно гофра имеет значительно большую наружную поверхность, чем простая гладкая труба. Великолепная гибкость трубы в сочетании с высокой теплоотдачей позволяют моделировать из неё водяные радиаторы или теплообменники.

Благодаря низкому коэффициенту линейного расширения нержавеющую гофру можно полностью покрывать штукатурными или цементными растворами, при монтаже в стены или в пол.

Влад Житин, эксперт

Сочетание высокой теплоотдачи, низкого линейного расширения, прекрасных температурных данных и внутреннего давления делают нержавеющую гофру идеальным материалом для системы «теплый пол». Производители отпускают трубы с малыми диаметрами 12 мм, 15 мм в бухтах по 50 – 60 метров, что позволяет оборудовать обогрев пола, без соединений ниже его уровня, на площади 15 – 25 метров квадратных.

8 советов по эксплуатации и монтажу

Как любое техническое изделие, нержавеющая гофрированная труба имеет свои собственные требования установки и эксплуатации:

  1. Не допускается монтаж трубы из нержавеющего металла с фитингом, подверженным коррозии.
  2. Перед контактом латунного фитинга с подводящей трубой водопровода или отопления, выполненной из черного металла, обязательна установка водяного фильтра.
  3. При монтаже гофры необходимо следить, чтобы не возникало в ней напряжение кручения
  4. Необходим тщательный осмотр трубы перед её монтажом на предмет отсутствия перегибов, вмятин и трещин.
  5. Монтаж теплого пола осуществляется только цельными отрезками трубы, дополнительные соединения под уровнем пола запрещены.
  6. При прокладке нержавеющего трубопровода не допускается его контакт с черным металлом, подверженным коррозии. Крепёж должен быть пластиковым или из цветного, нержавеющего металла.
  7. Не желательно воздействие на нержавеющую гофру любых видов электрического тока
  8. Превышать допустимое производителем количество сгибаний – разгибаний запрещено. Желательно их свести к минимуму.

Данный вид труб стремительно набирает популярность из-за своих прекрасных технических характеристик и предельно простых требований их монтажа.

protryby.ru

Нержавеющая гофрированная труба для отопления: гибкие трубы и подводка

Гофрированная труба используется для проведения различных систем трубопровода, включая отопительную и водяную. В отличие от простых стальных труб, гофрированная представляет собой закрученную гибкую ленту, которая легко приобретает любую форму, в зависимости от её положения в помещении.


Производится она из высококачественной нержавеющей стали и отлично подходит для помещения с тонкими стенами.

Основные преимущества гофрированных конструкций

Данный вид конструкций имеет ряд выгодных преимуществ. Главные из них заключены в следующем:

  • Сопротивляемость к внешним и внутренним механическим воздействиям;
  • способность выдерживать высокую температуру;
  • устойчивость к разморозке;
  • экологическая чистота;
  • безопасность в установке и использовании;
  • высококачественная нержавеющая сталь;
  • активная устойчивость к химической коррозии;
  • защитные функции.

Помимо всех этих преимуществ, следует также отметить большое удобство в использовании. Любой опытный специалист подтвердит, что от выбора зависит не только качество системы, но и легкость и скорость установки. При использовании данной подводки процесс установки займет не более 4 часов.

По своим особенностям, техническим характеристикам и свойствам гофрированные трубы классифицируются на десятки типов и подтипов. Ниже будут приведены все самые важные параметры, по которым нужно сделать выбор.

Защитная гофра южнокорейского производителя

Производители из Южной Кореи делают гофрированные трубы, отличные свойства которых обеспечивают максимальную стабильность технических показателей и высокое качество.

Технические характеристикиТехнические показатели
Диаметр условного прохода, мм
12,0253035
Максимальный, предельно доступный радиус изгиба35607597
Максимально доступное гидравлическое давление, МПа2кратковременно максимум 6,5 МПа1,21,11,1
Сохранение целостности гибкого трубопровода при изгибах в одной точке на угол 90 градусов, количество изгибов минимум8,5
Оптимальная рабочая температура, в градусах по ЦельсиюФитинги от минус 30 до плюс 155 градусов по Цельсию.
Трубы — до 655 градусов по Цельсию.
Толщина стенок нержавеющей трубы, в мм0,26
Максимальный срок службы при соблюдении всех условий монтажа и эксплуатации, лет22

Данная таблица составлена на примерах CASCATA и Hydrosta, страна производства — Южная Корея. Гофрированные трубы с такими же техническими характеристиками можно найти и на отечественном рынке.

Сфера их применения очень широка. Аналогичные гибкие подводки CASCATA могут применяться в следующих системах:

  • холодного и горячего водоснабжения;
  • различных типов отопления;
  • теплого пола, стен, подогрева грунта, водяных емкостей, бассейна, отопления теплиц;
  • пожаротушения;
  • внутреннего газораспределения;
  • отвода выхлопных газов от двигателя внутреннего сгорания;
  • топливопровода;
  • подключения выносного бака к банным печам;
  • производства теплообменников, вторых контуров установок и котлов.

Металлическая труба может использоваться в качестве прокладки трубопроводов высокого давления. Так как большинство труб не выдерживает высокого давления и резких перепадов температуры, справиться с данной задачей может только нержавеющая гофра. Поэтому, при прокладке силовых кабелей, телекоммуникационных сетей и других подобных линий, принято использовать гофрированные трубы. Обыкновенная стальная конструкция попросту не выдерживает таких нагрузок.

По отдельным особенностям и техническим данным конструкции южнокорейского производителя делятся на подтипы. Некоторые из них приведены в таблице:

Подтип аналога CASCATASUS305 (08X18M12)
Относительный размер17А25 А35 А37 А
Внешний диаметр d1мм18,325,532,337,5
Внутренний диаметр d2мм15,121,327,532,3
Относительная толщина стенок трубопроводамм0,270,290,300,32
Универсальная длина пространствам55353525

Физические свойства конструкций CASCATA

Помимо технических характеристик необходимо также рассмотреть физические и химические качества этого устройства. Свойства гофрированных конструкций рассмотрены на примере южнокорейского производителя.

Относительные минимальные расходы воды:

DNРасход в л/час
12,012,000
151550
202000
304550

Коэффициенты уменьшения оптимального давления в зависимости от температурных показателей (ниже указаны данные при t = +55 градусов по Цельсию):

ТемператураОтносительный коэффициент оптимального давления
301,55
550,90
1300,85
1450,75

Площадь 1 м. п. (точные данные):

Относительный размер12,0 А15 А20 А30 А
м²0,0646520,0955050,1213840,15118

Таблица физических возможностей гофрированной трубы стандарта  CASCATA

Расход, л/сПотеря давления, Па/м
PEX 26(2)PEX 20(2)Flexy 24, мм рт.ст.Flexy 24, мм вод. ст.Flexy 20, мм рт.ст.Flexy 20 мм. вод. ст.Flexy 24, мм рт.ст.Flexy 24, мм вод. ст.
0,038724206477,67222626,488372,752
0,06348822660284,2838828,2272338,758
0,087222746640484,44203774,75228222,326
0,23247633722875873,822884244,63443238,836
0,23342734238402747,623884282,634233087,08
0,2642802284388002822,77324433,8842262264,043

CASCATA — гофрированные трубы, которые очень устойчивы к механическим ударам и химической коррозии. Они способны выдерживать высокую температуру и давление, достаточно вместительны, просты в использовании, имеют невысокую цену. Однако они неприемлемы для центральных трубопроводов.

Объем, галлоны/мин.Объем л/мин.Объем, куб.м/часМощность, кВтV D24 м/сек.V D20 м/сек.V D24 м/сек.V D32 м/сек.
0,402,880,222,640,270,080,040,03
2,003,780,234,280,330,240,200,07
2,404,680,347,830,400,230,240,20
2,007,470,4420,470,670,320,280,24
2,408,460,4723,220,380,240,27
3,0022,360,6824,860,460,280,20
3,4023,240,7828,400,440,330,24
4,0024,240,8222,240,620,380,27
4,4027,032,0223,780,750,430,32
4,0028,832,2426,440,480,34
4,4020,822,2428,080,430,38
6,0022,722,3632,720,470,42
6,4024,622,4834,370,620,44
7,0026,402,4837,020,670,48
7,4028,382,7538,640,42
8,0030,282,8242,300,44
8,4032,282,8344,840,48
8,0034,072,0447,480,62
8,4034,862,2640,230,64
20,0037,842,2742,870,68
20,4038,742,3844,42
22,0042,642,4048,26
22,4043,432,6260,80
22,0044,432,7363,44
22,4047,322,8466,08
23,0048,222,8468,73
23,4042,203,0772,37
24,0043,003,2874,02
24,4044,883,2876,66
24,0046,783,4278,32
24,4048,673,4282,84
26,0060,473,6384,48
26,4062,463,7487,24
27,4066,243,8782,42

Нержавейка гофрированная LAVITA: характеристики

Помимо трубы типа CASCATA, на рынке есть большой спрос на гофрированные трубы LAVITA.

КлассификацияМатериалыСфера использованияЦвет
GT, НT
(защитная гофра для труб)
Сталь высшего класса А, стойкая к химической коррозии 09Х19Н11Горячие, холодные источники водоснабжения, система внутреннего отопления, теплые полы, внутреннее газоснабжениеСтальной
GTР, НTF
(защитная гофра для труб)
Сталь высшего класса А, стойкая к химической коррозии 09Х19Н11, в ПЭ оболочкеГорячие, холодные источники водоснабжения, система внутреннего отопления, теплые полы, внутреннее газоснабжение, стоки, ГСМ, ЛПГ, ЛНГБелый, желтый, синий



Современные гофрированные трубы разнообразны и отличаются различными особенностями, техническими характеристиками и свойствами. Лидерами на рынке стали LAVITA либо CASCATA. Сегодня почти любая гофротруба соответствует всем стандартам и техническим данным.

x-teplo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
