Нержавеющая сталь aisi 430 – Нержавеющая сталь AISI 430: российский аналог, характеристики

alexxlab | 09.04.2020 | 0 | Вопросы и ответы

Содержание

Чем отличаются нержавеющие стали AISI 304 и 430?

Информационная статья

В этой статье мы разбираемся, чем же друг от друга отличаются нержавеющие стали AISI 304 и 430, почему одна дешевле, а другая дороже. Вы узнаете как отличить эти стали при покупке банной печи, чтобы вас не обманули и под видом настоящей нержавейки не продали обычную печь для бани из AISI 430 стали.

На рынке банных печей много различных моделей, при изготовлении которых используется нержавеющая сталь, но не всякая нержавеющая сталь одинаково хороша. Давайте попробуем разобраться, чем же друг от друга отличаются нержавеющие стали. Возьмем за пример самые распространенные стали AISI 430 (17Х18 по ГОСТ) и AISI 304 (12X18h20 по ГОСТ).

Многие производители банных печей используют в производстве именно сталь AISI 430, так как по таблице жаростойкости она выше. Использование этой стали также оправдано и её относительно невысокой ценой, по сравнению со сталью AISI 304. Сталь AISI 304 же обладает чуть меньшей жаростойкостью, по сравнению с AISI 430, но это её единственное незначительное отличие. Так как есть более важные показатели, которые напрямую влияют на работу и долговечность изделия.

Для начала давайте узнаем поподробнее, что же это за стали.


Нержавеющая жаропрочная (аустенитная) сталь AISI 304 (INOX)

Жаропрочность – это способность металла сопротивляться пластической деформации и разрушению при высоких температурах.

Основными жаропрочными аустенитными сталями являются хромоникелевые стали. Стали содержат 15…20 % хрома и 10…20 % никеля. Обладают жаропрочностью и жаростойкостью, пластичны, хорошо свариваются.

Марка стали AISI 304 (INOX) – относится к хромоникелевому классу низкоуглеродистых высоколегированных сталей. Высокое содержание хрома и никеля определяет превосходные прочностные и антикоррозионные свойства, востребованные повсеместно – их определяют, как универсальные. Именно поэтому данный сплав относится к числу наиболее применяемых.

В системе ГОСТ данной марке соответствует 12X18h20 сталь.

Основные качества, дающие преимущества именно AISI 304: устойчивость к окислению и к повышенной температуре, повышенная надежность сварных швов из-за хорошей свариваемости.

AISI 304 обладает такими эксплуатационными свойствами как:

  • Кислотоустойчивость. Устойчивость к агрессивным воздействиям техногенного или природного характера.
  • Жаропрочность. Способность металла сопротивляться пластической деформации и разрушению при высоких температурах.
  • Жаростойкость. Способность металлов и сплавов сопротивляться газовой коррозии при высоких температурах в течение длительного времени (до 850oC).
  • Слабые магнитные свойства. Они достигаются за счет структуры материала и способа его обработки. Сталь AISI 304 не магнитится.
  • Экологичность. Производители AISI 304 позиционируют данный материал, также называемый Inox, как пищевую нержавеющую сталь. В ней не содержится токсических веществ.

Нержавеющая жаростойкая (ферритная) сталь AISI 430

Жаростойкость (окалиностойкость) – это способность металлов и сплавов сопротивляться газовой коррозии при высоких температурах в течение длительного времени.

Если изделие работает в окислительной газовой среде при температуре 500..550 oC без больших нагрузок, то достаточно, чтобы они были только жаростойкими (например, отдельные детали нагревательных печей). Являясь экономлегированной и коррозионностойкой сталь AISI 430 обладает хорошей стойкостью к образованию окалины до температуры 850-900 oC, сохраняя свои полезные эксплуатационные свойства.

Для повышения жаростойкости в состав стали вводят элементы, которые образуют с кислородом оксиды с плотным строением кристаллической решетки (хром, кремний, алюминий).

В системе ГОСТ данной марке соответствует сталь 17Х18.

AISI 430 обладает такими эксплуатационными свойствами как:

  • Жаростойкость. Способность металлов и сплавов сопротивляться газовой коррозии при высоких температурах в течение длительного времени (до 900
    o
    C).
  • Экологичность. В ней не содержится токсических веществ.

Сравнение нержавеющих сталей AISI 304 и 430

Сталь AISI 430 при большей жаростойкости является более хрупкой и плохо поддается сварке. Чтобы её качественно сварить требуется специальная сложная технология и точное её соблюдение на всех этапах работы. Эта сталь в основном используется в декоративных целях. Сварные конструкции из нее очень хрупкие и самым слабым местом всегда будет сварочный шов.

Эта сталь AISI 430 обладает более низкой кислотостойкостью, по сравнению с 304 нержавейкой, и при работе в жестких условиях воды, сажи и конденсата постепенно приходит в негодность, поэтому, например, дымоходные трубы из такой стали все равно прогорают. Их просто разъедает получаемая в результате работы печи кислота. Также, сталь AISI 430 магнитится, что легко ее выдает при любой проверке магнитом. Так вы легко сможете определить какая нержавеющая сталь перед вами – AISI 430 или настоящая немагнитная нержавейка AISI 304.

Сталь AISI 304 (INOX) – это жаропрочная сталь и не боится высоких температур при работе банной печи. Она прекрасно сваривается благодаря более качественному составу стали и высокому содержанию никеля. Никель – очень дорогой металл, но при его высоком содержании в нержавеющей стали она приобретает повышенную прочность и стойкость к перепадам температур, а также приобретает отличную свариваемость. Именно благодаря никелю данная сталь теряет свои магнитные свойства.

Также нержавеющая сталь AISI 304 устойчива к химическим и кислотным воздействиям, не выделяет вредных или токсичных веществ. Поэтому данная сталь в основном используется в пищевой и медицинской промышленности и входит в разряд пищевой нержавейки.

Сталь AISI 304 является более дорогой по сравнению со сталью AISI 430 из-за применения более качественных и дорогих сплавов никеля и хрома в большом количестве.

Печи из такой нержавейки могут использоваться постоянно и при этом смогут прослужить практически вечно. Поэтому, такие печи рекомендованы производителем ERMAK для использования даже в коммерческих банях с гарантией до 5 лет.


Резюме

Не все печи из нержавейки одинаковы, как вы уже поняли. И прежде, чем сделать выбор в сторону той или иной печи проверяйте, из какой нержавейки будет сделана ваша печь для бани. От этого будет сильно зависеть ее качество и срок службы.

Завод Ермак производит банные печи и из стали AISI 430, соблюдая всю технологию сварки. Это классическая серия банных печей Ермак-Элит из нержавейки.

Но в новой линейке банных печей из нержавейки ERMAK в сериях «Премиум» и «Люкс» уже используется при изготовлении топки и всех дымовых каналов нержавеющая сталь AISI 304 (INOX), из-за этого и цена печей сильно отличается.

Поставив себе такую печь из настоящей нержавейки, можно будет забыть о проблемах навсегда и просто наслаждаться качеством банных процедур и расслабляться.

Как выбрать банную печь из настоящей нержавейки? Как отличить её от обычной жаростойкой стали? Достаточно воспользоваться магнитом. Топка печи из настоящей жаропрочной нержавейки не будет магнититься! До 90% печей на рынке под видом нержавейки продаются из обычной жаростойкой стали. Не дайте себя обмануть!


ermak-termo.ru

Нержавеющая сталь aisi 430

Материал марки AISI 430 нередко называют универсальным сортом нержавейки, который может применяться в производстве самых разнообразных изделий. В составе этого металла можно обнаружить следующие примеси (процентное содержание, %):

  • Cr – 16,0-18,0
  • Сi – 1,00
  • Mn – 1,00
  • C – 0,12
  • P – 0,04
  • S – 0,03

Её устойчивость к коррозии оценивается как «хорошая», однако сталь aisi 430 принадлежит к числу экономнолегированных материалов. Это несколько снижает показатели коррозионной стойкости, но значительно удешевляет стоимость металла.

Физические свойства листа AISI 430


Опытные замеры, которые для данных типов сталей проводятся при температуре 25оС, показывают, что наиболее популярный листовой прокат из стали AISI 430 демонстрирует плотность  7,8×1000 кг/м3, относительное удлинение – 20%, предел прочности – 480 МПа, модуль упругости – 200 ГПа, а предел текучести – 275 МПа. Твердость данного материала по международной шкале составляет 88 HRB.

Теплоемкость стали AISI 430 при нагревании материала не выше 100оС составляет 460 Дж/кг-К, теплопроводность – 26,1 Вт/мК, в то время как коэффициент теплового расширения остается относительно небольшим – 10,4.

Применение нержавейки марки AISI 430

Благодаря особому химическому составу эту сталь всё чаще используют в производстве изделий, вступающих в контакт с пищевыми продуктами. В частности, из данного материала создают промышленные агрегаты для винодельческих предприятий, которые обязаны отвечать достаточно строгим гигиеническим требованиям. Более того, недорогая сталь марки AISI 430 может контактировать и с наиболее восприимчивыми к любым посторонним примесям молочными продуктами. Однако здесь существуют ограничения по температурным условиям. Вместе с тем, для нержавейки марки AISI 430 не являются проблемой агрессивные газовые среды, что позволяет производить из неё элементы печного оборудования и систем СВОГ.

Наконец, еще одна сфера, где нержавеющая сталь aisi 430 демонстрирует свои лучшие свойства, а именно повышенную теплопроводность и низкий коэффициент термического расширения, является производство систем теплообмена. Главным образом, речь идет об изготовлении охлаждающих резервуаров, которым не страшна волатильность температуры, способная привести к сильным деформациям, усталости металла и, как следствие, появлению утечек в сложных гидроконструкциях.


Данный материал отличается от других видов нержавейки относительно низким содержанием никеля (до 0,75%) и высоким содержанием железа. В результате, сталь AISI 430 имеет несвойственные большинству аналогов магнитные свойства. Наряду с высокой сопротивляемостью агрессивным средам, например, органических кислот или щелочей, это даёт широкие возможности при производстве разнообразной бытовой техники: микроволновок, стиральных машин, холодильников и пр.

Активно используется и такое свойство стали AISI 430, как высокая жаропрочность. Подобные характеристики сильно востребованы автомобильной промышленностью для производства выхлопных труб и прочих элементов систем выхлопных газов, от которых требуется сочетание коррозионной стойкости и отсутствия деформации при воздействии высоких температур.

fx-commodities.ru

Сталь AISI 430

Главная >> Продукция >> Металлопродукция >>Нержавеющая сталь AISI >>430

Химический состав стали AISI 430

Углерод (С) ≤0,12
Хром (Cr) 16,0-18,0
Марганец (Mn) ≤2,0
Кремний (Si) ≤0,75
Фосфор (Р) ≤0,045
Сера (S) ≤0,03
Железо (Fe) остальное

Физические свойства AISI 430

Плотность 7.75 г /см³
Температура плавления 1425-1510 °C
Тепловое расширение 10.4×10-6/K
Модуль упругости 200 ГПа
Теплопроводность 23.9 Вт/мK
Удельное электрическое сопротивление 0.060 x10-6 Ω. М

Механические свойства AISI 430

Прочность на сжатие 240 МПа
Прочность на разрыв 450 до 600 МПа
Деформация растяжения 20% мин

Применение

В отличие от аустенитных сталей, таких например как AISI 304, ферритные нержавеющие стали, к которым относится нержавеющая сталь AISI 430, содержат незначительное количество никеля (не более 0,75), что во много определяет их свойства и сферу применения.

Высокое содержание железа придает стали AISI 430 несвойственные для других нержавеющих сталей свойства – например, магнитные. Высокая сопротивляемость агрессивным средам является одной из причин, почему сталь AISI 430 широко применяют при производстве бытовой техники – холодильников, стиральных машин, микроволновых печей и других бытовых приборов. AISI 430 мало подвержена воздействию органических кислот, содержащихся в продуктах питания, моющих средствах и другой бытовой химии, что делает ее незаменимой при производстве частей бытовой техники, подверженных воздействию этих веществ.

Кроме того, нержавеющая сталь AISI 430 практически не упрочняется при термообработке, что с одной стороны ограничивает ее обработку AISI 430, но высокая жаропрочность значительно расширяет возможности ее применения. Автомобильная промышленность также активно использует сталь AISI 430, например, при производстве выхлопных туб, и других частей для которых важно сохранение высокой коррозионной стойкости при высоких температурах.

Еще один фактор, определяющий область применения нержавеющей стали AISI 430 это ее относительно низкая стоимость. В химической промышленности она часто используется при высокотемпературных производствах.

Аналоги AISI 430

Наиболее близким российским аналогом нержавеющей стали AISI 430 можно считать российскую гостовскую сталь 12Х17. Однако по своим свойствам и сфере применения она, скорее всего ближе к отечественной нержавеющей стали 08Х13, которая соответствует в международной классификации AISI 409 или титансодержащей стали 08Х17Т, близкой по составу нержавеющей стали AISI 439.

Однако в отличие от AISI 439, которая благодаря содержанию титана не является ферромагнетиком, нержавеющая сталь AISI 430 очень хорошо магнитится.

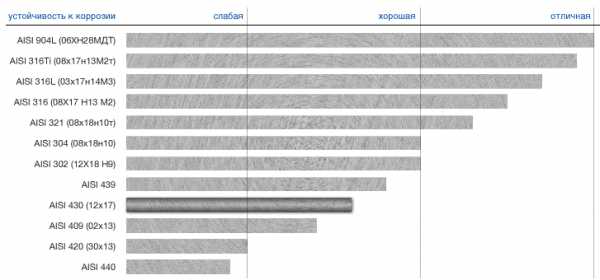

Коррозионная стойкость

AISI 430 обладает повышенной коррозионной стойкостью в большинстве агрессивных сред, даже в таких как органические и неорганические кислоты, в том числе азотная кислота.

Оптимальная коррозионная стойкость нержавеющей стали AISI 430 достигается при использовании полированной стали, так как в этом случае сводится к минимуму поверхность, соприкасающаяся с агрессивной средой.

Как и у прочих ферритных (содержащих большое количество железа) сплавов, у нержавеющей стали AISI 430 высока устойчивость к коррозионному растрескиванию под напряжением.

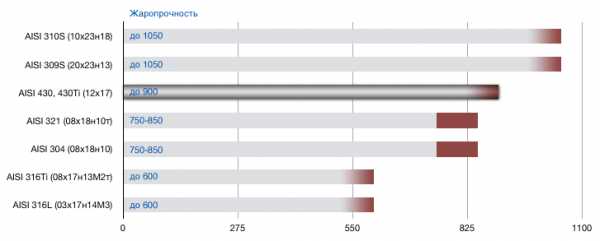

Жаростойкость

Нержавеющая сталь AISI 430 очень хорошо сопротивляется окислению при длительном воздействии температур в диапазоне от 815 до 870 °C.

Однако продолжительная эксплуатация в температурах между 400 и 600 °C делает изделия из стали AISI 430 ломкими, им требуется дополнительный отжиг.

Обработка стали AISI 430

Изготовление всех изделий из нержавеющей стали марки AISI 430 должно выполняться  только предназначенными для обработки нержавеющей стали инструментами. Рабочая поверхность заготовки и применяемый в процессе обработки стали AISI 430 рабочий инструмент должен быть тщательно очищен перед использованием. Эти меры предосторожности необходимы во избежание вторичного загрязнения (контаминирования) из-за соприкосновения нержавеющей стали AISI 430 с подверженными коррозии металлами, которые могут загрязнить поверхность изготавливаемого изделия.

Нержавеющая сталь марки AISI 430 имеет достаточно высокие показатели обработки в холодном виде, но конечно не так пластична, как сталь AISI 304. Преимуществом холодной обработки AISI 430 по сравнению с AISI 304 является то, что нержавеющая сталь AISI 430 не подвержена деформации в той же степени, что и AISI 304.

Ковка и другие виды горячей обработки нержавеющей стали AISI 430 производится с предварительным равномерным разогревом до температуры 816-1038 ° С. После обработки в горячем состоянии заготовку необходимо охладить на воздухе до комнатной температуры и подвергнуть отжигу. В этом случае лучше, если рост зерна металла будет происходить за счет длительного воздействия температур. Это необходимо делать во избежание чрезмерного роста зерен, что может привести к образованию шероховатостей на поверхности материала (фактура поверхности типа “апельсиновая корка”). Поскольку коррозионная стойкость стали AISI 430 во многом зависит от гладкости поверхности изделия, качество отделки поверхности является чрезвычайно важным.

Механическая обработка

Нержавеющая сталь AISI 430 сравнительно легко обрабатывается. Обработка может быть улучшена, если за счет хорошей заточки режущего инструмента во избежание избыточного упрочнения в местах обработки. Воздействие на обрабатываемую поверхность изделий из стали AISI 430 должно быть легким, но достаточно глубоким, для предотвращения упрочнения при проходе по поверхности материала. Также как и при обработке аустенитных сталей, при обработке стали AISI 430 не лишним будет применение охлаждающих жидкостей.

Термообработка

Сталь марки AISI 430 не затвердевает в достаточной степени при отжиге. Термообработка осуществляется путем разогрева томильной печи до температуры 815 °C, после чего изделия из нержавеющей стали AISI 430 помещаются в печь на 30 минут, в течение которых температура доводится до 600 °C. Далее следует быстрое воздушное охлаждение, так как изделие может стать хрупким в случае его медленного охлаждения в температурном диапазоне 540-400 °C.

Сварка

Изделия из стали AISI 430  неплохо свариваются всеми методами плавки при предварительном их разогреве до температуры 100-150 °C. Отжиг после сварочных операций поможет стали AISI 430  предотвратить хрупкое разрушение металла в местах термического воздействия. Рекомендуемые температуры для отжига – 790-815 °C. В зависимости от сферы применения рекомендуемые наполнители для электродов выполненные из нержавеющих сталей AISI 430 (аналог 12Х17), AISI 308 (аналог 08X20h21), AISI 310 (20Х23Н18), AISI 309 (20Х23Н13) или AISI 312 .

Другие обозначения AISI 430

Нержавеющая сталь марки AISI 430 также обозначается UNS S43000, BS 430S17, SIS 2320, EN60, X6Cr17 и ближе всего подходит по химическому составу и свойствам к российской стали 12X17.

Формат поставки

Обычно для дальнейшей обработки поставщики предлагают этот вид стали в виде плоского проката: листа или плиты AISI 430 в зависимости от толщины, рулона или полосы AISI 430 в зависимости от ширины,  реже поставляется пруток AISI 430, труба AISI 430 и другие варианты поставки изделий из стали AISI 430.

Текст страницы в формате *.pdf ~ 221 кБ     Скачать текст в формате *.doc ~ 222 кБ

sdlc.ru

Нержавеющая сталь марки AISI 430 и AISI 304

Нержавеющая сталь марки AISI 430
Характеристика материала.
Сталь 430 AISI является низко-углеродистой хромисто-железной нержавеющей сталью. Сталь имеет хорошее сопротивление коррозии в мягко коррозийных окружающих средах и хорошее сопротивление окислению в высоких температурах. В отожженном состоянии сталь податлива, не укрепляется чрезмерно в течение холодной обработки и может быть легко формуема. Сталь имеет ограниченную свариваемость и не должна использоваться в сваренных обьектах подвергающимся нагрузкам. Имея ферритную структуру, 430 AISI является хрупкой в поднулевых температурах, и не может использоваться в криогенных Приложениях. Поскольку сталь не содержит никель или молибден, она более дешевая, чем любая из сталей 300 ряда. Российский аналог 430 AISI по ГОСТ – сталь 12Х17. 430 AISI изготовлена в соответствии с ASTM A240.

Область применения



Отличные антикоррозионные свойства стали Aisi 430 широко используются в пищевой промышленности. Эта сталь не входит в химическое взаимодействие с продуктами питания, устойчива к щелочным моющим растворам и отлично себя чувствует при работе в высокотемпературной среде.

Также эта сталь применяется в алкогольной и винодельческой промышленности.

Сталь Aisi 430 разрешена и регламентирована стандартами к непосредственному контакту с алкоголем, мясными и молочными продуктами.





Нержавеющая сталь AISI 304



Стали марок AISI 304 и 304L (по американскому классификатору ASTM A240) и их прямые российские аналоги 08Х18Н10 и 03Х18Н11 (по ГОСТ) являются самыми распространёнными и наиболее универсальными хромоникелевыми высоколегированными коррозионностойкими аустенитными сталями, находящими применение практически во всех отраслях материального производства, как в государствах СНГ, так и по всему миру. Популярность и востребованность этой стали обусловлены, при демократичной цене, её отличной стойкостью к окислению и коррозии, хорошей свариваемостью, уникальным сочетанием механических свойств и особенностями химического состава. В связи с тем, что межкристаллическая коррозия AISI 304 идёт только при высокотемпературном нагреве, эту марку особо рекомендуется использовать в условиях пониженных и сверхнизких температур. Сталь AISI великолепно полируется и надолго сохраняет эстетичный вид, что очень важно при изготовлении из неё архитектурных, строительных и дизайнерских конструкций, предметов интерьера и металлической мебели.



Основные сферы применения стали AISI 304



Трудно найти современную область деятельности, где бы в той или иной степени не применялась сталь AISI 304 или 0818Н10. Из неё, в частности, повсеместно изготавливают:  детали и элементы установок по производству жидких и пастообразных продуктов питания (кремов, кваса, вина, молока и пр.)

samodeloff.ru

Марка нержавеющей стали AISI 430 – НЕОМЕТ

Сталь марки AISI 430 представляет собой хромистую ферритную сталь, устойчивую к коррозии. Она характеризуется низким содержанием углеродов, потому не требуется дополнительная ее стабилизация титаном для исключения межкристаллитной коррозии при высоких температурах.

Стоит отметить основные преимущества данной марки нержавеющей стали:

  • Высокие механические свойства.
  • Хорошая прочность.
  • Отличные способности к обработке. Cталь AISI 430 можно подвергать вытяжке, пластической деформируемости, штамповки, а также перфорации отверстий.
  • Благодаря низкому содержанию углерода, а также высокому содержанию хрома обеспечивается хорошая коррозионная устойчивость.
  • Отличная свариваемость любыми доступными методами.

Важным преимуществом нержавеющей стали AISI 430 является также устойчивость к серосодержащим средам. В итоге, это позволяет применять данную марку нержавейки в системах перекачивания нефти, углеводородов, газа, а также нефте- и газоперерабатывающих установках.

Сталь AISI 430 соответствует государственным санитарно-эпидемиологическим нормам и может применяться для изготовления оборудования в интересах перерабатывающей и пищевой отраслей. Стоит отметить, что множественные преимущества перед никельсодержащими марками зачастую делают незаменимой марку AISI 430 в производстве оборудования для пищевой промышленности. Кроме того, данная сталь может применяться в контакте с суслом, вином, коньячным спиртом и прочим. Потому она является незаменимым сырьем для изготовления агрегатов подобных заводов.

Стоит также отметить и другие отрасли, в которых применяется нержавеющая сталь AISI 430:

  • дизайн и архитектура;
  • машиностроение, в особенности гражданское;
  • автомобилестроение в части производства систем выхлопа;
  • изготовление оборудования для теплообменников;
  • внутренняя, а также наружная фурнитура;
  • производство различной кухонной утвари, столов, элементов стиральных и посудомоечных машин, моек, сливов и пр.

Российские аналоги стали AISI 430: 08х17

Аналоги и наименования стали: AFNOR Z 8 C 17, DIN 1,4016, UNI X 8 Cr17, JIS SUS 430, SS 2320, BS 430 S 15, AMS 5503, AMS 5627, ASME SA182, ASME SA240, ASME SA268, ASME SA479, ASTM A176, ASTM A182, ASTM A240, ASTM A268, ASTM A276, ASTM A314, ASTM A473, ASTM A479, ASTM A493, ASTM A511, ASTM A554, ASTM A580, ASTM A651, FED QQ-S-763, FED QQ-S-766, FED QQ-W-423, FED STD-66, MIL SPEC MIL-S-862, SAE 51430, SAE J405 (51430), UNS S43000

Области применения нержавеющих сталей AISI 430

Сталь AISI 430 – материал, имеющий весьма широкий спект применения в самых разных промышленных отраслях. Данная марка стали успешно применяется в изготовлении агрегатов винодельческой промышленности, например. Такую сталь разрешено применять в контакте с продуктами данной отрасли, а при определенной температуре – и с продуктами молочной промышленности.

Из вышеописанного следует, что сталь данного типа может с успехом использоваться на всех этапах обработки продуктов пищевой промышленности, от мойки до транспортировки.

Такие свойства хромистой стали, как низкий коэффициент термического расширения и повышенная теплопроводность определяют их широчайшее использование системах теплообмена. Первое свойство, например, обеспечивает оперативность теплообмена в охлаждающих резервуарах. Также обладание данными свойствами обеспечивает сварным конструкциям из этой стали меньшую деформацию при  волатильности температуры, что минимизирует усталостную нагрузку и препятствует утечке в гидро-конструкциях.

Сталь AISI 430 прекрасно ведет себя и в газовых средах, в частности, это почти идеальный материал для изготовления систем СВОГ и печного оборудования.

Все это при том, что данная сталь является экономнолегированной, что существенно влияет на стоимость подобного материала.

Состав стали AISI 430

ЭлементВес %
C0,12
Mn1,00
Си1,00
Cr16.0-18.0
P0,04
S0,03

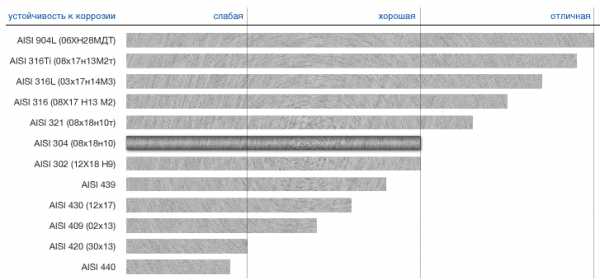

Устойчивость к коррозии нержавеющей стали AISI 304

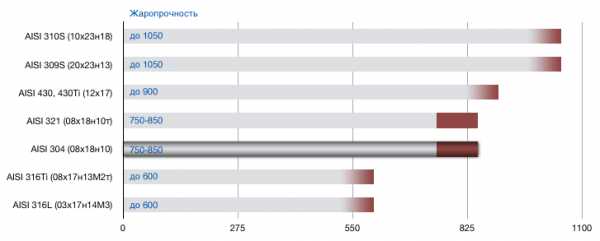

Жаропрочность нержавеющей стали AISI 304

Механические свойства стали AISI 430

СвойстваЗначение
T (°C)
Плотность (× 1000 кг / м 3)7,825
Коэффициент Пуассона0.27-0.3025
Модуль упругости (ГПа)20025
Предел прочности (МПа)48025
Предел текучести (МПа)275
Относительное удлинение (%)20
Сокращение зоны (%)45
Твердость (HRB)88 (макс.)25

Тепловые свойства нержавеющей стали AISI 430

СвойстваЗначение
T (°C)
Теплового расширения (10 -6 / ° C)10,40 — 100 больше
Теплопроводность (Вт / мК)26,1100 больше
Удельная теплоемкость (Дж / кг-К)4600 — 100

Электрические свойства стали AISI 430

СвойстваЗначение
T (°C)
Электрическое сопротивление (10 -9 W-м)60025

Цены на нержавеющую сталь AISI 430 Вы можете узнать, обратившись в службу сбыта нашей компании.

neometall.ru

Безникелевая нержавеющая сталь марки AISI 430



В упаковочном, фасовочном, дозирующем (дозировочном), инспекционном, жарочном и других видах оборудования, элементы которого в процессе работы могут соприкасаться с пищевыми продуктами, мы вынуждены использовать нержавеющую сталь.



Такая необходимость обусловлена не только жесткими предписаниями нормативных актов, но и здравой логикой – кому нужен продукт, внешний вид и органолептические свойства которого вполне могли измениться под воздействием корродирующих частей. Поэтому, основные детали, с которыми соприкасается продукт, такие как барабаны жарочных печей, «стаканы» и лотки дозаторов, бункера и тубусы упаковочных автоматов, мы изготавливаем из безникелевой нержавеющей стали AISI 430.

AISI 430 – наиболее широко используемая ферритная хромистая коррозионно-устойчивая сталь общего применения (в соответствии со стандартом ASTM A240), у которой присутствуют:

  • наивысшие прочностные и механические свойства;
  • высокая коррозионная устойчивость, в том числе атмосферная, обеспеченная высоким содержанием хрома и низким содержанием углерода;
  • обрабатываемость (хорошая пластичная деформируемость, применение к процессам вытяжки, штамповки, перфорации отверстий и т.п.).

Сталь AISI 430 широко используется в различных отраслях промышленности, в частности:

  • гражданское машиностроение;
  • архитектура и дизайн;
  • пищевая промышленность;
  • автомобилестроение (декоративные системы выхлопа и т.п.).

Также данный тип стали используется для:

  • изготовления кухонных принадлежностей, столов, сервировочного инструмента, моек, сливов, частей стиральных машин, барабанов и поддонов для посудомоечных машин и т.п.;
  • изготовления внешней и внутренней фурнитуры;
  • изготовления оборудования для теплообменников.

Согласно множества справочных литературных данных, ферритные стали типа AISI 430 могут использоваться для изготовления деталей машин и аппаратов для винодельческой промышленности. Эти стали разрешено использовать в непосредственном контакте с суслом, вином, коньячным спиртом, продуктами переработки отходов виноделия и т.д.

Сталь AISI 430 может быть использована для изготовления технологического оборудования, применения на различных этапах пищевого производства (мытье или гигиеническая обработка сырья, продуктов и оборудования, измельчение, разделение и сортировка продукции, смешивание, тепловая обработка, расфасовка и упаковка, транспортирование и пр.).

Более того применение экономно-легированных безникелевых нержавеющих сталей (аналогов стали AISI 430) в пищевой и перерабатывающей отраслях промышленности прямо предусмотрено государственными стандартами и другими нормативными документами. К примеру, ДСТУ 27002 «Посуда из коррозионно-устойчивой стали» указывает на то, что «для изготовления корпусов и крышек посуды должны применяться … стали марок … 10х17 и другие». Основной «нержавеющий» ДСТУ 5632 также регламентирует использование хромистых ферритных сталей марок 12х17 и 08х17Т как заменителей аустенитно-хромоникелевых сталей типа 12х18Н9Т и 12х18Н10Т, в том числе и «для изготовления предметов домашнего быта, кухонной утвари и оборудования пищевой промышленности».

Стали серии AISI 400 (в том числе и сталь 403) не только могут быть использованы как заменители никельсодержащих марок, но и, превышая последние по ряду свойств, часто оказываются незаменимыми при производстве оборудования для пищевой промышленности. Сталь AISI 430 является достаточно перспективной для применения в производстве оборудования для различных отраслей пищевой и перерабатывающей промышленности: масложировой, мясной, хлебопекарной, пивобезалкогольной, спиртовой, ликеро-водочной, кондитерской и прочих. Изделия из этой стали могут быть использованы на различных технологических этапах пищевого производства. Поскольку, в сравнении с никельсодержащими аустенитными сталями, хромистые стали имеют низкий коэффициент термического расширения (КТР) и повышенную теплопроводность, что определяет их преимущественное использование (в том числе и трубного проката) в таких теплообменных конструкциях как охлаждающие градирные и т.п.

Низкий КТР обеспечивает более надежное фитинговое соединение и обеспечивает ускоренный теплообмен в системах охлаждения пищевых резервуаров (системы с охлаждением гликолем, водой и другими охлаждающими жидкостями). Сваренные конструкции и трубопроводы из хромистых сталей существенно меньше изменяют размеры при колебаниях температуры, что определяет снижение разрушающих трещин от нагрузок при перепадах температуры и предотвращает возможные утечки из гидравлических соединений.

Сталь AISI 430 прекрасно зарекомендовала себя как материал, устойчивый в газовой среде, создаваемой при сжигании различных видов топлива. Эта среда может содержать продукты полного (двуокись углерода, водный пар, азот и т.п.) и неполного (оксид углерода, углеродистые, окиси азота, двуокись серы, сероводород и т.д.) сгорания. Применяется для изготовления корпусов и труб систем нейтрализации, рециркуляции, улавливания и выхлопа отработанных газов.

Сложные окислительно-востановительные высокотемпературные каталитические реакции и наличие агрессивных газовых сред диктуют непременное использование экономно-легированной коррозионно-устойчивой стали AISI 430, как конструкционного материала для изготовления выхлопных систем, а также печного и вспомогательного оборудования (вытяжные короба, дымоходы и т.п.)

Используется в оборудовании:

• Смеситель для сыпучих продуктов СПБ-1
• Печь жарочная электрическая проходная ПЖП-70
• Автоматизированная линия жарки и упаковки семечек АЛЖУС-140





Учитывая столь «выдающиеся» характеристики и широкий спектр применения, мы определили для себя данный тип стали как основной материал при изготовлении элементов нашего оборудования.

packtech.com.ua

Нержавеющая сталь aisi 430



Нержавеющая сталь AISI 430

Химический состав стали AISI 430


Углерод (С) ≤0,12

Хром (Cr) 16,0-18,0

Марганец (Mn) ≤2,0

Кремний (Si) ≤0,75

Фосфор (Р) ≤0,045

Сера (S) ≤0,03

Железо (Fe) остальное

Физические свойства AISI 430


Плотность 7.75 г /см³

Температура плавления 1425-1510 °C

Тепловое расширение 10.4×10-6/K

Модуль упругости 200 ГПа

Теплопроводность 23.9 Вт/мK

Удельное электрическое сопротивление 0.060 x10-6 Ω. М

Механические свойства AISI 430


Прочность на сжатие 240 МПа

Прочность на разрыв 450 до 600 МПа

Деформация растяжения 20% мин

Применение


В отличие от аустенитных сталей, таких например как AISI 304, ферритные нержавеющие стали, к которым относится нержавеющая сталь AISI 430, содержат незначительное количество никеля (не более 0,75), что во много определяет их свойства и сферу применения.

Высокое содержание железа придает стали AISI 430 несвойственные для других нержавеющих сталей свойства – например, магнитные. Высокая сопротивляемость агрессивным средам является одной из причин, почему сталь AISI 430 широко применяют при производстве бытовой техники – холодильников, стиральных машин, микроволновых печей и других бытовых приборов. AISI 430 мало подвержена воздействию органических кислот, содержащихся в продуктах питания, моющих средствах и другой бытовой химии, что делает ее незаменимой при производстве частей бытовой техники, подверженных воздействию этих веществ.

Кроме того, нержавеющая сталь AISI 430 практически не упрочняется при термообработке, что с одной стороны ограничивает ее обработку AISI 430, но высокая жаропрочность значительно расширяет возможности ее применения. Автомобильная промышленность также активно использует сталь AISI 430, например, при производстве выхлопных туб, и других частей для которых важно сохранение высокой коррозионной стойкости при высоких температурах.

Еще один фактор, определяющий область применения нержавеющей стали AISI 430 это ее относительно низкая стоимость. В химической промышленности она часто используется при высокотемпературных производствах.


Аналоги AISI 430


Наиболее близким российским аналогом нержавеющей стали AISI 430 можно считать российскую гостовскую сталь 12Х17. Однако по своим свойствам и сфере применения она, скорее всего ближе к отечественной нержавеющей стали 08Х13, которая соответствует в международной классификации AISI 409 или титансодержащей стали 08Х17Т, близкой по составу нержавеющей стали AISI 439.

Однако в отличие от AISI 439, которая благодаря содержанию титана не является ферромагнетиком, нержавеющая сталь AISI 430 очень хорошо магнитится.


Коррозионная стойкость


AISI 430 обладает повышенной коррозионной стойкостью в большинстве агрессивных сред, даже в таких как органические и неорганические кислоты, в том числе азотная кислота.

Оптимальная коррозионная стойкость нержавеющей стали AISI 430 достигается при использовании полированной стали, так как в этом случае сводится к минимуму поверхность, соприкасающаяся с агрессивной средой.

Как и у прочих ферритных (содержащих большое количество железа) сплавов, у нержавеющей стали AISI 430 высока устойчивость к коррозионному растрескиванию под напряжением.

Жаростойкость


Нержавеющая сталь AISI 430 очень хорошо сопротивляется окислению при длительном воздействии температур в диапазоне от 815 до 870 °C.

Однако продолжительная эксплуатация в температурах между 400 и 600 °C делает изделия из стали AISI 430 ломкими, им требуется дополнительный отжиг.


Обработка стали AISI 430


Изготовление всех изделий из нержавеющей стали марки AISI 430 должно выполняться только предназначенными для обработки нержавеющей стали инструментами. Рабочая поверхность заготовки и применяемый в процессе обработки стали AISI 430 рабочий инструмент должен быть тщательно очищен перед использованием. Эти меры предосторожности необходимы во избежание вторичного загрязнения (контаминирования) из-за соприкосновения нержавеющей стали AISI 430 с подверженными коррозии металлами, которые могут загрязнить поверхность изготавливаемого изделия.

Нержавеющая сталь марки AISI 430 имеет достаточно высокие показатели обработки в холодном виде, но конечно не так пластична, как сталь AISI 304. Преимуществом холодной обработки AISI 430 по сравнению с AISI 304 является то, что нержавеющая сталь AISI 430 не подвержена деформации в той же степени, что и AISI 304.

Ковка и другие виды горячей обработки нержавеющей стали AISI 430 производится с предварительным равномерным разогревом до температуры 816-1038 ° С. После обработки в горячем состоянии заготовку необходимо охладить на воздухе до комнатной температуры и подвергнуть отжигу. В этом случае лучше, если рост зерна металла будет происходить за счет длительного воздействия температур. Это необходимо делать во избежание чрезмерного роста зерен, что может привести к образованию шероховатостей на поверхности материала (фактура поверхности типа “апельсиновая корка”). Поскольку коррозионная стойкость стали AISI 430 во многом зависит от гладкости поверхности изделия, качество отделки поверхности является чрезвычайно важным.


Механическая обработка


Нержавеющая сталь AISI 430 сравнительно легко обрабатывается. Обработка может быть улучшена, если за счет хорошей заточки режущего инструмента во избежание избыточного упрочнения в местах обработки. Воздействие на обрабатываемую поверхность изделий из стали AISI 430 должно быть легким, но достаточно глубоким, для предотвращения упрочнения при проходе по поверхности материала. Также как и при обработке аустенитных сталей, при обработке стали AISI 430 не лишним будет применение охлаждающих жидкостей.

Термообработка


Сталь марки AISI 430 не затвердевает в достаточной степени при отжиге. Термообработка осуществляется путем разогрева томильной печи до температуры 815 °C, после чего изделия из нержавеющей стали AISI 430 помещаются в печь на 30 минут, в течение которых температура доводится до 600°C. Далее следует быстрое воздушное охлаждение, так как изделие может стать хрупким в случае его медленного охлаждения в температурном диапазоне 540-400°C.

Сварка


Изделия из стали AISI 430 неплохо свариваются всеми методами плавки при предварительном их разогреве до температуры 100-150°C. Отжиг после сварочных операций поможет стали AISI 430 предотвратить хрупкое разрушение металла в местах термического воздействия. Рекомендуемые температуры для отжига – 790-815°C. В зависимости от сферы применения рекомендуемые наполнители для электродов выполненные из нержавеющих сталей AISI 430 (аналог 12Х17), AISI 308 (аналог 08X20h21), AISI 310 (20Х23Н18), AISI 309 (20Х23Н13) или AISI 312 .

Другие обозначения AISI 430


Нержавеющая сталь марки AISI 430 также обозначается UNS S43000, BS 430S17, SIS 2320, EN60, X6Cr17 и ближе всего подходит по химическому составу и свойствам к российской стали 12X17.

Формат поставки


Обычно для дальнейшей обработки поставщики предлагают этот вид стали в виде плоского проката: листа или плиты AISI 430 в зависимости от толщины, рулона или полосы AISI 430 в зависимости от ширины, реже поставляется пруток AISI 430, труба AISI 430 и другие варианты поставки изделий из стали AISI 430.

voeto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
