17 лучших лазерных нивелиров - Рейтинг 2018

Лучевой инструмент для создания вертикальной, горизонтальной или наклонной плоскости. Применяя нивелирную рейку, появляется возможность в определении высотных параметров. При отделочных работах можно использовать градуированную линейку или строительную рулетку. Прибор удобен для контроля за совпадением образующих монтируемой конструкции, детали с линией горизонта или отвеса. Лазерный нивелир выпускается бытового или профессионального класса, линейный или ротационный.

Лучший бытовые линейные нивелиры

Особенность линейного лазерного нивелира, – образовывать горизонтальный, вертикальный лучи, создавать перекрестия, отбивать диагональ или отвес. Инструмент применяется для измерения перепадов высот, контроля за монтируемыми конструкциями.

Используется при наружных или внутренних строительно-отделочных работах. Выпускается для бытового и промышленного применения. Отличатся количеством лучей, режимами работы, точностью измерений, качеством изготовления.

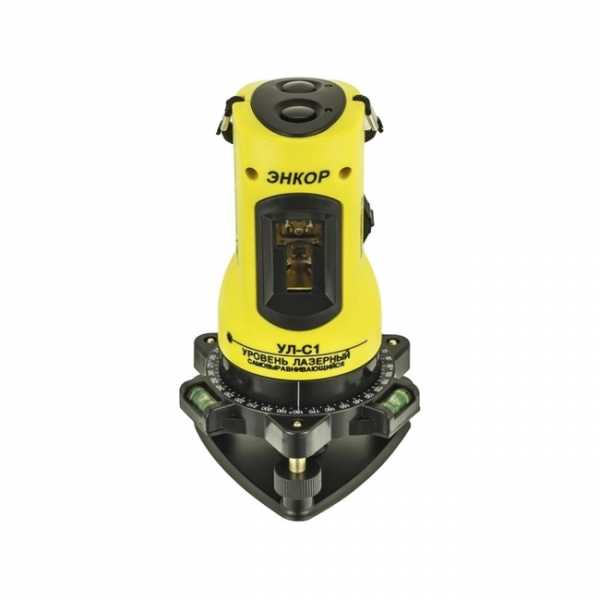

Энкор 13484 – недорогой с хорошей комплектацией

Оптический прибор с самовыравнивающейся функцией. Доступный по цене в своём сегменте. Формирует горизонтальный и вертикальный луч. Нивелир полностью приспособлен для выполнения работ одним оператором.

Прибор оборудован механизмом, блокирующим функцию самовыравнивания. Предусмотрена возможность кругового вращения корпуса вокруг вертикальной оси. Набор оборудования позволяет сразу приступать к работе, после покупки.

Плюсы:

  • Доступная цена, хорошая комплектация.
  • Возможность проводить измерительные операции одному человеку.
  • Экономичный расход источника питания.

Минусы:

  • Слабая степень защиты от пыли.
  • С увеличением расстояния измерения растёт погрешность.
Рекомендации:

X-Line Helper 2D Х00105 – для большой дистанции

Точный прибор для наружных и внутренних работ. Полностью укомплектован для решения производственных задач. Дистанция устойчивого снятия показаний достигает 70 метров с лазерным приёмником.

Предусмотрена возможность отключения функции самовыравнивания для работы с наклонными плоскостями. Погрешность измерений не превышает ±0.2 мм/м. Инструмент формирует два луча, вертикальный и горизонтальный.

Плюсы:

  • Компактный прибор, отлично сделан, надёжен.
  • Хорошая дистанция работы для бытового прибора.
  • Приемлемая цена.

Минусы:

  • Штатив слабый, начинает колебаться при небольшом ветре.
  • Небольшой угол самовыравнивания.

Condtrol INFINITER Master Kit 1-2-133 – с измерением расстояний

Комплект измерительного оборудования с расширенными функциями. Позволяет определять высоты, расстояние до объекта, вычисление площади. Доступна формула Пифагора и функция треккинга. Встроен механизм автоматического отключения по истечении 5 минут ожидания.

Корпус выполнен с хорошей степенью защиты от влаги и пыли, что позволяет применять прибор на строительных площадках.

Плюсы:

  • Функции нивелира, лазерного уровня и дальномера в одном комплекте оборудования.
  • Хорошая цена за прибор.
  • Защита от пыли и дождя.

Минусы:

  • Лазерная рулетка грешит в показаниях.
  • Отсутствует чехол для хранения и переноски.

Condtrol XMarker 1-2-079 – ультракомпактный прибор

Лёгкий ультракомпактный нивелир для домашних и профессиональных целей. Предусмотрено посадочное место под крепление штатива и несколько точек фиксации в различных положениях через дополнительные кронштейны.

Прибор оснащён маятниковым выравнивателем с возможностью блокировки от повреждения при транспортировке. Срок работы на одном источнике питания достигает 30 часов.

Плюсы:

  • Компактные размеры, лёгкий, можно носить в кармане.
  • Отсутствуют аналоги на рынке РФ.
  • Яркие лазерные лучи.

Минусы:

  • Маленький угол самовыравнивания.
  • Залипает самовыравниватель, приходится слегка встряхивать.

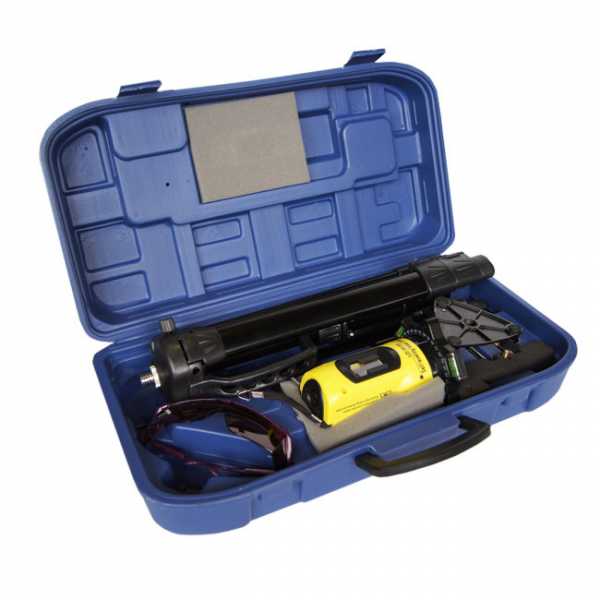

Bosch PCL 20 set – полная готовность к работе

Лазерный нивелир с функцией отвеса. Появилась возможность переносить световые отметки с пола на потолочное перекрытие. Возросла точность измерений. Инструмент формирует отдельные линии или перекрестие.

Отключение автоматического выравнивания позволяет работать с наклонными плоскостями, по диагонали. Корпус нивелира выполнен в эргономичном дизайне, снабжён мягкими противоскользящими накладками.

Плюсы:

  • Расширенный функционал и цена.
  • Компактный, удобный, крепится к штативу от фототехники.
  • Готовность к работе после покупки.

Минусы:

  • Со временем сбиваются настройки горизонтального луча.
  • Нет сумки или кейса в комплекте.

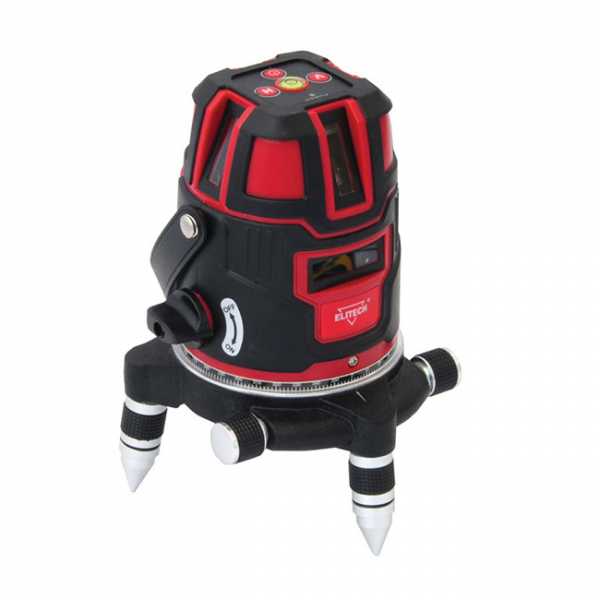

Elitech ЛН 5/2В-ЗЕЛ – почти профессионального уровня

Лазерный нивелир, приближенный по функциональным возможностям к профессиональному оборудованию. Формирует горизонтальный и два вертикальных луча. Встроена функция надира (отвеса).

Применяется внутри и снаружи помещений, – благодаря зелёному цвету лазерного луча. Инструмент снабжён пузырьковым уровнем для быстрой настройки по плоскостям. Отклонение от вертикали или горизонтали сопровождается звуковым сигналом.

Плюсы:

  • Большое количество функций для бытового уровня прибора.
  • Яркий, отчётливо видимый зелёный луч.
  • Хорошая точность измерений.

Минусы:

  • Потребители не отмечают.

Лучшие линейные профессиональные нивелиры

Оптический инструмент с расширенными функциями, повышенной точностью измерений, качеством сборки. Нивелир может создавать несколько лучей в разных направлениях одновременно.

Отдельные модели могут образовывать развёртку луча в вертикальной и (или) горизонтальной плоскости на 360°. Расширено время работы, повышена защита от пыли, грязи и влаги. Прибор снабжён автоматической системой выравнивания.

ADA Cube MINI Basic Edition А00461 – профессионал для домашнего ремонта

Компактный лёгкий лазерный профессиональный нивелир для решения домашних, и не только, задач. Отличается простым применением в работе. Разблокируется и включается нажатием одной кнопки. Образует горизонтальную и вертикальную плоскость.

Световые лучи отчётливо различимы на дистанции до 40 метром с приёмником. Отклонения не превышают ±0.2 мм/м. Прибор снабжён функцией автоматического выравнивания.

Плюсы:

  • Лёгкий, удобный прибор.
  • Отличная сборка, высокая точность.
  • Возможность проецировать луч на 360°.

Минусы:

  • При интенсивной работе быстро садятся батарейки, особенно, солевые.
  • Слабые лучи.

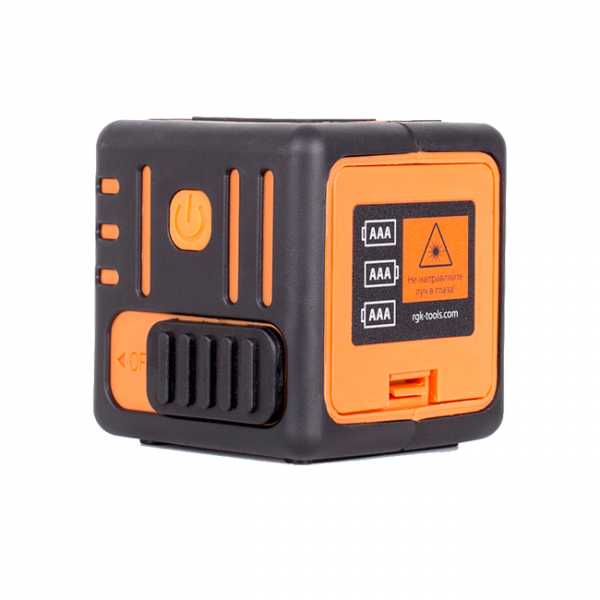

RGK ML-21 – для дизайнерских работ

Небольшой компактный прибор для тяжёлых условий строительно-отделочных работ. Применена защита от пыли, грязи и влаги. Создаёт горизонтальный и два вертикальных луча, располагающихся под прямым углом.

Прост в управлении, – одна кнопка ответственна за включение и автовыравнивание. Другая – за активацию лазера при формировании наклонных плоскостей при отключённом самовыравнивании. Прибор удобен при дизайнерских работах.

Плюсы:

  • Яркие лазерные лучи, очень хорошо различимы в помещении.
  • Создаёт три плоскости.
  • Удобный чехол для переноски, можно крепить к ремню брюк.

Минусы:

  • Слегка неудобен блокиратор, не до конца фиксируется маятник.
  • Возможно, цена.

Instrumax ELEMENT 2D GREEN IM0119 – с зелёным лучом

Нивелир для наружного и внутреннего применения, – яркий зелёный луч отчётливо виден при любом освещении до 70 метров. Формирует горизонтальную, вертикальную плоскость или перекрестие под прямым углом.

Фиксирование выравнивателя в промежуточном положении позволяет работать с диагональными элементами. Отклонение за пределы ±4° вызывает автоматическое отключение лазера во избежание ошибок при разметке.

Плюсы:

  • Отчётливые яркие зелёные линии лазера.
  • Закидывает луч за себя.
  • Фиксируется на штатив от фотооборудования.

Минусы:

  • Штатные батарейки быстро разряжаются, лучше докупить аккумуляторы.
  • Отсутствует чехол для хранения и транспортировки.

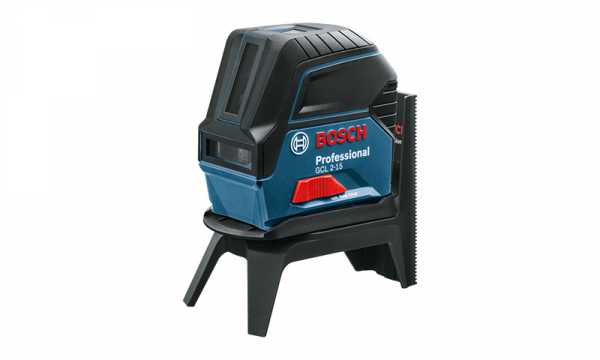

Bosch GCL 2-15 – несколько способов крепления

Лазерный прибор, оснащённый универсальным креплением, – для работ в любом положении, в том числе, под потолком. Применена надёжная защита от грязепылевых и влажных воздействий, что увеличило срок эксплуатации инструмента в непростых условиях стройки. Прост в освоении и применении.

Плюсы:

  • Высокое качество изготовления и сборки.
  • Отличная точность измерений.
  • Отсутствие люфтов, дрожаний.

Минусы:

  • Цена цепляет, но качество оправдывает.

Leica Lino L2 – с необычным дизайном

Профессиональный лазерный нивелир с необычным дизайном. Широкое окно обеспечивает хорошую развёртку и светопрохождение лазерных лучей.

Прибор снабжён многофункциональным штативом для работы с горизонтальной поверхностью или возможностью фиксации на различных металлоконструкциях. Световой луч работает в режиме пульсации. Инструмент отличается компактными размерами и малым весом.

Плюсы:

  • Необычный привлекательный дизайн корпуса.
  • Очень качественно собран, вынослив.
  • Надёжен, хорошая точность.

Минусы:

  • Батарейки быстро садятся, необходим аккумулятор.
  • Недостаточен угол самовыравнивания.

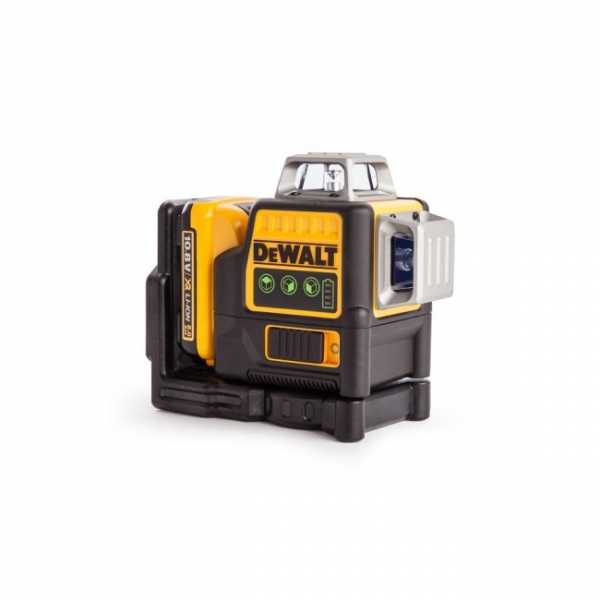

DEWALT DCE089D1G – развёртка лучей на 360°

Нивелир профессионального класса. Формирует одну горизонтальную круговую и две вертикальных плоскости, с развёрткой на 360°. Обладает возможностью работать с детектором лазерных лучей на дистанции до 60 метров.

Работает в постоянном импульсном режиме, обеспечивая яркий зелёный луч. Предусмотрена разная последовательность мигания для ручного режима.

Плюсы:

  • Формирование трёх плоскостей.
  • Яркий лазер, видимый при солнечном свете на светлых поверхностях.
  • Хорошая комплектация.

Минусы:

  • Батарейки сразу менять на аккумуляторы.
  • Если долго следить за лучом, от мерцания устают глаза.

Лучшие лазерные ротационные нивелиры

Лазерный нивелир, оснащённый вращающейся головкой, обеспечивающей круговую проекцию луча на 360°. Преимущество – измерение можно проводить по всему периметру помещения или в вертикальной (наклонной) плоскости.

Развёртывание луча по нескольким плоскостям расширило перечень проводимых операций. Повышенная мощность позволила увеличить уверенный сигнал приёма до 100 и более метров.

SANTOOL 050220-001 – самый недорогой в линейке

Лазерный ротационный нивелир, обеспечивающий формирование развёрнутых круговых плоскостей на 360°. Обеспечивает работу по горизонтали, вертикали или наклонной плоскости.

Надёжный и прочный корпус из металла защищает лазер от внешних механических воздействий. Комплектуется штативом, очками и кейсом.

Плюсы:

  • Цена.
  • Комплектация.
  • Для дома и производства.

Минусы:

  • Тяжёлый.
  • Небольшая дальность для устойчивых измерений.

ADA Cube 360 Basic Edition А00443 – оптимален для отделочных работ

Лазерный нивелир и построитель горизонтальной круговой плоскости и вертикального луча. Отключение магнитного выравнивателя допускает возможность операций с диагональными конструкциями.

Предназначен для работ в условиях стройки внутри и снаружи помещений. Корпус снабжён мягкими резиновыми накладками, демпфирующие ударное воздействие при случайном падении.

Плюсы:

  • Крепкий надёжный корпус.
  • Достаточная яркость лазерного луча.
  • Малая погрешность по горизонтали.

Минусы:

  • Цена.
  • Не хватает штатива в комплекте.

Bosch GLL 2-20 + BM3 – установка в любых положениях

Оптимальный нивелир для формирования круговых плоскостей при установке в любом, удобном положении. Прибор снабжён простым механизмом настройки. Блокировка маятниковой системы выравнивания от повреждения при транспортировке.

Фиксация на потолочных и наклонных конструкциях. Оптимальный угол самовыравнивания. Снабжён удобной магнитной подставкой.

Плюсы:

  • Хорошая точность измерений.
  • Качественный материал корпуса. Надёжен.
  • Отличная система крепления.

Минусы:

  • Ненадёжные защёлки на кейсе.
  • Цена на пределе возможностей.

RGK SP-100 – работа на дальних расстояниях

Лазерный нивелир профессионального класса. Вырабатывает световой поток, позволяющий уверенно снимать показания при помощи светоприёмника с расстояния до 200 метров.

Встроены функции: регулировка частоты вращения, сканирование, возможность дистанционного управления. Прибор рассчитан для эксплуатации внутри закрытого помещения и снаружи, на строительной площадке.

Плюсы:

  • Работа на дальних дистанциях.
  • Дистанционное управление.
  • Функционал, точность.

Минусы:

  • Не предусмотрена комплектация штативом.
  • Неудобно нажимать кнопки руками в перчатках.

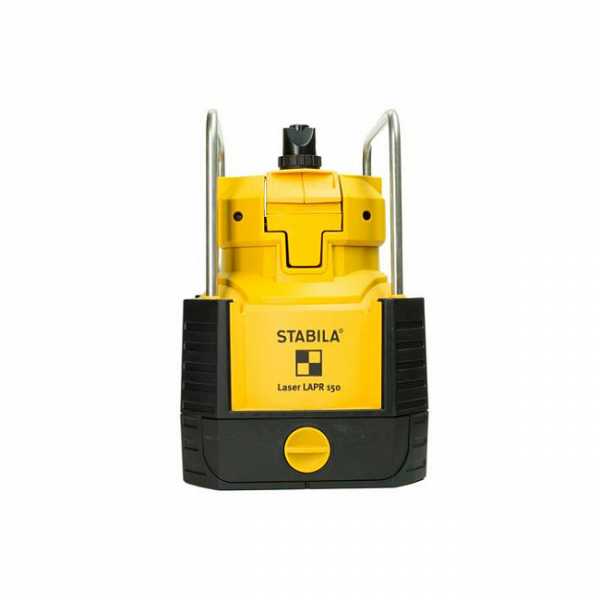

STABILA LAPR 150-L-Set – великолепная точность

Лазерный ротационный нивелир для эксплуатации на строительной площадке. Вырабатывает горизонтальную и вертикальную круговую плоскость, отвес, перпендикулярное перекрестие.

Дальность уверенного приёма светового сигнала при помощи ресивера достигает 240 метров. Погрешность измерений не превышает ±0.2 мм/м на горизонтальной линии, ±0.3 мм/м – на вертикальной проекции.

Плюсы:

  • Простое управление с непревзойдённой точностью.
  • Функциональность.
  • Полностью укомплектован для работы.

Минусы:

  • Стоимость прибора.

Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

Лазерный нивелир – незаменимый помощник для строительных и ремонтных работ

Нивелир – это геодезический прибор, при помощи которого определяют перепады высоты между нужными точками. Купить такой инструмент можно как для дома, так и для профессиональной работы.

Строители пользуются нивелирами уже не одно столетие. Изменяется конструкция, технологии совершенствуются, но ничего лучшего для того, чтоб сделать разметку или определить необходимый угол не придумали. Обычный отвес, рулетка и угольник не дадут точного результата.

Конструкции нивелиров

Сегодня в быту, строительстве, и в геодезических изысканиях используются нивелиры:
• оптические;

• цифровые;

• лазерные.

Заказать любую модель прибора несложно, интернет-ресурс https://мастершоп.рф/ избавит вас от хождения по магазинам, даст исчерпывающие консультации и предложит большой ассортимент профессионального инструмента по реальной цене.

Лазерные уровни

Любые работы в строительстве, при монтаже или отделке, связанные с выравниванием невозможно выполнить без уровня.

Благодаря приемлемым ценам, профессиональный лазерный нивелир стал незаменимым при обычных ремонтах в квартире и для разбивки и планировки земельного участка.

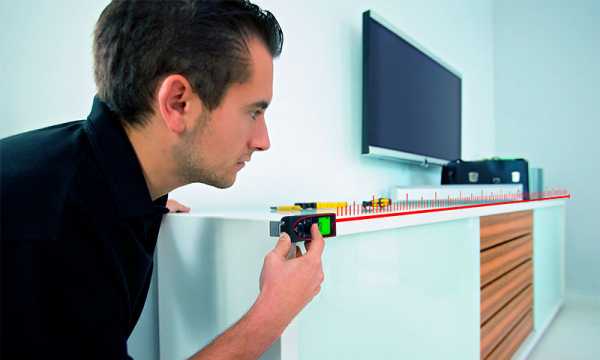

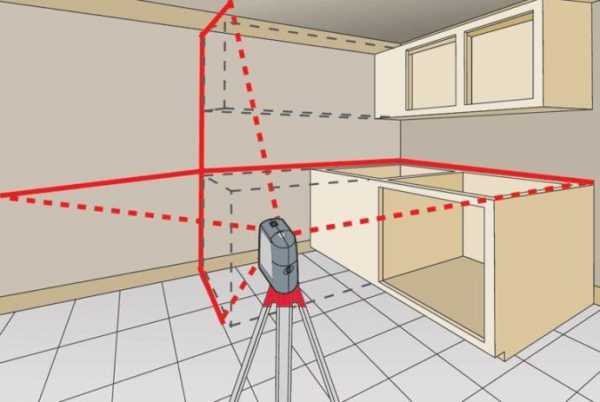

Такие устройства выпускают два перпендикулярных лазерных луча и применяются как для вертикального нивелирования, так и горизонтального. В процессе работы один луч можно отключать. Прибор даёт высокую точность измерения и считается профессиональным инструментом.

Лазерные уровни предназначены для работы в помещениях, на улице и в полевых условиях. Они легко переносят холод и жару. Каждая модель имеет подробную инструкцию, в комплект с прибором обязательно входит мишень, лазерные очки и упаковка для удобной транспортировки.

Подробное описание в инструкции и простота в применении позволяет пользоваться лазером любому человеку, без специального обучения.

Корпуса немецких, российских и американских приборов выполнены из жёсткого индустриального пластика и очень крепкие, легко выдерживают удары и падения.

Для удобства применения предусматривается установка прибора на штатив с регулируемым ножками, обутыми в резиновые колпачки, а также на специальные кронштейны для крепления к стене или штанге. Встречаются модели на магнитах для фиксации на металлических конструкциях или с подвесами для крепления на потолок.

Автоматическая настройка

Существуют обычные и автоматически выравнивающиеся модели лазерных нивелиров. Стоимость последних немного выше, но есть и бюджетные варианты.

Автоматическое самовыравнивание достигается магнитным компенсатором, который быстро определяет правильные углы. Диапазон работы составляет от двух до пяти градусов, а если степень наклона выходит за этот предел, лазер издаёт сигнал об ошибке.

Смотрим видео о плюсах работы с лазерным нивелиром:

vslux.ru

Какой нивелир выбрать для строительства дома, секреты и советы от профессионалов.

Нивелир – один из самых основных измерительных приборов на стройке. От качества исполнения данного прибора и его функционала зависит судьба будущего строения, скорость работы и монтажа строительной бригады. Профессиональные нивелиры могут стоить как половина небольшого дома. Но для возведения дома хватит и более скромного аппарата. Для того чтобы разобраться, какой нивелир выбрать для строительства дома, необходимо понимать область его применения. Немаловажно также учитывать круг задач, которые будет выполнять аппарат во время строительства и после его окончания.

Виды нивелиров

Выбирая нивелир для дома необходимо понимать, какой спектр задач будет решать данное устройство. Сейчас на рынке представлено три типа нивелиров:

  1. Оптические нивелиры. Из всех видов устройств он наиболее точный. Работать с оптическим нивелиром можно на любых расстояниях. Используется для отливки фундамента и возведения стен. Единственный минус – наличие напарника для работы с данным аппаратом.
  2. Лазерный нивелир. Использует проекцию лазерного луча в одной и более плоскостях. Он наиболее распространен на бытовых и средних стройках в силу простоты использования и неприхотливости в обслуживании. К минусам можно отнести малую дальность работы. Как правило, этот показатель не превышает 25 метров. Используется в основном на отделочных и мелких монтажных работах.
  3. Цифровой или электронный нивелир. Более продвинутая версия лазерного уровня. Помогает выявлять горизонтальные лучи, считает допуски и превышения между точками. Нивелир удобен в работе, так как позволяет посчитать все необходимые параметры после одного наведения на рейку.

Для использования нивелира на строительстве частного дома хватает лазерной версии устройства. Оставшиеся две группы приборов используются в профессиональной, крупной стройке или геодезической разведке.

Лазерные нивелиры

Среди всех видов лазерных уровней различают два вида аппаратов:

  • самовыравнивающиеся;
  • ротационные.

Первая группа устройств работает по принципу выравнивания лазерного блока-указателя за счет магнитно-демпферного компенсатора или сервопривода. Варианты с сервоприводом несколько дороже механических собратьев с компенсатором, однако, они требуют меньшей калибровки и выдают более точные проекции по всем плоскостям.
Ротационные лазерные нивелиры могут работать на очень большие расстояния. Для корректной работы с данным устройством необходимо устанавливать специальный приемник на другой точке измерения. Ротационные нивелиры очень точны, но и стоят гораздо больше, чем обычные самовыравнивающиеся нивелиры. Поэтому рассматривать их для стройки дома неэффективно и дорого.

Как выбрать лазерный нивелир для строительства дома. Советы профессионалов.

Когда вопрос, какой нивелир выбрать для строительства дома решен, и выбор остановлен на лазерном самовыравнивающимся нивелире, следует ознакомиться с дополнительным функционалом, который может помочь в строительстве здания:

  1. Рабочее расстояние. Данный показатель отвечает за дельность действия лазерного нивелира. Точнее, на каком расстоянии будет видна проекция лазера. Для работ по строительству дома хватит устройства с рабочим диапазоном от 15 до 25 м.
  2. Автономность работы. Лазерные нивелиры работают от аккумуляторных батарей, соответственно необходимо учесть данный параметр при выборе устройства. Лучше всего использовать нивелир со съемным аккумуляторным блоком.
  3. Количество лучей или проекций. В данном случае речь идет о плоскостях и осях, которые может отображать устройство. Здесь лучше выбрать аппарат работающий, минимум, в двух плоскостях.
  4. Проекционная сетка. Эта функция отвечает за удобство работы. Устройство отображает клетчатую сетку, по которой легче найти перекосы или сдвиги уровня на разных высотах и плоскостях.
  5. Защита корпуса. Нивелиры с защитой стоят дороже, чем устройства без защитного кожуха. Однако защищенный аппарат существенно снижает риск от поломки или попадания влаги в устройство. В случае стройки дома «с нуля» лучше выбрать аппарат с защитой, так как поломка нивелира от падения приведет к покупке нового устройства.

Нивелир достаточно недешевый инструмент в сравнении с другими электро и бензоинструментами. Поэтому не стоит брать дешевые китайские или неизвестные аппараты без гарантии. Лучше частично переплатить, чем в случае поломки отправить устройство в мусорное ведро.

www.moy-house.ru

область применения и устройство прибора

Как пользоваться оптическим нивелиром и насколько отличается он от нивелира лазерного? Оба инструмента хотя и называются одинаково, но имеют различное устройство и назначение.

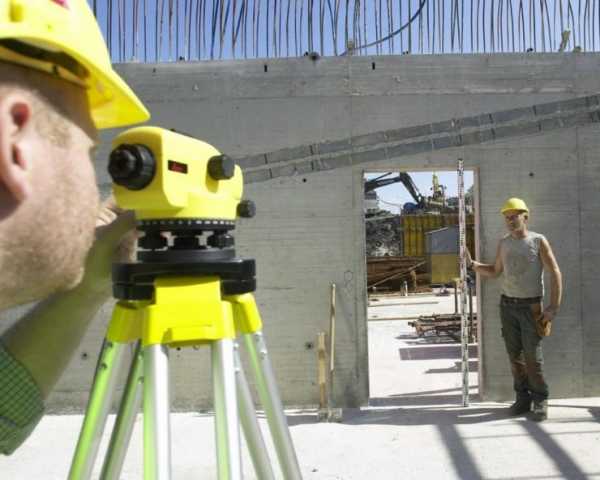

Оптический нивелир нашел свое применение в строительстве.

Лазерный нивелир чаще всего применяют при осуществлении ремонта в помещении, стихия оптического нивелира — строительная площадка любой площади и протяженности.

Область применения и устройство прибора

Используя последний, можно определять высотные отметки точек на плоскости относительно какого-нибудь базового уровня. В ходе строительства необходимость в таких операциях возникает постоянно. После разметки осей будущего объекта площадку необходимо спланировать, то есть сделать ее ровной. Где нужно убрать грунт, а где досыпать — подскажут нивелировщики. Определение глубины траншеи под фундамент — опять же нужен нивелир. Не обойтись без этого инструмента и при устройстве стяжки или бетонных полов, особенно если они имеют большую площадь. Проведенные с помощью нивелира измерения помогут сделать основание идеально ровным и избежать перерасхода бетонного или цементного раствора.

Схема элементов оптического нивелира..

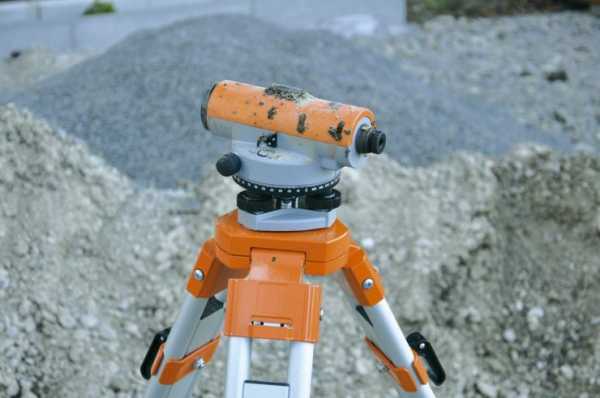

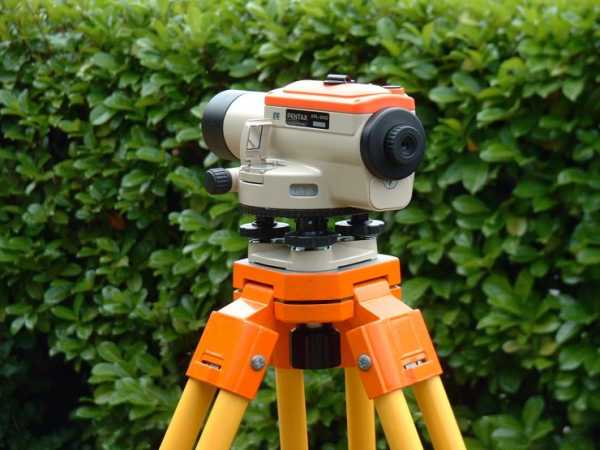

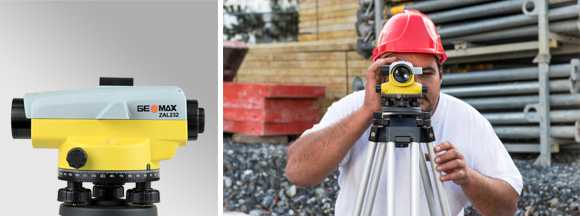

Оптический нивелир представляет собой зрительную трубу, установленную на подставке — трегере. Последняя снабжена тремя подъемными винтами, которые позволяют менять наклон трубы в двух взаимно перпендикулярных плоскостях, добиваясь строго горизонтального положения. При этом нивелировщик ориентируется на показания пузырькового уровня, который также вмонтирован в подставку. Для установки нивелира понадобится штатив. Лучше всего использовать алюминиевый, который одновременно является прочным и легким.

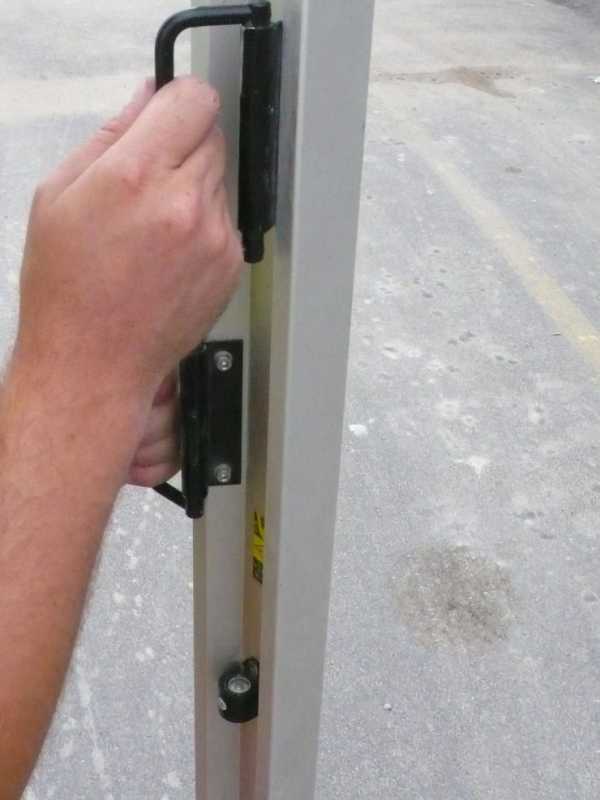

Неизменным спутником оптического нивелира является измерительная рейка. Перед проведением работ необходимо обзавестись помощником, который будет удерживать ее, пока вы будете выполнять измерения. Шкала наносится на рейку с двух сторон: с одной — в сантиметрах, с другой — в миллиметрах.

Вернуться к оглавлению

Как работать с нивелиром

До того как приступить к съемке, необходимо решить, в каких точках будут определяться высотные отметки. Если работа заключается в выравнивании поверхности, на ней нужно разметить сетку с размерами ячейки, к примеру, 6х6 м. Съемка будет проводиться в точках, которые являются узлами этой сетки. Если планируемая площадка небольшая или объем земляных работ необходимо рассчитать с большей точностью, сетку можно сделать более плотной, уменьшив размер ячеек до 3х3 м.

Теперь можно приступать к установке инструмента. Наилучшая позиция для нивелира — центр площадки, на которой предполагается проводить работу.

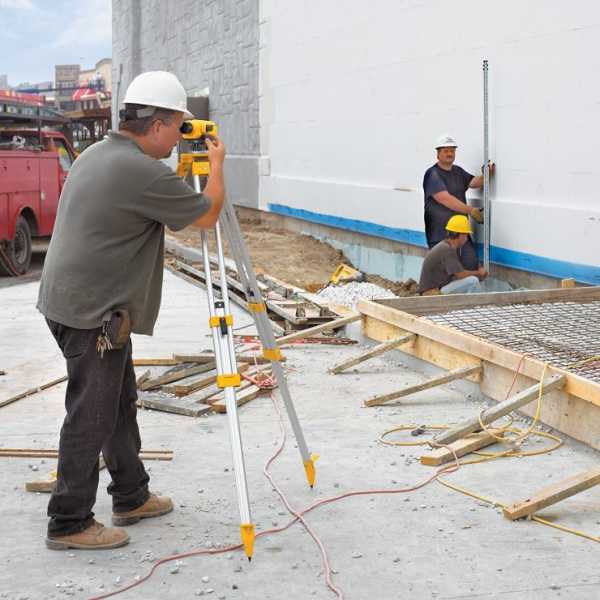

Схема измерений при помощи оптического нивелира.

  1. В первую очередь необходимо поставить штатив. Его ножки имеют выдвижные секции, что позволяет расположить головку штатива на удобной для нивелировщика высоте.
  2. Выдвинув секции на необходимую длину, их фиксируют посредством зажимов. Если прибор устанавливается на участке с мягким грунтом, ножки штатива следует несколько утопить в него. Это поможет зафиксировать положение инструмента более надежно.
  3. Когда штатив выставлен, его головку приводят в горизонтальное положение. После установки на штатив нивелир фиксируют закрепительным винтом.
  4. Далее необходимо привести инструмент в рабочее положение — выполнить горизонтирование. Для этого нивелир поворачивают так, чтобы пузырьковый уровень оказался между двумя подъемными винтами, расположенными на трегере. После этого их начинают вращать в противоположных направлениях до тех пор, пока пузырек не займет положение посредине между винтами. Теперь остается вращением третьего винта выставить прибор так, чтобы пузырек оказался в нуль-пункте.
  5. Следующий этап — настройка фокуса зрительной трубы. Пользуясь визиром, нивелировщик наводит инструмент на рейку. Затем он добивается резкого отображения нитей сетки, вращая окулярное кольцо. Таким же резким должно стать изображение рейки в окуляре, этого достигают вращением фокусировочного винта. Окончательное «прицеливание» на рейку осуществляют путем вращения наводящего винта.

Если нивелир требуется установить строго над определенной точкой, то после всех настроек его центрируют. Для этого к закрепительному винту подвешивают отвес, после чего нивелир начинают двигать по головке штатива до тех пор, пока отвес не окажется четко над заданной точкой. Когда центрирование завершено, нивелир снова фиксируют закрепительным винтом.

Вернуться к оглавлению

Использование нивелира при устройстве основания

Схема выравнивания основания при помощи оптического нивелира.

Пример: необходимо подготовить и выровнять основание на горизонтальном участке площадью около 500 кв. м. При нанесении разметки в виде сетки были выбраны такие размеры ячеек, при которых количество узлов составило 20 штук. Для каждой точки с помощью нивелира и рейки была определена высотная отметка относительно горизонта инструмента (нивелира). Минимальное значение высоты составило 1,55 м, максимальное — 1,7 м. Уровень чистого пола оказался на отметке 1,25 м.

В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

Исходя из полученных данных, определяем необходимую толщину слоя засыпки: она составит 1,7 — 1,25 = 0,45 м.

Вернуться к оглавлению

Использование нивелира при устройстве фундамента

Использование нивелира при устройстве фундамента.

Если в проекте указана геодезическая отметка подошвы фундамента, то определить фактическую глубину его заложения относительно поверхности грунта (то есть глубину траншеи или фундамента) можно также с помощью нивелира.

После установки и настройки инструмента следует определить геодезическую высоту его горизонта. Ориентиром в этом случае выступает какая-нибудь геодезическая отметка, находящаяся в радиусе зрительной доступности. Такая отметка еще называется репером, часто ее наносят на такие конструкции зданий и сооружений, как колонны и фундаменты. Допустим, имеющаяся отметка отображала уровень высотой 95,5 м.

Судя по показаниям рейки, установленной строго на репере, он находится ниже горизонта нивелира на 0,8 м. Следовательно, горизонт инструмента находится на высоте 95,5 + 0,8 = 96,3 м. При этом известно, что проектная отметка низа фундамента составляет 93,9 м.

Таким образом, разница по высоте между горизонтальной плоскостью, на которую настроен нивелир, и подошвой фундамента составит 96,3 — 93,9 = 2,4 м.

Дальнейшие измерения показали, что высотная отметка поверхности грунта относительно оси нивелира в месте заложения фундамента составляет 1,1 м. Следовательно, глубина траншеи под фундамент будет равна 2,4 — 1,1 = 1,3 м.

Вернуться к оглавлению

На что нужно обратить внимание при освоении оптического нивелира

Самая распространенная ошибка начинающих нивелировщиков состоит в следующем: они полагают, что точки с большей высотной отметкой находятся выше точек с меньшей высотной отметкой.

На самом же деле все обстоит наоборот: если рейка «показывает» большое значение, значит, она находится в яме, если малое — на возвышении.

К примеру, если при съемке высотная отметка одной точки оказалась равной 1,4 м, а другой — 1,2 м, то вторая точка выше первой на 0,2 м, а не наоборот. В данном случае срабатывает стереотип: нам кажется, что чем больше высотная отметка, тем на большей высоте расположен объект. Для того чтобы избежать ошибок, приучите себя хотя бы на первых порах все результаты измерений пересчитывать и проверять по несколько раз.


moiinstrumenty.ru

Как выбрать нивелир для дома или стройки: виды (видео)

06 октября 2015

Просмотров: 3113

Если не знаете, как выбрать нивелир, то вы попали по адресу. Этот измерительный строительный инструмент может применяться для самых разных целей, поэтому и велико разнообразие предлагаемых нивелиров.

Устройство оптического нивелира.

Чтобы не ошибиться с выбором, прежде всего, нужно точно знать, какие виды нивелиров бывают, как они устроены и в чем их основные различия. Это мы и рассмотрим ниже.

Разнообразие нивелиров

Функции лазерного нивелира.

Измерительные приборы в строительстве используются уже очень долгое время. Выполнение даже самых простых ремонтных работ сложно представить себе без уровня или отвеса. А в серьезных проектах нужен и соответствующий инструмент. Этой цели и служат нивелиры. Они позволяют получать данные о рельефе местности, перепадах высоты, выставлять отметки и определять ровные плоскости.

В зависимости от строения и принципа действия различают три типа нивелиров:

  • оптические;
  • цифровые;
  • лазерные

Хотя область их применения одна, каждый из видов имеет свою, узкую специализацию.

Точные оптические нивелиры

Оптические нивелиры появились уже довольно давно и на сегодняшний день получили самое широкое распространение, по сравнению с остальными. В основе их работы лежит специальный конструктивный узел, именуемый компенсатором. Он помогает определять строго горизонтальное положение оси прибора для дальнейших измерений.

Важный момент — работа с этим прибором ведется только при помощи специального геодезического штатива.

Используя оптический невелир, можно определять высотные отметки точек на плоскости относительно какого-нибудь базового уровня.

В противном случае невозможно добиться точных результатов, ведь горизонтальное положение не будет сохраняться. Для снятия отсчетов используется нивелирная планка с миллиметровой или дециметровой шкалой и отметками в форме буквы «Е». К преимуществам такого типа нивелиров следует отнести: точность, надежность, долговечность и сравнительную дешевизну.

Для определения того, насколько точен нивелир или уровень, принято обозначать его погрешность в миллиметрах на определенное расстояние. У оптических нивелиров погрешность при измерении превышения может составлять 2-3 мм/км. Это очень хороший показатель. Благодаря этому стало возможным использование увеличительных зрительных труб высокой кратности.

В конструкции оптических нивелиров внесены различные отметки и штрихи для откладки углов горизонтальной плоскости вплоть до 1 градуса, а также для измерения расстояний. В плане надежности все производители имеют практически одинаковые характеристики. Это обусловлено тем, что оптические нивелиры применяются в течение долгого времени, а все недочеты в их конструкции были замечены и устранены. Так что при бережном отношении и хранении этот прибор прослужит очень долго.

Важно следить за тем, чтоб он не был подвержен ударам и падениям во время использования или транспортировки. Применяются эти нивелиры при ландшафтном дизайне, выполнении земляных работ, установке опалубки и заливке монолитных конструкций.

Надежные цифровые нивелиры

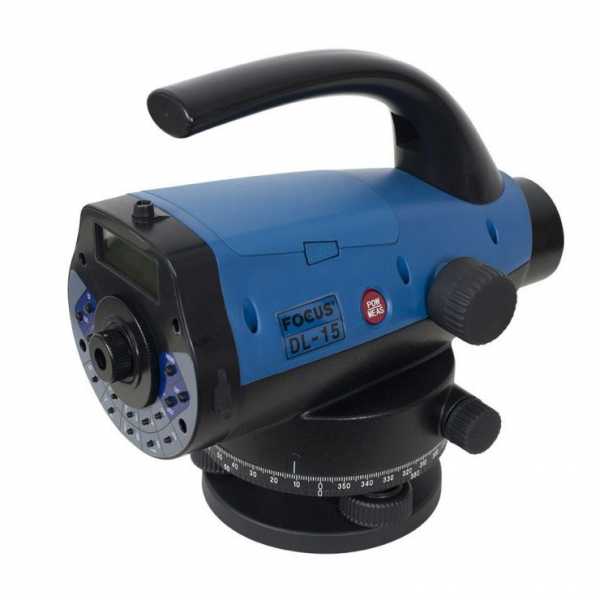

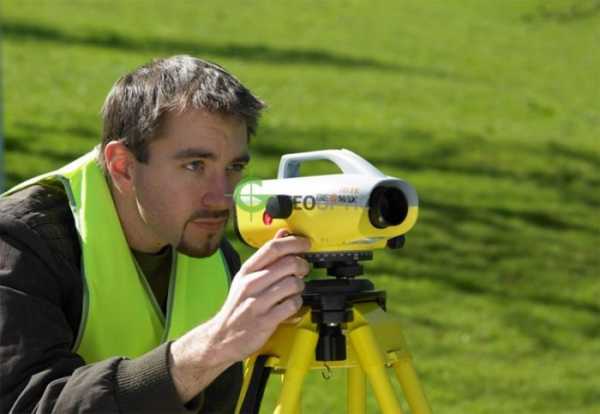

Цифровой нивелир имеет интегрированный накопитель, который сохраняет ранее полученные данные.

Оборудование этого типа на отечественном рынке встречается сравнительно недавно, однако уже успело завоевать себе хорошую репутацию. Сфера применения цифровых нивелиров практически та же, что и у оптических, но ряд преимуществ делает их более практичными и привлекательными. Самое главное — это большая степень автоматизации процесса измерений. В чем же заключается эта автоматизация? Все просто: цифровые нивелиры оборудованы встроенным процессором и памятью. Следовательно, в ходе измерений все ключевые точки и значения выводятся на монитор в понятном виде, и работать с ними намного приятнее. Также вся информация сохраняется в памяти прибора, что позволяет позднее к ней вернуться и обработать как следует, уже не в полевых условиях.

Все это приводит к тому, что затраты времени и человеческого труда на замеры снижаются, а процесс становится более приятным, и что главное — более точным.

Исключается возникновение ошибок в записях результатов и путаницы в измерениях. Прибор все раскладывает «по полочкам», при этом точность измерений даже немного выше, чем у оптических нивелиров. Однако следует отметить, что измерение чего-либо с помощью нивелира — довольно сложный и трудоемкий технологический процесс, который должен выполняться подготовленными людьми. Просто взять нивелир и пойти что-то измерять не получится, нужно знать, как это правильно делать и в какой последовательности. Так что нивелиры оптические и цифровые — это профессиональные измерительные приборы, требующие правильного обращения.

Качественные лазерные нивелиры

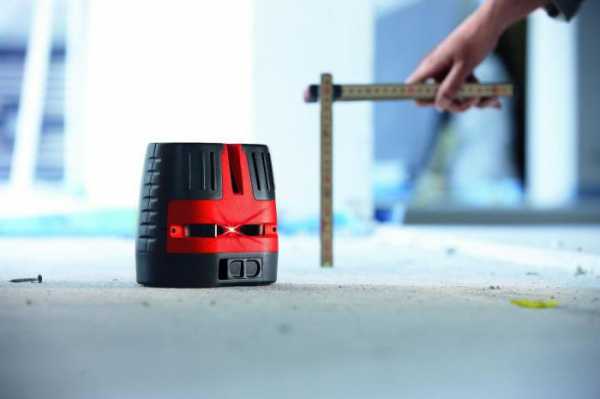

Проекционный лазерный нивелир используется для работ внутри помещений.

Сфера применения этих приборов рознится от тех, что были рассмотрены выше. Лазерный нивелир или уровень чаще всего применяется внутри помещений. Этот прибор позволяет откладывать видимые невооруженным глазом линии или плоскости. Где может применяться такое чудо техники? При обустройстве полов или потолков, при выравнивании стен или других поверхностей в здании, при выполнении монтажных работ (например, сборка корпусной мебели) и даже для полномасштабного строительства дома.

Когда мы выбираем лазерный уровень, мы всегда ожидаем от него большой точности, и не зря — большинство современных приборов способны обеспечить погрешность не более 20мм/100м. Для проведения строительных работ в быту этого более чем достаточно. Большинство приборов оборудованы специальным маятником или гироскопом, поэтому они способны сами находить строго горизонтальное или вертикальное положение (выставлять их можно на поверхности просто на глаз).

При использовании уровней вне помещения или в случае, если лазерного луча не видно из-за освещения, возможно использование специальных приемников. Они позволяют обнаружить луч, отправленный уровнем, подавая при этом специальные сигналы. Лазерный луч, попадая на светочувствительные элементы, улавливается прибором, а тот впоследствии наводит пользователя при помощи лампочек или сигналов на дисплее, подсказывая, в какую сторону следует сместить прибор. Существует два вида лазерных уровней: проекционные и ротационные.

Проекционные лазерные нивелиры в основном используются для обозначения горизонтальных и вертикальных плоскостей.

Для этой цели в них применяется специальная лазерная призма, которая и формирует излучение. В более дорогих профессиональных моделях таких призм может быть несколько, для построения сразу нескольких плоскостей в разных направлениях. Ротационные лазерные уровни имеют несколько другую конструкцию: здесь для построения видимой плоскости используется вращающийся мощный луч высокой частоты. Такие нивелиры отлично подходят для использования вне помещений со специальным приемником даже на расстояниях до 700 метров.

Выбор нивелира или строительного уровня — довольно сложная и ответственная процедура. Как мы увидели, от типа работ зависит, какой тип нивелира будет применяться. Если вы хотите заняться ландшафтным дизайном, то вам вполне подойдет обычный оптический нивелир. Если вы запланировали масштабный проект, который требует большой точности, то лучшим выбором будет цифровой нивелир. Он позволит значительно сэкономить ваше время, а также обеспечит наибольшую достоверность измерений. А вот лазерный уровень или нивелир отлично подойдет для повседневного использования на малых стройках и при выполнении отделочных работ. С ним вы сможете без проблем обеспечить ровность заливки фундаментов и полов, укладки плитки или ламината.

Такие приборы используются при установке натяжных и подвесных потолков и многих других монтажных работах. Естественно, при покупке измерительного оборудования не стоит экономить: это не мастерок или шпатель, здесь экономия может вылиться в большие погрешности по окончании работ. Надежность прибора, кроме того, зависит от цены и производителя, особенно актуально это в отношении лазерных и цифровых нивелиров. Ведь покупая подобные приборы, никто не рассчитывает на одноразовое использование.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Что такое нивелир и как его применять?

Среди базовых критериев оценки качества строительной работы можно отметить корректность в расположении плоскостей и наклонов. Даже качество материалов и способы крепления не всегда гарантируют достаточный запас надежности и прочности объекта, если изначально было неправильно рассчитано положение элемента или конструкции. Чтобы исключить подобные огрехи, специалисты используют нивелиры. С помощью этого инструмента строитель может определить расстояние, выполнить корректную разметку, вычислить правильный угол наклона и т. д. Для понимания, что такое нивелир и как им пользоваться, следует ознакомиться с его устройством, принципом работы и разновидностями. Сегодня этот прибор является обязательным в арсенале не только профессиональных инженеров и монтажников, но зачастую и в хозяйстве рядовых граждан, которые самостоятельно выполняют ремонтные операции или работы на земле.

Что представляет собой нивелир?

Если строго подходить к позиционированию данного инструмента, то он, скорее, будет принадлежать к сфере геодезии. Но, поскольку сегодня измерительные задачи востребованы в огромном спектре разных областей, целесообразно рассматривать в более широком ключе понятие того, что такое нивелир. Определение может быть следующим – это прибор, предназначенный для определения разностей в высотах между несколькими крупными и мелкими клетками на поверхности по отношению к условному уровню. С конструкционной точки зрения большинство устройств этого типа предполагают наличие двух основных элементов – ригельной трубы при уровне и компенсатора наклона. Для корректировки трубы в конструкции предусмотрен и элевационный винт. С его помощью специалист выравнивает положение обзора по горизонтали. Простейшие цилиндрические модели обычно имеют компактные размеры, что делает их удобным средством проведения измерений.

Назначение нивелира

Хотя первостепенную роль нивелир играет в работе геодезистов, спектр вариантов его использования выходит далеко за рамки не только проектирования, но и строительства в целом. Впрочем, для начала стоит определиться с тем, что такое нивелир в строительстве? Его начинают использовать с начального этапа исследования площади под сооружение объекта. Далее проводится разметка для фундамента, несущих стен, прокладки коммуникационных систем и т. д.

В руках обычных пользователей нивелир поможет и в процессе выполнения отделочных работ, где точность важна уже с эстетической точки зрения. Если же говорить о том, что такое нивелир в других областях, то на первый план выйдет мебельное производство и другие виды промышленности, где важен точный расчет сборки деталей и конструкций.

Отличие от уровня

Уровень и нивелир в понимании большинства обывателей являются идентичным инструментом. Более того, даже строители подчас называют этими терминами один и тот же прибор. Грубой ошибки в этом нет, так как, действительно, эти инструменты работают по схожим принципам и решают примерно одинаковые задачи. И все же для более ясного представления об этих приспособлениях следует определиться, чем отличается уровень?

Нивелир, к примеру, это прибор, который способен работать с одной точкой опоры, вращаясь по всей остальной окружности. В свою очередь, действие уровня распространяется лишь на две точки, между которыми и прокладывается нужная горизонталь. Опять же, строгого разграничения в этих устройствах проводить не стоит, поскольку они оба могут быть задействованы при решении аналогичных задач, но при работе на разных по масштабу и сложности объектах.

Оптические нивелиры

Такие модели нивелиров снабжаются объективами, в которых линзы имеют большой потенциал увеличения, а также шкалой с делениями по градусам. Их часто применяют в замерах высотных перепадов и наклонов на открытой площади. На вопрос о том, что такое оптический нивелир по своему устройству, однозначный ответ дать сложно, так как существует несколько конструкций данного типа. Как правило, разделяют две категории – точные и высокоточные. В первую входит нивелир технический, который имеет трубу с прямым изображением. И наоборот, высокоточные устройства отличаются возможностью обеспечения и обратной «картинки», что и позволяет им выдавать лучшие результаты измерений. Независимо от внутреннего устройства оптические модели имеют металлический корпус, надежную защиту от механических повреждений, а также изоляцию от частиц пыли, воды и других инородных тел.

Лазерные нивелиры

Работа таких приборов основана на возможности проецирования луча. Исходя из положения последнего, строители быстро и точно определяют высоту и составляют разметку. Для более полного представления о том, что такое лазерный нивелир, следует отметить его отличия от оптических аналогов. Главная разница заключается в отсутствии зрительной трубы, благодаря чему упрощается настройка прибора. Собственно, легкость в работе с такими моделями и сделала их самым популярным видом нивелиров среди неспециалистов. Разметка без труда наносится на потолки и стены, причем с одинаковой точностью как в помещениях, так и снаружи. Именно такие устройства показывают наибольшую эффективность при работе с отделкой – например, в оклейке обоев, укладке плитки и в других операциях. Обычно лазерные приборы имеют два лучевых направления: по вертикали и горизонтали. Также встречаются устройства, которые проецируют отвесную и наклонную линии.

Ручные и автоматические модели

Данная классификация базируется на типе выравнивания устройств – он может быть автоматическим или ручным. Итак, для начала следует разобраться с вопросом: автоматический нивелир – что это такое? Фото ниже демонстрирует пример такой модели. Этот вариант еще называется самовыравнивающимся, так как он определяет оптимальное положение штатива независимо от характеристик поверхности, на которой установлен прибор.

Ручные модели в этом смысле менее удобны, так как их должен корректировать сам пользователь. Для упрощения задачи специалисты рекомендуют приобретать электронные модификации с наличием компенсаторов. Но важно учитывать, что и стоимость таких версий выше, чем обычных нивелиров. Для работы в помещении их технические достоинства могут быть излишними, однако на открытом грунте все же рекомендуются именно такие уровни.

Правила эксплуатации

Наибольшие затруднения вызывают оптические устройства, а с лазерными аналогами может справиться даже новичок в строительстве. Начинается работа с настройки прибора. Он должен четко показывать изображение, на котором можно различить мельчайшие детали. Для понимания тонкостей при выполнении настройки необходимо вспомнить, что такое нивелир и как он устроен. В оснащении он имеет оптическую трубу, окуляр и элементы регулировки – ими и следует направлять прибор на рабочую зону. Главное, чтобы шкала, которую можно видеть в трубе, была четко различима. Когда нивелир будет правильно установлен и четко настроен, необходимо навести его на шкалу рабочей рейки. Отметку, где пересекаются линии в окуляре и на рейке, в данном случае следует фиксировать на глаз и заносить в журнал. На основе этих сведений можно принять решение о том, требуется ли выравнивание почвы на данном участке.

Как проверить инструмент на точность?

Любое измерительное оборудование периодически нуждается в проверке на погрешности. К нивелирам это особенно относится, так как условия их эксплуатации нередко связаны с различными воздействиями механического характера. Для поддержания достоверности показаний прибора необходимо иметь представление о том, что такое поверка нивелира на точность? Это процедуру следует проводить на участке земли с твердым основанием, который огорожен стенами на противоположных сторонах. Сначала штатив устанавливается возле одной из этих стен. Отсюда устанавливается первая точка на заданной оси. Далее прибор разворачивается на вторую стену и задается вторая точка с поворотом на 180 градусов. Затем нивелир переставляется ко второй стене и выполняются аналогичные измерения – прибор нацеливается лучом на вторую отмеченную точку. В итоге разница в измерениях между первой и третьей точками и будет погрешностью. К слову, допустимый параметр отклонения находится в пределах 3 мм.

Заключение

Нивелир, как средство измерений в проектировании и строительстве, появился довольно давно и за все время существования пережил немало конструкционных модернизаций. Более того, именно в последние годы изготавливают больше всего версий этого прибора, среди которых и цифровые модели, предназначенные для профессиональных нужд. Кстати, по мере усложнения своей конструкции строительный нивелир становится доступнее для обычных пользователей. Это подтверждает своим примером лазерный прибор, с которым может справиться один неспециалист без сторонней помощи. Впрочем, усложнение технической части и повышение функциональности обуславливают и широкое разнообразие моделей. Так или иначе, отталкиваться в выборе нивелира следует из стоящих перед ним задач. Например, для работы в помещении при отделке целесообразно использовать обычный уровень, но если нужно задействовать прибор на неровном участке большой площади, то желательно остановить выбор на одной из современных лазерных версий.

fb.ru

79 фото простых и сложных инструментов для строительства

Для того чтобы пользоваться нивелиром самостоятельно, нет необходимости проходить специальные обучающие занятия либо закончить какое-либо высшее учебное заведение с геологическим уклоном.

Достаточно просто понять принцип работы, а так же изучить отдельные тонкости при работе с данным прибором. При этом овладев определенными знаниями по правильной эксплуатации нивелира, им можно производить самостоятельно различные замеры.

Методы геодезии на территории планируемой стройки

Во время работы по выставлению контрольных точек на определенных высотах главным условием считается найти одну главную точку, от которой будут браться все дальнейшие расчеты и замеры. Как правило, все замеры производятся при помощи специальной геодезической рейки, на которой имеются разные отметки.

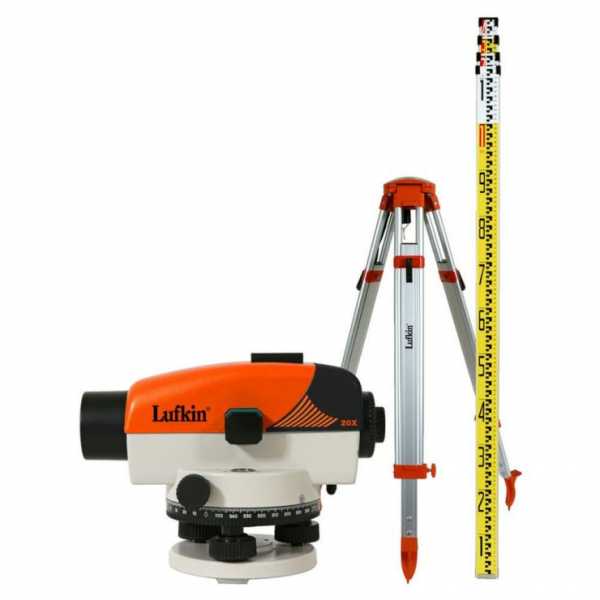

Стоит отметить, что данная рейка изготавливается как правило из древесины, однако встречаются рейки сделанные из алюминия. Практически все рейки имеют стандартную длину от 3 до 5 метров, важной особенностью рейки является ее универсальность в эксплуатации.

Обычная рейка для нивелира имеет две основные разметки нанесенные с разных сторон, одна из которых имеет шкалу показаний в метрах, вторая сторона имеет шкалу показателей в дюймах.

Так же рейка оснащена специальной рукояткой для удобного использования при работе на заданной точке.

Следует отметить, что алюминиевые рейки имеют еще и дополнительный специальный уровень, в котором имеется жидкость с пузырьком. Первым делом сначала нивелиром необходимо тщательно исследовать местность, где будут располагаться дальнейшие строительные работы.

Методика работы нивелира

Нивелир это специальный прибор, предназначенный для определения правильных и достоверных координат по высоте. При этом за условную точку нужно взять определенную метку установленную на участке поверхности земли.

Методика работы нивелира состоит в том, что он указывает данные по высоте, по диагонали, поперечные. Поэтому от правильной разметки данных и их расчеты будет виден конечный итог строительных работ.

Таким образом нивелир имеет огромное значение для проведения разного рода строительных работ.

Конструкция и классификация стандартных нивелиров

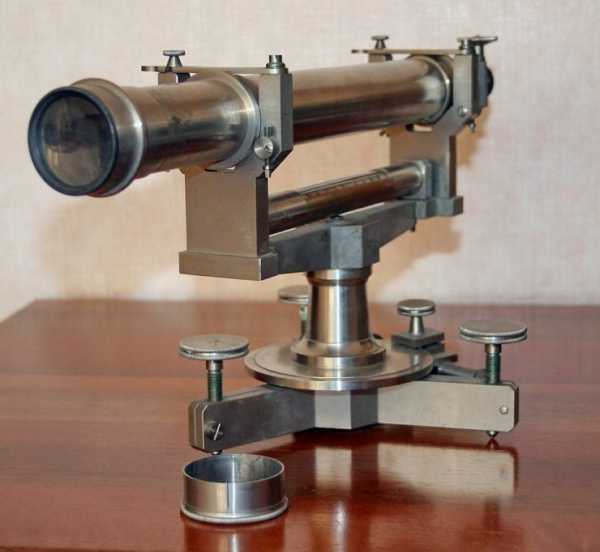

Сам по себе нивелир имеет весьма элементарную конструкцию, где на его трех ножках находится оптико-механический прибор со встроенными оптическими линзами.

При этом в работе нивелира допускается минимальная погрешность данных. Следует отметить, что оптика данного прибора может быть двух типов, где рисунок может быть прямым либо перевернутым соответственно и измерительная рейка должна быть перевернутой.

Практически каждый нивелир имеет специальный датчик уровня, который облегчает работу специалиста. При этом специалист периодически обязан перепроверять показания полученных от датчика уровня.

Однако, наиболее точным прибором по праву является автоматический измеритель, который указывает показания с отклонением. Модель данного типа стоит значительно дороже, чем более простые аналогичные модели.

Так же весьма эффективен в работе нивелир с электронной системой измерения, как правило, их весьма хорошо использовать в проектировании масштабных строительных объектах.

При этом такой тип нивелира весьма сложно подготовить в рабочий режим и пользоваться им в процессе работы тоже не так-то и легко.

Как правило, маркировка имеет мм/км, но погрешность нивелира должна иметь допуск в пределах от 1 см на 1 км расстояния до строительного объекта.

Краткая инструкция по эксплуатации нивелира

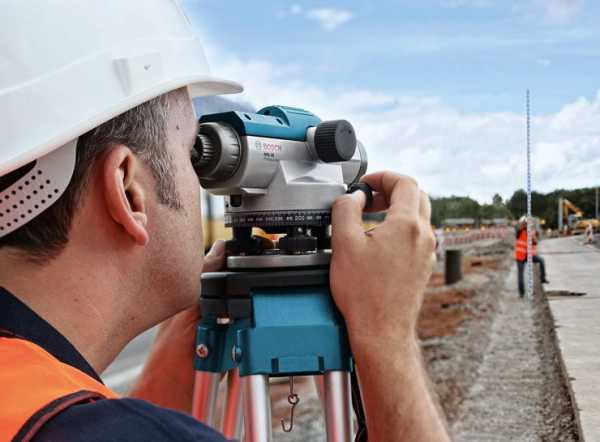

Итак, на начальном этапе необходимо установить, а потом и закрепить штатив специальными винтами для крепления. Как правило, штатив монтируется в положение горизонталь. После установки штатива в нужном положении его можно зажимать крепежными винтами.

Далее необходимо произвести установку самого нивелира на штатив, после чего закрепляем нивелир крепежными винтами. После этого необходимо установить правильное значение пузырькового уровня, что сделать не так и просто.

Следующим важным шагом в процессе работы с нивелиром является монтаж оптики. После установки крепежа всех основных элементов необходимо производить фокусировку полученных замеров.

Сам процесс фокусировки проводится с использованием специальной рейки, при этом полученные результаты будут весьма точными.

Таким образом, понять суть работы нивелира довольно просто, необходимо лишь четко понимать принцип его работы. Использовать нивелир сможет практически каждый грамотный человек.

Поэтому, если у вас возникли какие-либо сложности в процессе установки или выбора нивелира, то можете посмотреть на яркие и красочные фото нивелира. Так же вы сможете найти всю необходимую и подробную информацию как пользоваться лазерным уровнем.

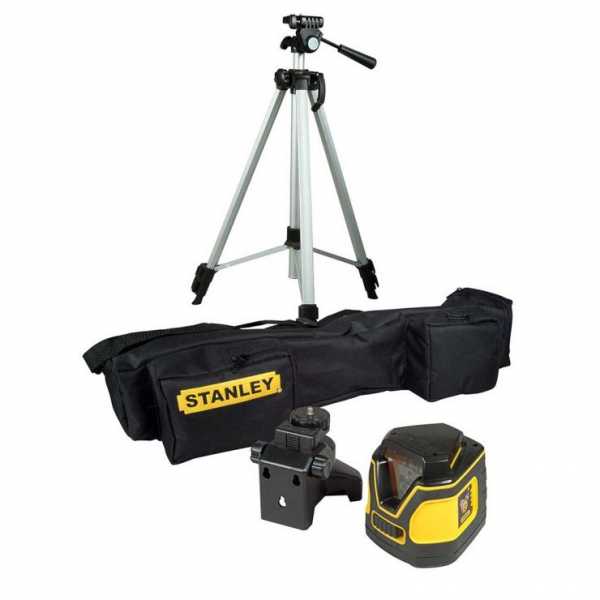

Безусловно лазерный нивелир это высокоточный прибор, однако он имеет весьма сложный процесс эксплуатации.

Все данные такого нивелира поступают при помощи точного оптического прибора это лазерный уровень. К тому же, в процессе работы с таким прибором необходимо знать много различных нюансов.

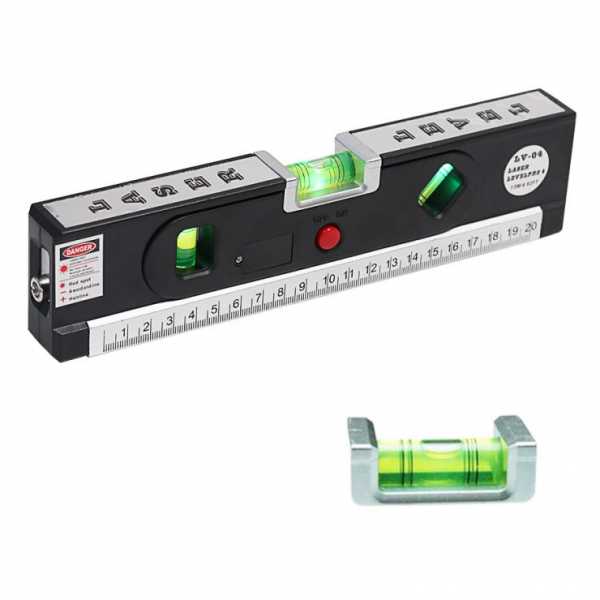

Фото нивелира




landshaftportal.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
