Содержание

Технические характеристики аккумуляторов серии НК

Технические характеристики аккумуляторов и аккумуляторных батарей серии НК

Изделие

Характеристики

Напряжение

 В

Номинальная ёмкость А/ч

Номинальный ток заряда А

Номинальный ток разряда А

Габариты, мм

L (L1) /  B  /  H

Масса, кг

Количество электро-

лита, л

Диаметр борнов

с электролитом

без электролита

НК-55П

5НК-55П

1,2

6

55

14

5,5

59/113/240

332/138/248

2,5

13,5

1,8

10,0

0,58

2,9

М5

НК-80

5НК-80

(5НК-80 III)



1,2

6

80

20

8

47/150/352

322(356)/170/393

4,46

26,3(26,5)

3,5

21,5(21,7)

0,8

4

М10

НК-125П

5НК-125П

(5НК-125П III)



1,2

6



125

32

12,5



78/137/360



443(470)/170/370



6,1



34,6 (34,8)



4,5



25,6 (25,8)



1,33



6,6

5НКЛБ-70

9НКЛБ-70

6,0

10,8

70

 20

 14

332/145/267

413/186/255

20,2

35

16

29

3,5

6,0

М14

Примечания:

1. L – длина, (L1) – длина с торцевой токосъемной колодкой, В – ширина, Н – высота.

2. П – обозначение пластикового корпуса.

3. Обозначение «III» в аккумуляторных батареях 5НК-80-III, 5НК-125П-III  означает исполнение с выводами на  торцевую стенку батареи. Для этих изделий длина и масса в таблице указаны в скобках.

4. Основной вариант поставки аккумуляторных батарей – без электролита. Поставка аккумуляторных батарей с электролитом осуществляется только при  их транспортировке специальным автотранспортом.

5. Возможно изготовление батарей на заказ для аварийного энергообеспечения различных стационарных объектов, в зависимости от системы резервного электропитания.



Технические характеристики аккумуляторов серии KL
Технические характеристики аккумуляторов серии KH
Аккумуляторные батареи с Сертификатом РМРС



valgen.ru

Особенности эксплуатации щелочных аккумуляторных батарей

Характеристики щелочных аккумуляторов

Типы аккумуляторов Номинальная емкость, А-ч Номинальное напряжение, В
НК-28 28 1,25
НЖ-22 22 1,25
НК-55 55 1,25
НЖ-45 45 1,25
НК-80 80 1,25
НЖ-60 60 1,25
В условном обозначении типа аккумулятора буквы означают электрохимическую систему аккумулятора:
  • «НК» — никель-кадмиевая;
  • «НЖ» — никель-железная;
  • Цифры после букв — номинальную емкость аккумулятора в ампер-часах.

Характеристики щелочных аккумуляторных батарей

Типы батарей Количество аккумуляторов в батарее Номинальная емкость, А-ч Номинальное напряжение, В
10НК-28КТ 10 28 12,50
10НЖ-22КТ 10 22 12,50
17НК-28К 17 28 21,25
17НЖ-22К 17 22 21,25
4НК-55КТ, 4НК-55К 4 55 5,00
4НЖ-45КТ, 4НЖ-45К 4 45 5,00
5НК-55К 5 55 6,25
5НЖ-45К 5 45 6,25
10НК-55К 10 55 12,50
10НЖ-45К 10 45 12,50
4НК-80КТ 4 80 5,00
4НЖ-60КТ 4 60 5,00
5НК-80КТ 5 80 6,25
5НЖ-60КТ 5 60 6,25
10НК-80К 10 80 12,50
10НЖ-60К 10 60 12,50

Введение в эксплуатацию аккумуляторов и батарей, не бывших в эксплуатации или хранившихся в разряженном состоянии без электролита:

  • Перед пуском в эксплуатацию аккумуляторы, как единично работающие, так и комплектуемые в батареи, подвергнуть растренировке с целью получения номинальной емкости;
  • С поверхности аккумуляторов и батарей удалите чистой ветошью пыль и соль, проверьте правильность последовательного соединения аккумуляторов в батарее и плотно затяните гайки межэлементных соединений. Следы ржавчины на деталях, не покрытых лаком, снимите ветошью, смоченной в керосине;
  • Аккумуляторы залейте электролитом, дайте постоять не менее 2 ч (для пропитки пластин) и проверьте вольтметром напряжение на каждом из них. В случае отсутствия напряжения на аккумуляторе оставьте его еще на 10 ч, после чего вновь проверьте напряжение. В случае отсутствия его — аккумулятор замените;
  • После 2-часовой пропитки проверьте уровень электролита над пластинами аккумуляторов, который должен быть не менее 5 и не более 12 мм над краем пластин.

Строгое соблюдение уровня электролита (не более 12 мм) требуется для предупреждения выплескивания электролита из аккумулятора во время заряда.

Примечание. Для уменьшения уровня электролита в аккумуляторе пользуйтесь резиновой грушей.

После установления уровня электролита аккумуляторам сообщите три тренировочных цикла токами согласно таблице.

Типы аккумуляторов Заряд Разряд
Время, ч Ток, А Ток, А Конечное напряжение, В
НЖ-22 6 5,5 2,8 1,0
НК-28 7,0 2,8
НЖ-45 11,2 5,5
НК-55 14,0 5,5
НЖ-60 15,0 8,0
НК-80 20,0 8,0

Напряжение в конце разряда должно быть не менее одного вольта на худшем аккумуляторе. Если отданная емкость будет не ниже номинальной, аккумуляторы могут быть пущены в эксплуатацию.

Примечание. Рекомендуется для улучшения качества аккумуляторов перед пуском в эксплуатацию сменить электролит на свежий.

Иногда аккумуляторы после длительного бездействия имеют временное снижение емкости. В этих случаях после контрольного цикла дайте заряд нормальным режимом, а разряд производите в течение восьми часов при постоянной силе тока, не обращая внимания на напряжение аккумуляторов.

В конце разряда нормальную силу тока поддерживайте с помощью внешнего источника тока. Для этого аккумуляторы подключите к зарядному агрегату так, чтобы положительный полюс аккумулятора был соединен с минусом зарядного устройства, а отрицательный – с плюсом. После такого глубокого разряда дайте заряд током нормального режима в течение 16 ч и аккумуляторы направьте в эксплуатацию. Последующие заряды производите в течение 6 ч нормальным током в каждой батарее.

Введение в эксплуатацию аккумуляторов и батарей, хранившихся залитыми электролитом

Аккумуляторы, хранившиеся с электролитом не больше одного года, вводите в эксплуатацию без смены электролита (при условии его соответствия требованиям настоящей инструкции).

При более длительном хранении электролит смените. Введение в эксплуатацию производите как аккумуляторы, не бывшие в эксплуатации.

Заряд щелочных аккумуляторов и батарей

Заряд производите от любого источника постоянного тока. Автоматический заряд без постоянного контроля параметров обеспечивают автоматические зарядные устройства серии УЗПС.
Для включения на заряд однотипные аккумуляторы или батареи соедините последовательно. Количество соединенных аккумуляторов определяется напряжением источника тока и напряжением аккумулятора в конце заряда. У исправного и правильно включенного аккумулятора напряжение при нормальном зарядном токе должно быть:

  • в начале заряда 1,40 В…1.45 В;
  • в конце заряда 1,75 В — 1,85 В.

При эксплуатации аккумуляторов и батарей применяйте следующие режимы заряда:

  • Нормальный – 6ч нормальным током;
  • Усиленный – 12 ч нормальным током, он сообщается:
  • при вводе в действие;
  • через каждые 10 циклов, а при нерегулярной работе один раз в месяц;
  • после смены электролита;
  • после глубоких разрядов ниже допустимых конечных напряжений, а также после разрядов слабыми токами, чередующимися с перерывами в течение 16 и более часов.
Перезаряды улучшают работу щелочных аккумуляторов.
  • Ускоренный – 2,5 ч силой тока вдвое больше нормальной и 2 ч – нормальной силой тока.

Никель – кадмиевые и никель-железные аккумуляторы можно заряжать более слабым током, соответственно увеличивая время заряда, однако снижать ток более чем на половину не рекомендуется.

ВНИМАНИЕ! Заряды слабыми токами ухудшают работу щелочных аккумуляторов, а поэтому применяйте их в случае крайней необходимости.
Не допускайте повышение температуры электролита при заряде выше 45° С для составных электролитов, и выше 35° С для электролитов без добавки лития едкого. В случае повышения температуры выше указанной прервите заряд и дайте аккумуляторам остыть.
Заряд аккумуляторов зимой на открытом воздухе при температуре ниже минус 10° С (до минус 30° С) производите нормальной силой тока в течение 7 ч. В случае необходимости заряжать аккумуляторы ниже минус 30° С их утеплите, закрыв войлоком, брезентом или другим материалом.

Примечание. Никель – железные аккумуляторы заряжать при температуре ниже минус 10° С не рекомендуется.

Во время заряда не допускайте выплёскивания электролита. Перед зарядом через каждые 10 циклов проверьте и доведите уровень электролита до норм.Проверьте отсутствие замыкания между стенками соседних аккумуляторов в результате возможного раздутия корпусов. При наличии замыкания напряжение батарей будет значительно ниже номинального.Для обнаружения замкнутых аккумуляторов производите замер зазоров между ними и замер их напряжений. У соприкасающихся аккумуляторов немедленно отверните пробки. Если после устранения замыкания зазор между аккумуляторами меньше 3 мм, изолируйте их листом тонкого эбонита, винипласта или резины.После устранения замыкания аккумуляторов сообщите им усиленный заряд.

Разряд щелочных аккумуляторов и батарей

Разряд щелочных аккумуляторов можно производить до конечного напряжения:
  • при 5-часовом и более длительном режиме разряда не ниже 1,0 В;
  • при 3-часовом режиме разряда не ниже 0,8 В;
  • при 1-часовом режиме разряда не ниже 0,5 В;

Конечное напряжение разряда аккумуляторных батарей определяйте как произведение числа аккумуляторов в батарее на конечное напряжение отдельного аккумулятора, соответственно режиму разряда.Автоматический разряд с заданными параметрами разряда обеспечивают устройства тестирования аккумуляторных батарей.

При эксплуатации аккумуляторов и батарей через каждые 100 – 150 циклов производите контрольные электрические испытания.Аккумуляторам или батареям сообщите два прогоночных цикла. Заряд производите током нормального режима в течение 12ч, разряд нормальным режимом до конечного напряжения 1,0 В у одного из аккумуляторов.

Контрольный цикл проводите в нормальным режимом.

На контрольном цикле производите замеры напряжения каждого аккумулятора:
  • при заряде – в начале и конце заряда;
  • при разряде – в начале разряда, через 6 ч, 7 ч и через 8 ч разряда.
Аккумуляторы, имеющие через 6 ч разряда напряжение 1.0В и ниже, замените.
Примечание. Контрольные испытания производите после смены электролита.

Никель-железные аккумуляторы могут эксплуатироваться при температуре не ниже минус 20° С, при этом они отдают не менее 70% номинальной емкости. Никель-кадмиевые аккумуляторы – не ниже минус 40° С, при этом они отдают 20% номинальной емкости.

Факторы, сокращающие срок службы аккумуляторов и батарей

  • систематические недозаряды;
  • глубокие разряды ниже конечных напряжений;
  • снижение уровня электролита ниже верхнего края пластин;
  • повышенная плотность электролита при температуре выше 0° С;
  • повышение температуры.

С рекомендациями по выбору зарядного устройства можно ознакомиться здесь.

Купить щелочные аккумуляторные батареи

По вопросу приобретения щелочных аккумуляторных батарей рекомендуем обращаться по адресу:

Общество с ограниченной ответственностью “АИТ-СПб”

Адрес: 197374, г. Санкт-Петербург, ул. Оптиков, 4

Телефон: 8 (812) 324-18-02; 8 (921) 847-12-11

Факс: 8 (812) 324-18-01

http://www.valgen.ru

kuppol.ru

Характеристики НК аккумуляторов

Электрические характеристики определяются назначением и режимами заряда и разряда батарей определенного типа. Наиболее высокие удельные характеристики имеют цилиндрические рулонные конструкции аккумуляторов, наиболее низкие – дисковые конструкции.

Никель-кадмиевый аккумулятор непосредственно после заряда имеет ЭДС, равную 1,45 В. При разряде свежезаряженного аккумулятора его напряжение вначале быстро снижается до 1,32–1,35 В, а затем изменяется медленно. В первый период в реакции токообразования участвует NiO2, присутствующий в небольшом количестве на поверхности частиц активного вещества.

Разрядные характеристики НК аккумуляторов при различных токах разряда представлены на рисунке 5.





1 – 1С; 2 –0,5С; 3 – 0,2С; 4 –0,1С

Рис. 5. Разрядные характеристики НК аккумуляторов при различных токах разряда при температуре окружающей среды 20 °С.



На рисунке 6 показаны зарядная и разрядная характеристики НК герметичного и негерметичного аккумуляторов, из которых видно, что при заряде негерметичного аккумулятора водород выделяется спустя 80% емкости, а в герметичном – процесса выделения водорода не происходит.





1 – разрядная кривая; 2 – зарядная кривая герметичного аккумулятора;

3 – зарядная кривая негерметичного аккумулятора

Рис. 6. Зарядные и разрядная характеристики НК герметичного и негерметичного аккумуляторов



На рисунке 7 показаны разрядные характеристики НК аккумуляторов при различной температуре окружающей среды при токе разряда 0,2С.





Рис. 7. Разрядные характеристики НК аккумуляторов при различной температуре окружающей среды при токе разряда 0,2С



Никель-кадмиевые батареи отличаются от свинцовых более низким саморазрядом. Вместе с тем, степень саморазряда никель-кадмиевых батарей существенно зависит от температуры окружающей среды.

Срок службы НК аккумуляторов зависит от режима эксплуатации. Если батарея работает в режиме циклирования, то срок службы зависит от глубины разряда при циклировании. Чем меньше глубина разряда, тем больше циклов заряда/разряда выдерживает батарея.



Различие в сроке службы аккумуляторов объясняется поведением положительного электрода при циклировании. Срок службы металлокерамического электрода ограничен коррозией никелевой металлокерамической основы, которая теряет прочность в процессе циклирования и перестает удерживать в порах активную массу уже на 700–800 циклах. Емкость ламельного электрода ограничена несколькими факторами: вымыванием активной массы из ламелей в процессе заряда из-за газовыделения; деградацией зерен гидроксида никеля в процессе циклирования и карбонизацией токопроводящей добавки графита, которая приводит к повышению внутреннего сопротивления положительного электрода, а следовательно, к уменьшению степени заряжаемости электрода. Средний срок службы ламельного электрода составляет 1000–1200 циклов.

НК аккумуляторы в режиме постоянного подзаряда могут оставаться работоспособными 10–30 лет. Следует учесть, что при каждом повышении температуры на 10°С сверх нормальной температуры эксплуатации (25°С) срок службы НК батареи снижается на 20%.

Заряд. Эффективность заряда НК батареи зависит от степени заряда и от температуры. Как правило, при степени заряда до 80% эффективность заряда остается высокой, а затем заметно снижается. Поэтому циклирование никель-кадмиевой батареи более эффективно и по энергии, и по сроку службы при глубине заряда до 80 %. При этом снижается (или в ряде случаев исключается) газовыделение, а, следовательно, и расход воды в электролите. Срок службы батареи при этом существенно увеличивается.

Способы заряда герметичных аккумуляторов.Заряд герметичных аккумуляторов обычно производится при постоянном токе, при этом сообщается количество электричества, составляющее 105–110% номинальной емкости. Нормированный ток заряда обычно составляет (0,1–0,3)Сном. Для герметичных аккумуляторов кроме контроля времени заряда также применяется контроль конечного напряжения заряда, внутреннего давления (при помощи сигнализаторов давления), и полученной емкости (при помощи электронных счетчиков ампер-часов). В некоторых случаях применяются датчики максимального напряжения, срабатывание которых зависит от температуры и (или) тока заряда. Зарядные устройства могут снабжаться термореле, которые выдают сигнал на отключение заряда при повышении температуры до заданного значения.

Для герметичных аккумуляторов следует избегать условий, при которых напряжение заряда достигает значения 1,6 В, так как это способствует выделению водорода. Цилиндрические аккумуляторы допускают заряд при коротком режиме номинированным током 0,4Сном в течение 3 ч, при этом разрядная емкость снижается на 10%.

При заряде аккумуляторов от источника с постоянным напряжением (около 1,6 В и ниже) может возникнуть явление, получившее название «тепловой разгон» (1.5, с. 45).



stydopedia.ru

Аккумулятор никель-кадмиевый

Аккумуляторы щелочные никель-кадмиевые используют для питания электроприборов и аппаратов различного предназначения. Благодаря возможности эксплуатации при низких температурах и хорошей нагрузочной способности, они получили широкое распространение в различных сферах.

Аккумуляторы НК производятся в соответствии с требовании Морского и Речного Регистров, а также МЭК в части судового электрооборудования. Судовые аккумуляторы НК производят в соответствии с ГОСТ 15150-69. Поэтому Вы можете быть уверены в долговечности и высоком качестве этих изделий, а также возможности их использования на судах и других плавсредствах.

Купить щелочной аккумулятор НК у нас достаточно просто. Это изделие является нашей складской позицией. Поскольку наше предприятие контролируют Морской и Речной Регистры, все поставки осуществляются в положенные сроки.

В отличии от других поставщиков, мы тщательно контролируем продукцию на всех этапах поставки, начиная от входного контроля при поступлении товара на склад, заканчивая добросовестным соблюдением всех условий для безопасной транспортировки изделий заказчику.  Поэтому наши постоянные клиенты отмечают отсутствие рекламаций и удобство работы с нами.



Гарантии изготовителя и срок службы



Изготовитель гарантирует бесперебойную работу аккумуляторов типа НК при соблюдении потребителем условий эксплуатации, транспортировки и хранения.

Гарантийный срок – 1 год с начала эксплуатации.

Календарный срок службы – не менее 5 лет.



Технические характеристики

Аккумуляторы НК производятся в соответствии со следующими нормативно-техническими документами: ТУ 16-90 ИЛБЕ.563330.001 ТУ, ИЛТГ.563334.011 ТУ, ИЛТГ.563337.101 ТУ.

Никель-кадмиевые аккумуляторы применяются при температуре от -40°С до +40°С. Предельная относительная влажность воздуха до 95%.

Воздействия механических факторов по группе М125 (ГОСТ 17516.1-90) с ускорением 3 g, частотой 10-100 Гц и длительностью воздействия от 2 до 20 с.

Основные технические характеристики аккумуляторов НК, представленных в нашем ассортименте, изложены в таблице.





Наименование параметра

Значение параметра для типа аккумуляторов

5НК-80

5НК-125

Номинальная ёмкость, А*ч

80

125

Номинальное напряжение, В

6

6

Ток заряда, А

20

32

Количество электролита, л

4

6,65

Габаритные размеры, мм

322*170*393

461*170*393

Масса с электролитом, кг

26,3

39,3

Срок сохраняемости, лет

5

5



Конструкция



Аккумуляторы НК состоят из положительных и отрицательных электродов ламельной конструкции. Они разделены между собой эбонитовым сепаратором. Блок электродов помещается в сосуд из стали. На крышках аккумуляторов есть специальные вентильные пробки.

Пример правильного наименования изделия для заказа: аккумулятор судовой 5НК 80, аккумулятор судовой 5НК-125. Но если Вы напишите по-другому, например, аккумулятор НК, аккумулятор НК 125, аккумулятор НК 55, щелочной аккумулятор нк 25, щелочные аккумуляторы нк 55, 5нк 55, аккумулятор 5нк 55, 5нк 125, 5нк 125 аккумулятор, аккумуляторы щелочные 5нк 125, мы всё равно поймём, что Вам необходимо, и подберем подходящие изделия.

Структура условного обозначения

ХНК-Х:

Х – количество последовательно соединенных аккумуляторов в батарее;

НК – никель-кадмиевая электрохимическая система;

Х – номинальная емкость, А.

planeta-sos.com

zait. АККУМУЛЯТОРЫ СЕРИИ HKzait. АККУМУЛЯТОРЫ СЕРИИ HK

1. При эксплуатации в качестве резервного источника питания наиболее предпочтителен комбинированный трёхступенчатый режим заряда.

Ступень 1 — Интенсивный заряд
Заряд стабилизированным током 0,2Сн до напряжения 1,6 В. на аккумулятор.

Ступень 2 — Режим подзаряда
Заряд стабилизированным напряжением до снижения зарядного тока до 0,02Сн
Для оптимальной заряжаемости аккумуляторов зарядное напряжение второй ступени необходимо корректировать в зависимости от окружающей температуры — при повышении температуры напряжение должно быть снижено с целью уменьшения выкипания, при понижении температуры напряжение заряда должно быть повышено для увеличения степени заряженности. Зависимость зарядного напряжения аккумулятора от окружающей температуры определяется следующей формулой:
Uзар. = Uo + 0,003·(25 — tокр.), где
Uзар. — зарядное напряжение, В/аккумулятор,
Uo — начальное напряжение (1,53 — 1,58 В в зависимости от типа аккумулятора и условий эксплуатации)
tокр — окружающая температура, °С,
0,003 — температурный коэффициент.

Ступень 3 — Режим компенсации саморазряда (режим компенсационного подзаряда).
Подзаряд стабилизированным напряжением 1,42 — 1,43 В. на аккумулятор
Описанный выше трёхступенчатый режим заряда позволяет обеспечить не менее 90% степень заряженности в сочетании с минимальным выкипанием электролита. В таком режиме периодичность доливки аккумуляторов не чаще одного раза в 6 месяцев.

2. Двухступенчатый режим заряда (Ступень 1 + ступень 3) позволяет обеспечить не менее 80% степень заряженности в сочетании с минимальным выкипанием электролита.
3. Двухступенчатый режим заряда (Ступень 1 + ступень 2) позволяет обеспечить не менее 90% степень заряженности, но при этом будет иметь место несколько большее выкипание электролита по сравнению с использованием режима третьей ступени.
4. Одноступенчатый режим (Ступень 2) позволит обеспечить до 90% степень заряженности, но батарея будет дольше набирать ёмкость после аварийного разряда. Также будет иметь место несколько большее выкипание электролита.
5. Одноступенчатый режим (Режим ступени 1 без отключения) позволит обеспечить 90–95% степень заряженности, но при этом будет происходить достаточно сильное выкипание электролита, в связи с чем использование данного режима без отключения нежелательно.

Перед началом эксплуатации, для полноценной работы рекомендуется ввести аккумуляторы в действие следующим образом:
Сообщить 2 тренировочных цикла режимом: заряд током 0,2Сн в течение 10 часов на первом цикле и 8 часов на втором цикле, разряд током 0,2Сн в течение 4 ч на первом цикле и до 1,0 В на втором цикле. Затем сообщить контрольный цикл режимом: заряд током 0,2Сн в течение 8 часов, перерыв 1 час, разряд током 0,2Сн до 1,0 В.
После этого сообщить заряд током 0,2Сн в течение 10 ч. По окончании заряда батарею отключить от зарядного устройства.
Заряд проводить от источника постоянного или выпрямленного тока, максимальное рабочее напряжение которого должно быть не менее (2*n) В, где n — количество аккумуляторов, соединенных последовательно.
Постоянная работа в буферном режиме приводит к снижению емкости аккумуляторов. Этот процесс имеет обратимый характер. Для восстановления емкости рекомендуется при необходимости провести переподготовку аккумуляторов, режимом аналогичным вводу в эксплуатацию.

www.zait.ru

Особенности эксплуатации щелочных аккумуляторных батарей

Характеристики щелочных аккумуляторов


Типы аккумуляторов Номинальная емкость, А-ч Номинальное напряжение, В
НК-28 НЖ-2228 221,25
НК-55 НЖ-4555 451,25
НК-80 НЖ-6080 601,25

В условном обозначении типа аккумулятора буквы означают электрохимическую систему аккумулятора:
  • «НК» — никель-кадмиевая;
  • «НЖ» — никель-железная;
  • Цифры после букв — номинальную емкость аккумулятора в ампер-часах.

Характеристики щелочных аккумуляторных батарей


Типы батарейКоличество аккумуляторов в батарееНоминальная емкость, А-чНоминальное напряжение, В
10НК-28КТ 10НЖ-22КТ1028 2212,50
17НК-28К 17НЖ-22К1728 2221,25
4НК-55КТ, 4НК-55К 4НЖ-45КТ, 4НЖ-45К455 455,00
5НК-55К 5НЖ-45К555 456,25
10НК-55К 10НЖ-45К1055 4512,50
4НК-80КТ 4НЖ-60КТ480 605,00
5НК-80КТ 5НЖ-60КТ580 606,25
10НК-80К 10НЖ-60К1080 6012,50

Введение в эксплуатацию аккумуляторов и батарей, не бывших в эксплуатации или хранившихся в разряженном состоянии без электролита:

  • Перед пуском в эксплуатацию аккумуляторы, как единично работающие, так и комплектуемые в батареи, подвергнуть растренировке с целью получения номинальной емкости;
  • С поверхности аккумуляторов и батарей удалите чистой ветошью пыль и соль, проверьте правильность последовательного соединения аккумуляторов в батарее и плотно затяните гайки межэлементных соединений. Следы ржавчины на деталях, не покрытых лаком, снимите ветошью, смоченной в керосине;
  • Аккумуляторы залейте электролитом, дайте постоять не менее 2 ч (для пропитки пластин) и проверьте вольтметром напряжение на каждом из них. В случае отсутствия напряжения на аккумуляторе оставьте его еще на 10 ч, после чего вновь проверьте напряжение. В случае отсутствия его — аккумулятор замените;
  • После 2-часовой пропитки проверьте уровень электролита над пластинами аккумуляторов, который должен быть не менее 5 и не более 12 мм над краем пластин.

Строгое соблюдение уровня электролита (не более 12 мм) требуется для предупреждения выплескивания электролита из аккумулятора во время заряда.

Примечание. Для уменьшения уровня электролита в аккумуляторе пользуйтесь резиновой грушей.

После установления уровня электролита аккумуляторам сообщите три тренировочных цикла токами согласно таблице.

Типы аккумуляторовЗарядРазряд
Время, чТок, АТок, АКонечное напряжение, В
НЖ-2265,52,81,0
НК-287,02,8
НЖ-4511,25,5
НК-5514,05,5
НЖ-6015,08,0
НК-8020,08,0

Напряжение в конце разряда должно быть не менее одного вольта на худшем аккумуляторе. Если отданная емкость будет не ниже номинальной, аккумуляторы могут быть пущены в эксплуатацию.

Примечание. Рекомендуется для улучшения качества аккумуляторов перед пуском в эксплуатацию сменить электролит на свежий.

Иногда аккумуляторы после длительного бездействия имеют временное снижение емкости. В этих случаях после контрольного цикла дайте заряд нормальным режимом, а разряд производите в течение восьми часов при постоянной силе тока, не обращая внимания на напряжение аккумуляторов.
В конце разряда нормальную силу тока поддерживайте с помощью внешнего источника тока. Для этого аккумуляторы подключите к зарядному агрегату так, чтобы положительный полюс аккумулятора был соединен с минусом зарядного устройства, а отрицательный – с плюсом. После такого глубокого разряда дайте заряд током нормального режима в течение 16 ч и аккумуляторы направьте в эксплуатацию.Последующие заряды производите в течение 6 ч нормальным током в каждой батарее.

Введение в эксплуатацию аккумуляторов и батарей, хранившихся залитыми электролитом

Аккумуляторы, хранившиеся с электролитом не больше одного года, вводите в эксплуатацию без смены электролита (при условии его соответствия требованиям настоящей инструкции).

При более длительном хранении электролит смените. Введение в эксплуатацию производите как аккумуляторы, не бывшие в эксплуатации.

Заряд щелочных аккумуляторов и батарей

Заряд производите от любого источника постоянного тока. Автоматический заряд без постоянного контроля параметров обеспечивают автоматические зарядные устройства серии УЗПС.
Для включения на заряд однотипные аккумуляторы или батареи соедините последовательно. Количество соединенных аккумуляторов определяется напряжением источника тока и напряжением аккумулятора в конце заряда. У исправного и правильно включенного аккумулятора напряжение при нормальном зарядном токе должно быть:

  • в начале заряда 1,40 В…1.45 В;
  • в конце заряда 1,75 В — 1,85 В.

При эксплуатации аккумуляторов и батарей применяйте следующие режимы заряда:

  • Нормальный – 6ч нормальным током;
  • Усиленный – 12 ч нормальным током, он сообщается:
  • при вводе в действие;
  • через каждые 10 циклов, а при нерегулярной работе один раз в месяц;
  • после смены электролита;
  • после глубоких разрядов ниже допустимых конечных напряжений, а также после разрядов слабыми токами, чередующимися с перерывами в течение 16 и более часов.
Перезаряды улучшают работу щелочных аккумуляторов.
  • Ускоренный – 2,5 ч силой тока вдвое больше нормальной и 2 ч – нормальной силой тока.

Никель – кадмиевые и никель-железные аккумуляторы можно заряжать более слабым током, соответственно увеличивая время заряда, однако снижать ток более чем на половину не рекомендуется.

ВНИМАНИЕ! Заряды слабыми токами ухудшают работу щелочных аккумуляторов, а поэтому применяйте их в случае крайней необходимости.
Не допускайте повышение температуры электролита при заряде выше 45° С для составных электролитов, и выше 35° С для электролитов без добавки лития едкого. В случае повышения температуры выше указанной прервите заряд и дайте аккумуляторам остыть.
Заряд аккумуляторов зимой на открытом воздухе при температуре ниже минус 10° С (до минус 30° С) производите нормальной силой тока в течение 7 ч. В случае необходимости заряжать аккумуляторы ниже минус 30° С их утеплите, закрыв войлоком, брезентом или другим материалом.

Примечание. Никель – железные аккумуляторы заряжать при температуре ниже минус 10° С не рекомендуется.

Во время заряда не допускайте выплёскивания электролита. Перед зарядом через каждые 10 циклов проверьте и доведите уровень электролита до норм.Проверьте отсутствие замыкания между стенками соседних аккумуляторов в результате возможного раздутия корпусов. При наличии замыкания напряжение батарей будет значительно ниже номинального.Для обнаружения замкнутых аккумуляторов производите замер зазоров между ними и замер их напряжений. У соприкасающихся аккумуляторов немедленно отверните пробки. Если после устранения замыкания зазор между аккумуляторами меньше 3 мм, изолируйте их листом тонкого эбонита, винипласта или резины.После устранения замыкания аккумуляторов сообщите им усиленный заряд.


Разряд щелочных аккумуляторов и батарей

Разряд щелочных аккумуляторов можно производить до конечного напряжения:

  • при 5-часовом и более длительном режиме разряда не ниже 1,0 В;
  • при 3-часовом режиме разряда не ниже 0,8 В;
  • при 1-часовом режиме разряда не ниже 0,5 В;

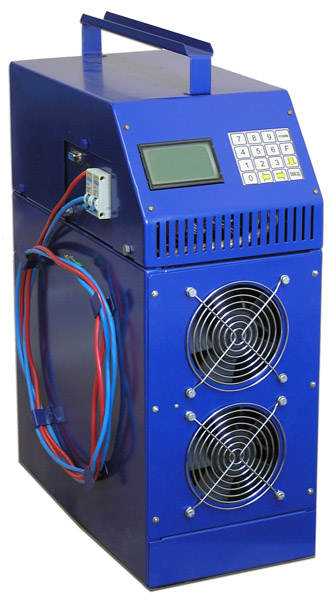

Конечное напряжение разряда аккумуляторных батарей определяйте как произведение числа аккумуляторов в батарее на конечное напряжение отдельного аккумулятора, соответственно режиму разряда.Автоматический разряд с заданными параметрами разряда обеспечивают устройства тестирования аккумуляторных батарей.

При эксплуатации аккумуляторов и батарей через каждые 100 – 150 циклов производите контрольные электрические испытания.Аккумуляторам или батареям сообщите два прогоночных цикла. Заряд производите током нормального режима в течение 12ч, разряд нормальным режимом до конечного напряжения 1,0 В у одного из аккумуляторов.

Контрольный цикл проводите в нормальным режимом.

На контрольном цикле производите замеры напряжения каждого аккумулятора:
  • при заряде – в начале и конце заряда;
  • при разряде – в начале разряда, через 6 ч, 7 ч и через 8 ч разряда.
Аккумуляторы, имеющие через 6 ч разряда напряжение 1.0В и ниже, замените.
Примечание. Контрольные испытания производите после смены электролита.

Никель-железные аккумуляторы могут эксплуатироваться при температуре не ниже минус 20° С, при этом они отдают не менее 70% номинальной емкости.Никель-кадмиевые аккумуляторы – не ниже минус 40° С, при этом они отдают 20% номинальной емкости.

Факторы, сокращающие срок службы аккумуляторов и батарей

  • систематические недозаряды;
  • глубокие разряды ниже конечных напряжений;
  • снижение уровня электролита ниже верхнего края пластин;
  • повышенная плотность электролита при температуре выше 0° С;
  • повышение температуры.

www.eti.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
