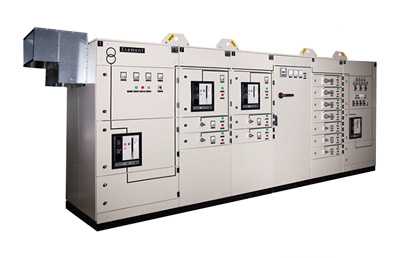

Низковольтные комплектные устройства НКУ - статьи и новости компании «ОЛТЕК»

29.06.2017

В сложных сетях постоянного и переменного тока необходимо обеспечить его автоматизированное распределение по потребителям, а также гарантировать надежную работу различного вспомогательного оборудования. Одним из ключевых звеньев, выполняющих данные функции, являются НКУ – низковольтные комплектные устройства.

Классификация

Расшифровка НКУ показывает, что данные аппараты ограничены в использовании по максимальному напряжению электрической сети – обычно не более 1000 В. Тем не менее, функционал у них довольно разнообразный. Конкретная электрическая схема НКУ зависит, прежде всего, от назначения комплектного устройства.


Наиболее распространенные сферы применения оборудования:

  • главный распределительный щит (ГРЩ) – данный тип НКУ используется в качестве корневого распределительного устройства и устанавливается обычно сразу же после трансформатора;
  • щиты автоматического ввода резерва (ЩАВР) – такие комплектные устройства позволяют обеспечить быстрое переключение питания оборудования между несколькими независимыми источникам;
  • щиты управления оборудованием – обеспечивают надежную работу, защиту и удобство обслуживания систем централизованного освещения, вентиляции, противопожарной безопасности и пр.;
  • учетно-распределительные щиты – относительно компактные устройства, устанавливаемые на этажах или возле помещений и осуществляющие учет распределяемой по конкретным потребителям электрической энергии.

НКУ, ГОСТ

Требования по технологии изготовления, оформлению конструкторской документации, маркировке, условиям транспортировки/хранения прописаны в действующих государственных стандартах на низковольтные комплектные устройства:

  • технические условия изготовления – ГОСТ Р 51321.1;
  • требования, касающиеся безопасности, – ГОСТ Р 51321.1 и ГОСТ 12.2.007.0;
  • требования по оформлению документации – ГОСТ Р 51732 и ГОСТ Р 51778;
  • требования к маркировке – ГОСТ 18620-86;
  • требования к таре и упаковке – ГОСТ 18620-86, ГОСТ 23216, ГОСТ 23216-78, ГОСТ 9.014-78, ГОСТ 23216-78, ГОСТ 12302-83 и ГОСТ 20259;
  • требования к транспортировке и хранению – ГОСТ 23216, ГОСТ15150, ГОСТ15150, ГОСТ23216 и ГОСТ15150.

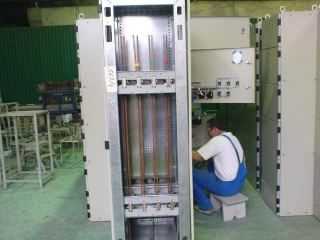

Сборка, монтаж и условия эксплуатации НКУ

При сборке и монтаже низковольтных комплектных устройств необходимо обеспечить беспрепятственный доступ ко всему установленному оборудованию, а также элементам стыковки. Все винтовые соединения должны быть снабжены защитой от самоотвинчивания. Рекомендуется использовать цветовую маркировку силовых шин НКУ: желтый цвет для фазы A, зеленый – для фазы B, красный – для фазы C и желто-зеленый – для совмещенной (PEN) шины. Чередование расцветок осуществляется со стороны прохода обслуживающего персонала.

Эксплуатация и обслуживание низковольтных комплектных устройства должны выполняться согласно действующих «Правил технической эксплуатации электрических станций и сетей РФ» и комплектной эксплуатационной документации.

Заказать сборку НКУ любого типа в Москве по привлекательным ценам вы сможете в компании «Олтек».


Читайте также:

Возврат к списку

www.oltek.ru

Технические характеристики НКУ.

Назначение

Низковольтное комплектное устройство НКУ предназначено для приема, распределения и учета электрической энергии трехфазного переменного тока частотой 50 и 60 Гц напряжением 380/220В в сетях с изолированной или глухозаземлённой нейтралью, и для управления электрооборудованием и защиты его от последствий коротких замыканий и перегрузок.

Дополнительная информация в каталоге →

Шкафы НКУ применяются для комплектования гране форматорных подстанций, в системах электроснабжения и автоматики тромышленных предприятий и коммунальной сферы. В зависимости от гребований Заказчика на основе НКУ могут быть реализованы комплектные устройства распределения и управления электроприводами, так и отдельные щиты или шкафы управления, распределения и автоматики.

НКУ представляет собой комбинацию низковольтных коммутационных аппаратов с устройствами управления, измерения, cсигнализации, защиты, регулирования и т.п. Все аппараты монтируются в одном или нескольких шкафах на единой конструктивной основе с соответствующими внутренними электрическими и механическими соединениями.

Структурный состав НКУ представлен следующим оборудованием:

  • шкафы ввода (ШВ) предназначены для подключения силовых вводов и передачи электроэнергии на секции и отходящие фидеры.
  • шкафы секционные (ШС), с АВР или без него, обеспечивают секционирование сборных шин НКУ.
  • шкафы отходящих линий (ШЛ) предназначены для распределения электроэнергии с главных шин на отходящие фидеры.
  • шкафы кабельных соединений (ШК) и шкафы шинных соединений (ШШ) зля шинно-кабельной развязки между шкафами и отходящими линиями.
  • шкафы свободного проектирования (ШСП) разрабатываются как шкафы релейной защиты и автоматики, шкафы содержащие конденсаторные установки, частотно-регулируемые приводы, контрольно-измерительные приборы и другую аппаратуру.

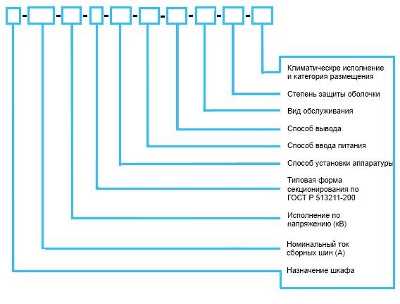

Структура условного обозначения НКУ

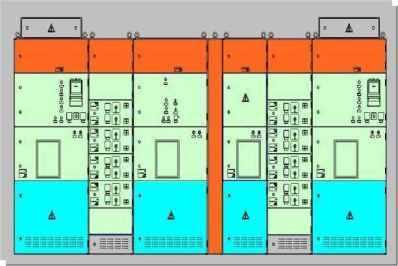

Особенности конструкции

Конструкция НКУ имеет модульный принцип построения, что позволяет выполнять шиты любой конфигурации с различными вариантами разделения функциональных узлов. НКУ предлагает широкий диапазон решений в плане размеров, типов присоединений, способов установки оборудования, эксплуатационных показателей. Взаимозаменяемость функциональных блоков дает возможность создавать различные комбинации и проводить модернизацию электроустановок, согласно потребностям Заказчика и требованиям проекта.

Широкий набор схемных решений НКУ обеспечивает свободу выбора технических решений для каждого заказа. Применение выключателей нагрузки с предохранителями, автоматических выключателей с микропроцессорными блоками, современных устройств управления и сигнализации, позволяет выполнять НКУ со схемами различного уровня сложности.

Необходимое электрооборудование устанавливается в стационарные или выдвижные модули, все органы управления находятся на лицевой стороне. Контроль работы и управление осуществляется без открывания дверей. По желанию Заказчика все приборы индикации могут быть вынесены в отдельный конструктивный блок. Установка выдвижных модулей с оборудованием или применение аппаратов выкатного или втычного исполнения позволяет выполнять их обслуживание без снятия напряжения и обеспечивает безопасность проведения работ. Наличие электромеханических блокировок предотвращает возможные ошибки эксплуатационного персонала.

Конструктивные решения позволяют обеспечить необходимую форму внутреннего секционирования функциональных узлов по ГОСТ Р 51321.1. Применение в качестве коммутационной аппаратуры и устройств управления и релейной защиты оборудования ведущих зарубежных фирм обеспечивают высокую надежность работы НКУ.

Использование современных автоматических выключателей с микропроцессорными блоками и устройств управления позволяет осуществит! интеграцию распределительных устройств на базе НКУ в автоматизированную систему телемеханики, контроля и учета электроэнергии.

Технические характеристики

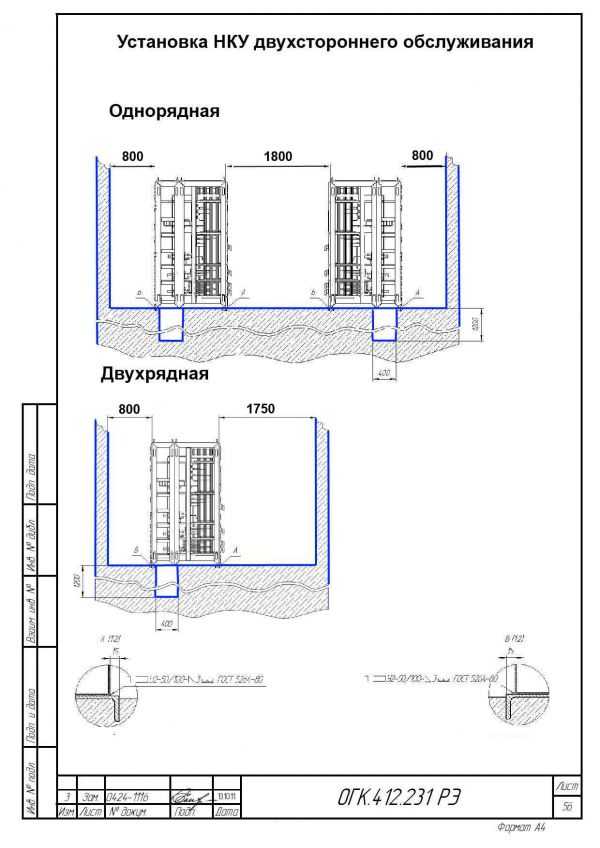

Монтаж и способы установки НКУ

Монтаж НКУ выполняется в помещениях, удовлетворяющих эксплуатационным требованиям для оборудования данного класса. Погрузочно-разгрузочные работы и монтаж должны производиться с соблюдением «Правил техники безопасности при эксплуатации электроустановок потребителей» и «Правил технической эксплуатации электроустановок потребителей». При установке НКУ должны быть обеспечены минимальные проходы для персонала, а также допустимые отклонения.

Так же различают варианты по способу крепления НКУ к полу. Установка шкафов НКУ на капитальный пол или фальшпол (фундаментную монтажную раму). В первом случае шкаф монтируется на фундаменте после разметки, сверления отверстий и установки дюбелей. Крепление цоколя шкафа НКУ выполняется крепежным элементом и фиксатором.

Во втором случае цоколь НКУ закрепляется на закладном швеллере монтажной рамы болтовым соединением. Швеллер монтируется на фальшпол и пространство между капитальным полом и фальшполом служит для подводки кабеля.

После завершения монтажных работ по установке шкафов НКУ, выполняется подвод кабелей отходящих фидеров в кабельные отсеки и шкафы. Конструкция НКУ предусматривает подвод кабелей сверху или снизу. Способ подвода оговаривается в заказе (опросном листе).

Затем производят стыковку магистральных шин с распределительными шинами. Далее производят монтаж оборудования, которое по условиям транспортирования поставлялось отдельно от шкафов, и выполняют монтаж электрических соединений и отладку схемы. А также проводят все прочие пуско-наладочные и монтажные операции, предшествующие пуску в эксплуатацию НКУ, в соответствии с имеющейся технической документацией.

Комплектность поставки, условия транспортирования и хранения

Состав НКУ определяется конкретным заказом, согласно опросному листу. Комплект поставки соответствует комплектовочной ведомости на НКУ.

В состав НКУ могут входить:

  • шкафы НЕСУ, количество и назначение которых определяется заказом;
  • ключи от дверей - количество определяется из конструктива шкафов;
  • запасные части и принадлежности (ЗИП) поставляются согласно ведомости;
  • монтажные материалы - по требованию согласно ведомости;
  • тележка гидравлическая для подъема и съема автоматических выключателей - по требованию заказчика или из конструкции НКУ;
  • комплект документации на НКУ.

Эксплуатационные документы на НКУ включают:

  • паспорт с отметкой технического контроля;
  • паспорта, тех. описания и прочая документация на комплектующую аппаратуру- согласно стандартам или техническим условиям на аппаратуру;
  • руководство по эксплуатации на НКУ;
  • схемы главных цепей (опросный лист) и схемы вспомогательных цепей;
  • чертеж общего вида НКУ;
  • ведомость ЗИП.

Шкафы НКУ поставляются с полностью смонтированной и отрегулированной аппаратурой главных и вспомогательных цепей, запасные части - согласно опросному листу и рабочим чертежам.

Шкафы НКУ изготавливаются и поставляются отдельными шкафами или секциями подготовленными для сборки на месте монтажа. Транспортная секция представляет собой один или несколько шкафов- собранных на общем цоколе. Транспортирование НКУ осуществляется в упаковке в виде отдельного грузового места (разбивка на грузовые места зависит от конкретного заказа). Условия транспортирования по ГОСТ 23216-78, а в части воздействия климатических факторов 4(Ж2) по ГОСТ 15150.Крепление груза в транспортных средствах и транспортирование осуществляют в соответствии с правилами- действующими на данном виде транспорта и по манипуляционным знакам, нанесенным на таре.

Условия хранения

Условия хранения НКУ 2(C) по ГОСТ 15150-69. Предельный срок хранения НКУ 3 года. Шкафы должны храниться в упакованном виде в закрытых помещениях и распаковываться непосредственно перед началом монтажа, после окончания всех строительных работ.

Наша гарантия

НКУ поставляется в максимальной заводской готовности. Высокие надежность и ресурс применяемого оборудования и качество заводского изготовления позволяют значительно увеличить срок службы НКУ и сократить затраты при эксплуатации. Срок службы НКУ - не менее 25лет.

Гарантированный срок эксплуатации НКУ составляет 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки.

kontinent-energo.ru

Низковольтное комплектное устройство - это... Что такое Низковольтное комплектное устройство?


Низковольтное комплектное устройство
Совокупность низковольтных аппаратов, устройств управления, измерения, сигнализации, защиты, регулирования и т.п., смонтированных на единой конструкторской основе со всеми внутренними элементами и механическими соединениями и конструктивными элементами (по ГОСТ 22789-94 СТ МЭК 439-1-85)
Источник: Термины и определения в электроэнергетике. Справочник

Строительный словарь.

  • Нетоковедущая часть
  • Низшее напряжение трансформатора

Смотреть что такое "Низковольтное комплектное устройство" в других словарях:

  • Низковольтное комплектное устройство — Связать? Низковольтное комплектное устройство(НКУ)  совокупность низковольтных аппаратов, устройств управления, измерения, сигнализации, защиты, регулирования и т. п.; смонтированных на ед …   Википедия

  • низковольтное комплектное устройство — 3.3.102 низковольтное комплектное устройство (НКУ): Совокупность низковольтных аппаратов, устройств управления, измерения, сигнализации, защиты, регулирования и т.п., смонтированных на единой конструкторской основе со всеми внутренними элементами …   Словарь-справочник терминов нормативно-технической документации

  • низковольтное комплектное устройство распределения и управления для строительных площадок (НКУ СП) — 2.1.101 низковольтное комплектное устройство распределения и управления для строительных площадок (НКУ СП) (low voltage switchgear and controlgear assemby for construction sites (ACS): Комбинация одного или нескольких трансформаторных или… …   Словарь-справочник терминов нормативно-технической документации

  • силовое комплектное устройство распределения и управления — СНКУ Низковольтное комплектное устройство распределения и управления, применяемое для распределения и управления энергией всех типов нагрузок промышленного, коммерческого и аналогичного назначений, не предназначенное для управления не… …   Справочник технического переводчика

  • силовое комплектное устройство распределения и управления — СНКУ Низковольтное комплектное устройство распределения и управления, применяемое для распределения и управления энергией всех типов нагрузок промышленного, коммерческого и аналогичного назначений, не предназначенное для управления не… …   Справочник технического переводчика

  • силовое комплектное устройство распределения и управления — СНКУ Низковольтное комплектное устройство распределения и управления, применяемое для распределения и управления энергией всех типов нагрузок промышленного, коммерческого и аналогичного назначений, не предназначенное для управления не… …   Справочник технического переводчика

  • комплектное распределительное устройство — Электрическое распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.… …   Справочник технического переводчика

  • комплектное распределительное устройство — Электрическое распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.… …   Справочник технического переводчика

  • Комплектное распределительное устройство — Распределительное устройство (РУ) электроустановка, служащая для приёма и распределения ОРУ электрической энергии. Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства… …   Википедия

  • Открытое распределительное устройство — Распределительное устройство (РУ) электроустановка, служащая для приёма и распределения ОРУ электрической энергии. Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства… …   Википедия

dic.academic.ru

НКУ - это... Что такое НКУ?

  • НКУ КА — наземный комплекс управления космическими аппаратами косм. Словарь: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. 318 с …   Словарь сокращений и аббревиатур

  • НКУ — 2.3.2. НКУ , защищенное с передней стороны (см. черт. С.2): НКУ открытое, имеющее с передней стороны степень защиты не менее IР2Х. Доступ к частям, находящимся под напряжением, возможен с других сторон. Источник …   Словарь-справочник терминов нормативно-технической документации

  • НКУ — См. Вспомогательная цепь низковольтного комплектного устройства …   Коммерческая электроэнергетика. Словарь-справочник

  • НКУ — См. Главная цепь низковольтного комплектного устройства …   Коммерческая электроэнергетика. Словарь-справочник

  • НКУ — – Низковольтное комплектное устройство …   Коммерческая электроэнергетика. Словарь-справочник

  • НКУ — наземный комплекс управления Народный конгресс Уганды (партия) …   Словарь сокращений русского языка

  • НКУ распределения и управления, прошедшее частичные типовые испытания — НКУ распределения и управления, включающее в себя узлы, прошедшие типовые испытания, и узлы, не подвергаемые типовым испытаниям, при условии, что технические характеристики последних являются производными (полученными, например, расчетом) от… …   Справочник технического переводчика

  • НКУ с защитой от воздействия электрической дуги — комплектное устройство с защитой от электрической дуги низковольтное комплектное устройство с защитой от электрической дуги НКУ распределения и управления с защитой от электрической дуги [Интент] EN arc resistant switchgear A type of switchgear… …   Справочник технического переводчика

  • НКУ распределения и управления для строительных площадок (НКУ СП) — Комбинация одного или нескольких трансформаторных устройств или коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты и регулирования со всеми внутренними электрическими и механическими соединениями и конструктивными …   Справочник технического переводчика

  • НКУ с устройствами ограничения воздействия внутренней дуги — [Интент] Параллельные тексты EN RU Assemblies equipped with devices limiting internal arc effects (active protection) A design philosophy which is completely different from that just considered consists in guaranteeing the resistance to internal… …   Справочник технического переводчика

  • sokrasheniya.academic.ru

    Типы низковольтных комплектных устройств

    Низковольтные комплектные устройства (НКУ)  представляют  электротехнические устройства, которые служат для приема и распределения трехфазного переменного электрического тока напряжением 380 В.  Помимо этого НКУ предназначены для управления подключенным электрооборудованием и его защиты от перегрузок и коротких замыканий.

    В настоящее время отечественный электротехнический рынок представлен большим разнообразием конструктивных устройств и типов низковольтных устройств – ВРУ, РУ, ЩО,  ГРЩ  и других.  НКУ находят повсеместное применение прежде всего в энергетике, металлургии, нефтехимии, машиностроении, горнорудной и других отраслях промышленности и  в аграрном секторе.  Без НКУ не обходится строительство и обслуживание железнодорожных и автовокзалов, аэропортов и портовых сооружений, гостиниц, торговых и бизнес центров, а также различных общественных и административных зданий.  Настоящее время предъявляет высокие требования к качеству и безопасности пользования низковольтными комплектными устройствами, в связи с чем отечественные производители уделяют повышенное внимание соблюдению технологических норм и правил при их изготовлении с использованием отечественных и лучших зарубежных комплектующих.

    По своему конкретному и специфическому назначению и конструктивным особенностям низковольтные комплектные устройства классифицированы на следующие основные типы:

    Так по способу размещения низковольтные устройства подразделяются на стационарного, временного, наружного и внутреннего типа.  Стационарные НКУ, как определено названием этого типа предназначены для размещения на месте проектной установки, временные для временной установки по мере необходимости.  НКУ наружного типа предназначаются для установки и их эксплуатации на открытом пространстве, внутренние устройства – только для установки внутри помещений.  Внутренние низковольтные комплектные устройства в свою очередь подразделяются на настенные устройства, напольные и устройства, монтируемые в различных нишах.

    По своим конструктивным особенностям НКУ  подразделяются на устройства открытого исполнения – различные блоки, щиты, панели и закрытого защищенного  исполнения – в виде специальных шкафов и ящиков.  По своим функциональным назначениям устройства делятся на НКУ ввода, распределительные НКУ, трансформаторные, розеточные и другие.

    Несмотря на многообразие типов низковольтных комплектных устройств всем им при изготовлении присваиваются определенные степени защиты, которые обозначаются специальными кодами вида IP с двумя цифровыми символами, обозначающими собственно уровень защиты.   Первая цифра означает степень от защиты от проникновения в НКУ  посторонних тел и предметов и прикосновения к токоведущим частям, вторая цифра означает степень защиты от проникновения воды.   Нормативный уровень защиты определяется конкретными условиями применения и эксплуатации НКУ. Зачастую НКУ применяются с дополнительными устройствами, такими как устройства плавного пуска для защиты от возможных перегрузок и другими устройствами, такими как пускорегулирующая и защитно-коммутационная аппаратура.



    Многие электротехнические компании предоставляют профессиональные услуги по проектированию, поставке и монтажу низковольтного электротехнического щитового оборудования, пусконаладке и вводу в эксплуатацию систем электроснабжения, а также по сопровождению новых и модернизируемых электротехнических объектов.

    www.szenergo.ru

    НКУ - это... Что такое НКУ?

    2.3.2. НКУ , защищенное с передней стороны (см. черт. С.2): НКУ открытое, имеющее с передней стороны степень защиты не менее IР2Х. Доступ к частям, находящимся под напряжением, возможен с других сторон.

    Смотри также родственные термины:

    2.5.1 НКУ внутренней установки: НКУ, предназначенное для эксплуатации внутри помещений согласно требованиям 6.1.

    2.5.1. НКУ для внутренней установки: НКУ, предназначенное для эксплуатации внутри помещений, соответствующее требованиям п. 6.1.

    2.5.1 НКУ для внутренней установки (assembly for indoor installation).

    Исключить (см. термин по 2.1.101).

    2.5.1. НКУ для внутренней установки : НКУ, предназначенное для эксплуатации внутри помещений.

    2.5.2. НКУ для наружной установки: НКУ, предназначенное для эксплуатации вне помещений, соответствующее требованиям п. 6.1.

    2.5.2 НКУ для наружной установки (assembly for outdoor installation).

    Исключить (см. термин по 2.1.101).

    2.5.2. НКУ для наружной установки : НКУ, предназначенное для эксплуатации вне помещений согласно требованиям 6.1.

    2.3.3. НКУ защищенное: НКУ закрытое со всех сторон (за возможным исключением монтажной поверхности), в котором обеспечивается степень защиты не менее IР2Х.

    2.3.3 НКУ защищенное: НКУ закрытое со всех сторон (за возможным исключением монтажной поверхности), в котором после установки обеспечивается степень защиты не менее IP2X.

    2.3.3.2. НКУ многошкафное (см. черт. С.4): НКУ, состоящее из нескольких механически соединенных шкафов.

    2.3.3.2 НКУ многошкафное (см. рисунок С.4): НКУ, состоящее из нескольких механически соединенных шкафов.

    2.3.3.5. НКУ многоящичное (см. черт. С.6): НКУ, состоящее из нескольких механически соединенных ящиков, установленных на общей несущей раме или без нее, при этом электрические соединения между двумя соседними ящиками проходят через отверстия в смежных стенках.

    2.3.3.5 НКУ многоящичное (см. рисунок С.6): НКУ, состоящее из нескольких механически соединенных ящиков, установленных на общей несущей раме или без нее, при этом электрические соединения между двумя соседними ящиками обеспечиваются через отверстия в смежных стенках.

    2.5.2 НКУ наружной установки: НКУ, предназначенное для эксплуатации вне помещений согласно требованиям 6.1.

    2.3.1. НКУ открытое (см. черт. С.1): НКУ, на несущей конструкции которого установлена электрическая аппаратура, при этом части электрической аппаратуры, находящиеся под напряжением, не защищены.

    2.3.1 НКУ открытое (см. рисунок С.1): НКУ, на несущей конструкции которого установлена электрическая аппаратура, при этом части электрической аппаратуры, находящиеся под напряжением, остаются доступными прикосновению.

    2.5.4. НКУ передвижное: НКУ, которое может быть перемещено в процессе эксплуатации.

    2.5.4 НКУ передвижное: НКУ, которое может быть перемещено в процессе эксплуатации.

    2.3.3.3. НКУ пультовое (см. черт. С.5): Защищенное НКУ с горизонтальной или наклонной панелью управления или как с той, так и другой панелью, на которых размещены аппараты управления, измерения, сигнализации и т.д.

    2.3.3.3 НКУ пультовое (см. рисунок С.5): Защищенное НКУ с горизонтальной или наклонной панелью управления или как с той, так и другой панелью, на которых размещены аппараты управления, измерения, сигнализации и т.д.

    2.1.1.1. НКУ распределения и управления, подвергаемые типовым испытаниям (ПИ НКУ): НКУ, технические характеристики которых без значительных отклонений соответствуют техническим характеристикам устройства или системы устройств, полностью испытанных и удовлетворяющих требованиям настоящего стандарта.

    Примечания:

    1. В настоящем стандарте сокращение ПИ КНУ используют для обозначения НКУ, прошедших все типовые испытания.

    2. По различным причинам, например, по условиям транспортирования или производственным возможностям, некоторые операции сборки могут быть выполнены вне предприятия - изготовителя НКУ.

    Такие НКУ считаются ПИ НКУ при условии, что сборку осуществляют в соответствии с инструкцией изготовителя и при этом гарантируют полное соответствие НКУ этого типа или системы требованиям настоящего стандарта, включая результаты приемосдаточных испытаний.

    2.1.1.2. НКУ распределения и управления, подвергаемые частичным типовым испытаниям (ЧИ НКУ) : НКУ распределения и управления, включающие в себя узлы, прошедшие типовые испытания, и узлы, не подвергаемые типовым испытаниям, при условии, что технические характеристики последних являются производными (полученными, например, расчетом) от технических характеристик узлов, подвергаемых типовым испытаниям (см. табл. 7).

    Примечание. В настоящем стандарте сокращение ЧИ НКУ используют для обозначения НКУ, прошедших часть типовых испытаний.

    2.1.1.2. НКУ распределения и управления, прошедшее частичные типовые испытания ; ЧИ НКУ: НКУ распределения и управления, включающее в себя узлы, прошедшие типовые испытания, и узлы, не подвергаемые типовым испытаниям при условии, что технические характеристики последних являются производными (полученными, например, расчетом) от технических характеристик подобных узлов, прошедших типовые испытания.

    Примечание - В настоящем стандарте сокращение ЧИ НКУ используют для обозначения частично испытанных НКУ.

    2.1.1.2. НКУ распределения и управления, прошедшее частичные типовые испытания (ЧИ НКУ)

    Не применяют.

    2.1.1.2 НКУ распределения и управления, прошедшее частичные типовые испытания (ЧИ НКУ) (partially type-tested low-voltage switchgear and controlgear assembly (PTTA).

    Исключить.

    Примечание - См. также примечание в разделе 1.1 настоящего стандарта.

    2.1.1.2 НКУ распределения и управления, прошедшее частичные типовые испытания (ЧИ НКУ) : НКУ распределения и управления, включающее в себя узлы, прошедшие типовые испытания, и узлы, не подвергаемые типовым испытаниям, при условии, что технические характеристики последних являются производными (полученными, например, расчетом) от технических характеристик подобных узлов, прошедших типовые испытания (см. таблицу 7).

    Примечание - В настоящем стандарте сокращение ЧИ НКУ используют для обозначения частично испытанных НКУ.

    2.1.1.1. НКУ распределения и управления, прошедшие типовые испытания ; ПИ НКУ: НКУ, соответствующее типичному образцу НКУ без значительных отклонений, влияющих на работоспособность, испытанному на соответствие требованиям настоящего стандарта.

    Примечания

    1. В настоящем стандарте сокращение ПИ НКУ используют для обозначения НКУ, прошедшего все типовые испытания.

    2. По разным причинам, например по условиям транспортирования или изготовления, некоторые операции сборки допускается проводить вне предприятия-изготовителя НКУ. Такие НКУ считают ПИ НКУ при условии, что сборка была проведена в соответствии с инструкциями изготовителя и обеспечено полное соответствие НКУ конкретного типа требованиям настоящего стандарта по результатам приемо-сдаточных испытаний.

    2.1.1.1 НКУ распределения и управления, прошедшие типовые испытания (ПИ НКУ) : НКУ, соответствующее без значительных отклонений типичному НКУ, испытанному согласно настоящему стандарту

    Примечания

    1 В настоящем стандарте сокращение ПИ НКУ используют для обозначения НКУ, прошедшего все типовые испытания.

    2 По различным причинам, например по условиям транспортирования или изготовления, некоторые операции сборки могут быть выполнены вне предприятия-изготовителя НКУ. Такие НКУ считают ПИ НКУ при условии, что сборку осуществляют согласно инструкции изготовителя таким образом, что обеспечивается полное соответствие НКУ конкретного типа требованиям настоящего стандарта, с учетом результатов приемосдаточных испытаний.

    2.5.3. НКУ стационарное: НКУ, закрепленное на место установки, например, на полу или на стене, и эксплуатируемое в таком положении.

    2.5.3 НКУ стационарное: НКУ, закрепленное на месте установки, например на полу или на стене, и эксплуатируемое в таком положении.

    2.3.3.1. НКУ шкафное (см. черт. С.3): Защищенное НКУ, предназначенное в основном для установки на полу, которое может состоять из нескольких секций, подсекций или отсеков.

    2.3.3.1 НКУ шкафное (см. рисунок С.3): Защищенное НКУ, предназначенное в основном для установки на полу, которое может состоять из нескольких секций, подсекций или отсеков.

    3.3.3.4. НКУ ящичное (см. черт. С.6): Защищенное НКУ, предназначенное в основном для установки на вертикальной плоскости.

    2.3.3.4 НКУ ящичное (см. рисунок С.6): Защищенное НКУ, предназначенное в основном для установки на вертикальной плоскости.

    Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

    normative_reference_dictionary.academic.ru

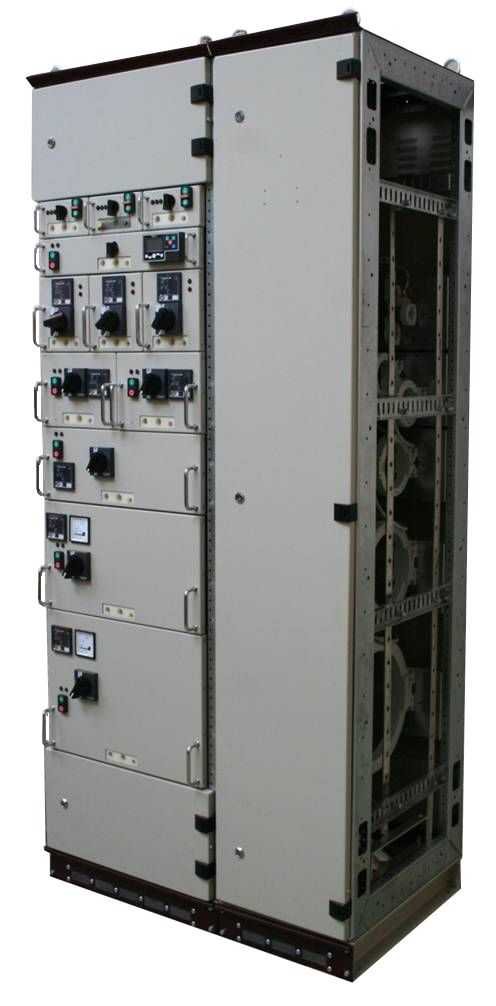

    Низковольтное комплектное устройство НКУ.

    Комплектные трансформаторные подстанции 6-10 (20, 35)/0,4 кВ и НКУ

    ООО "Русский трансформатор"г.Астрахань - специализированная производственно-инжиниринговая компания на рынке энергетики от 0, 4 до 220кВ производит и поставляет электротехническую продукцию КТП, БКТП, КТПП, КТПСН, КСО, КРУ, РЛК, РЛНД, ТОЛ, ТПЛ, ТШЛ, ТМГ, ТСЛ. Компания является официальным дистрибьютором ряда крупных мировых компаний и осуществляет прямые поставки дизель- генераторов (дизельных электростанций)Cummins, FG Wilson, AKSA, Caterpillar, Iveco Motors, SDMO, Onis Visa, CTM.

    Низковольтные комплектные устройства унифицированной серии типа НКУ разработаны таким образом, что могут применяться как индивидуально, так и в качестве распределительных устройств во всех сферах энергопотребления, где требуется обеспечить ввод и распределение электрической энергии.

    Унифицированная опорная конструкция жесткая, недеформируемая и уда-ропрочная. НКУ изготавливаются на основе каркаса. Каркас состоит из несущихрам, собираемых из прокатного профиля. На каркас крепится металлическая обо-лочка (передние двери, боковые и задние стенки) для обеспечения защиты оборудования и полной безопасности

    Силовые токопроводники располагаются в полностью закрытых отсеках. Они состоят из главных (сборных), групповых (распределительных) трёхфазных шин, нуле-вой рабочей шины и нулевого защитного проводника, расположенного в нижней частикаждого шкафа. Горизонтальные сборные шины установлены на изоляторах. К нимприсоединяются вертикальные распределительные шины. Главные шины располага-ются вверху шкафа. Групповые шины располагаются сзади или слева от секции с ком-мутирующим аппаратом

    В каждом шкафу для заземления оболочки и оборудования установлена за-щитная нулевая шина PE и предусмотрена возможность присоединения защитнойнулевой жилы кабеля каждого присоединения (ввода, вывода) к защитной шине.Для выполнения таких присоединений конструкция шины предусматривает ряд от-верстий. Сечения проводников соответствуют требованиям ПУЭ и ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004).В приложении К схематично представлены конструктив-ные решения схем систем заземления.Все шины, присоединения и их опоры выдерживают тепловые и электродинами-ческие нагрузки, возникающие при токах короткого замыкания, не превышающие за-данных значений.

    Каждый шкаф НКУ условно разделён:- на зону коммутационной аппаратуры;- на зону сборных шин;- на зону кабельных присоединений.Зона коммутационной аппаратуры состоит из нескольких отсеков (блоков),которые могут быть выполнены в нижеприведённых типах исполнений:- в выдвижном исполнении, при котором блок подключается при помощиразъемов как к силовым шинам НКУ, так и к клеммным зажимам для внешних от-ходящих проводов;

    Каждый отсек НКУ имеет степень защиты не менее IP20 по ГОСТ 14254-96.Лицевые панели НКУ представляют собой двери, фальшпанели или панеливыдвижных блоков. Боковые стенки НКУ представляют собой съёмные панели.Металлические перегородки между шкафами могут быть как из целого листа, так ииз отдельных элементов.

    Разработан новый, системный подход к построению изделий серии НКУ. Произведена глубокая модернизация как самих шкафов НКУ, так и принципов создания распредустройств. Теперь каждый заказчик может задать все необходимые параметры и самостоятельно определить компоновку оборудования, соответствующую его требованиям. Электронный конфигуратор, содержащий все возможные элементы и комплектующие, сформирует внутреннее наполнение, составит схемы всех присоединений распредустройства в целом и пошкафно.

    Завершается масштабная модернизация оборудования серии НКУ. Обновленные изделия выпущены в трех типоисполнениях одностороннего обслуживания: НВ11, НВ12 и НВ13.
    НКУ  тип НВ11 - устройство с внутренним разделением видов 2а, 2b по ГОСТ Р 51321.1-2007, рассчитанное на токи распределения до 2500 А. Шкаф шириной 600 мм обладает высокими эксплуатационными характеристиками и позволяет установить до 20 автоматических выключателей стационарного типа номинальным током до 250 А.
    НКУ  тип НВ12 - устройство с внутренним разделением видов 3а, 3b рассчитано на токи распределения до 3200 А. На основе максимального количества возможных комбинаций схемных решений и сочетаний оборудования все узлы рассчитаны на взаимозаменяемость. В шкафу шириной 1000 мм можно установить до 10 автоматических выключателей стационарного или втычного типов номинальным током до 250 А с обеспечением всех необходимых кабельных присоединений.
    НКУ  тип НВ13 - предназначено для питания, управления и защиты электродвигателей. Особенностью конструктива НВ13 является модульный принцип Разработано 8 модульных габаритов. Моноблочность определена тем, что в одном ящике выдвижного типа полностью сконфигурирована одна уникальная схема для одного присоединения. При наличии резерва это позволяет производить осмотр, замену и ремонт с минимальными перерывами в энергоснабжении. Этот тип устройств имеет максимальный по ГОСТ Р 51321.1-2007 вид разделения - 4b и обеспечивает распределение мощности до 4000 А. Шкаф, шириной 1000 мм, позволяет присоединить 45 аппаратов с токами потребления до 63 А.
    Изделия серии НКУ имеют ряд существенных преимуществ перед аналогичными изделиями других производителей:
    • увеличенное число присоединений при сохранении габаритов, • быстроразборная конструкция, обеспечивающая прямой доступ к задним токоведущим шинам с фасада шкафа, • самое современное пускорегулирующее оборудование, • высокотехнологичные материалы с улучшенными механическими и электрическими характеристиками, • цифровая техника управления и автоматизации, • не статичное конфигурирование изделий.
    Для НКУ  разработан ВЭБ-конфигуратор - уникальная программа, с помощью которой заказчик сам может сформировать внутреннее наполнение шкафа, соответствующее его требованиям. Конфигуратор поможет подобрать оптимальное исполнение и фактически спроектирует готовое изделие, предоставив клиенту уже готовые чертежи и схемы распредустройства. В итоге время проработки заказа сократится с нескольких дней до 1 - 1,5 часов, а сформированные схемы позволят избежать возможных ошибок при производстве оборудования. Конфигуратор уже работает в тестовом режиме.

    Наименование параметраЗначение

    ШКАФА

    Номинальное ток главных шин, А

    630-5000

    Номинальный ток распределительных шин, А

    100-3200

    Номинальное рабочее напряжение главной цепи, В

    ~220, ~380, ~440*, ~480*, ~660*, ~240*, ~415*, ~460*, ~500*, ~690*

    Номинальное напряжение изоляции, В

    750, 1000

    Номинальное импульсное выдерживаемое напряжение, кВ

    8, 12

    Номинальная частота, Гц

    50, 60

    Ток термической стойкости односекундный при напряжении 0,4 кВ, кА:
    от 250 до 400 кВА
    от 630 до 1000 кВА
    для 1600 кВА
    для 250 кВА



    20
    30
    50
    100

    Ток электродинамической стойкости сборных и ответвлений при напряжении 0,4 кВ, кА:
    от 250 до 400 кВА
    от 630 до 1000 кВА
    для 1600 кВА
    для 250 кВА



    40
    66
    110
    220

    Номинальное напряжение вспомогательных цепей, В

    ~220, ~240*,
    -24, -48, -110, -220, -250*

    Схема заземления с землей

    TT/IT/TN-S/TN-C

    Ввод кабелей

    снизу/сверху

    Доступ

    спереди/сзади

    МОДУЛЯ ФУНКЦИОНАЛЬНОГО

    Номинальное рабочее напряжение главной цепи, В

    380-690

    Номинальный ток главной цепи, А

    до 1000

    Номинальный ток выдвижного функционального модуля управления электродвигателем, А

    до 1000

    Предельное значение мощности выдвижного функционального модуля управления электродвигателем, кВт

    до 250

    Номинальное напряжение вспомогательных цепей, В

    ~220, ~240*,
    -24, -48, -110, -220, -250*

    Признаки классификации НКУ

    Исполнение

    По виду конструкции

    Шкафное; может применяться как индивидуально,так и в многошкафном варианте как комплектное распределительное устройство

    По месту установки

    Внутренней; предназначено для эксплуатации внутри помещений

    По возможности перемещения

    Стационарное; закреплено на месте установки, например к полу, и эксплуатируемое в таком положении

    По степени защиты

    IP32; IP42; IP54*

    По виду экранирования

    Встроенное экранирование в применяемом электронном оборудовании

    По способу установки составных частей

    Стационарные, съемные выдвижные

    По мерам защиты обслуживающего персонала

    Соответствуют ГОСТ 30331.3/ГОСТ Р 50571.3

    По виду внутреннего разделения

    1; 2; 3; 4 по ГОСТ Р 51321.1-2007(МЭК-60439-1:2004)

    По типам электрических соединений модулей функциональных

    F-стационарное; D-разъемное; W-выдвижное.

    По взаимному расположению

    Однорядное и двухрядное

    По условиям обслуживания

    Одностороннее и двухстороннее

    По наличию изоляции токоведущих частей

    Без изоляции

    Вид управления

    Местное, дистанционное

    Масса шкафов не более, кг:
    -вводной
    -распределительный
    -секционный
    -шкаф вторичной сборки


    2000
    1200
    1500
    550

    Габаритные размеры, мм

    Н (высота)

    L (ширина)

    В (глубина)

    Одностороннего обслуживания
    вводной
    секционный
    распределительный
    вторичной сборки


    2200


    600/800/1000
    600/800
    1000/1100
    1100


    600/800
    600/800
    600/800
    600

    Двухстороннего обслуживания
    вводной
    секционный
    распределительный
    вторичной сборки


    2200


    600/800/1000
    600/800/1000
    600/700
    700


    1000/1200
    1000/1200
    1000/1200
    1000/1200

    russkij-transformator.ds30.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
