Нормально открытый и нормально закрытый

≡  11 Март 2016   ·  Рубрика: Инженерные сети

А А А

Нормально закрытый и нормально открытый

Постоянно встречаю в работе приборы (сервоприводы, электроклапаны, реле, электроконтакты), в технической литературе и инструкциях понятие «Нормально открытый и нормально закрытый». Зачастую эти понятия не правильно понимаются или не понимаются вообще.

Конкретный пример — поставка нормально открытых сервоприводов для системы теплого пола, из-за чего с помощью реле мне пришлось эти сервоприводы инвертировать.

Разберу понятия.

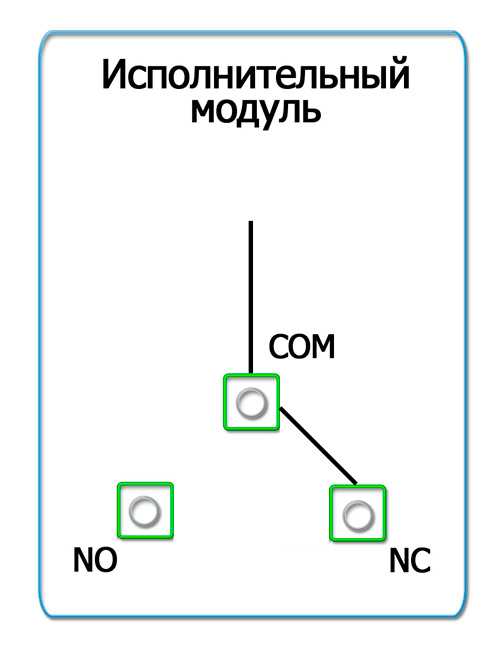

Нормально открытый прибор (Normally-open, NO, НО) — такой прибор, в пассивном состоянии (электрическое напряжение не подается или воздействие не производится) который обеспечивает сквозь себя проход потока, а в активном состоянии (электрическое напряжение  подается или воздействие производится) проход потока перекрыт. Замечу, что для электроконтактов это наоборот, при нормально открытом контакте, в пассивном состоянии, контакт разомкнут и электричество через этот контакт не перетекает (см. схему).

Нормально закрытый прибор (Normally-closed, NC, НЗ) — такой прибор, в пассивном состоянии (электрическое напряжение не подается или воздействие не производится) который перекрывает сквозь себя проход потока, а в активном состоянии (электрическое напряжение  подается или воздействие производится) проход потока обеспечивается. Для электроконтактов, опять же, это наоборот, при нормально закрытом контакте в пассивном состоянии контакт замкнут и электричество через этот контакт протекает (см. схему).

Как работают в паре нормально открытый термостат (терморегулятор) и нормально закрытый сервопривод в системах водяных теплых полов я писал здесь. О сухих контактах я писал здесь.

Автоматика в доме серия статей и видеороликов для ознакомления (периодически обновляется).

xn--80aagl1bzah.xn--p1ai

Нормально открытый и нормально закрытый клапаны

Соленоидный или электромагнитный клапан представляет запорное устройство, назначение которого — перекрывание и регулирование потока рабочей среды в автоматическом режиме. Эти системы устанавливаются на магистральных линиях, транспортирующих жидкие или газообразные потоки (в том числе и среды взрывоопасного характера).



По принципу срабатывания электромагнитные запорные устройства разделяются на нормально открытые и нормально закрытые. Наиболее распространён вариант —  нормально закрытый электромагнитный клапан.

Нормально закрытый клапан — это вариант запорной арматуры, в котором при подаче электрического напряжения происходит открывание канала (то есть обеспечивается проход рабочего потока). Если напряжение не подаётся, то клапан остаётся в положении, перекрывающим проход.

Катушка отключена (система закрыта): запирающий элемент (поршень или мембрана) прижимается к рабочему отверстию закрывающей пружиной, при этом рабочий поток создаёт давление, удерживающее тарелку. То есть клапан в закрытом положении удерживают и пружина, и давление среды.

Катушка подключена (система открыта): в момент подачи напряжения удерживающее усилие прекращается, запирающий элемент поднимается, открывая проход для движения рабочей среды.

Обратный алгоритм действия предусмотрен в нормально открытом клапане.

Нормально открытый клапан — вариант запорной арматуры, в котором при отсутствии напряжения на индукционной катушке запирающий элемент находится в открытом положении и обеспечивается движение рабочей среды. В момент подачи напряжения система переводится в закрытое положение, которое сохраняется всё время, пока на катушке поддерживается напряжение.

Кроме этих двух наиболее распространённых вариантов исполнения существуют специальные бистабильные электроклапаны. В данных устройствах запирающий элемент меняет своё  положение по сигналу короткого электрического импульса постоянного тока, благодаря чему этот вариант управления получил название импульсного.

Для того чтобы записать основные характеристики разработана следующая форма записи:

DNxx, PNxx, ∆Pxx (-НО, -НЗ или -БС).

DN — обозначение условного прохода (здесь и для остальных обозначении хх цифровая  характеристика).

PN — условное давление.

∆P — диапазон перепада давлений.

Символы НО, которые ставятся после условной записи параметров электромагнитного клапана, обозначают, что система исполнена как нормально открытый клапан.&n

www.tehnology-pro.ru

Энциклопедия сантехника Сервопривод коллекторный. Выбор и правила подключения.

Сервопривод коллекторный. Выбор и правила подключения.

В этой статье я научу Вас использовать сервоприводы. И покажу схемы подключения.

Данный сервопривод иногда обзывают: Электроприводом, сервомотором, термоприводом и т. д.

Его официальное название электротермический сервопривод ( Проще: Термопривод ). Сервомоторами называют приводы с электромагнитным двигателем

Существуют сервоприводы для трехходовых клапанов информация об этом здесь:

Трехходовой клапан с сервоприводом

Такой сервопривод (термопривод) можно использовать как для теплого пола, так и для радиаторного отопления. Как для коллектора, так и для термостатического клапана (вентиля). В данном случае мы рассмотрим подключение для теплого пола и подключение радиаторного регулирования.

В этой статье Вы поймете правила подключения такого сервопривода и наконец, закроете все вопросы по автоматическому регулированию отопления.

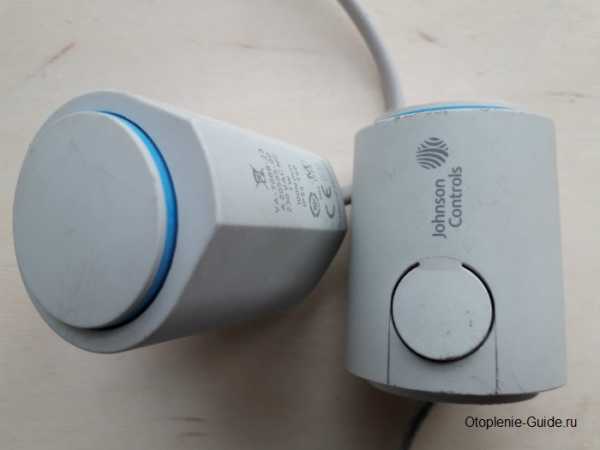

Данные сервоприводы бывают нормально открытые и нормально закрытые.

Нормально открытый - Открытый клапан по умолчанию. То есть когда на сервопривод не идет сигнал (напряжение), он находится в положение "Открытый клапан". В данном случае при отсутствии напряжения теплоноситель проходит через открытый клапан.

Нормально закрытый - Закрытый клапан по умолчанию. То есть когда на сервопривод не идет сигнал (напряжение), он находится в положение " Закрытый клапан". В данном случае при отсутствии напряжения теплоноситель не проходит через закрытый клапан.

Универсальные, переключающиеся термоприводы - такие термоприводы можно переключать на одно из двух положений: Нормально открытый и нормально закрытый.

Вид сервоприводов может иметь различные формы:

Когда встает вопрос о выборе варианта - открытого или закрытого типа, то нужно понимать следующее:

Если клапан большее время находится в открытом положении, то выбирается режим нормально открытый.

Если клапан большее время находится в закрытом положении, то выбирается режим нормально закрытый.

В условиях суровой зимы выбирается вариант нормально открытый. В частности в России. В теплых краях можно выбирать нормально закрытый. Впрочем, все зависит от множества факторов. Самый распространенный вариант сервоприводов - это нормально открытый. К тому же, когда сервопривод выходит из строя, то нет риска, заморозить помещение от холода.

Сервоприводы по напряжению бывают на 220 вольт, но бывают и на другое напряжение, например, 24 вольт. Также не исключено, что сервоприводы могут принимать постоянный ток или переменный ток. В большинстве случаев это переменный ток 50 Гц.

Чтобы сервопривод начал закрывать или открывать клапан, ему нужен сигнал в виде напряжения. Обычный сигнал сервоприводу - это обычное питание, которое указывается в паспорте сервопривода. (220в/24в).

Как работает сервопривод?

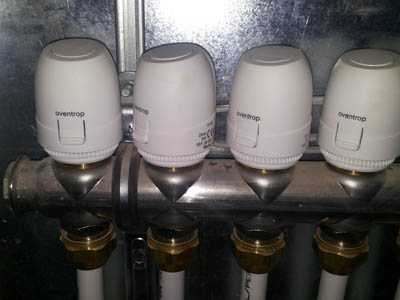

Рассмотрим такой термопривод. Производитель: Oventrop.

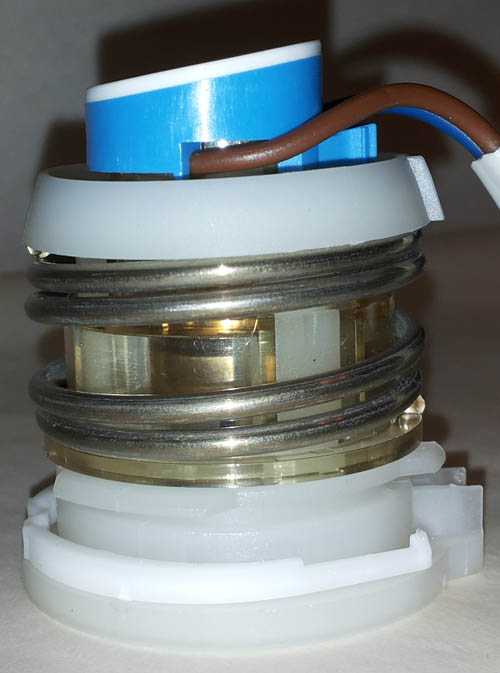

Внутри имеется такой механизм:

Принцип действия сервопривода

Принцип действия привода основан на расширении жидкости (толуола) в сильфоне за счет прохождения электрического тока через нихромовый нагревательный элемент.

В механизме сервопривода имеется пружинный механизм и емкость, в которой умещена специальная жидкость, которая под действием температуры расширяется и давит на шток. Шток, выдвигаясь, давит на шток термоклапана и клапан закрывается. Под действием напряжения происходит прогрев жидкости, и жидкость расширяется. То есть этот сервопривод не имеет электромагнитного мотора. Использование силы взято от расширяющейся жидкости под действием температуры, поэтому данный сервопривод обзывают термоприводом. Так как сила движения происходит от расширения жидкости при его нагреве.

Поэтому когда подается напряжение на сервопривод, то привод закрывает клапан не мгновенно, а по истечению некоторого времени, на которое уходит прогрев жидкости. Это около 1-3 минут в зависимости от производителя.

Когда в термоприводе отсутствует напряжение, то клапан приходит в исходное положение, когда достаточно для этого остынет. Остывает сервопривод намного дольше, чем нагревается. Поэтому время открывания термопривода от 5 до 15 минут.

Существуют термоприводы (сервоприводы), в которых нет жидкости для расширения. В таких сервоприводах перемещение штока достигается посредством нагрева компенсационного термоэлемента. Термоэлемент может быть похож на пластину или пружину, которая при нагреве изменяет свое положение. Такое можно наблюдать в электрических термостатах электрических плит.

Слева нагретый сервопривод, справа остывший.

Сверху у сервопривода имеется выдвигающийся механизм, он нужен для того, чтобы:

Во-первых, определять посадку сервопривода в термоклапане.

Во-вторых, уведомляет о режиме клапана: Вкл/Выкл.

То есть если он поднят вверх - это говорит о том, что клапан закрыт. Если он опущен, то клапан открыт.

Если данный механизм имеет на стандартные размеры по высоте, то следует насторожиться. Данный термопривод может не подходить к термоклапану или не правильно быть подключен. То есть размеры выдвигаемого штока не совпадают с термоклапаном.

В сервоприводах стоит защита от перегрева. Там встроен механизм отключения питания.

Данный сервопривод можно проверить на ощупь, если он нагрет - клапан закрыт, если он холодный - клапан открыт.

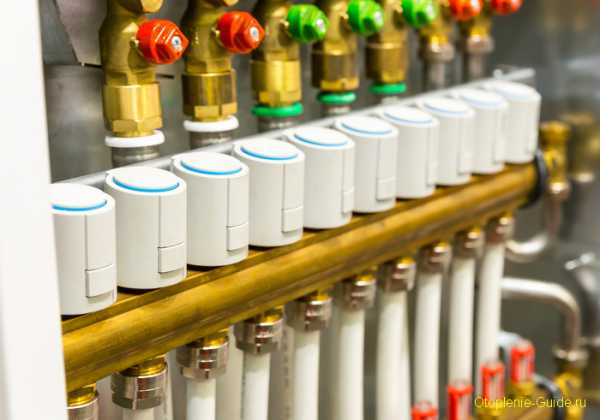

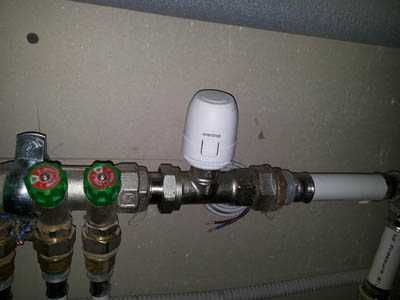

Данный сервопривод подключается на термостатический клапан коллектора или это может быть отдельный термостатический клапан как показано на изображении:

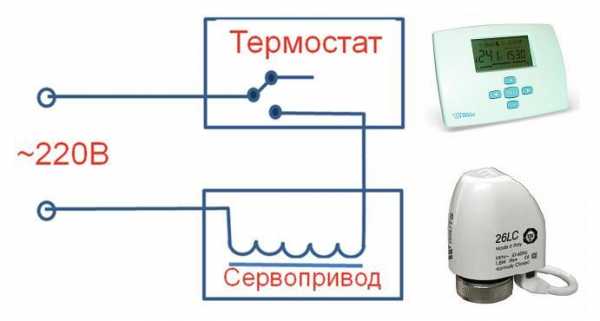

Электрическая схема сервопривода и термостата на 220 вольт.

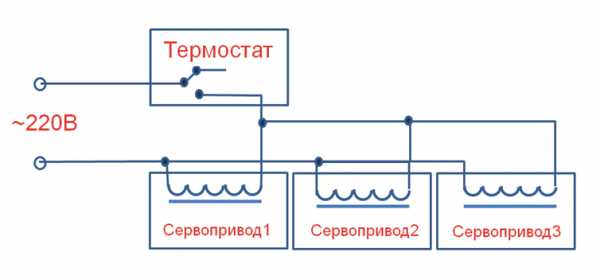

Так же можно одним термостатом подключить 2-3 сервопривода.

По поводу тока и напряжения, описано ниже... этот текст отсюда не видать...

Вопрос в том стоит ли соблюдать фазу ноль? Если Вы даже перепутаете фазу с нулем, данная схема все равно будет работать. Но учтите ее, когда вы будите подключать более сложные электронные устройства. В сложных устройствах могут возникать ошибки. В любом случае смотрите паспорта электрического устройства и соблюдайте Фазу и ноль. Фаза (L). Ноль (N). Земля (PE).

Существуют теромприводы с плавной регулировкой! Для таких теромприводов нужен специальный сигнал! Такой сервопривод может называться: Термоэлектронный привод постоянного тока. Обычно он с напряжением 24 Вольт. Управляющий сигнал от 0 до 10 Вольт. То есть для него идет специальный электронный регулятор. Этот электронный регулятор в зависимости от специального электронного температурного датчика, подает необходимое напряжение термоэлектронному приводу. В зависимости от напряжения термоэлектронный привод получает точное положение штока, который давит на термостатический клапан. Данный термоэлектронный привод подойдет там, где необходимо пропускать теплоноситель дозированно, для плавной регулировки. Для теплого водяного пола он не нужен!

Поэтому когда будите покупать или заказывать сервопривод, убедитесь в том, что бы Вы случайно не приобрели термоэлектронный сервопривод. Так как такой привод должен использоваться совместно с электронным регулятором.

Между сервоприводом и термостатом может быть подключен Коммутационный блок, который выглядит таким образом:

Коммутационный блок

Коммутационные блоки для коммутации термостатов и сервоприводов называют по-разному: Коммуникатор зональный, коммутатор для смесительных узлов, клеммная колодка для сервоприводов и насосной логикой, просто коммуникатор и так далее.

Данный коммуникатор служит для передачи управляющих сигналов (вкл/выкл) от комнатных термостатов на сервоприводы термостатических клапанов, управляющих подачей теплоносителя по контурам.

При отсутствии запроса на подачу теплоносителя во все присоединительные контура, реле коммутатора подает команду на отключение циркуляционного насоса смесительного узла.

Коммутаторы, также подразделяются по напряжению и существуют коммутаторы на 220 вольт.

То есть данные коммутаторы могут быть полезны для того чтобы отключить насос, когда все контура закрыты. Существуют коммутаторы с различной программной средой, которые могут быть не менее полезным функционалом для систем регулирования, о которых Вы сможете узнать у производителя.

Некоторые коммутаторы бывают с радиоэлектронным сигналом. Продаются в сборе с термостатами, которые сообщают информацию по средствам радиосигнала. Такие термостаты можно поставить в любое место на стене без прокладки кабеля. В общем, по функциям они очень разннобразны...

Электрическая схема сервопривода, термостата и коммутатора

Для новичков я рекомендую купить сервопривод на 220 вольт с переменным питанием 50 Гц. Для тех, кто живет в России. То есть такой сервопривод можно спокойно подключить к сети питания 220 вольт. В других странах могут быть изменены напряжения сети. При подключении к сети, нормально открытый клапан будет закрываться.

Также рекомендую ознакомиться с мощностью термостатов. Чтобы напряжение и ток в термостате не превышал заданные производителем. Для примера скажу, чтобы не было проблем с перегрузками, берите термостат с напряжением 220 Вольт и с током до 10 Ампер. А сервоприводы на 220 вольт имеют ток около 0,3 Ампер. Так что перегрузки по токам с таким термостатом не должны быть. Соответственно электропровод по сечению может быть 1-1,5 мм2.

Электропровод, ведущий от термостата до сервопривода, лучше сделать трех жильным, так как рабочие контакты термостата, имеют три соединения. Общий, рабочий и реверсивный сигнал. На будущее вдруг Вам понадобиться обратный сигнал (противоположная команда) от термостата.

Если Вы плохо разбираетесь в электричестве, то коммутаторы вообще не рекомендую брать. Во-первых, они дорогие. Во-вторых, функцию по отключению насоса можно пережить. Впрочем, Вам решать.

Когда существует вероятность того, что все контура закроются, и насос будет работать на нулевой расход, в этом случае обязательно устанавливают перепускной клапан, который дает расход, когда все контура закрыты.

Перепускной клапан. Назначение и настройка.

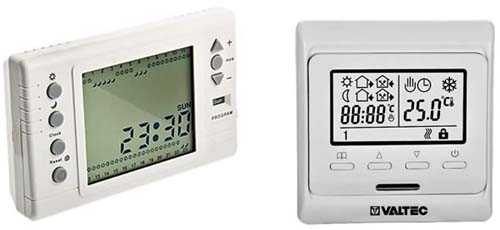

Комнатный термостат. Комнатные регуляторы температуры.

Электрические комнатные терморегуляторы называют термостатом.

Терморегулятор - это электрический датчик температуры, который посредствам выбранной температуры дает сигнал сервоприводу на закрытие или открытие клапана. В терморегуляторе присутствует возможность выбрать комнатную температуру или механическим способом (рукоятка) или электронным способом (кнопка).

Термостат обладает одним или двумя датчиками температуры. Основной датчик температуры встроен вовнутрь устройства. Он служит для получения температуры воздуха. Другой считается выносным и называется выносным погружным зондом. Выносной зонд нужен для того, чтобы измерять температуру поверхности теплого пола. Его нужно монтировать вовнутрь теплого водяного пола, то есть в бетонное основание теплого пола. Выносной датчик служит для измерения температуры поверхности пола. Данный зонд нужно устанавливать там, где основание пола будет всегда открыто. Также не допускается зонд устанавливать возле окон и дверей где возможен сквозняк. Зонд нужно установить между подающей и обратной трубой. Высота датчика (зонда) должна быть не ниже середины по высоте бетонной стяжки.

Датчик для определения температуры воздуха, должен находиться от пола на расстоянии 0,8-1,5 метра. Чем ближе датчик к полу, тем больше он чувствует тепло. Чем дальше, тем меньше он чувствует тепла. Это говорит о том, что если датчик будет дальше от пола, то регулятор температуры будет выставлен больше. Если ближе к полу, то наоборот.

Устанавливается датчик только на внутренних стенах. Внутренняя стена является той стеной, за которой находиться отапливаемое помещение. Наружной стеной - является стена, за которой нет помещений. Наружная стена является холодной. Датчик, установленный на наружной стене, будет обманывать и давать результаты того, что в помещение холодно.

Нельзя заслонять стену (шкафами, полками, столом, креслом, диваном) где стоит датчик температуры воздуха. Данная стена должна быть свободна для естественной циркуляции воздуха через датчик температуры. Для этого подходит стена возле входной двери. Если дверь постоянно открыта, то датчик от двери нужно установить дальше от двери на расстояние примерно 1 м. Возле датчика температуры воздуха нельзя ставить оборудование, которые выделяет тепло.

Необходимо убедиться, что бы возле датчика температуры воздуха не было каких-либо сквозняков, например вентиляции. Теоретически, идеальное место для датчика температуры воздуха, это центр отапливаемого помещения, как по ширине и длине, так и по высоте.

Термостат, обладающий двумя датчиками, может контролировать сразу два параметра: температуру воздуха и температуру пола. В таком термостате задаются пороги отключения для температуры воздуха и температуры пола. Если превысит порог температуры любого из двух датчиков, то идет отключение сервопривода.

Программируемые термостаты

Такие термостаты называют хронотермостатами. В них можно задавать работу сервоприводов по времени и (или) по дням.

Термостаты или коммутаторы с беспроводным датчиком.

Эра новых технологий не стоит на месте и с каждым десятилетием появляются новые изобретения. Скажу лишь то, что такие термостаты существуют. Панель управления термостатов может быть установлена в любом месте, а вот термодатчик определяющий, температуру может находиться там, где это необходимо. Термодатчик по средствам радиосигнала посылает команду термостату.
