Трансформатор НТМИ-10-66

Трансформатор НТМИ-10-66 – трехфазный маслонаполненный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений, вырабатывает сигнал измерительной информации для приборов измерения электрической энергии, и служит для питания реле защиты, сигнализации и автоматики. Сеть должна быть с изолированной нейтралью. Трансформатор НТМИ-10-66 устанавливают в шкафах комплектных распределительных устройств.

Трансформатор НТМИ-10-66 имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- необходимо эксплуатировать в закрытом помещении;
- установку производить на высоте 1000 и ниже м над уровнем моря;
- температура внутри ячейки от -45°С до +40°С;
- при эксплуатации вторичная обмотка должна быть обязательно заземлена.



Основные технические характеристики трансформатора НТМИ-10-66:

Наименование параметраВеличина
Значение номинального первичного напряжения, кВ10
Значение наибольшего рабочего напряжения, кВ12
Значение номинального напряжения на выводах основной вторичной обмотки, В100
Значение номинального напряжения на выводах дополнительной вторичной обмотки, В100/3

Значение номинальной мощности, ВА, при работе в классе точности:

0,5
1
3



120
200
500

Значение предельной мощности, ВА1000
Значение основной погрешности по напряжению, %0,5
Значение основной погрешности по углу, %10
Масса, кг87
Схема и группа соединений обмотокY/Yn-0
Охлаждение трансформатораЕстественное масляное



Конструкция. Трехфазный трансформатор НТМИ-10-66 изготавливают из группы однофазных трансформаторов, что повышает его ремонтопригодность.
Трансформатор НTМИ-10-66 имеет сварной бак. Для удобного и быстрого монтажа на крышке бака трансформатора привариваются скобы. Слив и взятие пробы масла осуществляется через пробку, расположенную в нижней части бака. Болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН. Активная часть включает в себя магнитопровод, обмотки и вывода ВН, НН. Магнитопровод трансформатора изготавливается из холоднокатаной высококачественной электротехнической стали. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Обмотки закрепляются на стержнях магнитопровода, после выполняются все необходимые электротехнические соединения и производится сушка под вакуумом. После проверки всех электротехнических параметров трансформатора активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

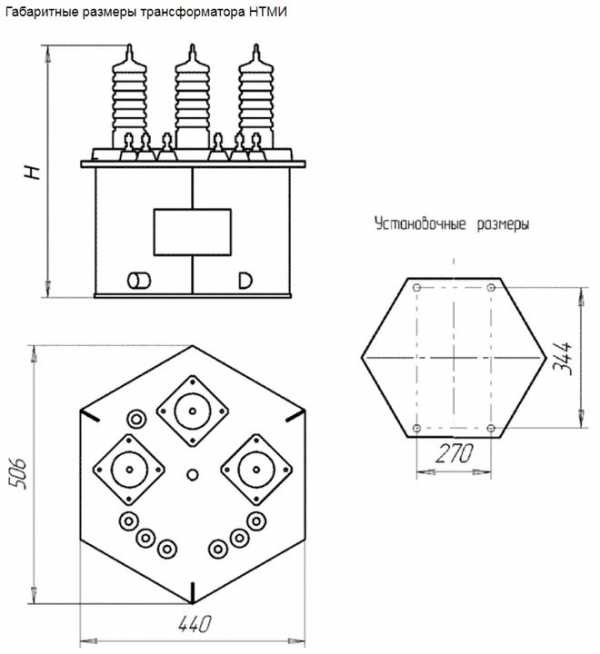

Чертеж, габаритные и установочные размеры трансформатора НТМИ-10-66



Видео трансформатора НТМИ-10-66:





Фото трансформатора НТМИ-10-66:

Заказывайте трансформатор НТМИ-10-66 в компании “ЭнергоСфера” позвонив по телефону:
(066)473-42-45 (068)256-29-77  (093)113-81-73
  • < Трансформатор ЗНМИ-10-I
  • Трансформатор НТМИ-1-10 >
Автор: Денис Ярошенко

energosfera.org.ua

Трансформатор напряжения НТМИ-10 | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Счетчики электрической энергии, установленные в электроустановках напряжением 10 (кВ), подключаются через измерительные трансформаторы напряжения и трансформаторы тока (вот пример).

В данной статье я хотел бы остановиться на измерительных трансформаторах напряжения и более подробно рассказать Вам про конструкцию и схему подключения трехфазного трансформатора напряжения НТМИ-10.

Помимо трехфазных трансформаторов НТМИ-10, у нас на предприятии установлены и однофазные трансформаторы типа НОМ-10 и ЗНОЛ.06-10, но о них я расскажу Вам в следующий раз — подписывайтесь на рассылку новостей сайта, чтобы не пропустить выход новых статей.

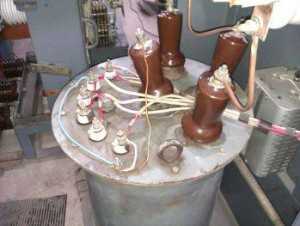

Внешний вид трансформатора НТМИ-10:

Расшифровка НТМИ-10:

  • Н — трансформатор напряжения
  • Т — трехфазный
  • М — масляный (естественное масляное охлаждение)
  • И — измерительный с дополнительной обмоткой для контроля изоляции (КИЗ)
  • 10 — класс напряжения

Трансформаторы напряжения (ТН) необходимы для снижения уровня высокого напряжения 10 (кВ) до стандартного значения 100 (В). Таким образом, мы изолируем вторичные цепи напряжения от первичных цепей 10 (кВ).

По принципу работы трансформаторы напряжения (ТН) аналогичны обычным силовым понижающим трансформаторам. Они имеют стандартные коэффициенты трансформации в зависимости от уровня первичного напряжения сети: 10000/100 (В), 6000/100 (В), 3000/100 (В), 500/100 (В) и т.д.

Коэффициент ТН указывается через дробь: в числителе — номинальное значение первичного напряжения, а в знаменателе - номинальное значение вторичного напряжения.

В нашем примере у НТМИ-10 коэффициент трансформации равен 10000/100 (В). Это значит, что трансформатор напряжения предназначен для работы в сети напряжением 10 (кВ) и имеет коэффициент трансформации 100. Хотел бы напомнить, что этот коэффициент нужно учитывать при вычислении расчетного коэффициента счетчика электроэнергии.

Независимо от того, какой измерительный трансформатор напряжения у Вас установлен — вторичное напряжение у него должно быть всегда 100 (В).

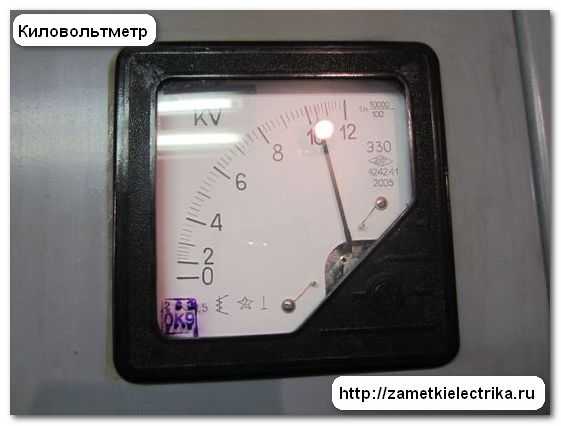

Ко вторичным цепям подключаются различные измерительные приборы, устройства релейной защиты, автоматики и сигнализации: киловольтметры, счетчики электрической энергии, приборы для измерения мощности (ваттметры, варметры), различные преобразователи напряжения и мощности, реле контроля напряжения, реле защиты минимального напряжения, пусковые органы АВР, блоки регулирования напряжения (РКТ) и управления ступенями переключающих устройств РПН силовых трансформаторов и т.д.



Технические характеристики НТМИ-10

Основные технические характеристики НТМИ-10 (1967 года выпуска) указаны на его бирке:

Как видите, один и тот же трансформатор может работать с разными классами точности, правда для каждого класса точности определена его номинальная вторичная нагрузка (мощность).

Рассматриваемый НТМИ-10 предназначен для питания расчетных счетчиков коммерческого учета, а значит должен работать в классе точности 0,5 (ПУЭ, п.1.5.16):

Напомню, что класс точности расчетных счетчиков для потребителей мощностью до 670 (кВт) при напряжении 10 (кВ) должен быть не ниже 1,0.

Для работы трансформатора напряжения в классе точности 0,5 его номинальная нагрузка (мощность) не должна превышать 120 (ВА). Но в связи с массовым переходом от индукционных счетчиков к электронным (читайте статью о преимуществах и недостатках того или иного типа) я столкнулся со следующей проблемой.

У электронных счетчиков потребляемая мощность в несколько раз меньше, чем у индукционных, поэтому трансформатор напряжения получился не перегружен, а наоборот — не загружен, что отрицательно сказывается на его погрешности. В методике измерений МИ 3023-2006, п.3 говорится, что фактическая мощность трансформатора напряжения должна быть в пределах от 25% до 100% от его номинальной мощности. Читайте статью о том, как после замены счетчиков я производил измерение фактической мощности трансформатора напряжения, и что нужно делать, чтобы нагрузить ТН для работы в нужном классе точности.

Так, что не забывайте об этом.

Максимальная предельная мощность — это предельная мощность трансформатора, которая в несколько раз превышает номинальную мощность, но при которой трансформатор может работать с допустимым нагревом обмоток.

Остальные характеристики приведены ниже:

  • схема и группа соединений обмоток - Унн - 0 (Унн -12)
  • режим работы — продолжительный
  • температура эксплуатации от -45°С до +40°С (исполнение У3)
  • срок службы — не менее 20 лет (по факту уже более 47 лет)
  • масса 190 (кг)

Устройство и конструкция НТМИ-10

Рассмотрим конструкцию трансформатора напряжения НТМИ-10.

Пришел очередной срок поверки трансформатора напряжения НТМИ-10, установленного в ячейке ТН-2 сек. распределительной подстанции 10 (кВ). Мы пригласили метрологов и по результатам поверки данный НТМИ-10 был забракован по причине повышенной погрешности при работе в классе точности 0,5.

Данный трансформатор пришлось демонтировать с ячейки, а на его место установить новые однофазные 3хЗНОЛ.06-10. Об этом я еще расскажу Вам в ближайшее время.

Ну раз демонтировали НТМИ-10 с ячейки, то это и стало поводом для написания подробной статьи о нем.

Бак трансформатора НТМИ-10 имеет круглую форму и сварен из листовой стали (на фотографии ниже виден сварной шов).

Для его транспортировки имеются специальные крюки, приваренные к баку трансформатора.

На крышке бака расположены 3 высоковольтных ввода (А, В , С), нулевой вывод первичной обмотки (О), выводы вторичных обмоток (основной и дополнительной), пробка для заливки (доливки) масла.

Вводы трансформатора состоят из фарфоровых проходных изоляторов.

Пробка для заливки трансформаторного масла имеет мерную пластину для контроля его уровня в баке.

Внизу бака имеется пробка для слива или отбора масла для испытаний на пробой и проведения химического анализа.

Сливную пробку и крышку бака трансформатора можно опломбировать.

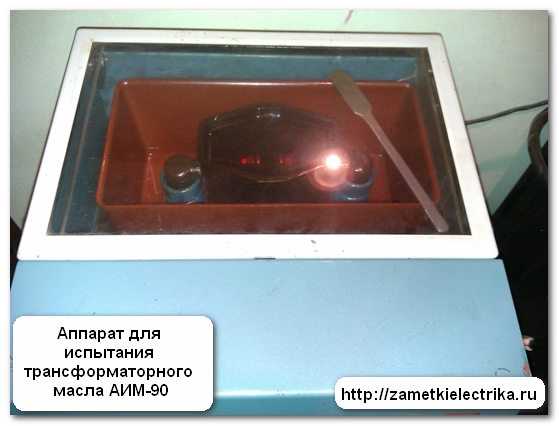

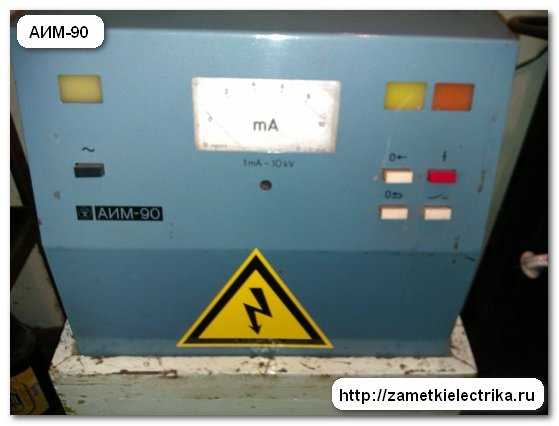

Кстати, наша ЭТЛ занимается испытанием трансформаторного масла на пробой, что подтверждается нашим решением. Для этого у нас имеется специальная установка — АИМ-90.

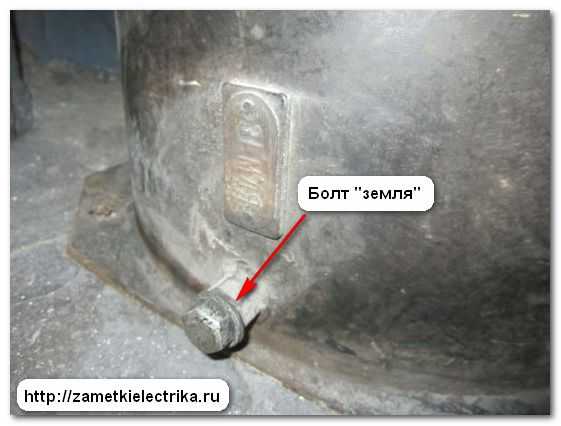

С другой стороны от сливной пробки находится болт для заземления корпуса трансформатора.

Активная часть трансформатора состоит из пятистержневого магнитопровода броневого типа, собранного из пластин электротехнической холоднокатанной стали. Обмотки (А, В, С) насажены на средние стержни магнитопровода. Свободные по краям стержни необходимы для замыкания магнитных потоков нулевой последовательности.



Схема подключения НТМИ-10

Схему подключения трансформатора напряжения НТМИ-10 рассмотрим на этой же распределительной подстанции, только на соседней ячейке ТН-1 сек, где установлен аналогичный НТМИ-10.

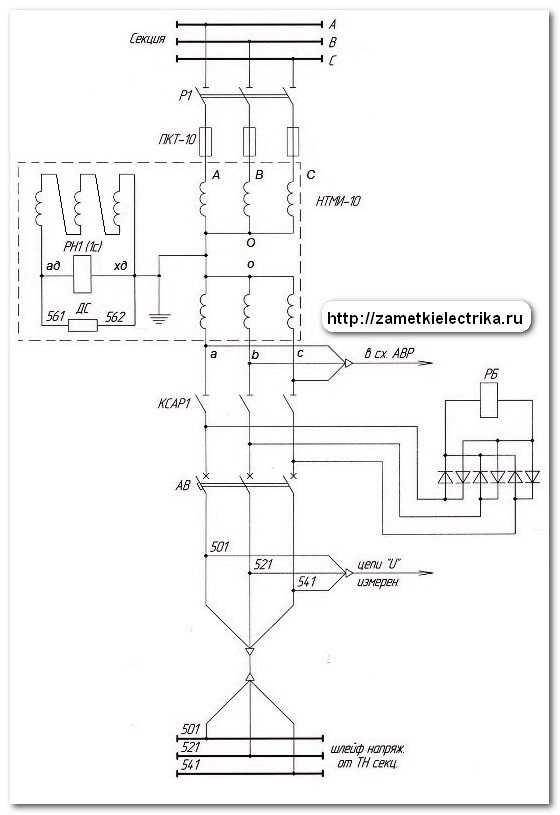

Однолинейная принципиальная схема:

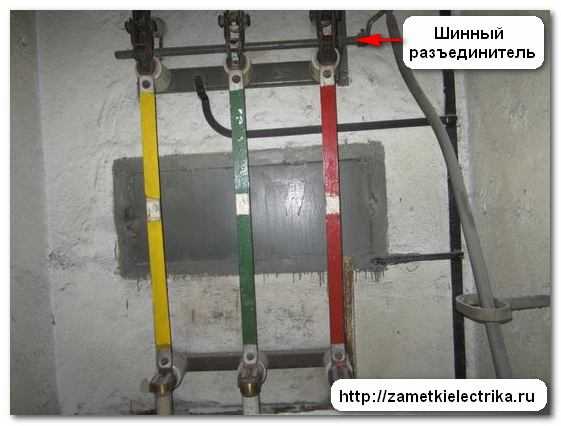

Питание первичной обмотки НТМИ-10 осуществляется со сборных шин 10 (кВ) через шинный разъединитель.

Как видите, цветовая маркировка шин полностью соблюдена. На каждой фазе имеются участки шин без краски, которые необходимы для установки переносных заземлений.

В качестве защиты в каждой фазе установлены предохранители ПКТ-10. Эти предохранители защищают от короткого замыкания только первичные обмотки ТН. Если повреждение возникнет во вторичной цепи и даже на ее выводах, значение тока в первичной цепи будет недостаточно для перегорания плавкой вставки предохранителя.

1. Первичная обмотка ТН

Первичная обмотка НТМИ-10 соединена в звезду с нулевым выводом (Ун). Нулевой вывод выведен на крышку трансформатора и должен быть обязательно заземлен.

Заземляется он к стальной полосе, которая соединена с заземляющим устройством подстанции.

Маркировка первичной обмотки:

У трансформатора НТМИ-10 имеется две вторичные обмотки:

  • основная
  • дополнительная (для контроля изоляции)

2. Основная вторичная обмотка

Основная вторичная обмотка соединена в звезду с нулевым выводом (Ун). Ее нулевой вывод выведен на крышку трансформатора.

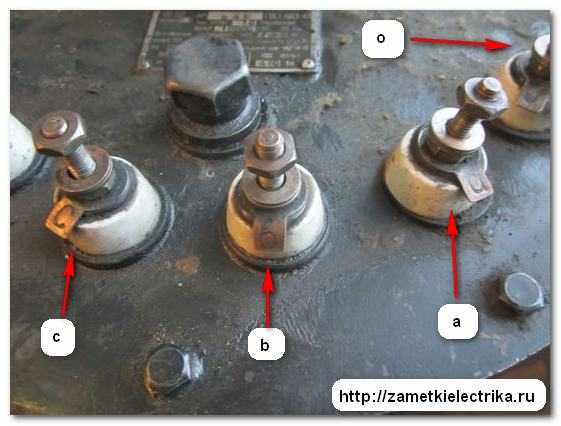

Маркировка выводов основной вторичной обмотки:

  • a — начало обмотки фазы А
  • b — начало обмотки фазы В
  • c — начало обмотки фазы С
  • o — нулевой вывод (концы всех обмоток соединены в одной точке)

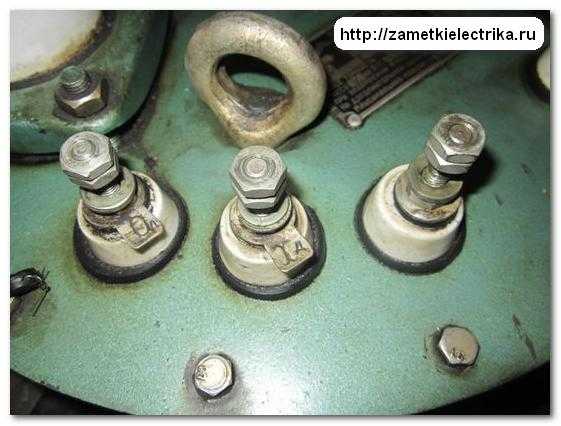

На вторичных выводах имеются металлические бирки, на которых выбита маркировка.

Вторичные цепи ТН маркируются следующим образом (в скобках указаны старые обозначения):

  • а — А601 (501)

  • b — В600 (521)
  • c — С601 (541)
  • o — О601 (500)

У нас на подстанциях в основном сохранилась старая маркировка, но кое-где имеется и новая.

Для информации: почитайте статью о том, как выполняется маркировка вторичных цепей трансформаторов тока.

Для безопасности обслуживания (в случае попадания высокого напряжения во вторичные цепи), один из выводов вторичной обмотки ТН должен обязательно заземляться. Об этом отчетливо говорится в ПУЭ, п.3.4.24:

Заземление должно по возможности быть ближе к трансформатору напряжения. Обычно это выполняется, либо на самих вторичных выводах ТН, либо на ближайшем от ТН клеммнике.

В цепи заземления не должно быть установлено никаких коммутационных аппаратов (рубильников, переключателей, автоматов, предохранителей).

Иногда встречаются схемы, где у вторичной обмотки трансформатора напряжения заземлена не нейтраль, а фаза В. Вот пример схемы подключения НТМИ-10 с заземленной фазой В:

При заземленной фазе В гораздо легче перепроверить себя при подключении счетчиков и других приборов. Еще, фазу В заземляют по причине того, что она по конструкции ближе находится к первичной обмотке — так утверждают специалисты. Пока сам не разберу ТН — подтвердить данный факт не могу.

Но лично я привык, что заземлена всегда нейтраль (нулевая точка у звезды), поэтому при монтаже всегда заземляю именно нулевой вывод.

Для защиты ТН от перегрузок и коротких замыканий во вторичных цепях ~100 (В) устанавливается автоматический выключатель или предохранители. В моем случае установлен трехполюсный автомат АП-50Б, имеющий электромагнитную и тепловую защиты. В случае отключения автомата на панели сигнализации сработает указательное реле (в разговор. — блинкер) «автомат отключен» или «неисправность в цепях напряжения», который выдаст предупредительный сигнал на диспетчерский пульт.

Автомат или предохранители должны быть установлены как можно ближе к ТН. Если это ячейка КСО, то на самой панели, если же это КРУ, то на выкатном элементе или в релейном отсеке.

3. Дополнительная вторичная обмотка (для КИЗ)

Дополнительная обмотка соединена в схему разомкнутого треугольника (сумма фазных напряжений) и является фильтром напряжения нулевой последовательности. К ней подключается реле напряжения (реле контроля изоляции), например, РН53/60Д, которое реагирует и выдает сигнал при замыкании на землю в сети 10 (кВ).

Напряжение на дополнительной обмотке в симметричном режиме составляет около 2-3 (В). При однофазном замыкании какой-либо фазы 10 (кВ) на землю в ней возникает напряжение 3Uо, приблизительно равное 100 (В).

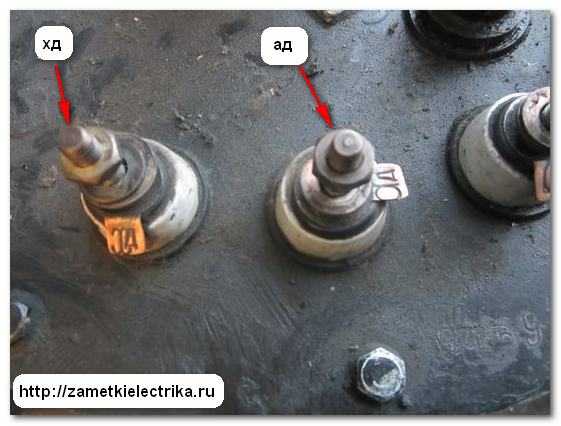

Маркировка выводов дополнительной обмотки для контроля изоляции (КИЗ):

Провода дополнительной обмотки ТН маркируются следующим образом (в скобках указаны старые обозначения):

  • ад — Н601 (561)

  • хд — Н600 (562)

Дополнительную обмотку также необходимо заземлить, например, на выводе хд.

В связи с малой протяженностью вторичных цепей дополнительной обмотки, аппараты защиты в ней можно не устанавливать.

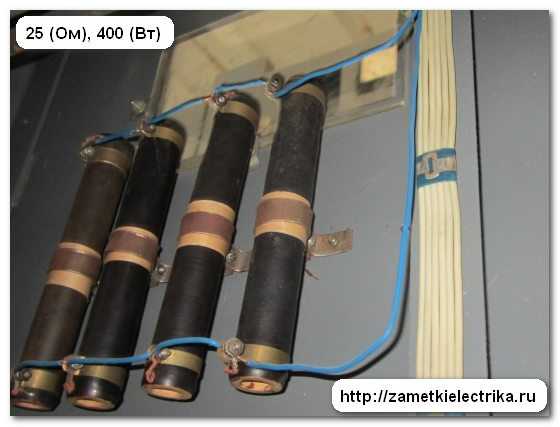

Для защиты трансформатора напряжения от перенапряжений, возникающих при самопроизвольных смещениях нейтрали, в цепь дополнительной вторичной обмотки необходимо установить резисторы номиналом 25 (Ом) мощностью 400 (Вт). Эти резисторы устанавливаются только там, где нет компенсирующих устройств (дугогасящих катушек). Дугогасящие катушки на рассматриваемой подстанции имеются в наличии, но выведены из работы.

Дополнение про НТМИ-10-66

В завершении статьи я решил упомянуть про трансформатор напряжения НТМИ-10 с приставкой «66» (НТМИ-10-66).

Трансформаторы напряжения НТМИ-10-66 стали выпускаться в более позднее время. По принципу действия, техническим характеристикам и схеме подключения они полностью аналогичны с рассмотренным в данной статье НТМИ-10, правда есть небольшие отличия по габаритным размерам и высоковольтным вводам, которые Вы увидите на фотографиях ниже.

Внешний вид.

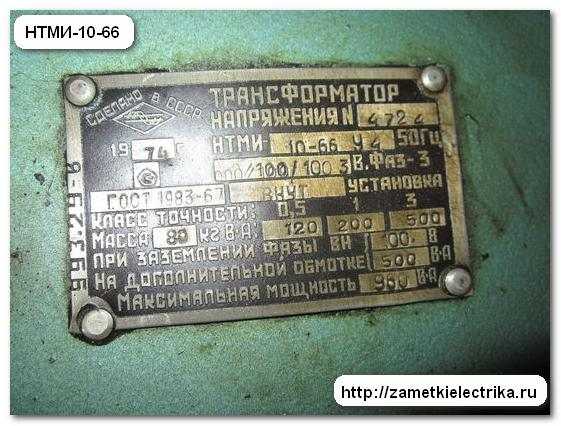

Бирка с техническими характеристиками НТМИ-10-66.

Сливная пробка.

Маркировка выводов.

А вот видеоролик, который я снял по материалам данной статьи:

P.S. Если у Вас возникли вопросы по тематике данной статьи, то буду рад Вам помочь. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

НТМИ-6 трансформаторы напряжения трехфазные. Описание. Цена. Заказ.

Трансформаторы напряжения НТМИ-6 предназначены для масштабного преобразования электрического напряжения переменного тока с целью дальнейшей подачи его на приборы измерения, защиты и сигнализации в цепях автоматики трехфазных сетей с изолированной нейтралью. Применяется для понижения высокого напряжения 6 кВ до 100 В. Номинальное напряжение дополнительной обмотки 100:3 В.

Трансформаторы НТМИ-6 соответствуют требованиям ТУ 659 РК 0001 0033-22 и ГОСТ 1983-2001.

Условия эксплуатации:

  • Измерительный трансформатор НТМИ-6 предназначен для эксплуатации в районах с умеренным и холодном климате, при:
    • Невзрывоопасной и химически неактивной среде.
    • Высоте установки над уровнем моря не более 1000 м.
    • Отсутствии тряски, вибрации, ударов.
  • Режим работы: длительный.

Конструкция трансформатора НТМИ-6
Бак трансформатора НТМИ-6 сварной, круглой формы. Подъем в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы высокого напряжения (ВН), низкого напряжения (НН), пробка для доливки масла. Для обеспечения герметичности применена маслостойкая резина. Трансформаторы НТМИ-6 заполняются трансфоматорным маслом, имеющим пробивное напряжение не менее 40 кВ.

Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов НТМИ-6 изготовлены из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.

Сборка трансформаторов НТМИ-6 выполняется тщательно и точно согласно конструкторской документации. Обмотки устанавливаются и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора НТМИ-6, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом.

Испытания
Все трансформаторы НТМИ-6 подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.

Электрическая схема трансформатора НТМИ

www.tdtransformator.ru

НТМИ-10-66, НТМИ-10-66У3 Трансформаторы напряжения


Продукция > Измерения напряжения > НТМИ-10-66, НТМИ-10-66У3

Трехфазные трансформаторы напряжения серии НТМИ изготавливаются для нужд народного хозяйства и предназначены для применения в электрических цепях переменного тока частотой 50Гц.
Трансформаторы являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.

Условия эксплуатации:
  • Трансформаторы предназначены для работы в закрытом помещении.
  • Высота над уровнем моря - не более 1000м.
  • Температура окружающей среды от - 45 °С до +40 °С.
  • Окружающая среда невзрывоопасная.
  • Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.
Технические характеристики
Наименование параметра Норма
НТМИ-6 У3 НТМИ-10 У3
Номинальное напряжение обмоток, В:

  • первичной
  • вторичной
  • дополнительной
6000
100
100:3
10000
100
100:3
Номинальная мощность для классов точности, ВА:

75
150
300
120
200
500
Предельная мощность, ВА 630 1000
Схема и группа соединения Ун/Ун/0-0

Габаритные, установочные размеры и масса трансформаторов
Размеры Тип трансформатора
 НТМИ - 6 У3   НТМИ -10 У3
Н, мм 370 510
B, мм 145 200
 Масса, кг, не более  63 81

Сделать заказ и запросить дополнительную информацию по НТМИ-10-66, НТМИ-10-66У3 Вы можете здесь.

Назад

www.ooo-pribor.ru

Трансформатор НТМИ: устройство, схема и характеристики

Трансформатор типа НТМИ – оборудование, способное в больших масштабах преобразовывать, измерять электрический ток переменного типа для работы защиты, сигнализации и прочего подобного оборудования. Агрегат позволяет контролировать состояние изоляционных слоев в сети. Чтобы правильно выбрать измерительные трансформаторы, необходимо рассмотреть технические характеристики, особенности ввода в эксплуатацию.

Устройство

Трансформатор типа НТМИ 6 (10) кВ применимо для изменения показателей напряжения, учета электроэнергии в сети. Применяются в системах с нейтралью изолированного класса. Пользователи спрашивают при покупке, обязательно ли заземление для представленных конструкций. Паспорт прибора дает четкий ответ. В автоматических сетях обязательна нейтраль и заземление. Схема подключения трансформатора, обслуживание агрегата представлены производителем в инструкции.

Емкость трансформатора является металлической конструкцией. На крышке предусмотрены крюки, позволяющие транспортировать и устанавливать прибор на выделенной территории. Внизу конструкция имеет пробку для масла. Здесь установлен болт заземления. Сверху агрегата находятся выходы ВН, НН. Отверстие для доливки масляного охладителя находится здесь же, закрывается пробкой.

Трансформатор категории НТМИ 10 (6) кВ наделен стальным сердечником. Контур катушек медный.

Сборка и введение в эксплуатацию

Трансформатор напряжения группы НТМИ 10 (6) кВ имеет различные габариты и массу (в соответствии с мощностью). Стоимость также отличается в соответствии с указанными характеристиками. Сборка производится согласно инструкции производителя. Обмотки необходимо зафиксировать на стержнях магнитопривода, монтируется ярмо. Электрическая коммутация производится в соответствии с существующими стандартами. Выполняется процедура сушки.

Активную часть устанавливают в бак. Контролируется качество соединения обмоток пока агрегат не под напряжением. Оценивается коэффициент трансформации, погрешность при угловом сдвиге векторов фазы. Трансформатор напряжения категории НТМИ 6 (10) кВ нужно тщательно просушить. Проверяются соединения. Крышка ставится на предусмотренное место, заливается масло в бак.

Уровень охладительной жидкости контролируется. Качество масла соответствует требованиям стандартов. Монтируются дополнительные аксессуары.

Обозначение

Агрегаты представленного типа обозначаются по установленной системе. Маркировка позволяет определить особенности аппаратуры. Обслуживающий персонал должен видеть табличку с информацией о виде аппаратуры. Расшифровка данных следующая: НТМИ-6(10) – УЗ (ТЗ).

  • Н — трансформатор напряжения.
  • Т — трехфазный.
  • М – охладитель системы масляного типа, циркуляция естественная.
  • И – измерительный, предусмотрена дополнительная обмотка типа КИЗ.
  • 6(10) – параметры обмотки выводов ВН, кВ.
  • УЗ (ТЗ) – разновидность климатического размещения.

Информация наносится на специальную табличку, которая крепится винтами к корпусу трансформатора. Маркировку необходимо разместить в доступном для обозрения месте.

Особенности эксплуатации

Установки представленной категории эксплуатируются строго в соответствии с общепризнанными стандартами. Ввод в эксплуатацию, контроль состояния оборудования производится обученными, опытными сотрудниками.

Представленная аппаратура устанавливается в районах с умеренным и холодным типом климата. Рядом запрещается хранить пожароопасные, взрывчатые, химические вещества, газы, жидкости.

Установка агрегата производится на высоте не более 1 км над уровнем моря. Конструкция не рассчитана на работу в условиях вибрации, механических ударов или тряски. Рабочий цикл достаточно длительный. Отключение аппаратуры производится для проведения планового ремонта, обслуживания. При появлении признаков неисправности, в аварийной ситуации, питание немедленно отключается.

Температура окружающей среды может достигать от +40 до -45ºС для категории У1. Климатическое исполнение ХЛ1 разрешает эксплуатацию в диапазоне от +40 до -60ºС. Относительная влажность составляет 80%. Перечисленные условия способствуют длительной, эффективной работе оборудования.

Рассмотрев особенности, принцип работы и обозначения трансформаторов НТМИ, можно правильно выбрать устройство, соответствующее потребностям потребителей.

protransformatory.ru

НТМИ-10-10000/100В У3 трансформатор напряжения | Трансформаторы напряжения | Трансформаторы

Трехфазный масляный трансформатор напряжения НТМИ-10 применяется для понижения высокого напряжения 10 кВ до 100 В, а также для учета, в том числе коммерческого и защитных устройств электрической энергии в установках переменного тока.

Технические характеристики НТМИ-10.
Трансформатор Номинальное напряжение обмоток, кВ Номинальное напряжение, кА
в классе точности
Максимальная предельная мощность, ВА Масса, кг
ВН НН (осн.) НН (доп.) 0,5 1,0 3,0
НТМИ-10 10 0.1 0.1/3 150 300 500 1000 87

Примечание: По требованию заказчика можно изготовить трансформаторы НТМИ других сочетаний напряжения.

Трансформаторы НТМИ-10 соответствуют требованиям ТУ 659 РК 0001 0033-22 и ГОСТ 1983-2001.

Трансформаторы поставляются с первичной поверкой. Межповерочный интервал 8 лет.

Структура условного обозначения трансформаторов напряжения Н Т М И - Х Х Х
Н Напряжения
Т Трехфазный
М Масляный
И С дополнительной обмоткой для контроля изоляции
-10 Класс напряжения первичной обмотки, кВ
Х Климатическое исполнение (У УХЛ)
Х Категория размещения (3) по ГОСТ 15150
Пример условного обозначения трансформаторов: Трансформатор с напряжением первичной обмотки 10 кВ, климатическим исполнением У, категорией размещения 3 при заказе и в документации другого изделия: «Трансформатор НТМИ-10 У3 СТ АО 00010033-019-2009»

Условия эксплуатации трансформаторов НТМИ-10.

Трансформаторы НТМИ-10 предназначены для эксплуатации в районах с умеренным и холодном климате, при:

  • не взрывоопасной и химически активной среде
  • высоте установки над уровнем моря не более 1000 м.
  • трансформаторы НТМИ-10 не рассчитаны для работы в условиях: тряски, вибрации, ударов.
  • режим работы длительный.
  • температура окружающего воздуха: -45С до +40С для У1.
  • температура окружающего воздуха: -60С до +40С для ХЛ1.
  • относительная влажность воздуха не более 80% при 25С.
Конструкция трансформаторов НТМИ-10.

Баки трансформаторов сварные. Подъем трансформатора НТМИ10 в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, пробка для доливки масла.
Активная часть состоит из магнитопровода, изготовленных из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.

Сборка.
Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов. После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.

Испытания.
Все трансформаторы НТМИ-10 подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.

Гарантии производителя:

Гарантийный срок эксплуатации трансформатора напряжения НТМИ-10 составляет 3 (три) года со дня вода его в эксплуатацию, но не более 3,5 года со дня выпуска. Изготовитель гарантирует соответствие трансформатора требованиям стандартов при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа.

Стандартный комплект поставки:
  • Трансформатор напряжения типа НТМИ 10
  • Техническое описание и инструкция по эксплуатации
  • Паспорт.

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления!

www.etk-oniks.ru

51199-12: НТМИ-6 У3,НТМИ-10 У3 Трансформаторы напряжения

Назначение

Трансформаторы напряжения типа НТМИ-6 У3, НТМИ-10 У3 (далее трансформаторы) предназначены для выработки измерительной информации для электрических измерительных приборов и цепей учета, защиты и сигнализации в сетях с изолированной нейтралью или заземленной через дугогасящий реактор, для работы в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий, в электрических цепях переменного тока промышленной частоты в электросетях 6 кВ и 10 кВ.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.

Трансформаторы представляют собой соединенные конструктивно в единое целое три трехобмоточных однофазных трансформатора. Первичные обмотки и обмотки низкого напряжения соединены по схеме «звезда», а дополнительные обмотки низкого напряжения соединены по схеме разомкнутый «треугольник». Магнитопровод трансформатора собран из пластин электротехнической стали. На стержне магнитопровода расположены слоевые обмотки с изоляцией. Магнитопроводы трех однофазных трансформаторов с насаженными на них обмотками, соединенные с помощью ряда конструктивных деталей в единую конструкцию, представляет собой активную часть трансформатора, которая помещается в бак, залитый трансформаторным маслом. Бак трансформатора сварен из листовой стали.

Общий вид трансформатора представлен на рисунке 1.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения типа НТМИ._

Наименование параметров

Значения

НТМИ-6 У3

НТМИ-10 У3

Номинальное напряжение первичной обмотки, кВ

6

10

Номинальное напряжение основной вторичной обмотки (для измерения или защиты), В

100

Номинальное напряжение дополнительной вторичной обмотки (для включения в разомкнутый треугольник), В

100/3

Предельная мощность трансформатора, В-А

630

1000

Номинальная мощность дополнительной обмотки, В-А

300

600

Количество вторичных обмоток:

-    основных

-    дополнительных

3

3

Класс точности основной вторичной обмотки для измерения

0,5

Номинальная нагрузка/класс точности

75/0,5

150/0,5

Класс точности обмотки для защиты

0,5

Номинальная частота, Гц

50, 60

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3

Габаритные размеры, мм (длинахширинахвысота)

440х506х400

440х506х510

Масса, кг

67

87

Средний срок службы, лет, не менее

25

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность

№ п/п

Наименование изделия

Кол-во

1

Трансформатор напряжения

1

2

Паспорт

1

3

Руководство по эксплуатации

1

Поверка

осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:

-    источник высокого напряжения ИВН-500, диапазон выходных напряжений от 1 до 500 кВ;

-    измеритель многофункциональный характеристик переменного тока РЕСУРС-иБ2-ПТ, основная погрешность ± 0,05 %; ± 10 мин.;

-    эталонные трансформаторы напряжения:

НЛЛ-6, диапазон напряжений первичной/вторичной обмоток - 6000В/100В, кл. точн. 0,05; НЛЛ-10, диапазон напряжений первичной/вторичной обмоток - 10000В/100В, кл. точн. 0,05;

-    магазин нагрузок МР3025, основная погрешность ± 4 %.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения типа НТМИ-6 У3, НТМИ-10 У3:

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

СТ АО 00010033-019-2009 «Трансформаторы напряжения трехфазные масляные измерительные типа НТМИ. Технические условия».

Рекомендации к применению

-    при осуществлении торговли и товарообменных операций;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

all-pribors.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
