Оборудование для резки металла

Обработка металлов резанием — это один из главных вариантов создания деталей. При помощи резания производится обработка детали разной формы — от обычного валика до сложных корпусов, различных размеров — от деталей, которые можно рассмотреть лишь под микроскопом, до гребных судовых валов до 30 метров в длину.

Виды резания отличаются по типу применяемого в процессе обработке металлорежущего инструмента. Процесс, где применяются резцы, зовется строганием и точением; сверла используются при сверлении, фрезы в момент фрезерования, абразивный инструмент для шлифования (отметим, что в металлообработке полирование – вид шлифования)

Оборудование для нарезки металла располагается в группе металлообрабатывающего оборудования и необходимо для фигурной и прямолинейной резки листового металла, заготовок из металла. По разновидности операций можно его условно поделить на оборудование, что необходимо для самого простого разрезания, а также на, что применяется для раскроя металла (листового). А, в общем, за счет разнообразию видов, материалов заготовок, за счет разницы конечных целей, производительности, разновидностей инструментов для резки металла довольно много, именно по этой причине его выбор ведется, исходя из функциональной составляющей.

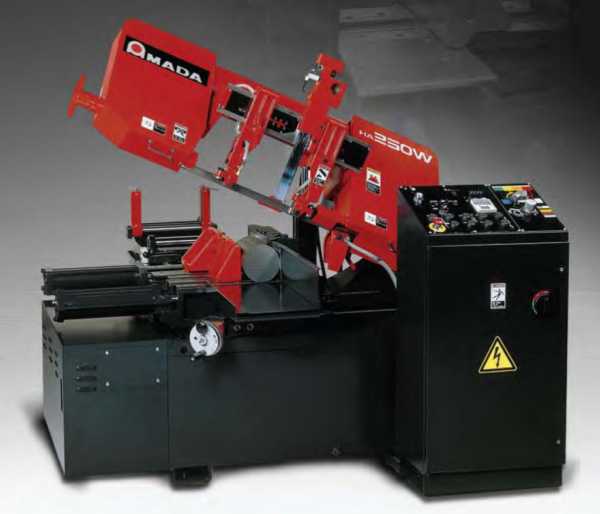

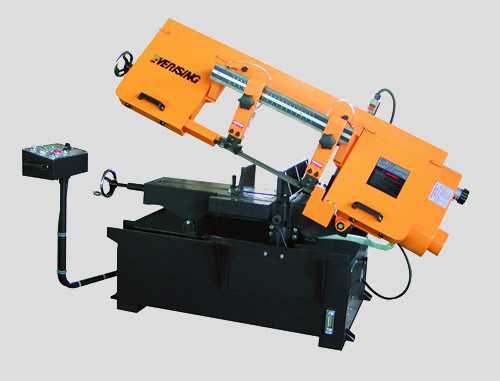

Ленточнопильные станки для резки металла














Ленточнопильные станки используются достаточно широко. Такое оборудование характеризуется универсальностью, потому что подобные станки режут все разновидности металлов, трубы, листовой металл, поковку, профиль и так далее. При этом делают это с огромной производительностью. Принцип работы ленточнопильных станков довольно прост. Резание ведется режущим инструментом, в виде которого выступает биметаллическая ленточная пила; усилие, которое необходимо для прорезания, обеспечивается весом пильной рамы или дополнительно за счет специального привода. В место резания заготовка передается благодаря рабочему подающему столу. Еще одним популярным видом оборудования для резки металла является гидравлические пресс ножницы.

Конкретная ленточная пила выбирается зависимо от конструкционных показателей и материала заготовки. Ленточнопильные станки бывают автоматами, ручными и полуавтоматами. Ручные станки, применяемые для мелкосерийного производства, самые трудоемкие; автоматы — часть оснащения серийных производств; полуавтоматам отводится промежуточное место – процесс резания идет на автомате, но подобный станок требует ручную подачу заготовки на рабочий стол.







Гильотинные ножницы для резки металла




Гильотинные ножницы характеризуются эффективностью и простотой решения односоставных задач в процессе резки металла. В общем, разрезание идет за счет спецнаклонного ножа, разрез выходит прямолинейным – но может быть с косым срезом, с условием наклона рабочего стола на некоторый угол. Зависимо от происхождения потраченной на рабочий период силы, гильотины разделены на ручные (механические), электромеханические и пневматические. Гильотинные ножницы и гильотины широко применяются в мелкосерийном производстве, подходят для маленьких фирм, при том, что для больших компаний они не подойдут по данным производительности.











Лазерная резка металла












Лазерная резка — высокотехнологичный процесс, который требует дорогого лазерного оборудования. Большим плюсом этого варианта считается максимально большая точность реза. При помощи лазерного оборудования можно делать фигурные разрезы с любой степенью точности, детализации. Это термический вид резки, установка собой представляет комплексный аппарат, который в себя включает рабочий лазер, стол для раскройки, системы управления – персонального компьютера. Управление лазером – абсолютно автоматическое. Для лазерной резки почти нет ограничений по габаритами и виду металлических заготовок, технология дает возможность разрезать самые маленькие детали; настройка лазера для каждого отдельного сплава идет индивидуально.

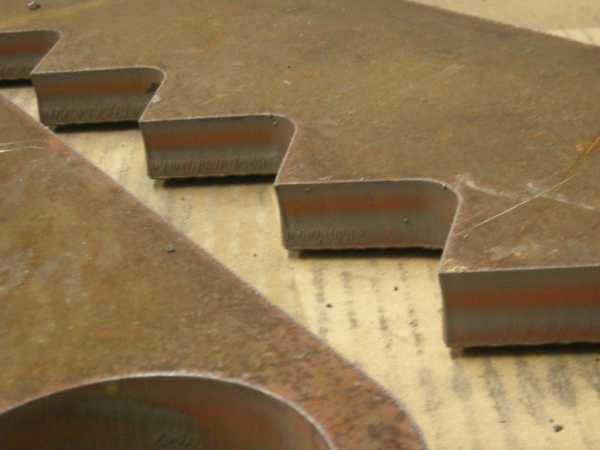

Плазменная резка металла












Плазменная резка тоже находится в списке высокотехнологичных видов резки, потому что в ее основе находится способность плазмы (ионизированного газа) нагреваться до больших температур, после этого рабочий инструмент плазменной линии может разрезать абсолютно любые виды металлов – даже титан, высоколегированную и углеродистую сталь. Подобное оборудование в основном применяют для фигурного разрезания листовой стали, намного реже для заготовок огромной толщины, потому что в период обработки металла плазмой края реза сильно оплавляются. Это на точность и качество реза не влияет при резке листового металла, но не сильно подходит для крупных заготовок. С большим вниманием в работе с плазменной резкой надо относится к выбору и интеграции в работу спецпрограммного обеспечения.

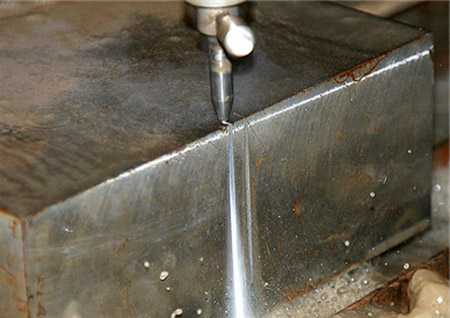

Водоструйная и гидроабразивная резка металла













Водоструйная резка, использующаяся не так уж и часто, в сравнении с иными видами, производится при помощи тонкой водной струи (до пол-миллиметра), которая подается под сверхбольшим давлением, преодолеваемом границу прочности металла. Может применяться и чистая вода, и вода с добавлением абразива – в таком случае имеется ввиду, гидроабразивная резка. Основное достоинство водоструйной резки — отсутствие температурного воздействия, что говорит про отсутствие результата срезового оплавления. Но в то же самое время оборудование для водоструйной резки сильно отличается ненадежностью в работе с металлами; наиболее часто применяют для резки камня.

Также стоит отметить, что помимо резки, металлообработка в себя включает такие операции, как сверление, формовка, сварка, цинкование металла, гибка, покраска и так далее. Каждая из таких операций предполагает качественное оснащение спецметаллообрабатывающим оборудованием.







promplace.ru

Станки для резки листового металла: гильотины, линии продольно-поперечной резки.

Станок для резки металла

Резка металла представляет собой технологический процесс с использованием специального оборудования. На современном производстве существуют специализированные линии по резке металла, где присутствие человека сводится к минимуму, учитывая опасность такого производства.

Различают несколько способов резки металла. Поэтому и станок для резки металла может быть разным:

  • машина портальной резки с плазменным или кислородным методом применяется для резки листового проката черного и цветного металла;
  • портативная машина термической резки применяется для заводов или монтажа в строительстве, судостроении, при производстве металлоконструкций, нарезании труб и других;
  • электрический или ручной инструмент для резки труб (труборез) – позволяет получить ровный и качественный срез трубы с ровным краем;
  • станки с лазерной, воздушно-плазменной или гидроабразивной резкой для больших предприятий;
  • газовая резка смесью горючих газов и кислорода.

Независимо от типа резки такие станки применяются для нарезания металлических изделий.

Где купить надежные станки для резки металла

Купить ручные и автоматические станки для резки металла с чпу по металлу от производителя по выгодным ценам в интернет магазине Metalmaster. В нашем каталоге представлен большой выбор видов современных новых моделей, всех габаритов: размеры (длина, ширина, высота), вес. При покупке станков для резки металла прилагается подробная инструкция по управлению настройками и эксплуатацией, так же на сайте можно изучить технические характеристики: описание, фото, устройство, видео, мощность, применение, назначение. Если возникли вопросы по производству и продажи оборудования, стоимости доставки, обратитесь к нашим менеджерам по телефонам: 8 (495) 730 30 64 или 8 (800) 555 05 40

ONLINE трансляция из демозала Metal Master

metalmaster.ru

Инструмент для резки металла: ручной и электрический

Спрос на сплав не утихает и сегодня, многие начинающие мастера и профессионалы интересуются, какой инструмент для резки металла признан оптимальным, ведь на строительных рынках представлен широчайший ассортимент различной продукции.

Металл – один из востребованных материалов, не теряющий актуальности на протяжении нескольких столетий. Продукт широко применяется для различных промышленных целей, поскольку обладает относительно невысокой ценой и является очень крепким и надежным.

Основные способы резки металла

Пред покупкой необходимо разобраться, какие способы резки металла существуют. Специалисты разделяют несколько групп:

Газовый резак

Все они отличаются техникой исполнения, имеют определенные преимущества и недостатки. Что касается самих инструментов для резки металла, самыми востребованными считаются:

Каждое приспособление имеет существенные различия, подбирать их нужно в зависимости от поставленной цели.

Промышленное оборудование

Если для работы в домашних условиях можно использовать стандартные ручные или электрические инструменты, для промышленного производства они не подходят. Это обусловлено относительно невысокой скоростью работы и неспособностью разрезать толстый профиль.

Если металл режется в промышленных масштабах или лист необходимо скорректировать в труднодоступных местах, промышленные инструменты справятся с задачей лучше и быстрее.

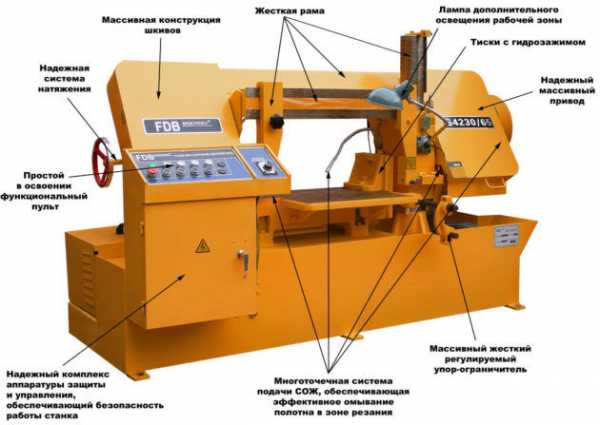

Ленточный станок для резки металла

Чаще всего на заводах и промышленных цехах устанавливают:

Какой метод выбрать, должен решать мастер. Подбор приспособления зависит от жесткости материала и от необходимой скорости нарезки. Например, скорость плазменной резки превышает скорость газопламенной в несколько раз.

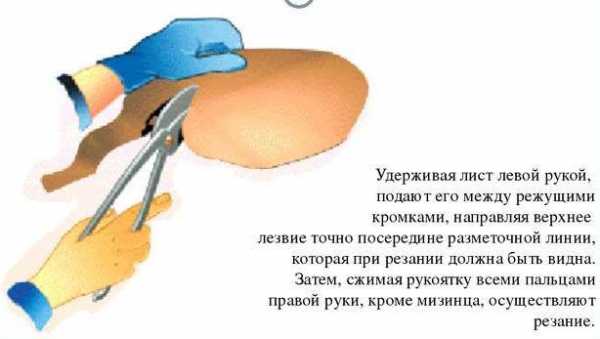

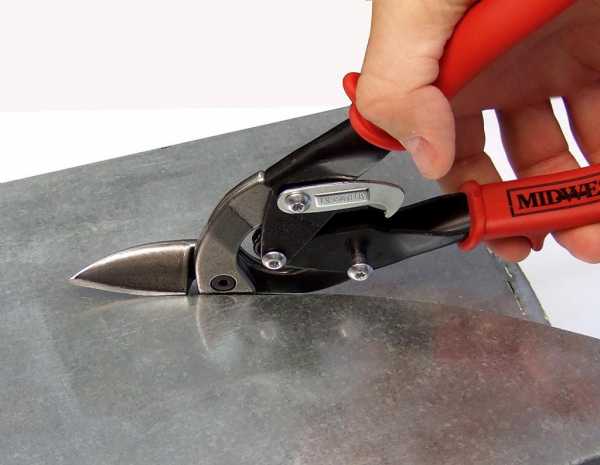

Ножницы по металлу

Этот ручной инструмент для резки металла признан простым и удобным, позволяет разделить лист с толщиной до 3 мм. Отлично подходит для строительства и ремонта.

В зависимости от устройства, условно их классифицируют на несколько разновидностей.

Прямого реза – инструменты предназначены для резки металла по прямой линии.

Криволинейные – разрезают листы криволинейным срезом.

Ножницы с криволинейными лезвиями

Пальцевые – называются ножницы, похожие по действию на криволинейные аналоги, бывают правого или левого реза. Оптимально подходят для вырезки сложных узоров и геометрических фигур.

Стуловые – с помощью приспособления можно разделить металлический профиль толщиной до 3 мм, подходит для резки прутьев средней толщины (около 6–8 мм).

Рычажные инструменты – мощный вид, в конструкции одно лезвие является подвижным, второе фиксированным. Работа осуществляется только с применением верстака.

Выбрать правильные ножницы проблематично, функционирование зависит от заточки лезвия (угол варьируется от 65 до 80 градусов).

Ножовка

Резка металла ножовкой практиковалась в советское время, инструмент подходит для разделения толстых профилей и перепиливания труб и прутьев среднего диаметра. В продаже встречаются следующие типы приспособлений:

  • Профессиональные инструменты – износостойкие, позволяют добиться точных результатов, оснащены резиновой рукояткой.
  • Ножовка-ручка – помогает выполнить разрез в самых труднодоступных местах, мастера при ее помощи могут осуществлять внутренние пропилы.
  • Домашние ножовки – обладают невысокой стоимостью, удобные в использовании.

Подобные приспособления имеют встроенный винтовой механизм и рукоять из дерева.

Полотна для ножовок различаются по твердости режущего материала и высоте зубьев, при покупке на эти факторы обязательно нужно обратить внимание.

Сабельные пилы

Полотно для сабельной пилы

Универсальный инструмент, подходящий для проведения ремонта в квартирах и частных дома. Инструмент с легкостью справляется с разрезанием гвоздей и саморезов. Обрезать кусок трубы или арматуру в труднодоступном месте не составит труда.

Несомненное достоинство инструмента – относительная безопасность и отсутствие искр во время работ.

Большинство мастеров его покупают именно по этим свойствам. Работать легче в тесном помещении.

При покупке внимание в первую очередь обращают на емкость аккумулятора и мощность приспособления – от этих факторов зависит длительность работы пилы. Опытные специалисты советуют покупать инструмент с максимальной мощностью.

Лобзик – гениальный инструмент

Выпускаются для домашнего и профессионального использования, мощность инструмента напрямую зависит от предназначения. Ручная резка профессиональным лобзиком не представляет труда, при этом мастеру удастся разрезать стальной профиль до 10 мм, а алюминиевый до 20 мм.

Основным фактором при выборе является мощность прибора, от значения зависит срок эксплуатации, продолжительность работы и глубина прорезания. Немалое значение имеет и вес лобзика, так как прямым образом сказывается на сложности выполнения работы.

Болгарка

Универсальное приспособление, способное разрезать листы и прутья, выполненные из любого металла. Несомненным достоинством инструмента является то, что единственный расходник, требуемый периодической замены – диски.

Пользоваться болгаркой просто и удобно, работа по силам даже новичку. Строители предпочитают болгарку и из-за возможности шлифовать металл.

Предпочтение стоит отдавать дискам маленького диаметра, таким инструментом будет удобнее пользоваться. Важнейшее правило – замену дисков нужно проводить вовремя, иначе при работе он может разлететься на множество осколков, вследствие чего можно получить различные травмы.

Выбрать грамотно инструмент для резки металла достаточно сложно, так как выбор оборудования просто колоссальный и крайне разнообразный. Но вне зависимости от приспособления, главное – соблюдать технику безопасности.

Видео по теме: Удлинённые ножницы для резки металла

promzn.ru

Виды резки металла - обзор современных технологий

Раскрой металлических листов и производство заготовок заданных размеров из профильного проката требует выполнения определенных операций по специальным технологиям. Прочность, хрупкость, термостойкость, уровень электропроводимости и химический состав сплава при этом непременно учитываются. Обработка должна обеспечить получение деталей максимально точного размера без нарушения основных его свойств.

Для наиболее качественного выполнения этих задач разработаны различные виды резки металла, отличающиеся как сложностью технологии, так и универсальностью применения. Большинство из видов резки реализуются в на промышленном оборудовании, отличающимся сложностью устройства, высокой продуктивностью и возможностью установки систем ЧПУ. Но есть ряд способов резки, которые можно реализовать и с помощью портативных станков и приспособлений в небольшой мастерской, домашнем гараже или непосредственно на объекте, где производится монтаж металлоконструкций.

В этой статье вы можете познакомиться с основными способами резки металла, узнать об их преимуществах и сферах применения. Более подробно виды металлообработки резкой рассмотрены в специальных статьях рубрики, каждая из которых посвящена конкретному способу и оборудованию, которое при этом применяется.

Промышленные виды резки металла

Наиболее популярны технологии резки, позволяющие производить максимальное количество деталей высокой точности за короткий промежуток времени. На крупных предприятиях чаще всего используются:

  • плазменная;
  • лазерная;
  • газовая;
  • гидроабразивная
  • резка металла на станках с ЧПУ

Плазменная резка — обработка токопроводящих металлов и диэлектриков любой твердости струей раскаленного газа (плазмы) при температуре 5-30 тысяч градусов Цельсия, разогнанной электрическим полем до скорости около 1500 м/с. Режется, в основном, листовой металл толщиной до 200 мм. После прохода струи плазмы получается очень тонкий, ровный и гладкий разрез, не требующий дополнительной обработки кромок. Технология плазменной резки одна из самых точных и быстрых. Прилегающая к разрезу зона металла не перегревается и структура ее не нарушается.

Технология лазерной резки

Лазерная резка — не уступает по точности обработке плазмой. В этом случае рабочим органом выступает мощный лазерный луч высокой точности фокусировки. Металл мгновенно плавиться, сгорает и испаряется, оставляя чистый узкий рез. Если производится обработка листов толщиной более 15 мм, то зона реза дополнительно обдувается инертным газом, воздухом или охлаждается водой. Чаще всего применяется лазерная резка при изготовлении сложных по контуру деталей из цветных металлов, сплавов и сталей толщиной 12-20 мм. Преимущество — возможность резки сверхтонких и очень хрупких материалов.

Гидроабразивная резка, в отличие от предыдущих способов, предусматривает механическое, а не термическое воздействие. Но резцом выступает обычная вода в смеси с абразивным порошком, подающаяся под высоким давлением. Обеспечивает рез толщиной не более 0,5-1,5 мм на листах толщиной до 300 мм. При этом весь процесс происходит при температурах не выше 90 0С, что полностью исключает термические изменения структуры металла и выделение горячих паров, опасных для человека.

Гидроабразивная резка металла на станках ЧПУ позволяет обрабатывать пакеты из нескольких листов, что очень удобно при крупносерийном производстве. Недостаток — возможность коррозионных воздействий.

Газовая резка металла, как и резка сваркой (электродной), предполагает воздействие на материал температуры, которая значительно выше точки плавления в ограниченной зоне действия кислородно-пропанового потока. Отличается невысокой точностью реза, но не требует чрезмерно сложного оборудования и может производиться в любых условиях. Резка электродами приносит те же результаты, но требует подключения оборудования к электросети.

Механическая резка металла

Для изготовления различных деталей методом резки можно также использовать механические резаки, прессы, пилы, абразивные круги. Безогневая резка применяется на трубопроводах, по которым перекачивается газ, нефть или продукты ГСМ. Технология резки металла, при которой используется исключительно механическое воздействие, широко распространена как в промышленности, так и на полупрофессиональном и бытовом уровне.

Отрезные станки с дисковыми пилами (кругами) производятся как в виде ручного инструмента (болгарки), так и в виде стационарного или мобильного оборудования. Резка труб, профиля и листа производится путем воздействия вращающегося с большой скоростью абразивного круга на металл, при котором возникает большая сила трения, приводящая к нагреванию и выгоранию металла в зоне контакта.

Резать можно с высокой точностью (толщина реза всего 1-2 мм) и с высокой скоростью. Очень удобны такие станки при изготовлении строительных и водопроводных конструкций, в ремонтных работах.

Вторым по популярности способом механического раскроя листа является рубка металла. Горизонтально расположенный нож прижимается к листу с большой силой и разрушает его в зоне контакта. Работает пресс как обычные ножницы с двумя скользящими мимо лезвиями. Усилие создается гидравликой, пневматикой или эксцентриковым механизмом.

Мощные гидравлические и пневматические ножницы (гильотины) могут справиться со сталью или другими сплавами высокой прочности толщиной в несколько сантиметров. Недостатком такого метода является невозможность обработки хрупких и недостаточно пластичных металлов, их лучше резать лазером, плазмой или иным инструментом. Важным преимуществом гильотин является возможность установки программного управления для повышения скорости работы и точности выполнения операций.

В это же время резка и рубка профлиста может выполняться на переносных сабельных гильотинах, которые можно установить непосредственно на объекте — они не требуют подключения к сети и приводятся в движение только силой руки или ноги человека. Особенности материала — наличие оцинковки и полимерного покрытия, ограничивает использование болгарок, плазморезов или других инструментов, предполагающих нагревание до высокой температуры. При этом разрушается покрытие и в зоне реза возникают трудноустранимые очаги коррозии.

Резка металлочерепицы возможна только механическим способом. При продольной резке вдоль профиля можно использовать роликовый резак или специальные ножницы по металлу. Диагональная и продольно-поперечная резка возможна только при помощи специальных инструментов — электроножниц по металлу со специальными насадками.

Данная статья предлагается в качестве предварительного обзора чаще всего применяющихся на практике в промышленных и домашних условиях видов резки листового и профильного металла. Более подробно об их применении в конкретных условиях вы можете узнать в соответствующих рубриках сайта.

Своим опытом в сфере резки металла предлагаем поделиться на нашем сайте в разделе «Комментарии». Ждем также ваших обзоров конкретного оборудования, которым вы пользуетесь. Нас и наших читателей интересует как мнение профессионалов, так и любителей работать с металлом.

wikimetall.ru

Инструменты для резки металла: какое бывает оборудование

Монтажные и отделочные работы нередко сопровождаются дополнительными операциями, связанными с подготовкой тех или иных материалов. И если пластик с древесиной, к примеру, легко подкорректировать обычными инструментами плотника за пару минут, то металлические заготовки в силу жесткости структуры требуют куда больше усилий. Конечно, для работы с профилем и листовыми изделиями не обязательно обращаться к профессиональной технике. Но следует изначально понимать нюансы использования конкретного инструмента для резки металла, чтобы на выходе получилась заготовка, соответствующая ожиданиям.

Холодная и горячая резка – в чем отличия?

На базовом уровне следует разделить два принципиально разных подхода к обработке металла. Это холодная и горячая резка. В чем заключается разница? В случае с холодной обработкой целевая заготовка не подвергается изменению структуры для облегчения дальнейшего физического воздействия на нее. Как правило, это механические способы резки, при которых функциональный орган (зубец, резчик, коронка) должен быть выполнен из более стойкого материала, чем рабочая заготовка. Горячие способы обработки обычно предполагают термическое воздействие на материал до состояния плавления. Какие инструменты применяются при резке металла таким способом? В большинстве случаев используют полноформатные станки с автогеном, но и для бытового применения выпускаются технические средства горячей обработки. В эту группу входят сварочные аппараты, а последнее время становятся все доступнее и лазерные устройства для резки.

В этой категории можно выделить ручные и станочные агрегаты, предназначенные для раскроя металлических листов. Твердотельные заготовки толщиной более 20-25 мм ручными инструментами обычно не режутся. К ним относятся ножницы и ножовки по металлу. Что касается станочного оборудования, то его представляют стационарные пилы, ленточные обрабатывающие станки и шлифовальные машины. Причем сама по себе операция резки в станочном оборудовании редко представлена в единственном числе. Как правило, она является базовой, но ее также дополняют функции сверления, расточки, торцевания и т. д. Несмотря на очевидное превосходство платформенных мощных агрегатов, ручной инструмент для резки металла может потребоваться в решении несложных и деликатных операций. Например, если в удалении от розетки на стройплощадке нужно будет аккуратно подрезать край металлического листа. Использовать для этой задачи крупногабаритную пилу на станине нецелесообразно.

Классификация ножниц по металлу

Данный инструмент тоже бывает разным. Простейшие конструкции позволяют осуществлять раскрой тонкого листового металла, используя ручное усилие. В отличие от обычных ножниц, их режущие части выполняются из высокопрочной инструментальной стали. Рукоятки, в свою очередь, имеют пластиковые накладки с ребристой поверхностью для более цепкого хвата. Для более ответственных операций применяют электрический инструмент для резки металла с силовым приводом. Ножничный механизм представлен насадкой с небольшим вращающимся роликом. В действие его приводит двигатель мощностью до 500 Вт в среднем. К преимуществам этого инструмента относится не только высокая производительность, но и точность. Оператор может резать листы толщиной порядка 1,5 мм, оставляя ровные края.

Резка металла ножовкой

Классическая пила с тонким и узким полотном по-прежнему сохраняет актуальность. На фоне мощного электроинструмента такая ножовка выигрывает низким ценником, простой конструкцией и возможностью получения аккуратного распила. В современных моделях для полотна используется закаленная или инструментальная сталь, позволяющая резать трубы, куски арматуры и профильные заготовки. Причем большинство ножовок имеют унифицированные механизмы фиксации пилки, поэтому сохраняется возможность применения разных по формату полотен с ориентацией на особенности рабочего материала. Основу же данного инструмента для резки металла нужно подбирать исходя из ее функциональности. Учитывать следует силу натяжения и диапазон настройки по длине.

Особенности плазменной резки

Обработку такого типа реализуют специальные модели сварочных аппаратов. В качестве целевого материала применяются разные металлы от мягкого алюминия до титана и углеродистых сплавов. Но использовать данный метод рекомендуется только при наличии как минимум базовых навыков сварочных работ. Плазмотрон – это электрический инструмент для резки металла, в котором важную роль играет сила тока. В ходе подготовки рассчитывается ее потенциал, приходящийся на 1 мм заготовки. Причем для разных видов металла эта величина будет разной. Так, сталь и чугун режется при 4 А, а цветные сплавы рекомендуется обрабатывать с настройкой под 6 А.

Особенно новичкам необходимо продумать и вопросы безопасности в ходе рабочего процесса. Защита обеспечивается не только от электрического тока, но и от температурного воздействия с ультрафиолетовым излучением. Поэтому с данным инструментом для резки металла рекомендуется работать в специальной экипировке, дополненной щитком сварщика. На ногах тоже должны быть соответствующие штаны с обувью на случай неосторожного обращения с расплавом.

Ленточные станки для резки металла

Для обработки металлических заготовок повышенной твердости используют мощное станочное оборудование. Ленточная пила в этом классе – одно из самых эффективных решений, так как зубья пильных полотен выигрывают в показателях прочности даже у дисков болгарки. Также конструкция оборудования позволяет справляться с крупными заготовками толщиной более 100 мм. Например, стержень диаметром в 100 мм средняя по производительности машина обработает со скоростью 50-70 см2/мин. Выгодна резка металла механизированным инструментом данного типа и в плане экономии целевого материала. Толщина ленты составляет всего 1,3 мм в среднем, поэтому расход стружки будет небольшим. Если сравнивать экономию в отходах с ручными способами резки, то разница достигнет 3-4 раза.

Гидроабразивная резка

Это высокотехнологичное оборудование, которое преимущественно используют на крупных металлообрабатывающих предприятиях. Особенности гидроабразивных станков заключаются в принципе работы. Резка выполняется не механическими элементами, и не тепловым воздействием, а смесью абразива и воды. Через специальное сопло на целевую область подается струя под большим давлением. На подходе канала к поверхности заготовки к нему подключается линия подачи микрочастиц песка и металла. В итоге направление гидроабразивной струи осуществляет раскрой с высокой степенью точности. Размер самих частиц может составлять несколько микрон, а толщина заготовки достигает 200 мм. К слову, ручные инструменты, применяемые при резке металла, ориентируются в основном на тонколистный прокат. И даже повышение мощности с изменением конструкции оборудования с целью приема больших заготовок вовсе не гарантирует качество раскроя. В свою очередь, гидроабразивные станки с ЧПУ реализуют операцию под контролем программной аппаратуры с комплексной задачей параметров резки.

Заключение

Выбор подходящего способа обработки металла зависит от конкретных целей. В некоторых случаях важна будет скорость резки материала в больших объемах и без высоких требований к качеству. Для таких задач используют механические станки с подходящей под формат заготовки конструкцией. Ручной инструмент для резки листового металла чаще применяют в бытовых условиях. Таким образом могут подготавливаться заготовки для кровли, обшивки хозяйственных построек и т.д. Самые же технологически и функционально продвинутые агрегаты демонстрируют принципиально другие подходы к решению подобных задач. Это в первую очередь гидроабразивное и плазменное оборудование, сочетающее в себе такие качества, как высокая производительность, точность и экономность.

fb.ru

разновидности, возможности и особенности оборудования

Лазерный станок для резки металлических заготовок и деталей считается самым технологичным и совершенным оборудованием среди аналогов. С помощью такого прибора получается настолько точный и качественный рез, что ему не нужна дополнительная корректировка. Кроме того, технология лазерной резки позволяет добиться высочайшего уровня производительности.

Характерные особенности

Специалисты смогли собрать воедино энергию (химическую, тепловую, электрическую, световую и т. д. ) и образовать с ее помощью концентрированный поток излучения — лазерный луч. Сегодня благодаря технологическому развитию появилась возможность изменять плотность потока излучения и разрезать им различные материалы, не причиняя вреда окружающему пространству и окружению, в отличие от большинства иных видов обработки.

Лазерный луч имеет следующие особенности:

  1. Монохроматичность — длина волн и мощность лазера постоянна, что облегчает фокусировку луча на том или ином объекте. Такой эффект получается благодаря специальной оптической системе.
  2. Точная направленность также значительно облегчает концентрацию излучения. При сравнении лазера и прожекторного света можно выяснить, что у последнего направленности в сотни раз больше.
  3. Когерентность. Показатели мощности лазера регулируются посредством изменения интенсивности энергетических колебаний.

Уникальные пользовательские характеристики лазера позволяют использовать его во многих сферах, в том числе и в строительстве. Кроме того, с его помощью можно добиться высочайших показателей производительности.

Плюсы и минусы

Лазер используют во многих сферах. К его преимуществам относятся следующие:

  1. Отлично обрабатывает тонкие и толстые листы металла (от 0,2 до 20 миллиметров).
  2. Бесконтактный способ позволяет обрабатывать даже достаточно хрупкие материалы.
  3. Высокий уровень точности. Технология лазерной резки производится с помощью высокотехнологичного оборудования в полностью автоматизированном режиме. При этом погрешность не превышает 0,1 миллиметра.
  4. Минимальное количество отходов. При обработке стружка и опилки не летят в разные стороны.
  5. Возможность обрабатывать с помощью машин изделия сложной конфигурации.

Впервые лазер создали в 60-х годах минувшего столетия. С той поры технология постоянно совершенствовалась. Специалисты при этом избавились от большей части недостатков лазерного луча. Из минусов современного лазерного оборудования можно выделить лишь дороговизну и невозможность обрабатывать металл с толщиной более 2 сантиметров.

Как производится резка

Луч лазера контактирует с поверхностью металлопроката, увеличивая ее температуру. Верхние слои раскаляются и подвергаются расплавлению, преобразуясь в текучее состояние. Так энергетический поток углубляется в материал, расплавляя каждый из слоев. Существует две методики резки: испарением и плавлением.

Первая технология применяется исключительно для резки тонколистовой стали, потому что она нуждается в значительных затратах энергии. Плавление же является самой популярностью разновидностью резки лазером, которая используется в промышленных условиях. Подобная обработка позволяет немало экономить на энергии. Следует отметить, что для резки металлических листов большой толщины применяется кислород или азот. В процессе резки газ впускается в сформированный шов, что позволяет экономить энергию и избежать ручной доработки материала.

Разновидности оборудования

Лазерные станки по металлу постоянно подвергаются модернизации. На сегодняшний день существует несколько групп станков:

  1. Газовое оборудование для лазерной резки металла оснащено поперечной или продольной системой газоподачи. Газ при этом подается на обрабатываемый участок с помощью специальной трубки, подключенной к насосу. Такие станки позволяют экономить электроэнергию.
  2. Твердотельное оборудование для резки металла. Это импульсные устройства, которые вырабатывают много энергии за короткое время. Их можно настроить и на беспрерывное функционирование, но в подобном режиме их производительность несколько меньше. Рабочая зона включает в себя стержень и лампу накачки.
  3. Газодинамические станки конструктивно напоминают газовое оборудование. Разница лишь в том, что в них газовая смесь нагревается до температуры более 2000 градусов. Нагретые газы проходят сквозь сопло со сверхзвуковой скоростью. Однако эта технология обработки применяется лишь в редких случаях, так как стоит очень дорого.

Независимо от разновидности способа лазерной резки металла в оборудовании установлены зеркала резонатора и излучатель. Кроме того, самые современные модели дополнительно оборудованы автоматическим управлением и средой для накачки газовых смесей.

Наличие компьютерного управления позволяет точно регулировать режим работы установки и выполнять множество иных функций. Также встроенная программа дает возможность использовать плазменный аппарат для нанесения штрихкодов и идентификационных рисунков.

obrabotkametalla.info

Пила для резки металла - что выбрать для кроя металла

Какую пилу для резки металла выбрать, чтобы она выполняла все поставленные цели? В данном случае можно использовать традиционный ручной инструмент, который не потерял актуальности по сегодняшний день. Существует немало электрических пил по металлу. Они выполняют резку без особых усилий и характеризуются большим ресурсом работы.

Что подходит для резки металлических заготовок

Для резки металла применяется много инструментов с разными эксплуатационными свойствами.

MR10-16 Инструмент для резки металла

Больше всего пользуются популярностью такие варианты:

  • ручная пила по металлу;
  • ленточный агрегат для работы с металлом;
  • торцовые пилы;
  • маятниковый прибор для работы с металлическими изделиями;
  • дисковый инструмент;
  • циркулярная пила для резки;
  • углошлифовальная машина.

Общее описание ручной пилы для резки металлических изделий

Ручные пилы для работы с металлом всегда будут присутствовать на рынке инструментов, поскольку они имеют несколько преимуществ относительно электроприборов. Их стоимость существенно ниже, что привлекает многих. Независимость от источника электрической энергии позволяет использовать данные приспособления в любых условиях. При использовании ручной пилы для резки металла мастер может с особой точностью контролировать процесс обработки изделий.

Такой традиционный инструмент, спустя время, приобрел некоторые изменения, которые позволили ему достигнуть лучших свойств. Но его конструкция осталась той же. В С-образную раму крепится полотно, которое фиксируется специальными винтами. В ручном инструменте современного типа можно встретить следующее:

Конструкция ручной пилы по металлу

  • эргономичный дизайн;
  • ручка пилы по металлу находится перпендикулярно полотнищу, что позволяет равномерно распределить усилия;
  • инструмент с округленными углами и облегченным корпусом удобен в эксплуатации;
  • на поверхность ручки пилы наносится специальное покрытие, что повышает сцепление с руками мастера;
  • современные ручные пилы для резки металла оснащены двумя захватами: первый – для точности действий, другой – для фиксации инструмента;
  • полотно пилы хорошо натягивается, что обеспечивает более точный и ровный пропил;
  • для натяжения полотна используются пружинные держатели, которые существенно облегчают процесс замены лезвия;
  • некоторые модели ручных ножовок оснащены несколькими пазами для установки лезвий под разными углами;
  • расположение полотна в ручных пилах для резки металла самое удачное, что позволяет выполнять все действия в самых труднодоступных местах;
  • полотна изготовляются из специальных биметаллических сплавов, что существенно увеличивает их срок службы.

Дисковая пила

Дисковая пила – это особенный тип инструмента, который может иметь как ручной, так и электрический привод. Благодаря достаточно высокой скорости вращения рабочего диска она выполняет распиливание металлических заготовок или их рубку.

Конструктивной особенностью агрегата считается наличие двух массивных кругов. Их изготавливают из металла, и они перемещаются в вертикальной плоскости друг относительно друга. Круги дополнительно оснащаются пазами, имеющими разное сечение – квадратное, круглое, прямоугольное.

Агрегат дискового типа работает по следующему принципу:

Конструкция циркулярной пилы

  • металлическая заготовка вставляется в диски через подходящий по размеру паз;
  • необходимо нажать на рукоятку рабочего привода;
  • происходит смещение режущих дисков, что и выполняет поставленные задачи.

При выборе такой ручной пилы необходимо учитывать, что для выполнения резки необходимо произвести значительные усилия. Данный инструмент чаще всего применяется для резки арматурных стержней, труб, квадратного и другого профиля, разного сечения.

Особенности применения ленточной пилы

Ленточная пила в основном используется для обработки металлических изделий в промышленных масштабах. Она характеризуется высокой мощностью и производительностью. Такой агрегат идеально подходит для резки как цветных, так и черных металлов. В промышленности чаще всего встречаются такие разновидности приборов ленточного типа:

Чертеж ленточной пилы

  • беззубые. Для разрезывания применяется сила трения, благодаря конструкции инструмента, на котором отсутствуют мощные зубья;
  • зубчатые. Режущая лента оснащается острыми зубцами, размещенными под определенным углом;
  • электроискровые. Для обработки металлических заготовок применяются разряды электрического тока.

Пилы с зубьями считаются самыми популярными из всех перечисленных разновидностей. Их могут изготовлять из высокопрочной стали или биметаллических материалов. В первом случае прибор подходит для обработки обычных металлов, а во втором – с повышенной твердостью.

Особенностью конструкции ленточного агрегата считается наличие полотна, которое хорошо натягивается на приводных шкивах. Последние элементы постоянно вращаются, что обеспечивает нужную скорость работы. К другим достоинствам инструмента можно отнести минимальный отход после обработки металлических изделий. Режущее полотно делает пропил, толщина которого может составлять лишь несколько миллиметров.

Заточка и разводка ленточных пил

Особенности строения и эксплуатации торцовочной пилы

Торцовочная пила для резки металлических изделий выполнена в виде переносного инструмента и имеет небольшие габариты и вес. Такая конструкция прибора очень удачна и позволяет использовать его в условиях строительных площадок.

Благодаря своему строению торцовочная пила может осуществлять распил изделий из металла под разными углами. При этом они могут находиться как в вертикальной, так и в горизонтальной плоскости.

Схема торцовочного станка

Маятниковая пила

Маятниковая пила по металлу

Маятниковая пила оснащена режущим механизмом в виде абразивного или твердосплавного диска со специальными напайками. Именно его вращение позволяет выполнить разрезку материала. Данный агрегат состоит из нескольких частей. На рабочем столе – станине, закрепляется обрабатываемая деталь, а приводной механизм обеспечивает вращение рабочего диска.

Маятниковая пила конструктивно напоминает торцовочную. Единственное отличие – высокая мощность стационарного станка.

Во время работы осуществляется опускание привода, на котором размещается вращающейся диск. Благодаря траектории, напоминающей движение маятника, выполняется обработка металла (как цветного, так и черного). Резка арматуры, алюминиевых профилей, стальных прутков также может выполняться таким маятниковым прибором.

Особенности эксплуатации циркулярной пилы

Полноценная стационарная циркулярка

Циркулярные отрезные пилы оснащаются специальными дисками, которые движутся вокруг своей оси. Скорость вращения рабочего инструмента очень большая, что обеспечивает выполнение возложенных на него функций.

После соприкосновения с металлической заготовкой режущий диск вырывает из нее мелкие частицы металла, что и позволяет выполнить рез.

Рабочий элемент может иметь абразивную структуру. Часто его изготовляют из металла и оснащают зубцами из прочных сплавов. Перед выбором типа обрезного круга учитываются свойства материала обрабатываемой заготовки.

Зубчатые диски в основном применяются для работы с крупным массивом, абразивные – для порезки профильного металлопроката.

По своей конструкции циркулярная пила напоминает стандартный деревообрабатывающий станок и отличается от него типом режущего элемента. К другим особенностям прибора относят:

  • приводной узел находится под станиной;
  • режущий диск выступает над рабочей поверхностью;
  • во время обработки заготовку перемещают по станине, по направлению к диску.

Углошлифовальная машина

Обыкновенная болгарка может использоваться как пила для резки металлических изделий. При использовании такого прибора можно получить следующие преимущества:

Преимущества углошлифовальной машины

  • небольшой вес и габариты;
  • удобство в работе;
  • инструмент может использоваться как для тонколистовых металлов, так и для заготовок значительной толщины;
  • широкий выбор режущих дисков: абразивные, из металла с твердосплавными или алмазными напайками;
  • доступная стоимость инструмента и расходных материалов;
  • универсальность.

Учитывая широкий выбор пил для резки металлических заготовок при их выборе необходимо учитывать предполагаемые условия работы и требуемую продуктивность.

Видео по теме: Резка металла раскалённой пилой

promzn.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
