Трубная резьба образуется путем нарезки спиралеобразного канала на (или в) теле трубы и служит для обустройства разъемного соединения в металлических или полимерных трубопроводах. Причем стандарты трубных резьб, а равно и способы их нарезки регламентируются сразу несколькими нормативными документами.

И в данной статье мы изучим резьбовые стандарты (ГОСТы) и способы формирования трубной резьбы. Эта информация будет полезна и покупателям труб с готовыми резьбовыми сгонами, и тем читателям, которые решатся на самостоятельную нарезку внутренней или внешней резьбы.

Резьбы трубные — разновидности и характеристики

Современные нормативные акты утверждают, что в категорию трубных резьб попадают лишь три типа спиралевидных нарезок, а именно:

  • Цилиндрический вариант – образуемый спиралеобразной канавкой треугольного профиля с углом в 55 градусов при вершине.
  • Конический вариант – образуемый спиралеобразной канавкой аналогичного типа, нарезанной на пологом участке с конусностью 1:16
  • Дюймовый вариант – образуемый спиралеобразной канавкой треугольного профиля с углом в 60 градусов при вершине, нарезанной на конической поверхности.

Причем последний вариант – дюймовый  — не используется в производстве новых трубопроводов с конца прошлого века. В современных конструкциях используется либо цилиндрический, либо конический вариант. Причем цилиндрический вариант (G-тип) используется для стыковки водогазопроводных трубопроводов, а конический вариант (R-тип) применяется для стыковки нагруженных узлов в гидроприводах, топливопроводах или маслопроводах станков, самолетов или автомобилей.

Подробное описание G-типа и R-типа – именно такое обозначение трубной резьбы на чертежах характерно для цилиндрического и конического вариантов — будет представлено ниже по тексту. Классический дюймовый вариант – коническая  резьба NPT типа – регламентированный  ГОСТ 6111-52, в данной статье рассматриваться не будет, по причине неактуальности подобной информации.

Обзор резьбы трубной цилиндрического типа

Трубная цилиндрическая резьба, регламентируемая по ГОСТ 6357-81, нарезается на (или в) трубах диаметром от 7,723 миллиметра (соответствует 1/16 дюйма) до 163,83 миллиметра (соответствует 6 дюймам ровно). Общее количество оригинальных разновидностей (по диаметру) трубной резьбы соответствует 16 типоразмерам.

Впрочем, помимо диаметра, очень важной характеристикой для любой резьбы является еще и шаг нарезки – расстояние между двумя соседними вершинами профиля. Причем, как утверждает основной документ, которым регламентируется цилиндрическая резьба для трубы (ГОСТ 6211-81), шаг резьбовой нарезки измеряется не в миллиметрах, а по количеству витков, нарезанных на дюймовом (25,4 миллиметра) сгоне.

И согласно этому определению и вышеупомянутому ГОСТу существует четыре варианта резьбового шага на 11, 14, 19 и 28 витков.

Таким образом, общее число типоразмеров, которым соответствует стандартная трубная цилиндрическая резьба G типа (ординарная, дюймовая резьба Витворта) равняется 64 единицам (четыре типоразмера по шагу для каждого из 16 типоразмеров по диаметру).

Обзор резьбы трубной конического типа

Трубная коническая резьба R-типа регламентируется ГОСТ 6211-81, в котором указано, что данный тип нарезки встречается на (или в) торцах труб в конусностью 1:16 и диаметрами от 1/16 дюйма (7,723 миллиметра) и до 6 дюймов (163,83 миллиметра).

Общее количество оригинальных резьбовых типоразмеров равняется 64 единицам: ведь трубная коническая резьба делится на такое же количество разновидностей, что и цилиндрический вариант (шестнадцать типоразмеров по диаметру увеличенных четырьмя типоразмерами по шагу резьбы для каждого диаметра).

Причем, как утверждает документ, которым стандартизируется резьба трубная дюймовая коническая  — ГОСТ 6211 от 1981 года – число резьбовых ниток на дюйме сгона, в данном случае совпадает с аналогичным параметром типовой цилиндрической резьбы.

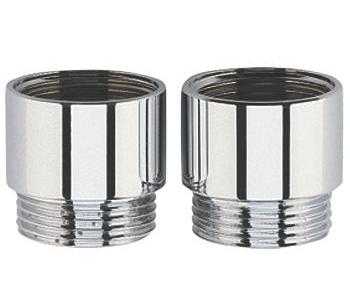

Совместимость резьбы конической и цилиндрической

Каждый из описанных выше вариантов основан на нарезке дюймовой резьбы British Standard Whitworth (резьбы Витворта). Поэтому сгоны, на которых накатана стандартная, цилиндрическая резьба трубная – обозначение BSW / BSPT в международном формате или G в отечественном – вкручиваются в муфты, внутри которых нарезана коническая резьба – обозначение BSW / BSPР в международном формате или R в отечественном

До определенного предела конический сгон можно ввернуть в цилиндрическую муфту и наоборот. Правда подобная совместимость наблюдается только у общих типоразмеров резьб, с одинаковым диаметром и шагом.

Способы нарезки резьбы

Резьбовой сгон на внутренней или наружной части трубы (или муфты) можно нарезать несколькими способами, а именно:

  • Накаткой резьбы в процессе изготовления трубы.
  • Нарезанием резьбы с помощью метчика и плашки.
  • Нарезанием резьбы на токарно-винторезном станке.

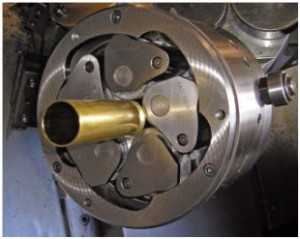

Первый способ - накатка резьбы на трубу – практикуется при изготовлении водогазопроводных труб, стандартизированных ГОСТ 3262-75. Такие изделия с диаметром от 10 до 65 миллиметров поступают на сборочные площадки с уже готовой резьбой, которая формируется в процессе изготовления трубы. Причем в шаг резьбы соответствует 11 или 14 ниткам в дюймовом формате.

Помимо водогазопроводного варианта существует еще и пластиковая труба обсадная с резьбой, диаметром в 125 миллиметров. В этом случае резьбовой сгон на трубе формируется в процессе экструзии размягченного поливинилхлорида сквозь специальную форму. Причем указанное изделие используется только для армирования шахты скважины под питьевую воду. Ну а параметры типоразмеров таких изделий  регламентируют отраслевые стандарты предприятий выпускающих подобные трубы, заглушки для труб,  резьбовые фитинги и прочую атрибутику для трубопроводов.

Второй способ нарезание резьбы с помощью плашки и метчика – практикуется в процессе стыковки торцов трубопровода на резьбовую муфту. Причем данный вариант предполагает, что диаметр стыкуемых труб не превысит 6 дюймов (163,83 миллиметра  по наружному габариту). Методика нарезание резьбы плашкой очень проста: вы обездвиживайте трубу, надеваете на нее плашку и, зафиксировав режущий инструмент в плашкодержателе, навинчиваете его на тело трубы. Причем данную операцию следует выполнять за два прохода, используя то черновую, то чистовую плашки.

Для автоматизации процесса нарезки резьбы с помощью плашки можно использовать особый инструмент – клупп, который формирует профиль с помощью плоских гребенок, вращаемых вокруг зафиксированной трубы. Гребенки монтируются в специальном патроне, который одевается на торец трубы и навинчивает режущий узел на всю глубину сгона.

Методика нарезания внутренней резьбы метчиком выглядит еще проще: вы просто вставляете хвостовик режущего инструмента в патрон сверлильного станка и ввинчиваете метчик в заготовку, не забывая охлаждать место обработки. Как и в случае с плашкой, нарезание резьбы метчиком предполагает использование чернового и чистового метчиков. Первый режет профиль резьбовой канавки, второй – калибрует геометрию резьбы.

Третий способ – нарезание резьбы на специальных станках – предполагает размещение трубчатой заготовки в патроне и последующее нарезание резьбовой канавки особым резцом. При этом станок работает в специальном режиме, при котором синхронизированы продольная и поперечная подачи суппорта.

В итоге, самым быстрым способом накатки является станочный (таким образом можно нарезать любую резьбу на любой трубе), а самым мобильным – вариант с плашкой и метчикам. Ведь эти инструменты можно использовать для того, чтобы нарезать резьбу даже на очень труднодоступном участке.

vsetrybu.ru

2.1.2. ОБОЗНАЧЕНИЕ РЕЗЬБЫ

В общем случае в обозначение резьбы входят :

1.     буквенный знак резьбы;

2.     номинальный размер в миллиметрах или дюймах;

3.     размер шага;

4.     для многозаходной резьбы – значение хода с указанием шага;

5.     буквы LH для левой резьбы;

6.     буквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности;

7.     цифровое значение или буквенное обозначение длины свинчивания, если она отличается от нормальной.



Условное обозначение метрической резьбы регламентирует ГОСТ 8724-81. Оно состоит из буквы М (символа метрической резьбы), номинального диаметра резьбы, шага и направления резьбы (если она левая). Многозаходные метрические резьбы обозначают (после номинального диаметра) буквами

Рh, значением хода резьбы, буквой Р и числовым значением шага. Пример обозначения трехзаходной левой метрической резьбы с номинальным диаметром 24 мм, с шагом 1 мм и значением хода 3 мм: М24´Рh4Р1-LH.

Примеры обозначения метрической резьбы и варианты его нанесения на чертеже приведены на рис. 2.14. Варианты нанесения обозначений на рис. 2.14, а и 2.14, в предпочтительней.





Условное обозначения метрической конической резьбы (ГОСТ 25229-82) включает буквенное обозначение (МК), диаметр резьбы в основной плоскости, шаг и направление (если оно левое). Обозначение наносят, как показано на рис. 2.15, 2.16 . Варианты нанесения обозначения на рис. 2.15, а и 2.16, а предпочтительней.





Условное обозначение трубной цилиндрической резьбы регламентирует ГОСТ 6357-81. Оно состоит из буквы

G и условного размера – внутреннего диаметра трубы в дюймах. Обозначение наносится на изображение, как показано на рис. 2.17, 2.18. Варианты нанесения обозначения на рис. 2.17, а и 2.18, а предпочтительней.







Условное обозначение трубной конической резьбы (ГОСТ 6211-81) состоит из буквенного обозначения R (наружная резьба) и Rс (внутренняя резьба), диаметра резьбы в основной плоскости в дюймах (рис. 2.19 и 2.20). Варианты нанесения обозначения на рис. 2.19, а и 2.20, а предпочтительней.





Условное обозначение трапецеидальной резьбы. Обозначение однозаходной трапецеидальной резьбы (ГОСТ 9484-81) состоит из букв Tr, наружного диаметра и шага (рис. 2.21 и 2.22). Варианты нанесения обозначения на рис. 2.21, а и 2.22, а предпочтительней.







Обозначение многозаходной трапецеидальной резьбы (ГОСТ 24739-81) состоит из букв Tr, наружного диаметра, хода и шага (рис. 2.23 и 2.24). Варианты нанесения обозначения на рис. 2.23, а и 2.24, а предпочтительней.







Условное обозначение упорной резьбы (ГОСТ 10177-82) состоит из буквы S, наружного диаметра и шага резьбы: S28×5. Для многозаходной резьбы  обозначение состоит из буквы S, наружного диаметра, хода и шага: S28×10(Р5)LH. Варианты нанесения обозначения на рис. 2.25, а и 2.26, а предпочтительней.







Условное обозначение круглой резьбы для электротехнической арматуры по ГОСТ 28108-89 состоит из букв Е (серия) и наружного диаметра, например, Е27 (рис. 2.27).





Резьба прямоугольная не стандартизованная на чертежах задается всеми конструктивными размерами: наружным и внутренним димаметрами, шагом, шириной зуба. Варианты нанесения размеров резьбы с прямоугольным профилем показаны на рис. 2.28,

а, б, в. Рекомендуется показывать в масштабе увеличения профиль данной резьбы и все ее размеры.









kig.pstu.ac.ru

обозначение на чертежах, как делать монтаж обсадных изделий, накатку, какому госту должны соответствовать диаметр коммуникаций, применение резьбовых заглушек

В данной статье будут рассмотрены резьбы трубные, их основные характеристики, стандарты и нюансы нарезания резьбы.

В процессе монтажа водопровода, отопления и т.д. важное значение получает качество нарезанной резьбы, в первую очередь – ее соотношение с осью трубы. Например, труба с резьбой, сделанной на токарном станке, особенно при помощи резца, имеет соосность, приближенную к идеальной, что редко достигается при ручном нарезании резьбы плашкой.

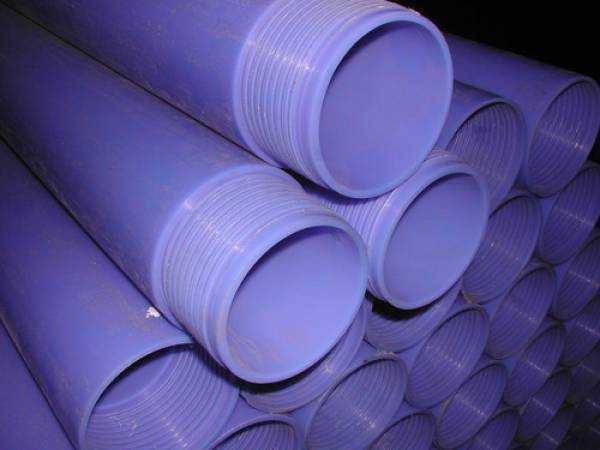

Труба обсадная с резьбой

Согласно справочников, резьба представляет собой винтовую канавку с постоянным сечением и шагом, нанесенную на поверхности деталей машин слабоконической или цилиндрической формы, таких как винты и болты, а также на соответствующих поверхностях деталей, соединяемых с ними – например, гайки.

В домашних условиях чаще всего применяется трубная цилиндрическая резьба, причем наравне с метрической в нашей стране повсеместно используется дюймовая резьба.

В случае метрической резьбы основные характеристики – это шаг (расстояние по оси детали между ближайшими впадинами или гребнями резьбы, выражаемое в мм) и диаметр, а в случае дюймовой – диаметр резьбы в дюймах или частях дюйма и количество нарезанных на длину одного дюйма ниток (витков).

Важно: 1 дюйм (1”) составляет 25,4 мм.

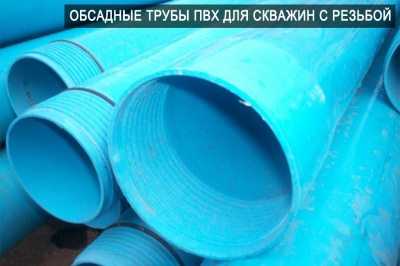

Обсадная труба с резьбой

В случае, когда применяется цилиндрическая резьба трубная гост допускает использование новой, нестандартной единицы измерения – трубного дюйма, равной 33,249 мм. Он появился путем добавления к внутреннему диаметру трубы (в дюймах) толщины обеих ее стенок. Таким образом в случае дюймовой трубы диаметр составляет 33,249 мм, полудюймовой трубы – 21,25 мм.

Полезно: дюймовая резьба также отличается от метрической более острыми гребнями (впадинами) – 55° у дюймовой и 60° у  метрической, а нитки резьбы обладают несколько закругленными вершинами.

Чаще всего применяется в быту резьба трубная 3 4 и 1/2, имеющая на дюйм 14 ниток с шагом резьбы в 1,814 мм. В случае труб с диаметрами 1, 1¼, 1½ и 2 дюйма количество ниток на один дюйм составляет 11 при шаге в 2,309 мм.

Полезно: при диаметре трубы от 1 до 6 дюймов трубные резьбы имеют также 11 ниток и шаг в 2,309 мм.

Шаг и тип резьбы можно определить с помощью инструмента, именуемого резьбомером, а также при помощи штангенциркуля или линейки. Шаг метрической резьбы определяют путем измерения расстояния между гребней нескольких ниток, после чего делят полученное значение на количество ниток. В случае дюймовой резьбы достаточно сосчитать количество ниток, умещающееся на 1 дюйме.

Стандарты трубных резьб

Трубная цилиндрическая резьба G

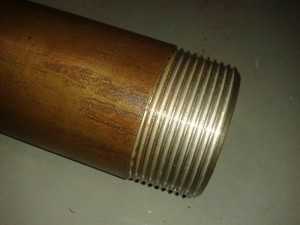

Пример трубной резьбы

Используемая в резьбовых цилиндрических соединениях и соединениях, где цилиндрическая внутренняя резьба соединяется с конической наружной цилиндрическая резьба для трубы (ГОСТ 6211-81).

Основой является резьба трубная – обозначение BSW, кроме того, данная резьба совместима с BSP.

Соответствует следующим стандартам:

  • ГОСТ 6357-81 об основных нормах взаимозаменяемости для резьбы трубной цилиндрической;
  • EN-10226;
  • JIS B0202;
  • DIN 259;
  • ISOR228;
  • BS 2779.

Представляет собой дюймовую резьбу, имеющую при вершине угол профиля в 55° и нарезаемую на трубах, размер которых не превышает 6″ (для труб выше 6″ производится сварка). Обозначение резьбы трубной согласно ГОСТ 6357-81: используется буква Gс числовым значением в дюймах условного прохода в трубе.

Трубная коническая резьба R

Пример конической трубной резьбы

Трубная коническая резьба, применяется для резьбовых конических соединений канализационных и водопроводных труб, а также для соединений конической наружной резьбой с цилиндрической внутренней резьбой согласно гост на трубную резьбу 6357-81. Основа – резьба BSW, также является совместимой с резьбой BSPT.

Соответствует стандартам:

  • ГОСТ 6211-81 об основных нормах взаимозаменяемости для резьбы трубной конической;
  • JIS B0203;
  • ISO R7;
  • BS 21;
  • DIN 2999.

Представляет собой дюймовую резьбу, конусность которой составляет 1:16 при угле конуса в 3°34’48″ и угле профиля у вершины 55°. Обозначение трубной резьбы на чертежах: наружная резьба – буква R, внутренняя – Rc (согласно ГОСТ 6211-81), далее в числовом значении номинальный диаметр резьбы (дюймы), в случае если резьба левая – буквыLH. Пример: резьбу, номинальный диаметр которой составляет 1¼», обозначают: R 1¼».

Коническая резьба NPT

Пример резьбы NPTF

В случае конусной резьбы конусность равна 1:16, угол конуса составляет 3°34’48″, цилиндрическая резьба NPSсоответствует ANSI/ASME B1.20.1. Угол профиля у вершины равен 60°, высота профиля теоретическая Н=0,866025Р.

Соответствует гост резьба трубная дюймовая коническая, угол профиля которой равен 60° (6111-52). Согласно стандарту предусмотрены размеры резьбы, составляющие 1/16 – 24″.

Данная резьба на трубе обозначается символами MNPTв случае резьбы наружной или FNTP – в случае внутренней и числовым значением в дюймах диаметра резьбы номинального. Так, резьба внутренняя, номинальный диаметр которой равен ¼», будет обозначаться так: FNPT ¼».

Нарезание резьбы на трубы

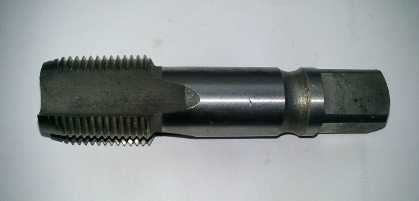

Метчик для трубной конической резьбы

Рассмотрим, как выполняется накатка резьбы на трубу. В случае необходимости дополнительного отвода в водопроводной трубе (например – при подключении посудомоечной машины), возможно использование сварки, но можно воспользоваться и другим способом – заменой прямого участка трубы тройником. В тройник и будет вкручен отвод.

Важно: соединения при помощи резьбы являются более предпочтительными, чем сварные, поскольку в дальнейшем можно произвести демонтаж соединения, например – чтобы установить заглушки для труб резьбовые, а нарезка резьбы может быть выполнена даже при отсутствии нужных навыков.

Заглушки резьбовые для труб

Тем не менее в домашних условиях нечасто возникает необходимость в нарезке резьбы на трубе, поэтому вполне достаточно использовать для этих целей обычные слесарные тиски, вороток (плашкодержатель) и набор плашек к воротку. Диаметры и типы плашек могут различаться в зависимости от вида требуемой резьбы на трубе и ее диаметра.

Важно: следует помнить, что при соединении трубопроводов применяется дюймовая цилиндрическая резьба.

На торцах плашек имеются клейма, в которых имеется необходимая информация, в первую очередь – обозначение резьбы и марка стали, из которой данная плашка изготовлена:

  • Буква «Л» в клейме означают плашку с левой резьбой;
  • На марку стали следует обращать внимание в случае нарезания резьбы в нержавеющей стали высокой прочности.
    При этом следует выбирать плашки Р18 (лучше – с маркировкой Р18Ф2, где «Ф» означает, что в инструментальной стали содержится легирующая добавка в виде ванадия до 2%). Можно также применять распространенную плашку с маркировкой Р9.

Различают также разрезные и неразрезные (цельные) плашки. Использование разрезных плашек позволяет нарезать резьбу на трубе более точно за счет неоднократного прохождения резьбы с корректированием ее диаметра при каждом проходе с помощью стопорного винта воротка.

Полезно: при серьезном выполнении монтажа трубопровода просто необходимыми являются разрезные плашки с соответствующими диаметрами, т.к. с их помощью может быть нарезана резьба, имеющая так называемый «сбег».

Наиболее распространенными считаются круглые плашки, но при ручном нарезании резьбы также иногда применяются и раздвижные плашки, закрепляемые в специальные косые клуппы с номерами 1-6

Несмотря на то, что нарезание резьбы на трубы в домашних условиях требуется очень редко, сталкиваться с ней приходится постоянно, поскольку конструкция практически любого сантехнического прибора содержит ту или иную резьбу. Кроме того, с помощью резьбовых соединений производится и подключение сантехнических элементов, соединение отдельных участков трубопровода и т.д.
