Определение и обозначение резьбы :: SYL.ru

Художественная резьба

Термин «резьба» имеет сразу два значения, причем оба получили широкое распространение. Человек, близко знакомый с современными видами искусства, воспринимает это слово, как обозначение одного из типов художественных работ с различными материалами. Например, кружевная резьба по металлу, признанным мастером которой является канадка Кэл Лейн. Она создает из вещей на выброс удивительные по красоте вещи, используя свою фантазию, руки и газовую горелку.

Другой пример – резьба по скорлупе яиц, которой занимаются такие художники, как Л. Дженсен, Д. Лиск и Б. Бейти. Работа это трудоемкая и кропотливая – сначала нужно, не повреждая скорлупу, удалить содержимое, тщательно просушить оболочку и только затем можно вырезать сказочные узоры.

Резьбовые соединения

Человек, имеющий отношение к промышленности или строительными работами, слово «резьба» воспринимает иначе. Для него это технический термин, обозначающий определенный вид поверхности (винтовой). Резьбу выполняют на разных материалах и для различных целей, чаще всего для создания крепежного разъемного соединения или для соединения двух любых деталей (на одной нарезается внутренняя резьба, на другой – наружная). Видов резьбы много: к примеру, есть коническая, трубная, дюймовая, метрическая и т. д. На чертеже их показывают условно и профиль со всеми размерами чертят довольно редко. Поэтому тип резьбы можно узнать из обозначения. Каждый вид имеет определенный набор букв и символов, по которым можно узнать основные параметры.

Обозначение резьбы: примеры

1. Метрическую резьбу обозначают буквой М и указывают значение номинального диаметра – М24, М36, М40-7Н, где 7Н – поле допуска (ГОСТ16093-81). Это самый простой вариант, и он применим только тогда, когда профиль выполнен с самым крупным шагом (значение шагов для каждого диаметра можно посмотреть по ГОСТ8724-81). Обозначение резьбы с мелким шагом – М35×1,5, М40×2, М14×1,25, где числа 1,5, 2, 1,25 – шаг в мм. Если резьба многозаходная, то значение шага пишется в скобках, а после номинального диаметра пишут количество заходов – М24×3 (P1,5), М15×2 (P1) – соответственно трех- и двухзаходная. Левая резьба показывается буквами LH: М30 LH, М35×1,5 LH, М24×3 (P1,5) LH.

2. Метрическая резьба для приборостроения обозначается так же, только шаг указывается обязательно: М70×1, М70×1 LH, М70×3 (P1).

3. Обозначение резьбы трапецеидальной – Tr, после этих символов указывают номинальный диаметр и шаг: Tr40×6, Tr40×6 LH, где символы LH означают левую резьбу. Еще могут указать поле допуска и длину свинчивания, например: Tr40×6 – 8е-75, то есть 8е-поле допуска, а 75 – длина свинчивания в мм. Многозаходная обозначается по аналогии с метрической: Tr20×8 (P4), Tr20×8 (P4) LH, но цифра 8 – числовое значение хода в мм.

4. Обозначение резьбы конической зависит от ее типа: метрическая коническая – МК или М с указанием ГОСТа (для внутренней цилиндрической): МК20×1,5, МК20×1,5 ГОСТ 25229-82; трубная коническая – R (наружная коническая), Rc (внутренняя коническая) или Rp (внутренняя цилиндрическая): R1½, Rp 1½, Rc1½; коническая дюймовая – К: К¾” ГОСТ 6111-52.

5. Круглая резьба указывается буквенным обозначением Кр, значением диаметра, шага и номера ГОСТа: Кр12×2,54 ГОСТ 13536-68.

6. Трубная цилиндрическая: G1½, G1½ -А – 45, G1½ -В – 30, где А и В – класс точности, а 45 и 30 – длины свинчивания в мм.

7. Упорная резьба обозначается буквой S: S80×10, S80×10 (P5) LH.

www.syl.ru

Метрической конической (наружной и внутренней) МК6 – МК60 резьбы: диаметры, шаги, обозначения и основные размеры. Обычная коническая (по ГОСТ 25229-82). Обозначение соединения наружной конической с внутренней цилиндрической резьбой.

Диаметры, шаги, обозначения и основные размеры метрической конической (наружной и внутренней) резьбы МК6 – МК60. Обычная (по ГОСТ 25229-82). Обозначение соединения наружной конической с внутренней цилиндрической резьбой.

  • Элементы конической резьбы:
  • l – рабочая длина резьбы, l1 – длина наружной резьбы от торца до основной плоскости, l2 – длина внутренней резьбы от торца до основной плоскости
  • d и D – наружные диаметры соответственно наружной и внутренней резьбы;
  • d2 и D2 – средние диаметры соответственно наружной и внутренней резьбы;
  • d1 и D1 – внутренние диаметры соответственно наружной и внутренней резьбы;
  • j – угол конуса;
  • j/2 – угол уклона;
  • Р – шаг резьбы;
  • H – высота исходного треугольника

Диаметры, шаги и основные размеры метрической конической(наружной и внутренней) резьбы, мм

Диаметр резьбы* Р, шаг Диаметр резьбы в основной плоскости Длина резьбы**
1-й ряд 2-й ряд d=D d1=D1 d2=D2 l
(рабочая)
l1
l2
6
8
10
1 6,000
8,000
10,000
5,350
7,350
9.350
4,917
6,917
8,917
8 2,5 3
12

16

20

24

14

18

22

1,5 12,000
14,000
16,000
18,000
20,000
22,000
24,000
11,026
13,026
15,026
17,026
19,026
21,026
23,026
10,376
12,376
14,376
16,376
18,376
20,376
22,376
11 3,5 4
30

36

42

48

56

27

33

39

45

52

60

2 27,000
30,000
33,000
36,000
39,000
42,000
45,000
48,000
52,000
56,000
60,000
25,701
28,701
31,701
34,701
37,701
40,701
43,701
46,701
50,701
54,701
58,701
24,835
27,835
30,835
33,835
36,835
39,835
42,835
45,835
49,835
53,835
57,835
16 5 6
  • *При выборе диаметров резьб первый ряд следует предпочитать второму.
  • ** Допускается применять более короткие длины резьб.
  • Обозначение резьбы: должно состоять из букв МК (для конической резьбы) или М (для внутренней цилиндрической резьбы), номинального диаметра, шага и номера стандарта (для внутренней цилиндрической резьбы), например:
  • для левой резьбы после условного обозначения ставят буквы LH например:
    • МК20 х 1.5LH;
    • М20 х 1,5LH ГОСТ 25229-82.
  • Обозначение конического резьбового соединения соответствует принятому для конической резьбы. Соединение внутренней цилиндрической резьбы с наружной конической резьбой должно обозначаться дробью М/МК, номинальным диаметром, шагом и номером стандарта, например:
    • М/МК20 х 1,5 ГОСТ 25229-82,
    • М/М20 х 1,5 Н ГОСТ 25229-82.

www.dpva.ru

Резьбы – обозначения, типы и назначение

Резьба – винтовая поверхность определенного профиля, предназначенная для соединения (свинчивания или стягивания) деталей. Формирование резьбового профиля может проходить как на цилиндрической, так и на конической поверхности.

Резьба – винтовая поверхность определенного профиля, предназначенная для соединения (свинчивания или стягивания) деталей. Формирование резьбового профиля может проходить как на цилиндрической, так и на конической поверхности. Широко распространенный метод образования наружной и внутренней резьбовой поверхности – нарезание плашками и метчиками соответственно, а также накатыванием, токарной обработкой резцом и резьбонарезными головками.

По направлению захода резьбовая поверхность подразделяется на левую и правую.

По количеству заходов – на одно- и многозаходную.

Если рассечь резьбовую поверхность осевой плоскостью, то получим геометрический контур резьбы – ее профиль, характеризующийся следующими элементами:

  • Боковые стороны – линейные участки профиля, расположенные относительно друг друга под определенным углом, называемым углом профиля.
  • Места соединения боковых сторон внутри тела резьбы называются впадинами, снаружи резьбовой поверхности – вершинами.
  • Размер окружности, описанной по вершинам наружной или по впадинам внутренней резьбы, называется наружным диаметром, определяющим ее номинальный размер.
  • Расстояние, измеренное между соседними витками параллельно оси, равно шагу однозаходного резьбового профиля. Для многозаходной резьбовой поверхности размер шага – произведение расстояния между соседними витками на количество заходов.

Именно профиль резьбовой поверхности определяет ее тип.

Назначение резьбы:

  • Изготовление различного крепежа (в этом случае чаще используется метрический и трубный резьбовой профиль).
  • Ходовая (упорная или трапецеидальная) резьба применима в механизмах, передающих движение (в винтовых передачах).

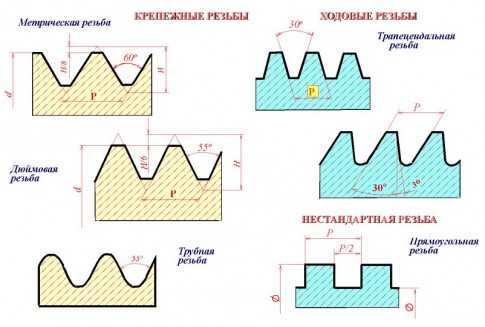

Типы резьбы, стандартизация

Метрическая резьба – тип резьбовой поверхности, наиболее часто используемой при изготовлении метизов. Ее геометрические параметры: профиль представляет собой треугольник с равными боковыми сторонами, расположенными под углом 60°. Резьбовые изделия применяются в обширном перечне областей машиностроения, в станкостроении, приборостроении, строительстве и прочих отраслях.

В обозначении при составлении технической документации указывается номинальный диаметр резьбовой поверхности, шаг, если он не является основным, точность изготовления. При проектировании соединений с левой резьбой она обозначается с помощью литер LH. Например: M36х1,5LH.

Коническая резьба используется для образования герметично-уплотненных соединений. Она нарезается на конической поверхности детали с конусностью (уклоном) 1:16. Наружная коническая резьбовая поверхность может свинчиваться как с внутренней конической, так и с цилиндрической метрической резьбой соответствующего шага. В последнем случае обеспечивается ее ввинчивание с коэффициентом 0,8 от максимальной глубины сопряжения. Резьбовой угол профиля – 60°.

Для соединения труб или цилиндрических деталей с тонкими стенками используют трубную резьбу (цилиндрическую). Профиль ее имеет угол наклона боковых стенок зуба относительно друг друга – 55°.

Для обеспечения герметичных соединений используют трубную коническую резьбу

с углом профиля при вершине боковых стенок – 55°. Используется она в топливной, масляной и воздухопроводной аппаратуре, а также при подсоединении трубопроводов станков и машин. Нередко применяется сопряжение внутренней цилиндрической с наружной конической резьбой.

Трапецеидальная резьба с профилем, имеющим форму трапеции с углом между ее боковыми сторонами 30°, применяется в нагруженных узлах, работающих по схеме вращательно-поступательного движения. Как правило, это – винты прессов, станков.

Если значительные осевые нагрузки действуют в одном направлении, используют упорную резьбу. Ее трапецеидальному профилю характерен неравномерный наклон боковых сторон: 30° и 3°.

Дюймовая резьба сдает свои позиции: российских стандартов по ее регламентированию в настоящее время нет. Она стандартизирована и применяется на территории Канады, США (UTS и др.), Великобритании (BSW, BSF).

Существуют другие типы специализированного резьбового профиля, применяемого в различных отраслях. Все они стандартизированы документами государств-разработчиков.
