Обозначение арматуры по гост



Арматурный прокат востребован во многих сферах, поэтому выпускается в обширном ассортименте. Каждый производитель обязан наносить на продукцию определенную маркировку, которая отражает физико-механические свойства и эксплуатационные качества изделий.

Для чего нужна арматура?

Бетон не зря считается одним из самых прочных и долговечных строительных материалов. Он прекрасно выдерживает нагрузку на сжатие, но слабо противостоит растягивающим или сдвигающим нагрузкам. Из-за этого конструкция может быстро потрескаться или разломиться.

Для улучшения качественных характеристик уже много лет используется железобетон. Это своеобразный сплав металла и искусственного камня. Сначала в опалубке формируется каркас из стальных стержней – арматуры. А затем уже заливается бетон. Получившееся сооружение обладает всем необходимым набором свойств: прочное, при этом достаточно пластичное, выдерживает почти все виды деформационных нагрузок, включая вибрацию, изгиб и тому подобное.

Описание строительной арматуры будет неполным, если мы не перечислим сферы использования стальных изделий. Это:

1. Строительство жилых мало- и многоэтажных домов (фундамент, монолитные стены, перекрытия), промышленных зданий, сложных сооружений специального назначения (причалы, гидроэлектростанции, метрополитен).

Поделись ссылкой - это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2. Возведение различных опорных и защитных конструкций (теплицы, опоры для трубопроводов, колонны).

3. Устройство стяжки, укрепление штукатурки.

4. Производство железобетонных изделий фасонного типа (кольца, трубы, плиты перекрытий, балки, фундаментные блоки).

5. Формирование дорожного полотна, тротуаров, аэродромных взлетных полос и др.

Для каждой вышеперечисленной области выпускается арматура определенного сорта, типа и диаметра. Эти параметры указаны в виде буквенно-цифрового набора символов на каждом стержне.

Читаем символы маркировки

Символьный код арматурного проката начинается с литеры:

  • А – горячекатаная или холоднокатаная (термоупрочненная) продукция;
  • В – холоднодеформированная;
  • К – канаты.

Далее идет указание на класс арматуры в виде цифрового набора от А240 до А1000, что обозначает индекс текучести стали в МПа. Чем выше показатель, тем прочнее и надежнее изделия.

Выделяют следующие серии арматурного проката:

1. А240 или А1 – производится из стали марок Ст3СП, Ст3ПС, Ст3КП, классифицируется как монтажные пруты с гладким профилем диаметром от 4 до 40 мм.

2. А300 или А2 – изготавливается из металла серии СТ5СП(пс) или СТ18Г2С, относится к рабочим изделиям с рифленой поверхностью сечением 10-80 мм. В зависимости от диаметра производится в виде проволоки, свернутой бухтами либо стержнями длиной 6-12 м.

3. А400/А500 или А3– выпускается из стали марок 35ГС, 25Г2С, 32Г2Р. Это рабочая арматура периодического профиля сечением 6-40 мм. Производится также в серии «В» из металла методом холодного вытягивания. Это наиболее востребованная арматура для фундамента плитного, ленточного или свайного типа.

4. А600 или Ат4 – производится из низколегированной термоупрочненной (холоднокатаной) стали класса 80С, 20ХГ2Ц, предназначенного для сварных конструкций. Длина прутов классифицируется как мерная (пруты по 6, 9 и 11,7 м) или немерная (стержни и бухты до 12 м). Диаметр варьируется от 10 до 32 мм. Поверхность периодическая, серповидного типа.

5. А800 или Ат5 – изготавливается из металлического низколегированного сырья марки 23Х2Г2Т. Продукция выпускается в диаметре 6-40 мм и предназначена для формирования сварных каркасов в обычных и предварительно напряженных ЖБИ.

6. А1000 или А6 – из низколегированной стали классов 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Отличительная черта – применение любого типа сварных работ без ограничений. Диаметр стержней варьируется от 6 до 32 мм.

Маркировка включает также указание на особые свойства продукции:

  • К – коррозионная стойкость. Изделия подвергаются процессам цинкования, гальванизации и другим, в результате которых на поверхности образуется защитная пленка, предотвращающая окисление.
  • С – соединение методом сварки.
  • Т – термомеханически упрочненная сталь.

После основных параметров указывается диаметр. К примеру, маркировка А500С Ø12 расшифровывается как арматура горячекатаная с индексом текучести 500 Мпа и периодическим профилем, предназначена для сварных работ, диаметр изделия – 12 мм.

Для отдельных видов продукции ГОСТы требуют окрашивать концы прутов. Для разных классов применяются следующие цвета:

1. Для арматуры из низколегированной стали:

vsjaarmatura.ru

расшифровка символьного кода по ГОСТ, сфера применения

Арматурный прокат востребован во многих сферах, поэтому выпускается в обширном ассортименте. Каждый производитель обязан наносить на продукцию определенную маркировку, которая отражает физико-механические свойства и эксплуатационные качества изделий.

Для чего нужна арматура?

Бетон не зря считается одним из самых прочных и долговечных строительных материалов. Он прекрасно выдерживает нагрузку на сжатие, но слабо противостоит растягивающим или сдвигающим нагрузкам. Из-за этого конструкция может быстро потрескаться или разломиться.

Для улучшения качественных характеристик уже много лет используется железобетон. Это своеобразный сплав металла и искусственного камня. Сначала в опалубке формируется каркас из стальных стержней – арматуры. А затем уже заливается бетон. Получившееся сооружение обладает всем необходимым набором свойств: прочное, при этом достаточно пластичное, выдерживает почти все виды деформационных нагрузок, включая вибрацию, изгиб и тому подобное.

Описание строительной арматуры будет неполным, если мы не перечислим сферы использования стальных изделий. Это:

1. Строительство жилых мало- и многоэтажных домов (фундамент, монолитные стены, перекрытия), промышленных зданий, сложных сооружений специального назначения (причалы, гидроэлектростанции, метрополитен).

2. Возведение различных опорных и защитных конструкций (теплицы, опоры для трубопроводов, колонны).

3. Устройство стяжки, укрепление штукатурки.

4. Производство железобетонных изделий фасонного типа (кольца, трубы, плиты перекрытий, балки, фундаментные блоки).

5. Формирование дорожного полотна, тротуаров, аэродромных взлетных полос и др.

Для каждой вышеперечисленной области выпускается арматура определенного сорта, типа и диаметра. Эти параметры указаны в виде буквенно-цифрового набора символов на каждом стержне.

Читаем символы маркировки

Символьный код арматурного проката начинается с литеры:

  • А – горячекатаная или холоднокатаная (термоупрочненная) продукция;
  • В – холоднодеформированная;
  • К – канаты.

Далее идет указание на класс арматуры в виде цифрового набора от А240 до А1000, что обозначает индекс текучести стали в МПа. Чем выше показатель, тем прочнее и надежнее изделия.

Выделяют следующие серии арматурного проката:

1. А240 или А1 – производится из стали марок Ст3СП, Ст3ПС, Ст3КП, классифицируется как монтажные пруты с гладким профилем диаметром от 4 до 40 мм.

2. А300 или А2 – изготавливается из металла серии СТ5СП(пс) или СТ18Г2С, относится к рабочим изделиям с рифленой поверхностью сечением 10-80 мм. В зависимости от диаметра производится в виде проволоки, свернутой бухтами либо стержнями длиной 6-12 м.

3. А400/А500 или А3– выпускается из стали марок 35ГС, 25Г2С, 32Г2Р. Это рабочая арматура периодического профиля сечением 6-40 мм. Производится также в серии «В» из металла методом холодного вытягивания. Это наиболее востребованная арматура для фундамента плитного, ленточного или свайного типа.

4. А600 или Ат4 – производится из низколегированной термоупрочненной (холоднокатаной) стали класса 80С, 20ХГ2Ц, предназначенного для сварных конструкций. Длина прутов классифицируется как мерная (пруты по 6, 9 и 11,7 м) или немерная (стержни и бухты до 12 м). Диаметр варьируется от 10 до 32 мм. Поверхность периодическая, серповидного типа.

5. А800 или Ат5 – изготавливается из металлического низколегированного сырья марки 23Х2Г2Т. Продукция выпускается в диаметре 6-40 мм и предназначена для формирования сварных каркасов в обычных и предварительно напряженных ЖБИ.

6. А1000 или А6 – из низколегированной стали классов 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Отличительная черта – применение любого типа сварных работ без ограничений. Диаметр стержней варьируется от 6 до 32 мм.

Маркировка включает также указание на особые свойства продукции:

  • К – коррозионная стойкость. Изделия подвергаются процессам цинкования, гальванизации и другим, в результате которых на поверхности образуется защитная пленка, предотвращающая окисление.
  • С – соединение методом сварки.
  • Т – термомеханически упрочненная сталь.

После основных параметров указывается диаметр. К примеру, маркировка А500С Ø12 расшифровывается как арматура горячекатаная с индексом текучести 500 Мпа и периодическим профилем, предназначена для сварных работ, диаметр изделия – 12 мм.

Для отдельных видов продукции ГОСТы требуют окрашивать концы прутов. Для разных классов применяются следующие цвета:

1. Для арматуры из низколегированной стали:

  • А4 – красный;
  • А5 – красный и зеленый;
  • А6 – красный и синий.

2. Для проката из термоупрочненного металла:

  • Ат3 – белый и синий;
  • Ат4 – белый и желтый;
  • Ат4К – зеленый;
  • Ат5 – синий;
  • Ат5СК – белый и зеленый;
  • Ат5К – желтый и зеленый;
  • Ат6 – желтый;
  • Ат6К – зеленый и черный.

Цветовая маркировка дополняет цифро-буквенную, предоставляет дополнительную информацию о продукте.

stroitel-list.ru

Маркировка арматуры рифленой и гладкой, классификация, расшифровка

Строительство крупного объекта подразумевает доставку материалов большими партиями для армирования бетонных конструкций. Как определить соответствие товара, правильность выполнения заявки? Предприятия следуют требованиям ГОСТов по контролю качества. Маркировка арматуры производится после проведения испытаний образцов партии.

Оглавление:

  1. Нюансы обозначений
  2. Разновидности и методы нанесения
  3. Примеры расшифровки

Содержание маркировки

Описание характеристик продукции на упаковке или поверхности необходимы для исключения ошибок при выполнении работ, контроле применения, соответствия проектной документации.

Маркировка содержит информацию:

  • Предприятие-изготовитель.
  • Класс проката.
  • Другие данные, на усмотрение производителя, заказчика.

Виды обозначений, способ нанесения

Сокращение, шифрование информации:

1. Цифровое, буквенное.

  • Клеймо класса арматуры расположено по одной линии, обозначение завода-изготовителя – на любых свободных участках с промежутком 5 и более ребер.
  • Обозначение предприятия: аббревиатура, номер (ГОСТ 34028-2016), наименование, товарный знак.
  • Повторение маркировки через 180 см, не более.
  • Индивидуальный рисунок рифления, другие отличительные особенности, определяющие производителя, наличие товарного знака, допускают отсутствие обозначения завода.
  • Примеры клейм Челябинского металлургического комбината:

2. Изменение геометрии, наклона:

  • Шифр класса начинается с одного измененного выступа, предприятия-изготовителя – с двух, заканчивается одним ребром.
  • Количество правильных выступов между измененными определяет номер производителя, класс. Обозначение десятков, единиц заканчивается двумя наклонными, утолщенными ребрами.
КлассА400А500А600Аn600А800А1000
Число правильных выступов123456

Сокращенная таблица обозначения предприятий:

НаименованиеНомер, число правильных ребер
ПАО «Северсталь»1
ОАО «Челябинский металлургический комбинат»2
ОАО «Западно-сибирский металлургический комбинат»3
ОАО «Чусовской металлургический завод»5
ОАО «Магнитогорский металлургический комбинат»6

3. Допускается маркировать нанесением краски, лака определенного цвета. Выполняется по согласованию с заказчиком для обозначения класса проката. Особенности:

  • Ширина полосы ЛКМ: ≈ 200 мм.
  • Отступ от концов не более 50 см.

4. Сочетания предыдущих пунктов.

Как маркируют:

1. Нанесение на поверхность продукции:

  • Ручное.
  • Машинное.
  • Электрографирование.

2. Маркируют ярлыки из водостойкого материала. На бухту или связку навешивается 1 бирка.

Расшифровка арматуры по классам

Первая буква обозначения класса – способ производства:

  • «А» – горячекатанный прокат.
  • «В» – холоднодеформированный.
  • Ат – горячекатанная, термоупрочненная арматура.

Числовое значение после литеры – минимальный показатель нагрузки на растяжение без возникновения пластических деформаций.

После цифр указываются дополнительные технические характеристики:

  • «С» – допустимо применение сварки всех видов.
  • Пластичность повышенная «Н», высокая – «Е».
  • «К» – оцинкованный, гальванизированный, способный противостоять коррозии.
  • «У» – сохранение прочности при циклических нагрузках.
  • «Р» – противостояние изменениям прочностных свойств под воздействием растягивающих напряжений.

Пример расшифровки: А500С – горячекатанная, свариваемая, предел текучести 500 Н/мм².

Условные обозначения сортового проката

Маркировка содержит сведения об изделии.

1. Назначение:

  • Для фундамента, монолитного строительства, других видов работ на ненапрягаемых участках: А240 ~ А600.
  • Сортовой прокат для конструкций, работающих на растяжение (пролеты, балки): Аn600 ~ А1000.

2. Форма сечения. Арматура бывает рифленой и гладкой. А400 ~ А1000 – периодический профиль, А240 – гладкий.

3. Конфигурация сечения – с одно-, двух-, трех-, четырехсторонним расположением ребер (1ф ~ 4ф).

4. Форма выпуска. Строительная арматура А240 ~ А600n поставляется в мотках, прутках. Изготовление А800, А1000 в бухтах не допускается.

5. Протяженность одной партии:

  • Прутья мерной (МД), немерной (НД) длины.
  • Смешанная протяженность (МД1).
  • Мотки.

6. Процентный допуск отклонений массы 1 метра профилированной продукции: ОМ1, ОМ2.

Примеры расшифровки:

1. Пруток 1ф-НД-12-9000-ОМ1-А600:

  • Рифленая арматура. Конфигурация 1ф.
  • Немерной длины.
  • Диаметр – 12 мм
  • Длина прута – 9 м.
  • Допуск отклонения массы 1 метра – ОМ1.
  • Класс – А600.

2. Моток Зф-10-ОМ2-А500СН:

  • Рифленый сортовой прокат. Форма сечения – 3ф.
  • Диаметр – 10 мм.
  • Отклонения по массе – ОМ2
  • Класс – А500, свариваемость, повышенная пластичность.

Предприятия обязаны маркировать изделия. Отсутствие описания – отступление от требований ГОСТа.




cemgid.ru

ГОСТ 2.785-70 Единая система конструкторской документации (ЕСКД). Обозначения условные графические. Арматура трубопроводная, ГОСТ от 06 апреля 1970 года №2.785-70


ГОСТ 2.785-70

Группа Т52

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

Арматура трубопроводная

Unified system for design documentation. Graphic designations. Pipeline accessories

МКС 23.040.60
01.080.30

Дата введения 1971-01-01

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 6 апреля 1970 г. N 451 дата введения установлена с 01.01.71


ВЗАМЕН ГОСТ 11628-65 в части трубопроводной арматуры и ГОСТ 3463-46 в части трубопроводной арматуры

ПЕРЕИЗДАНИЕ. Декабрь 2011 г.

1. Настоящий стандарт устанавливает условные графические обозначения трубопроводной арматуры в схемах и чертежах всех отраслей промышленности и строительства.

Стандарт не распространяется на гидравлические и пневматические приводы и изделия основного производства авиационной техники.

2. Размеры обозначений стандартом не устанавливаются.

3. Обозначения арматуры в зависимости от типа соединения и вида управления выполняют на основе комбинирования обозначений настоящего стандарта и обозначений, установленных соответствующими стандартами Единой системы конструкторской документации.


Наименование


Обозначение

ОБОЗНАЧЕНИЕ АРМАТУРЫ ОБЩЕГО НАЗНАЧЕНИЯ

1. Вентиль (клапан) запорный:

а) проходной

б) угловой

2. Вентиль (клапан) трехходовой

3. Вентиль, клапан регулирующий:

а) проходной

б) угловой


4. Клапан обратный (клапан невозвратный):

а) проходной

б) угловой

Примечание: Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному

5. Клапан предохранительный:

а) проходной

б) угловой

6. Клапан дроссельный

7. Клапан редукционный

Примечание. Вершина треугольника должна быть направлена в сторону повышенного давления


8. Клапан воздушный автоматический (вантуз)

9. Задвижка

10. Затвор поворотный

11. Кран:

а) проходной

б) угловой

12. Кран трехходовой:

а) общее обозначение

б) с Т-образной пробкой

в) с L-образной пробкой

13. Кран четырехходовой

14. Кран концевой:

Полное

Упрощенное

а) общее обозначение


б) водоразборный

в) самозапорный для умывальника

г) туалетный для умывальника

д) банный

е) писсуарный

ж) смывной контактного действия

з) лабораторный

и) пожарный (клапан пожарный):

для присоединения одного шланга


для присоединения двух шлангов

к) поливочный

15. Кран двойной регулировки

Примечание. Упрощенное обозначение допускается применять только в документации для строительства

16. Смеситель:

а) общее назначение

б) с поворотным изливом

в) с душевой сеткой

г) с самозапорным краном для умывальника

д) медицинский локтевой


ОБОЗНАЧЕНИЯ АРМАТУРЫ, ПРИМЕНЯЕМЫЕ ПРЕИМУЩЕСТВЕННО В ДОКУМЕНТАЦИИ ДЛЯ СУДОСТРОЕНИЯ

17. Клапан невозвратно-запорный:

а) проходной

б) угловой

Примечание. Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному

18. Клапан невозвратно-управляемый

19. Клапан самозапорный

20. Клапан запорный быстродействующий:

а) на открытие

б) на закрытие

21. Клапан пусковой

22. Клапан двухседельный

23. Клапан к манометру

24. Клапан предохранительный сигнальный

25. Захлопка:

а) без принудительного закрытия

б) с принудительным закрытием

26. Задвижка перепускная (для наливных судов)

27. Клапан промывочный

28. Коробка трехклапанная:

а) запорная

б) невозвратно-запорная


в) невозвратно-управляемая


Примечание. Количество квадратов в обозначении должно соответствовать количеству клапанов в коробке

29. Манипулятор трехходовой

Примечание. Количество отростков в обозначении должно соответствовать количеству ходов манипулятора.


Примечание. Наименования, заключенные в скобки, соответствуют терминологии, принятой в судостроительной промышленности.

Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
Единая система конструкторской
документации. Обозначения условные
графические в схемах. Сб. ГОСТов. -
М.: Стандартинформ, 2012

docs.cntd.ru

Разновидности, маркировка и характеристики строительной арматуры.

Среди видов металлического проката арматура строительная занимает особое положение – она всегда пользуется высоким спросом, а потребность в ней не снижается. Это обусловлено ростом рынка жилья и активным строительством объектов промышленного и общественного назначения. Обширная область применения предъявляет ряд требований к арматурным изделиям и предполагает их широкий ассортимент. Об особенностях и видах строительной арматуры пойдет речь в этой статье.

Основное назначение

Строительная монтажная арматура предназначена для изготовления каркасных изделий для усиления бетона, используемого для строительства объектов разного назначения. Как правило, это стержни периодического профиля с разным диаметром.

Объемные и плоские каркасы рассчитывают конструктивно. Их изготавливают из отдельных прутков методом сварки или перевязки проволокой.

Необходимость в использовании арматуры в железобетонных конструкциях обусловлена слабостью бетона к изгибанию и сжатию. Такие нагрузки испытывают плиты перекрытия, стеновые и фундаментные блоки, перемычки и другие конструктивные элементы. Без усиления изделия растрескиваются и разрушаются. Решает проблему каркас – жесткая арматура работает на растяжение и компенсирует разрушающее напряжение в бетоне. Причем располагаются каркасы обязательно в нижней растянутой части, где происходит максимальное деформационное усилие, а также по всему объему для стабилизации и перераспределения нагрузки.

Виды

Широкое применение строительной арматурного проката диктует необходимость в широком ассортименте стержней, чтобы для каждой конструкции по расчетам можно было принять наиболее подходящие заготовки для изготовления каркаса. В соответствии с характеристиками арматуры изделия можно разделить на несколько видов.

По материалу изготовления:

  1. Монтажная арматура из стали разного качества наиболее распространённая и известная. Для изготовления используют высокоуглеродистую и низколегированную сталь.
  2. Строительная арматура из композитов – сравнительно новое армирующее изделие для бетонных конструкций. Это прутки из базальта, стеклопластики и углеводорода с полимерами. Они близки по характеристикам к металлическим изделиям, во многих случаях служат достойной заменой стальному каркасу.

Поперечное сечение арматуры в основе круглое, поверхность прутка может быть двух типов:

  • Ребристая. Такая перераспределяет нагрузку в бетонной конструкции.
  • Гладкая служит в качестве перевязочного изделия для изготовления каркаса. Стержни без рельефа также могут быть использованы в качестве перераспределяющего каркаса, тогда их концы загибают для предотвращения выскальзывания.

По условиям применения:

  • Ненапрягаемая – это обычная жесткая арматура, из которой вяжут каркас и устанавливают его в форму опалубки перед заливкой раствора. Используется для усиления изделий, предназначенных для эксплуатации в нормальных условиях.
  • Напрягаемую арматуру предварительно растягивают на заводских установках, где и происходит формовка конструкций. Такие используют в условиях повышенных изгибающих нагрузок: перекрытия в производственных помещениях, общественных зданиях с широкими пролетами между несущими стенами и т.д.

По функциональному назначению строительная арматура может быть:

  • Продольная предотвращает образование трещин в зонах растяжения – обычно в нижней части железобетонных изделий;
  • Поперечная жесткая арматура располагается в зоне сжатия.

Классы и маркировка строительной арматуры

Использование арматуры в строительстве осуществляется согласно требованиям, которые определены конструктивно. Специалисты рассчитывают конструкции и принимают стержни с маркировкой, содержащей необходимые сведения об армирующем изделии.

Классы – это обозначение параметров не самого стержня, а стали, из которой он изготовлен. По этому признаку строительная арматура условно делится на 3 класса:

  • А – марка обычной горячекатаной или холоднотянутой стержневой стали;
  • Ат – термически обработанная (усиленная) сталь;
  • Ас – сталь может быть собрана в каркас посредством сварки;
  • Ак – коррозионностойкая с защитным покрытием (оцинкованная или гальванизированная).

Стержневая горячекатаная арматура в обозначении содержит цифровой индекс. Общая маркировка содержит некоторые свойства металлических изделий:

Класс прочностиДиаметрСталь для изготовленияОписание
A-I (A240)*4…40Углеродистая Ст3КП, Ст3ПС, Ст3СПГладкий стержень
A-II (A300)10…80Низколегированная Ст1Г2 или углеродистая Ст5СПРифленый стержень или проволока в бухтах
A-III (A400)6…40Легированная 35ГС, 25Г2С, 32Г2РРебристая для фундамента
A-IV (A600)6…40Низколегированная холоднокатаная 80С, 20ХГ2ЦРифленая серповидная арматура
A-V (A800)6…40Низколегированная 23Х2Г2ТРебристые стержни
A-VI (A-1000)6…32Низколегированная 22Х2ГАЮ, 22Х2Г2Р, 20Х2Г2СРРифлёные заготовки для сварки

* обозначение/маркировка старого и нового образцов.

Технические характеристики строительной арматуры

ГОСТ 5781-82 определяет основные технические требования к арматуре каждого класса (таблица 8):

Класс ста­лиПре­дел те­ку­чес­ти sтВре­мен­ное со­про­тив­ле­ние раз­ры­ву sвОт­но­си­тель­ное уд­ли­не­ние d5,%Рав­но­мер­ное уд­ли­не­ние dr, %Удар­ная вяз­кость при тем­пе­ра­ту­ре -60 °СИс­пы­та­ние на из­гиб и в хо­лод­ном сос­то­я­нии
Н/мм2кгс/мм2Н/мм2кгс/мм2МДж/м2кгс·м/см2
Не ме­нее
A-I (А240)*235243733825180°; c = d**
A-II (А300)295304905019180°; с = 3d
Ас-II (Ас300)2953044145250,55180°; c = d
A-III(А400)39040590601490°; с = 3d
A-IV(А600)59060883906245°; с = 5d
A-V (A800)7858010301057245°; с = 5d
A-VI (А1000)98010012301256245°; с = 5d

**с – толщина отправки, d – диаметр стержня.

Строительная длина стержней по ГОСТ от 6 до 12 метров. Документ также регламентирует состав сталей для изготовления строительных стержней и другие их свойства.

Для удобства различия прутьев их концы окрашивают в разные цвета:

  • А-IV – красные;
  • A-V – красные и зеленые;
  • A-VI – красные и синие.

Сортамент арматуры

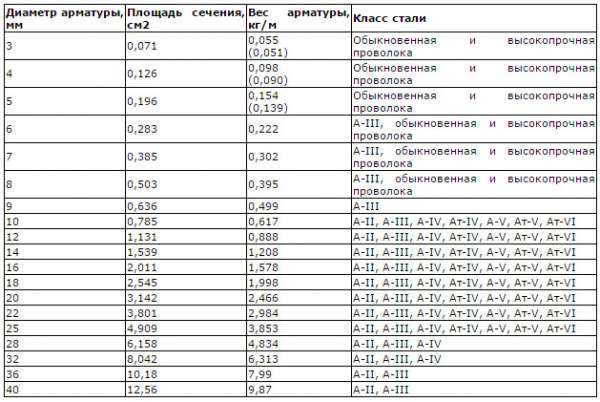

ГОСТ 5781-82 содержит условный сортамент каркасной арматуры (таблица 1):

Но­мер про­фи­ля (но­ми­наль­ный ди­а­метр стер­жня dн)Пло­щадь по­пе­реч­но­го се­че­ния стер­жня, см2Мас­са 1 м про­фи­ля
Те­о­ре­ти­чес­кая; кгПре­дель­ное от­кло­не­ние, %
60,2830,222+9,0
80,5030,395-7,0
1007850,617+5,0
121,1310,888-6,0
141,5401,210
162,0101,580
182,5402,000
203,1402,470+3,0
223,8002,980-5,0
254,9103,850
286,1604,830
328,0106,310
3610,1807,990+3,0
4012,5709,870-4,0
4515,00012,480
5019,63015,410
5523,76018,650+2,0
6028,27022,190-4,0
7038,48030,210
8050,27039,460

Теоретическая масса изделий может меняться – она зависит от марки используемого сплава и имеет погрешность, обычно в указанном диапазоне.

Калькулятор

Резюме

Арматура в железобетонных конструкциях – важный элемент, к выбору которого всегда подходят основательно, ведь в итоге определяется срок службы конструкций и зданий, а значит, безопасность людей. Разобраться в ассортименте изделий для новичка непросто, это удел профессионалов. При желании самостоятельно освоить этот вопрос, обратите внимание на регламентирующий ГОСТ – в нем содержится вся необходимая информация о выборе, хранении и монтаже строительной арматуры.

betonopedia.ru

ГОСТ 2.785-70 Единая система конструкторской документации. Обозначения условные графические. Арматура трубопроводная / ЕСКД

Наименование

Обозначение

ОБОЗНАЧЕНИЕ АРМАТУРЫ ОБЩЕГО НАЗНАЧЕНИЯ

1. Вентиль (клапан) запорный:

а) проходной

б) угловой

2. Вентиль (клапан) трехходовой

3. Вентиль, клапан регулирующий:

а) проходной

б) угловой

4. Клапан обратный (клапан невозвратный):

а) проходной

б) угловой.

Примечание. Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному.

5. Клапан предохранительный:

а) проходной

б) угловой

6. Клапан дроссельный

7. Клапан редукционный.

Примечание. Вершина треугольника должна быть направлена в сторону повышенного давления.

8. Клапан воздушный автоматический (вантуз)

9. Задвижка

10. Затвор поворотный

11. Кран:

а) проходной

б) угловой

12. Кран трехходовой:

а) общее обозначение

б) с Т-образной пробкой

в) с L-образной пробкой

13. Кран четырехходовой

14. Кран концевой:

а) общее обозначение

б) водоразборный

в) самозапорный для умывальника

г) туалетный для умывальника

д) банный

е) писсуарный

ж) смывной контактного действия

з) лабораторный

и) пожарный (клапан пожарный):

для присоединения одного шланга

для присоединения двух шлангов

к) поливочный

15. Кран двойной регулировки.

16. Смеситель:

а) общее обозначение

б) с поворотным изливом

в) с душевой сеткой

г) с самозапорным краном для умывальника

д) медицинский локтевой

ОБОЗНАЧЕНИЯ АРМАТУРЫ, ПРИМЕНЯЕМЫЕ ПРЕИМУЩЕСТВЕННО
В ДОКУМЕНТАЦИИ ДЛЯ СУДОСТРОЕНИЯ

17. Клапан невозвратно-запорный:

а) проходной

б) угловой

Примечание. Движение рабочей среды через клапан должно быть направлено от белого треугольника к черному.

18. Клапан невозвратно-управляемый

19. Клапан самозапорный

20. Клапан запорный быстродействующий:

а) на открытие

б) на закрытие

21. Клапан пусковой

22. Клапан двухседельный

23. Клапан к манометру

24. Клапан предохранительный сигнальный

25. Захлопка:

а) без принудительного закрытия

б) с принудительным закрытием

26. Задвижка перепускная (для наливных судов)

27. Клапан промывочный

28. Коробка трехклапанная:

а) запорная

б) невозвратно-запорная

в) невозвратно-управляемая

Примечание. Количество квадратов в обозначении должно соответствовать количеству клапанов в коробке.

29. Манипулятор трехходовой

Примечание. Количество отростков в обозначении должно соответствовать количеству ходов манипуляторов.

Примечание. Наименования, заключенные в скобки, соответствуют терминологии, принятой в судостроительной промышленности.

files.stroyinf.ru

виды, таблица, старые и новые

Содержание

Строительство любого здания, кроме малых архитектурных форм, никак не обходится без использования арматуры.

Арматурная сталь выполняет массу задач, основная из которых – помощь в формировании железобетонных конструкций. Выпускается она в большом количестве вариаций. Классификация арматуры подразумевает деление ее на разные типы, предназначаемые для разных, иногда прямо противоположных требований.

Стальная арматура для строительных каркасов

В этой статье мы рассмотрим, что такое классы арматуры, какими они бывают, как определить правильный арматурный класс и т.д.

Особенности и назначение

Стоит понимать, что использование арматуры, классов и ее разновидностей – сфера довольно широкая. Применяют ее для разных задач, в том числе не только строительных.

Основное направление – сборка несущих каркасов железобетонных конструкций. Сама суть железобетонных конструкций заключается в сочетании арматурных каркасов и монолитного бетона.

Без внутреннего металлического стержня бетон быстро растрескивается и разрушается. Если же в нем присутствует строительная арматура, то все меняется.

Читайте также: обзор стеклопластиковой арматуры, список плюсов и минусов, сфера применения.

Прочность железобетонных конструкций в разы выше, их можно ставить в положение с разносторонне направленными нагрузками и т.д.

Также арматурная сталь и создаваемая из нее строительная арматура задействуется, когда надо выполнить какие-либо серьезные монтажные работы, что-то закрепить или зафиксировать в одном положении.

Применяется строительная арматура и в других, более специфичных целях.
к меню ↑

Классификация

Строительная сфера огромна, в ней легко запутаться даже профессионалу. Большое количество задач требует большого количества разных по своей структуре и назначению материалов, и строительная арматура – не исключение.

Классификация арматуры была придумана как раз для всевозможного упрощения и унификации процессов.

Класс арматуры или класс арматурной стали – это специальное обозначение, так называемая маркировка, обозначающая предельные прочности стержня, его допустимые размеры, определение задач и т.д.

Ориентироваться во всем том разнообразии, которое нам предлагает строительная арматура, позволяет таблица арматурных классов.

Таблица эта очень проста, и содержит в себе несколько колонок. В первой маркировка, а дальше указываются ее параметры:

  • вес;
  • предельные диаметры;
  • выдерживаемые нагрузки и сопротивление;
  • возможность или невозможность встраивать ее состав напряженных железобетонных конструкций и т.д;
  • относительное удлинение;
  • длина стержня.

Таблица арматурны классов

Таблица бывает короткой и расширенной. Таблица крупного образца может содержать в себе массу параметров, для простых обывателей совершенно незнакомых, сокращенная таблица содержит только краткий минимум необходимой информации.
к меню ↑

Классы и их различия

Арматурная сталь и стержни делятся на конкретные классы, у каждого есть своя маркировка. Есть старые и новые обозначения.

В гражданском и промышленном строительстве используется арматура:

Первой указана, так называемая старая маркировка. Основывается она на старом ГОСТ, который применялся еще в советские времена. Сейчас строители понемногу отходят от него, принимая за основу новые марки.

Читайте также: что относят к фонтанной арматуре, и для чего она необходима?

Тем более что отличий между ними, кроме конечно названия, практически нет. Рассмотрим конкретные различия между классами.

Первые два образца – монтажная арматура. Как вы уже наверняка знаете, стержни имеют разный профиль, от гладкого до рифленого или серповидного.

Гладкий профиль делается только для арматуры ненапряженной, предназначенной для монтажных работ. Устанавливать их в каркас несущих конструкций запрещено. У них не хватит прочности, да и отсутствие граней ухудшает сцепление с бетоном.

Арматура А3 с рифленым профилем

Изделия первого класса имеют диаметр от 6 до 40 мм и гладким профилем. Изделия второго класса выпускаются с рифленым профилем, диаметрам от 10 до 80 мм, а в некоторых случаях и больше.

Арматура А3 и выше выпускается с рифленым профилем. Именно класс А3 считается самым популярным.



data-ad-client="ca-pub-8514915293567855"
data-ad-slot="1955705077">

Стержни класса А3 обладают уникальным сочетанием прочности, сопротивления напряжением, а также имеют рифленый профиль. Арматурная сталь класса А3 долговечна и очень прочна, ее с лихвой хватает на покрытие большинства строительных задач.

Стоимость арматуры А3 не слишком высокая, в отличие от моделей высоких классов, что тоже хорошо выделяет ее на фоне остальных. Диапазон рабочих диаметров равен 8-40 мм.

В отличие от арматуры А3, класс А4 выдерживает больше нагрузок, и лучше справляется с ролью каркаса для сильно напряженных конструкций, к примеру, фундамента дома.

Классы А5 и А6 в гражданском строительстве своего применения не нашли. Для него они слишком дороги, если так конечно можно выражаться. Предел их рабочих характеристик превышает любые возможные требования и нормы в гражданском строительстве.

Закупают их для промышленности, где необходимо возводить прочнейшие несущие конструкции под масштабные проекты, типа огромных цехов, заводов выдерживающих массу тяжелого оборудования и т.д.

Для производства стержней всех классов в наше время используется арматурная сталь 3-5СП, если подразумеваются стандартные углеродные образцы, и  25Г2С или 35ГС, если нужна сталь легированная
к меню ↑

Дополнительная маркировка

Нами уже были рассмотрены основные виды арматуры, а также таблица классов. Однако на этом различия между ними не заканчиваются. Существуют дополнительные маркировочные знаки, обозначающие те или иные особенности конкретного стержня.

К примеру, запись типа А3К – это определение стержня арматуры класса А3 с дополнительной защитой от коррозии. Добавление марки «К», означает что сталь обработали специальными составами, она будет долговечнее, не поддастся коррозии, по крайней мере, в первое время, но и обойдется вам дороже.

Стойкая к коррозии арматура А4 на складе

Добавление буквы «С», означает что арматура легко сваривается. Различить запись очень легко, достаточно взглянуть на последнюю букву в аббревиатуре. Например, арматура класса А500С, типичный образец сварных строительных стержней.

Тут нужно понимать, что далеко не каждый класс такой арматурной продукции легко соединяется с другими металлами посредством сваривания. В некоторых ситуациях сталь плохо держит сварку, да и не всегда такие задачи перед ней стоят.

Вязка большинства арматурных каркасов сводится к соединению стержней проволокой или муфтами. Сварке в ней отводится второстепенная роль.

Это впрочем, не значит, что можно обойтись совсем без сварных изделий, для чего и придумали выпускать дополнительный подкласс, предназначенный в том числе, и для удобного сваривания с другими металлоконструкциями.

Есть и другие, менее популярные элементы аббревиатуры, но их мы рассматривать не будем. Интересующимся, поможет полная таблица классов.
к меню ↑

Классификация арматуры (видео)


к меню ↑

Другие виды

Существует и понятие, запорная или трубопроводная арматура. Это отдельная разновидность оборудования, используемая в сантехнике. В ней есть свои классы, в том числе самый важный – класс герметичности.

Класс герметичности влияет на то, насколько качественно узел отрабатывает в трубопроводе. Без герметичности невозможно осуществить сборку нормального трубопровода, поэтому на показатель герметичности, обращают серьезное внимание.

Вам же нужно знать только то, что уровень герметичности узла указывается в его характеристиках, которые можно просмотреть при покупке.
к меню ↑

Определение на глаз

Любая армированная строительная конструкция, так или иначе, состоит из арматуры. Дабы не путаться в типах конструкций и их каркасах, желательно уметь различать стержни на глаз, хотя бы их основные характеристики.

Пример гладкой арматуры класса А1

Такое умение поможет вам в будущем. К тому же, развить его не так сложно. Строительная арматура сильно отличается от промышленной, а стержни первых классов с их отличием в профиле и вовсе распознаются без какого-либо труда.

Все что от вас требуется – запомнить несколько правил, и дальше следовать им каждый раз, когда от вас требуется распознать, что же за продукция лежит под ногами.

В первую очередь смотрим на профиль стержня. Гладкий профиль – это всегда первый, реже второй класс. Изделия третьего и выше класса с гладким профилем не выпускаются вообще. Соответственно, рифленый профиль – свидетельство того, что перед вами арматура класса А3 или выше.

Дальше смотрим на диаметр, вес и протяжность. Образцы класса А3 и А4 имеют сходные диаметры, но последний, как правило, крупнее, делается из более качественной стали.

Промышленные изделия классов А5 и А6 легче определить, когда вы их уже видели. Но в общих чертах и можно описать, как укрупненная сталепрокатная продукция, с большой длиной и укрупненным серповидным или кольцевым профилем.

Выучив эти простые правила, вы научитесь отличать один класс от другого, без привлечения документации. Все остальное придет с опытом.

armaturniy.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
