принцип действия, конструкция и разновидности

Условные обозначения на гидросхеме, как читать гидросхему

Описание	Обозначение на схеме
Основные линии (Basic lines)
Линии управления(Pilot lines)
Дренажные линии(Drain lines)
Линии границы (Boundary lines)
Электрические линии(Electric lines)
Направление движения жидкости (гидравлика)
Направление движения газа (пневматика)
Направление вращения (Direction of rotation)
Пересечение линий
Соединение линий
Быстроразъемное соединение (БРС)(Quick Coupling)
Гибкая линия
Заглушка
Регулируемый компонент(Variable Component)
Компоненты с компенсатором давления
Бак открытого типа (атмосферное давление в баке) (Reservoir Vented)
Бак с избыточным давлением (закрытого типа)(Reservoir Pressurized)
Линия слива в бак (выше уровня жидкости)
Линия слива в бак (ниже уровня жидкости)
Электрический мотор (Electric Motor)
Гидроаккумулятор пружинный(Spring Loaded accumulator)
Гидроаккумулятор газовый(Gas Charged accumulator)
Нагреватель(Heater)
Теплообменник (охладитель)(Cooler)
Фильтр(Filter)
Манометр
Термометр
Расходомер (Flow meter)
Клапан сброса давления (“сапун”)(Vented Manifold)
Насосы и моторы (Pumps & motors)
Насос постоянного объема (нерегулируемый) (Fixed Displacement)
Насос постоянного объема (нерегулируемый) реверсивный
Насос переменного объема (регулируемый) (Variable Displacement)
Насос переменного объема (регулируемый) реверсивный
Гидравлический мотор постоянного объема (нерегулируемый)
Гидравлический мотор постоянного объема (нерегулируемый) реверсивный
Гидравлический мотор переменного объема (регулируемый)
Гидравлический мотор переменного объема (регулируемый) реверсивный
Насос-мотор (нерегулируемый) (Combined pump and motor)
Насос-мотор (регулируемый) (Combined pump and motor)
Гидростатическая трансмиссия(Hydrostatic transmission)
Гидроцилиндры
Цилиндр одностороннего действия(Single acting)

xn—-7sbeb3bupph.xn--p1ai

Обратный клапан для отопления: функции, обозначение, применение

Современная система отопления частного дома сложная и разветвленная. Для ее нормального функционирования нужны различные элементы. Один из них — обратный клапан для отопления. Где, для чего и с какой целью ставят эти устройства, каких типов и видов они бывают — обсуждаем ниже.

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).

На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.
Условное обозначение обратного клапана на схеме

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

<div id="yandex_rtb_2" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743954-3";} else{var rtbBlockID="R-A-743954-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_2",blockId:rtbBlockID,pageNumber:2,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_2").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_2");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый. Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Лепестковый (тарельчатый, хлопушка) обратный клапан

Как уже говорили, в системы отопления с гравитационной циркуляцией ставят модели, имеющие высокую чувствительность к обратному потоку. К таким относятся лепестковый обратный клапан. Его ставят в горизонтально расположенные участки.

Устройство лепесткового клапана

Как видно из чертежа, поток перекрывает легкий диск, который подвешен в верхней части корпуса. Стрелка на корпусе показывает «разрешенное» направление потока. Пока теплоноситель идет в этом направлении, диск поднят, практически не создает сопротивления потоку. При возникновении обратного движения, диск падает, перекрывая клапан.

При срабатывании, резко опустившийся диск ударяет по корпусу. При этом слышен хлопок. Поэтому еще одно название этого типа — «хлопушка». Еще могут называть тарельчатым, так как «рабочий орган» похож на тарелку.

По способу установки бывают вертикальными и горизонтальными. Делают их обычно из латуни. Размер могут иметь самый разный — от полудюйма до трех, пяти и более. При покупке обращайте внимание на такие нюансы:

Толщина стенки. Чтобы не пришлось быстро менять обратный клапан для отопления из-за трещины в корпусе, толщина стенки должна быть не менее 3 мм. Это у изделий небольшого диаметра. В самых лучших по качеству, стенка может быть 8 мм. А еще можно ориентироваться по весу: много металла, вес будет больше.
Диск, перекрывающий поток, может быть из латуни и пластика. Если температурный диапазон нормальный, можно брать и пластиковый. Если вам больше по вкусу латунный диск, смотрите чтобы на нем была резиновая прокладка, иначе при закрывании слышен металлический звук. Если таких устройств несколько, перезвон очень действует на нервы. К тому же изделия без резиновых прокладок, обычно выпускаются в Китае. А с китайскими изделиями как повезет: может работать долго и без проблем, а может через непродолжительный срок деформироваться диск.

Как уже говорили раньше, лепестковый клапан для отопления хорошо работает в гравитационных системах. Естественно, его можно ставить и в принудительную — там он ведет себя не хуже. Но в системах с насосами, вообще ставим обратные клапаны любой конструкции. Там потока хватает на срабатывание механизма любого типа.

Шариковый

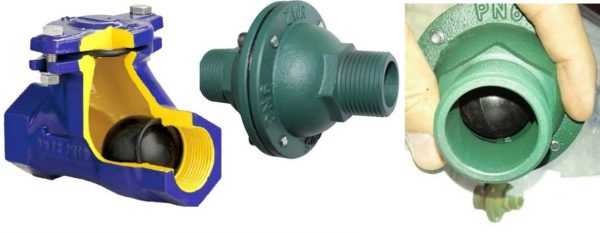

В отличие от шаровых кранов, обратные клапана называют шариковыми. В них поток перекрывается пластиковым или резиновым шариком. Пока идет нормальный поток, шарик плавает в более широкой части корпуса, не создавая особых преград потоку. При появлении обратного потока, шарик перекрывает выходное отверстие. Принцип работы клапана понятен и прост, при нормальном качестве сбои дает редко.

Как правило, шариковые обратные клапана ставят в системах отопления с естественной циркуляцией

Делают эти клапана из чугуна и латуни. Лучше ставить латунные. Чугунные более шершавые внутри и через некоторое время шарик может застрять. В результате, при естественной циркуляции, поток не сможет сдвинуть шарик и котел закипит (это если поставите его на байпас). При выборе клапана также обращайте внимание на толщину стенки и на то, чтобы стенки были одинаковой толщины. Кроме этого, осмотрите сам шарик. Он должен быть идеальной формы, без царапин и других повреждений.

Еще раз напомним: в системе с естественной циркуляцией шариковый обратный клапан ставится, если надо его поставить вертикально. Если в такую трубу установить лепестковый, работать будет хуже — снизится КПД системы за счет того, что надо преодолевать гидравлическое сопротивление «захлопки» (диска, тарелки).

Подпружиненный с пластиковым или латунным штоком

Этот тип — самый распространенный. Устройство подпружиненного обратного клапана ненамного сложнее. В качестве запорного элемента используется диск, к которому прикреплен шток. На этот шток надета пружина. В «исходном состоянии» пружина поджимает диск к краям корпуса, перекрывая поток. Как только давление теплоносителя становится больше, чем давление системы, диск отодвигается, открывая проход. Давление снижается, запорный элемент возвращается в исходное состояние.

Подпружиненный обратный клапан и его принцип работы

Обратный клапан этого типа стоит дешевле лепесткового и шарикового, но ставить его в системах отопления с естественной циркуляцией не желательно: вряд ли гравитационный поток его «продавит». Да и заужает он сечение сильно, снова-таки снижая эффективность системы. А вот на обратке бойлера косвенного нагрева или на линии подпитки системы холодной водой, он очень неплохо работает.

Некоторые умельцы переделывают такие экземпляры под естественную циркуляцию. Для этого разбирают, заменяют штатную пружину на более слабую — чтобы срабатывал при меньшем давлении. Второй вариант — наращивают шток. В любом случае переделанные экземпляры часто дают сбои — перекашивается запорный диск, после чего он часто застревает. В результате система не работает нормально ни в одном из режимов. Так что на байпас циркуляционного насоса, такой вариант не стоит ставить однозначно — ни «оригинальный», ни доработанный.

Oventrop SWI (Германия) — одна из надежных марок, на которую мало нареканий

Подпружиненный обратный клапан может быть с латунным или пластиковым штоком. Если посмотреть на характеристики, особой разницы нет. И те и другие могут использоваться при температуре до 120°C. Зато есть разница в цене — с латунным штоком в три раза дороже. Принимать решение вам, так как основное — качественная пружина. Но и шток тоже важен.

teplowood.ru

Обозначение элементов систем вентиляции и кондиционирования

Каждый начинающий проектировщик задавался вопросом: как на чертеже обозначаются гибкие вставки или обратный клапан, или еще что-то. Так вот, как же обозначаются элементы систем вентиляции и кондиционирования на чертежах? Тут нам на помощь приходит ГОСТ 21.205-93, ГОСТ 21.602-2003. И чтобы вы их долго не искали, предоставим таблицы и графическое обозначение в этой статье.

Содержание статьи:

Воздуховоды

Воздуховоды на плане обозначаются двумя линиями, а если воздуховод круглый, то обязательно должна быть ось, в виде штрих-пунктира. На аксонометрии все воздуховоды чертятся сплошной линией.

Фитинги

К фитингам относятся все колена, тройники, муфты, крестовины и другие соединительные элементы. Как и воздуховоды они бывают круглой формы и прямоугольной.

Трубопроводы

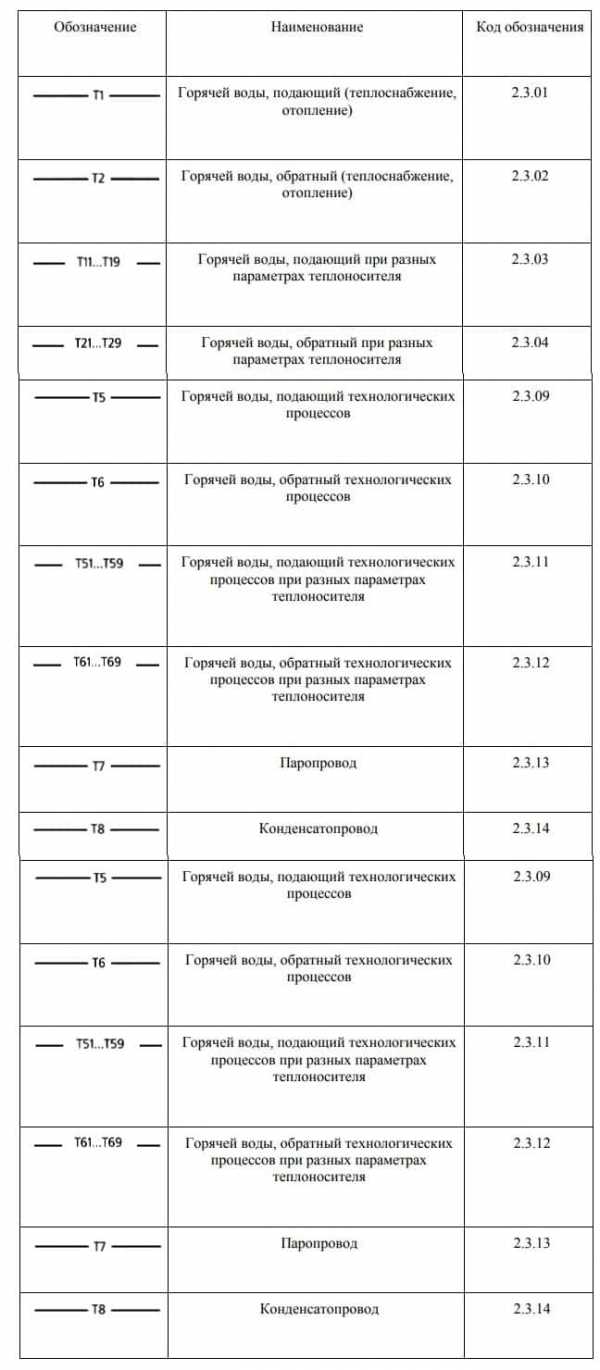

К трубопроводам систем вентиляции относятся теплопроводы и холодопроводы, подводящиеся к приточным установкам, прецизионным кондиционерам или другим элементам системы вентиляции. Мы выбрали условные обозначения трубопроводов на чертежах для систем вентиляции и кондиционирования. Если вам нужно обозначить трубопроводы отопительные, ищите их все в том же ГОСТе.
