Обратный клапан водный – что это такое, виды, устройство и принцип работы, установка своими руками

alexxlab | 02.08.2019 | 0 | Вопросы и ответы

Содержание

Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.

Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.

Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.

Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод. Чтобы этого избежать необходимо поставить обратный клапан воды.

При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.

В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия

Обратные клапаны подразделяют на несколько видов:

  • Дисковый
  • Двухлопастной
  • Шаровой
  • Подъёмный
  • Лепестковый

Дисковый клапан имеет самые малые размеры. Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.

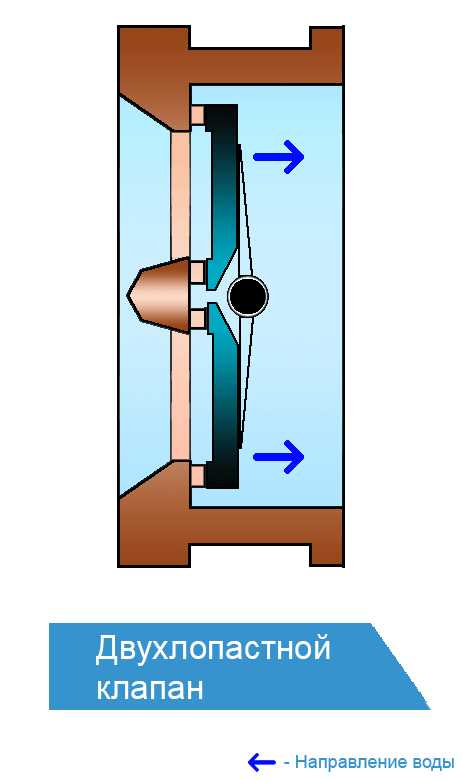

Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.

Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.

Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.

Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Выбор обратного клапана

При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.

Также изучите маркировку клапана:

  • Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
  • Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды

Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах - это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости - это оптимальный выбор.

Главной особенностью при монтаже обратного клапана является направление потока воды. На корпус клапана нанесена стрелка, которая показывает направление водного потока. Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.

В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

www.poverka-s.ru

Обратный клапан для насоса: конструкция, разновидности, монтаж

Создание автономных систем водоснабжения является актуальной задачей, которую приходится решать многим владельцам загородных домов и дач. Для обеспечения эффективной и бесперебойной работы таких систем их оснащают различными техническими устройствами, в число которых кроме насоса, гидроаккумулятора и элементов автоматики входит и обратный клапан для насоса. За счет наличия последнего в автономной водопроводной системе можно регулировать уровень давления воды. При этом вода не вытечет из труб обратно в источник, скважину или колодец.

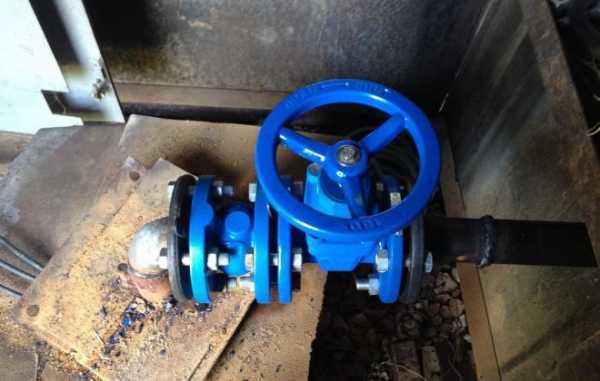

Обратный клапан фланцевого типа в насосной станции

Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

  • выступает в роли накопительной емкости для воды;
  • позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

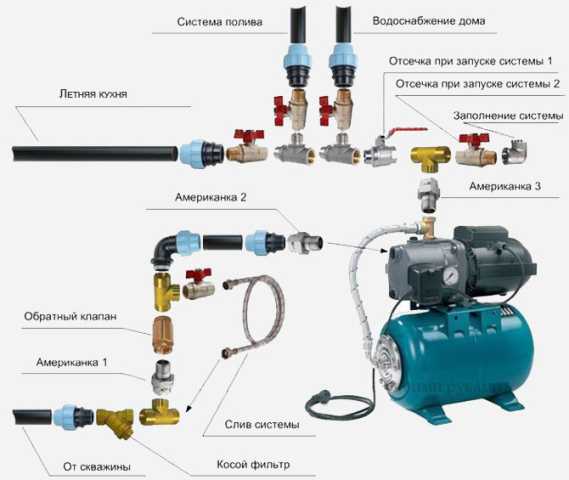

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

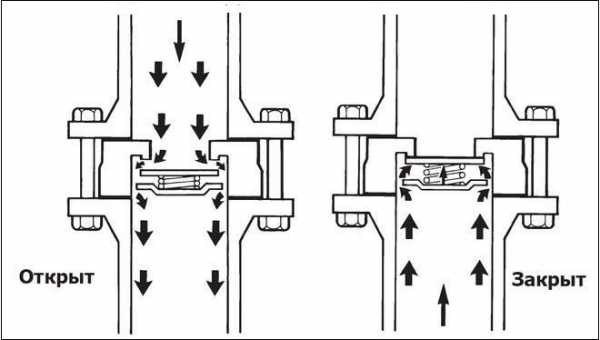

  • При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
  • При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Основные разновидности

Среди обратных клапанов, используемых для колодца или водоносной скважины, следует выделить несколько типов таких устройств, которые завоевали наибольшую популярность у потребителей из-за своей высокой эффективности.

Дисковые

Такие устройства могут быть одно- или двухстворчатыми. Они устанавливаются на электронасос, подающий воду в автономные системы водоснабжения. Запорными элементами дисковых устройств являются пластинчатые створки, закрепленные на подпружиненной оси. Подразделяются такие обратные клапаны на ударные и безударные. Первые устанавливаются в системах, для элементов оснащения которых гидравлический удар не является слишком критичным фактором, вторые, более дорогие, используются в тех случаях, когда последствия гидроударов, возникающих в трубопроводе (в том числе в результате функционирования таких устройств), необходимо минимизировать.

Конструкция одностворчатого дискового обратного клапана

Шаровые

Запорным элементом в этих затворах является подпружиненный шар. Следует отметить, что это наиболее распространенный обратный клапан для насосной станции, что объясняется его высокой эффективностью и исключительной надежностью.

Клапан обратный шаровый химически стойкий из ПВХ

Подъемные

Устройства данного типа работают за счет подпружиненного золотника, свободно перемещающегося по вертикальной оси. Если вы решили установить подъемный обратный клапан на насос, выкачивающий воду из подземного источника, имейте в виду, что монтировать такое устройство можно только на горизонтальных участках трубопроводов.

Чугунный обратный муфтовый клапан подъемного типа

Первоначальный монтаж и замена обратных клапанов

Обратные клапаны, используемые в оснащении насосных станций для колодца или скважины, устанавливаются достаточно просто. Более сложной задачей является выбор правильного места для монтажа. Выбор модели устройства зависит от типа насоса, в комплекте с которым оно будет работать.

Как уже говорилось выше, обратные клапаны, устанавливаемые на насосные станции для колодца или скважины, выбираются еще на стадии проектирования автономных систем водоснабжения. Для оснащения системы водоснабжения можно приобрести модель насоса, в конструкции которого изначально предусмотрены обратные клапаны. Они могут устанавливаться как на входных, так и на выходных магистралях насосных станций.

Обратный клапан в составе поверхностной насосной станции

Если для колодца или скважины используются насосы вакуумного типа, то обратные клапаны устанавливаются непосредственно после всасывающего устройства – перед гидроаккумулятором. Оптимальным выбором для насосных станций данного типа являются шаровые и подъемные затворы.

Для скважинных насосов, устанавливаемых на поверхности земли, может использоваться сразу несколько обратных клапанов. Один из таких клапанов монтируется на нижней части шланга, опускаемого в скважину, второй – перед гидроаккумулятором.

Размещение обратного клапана на погружном насосе

Отдельные производители указывают в инструкции к насосам подходящий тип обратного клапана. Однако, как правило, насосные установки различных моделей могут оснащаться обратными клапанами любого типа. В большинстве случаев не имеет значения и торговая марка скважинного насоса, для оснащения которого используется обратный клапан.

Обратный клапан для скважинного насоса устанавливается на шланге или трубе посредством муфт и фитингов соответствующего диаметра. При установке такого устройства необходимо обеспечить герметичность выполняемых соединений, для чего используется уплотнительная ФУМ-лента. Кроме того, при монтаже надо следить за тем, чтобы направление открытия устройства совпадало с направлением, по которому двигается вода в трубопроводе. Выбирая обратный клапан для установки в автономную систему водоснабжения, необходимо учитывать диаметр его условного прохода, а также рабочее давление, на которое он рассчитан.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Обратный клапан для воды для насоса: виды и принцип действия

Функционирование любой системы водозабора невозможно представить без обратного клапана. В обратном клапане срабатывание происходит от физического воздействия потока воды в водопроводной системе на запирающий элемент, устройство имеет простую конструкцию, что в немалой степени обеспечивает его  эффективную бесперебойную работу.

Содержание статьи:

Назначение обратного клапана

Рис. 1 Обратные клапаны

Обратный клапан для воды для насоса может быть установлен на выходной штуцер скважинного погружного, дренажного, вибрационного электронасоса, на выходе из скважины, в водопроводной магистрали или непосредственно в доме.  Используя поверхностный дренажный или циркулярный электронасос, в скважину, колодец или дренажную яму опускают всасывающую трубу или шланг с обратным клапаном.

В зависимости от параметров водозаборной системы и используемого оборудования, обратному клапану назначают выполнение следующих функций.

  • В первую очередь обратный клапан на насос предотвращает обратную подачу воды в источник забора при отключении электронасоса, которое происходит при достижении заданного давления.
  • Так как вода находится в системе постоянно благодаря клапанному запирающему устройству, ее можно получить мгновенно и без задержек, избежав длительного наполнения магистрали вибрационным или циркулярным насосом.
  • Он предохраняет погружные циркуляционные и дренажные насосы от поломок, которые могут произойти в результате обратного оттока жидкости и раскручивания рабочего колеса в другую сторону.
  • Устройство облегчает запуск циркуляционных насосов, не давая воде, без которой они не смогут функционировать в скважине, вытечь из системы.
  • Обратный клапан для погружного насоса Grundfos является его встроенным конструктивным элементом, вибрационные скважинные насосы с ним выпускаются.
  • Скважина и магистраль с насосным оборудованием при отсутствии оттока воды из водозаборной системы не подвержены гидроударам при ее последующем заполнении.
  • Установка вертикальных клапанов в насосной станции препятствует проникновению воздуха в систему — он выталкивается из нее столбом воды под давлением.

Виды обратных клапанов и принцип действия

По конструктивному исполнению и принципу действия различают несколько типов клапанных устройств, монтируемых в водопроводную систему. Ставить обратный клапан в насосную водозаборную систему можно вертикально или горизонтально, в магистрали скважины для корректной работы обязательно должен быть установлен хотя бы один вертикальный клапан для насоса, горизонтальные модификации являются вспомогательными устройствами.

По конструктивному исполнению клапанные устройства делятся на несколько видов.

Дисковые

Рис. 2 Дисковое устройство

Представляет собой дисковую шторку на штоке с резиновым уплотнителем, плотно прилегающим к внутреннему седлу. При напоре диск смещается и открывает путь потоку воды, а при его отсутствии пружина на штоке возвращает запорный диск на место. Устройства такой конструкции наиболее распространены и используются в качестве вертикальных клапанов вибрационных, дренажных погружных и поверхностных насосов. Обратный клапан, установленный в погружном насосе, запирается давлением вертикального столба воды.

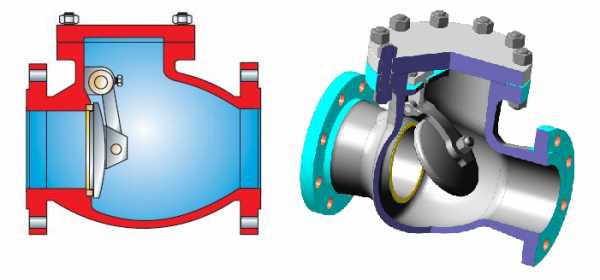

Поворотные

Рис. 3 Поворотная модель

Перекрывающая водный поток тарелка с резиновым уплотнителем закреплена в канале в верхней точке или вдоль своей оси. При давлении воды она поднимается или поворачивается, открывая водный канал.

Подъемные

Рис 4.Подъемная конструкция

В этой конструкции давление воды подымает запорную тарелку с уплотнительным кольцом из седла, при его падении она опускается на место, перекрывая обратный поток. Устройства устанавливаются в водопроводную магистраль только в горизонтальном положении, используется в канализационных и дренажных сливных системах.

Преимуществом использования является возможность демонтажа и ремонтных работ без извлечения корпуса устройства из водопроводной магистрали.

Шаровые

Рис 5.Шаровая конструкция

В отличие от предыдущих видов запорным элементом является шар, перемещающийся в канале под напором воды в разные стороны. Модели нашли применение в сантехнике, их ставят в дренажное оборудование (напорный трубопровод в фекальных насосах).

Межфланцевые

Рис. 6 Межфланцевые устройства

Фланцевое соединение скрепляет части водопровода при помощи болтов или шпилек. В таких устройствах нет резьбовых соединений, поэтому к ним разработаны специальные клапаны, их можно поставить между фланцами водопроводной системы на резиновые прокладки и уплотнители. Как и другие виды, они устанавливаются по направлению потока. Конструктивно устройства выполнены в виде двух шторок, закрепленных по центральной оси.  При прохождении водного потока они поворачиваются под давлением, при отсутствии напора возвратные пружины ставят их на место. Отличительной особенностью данных видов является малый вес и размер, они могут устанавливаться в систему вертикально, горизонтально или в наклонном положении.

Материал изготовления

Обычные клапаны состоят из двух частей и их можно разобрать для замены уплотнительных колец или очистки от грязи. Материалам для производства клапанов для воды являются нержавеющие прочные металлы, к которым относятся:

латунь — сплав меди и олова, не ржавеет и не подвержен воздействию большинства вредных химических веществ, обладает достаточной прочностью для эксплуатации в системах бытового водоснабжения

нержавейка — более прочный к истиранию материал, не подверженный коррозии, довольно редко применяется для изготовления запорной сантехнической арматуры вследствие высокой цены.

чугун — самый дешевый материал, вследствие чего его используют для изготовления массивных крупногабаритных сантехнических узлов для промышленных и коммунальных водопроводов. Материал подвержен коррозии и обрастанию содержащимися в воде солями.

Использование обратных клапанов является обязательным в системах забора воды с использованием погружных скважинных и колодезных насосов. Обычно они устанавливаются непосредственно за выходным патрубком скважинного насоса, вибрационный насос имеет обратный клапан в конструкции, а более технологичные устройства оснащены встроенными клапанами (погружной скважинный насос Grundfos).

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Где и как установить обратный клапан для воды?

Одним из важнейших  элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков  в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов  с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан  с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально.  И чем точнее это сделаете, тем дольше обратный клапан прослужит без  каких-либо сбоев и нареканий.

muzhik-v-dome.ru

Нужен ли обратный клапан при установке водосчетчиков: разбираемся в вопросе

Прежде чем задаваться вопросом о том, нужен ли обратный клапан при установке водосчетчиков, следует разобраться в функциях подобных устройств в трубопроводных системах. Основная задача, которую решают обратные клапаны в этом случае, заключается в том, чтобы не допустить движения воды в обратном направлении. Кроме того, установка обратных клапанов защищает элементы систем водоснабжения от последствий такого негативного явления, как гидравлический удар.

Обратные клапаны устанавливаются на трубопроводы с холодной и горячей водой

Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды

Конструкция преимущественного большинства моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов является наиболее актуальной.

Многие пользователи, установившие на свою систему водоснабжения счетчик воды, крыльчатка которого может вращаться в двух направлениях, не стремятся устанавливать обратный клапан из-за того, что рассчитывают сматывать показания прибора учета. Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:

  • перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;
  • слить из трубопровода остатки воды;
  • к смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.

При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломает крыльчатку водосчетчика, что потребует замены прибора на новый. Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств не рассчитаны на возможность подключения их шланга к нагнетающему каналу.

Схема монтажа обратного клапана

Для того чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны. Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует подобные перепады давления. Кроме того, в тех водопроводных системах, в которых не установлены обратные клапаны на счетчики, вода из той части трубопровода, давление в которой выше, будет более интенсивно поступать в ту часть системы, где давление напора меньше. Все это может привести к тому, что счетчик воды, установленный на трубопроводе горячего водоснабжения, будет учитывать и холодную воду, что, соответственно, приведет к дополнительным расходам при оплате коммунальных услуг.

Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются определенные требования.

Так, внутренняя полость водосчетчика должна быть постоянно заполнена водой соответствующего качества. Обеспечить это важное требование, которое позволяет приборам учета длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры.

С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар.

Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, возникающим в трубопроводной системе при возникновении гидравлического удара, негативно воздействовать на элементы конструкции водосчетчиков.

Сборка узла с водосчетчиком, фильтром и обратным клапаном

Конструкция обратных клапанов, используемых в комплекте с приборами учета воды

Для установки в водопроводных системах могут использоваться отдельные обратные клапаны или применяться счетчики воды с обратным клапаном, который изначально встроен в сгон прибора учета. Конструкция обратного клапана, основной функцией которого является недопущение движения потока жидкости в обратном направлении, включает в себя корпус и запорный элемент. В качестве запорного элемента выступает подпружиненный золотник, перемещающийся по штоку-оси. В тот момент, когда давление воды, поступающей в клапан, достигает требуемого давления, пружина отжимается, золотник открывает проходное отверстие, давая возможность жидкости свободно протекать через устройство. Как только давление потока жидкости падает или он начинает двигаться не в том направлении, пружина возвращает золотник на посадочное место, запирая клапан.

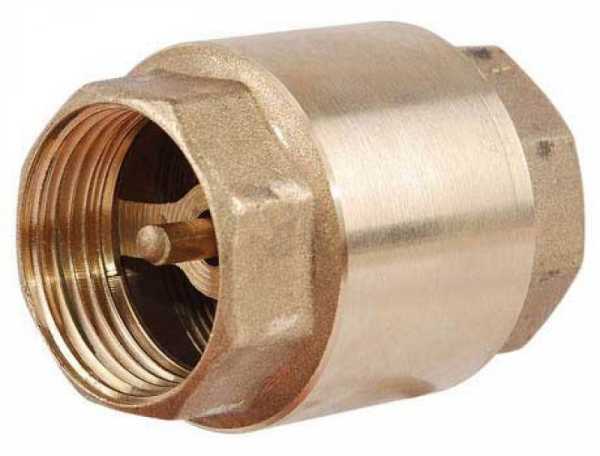

Устройство резьбового обратного клапана для воды

Более практичными в плане технического обслуживания являются отдельно устанавливаемые обратные клапаны, которые при выходе из строя их запорного элемента достаточно легко отремонтировать. В случаях, когда ломаются обратные клапаны, изначально встроенные в водосчетчик, менять приходится весь прибор учета.

Если нет места для установки отдельного клапана, можно использовать клапан-вставку, размещаемую в штуцере счетчика

Выполняя установку обратного клапана на водосчетчик, необходимо обратить внимание на несколько моментов:

  1. Направление движения воды в трубопроводе должно совпадать с направлением открытия такого устройства.
  2. Все резьбовые соединения, при помощи которых осуществляется установка обратного клапана, должны выполняться с использованием ФУМ-ленты, что обеспечит таким соединениям требуемую герметичность.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

виды, конструкция и принцип работы

Нормативные документы, регламентирующие монтаж инженерных сетей, требуют во многих случаях установки обратных клапанов. Эти устройства используются в быту и на производстве как для предотвращения утечек жидкости и газа, так и для защиты оборудования в нештатных ситуациях. Их конструкция и принцип работы разный, некоторые более надежные, некоторые более дешевые, а есть разновидности, которые требуют подключения электропитания.

Назначение и принцип работы

Изначально все виды обратных клапанов проектировались с одной целью — предотвратить поток жидкости по трубопроводу в обратном направлении. Происходит это из-за остановки по той или иной причине насосного оборудования. Без клапана обратного потока вода может из системы вылиться обратно в скважину или колодец, при этом крыльчатка насоса или водяного счетчика будет вращаться в обратном направлении, что часто приводит к ее поломке.

У всех обратных клапанов принцип действия практически одинаковый: при снижении давления ниже установленного предела срабатывает специальное устройство, которое закрывает внутренний проход для жидкости. С повышением давления запорное устройство открывается, и вода может проходить в прямом направлении.

Виды и устройство

Есть несколько параметров, по которым классифицируются клапаны обратного потока. По режиму работы они могут быть энергонезависимыми и с потреблением электроэнергии. Первые более всего распространены по понятной причине — чтобы им работать, не требуется внешнего источника энергии. Вторые используются реже и в особых случаях.

По типу запорного механизма существует четыре вида:

  • поворотные;
  • шаровые;
  • подъемные;
  • дисковые.

По типу соединения клапаны обратного потока могут быть с муфтовой резьбой, с фланцами, межфланцевыми и с торцевыми выпусками под сварку.

Материалом для изготовления корпуса и рабочих элементов этой сантехнической арматуры может служить латунь, чугун или нержавеющая сталь. Бытовые клапаны чаще всего изготавливают из латуни, они отличаются долговечностью и износостойкостью. Чугунные используются только на магистральных трубопроводах большого диаметра. Они более дешевые, но подвержены коррозии. Самые надежные и долговечные клапаны — из «нержавейки», но и стоимость их самая высокая. Их применяют в особых случаях на ответственных участках систем.

В поворотном типе запирание прохода в корпусе осуществляется тарелкообразным затвором на поворотном рычаге под действием силы тяжести. Давление воды поднимает затвор, а при снижении давления затвор поворачивается под действием гравитации и закрывает проход для движения жидкости в обратном направлении.

Недостаток такой конструкции в том, что можно использовать такое устройство только на горизонтальных участках трубопроводов. Чаще всего его можно встретить на магистральных трубах большого диаметра.

Идею подъемной конструкции проектировщики скопировали с регулируемого вентиля клапанного типа. Вместо штока с резьбой, который служит для подъема золотника, установлена пружина из стойкой к коррозии стали.

Напор жидкости давит на затвор и поднимает его, тем самым открывая проход. При снижении давления пружина прижимает затвор и закрывает проход, исключая движение жидкости в обратном направлении.

В шаровой разновидности роль затвора играет металлический шарик, который может быть покрыт слоем резины. В некоторых моделях он подпружиненный, в некоторых запирает проход под действием силы тяжести. Эта разновидность считается самой надежной. Ее чаще всего используют как в быту, так и на промышленных объектах из-за простоты конструкции и дешевизны производства.

По конструкции и принципу работы обратный клапан для воды дискового вида похож на подъемную разновидность. Но есть существенное различие: у дискового вида затвор расположен горизонтально, а у подъемного — вертикально. Горизонтальное расположение затвора снижает гидравлическое сопротивление. Это важно для эксплуатации магистральных трубопроводов с большим диаметром.

Обратный клапан в системе водоснабжения

Редко встречающиеся модели

Лепестковый обратный клапан имеет существенный недостаток — закрытие затвора происходит очень быстро, из-за чего возникает угроза гидравлического удара. Поэтому такая разновидность используется в тех случаях, когда поток жидкости имеет небольшую скорость. Лепесток может быть с одной или с двумя створками.

Кроме основного своего назначения обратные клапаны с сетчатым фильтром на входе выполняют дополнительную функцию — очистку воды от крупных механических частиц. Их применяют в системах автономного водоснабжения и устанавливают в точке водозабора из источника воды.

Существуют комбинированные обратные клапаны, имеющие выпуск для дренажа и специальный механизм для удаления воздушных пробок. Патрубок над золотниковой камерой является аналогом крана Маевского, и через него стравливается воздух. Нижний дренажный патрубок расположен после затвора. Через него есть возможность слить воду с системы при закрытом клапане.

Обратный клапан"Хлопушка"!Обзор.

Важные параметры при выборе

Выбор конкретной модели зависит от параметров существующей или проектируемой системы.

Обращают внимание на основные показатели:

  • рабочее давление в системе;
  • диаметр трубы в месте установки клапана;
  • требуемая условная пропускная способность для уменьшения гидравлического сопротивления в трубопроводе.

Анализируя эти параметры, решают, какой лучше подобрать обратный клапан по конструкции, материалу изготовления и принципу работы.

Устройства обратного потока устанавливаются совместно с другим оборудованием — насосами, водяными счетчиками и т. п. В технической документации к ним, как правило, указываются рекомендуемые параметры запорной арматуры обратного потока.

Обратный клапан. Обратные клапаны, общий видео обзор обратных клапанов от UKSPAR

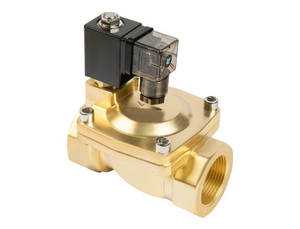

Клапан с соленоидом

Движение жидкостей и газов имеют много закономерностей. Оно описывается практически одинаковыми законами.

Поэтому запорная арматура для обратного потока газов имеет похожую конструкцию с аналогичными устройствами для воды.

Существенная разница только в принципе воздействия на затвор (золотник).

В бытовых газопроводах давление настолько низкое, что газ не может воздействовать на золотник с необходимой силой для его открытия. Поэтому вместо пружины в клапане установлен соленоид, который ее заменяет.

Соленоидные клапаны имеют два основных типа — нормально открытые и нормально закрытые. Первые при отсутствии питания электромагнита находятся в открытом состоянии, вторые при таком же условии находятся в закрытом положении. Некоторые модели имеют возможность перенастроить при необходимости тип с нормально закрытого на нормально открытый и наоборот.

В большинстве моделей запорной арматуры устанавливается дополнительно фильтр для очистки природного газа. Часто эти клапаны подсоединены к управляющей системе безопасности с датчиком газа. При его значительной утечке давление в газопроводе падает, и затвор срабатывает, но это не происходит при незначительных объемах газа, выходящего из места повреждения. Для контроля таких случаев и предусмотрен датчик газа. При его срабатывании автоматика подает сигнал на соленоид для его закрытия. В таком режиме устройство работает как обычный отсекатель.

Соленоидный клапан

oventilyacii.ru

Установка обратного клапана на насосную станцию своими руками

Оборудование водоснабжения

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

1

Особенности конструкции и назначение обратного клапана

Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

Существует довольно много видов обратных клапанов. Для применения в быту используются:

  1. 1. Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
  2. 2. Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
  3. 3. Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
  4. 4. Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.

Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.

Насосная станция с донным клапаном

Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.

Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.

Размеры обратных клапанов зависят от сферы применения:

  • стандартный – используется практически во всех системах водоснабжения;
  • миниатюрный – устанавливается внутри сгонов водяного счетчика;
  • небольшой – располагают на выходе прибора учета;
  • крупный – делают из чугуна, применяются в промышленных системах.

Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии. При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто.

Устройство для насосной станции

Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:

  • на стояках холодной и горячей воды, если квартира в многоэтажке;
  • в нагревательных устройствах – бойлер, электрическая или газовая колонка;
  • для автономного отопления частного дома;
  • ими оснащается канализация для предотвращения аварийных ситуаций.

2

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

  • корпус с рабочей камерой;
  • регулирующий орган;
  • исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом. При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

  1. 1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
  2. 2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
  3. 3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

  • муфтовые – применяется резьба;
  • фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
  • межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

3

Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Чтобы устройство служило дольше, руководствуются рекомендациями изготовителя: устанавливают вертикально, а стрелка на корпусе указывает направление водного потока. Допускается горизонтальное размещение, но следует понимать, чем это грозит. На стенках отложения скапливаются гораздо быстрее, срок службы в таком случае сильно уменьшается.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

  1. 1. Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
  2. 2. Определяют правильное направление установки. Его указывает стрелка на корпусе.
  3. 3. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
  4. 4. Подтягивают крепление газовым ключом. Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

obustroen.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
