Обсадная труба — это основой элемент колодца

Вне зависимости от типа используемой скважины часто приходится прибегать к такому дополнительному оснащению, как обсадная труба. Что такое обсадная труба? Это основой элемент колодца, свежепробуренное отверстие, у которого стенки состоят из породы — песчаник, ракушняк, глина, возможно, гранитная скала и т.д. Основная задача подобных труб — это удержание грунта, чтобы тот не обвалился в колодец.

Обсадная труба для скважины служит для удержания грунта.

Основные данные

В 21 веке существует множество материалов, из которых изготавливают обсадные трубы, но их можно разделить на 4 основных:

Стальные обсадные трубы прочные и долговечные, однако, они сильно подвержены коррозии.

  1. Металл. Чугун и сталь используются традиционно, причем их популярность от времени не падает. Всего 2 минуса — процесс ржавления и высокая масса.
  2. Деревянные. Эконом-вариант, который используется крайне редко из-за своей недолговечности.
  3. Асбест. Используются достаточно часто при организации водопроводных скважин, т.к. очень устойчивы к размыванию. Минус — огромнейшая масса.
  4. Пластик. Существует великое множество пластиков и полимерных материалов, причем их количество регулярно пополняется. Легкий и надежный материал, но весьма дорогой. Имеет серьезные ограничения для нефтехимической отрасли.

Каждая труба имеет свои четкие характеристики в виде материала, толщины стенок и диаметра. Чем больше диаметр и надежнее материал, тем мощнее потребуется оборудование, а с ним и цена вопроса повысится. Эти данные обязательно нужно учитывать при планировании.

Все обсадные трубы подчиняются общему ГОСТу 632-80, который дает четкие допуски для вариаций:

  1. Максимальное отклонение от идеальной ровности на 1 м может составлять всего 0,7 мм.
  2. Максимальное отклонение при работе с трубопроводом, имеющим повышенную точность, составляет 0,3 мм (диаметр 33,5-89 мм) и 0,5 мм (диаметр 108-146 мм).

Конечно, приведенные данные подручным инструментом замерить не получится, поэтому перед приобретением нужно изучить прилагающуюся документацию. Если параметры будут нарушены, то сроки эксплуатации будут значительно меньше.

Вернуться к оглавлению

Дополнительные характеристики

Инструменты и материалы:

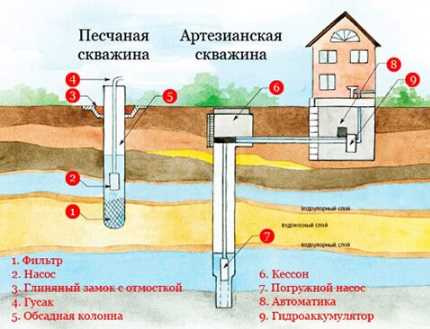

Конструкция скважины с обсадной трубой.

  • обсадная труба;
  • сварочный аппарат;
  • раствор бетона.

Для самостоятельного монтажа чаще всего используют 2 варианта — металл и пластик. Дерево используется с каждым годом все реже, т.к. цена на древесину растет, а качество серьезно уступает всем остальным. Асбестовые варианты очень тяжелы, поэтому работать с ними без спецтехники невозможно.

Металл много веков был единственным вариантом, т.к. монтируется быстро, сваривается легко и служит достаточно долго. При его монтаже почти невозможно сделать что-то не так, поэтому при наличии сноровки и сварочного аппарата подобную процедуру проделывает любой желающий. Но металл от постоянного взаимодействия с водой начинает ржаветь, из-за чего износ начинается уже на 5 году эксплуатации системы и приходится прибегать к помощи фильтров тонкой очистки (пищевых). Но если оградиться от этого минуса, то скважина будет служить более века, если не иссякнет.

Работа с пластиком ненамного сложнее, причем нужно относиться к рабочему материалу с большей осторожностью, чтобы не повредить его. Монтаж придется осуществлять значительно медленнее, т.к. даже самые прочные варианты могут сломаться от одного неверного движения или удара. Стыки монтируются при помощи специальных скрепляющих элементов, в центре которых располагаются полимерные (зачастую резиновые) уплотнители.

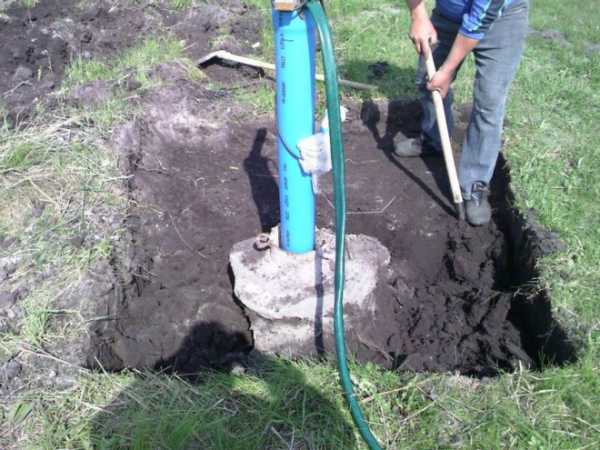

После того как обсадная труба опущена на свое место и зафиксирована в рабочем положении, нужно воспользоваться бетоном, чтобы залить трубу со всех сторон. Такой шаг позволит зафиксировать трубу на своем месте, причем желательно использовать максимально доступную марку цемента.

После окончания рабочей деятельности уже начинается обустройство скважины и подведение коммуникаций.

Вне зависимости от того, для чего предназначается скважина, нужно всегда стараться добиться максимального качества и долговечности.


www.vseoburenii.ru

что это такое, как выбрать и что лучше пластиковая или стальная

Важным этапом обустройства автономной системы водоснабжения для дома и бани является выбор и монтаж обсадки. Чтобы обеспечить надежное укрепление стенок гидротехнического сооружения, увеличение эксплуатационного срока и повышение качества добываемой воды, применяется обсадная труба для скважины. Далее рассмотрим, как определить размер трубы для установки в частную скважину и какой выбрать материал, чтобы обеспечить долговечность обсадной колонны.

Содержание статьи

Определение и назначение обсадной трубы

Для начала необходимо определить, что такое обсадная труба и какие функции на нее возложены.

Обсадная труба представляет собой специальную трубу с армированным кожухом, предназначенная для укрепления внутренней конструкции скважины. Зачастую в глубинную скважину устанавливается несколько функциональных элементов, которые герметично соединяются между собой, образуя единую обсадку.

При этом толщина стенок обсадной колонны определяется материалом изготовления и типом гидротехнического сооружения, в которое она установлена.

Изделия из металла и бетона отличаются большим диаметром, длиной и толщиной стенок, чем у изделий из пластика. Конец одной трубы оснащается муфтой для создания герметичного соединения двух элементов. Вторая оснащается кольцом для надежной защиты резьбы от повреждения.

Обсадные элементы для скважины имеют следующие размеры:

  • Длина – от 3 до 13 метров, при этом стандартным значением является 8 метров.
  • Диаметр внутренний – от 6,5 до 42,5 см, наружный – от 8 до 45 см.
  • Толщина стенок – от 5 до 16 мм, стандартной является – 12 мм.
  • Класс прочности для металлических изделий.

Обсадные трубы для скважины предусмотрены для выполнения следующих функций:

  1. Обеспечить целостность конструкции водозаборной точки на протяжении всего эксплуатационного срока. Изделия обладают повышенной прочностью, инертностью к деформациям, повреждениям и грунтовым сдвигам.
  2. Обеспечить полную герметизацию обсадки для предотвращения просачивания грунтовых вод в гидросооружение и возможного загрязнения источника.
  3. Удерживать питьевую воду из чистых водоносных слоев в обсадке.
  4. Защитить гидросооружение от повышенного давления грунта.
  5. Защитить установленное насосное оборудование внутри колонны от возможных загрязнений.

Важно! Чтобы обеспечить надежную герметизацию обсадных труб между собой, рекомендуется выбирать резьбовой способ соединения.

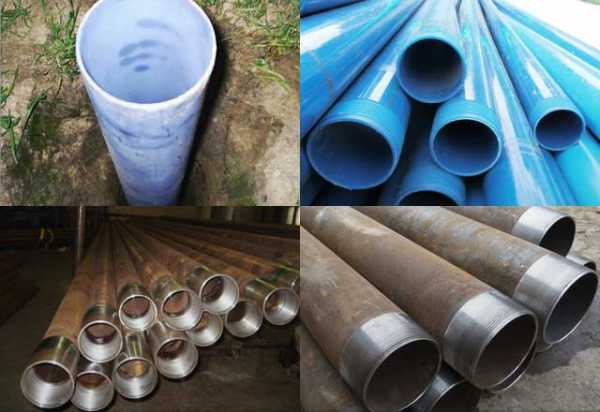

Разновидности труб для обсадки скважин

Кажется, что при выборе труб для обсадки важны только эксплуатационные характеристики. На самом деле надежность и долговечность скважины зависит не только от диаметра и длины изделий, но и от материала, который используется для их изготовления.

Существуют следующие виды обсадных труб для установки в водные скважины:

  • пластиковые;
  • металлические;
  • асбестоцементные;
  • деревянные.

Сложно дать однозначный ответ на вопрос о том, какие же трубы лучше подойдут для обустройства обсадки в скважинах. Правильный выбор элемента определяется эксплуатационными и климатическими условиями, производительностью и диаметром водозаборной точки, техническими показателями насосного оборудования.

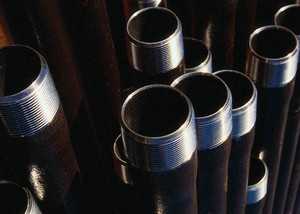

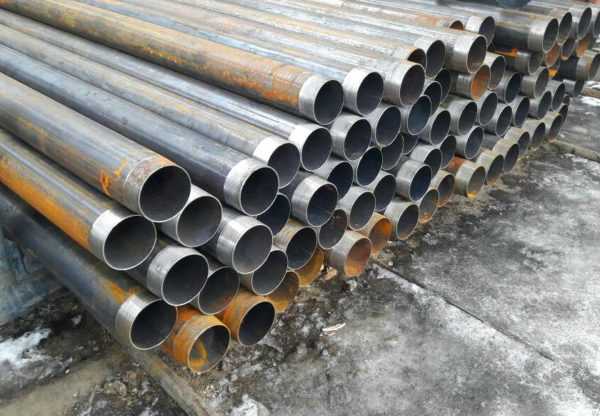

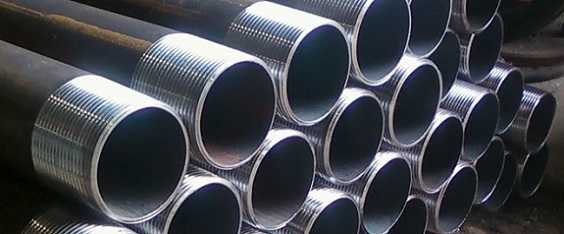

Обсадные трубы из металла

Изделия для обсадной колонны бывают:

  • чугунными;
  • стальными;
  • эмалированными;
  • из нержавейки;
  • оцинкованными.

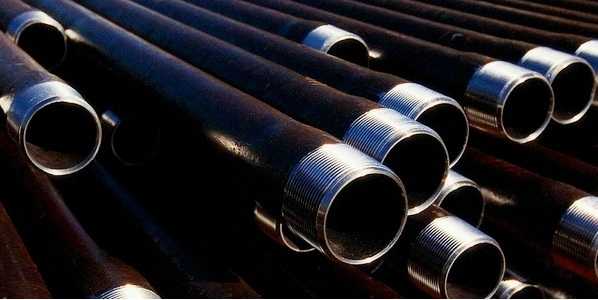

Стальные изделия – самый востребованный и практичный вариант для обустройства обсадной колонны. Они соответствуют всем техническим и эксплуатационным требованиям, которые предъявляются к подобным элементам. Изделия из стали применяются для организации артезианских скважин, когда бурение выполняется в известняковом или песчаном грунте.

К основным достоинствам изделий относится:

  • Высокая прочность и износостойкость к повреждениям и деформациям.
  • Наличие резьбового соединения для создания герметичной конструкции.
  • Срок службы изделий, толщина стенок которых составляет 6 мм, достигает 50 лет.
  • Возможность прочистки скважины буровым инструментом при заиливании дна.
  • Бесперебойная подача питьевой воды на протяжении всего срока эксплуатации сооружения.

К недостаткам стальных элементов можно отнести следующее:

  • Восприимчивость к появлению коррозии и ржавого осадка в воде.
  • Сложность проведения самостоятельного монтажа из-за существенного веса толстостенных изделий.
  • Высокая стоимость расходного материала.

Помимо стальных труб используются эмалированные, оцинкованные и нержавеющие модели.

Изделия для обсадки с эмалированной поверхностью восприимчивы к коррозии, которая появляется при деформации или повреждении эмали.

Оцинкованные конструкции отличаются длительным сроком службы, но склонны к загрязнению водного источника оксидом цинка.

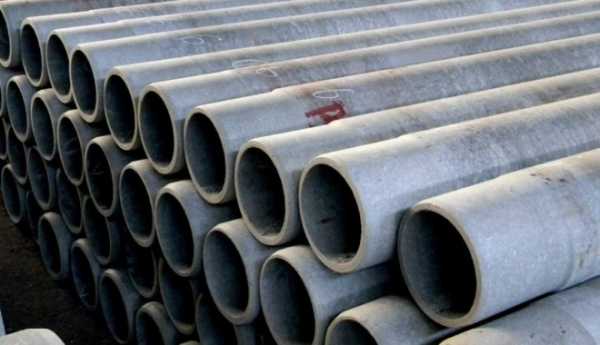

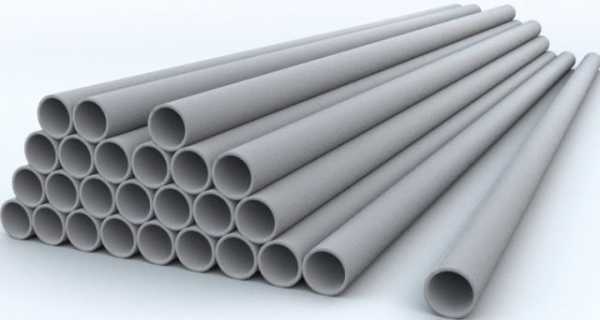

Обсадные трубы из асбестоцемента

Благодаря своей дешевизне и устойчивости к агрессивному воздействию солей и химических элементов, изделия из асбестоцемента давно используются для обустройства различных гидросооружений.

К основным достоинствам материала относится:

  • Устойчивость к появлению коррозии.
  • Доступная стоимость.
  • Безопасность и практичность использования.
  • Длительный срок службы – до 65 лет.

Несмотря на ряд преимуществ, асбестоцементная обсадка обладает существенными недостатками:

  • Сложность проведения монтажных работ – необходимость использования дорогостоящего подъемного оборудования.
  • Повышенная хрупкость материала.
  • Отсутствие резьбового соединения. Фиксация отдельных элементов выполняется встык, что не гарантирует полную герметизацию конструкции.
  • Сложность в обслуживании и чистке. Высокая пористость бетонного основания приводит к быстрому скоплению загрязнений в стенках колонны. Регулярная чистка поверхности требует полного осушения скважины.

Важно! Асбестоцемент не применяется для обустройства артезианской скважины в известняковом грунте.

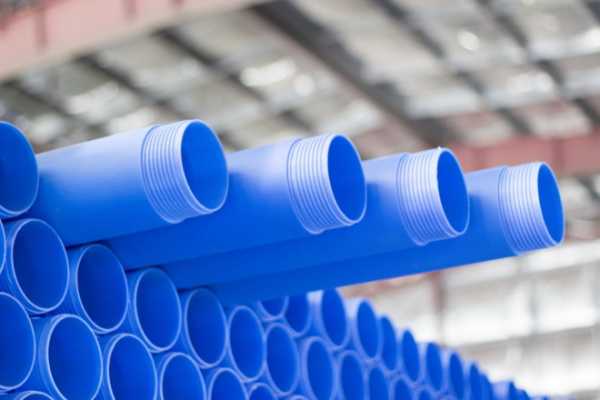

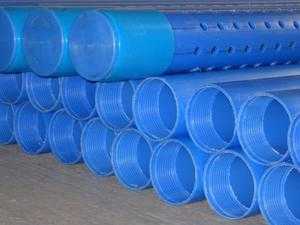

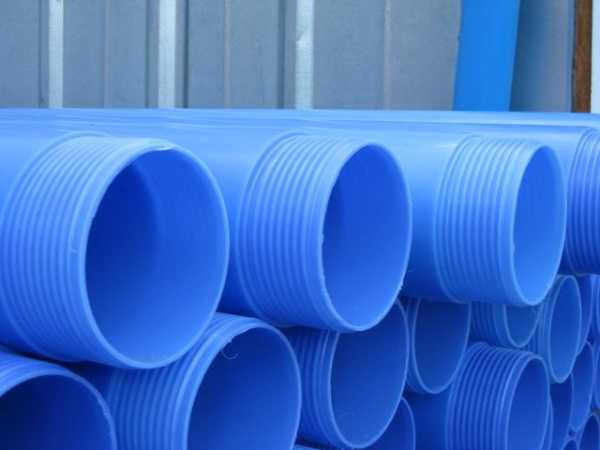

Обсадные трубы из пластика

Пластиковые трубы для скважины составили серьезную конкуренцию традиционным стальным и бетонным конструкциям. Они изготавливаются из ПВХ, полипропилена и полиэтилена НД.

Пластиковая труба обладает следующими преимуществами:

  • Длительный срок службы материала.
  • Стойкость к негативному воздействию солей и химических элементов.
  • Стойкость к появлению коррозии.
  • Простой и доступный монтаж, который можно выполнить своими руками.
  • Высокая герметичность конструкции благодаря наличию соединения резьбой.
  • Небольшой вес элементов.
  • Доступная цена материала.

В пластиковых изделиях питьевая вода не меняет свой химический состав; кроме того, в ней не развиваются патогенные микроорганизмы.

Важно! Обсадка применяется при обустройстве скважин в песчаных грунтах, глубина которых не превышает 55 метров. Кроме того, подобные конструкции подходят для возведения фильтрующих колонн.

Среди недостатков можно выделить восприимчивость к повреждениям, деформациям и низким температурным режимам.

Расчет диаметра трубы для обсадки

От правильно выбранного диаметра трубы зависит производительность скважины. Чем больше размер обсадки, тем выше дебит водного источника. Для этого определяется расход воды при пиковых нагрузках. Согласно нормативам расход воды за 1 час составляет 0,7 куб. м., при этом она может использоваться для бытовых и хозяйственных нужд.

При определении подходящего диаметра обсадного элемента учитывается тип, размер и производительность насосного оборудования.

Например, пиковый расход составляет 4 кубических метров в единицу времени. При подобном значении рекомендуется использовать оборудование диаметром до 8 см.

К диаметру насосного оборудования добавляется 5 мм (расстояние от насоса до стенок обсадки) и 5 мм (толщина стенок обсадки). Для определения внутреннего диаметра труб применяется следующая формула:

Д (внутр.) = д (нас.) + 10 мм, где

Д (внутр.) – значение внутреннего диаметра обсадного элемента;

Д (нас.) – значение диаметра насосного оборудования.

Например: для насоса размером 90 мм, значение внутреннего диаметра равен 90 + 10 = 100 мм. Учитывая толщину стенок (5 мм), расчетное значение диаметра трубы составляет: 100 + 5×2 = 110 мм.

Обсадные элементы соответствуют следующим стандартным размерам (мм): 89, 108, 114, 127, 133.

Таким образом, рекомендуется выбирать изделие диаметром 114 мм.

Устройство обсадки для скважины

Обсадная колонна для гидросооружения имеет специальное строение, состоящее из следующих элементов:

  1. Начальный фильтр для очистки питьевой воды от глинистых и песчаных элементов. Для изготовления используется нержавеющая сетка или проволока.
  2. Донный фильтр из гравия для защиты водозаборной точки от грунтовых вод и загрязнений, попадающих из нижних слоев.
  3. Герметичный оголовок для защиты скважины от неблагоприятного воздействия внешних факторов.

Огромный ассортимент трубопроката, представленный на строительном рынке, позволяет выбрать качественный, надежный и долговечный материал, который обеспечит длительный срок службы гидротехнического сооружения.

gidpovode.ru

Для чего нужна обсадная труба для скважины, и какими они бывают

Каждое водозаборное приспособление имеет необходимость в укреплении, как, в принципе, и многие другие устройства. Главной опасностью для скважин считается возможное обрушение ее стенок, вследствие чего заборный патрубок оказывается непоправимо утраченным, при этом старую скважину нужно будет тампонировать, а новую заново обустраивать. Для того чтобы предупредить такое бедствие, необходимо искусственно упрочнить стенки водозабора особыми трубами. Поговорим о том, что такое обсадная труба и каким образом она применяется.

Трубы для обсадки стенок скважин

В месте бурения скважины устанавливается специальная обсадная труба. Она ставится в самом начале процесса установки или после преодоления некоего расстояния. Оно будет зависеть от характеристик и параметров грунта в месте проведения бурения. Исходя из применяемого метода проходки шурфа, данный элемент может быть вспомогательным инструментом формирования пространства скважины.

Обсадные трубы изготавливаются с учетом показателей ГОСТ 53366–2009 и 632−80, а также некоторых технических условий. Размерный ряд данного вида изделий начинается с диаметрального размера 114 мм и расширяется вплоть до отметки 426 мм. Толщина стенок увеличивается по ходу роста внешнего диаметра и колеблется в пределах 6−14 мм. Модели металла самые разнообразные, стандартным требованием является высочайшая свариваемость стали, применяемой для обсадки.

Сцепление разных элементов обсадной колонны создаётся с помощью различных приемов:

  1. Резьбовой безмуфтовый. Используется для сборки конструкций с высаженными концами. Это значит, что на одном конце осуществляется горячая высадка, иначе говоря, его нагревают специальным инструментом и выполняют раздачу приблизительно на 10 мм по диаметру на размер 150 — 200 мм. После этого на одном конце трубы нарезается внутренняя резьба, а на обратном — режется соответствующая наружная. Сопряжение происходит завинчиванием по нарезанной резьбе.
  2. Муфтовое соединение. На концах каждой из труб делают наружную резьбу, а соединение выполняется при помощи резьбовых муфт, на которых делают внутреннюю резьбу надлежащего размера. Поставка подобных изделий происходит с навернутой муфтой на одном из концов обсадной трубы. После чего резьбовые части прикрываются с применением полиэтиленовых колпаков.
  3. Сварное соединение. Употребление данного способа в сегодняшнее время уже почти не применяется, по крайней мере, при бурении производственных шурфов. Впрочем, сегодня осталось требование по прямолинейности обсадной трубы в участках стыка: она должна быть менее 0,7 мм на один метр длины.

Подбор размера трубы для обсадки

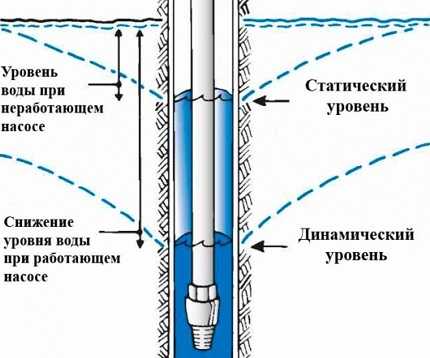

Калькуляцию необходимого диаметра следует начинать с установления потребности в объёме воды для нормального функционирования системы. После чего выбирается подходящий насос, обладающий соответствующей производительностью. Для скважин могут употребляться наружные центробежные насосы или погружные насосы, помещаемые внутри обсадки.

Во втором варианте рассматриваемый фактор следующий — чем шире диаметр обсадной трубы, тем больше дебит скважины. Это связано с размером площади фильтрующей поверхности.

Для первого варианта главное значение будет иметь размер погружного насоса, промежуток между обсадкой и ним должен быть не меньше 5 мм.

При всем том требуется учитывать еще один существенный фактор. Жизненный период данных изделий равняется примерно 10 годам. То есть, в конце концов, наступает время, когда обсадку придётся менять. Достать прежнюю обсадную колонну не всякий раз возможно по причине ее изношенности и трудозатратности процедуры, к тому же для этого потребуется специальное оснащение.

Для того, чтобы избежать подобных проблем, обычно первые скважины бурят с учетом ремонтной величины. Это говорит о том, что взамен расчетных 127 мм устанавливают трубы размера, следующего из гомологического ряда. И размер этот — 140 мм. Если это учесть, то при ремонте останется только вмонтировать новую обсадку в старую, произвести прокачку скважины и жить безмятежно до следующего ремонта, а он будет нужен нескоро.

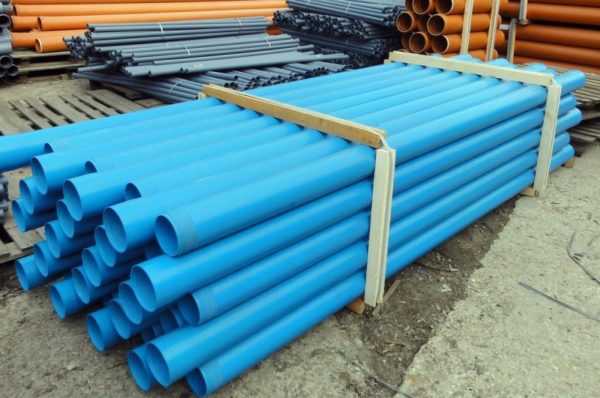

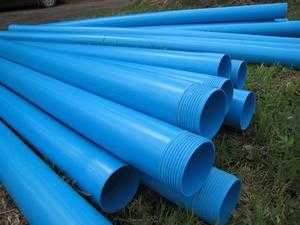

Пластиковые трубы для скважин

С выходом в свет на рынок конструкций из пластика их начали активно эксплуатировать также в формате обсадки для скважин.

Качественные характеристики пластиковых изделий не могут достигать параметров металлических, тем не менее для них характерна хорошая переносимость нагрузок с равномерным обжатием, по этой причине обсадная труба из пластика снискала широкое употребление. В качестве положительного фактора рассматривают и более низкую стоимость этого вида продукции.

Материалами для производства пластиковых труб становятся:

  • ПНД (полиэтилен низкого давления),
  • поливинилхлорид;
  • полипропилен, находящий широкое употребление также в качестве внутренних и наружных трубопроводов.

Пластиковая обсадная труба нарезного типа, как правило, черного или синего цвета, изготавливается в пределах минимум 90 — максимум 225 мм в строгом соответствии с требованиями технологических условий. Гомологический ряд размеров для металлических изделий обычно отличается от этого показателя и по факту имеет следующие показатели: 90 мм- 110 мм — 113 мм — 117 мм — 125 мм — 140 мм — 165 мм — 195 мм — 225 мм. В связи с этим эксплуатация двух видов труб в одной обсадной колонне не представляется возможным.

Ширина стенок пластиковых конструкций 6,3 — 12 мм и они зависят от размера. Удобна форма выпуска обсадных материалов нарезного типа длиной 30−40 см, при этом вес каждой из них составляет ориентировочно 4 килограмма, а это облегчает их монтаж при бурении скважины своими руками на воду.

Достоинства пластиковых изделий в сравнении с металлическими

Главные выгодные отличия пластика по сопоставлению с металлом в оцениваемой области применения заключаются в таких моментах:

  • расценки на пластиковые трубы дают возможность понизить цену водозабора в несколько раз по используемым материалам,
  • характеристики веса пластиковых обсадок облегчают их перевозку и монтаж,
  • очень высокая степень непроницаемости резьбовых соединений,
  • продолжительный срок использования — на водопроводных магистралях срок их эксплуатации достигает примерно 50 лет,
  • за счет пластичности материала даже вставшая вода не ведёт к разрывам труб,
  • этот вид материала пассивен с химической точки зрения, а это даёт возможность применять в качестве антисептика водозаборов абсолютно любые реагенты,
  • пластик не подвержен коррозии и изменениям структуры,
  • внутренняя поверхность не подвергается влиянию осадков даже при существенной жесткости воды.

Строение обсадной колонны

Обсадка обладает определенным строением, которое обусловлено особенностью ее использования и назначения.

На первоначальной секции колонны производится чистящее устройство для очистки воды от глины и песка. Материалами для него становятся разнообразные сетки или некорродирующая проволока, плотно навитая.

Нижний открытый торец снабжается донным гравийным фильтром для обособленности от опорной влагонепроницаемой поверхности, здесь протекает первичная фильтрация.

Оголовок скважины обязан быть герметичным, в таком случае, при откачке воды в ней формируется отрицательное давление, содействующее в водозаборе росту притока воды.

tokar.guru

Какой бывает обсадная труба для скважины и для чего используется

Содержание статьи

Обсадные трубы для скважин имеют только одно предназначение – для бурения или укрепления скважин различного вида. Таких труб производители на данное время выпускают огромное количество. Классификация, в первую очередь, осуществляется по материалу изготовления.

Обсадные трубы для скважин

Чтобы более точно уяснить понятие, следует определиться с тем, что принято называть словом скважина. По сути, это отверстие, которое имеет малый диаметр и большую глубину.

Так вот, обсадная труба служит для того, чтобы либо сделать эту самую скважину, что осуществляется в тот момент, когда происходит установка этих труб, либо укрепить стенки скважины с целью недопущения их разрушения или попадания внутрь сточных вод.

Вернуться к содержанию ↑

Виды обсадных труб

Обсадные трубы могут быть изготовлены из различных материалов:

  • Металл;
  • ПВХ;
  • Асбест и другие.

Металлические трубы (гост 632-80) для скважин, в свою очередь, делятся на следующие виды:

  • Эмалированные;
  • Из нержавеющей стали;
  • Оцинкованные;
  • Стальные.

Надо сказать, что у каждой из этих труб гост тоже свой.

Эмалированные изделия весьма уязвимы, так как верхний слой эмали может просто трескаться и осыпаться. В том случае, когда установка трубы осуществляется с использованием специальной техники, применять эмалированные трубы не рекомендуется.

Эмалированные обсадные трубы

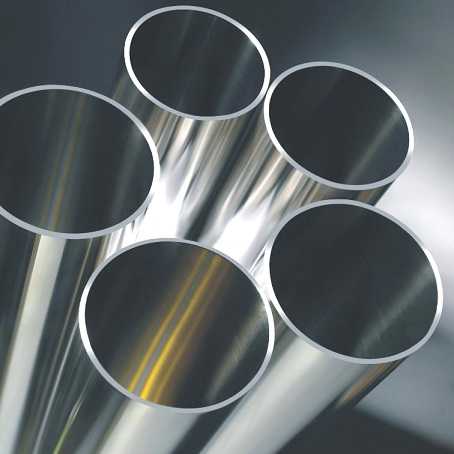

Трубы из нержавеющей стали для скважины имеют преимущество в том, что они не подвержены коррозии. Но есть у них и недостаток – это их стоимость.

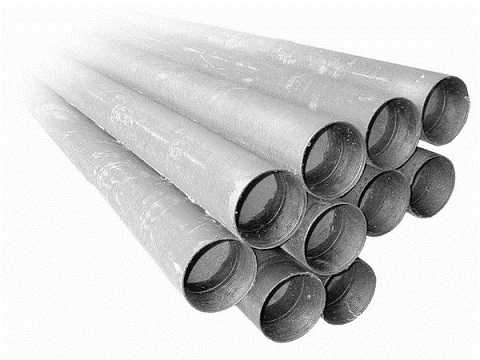

Оцинкованные обсадные изделия также не подвержены коррозии. Но, как и в предыдущем случае, есть один существенный недостаток – соединения цинка могут выделать вредные для здоровья человека вещества.

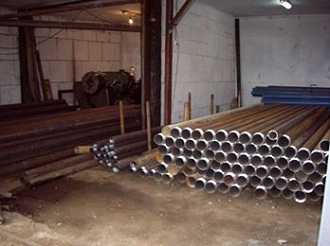

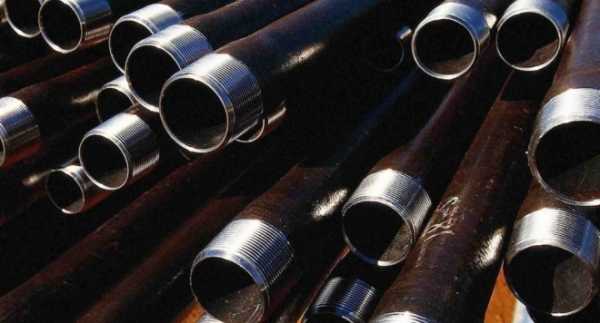

Обсадные трубы из стали отлично справляются с движением слоев грунта. Однако такие изделия для скважин в большей степени подвержены коррозии.

Совет! При выборе стальных труб особое внимание следует обратить на бесшовные материалы. Они обладают большей жесткостью.

Действительно, стальные элементы выбираются именно тогда, когда необходимо выдерживать большие боковые нагрузки, поэтому бесшовные изделия станут лучшим вариантом.

Если же выбор стоит между металлическими изделиями и ПВХ (гост 51613-2000), то лучше выбирать второй вариант. Они также бесшовные. Кроме того, среди них различают обсадные трубы пнд. Изготавливаются из полиэтилена низкого давления (пнд). Основное предназначение этих труб – обсадка артезианских скважин, то есть питьевых.

Такой вид пвх изделий (гост 52134-2003 или гост 22689.0-8) не загрязняет окружающей среды. Они долговечны и достаточно прочны.

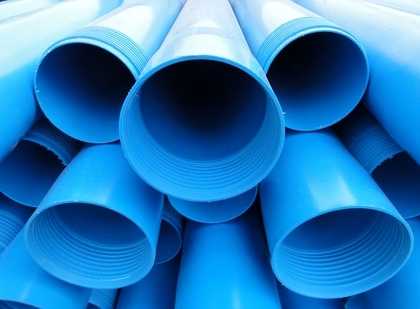

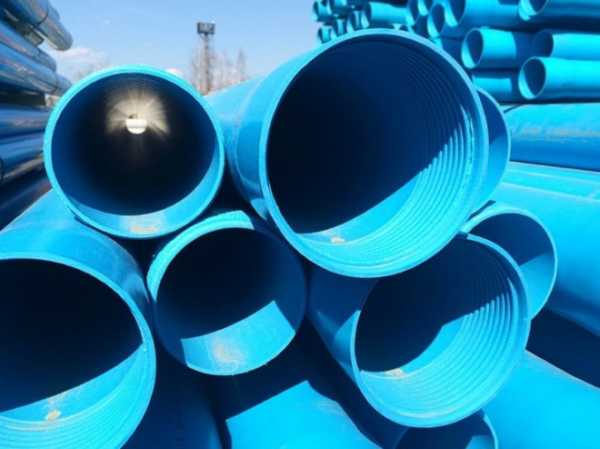

Обсадные трубы из пвх

Данный материал на нашем строительном рынке появился сравнительно недавно, поэтому информации, которая основывалась бы на опыте длительного использования, пока нет. Но за тот короткий срок, что данные трубы применяются, уже сформировалось о них только положительное мнение.

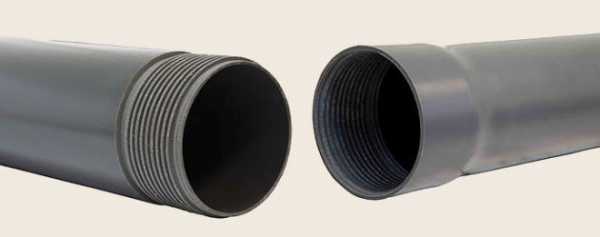

Надо сказать и то, что обсадная труба из пвх может иметь резьбу (гост 18599 — 2001). Такие трубы стоят дороже, но выполнять соединение легче. Сварка в этом случае не требуется.

Что касается прочности, то трубы способны выдерживать нагрузки, эквивалентный вес которых равен 5 тоннам.

Вернуться к содержанию ↑

Преимущества и недостатки всех видов

Процесс бурения с обсадной колонной будет легким и правильным, если она выбрана правильно. Беря это в рассмотрение, стоит изучить подробнее все недостатки и все достоинства, классифицируя колонны только по материалу изготовления.

Итак, стальные трубы для скважин, безусловно, служат очень долго. Кроме того, они способны выдерживать огромный вес, а значит очень большое давление почвы. Для стыковки нескольких колонн между собой используется обычная сварка. Сварка может выполняться и самостоятельно, что само по себе уже положительное качество.

Кроме всего прочего, обладают такие изделия и следующими достоинствами:

  • Устойчивость к движению пластов грунта;
  • Высокая степень прочности.

Из недостатков можно выделить процесс окисления и стоимость изделий.

Асбестоцементные обсадные трубы

Асбестоцементные изделия для скважины имеют весьма длительный срок эксплуатации, умеренную стоимость и высокую степень устойчивости к коррозии.

Из недостатков можно выделить то, что для установки такой колонны нужна скважина очень большого диаметра, так как стенки очень толстые. Однако, несмотря на это, стенки все равно остаются достаточно хрупкими. Кроме того, асбестоцементные изделия категорически запрещается устанавливать в местах с подвижными грунтами.

ПВХ изделия могут служить крайне долго, не теряя при этом своих положительных свойств. Они не ржавеют и не выделяют вредных веществ. Имеют относительно низкую стоимость и очень просты в использовании. Работа облегчается и тем, что по сравнению с двумя вышеописанными материалами, пвх имеет очень малый вес.

В качестве метода стыковки используется либо сварка, либо соединение при помощи специальных элементов.

К недостаткам можно отнести только то, что по сравнению со стальными обсадными трубами имеют меньшую прочность.

Совет! Для устройства скважины своими руками лучше всего использовать именно пластиковые трубы, так как работа с ними очень проста, а их сварка может выполняться даже неквалифицированными специалистами.

Вернуться к содержанию ↑

Как выбрать нужный диаметр

Сразу нужно сказать, что стандартными диаметрами обсадных колонн можно назвать следующие: 60, 90, 108 и 125 мм. Эти цифры характерны для пластика.

Нужно сказать и то, что производительность от размера не зависит, а точнее слабо зависит.

Скважины диаметром 108 и 125 мм отличаются тем, что бур под них имеет немного больший диаметр. Поэтому между наружными стенками изделий и стенками самой скважины образуется пространство, которое крайне сложно заполнить чем-либо, особенно, если глубина большая. Это приводит к тому, что в чистую воду попадает вода с верхних слоев, которая уступает по качеству.

Стальные обсадные трубы

Что же касается изделий диаметром меньших 125, например, те же 60 мм, то здесь эта проблема полностью решена. А решение нашлось очень простое – бур имеет диаметр даже меньше внутреннего диаметра самого изделия, то есть сперва устанавливаются обсадные трубы для скважин, а уже потом внутри них начинается бурение.

Теперь возникает один закономерный вопрос: зачем вообще делать скважины диаметром 125 мм или даже больше? Ответ прост. Очень часто уровень воды находится очень низко, глубже 10 метров. На такой глубине поверхностный насос работать просто не в состоянии, а именно он применяется с трубами малого диаметра. Поэтому приходится использовать погружные насосы, которые могут быть установлены только в скважины диаметром 90, 108 и 125 мм или больше.

Теперь осталось сделать простой вывод: если уровень воды находится выше 8 метров, то можно использовать колонны с диаметром в 60 мм, если же вода находится ниже этой отметки, то используются колонны с диаметрами 90, 108, 125 мм или еще больше.

Вернуться к содержанию ↑

Пружинные центраторы

Пружинные центраторы используются для того, чтобы отцентровать обсадные колонны или хвостовики в момент спуска их в скважину. Центраторы применяются практически во всех видах скважин, то есть в вертикальных, горизонтальных и наклонно-направленных.

Центраторы служат также для образования равномерного цементного слоя вокруг стенок трубы внутри скважины.

Следует заметить, что во время крепления такого элемента к колонне, сварка не применяется.

Вернуться к содержанию ↑

Бурение скважины на воду

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Что такое обсадная труба, и какие обсадные трубы наилучшие?

В промышленности трубы могут изготавливаться нескольких типов: это обсадные и колонковые трубы. Что касается первой, то труба обсадная используется для крепления нефтяных и газовых скважин во время их бурения и для последующего использования, а также для бурения скважин при поиске воды, полезных ископаемых и т.д. Обсадная труба опускается в скважину, чтобы ее стенки не давали рыхлым слоям породы осыпаться. Таким образом, труба обсадная плотно прилегает к стенкам самой скважины. Когда верхние слои породы пробурены, в скважину опускают колонну обсадных труб, а между ними и стенкой скважины заливают бетон, чтобы трубы закрепились. Затем в эту колонну опускают другую колонну труб, меньших в диаметре, для дальнейших работ или непосредственно использования. В каждом отдельном случае труба обсадная должна быть четко установленного размера и диаметра.



К обсадным трубам предъявляются достаточно строгие требования. Во-первых, несмотря на разностенность труб и их овальность, они не должны выходить по толщине стенок и диаметру за те пределы, которые установлены правилами. Если изготавливается труба обсадная с обычной точностью, то непрямолинейность (на 1 м) не должна быть больше 0,7 мм (при диаметре 33,5-89 мм) и 1 мм (при диаметре 108 -146). При изготовлении обсадных труб с повышенной точностью их непрямолинейность не должна превышать 0,3 мм или 0,5 мм при диаметре 33,5-89 мм и 108 -146 мм соответственно.



Обсадные трубы могут быть чугунные, деревянные, пластиковые, стальные и асбестоцементные. Сейчас все большее распространение получают пластиковые обсадные трубы, т.к. имеют ряд преимуществ по сравнению с металлическими и другими видами. Обсадные трубы, сделанные из пластика, отличаются способностью выдерживать большие нагрузки до 5 т. Они прочны и долговечны (до пятидесяти лет и больше). Кроме того, металлические трубы подвергаются коррозии, а если по ним идет вода, то это влияет негативно на ее качество. С пластиковыми трубами такой проблемы не возникнет. Внутренняя поверхность труб высокого качества, благодаря чему сопротивление потоку уменьшается, а это в свою очередь дает возможность устанавливать трубопроводы меньших диаметров. Пластиковая труба осадная также устойчива к загрязнениям и осадку камня, тонет в воде. Поэтому в большинстве случаев предпочтение лучше отдавать обсадным трубам, сделанным из пластика.

delo1.ru

Обсадные трубы что это такое

Обсадные трубы для скважины разновидности

Любая скважина нуждается в обсадке, чтобы избежать в дальнейшем обрушения стенок и проникновения воды. Сечение скважин круглое, поэтому такая процедура осуществляется при помощи обсадных труб, изготовленных из пластика и металла.

Использование труб с резьбовым креплением

Металлическая обсадная труба для скважин изготавливается из стали марки 20. Ее толщина около 5 мм. Если исходить из расчета, что скорость коррозии оставляет 0,1 мм/год, то продолжительность ее службы составляет 50 лет. При этом трубы выдерживают любое движение грунта и не засоряют воду ничем, кроме ржавчины.

Многие считают, что ржавчину, которая попадает в воду в результате процесса окисления, фильтровать – занятие дорогостоящее. Но этот вопрос решаем при использовании бытовых фильтров для воды или ее отстаивания, поскольку ржавчина не растворяется в воде. Самый большой вред от ржавой воды – повышение вероятности поломки насосного оборудования. Но и эта проблема решаема. Нужно установить более технологически прогрессивный насос.

Использование оцинкованных обсадных труб

Оцинкование используется для предотвращения коррозии металла. Но применять его от коррозии в трубах скважины не имеет смысла: продолжительность срока эксплуатации изделий из черной стали и так достаточно велика. При этом фильтрация воды из скважины необходима в любом случае и не только от ржавчины. Основное здесь – то, что оцинкованные трубы – это возможность нанести вред человеческому организму соединениями цинка, поэтому применять это процедуру для питьевой воды не рекомендуется.

Использование нержавеющих обсадных труб

Нержавеющие трубы отлично защищены от коррозии, поэтому какая-либо необходимость в укладывании пластика внутрь колонны отсутствует. Однако их использование в скважинах экономически невыгодно, поскольку стоимость достаточно высокая, как и продажа профильной трубы .

Использование пластиковых обсадных труб

В таких изделиях используют так называемый пищевой пластик или полихлорвинил (ПХВ) и полиэтилен (ПЭ). Они химически инертны и не представляют какой-либо опасности для человеческого организма, что подтверждается многолетними исследованиями и опытами. Кроме этого они не подвержены влиянию коррозии.

Пластиковые обсадные трубы обладают отличной механической прочностью, хорошей устойчивостью, небольшим весом и низкой стоимостью. Они достаточно защищены от коррозии, что гарантирует бесперебойную подачу чистой питьевой воды. Дополнительным подтверждением надежности таких труб считается их морозостойкость.

Правильное соединение обсадных труб

Исходя из действующих норм, соединение труб в водяных скважинах должно осуществляться только при помощи креплений резьбового типа – ниппельных, муфтовых, или труба в трубу . Только такой способ обеспечивает лучшую герметичность эксплуатационных колонн.

Что лучше резьбовые соединения или обычная сварка?

Сварные соединения на практике используются достаточно часто, поскольку они более дешевые. Но они не отличаются надежностью, так как в процессе сварки металл деформируется, отчего колонна отклоняется с каждой приваренной трубой. Также сварной шов – слабейшее место всей конструкции.

Из вышесказанного следует, что в скважинах лучше всего использовать буровые стальные или пластиковые трубы с резьбовым соединением.

Что такое обсадная труба, и какие обсадные трубы наилучшие?

В промышленности трубы могут изготавливаться нескольких типов: это обсадные и колонковые трубы. Что касается первой, то труба обсадная используется для крепления нефтяных и газовых скважин во время их бурения и для последующего использования, а также для бурения скважин при поиске воды, полезных ископаемых и т.д. Обсадная труба опускается в скважину, чтобы ее стенки не давали рыхлым слоям породы осыпаться. Таким образом, труба обсадная плотно прилегает к стенкам самой скважины. Когда верхние слои породы пробурены, в скважину опускают колонну обсадных труб, а между ними и стенкой скважины заливают бетон, чтобы трубы закрепились. Затем в эту колонну опускают другую колонну труб, меньших в диаметре, для дальнейших работ или непосредственно использования. В каждом отдельном случае труба обсадная должна быть четко установленного размера и диаметра.

К обсадным трубам предъявляются достаточно строгие требования. Во-первых, несмотря на разностенность труб и их овальность, они не должны выходить по толщине стенок и диаметру за те пределы, которые установлены правилами. Если изготавливается труба обсадная с обычной точностью, то непрямолинейность (на 1 м) не должна быть больше 0,7 мм (при диаметре 33,5-89 мм) и 1 мм (при диаметре 108 -146). При изготовлении обсадных труб с повышенной точностью их непрямолинейность не должна превышать 0,3 мм или 0,5 мм при диаметре 33,5-89 мм и 108 -146 мм соответственно.

Обсадные трубы могут быть чугунные, деревянные, пластиковые, стальные и асбестоцементные. Сейчас все большее распространение получают пластиковые обсадные трубы, т.к. имеют ряд преимуществ по сравнению с металлическими и другими видами. Обсадные трубы, сделанные из пластика, отличаются способностью выдерживать большие нагрузки до 5 т. Они прочны и долговечны (до пятидесяти лет и больше). Кроме того, металлические трубы подвергаются коррозии, а если по ним идет вода, то это влияет негативно на ее качество. С пластиковыми трубами такой проблемы не возникнет. Внутренняя поверхность труб высокого качества, благодаря чему сопротивление потоку уменьшается, а это в свою очередь дает возможность устанавливать трубопроводы меньших диаметров. Пластиковая труба осадная также устойчива к загрязнениям и осадку камня, тонет в воде. Поэтому в большинстве случаев предпочтение лучше отдавать обсадным трубам, сделанным из пластика.

Обсадная труба (колонна)

Обсадная труба (колонна) – это стальная или пластиковая труба, которая служит для укрепления стенок и изоляции ствола скважины.

Обсадная колонна выполняет следующие функции:

  • Служит защитным кожухом для насосно-компрессорной колонны и другого оборудования, используемого в скважине.
  • Сдерживает давление пласта и предотвращает растрескивание верхней, менее прочной зоны.
  • Предохраняет скважину от обрушения.
  • Удерживает добываемую воду в стволе скважины.
  • Разделяет пласты и обеспечивает приток воды только из тех зон, которые определены гидрогеологом.

После того как мы пробурили скважину её необходимо обсадить колонной, для этого мы используем стальные трубы на резьбовом соединении. Наш опыт показал, что трубы соединенные сварными швами подвержены коррозии и разрушению в местах сварки, вследствие чего грунтовые воды могут просачиваться в ствол скважины, загрязняя тем самым водоносный горизонт. Используя трубы на резьбовом соединении и импортный герметик, мы полностью застрахованы от этого. После того как скважина обустроена обсадной колонной, мы проводим её глиняный и цементный тампонаж вдоль всего ствола, что дополнительно служит барьером от грунтовых вод, плывунов и прочих рисков.

Другие термины:

Источники:

sferatd.ru

Обсадная труба для скважины: виды и назначение труб

Для многих владельцев частных домов или дачных коттеджей единственным способом решения проблемы водоснабжения является обустройство индивидуальной скважины на приусадебном участке. В процессе бурения используется специальная обсадная труба для скважины. Они предохраняют стенки от осыпания и в течение длительного времени сохраняют скважину в пригодном для эксплуатации состоянии. Для изготовления обсадных труб используются различные материалы: металл, смесь цемента с асбестом, некоторые виды пластика. Какой из этих материалов наиболее подходит для применения в скважине?

Виды труб и их характеристики

Подавляющее большинство фирм и компаний, предоставляющих услуги по бурению скважин под воду, сотрудничают с производителями или поставщиками определенного вида изделий, поэтому вряд ли посоветуют наиболее оптимальный вариант. Ответ на вопрос, какую трубу выбрать для скважины, зависит от нескольких факторов:

  • типа и стабильности грунта на участке, где будут проводиться работы;
  • условий эксплуатации;
  • состава грунтовых вод;
  • требуемой гигиеничности;
  • характеристик прочности и долговечности.

Перед тем, как определить, какой из вариантов наиболее хорош для установки в скважину, следует более подробно остановится на особенностях каждого материала.

Металлические трубы

Наиболее прочными для скважины на воду являются эмалированные, оцинкованные и изготовленные из нержавеющего сплава элементы. Они устойчивы к давлению грунта и движению его в процессе вспучивания. Одним из главных недостатков таких изделий является их цена: металл один из самых дорогостоящих материалов, соответственно затраты при его использовании вырастут. Следует также учитывать, что качественная металлическая труба для скважины имеет стенки толщиной не менее 2,5 мм. Обсадная колонна с более тонкими стенками выйдет из строя намного быстрее.

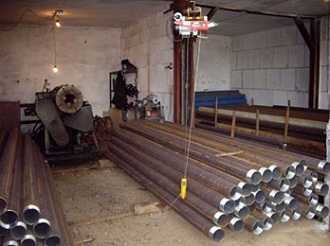

Металлические трубы для скважины

Обсадка скважины металлом в большинстве случаев нецелесообразна, так как ее вполне можно провести менее дорогостоящими материалами. Использовать его рекомендуется только для обустройства артезианских скважин или при выполнении бурильных работ на известняках.

Асбестоцементные трубы

Изготавливать трубы для создания скважин на воду из асбестоцементной смеси начали с середины прошлого столетия. Они совершенно не поддаются коррозии, поэтому сроки службы достигают 50 и более лет. Одно время бытовало мнение, что такие изделия нельзя применять для обсадки скважин ввиду вредности асбестовых волокон. На данный момент подтвержденным является лишь факт вреда асбеста при вдыхании, в воде этот материал абсолютно безвреден. Удалить волокна при использовании воды для питья и приготовления пищи можно при помощи обычных фильтров.

Асбестоцементные трубы

Обсадная колонна из асбеста и цемента имеет и свои недостатки. В первую очередь это касается повышенной хрупкости материала. Для придания прочности изделиям производители выпускают элементы с более толстыми стенками, и соответственно — большим диаметром. Для их установки требуется увеличение размеров шахты, что связано с финансовыми расходами. Обсадная асбестовая труба для скважины имеет свои неоспоримые преимущества, однако назвать ее лучшим вариантом нельзя.

Пластиковые трубы

Эта разработка появилась на строительном рынке относительно недавно, однако становится все более популярной. Пластиковые трубы для скважины отличаются устойчивостью к коррозии и практичностью, они также не деформируются под воздействием бокового давления. К весомым преимуществам изделий можно отнести доступную стоимость и отсутствие выделяемых в воду примесей и вредных веществ.

Обсадные пластиковые трубы для обустройства водяных скважин обеспечивают максимальную герметичность конструкции, что предотвращает попадание в перекачиваемую воду нежелательных абразивных примесей. Легкая и достаточно прочная к внешним воздействиям пластиковая труба быстро и легко монтируется.

Пластиковые трубы для скважин

Именно поэтому на вопрос, какие трубы лучше для скважины глубиной до 50 м, многие специалисты дают однозначный ответ, советуя остановить свой выбор на изделиях из пластика. Обсадные ПВХ элементы также можно использовать и для обустройства источников воды большей глубины, но только в качестве второй колонны, находящейся внутри более прочного материала. На сегодняшний день производители предлагают несколько видов продукции.

Обсадные трубы пластиковые: виды и особенности

Пластиковая обсадная труба для бурения скважин может быть трех видов:

  • НПВХ (для их изготовления используется непластифицированный поливинилхлорид)
  • ПНД (выпускаются из полиэтилена низкого давления)
  • ПП (изготовлены из полипропилена).

Какую трубу из перечисленных выше лучше использовать для скважины? Наиболее часто используют первые два типа элементов. Они имеют разные эксплуатационные характеристики, поэтому при выборе нужно учитывать следующее:

  • Для строительства питьевых источников воды рекомендовано использование непластифицированных пластиков, так как обычный полихлорвинил в процессе эксплуатации способен выделять токсичные вещества.
  • Обсадные трубы ПВХ для скважин превосходят полиэтиленовые аналоги по многим показателям: по плотности — в 1,5 раза, по текучести на растяжение — в 2 раза, модулю упругости — более, чем в 3 раза. Поливинилхлорид считается достаточно жестким и устойчивым к нагрузкам материалом. С помощью изготовленных из него элементов обсаживают шахты глубиной до 50 м на грунтах, склонных к небольшим сдвигам. Труба ПНД для водяной скважины используется при обустройстве неглубоких шахт на песчаных и супесчаных грунтах.
  • Еще одним отличием является способ соединения отдельных элементов. Во время монтажа стыки полиэтиленовых изделий следует заваривать специальной сваркой, что требует дополнительных финансовых трат и создает определенные неудобства в процессе выполнения работ. Обсадные трубы НПВХ для обустройства скважин выпускаются с готовым резьбовым соединением, не требующим использования специальных приспособлений.

Труба для обсаживания скважины ПВХ является оптимальным выбором по соотношению стоимости и эксплуатационных параметров для относительно неглубоких шахт.

Как правильно подобрать диаметр изделий

Для длительной эксплуатации и бесперебойного обеспечения водой важен не только выбранный материал. Одной из основных характеристик является диаметр трубы. Перед тем, как выбирать размеры элементов, необходимо провести следующие расчеты:

Составляется план будущей системы водоснабжения с учетом всех точек потребления. На нем указываются краны, сантехнические устройства и бытовые приборы, отводы для организации полива приусадебного участка.

Далее рассчитывается пиковое потребление воды. Для этого нужна сумма максимального расхода в каждой из точек (например, для обычного крана — это 0,4 куб. м в час, для стиральной машины — 0,7, душа — 1,1). Полученный результат указывает на необходимую производительность насосного оборудования. Если нет возможности составить точную схему водопроводной сети, можно ориентироваться на показатель среднего расхода воды на семью из 3-4 человек: он составляет 2 куб. м в час. При большем количестве жильцов, необходимости полива и наличии домашних животных объемы потребления увеличивают в 1,5-2 раза.

В современных скважинных насосах повышение производительности достигается за счет создания дополнительных ступеней. Количество ступеней влияет в основном на высоту корпуса, однако при необходимости подачи больших объемов жидкости оборудование может иметь и более широкий корпус. Диаметр обсадной трубы подбирается с учетом размеров корпуса насоса: внутренний просвет шахты должен быть на 15-20 мм шире.

Из существующих типоразмеров выбирается наиболее подходящая труба обсадная, под которую рассчитывается диаметр шахты для бурения.

Описанный выше способ позволяет с максимально точностью установить, какой диаметр скважинных элементов нужен, и избежать необоснованных расходов.

Виды соединений

Для подачи воды хорошего качества необходимо проводить бурение на достаточно большую глубину. Это означает что обсаживание будет выполняться сразу несколькими трубами, которые нужно соединить между собой.

Существует три основных способа соединения отдельных элементов: с помощью муфт, резьбы или сварки. Муфты используются для монтажа асбестоцементных изделий. Они не способны обеспечить надежную герметичность, однако хорошо предупреждают смещение швов. Сварка применяется для запаивания стыков полиэтиленовых труб и также не может считаться лучшим способом монтажа конструкции. Стыки в этом случае являются наиболее уязвимым местом при сдвигах грунтов или других возможных деформациях колонны.

Обсадные трубы для скважин с нанесенной на концах резьбой — это лучший вариант для создания герметичных и устойчивых к внешним воздействиям шахт. Такая технология обсадки рекомендована при бурении на большую глубину или в грунтах, подверженных значительным сдвигам. В продаже сегодня можно найти трубы металлические и ПВХ с резьбой.

Заключение

Чтобы определить, какая труба является оптимальной для создания системы автономного водоснабжения, необходимо учитывать сразу несколько факторов. Предварительные расчеты и определение состава грунта позволят подобрать наиболее подходящие по цене и прочности изделия. При покупке необходимо обязательно ознакомиться с сертификатами, подтверждающими качество, безопасность продукции и возможность ее использования при обустройстве источников питьевой воды.

kolodeconline.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
