Калькулятор расчета трансформатора онлайн

Результаты расчета

Мощность:

Первичная обмотка

Ток (A):

Количество витков (Шт):

Диаметр провода (мм):

Вторичная обмотка

Ток (A):

Количество витков (Шт):

Диаметр провода (мм):

Трансформаторы постоянно используются в различных схемах, при устройстве освещения, питании цепей управления и прочем электронном оборудовании. Поэтому довольно часто требуется вычислить параметры прибора, в соответствии с конкретными условиями эксплуатации. Для этих целей вы можете воспользоваться специально разработанным онлайн калькулятором расчета трансформатора. Простая таблица требует заполнения исходными данными в виде значения входного напряжения, габаритных размеров, а также выходного напряжения.

Преимущества онлайн калькулятора

В результате расчета трансформатора онлайн, на выходе получаются параметры в виде мощности, силы тока в амперах, количества витков и диаметра провода в первичной и вторичной обмотке.

Существуют формулы, позволяющие быстро выполнить расчеты трансформатора. Однако они не дают полной гарантии от ошибок при проведении вычислений. Чтобы избежать подобных неприятностей, применяется программа онлайн калькулятора. Полученные результаты позволяют выполнять конструирование трансформаторов для различных мощностей и напряжений. С помощью калькулятора осуществляются не только расчеты трансформатора. Появляется возможность для изучения его устройства и основных функций. Запрошенные данные вставляются в таблицу и остается только нажать нужную кнопку.

Благодаря онлайн калькулятору не требуется проводить каких-либо самостоятельных подсчетов. Полученные результаты позволяют выполнять перемотку трансформатора своими руками. Большинство необходимых расчетов осуществляется в соответствии с размерами сердечника. Калькулятор максимально упрощает и ускоряет все вычисления. Необходимые пояснения можно получить из инструкции и в дальнейшем четко следовать их указаниям.

Конструкция трансформаторных магнитопроводов представлена тремя основными вариантами – броневым, стержневым и тороидальным. Прочие модификации встречаются значительно реже. Для расчета каждого вида требуются исходные данные в виде частоты, входного и выходного напряжения, выходного тока и размеров каждого магнитопровода.

electric-220.ru

онлайн-калькуляторы, особенности автотрансформаторов и торов

Одним из часто применяемых устройств в областях энергетики, электроники и радиотехники является трансформатор. Часто от его параметров зависит надёжность работы приборы в целом. Случается так, что при выходе трансформатора из строя или при самостоятельном изготовлении радиоприборов не получается найти устройство с нужными параметрами серийного производства. Поэтому приходится выполнять расчёт трансформатора и его изготовление самостоятельно.

Принцип работы устройства

Трансформатор — это электротехническое устройство, предназначенное для передачи энергии без изменения её формы и частоты. Используя в своей работе явление электромагнитной индукции, устройство применяется для преобразования переменного сигнала или создания гальванической развязки. Каждый трансформатор собирается из следующих конструктивных элементов:

  • сердечника;
  • обмотки;
  • каркаса для расположения обмоток;
  • изолятора;
  • дополнительных элементов, обеспечивающих жёсткость устройства.

В основе принципа действия любого трансформаторного устройства лежит эффект возникновения магнитного поля вокруг проводника с текущим по нему электрическим током. Такое поле также возникает вокруг магнитов. Током называется направленный поток электронов или ионов (зарядов). Взяв проволочный проводник и намотав его на катушку и подключив к его концам прибор для измерения потенциала можно наблюдать всплеск амплитуды напряжения при помещении катушки в магнитное поле. Это говорит о том, что при воздействии магнитного поля на катушку с намотанным проводником получается источник энергии или её преобразователь.

В устройстве трансформатора такая катушка называется первичной или сетевой. Она предназначена для создания магнитного поля. Стоит отметить, что такое поле обязательно должно всё время изменяться по направлению и величине, то есть быть переменным.

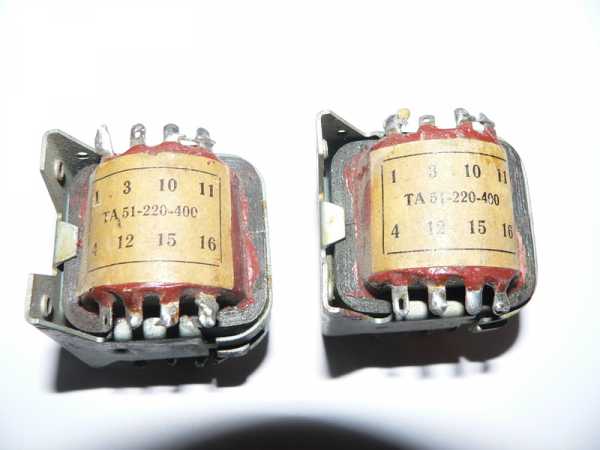

Классический трансформатор состоит из двух катушек и магнитопровода, соединяющего их. При подаче переменного сигнала на контакты первичной катушки возникающий магнитный поток через магнитопровод (сердечник) передаётся на вторую катушку. Таким образом, катушки связаны силовыми магнитными линиями. Согласно правилу электромагнитной индукции при изменении магнитного поля в катушке индуктируется переменная электродвижущая сила (ЭДС). Поэтому в первичной катушки возникает ЭДС самоиндукции, а во вторичной ЭДС взаимоиндукции.

Количество витков на обмотках определяет амплитуду сигнала, а диаметр провода наибольшую силу тока. При равенстве витков на катушках уровень входного сигнала будет равен выходному. В случае когда вторичная катушка имеет в три раза больше витков, амплитуда выходного сигнала будет в три раза больше, чем входного — и наоборот.

От сечения провода, используемого в трансформаторе, зависит нагрев всего устройства. Правильно подобрать сечение возможно, воспользовавшись специальными таблицами из справочников, но проще использовать трансформаторный онлайн-калькулятор.

Отношение общего магнитного потока к потоку одной катушки устанавливает силу магнитной связи. Для её увеличения обмотки катушек размещаются на замкнутом магнитопроводе. Изготавливается он из материалов имеющих хорошую электромагнитную проводимость, например, феррит, альсифер, карбонильное железо. Таким образом, в трансформаторе возникают три цепи: электрическая — образуемая протеканием тока в первичной катушке, электромагнитная — образующая магнитный поток, и вторая электрическая — связанная с появлением тока во вторичной катушке при подключении к ней нагрузки.

Правильная работа трансформатора зависит и от частоты сигнала. Чем она больше, тем меньше возникает потерь во время передачи энергии. А это означает, что от её значения зависят размеры магнитопровода: чем частота больше, тем размеры устройства меньше. На этом принципе и построены импульсные преобразователи, изготовление которых связано с трудностями разработки, поэтому часто используется калькулятор для расчёта трансформатора по сечению сердечника, помогающий избавиться от ошибок ручного расчёта.

Виды сердечников

Трансформаторы отличаются между собой не только сферой применения, техническими характеристиками и размерам, но и типом магнитопровода. Очень важным параметром, влияющим на величину магнитного поля, кроме отношения витков, является размер сердечника. От его значения зависит способность насыщения. Эффект насыщения наступает тогда, когда при увеличении тока в катушке величина магнитного потока остаётся неизменной, т. е. мощность не изменяется.

Для предотвращения возникновения эффекта насыщения понадобится правильно рассчитать объём и сечение сердечника, от размеров которого зависит мощность трансформатора. Следовательно, чем больше мощность трансформатора, тем большим должен быть его сердечник.

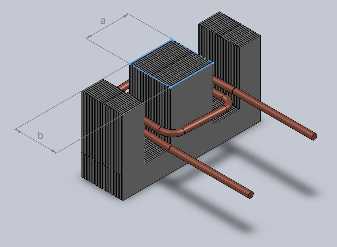

По конструкции сердечник разделяют на три основных вида:

  • стержневой;
  • броневой;
  • тороидальный.

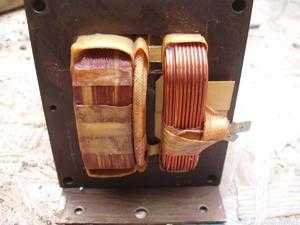

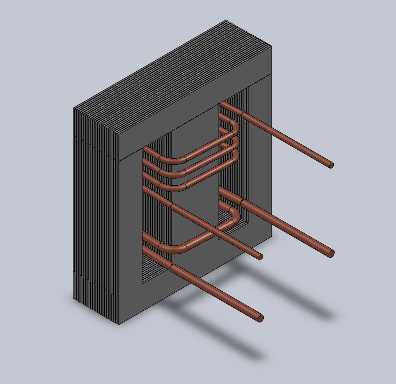

Стержневой магнитопровод представляет собой П-образный или Ш-образный вид конструкции. Собирается из стержней, стягивающихся ярмом. Для защиты катушек от влияния внешних электромагнитных сил используются броневые магнитопроводы. Их ярмо располагается на внешней стороне и закрывает стержень с катушкой. Тороидальный вид изготавливается из металлических лент. Такие сердечники из-за своей кольцевой конструкции экономически наиболее выгодны.

Зная форму сердечника, несложно рассчитать мощность трансформатора.

Находится она по несложной формуле: P=(S/K)*(S/K), где:

  • S — площадь сечения сердечника.
  • K — постоянный коэффициент равный 1,33.

Площадь сердечника находится в зависимости от его вида, её единица измерения — сантиметр в квадрате. Полученный результат измеряется в ваттах. Но на практике часто приходится выполнять расчёт сечения сердечника по необходимой мощности трансформатора: Sс = 1.2√P, см2. Исходя из формул можно подтвердить вывод: что чем больше мощность изделия, тем габаритней используется сердечник.

Типовой расчёт параметров

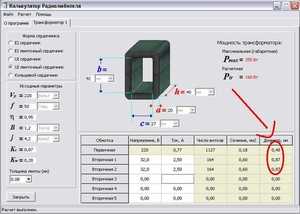

Довольно часто радиолюбители используют при расчёте трансформатора упрощённую методику. Она позволяет выполнить расчёт в домашних условиях без использования величин, которые трудно узнать. Но проще использовать готовый для расчёта трансформатора онлайн-калькулятор. Для того чтобы воспользоваться таким калькулятором, понадобится знать некоторые данные, а именно:

  • напряжение первичной и вторичной обмотки;
  • габаритны сердечника;
  • толщину пластины.

После их ввода понадобится нажать кнопку «Рассчитать» или похожую по названию и дождаться результата.

Стержневой тип магнитопровода

В случае отсутствия возможности расчёта на калькуляторе выполнить такую операцию самостоятельно несложно и вручную. Для этого потребуется определиться с напряжением на выходе вторичной обмотки U2 и требуемой мощностью Po. Расчёт происходит следующим образом:

  1. Рассчитывается ток нагрузки: In=Po/U2, А.
  2. Вычисляется величина тока вторичной обмотки: I2 = 1,5*In, А.
  3. Определяется мощность вторичной обмотки: P2 = U2*I2, Вт.
  4. Находится общая мощность устройства: Pт = 1,25*P2, Вт.
  5. Вычисляется сила тока первичной обмотки: I1 = Pт/U1, А.
  6. Находится необходимое сечение магнитопровода: S = 1,3*√ Pт, см².

Следует отметить, что если конструируется устройство с несколькими выводами во вторичной обмотке, то в четвёртом пункте все мощности суммируются, и их результат подставляется вместо P2.

После того как первый этап выполнен, приступают к следующей стадии расчёта. Число витков в первичной обмотке находится по формуле: K1 = 50*U1/S. А число витков вторичной обмотке определяется выражением K2= 55* U2/S, где:

  • U1 — напряжение первичной обмотке, В.
  • S — площадь сердечника, см².
  • K1, K2 — число витков в обмотках, шт.

Остаётся вычислить диаметр наматываемой проволоки. Он равен D = 0,632*√ I, где:

  • d — диаметр провода, мм.
  • I — обмоточный ток рассчитываемой катушки, А.

При подборе магнитопровода следует соблюдать соотношение 1 к 2 ширины сердечника к его толщине. По окончании расчёта выполняется проверка заполняемости, т. е. поместится ли обмотка на каркас. Для этого площадь окна вычисляется по формуле: Sо = 50*Pт, мм2.

Особенности автотрансформатора

Автотрансформаторы рассчитываются аналогично простым трансформаторам, только сердечник определяется не на всю мощность, а на мощность разницы напряжений.

Например, мощность магнитопровода 250 Вт, на входе 220 вольт, на выходе требуется получить 240 вольт. Разница напряжений составляет 20 В, при мощности 250 Вт ток будет равен 12,5 А. Такое значение тока соответствует мощности 12,5*240=3000 Вт. Потребление сетевого тока составляет 12,5+250/220=13,64А, что как раз и соответствует 3000Вт=220В*13,64А. Трансформатор имеет одну обмотку на 240 В с отводом на 220 В, который подключён к сети. Участок между отводом и выходом мотается проводом, рассчитанным на 12,5А.

Таким образом, автотрансформатор позволяет получить на выходе мощность значительно больше, чем трансформатор на таком же сердечнике при небольшом коэффициенте передачи.

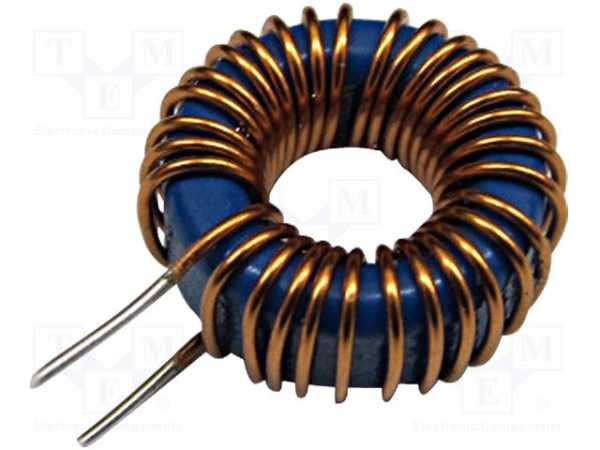

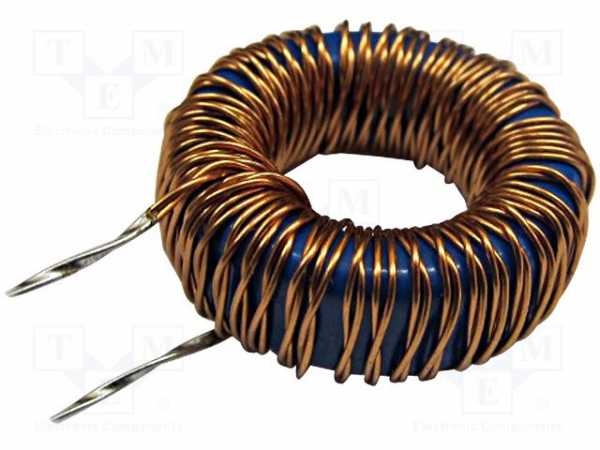

Трансформатор тороидального типа

Тороидальные трансформаторы имеют ряд преимуществ по сравнению с другими типами: меньший размер, меньший вес и при этом большее КПД. При этом они легко наматываются и перематываются. Использование онлайн-калькулятора для расчёта тороидального трансформатора позволяет не только сократить время изготовления изделия, но и «на лету» поэкспериментировать с разными вводными данными. В качестве таких данных используются:

  • напряжение входной обмотки, В;
  • напряжение выходной обмотки, В;
  • ток выходной обмотки, А;
  • наружный диаметр тора, мм;
  • внутренний диаметр тора, мм;
  • высота тора, мм.

Необходимо отметить, что почти все онлайн-программы не демонстрируют особой точности в случае расчёта импульсных трансформаторов. Для получения высокой точности можно воспользоваться специально разработанными программами, например, Lite-CalcIT, или рассчитать вручную. Для самостоятельного расчёта используются следующие формулы:

  1. Мощность выходной обмотки: P2=I2*U2, Вт.
  2. Габаритная мощность: Pg=P2/Q, Вт. Где Q — коэффициент, берущийся из справочника (0,76−0,96).
  3. Фактическое сечение «железа» в месте размещения катушки: Sch= ((D-d)*h)/2, мм2.
  4. Расчётное сечение «железа» в месте расположения катушки: Sw =√Pq/1.2, мм2
  5. Площадь окна тора: Sfh=d*s* π/4, мм2.
  6. Значение рабочего тока входной обмотки: I1=P2/(U1*Q*cosφ), А, где cosφ справочная величина (от 0,85 до 0,94).
  7. Сечение провода находится отдельно для каждой обмотки из выражения: Sp = I/J, мм2., где J- плотность тока, берущаяся из справочника (от 3 до 5).
  8. Число витков в обмотках рассчитывается отдельно для каждой катушки: Wn=45*Un*(1-Y/100)/Bm* Sch шт., где Y — табличное значение, которое зависит от суммарной мощности выходных обмоток.
  9. Остается найти выходную мощность и расчёт тороидального силового трансформатора считается выполненным. Pout = Bm*J*Kok*Kct* Sch* Sfh /0,901, где: Bm — магнитная индукция, Kok — коэффициент заполнения проводом, Kct —коэффициент заполнения железом.

Все значения коэффициентов берутся из справочника радиоаппаратуры (РЭА). Таким образом, проводить вычисления в ручном режиме несложно, но потребуется аккуратность и доступ к справочным данным, поэтому гораздо проще использовать онлайн-сервисы.

Рекомендации по сборке и намотке

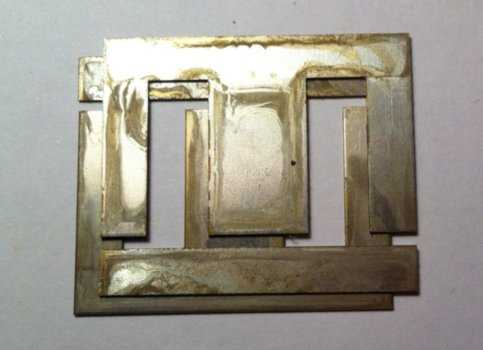

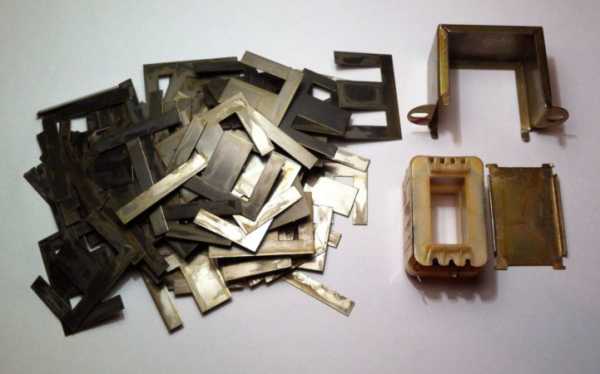

При сборке трансформатора своими руками пластины сердечника собираются «вперекрышку». Магнитопровод стягивается обоймой или шпилечными гайками. Для того чтобы не нарушить изоляцию, шпильки закрываются диэлектриком. Стягивать «железо» нужно с усилием: если его окажется недостаточно при работе устройства возникнет гул.

Проводники наматываются на катушку плотно и равномерно, каждый последующий ряд изолируется от предыдущего тонкой бумагой или лавсановой плёнкой. Последний ряд обматывается киперной лентой или лакотканью. Если в процессе намотки выполняется отвод, то провод разрывается, а на место разрыва впаивается отвод. Это место тщательно изолируется. Закрепляются концы обмоток с помощью ниток, которыми привязываются провода к поверхности сердечника.

При этом существует хитрость: после первичной обмотки не следует наматывать всю вторичную обмотку сразу. Намотав 10—20 витков, нужно измерить величину напряжения на её концах.

По полученному значению можно представить, сколько витков потребуется для получения нужной амплитуды выходного напряжения, тем самым контролируя полученный расчёт при сборке трансформатора.

Оцените статью: Поделитесь с друзьями!

chebo.pro

Калькулятор расчета трансформатора

Результаты расчета

Мощность:

Первичная обмотка

Ток (A):

Количество витков (Шт):

Диаметр провода (мм):

Вторичная обмотка

Ток (A):

Количество витков (Шт):

Диаметр провода (мм):

Трансформаторы часто используются для питания цепей управления, для освещения и в различных электронных устройствах. С такой задачей, как расчет трансформатора тока, сталкиваются не только специалисты в данных областях, но и обычные любители. Поэтому очень часто мы сталкиваемся с проблемой, когда не знаем, как производится простой расчет трансформатора и расчет параметров трансформатора. К счастью существует решение этой проблемы.

Расчет трансформатора онлайн

Существует формула расчета трансформатора, которая помогает совершить расчет трансформатора питания. Чтобы упростить себе жизнь и избежать ошибок в вычислениях, вы можете воспользоваться данной программой. Она позволит вам конструировать трансформаторы на различные напряжения и мощности очень быстро и без проблем. Это очень удобный калькулятор для радиолюбителей и профессионалов. Он поможет не только рассчитать трансформатор, но и поможет изучить его устройство, как всё работает. Это самый простой и быстрый способ всё рассчитать. Для этого нужно заполнить все известные вам данные и нажать кнопку. Получается вам нужно нажать одну кнопку, чтобы произвести расчет трансформатора!

Достоинство и плюсы этого способа

  • Вам не нужно ничего считать
  • Вы можете самостоятельно мотать трансформатор для своих целей
  • По размеру сердечника можно определить необходимые расчёты
  • Упрощенный расчет трансформатора
  • Всё понятно даже для новичков
  • Есть инструкция
  • Для расчёта нужно нажать всего одну кнопку!

Магнит проводы бывают трёх конструкций: броневая, тороидальная и стержневая. Существует и другие более редкие конструкция, но обычно для их расчёта требуются всегда: входное напряжение, частота, выходное напряжение, выходной ток, габаритные размеры магнитопровода.

Мы получаем рабочий онлайн калькулятор трансформатора, способный решить наши задачи по формулам расчёта. Если вы взяли старый, отработавший свой срок трансформатор, теперь вы сможете всё рассчитать для безопасной работы с ним. Полученные расчёты окажутся оптимальными, скорее даже идеальными, поэтому провода подходящего диаметра может просто не быть. Поэтому подбирайте максимально близкое значение к оптимальному.

energo-novgorod.ru

Расчёт и изготовление трансформатора для импульсного блока питания

«Как-то лет в 12 нашёл я старый трансформатор, слегка перемотал его и включил.
Энергосистема опознала нового радиотехника и приветливо моргнула всем домом.
Вот так я и начал изучать силовую электронику».

А тем временем традиционные линейные источники питания на силовых трансформаторах всё чаще стали вытесняться своими импульсными коллегами.
При этом, что бы там не говорили авторитетные товарищи про многочисленные технические достоинства импульсных преобразователей, плюс у них только один - массогабаритные показатели. Всё остальное - сплошной минус.
Однако этот единственный плюс оказался настолько жирным, что заслонил собой все многочисленные минусы, особенно в тех замесах, когда к электроустройствам не предъявляется каких-либо жёстких требований.

Наиболее популярными среди радиолюбителей стали сетевые источники питания, собранные на микросхемах IR2153 и IR2155, которые представляют из себя самотактируемые высоковольтные драйверы, позволяющие получать полумостовые импульсные блоки питания мощностью до 1,5 кВт с минимальной обвязкой.
И если сердце импульсного блока питания колотится внутри готовой буржуйской микросхемы, то главным, ответственным за электрохозяйство среди остальных наружных образований, безусловно, является правильно выполненный трансформатор.

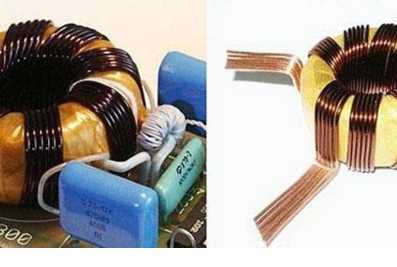

Для наших высокотоковых дел лучше всего применять трансформаторы с тороидальным магнитопроводом. В сравнении с другими сердечниками они имеют меньший вес и габариты, а также отличаются лучшими условиями охлаждения обмоток и повышенным КПД.
Но самое главное - при равномерном распределении обмоток по периметру сердечника практически отсутствует магнитное поле рассеяния, что в большинстве случаев отметает потребность в тщательном экранировании трансформаторов.

По сути дела, умных статей в сети на предмет расчёта импульсных трансформаторов великое множество, с картинками, формулами, таблицами и прочими авторитетными причиндалами. Наблюдаются в свободном доступе и многочисленные онлайн-калькуляторы на интересующую нас тематику.

И снизошла б на нас благодать неземная, кабы вся полученная информация сложилась в наших любознательных головах в единое большое целое.
Да вот, что-то не получается. Ништяк обламывается из-за того, что следуя этими различным компетентным источникам, мы устойчиво получаем на выходе и различные результаты.

Вот и гуляют по сети идентичные радиолюбительские схемы импульсных блоков питания на IR2153 с идентичными заявленными характеристиками, трансформаторами на одних и тех же кольцах, но радикально не идентичным количеством витков первичных обмоток трансформаторов.
А когда эти различия выражаются многими разами, то возникает желание "что-то подправить в консерватории". Объясняется это желание просто - существенной зависимостью КПД устройства от значения индуктивности, на которую нагружены ключевые транзисторы преобразователя. А в качестве этой индуктивности как раз и выступает первичная обмотка импульсного трансформатора.

А для лучшего восприятия сказанного, приведу типовую схему источника питания на IR2153, не обременённую ни устройством защиты, ни какими-либо другими излишествами.


Рис.1

Схема проверена временем и многочисленными опытами изрядно пощипанных током, неустрашимых радиолюбителей, так что не работать в ней - просто нечему.

Ну и наконец, переходим к расчёту импульсного трансформатора.

Мотать его будем на бюджетных низкочастотных ферритовых кольцах отечественного производителя 2000НМ или импортных - EPCOS N87, а для начала определимся с габаритной мощностью тороидального ферритового магнитопровода.

Концепция выбора габаритной мощности с запасом в 10% от максимальной мощности в нагрузке, заложенная в режимы автоматического подбора сердечника в большинстве калькуляторов, хотя и не противоречит теоретическим расчётам, учитывающим высокий КПД импульсного трансформатора, но всё же наводит на грустную мысль о ненадлежащей надёжности и возможной скорой кончине полученного моточного изделия.
Куда мне ближе трактовка этого параметра, описанная в литературе: Pгаб>1,25×Рн .

Расчёты поведём исходя из частоты работы преобразователя IR2153, равной 50 кГц. Почему именно такой?
Не ниже, потому что такой выбор частоты позволяет нам уложиться в достаточно компактные размеры ферритового сердечника, и при этом гарантирует полное отсутствие сигналов комбинационных частот ниже 30 кГц при работе девайса в составе качественной звуковоспроизводящей аппаратуры.
А не выше, потому что мы пилоты... А феррит у нас низкочастотный и может почахнуть и ответить значительным снижением магнитной проницаемости при частотах свыше 60-70 кГц. Не забываем, что сигнал, на выходах ключей имеет форму меандра и совокупная амплитуда гармоник, с частотами в 3-9 раз превышающими основную, имеет весьма ощутимую величину.

Параметры первичной обмотки трансформатора рассчитаем при помощи программы Lite-CalcIT, позволяющей, на мой взгляд, вполне адекватно оценить как размер сердечника, так и количество витков первичной обмотки.
Результаты сведём в таблицу.

 Мощность блока
 питания, Вт
 Размеры кольца, мм ;
 (габаритная мощность, Вт)
 Количество витков
 первичной обмотки
 Индуктивность
  обмотки, мГн
25
 R 20×12×6 2000НМ (33,8 Вт)
 R 22,1×13,7×6,35 №87 (51,5 Вт)

208 (d=0,25мм)
152 (d=0,25мм)

51,9
30,9
50
 R 22,1×13,7×12,5 №87 (100,1 Вт)
 R 22,1×13,7×7,9 №87 (63,9 Вт)
 R 27×18×6 2000НМ (85,3 Вт)

78 (d=0,35мм)
122 (d=0,35мм)
185 (d=0,35мм)

15,9
24,8
32,8
100
 R 28×16×9 2000НМ (136 Вт)
 R 32,0×20,0×6,0 №27 (141 Вт)

93 (d=0,5мм)
139 (d=0,5мм)

17,0
19,3
200
 R 28×16×18 2000НМ (268 Вт)
 R 29,5×19,0×14,9 №87 (297 Вт)
 R 30,5×20,0×12,5 №87 (265 Вт)
 R 34,0×20,5×10,0 №87 (294 Вт)
 R 34,0×20,5×12,5 №87 (371 Вт)
 R 38×24×7 2000НМ (278 Вт)

47 (d=0,7мм)
52 (d=0,7мм)
62 (d=0,7мм)
61 (d=0,7мм)
49 (d=0,7мм)
102 (d=0,7мм)

8,7
7,8
8,9
8,3
6,7
13,2
400
 R 36,0×23,0×15,0 №87 (552 Вт)
 R 38×24×14 2000НМ (565 Вт)
 R 40×25×11 2000НМ (500 Вт)

42 (d=1,0мм)
51 (d=1,0мм)
61 (d=1,0мм)

5,2
6,6
7,6
800
 R 40×25×22 2000НМ (998 Вт)
 R 45×28×16 2000НМ (1036 Вт)
 R 45×28×24 2000НМ (1580 Вт)

31 (d=1,6мм)
37 (d=1,6мм)
25 (d=1,6мм)

3.9
4,1
2,8
1500
 R 50,0×30,0×20,0 №87 (1907 Вт)
 R 58,3×32,0×18,0 №87 (2570 Вт)

21 (d=2×1,5мм)
18 (d=2×1,5мм)

2,0
1,5

Как следует мотать первичную обмотку трансформатора?


Рис. 2   а) б) в) г) д)

Если используются кольца 2000НМ отечественного производителя, то для начала - посредством наждачной бумаги скругляем наружные острые грани до состояния, приведённого на Рис.2 а).

Далее на кольцо следует намотать термостойкую изоляционную прокладку (Рис.2 б). В качестве изоляционного материала можно выбрать лакоткань, стеклолакоткань, киперную ленту, или сантехническую фторопластовую ленту.

Для буржуйских колец фирмы EPCOS первые два пункта практической ценности не имеют.

Настало время намотать однослойную обмотку «виток к витку» (Рис.2 в). Обмотка должна быть равномерно распределена по периметру магнитопровода - это важно!

Если в закромах радиолюбительского хозяйства не завалялся обмоточный провод необходимого диаметра, то обмотку можно намотать сразу в два, или несколько проводов меньшего диаметра (Рис.2 г). Не забываем, что зависимость тока от диаметра квадратичная и если, к примеру, нам надо заменить провод диаметром 1мм, то это будет не два провода по 0,5мм, а четыре (или два провода по 0,7мм).

Ну и для завершения первичного процесса поверх первичной обмотки трансформатора наматываем межобмоточную прокладку - пару слоёв лакоткани или другой изолирующей ленты (Рис.2 д).

А вот теперь мы плавно переходим к выполнению второй части упражнения.
Казалось бы, расчёты количества витков вторичной обмотки импульсного трансформатора настолько банальны и очевидны, что, как говаривал товарищ Мамин-Сибиряк - «яйца выеденного не стоят».
Да только вот опять - не складываются куличики в пирамидку, потому как далеко не каждый источник информации радует ожидаемым результатом. Поэтому для начала приведём формулу зависимости выходного напряжения от соотношения количества витков обмоток:
W1    (Uвх - Uдм1)/2 - Uнас ,
W2         (Uвых+Uдм2)

где Uвх - значение выпрямленного напряжения сети, равное 1,41×220≈310В,
Uдм1 - падение напряжения на входном диодном мосте ≈ 1В,
Uдм2 - падение напряжения на выходном диодном мосте ≈ 1В,
Uнас - напряжение насыщения на ключевом транзисторе ≈ 1,6В.
Подставив значения, получаем конечную формулу W2 = W1×(Uвых+1)/153.
Это формула верна для случаев, когда мы хотим получить расчётное значение выходного напряжения на холостом ходу.
Если же данный параметр нас интересует при максимальном токе нагрузки, то практика показывает, что количество витков вторичной обмотки следует увеличить на 10%.

Теперь, что касается диаметра провода вторичной обмотки трансформатора. Диаметр этот достаточно просто вычисляется по формуле:
D = 1,13× I / J,
где I - ток обмотки, а J - параметр плотности тока, напрямую зависящий от мощности трансформатора и принимающий для кольцевых сердечников значения:
≈4,5 для мощностей до 50Вт;  ≈4 для 50-150Вт;  ≈3,25 для 150-300Вт и  ≈2,75 для 300-1000Вт.

И в завершении приведу незамысловатый калькулятор для расчёта параметров вторичной обмотки импульсного трансформатора.

Точно так же, как и в случае с первичной обмоткой - вторичная должна быть как можно более равномерно распределена по периметру магнитопровода.

Количество вторичных обмоток ограничено только размерами магнитопровода. При этом суммарная величина снимаемых с обмоток мощностей не должна превышать расчётную мощность трансформатора.

При необходимости поиметь двуполярный источник питания, обе обмотки следует мотать одновременно, затем присовокупить начало одной обмотки к концу другой, а уже потом направить это соединение, в зависимости от личных пристрастий - к земле, средней точке, общей шине, корпусу, или совсем на худой конец - к GND-у.

Ну что ж, с трансформатором определились, пора озадачиться полным джентльменским набором настоящего мужчины - плавками с меховым гульфиком, а главное, непосредственно импульсным блоком питания, оснащённым такими значимыми прибамбасами, как устройства мягкого пуска и защиты от токовых перегрузок и КЗ.
Всё это хозяйство подробно опишем на странице Ссылка на страницу.



vpayaem.ru

основные формулы и использование онлайн-калькулятора

Трансформатор представляет собой тип электрического компонента, который предназначен для преобразования напряжения и тока из одной величины в другую, пропорциональную потребляемой мощности на входе и выходе. Этот элемент силовой аппаратуры может содержать обычно одну первичную обмотку, и одну или несколько вторичных.

Являясь достаточно сложным устройством, расчет трансформатора порой отнимает много времени и не каждому под силу выполнить его качественно. А ведь от правильности процесса зависит многое. Стабильность работы готового устройства, КПД, потребляемая мощность. Кроме этого при неправильном расчете с намоточным устройством могут происходить самые разнообразные непонятные вещи:

  • перегреваться;
  • издавать звенящие звуки при работе;
  • потреблять большое количество мощности при низком КПД и прочее.

В более серьезных ситуациях он и вовсе может возгореться, доставив дополнительные неприятности. Поэтому многих интересует вопрос, как рассчитать трансформатор того или иного типа, чтобы тот выдавал необходимое количество электрической мощности и коэффициент полезного действия был максимально приближен к 1.

Но сразу, стоит уверить вас, что КПД равный 1 – это нереальный фактор, потому что потери присутствуют всегда, поэтому выполняя расчет онлайн или традиционным методом, увидев показатель равный 40% при расчете силового трансформатора на железе – это уже хорошо. Для импульсных же устройств программа расчета выдаст по меньшей мере 55-60%. Поэтому, если вы хотите сделать устройство наиболее эффективное, то выбирайте именно импульсный тип трансформатора, но если требуется сделать надежный силовой агрегат, где неважна потребляемая мощность, то, конечно, берем в расчет трансформаторное железо.

Порядок расчета трансформаторов



Все программы расчета трансформаторов производят обработку данных по известным нам формулам из научных изданий, поэтому правильность ее программы всегда можно проверить. Но необходимость знания табличных величин может завести вас в заблуждение. Поэтому сейчас разберем некоторые подробности расчета трансформаторов с тороидальным сердечником на трансформаторном железе или на феррите.

Тороид обладает наилучшими качествами по сравнению со всеми другими типами сердечников, так как в нем отсутствуют зазоры, и как результат, минимизированы потери на вихревые токи. Поэтому КПД у таких трансформаторов существенно выше, поэтому если хотите сделать качественное устройство, то используйте именно такой тип сердечника, правда, на него сложнее мотать обмотку, но дело того стоит.

Этапы определения параметров



Первым делом для правильности расчета потребуется определить основные параметры будущего трансформатора. К ним относятся:

  • напряжение и ток на первичной обмотке;
  • эти же показатели на вторичной обмотке.

Далее, выполняется расчет количества витков на каждой из обмоток, выбирается тип провода по таблице и полученным результатам расчета тока, но прежде потребуется измерять размеры сердечника, если он имеется. Либо же, наоборот, задаться необходимой мощностью, и рассчитать параметры кольца. Именно это предлагают все онлайн-программы расчета трансформаторов.

Выбирая количество витков на первичной обмотке, необходимо помнить о том, что при их недостаточном числе она будет сильно греться, и в конечном итоге сгорит. А при достаточно большем будет невелико напряжение на вторичной, поэтому необходимо пользоваться строго справочными данными и формулами из учебников.

Рассмотрим пример расчета трансформатор, намотанного на тороидальном типе сердечника и питаемый от сети с частотой 50 Гц.

Для упрощения процесса расчета устройства можно воспользоваться табличными данными, которая показывает формулы и переменные, используемые для определения параметров намоточного изделия, сведенные в таблице ниже:

Для изготовления сердечников таких сетевых трансформаторов применяется 2 типа стали:

  • Э310-330 холоднокатанного типа и толщиной пластин в пределах 0,35- 0,5 мм ;
  • Э340-360 обычная сталь толщиной 0,05 – 0,1 мм .

Следует понимать, что число витков для каждого типа стали может быть различным, что связано с магнитной проницаемостью сердечника, прочих показателей. В таблице же ω 1 и ω 2 – это число витков для холоднокатанной и обычной стали соответственно. Рг – габаритная мощность трансформатора; S – параметры сердечника (площадь сечения), ∆ — максимально допустимая плотность тока в обмотках; η – коэффициент полезного действия устройства.

Одной из особенностей изготовления тороидального трансформатора является то, что в нем используется наружная и межобмоточная изоляции, поэтому проводники должны быть с достаточно эластичным покрытием. В качестве таковых часто выбирают ПЭЛШО или ПЭШО также пользуется популярностью ПЭВ-2. В качестве наружного типа изоляции применяются следующие типы материалов:

  • лакоткань;
  • батистовая лента;
  • триацетатная пленка;
  • фторопластовая пленка.

Преимущества использования программ

Одним из преимуществ использования онлайн-калькуляторов для расчета параметров трансформатора является отсутствие необходимости во всех вышеперечисленных нюансах. Но результат получается приблизительным, поэтому это важно помнить, используя ту или иную программу. Конечно, есть более качественные проекты с расчетом трансформаторов, в которых учитывается толщина изоляционной пленки, тип стали, плотность намотки.

Основные формулы и порядок их применения

Далее, необходимо задаться основными параметрами будущего трансформатора. К ним относятся напряжение сети Uс и выходное напряжение со вторичной обмотки Uн. Также задаемся током в нагрузке Iн, именно этот показатель зачастую является самым главным, определяющим характеристики устройства.

Некоторые калькуляторы совместно с внесением данных в форму также показывают основные формулы, по которым было определено полученное значение. Это намного облегчает процесс и одновременно позволяет более углубленно понять принцип расчета. В любом случае при задании основных данных в форму программа первым делом определяет мощность нВ вторичной обмотке по известной формуле:

Р=Uн х I н.

Далее, она рассчитывает габаритную мощность по следующей формуле:

Рг=Р/ η.

Следующим шагом при расчете параметров любого тороидального трансформатора является определение сечения сердечника. Она вычисляется по формуле:

S расч=√Рг/1,2.

Для правильного выбора сердечника, необходимо воспользоваться следующей формулой расчета сечения:

S =( Dc — dc ) hc /2.

После чего, пользуясь справочной таблицей параметров сердечников, выбираем ближайший по характеристикам. Подбирать необходимо магнитопровод с большей мощностью, чем рассчитанная по формуле.

Следующим шагом, который выполняет программа расчета сварочного или силового трансформатора с питанием от сети 50Гц, является определение количества витков на 1 вольт. Для этого необходимо воспользоваться постоянными величинами, взятыми из справочника. Дело в том, что для каждого типа сердечника имеется своя константа. Например, для магнитопровода из стали Э320 она равна 33,3, а формула выглядит следующим образом:

ω 1=33,3/ S .

Далее, определяется общее число витков на первичной и на вторичной обмотках в соответствии с выбранным железом:

W 1-1 = ω 1 х Uc ;

W 1-2 = ω 1 х U н.

Осуществляя расчеты числа витков на обмотках сварочного тороидального трансформатора, необходимо учесть рассеиваемую мощность, из-за чего напряжение на выходе будет занижено на 3%. Поэтому для корректности расчетов рекомендуется увеличить число витков на вторичной обмотке ровно на эту разницу.

Следующим шагом будет определение диаметра проводов обеих обмоток. Для этого вычисляется значение тока в первичной обмотке:

I 1=1,1(Р2/ Uc ). А по формуле:

d 1=1,13√ I 1/∆ определяется параметр провода.

Такой расчет справедлив для всех типов трансформаторов как силовых, так и сварочных с питанием от сети частотой 50Гц. Программа расчета производит те же операции, что были приведены выше. Только она может оперировать данными в любом порядке. Например, задавая количество витков, можно определить напряжение и мощность сердечника, вводя параметры сердечника, можно узнать мощность и электрические характеристики трансформатора.

Расчет импульсного трансформатора

Как и в случае с обычным силовым трансформатором, импульсные также могут быть рассчитаны с помощью онлайн-калькуляторов и различных программ. Формулы будут похожи, но необходимо будет учесть магнитную проницаемость и прочие параметры ферритового сердечника. Потому, что от его свойств напрямую зависит качество и корректность работы готового устройства.

При выполнении расчетов сварочных импульсных трансформаторов при помощи программ, многие из них дают подсказки, представляя мостовые схемы выпрямителей и прочее. Все это намного облегчает процесс, так как традиционными методами он сложен. Но, в общем, принцип остается таким же. А что насчет программ калькуляторов, то их в интернете можно найти большое количество для выполнения расчета любых импульсных или обычных сетевых устройств различной мощности и электрических параметров.

instrument.guru

Расчет тороидального трансформатора

Программный (он-лайн) расчет трансформатора, позволит налету экспериментировать с параметрами и сократить время на разработку. Также можно рассчитать и по формулам, они приведены ниже.

Описание вводимых и расчётных полей программы:

  1. - поле светло-голубого цвета – исходные данные для расчёта,
  2. - поле жёлтого цвета – данные выбранные автоматически из таблиц, в случае клика , поле меняет цвет на светло-голубой и позволяет вводить собственные значения,
  3. - поле зелёного цвета – рассчитанное значение.

Sст ф - площадь поперечного сечения магнитопровода. Рассчитывается по формуле:
Sст = h * (D – d)/2.

Sок ф – фактическая площадь окна в имеющемся магнитопроводе. Рассчитывается по формуле:
Sок = π * d2 / 4.

Зная эти значения, можно рассчитать ориентировочную мощность трансформатора:
Pc max = Bmax *J * Кок * Кст * Sст * Sок / 0.901

J - Плотность тока, см. табл:
Конструкция магнитопровода Плотность тока J, [а/мм кв.] при Рвых, [Вт]
2-15 15-50 50-150 150-300 300-1000
Кольцевая 5-4,5 4,5-3,5 3,5 3,0

Вмах - магнитная индукция, см. табл:
Конструкция магнитопровода Магнитная индукция Вмах, [Тл] при Рвых, [Вт]
5-15 15-50 50-150 150-300 300-1000
Тор 1,7 1,7 1,7 1,65 1,6

Кок - коэффициент заполнения окна, см. табл:
Конструкция магнитопровода Коэффициент заполнения окна Кок при Рвых, [Вт]
5-15 15-50 50-150 150-300 300-1000
Тор 0,18-0,20 0,20-0,26 0,26-0,27 0,27-0,28

Кст - коэффициент заполнения магнитопровода сталью, см. табл.
Конструкция магнитопровода Коэффициент заполнения Кст при толщине стали, мм
0,08 0,1 0,15 0,2 0,35
Тор 0,85 0,88

audiohobby.ru

Простой расчет силового трансформатора | hardware

На этой страничке приведен простой метод расчета параметров трансформатора для сетей питания промышленной частоты (для России это 220V 50 Гц). Это может понадобиться для радиолюбительского творчества, ремонта и модификации трансформаторов. Обратите внимание, что даже если приведенный метод расчета и некоторые уравнения могли быть обобщены, здесь для упрощения вычислений принимались во внимание только классические сердечники трансформаторов с закрытым магнитным потоком, составленные из стальных пластин.

[Шаг 1. Определение размеров магнитопровода]

Когда разрабатывается трансформатор, первый шаг в разработке состоит в выборе подходящего сердечника, чтобы трансформатор мог передать необходимую мощность. Обычно чем больше мощность, тем больше должны быть размеры трансформатора. В действительности нет теоретических или физических ограничений на то, чтобы трансформатор меньшего размера мог передавать большую мощность. Но по практическим соображениям на сердечнике малого размера недостаточно места для размещения всех обмоток, поэтому можно выбрать только лишь сердечник не меньше определенного размера. Хороший базовый выбор может дать следующая эмпирическая формула (для рабочей частоты трансформатора 50 Гц):

P = η * S2 / 14000

Это выражение связывает (допустимую) мощность P трансформатора с площадью поверхности поперечного сечения S, с учетом эффективности сердечника η (греческая буква "eta"). При измерении поверхности поперечного сечения следует удалить 5%, чтобы учесть толщину лака на ферромагнитных пластинах, составляющих сердечник трансформатора. Площадь поперечного сечения S соответствует минимальному сечению магнитного потока в трансформаторе, и S можно определить по размерам участка магнитопровода, на котором расположены обмотки, как показано на рисунке ниже:

S=a*b

Рисунок выше показывает сердечник с двумя петлями магнитного потока, который применяется чаще всего из-за незначительного магнитного поля рассеивания, небольшого размера и технологичности в изготовлении трансформатора. Это так называемый Ш-образный сердечник. Две петли магнитного потока получаются потому, что обмотки в таком трансформаторе находятся в середине трансформатора, и их магнитное поле разветвляется на 2 половины справа и слева от обмотки. Если в Вашем трансформаторе одна петля магнитного потока (это трансформатор наподобие тороидального), то тогда не имеет значения, в каком месте сердечника определять площадь его поперечного сечения.

Эффективность η зависит от материала сердечника, и если Вы не знаете значение этого параметра, то следующая таблица даст грубую подсказку:

Таблица 1. Значение эффективности η и плотности магнитного потока φ для некоторых типов сердечника.

Материал сердечника η (коэффициент) φ (единицы Wb/m2)
Холоднокатаная текстурированная сталь, легированная кремнием (grain-oriented silicon steel), M5 0.88 1.3
То же самое, толщина пластин 0.35 мм, M6 0.84 1.2
Обычная сталь, легированная кремнием, толщина пластин 0.5 мм, M7 0.82 1.1
Обычная кремниевая сталь (или сталь для повышенной прочности) 0.80 1.0
Мягкая низкоуглеродистая сталь (mild steel) 0.70 0.8

Чтобы упростить расчет трансформатора, ниже вставлен онлайн-калькулятор:

В этом калькуляторе уже учтены 5% для уменьшения площади сечения сердечника из-за их лакового покрытия.

[Шаг 2. Определение плотности магнитного потока в сердечнике]

После того, как были определены размеры сердечника, нужно определить плотность магнитного потока φ (греческая буква "phi"). Она тоже зависит от типа материала сердечника, и если Вы не знаете этот параметр, то можно снова воспользоваться таблицей 1. Если предполагается, что трансформатор будет непрерывно работать долгое время, или условия его работы подразумевают плохой теплообмен (плохую вентиляцию), то следует немного снизить плотность магнитного потока (например на 10%). Это снизит потери и трансформатор будет меньше нагреваться, но повысятся затраты на железо сердечника и медь для обмоток, хотя учет подобных затрат может быть важен только для промышленного производства, но не для радиолюбительской практики. Противоположное решение (без снижения плотности магнитного потока) может быть принято если важны затраты на материалы трансформатора, и только если трансформатор не предназначен для работы длительное время на полной мощности.

Как только плотность магнитного потока была определена, по следующей формуле можно вычислить константу трансформатора γ, выражающую количество витков на 1 вольт:

γ = 106 * sqrt(2) / (2 * pi * f * φ * S)

Множитель 106 учитывает, что площадь поперечного сечения сердечника S выражена в мм2. Следует сделать еще несколько замечаний по этой формуле: например, низкие частоты требуют больше витков, и поэтому трансформаторы на 60 Гц обычно получаются меньшего размера, чем трансформаторы на 50 Гц. Таким образом, сниженная плотность магнитного потока (и сниженные потери в сердечнике) потребует больше витков, даже если это кажется парадоксальным. И конечно, чем больше размер сердечника, тем меньше требуется витков: если Вы когда-нибудь видели большие, мощные высоковольтные трансформаторы, используемые энергетическими компаниями для своих высоковольтных линий, то у них имеется всего лишь несколько сотен витков для преобразования многих киловольт, в то время как маленький трансформатор на 230V в Вашем маленьком будильнике содержит тысячи витков.

[Шаг 3. Вычисление числа витков]

Теперь мы знает константу трансформатора γ, и по ней можно очень просто вычислить количество витков N для каждой обмотки трансформатора в зависимости от напряжения обмотки U:

N = γ * U

Обратите внимание, что все напряжения и токи учитываются в СКЗ (эта аббревиатура соответствует английской RMS), в то время как плотность магнитного потока выражена в своем пиковом значении, чтобы избежать насыщения. Этот факт объясняет наличие корня из 2 в формуле вычисления константы трансформатора γ.

Для вторичной обмотки хорошей практикой будет увеличить количество витков примерно на 5%, что скомпенсирует потери энергии в трансформаторе.

Чтобы упростить все расчеты, можно использовать следующий онлайн-калькулятор:

В этом калькуляторе уже учтена поправка 5% для количества витков вторичной обмотки.

Как уже отмечалось, количество витков в трансформаторе зависит от размеров сердечника и плотности магнитного потока в нем, но не от мощности трансформатора. Таким образом, если Ваш трансформатор требует больше одной вторичной обмотки, просто повторите описанное вычисление количества витков для каждой обмотки. Однако в этом случае может потребоваться выбор сердечника большего размера, чтобы на нем поместились все обмотки, или другими словами, следует выбирать размер сердечника по общей мощности, снимаемой со всех вторичных обмоток. Также используйте площадь сечения сердечника достаточно большую, чтобы трансформатор мог передавать требуемую мощность.

[Шаг 4. Как правильно выбрать провода для обмоток трансформатора]

На последнем шаге следует вычислить диаметр провода для каждой обмотки. Чтобы сделать это, для провода выбирается плотность тока c. Хорошим компромиссом будет выбор 2.5 A/мм2. Если выбрать значение c меньше, то для обмоток понадобится больше меди, но в трансформаторе будет меньше потерь: этот вариант подойдет для мощных трансформаторов. Выбор значения c больше приведет к меньшим затратам на провод и удешевит трансформатор, но он будет больше нагреваться, и это может быть допустимо только когда трансформатор используется недолго на своей полной мощности, или на полной мощности понадобится дополнительное охлаждение. Обычно выбирают значение в диапазоне 2..3 A/мм2. Как только была определена плотность тока в проводе, то диаметр провода может быть вычислен по следующей формуле:

d = 2 * sqrt( I / (pi * c) )

Или для c = 2.5 A/мм2:

d = 0.72 * sqrt(I)

Чтобы упростить расчет диаметра провода, используйте следующий онлайн-калькулятор:

[Практика в изготовлении трансформатора]

Теперь, когда все вычисления завершены, начинаются сложности: поместятся ли вычисленные витки обмоток на выбранном сердечнике трансформатора? Ответ непростой, и зависит от множества факторов: сечения и вида провода, качества намотки (виток к витку или "внавал"), наличия и толщины изоляции между слоями обмотки и отдельными обмотками, и так далее. Другими словами, тут некоторый опыт окажется полезнее, чем множество уравнений.

Обычно сложно купить пустой сердечник трансформатора, и поэтому домашние проекты часто начинаются с перемотки старого трансформатора. Не все трансформаторы можно разобрать: некоторые сердечники проклеены смолой, которая слишком прочна, чтобы её удалить, не изгибая пластины сердечника. К счастью, многие трансформаторы можно разобрать, если снять с них верхний кожух, который скрепляет пластины. Кожух обычно снимается, если отогнуть или зашлифовать ушки крепления. Иногда сердечники имеют специальные не залитые краской винты, стягивающие сердечник, такой трансформатор разобрать проще всего. Каждая пластина сердечника должна быть аккуратно удалена, чтобы получить доступ к обмоткам трансформатора. Изогнутые или поцарапанные пластины сердечника следует выбросить, потому что они будут производить лишние потери и дополнительный шум в работе трансформатора.

Если получится, то можно использовать готовую первичную обмотку трансформатора, перемотав только вторичные обмотки. Это возможно, когда первичная обмотка намотана первой, и не закрывает собой вторичные обмотки трансформатора. В принятии решения, стоит ли перематывать или снимать конкретную обмотку, или она должна быть сохранена, полезно узнать количество витков этой обмотки, однако это невозможно, не разматывая её, если обмотка намотана в несколько слоев или "внавал". К счастью, есть трюк для определения количества витков обмоток: перед разборкой сердечника нужно намотать временную обмотку из малого количества витков изолированного провода (например, 10 витков), подключить трансформатор к сети, и измерить напряжение на полученной тестовой обмотке. По измеренному напряжению можно просто рассчитать количество витков на 1 вольт, и по нему достаточно точно вычислить количество витков каждой обмотки по её напряжению, без необходимости разматывать обмотки и считать их витки.

После того, как новые обмотки намотаны, время снова собрать трансформатор, поместив пластины сердечника на свое место. Бывает сложно без дополнительных усилий вернуть все пластины обратно на место, однако даже если одна или две пластины не будут вставлены, то все равно трансформатор будет нормально работать. Но по этой причине при выборе сердечника по площади поперечного сечения следует немного повысить требования к его размерам. Когда на трансформатор подано напряжение сети, важно, чтобы все пластины были при этом плотно сжаты или склеены друг с другом, иначе сердечник трансформатора будет вибрировать и издавать неприятный шум.

Многие трансформаторы имеют пластины сердечника в форме букв E и I (в России их называют Ш-образными сердечниками), наподобие таких, как показаны на картинке выше. Когда собираете трансформатор, такие пластины следует вставлять друг в друга с чередованием E-I на одном слое и I-E на следующем, и так далее. Это минимизирует воздушный зазор в магнитном потоке и повышает взаимосвязь обмоток.

Для обмоток всегда используйте эмалированный провод. Использовать провод в изоляции ПВХ (PVC, это обычные электрические провода) очень плохая идея, потому что слой изоляции у них слишком толстый, будет потеряно слишком много пространства под обмотки. Также ПВХ-изоляция очень плохо проводит тепло и может даже оплавиться, что приведет к замыканиям. Ваш трансформатор быстро перегреется и может выйти из строя.

Всегда размещайте слой изоляции между первичной и вторичной обмотками, чтобы снизить риск удара током при касании вторичных электрических цепей. Для изоляции используйте тонкие материалы, желательно негорючие, которые служат хорошим изолятором и проводником тепла. Часто для межвитковой изоляции используют лакоткань, слюду и пропитанную воском бумагу. Я использую ленту Каптона, и иногда обычную матерчатую изоленту.

Изоляция эмалированного провода хорошо выдерживает напряжение до 1000V (пиковое значение. Когда это возможно, обращайтесь к спецификации производителя. Если напряжение обмоток превышает это значение, то лучше поделить обмотку на несколько слоев, проложив изоляцию между ними.

[Общие выводы]

Самостоятельная намотка или перемотка трансформаторов требуется в специальных случаях ремонта, или когда требуется получить напряжения, которых нет в готовом трансформаторе. Но перед тем, как разбирать трансформатор, делать на нем новые обмотки и собирать его обратно, лучше всего провести некоторые расчеты, чтобы получить нужные результаты с первой попытки и не тратить лишнее время.

[Используемые символы]

Символ Описание Единица измерения
S Площадь поперечного сечения мм2
d Диаметр провода мм
f Рабочая частота трансформатора Гц
I СКЗ тока обмотки A
N Количество витков обмотки количество
P Передаваемая трансформатором мощность VA (Вт)
U СКЗ напряжения обмотки V
γ Количество витков на 1 вольт витков/V
η Эффективность сердечника коэффициент
φ Плотность магнитного потока в сердечнике Wb/m2

Примечание: 1 Wb/m2 = 1 T = 10000 Gauss

[Ссылки]

1. Calculating mains frequency power transformers site:giangrandi.ch.
2. Coil and transformer calculator site:dicks-website.eu.
3. РАСЧЕТ СЕТЕВОГО ТРАНСФОРМАТОРА site:rcl-radio.ru.

microsin.net

Отправить ответ

avatar
  Подписаться
Уведомление о
