Опишите каждую стадию основного процесса получения черных металлов – Опишите каждую стадию основного процесса получения черных металлов.

alexxlab | 03.11.2020 | 0 | Вопросы и ответы

Ребята помогите) — описать нужно каждую стадию…

Производство черных металлов — сложный технологический процесс, который может быть условно разделен на две стадии. На первой стадии получают чугун, а на второй — его перерабатывают в сталь. Чугуном называют сплав железа с углеродом, кроме них в состав сплава могут входить кремний, марганец, сера, фосфор и др. Исходными материалами для производства чугуна являются железные руды, топливо и флюсы. Наиболее часто применяемые железные руды: красный (Fe2O3), магнитный (Fe3O4), бурый (Fe2O3-nh3O), шпатовый (РеСОз) железняки, содержащие 30… 70% железа и пустую породу из различных природных химических соединений (SiO2, А12Оз и др.) и вредные примеси (серы, фосфора). Топливом служит кокс — продукт сухой перегонки (без доступа воздуха) коксующихся каменных углей. Флюсы (плавни) — известняки, доломиты, кварц, песчаники применяют для понижения температуры плавления пустой породы и перевода ее и золы топлива в шлак. Основным способом производства чугуна из руд в настоящее время является доменный процесс, заключающийся в восстановлении железа из руд (оксидов) при высокой температуре и отделении его от пустой породы руды. Чугун выплавляют в доменных печах (9,2) объемом до 5000 м 3, куда руду, кокс и флюсы загружают чередующимися слоями, опускающимися вниз печи под влиянием собственной массы. В нижнюю часть печи — горн через отверстия — фурмы подают под давлением нагретый воздух, необходимый для поддержания горения топлива. Кокс, сгорая в верхней части горна, образует СО2; ij[C+O2=CO2), который поднимается вверх по печи и, встречая на своем пути раскаленный кокс, переходит в оксид углерода: CO2-f-: -f-C=2CO. Оксид углерода восстанавливает оксиды железа до чистого железа по схеме Fe2O3->-F3O4-» -FeO-> -HFe. Этот процесс может быть представлен следующими реакциями: 3F9Q3+; + СО=2F3O4+ СО2; 2Fe3O4+2CO=6FeO+2CO>; 6FeO+6CO=6Fe+6CO2. В нижней части печи часть восстановленного железа соединяется с углеродом и образуется карбид железа Fe3C (науглероживание железа). Затем происходит расплавление науглерржен-ного металла, который стекает в горн доменной печи, при этом насыщение железа углеродом продолжается. В результате плавления происходит восстановление не только железа, но и других элементов, находящихся в руде (Si, Mn, P), которые, а также часть серы в виде FeS переходят в чугун. В горн стекает также расплавленый шлак и всплывает над чугуном, так как его плотность меньше, чемчугуна. Расплавленные чугун и шлак периодически выпускают через специальные отверстия — чугунную и шлаковую летки, сначала шлак, а затем — чугун. К прогрессивным процессам развития доменного производства следует отнести улучшение подготовки шихты за счет дробления, тщательной промывки, сортировки и обогащения железных руд, которое производится, например, путем магнитной сепарации. Широко развивается производство агломерата путем спекания мелочи руды в более крупные куски. Объем доменных печей достиг 5 тыс. М3, что обеспечило улучшение коэффициента использования полезного объема, снижение расхода топлива на 1 т передельного чугуна. Получают большое развитие механизация и автоматизация основных процессов при производстве чугуна. В доменном процессе широко используется повышенное давление и более высокий нагрев дутья, автоматическое регулирование температур, снижение влажности дутья, промывка углей перед коксованием, а также кислород для интенсификации процессов производства. В результате доменной плавки могут быть получены различные виды чугунов: передельные (80… 90%), идущие в основном на производство стали; литейные (8… 18%), предназначаемые для получения чугунных отливок; ферросплавы. (2… 3%), содержащие повышенное количество марганца, кремния. Ферросплавы применяют как добавки при производстве стали.

tutresheno.ru

Этапы выплавки стали | Металлургический портал MetalSpace.ru

Первый этап

На этом этапе идет расплавление шихты и нагрев жидкого металла. Температура металла невысока. Начинается интенсивное окисление железа, так как оно содержится в наибольшем количестве в чугуне и по закону действующих масс окисляется в первую очередь. Одновременно начинает окис-лятся примеси Si, P, Mn. Образующийся оксид железа (FeO) при высоких температурах растворяется в железе и отдает свой кислород более активным элементом (примесям в чугуне), окисляя их. Чем больше оксида железа содержится в жидком металле, тем активнее окисляются примеси. Для ускорения окисления примесей в сталеплавильную печь добавляют железную руду, окалину, содержащие оксиды же-леза.

Скорость окисления примесей зависит не только от их концентрации, но и от температуры металла и подчиняется принципу, в соответствии с которым хи-мические реакции, выделяющие теплоту, протекают интенсивнее при более низких температурах, а реакции поглощающие теплоту, протекают активнее при высоких температурах. Поэтому в начале плавки, когда температура металла невысока, интенсивнее идут процессы окисления кремния, фосфора, марганца, протекающие с выделением теплоты, а углерод интенсивно окисляется только при высокой температуре металла.

Наиболее важной задачей этого этапа является удаление фосфора. Для этого необходимо проведение плавки в основной печи, в которой можно использовать основной шлак, содержащий СаО, применяемый для удаления фосфора. В ходе плавки фосфорный ангидрид Р₂О₅ образует с оксидом железа нестойкое соединение (FeO)₃⋅Р₂О₅. Оксид кальция СаО более сильное основание, чем оксид железа. Поэтому при невысоких температурах он связывает ангидрид Р₂О₅ в прочное соединение , (CaO)⋅Р₂О₅ переводя его в шлак. Для удаления фосфора из металла шлак должен содержать достаточное количество оксида железа FeO. Для повышения содержания FeO в шлаке в сталеплавильную печь в этот период плавки добавляют железную руду, окалину, наводя железистый шлак. По мере удаления фосфора из металла в шлак содержание его в шлаке возрастает. В соответствии с законом распределения, когда вещество растворяется в двух несмешивающихся жидкостях, распределение его между этими жидкостями происходит до установления определенного соотношения постоянного для данной температуры. Поэтому удаление фосфора из металла замедляется и для более полного удаления фосфора из металла шлак, содержащий фосфор удаляют, и наводят новый со свежими добавками (CaO).

Второй этап

Этап начинается по мере прогрева металлической ванны до более высоких температур, чем на первом этапе. При повышении температуры более интенсивно протекает реакция окисления углерода, проходящая с поглощением тепла. Для окисления углерода на этом этапе в металл вводят зна-чительное количество руды, окалины или вдувают кислород.

Образующийся в металле оксид железа реагирует с углеродом и пузырьки оксида углерода СО выделяются из жидкого металла, вызывая кипение ванны. При кипении ванны:

• уменьшается содержание углерода в металле;
• выравнивается температура и состав ванны;
• удаляются частично неметаллические включения в шлак.
• Все это способствует повышению качества металла.

В этот же период создаются условия для удаления серы из металла. Сера в ванне находится в виде сульфида железа, растворенного в металле [FeS] и шла-ке (FeS). Чем выше температура, тем большее количество FeS растворяется в шлаке или больше серы переходят из металла в шлак. Сульфид железа, раство-ренный в шлаке, взаимодействует с оксидом кальция СаО, также растворенным в шлаке, образуя соединение CaS, которое растворимо в шлаке, но не растворя-ется в металле. Таким образом сера удаляется в шлак.

Третий этап

Этот этап является завершающим, в котором производится раскисление и, если требуется, легирование стали. Раскисление представляет собой технологическую операцию, при которой растворенный в металле кислород переводится в нерастворимое соединение и удаляется из металла. При плавке повышенное содержание кислорода в металле необходимо для окисления примесей. В готовой же стали кислород является нежелательной примесью, так как понижает механические свойства стали, особенно при высоких температурах.

Для раскисления стали используют элементы-ракислители, обладающие большим сродством к кислороду, чем железо. В качестве раскислителей используют марганец, кремний, алюминий. Существует несколько способов раскисления стали. Наиболее широко применяются:

• осаждающий способ;
• диффузионный.

Осаждающий способ

Раскисление по этому способу осуществляют введением в жидкую сталь раскислителей (ферромарганца, ферросилиция, алю-миния), содержащих Mn, Si, Al. В результате раскисления образуются оксиды MnO, SiO₂, Al₂O₃, которые имеют меньшую плотность, чем сталь, и удаляются в шлак. Однако часть оксидов не успевает всплыть и удалится из металла, что понижает его свойства. Этот способ называют иногда глубинным, так как рас-кислители вводятся в глубину металла.

Диффузионный способ

По этому способу раскисление осуществляют раскислением шлака. Ферромарганец, ферросилиций и другие раскислители загружают в мелкоизмельченном виде на поверхность шлака. Раскислители, восстанавливая оксид железа, уменьшают его содержание в шлаке. В соответс-твии с законом распределения оксид железа, растворенный в стали, начнет пе-реходить в шлак. Образующиеся при таком способе раскисления оксиды остаю-тся в шлаке, а восстановленное железо переходит в сталь, что уменьшает в ней содержание неметаллических включений повышает ее качество.

Ввиду того, что скорость процесса перемещения кислорода из металла в шлак определяется скоростью его диффузии в металле, этот способ имеет и не-которые недостатки. Из-за малой скорости диффузии кислорода в металле про-цесс удаления кислорода идет медленно, возрастает продолжительность плавки. В зависимости от степени раскисленности различают стали:

• кипящие;
• спокойные;
• полуспокойные.

Кипящая сталь

Это сталь, выплавленная без проведения операции рас-кисления. При разливке такой стали и при ее постепенном охлаждении в излож-нице будет протекать реакция между растворенными в металле кислородом и углеродом
[O]+[C]=CO_г

Образующиеся при этом пузырьки оксида углерода СО будут выделятся из кристаллизующегося слитка, и металл будет бурлить. Такую сталь называют кипящей. Кипящая сталь практически не содержит неметаллических включений, представляющих продукты раскисления. Поэтому она обладает хорошей пластичностью.

Спокойная сталь

Это сталь, полученная после проведения операции рас-кисления. Такая сталь при застывании в изложнице ведет себя спокойно, из нее не выделяются газы. Такую сталь называют спокойной.
Полуспокойная сталь. Сталь имеет промежуточную раскисленность между спокойной и кипящей. Раскисление ее проводят частично, удаляя из нее не весь кислород. Оставшийся кислород вызывает кратковременное кипение металла в начале его кристаллизации. Такую сталь называют полуспокойной.

Легированные стали

Легированием называют процесс присадки в сталь специальных (легирующих) элементов с целью получить так называемую леги-рованную сталь с особыми физико-химическими или механическими свойствами. Легирование осуществляют введением ферросплавов или чистых металлов в необходимом количестве в сплав. Легирующие элементы, сродство к кислороду которых меньше, чем у же-леза (Ni, Cu, Co, Mo), при плавке и разливке практически не окисляются и по-этому их вводят в печь в любое время плавки. Легирующие элементы, у которых сродство к кислороду больше, чем у железа (Si, Mn, Al и др.), вводят в металл после или одновременно с раскислением.

ПОДЕЛИСЬ ИНТЕРЕСНОЙ ИНФОРМАЦИЕЙ

metalspace.ru

Технология производства черных металлов

Современное производство строительных материалов

Производство черных металлов из железной руды — сложный технологический процесс, который может быть условно разделен на две стадии. На первой стадии получают чугун, а на второй — его перерабатывают в сталь. Чугуном называют сплав железа с углеродом (2… 6,67 %), кроме них в состав сплава могут входить кремний, марганец, сера, фосфор и др. Исходными материалами для производства чугуна являются железные руды, топливо и флюсы. Наиболее часто применяемые железные руды: красный (Fe2O3), магнитный (Fe3O4), бурый (Fe2O3-nh3O), шпатовый (РеСОз) железняки, содержащие 30…70 % железа и пустую породу из различных природных химических соединений (SiO2, А12Оз и др.) и вредные примеси (серы, фосфора). Топливом служит кокс — продукт сухой перегонки (без доступа воздуха) коксующихся каменных углей. Флюсы (плавни) — известняки, доломиты, кварц, песчаники применяют для понижения температуры плавления пустой породы и перевода ее и золы топлива в шлак. Основным способом производства чугуна из руд в настоящее время является доменный процесс, заключающийся в восстановлении железа из руд (оксидов) при высокой температуре и отделении его от пустой породы руды.

Чугун выплавляют в доменных печах (9.2) объемом до 5000 м3, куда руду, кокс и флюсы загружают чередующимися слоями, опускающимися вниз печи под влиянием собственной массы. В нижнюю часть печи — горн через отверстия — фурмы подают под давлением нагретый воздух, необходимый для поддержания горения топлива. Кокс, сгорая в верхней части горна, образует СО2 ;ij[C+O2 = CO2), который поднимается вверх по печи и, встречая на своем пути раскаленный кокс, переходит в оксид углерода: CO2-f-: – f-C=2CO. Оксид углерода восстанавливает оксиды железа до чистого железа по схеме Fe2O3->-F3O4-»-FeO-> – HFe. Этот процесс может быть представлен следующими реакциями: 3F9Q3+ ;+ СО = 2F3O4 + СО2; 2Fe3O4+2CO=6FeO+2CO>; 6FeO+6CO = 6Fe+6CO2. В нижней части печи часть восстановленного железа соединяется с углеродом и образуется карбид железа Fe3C (науглероживание железа). Затем происходит расплавление науглерржен-ного металла, который стекает в горн доменной печи, при этом насыщение железа углеродом продолжается. В результате плавления происходит восстановление не только железа, но и других элементов, находящихся в руде (Si, Mn, P), которые, а также часть серы в виде FeS переходят в чугун. В горн стекает также расплавленый шлак и всплывает над чугуном, так как его плотность меньше, чем чугуна. Расплавленные чугун и шлак периодически выпускают через специальные отверстия — чугунную и шлаковую летки, сначала шлак, а затем — чугун. Объем доменных печей достиг 5 тыс. м3, что обеспечило улучшение коэффициента использования полезного объема, снижение расхода топлива на 1 т передельного чугуна. Получают большое развитие механизация и автоматизация основных процессов при производстве чугуна. В доменном процессе широко используется повышенное давление и более высокий нагрев дутья, автоматическое регулирование температур, снижение влажности дутья, промывка углей перед коксованием, а также кислород для интенсификации процессов производства. В результате доменной плавки могут быть получены различные виды чугунов: передельные (80…90%), идущие в основном на производство стали; литейные (8…18 %), предназначаемые для получения чугунных отливок; ферросплавы. (2…3%), содержащие повышенное количество марганца, кремния. Ферросплавы применяют как добавки при производстве стали.

Технология производства высокообжиговых гипсовых вяжущих веществ

Гипсовые вяжущие материалы, воздушные вяжущие материалы, получаемые на основе полуводного сульфата кальция либо безводного сульфата кальция (ангидритовые вяжущие). По условиям термической обработки, а также по скорости схватывания и твердения гипсовые вяжущие материалы делятся на 2 …

Кровельные и гидроизоляционные материалы на битумной основе

Материалы, предназначенные для предохранения конструкций и инженерных сооружений от действия воды, называют гидроизоляционными. В зависимости от применяемого вяжущего гидроизоляционные мате-риалы подразделяют на битумные, дегтевые и полимерные. По способу нанесения их …

Органо-минеральные добавки

Комплексные добавки, получаемые при объединении активных минеральных компонентов и органических модификаторов, называют органоминеральными добавками (ОМД). Использование органоминеральных добавок в бетонах произвело революцию в строительном производстве. Бетоны, в состав которых могут …

msd.com.ua

Технологический процесс производства меди

Медь, относимая по классификации к цветным металлам, стала известной в глубокой древности. Ее производство человек освоил раньше, чем железо. Это объяснимо как частым ее нахождением на земной поверхности в доступном состоянии, так и относительной легкостью производства меди путем извлечения ее из соединений. Свое название Cu она получила от острова Кипра, где древняя технология производства меди получила большое распространение.

Благодаря своей высокой электропроводимости (медь из всех металлов – вторая после серебра) она считается особенно ценным электротехническим материалом. Хотя электропровод, на который ранее шло до 50% мирового производства меди, сегодня чаще всего изготовляют из более доступного алюминия. Медь, наряду с большинством прочих цветных металлов, считается все более дефицитным материалом. Это связано с тем, что сегодня называются богатыми те руды, что содержат около 5% меди, а основная ее добыча ведется переработкой 0,5%-ных руд. В то время как в прошлые века эти руды содержали от 6 до 9% Cu.





Медь относят к тугоплавким металлам. При плотности в 8,98 г/см3 ее температуры плавления и кипения составляют соответственно 1083°C и 2595°C. В соединениях она обычно присутствует с валентностью I или II, реже встречаются соединения с трехвалентной медью. Соли одновалентной меди чуть окрашенные или совсем без цвета, а двухвалентная медь дает своим солям в водном растворе характерную окрашенность. Чистая медь представляет собой тягучий металл красноватого или розового (на изломе) цвета. В просвете тонкогом слоя она может казаться зеленоватой или голубой. Большинство соединений меди имеют такие же цвета. Этот металл присутствует в составе множества минералов, из них при производстве меди в России применяют только 17. Самое большое место в этом отводится сульфидам, самородной меди, сульфосолям и карбонатам (силикатам).

В сырье заводов по производству меди помимо руд входят еще медные сплавы из отходов. Чаще всего они включают от 1 до 6% меди в соединениях серы: халькозине и халькопирите, ковелине, гидрокарбонатах и оксидах, медном колчедане. Также руды, наряду с пустой породой, включающей карбонаты кальция, магния, силикатов, пирит и кварц, могут содержать компоненты таких элементов, как: золото, олово, никель, цинк, серебро, кремний и др. Не считая самородных руд, включающих медь в доступном виде, все руды подразделяются на сульфидные или окисленные, а также смешанные. Первые получаются как результат реакций окисления, а вторые считаются первичными.



Способы производства меди



Среди способов производства меди из руд с концентратами выделяют пирометаллургический метод и гидрометаллургический. Последний не получил широкого распространения. Это продиктовано невозможностью одновременного с медью восстановления прочих металлов. Он используется для обработки окисленной или самородной руды с бедным содержанием меди. Отличаясь от него, пирометаллургический способ позволяет разработку любого сырья с извлечением всех компонентов. Очень эффективен он для подвергающихся обогащению руд.

Основной операцией такого процесса производства меди служит плавка. При ее производстве используют медные руды или их обожженные концентраты. В ходе подготовки к данной операции схемой производства меди предусмотрено их обогащение способом флотации. При этом руды, содержащие наряду с медью ценные элементы: теллур или селен, золото с серебром, стоит обогащать в целях одновременного перехода данных элементов в медный концентрат. Образованный таким методом концентрат может содержать до 35% меди, столько же железа, до 50% серы, а также пустую породу. Обжигу он подвергается в целях снижения до приемлемого содержания в нем серы.





Концентрат обжигается в преимущественно окислительной среде, что позволяет удалить примерно половины содержания серы. Полученный таким образом концентрат при переплавке дает довольно содержательный штейн. Еще обжиг помогает снизить вдвое расход топлива отражательной печью. Достигается это при качественном смешении состава шихты, обеспечивающем ее нагревание до 600ºС. Но богатые медью концентраты лучше перерабатывать, не обжигая, так как после этого возрастают утраты меди с пылью и в шлаке.

Итогом такой последовательности производства меди является деление объема расплава надвое: на штейн-сплав и шлак-сплав. Первую жидкость, как правило, составляют медные сульфиды и железные, вторую – окислы кремния, железа, алюминия и кальция. Переработку концентратов в сплав штейн ведут при помощи электрической либо отражательной печей различных видов. Чисто медные либо сернистые руды лучше плавить с помощью шахтных печей. К последним также стоит применить медно-серное плавление, позволяющее улавливать газы, одновременно извлекая серу.

В специальную печь небольшими порциями загружаются медные руды с кокс, а также известняки и оборотные продукты. Верхняя часть печи создает восстановительную атмосферу, нижняя часть – окислительную. По мере расплавления нижнего слоя масса медленно спускается вниз для встречи с разогретыми газами. Верхняя часть печи нагрета до 450 ºС, а температура отходящих газов составляет 1500 ºС. Это необходимо при создании условий очищения от пыли еще до того, как начнется выделение паров с серой.





В результате такой плавки получают штейн, включающий от 8 до 15% меди, шлак, главным образом содержащий известь с железным силикатом, а еще колошниковый газ. Из последнего после предварительного осаждения пыли удаляют серу. Задача увеличения в штейн-сплаве процента Cu при производстве меди в мире решается применением сократительной плавки. Она заключается в помещении в печь наряду со штейном кокса, флюса из кварца, известняка.

При нагревании смеси происходит процесс восстановления медных окисей и железных оксидов. Сплавляемые друг с другом железные и медные сульфиды составляют штейн первоначальный. Расплавляемый железный силикат при стекании вдоль поверхностей откосов принимают в себя прочие компоненты, пополняя шлак. Результатом такой плавки является получение обогащенного штейна со шлаком, включающих медь до 40% и 0,8% соответственно. Драгоценные металлы, такие как серебро с золотом, почти не растворяясь в сплаве шлака, целиком оказываются в сплаве штейна.



Производство черной и рафинированной меди



В ходе добычи черновой меди производством предусмотрено продувание штейн-сплава в конвертере бокового дутья воздухом. Это необходимо, чтобы окислить соединенное с серой железо и перевести его в состав шлака. Данная процедура называется конвертированием, она подразделяется на две стадии.

Первая состоит в изготовлении белого штейна посредством окисления железного сульфида с помощью флюса из кварца. Скапливающийся шлак удаляют, а на его место помещают очередную порцию первоначального штейна, восполняя постоянный объем его в конвертере. При этом в конвертере по ходу удаления шлака остается только белый штейн. Он содержит преимущественно сульфиды меди.





Следующей частью процесса конвертирования служит непосредственное изготовление черновой меди посредством переплавки белого штейна. Она получается путем окисления медного сульфида. Получаемая в ходе продувания медь черновая состоит уже на 99% из Cu с незначительным добавлением серы и различных металлов. При этом она еще не годится для технического использования. Поэтому после конвертирования к ней обязательно применяют метод рафинирования, т.е. очищения от примесей.







В производствах рафинированной меди требуемого качества медь черновая подвергается сначала огневому, потом электролитическому воздействию. Посредством его вместе с исключением ненужных примесей получают также содержащиеся в ней ценные компоненты. Для этого черновую медь на огневой стадии погружают в те печи, что применяют при переплавке концентрата меди в сплав штейна. А для электролиза необходимы специальные ванны, их изнутри покрывают винипластом либо свинцом.

Целью огневой стадии рафинирования является первичное очищение меди от примесей, необходимое для подготовки ее к следующей стадии рафинирования – электролитической. Из расплавляемой огневым методом меди вместе с растворенными газами и серой удаляются кислород, мышьяк, сурьма, железо и прочие металлы. Полученная таким способом медь может включать незначительное содержание селена с теллуром и висмутом, что ухудшает ее электропроводность и способность к обработке. Эти свойства особенно ценны для изготовления продукции из меди. Поэтому к ней применяют электролитическое рафинирование, позволяющее получение меди, пригодной для электротехники.





В ходе электролитического рафинирования анод, отливаемый из меди, прошедшей огневую стадию рафинирования, и катод из тонколистовой меди поочередно погружаются в ванну с сернокислым электролитом, через которую пропускают ток. Эта операция позволяет качественное очищение меди от вредных примесей с одновременным извлечением сопутствующих ценных металлов из анодной меди, являющей сплавом многих компонентов. Итогом такого рафинирования служит производство катодной меди особой чистоты, содержащей до 99,9% Cu, получение шлама, содержащего ценные металлы, селен с теллуром, а также загрязненного электролита. Он может быть использован для изготовления медного и никелевого купороса. Помимо этого неполное химическое растворение компонентов анода дает анодный скрап.

Электролитическое рафинирование выступает основным способом получения технически ценной меди для промышленности. В относящейся к странам-лидерам по производству меди России с ее помощью изготавливают кабельнопроводниковые изделия. Чистая медь широко применяется в электротехнике. Здесь также большое место занимают медные сплавы (латунь, бронза, мельхиор и др.) с цинком, железом, оловом, марганцем, никелем, алюминием. Медные соли нашли спрос в сельском хозяйстве, из них получают удобрения, катализаторы синтеза и средства для уничтожения вредителей.





promplace.ru

Основы технологии черных металлов – Металлы и металлические изделия

Основы технологии черных металлов

Основной способ производства черных металлов — получение чугуна из руды и последующая его переработка в сталь. Для получения стали используют также металлолом. В последние годы начало развиваться непосредственное получение стали из железных руд.

Производство чугуна. Чугун получают в доменных печах высокотемпературной (до 1900 °С) обработкой смеси железной руды, твердого топлива (кокса) и флюса. Флюс (обычно известняк СаС03) необходим для перевода в расплавленное состояние пустой породы (состоящей в основном из Si02 и А1203), содержащейся в руде, и золы от сжигания топлива. Эти компоненты, сплавляясь друг с другом, образуют доменный шлак, который представляет собой в основном смесь силикатов и алюминатов кальция, близкую по составу к портландцементу.

Доменная печь — очень большое инженерное сооружение. Полезный объем печи — 2000…3000 м3, а суточная производительность — 5000…7000 т. В печь (рис. 7.1) сверху через устройство 3 загружают шихту, а снизу через фурмы 7 подают воздух. По мере продвижения шихты вниз ее температура поднимается. Кокс, сгорая в условиях ограниченного доступа кислорода, образует СО, который, взаимодействуя с оксидами железа, восстанавливает их до чистого железа, окисляясь до С02. Железо плавится и при этом растворяет в себе углерод (до 5 %), превращаясь в чугун. Расплавленный чугун 9 стекает в низ печи, а расплав шлака 2, как более легкий, находится сверху чугуна. Чугун и шлак периодически выпускают через летки 1 и 8 в ковш. На каждую тонну чугуна получается около 0,6 т огненно-жидкого шлака.

Доменный шлак — ценное сырье для получения строительных материалов: шлакопортландцемента, пористого заполнителя для бетонов — шлаковой пемзы, шлаковой ваты и др.

Чугун главным образом (около 80 ) идет для производства стали, остальная часть чугуна используется для получения литых чугунных изделий.

В зависимости от состава различают белый и серый чугуны. Белый чугун твердый и прочный, содержит большое количество цементита; в сером из-за присутствия кремния цементит не образуется и углерод выделяется в виде графита.

Производство стали. Сталь получают из чугуна и железного металлолома и специальных добавок, в том числе и легирующих элементов, плавлением в мартеновских печах, конверторах или электрических печах.

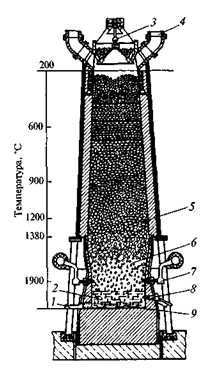

Рис. 7.1. Схема доменной печи:
1 — летка для выпуска жидкого чугуна; 2 — расплавленный шлак; 3 — загрузочное устройство; 4 — газоотводная труба; 5 — капли расплавленного чугуна; 6 — капли шлакового расплава; 7 — фурма для подачи воздуха; 8 — летка для выпуска расплавленного шлака; 9 — жидкий чугун

Выплавка стали — сложный процесс, складывающийся из целого ряда химических реакций между сырьевой шихтой, добавками и топочными газами. Выплавленную сталь разливают на слитки или перерабатывают в заготовки методом непрерывной разливки.

Изготовление стальных изделий. Стальные слитки — полуфабрикат, из которого различными методами получают необходимые изделия. В основном применяют обработку стали давлением: металл под действием приложенной силы деформируется, сохраняя приобретенную форму. При обработке металла давлением практически нет отходов. Для облегчения обработки сталь часто предварительно нагревают. Различают следующие виды обработки металла давлением: прокатка, прессование, волочение, ковка, штамповка.

Наиболее распространенный метод обработки — прокатка; им обрабатывается более 70 получаемой стали.

При прокатке стальной слиток пропускают между вращающимися валками прокатного стана, в результате чего заготовка обжимается, вытягивается и в зависимости от профиля прокатных валков приобретает заданную форму (профиль). Прокатывают сталь в основном в горячем состоянии. Сортамент стали горячего проката — сталь круглая, квадратная, полосовая, уголковая равнобокая и неравнобокая, швеллеры, двутавровые балки, шпунтовые сваи, трубы, арматурная сталь гладкая и периодического профиля и др.

При волочении заготовка последовательно протягивается через отверстия (фильеры) размером меньше сечения заготовки, вследствие чего заготовка обжимается и вытягивается. При волочении в стали появляется так называемый наклеп, который повышает ее твердость. Волочение стали обычно производят в холодном состоянии, при этом получают изделия точных профилей с чистой и гладкой поверхностью. Способом волочения изготовляют проволоку, трубы малого диаметра, а также прутки круглого, квадратного и шестиугольного сечения.

Ковка — обработка раскаленной стали повторяющимися ударами молота для придания заготовке заданной формы. Ковкой изготовляют разнообразные стальные детали (болты, анкеры, скобы и т. д.).

Штамповка — разновидность ковки, при которой сталь, растягиваясь под ударами молота, заполняет форму штампа. Штамповка может быть горячей и холодной. Этим способом можно получать изделия очень точных размеров.

Прессование представляет собой процесс выдавливания находящейся в контейнере стали через выходное отверстие (очко) матрицы. ]J Исходным материалом для прессования служит литье или прокатные заготовки. Этим способом можно получать профили различного сечения, в том числе прутки, трубы небольшого диаметра и разнообразные фасонные профили.

Холодное профилирование — процесс деформирования листовой или круглой стали на прокатных станах. Из листовой стали получают гнутые профили с различной конфигурацией в поперечнике, а из круглых стержней на станках холодного профилирования путем сплющивания — упрочненную холодносплющенную арматуру.

Читать далее:
Коррозия металлов и способы защиты от нее
Цветные металлы и сплавы
Соединение стальных конструкций
Стальная арматура
Стальной прокат и стальные конструкции
Термическая обработка стали
Углеродистые и легированные стали
Свойства сталей
Строение и свойства железоуглеродистых сплавов
Общие сведения о металлах и сплавах

stroy-server.ru

Металлургическое производство и его этапы | Metall

20/09/2015

С тех пор как люди узнали металлы и научились их обрабатывать, жизнь принципиально изменилась. Это касается различных сфер, ведь куда ни посмотри, практически везде можно увидеть те, или иные металлические изделия. Со временем, изменились, и способы обработки металлов, и усовершенствовались технологии изготовления металлических изделий. Сейчас металлургия это очень солидная отрасль, которая обеспечивает своей продукцией многие сферы народного хозяйства и даже сложно себе представить, как без нее обходились ранее. Металлургические комбинаты представляют собой предприятия полного цикла, которые занимаются как добычей, так и переработкой металлических руд.

Продукция, выпускаемая металлургическими комбинатами, находит свое применение в машиностроительной отрасли, строительстве и пищевой промышленности, транспорте и многих других отраслях. Нужно сказать, что требования, предъявляемые к продукции металлургических комбинатов, постоянно растут и это становится причиной необходимости проведения модернизации производственных мощностей. В данной ситуации многое зависит от того, насколько владельцы предприятий готовы развивать свое производство, так как вложения в модернизацию потребуют определенного времени на возмещение, но долгосрочная перспектива того стоит. Можно сказать, что металлургические предприятия, в развитых странах являются одними из основных поставщиков налоговых отчислений, да и вообще основой экономики.

Как известно, металлургические предприятия занимаются производством изделий из черных и цветных металлов, и черная металлургия включает три этапа. На первом этапе, который называется доменным, происходит добыча металла из руды, далее идет сталеплавильный этап и прокатный. Доменный этап предполагает горячую обработку сырья в специальных доменных печах, после чего происходит, собственно выплавка стали. Прокатный этап предполагает обработку полученного металла с помощью горячей, или холодной обработки. Главными производствами, которые развернуты на металлургическом комбинате, являются доменные цеха, сталелитейные, а также прокатные. В каждом из них используется специальное оборудование, с помощью которого и происходит процесс добычи и обработки металла.

На заметку: Для того чтобы создать привлекательный интерьер в помещении, совершенно необязательно приобретать дорогостоящие материалы отделки, можно обойтись более дешевыми, но не менее функциональным и красочным вариантом и это использование самоклеящейся пленки. Приобрести такую пленку можно на http://moskva.all.biz/plenka-pet-bgg1065042 и она представляет собой двухслойный материал, на поверхность которого можно наносить различные изображения, в соответствии с дизайнерскими решениями по отделке.

Читайте также

a-kranm.com

Ребята помогите) -описать… | Reshalkino

1. Ребята помогите) -описать нужно каждую стадию основного процесса получения чёрных металлов….оченьнужно….



2. Производство черных металлов  — сложный технологический процесс, который может быть условно разделен на две стадии. На первой стадии получают чугун, а на второй — его перерабатывают в сталь.Чугуном называют сплав железа с углеродом, кроме них в состав сплава могут входить кремний, марганец, сера, фосфор и др. Исходными материалами для производства чугуна являются железные руды, топливо и флюсы. Наиболее часто применяемые железные руды: красный (Fe2O3), магнитный (Fe3O4), бурый (Fe2O3-nh3O), шпатовый (РеСОз) железняки, содержащие 30…70 % железа и пустую породу из различных природных химических соединений (SiO2, А12Оз и др.) и вредные примеси (серы, фосфора). Топливом служит кокс — продукт сухой перегонки (без доступа воздуха) коксующихся каменных углей. Флюсы (плавни) — известняки, доломиты, кварц, песчаники применяют для понижения температуры плавления пустой породы и перевода ее и золы топлива в шлак. Основным способом производства чугуна из руд в настоящее время является доменный процесс, заключающийся в восстановлении железа из руд (оксидов) при высокой температуре и отделении его от пустой породы руды.Чугун выплавляют в доменных печах (9.2) объемом до 5000 м3, куда руду, кокс и флюсы загружают чередующимися слоями, опускающимися вниз печи под влиянием собственной массы. В нижнюю часть печи — горн через отверстия — фурмы подают   под   давлением нагретый воздух, необходимый для поддержания горения топлива.Кокс, сгорая в верхней части горна, образует СО2 ;ij[C+O2 = CO2), который поднимается вверх по печи и, встречая на своем пути раскаленный кокс, переходит в оксид углерода: CO2-f-: -f-C=2CO. Оксид углерода восстанавливает оксиды железа до чистого железа по схеме Fe2O3->-F3O4-»-FeO-> -HFe. Этот процесс может быть представлен следующими реакциями: 3F9Q3+ ;+ СО = 2F3O4 + СО2; 2Fe3O4+2CO=6FeO+2CO>; 6FeO+6CO = 6Fe+6CO2.   В нижней части печи часть восстановленного железа соединяется с углеродом и образуется карбид железа Fe3C (науглероживание железа). Затем происходит расплавление науглерржен-ного металла, который стекает в горн доменной печи, при этом насыщение железа углеродом продолжается. В результате плавления происходит восстановление не только железа, но и других элементов, находящихся в руде (Si, Mn, P), которые, а также часть серы в виде FeS переходят в чугун. В горн стекает также расплавленый шлак и всплывает над чугуном, так как его  плотность  меньше,   чемчугуна. Расплавленные чугун и шлак периодически выпускают через специальные отверстия — чугунную и шлаковую летки, сначала шлак, а затем — чугун.К прогрессивным   процессам развития   доменного   производства следует отнести улучшение подготовки   шихты за счет   дробления, тщательной промывки, сортировки и обогащения железных руд, которое производится, например, путем магнитной сепарации. Широко развивается производство агломерата путем спекания мелочи руды в более крупные куски. Объем доменных печей достиг 5 тыс. м3, что обеспечило улучшение коэффициента использования полезного объема, снижение расхода топлива на 1 т передельного чугуна. Получают большое развитие механизация и автоматизация основных процессов при производстве чугуна. В доменном процессе широко используется повышенное давление и более высокий нагрев дутья, автоматическое регулирование температур, снижение влажности дутья, промывка углей перед коксованием, а также кислород для интенсификации процессов производства.
   В результате доменной плавки могут быть получены различные виды чугунов: передельные (80…90%), идущие в основном на производство стали; литейные (8…18 %), предназначаемые для получения чугунных отливок; ферросплавы. (2…3%), содержащие повышенное количество марганца, кремния. Ферросплавы применяют как добавки при производстве стали.



Поделиться этой страницей

reshalkino.ru
