Трансформаторы ОСМ: особенности и расшифровка

Трансформатор ОСМ предназначен для работы в однофазной цепи переменного тока 50 Гц. Прибор обеспечивает электричеством требуемого значения системы местного освещения, выпрямители (двухполупериодной схемы), охранные коммуникации. Спросом пользуется трансформатор серии ОСМ1. Что собой представляют данные приборы, технические характеристики и особенности эксплуатации будут рассмотрены далее.

Особенности

Понижающие трансформаторы ОСМ имеют мощность 0,063-4 кВА. Напряжение первичного контура составляет 220-660 В. При этом вторичная обмотка выдает электрический ток с показателями 12-230 В. Описание работы, устройство и особенности эксплуатации указаны в соответствующих стандартах. Это трансформатор понижающий.

КПД прибора зависит от номинальной мощности. Официальный справочник раскрывает информацию о представленном оборудовании. Чем выше мощность, тем меньше потерь электроэнергии определяется в трансформаторах. КПД может колебаться от 83 до 96,5%. Номинальная мощность влияет на габариты, стоимость трансформаторов, не зависимо от производителя оборудования.

Пользуются спросом в различных областях человеческой деятельности трансформатор ОСМ 0,063; 0,25; 0,4; 1,6; 2,5; 4 кВА. В зависимости от показателя мощности отличается способ установки. Любой производитель предполагает в трансформаторе от 0,063 до 1 кВА монтаж в вертикальном и горизонтальном положении. Если мощность превышает 1 кВА, установка возможна исключительно на горизонтальную поверхность.

Конструкция

Понижающими трансформаторами различных производителей осуществляется работа при использовании определенной конструкции. Сердечник выполнен из специальной электротехнической стали. Магнитопривод отличается витой разрезной конфигурацией. Каркасная конструкция имеет катушки. Обмотка выполнена из медного провода и устойчивой к высоким температурам изоляцией.

Отделения активной части в собранном виде пропитывается специальным электроизоляционным лаком. Вещество не допускает попадание внутрь влаги, загрязнений. Оборудование одного вида, предназначенные для разных климатических зон, отличаются только защитным покрытием. Особенности создания подобного оборудования регулирует соответствующий ГОСТ. В нем четко прописаны условия эксплуатации трансформаторной техники. Их габариты и электрические характеристики полностью совпадают.

Изоляционные колодки изготовлены из пластмассы. На них смонтированы клеммы выводов. Система охлаждения не использует масла. Оборудование отличается высокой пожароустойчивостью, надежностью.

Маркировка

Для обозначения представленных установок применяется специальная система обозначений. Маркировка наносится на корпус агрегата в процессе производства. Информация, которую раскрывает обозначение, расшифровывается вот так.

Трансформатор ОСМ1-0,063-У3-220/5-24-110 / 12 ТУ, где:

  • О – работает в однофазной (бытовой) сети.
  • С – сухая система охлаждения.
  • М – назначение многоцелевое.
  • 1 – модель первого поколения.
  • 0,063 – мощность, кВА.
  • УЗ – климатические условия, в которых разрешается установка оборудования.
  • 220 – напряжение первичного контура.
  • 5-24-110 – напряжение на вторичном контуре с выводами на 5, 24 и 110 В.
  • 12 – напряжение на третьей вторичной обмотке, В.
  • ТУ – соответствие техническим условиям.

Эта информация наносится на корпус и оставляется в доступном для обозрения месте после установки.

Особенности эксплуатации

Согласно нормативам, трансформаторные приборы ОСМ допускается эксплуатировать только после должной установки и проверки. Оборудование предназначено для функционирования внутри закрытого помещения. Рядом не должно храниться взрывоопасных веществ, химически активных компонентов, способных негативно повлиять на элементы системы.

Установка производится не выше 1 км над уровнем моря. Прибор эффективно работает при температуре от -45 до +40ºС.

Прибор требует дополнительной защиты от перегрузок, попадания внутрь конструкции влаги, загрязнений. Требования техники безопасности обеспечиваются соответствующими системами, встроенными в агрегат. Обслуживающий персонал должен быть защищен от случайного прикосновения к трансформатору.

Технический осмотр или ремонт производится в соответствии с установленным графиком. В этом случае агрегат работает стабильно, без перебоев.

Интересное видео: Перемотка трансформатора ОСМ1-0,25

Рассмотрев особенности трансформаторов ОСМ, можно правильно подобрать необходимое оборудование.

protransformatory.ru

ОСМ1 0.25У3 Трансформатор понижающий 0,25 kVA, цена

Описание товара

ОСМ1 0.25У3 Трансформатор понижающий 0,25 kVA. ОСМ1 0.25У3 Трансформатор понижающий 0,25 kVA

Подробное описание и технические характеристики

ОСМ1 0.25У3 Трансформатор понижающий 0,25 kVA

Здравствуйте! Вы попали на доску объявлений. Сотрудники Promelectrica.ru разместили тут товары которые вам могут быть интересны.

Информация о наличии по телефону (499) 347-37-78

Характеристики трансформатора ОСМ1 0.25У3

Мощность 0,25 кВА
Номинальное напряжение обмоток:
Первичной: 220 и 380 Вольт AC
Вторичной: 5; 12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260 Вольт AC

Масса: 4,0 Кг
Габаритные размеры: 120x86x108 мм

Трансформаторы серии ОСМ-1 мощностью 0.63-4.0 кВА исполнения У3 включаемые в сеть переменного тока частоты 50 Гц с номинальным напряжением до 660 В, предназначены для питания цепей управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.

Трансформаторы предназначены для работы в закрытом помещении при следующих условиях:

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли
Высота над уровнем моря - не более 1000м;
Температура окружающей среды от - 45 гр С до + 40гр С.
Положение трансформатора в пространстве любое
По степени защиты от поражения электрическим током трансформаторы ОСМ1 соответствуют классу I по ГОСТ 12.2.007.0-75;
Степень защиты IP00 по ГОСТ 14254-96;

Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.

Дополнительная информация

Точную информацию о товарах, ценах и наличии вы можете получить по запросу через электронную почту. Выставленный счет-договор является единственным информационным обязательством, все другие сведения могут содержать неточности.

Мы затрачиваем все возможные силы для улучшения сервиса и благодарны тысячам юридических и частных лиц, воспользовавшимся нашими услугами, и сотням постоянных клиентов, которые продолжают с нами работать.

Новости   Доставка и оплата   Контакты

Обратите внимание на товары со скидкой в наличии:

В основном меню представлены свежие предложения:

www.elec.ru

Страница не найдена — ИТСАР — Трансформаторы

Выбрать категориюАвтотрансформаторы (ЛАТР) (2)Высоковольтные ячейки (2)Для устройств сигнализации, централизации и блокировки железнодорожного транспорта (1)   Путевые и сигнальные трансформаторы (1)   Сигнальные трансформаторы (1)Комплектные трансформаторные подстанции КТП (35)   Железнодорожные КТП (4)   Киосковые для электроснабжения промышленных объектов (16)      2КТПТАС с АВР (2)      КТПТАС мощностью 630...1000 кВА (2)      КТПТАС-М, КТППАС-М 63...630 кВА (6)      КТПТАС, КТППАС мощностью 63...400 кВА (6)   Комплектующие к подстанциям (6)      Вентильные разрядники РВО (2)      Высоковольтные разъединители РЛНД (1)      Ограничитель перенапряжения ОПН (3)   Мачтовые трансформаторные подстанции (5)   С/х назначения на пасынках (9)      КТП 25-250 кВА (6)      Мачтовые трансформаторные подстанции МТП МТПО (3)КТП и трансформаторы специального назначения (6)   КТП для термообработки бетона и мерзлого грунта (3)   Трансформаторы для термообработки бетона и мерзлого грунта (3)Пускорегулирующие аппараты (1)Реакторы (4)   Антирезонансные (1)   Моторные (1)   Сетевые (1)   Токоограничивающие (1)Спецодежда (29)   Головные уборы (3)   Зимняя спецодежда (7)   Летняя спецодежда (7)   Обувь (3)   Средства защиты рук (5)   Средства индивидуальной защиты (4)Трансформаторы малой мощности (133)   Морского исполнения (14)      ОСВМ (6)      ОСС (5)      ТСВМ (3)   Однофазные трансформаторы (65)      ОС (2)      ОСВР1 (7)      ОСЗ (11)      ОСЛ (1)      ОСМ (1)      ОСМ1 (10)      ОСМР, ОСМО, ОСМУ (12)      ОСМС (4)      ОСО (2)      ОСОВ (8)      ОСР (5)      ТАПВ-25 абонентский (1)      Ящик трансформаторный понижающий ЯТП (1)   Трехфазные трансформаторы (54)      Понижающие трансформаторы НТС (10)      Понижающие трансформаторы ТСЗ (4)      Понижающие трансформаторы ТСЗМ1 (3)      Понижающие трансформаторы ТСЛ (1)      Разделительные трансформаторы ТСЗР (3)      Разделительные трансформаторы ТСР (8)      Трехфазные понижающие трансформаторы ТСЗИ, ТСЗМ ОМ5 (16)      Трехфазный понижающий трансформатор ТСМ, ТСМ1, ТСМЛ (9)Трансформаторы напряжения (ЗНОЛ, НОЛ) (17)Трансформаторы силовые (25)   Масляные трансформаторы (19)      Однофазные (1)      ТМГ (15)      ТМГСУ с симметрирующим устройством (1)      ТМПН, ТМПНГ (2)   Сухие трансформаторы (6)      Однофазные (4)      Трехфазные (2)Трансформаторы тока (87)   Класс напряжения 0,66 кВ (26)   Класс напряжения 20-35 кВ (7)      Опорные трансформаторы тока ТОЛ-35 (3)      Проходные трансформаторы тока ТПЛ-20 и ТПЛ-35 (2)      ТОЛ-20 (2)   Класс напряжения 6-10 кВ (54)      Опорно-проходные трансформаторы ТПЛ-10 (2)      Проходные трансформаторы ТПОЛ-10 (4)      ТВК-10 (5)      ТВЛМ (6)      ТЛК-10 (10)      ТЛМ-10 (6)      ТЛШ-10 (1)      ТОЛ-10 (7)      ТОЛК (3)      ТПК-10 (8)      ТШЛ-10 (1)      ТШЛП-10 (1)

itsar.biz

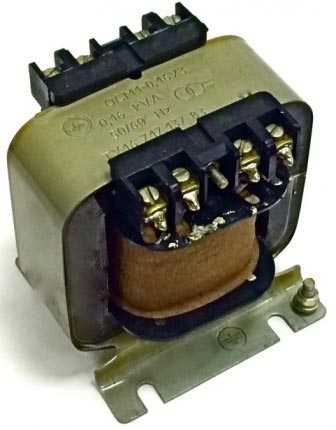

Трансформатор ОСМ1-0,25

Однофазные трансформаторы серии ОСМ1 мощностью от 0,063 до 4,0 кВА используются в сети переменного тока частоты 50 Гц с номинальным напряжением до 660 В, в качестве устройства, запитывающего цепи управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.
Трансформаторы ОСМ1 выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки каркасной конструкции из медного провода с теплостойкой изоляцией. ОСМы в сборе пропитаны влагостойким электроизоляционным лаком в специальной установке для пропитки. Трансформаторы одного типа, но различных климатических исполнений идентичны по всем электрическим параметрам и габаритным размерам, за исключением защитных покрытий. Выходные клеммы трансформаторов расположены на изоляционных колодках из пластмассы. Окружающая среда, в которой работают трансформаторы ОСМ1 — невзрывоопасная. Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.

РАСШИФРОВКА ТРАНСФОРМАТОРОВ ОСМ1-0,25:

ОСМ1-0,25-УЗ-380/5-22-110/12 ТУ

О - однофазный;
С - сухой;
М - многоцелевого назначения.;
1 - первая модель;
0,25 - номинальная мощность, кВ·А;
У3 - вид климатического исполнения;
380 - напряжение первичной обмотки, В;
5-22-110 - напряжение вторичной обмотки, с ответвлениями на 5,22 и 110, В;
12 - напряжение третьей обмотки, В;
ТУ - технические условия ТУ16-717.137-83;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСМ1-0,25:

Тип трансформатора Номинальная мощность, кВ*А Ток холостого хода, % Напряжение короткого замыкания, % КПД, %
ОСМ1-0,25 0,25 24 13,0 83,0

Принципиальные схемы, схемы и группы соединений, напряжения обмоток трансформаторов:

Двухобмоточный трансформатор ОСМ1 с ответвлениями на вторичной обмотке:

Принципиальная схема соединения трансформатора Тип трансформатора Номинальная мощность вторичной обмотки, кВ*А Номинальное напряжение обмоток, В Схема и группа соединений обмоток
первичной, U1 вторичной, U2
ОСМ1-0,25 0,25

220;

380;

660

12; 14; 24; 29; 36; 42; 56; 110; 130; 220; 260 1/1-0

Трехобмоточный трансформатор ОСМ1

Принципиальная схема соединения трансформатора Тип трансформатора Номинальная мощность вторичной обмотки, кВ*А Номинальное напряжение обмоток, В Схема и группа соединений обмоток
первичной, U1 вторичной U2, U3**
ОСМ1-0,25 0,25

220;

380;

660

14; 24; 29; 36; 56; 82 1/1/1-0-0
** - две одинаковые обмотки


Двухобмоточный трансформатор ОСМ1-0,25:

Тип трансформатора Размер сердечника Размер окна Диаметр провода Число витков

ОСМ1-0,25

24*25 мм

44*15

0,31

998 витков



Основные технические данные трансформаторов

Масса, кг,

не более

Габаритные размеры

мм

L, W, H

Ном.

мощность

кВА

Номинальное напряжение обмоток, В

Первичной

Вторичной

0,25

220; 380

5:12:14:24:29:36:42:56:110:130:220:260

1,3

78х67х79

В компании «Алексма» вы можете купить трансформаторы серии ОСМ1-0,25 по выгодной цене! Вы можете легко оформить заказ через форму онлайн-связи с оператором, по телефону или просто отправить заявку по факсу. Мы предлагаем высококачественную продукцию собственного выпуска и производства других проверенных временем компаний, таких как IEK, EKF, Schneider electric, Dekraft, Меандр, Реле и автоматика и др. Звоните нам!

alexma.ru

ОСМ1, ОСМ-1 0,1, ОСМ1-0,16, ОСМ-1 0,25, ОСМ1-0,4, ОСМ1-0,63, ОСМ-1 1,0, ОСМ1-1,6, ОСМ1-2,5, ОСМ1-4,0, ОСМ1-5,0, ОСМ1-6,3, ОСМ1-10, ОСМ1-12, ОСМ1-16, ОСМ1-20, ОСМ1-25, ОСМ1 трансформатор понижающий





Напишите нам





ОТГРУЗКА ПРОДУКЦИИ ТРАНСФОРМАТОР ПОНИЖАЮЩИЙ ОСМ1 В ЛЮБОЙ РЕГИОН РОССИИ, ДОСТАВКА ДО ТРАНСПОРТНОЙ КОМПАНИИ БЕСПЛАТНО.



Заказать продукцию трансформаторы понижающие осм1, узнать о наличии, сроках поставки Вы можете позвонив по телефонам или написать заявку по электронной почте:

моб. 8(916) 579-74-12,

т.ф.(499)948-03-51,

 (495) 545-70-88,
 E-mail: [email protected]



ТРАНСФОРМАТОРЫ ПОНИЖАЮЩИЕ СЕРИИ ОСМ1, ССМ1 0,1, ОСМ1-0,16, ОСМ-1 0,25, ОСМ1-0,4, ОСМ1-0,63, ОСМ-1 1,0, ОСМ1-1,6, ОСМ1-2,5, ОСМ1-4,0, ОСМ1-5,0, ОСМ1-6,3, ОСМ1-10, ОСМ1-12, ОСМ1-16, ОСМ1-20, ОСМ1-25, ОСМ1 трансформатор понижающий



Назначение Трансформатора понижающего ОСМ1, ОСМ-1 0.1, ОСМ1 0.16, ОСМ-1 0.25, ОСМ1 0.4, ОСМ1 0.63, ОСМ-1 1.0, ОСМ1-1.6, ОСМ1 2.5, ОСМ1-4.0, ОСМ1 5.0, ОСМ1-6.3, ОСМ1-10, ОСМ1-12, ОСМ1-16, ОСМ1-20, ОСМ1-25

Трансформаторы серии ОСМ 1 (однофазные, сухие, многоцелевого назначения) мощностью 0,063-4,0 кВа напряжением первичной обмотки от 115 до 660 В, вторичных обмоток от 12 до 260 В, предназначены для питания цепей управления местного освещения, сигнализации и автоматики.
В условном обозначении типа ОСМ1 буквы и цифры означают:

О -  однофазный
С-  сухой
М - многоцелевого назначения
1   - первая модель
0,063 – 4,0 - номинальная мощность кВа
У3 - климатическое исполнение по ГОСТ 15150 -69

Трансформаторы понижающие ОСМ1 предназначены для эксплуатации в закрытых помещениях при следующих условиях:
— температура окружающей среды от —45°С до +40°С;
— среднемесячное значение относительной влажности воздуха 80% при температуре+20°С;
— высота над уровнем моря до 1000 метров.

Трансформаторы ОСМ1 одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличается только защитными покрытиями.

Трансформаторы ОСМ-1 мощностью 1,6; 2,5  и 4,0 кВА устанавливаются в горизонтальном рабочем положении, а мощностью до 1 кВА включительно - как в горизонтальном, так и рабочем положении на горизонтальной и вертикальной плоскостях.

Допускаемые верхние отклонения не должны превышать по габаритным размерам  - 5 мм, по массе  - 5%. Допускаемые отклонения в меньшую сторону не ограничены.

Повышение напряжения на первичной обмотке трансформатора  - не более-6% от её номинального напряжения. Допускается повышение напряжения до 10%, но при этом снимаемая с трансформатора ОСМ1 мощность не должна превышать его номинальной мощности.

При эксплуатации трансформаторов ОСМ1 при температуре окружающей среды выше предельно допустимой нагрузочная способность снижается на 7% на каждые 5° С превышения температуры.

Трансформаторы ОСМ1 устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10-60 Гц с максимальным ускорением 2g и рассчитаны на установку в закрытых помещениях.

По способу защиты от поражения электрическим током трансформаторы ОСМ1 относятся к классу I по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96. По согласованию между заказчиком и изготовителем трансформаторы ОСМ1 могут выполняться со степенью защиты контактных зажимов Ip20.

Технические данные. Габаритные и установочные размеры трансформаторов серии ОСМ-1.



Тип трансформатора

Масса, кг

Габаритные размеры Д*Ш*В, мм

ОСМ1- 0,063

1,24

95*70*90

ОСМ1- 0,1

1,80

95*86*90

ОСМ1- 0,16

2,70

105*90*107

ОСМ1- 0,25

3,90

105*106*130

ОСМ1- 0,4

5,50

135*106*140

ОСМ1- 0,63

7,50

165*105*170

ОСМ1- 1,0

13,00

165*148*170

ОСМ1- 1,6

14,30

183*155*215

ОСМ1- 2,5

21,00

230*155*235

ОСМ1- 4,0

36,00

230*165*360





Стандартные варианты напряжений первичных 220, 380, 660 В и вторичных обмоток для трансформатора          ОСМ1 0,063 пример обозначения.



ОСМ1 трансформатор понижающий 0,063 220/5-12, ОСМ1 0,063 220/5-14, ОСМ1 0,063 220/5-24, ОСМ1 0,063 220/5-29, ОСМ1 0,063 220/29/29-, ОСМ1 0,063 220/5-36, ОСМ1 0,063 220/5-42, ОСМ1 0,063 220/5-56, ОСМ1 0,063 220/56/56, ОСМ1 0,063 220/82/82, ОСМ1 0,063 220/5-110, ОСМ1 0,063 220/5-130, ОСМ1 0,063 220/5-220, ОСМ1 0,063 220/5-260







Стандартные варианты напряжений первичных 220, 380, 660 в и вторичных обмоток для трансформатора ОСМ1 0,1 пример обозначения.



ОСМ1 0,1 трансформатор понижающий 220/5-12, ОСМ1 0,1 220/5-14, ОСМ1 0,1 220/14/14, ОСМ1 0,1 220/5-24, ОСМ1 0,1 220/5-29, ОСМ1 0,1 220/29/29, ОСМ1 0,1 220/5-36, ОСМ1 0,1 220/5-42, ОСМ1 0,1 220/5-56, ОСМ1 0,1 220/56/56, ОСМ1 0,1 220/220/82/82, ОСМ1 0,1 220/5-110, ОСМ1 0,1 220/5-130, ОСМ1 0,1 220/5-220, ОСМ1 0,1 220/5-260, ОСМ1 0,1 220/5-22-110/12, ОСМ1 0,1 220/5-22-110/24, ОСМ1 0,1 220/5-22-110/42, ОСМ1 0,1 220/5-22-110/110, ОСМ1 0,1 220/5-22-220/12, ОСМ1 0,1 220/5-22-220/24, ОСМ1 0,1 220/5-22-220/42, ОСМ1 0,1 220/5-22-220/110, ОСМ1 0,1 220/110/29/12, ОСМ1 0,1 220/110/29/24, ОСМ1 0,1 220/110/29/42.





Стандартные варианты напряжений первичных 220, 380, 660 в и вторичных обмоток для трансформатора ОСМ1 0,16 пример обозначения.





ОСМ1 0,16 трансформатор понижающий 220/5-12, ОСМ1 0,16 220/5-14, ОСМ1 0,16 220/14/14, ОСМ1 0,16 220/5-24, ОСМ1 0,16 220/5-29, ОСМ1 0,16 220/29/29, ОСМ1 0,16 220/5-36, ОСМ1 0,16 220/5-42, ОСМ1 0,16 220/5-56, ОСМ1 0,16 220/56/56, ОСМ1 0,16 220/82/82, ОСМ1 0,16 220/5-110, ОСМ1 0,16 220/5-130, ОСМ1 0,16 220/5-220, ОСМ1 0,16 220/5-260, ОСМ1 0,16 220/5-22-110/12, ОСМ1 0,16 220/5-22-110/24, ОСМ1 0,16 220/5-22-110/42, ОСМ1 0,16 220/5-22-110/110, ОСМ16 0,1 220/5-22-220/12, ОСМ1 0,16 220/5-22-220/24, ОСМ1 0,16 220/5-22-220/42, ОСМ1 0,16 220/5-22-220/110, ОСМ1 0,16 220/110/29/12, ОСМ1 0,16 220/110/29/24, ОСМ1 0,16 220/110/29/42.





Стандартные варианты напряжений первичных 220, 380, 660 в и вторичных обмоток для трансформатора ОСМ1 0,25 пример обозначения.





ОСМ1 0,25 трансформатор понижающий 220/12/12, ОСМ1 0,25 220/14/14, ОСМ1 0,25 220/5-24, ОСМ1 0,25 220/5-

29, ОСМ1 0,25 220/29/29, ОСМ1 0,25 220/5-36, ОСМ1 0,25 220/5-42, ОСМ1 0,25 220/5-

56, ОСМ1 0,25 220/56/56, ОСМ1 0,25 220/82/82, ОСМ1 0,25 220/5-110, ОСМ1 0,25 220/5-

130, ОСМ1 0,25 220/5-220, ОСМ1 0,25 220/5-260, ОСМ1 0,25 220/5-22-110/12, ОСМ1 0,25 220/5-22-110/24, ОСМ1 0,25 220/5-22-110/42, ОСМ1 0,25 220/5-22-110/110, ОСМ1 0,25 220/5-22-220/12, ОСМ1 0,25 220/5-22-220/24, ОСМ1 0,25 220/5-22-220/42, ОСМ1 0,25 220/5-22-220/110, ОСМ1 0,25 220/110/29/12, ОСМ1 0,25 220/110/29/24, ОСМ1 0,25 220/110/29/42.











Стандартные варианты напряжений первичных 220, 380, 660 в и вторичных обмоток для трансформатора ОСМ1 0,4 пример обозначения.





ОСМ1 трансформатор понижающий 0,4 220/12/12, ОСМ1 0,4 220/14/14, ОСМ1 0,4 220/5-24, ОСМ1 0,4 220/5-

29, ОСМ1 0,4 220/29/29, ОСМ1 0,4 220/5-36, ОСМ1 0,4 220/5-42, ОСМ1 0,4 220/5-

56, ОСМ1 0,4 220/56/56, ОСМ1 0,4 220/82/82, ОСМ1 0,4 220/5-110, ОСМ1 0,4 220/5-

130, ОСМ1 0,4 220/5-220, ОСМ1 0,4 220/5-260, ОСМ1 0,4 220/5-22-110/12, ОСМ1 0,4 220/5-22-110/24, ОСМ1 0,4 220/5-22-110/42, ОСМ1 0,4 220/5-22-110/110, ОСМ1 0,4 220/5-22-220/12, ОСМ1 0,4 220/5-22-220/24, ОСМ1 0,4 220/5-22-220/42, ОСМ1 0,4 220/5-22-220/110, ОСМ1 0,4 220/110/29/12, ОСМ1 0,4 220/110/29/24, ОСМ1 0,4 220/110/29/42.





Стандартные варианты напряжений первичных 220, 380, 660 в и вторичных обмоток для трансформатора ОСМ1 0,63 пример обозначения.





ОСМ1 0,63 трансформатор понижающий 220/14/14, ОСМ1 0,63 220/5-24,  ОСМ1 0,63 220/29/29, ОСМ1 0,63 220/5-36, ОСМ1 0,63 220/5-42, ОСМ1 0,63 220/56/56, ОСМ1 0,63 220/82/82, ОСМ1 0,63 220/5-110, ОСМ1 0,63 220/5-220, ОСМ1 0,63 220/5-22-110/12, ОСМ1 0,63 220/5-22-110/24, ОСМ1 0,63 220/5-22-110/42, ОСМ1 0,63 220/5-22-110/110, ОСМ1 0,63 220/5-22-220/12, ОСМ1 0,63 220/5-22-220/24, ОСМ1 0,63 220/5-22-220/42, ОСМ1 0,63 220/5-22-220/110, ОСМ1 0,63 220/110/29/12, ОСМ1 0,63 220/110/29/24, ОСМ1 0,63 220/110/29/42.







Стандартные варианты напряжений первичных 220, 380, 660 в и вторичных обмоток для трансформатора ОСМ1 1,0 пример обозначения.





ОСМ1 1,0 трансформатор понижающий 220/14/14, ОСМ1 1,0 220/29/29, ОСМ1 1,0 220/5-42, ОСМ1 1,0 220/56/56, ОСМ1 1,0 220/82/82, ОСМ1 1,0 220/5-110, ОСМ1 1,0 220/5-220, ОСМ1 1,0 220/5-22-110/12, ОСМ1 1,0 220/5-22-110/24, ОСМ1 1,0 220/5-22-110/42, ОСМ1 1,0 220/5-22-110/110, ОСМ1 1,0 220/5-22-220/12, ОСМ1 1,0 220/5-22-220/24, ОСМ1 1,0 220/5-22-220/42, ОСМ1 1,0 220/5-22-220/110, ОСМ1 1,0 220/110/29/12, ОСМ1 1,0 220/110/29/24, ОСМ1 1,0 220/110/29/42, ОСМ1 1,0 220/110/29/110.





Стандартные варианты напряжений первичных 220, 380, 660 в и вторичных обмоток для трансформатора ОСМ1 1,6 пример обозначения.





ОСМ1 1,6 трансформатор понижающий 220/5-22-110/12, ОСМ1 1,6 220/5-22-110/24, ОСМ1 1,6 220/5-22-110/42, ОСМ1 1,6 220/5-22-110/110, ОСМ1 1,6 220/5-22-220/12, ОСМ1 1,6 220/5-22-220/24, ОСМ1 1,6 220/5-22-220/42, ОСМ1 1,6 220/5-22-220/110.











Стандартные варианты напряжений первичных 220, 380, 660 в и вторичных обмоток для трансформатора ОСМ1 2,5 пример обозначения.





ОСМ1 трансформатор понижающий 2,5 220/5-22-110/12, ОСМ1 2,5 220/5-22-110/24, ОСМ1 2,5 220/5-22-110/42, ОСМ1 2,5 220/5-22-110/110, ОСМ1 2,5 220/5-22-220/12, ОСМ1 2,5 220/5-22-220/24, ОСМ1 2,5 220/5-22-220/42, ОСМ1 2,5 220/5-22-220/110.



При заказе трансформаторов понижающего ОСМ1  необходимо знать:

Мощность трансформатора осм1

Напряжение трансформатора осм1

При нестандартном заказе необходимо знать мощность, номинальное напряжение первичной и вторичной обмотки.

Работа с региональными заказчиками по продукции осм1, доставка до транспортной компании бесплатно. Вы оплачиваете выставленный счет, письмом указываете, до какого города и терминала отправить Вам продукцию трансформаторы осм-1, нужна ли дополнительная упаковка. Основная  отгрузка продукции трансформаторов осм1 производится транспортной компанией «деловые линии», если заинтересованы что бы отгрузка была совершена другой транспортной компанией , указываете это в письме и мы с вами согласуем условия отгрузки в ваш город.

На условиях самовывоза продукции осм1 с нашего склада, обязательно не забудьте доверенность или печать. Отгрузка трансформаторов производится с понедельника по пятницу включительно с 10.00-16.00. московское время.

Если вы заинтересованы что бы  трансформаторы были доставлены за наш счет до терминала вашего города или адресата, укажите это в предварительной заявке и менеджер выставит счет  и включит в стоимость продукции доставку трансформаторов.

Маркировка

На верхней поверхности трансформатора указаны: товарный знак; обозначение типа с указанием технических условий; номинальная мощность в киловольт-амперах;

Номинальная частота указана в герцах; символ условного обозначения трансформатора, нестойкого к короткому замыканию; год выпуска (двумя последними цифрами). Номинальные напряжения обмоток указаны на колодках выводов над контактными зажимами. При этом U1 соответствует началу первичной обмотки,



 Подготовка трансформаторов осм1 к эксплуатации

Если трансформаторы находились на длительном хранении: посмотреть приборами величину сопротивления изоляции обмоток; провести сушку  при сопротивлении изоляции менее 0,5 МОм любым способом (например, в электропечи) при температуре 80 – 90 С, с контролем сопротивления изоляции каждый час до стабилизации величины сопротивления.

Для изделий с маркировкой ОСМ1-0,63М, ОСМ1-1,0М, ОСМ1-1,6М и ОСМ1- 2,5М с исполнением по напряжению вторичных обмоток 12/12 В сделать присоединение к клеммной колодке перемычек при работе обмоток на общую нагрузку (перемычки входят в комплект поставки для указанного исполнения).

Подводящие провода от сети подсоединить к зажимам первичной обмотки, нагрузку подключить к зажимам вторичной обмотки.

Применять трансформаторы по назначению

Напряжение в сети необходимо проверить на соответствие напряжению первичной обмотки, а напряжения и мощность нагрузки соответствуют напряжениям вторичных обмоток и распределению номинальной мощности трансформатора по вторичным обмоткам. Возможно подключение нагрузки меньшей мощности, но в этом случае напряжение на выходе трансформатора приближается к напряжению холостого хода. Для вторичных обмоток, имеющих промежуточные отводы, снижение мощности нагрузки, подключаемой к этим отводам, пропорционально уменьшению напряжения на отводе по отношению к номинальному напряжению обмотки.

Возможные неисправности:

Обрыв цепи, плохой контакт при подключении подводящих проводов или обрывом выводов катушки при неправильных транспортировании и эксплуатации.

Меры безопасности при эксплуатации:

Соблюдение техники безопасности при работе с электроприборами.

Работа, осмотр и обслуживание трансформаторов осм производятся в соответствии с Правилами тех. эксплуатации электроизделий потребителей.

 Перед работой заземлить корпус трансформатора медным или алюминиевым проводом сечением, выбранным в соответствии с Правилами устройства электроустановок. Элемент для заземления выполнен винтом или пластиной. Для трансформаторов 0,063 – 1,0 кВ·А – под резьбу М5; для трансформаторов 1,6 – 2,5 кВ·А – под резьбу М6; для трансформатора 4,0 кВ·А – под резьбу М8.



Сопротивление изоляции трансформатора при работе должно быть не менее 0,5 МОм.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТРАНСФОРМАТОРА ОСМ1

Техническое обслуживание осуществляется в соответствии с Правилами технической эксплуатации электроприборов.

Осматривать трансформаторы осм1, проверять контакты, удалять пыль и создать условия для безопасной работы изделия.

ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ ТРАНСФОРМАТОРА

Хранить в сухом закрытом помещении, транспортировать в защищенной упаковке


Время последней модификации 1545036011
  • ОСМ1 0,063 Цена, прайс-лист, техническое описание.
  • ОСМ1 0,1 Цена, прайс-лист, техническое описание.
  • ОСМ1 0,16 Цена, прайс-лист, техническое описание.
  • ОСМ1 0,25 Цена, прайс-лист, техническое описание.
  • ОСМ1 0,4 Цена, прайс-лист, техническое описание.
  • ОСМ1 0,63 Цена, прайс-лист, техническое описание.
  • ОСМ1 1,0 Цена, прайс-лист, техническое описание.
  • ОСМ1 1,6 Цена, прайс-лист, техническое описание.
  • ОСМ1 2,5 Цена, прайс-лист, техническое описание.


krasluch.ru

Страница не найдена — ИТСАР — Трансформаторы

Выбрать категориюАвтотрансформаторы (ЛАТР) (2)Высоковольтные ячейки (2)Для устройств сигнализации, централизации и блокировки железнодорожного транспорта (1)   Путевые и сигнальные трансформаторы (1)   Сигнальные трансформаторы (1)Комплектные трансформаторные подстанции КТП (35)   Железнодорожные КТП (4)   Киосковые для электроснабжения промышленных объектов (16)      2КТПТАС с АВР (2)      КТПТАС мощностью 630...1000 кВА (2)      КТПТАС-М, КТППАС-М 63...630 кВА (6)      КТПТАС, КТППАС мощностью 63...400 кВА (6)   Комплектующие к подстанциям (6)      Вентильные разрядники РВО (2)      Высоковольтные разъединители РЛНД (1)      Ограничитель перенапряжения ОПН (3)   Мачтовые трансформаторные подстанции (5)   С/х назначения на пасынках (9)      КТП 25-250 кВА (6)      Мачтовые трансформаторные подстанции МТП МТПО (3)КТП и трансформаторы специального назначения (6)   КТП для термообработки бетона и мерзлого грунта (3)   Трансформаторы для термообработки бетона и мерзлого грунта (3)Пускорегулирующие аппараты (1)Реакторы (4)   Антирезонансные (1)   Моторные (1)   Сетевые (1)   Токоограничивающие (1)Спецодежда (29)   Головные уборы (3)   Зимняя спецодежда (7)   Летняя спецодежда (7)   Обувь (3)   Средства защиты рук (5)   Средства индивидуальной защиты (4)Трансформаторы малой мощности (133)   Морского исполнения (14)      ОСВМ (6)      ОСС (5)      ТСВМ (3)   Однофазные трансформаторы (65)      ОС (2)      ОСВР1 (7)      ОСЗ (11)      ОСЛ (1)      ОСМ (1)      ОСМ1 (10)      ОСМР, ОСМО, ОСМУ (12)      ОСМС (4)      ОСО (2)      ОСОВ (8)      ОСР (5)      ТАПВ-25 абонентский (1)      Ящик трансформаторный понижающий ЯТП (1)   Трехфазные трансформаторы (54)      Понижающие трансформаторы НТС (10)      Понижающие трансформаторы ТСЗ (4)      Понижающие трансформаторы ТСЗМ1 (3)      Понижающие трансформаторы ТСЛ (1)      Разделительные трансформаторы ТСЗР (3)      Разделительные трансформаторы ТСР (8)      Трехфазные понижающие трансформаторы ТСЗИ, ТСЗМ ОМ5 (16)      Трехфазный понижающий трансформатор ТСМ, ТСМ1, ТСМЛ (9)Трансформаторы напряжения (ЗНОЛ, НОЛ) (17)Трансформаторы силовые (25)   Масляные трансформаторы (19)      Однофазные (1)      ТМГ (15)      ТМГСУ с симметрирующим устройством (1)      ТМПН, ТМПНГ (2)   Сухие трансформаторы (6)      Однофазные (4)      Трехфазные (2)Трансформаторы тока (87)   Класс напряжения 0,66 кВ (26)   Класс напряжения 20-35 кВ (7)      Опорные трансформаторы тока ТОЛ-35 (3)      Проходные трансформаторы тока ТПЛ-20 и ТПЛ-35 (2)      ТОЛ-20 (2)   Класс напряжения 6-10 кВ (54)      Опорно-проходные трансформаторы ТПЛ-10 (2)      Проходные трансформаторы ТПОЛ-10 (4)      ТВК-10 (5)      ТВЛМ (6)      ТЛК-10 (10)      ТЛМ-10 (6)      ТЛШ-10 (1)      ТОЛ-10 (7)      ТОЛК (3)      ТПК-10 (8)      ТШЛ-10 (1)      ТШЛП-10 (1)

itsar.biz

ОСМ-0,063, ОСМ-0,1, ОСМ-0,16, ОСМ-0,25 и ОСМ-0,4


Описание:

   Однофазные сухие трансформаторы серии ОСМ многоцелевого, промышленного и бытового назначения применяются для питания цепей управления, электроавтоматики, сигнализации и местного освещения.

ГОСТ (ТУ) ИАЯК.671111.065 ТУ

Структура условного обозначения ОСМ-[1]У3:
   О — однофазный трансформатор;
   С — сухой;
   М — многоцелевого назначения;
   [1] — номинальная мощность, кВА;
   У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Конструкция:
   Магнитопровод трансформатора шихтованный, собранный из Ш-образных и замыкающих пластин электротехнической стали. Пакет пластин стянут винтами.
   Слоевые обмотки выполняются из обмоточного медного провода круглого или прямоугольного сечения на пластмассовых или картонных каркасах в зависимости от мощности трансформатора. Выводные концы обмоток присоединяются к контактным болтам, расположенным на пластмассовых панелях. К этим же болтам кабелями присоединяются питающая сеть и вторичные цепи.

Условия эксплуатации:

  • высота над уровнем моря не более 1000 м;
  • температура окружающего воздуха от -40 до +40 °С;
  • относительная влажность воздуха 90% при температуре 15 °С;
  • степень защиты IP00 по ГОСТ 14254-96;
  • положение в пространстве: для трансформаторов до 1,0 кВА - любое, для трансформаторов свыше 1,0 кВА - на горизонтальной плоскости;
  • требования техники безопасности по ГОСТ 12.2.007.2-75;
  • требования пожарной безопасности по ГОСТ 12.1.004-91.
Гарантийный срок – 1 год со дня ввода трансформатора в эксплуатацию.

Технические характеристики трансформаторов ОСМ-0,063, ОСМ-0,1, ОСМ-0,16, ОСМ-0,25 и ОСМ-0,4

Наименование параметраЗначение параметра для типов
ОСМ-0,063ОСМ-0,1ОСМ-0,16ОСМ-0,25ОСМ-0,4
Номинальная мощность, кВА0,0630,10,160,250,4
Номинальная частота тока, Гц50; 60
Номинальное напряжение первичных обмоток, В220; 380
Ток XX, %2424232220
Номинальное напряжение вторичных обмоток, В5; 12; 14;
22; 24; 29;
42; 56; 82;
110; 130; 220; 260
5; 12; 14;
22; 24; 29;
42; 56; 82;
110; 130; 220; 260
5; 12; 14;
22; 24; 29;
42; 56; 82;
110; 130; 220; 260
5; 12; 14;
22; 24; 29;
42; 56; 82;
110; 130; 220; 260
5; 12; 14;
22; 24; 29;
42; 56; 82;
110; 130; 220; 260
Напряжение КЗ, %13975,54,5
КПД, %, не менее8387869092
Уровень звуковой мощности,дБА, не более54
Масса, кг, не более1,82,43,346,3

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Масса и габаритные размеры
Тип трансформатораРазмеры, ммМасса, кг
HL1L2L3L4L5L6L7b
ОСМ-0,063767890785288735051,8
ОСМ-0,110866601202056418072,4
ОСМ-0,1610876701203066518073,3
ОСМ-0,2510886801204076618074
ОСМ-0,410811811012070106918076,3

www.kompelt.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
