Процесс рубки металла – Рубка металла

Процесс рубки металла

Категория:

Рубка металла

Процесс рубки металла

Для рубки используют возможно более прочные и тяжелые тиски (предпочтительно стуловые). Правильное положение корпуса, держание (хватка) инструмента при рубке — существенные условия высокопроизводительной работы.

Рис. 1. Техника рубки: а — положение корпуса, б — положение ног

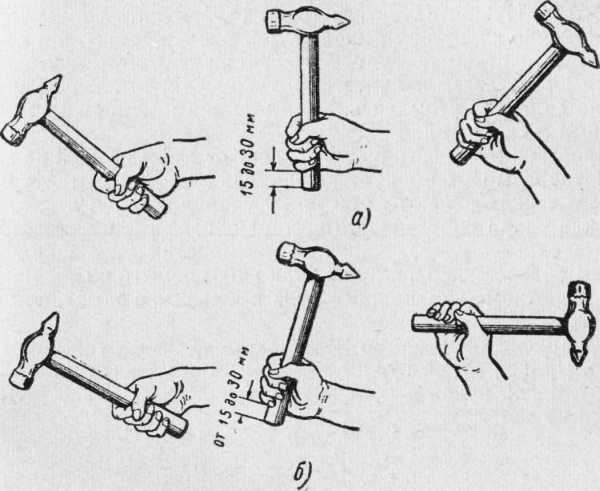

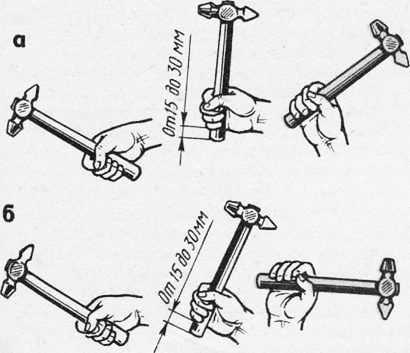

Рис. 2. Держание (хватка) молотка: а — без разжима пальцев, б — с разжимом пальцев

Для слесарной рубки используют поворотные и неповоротные параллельные тиски. Для тяжелой кузнечной рубки применяют стуловые тиски, которые крепят на специальной тумбе.

При рубке металла зубилом решающее значение имеет положение рабочего (установка корпуса и ног), которое должно создавать наибольшую устойчивость центра тяжести тела при ударе.

Держание (хватка) зубила. Зубило берут в левую руку за среднюю часть на расстоянии 15 — 20 мм от конца ударной части. Удары наносят правой рукой. Левая рука только держит зубило в определенном положении; сильно сжимать в руке зубило не следует. При движениях правой руки, наносящей удары по зубилу, левая рука играет роль балансира при последовательных установках инструмента.

Держание (хватка) молотка. Молоток берут правой рукой за рукоятку на расстоянии 15 — 30 мм от конца, обхватывая четырьмя пальцами и прижимая к ладони, большой палец накладывая на указательный, крепко сжимая всеми пальцами. Все пальцы остаются в таком положении при замахе и при ударе. Этот способ называется «нанесение кистевого удара без разжима пальцев». При другом способе хватки в начале замаха мизинец, безымянный и средний пальцы постепенно разжимают и рукоятку молотка охватывают только указательным и большим пальцами. Затем разжатые пальцы сжимают и ускоряют движение руки вниз. В результате получается сильный удар молотка. Этот способ называется «нанесение удара с разжимом пальцев».

Удары молотком. Существенное влияние на качество и производительность рубки оказывает характер удара (замаха) молотком. Удар может быть кистевым, локтевым или плечевым.

При кистевом ударе замах осуществляют молотком только за счет изгиба кисти правой руки. При этом замахе сгибают кисть в запястье до отказа, разжав слегка пальцы, кроме большого и указательного, при этом мизинец не должен сходить с рукоятки молотка. Затем пальцы сжимают и наносят удар. Кистевой удар применяют при выполнении точных работ, легкой рубке, срубании тонких слоев металла и т. д.

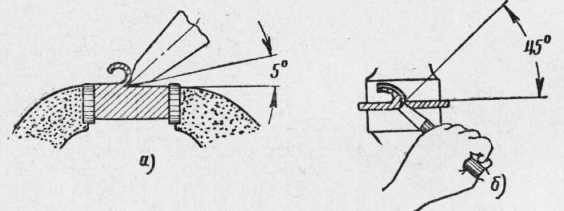

Рис. 3. Правильная установка зубила при рубке в тисках: а — наклон зубила к обрабатываемой поверхности, б — наклон к продольной оси рубки

При локтевом ударе правую руку сгибают в локте. При замахе действуют пальцы руки, которые разжимаются и сжимаются, кисть (движение ее вверх, затем вниз) и предплечье. Для получения сильного удара руку разгибают достаточно быстро. Этим ударом пользуются при обычной рубке, срубании слоя металла средней толщины или прорубании пазов и канавок.

При плечевом ударе рука движется в плече, при этом получается большой замах и максимальной силы удар с плеча. В этом ударе участвуют плечо, предплечье и кисть. Плечевым ударом пользуются при снятии толстого слоя металла и обработке больших поверхностей.

Сила, удара должна соответствовать характеру работы, а также массе молотка (чем тяжелее молоток, тем сильнее удар), длине рукоятки (чем длиннее рукоятка, тем сильнее удар), длине руки работающего (чем длиннее рука и выше замах, тем сильнее удар). При рубке действуют обеими руками согласованно (синхронно), метко наносят удары правой рукой, перемещая в определенные промежутки времени зубило левой рукой.

Угол установки зубила при рубке в тисках регулируют так, чтобы лезвие находилось на линии снятия стружки, а продольная ось стержня зубила находилась под углом 30 — 35° к обрабатываемой поверхности (рис. 3, а) заготовки и под углом 45° к продольной оси губок тисков (рис. 3, б). При меньшем угле наклона зубило будет соскальзывать, а не срезать, а при большем — излишне углубляться в металл и давать большую неровность. Угол наклона зубила при рубке не измеряют, опытный слесарь по навыку ощущает наклон и регулирует его положение движением левой руки.

Во время рубки смотрят на режущую часть зубила, а не на боек, как это часто делает ученик-слесарь, и следят за правильным положением лезвия зубила. Удары наносят по центру бойка сильно, уверенно и метко. Этот навык приходит после тренировки.

Выбор массы молотка. Массу слесарного молотка выбирают в зависимости от размера зубила и толщины снимаемого слоя металла (обычно толщина стружки составляет 1 — 2 мм) из расчета 40 г на 1 мм ширины лезвия зубила. При работе крейцмейселем массу молотка принимают из расчета 80 г на 1 мм ширины лезвия.

При выборе молотка учитывают также и физическую силу рабочего. Масса молотка для ученика должна быть около 400 г, для молодого рабочего 16—17 лет — 500 г, для взрослого рабочего — 600 — 800 г. Удар осуществляют не за счет излишних мускульных усилий, ведущих к быстрому утомлению, а за счет ускоренного падения молотка. В момент нанесения удара рукоятку молотка прочно сжимают пальцами: слабо удерживаемый молоток при неточном ударе может отскочить в сторону, что очень опасно.

Статьи по теме:

pereosnastka.ru

4.1.3 Процесс рубки

При рубке используют наиболее прочные и тяжелые тиски. При слесарной рубке применяют поворотные и неповоротные тиски с параллельными губками, при тяжелой кузнечной – стуловые, которые крепят на специальной тумбе.

Положение корпуса и ног. Правильные положение корпуса и держание (хватка) инструмента при рубке – существенные условия высокопроизводительной работы. При рубке металла зубилом положение корпуса и ног должно обеспечивать наибольшую устойчивость рабочего при понесении удара.

Положение рабочего при рубке зубилом будет правильным, если его корпус выпрямлен и расположен в пол-оборота (под углом 45°) к оси тисков, а левая нога выставлена на полшага вперед.

Рисунок 4.1.3.1. Положение корпуса (и) и ног (б) при рубке. (Макиенко Н.И. Общий курс слесарного дела М.: Высш. шк. , 1989.)

Держание (хватка) зубила. Зубило берут в левую руку за среднюю чисть на расстоянии 15…20 мм от конца ударной части; сильно сжимать и руке зубило не следует. Удары наносят правой рукой. При движениях правой руки, наносящей удары по зубилу, левая рука играет роль балансира при последовательных установках инструмента.

Держание (хватка) молотка. Молоток берут правой рукой за рукоятку на расстоянии 15…30 мм от конца, обхватывая рукоятку четырьмя пальцами и прижимая к ладони; большой палец накладывают на указательный. Все пальцы остаются в таком положении при замахе и ударе. Этим способом держат молоток при так называемом нанесении кистевого удара без разжима пальцев.

Удары молотком. Существенное влияние на качество и производительность рубки оказывает характер замаха и удара молотком. Удар может быть кистевым, локтевым или плечевым.

При кистевом ударе

замах молотком осуществляют только за счет изгиба кисти правой руки. При этом замахе кисть в запястье сгибают до отказа, разжав слегка пальцы, кроме большого и указательного (при этом мизинец не должен сходить с рукоятки молотка). Затем пальцы сжимают и наносят.удар. Кистевой удар применяют при выполнении точных работ, легкой рубке, срубании тонких слоев металла и т. д.

При локтевом ударе правую руку сгибают в локте. При замахе действуют пальцы руки, которые разжимаются и сжимаются, кисть (движение ее вверх, а затем вниз) и предплечье. Для получения сильного удара руку разгибают достаточно быстро. Этим ударом пользуются при обычной рубке, срубании слоя металла средней толщины или прорубании пазов и канавок.

При плечевом ударе рука движется в плече, при этом получается большой замах и максимальной силы удар с плеча. В этом ударе участвуют плечо, предплечье и кисть. Плечевым ударом пользуются при снятии толстого слоя металла и обработке больших поверхностей.

Рисунок 4.1.3.2 Удары молотком: а – кистевой, б – локтевой, в – плечевой. (Макиенко Н.И. Общий курс слесарного дела М.: Высш. шк. , 1989.)

Сила удара должна соответствовать характеру работы, а также массе молотка (чем тяжелее молоток, тем сильнее удар), длине рукоятки (чем она длиннее, тем сильнее удар), длине руки работающего (чем длиннее рука и выше замах, тем сильнее удар). При рубке действуют обеими руками согласованно (синхронно), метко наносят удары правой рукой, перемещая через определенные промежутки времени зубило левой рукой.

Угол установки зубила при рубке в тисках регулируют так, чтобы лезвие находилось на линии снятия стружки, а продольная ось стержня зубила располагалась под углом 30…35° к обрабатываемой поверхности заготовки и под углом. 45° – к продольной оси губок тисков. При меньшем угле наклона зубило будет соскальзывать, а при большем – излишне углубляться в металл, вследствие чего обработанная поверхность получается неровной. Угол наклона, зубила при рубке не измеряют; опытный слесарь по навыку ощущает наклон и регулирует положение зубила движением левой руки.

Рисунок 4.1.3.3 Правильная установка зубила при рубке в тисках: а – наклон зубила к обрабатываемой поверхности, б – наклон зубила к продольной оси губок тисков лезвия. (Макиенко Н.И. Общий курс слесарного дела М.: Высш. шк. , 1989.)

Во время рубки смотрят на режущую часть зубила, а не на боек, как это часто делает ученик-слесарь, и следят за правильным положением. Удары наносят по центру бойка сильно, уверенно и метко. Этот навык приходит после тренировки.

Выбор массы молотка. Массу слесарного молотка выбирают в зависимости от размера зубила (из расчета 40 г на 1 мм ширины лезвия зубила) и толщины снимаемого слоя металла (обычно толщина стружки составляет 1…2 мм). При работе крейцмёйселем массу молотка принимают из расчета 80 г на 1мм ширины лезвия.

При выборе молотка учитывают также физическую силу рабочего. Масса молотка для ученика должна быть около 400 г, для молодого рабочего 16…17 лет – 500г, для взрослого рабочего – 600…800г. Удар осуществляют не за счет излишних мускульных усилий, ведущих к быстрому утомлению, а за счет ускоренного падения молотка. В момент нанесения удара рукоятку молотка прочно сжимают пальцами: слабо удерживаемый молоток при неточном ударе может отскочить в сторону, что очень опасно.

www.e-ope.ee

Рубка металла – Советы мастеру

Рубка металла — слесарная операция, при выполнении которой режущим и ударным инструментом с заготовки удаляют лишние слои металла, вырубают пазы и канавки или разделяют заготовку на части. Режущим инструментом служат зубило, крейцмейсель, а ударным — молоток. Точность обработки при рубке 0,5—0,7 мм. Рубка — тяжелый процесс и очень малопроизводительный. В настоящее время рубку стараются заменить механической обработкой на станках. В условиях небольшой мастерской рубка все же является часто незаменимым методом обработки металла.

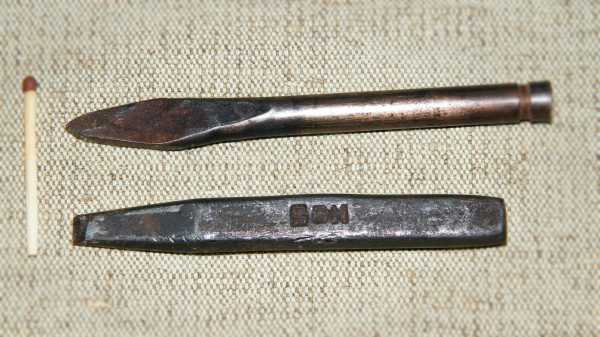

Зубилом (рис. 119, а) рубят металл и обрубают заусенцы. Оно имеет рабочую 2, среднюю 3 и ударную 4 части. Рабочая часть зубила клиновидной формы с режущей частью 7, заточенной в зависимости от твердости обрабатываемого металла под определенным углом. За среднюю часть зубило держат при рубке, ударная часть (головка) сужается кверху и для центрирования удара закруглена.
Крейцмейселем (рис. 119, б) вырубают пазы и узкие канавки, а для прорубания профильных канавок используют специальные крейцмейсели — «канавочники», которые отличаются формой режущей кромки.

Рис. 119. Зубило (а) и крейцмейсель (б)

Зубила и крейцмейсели изготавливают из стали У7 и У8. Их рабочие и ударные части закаливают и отпускают. Геометрия заточки зубил и крейцмейселей, как указывалось ранее, зависит от твердости обрабатываемого металла: угол заострения зуба для рубки чугуна — 70°; для стали — 60°; латуни и меди — 45°; алюминиевых сплавов — 35°. В домашней мастерской целесообразно иметь несколько зубил и крейцмейселей, рассчитанных для обработки различных материалов.
Слесарные молотки — ударные инструменты, необходимые для рубки. Они бывают с круглым и квадратным бойком. Сила удара молотка по зубилу зависит от веса молотка, величины размаха и скорости движения руки. Тяжелый молоток увеличивает силу удара, но быстрее утомляет работающего. Выбор молотка определяется физической силой работающего, его вес колеблется от 600 до 800 г.
Рубку металла производят в тисках, на металлической плите или наковальне. Качество рубки во многом зависит от положения корпуса и ног работающего, от того, как он держит молоток и зубило.
Корпус должен быть выпрямлен и находиться по отношению к оси губок тисков под углом 45°. Левую ногу выставляют на полшага вперед (рис. 120). Зубило держат, слегка сжав, в левой руке за среднюю часть на расстоянии 20 мм от конца ударной части. Молоток держат за рукоятку на расстоянии 20—30 мм от ее конца.

Рис. 120. Положение ног и корпуса при рубке металла

Удары, наносимые молотком по зубилу, бывают кистевые, локтевые и плечевые. Кистевой удар применяют при легкой рубке, выполнении точных работ. Кисть сгибают до отказа, разжав слегка пальцы, кроме большого и указательного, при этом мизинец не должен сходить с рукоятки молотка. Затем пальцы сжимают и наносят удар. При рубке толстого листового металла применяют локтевой удар. Это
более мощный удар, нежели предыдущий. В этом случае руку сгибают в локте. Разгибать руку следует быстро — это увеличивает силу удара.
Если нужно подвергнуть рубке особо толстые заготовки, применяют плечевой удар, во время которого рука движется в плече.
При разметке металла перед рубкой учитывают припуск 1—2 мм на чистовую обработку.
Вырубание заготовок из листового металла делают в следующем порядке: кладут заготовку на плиту или наковальню; придают зубилу вертикальное положение и наносят молотком легкие удары по всему контуру изделия; затем выполняют глубокую рубку по надрубленному контуру. Переставляя зубило, следует часть лезвия (примерно 1/4) оставлять в прорубленной канавке — это обеспечит точность и чистоту рубки; переворачивают лист металла и ведут рубку по ясно обозначившемуся на противоположной стороне контуру; снова переворачивают лист и заканчивают рубку.
Рубка листового металла в тисках показана на рис. 121.

Рис. 121. Рубка листового металла в тисках

Заготовку крепко зажимают в тисках, так, чтобы разметочная линия совпадала с уровнем губок тисков. Угол наклона зубила к обрабатываемой поверхности составляет 30—35°. Лезвие зубила должно находиться под углом 45° по отношению к оси губок тисков. Срубив первый слой металла, заготовку переставляют выше губок тисков на 1,5—2 мм и срубают следующий слой.
При рубке стали и меди полезно обтирать лезвие зубила тканью, смоченной в машинном масле и мыльном растворе, при рубке алюминия — в скипидаре. Чугун нужно рубить сухим зубилом. При рубке хрупких материалов, например чугуна, необходимо пользоваться защитными очками.

Tags: Металл, Обработка, Рубка

Оставить комментарий

Вам нужно войти, чтобы оставить комментарий.

sovmasteru.ru

Общие понятия о рубке в слесарном деле

Общие понятия о рубке в слесарном деле

Категория:

Рубка металла

Общие понятия о рубке в слесарном деле

Рубкой называется обработка металла режущим и ударным инструментом, в результате которой удаляются (срубаются, вырубаются) излишние слои металла или разрубается на части металл, предназначенный для дальнейшей обработки и использования. В качестве режущего инструмента в слесарном деле употребляется обычно зубило или крейдмейсель, а в качеству ударного инструмента — простые или пневматические молотки.

При помощи рубки можно производить:
— удаление (срубание) излишних слоев металла с поверхностей заготовок;
— выравнивание неровных и шероховатых поверхностей;
— удаление твердой корки и окалины;
— обрубание кромок и заусениц на кованых и литых заготовках;
— обрубание после сборки выступающих кромок листового материала, концов полос и уголков;
— разрубание на части листового и сортового материала;
— вырубание отверстий в листовом материале по намеченным контурам;
— прирубание кромок в стык под сварку;
— срубание головок заклепок при их удалении;
— вырубание смазочных канавок и шпоночных пазов.

Рубка производится в тисках, на плите или на наковальне; громоздкие детали могут обрабатываться рубкой в месте их нахождения. Для рубки лучше всего подходят стуловые тиски; на параллельных тисках производить рубку не рекомендуется, так как их основные части — губки, изготовленные из серого чугуна, часто не выдерживают сильных ударов и ломаются.

Обрабатываемая рубкой деталь должна быть неподвижна. Поэтому небольшие детали зажимают в тиски, а крупные детали кладут на верстак, плиту или наковальню или же ставят на пол и хорошо укрепляют. Независимо от того, где производится рубка, установка деталей по высоте должна быть сделана в соответствии с ростом работающего.

Приступая к рубке, слесарь прежде всего подготовляет свое рабочее место. Достав из верстачного ящика зубило и молоток, он кладет зубило на верстак по левую сторону тисков режущей кромкой к себе, а молоток — с правой стороны тисков бойком, направленным в сторону тисков.

При рубке надо стоять у тисков прямо и устойчиво, так, чтобы корпус был левее оси тисков.

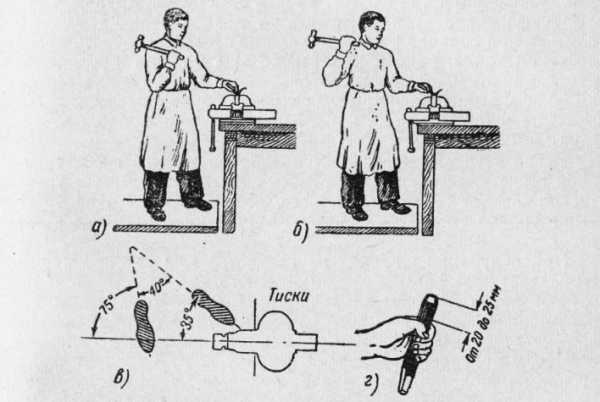

Рис. 1. Прием рубки: а — локтевой замах, б — плечевой замах, в — правильное положение ног работающего при рубке, г — держание зубила

Левую ногу выставляют на полшага вперед, а правую, которая служит главной опорой, слегка отставляют назад, раздвинув ступни ног под углом примерно так, как показано на рис. 1, в.

Зубило держать в руках так, как показано на рис. 1, г, свободно, без излишнего зажима. Во время рубки смотрят на рабочую часть зубила, точнее, в место рубки, а не на ударную часть, по которой ударяют молотком. Рубить надо только остро заточенным зубилом; тупое зубило соскальзывает с обрубаемой поверхности, рука от этого быстро устает, в результате теряется правильность удара.

Глубина и ширина снимаемого зубилом слоя металла (стружки) зависят от физической силы работающего, размеров зубила, веса молотка и твердости обрабатываемого металла. Молоток выбирают по весу, величину зубила — по длине его режущей кромки. На каждый миллиметр длины режущей кромки зубила требуется 40 г веса молотка. Для рубки обычно употребляют молотки весом 600 г.

В зависимости от порядка операций рубка может быть черновой и чистовой. При черновой рубке сильными ударами молотка снимают за один проход слой металла толщиной от 1,5 до 2 мм. При чистовой рубке за проход снимают слой металла толщиной от 0,5 до 1,0 мм, нанося более легкие удары.

Для получения чистой и гладкой поверхности рекомендуется при рубке стали и меди смачивать зубило машинным маслом или мыльной водой; чугун следует рубить без смазки. Хрупкие металлы (чугун, бронза) надо рубить от края к середине. Во всех случаях при подходе к краю детали не следует дорубать поверхность до конца, надо оставлять 15—20 мм для продолжения рубки с противоположной стороны. Этим предупреждается скалывание и выкрашивание углов и ребер обрабатываемой детали. В конце рубки металла, как правило, нужно ослаблять удар молотком по зубилу.

Рубка в тисках производится либо по уровню губок тисков, либо выше этого уровня — по намеченным рискам. По уровню тисков чаще всего рубят тонкий полосовой или листовой металл, выше уровня тисков (по рискам) —широкие поверхности заготовок.

При обрубании широких поверхностей для ускорения работы следует пользоваться крейцмейселем и зубилом. Сначала прорубают крейцмейселем канавки необходимой глубины, причем расстояние между ними должно быть равно 1Д длины режущей кромки зубила. Образовавшиеся выступы срубают зубилом.

Чтобы правильно производить рубку, нужно хорошо владеть зубилом и молотком: это значит правильно держать зубило и молоток, правильно двигать кистью руки, локтем и плечом и точно, без промаха, ударять молотком по зубилу.

делия металлической стружки, которое и представляет сооой сущность процесса резания.

Применяемый при рубке инструмент — зубило представляет собой простейший режущий инструмент, в котором клин особенно четко выражен. Клин как основа всякого режущего инструмента должен быть прочным и правильным по форме — иметь переднюю и заднюю грани, режущую кромку и угол заострения.

Передней и задней гранями клина называются две образующие плоско сти, пересекающиеся между собой под определенным углом. Грань, которая при работе обращена наружу и по которой сходит стружка, называется передней; грань, обращенная к обрабатываемому предмету,— задней.

Режущая кромка — это острое ребро инструмента, образуемое пересечением передней и задней граней. Поверхность, которая образуется на обрабатываемой детали непосредственно режущей кромкой инструмента, называется поверхностью резания.

Нормальные условия резания обеспечиваются благодаря наличию у режущего инструмента переднего и заднего углов.

На рис. 2 показаны углы режущего инструмента.

Передний угол — это угол, который находится между передней гранью клина и плоскостью, перпендикулярной к поверхности резания; обозначается буквой г (гамма).

Задний угол — угол, образуемый задней гранью клина и поверхностью резания; обозначается буквой а (альфа).

Угол заострения — угол между передней и задней гранями клина; обозначается буквой р (бета). деление слоя металла от остальной его массы происходит следующим образом. Клинообразное стальное тело режущего инструмента под действием определенной силы давит на металл и, сжимая его, сначала смещает, а затем скалывает частицы металла. Ранее отколовшиеся частицы вытесняются новыми и перемещаются вверх по передней грани клина, образуя стружку.

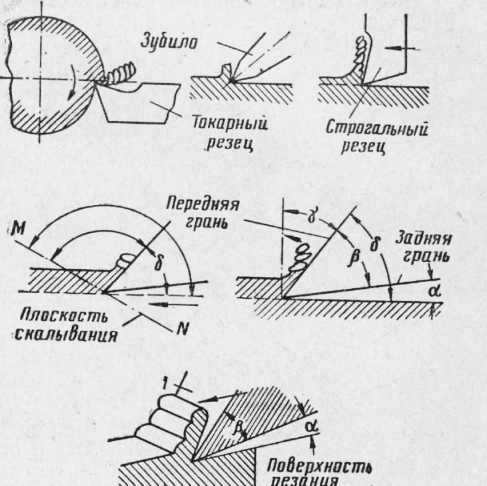

Рис. 2. Схемы резания и углы режущего инструмента

Скалывание частиц стружки происходит по плоскости скалывания MN, расположенной под углом к передней грани клина. Угол между плоскостью скалывания и направлением движения инструмента называется углом скалывания.

Рассмотрим действие клина при работе простого строгального резца (рис. 3). Предположим, что с заготовки А требуется снять определенный слой металла резцом. Для этого устанавливают на станке резец так, чтобы он срезал металл до заданной глубины, и действием определенной силы Р сообщают ему непрерывное движение по направлению, показанному стрелкой.

Резец из прямоугольною бруска, лишенный углов клина, не отделяет стружку от металла. Он мнет и давит снимаемый слой, рвет и поргит обрабатываемую поверхность. Ясно, что таким инструментом работать нельзя.

На рис. 54 показан резец с рабочей частью, заточенной в форме клина. Резец легко отделяет стружку от остальной массы металла, причем стружка свободно сходит по резцу, оставляя гладкую обработанную поверхность.

Зубило. Слесарное зубило является ударным режущим инструментом, применяемым при рубке металлов. На рис. 55, а дан чертеж зубила. Конец рабочей части зубила имеет клиновидную форму, которая создается заточкой под определенным углом двух симметричных поверхностей. Эти поверхности рабочей части называются гранями зубила. Грани в пересечении образуют острое ребро, называемое режущей кромкой зубила.

Грань, по которой при рубке сходит стружка, называется передней, а грань, обращенная к обрабатываемой поверхности,— задней. Угол а, образуемый гранями зубила, называется углом заострения. Угол заострения зубила выбирается в зависимости от твердости обрабатываемого металла. Для твердых и хрупких металлов угол а должен быть больше, чем для мягких и вязких металлов: для чугуна и бронзы угол а принимают 70°, для стали — 60°, меди и латуни — 45°, алюминия и цинка—35°, форма средней части зубила такова, что позволяет удобно и крепко держать его в руке во время рубки. Боковые стороны зубила должны иметь закругленные и зачищенные ребра.

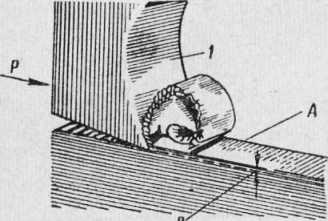

Рис. 3. Резец в процессе резания: Л — изделие, 1 —резец, 2— глубина снимаемого слоя, Р — сила, действующая при резании

Ударная часть зубила имеет вид усеченного конуса неправильной формы с полукруглым верхним основанием. При такой форме ударной части сила удара молотком по зубилу используется с наилучшим результатом, так как удар всегда приходится по центру ударной части.

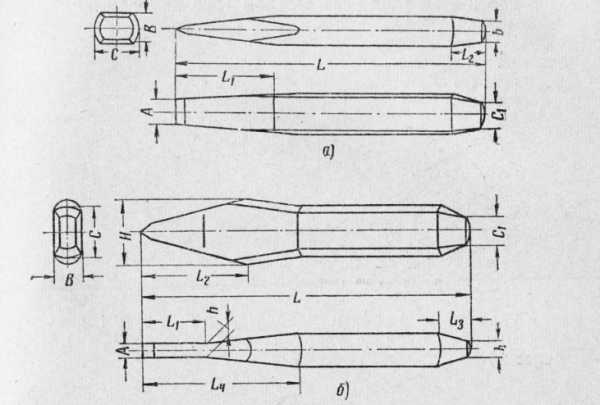

Рис. 4. Зубило (а) и крейцмейсель (б) Размеры зубил в мм

При рубке металла зубило держат в левой руке за среднюю часть, свободно обхватывая ее всеми пальцами так, чтобы большой палец лежал на указательном (рис. 56) или на среднем, если указательный палец находится в вытянутом положении. Расстояние от руки до ударной части зубила должно быть не менее 25 мм.

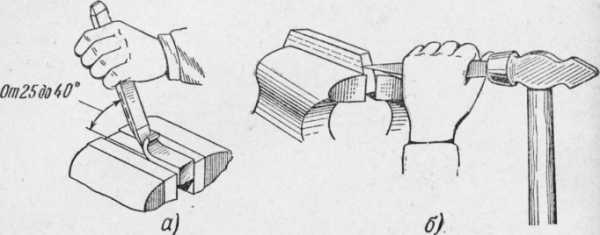

Рис. 5. Положение зубила при рубке: а — рубка по уровню тисков, 6 — рубка по риске

Рис. 6. Установка зубила на обрабатываемый предмет но отношению к губкам тисков

Для рубки зубило устанавливают на обрабатываемый предмет, как правило, с наклоном задней грани к обрабатываемой поверхности под углом, но не более 5° . При таком наклоне задней грани угол наклона зубила (его оси) будет составляться из суммы заднего угла и половины угла заострения. Например, при угле заострения в 70° угол наклона будет 5 + 35°, т. е. 40°. По отношению к линии губок тисков зубило устанавливают под углом 45°.

Правильная установка зубила способствует полному превращению силы удара молотком в работу резания при наименьшей утомляемости работающего. На практике угол наклона зубила не измеряется, но правильность наклона ощущается работающим, особенно при надлежащем навыке. Если угол наклона слишком велик, зубило глубоко врезается в металл и медленно перемещается вперед; если же угол наклона мал, зубило стремится вырваться из металла, соскользнуть с его поверхности.

Наклон зубила к обрабатываемой поверхности и относительно губок тисков направляется движением левой руки в ходе рубки.

Крейцмейсель. Крейцмейсель по существу является зубилом, имеющим узкое лезвие. Применяется он для прорубания узких канавок и шпоночных пазов. Углы заточки крейцмейселя такие же, как у зубила. Иногда крейцмейсель используется взамен зубила, например, когда зубило по ширине режущей кромки велико или когда по условиям работы применять его неудобно.

Рис. 7. Заточка зубила (крейцмейселя) на заточном станке и шаблон для проверки правильности заточки

Для прорубания полукруглых, острых и других канавок применяют крейцмейсели специальной формы, называемые кана-вочниками.

Заточка зубила и крейцмейселя. Во время работы зубила и крейцмейселя происходит истирание их граней, мелкий излом режущей кромки и скругление вершины угла заострения. Режущая кромка теряет остроту, и дальнейшая работа инструментом становится малопроизводительной, а иногда и невозможной. Работоспособность затупившегося инструмента восстанавливается заточкой.

Заточка зубила производится на шлифовальном круге — на заточном станке. Взяв зубило в руки, как показано на рис. 7, накладывают его на вращающийся круг и с легким нажимом медленно передвигают влево и вправо по всей ширине круга. Во время заточки зубило повертывают то одной, то другой гранью, попеременно их затачивая. Сильно нажимать зубилом на круг нельзя, так как это может привести к сильному перегреву инструмента и потере его рабочей частью первоначальной твердости.

По окончании заточки снимают с режущей кромки зубила заусенцы, осторожно и попеременно накладывая грани на вращающийся шлифовальный круг. Режущую кромку зубила после заточки заправляют на абразивном бруске.

Зубило можно затачивать с подачей охлаждающей жидкос/и и на сухом круге. В этом случае необходимо охлаждать затачиваемое зубило, отрывая его от круга и опуская в воду.

Затачивая зубило, нужно внимательно следить за тем, чтобы режущая кромка была прямолинейной, а грани — плоскими, с одинаковыми углами наклона; угол заострения должен соответствовать твердости обрабатываемого металла. Угол заострения при заточке проверяется шаблоном.

Крейцмейсель затачивают так же, как и зубило.

Слесарные молотки. Раньше уже указывалось, что в слесарном деле употребляют два типа молотков — с круглым и квадратным бойками. Противоположный бойку конец молотка называется ноской. Носок имеет клинообразную форму и скруглен на конце. Им пользуются при расклепывании, правке и вытягивании металла. Во время рубки ударяют по зубилу или крейц-мейселю только бойком молотка.

Способы держания молотка. Молоток держат за ручку в правой руке на расстоянии 15—30 мм от конца ручки. Последнюю обхватывают четырьмя пальцами и прижимают к ладони; большой палец накладывают на указательный, все пальцы крепко сжимают. Они остаются в таком положении как при замахе, так и при ударе. Этот способ называется «держание молотка без разжатия пальцев» (рис. 9, а).

Рис. 8. Слесарные молотки: а — с круглым бойком, б — с квадратным бойком, в — заклинивание молотка на ручке

Есть и другой способ, предусматривающий два приема. При этом способе в начале замаха, когда кисть руки движется вверх, ручка молотка обхватывается всеми пальцами. В дальнейшем по мере подъема руки вверх сжатые мизинец, безымянный и средний пальцы постепенно разжимаются и поддерживают наклонившийся назад молоток (рис. 9,б). Затем молотку дают толчок. Для этого сперва сжимают разжатые пальцы, потом ускоряют движение всей руки и кисти. В результате получается сильный удар молотком.

Рис. 9. Способы держания молотка при рубке: а — без разжатия пальцев, б —с разжатием пальцев

Удары молотком. При рубке удары молотком могут производиться с кистевым, локтевым или плечевым замахом.

Кистевой замах осуществляется движением только кисти руки.

Локтевой замах производится локтевым движением руки — сгибанием ее и последующим быстрым разгибанием. При локтевом замахе действуют пальцы руки, которые разжимаются и сжимаются, кисть (движение ее вверх, а затем вниз) и предплечье. Для получения сильного удара разгибающее движение рук должно производиться достаточно быстро. Упражнениями в локтевом замахе хорошо развивается локтевой сустав вместе с кистью и пальцами.

Плечевой замах — это полный замах всей рукой, в котором участвуют плечо, предплечье и кисть.

Применение того или иного замаха определяется характером работы. Чем более толстые слои металла снимаются с обрабатываемой поверхности, тем больше необходимость в наращивании силы удара, следовательно, в увеличении замаха; однако неправильным применением широкого замаха можно испортить обрабатываемую деталь и инструмент и без надобности быстро утомиться. Нужно научиться точно соразмерять силу удара соответственно характеру выполняемой работы.

Удар молотком по зубилу следует производить локтевым замахом с разжатием пальцев; при таком ударе можно рубить довольно долго, не утомляясь. Удары должны быть размеренными, меткими и сильными.

Производительность рубки зависит от действующей на зубило силы удара молотком и от количества ударов в минуту. При рубке в тисках делают от 30 до 60 ударов в минуту.

Сила удара определяется весом молотка (чем тяжелее молоток, тем сильнее удар), длиной ручки молотка (чем длиннее ручка, тем сильнее удар), длиной руки работающего и величиной замаха молотком (чем длиннее рука и чем выше замах, тем сильнее удар).

При рубке необходимо действовать обеими руками согласованно. Правой рукой нужно точно и метко ударять молотком по зубилу, левой рукой в промежутки между ударами перемещать зубило по металлу.

Статьи по теме:

pereosnastka.ru

Рубка металла

Подробности: Категория: Сортовой прокат

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=”eliad”>

Рубка металла

Рубкой разделяют заготовку на части, удаляют лишний металл (припуск), делают в деталях смазочные канавки и др. Осуществляется эта операция с помощью зубила (рис. справа) и молотка.

Режущая часть зубила, как и любого другого режущего инструмента, имеет форму клина.

Угол заострения(заточки) зависит от твердости обрабатываемого металла: чем тверже металл, тем больше должен быть угол заострения. Для обработки стали рекомендуется угол 60°, для цветных металлов — 35° … 40°.

Для прорубания канавок применяется специальное зубило — крейцмейсель (рис. справа).

При рубке используются молотки массой 400 или 500 г.

Перед рубкой заготовку закрепляют в тисках немного левее правого края губок, чтобы оставалось место для установки зубила (рис. слева). Молоток бойком влево кладут на верстак справа от тисков, а зубило — слева, режущей частью на себя. На рабочем месте для рубки должна быть установлена защитная сетка (или экран) для защиты окружающих от осколков металла.

Во время рубки очень важно принять правильную рабочую позу (рис. справа). Стоять следует прямо, корпус тела должен быть развернут по отношению к тискам, правое плечо должно находиться против головки зубила. Левая нога для устойчивости должна быть выдвинута вперед, тело опирается на правую ногу.

Зубило и молоток держат так, чтобы ударная часть и край рукоятки выступали на 15…30 мм (рис. слева).

Рубку в тисках можно выполнять по разметочным рискам и по уровню губок тисков. В первом случае заготовку устанавливают так, чтобы разметочная риска находилась на 1,5… 2 мм выше губок тисков. Зубило помещают под углом 30… 40° (рис. справа) к обрабатываемой поверхности. После каждого удара возвращают зубило в исходное положение.
Во втором случае разметочные риски опускают ниже уровня губок с таким расчетом, чтобы после обработки на поверхности заготовки оставался припуск 1… 1,5 мм.

В зависимости от твердости обрабатываемого материала и его толщины молотком наносят по зубилу удары различной силы.
Различают кистевой, локтевой и плечевой удары(см рис. ниже).

Кистевым (рис. а) ударом снимают небольшие неровности и тонкие стружки, локтевым (рис. б) — срубают лишний металл и разрубают на части заготовку небольшой толщины. При кистевом ударе молоток перемещается за счет движения кисти руки.
При локтевом ударе рука сгибается в локте и удар становится сильнее (рис. б). Локтевым ударом срубают лишний металл и разделяют заготовки на части.
Плечевым ударом(рис. в) — срубают толстые стружки, разрубают прутки, полосы большой толщины.

В тех случаях, когда заготовку невозможно закрепить в тисках, ее обрабатывают на плите (рис. слева). Зубило ставят вертикально на разметочную риску и наносят удары.
После каждого удара зубило перемещают на половину режущей кромки. Благодаря этому облегчается установка зубила в правильное положение и образуется непрерывный разрез. В заготовке большой толщины разметочную риску наносят с противоположных сторон. Сначала надрубают примерно до половины толщины листа с одной стороны, затем — с другой.

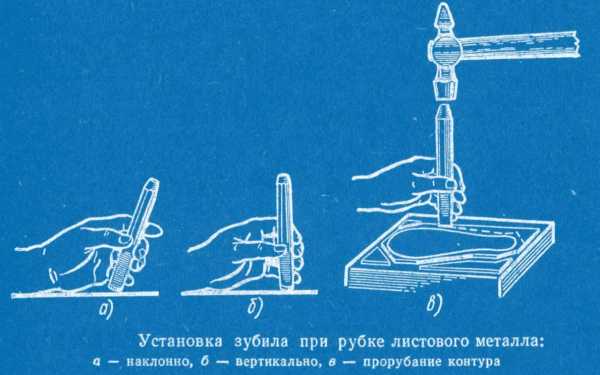

При вырубке заготовки сложной формы режущую кромку ставят на расстоянии 1 … 1,5 мм от разметочной риски и надрубают заготовку легкими ударами вдоль всего контура. После этого рубят по всему контуру более сильными ударами. Затем заготовку переворачивают и заканчивают вырубание по обозначившемуся контуру.

Работать можно только исправным инструментом. Ударная часть зубила и молотка должна быть без трещин и заусениц.
Ручка молотка должна быть прочно насажена и не иметь трещин.
Не проверяйте качество рубки рукой на ощупь.
В конце рубки ослабляйте силу удара.
Во избежание травмы на верхний конец зубила следует надевать резиновую шайбу.
Рубку можно выполнять только при наличии защитного экрана и защитных очков.
Нельзя стоять за спиной работающего.

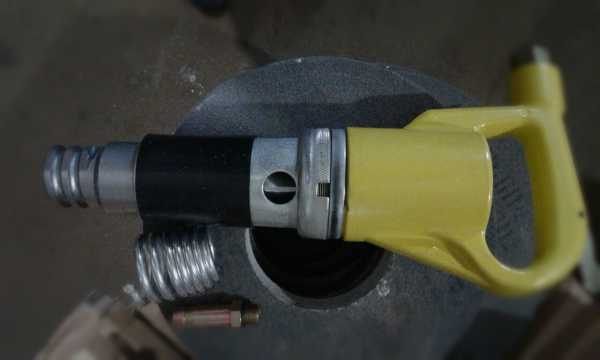

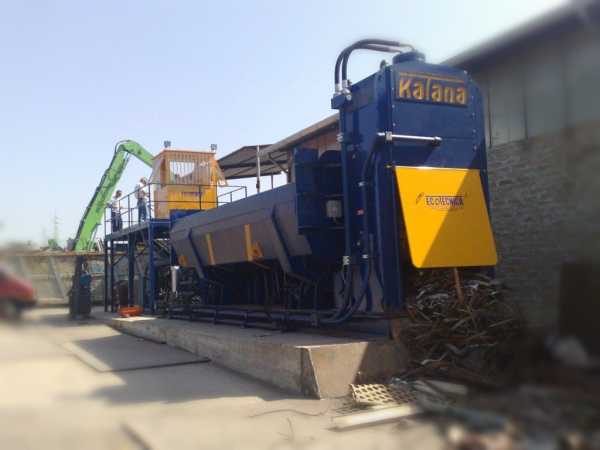

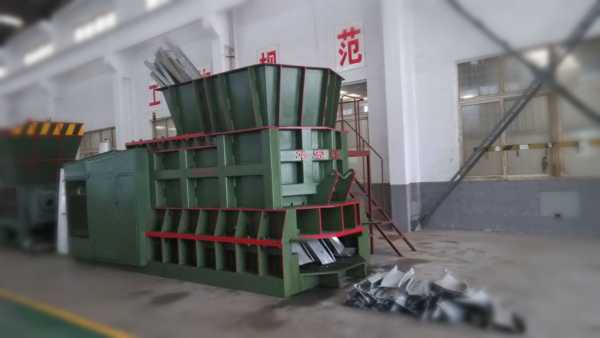

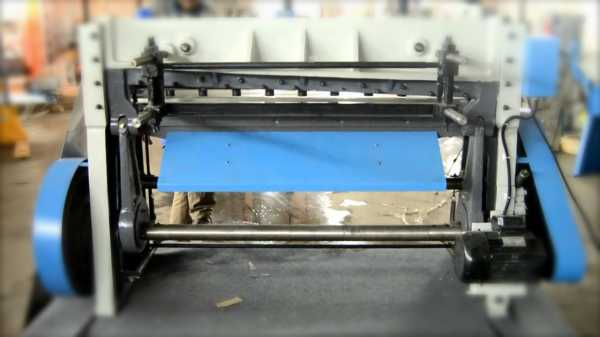

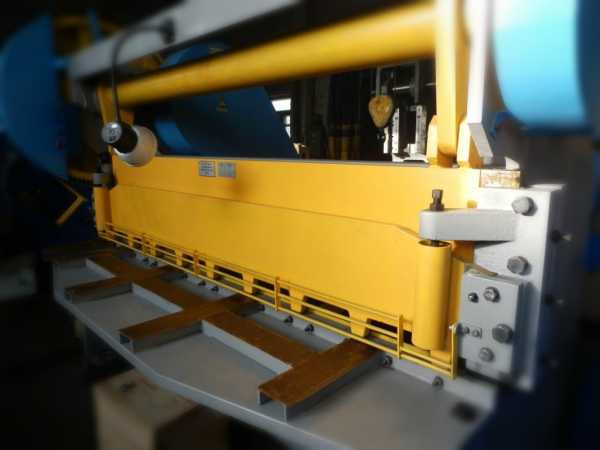

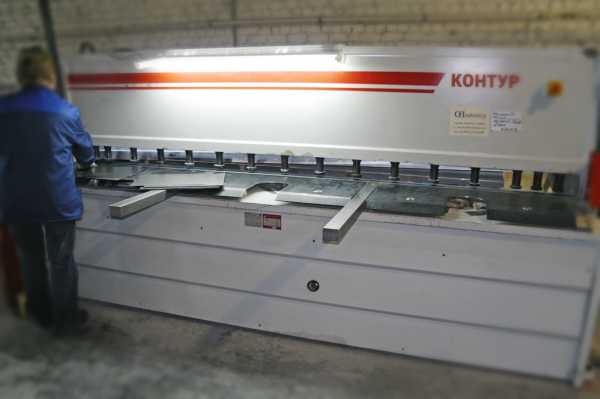

Ручная рубка — трудоемкая операция. В промышленном производстве ее заменяют другими способами обработки. Там, где без рубки обойтись нельзя, ее выполняют слесари с помощью пневматических или электрических рубильных молотков. Чаще всего вырубку заготовок из листового металла производят на прессах с помощью специальных штампов. Среди высокопроизводительных способов, которые применяются в последнее время, следует отметить кислородный, лазерный и др. Эти установки обслуживают резчики металла.

Разнообразие зубил и крейцмейселей показано на рисунке ниже.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=”eliad”>

technologys.info

инженер поможет – Рубка металлов

Рассмотрим сначала процесс рубки с помощью зубила вместе с молотком.

Зубила своей режущей частью представляет форму клина. Выбор угла заточки в значительной степени зависит от твердости обрабатываемого материала
чем тверже материал, тем больше тупее клин.
Рекомендации по выбору
стали угол режущего клина равен 60 градусов,
цветные металлы угол режущего клина равен 35 -40 градусов.

Для получения канавок с помощью зубила используется специальное зубило.
При обработке рубкой применяются молоток массой до 500 г.

Процесс рубки

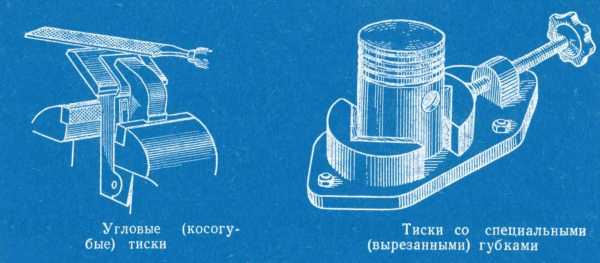

В процессе рубки заготовку крепят в тиски чуть-чуть левее правого края губок. Оставшееся место служит для крепления зубила. Молоток располагают бойком влево и кладут его на верстак справа от тисков, зубило при этом находится слева, режущей частью к себе. Рабочее место должно быть защищено защитной сеткой для защиты от вылетающих осколков материала.
