Треугольные магниты для сварки металлоконструкций под углом 90 градусов, тестирование держателя во время работы, вариант сборки конструкции своими руками

Всем привет! В этом обзоре расскажу о весьма полезном, на мой взгляд, приспособлении. Давно уже задумывался об этом девайсе. Даже пробовал сделать подобный своими руками. Но обо всем этом — под катом.
У обозреваемого приспособления довольно узкий круг применения (хотя возможно у меня не хватает фантазии). Основное назначение инструмента — фиксация деталей между собой перед сваркой.

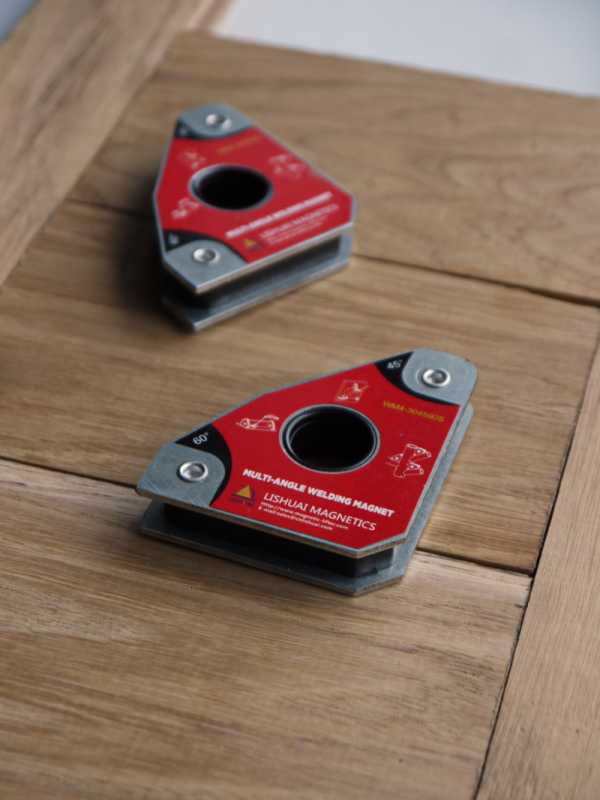

Поставляются упакованными в блистер

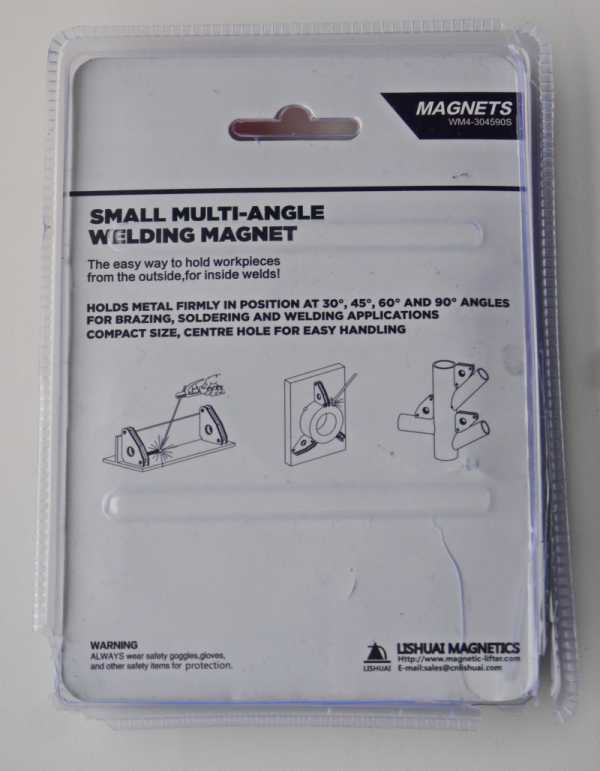

На обратной стороне упаковки изображены примеры использования

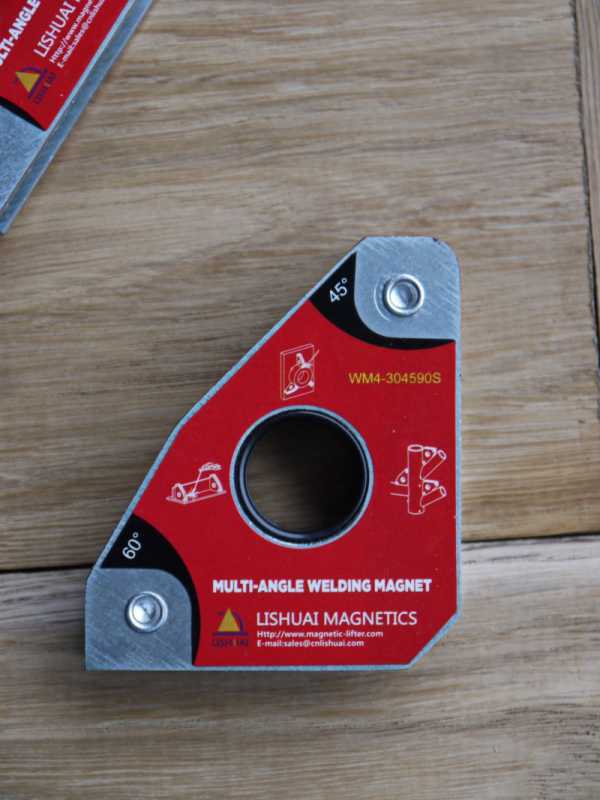

В комплекте два магнитных уголка. Каждый из них, по сути это две стальные пластины с установленным между ними магнитом.



Магнит спрятан под пластиковой проставкой, это облегчает очистку приспособления от налипшей металлической стружки и пыли.
Пластины соединены между собой заклепками. Собрано все довольно хорошо. Чувствуется некая монолитность (если можно так сказать) изделия. Форма девайса позволяет зафиксировать детали под углами 30, 45, 60 и 90 градусов.

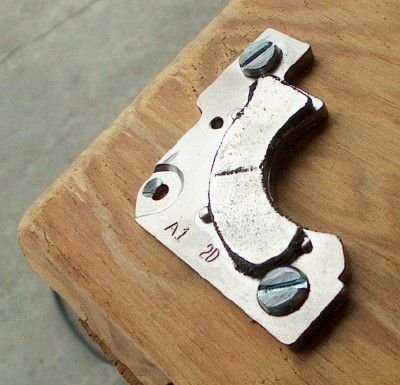

Честно ожидал, что уголки буду размера побольше. Возможно из-за того, что сам когда-то сделал подобное приспособление, использовав магниты из старых динамиков. Получился треугольник с катетами 100х100 мм и толщиной 20 мм. Конструкция оказалась не очень удобной, в первую очередь из-за своих размеров и веса. И если стационарно (в мастерской) мирится с этим еще можно. То, для выездных работ она оказалась довольно неудобной. Не буду углубляться в подробности, отмечу только что формфактор обозреваемых мне больше по-душе. Размеры 60х50х12 мм.

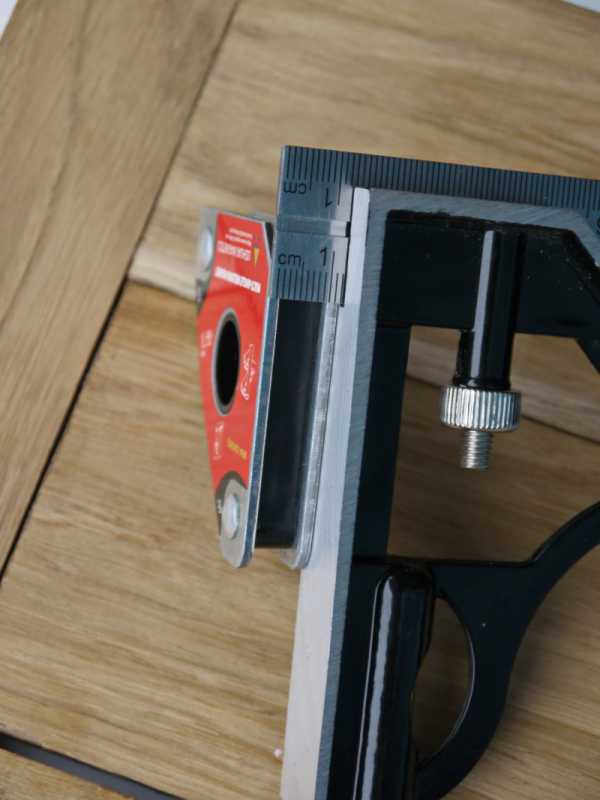

Измерить точность углов, я решил при помощи угольника Свенсона и линейки. Угольник я проверял в одном из прошлых своих обзоров. Соответствие угла 90 градусов видно на фото выше. Так что продолжу с угла 45.

Все совпало довольно точно. Та же ситуация и с углами 30 и 60 градусов.


Если немного заморочиться, то дополнительно можно получить углы 15 и 75 градусов.


Также это демонстрирует, что при использовании девайсов в паре — точность практически не теряется. Еще один замер 90 градусов.

Естественно при фиксации довольно длинных деталей — погрешность неизбежна. Но не будем забывать что данный инструмент служит для предварительной установки деталей для прихватки, освобождая руки сварщика. Проверку диагоналей изделия никто не отменял.
Вот несколько фото примеров использования




За счет того, что рабочие поверхности инструмента не являются плоскими, а состоят из двух пластин. Появляется возможность работы с трубами различного диаметра


Универсальность изделия заканчивается на том, что оно подходит для установки во внутренний угол между изделиями. Конечно есть варианты и для наружной установки снаружи.

По-поводу мощности магнита. Как по мне его хватает за глаза. В характеристиках указанно усилие на отрыв до 15 кг. На видео деталь весом около 5 кг. Находясь в центре тяжести, магнит довольно уверенно ее удерживает, даже если попытаться стряхнуть


К плюсам, также можно отнести оцинковку стальных пластин. Из минусов, лично я вижу только цену. В целом инструмент меня порадовал. В моем случае его компактность является жирным плюсом, позволяя возить с собой всегда независимо от того понадобится он или нет сегодня. Надеюсь обзор был полезен, а изложенная информация кому-то пригодится. На этом все, всем спасибо за внимание!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Магнитный уголок для сварки - преимущество, выбор, типы

Сварка металлических конструкций становится проще и точнее. Используя магнитный угольник для сварки, мастер обеспечивает точность стыковки двух изделий, а соответственно и точность сборки всей конструкции. Поэтому специалисты сами используют этот инструмент, выполняя сварочные работы, и советуют приобрести его начинающим сварщикам.

Преимущества работ с магнитным угольником

Магнитный уголок для сварки используется и для разовых сварочных операций, и для поточных работ. Вот преимущества его использования:

  • С помощью угольника производится крепление двух стыкующихся элементов, что освобождает сварщика от поддержки одного из них. А это свобода действия, плюс удобство выполняемых операций.
  • С помощью магнитного угольника фиксация двух деталей производится четко, соответственно сварочный шов будет аккуратно проварен, что в конечном итоге повысит его качественные показатели. Поэтому, проводя сварку металлических конструкций повышенной точности, магнит для сварки – это уже не совет или рекомендация, это необходимость.
  • Минимизация трудозатрат, особенно это касается работ, связанных с изготовлением сложных конструкций. Нет необходимости использовать труд двух работников: сварщика и помощника. Сам сварщик все сделает как надо. Особенно это заметно, когда производится большой объем сварочных работ.
  • С помощью магнита производится фиксация деталей, расположенные в разных плоскостях.
  • Кроме сварки магнитный угольник может быть использован при разметке, резке стальных элементов, прочно удерживая их по месту установки.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

  • отключаемые;
  • с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Внимание! Этот вид сварочных магнитов может выдерживать вес детали до 35 кг в подвешенном положении.

Фиксаторы для сварки с постоянным магнитом – это простая конструкция, состоящая из двух металлических шаблонов, формирующих углы стыковки двух деталей, и магнита, который расположен между двумя шаблонами. Он постоянно действующий, что иногда усложняет процесс подгонки. Во всем остальном это все тот же магнит, с помощью которого легко фиксировать место расположения свариваемых деталей и узлов.

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.

Типы магнитов по конструкции

Как уже было сказано выше, магнитные фиксаторы бывают разных конфигураций, с помощью которых можно выставить необходимый угол сварки двух металлических элементов. Но есть разделение и по назначению.

  • С фиксированным углом – обычная и традиционная конструкция.
  • С регулируемыми углами. Этот инструмент гибкого типа. С его помощью можно выставить любой угол, что позволяет вести сварочные работы в сложных конструкциях.
  • С постоянным магнитом или отключаемым (выше об этом уже упоминалось).
  • Многоугольные модели, в конструкциях которых присутствуют несколько стандартных угловых сопряжений.
  • Существует разделение по мощности: для фиксирования тяжелых элементов и легких.



Эти показатели влияют на стоимость инструмента. Чем больше положительных характеристик, тем он дороже.

Самодельный сварочный магнит

Можно ли сделать магнитные угольники для сварки своими руками? Никаких проблем, потому что их конструкция достаточно проста. Что для этого понадобится?

  • Круглый магнит диаметром 80-90 мм и толщиною 15 мм.
  • Стальной лист толщиною 2 мм.
  • Четыре болта М6 длиною 40 мм и гайки к ним.

Из листа вырезаются шаблоны необходимой конфигурации (используйте болгарку). Шаблонов должно быть два. Обратите внимание, что размер вырезанных из стального листа изделий не должен быть меньше диаметра магнита. Все кромки подгоняются точно под необходимые углы, они обязательно шлифуются до максимальной чистоты. Шлифовке подвергаются и поверхности, чтобы ржавчина и другие дефекты не снизили силу магнитного поля.

На один из шаблонов устанавливается магнит точно посередине, и делаются метки под крепежные детали. Должно быть четыре отверстия: три по углам, один посередине. По меткам высверливаются сквозные отверстия в двух шаблонах.

Собирается угловый инструмент путем установки болтов М6 в отверстия. При этом необходимо установить гайки не только на конец болта, но и между шаблонами, чтобы в процессе вкручивания резьбового соединение не погнулись уголки самодельного инструмента. Важно, чтобы круглый магнит не выступал за грани шаблонов. Хвостовики болтов, которые выходят на гайки, надо обрезать болгаркой. Вот такая технология, чтобы сделать своими руками свой собственный магнит для проведения сварочных работ. Магнитное приспособление для сварки – инструмент простой, но необходимый. Им сегодня пользуются и профессионалы, и только начинающие свою деятельность сварщики.
