Обзор сверлильного станка Jet JDP-8L Часть1.

Небольшой сверлильный станок хотел давно. Из дешевых это только Китай разных мастей. Долго думал брать или нет, уж больно зачастую нелестные отзывы о них. Но наконец решился.

У домашнего (да и не только) мастера выбор небольшой: все новые недорогие станки китайского производства. Зачастую складывается ощущение, что делают их на одном заводе, только красят в разный цвет. Присматривался также к Bosch PBD40, но цена отпугнула, да и опять шумный коллекторный двигатель. В итоге вернулся опять к китайцам, думал о Корвет-46 на 500 Ватт, но два ремня (съедающих мощность) и возросшие цены ограничили мой выбор. В итоге решил взять самую простую сверлилку на 5 скоростей - JET JDP-8L (аналоги Корвет-45 и подобные).

Плюсы сверлильного станка перед дрелью или шуруповертом достаточно очевидны:

  • проще выдержать перпендикулярность (или любой другой угол)
  • ременная передача позволяет максимально полно использовать мощность на низких оборотах (на коллекторных двигателях на низких скоростях мощнность значительно падает, да и ведет к перегреву двигателя)
Jet, хоть и китаец как все, но какой-никакой бренд и есть у него некоторые косметические отличия от остальных безликих братьев:
  • двигатель с ребрами охлаждения
  • зубчатый ремень
  • оригинальные ручки (неплохой хват)
  • квадратный кожух (упорно напоминает мне бензобак:))
В общем чуть переплатил и взял Jet.
Поставляется в картонной коробке. Весы намерили 20.7кг.
Открываем, внутри еще одна коробка покрасивее.
Упаковано неплохо, всё в консервационной смазке.

Комплектация

Итак, в коробке:

  • сверлильный станок практически в сборе
  • станина
  • колонна
  • столик
  • патрон и ключ в коробочке
  • тиски
  • ручки - 3шт.
  • два пакетика с болтами, шайбами и т.п.
  • прозрачный пластиковый щиток
  • инструкция, гарантийный талон
Вообще ожидал сильный традиционный запах китайского инструмента, но по большому счету воняет только ремень и то только когда крышка открыта. Ремень как показала практика активно осыпается. Толком еще не посверлил, а внутри всё уже в остатках ремня.

Сборка

Сборка оказалось простой и неинтересной. Крепим колонну к основанию, вставляем столик, крепим голову и щиток. Вкручиваем ручки. Всё!

Конструкция, Разборка
Конструкция весьма простая. Разбирается станок легко и быстро.
Для полной переборки потребуется: два шестигранника (есть в комплекте), ключи на 13, 14, 15.
Откручиваем две гайки с пружины. Аккуратно снимаем пружину.


Вытаскиваем ручку.
После этого пиноль вываливается вниз.
Подшипники запрессованы очень плотно.
Подшипники используются 6201 и 6203.

Кожух ремня сделан из тонкой жести. Легко изгибается.


Двигатель, ременная передача
Двигатель на 350Вт. С ребрами охлаждения.
Под крышкой конденсатор на 8мкФ 450В.
Шкивы из алюминиевого сплава, ремень зубчатый XPZ672.
Что интересно нет выключателя, отключающего станок при открытии крышки.

Патрон
Патрон ЗВП, конус B16, производитель San Ou. Ничего плохого или хорошего сказать не могу, обычный патрон. Померить биения нечем, но шканты из деревяшек приходится плоскогубцами доставать.

Тиски
Если сам станок в целом сделан весьма аккуратно, то на тисках китайцы отдохнули. Поэтому лучше их сразу убрать подальше, чтобы не расстраиваться.

Сделаны и обработаны очень грубо. Крепление подвижной губки закреплено на каких-то шурупах. Всё болтается и заедает. В общем отложил их, работать с такими тисками можно только если уж совсем под рукой ничего нет.

Первоначальня настройка, доработки.
Необходимо проверить затяжку всех болтов. Зачастую всё недокручено. Местами добавил шайбы, либо поменял их на более широкие.

Отмыл всё от старой смазки. Вообще всё что могло заржаветь снаружи всё смазано, а вот внутри всё сухо.. Смазал всё заново, особенно трущиеся детали. За неимением лучшего дома пока смазал литолом.

Главная болезнь этих станков это люфт пиноли. Мой не оказался исключением. Сбоку есть регулировочный винт, но сделан он весьма странно. На концу находится прямоугольный выступ, который видимо должен попадать в паз в пиноли, но из-за резьбы этого естественно не происходит.

Я взял болт М8, высверлил небольшую лунку в торце. Вставил стальной шарик на 5мм. Этой конструкцией выбираю люфт. Только необходимо смазать все эти детали. По началу я делал это без смазкии буквально за 10 опусканий пиноли в ней образовался ощутимый паз. В общем необходимо всё это регулярно смазывать и не усердствовать с затяжкой. Удалось минимизировать люфт (по одной оси) и остался свободной возврат пиноли пружиной.


Впечатления.
В общем-то начитавшись отзывов о китайских сверлилках готовился к худшему. Но в целом всё оказалось вполне неплохо. Упаковано всё хорошо, от ржавчины смазано. Сверлить можно сразу, но для приличных результатов по металлу надо поднастроить (о чем писалось выше).

Если вы любите копаться во всяких механизмах, то станочек станет еще прекрасной игрушкой:) Свой я пересобрал уже раз 5 и есть еще мысли как можно улучшить:)

По деревяшкам устраивает всем. Металл не сверлю практически.

Плюсы:

  • Вес: можно легко перетаскивать (актуально для маленькой мастерской)
  • Цена
  • Асинхронный двигатель
  • Всё сделано в меру аккуратно

Минусы:

  • Вес: для серьезных работ по металлу нужно больше прочности.
  • Что-то постукивает и дребезжит (особенно на высокой скорости)
  • Тиски (убрать с глаз долой, чтобы не расстраиваться)

На этом пока всё. Фото станка целиком будет в следующей части:)
Буду рад ответить на вопросы в комментариях.

somediy.livejournal.com

Станок сверлильный JET JDP-8 случайная покупка - Сверлильные станки

Немного предистории.

Недели две просматривал инет торговые сайты на покупку станка сверлильного.

Нужен был такой чтоб как говорят взял рукой и вынес на улицу.

Новые станки не расматривал.

В общем ситуация такая слаживалась.Станок нравится но цена нет или же наоборот цена нормальная но станок метлом.

Сегодня с утра поехал на рынок прикупить мех резец для резьбы.

Там от барахолки уйма небольших магазинчиков торгуют всем кому что надо.

А надо было пару метров кабелька.Захожу смотрю кабелёк который бухтой примостился на крышке сверлилки. Стоит на полу этот JET JDP-8 только нету одной из трёх ручек. Если чесно то станок приглянулся.По внешему виду тоже состояние хорошее.Стойка труба и столик на ней немного ржавчиной взялись. Спросил цену.Устроила. Включить говорю можно.В ответ мы включали но что то не работат. Они не могли вкурить продпавцы как он включается.Подсветку включают и жмут на красную кнопку а всё без толку.А красную кнопку то нужно откинуть и под ней две кнопки одна пуск и другая стоп. В общем включили.Работает. Вот так я его и купил.

Сегодня немного разобрал его и заодно картинок сюда выложу.

К слову.Люфт пиноли на нём есть как наверное и на всех остальных Китайцах.

Люф неблдьшой так что можно пока с этим не парится.Кода станок работает то этот люфт пиноли можно сказать исчезает.Конечно всем интересно за колонну трубу.

померял сделал фото.Я его уже собрал и немного пробывал сверлить. Завтра будут картинки уже собранного а сегодня вот такие.

www.chipmaker.ru

Сверлильный станок JET JDP-8L. Анбоксинг, сборка, первые впечатления.

Для начала муки выбора. Всем понятно, что хороши советские станки.
Но их приобретение сопряжено с множеством проблем.
Самая главная проблема - их надо выискивать.
Вторая проблема - они очень много весят, что хорошо для жесткости, но очень плохо для транспортировки. Про перетащить из гаража домой на четвертый этаж и обратно даже не стоит заикаться.
Третья проблема - требуется приложение рук, хотя тоже самое можно сказать про китай.
Ну и четвертое -  у большинства советских станков трехфазные двигатели, а значит к затратам прибавится еще и частотник.

Поэтому, учитывая, что прецизионное сверление мне не нужно,  я решил купить себе китайца.

И приобрел я младшую сверлилку из модельного ряда JET, а именно - JDP-8L.

Характеристки:

Максимальный диаметр сверления - 13 мм

Частота вращения шпинделя - 580–2650 об/мин
Число скоростей - 5
Конус шпинделя - МК-2
Вылет шпинделя - 104 мм
Ход пиноли шпинделя - 50 мм
Расстояние шпиндель-стол - 200 мм
Расстояние шпиндель-основание - 280 мм
Размер стола - 160x160 мм
Наклон стола - +/-45°
Габаритные размеры - 430х225х580 мм
Масса - 19 кг

Станок в коробке я без проблем утащил на раме рюкзака Alice.

Разобран станок был хаотично т.к. брал последний экземпляр с витрины.

Станина.

К ней прикручиваю трубу

Толщина стенки, конечно, навевает уныние, но я знал на что шел.

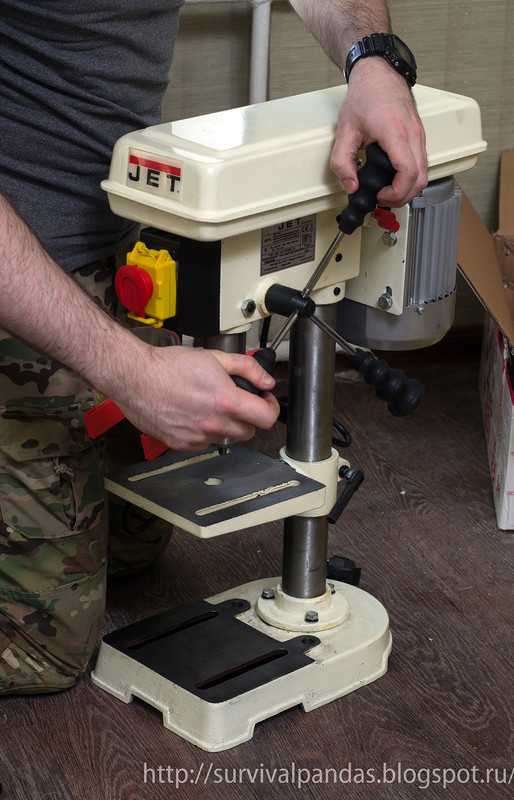

Голова станка шла уже в сборе. Поэтому я установил ее на штангу и закрепил. Осталось только прикрутить ручки.

Теперь поделюсь первыми впечатлениями от использования. По сравнению с дрелью и дрелью установленной на "штатив" просто земля и небо. Так что покупкой я однозначно доволен.

Но теперь пару слов о недостатках. Типичная болезнь китайских сверлильных станков - люфт пиноли присутствует, но, на мой взгляд, все в рамках разумного. Дикой болтанки нет.
В будущем станок можно доработать, благо вариантов полно, но пока все устраивает.

Родные тиски весьма низкого качества. Не понравились, хотя на безрыбье...

Родной патрон вроде неплох.

Защитный откидывающийся кожух не понравился, лучше очки.

Ограничение глубины сверления вообще сделано отвратно.

Зато сверлит станок отлично, мне очень понравилось, ну и шумит слабо.

Пока с первыми впечатлениями закончим. Впереди станку отводится участие во многих будущих проектах. После некоторой эксплуатации напишу более полноценный обзор. А пока на этом все. Спасибо за внимание!

survivalpanda.livejournal.com

Сверлильный станок Jet JDP-8L. Часть 2. Тиски и сверлильный патрон.|Andrew's DIY Projects

О первых впечатлениях я писал в прошлой части. Почти сразу же были намечены пути апгрейда.


Замена тисков
Первым делом были заменены тиски. Маленькие детали небезопасно держать рукой, так что хорошие тиски не помешают. Те, что шли в комплекте это просто какое-то издевательство.
К счастью в одном из инструментальных магазинов на глаза попались тиски Groz DPV/CI80.
Совсем другое дело.
Тиски поставляются в коробке, сами тиски в промасленном пакете.

Качество изготовления намного лучше, покрашены в голубой цвет.
Рабочие поверхности отшлифованы. Ход плавный Крепление подвижной губки:
На неподвижной губке есть канавки для круглых деталей.

Для сравнения крупное фото тех, что были в комплекте.

Крепление на двух раскручивающихся шурупах. Постоянно заедает, ход тяжелый.

Губки сделаны так:

Шлифовка грубая:

Тиски от Groz произвели хорошее впечатление и уже пригодились.

Крепление несколько уже чем на столике, но закрепить всё равно реально.


Замена сверлильного патрона
Станок комплектуется патроном ЗВП (зубчато-венцовый патрон) SAN OU 1.5-13мм с конусом B16. В общем-то патрон как патрон, можно было и не менять. Но всё время зажимать сверло ключом (неудобный ключ в комплекте) напрягает.

Да и зажимает он только от 1.5мм. А я, бывает, сверлю печатные платы сверлами 0.8мм и даже меньше.

Так как у сверлилки нет реверса то идеально подходит самозажимной патрон. У него интересная конструкция: чем сильнее нагрузка на сверло, тем сильнее держит его патрон. Сверло достаточно чуть зажать в патроне. Чтобы отпустить сверло крутим патрон в другую сторону (соответственно при реверсе сверло будет всегда выпадать. Для таких случаев есть самозажимные патроны с блокировкой, но они дороже).

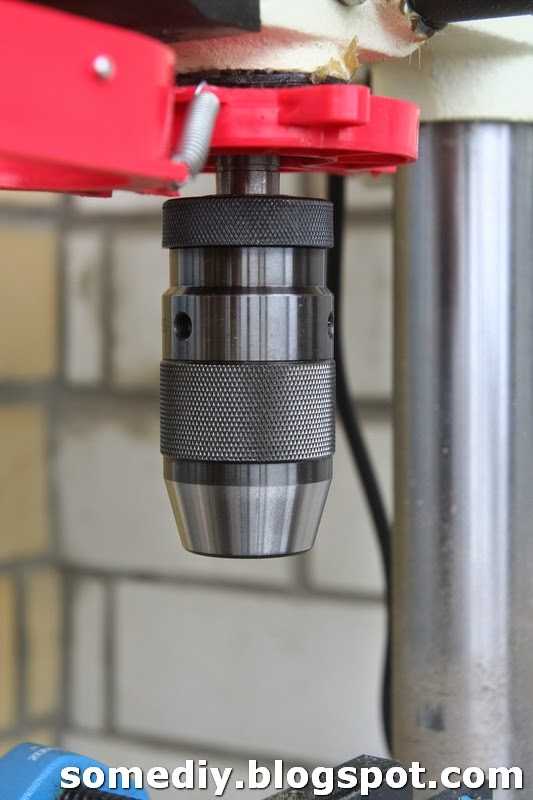

Через интернет был заказан (китайский) самозажимной патрон на 13мм, конус B16.
Поставляется в такой вот коробочке. В комплекте только патрон.

Сделан аккуратно.

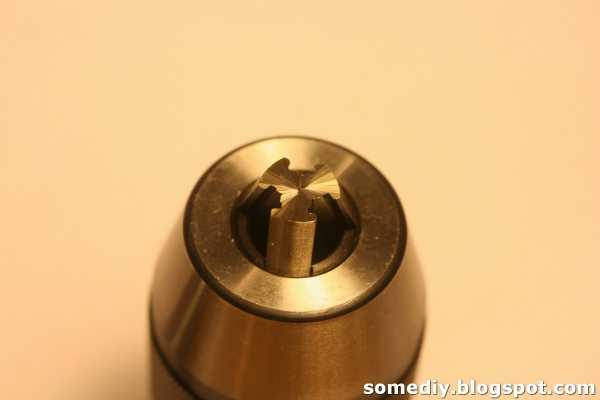

Губки смыкаются плотно, можно зажимать самое маленькое сверло.
Есть и минусы. Самозажимной патрон длиннее (и соответственно тяжелее) ЗВП. Мой патрон почти 10см длиной (ЗВП порядка 6 см). В сравнении с ЗВП:
Еще недостаток: И без того небольшая рабочая высота JDP-8L становится еще меньше (+ рабочая высота еще съедается высотой сверла).

Но работать конечно намного удобнее, правда снять патрон, описанным ранее методом становится проблематичнее.

Немного фото станка:

И с тисками.
Пост, как я делал тумбочку для сверлильного станка будет в ближайшее время.
Продолжение следует...

Все вопросы в комментарии:)

www.adubovik.ru
