Паспорт станок сверлильный 2н125 – 2Н125 станок вертикально-сверлильный универсальный одношпиндельный Описание, характеристики, схемы

alexxlab | 14.11.2019 | 0 | Вопросы и ответы

Содержание

Паспорт 2Н125 | Паспорта на станки

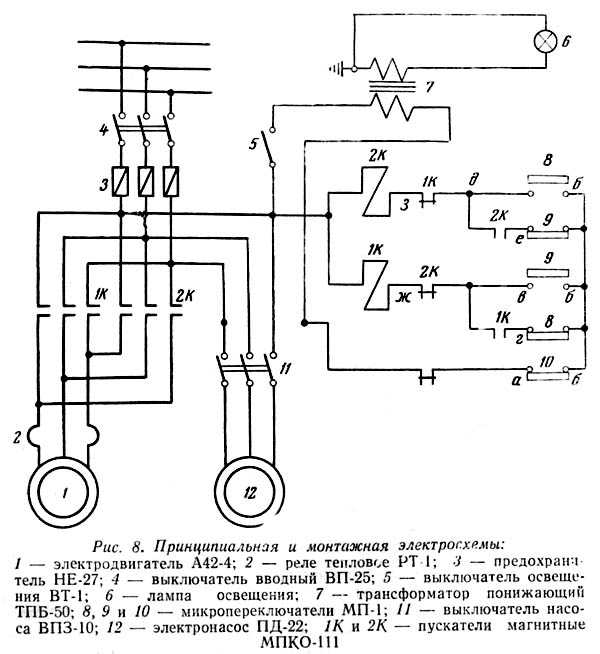

ОПИСАНИЕ РАБОТЫ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

Краткая характеристика электрооборудования. Электрооборудование станков включает в себя трехфазный короткозамкнутый асинхронный электродвигатель вращения и рабочей подачи шпинделя, электронасос охлаждения, электроаппаратуру управления.

Величины напряжений переменного тока могут быть следующие:

Напряжение силовой цепи определяется заказчиком.

Сведения о первоначальном пуске. При первоначальном пуске станка необходимо освободить магнитные пускатели от клиньев, проверить надежность зажима проводов и заземления, целостность монтажа электрооборудования внешним осмотром.

Скачать Паспорт и электросхема вертикально-сверлильного станка 2Н125

После осмотра в электрошкафу управления вводным автоматом QI станок подключить к цеховой сети, при помощи кнопок и выключателей проверить четкость срабатывания магнитных пускателей и реле, правильность направления вращения электродвигателя M1. Проверку необходимо производить на холостом ходу.

Описание режимов работы. Включением вводного автомата Q1 подается напряжение на главные и вспомогательные цепи, на пульте загорается сигнальная лампа Н2. Если необходимо охлаждение и освещение, то соответствующие выключатели ставятся в положение ВКЛЮЧЕНО.

Нажатием кнопки S2 ВПРАВО катушка пускателя KI получает питание, главные контакты включают электродвигатель MI на правое вращение шпинделя. Через блок-контакты K1 включается пускатель К2, включающий электродвигатель М2 и реле задержки К7.

При нажатии кнопки S3 ВЛЕВО происходит отключение пускателя K1, электродвигателя MI, реле К7. После разряда конденсатора СЗ контакты реле К7 (28-26) замыкаются, и происходит включение пускателя КЗ и электродвигателя M1 на левое вращение шпинделя. Реле К7 включается снова.

Скачать Паспорт и электросхема вертикально-сверлильного станка 2Н125

pasportanastanki.ru

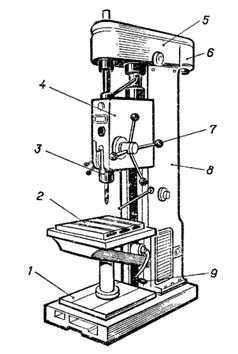

Станки универсальные вертикально-сверлильные 2Н125, 2Н135, 2Н150

Главная
Видеотека
- Естествознание
  - Физика
  - Математика
  - Химия
  - Биология
  - Экология
- Обществознание
  - Обществознание – как наука
  - Иностранные языки
  - История
  - Психология и педагогика
  - Русский язык и литература
  - Культурология
  - Экономика
  - Менеджмент
  - Логистика
  - Статистика
  - Философия
  - Бухгалтерский учет
- Технические науки
  - Черчение
  - Материаловедение
  - Сварка
  - Электротехника
  - АСУТП и КИПИА
  - Технологии
  - Теоретическая механика и сопромат
  - САПР
  - Метрология, стандартизация и сертификация
  - Геодезия и маркшейдерия
- Программирование и сеть
  - Информатика
  - Языки программирования
  - Алгоритмы и структуры данных
  - СУБД
  - Web разработки и технологии
  - Архитектура ЭВМ и основы ОС
  - Системное администрирование
  - Создание программ и приложений
  - Создание сайтов
  - Тестирование ПО
  - Теория информации и кодирования
  - Функциональное и логическое программирование
- Программы
  - Редакторы и компиляторы
  - Офисные программы
  - Работа с аудио видео
  - Работа с компьютерной графикой и анимацией
  - Автоматизация бизнеса
- Прочие
  - Музыка
  - Природное земледелие
  - Рисование и живопись
Библиотека
- Естествознание
  - Физика
  - Математика
  - Химия
  - Биология
  - Экология
  - Астрономия
- Обществознание
  - Иностранные языки
- Технические науки
  - Теоретическая механика и сопромат
  - Сварка
  - Железная дорога
- Паспорта и техническая документация
  - Металлообра-батывающие станки
  - Деревообра-батывающие станки
  - Сварочное оборудование
Правила
Контакты

forkettle.ru

Вертикально-сверлильный станок 2Н125Л: устройство,схемы, характеристики

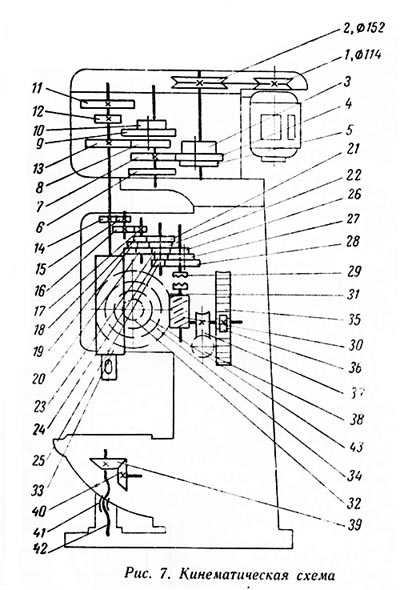

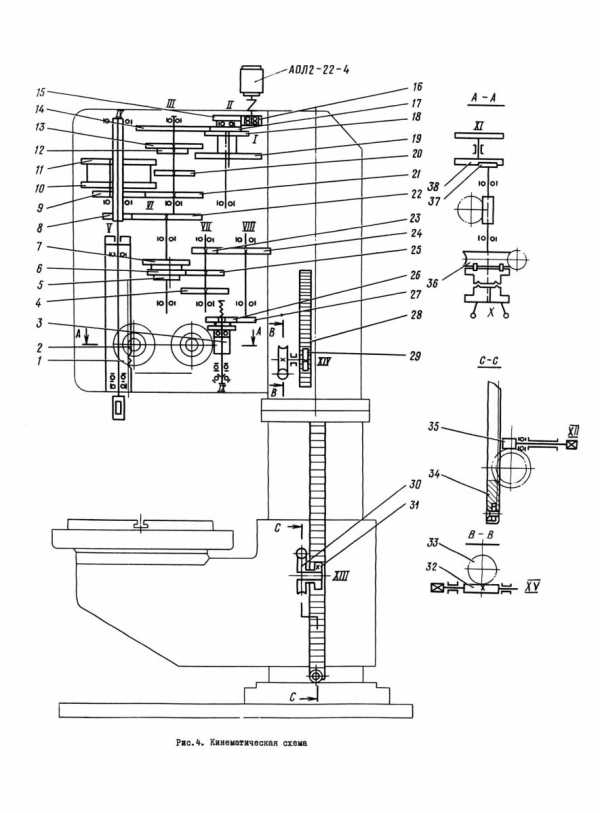

Кинематическая схема вертикально-сверлильного станка 2Н125Л

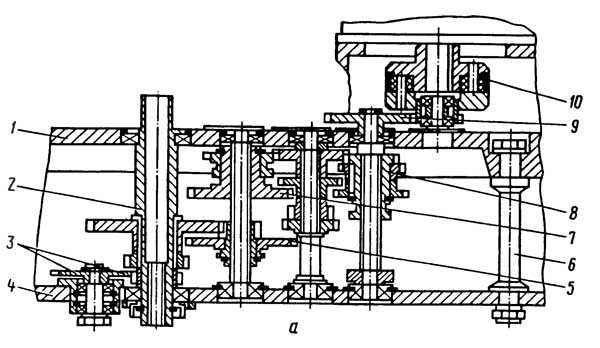

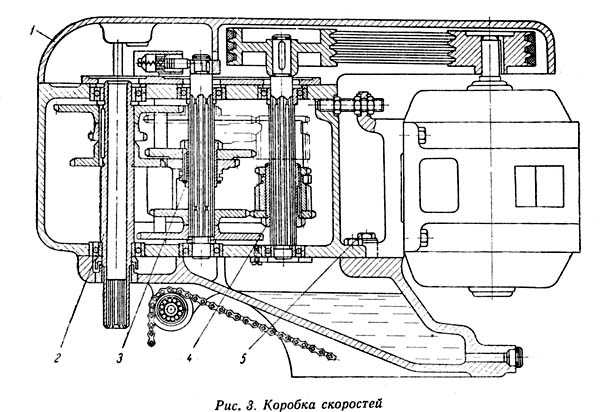

Коробка скоростей вертикально-сверлильного станка 2Н125Л

Коробка скоростей предназначена для сообщения шпинделю 9 различных скоростей, за счет перемещения двух подвижных блоков. Подшипники валов коробки скоростей станка размешены в верхней 1 и нижней 2 плитах, которые стягиваются между собой стяжками 3.

Механизм коробки скоростей приводится во вращательное движение от электродвигателя через эластичную предохранительную муфту и зубчатую передачу.

Вал 4 имеет форму гильзы, шлицевое отверстие передает вращательное движение шпиндельной бабки станка.

Переключение подвижных блоков шестерен осуществляется с помощью одной рукоятки, которая имеет три фиксированных положения по окружности и вдоль оси.

Ручка 6 размещена на лицевой поверхности сверлильной головки, через шестерню 7 и круговую рейку 8 осуществляет перемещение 2 штанг 9 и 10, на котором размещены вилки переключения подвижных блоков.

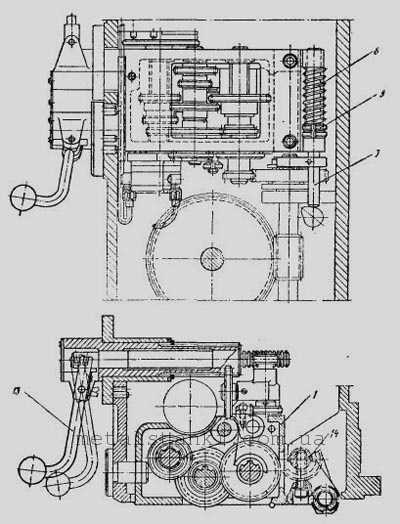

Коробка подач вертикально-сверлильного станка 2Н125Л

Коробка подач сверлильного станка расположена в отдельном литом корпусе 1 и состоит из трехвалового механизма.

Вращение коробки подач станка осуществляется через шестерни 5, расположенные на гильзе 4 коробки скоростей.

На первом валу коробки подач сидит подвижная тройчатка 3. С помощью нее подается 3 автоматические подачи на шпиндельную бабку.

Переключение подвижных блоков осуществляется ручкой 4, которая с помощью шестерен 5 перемещает вилку 6, которая в свою очередь переключает подвижные блоки.

Фиксация подвижного блока шестерен производится с помощью фиксации ручки 4 и шарикового фиксатора, расположенного в вилке 6. На выходном валу коробки подач станка установлена шестерня 7, передающая крутящий момент червяку механизма подач.

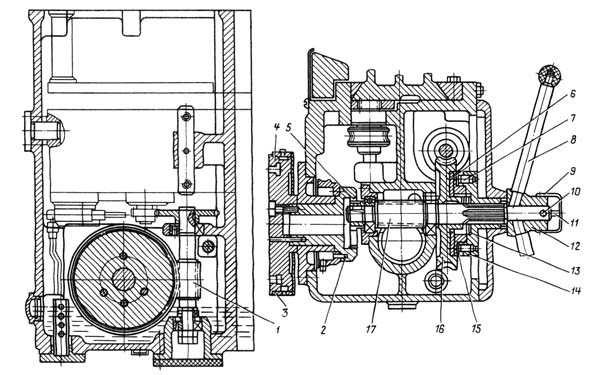

Сверлильная головка вертикально-сверлильного станка 2Н125Л

Сверлильная головка сверлильного станка представляет собой чугунный корпус, в котором смонтированы все основные узла оборудования: коробка подач, скоростей, шпиндельная бабка и механизм подач.

Все узлы, кроме механизма подач собираются отдельно и крепятся к сверлильной головке.

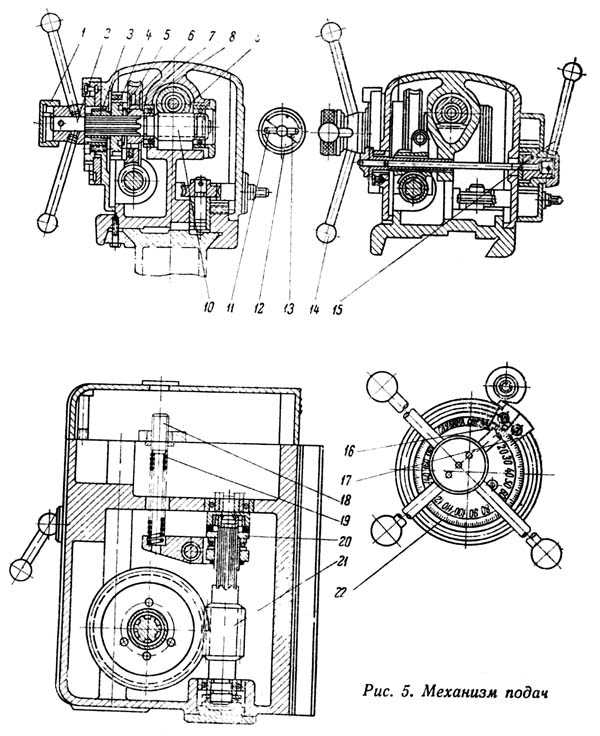

Механизм подач состоит из:

Червячной передачи;
Вала с реечной шестерней;
Лимба со связанными с ним деталями, рукоятки, кулачковые и храповые обгонные муфты.

Механизм подач предназначен для выполнения различных функций, а именно:

Ручной подвод режущего инструмента к детали;
Включения и выключение рабочей подачи;
Ручное опережение подачи инструмента;
Ручной отвод шпиндельной бабки вверх.

Техническая характеристика вертикально-сверлильного станка 2Н125Л

Основные параметры	2Н125Л
Наибольший диаметр сверления, мм	25
Размер конуса шпинделя	Морзе 3
Наибольший ход шпинделя, мм	150
Вылет шпинделя, мм	250
Диаметр рабочей поверхности стола, мм	400
Длина обработанной поверхности плиты, мм	435
Ширина обработанной поверхности плиты, мм	560
Наибольшее вертикальное перемещение стола, мм	525
Перемещение стола за 1 оборот рукоятки, мм	1,75
Наибольшее перемещение сверлильной головки, мм	215
Цена деления лимба, мм	1
Вес станка,кг	670

www.metalstanki.com.ua

Паспорт на Станок вертикально-сверлильный 2Н-135, 2Н-125

Назначение технического устройства.

Станок универсальный вертикально-сверлильный 2Н-135 используется на предприятиях с единичным и мелкосерийным выпуском продукции и предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, развертывания и подрезки торцов ножами.

Станок снабжен устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинным метчиками при ручной подаче шпинделя.

Технические характеристики.

Наибольший диаметр сверления в стали 45 ГОСТ 1050- 74, мм — 35

Размеры конуса шпинделя по СТ СЭВ 147-75 — Морзе 4

Расстояние оси шпинделя до направляющих колонны, мм — 300

Наибольший ход шпинделя, мм — 250

Расстояние от торца шпинделя, мм:
до стола — 30-750
до плиты — 700-1120

Наибольшие (установочное) перемещение сверлильной головки, мм — 170

Перемещение шпинделя за один оборот штурвала, мм — 122,46

Рабочая поверхность стола, мм — 450х500

Наибольший ход стола, мм — 300

Количество скоростей шпинделя — 12

Количество подач — 9

Пределы подач, мм/об — 0,1-1,6

Мощность электродвигателя главного движения, кВт — 4,0

Габарит станка: длина, ширина, высота, мм — 1030х835х2535

Масса станка, кг — 1200

Установочный размер Т-образных пазов в столе по ГОСТ 1574-75

-центрального — 18Н9

-крайних — 18Н11

Расстояние между двумя Т-образными пазами по ГОСТ 6569-75, мм — 100

Количество скоростей шпинделя — 12

Пределы частоты вращения шпинделя, мин^-1— 315-1400

Наибольшее количество нарезаемых отверстий, в час — 55

Управление циклами работ — Ручное

Род тока питающей сети — Трехфазный

Напряжение питающей сети, В — 380/220

Двигатель главного движения:

— тип — 4AM100L4

— мощность, кВт — 4,0

Электронасос системы охлаждения:

— тип — Х14-22М

— мощность, кВт — 0,12

-подача, л/мин — 22

Габаритные размеры, мм:

-высота — 2535

-ширина — 825

-длина — 1030

Масса станка, кг – 1200

Руководство по эксплуатации, паспорт на Станок вертикально-сверлильный 2Н-135, 2Н-125, 2Н-150 скачать бесплатно в формате djvu (35 страниц):

tu-passport.ru

Паспорт 2Н125 (Ø 25 мм) Станок универсальный вертикально-сверлильный (Стерлитамак)

Наименование издания:
Часть 1: Руководство по эксплуатации (2Н125.00.000 РЭ) – 25 страниц
Часть 2: Материалы по быстроизнашивающимся деталям (2Н125.00.000 РЭ), (2Н135.00.000 РЭ),(2Н150.00.000 РЭ) – 23 страницы
Часть 3: Свидетельство о приёмке (2Н125.00.000 РЭ1) – 11 страниц
Часть 4: Материалы по запасным частям (2Н125.00.000 РЭ3) – 62 страницы
Часть 5: Электрооборудование (2Н125.00.000 РЭ), (2Н135.00.000 РЭ),(2Н150.00.000 РЭ) – 15 страниц
Выпуск издания: Стерлитамакский завод имени Ленина
Год выпуска издания: 1986
Кол-во книг (папок): 5
Кол-во страниц: 136
Стоимость: Договорная
Описание: Полный комплект документации

Содержание:

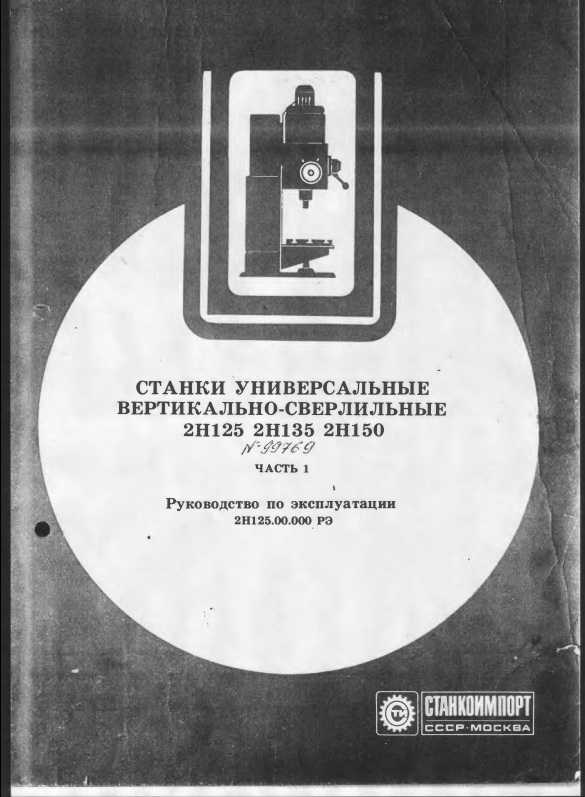

Часть 1: Руководство по эксплуатации (2Н125.00.000 РЭ)
1. Общие сведения
– Общий вид станков
– Габариты рабочего пространства
– Расположение составных частей станков
2. Основные технические данные и характеристики
3. Комплект поставки
4. Указания мер безопасности
5. Состав станков
6. Устройство и работа станка и его составных частей
– Расположение органов управления и табличек с символами
– Схема кинематическая
– Коробка скоростей
– Механизм переключения скоростей и подач
– Коробка подач
– Сверлильная головка
– Шпиндель в сборе
7. Смазочная система
– Схема смазки
8. Порядок установки станков
– Схема транспортирования
– Установочный чертёж
– Схема установки станков
9. Порядок работы станков
10. Возможные неисправности и методы их устранения
11. Особенности разборки и сборки при ремонте
12. Указания по эксплуатации
13. Свидетельство о консервации
14. Свидетельство об упаковке

Часть 2: Материалы по быстроизнашивающимся деталям (2Н125.00.000 РЭ), (2Н135.00.000 РЭ),(2Н150.00.000 РЭ)*************

Часть 3: Свидетельство о приёмке (2Н125.00.000 РЭ1)

Часть 4: Материалы по запасным частям (2Н125.00.000 РЭ3)************
Введение
– Схема расположения подшипников
Перечень к схемам расположения подшипников
Чертежи сборочных единиц
Перечень запасных частей
Чертежи запасных деталей

Часть 5: Электрооборудование (2Н125.00.000 РЭ), (2Н135.00.000 РЭ),(2Н150.00.000 РЭ)
Описание схемы электрической принципиальной
Общие сведения
– Схема электрическая принципиальная
Работа схемы электрической принципиальной
Указания по монтажу и эксплуатации
– Схема электрическая подключений
– Схема электрическая соединений
Таблица проводов к схеме соединений
– Схема электрическая соединений блока реле
Указания по первоначальному пуску

prompasport.ru

Паспорт на вертикально-сверлильный станок 2Н125 / Сверлильные станки / Stanok-online.ru

Модель, название: 2Н125 Вертикально-сверлильный станок
Производство: Стерлитамак
Название, маркировка:
1. Руководство по эксплуатации 2Н125.00.000РЭ
2. Материалы по быстроизнашивающимся деталям 2Н125.00.000РЭ, 2Н135.00.000РЭ, 2Н150.00.000РЭ
3. Свидетельство о приёмке 2Н125.00.000РЭ1
4. Материалы по запасным частям 2Н125.00.000РЭ3
5. Электрооборудование 2Н125.00.000РЭ, 2Н135.00.000РЭ, 2Н150.00.000РЭ
Год: 1986
Страниц: 136
Формат: jpg

Просмотреть образец документации

Узнать стоимость документации

Станок универсальный вертикально-сверлильный модели 2Н125 используются на предприятиях с единичным и мелкосерийным выпуском продукции и предназначен для выполнения следующий операций:
– сверления;
– рассверливания;
– зенкования;
– зенкерования;
– развертывания;
– подрезки торцев ножами;

Наличие на станках механической подачи шпинделя, при ручном управлении циклами работы, допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструменте из высокоуглеродистых и быстрорежущих сталей и твердых сплавов. Станки снабжены устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинными метчиками пря ручной подаче шпинделя. Категория размещения 4 по ГОСТ 15150-69.

Персонал, допущенный в установленном на предприятии порядке к работе на станке, а также в его наладке в ремонту, обязан:
– пройти инструктаж по технике безопасности в соответствия с заводскими инструкциями, разработанными на основании руководства по эксплуатации типовых инструкций по охране труда;
– ознакомиться с общими правилами эксплуатации и ремонта станка и указаниями по безопасности труда, которые содержатся в настоящем руководстве, руководстве по эксплуатации электрооборудования и в эксплуатационной документация, прилагаемой к устройствам и комплектующим изделиям, входящим в состав станка.

Транспортирование я установка станка. При монтаже, демонтаже и ремонте для надежного зачаливания я безопасного перемещения станка следует использовать специальные отверстия в колонне. Грузоподъемные устройства следует выбирать с учетом указанной в разделе руководства “Порядок установки” массы станка. Во время транспортировки станка сверлильная головка опускается в крайнее нижнее положение и закрепляется. Для расконсервации станка следует руководствоваться требованиями безопасности по ГОСТ 9.014-78. Подготовка к пуску станка. Проверьте заземление станка я соответствие напряжения в сети я электрооборудовании станка. Ознакомьтесь с назначением всех органов управления.

Проверить на холостом ходу станка:
– работу механизма и сверлильной головки;
– исправность сигнальных, кнопочных и тормозных устройств;
– правильность работы блокировочных устройств;
– исправность системы смазки я системы охлаждения;
– наличие на станке жестких упоров, ограничивающих перемещения сверлильной головки стола;

stanok-online.ru

2А125 станок вертикально-сверлильный Описание, характеристики, схемы

Сведения о производителе вертикально-сверлильного станка 2А125

Изготовитель вертикальных сверлильных станков моделей 2А125, 2А135, 2А150, 2Г175 – Стерлитамакский станкостроительный завод, ООО НПО Станкостроение, основанный в 1941 году.

История Стерлитамакского станкостроительного завода начинается 3 июля 1941 года, когда началась эвакуация Одесского станкостроительного завода в город Стерлитамак.

Уже 11 октября 1941 г. Стерлитамакский станкостроительный завод начал выпускать специальные агрегатные станки для оборонной промышленности.

В настоящее время завод выпускает металлообрабатывающее оборудование, среди которого – токарные и фрезерные станки с ЧПУ, многофункциональные обрабатывающие центры, металлообрабатывающий и режущий инструмент.

Продукция Стерлитамакского станкостроительного завода

2А125 вертикально-сверлильный станок. Назначение и область применения

Станки универсальные вертикально-сверлильные 2А125 с условным диаметром сверления 25 мм, используются на предприятиях с единичным и мелкосерийным выпуском продукции и предназначены для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования, развертывания и подрезки торцев ножами.

Пределы чисел оборотов и подач шпинделя позволяют обрабатывать различные виды отверстий на рациональных режимах резания.

Универсальный вертикально-сверлильный станок, модель предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным выпуском продукции; оснащенный приспособлениями станок может быть применен в массовом производстве.

Наличие на станке девятискоростной коробки скоростей с диапазоном регулирования 97 до 1360 оборотов в минуту, 9-скоростной коробки подач с диапазоном регулирования от 0,1 до 0,81 мм на оборот и электрореверса обеспечивает выбор нормативных режимов резания для диаметров отверстий до 25 мм при сверлении, рассверливании, зенковании, зенкеровании, развертывании, нарезке резьбы, а также допускает использование режущего инструмента, оснащенного твердым сплавом.

Хронология выпуска заводом вертикально-сверлильных станков 2125 серии с диаметром сверления до 25 мм:

2125 – первая модель серии вертикально-сверлильных станков, выпускалась с 1945 по 1950 г.
2А125, 2А125А, 2А125К – следующие модели серии, выпускались с 1950 по 1965 г.
2Н125, 2Н125А, 2Н125К, 2Н125Ф2 – самая популярная и массовая модель серии, выпускалась c 1965 до начала 90-х годов
2С125, 2С125-01, 2С125-04 – последние модели серии. Сняты с производства в 2014 году

Наличие на станках механической подачи шпинделя, при ручном управлении циклами работы.

Допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твердых сплавов.

Станки снабжены устройством реверсирования электродвигателя главного движения, что позволяет производить на них нарезание резьбы машинными метчиками при ручной подаче шпинделя.

Категория размещения 4 по ГОСТ 15150-69.

Аналоги вертикально-сверлильных станков 2А125, выпускаемые в настоящее время:

2Т125, 2Т140, 2Т150 – производитель: Гомельский завод станочных узлов
2АС132, 2АС132-01 – производитель: Астраханский станкостроительный завод
2Л125, 2Л132, 2Л135, ЛС25, ЛС35 – производитель: Липецкое станкостроительное предприятие (ПАО СТП-ЛСП)
МН25Л, МН25Н-01 – производитель: Молодечненский станкостроительный завод

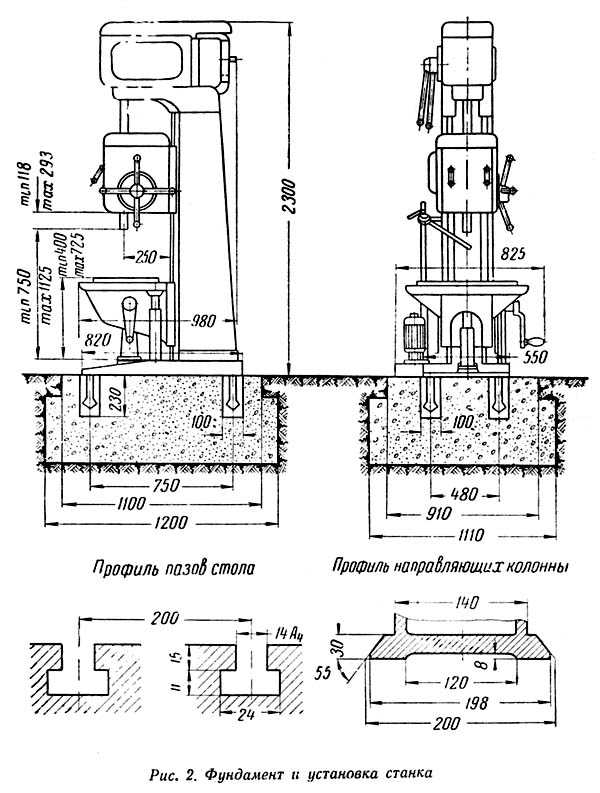

Габаритные размеры вертикально сверлильного станка 2А125

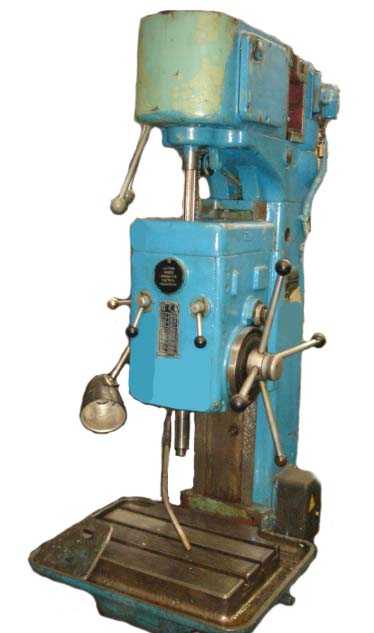

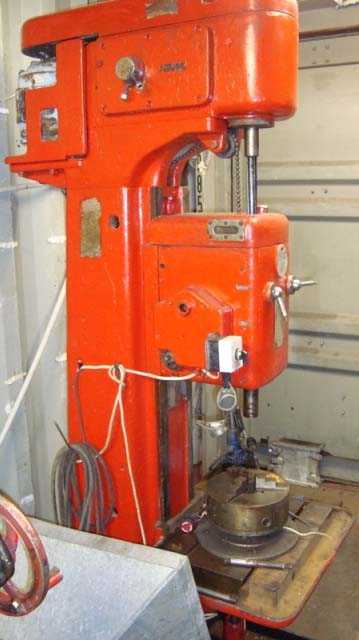

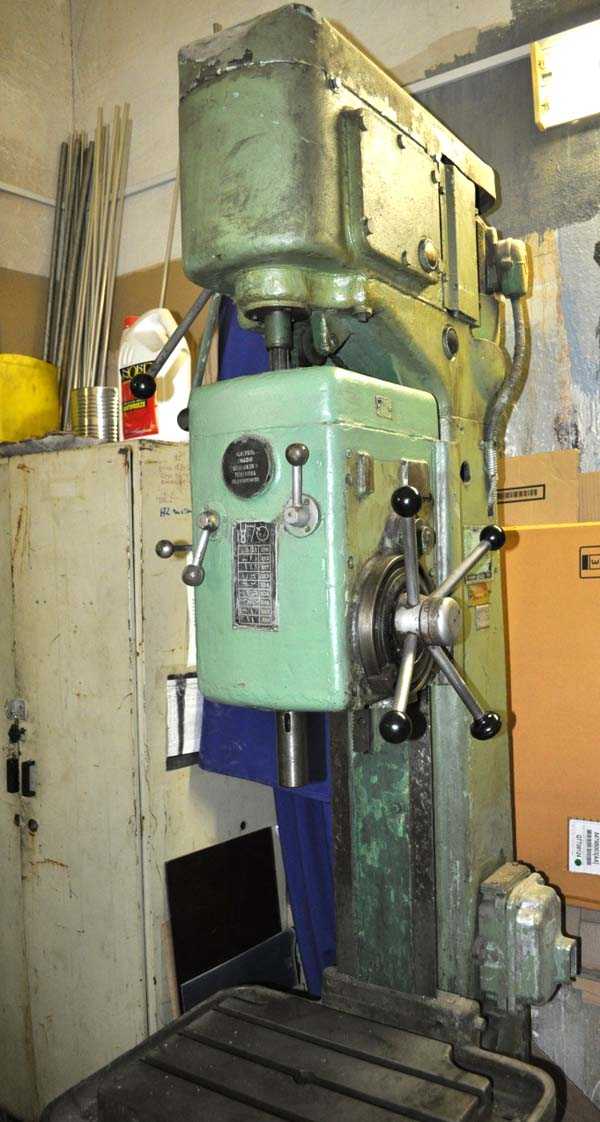

Фото сверлильного станка 2А125

Расположение составных частей сверлильного станка 2А125

Перечень составных частей сверлильного станка 2А125

плита;
стол;
шпиндель;
коробка подач;
шпиндельная головка;
электродвигатель;
штурвал ручной подачи шпинделя;
станина;
рукоятка вертикального перемещения стола.

Кинематическая схема сверлильного станка 2А125

Описание кинематической схемы сверлильного станка 2А125

Кинематическая цепь (схема на рис. 7) служит для вращения и вертикального перемещения (подачи) шпинделя. Механизмы станка приводятся от электродвигателя посредством клиноременной передачи типа А1000 через шкивы 1 и 2. Шкив 2 сидит на первом валу коробки скоростей, на котором находится подвижной тройной блок шестерен 3, 4, 5, передающий вращение второму валу через неподвижно укрепленные на нем шестерни 6, 7 и шестерню 9 второго тройного блока. Скользящий по второму валу тройной блок шестерен 8, 9 и 10 через шестерни 11, 12 и 13 передает вращение выходному валу, представляющему собой пустотелую гильзу (см. рис. 5). По шлицевому отверстию этого вала свободно перемещается шлицевой конец шпинделя.

Механизм подач получает движение по следующей цепи:

от шестерни 14, сидящей на шлицевой части шпинделя, через шестерни 15, 16 и 17 вращение передается пустотелому валику, на котором свободно вращаются шестерни 18, 19 и 20, постоянно сцепленные с шестернями 21, 22 и 23.
Шестерни 23, 24 и 25 постоянно сцеплены с шестернями 26, 27 и 28, свободно вращающимися на втором полом валике. Внутри обоих пустотелых валиков перемещаются вытяжные шпонки, блокирующие шестерни 18, 19, 20, 26, 27 и 28.
От второго пустотелого валика через кулачковую муфту 29 вращение передается червяку 30 и червячному колесу 31, сидящему на одном валу с шестерней 32; последняя сцеплена с рейкой 33, нарезанной непосредственно на гильзе шпинделя.

Таким образом, вращательное движение всего механизма преобразуется в поступательное движение шпинделя. Шпиндель может перемещаться также от руки при помощи сидящего на горизонтальном валу штурвала. На горизонтальном валу сидит шестерня 43, сцепленная с шестерней внутреннего зацепления 34 лимбом установки глубины сверления.

Подъем кронштейна осуществляют вращением рукоятки через червяк 38, червячную шестерню 37 и реечную шестерню 36, сцепляющуюся с рейкой 35, укрепленной на колонне станка.

Подъем стола производят вращением рукоятки через конические шестерни 40 и 39, винт 42 и гайку 41.

Коробка скоростей вертикально-сверлильного станка 2А125

Кинематическая схема сверлильного станка 2А125

Коробка скоростей сверлильного станка 2А125. Смотреть в увеличенном масштабе

Коробкаа подач вертикально-сверлильного станка 2А125

Коробка подач вертикально-сверлильного станка 2А125. Смотреть в увеличенном масштабе

Электрооборудование и электрическая схема сверлильного станка 2А125

Электрическая схема вертикально-сверлильного станка

Перечень элементов схемы электрической вертикально-сверлильного станка 2А125

Электродвигатель привода А42-4
Реле тепловое
Предохранитель НЕ-27
Выключатель вводный ВП-25
Выключатель освещения ВТ-1
Лампа освещения
Трансформатор понижающий ТПВ-50
Микропереключатель МП-1
Микропереключатель МП-1
Микропереключатель МП-1
Выключатель насоса СОЖ ВПЗ-10
Электронасос СОЖ ПД-22

1К, 2К – Пускатели магнитные МПКО-111

Электрооборудование вертикально-сверлильного станка 2А125. Общие сведения

Электрооборудование станка (рис. 8) состоит из следующих узлов:

трехфазного короткозамкнутого асинхронного электродвигателя на лапах типа А 42/4 мощностью 2,8 кВт, служащего для вращения шпинделя и рабочей подачи инструмента
электронасоса ПД-22 мощностью 0,125 кВт
пусковой и защитной аппаратуры, встроенной в нишу колонны станка
командной аппаратуры, состоящей из трех микропереключателей, управляемых от рукоятки
коммутационных проводов, идущих в основном по внутренним полостям колонны

Описание электросхемы вертикально-сверлильного станка 2А125

Включением вводного выключателя 4 подается напряжение на пусковую и командную «аппаратуру. Выключатель 11 насоса служит для включения охлаждения
В исходном (среднем) положении рукоятки штифт через пружину воздействует на микропереключатель 10, контакты которого (а и б) разомкнуты, и цепь управления обесточена
Для пуска станка рукоятка управления переводится вниз, при этом контакты а и б микропереключателя 10 и контакты б и в микропереключателя 9 замыкаются, включаются пускатель 1К и электродвигатель 1. При опускании рукоятки контакты б и в размыкаются, катушка пускателя 1К питается по цепи а — б — г — в — ж.
Если станок был настроен на сверление, то по окончании обработки, в зависимости от настройки, происходит выключение подачи без выключения вращения. Отвод шпинделя производится вручную.
Если станок был настроен для нарезания резьбы, то по окончании нарезания кулачок, укрепленный на лимбе, через специальный механизм воздействует на микропереключатель 8, контакты которого б и г размыкаются и выключается пускатель 1К, замыкая контакты б и д, в результате чего включается реверсивный пускатель 2К.
Двигатель реверсируется, метчик вывертывается из изделия. При выводе метчика контакты б и д микропереключателя размыкаются, а пускатель 2К питается через блок-контакты по цепи а — б — е — д — з
Для следующей операции необходимо рукоятку управления дожать в положение «вправо», выключив пускатель 2К; цепь питания размыкается в точках б и е и включается пускатель 1K по цепи а — б — в — ж
В любой момент станок можно выключить, переводя рукоятку в среднее положение, и реверсировать двигатель вручную переводом рукоятки вверх

Защита электрооборудования вертикально-сверлильного станка 2А125

Схемой предусмотрена защита от короткого замыкания, от перегрузки и нулевая защита.

Кронштейн заземлен дополнительной жилой.

Станок должен быть заземлен, для чего имеется специальный болт.

Уход за электрооборудованием проводится согласно типовым инструкциям.

Основные технические характеристики станка 2А125

Наименование параметра	2А125	2А135	2А150
Основные параметры станка
Наибольший диаметр сверления в стали 45, мм	25	35	50
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	0…700	0…750	0…800
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм	750…1125	705…1130	650…1200
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	250	300	350
Рабочий стол
Максимальная нагрузка на стол (по центру), кг
Размеры рабочей поверхности стола, мм	500 х 375	450 х 500	500 х 600
Число Т-образных пазов Размеры Т-образных пазов	3	3	3
Наибольшее вертикальное перемещение стола (ось Z), мм	325	325	325
Шпиндель
Наибольшее перемещение салазок шпинделя, мм	200	200	250
Наибольшее перемещение (ход) шпинделя, мм	175	225	300
Частота вращения шпинделя, об/мин	97…1360	68…1100	32…1400
Количество скоростей шпинделя	9	9
Наибольший допустимый крутящий момент, кг*м	250	400
Конус шпинделя	Морзе 3	Морзе 4	Морзе 5
Механика станка
Число ступеней рабочих подач	9	11
Пределы вертикальных рабочих подач на один оборот шпинделя, мм	0,1…0,81	0,115…1,6
Наибольшее усилие подачи, кг	900	1600
Динамическое торможение шпинделя	Есть	Есть	Есть
Электрооборудование и привод станка
Электродвигатель привода главного движения, кВт	2,8	4,5	7,5
Электронасос охлаждающей жидкости Тип	Х14-22М	Х14-22М	Х14-22М
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм	980 х 825 х 2300	1240 х 810 х 2500	1550 х 970 х 2865
Масса станка, кг	870	1300	2250

Связанные ссылки

Каталог справочник сверлильных металлорежущих станков

Паспорта к сверлильным металлорежущим станкам и оборудованию

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий

stanki-katalog.ru

TOP HEADLINES
