Как снять патрон с шуруповерта?

Порой может потребоваться замена патрона на шуруповёрте. Нужно отметить, что процедура замены выглядит практически одинаково вне зависимости от производителя, а также от модели устройства.

На сайте http://proton.tools/elektroinstrument/setevye-shurupoverty/ присутствует большое количество шуруповёртов, которые отличаются не только по способу питания (сетевые, аккумуляторные), но и по мощности.

Необходимое оборудование, которое потребуется для демонтажа патрона

Суть заключается в следующем. Существуют долгий и быстрый способ демонтажа патрона. Ниже будет описываться только быстрый, как наиболее часто используемый.

Потребуется следующее оборудование:

• отвёртка;
• шестигранник, который подходит для патрона;
• предмет большой массы (камень, гиря и т.д.).

Стоит отметить, что неаккуратные действия могут повредить устройство. В случае, если демонтаж патрона осуществляется с аккумуляторного шуруповёрта, необходимо зарядить его до максимального уровня.

Сам мастер, который осуществляет замену патрона должен обладать индивидуальными средствами защиты (защитные очки необходимы обязательно).

Описание принципа демонтажа

В самом начале необходимо расширить патрон, чтобы внутрь него смогла без проблем заходить отвёртка. В торце находится стопорный винт. Он имеется практически у каждого шуруповёрта.

Естественно, резьба на нём обратная. То есть, чтобы выкрутить винт потребуется вращать его головку по часовой стрелке. Лишь после того, как стопорный винт был удалён, можно переходить к основной части процедуры демонтажа.

Шестигранный ключ вставляется внутрь патрона и надёжно фиксируется (зажимается). Далее обязательно следует выставить усилие на сверление. Теперь включается реверс обязательно!

На самом деле, по шестиграннику можно ударить и молотком. Но при этом можно повредить устройство. Следовательно, лучше сделать так, чтобы шестигранник сам ударил по чему-то тяжёлому.

Использовать можно всё, что угодно (всё, что обладает достаточным весом). Достаточно одного удара и патрон самостоятельно откручивается с шуруповёрта.

Смотрите также:

• Знаете ли Вы, как самостоятельно осуществить зарядку шуруповёрта.

Ниже приводится подробная видеоинструкция по демонтажу патрона с любого шуруповёрта:

stroybud.com

Как снять патрон шуруповерта быстро и без усилий с помощью и без помощи дополнительного инструмента.

В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.

Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название — патрон.

Это важно! Присоединение патрона осуществляется с помощью резьбы на валу инструмента, и ответной резьбы в патроне или конуса на тех же частях.

Виды патронов

Сегодня в продажу поставляются два основных вида патронов:

Быстрозажимные патроны имеют еще одну классификацию:

1. Двухмуфтовые;

Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.

2. Одномуфтовые;


Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.

Это важно! Быстрозажимные патроны характеризуются тем, что с их помощью можно вставлять любые приспособления для работы с инструментом и при этом нет необходимости использовать дополнительный инструмент, например, ключ.

Изготавливаются такие патроны из двух видов материала:

Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.

Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку , не маловажно для шуруповертов с наличием функции удара.

Как можно закрепить патрон

Есть несколько способов, крепления патрона. Среди них выделяются:

• Резьба;
• Конус Морзе;
• Фиксирующий винт как дополнение к выше сказанному;

Одним из самых простых и надежных методов является конус, который стали использовать в 19 веке. Вал специально заточен под параметры конуса, который имеется в патроне. Когда два элемента соединяются, получается прочное соединение.

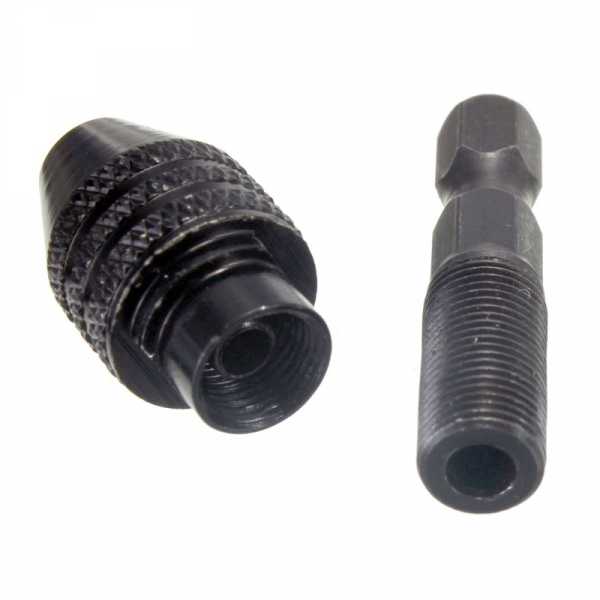

Если рассматривать резьбовое соединение, то весь его смысл состоит в нанесении резьбы на патрон и вал. По технологии, что бы соединить детали достаточно просто накрутить изделие.

Не редко стали использовать и фиксирующий винт, который выступает в качестве дополнительного крепления. Как правило, головка у него выполнена в виде крестовой отвертки, а резьба нарезана влево. Увидеть винт можно, только если раскрутить максимально кулачки патрона.

Достаточно легко определить, какой способ крепления используется на шуруповерте, для этого необходимо просто его осмотреть. Если это конус Морзе, тогда на патроне будет написано примерно так 1-6 В10.

Такая надпись расшифровывается как диаметр хвостовика от 1 до 6 миллиметров, а В10 – размерность конуса, которую можно найти в любом справочнике машиностроителя.

На резьбовом соединении так же ставится маркировка, к примеру, 1,0-11 М12х1,25. М12х1,25 означает метрическую резьбу, а значения 1,0-11 говорят нам о размерности хвостовой части насадок. Если это инструмент зарубежного производителя, надпись будет указана в дюймах.

Как снять патрон

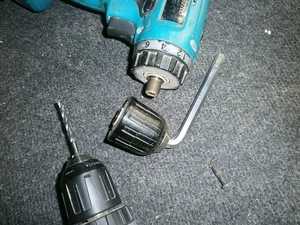

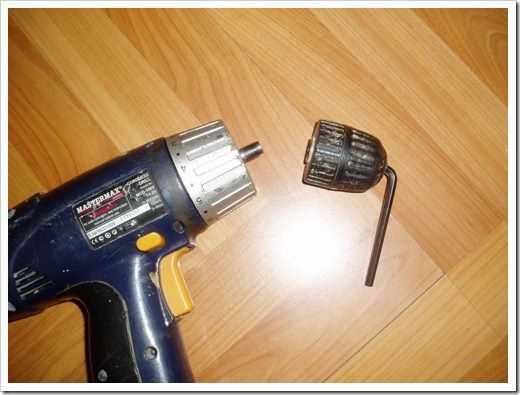

Нет ничего сложного в том, чтобы открутить патрон шуруповерта, для этого понадобится шестигранный ключ на 10

• Ключ зажимается в патроне коротким концом
• Включается шуруповерт на время достаточное чтобы, проворачиваясь, ключ ударил о стол

В результате этого удара патрон должен провернуться по левой резьбе, при помощи которой он крепится к валу.

Это один из способов, но он не единственный.

1. Кулачки патрона необходимо полностью разжать, если на дне патрона будет винт, то это и есть дополнительное крепления к ведущему валу
2. Выворачиваем винт по часовой стрелке
3. Зажимаем шестигранник и пробуем резко провернуть его против часовой стрелки
4. Патрон должен сдвинуться, но если этого не произошло, нужно по концу ключа нанести не сильный удар молотком

Бывает так, что ни один из этих методов, не помогает, тогда единственным выходом остается полностью разобрать инструмент и вытащить из его конструкции шпиндель с патроном и редуктором. Эта конструкция устанавливается в тиски и только после этого патрон снимается, используя ключ.

На некоторых моделях шуруповертов имеются специальные проточки, которые помогают упростить поставленную задачу. К сожалению, для современного инструмента это большая редкость. Проблема с патроном может возникнуть, если сильно перегреть инструмент, поэтому нужно давать отдыхать время от времени шуруповерту.

Принципы выбора нового изделия

Если старый патрон требует замены, приходит время выбрать новый. Стоит помнить, что в конструкции могут применяться различные виды патронов ключевые, инструмент в которых зажимается с помощью ключа, и бесключевые или быстрозажимные.

Преимущество ключевого изделия является то, что зажим на нем выполняется более качественно, впрочем, быстрозажимные тоже не уступают в этом параметре, но менять их приходится чаще по причине износа механизма зажима.

Если во время выполнения поставленной задачи приходится часто менять оснастку, то лучше выбрать быстрозажимной вариант, что позволит значительно сэкономить время. А вот при использовании оснастки большого диаметра предпочтение нужно отдавать ключевым патронам.

Патроны, которые крепятся в шуруповерте при помощи конуса, могут изготавливаться быстрозажимными и ключевыми, выбор всегда стоит за потребителем.

Если после всего выше сказанного остались вопросы, то советуем посмотреть видео, там все то же самое, только чуть более наглядно.

obinstrumente.ru

i-perf.ru

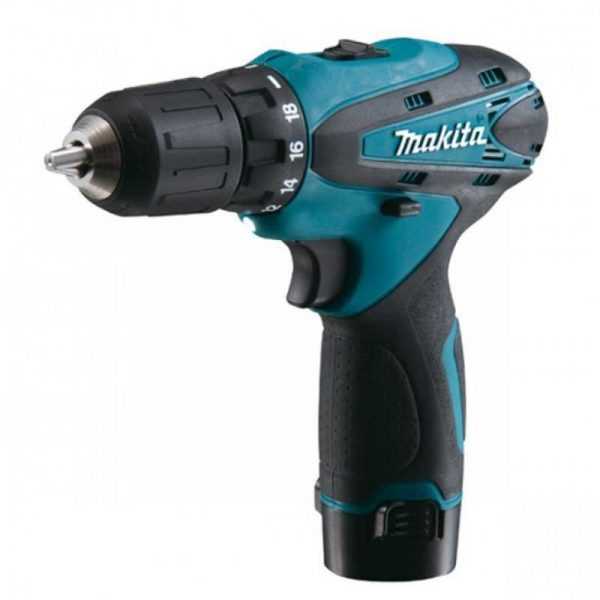

Как снять патрон с шуруповерта Makita, Интерскол, Bosch

Шуруповерты можно смело отнести к самому распространенному электрическому инструменту. Это изделие представляет собой довольно сложное техническое устройство, которое по ряду причин может выйти из строя, как правило, в самый неподходящий момент.

Одна из причин, по которой он перестает работать – это неисправность патрона, в котором происходит фиксация рабочего органа, и его необходимо снять для проведения ремонта или замены.

Виды патронов

Существует два типа приспособлений, которые устанавливают на шуруповерты – кулачковые  и быстрозажимные. Первые удерживают рабочий (биту или сверло) при помощи кулачков. Второй тип приспособлений разделяют на одно- и двухмуфтовые. Муфтовые патроны обслуживаются только вручную, то есть не необходимости в применении специальных ключей.

Для изготовления быстрозажимного приспособления используют металлы и полимерные материалы. Использование полимеров позволяет снизить вес изделия, но это снижает и его эксплуатационную надежность, особенно если шуруповерт снабжен ударной функцией.

Приспособления этого класса могут быть использованы и для работы в быту, и на производстве.

Кулачковые приспособления обладают большей долговечностью и высокой надежностью в работе. Но, работа с ними может доставлять определенные неудобства. Так, для установки рабочего инструмента будет необходим специальный ключ, а для того, чтобы установить или снять рабочий орган будет занимать больше времени, в сравнении с быстрозажимным.

Верхнюю часть кулачкового приспособления изготавливают из металла или полимерных материалов. Оснастка этого типа при ударной работе может выдержать большие нагрузки и это его главное достоинство в сравнении с быстрозажимным.

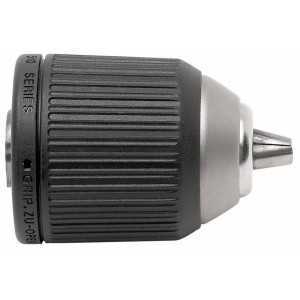

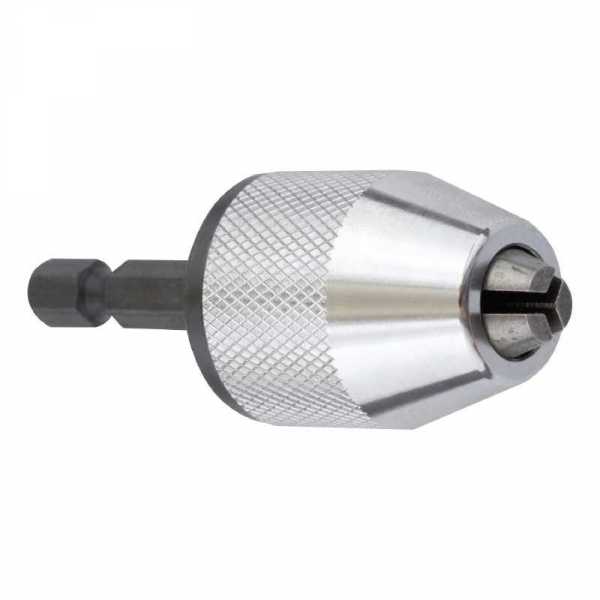

Быстрозажимной патрон

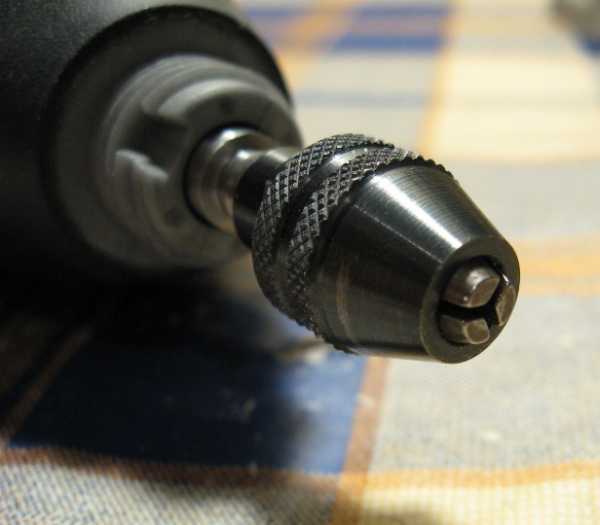

Кулачковый патрон

Каждое из этих приспособлений имеет свои положительные и отрицательные стороны. Опыт показывает, что если для пользователя важна частота установки/снятия насадок, то целесообразно использовать быстрозажимное устройство, если более важна надежность закрепления инструмента, то необходимо использовать кулачковая оснастка.

Виды крепления

В шуруповертах или дрелях приспособление для удержания инструмента для крепления инструмент может быть закреплен двумя способами – на резьбу или конус.

Для закрепления первым способом на валу инструмента и внутренней полости этого изделия выполняют резьбу. Для его установки может быть использована или  метрическая, или дюймовая резьба. Какая именно резьба использована для установки этой оснастки можно узнать, посмотрев на маркировку, которая, как правило, выбита на корпусе приспособления.  Например, если надпись гласит 1-15М13×1,3, то это значит, что это изделие имеет внутреннюю резьбу М13, а цифры 1 – 15, означают предельные размеры инструмента, который может зафиксировать оснастка.

Если для фиксации этой технологической оснастки применяют дюймовую резьбу, но на корпусе наносится аббревиатура UNF. Именно поэтому перед его заменой надо выполнить проверку соответствия нанесенной маркировки и размеров в этом приспособлении.

Второй способ установки его на инструмент – это использование конуса Морзе. Конец вала инструмента выполнен в виде конуса. Ответная часть сформирована в теле технологической оснастки. Его фиксируют на валу. Его маркируют так — B10, B12, B16, В18 . Именно такой метод фиксации чаще всего применяют для шуруповертов.

Как узнать какой способ крепления патрона

Существует несколько способов крепления технологической оснастки. Как можно узнать какой способ был использован для его крепления. Каким способом эта оснастка зафиксирована на валу шуруповерта довольно просто. Для этого достаточно взглянуть на маркировку. Если в ней будет написано М13, то это значит, что его закрепили с помощью резьбы. Если в маркировке встречается В12, то это обозначает то, что это оснастка установлена на конус Морзе.

Снятие патрона с вала шуруповерта

На рынке играют множество компаний, производящих шуруповерты и, как правило, у каждой модели существуют свои небольшие секреты, в том числе и способах крепления патрона.

Но принцип его демонтажа одинаковый и отличаются друг от друга незначительно.

Существует несколько способов для того чтобы снять эту оснастку:

1. При помощи шестигранника. Необходимо шестигранный ключ, коротким плечом закрепить в приспособлении. Размер шестигранника должен быть не менее 10 мм. Перевести шуруповерт в режим малых оборотов и включить его с таким расчетом, чтобы длинное плечо шестигранного ключа уперлось в стол. После такой операции резьба ослабнет и оснастку можно будет снять руками.
2. Если оснастка закреплена при помощи фиксатора, то необходимо сначала снять ее, а потом повторить операцию, описанную в п 1. Винт-фиксатор имеет левую резьбу.
3. Если вышеописанные методы не сработали, то придется разбирать корпус и снять из него узел, в котором смонтирован редуктор, вал и патрон на нем установленный. Для съема этой детали придется использовать трубный (газовый) ключ.
4. Для демонтажа приспособления, установленного с помощью Морзе, необходимо приготовить молоток с чьей помощью можно будет снять патрон.

Для того, чтобы снять патрон с шуруповерта не надо прикладывать больших усилий.

Как выбрать новый патрон

Шуруповерт, как уже отмечалось – это самый широко применяемый электрический инструмент. его применяют при проведении и капитального, и косметического ремонта. Его широко применяют в домашних работах, и на производстве. Дома его применяют для бурения стен и установки крепежа под навесные конструкции, например, книжные полки или кухонные принадлежности. Его можно использовать для установки крепежных изделий, собирая новую мебель. Интенсивная эксплуатация, рано или поздно, приводит к тому, что он выходит из строя.

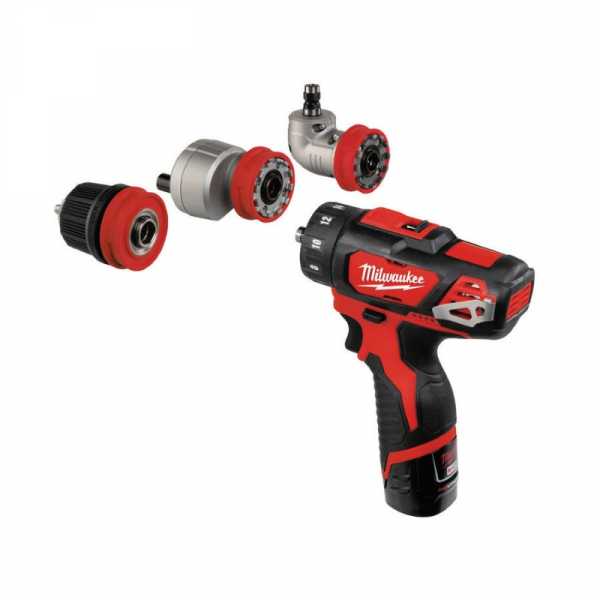

Дрель-шуруповерт со сменными патронами

По большей части, чаще всего ломается патрон. Это может из-за износа губок или посадочного места. В таком случае, патрон начинает бить, в этом случае нарушается точность выполняемых работ и возникают прочие неприятности. То есть его необходимо снять и отправить в ремонт или заменить на новый.

Этот электрический инструмент можно использовать не только для установки крепежа, с его помощью можно сверлить отверстия, с применением насадок шлифовать поверхности. То есть, шуруповерт может выполнять множество функций. Но существует одна тонкость. Его нельзя долго эксплуатировать, то есть он может работать в режиме 15/45. 15 минут работы, 45 минут отдыха. В противном случае может произойти перегрев редуктора и после остановки шпинделя пластиковые детали могут прикипеть друг к другу. Это приведет к сложностям в эксплуатации и разборке шуруповерта для его ремонта и обслуживания.

В строительных магазинах шуруповерты реализуют уже с предустановленным патроном, но не помешает в хозяйстве иметь и патрон другого типа. Обычно на заводе-изготовителе устанавливают быстрозажимную оснастку, но использовать его для сверлильных или буровых работ нецелесообразно.

Поэтому, желательно иметь в запасе кулачковое приспособление. Он более устойчив к вибрационным нагрузкам. Ко всему прочему он более надежно фиксирует рабочий орган (сверло, биту и другие насадки) и надежно его удерживает.
