Трехкулачковые самоцентрирующие патроны

Трехкулачковые самоцентрирующие патроны. Существует несколько типов самоцентрирующих трехкулачковых патронов (с ручным приводом), различающихся между собой устройством для перемещения кулачков. Независимо от особенностей этих устройств перемещение кулачков патрона во всех случаях происходит одновременно и с одинаковой скоростью. Благодаря этому ось цилиндрической поверхности детали, за которую она закрепляется в патроне, должна совпасть с осью вращения шпинделя станка.

Одним из наиболее употребительных патронов является спиральный само центрирующий трех кулачковый патрон . В корпусе 3 этого патрона заложена стальная коническая шестерня 4, на обратной стороне которой имеется спиральная канавка. На кулачках 2 патрона сделано несколько выступов, которые входят в спиральную канавку шестерни 4. При вращении одной из трех шестерен 1 посредством ключа (квадратный хвост которого входит в такое же отверстие в торце шестерни) вращается шестерня 4. Под действием спирали, нарезанной на обратной стороне этой шестерни, кулачки будут перемещаться в пазах корпуса патрона, что и требуется для закрепления детали.

Рассматриваемый патрон имеет два комплекта кулачков. Один из этих комплектов (кулачки 2) используется для закрепления детали за се внутреннюю, а другой (кулачки 5) — за ее наружную поверхность.
При небольшом диаметре наружной поверхности, за которую деталь закрепляется в патроне, можно использовать и кулачки 2. Кулачки в этом случае соприкасаются с деталью поверхностями А. Такой способ особенно часто применяется при изготовлении деталей из прутка, пропущенного через отверстие в шпинделе. Кулачки 5 используются иногда для закрепления детали за поверхность отверстия. Они соприкасаются в этом случае с деталью поверхностями В и работают, как говорят, «на разжим».

При замене одного комплекта кулачков другим необходимо вводить в паз корпуса сначала тот кулачок, на котором имеется цифра 1 (или одна точка, намеченная керном). После того, как при вращении большой шестерни первый выступ этого кулачка войдет в спиральную канавку, можно вводить в следующий паз кулачок с цифрой 2, а затем (в последний паз) кулачок с цифрой 3.

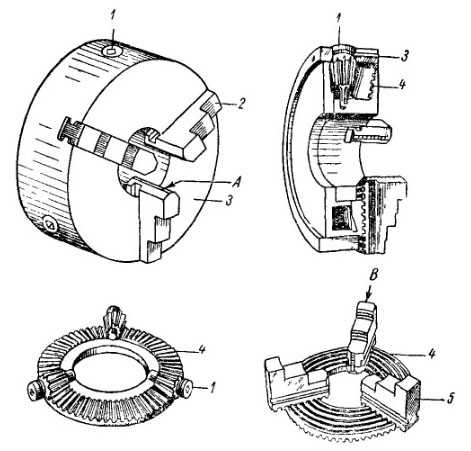

Спиральный самоцентрирующий трехкулачковый патрон и его детали.



При правильной сборке патрона все кулачки, доведенные вращением большой шестерни до центра, должны плотно касаться друг друга. При неправильной сборке патрона коснутся только два кулачка, а третий не будет касаться остальных. В этом случае следует вывести все кулачки и ввести их снова в пазы корпуса патрона, как это было ) сказано выше.
Биение точно обработанной детали, закрепленной в новом спиральном патроне, составляет 0,06—0,12 мм (в зависимости от диаметра патрона).   Величина   этого биения быстро возрастает вследствие износа рабочих поверхностей спирали шестерни и выступов кулачков. Точность центрирования патроном зависит и от состояния пазов, по которым перемещаются кулачки. При износе этих пазов кулачки при закреплении детали отходят от корпуса патрона  и положение детали получается неправильным. Для повышения точности центрирования патроном можно пользоваться чугунной разрезной втулкой (а).

Эту втулку, обработанную начерно, разрезают, зажимают в кулачки патрона и растачивают по диаметру детали, которая будет в ней обрабатываться. На время растачивания в место разреза кладут медную прокладку, которая после растачивания вынимается.
Положение втулки относительно кулачков должно быть постоянным, поэтому на втулке и на каком-либо кулачке надо сделать отметки мелом или закернит. Лучше, однако, если в боковую поверхность втулки ввернуть небольшой винт, который во время работы должен плотно прилегать всегда к какому-нибудь одному из кулачков патрона. Заплечик у втулки следует делать для того, чтобы она не смещалась вдоль оси патрона.
При больших размерах детали разрезная втулка плохо пружинит. В этих случаях также с целью улучшения центрирования на кулачки патрона надеваются и закрепляются стопорными винтами чугунные кольца (рис. 51, 6). Головки винтов не должны выступать над поверхностью колец. Установив кулачки в положение, близкое к требуемому для закрепления данной детали, делают в кольцах выточку по диаметру детали.



1.Разрезная втулка (а) и накладные кольца (б), повышающие точность центрирования патроном.

Разрезная втулка и кольца повышают точность установки детали и, кроме того, предохраняют поверхность ее от повреждений кулачками патрона.

www.autoezda.com

ГОСТ 2675-80 на токарные патроны трехкулачковые

ГОСТ 2675-80 ПАТРОНЫ САМОЦЕНТРИРУЮЩИЕ ТРЕХКУЛАЧКОВЫЕ

(скачать в формате PDF)

1. Стандарт распространяется на самоцентрирующие спираль­но-реечные трехкулачковые патроны классов точности Н, П, В, А, устанавливаемые на шпиндели станков через переходные фланцы и непосредственно на фланцевые концы шпинделей.

2.Патроны должны изготавливаться типов:

Тип 1 – с цилиндрическим, центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889-80.

Тип 2 – с креплением непосредственно на фланцевые концы шпин­делей под поворотную шайбу по ГОСТ 12593-72;

Тип 3 – с креплением непосредственно на фланцевые концы шпин­делей по ГОСТ 12595-85.

1, 2. (Измененная редакция, изм. № 1).

3. Патроны всех типов изготавливаются исполнений:

– с цельными кулачками,

– со сборными кулачками.

4. Основные размеры патронов типов 1, 2, 3 должны соответст­вовать указанным на чертеже 1 и в таблице 1.

Пример условного обозначения патрона типа 1,  диаметром 200 мм с цельными кулачками, класса точности Н:

Патрон 7100-0007 ГОСТ 2675- 80

То же,   патрона  типа  2 диаметром  200 мм,  устанавливаемого  на шпиндель с условным размером  5, со сборными кулачками, класса точности П:

Патрон 7100-0032-П ГОСТ 2675-80

Присоединительные размеры патронов типа 1 должны соот­ветствовать указанным  на чертеже 1 и в таблице  2.

Присоединительные размеры патронов типов 2 и 3  должны соответствовать указанным на чертеже 2 и в таблице 3.

Выбрать и купить подходящий Вам патрон вы можете здесь:

www.stankoopt.ru

ГОСТ 2675-80 Патроны самоцентрирующие трехкулачковые. Основные размеры

Текст ГОСТ 2675-80 Патроны самоцентрирующие трехкулачковые. Основные размеры



государственный стандарт

СОЮЗА ССР

ПАТРОНЫ САМОЦЕНТРИРУЮЩИЕ ТРЕХКУЛАЧКОВЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 2675-80

(СТ СЭВ 1574—79, СТ СЭВ 4852—84)

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

УДК 821.0-229.323.2.001.24:006.354    Груипа Г27

ГОСУДАРСТВЕННЫЙ стандарт СОЮЗА ССР

ПАТРОНЫ САМОЦЕНТРИРУЮЩИЕ ТРЕХКУЛАЧКОВЫЕ

ГОСТ

2675—80

Основные размеры

(СТ СЭВ 1574—79, СТ СЭВ 4852—84)

Срок действия с 01.07.81 до 01.07.90

Несоблюдение стандарта преследуется по закону

1.    Стандарт распространяется на самоцентрирующие спирально-реечные трехкулачковые патроны классов точности Н, П, В, А, устанавливаемые на шпиндели станков через переходные фланцы и непосредственно на фланцевые концы шпинделей.

2.    Патроны должны изготавливаться типов:

1    —с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889—-80.

2    — с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593—72;

3    — с креплением непосредственно на фланцевые концы шпинделей по ГОСТ 12595—85.

1, 2. (Измененная редакция, Изм. № 1).

3.    Патроны всех типов изготавливаются исполнений:

1    — с цельными кулачками,

2    — со сборными кулачками.

4.    Основные размеры патронов типов 1, 2, 3 должны соответствовать указанным на черт. 1 и в табл. 1.

Издание официальное    Перепечатка воспрещена

2—161

Тип 1

Черт. 1

Размеры, мм

* Размеры для патронов исполнения 2,

ГОСТ 2675-вО

Пример условного обозначения патрона типа 1, диаметром 200 мм с цельными кулачками, класса точности Н:

Патрон 7100-0007 ГОСТ 2675—80 То же, патрона типа 2 диаметром 200 мм, устанавливаемого на шпиндель с условным размером 5, со сборными кулачками, класса точности П:

Патрон 7100—0032—П ГОСТ 2675—80 5. Присоединительные размеры патронов типа 1 должны соответствовать указанным на черт. 1 и в табл. 2.

Таблица 2

Размеры, мм

Номинальный диа-мето патрона

D*

(поле

допуска

Н7)

*>4

О*

d

dt

1

П ‘

пх

80 | 55

66

—

38

Мб

—

3

3

100

72

86

45

М8

125

95

108

60

4

160

130

142

62,0

86

9

3

200

165

180

82,6

по

М10

11

250

210

226

104,8

142

М12

5

315

270

290

133,4

165

13

6

400

340

368

171,4

218

М16

17

500

440

465

235,0

290

22

6

630

560

595

330,2

390

26

6. Присоединительные размеры патронов типов 2 и 3 должны соответствовать указанным на черт. 2 и в табл. 3.

Tun Z

Тип 3

Черт. 2

Размеры, мм

Условный

размер

конуса

шпинделя

станка

Q,

Di

Ds

Du

Du

d2

(пред,

ora,

+0,1)

<*3

dt

^5

/,

не

менее

k

не

менее

л2

п3

Номин.

Пред.

откл.

3

53,975

+0,003

-0,005

75

102

—

–

–

M10

12

12

10

6,5

3

–

4

63,513

85

112

82,6

108

14,70

3

5

82,563

+0,004

4000

_ 104,8

135

104,8

133

16,30

12

4

6

6

106,375

133,4

170

133,4

165

19,45

M12

14

14

13

8

139,719

+0,004

-0,008

171,4

220

171,4

210

24,20

M16

18

18

14

8

11

196,869

+0,004

-0,010

235

290

235

280

29,40

M20

22

20

или

22

16

10

6

15

285,775

+0,064

-0,012

330,2

400

330,2

380

35,70

M24

26

24

или

26

17

«

0

1

OS-SZ92 JLOOJ

7. Присоединительные размеры для кулачков исполнения 2 должны соответствовать указанным на черт, 3 и в табл. 4.

//» от 8 d $

\

I

Черт. 3

Таблица 4

Размеры, мм

Диаметр

патрона

D

h

Ai

Ъ

bi

de

п4

А

160

г*

12

12

М8

40

200

5

3

15

15

М10

2

50

250

7

3

20

20

М12

1

65

315

8

4

о

80

400

25

25

М16

о

5 30

9

4

2

4

95

630

30

30

М20

3

5

8. Смещение осей отверстий d\, d2, ds, d4, ds от номинального расположения для патронов диаметром до 500 мм — 0,1 мм, свыше 500 мм — 0,15 мм; база — отверстие Б (допуск зависимый). (Измененная редакция, Изм. № 1).

9.    Неуказанные предельные отклонения размеров — по рабочим чертежам.

10.    Патроны всех типов должны изготавливаться по рабочим чертежам, утвержденным в установленном порядке.

11.    (Исключен, Изм. № 1).

12.    Технические условия— по ГОСТ 1654—86.

(Введен дополнительно, Изм. № 2).

Приложение. (Исключено, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

ИСПОЛНИТЕЛИ

В. С. Белов, М. Д. Шишеев, А. И. Крохотин, А. П. Абрамов

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.06.80 № 3016

3.    Срок проверки 1993 г., периодичность проверки — 10 лет

4.    Стандарт полностью соответствует требованиям СТ СЭВ 1574—79 и СТ СЭВ 4852—84 в части присоединительных размеров зажимного устройства типа 3

5.    Взамен ГОСТ 2675—71

6.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД. на который дана ссылка

Номер пункта

ГОСТ 1654—86

11

ГОСТ 3889—80

2

ГОСТ 12593—72

2

ГОСТ 12595—85

2

7. ПЕРЕИЗДАНИЕ (август 1987 г.) с ИЗМЕНЕНИЯМИ № 1, 2, утвержденными в мае 1982 г., июле 1987 г. (ИУС 8—82, 11—87).

Редактор В. С. Аверина Технический редактор В. Н. Малькова Корректор А. М. Трофимова

Сдано в наб. 05.01.88 Подп. к печ. 15.02.88 0,75 уел. п, л. 0,75 уел. кр.-отт. 0,39 уч.-изд. л. Тираж 7 000 экз.    Цена 3 коп.

Ордена «Знак Почета» Издательство стандартов, 123640, Москва, ГСП, Новопресненский пер., 3 Тип. «Московский печатник». Москва, Лялин пер., 6. Зак. 161

Единица

Величина

Наименование

Обозначение

менаду! if одиое

русской

ОСНОВНЫЕ ЕДИНИЦЫ СИ

Длина

Масса

Время

Сила электрического тока Термодинамическая температура Количество вещества Сипа амта

метр

Ш

м

килограмм

ч

кг

секунда

S

с

ампер

А

А

кельвин

К

К

моль

mol

мель

кандела

cd

«А

Плоский угол Телесный угол

ДОПОЛНИТЕЛЬНЫЕ ЕД

радиан стерадиан

ИНИЦЫ СИ

rad

$г

рад

ср

ПРОИЗВОДНЫЕ ЕДИНИЦЫ СИ, ИМЕЮЩИЕ СПЕЦИАЛЬНЫЕ НАИМЕНОВАНИЯ

Единице

lubUMOMHO ‘ttflll

Величин!

Uau UAliilltk.

Обозначение

основные и до»

Ляимквакк*

ние

междуна

родное

русское

полннтельммо единицы СИ

Частота

герц

Hz

Гц

С-1

Сила

ньютон

N

н

м^кг-с-*

Давление

паскаль

Ра

Па

м~* • КГ*

Энергия

джоуль

J

Дж

М^-КГ-С*

Мощность

ватт

W

Вт

МЙ-КГ*С”*

Количество электричества

кулон

С

Кл

с* А

Электрическое напряжение

вольт

V

В

Mf-xr-c^’A”4

Электрическая емкость

фарад

F

Ф

м^кг^-с^А*

Электрическое сопротивление

ом

а

Ом

м2*кг*с”,в * А”*

Электрическая проводимость

сименс

S

См

м^кг^^с^А*

Поток магнитной индукции

вебер

Wb

Вб

мй * кг* с**А“*

Магнитная индукция

тесла

т

Тп

кг-с~*- А“*

Индуктивность

генри

н

Гн

м^кгс^’А*4

Световой поток

люмен

1т

лм

КД ср

Освещенность

люкс

1х

лк

М-* * кд • ср

Активность радионуклида

беккерель

Bq

Бк

С-1

Поглощенная доза ионизирую*

Грэй

ОУ

Гр

ма *с“*

щега излучения Эквивалентная доза излучения

зивеот

Sv ,

Зв

allgosts.ru

Патроны токарные трехкулачковые клиновые механизированные

Токарные патроны клиновые механизированные трехкулачковые предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы класса точности «Н» и «П» в условиях серийного и массового производства.

Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка.

Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона. Точность патрона с незакаленными кулачками достигается путем расточки накладных кулачков после их переустановки на необходимый диаметр.

Размеры и технические характеристики токарных патронов

Наименование параметровОбозначение патрона 7102-
-0070М-0071М-0075М-0072М-0073М-0076М-0077М-0078М-0080М-0081М-0085М-0086М-0087М-0088М-0092М-0093М
Наружный диаметр патрона D, мм200250315400500
Исполнение по креплению1231232323232323
Высота патрона L, мм90969096125
Высота патрона до основного кулачка L1, мм9510196101128
Диаметр зажимаемых поверхностей, мм15-20015-25030-31530-40035-500
Ход кулачка Н, мм6,78,010,0
Допустимая частота вращения патрона, мин-14500400030001500
Диаметр присоединительного пояска D1, мм165—210—
Условный размер присоединительного конусаГОСТ 12593
(DIN 55027)		——6——8—6—8—8—11—11
ГОСТ 12595
(DIN 55026)		—6——8—6—8—8—11—11—
Наружный диаметр конуса D3, мм—106,375—139,719106,375139,719196,869
Глубина конуса l1, мм—14—16141618
Диаметр расположения крепежных отверстий D2, мм133,4171,4133,4171,4235,0
Диаметр крепежных отверстийd1, мм14——18————————————
d2——М12——М16—М12—М16—М16—М20—М20
d3, мм—14——18—14—18—18—22—22—
Количество крепежных отверстий, n6646646464646666
Размер резьбы тяги d, ммМ20М24М27
Ширина сухаря b, мм172025
Резьба для крепления накладных кулачков mМ12М16М20
Шаг зубчатого зацепления на кулачках, мм1,5875х90°
Ход штока К, мм2530324038
Максимальное усилие, передаваемое приводом, даН4500650080009500
Суммарная сила зажима в кулачках, даН10000150002000026000
Масса патрона, кг203670113171

Кулачки для патронов токарных клиновых двух- и трехкулачковых механизированных

Модель
патрона		Основной кулачокНакладные кулачки
незакаленныйзакаленный
Диаметр 200
7102-0021М-1-27102-0071У-1-2/002М7102-0071У-1-2/005М7102-0071У-1-2/003М
7102-0070М-1-2
7102-0071М-1-2
7102-0075М-1-2
Диаметр 250
7102-0027М-1-27102-0073У-1-2/004М7102-0073У-1-2/007МПКВ-250⌀8.95/006М
7102-0072М-1-2
7102-0073М-1-2
7102-0076М-1-2
7102-0077М-1-2
7102-0078М-1-2
Диаметр 315
7102-0080М-1-27102-0080У-1-2/002М7102-0088У-1-2/007МПКВ-400⌀11.93/006М
7102-0081М-1-2
Диаметр 400
7102-0085М-1-27102-0088У-1-2/004М7102-0088У-1-2/007МПКВ-400⌀11.93/006М
7102-0086М-1-2
7102-0087М-1-2
7102-0088М-1-2
Диаметр 500
7102-0092М-1-27102-0092У-1-2/004М7102-0088У-1-2/007МПКВ-400⌀11.93/006М
7102-0093М-1-2





Возможно Вас также заинтересует…

bzsp.ru

Патроны токарные клинореечные трехкулачковые ручные самоцентрирующие ∅250-500 мм

Токарные клинореечные трехкулачковые ручные самоцентрирующие патроны предназначены для установки на универсальных и специальных токарных станках.

Конструкция патрона обеспечивает передачу больших зажимных усилий при значительно меньшем крутящем моменте на зажимном ключе по сравнению со спиральными патронами.

Клинореечные патроны обладают высокой износостойкостью и длительностью срока службы, стабильностью получения высокой точности центрирования деталей.

Патроны выполнены на базе стального корпуса, пазы под кулачки закалены ТВЧ.

В базовую комплектацию входит комплект закаленных реверсивных кулачков, которые выполняют функцию прямых и обратных кулачков при переустановке.

По требованию заказчика патроны комплектуются дополнительным комплектом незакаленных кулачков и промежуточных кулачков для установки на них специальных наладок.

Размеры и технические характеристики токарных патронов ПР

Наружный диаметр патрона D, мм250315400500
Высота патрона, ммН1106121138143
Н2116131153153
Н3116131148148
Н4106121138143
Диаметр проходного отверстия d,мм		6595120180
Условный размер присоединительного конусаГОСТ 12593J6;J8J6;J8;J11J8;J11J8;J11
ГОСТ 12595К6;К8К6;К8;К11К8;К11К8;К11
ГОСТ 26651D6;D8D6;D8;D11D8;D11D8;D11
Диаметр присоединительного пояска D1, мм210270340440
Рабочий ход кулачка, мм8,010,712,016,0
Максимальный крутящий момент на ключе, даН×м18,020,022,525,0
Суммарная сила зажима в кулачках, даН9000120001400016000
Максимально допустимая частота вращения, мин-13000230018001300
Масса патрона, кг«J»34,067,8110,0175,0
«К»36,070,0115,0175,0
«D»35,069,0112,0180,0
«C»34,567,2110,0175,0

Маркировка токарных патронов ПР

Таблица сопоставления токарных ручных патронов

ГОСТ 2675-80ОАО «БЗСП»ГОСТ 2675-80ОАО «БЗСП»
7100-0011 ПР 315.85.С270 (ц)7100-0044 ПР 400.120.J8 (с)
7100-0012 ПР 315.85.С270 (с)7100-0045 ПР 400.120.J11 (ц)
7100-0015 ПР 400.100.С340 (ц)7100-0046 ПР 400.120.J11 (с)
7100-0016 ПР 400.100.С340 (с)7100-0047 ПР 500.180.J8 (ц)
7100-0017 ПР 500.150.С440 (ц)7100-0048 ПР 500.180.J8 (с)
7100-0018 ПР 500.150.С440 (с)7100-0049 ПР 500.180.J11 (ц)
7100-0035 ПР 250.65.J6 (ц)7100-0050 ПР 500.180.J11 (с)
7100-0036 ПР 250.65.J6 (с)7100-0061 ПР 250.65.К6 (ц)
7100-0037 ПР 250.65.J8 (ц)7100-0062 ПР 250.65.К6 (с)
7100-0038 ПР 250.65.J8 (с)7100-0063 ПР 315.85.К6 (ц)
7100-0039 ПР 315.85.J6 (ц)7100-0064 ПР 315.85.К6 (с)
7100-0040 ПР 315.85.J6 (с)7100-0065 ПР 400.120.К8 (ц)
7100-0041 ПР 315.85.J8 (ц)7100-0066 ПР 400.120.К8 (с)
7100-0042 ПР 315.85.J8 (с)7100-0067 ПР 500.180.К11 (ц)
7100-0043 ПР 400.120.J8 (ц)7100-0068 ПР 500.180.К11 (с)

Кулачки для патронов клинореечных трехкулачковых (ПР)



bzsp.ru

Кулачковые патроны токарных станков

Приспособления и установка деталей (заготовок)

Кулачковые патроны

На токарных станках применяют двух-, трех- и четырехкулачковые патроны с ручным и механизированным приводом зажима. В двухкулачковых самоцентрирующих патронах закрепляют различные фасонные отливки и поковки; кулачки таких патронов, как правило, предназначены для закрепления только одной детали. В трехкулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра. В четырехкулачковых самоцентрирующих патронах закрепляют прутки квадратного сечения, а в патронах с индивидуальной регулировкой кулачков – детали прямоугольной или несимметричной формы.

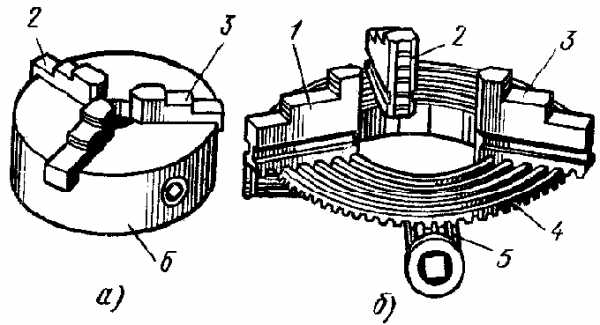

Наиболее широко применяют трехкулачковый самоцентрирующий патрон (рисунок ниже). Кулачки 1, 2 и 3 патрона перемещаются одновременно с помощью диска 4. На одной стороне этого диска выполнены пазы (имеющие форму архимедовой спирали), в которых расположены нижние выступы кулачков, а на другой – нарезано коническое зубчатое колесо, сопряженное с тремя коническими зубчатыми колесами 5. При повороте ключом одного из колес 5 диск 4 (благодаря зубчатому зацеплению) также поворачивается и посредством спирали перемещает одновременно и равномерно все три кулачка по пазам корпуса 6 патрона. В зависимости от направления вращения диска кулачки приближаются к центру патрона или удаляются от него, зажимая или освобождая деталь. Кулачки обычно изготовляют трехступенчатыми и для повышения износостойкости закаливают. Различают кулачки крепления заготовок по внутренней и наружной поверхностям; при креплении по внутренней поверхности заготовка должна иметь отверстие, в котором могут разместиться кулачки. подробнее на сайте Shane.Ru обувь оптом от производителя спб

Кулачковые патроны могут оснащаться механизированным приводом – тяговым или встроенным. Патроны с тяговым приводом имеют зажимные элементы, связанные цельными или пустотелыми тягами с пневмо- или гидроцилиндром. На рисунке ниже представлена конструкция двухкулачкового рычажного патрона со сменными кулачками 14, которые предварительно устанавливаются по заготовке (относительно оси вращения) путем смещения сухарей 12 (скрепленных с кулачками 14 винтами 13) по пазам в ползунах 11. Ползуны 11 перемещаются к центру патрона рычагами 10, которые при движении упора 15 (вместе с тягой 3) поворачиваются вокруг оси 9 в корпусе 8. При повороте рычаги 10 опираются на поверхности 7. Перемещение ползунов 11 (вместе с кулачками 14) от центра патрона производится конической поверхностью упора 15 при обратном движении тяги 3, связанной с упором посредством направляющей втулки 6 и соединительных деталей 2, 4 и 5. Патрон крепится к станку винтами 1.

Патрон с встроенным приводом (рисунок ниже) имеет встроенный пневмоцилиндр 6 с поршнем 5 и крепится к станку фланцем 1. Резиновое кольцо 11 смягчает удары поршня о фланец 4. Уплотнительные кольца 10 и 12 обеспечивают герметичность пневмопривода. Ползуны 7 (с зажимными кулачками 8) имеют выступы 9, которые входят в пазы поршня 5. Угол наклона пазов 40,5 градуса, что обеспечивает условия самоторможения. При подаче воздуха по каналам 2 и 3 в левую или правую полость цилиндра ползуны 7 перемещаются от центра патрона или к его центру и через кулачки 8 разжимают или зажимают заготовку.

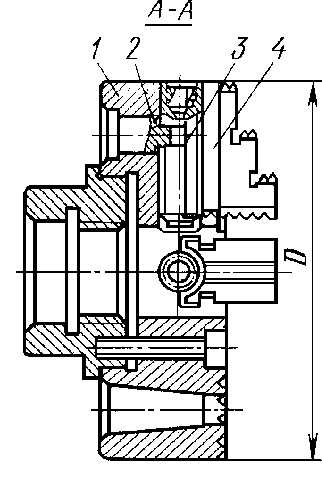

Четырехкулачковый патрон с независимым перемещением кулачков (рисунок ниже) состоит из корпуса 1, в котором выполнены четыре паза, в каждом пазу смонтирован кулачок 4 с винтом 3, используемым для независимого перемещения кулачков по пазам в радиальном направлении. От осевого смещения винт 3 удерживается сухарем 2. При повороте кулачков на 180 градусов патрон может применяться для крепления заготовок по внутренней поверхности. На передней поверхности патрона нанесены концентричные круговые риски (расстояние между рисками 10-15 мм), с помощью которых кулачки выставляются на одинаковом расстоянии от центра патрона. купить линолеум в мурманске цены здесь


turnercraft.ru

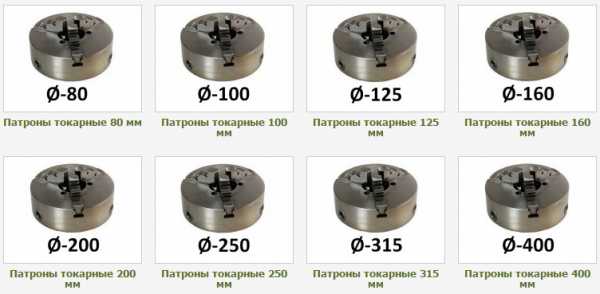

Патроны токарные 3-х кул. диаметром 250

(ТОКАРНЫЕ САМОЦЕНТРИРУЮЩИЕ ТРЁХКУЛАЧКОВЫЕ ПАТРОНЫ)

Предназначены патроны для установки на универсальные токарные, револьверные, внутришлифовальные станки, делительные головки и различные приспособления. Материал изготовления – сталь.

По конструкции патроны разделяются на следующие виды:

  • самоцентрирующиеся спирально-реечные
  • с независимым перемещением кулачков

Патроны могут быть с цельными и сборными кулачками.

Патрон токарный трех кулачковый предназначен для зажима и обработки пруткового материала и штучных заготовок различной формы сечения на станках токарной группы.

Рекомендации при выборе токарных патронов 250:

  • max допустимая скорость вращения 1800-3500 об/мин
  • max допустимое усилие на ключ не более 180Nm
  • статический баланс для патронов с цельными кулачками – 63 gcm.
Наружный диаметр D, ммØ250
Тип крепленияI.С цилиндрическим центрирующим пояском и с креплением через промежуточный фланецII.С креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593III.С креплением непосредственно на фланцевые концы шпинделей по ГОСТ 12595
Исполнение121212
Обозначение патрона

C7100-0009

C7100-0010

C7100-0035

C7100-0037

C7100-0036

C7100-0038

C7100-0061

C7100-0062

Материал корпуса

сталь

сталь

сталь

сталь

сталь

сталь

сталь

сталь

Диаметр цилиндрического центрирующего пояска D2, мм

210Н7

210Н7

─

─

─

─

─

─

Условный размер конуса шпинделя

─

─

6

8

6

8

5

5

Диаметр конуса D2, мм

─

─

106,38

139,72

106,38

139,72

82,563

82,563

Диаметр расположения крепежных отверстий D3, мм

226

226

133,4

171,4

133,4

171,4

104,8

104,8

Количество (n) и размер (d) крепежных отверстий

6×М12

6×М12

4×М12

4×М16

4×М12

4×М16

6×Ø12

6×Ø12

Диаметр отверстия в корпусе, D1, мм

80

80

80

80

80

80

80

80

Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках, мм

120

120

120

120

120

120

120

120

Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках, мм

250

250

250

250

250

250

250

250

Максимальный наружный диаметр изделия, зажимаемого в об. кулачках, мм

250

250

250

250

250

250

250

250

Высота корпуса в сборе Н, мм

89,5

89,5

89,5

89,5

89,5

89,5

89,5

89,5

Высота патрона Н1, мм

122,5

122,5

122,5

122,5

122,5

122,5

122,5

122,5

в сборе

в сборе

в сборе

в сборе

Максимально допустимая частота вращения, об/мин

3500

3500

3500

3500

3500

3500

3500

3500

Минимальная суммарная сила зажима, Н

46000

46000

46000

46000

46000

46000

46000

46000

Масса патрона, кг

28

28

29

29

29

29

29

29

Серийная продукция
Продукция, изготавливаемая по заказу
* — комплектуются только рейками

Токарные патроны 250
НаименованиеДиаметр патронаИнформация
3-250.09.11 П
3-250.35.11 П
3-250.35.01 В
3-250.35.01 А
3-250.36.01
3-250.37.01 П
3-250.61.11 П		250материал корпуса – сталь
7102-0072М-1-2 (-0073У,-0076М,-0077М,-0078М)250с мех. зажимом

www.invest-garant.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
