ГОСТ 8522-79 Патроны сверлильные трехкулачковые с ключом. Основные размеры (с Изменением N 1), ГОСТ от 19 февраля 1979 года №8522-79

ГОСТ 8522-79*

Группа Г27

ОКП 39 2811

Дата введения 1980-01-01

Постановлением Государственного комитета СССР по стандартам от 19 февраля 1979 г. N 619 срок введения установлен с 01.01.80

ВЗАМЕН ГОСТ 8522-70

* ПЕРЕИЗДАНИЕ (июль 1989 г.) с Изменением N 1, утвержденным в декабре 1984 г. (ИУС 3-85).

1. Настоящий стандарт распространяется на сверлильные трехкулачковые патроны с ключом для станков.

2. (Исключен, Изм. N 1).

3. Основные размеры сверлильных патронов должны соответствовать указанным на чертеже и в таблице.

Патрон Ключ

______________
* Размер при сжатых кулачках.

Примечание. Чертеж не определяет конструкцию патрона.

Размеры, мм

Типо- размер патрона	При- ме- няе- мость	Диапазон зажима			h22	d11	, не более	, не менее	, не более	Мо- дуль	Число зубьев ключа	Конус инстру- ментальный Морзе укороченный
			не более
4		От 0,5 до 4	28	45	4	4	18,0	5,0	5,0	0,80	10	В10
6		От 0,5 до 6	35	55			21,0					В12
8		От 1,0 до 8	40	60	6	6	26,0	7,0	7,0	1,00	12
10		От 1,0 до 10	45	75			32,0					В16
13		От 1,0 до 13	52	93	8	8	37,5	8,5	8,5	1,25
16		От 3,0 до 16	58	104			42,5					В18
20		От 5,0 до 20	78	130	9	9	50,0	10,0	10,0		14	В22

Примечания: 1. Для типоразмера 6 допускается диапазон зажима от 1 до 6 мм.

2. Для типоразмера 6 допускается применение присоединительного конусного отверстия В10, для типоразмера 16 – В 16.


Пример условного обозначения сверлильного трехкулачкового патрона с ключом, типоразмера 4, с присоединительным конусным отверстием В10:

Патрон 4-В10 ГОСТ 8522-79

4. Размеры укороченных конусов – по ГОСТ 9953-82.



Электронный текст документа
подготовлен ЗАО “Кодекс” и сверен по:
официальное издание
М.: Издательство стандартов, 1985

docs.cntd.ru

ГОСТ 8522-79

ГОСТ 8522-79*

Группа Г27

ОКП 39 2811

Дата введения 1980-01-01

Постановлением Государственного комитета СССР по стандартам от 19 февраля 1979 г. N 619 срок введения установлен с 01.01.80

ВЗАМЕН ГОСТ 8522-70

* ПЕРЕИЗДАНИЕ (июль 1989 г.) с Изменением N 1, утвержденным в декабре 1984 г. (ИУС 3-85).

1. Настоящий стандарт распространяется на сверлильные трехкулачковые патроны с ключом для станков.

2. (Исключен, Изм. N 1).

3. Основные размеры сверлильных патронов должны соответствовать указанным на чертеже и в таблице.

Патрон Ключ

______________
* Размер при сжатых кулачках.

Примечание. Чертеж не определяет конструкцию патрона.

Размеры, мм

Типо- размер патрона	При- ме- няе- мость	Диапазон зажима			h22	d11	, не более	, не менее	, не более	Мо- дуль	Число зубьев ключа	Конус инстру- ментальный Морзе укороченный
			не более
4		От 0,5 до 4	28	45	4	4	18,0	5,0	5,0	0,80	10	В10
6		От 0,5 до 6	35	55			21,0					В12
8		От 1,0 до 8	40	60	6	6	26,0	7,0	7,0	1,00	12
10		От 1,0 до 10	45	75			32,0					В16
13		От 1,0 до 13	52	93	8	8	37,5	8,5	8,5	1,25
16		От 3,0 до 16	58	104			42,5					В18
20		От 5,0 до 20	78	130	9	9	50,0	10,0	10,0		14	В22

Примечания: 1. Для типоразмера 6 допускается диапазон зажима от 1 до 6 мм.

2. Для типоразмера 6 допускается применение присоединительного конусного отверстия В10, для типоразмера 16 – В 16.


Пример условного обозначения сверлильного трехкулачкового патрона с ключом, типоразмера 4, с присоединительным конусным отверстием В10:

Патрон 4-В10 ГОСТ 8522-79

4. Размеры укороченных конусов – по ГОСТ 9953-82.



Электронный текст документа
подготовлен ЗАО “Кодекс” и сверен по:
официальное издание
М.: Издательство стандартов, 1985

docs.cntd.ru

Патрон сверлильный – конструкция и виды, применение, эксплуатация и ГОСТ.

Сверлильный патрон – это основной элемент оснастки сверлильных и токарных станков, а также электрического, пневматического и ручного инструмента, предназначенный для крепления металлорежущего инструмента с цилиндрическим хвостовиком на шпиндель. В основном это сверла различного диаметра, а также развертки, зенкера, фрезы, метчики и другой инструмент.



Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

• корпус;
• гайка с обоймой;
• винтовой хвостовик с левой резьбой;
• шарикоподшипник между гайкой и хвостовиком;
• кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.


В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.

Виды фиксации инструмента

Существует несколько основных видов фиксаторов инструмента для сверлильных станков:

• Трехкулачковый патрон для зажима цилиндрического хвостовика.
• Двухкулачковый патрон. Применяется при малых нагрузках для инструментов небольшого диаметра.
• Быстросменные устройства с коническим хвостовиком.

• Самоустанавливающиеся фиксирующие устройства. Применяются для расточки предварительно просверленных отверстий.
• Предохранительные фиксаторы применяются для работы с метчиками при подготовке резьб.
• Реверсивные патроны для сверлильных станков.  Применяются при нарезании резьбы на оборудовании без обратного вращения шпинделя.

Возможности применения

Сверлильные патроны применяются для фиксации металлорежущего инструмента с хвостовиком диаметром до 20 мм. Конструкция и разнообразие вариантов исполнения оснастки позволяет использовать её для целого ряда технологических операций:

• Сверление отверстий в деталях. Возможна резка как сквозных отверстий, так и глухих требуемой длины.
• Рассверливание заранее просверленных отверстий под больший диаметр.
• Уменьшение шероховатости внутренней поверхности отверстия путем зенкерования.
• Развертка отверстий конической и цилиндрической формы.
• Подготовка фасок и выемок под шайбы и потайные головки путем зенкования.
• Раскатка отверстий с помощью оправки и закаленных тел качения (шариков и роликов) для получения плотной и гладкой поверхности с малой шероховатостью.
• Нарезание резьб метчиком на всю глубину или на её часть.
• Подрезание торцов для получения ровной поверхности под прямым углом к оси отверстия.

Также возможно развальцовывание полых заклепок и многие другие металлорежущие операции.

Общие правила эксплуатации

Для обеспечения точности при выполнении работ, долговечности оснастки, инструмента и оборудования рекомендуется следовать правилам безопасной эксплуатации:

• Подбор патрона осуществляйте по минимальному и максимальному диаметру хвостовика инструмента.
• При выборе патрона учтите его конструкцию, особе внимание уделите способам соединения со шпинделем (номеру конуса) и фиксации инструмента.
• Используйте различные переходные конусные втулки для фиксации патрона и инструментов. При установке убедитесь в чистоте поверхности конуса.
• Перед сверлением отметьте керном центр будущего отверстия.
• При подборе сверла учтите вибрацию патрона, что увеличивает получаемый диаметр на 0,05 – 0,3 мм. Для высокоточного сверления используйте прецизионные патроны.
• Применяйте тиски, призмы и прочие фиксаторы для обрабатываемых деталей.
• Используйте СОЖ для охлаждения инструмента и продления срока его эксплуатации.
• При сверлении отверстий большого диаметра используйте инструмент меньшего размера с последующим рассверливанием.

Действующие ГОСТы

Определяет основные размеры и прочие параметры трехкулачковых сверлильных патронов ГОСТ 8522. Быстросменную оснастку регулирует ГОСТ 14077-83. Также существуют и другие стандарты, определяющие параметры всех типов сверлильных патронов.

mekkain.ru

ГОСТ 8522-79 Патроны сверлильные трехкулачковые с ключом. Основные размеры

Текст ГОСТ 8522-79 Патроны сверлильные трехкулачковые с ключом. Основные размеры



ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

СОЮЗА ССР

ПАТРОНЫ СВЕРЛИЛЬНЫЕ ТРЕХКУЛАЧКОВЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 8522-79, ГОСТ 15935-79

Издание официальна;

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАНЫ Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

М. А. Василевский, В. М. Шарков

ВНЕСЕНЫ Министерством станкостроительной и инструментальной промышленности

Член Коллегии В. А. Трефилов

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19 февраля 1979 г. № 619

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПАТРОНЫ СВЕРЛИЛЬНЫЕ ТРЕХКУЛАЧКОВЫЕ С КЛЮЧОМ

Основные размеры

Drill three-] aw chucks with key,

Basic dimensions

гост

8522-79

Взамен

ГОСТ 8522—70

Постановлением Государственного комитета СССР по стандартам от 19 феврали 1979 г. № 619 срок действия установлен

с 01,01 1980 г. до 01.01 1985 г.

Несоблюдение стандарта преследуется по закону

1.    Настоящий стандарт распространяется на сверлильные трехкулачковые патроны с ключом для станков.

2.    Стандарт соответствует СТ СЭВ 148—75 в части конусов и рекомендациям СЭВ по стандартизации PC 3647—72 и PC 4725—74.

3.    Основные размеры сверлильных патронов должны соответствовать указанным на чертеже и в таблице.

Издание официальное ★

Перепечатка воспрещена

©Издательство стандартов, 1979

Патрон    Ключ

* Размер при сжатых кулачках.

Примечание. Чертеж не определяет конструкции патрона.

Размеры в мм

Типоразмер патрона	Применяе мость	Диапазон зажима	D	L	d (пред, откл. по Н12)	d, (пред, откл. по dll)
			не более
4		От 0,5 до 4	28	45	4	4
6		От 0,5 до 6	35	55
8		От 1,0 до 8	40	60	6	6
10		От 1,0 до 10	45	75
13		От 1,0 до 13	52	93	8	8
16		От 3,0 до 16	58	104
20		От 5,0 до 20	78	130	9	9

Продолжение

Размеры в мм

Типоразмер патрона	Л3’ не более	и не менее	*1. не более	Модуль m	Число зубьев ключа г	Конус инструмен* тальный Морзе укороченный
4	18,0	5,0	5,0	0,80	10	вю
6	21,0					В12
8	26,0	7,0	7,0	1,00	12
10	32,0					В16
13	37,5	8,5	8,5	1,25
16	42,5					В18
20	50,0	10,0	10,0		14	В22

Примечания: 1. Для типоразмера 6 допускается диапазон зажима от I до б мм.

2. Для тигоразмера 6 допускается применение присоединительного конусного отверстия В10, для типоразмера 16 — BI6.

Пример условного обозначения сверлильного трехкулачкового патрона с ключом, типоразмера 4, с присоединительным конусным отверстием В10:

Патрон 4-В10 ГОСТ 8522—79

4. Размеры укороченных конусов — по ГОСТ 9953—67.

Изменение № 1 ГОСТ 8522—79 Патроны сверлильные трехкулачковые с ключом. Основные размеры

Постановлением Государственного комитета СССР по стандартам от 12.12.84 № 4229 срок введения установлен

с 01.07.85

Под наименованием стандарта проставить код: ОКП 39 2811. Пункт 2 исключить.

Пункт 4. Заменить ссылку: ГОСТ 9953—67 на ГОСТ 9953—82.

(ИУС Кв 3 1985 г.)

allgosts.ru

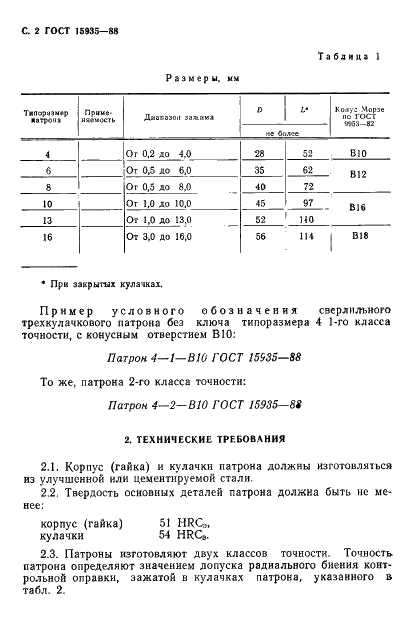

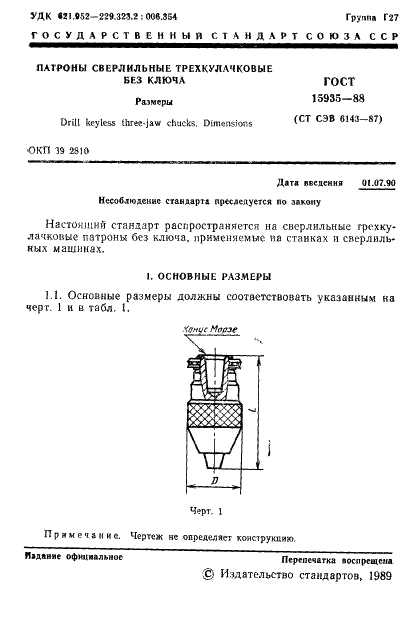

ГОСТ 15935-88 Патроны сверлильные трехкулачковые без ключа. Размеры

Название англ.: Drill keyless three-jaw chucks. Dimensions

Содержание госта: Настоящий стандарт распространяется на сверлильные трехкулачковые патроны без ключа, применяемые на станках и сверлильных машинах

Похожие документы

• ГОСТ Р ЕН 12717-2006 Безопасность металлообрабатывающих станков. Станки сверлильные
• ГОСТ Р 52645-2006 Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия
• ГОСТ 8.586.4-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования
• ГОСТ 18139-72 Полуавтоматы токарные многошпиндельные патронные вертикальные. Основные размеры
• ГОСТ 10610-72 Гайки шестигранные низкие с уменьшенным размером “под ключ” с диаметром резьбы свыше 48 мм (класс точности А). Конструкция и размеры
• ГОСТ 6393-73 Гайки круглые с отверстиями на торце “под ключ” класса точности А. Конструкция и размеры

znaytovar.ru

ГОСТ 22993-78 Патроны трехкулачковые с ключом для ручных сверлильных машин. Основные размеры (с Изменениями N 1, 2), ГОСТ от 27 февраля 1978 года №22993-78

ГОСТ 22993-78*

Группа Г27

ОКП 48 3388

Дата введения 1979-07-01

Постановлением Государственного комитета стандартов Совета Министров СССР от 27 февраля 1978 г. N 573 срок введения установлен с 01.07.79

Проверен в 1984 г.

* ПЕРЕИЗДАНИЕ (май 1986 г.) с Изменением N 1, утвержденным в декабре 1984 г. (ИУС 3-85).

ВНЕСЕНО Изменение N 2, утвержденное и введенное в действие Постановлением Государственного комитета СССР по стандартам от 17.07.89 N 2392 с 01.02.90

Изменение N 2 внесено изготовителем базы данных по тексту ИУС N 11, 1989 год

1. Настоящий стандарт распространяется на вновь разрабатываемые трехкулачковые сверлильные патроны для ручных сверлильных машин.

2. (Исключен, Изм. N 1).

3. Патроны должны изготовляться исполнений:

1 – с присоединительным конусным отверстием;

2 – с присоединительным резьбовым отверстием.

4. Основные размеры сверлильных патронов должны соответствовать указанным на чертеже и в таблице.

________________

* Размер при сжатых кулачках.

Примечание. Чертеж не определяет конструкцию патронов.

Размеры, мм

Типо- размер патрона	Диапазон диаметров зажимаемого инструмента	Испол- нение			Конус Морзе	Н12	-0,05 -0,2	, не бо- лее	, не менее	Н12	+0,7 -0,5	±3	, не ме- нее	, не ме- нее	, не ме- нее	Число зубь- ев,	Модуль , отне- сенный к	Масса, кг, не более
			не более		7Н
6	От 0,5 до 6	1	30	54	В10	4	4	21	9,1	4,5	4,5	45	60	15	4	10	0,75	0,18
		2			М10х1
8	От 1,0 до 8	1	30	54	В10	4	4	21	9,1	4,5	4,5	45	60	15	4	10	0,75	0,26
		2			М10х1
10	От 1,5 до 10 (от 2,0 до 10)	1	34 (39)	62	В12	6 (5)	6 (5)	25 (26)	14,0 (12,7)	6,0 (5,5)	5,0	55	80	16	6	12 (10)	1,00	0,26
		2			М12х1,25
13	От 2,5 до 13	1	43,5	78	В16	6	6	32	14,0	6,0	5,0	55	80	16	6	12	1,00	0,40
		2		75	М12х1,25

Примечания:

1. Значения, указанные в скобках, до 01.01.91.

2. Размер допускается уменьшать не более чем на 10 мм.

Пример условного обозначения сверлильного трехкулачкового патрона с ключом, типоразмера 10 с присоединительным конусным отверстием В12:

Патрон 10-В12 ГОСТ 22993-78

То же, с присоединением на резьбе:

Патрон 10-M121,25 ГОСТ 22993-78

(Измененная редакция, Изм. N 2).

5. Размеры укороченного конуса Морзе – по ГОСТ 9953-82.

(Измененная редакция, Изм. N 2).

6. Резьба – по ГОСТ 24705-81*.
______________
* На территории Российской Федерации действует ГОСТ 24705-2004. – Примечание изготовителя базы данных.

Электронный текст документа
подготовлен ЗАО “Кодекс” и сверен по:
официальное издание
Патроны трехкулачковые для ручных
сверлильных машин.
Основные размеры: Сб. ГОСТов. –
М.: Издательство стандартов, 1986

Редакция документа с учетом
изменений и дополнений
подготовлена ЗАО “Кодекс”

docs.cntd.ru

Патроны сверлильные

Патроны сверлильные применяются на станках, сверлильных машинах, ручных сверлильных машинах для зажима сверлильных фрез при металлообрабратывающих работах.

Патроны сверлильные трехкулачковые с ключом.

Исполнение 1 — с присоединительным конусным отверстием типа ПС
Исполнение 2 — с присоединительным резьбовым отверстием типа ПСР
Патрон сверлильный	Диапазон зажима, мм	Исп.	D, мм	L, мм	КМ/d
Патрон сверлильный  ПС-6	От 0,5 до 6	1	35	55	В10
Патрон сверлильный  ПСР-6		2	30	54	М10х1
Патрон сверлильный  ПС-8	От 1,0 до 8	1	40	60	В10
Патрон сверлильный  ПСР-8		2	30	54	М10х1
Патрон сверлильный  ПС-10	От 1,5 до 10; (от 2,0 до 10)	1	45	75	В12
Патрон сверлильный  ПСР-10		2	39	62	М12х1,25
Патрон сверлильный  ПС-13	От 2,5 до 13	1	52	93	В16
Патрон сверлильный  ПСР-13		2	44	75	М12х1,25
Патрон сверлильный  ПС-16	От 3,0 до 16	1	58	104	В18
Патрон сверлильный  ПС-20	От 5,0 до 20	1	65	110	В22

Патроны сверлильные трехкулачковые без ключа

Патрон сверлильный  ПСС	Диапазон зажима
Патрон сверлильный  ПСС-6
Патрон сверлильный  ПСС-8
Патрон сверлильный  ПСС-10
Патрон сверлильный  ПСС-13
Патрон сверлильный  ПСС-16

Оправка для патронов сверлильных ГОСТ 2682-86



Патроны для быстросменного инструмента

Быстросменные патроны применяют в тех случаях, когда при обработке отверстий требуется частая смена режущего инструмента без остановке станка.  Быстросменный патрон закрепляют в шпинделе станка коническим хвостовиком. В коническое отверстие сменной втулки вставляют хвостовик режущего инструмента, после чего втулку вводят в цилиндрическое отверстие корпуса патрона. При опускании зажимного кольца вниз два шарика входят в выточку сменной втулки, прочно зажимая ее вместе с инструментом в корпусе патрона, и фиксируются в этом положении зажимным коль­цом.

Для смены втулки с инструментом при работе станка поднимают вверх кольцо, шарики под действием центробежных сил выйдут из выточки втулки и, войдя в выточку кольца, освободят втулку, после чего опускают зажимное кольцо 6 вниз и снимают инструмент.

Патроны с ведущими шариками	d	D	L	Втулки для патронов с ведущими шариками
				Конус Морзе	L1	Конус Морзе	L1	Конус Морзе	L1
Патроны быстросменные с шариками КМ2	24	45	140	КМ1	60	КМ2	73	—	—
Патроны быстросменные с шариками КМ3	32	55	170	КМ1	73	КМ2	73	КМ3	92
Патроны быстросменные с шариками КМ4	42	70	210	КМ3	92	КМ4	115	—	—
Патроны быстросменные с шариками КМ5	55	85	260	КМ4	115	КМ5	145	—	—

Патроны цанговые типа ER с хвостовиком конус 7:24

Маркировка	Конус	d, мм	D, мм	L, мм	Цанги	D1, мм	L1, мм
Патрон цанговый 7:24  К30xER11-50	30	1-7	19	50	ER11	11,5	18,0
Патрон цанговый 7:24  К30xER16-63	30	1-10	28	63	ER16	17,0	27,5
Патрон цанговый 7:24  К30xER20-63	30	1-13	34	63	ER20	21,0	31,5
Патрон цанговый 7:24  К30xER25-63	30	1-16	42	63	ER25	26,0	34,0
Патрон цанговый 7:24  К30xER32-63	30	2-20	50	63	ER32	33,0	40,0
Патрон цанговый 7:24  К30xER40-75	30	3-26	63	75	ER40	41,0	46,0
Патрон цанговый 7:24  К40xER16-63	40	1-7	28	63	ER16	17,0	27,5
Патрон цанговый 7:24  К40xER20-60	40	1-10	34	60	ER20	21,0	31,5
Патрон цанговый 7:24  К40xER25-60	40	1-13	42	60	ER25	26,0	34,0
Патрон цанговый 7:24  К40xER32-70	40	1-16	50	70	ER32	33,0	40,0
Патрон цанговый 7:24  К40xER40-60	40	2-20	63	60	ER40	41,0	46,0
Патрон цанговый 7:24  К40xER50-100	40	3-26	78	100	ER50	52,0	60,0
Патрон цанговый 7:24  К50xER16-63	50	1-10	28	63	ER16	17,0	27,5
Патрон цанговый 7:24  К50xER20-60	50	1-13	34	60	ER20	21,0	31,5
Патрон цанговый 7:24  К50xER25-60	50	1-16	42	60	ER25	26,0	34,0
Патрон цанговый 7:24  К50xER32-70	50	2-20	50	70	ER32	33,0	40,0
Патрон цанговый 7:24  К50xER40-70	50	3-26	63	70	ER40	41,0	46,0
Патрон цанговый 7:24  К50xER50-90	50	6-34	78	90	ER50	52,0	60,0

Патроны резьбонарезные с предохранительными головками предназначены для нарезания различных типов правой резьбы метчиками. Применяются на сверлильных, фрезерных, токарных станках и станках типа обрабатывающий центр. Резьбонарезные патроны имеют механизмы осевой компенсации, позволяющие компенсировать разность между подачей станка и шагом метчика, предусмотрен механизм быстрой смены головок предохранительных на другой диаметр метчика. Патроны обеспечивают быструю смену предохранительных головок.ТУ РБ 00223728.001-98



www.vladpm.ru
