Паяльник для микросхем как выбрать – секреты выбора и правильного применения

alexxlab | 06.01.2019 | 0 | Вопросы и ответы

Содержание

ТОП-5 паяльников для пайки микросхем и радиодеталей

Пайка является неотъемлемой частью ремонта оборудования с микросхемами и его создания. Это достаточно сложный процесс, которые требует наличия специального оборудования, так как здесь ведется работа с достаточно мелкими деталями. Паяльник для микросхем заметно отличается от того, который нужен для спаивания проводов. Его размеры заметно меньше, чем крупные модели для обыкновенных операций, а также жало обладает тонкой заточкой. Могут встречаться варианты со специальными видами заточек, которые рассчитаны преимущественно на выпаивание.

Паяльник электрический для микросхем является необходимым инструментом мастера по ремонту и любителя радиотехники. Модели могут быть в различном ценовом сегменте с отличающимися характеристиками. В любом случае, это будет ручной инструмент, который позволит наносить тонкий слой припоя и нагревать детали для спаивания и выпаивания их из схемы. Многие разновидности являются узкопрофильными и предназначаются для одного вида работ.

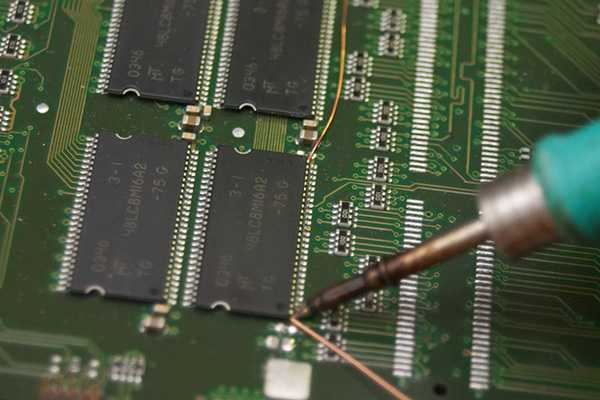

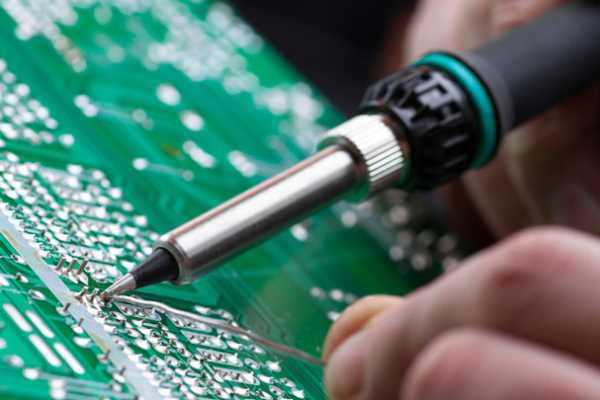

Пайка микросхем паяльником

Особенности паяльников для микросхем

Одной из главных особенностей таких моделей является форма жала. Именно наконечник является основным рабочим инструментом. В зависимости от его формы и прочих особенностей можно понять, как именно будет работать устройство и для каких целей оно предназначено. Форма не единственный параметр, выделяющий паяльник для электроники среди остальных. Размер становится еще одним фактором, выделяющим этот тип устройств на фоне остальных. Маленький паяльник для микросхем позволяет проводить основные операции для работы с ними, тогда как большие стандартные модели оказываются достаточно грубыми для такой работы. Это же сказывается на мощности изделия. Для каждого вида работ мощность должна быть соответствующей, чтобы ее хватало для расплавления контактов, но чтобы паяльник ничего не пережигал.

Виды паяльников для электроники

Основным различием, которое помогает разделить паяльники для электроники на разновидности, является вид нагревательного элемента, который в них используется. В последнее время технология производства позволяет выпускать множество разновидностей, которые отличаются друг от друга по характеристикам.

Нихромовые

Основным нагревательным элементом в таких паяльниках становится нихромовая проволока. Материал хорошо проводит электрические импульсы, что позволяет нагревать жало до нужной температуры достаточно быстро. Простые модели обладают спиралью, которая намотана на корпус не проводящий электричество. Чтобы проволока не теряла тепло, ее помещают в изоляторы. Подобные модели чаще всего применяются в бытовом непрофессиональном использовании.

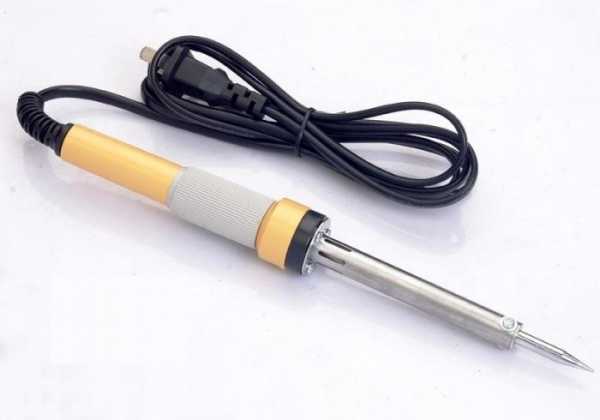

Нихромовый паяльник

Недостатки:

  • Паяльник для радиодеталей с нихромовым нагревательным элементом долго нагревается;
  • Спираль быстро перегорает и ее приходится менять.

Преимущества:

  • Простота в использовании;
  • Неприхотливость к внешним факторам;
  • Высокая ударостойкость.

Керамические

Паяльник для пайки микросхем телефонов с керамическим нагревательным элементов использует специальные стержни, которые подсоединяются к контактам дающим напряжение. Благодаря воздействию напряжения керамика нагревается до нужной температуры.

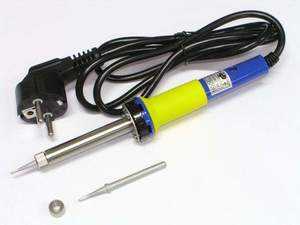

Керамический паяльник

Преимущества:

  • Тонкий паяльник для микросхем из керамики обладает длительным сроком эксплуатации;
  • Быстро нагревается до нужной температуры.

Недостатки

  • Высокая подверженность механическим повреждениям;
  • Жало заменить невозможно, если оно как-либо повредиться.

Индукционные

Точечный паяльник индукционного типа обладает всеми необходимыми качествами для спаивания микросхем. В нем присутствует ферромагнитное покрытие, которое обеспечивает образование магнитного поля на жале, а также есть катушка индуктора. Его особенностью является то, что когда достигается максимальная температура, то нагрев прекращается. Когда температура начинает понижаться, подача электричества возобновляется. Это обусловлено ферромагнитными свойствами покрытия.

Внешний вид индукционного паяльника

Преимущества:

  • Наличие автоматического подогрева;
  • Экономия энергии;
  • Неприхотливость в эксплуатации.

Недостатки

  • Чтобы подобрать оптимальное значение температуры нагрева, приходится менять наконечники, так как этот параметр поддерживается согласно точке Кюри.

Импульсные

Главным отличием данной модели является наличие частотного образователя, который имеет встроенный высокочастотный трансформатор. Сначала частота повышается, но через некоторое время она понижается до рабочего значения. Жало здесь является частью электрической цепи. Оно подключено к токосъемникам вторичной обмотки. Это обеспечивает прохождение больших токов сквозь обмотку и дает максимально короткое время нагревания. Функция нагрева включается тогда, когда нажимается соответствующая кнопка на паяльнике. Если ее отпустить, то устройство остывает.

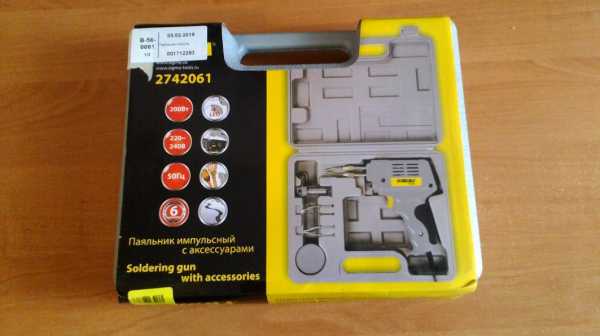

Импульсный паяльник

Преимущества:

  • Хороший паяльник для микросхем нагревается практически мгновенно;
  • Универсальность применения, как для крупных, так и для мелких деталей.

Недостатки:

  • Импульсный паяльник для пайки микросхем не может использоваться для длительной работы.

Характеристики популярных моделей

Жало для паяльника для микросхем является не единственным, на что стоит обращать внимание. Здесь собраны основные характеристики наиболее популярных моделей, использующихся для работы с микросхемами.

Модель паяльника

Характеристики модели

Matrix 914044Мощность устройства: 40 Вт

Период максимального нагрева: 3,3 минуты

Форма наконечника: конус

Материал рукояти: пластмасса

Rexant 120123Мощность устройства: 40 Вт

Период максимального нагрева: 10 минуты

Форма наконечника: конус

Материал рукояти: пластмасса

Rexant 120240Мощность устройства: 40 Вт

Период максимального нагрева: 7 минуты

Форма наконечника: клиновидная

Материал рукояти: дерево

Rexant ZD20UМощность устройства: 8 Вт

Период максимального нагрева: 0,25 минуты

Форма наконечника: конус

Материал рукояти: пластмасса

Требования к паяльникам для радиодеталей

В среднем мощность паяльника должна быть около 10 Вт. Чем меньше будет данный параметр, тем больше шансов сохранить радиоэлементы в целости и сохранности. Не рекомендуется использовать очень мощные инструменты, поэтому одним из главных требованием является разумный подбор параметра относительно тех работ, для которых будет применяться устройство. Мощность паяльника для пайки микросхем может доходить и до 40 Вт, но профессионалы работают и с 4 Вт паяльником, если речь идет об особенно мелких деталях.

Жало должно быть крепким и хорошо очищаться. Как правило, это достаточно тонкие изделия, поэтому наличие крепкого материала является обязательным условием для долгосрочной работы. Здесь нередко используются материалы для жала, которые редко встречаются в больших паяльниках, что как раз и обусловлено данными требованиями.

Наличие дополнительных функций, кнопок отключения, расположенных на корпусе, специальных покрытий и прочих вещей определяется тем, для какой сферы предназначается паяльник. Все, что облегчит работы из вышеуказанных дополнений в определенной среде будет обязательным для конкретных моделях, где данная функция востребована.

«Важно!

Это касается преимущественно профессиональных устройств, так как бытовые будут значительно проще.»

Как выбрать хороший паяльник?

Рассматривая как выбрать паяльник для микросхем, стоит внимательно изучить следующие параметры устройства:

  • Мощность. Чем ниже мощность изделия, тем проще будет работать, так как при высокой температуре есть риск перепалить схему. 10 Вт является оптимальным значением для работы.
  • Напряжение. Зачастую напряжение в 220 В может испортить стандартную микросхему. В паяльниках встраивается блок питания, который понижает напряжение до 36В или даже 12В. Таким образом, лучшим выбором будут устройства с таким блоком питания.
  • Толщина жала. Участки для пайки могут иметь размер в десятые доли миллиметра. Здесь подойдут конусообразные жала, толщина которых составляет 1 миллиметр и менее, что может зависеть от заточки.
  • Терморегулятор. Для многих моделей наличие терморегулятора становится приятным дополнением. Очень важно во время работы сохранять постоянно одну и ту же температуру. Это дополнение помогает добиться нужного результата.



Производители

На современном рынке продукции можно встретить товары от следующих производителей:

  • Rexant;
  • Matrix;
  • Sparta;
  • Topex;
  • Курс.

Заключение

Паяльники для пайки микросхем относятся к узкопрофильным устройствам, но этот профиль очень широко распространен. Специалисты по ремонту, любители электроники и люди, паяющие сами микросхемы, не могут обойтись без хорошего специализированного паяльника. Разнообразие продукции на рынке с различными параметрами только подтверждает востребованность данной сферы.

svarkaipayka.ru

Как выбрать паяльник для пайки радиодеталей и микросхем

Выбор паяльника для радиолюбителей является очень важным моментом, поскольку это ключевой прибор для каждого радиолюбителя. Однако все паяльники или паяльные станции имеют различия и подбираются радиолюбителями индивидуально в зависимости от вида предполагаемых работ и личных предпочтений. Также рекомендуем прочесть статью об основах пайки.

Конструкции паяльников

По конструкции они бывают:

  • Традиционные (прямая конструкция в виде стержня).
  • Пистолеты (конструкция паяльника в форме пистолета на котором рабочая часть расположена под углом).
  • Паяльные станции (сложное оборудование с рабочей частью и блоком управления).

Как выбрать паяльник для пайки микросхем

Прежде чем выбрать паяльник, давайте разберемся, какими они бывают.

Паяльники бывают газовые и электрические.

Газовые чаще используют для пайки при монтажных работах, к примеру, пайки в распределительных коробках. Они удобны тем что могут работать автономно, но во время работы выделяют вредные вещества и долго с ними работать вредно для здоровья как вам, так и окружающим. Но для пайки микросхем или других радиодеталей выбирать такой паяльник будет не разумно. С ним крайне тяжело паять любую плату.

Электрические, в свою очередь, являются самыми распространенными. В зависимости от типа нагревателя их разделяют на:

  • Спиральный (нихромовый)
  • Керамический
  • Импульсный
  • Индукционные

Спиральный – самый распространенный из всех электрических нагревателей. Спиральный нагреватель обеспечивает надежную и долговечную работу при своей недорогой ценовой политике, но имеет один недостаток — большое время нагрева.

Керамический же более дорогой и довольно хрупкий, однако, ему нужно меньше время для нагрева.

Импульсный при своей довольно высокой цене будет оптимальным вариантом. Он быстро нагревается и не придет в негодность от небольшого удара.

Если же вы собираетесь заняться пайкой всерьез, и круг предполагаемых работ будет увеличиваться — обратите внимание на паяльные станции. Индукционные разогреваются за счет катушки индуктора. Такому паяльнику не нужен терморегулятор, но подбирать нужную температуру придется перебором из комплекта жал.

Выбор мощности паяльника

Существуют паяльники разных мощностей:

  • Маломощные (от 3 до 10 Вт.)
  • Средней мощности (20-40 Вт)
  • Большой мощности (60-100 вт.)
  • Производственные (более 100 Вт.)

В зависимости от мощности меняется предназначения паяльника. Паяльники с мощностью более 100 Вт используются для пайки больших металлический изделий таких как радиаторы, кастрюли, трубы. Паяльники мощностью 60-100 Вт предназначены для пайки действительно толстых проводов.

Оптимальные для дома — от 20 до 40 Вт.

До 10 Вт паяльники предназначены в основном для пайки простейших микросхем, SMD элементов и других миниатюрных радиодеталей.

Итак, отвечая на вопрос, как выбрать паяльник для пайки радиодеталей и микросхем хорошим вариантом будет выбрать маломощный паяльник, чтобы избежать перегрева миниатюрных радиодеталей и SMD элементов. Однако если вы опытный радиомонтажник оптимальным вариантом будет импульсный паяльник мощностью 20-40 Вт, который в умелых руках можно использовать для быстрой работы с миниатюрными радиодеталями и других работ по дому.

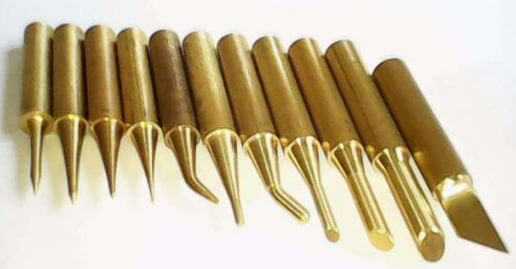

Паяльник для микросхем: как выбрать жало?

Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.

Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией. Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки. Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.

Выводы

Если же вы не определились, какой паяльник купить для пайки микросхем подводя итоги, подчеркнем основные рекомендации и требования, чтобы вы поняли, каким паяльником лучше паять микросхемы и другие компоненты глядя на стенды и витрины магазинов для радиолюбителей.

Для неопытных радиолюбитель желательно использовать маломощные паяльники от 3 до 10 Вт. Возможно использовать для работ с микросхемами и радиодеталями паяльники средней мощности 20-40 Вт, однако высока вероятность испортить компонент при монтаже или демонтаже. Провод должен быть гибким, длинным с двойной изоляцией. Жало подбирается индивидуально в зависимости от предпочтений и вида работ. Желательно покупать паяльник с деревянной ручкой. Тип нагревателя паяльника зависит от выделенных для покупки средств и типа предполагаемых работ. Желательно, чтобы приобретенный паяльник имел функцию постоянной поддержки температуры, терморегулятор, набор жал, регулировку длины жала, возможность замены жала и дополнение, такие как подставка для паяльника, кейс для хранения, губку для очистки и др.

www.radioingener.ru

Как выбрать паяльник для пайки проводов и микросхем

Одним из основных инструментов радиолюбителей, домашних мастеров и электриков является паяльник. Это изделие позволяет соединять отрезки светодиодных лент, выпаивать радиодетали из плат, ремонтировать электроприборы и делать еще кучу полезных действий. На сегодняшний день существует достаточно большой ассортимент моделей, различных по функциональности, принципу работы и комплектации. В этой статье мы расскажем читателям сайта Сам Электрик, как выбрать паяльник для пайки проводов и микросхем.

Основные критерии выбора

Итак, сначала вкратце рассмотрим самые важные параметры, на которые стоит обращать внимание при покупке паяльника.

Тип нагревателя

В первую очередь приспособления делятся на электрические и газовые. Сначала поговорим о тех, которые работают на газу.

Газовый паяльник рекомендуется выбрать для пайки проводов в распределительных коробках. Он удобен тем, что работает в автономном режиме, без электричества, что актуально при электромонтажных работах. К тому же, такой прибор может использоваться как фен для термоусадки.

К недостаткам газовых устройств можно отнести сложность работы с микросхемами, а также тот факт, что при горении газа в атмосферу выбрасываются вредные для организма вещества, поэтому долго работать с таким приспособлением крайне опасно для здоровья.

Выбрать электрический паяльник целесообразно для пайки микросхем и тех же самых проводов, если нет проблем с электроснабжением. Электрические модели делятся на следующие типы:

  1. Спиральный. Самый дешевый, практичный и долговечный тип нагревателя. Недостаток — долго греется, но это не так важно, если вам нужно выбрать паяльник для дома.
  2. Керамический. Более дорогой и в то же время хрупкий (может перестать работать даже при небольшом ударе). Преимущество — быстро нагревается. Если для вас главной выбрать прибор такой, чтобы быстро и сильно нагревался, модель с керамическим нагревателем будет самым оптимальным решением.
  3. Импульсный. Еще один вариант исполнения, который способен быстро нагреваться. Импульсный паяльник лучше выбрать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.

Отдельно следует упомянуть о таком варианте исполнения, как паяльная станция. С ее помощью можно быстрее и качественнее осуществить пайку проводов и микросхем. Для радиолюбителей выбор паяльной станции будет самым оптимальным решением!

Мощность

Что касается выбора мощности электрического паяльника, то тут следует учитывать следующие рекомендации:

  • мощность до 10 Вт может использоваться для пайки простейших микросхем;
  • от 20 до 40 Вт — это оптимальная мощность для применения в бытовых условиях;
  • выбрать модель на 60-100 Вт целесообразно, если вы собираетесь паять провода;
  • свыше 100 Вт домашним мастерам не стоит использовать, т.к. у таких приспособлений своя специфическая сфера применения (пайка радиаторов, металлических деталей и и т.д.).

Дополнительные возможности

Также при выборе паяльника следует обратить внимание на такие моменты, как:

  1. Ручка должна быть хорошо защищена от перегрева. В этом случае деревянная ручка обладает самым лучшим показателем. Пластиковые ручки быстрее разогреваются, что мешает бесперебойной работе, а эбонитовые тяжелее аналогов, что также снижает удобство пользования, особенно при пайке микросхем.
  2. Жало должно быть медным, оно проще обрабатывается и к тому же легче чистится от нагара. Желательно чтобы в комплекте шел набор жал, различных по форме. Также хорошо, если есть возможность заменить жало или же отрегулировать его длину. Считается, что прямое жало самое удобное для работы, особенно новичкам.
  3. Сетевой шнур должен быть гибким, длинным и обязательно в двойной изоляции.
  4. Вилка для подключения к сети лучше, когда разборная. Вроде бы мелочь, но все же свидетельствует о качестве устройства и в то же время упрощает его ремонт.
  5. Обращайте внимание на комплектацию. Как правило, качественные паяльники снабжаются кейсом, подставкой для жала, губкой для очистки жала и т.д.
  6. Рекомендуем выбрать паяльник с терморегулятором, что позволит под собственные условия применения отрегулировать температуру нагрева жала.
  7. Функция постоянной поддержки температуры защитит устройство от перегорания.

Это и все советы, которые мы хотели вам предоставить. Как вы видите, существует множество нюансов, на которые нужно обращать внимание при выборе паяльника для дома.

Подводим итоги

Итак, вы изучили основные критерии, по которым осуществляется выбор инструмента для пайки проводов и микросхем. Теперь еще раз вкратце подведем итоги, чтобы закрепить изученное:

  1. Для печатных плат и микросхем лучше выбрать импульсный паяльник либо спиральный, но мощностью не более 30 Вт.
  2. Для соединения проводов и остальных электромонтажных работ подойдет газовая модель либо электрическая, мощностью от 60 до 100 Вт.
  3. Чтобы паять металлические детали нужен мощный аппарат (от 100 Вт и более).

Также рекомендуем просмотреть полезное видео по теме:

Вот мы и разобрались, как выбрать паяльник для пайки проводов и микросхем. Надеемся, предоставленная инструкция помогла вам в выборе подходящего инструмента для домашнего использования!

Наверняка вы не знаете:

samelectrik.ru

Выпаять из платы поможет паяльник для микросхем с керамическим жалом

В начале 90-х, когда радиолюбители собирали домашние персональные компьютеры «Ленинград» и «Пентагон» на процессорах Z80, вопросов «как правильно паять микросхемы?» не возникало. Все корпуса имели форм-фактор DIP, расстояние между ножками было достаточным для того, чтобы использовать обыкновенный паяльник с медным жалом мощностью 25 Вт.

Сложности возникали при обратном процессе. При отсутствии строительных фенов, вопрос как отпаять микросхему был проблемным. Необходимо было одновременно нагреть 16, а то и 54 ножки, и быстро вытянуть деталь из платы. Впрочем, у настоящих мастеров были свои секреты.

Ножки освобождались от припоя по очереди, с помощью тонких трубочек, например – от медицинского шприца.

Существовали даже специальные паяльники с отсосом расплавленного олова.

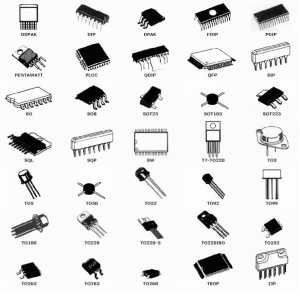

Сегодня, разнообразие корпусов и контактов на микросхемах не позволяет обойтись «старым дедовским способом».

В промышленных условиях, монтаж печатных плат доверен роботам. В этом случае технология позволяет выдерживать температуру, не повреждая радиодетали. А именно этот вопрос наиболее актуален при работах с микросхемами.

[tip]Если паяльник (или другой источник тепла) будет слишком мощным, можно сжечь деталь (в буквальном смысле) при первом прикосновении. Напротив, слабый паяльник потребует длительного воздействия на контакты, что опять же повлечет за собой перегрев. Малая температура может привести к так называемым «непропаям», которые сложно обнаружить визуально.[/tip]

Какой паяльник выбрать для работы с микросхемами

В принципе, существуют три варианта:

Паяльник с фиксированной мощностью

Для микропайки подойдет значение 15-25 Вт. Прибор может работать от напряжения 220 или 12 вольт. Второй вариант предпочтительнее, поскольку переменное напряжение с частотой 50 Гц может наводить паразитные токи на микросхему, что приводит к ее повреждению.

Дополнительное удобство 12 вольтового паяльника – возможность автономно работать в гараже, при ремонте электроники автомобиля.

Главный компонент при работе с микросхемами – это правильное рабочее жало. Конечно, можно работать с классикой – медный стержень с плоской заточкой на конце.

Но такой инструмент неудобен при точном монтаже. Обычно для работы с микросхемами жало стачивают конусом. При этом медь быстро изнашивается, и наконечник приходится выбрасывать. К тому же, этот материал быстро окисляется, и его приходится постоянно чистить.

Поэтому радиолюбители отдают предпочтение керамическим паяльникам.

Сам электроинструмент ничем не отличается от обычного, разве что крепление наконечника выполнено иначе. Главное отличие – это керамическое рабочее жало. Материал моментально прогревается, не подвержен окислению и практически не изнашивается. Форма сразу пригодна для работы с микросхемами – имеет заточку под конус.

Видео презентация паяльника с керамическим жалом, которым можно паять микросхемы.

Паяльник с регулируемой мощностью

Главное, не путать регулируемую мощность с понижением температуры в паузах между работой. Прибор имеет переключатель или кнопку на рукоятке, с помощью которой выбирается мощность, и соответственно температура.

Таким устройством работать удобней, поскольку диапазон применения его гораздо шире.

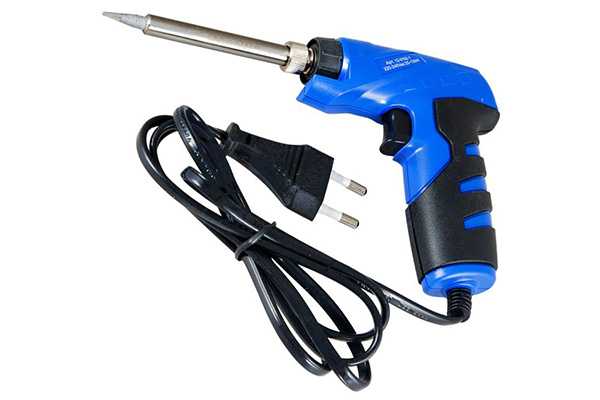

Разновидностью таких паяльников являются пистолеты мгновенного нагрева. Особенность конструкции в том, что в нерабочем состоянии жало холодное. Непосредственно перед пайкой вы нажимаете на курок, и температура моментально поднимается до рабочей.

Как правило, такие пистолеты имеют несколько режимов нагрева. Некоторым образом, можно контролировать температуру, периодически подавая напряжение на нагревательный элемент вручную, с помощью кратковременного нажатия на курок.

Недостаток конструкции – некоторая ее громоздкость.

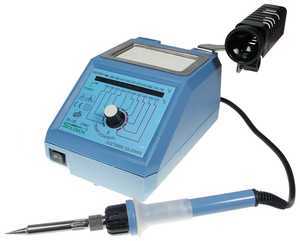

Паяльная станция. Идеальный инструмент для пайки микросхем

Они могут быть сложными в управлении, или напротив – примитивными. Стоимость разнится в зависимости от функций и именитости производителя. Неизменным остается главный принцип работы – полный контроль над мощностью и температурой паяльника. Для плат с различными типами деталей – это оптимальный вариант.

Регулируя подачу мощности, можно моментально перенастроить инструмент для работы с планарными микросхемами на тончайших ножках или для монтажа выпрямительных сборок с контактами сечением в несколько миллиметров.

Существуют и более продвинутые комплекты – станции с набором из паяльника и небольшого нагревательного фена.

Причем регуляторы температуры есть на каждом из компонентов. Имея такой набор – вы не будете мучиться вопросом, как выпаять микросхему из платы, для любого форм-фактора можно найти комбинацию из температуры горячего воздуха и жала паяльника.

Недостатков у паяльной станции два: высокая стоимость и необходимость определенной квалификации оператора. Однако преимущества станции перед обычным паяльником, перевешивают эти негативные факторы.

ВАЖНО! Перед тем, как паять микросхемы – необходимо заземлить рабочий инструмент.

Полезным будет надеть на руку специальный браслет с резистором (на случай повреждения рабочего заземления), и подсоединить его к «земле». Этим вы защитите радиодетали от статического напряжения, которое может вывести их из строя.

Обзор паяльника, которым можно паять микросхемы жалом 900m.

Учитывая точность и ювелирность работ при пайке микроэлементов – особое внимание следует уделить чистоте рабочей зоны. Все контакты должны быть отделены друг от друга диэлектрическими промежутками, очищены от окислов, и тщательно залужены.

Жало паяльника не должно иметь следов пережженного флюса, количество припоя – минимально необходимое для работы.

Монтажная плата должна быть закреплена, чтобы при внезапном смещении не повредились рядом расположенные детали.

ВАЖНО! Если вы не имеете опыта подобной работы – сначала потренируйтесь на испорченных радиодеталях.

Рекомендации по выбору паяльника для пайки микросхем.

Подробный видео урок, как научиться правильно паять.

obinstrumente.ru

основные характеристики и различия приборов

Содержание статьи

От автора: здравствуйте, дорогие читатели! Если вы сталкивались с инструментами для работы с микросхемами, то должны понимать, что это все-таки нелегкий процесс, и очень важно иметь специальное оснащение и навыки. Важнейший ремонтный аппарат — паяльник. Однако возникает ряд вполне логичных вопросов. Как выбрать паяльник для пайки микросхем? Какой из них наилучший? Какой мощности он должен быть? Сейчас ответим на все интересующие вас вопросы.

Характеристики паяльников

Сразу обращаем ваше внимание, что инструмент, используемый для работы с платами, имеет свои отличия и разную область применения, от правильного выбора зависит удобство и комфортность работы. Однако не будем рассматривать паяльные станции, используемые профессионалами.

Первое отличие, на которое хотелось бы обратить внимание, касается размеров конструкции жала паяльника. Прибор, используемый для микросхем, меньше, а также потребляет другое напряжение. Редко встречаются варианты с особыми видами наконечников, которые используются для отпаивания, поэтому в нашей статье не будем подробно на них останавливаться.

Форма самого жала (наконечника) — одна из особенностей таких моделей. Форма и материал определяют способ и цели работы устройства. При выборе необходимого для определенной работы паяльника одним из основополагающих факторов является его размер. В целях паяния микросхем лучшим выбором будет маленький прибор, который позволит проводить более обширный фронт работ.

Для каждой работы необходимо подбирать правильную мощность для пайки контактов без затрагивания ремонтируемой детали. Не секрет, что большинство пользователей приобретают простые в эксплуатации приборы, которые потребляют бытовые 220 Вольт, без необходимости покупки добавочных аксессуаров. Но является ли это безопасным? Лучшим напряжением для работы являются показатели 36 и 12 Вольт. Есть радиосхемы, обладающие деталями, которые могут изменить свои свойства при повышенной температуре или высоком напряжении, для таких микросхем чаще всего используются оборудование на 6 Вольт.

Не стоит забывать и о необходимом заземлении всего оборудования. Большое количество микросхем перегорает даже от постоянной энергии человека. Для включения прибора, напряжение которого составляет меньше 220 Вольт, желательно установить трансформатор, выходное напряжение которого совпадает с номиналом потребления паяльника.

Типы паяльников для микросхем

Различия таких типов заключаются в элементах нагрева. Сейчас подробней рассмотрим их преимущества и недостатки.

Нихромовые

Вы наверняка уже догадались по названию, что нить из нихрома является основным элементом нагревания паяльника. Данный материал является замечательным проводником импульсов электричества, что предоставляет возможность достаточно быстро нагревать жало до правильной температуры.

В простых моделях присутствует спираль, намотанная на корпус, который не проводил бы электричество. С целью избегания потери тепла проволока помещается в изоляторы. Такие модели, как правило, применяются в быту.

Недостатки:

  • длительный нагрев нихромовогоэлемента паяльника;
  • запасная часть быстро перегорает, и его приходится часто менять.

Керамические

Служат для пайки чипов телефонов с керамическим нагревательным элементом, к которому нужны специальные стержни. Они являются контактами для подачи напряжения. При определенном нужном напряжения керамика нагревается до необходимой температуры.

Недостатки:

  • высокая вероятность механических повреждений;
  • отсутствует возможность смены наконечника при его повреждении.

Индукционные

Точечный паяльник индукционного типа располагает всеми свойствами, которые необходимы для ремонта электроники. Он является распространенным прибором в сфере профессиональной пайки микросхем.

Очень важным элементом служит катушка индуктора. При достижении нужной температуры нагрев прекращается, поэтому регулировать температуру пайки возможно только за счет смены наконечника. При остывании устройство снова включается, и происходит нагрев. Это достигается ферромагнитными свойствами покрытия.

Недостатком является необходимость замены наконечников с целью подбора оптимального значения температуры нагрева.

Импульсные

Частотный преобразователь со внедренным высокочастотным трансформатором является главным достоинством такого типа. Сперва частота растет, однако спустя некоторое время она понижается до рабочего значения.

Жало, как часть электрической цепи, подключается ко вторичной обмотке, что дает возможность прохождения больших токов сквозь обмотку, а также максимально быстрое время прогревания. При нажатии механической кнопки включения на приборе активизируется функция нагрева.

Недостаток в том, что длительная работа не допускает продолжительное использование паяльника импульсного типа для пайки чипов.

Как видим, существует несколько типов инструментов для пайки. Все они имеют свои преимущества и недостатки. Не стоит забывать, что паяльник для микросхем — очень индивидуальное приспособление, которое каждый выбирает, исходя из своих личных потребностей. Если вам необходим паяльник помощнее, то и габариты его будут крупнее. В идеале, вам бы пригодилось несколько типов данного прибора для разных видов работ.

В любом случае, помните: независимо от того, какой тип вы выберете, любой из них требует бережного и аккуратного обращения. В противном случае, даже самый надежный и качественный прибор не прослужит настолько долго, насколько вам хотелось бы.

Основные критерии выбора

Пара советов о параметрах, которые помогут при выборе адекватного приспособления для работы:

  • мощность. Работа значительно упрощается при малой мощности изделия. Оптимальным показателем для работы с платами является 10 Ватт, при повышенной температуре есть риск спалить схему. На это стоит обратить особое внимание;
  • напряжение. При запитыванииот 220 Вольт существует риск повредить ремонтируемую микросхему. Паяльники оснащены встроенным блоком питания, который преобразует напругу до 36 Вольт и даже 12 Вольт. Не следует пренебрегать устройствами с таким типом блоков питания;
  • терморегулятор. Является приятным дополнением некоторых моделей, способствующим сохранению постоянной температуры.
  • форм-фактор. Форма жала обуславливает комфорт при использовании инструмента. Жало паяльника может быть иглообразным, конусообразным, иметь вид лопатки и т. д. Для пайки деталей обычно используют маленький наконечник. Плотная кованая медь высокого качества является условием достойного изделия;
  • прочность жала также играет немаловажную роль при рассмотрении паяльника. При выборе наиболее надежных элементов устройства, жала которых предназначены для продолжительной работы под постоянным нагревом, не придется слишком часто делать замену. Конструкция должна быть простой и с быстро заменяемым жалом.

Фен для пайки микросхем

Знаете ли вы, что в настоящее время все чаще радиолюбители для пайки чипов используют фен? Он является превосходным заменителем стандартному инструменту. Его непосредственное предназначение — пайка различных деталей микросхем. Именно о нем мы сейчас и поговорим.

Такой фен внешне похож на строительный, однако размер его меньше и более разнообразен диапазон рабочей температуры. Фен для микросхем воздействует на детали, которые легко плавятся. Он паяет их разогретым воздухом, выходящим из специальной насадки. При помощи этой струи тепла и происходит пропайка деталей.

Выбор подобного инструмента требует особого подхода. В первую очередь, стоит обращать внимание на корпус изделия, который должен быть прочным и стойким к температурам во избежание расплавления в процессе работы. Не забывайте о наличии регулятора температуры и о мощности самого фена для пайки.

Вернемся к паяльникам. При подборе прибора для работы не забывайте об аспектах, которые реально важны для дальнейшей эксплуатации инструмента:

  • термостойкость и изолированность ручки;
  • материал должен быть представлен деревом высокого качества, это необходимо для долговечной работы;
  • медное жало должно легко чиститься и не окисляться, атакже быть удобным в использовании. Желательно, чтобы длина этого элемента регулировалась и была дополнена альтернативами, прилагаемыми в комплекте;
  • сетевой провод должен быть изолированным, длинным и эластичным;
  • вилка — съемная, а лучше разборная;
  • наличие терморегулятора.

Если вы мастер по ремонту или любитель радиотехники, электрический паяльник для микросхем станет одним из необходимых инструментов в вашей работе. Обращайте особое внимание на производителя и страну изготовителя. В современном мире существует много поддельного инструмента. Комплектация и сама упаковка выдает некачественную вещь.

Модели могут отличаться как по цене, так и по характеристикам. В любом случае, у вас будет надежный помощник, позволяющий наносить тонкий слой припоя и прогревать детали для дальнейшего спаивания. Вариантов для выбора очень много, но в результате какой бы вы тип не приобрели, он справится с поставленной задачей. И приобретите штатив — он крайне обезопасит вашу работу.

Теперь вы знаете все о выборе паяльника, который бы подходил вам и соответствовал всем рекомендациям. Некоторые профессионалы в один голос твердят, что эти приборы — пройденный этап, и следует приобретать паяльные станции. Однако в быту вам очень пригодится именно обычный паяльник. Следуя нашим рекомендациям, вы точно сможете приобрести прибор, максимально отвечающий вашим нуждам.

seberemont.ru

как выпаять радиодетали, какой лучше выбрать

Пайка микросхем всегда сопряжена с некоторыми сложностями и риском. Особенно если у микросхемы очень много ножек, они тонкие, а распиновка показывает, что ошибиться в посадке или оставить слипшимися две ноги никак нельзя. Это работа, требующая большой усидчивости, хорошего багажа знаний и умений, а также правильных инструментов. Если всё это в наличии, опыт набирается очень быстро, а результат и возможные пути заработка посредством этого занятия приобретают вполне приятные очертания. Ведь ремонт многих устройств подразумевает как раз проведение таких операций.

Какой профессиональный инструмент лучше выбрать для того, чтобы выпаивать различные радиодетали с плат и правильно их припаивать? Попробуем разобраться в этом вопросе.

Инструменты для пайки

Для проведения работ по замене микросхем необходимо запастись инструментом и расходными материалами. Они помогут качественно выполнить работу, предотвратить возможные повреждения запаиваемой детали, дорожек на плате в месте, где выпаивалась микросхема, и обеспечить надёжность посадки.

В качестве инструментов в большинстве случаев используется:

  • Термовоздушный фен, позволяющий бесконтактно, с помощью нагретого до высоких температур воздуха равномерно и одновременно разогреть припой на всех ножках детали.
  • Паяльник с тонким жалом. Используется для проведения промежуточных работ, зачистки площадок от лишнего припоя, их выравнивания и предварительного прихватывания в нескольких местах микросхемы для более точного позиционирования.

Паяльные станции с инфракрасным нагревом для такой работы не подходят, так как их мощность и площадь нагрева является избыточной. Их лучше использовать в более сложных работах.

Для обеспечения наилучшего качества пайки и долгой работы микросхем и деталей используются такие вспомогательные средства:

  • Флюс, который позволяет припою расплавляться быстрее, а лакированной поверхности платы избежать термических повреждений.
  • Припой, а также различные легкоплавкие соединения, позволяющие облегчить отрыв и выпаивание детали от поверхности.
  • Оплётка — плоская «косичка» из тонкой медной проволоки, которая обладает способностью убирать припой с мест, где его с избытком, или не требуется вообще.
  • Отсос для припоя, предназначенный для случаев, когда предыдущее средство не помогло избавиться от лишних капель.
  • Микроскоп, позволяющий визуально оценить качество пайки, увидеть слипшиеся ножки на совсем мелких деталях и рассмотреть повреждения дорожек и печатных плат, не видимые невооружённым глазом.
  • Пинцет для съёма и позиционирования устанавливаемых микросхем.
  • Технический спирт для смыва с платы флюса и продуктов пайки.

Паяльники для пайки микросхем

Используются в основном устройства с тонким или сменным жалом, мощностью около десяти ватт. Паяльники большей мощности в таких работах можно использовать только, если приобретён достаточный опыт, и все работы производятся с нужной скоростью. При перегреве микросхему можно повредить без возможности восстановления.

Ещё одна проблема высокомощных паяльников — частое повреждение дорожек. Следует этого избегать и паять с большой осторожностью, так как их восстановление — процесс очень трудоёмкий и долгий. Для удаления лишнего припоя можно использовать и жала потолще — вплоть до 5 миллиметров.

Очень важно и электрическое напряжение, от которого паяльник работает. Бывает, что от стандартных 220 вольт из розетки микросхемы, рассчитанные на более низкое рабочее напряжение, выходят из строя частично или полностью. Клокеры материнских плат, например, не работают с напряжением выше 3−5 вольт, а потому паяльник, работающий от розетки, может стать причиной их гибели.

Для того чтобы таких ситуаций избежать, многие инструменты снабжаются блоками питания с трансформаторами напряжения внутри и работают в диапазоне 12−36 вольт, не нанося вреда элементам, к которым прикасаются.

Регулировка температуры — тоже важный показатель. Стоит отдавать предпочтение паяльникам с этой функцией, так как плавится разный припой при разных условиях, а мастер должен иметь гибко настраиваемый инструмент, чтобы избежать покупки нескольких.

Если нет желания покупать, можно изготовить паяльник для микросхем своими руками. Для этого понадобится резистор, два куска медной проволоки разных диаметров (0,8 и 1 миллиметра), текстолит и шариковая ручка. Такое изделие не сравнится с магазинными аналогами, но вполне подойдёт для несложных задач.

Производственные фены

Различаются по силе воздушного потока, максимальной температуре его нагрева и толщине трубки. Как правило, большинство фенов комплектуется несколькими съёмными насадками, позволяющими изменять диаметр сопла в соответствии с задачей. На это более всего влияет размер выпаиваемой детали.

Регулируемая сила воздушного потока и его температура помогают избежать перегрева окружающих компонентов и сдува мелких смд-конденсаторов, которые очень часто встречаются в обвязке заменяемых микросхем. Слишком высокая температура может привести к вздутию поверхности платы и таким неприятным последствиям, как, например, взрывы электролитических конденсаторов, находящихся поблизости.

Расходные материалы

Флюс лучше использовать жидкий или пастообразный. Наносить на место пайки его необходимо либо тонкой кисточкой, либо, предварительно заправив внутрь, с помощью шприца. Наиболее распространённые флюсы:

  • Канифоль.
  • ЛТИ.
  • Флюс для пайки BGA-микросхем (М-223).

Припой бывает свинцовый и бессвинцовый. Первый плавится гораздо легче и имеет меньше вредных металлов в своём составе, а второй подходит скорее не для работы с микросхемами, а при пайке чипов и сложных компонентов. Такие легкоплавкие соединения, как сплавы Розе и Вуда, помогают более легко выпаять микросхему, понижая общую температуру пайки путём смешивания с припоем на плате.

Медная оплётка и отсос используются, когда на плату попали капли припоя, в места, где их быть не должно или при зачистке и выравнивании контактных площадок под установку детали. Они помогают устранить недостатки и обеспечить нормальную работу устройства.

Процесс выпаивания микросхемы

Это можно сделать либо с помощью фена, что будет быстрее, но грозит равномерным перегревом, либо с помощью паяльника и технологии микропайки. Такой способ дольше, трудозатратнее, но результат и его надёжность будут выше.

Как выпаять микросхему из платы паяльником

Для этого понадобится разогреть тонкое жало до температуры плавления припоя и залудить его. Можно использовать специальный припой для пайки микросхем, он обладает немного меньшей температурой плавления. Обязательно использование флюса. Если микросхема имеет выводы с другой стороны платы, то есть, сквозную посадку, чтобы её выпаять следует равномерно разогревать выводы микросхемы с одной стороны, водя кончиком жала с каплей припоя на нём по ножкам. Поддевая её пинцетом, высвободить ножки и приступить к аналогичному процессу с другой стороны.

Потом следует очистить монтажные отверстия для установки детали. Это делается либо отсосом, либо оплёткой. Есть также вариант с зашлифованной тонкой медицинской иглой. Для этого следует разогреть паяльником отверстие под ножку на плате, а с другой стороны надавить кончиком иглы. Способ довольно небезопасный и должен применяться только при наличии специального опыта. Если повредить гильзы очень малого размера, находящиеся в отверстиях, можно ножку микросхемы просто не припаять. После очистки микросхема устанавливается на своё место с соблюдением положения ключа и закрепить ножки припоем.

Если микросхема с планарной посадкой (то есть, не имеет сквозных выводов), выпайка происходит по-другому. Разогреваем ножки, при помощи пинцета аккуратно пытаемся отделить их от площадок сначала с одной стороны, а потом с другой. Сильно облегчить этот процесс может добавление сплавов Вуда и Розе, упоминавшихся выше. Если деталь имеет ножки с четырёх сторон, лучше не использовать паяльник, чтобы отпаять её.

Пайка феном

Отлично подходит для планарных деталей, микросхем-«многоножек» и смд-конденсаторов. Такие фены обычно входят в набор, называемый паяльной станцией, которая представляет собой универсальное и многофункциональное устройство.

Для выпаивания следует равномерно нанести флюс, выставить температуру около 450 градусов (можно немного меньше, но тогда процесс будет дольше) и небольшую скорость потока. На плате следует заизолировать с помощью фольги все пластиковые детали и конденсаторы, склонные к взрывам при перегреве. Поднести фен и начать по кругу нагревать ножки. Можно дуть также и в центр детали, но так увеличивается риск её безвозвратно повредить.

Когда станет заметно, что флюс почти испарился, а микросхема «плавает», подхватить её пинцетом строго вверх. Нужно по максимуму избегать смещения микросхемы в сторону, так как она может сдвинуть мелкие смд-компоненты из обвязки, а возвращение их на свои места — процесс не из лёгких, они могут слипаться и становиться ребром.

После снятия микросхемы нужно выровнять площадки жалом паяльника, подготовить замену и выставить максимально точно на плату, соблюдая ключ. Это может быть как нарисованная на плате микросхема в миниатюре, показанная в правильном положении, так и простая белая стрелка в одном из её углов. На самой детали ключ рисуется в виде канавки на одной из сторон или точки в углу.

Выставив и смазав ещё раз всё флюсом, начинаем нагревать. Опять микросхема должна немного зашевелиться в жидком флюсе, её следует подправить и дождаться диффузии, когда припой с платы и с её ножек смешается. После этого можно отводить фен, дать плате остыть, снять всю защитную фольгу и протереть спиртом для эстетичного вида.

Меры безопасности

При работе с оборудованием, работающим на высоких температурах, стоит помнить, что некоторые его части могут вызвать ожоги кожи. Не стоит брать неостывшее или работающее жало паяльника или сопло фена, касаться расплавленного припоя. Необходимо также всегда дожидаться остывания рабочих плат и деталей.

Из-за большой токсичности металлов, применяемых при пайке, следует позаботиться о качественном проветривании и достаточной вентиляции помещения, где производятся работы. Это поможет избежать проблем со здоровьем в будущем.

obinstrumentah.info

как выбрать для пайки, импульсный фен, отличия от обычного, какой лучше и что нужно

Починить электроприборы с легкостью можно, используя специальный паяльник для схемКаждый домашний мастер и профессиональный электрик знает, что для выполнения большинства работ связанных с созданием и починкой электроприборов необходим паяльник. С его помощью можно соединять светодиодные ленты, паять схемы и чинить различные электроприборы. Если вы впервые столкнулись с необходимостью покупки паяльника для микросхем, то у вас могут возникнуть вопросы относительно лучшего выбора наилучшего варианта. Сегодня мы постараемся обозначить все критерии выбора и рассказать о дополнительных функциях такого прибора.

Виды паяльников для микросхем

Паяльник для пайки микросхем – это очень нужный инструмент, который должен быть под рукой у всех радиолюбителей и домашних мастеров. С его помощью можно осуществить ремонт разной электроники, плат, радиаторов, проводов, телефонов, проводки и так далее. Однако не каждый начинающий электрик знает, как выбрать мощный аппарат, которым будет легко и удобно паять микросхемы. Поэтому мы предлагаем вам ознакомиться с основными параметрами выбора, по которым можно правильно выбрать паяльный прибор для дома, лучше всего подходящий именно для вас. И первым таким параметром является вид паяльника для схем.

Существует несколько видов электрических паяльников, ознакомиться с которыми вполне можно самостоятельно

Прежде всего, обозначим, что паяльник может быть газовым или электрическим. Преимуществом газовых инструментов является их автономность. Лучше всего они подходят для пайки проводов в распределительных коробках, или в качестве фена для термоусадки. Однако с такие инструменты не подходят для пайки схем и выбрасывают в атмосферу опасные для здоровья вещества.

Электрические паяльники в этом смысле более безвредны. Однако они могут работать лишь от электросети. Они отлично подходят для микропайки различных электроприборов. Существует несколько видов электрических паяльников.


Какие бывают виды электрических паяльников:

  1. Спиральный паяльник работает от электросети. Несмотря на свою невысокую цену, он является отличным вариантом для дома. Это саамы долговечный вариант. Единственный его недостаток – это долгий разогрев до нужной температуры.
  2. Керамический паяльник стоит дороже, но и нагревается быстрее и сильнее, чем завоевал расположение многих радиолюбителей. Однако при малейшем механическом повреждении такая модель паяльника может перестать работать.
  3. Импульсный паяльник стоит достаточно дорого, и преимущественно используется для пайки электросхем и печатных плат.

Это основные виды паяльников для микросхем. Однако наилучшим вариантом для радиолюбителей станет паяльная станция. Такое приобретение – это отличный выбор, для подарка домашнему мастеру.

Как выбрать паяльник по дополнительным функциям

При выборе паяльника для микросхем, нужно обратить внимание и на его дополнительные функции. Они облегчат вашу работу с инструментом и подарят дополнительные возможности.

При выборе паяльника нужно учитывать его характеристики, особенности, ручку и качество шнура

То может входить в набор паяльника для микросхем:

  1. Прежде чем купить паяльник, обратите внимание на его ручку. Она должна разогревать настолько медленно, насколько это возможно. Существуют эбонитовые, пластиковые и деревянные ручки. Последний вариант считается оптимальным, так как пластик быстро разогревается, а эбонит тяжелее дерева в несколько раз.
  2. Также хороший паяльник должен иметь медное жало. Такой металл лучше обрабатывается и отчищается от гари. Для новичков нужен паяльник с прямым жалом. Однако лучше всего присмотреть вариант с целым набором насадок различной формы.
  3. Шнур для подключения паяльника к сети должен быть длинным и гибким. Также обязательным условием является двойная изоляция кабеля.
  4. Если вы выбираете паяльник в подарок, то желательно чтобы в его комплект входил кейс, подставка для жала, губка для чистки гари и другие составляющие необходимые для пайки.
  5. Функция регулировки температуры позволит вам использовать устройство в разных целях. Например, если вы когда-нибудь решите собственноручно спаять солнечную батарею, без такой функции вам не обойтись.
  6. Температура в устройстве должна постоянно поддерживаться, в противном случае оно может перегореть.

Желательно, чтобы паяльник выполнял все заданные условия. Многие электрики советуют также обращать внимание на вилку инструмента, они утверждают, что разборная конструкция этого элемента, свидетельствует о качестве прибора.

Выбор паяльника по мощности

В независимости от того, большой паяльник или маленький, он может иметь разную мощность. Выбирая оборудование для пайки нужно обязательно учитывать этот параметр.

Мощность паяльника не всегда говорит о его качестве. Прежде чем приступить к выбору инструмента по этому параметру определитесь, для каких целей вам нужен паяльник.

Давайте разберем, каким должен быть паяльник для домашних микросхем. Мы не будем составлять рейтинг мощностей, а лишь обозначим сферу их применения.

Виды паяльников для микросхем по мощности:

  1. Паяльники с мощностью для 10 Ватт имеют узкий спектр применения. Они подходят для пайки микросхем.
  2. Устройство с мощностью 20-40 Ватт более универсально. Оно подходит для пайки радиодеталей, микросхем и различных электроприборов.
  3. Модель с мощностью 60-100 Ватт нужно тем, кто занимается пайкой проводов.
  4. Инструменты, мощность которых свыше 100 Ватт не стоит покупать для использования в домашних условиях. Такой профессиональный строительный паяльник применяется для пайки радиаторов, металлических деталей и так далее.

Исходя из описанного, можно понять, что приспособления для пайки с мощностью 20-40 Ват будет оптимальным для использования в домашних условиях. С его помощью вы сможете выполнить все домашние работы, при этом, не переплачивая за ненужную мощность.


Отличия импульсного паяльника от обычного

Импульсный паяльник подходит для ремонта бытовой техники и быстрой замены неисправных деталей. В его устройство входят силовые транзисторы, которые переделаны под трансформаторную нагрузку и преобразователь для люминесцентных ламп.

Главным отличием импульсного паяльника от обычного является то, что он нагревается за считанные секунды. Также им можно беспрерывно работать в течении 20 минут.

Главное преимущество импульсивного паяльника заключается в его быстром нагреве

Импульсный паяльник состоит из понижающего трансформатора, нагревающего медную часть паяльника, медной проволоки и медной миллиметровой полоски. Для пайки таким паяльником можно использовать твердые припои.

Несмотря на отличия импульсного паяльника от обычного, принцип работу у них очень схож. Однако последний быстрее нагревается и может работать при высоких температурах достаточно продолжительное время.

При выборе импульсного паяльника обращайте внимание на его мощность. Чем она ниже, тем дольше срок службы прибора. Оптимальным выбором станет паяльник с мощностью 20-40 Ватт.

Вам будет интересно узнать, что многие профессиональные электрики не советуют приобретать такое устройство для пайки микросхем со структурой МОП. Они объясняют это тем, что в отличии от обычного паяльника, жало которого изолированно от нагревательной спирали, импульсный паяльник пускает ток прямо в жало. За счет этого таким инструментом можно повредить изделия, боящиеся статики.

Фен для пайки микросхем

Отличной альтернативой классическому паяльнику станет фен для пайки микросхем. Он предназначен именно для спаивания различных деталей, однако в случае необходимости его можно использовать и в строительных целях.

Фен для пайки микросхем очень похож на строительный фен, однако имеет меньшие размеры и больший диапазон допустимых температур. Вы можете применять такое устройство, как по назначению, так и в строительных целях.

Такой фен оказывает расплавляющее воздействие на легкоплавкие детали. Он сплавляет детали за счет горячей струи воздуха идущей из его насадок.

Фен для пайки микросхем работает за счет того, что вентилятор набирает из помещения воздух и пропускает его через нагревательный элемент. На выходе вы получаете горячий воздух.

При выборе подобных изделий обращайте внимание на его корпус, который должен быть достаточно прочным, чтобы не расплавиться у вас в руках, на наличие возможности регулировки температуры, и конечно на мощность изделия. Это основные параметры при выборе фена для пайки микросхем.

Как выбрать паяльник для микросхем (видео)

Из всего вышесказанного можно сделать вывод, что самым лучшим паяльником для пайки микросхем в домашних условиях станет электрический прибор, который имеет в своем составе все необходимые комплектующие, и изготовлен из качественных материалов. Мощность идеального домашнего прибора должна варьироваться в пределах 20-40 Ватт.

Добавить комментарий

6watt.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
