Как сделать самодельную паяльную станцию с феном своими руками: пошаговый процесс

Как начинающие радиомастера, так и те, кто изрядно поднаторел в этом деле, при пайке радиоэлектронных элементов сталкиваются с некоторыми трудностями. Купленный в магазине недорогой паяльник может «порадовать» перегревом, из-за которого на жале образовывается нагар, что ведет к неполноценному контакту с оловом на плате, также перегревается плата и отслаиваются дорожки. В этой статье напишем, как сделать самодельную паяльную станцию с феном своими руками, предоставив схемы сборки, видео и фотографии.

Изготовление контактного паяльника

Данный вариант может считаться наиболее простым и дешевым. Эта конструкция регулирует на паяльнике напряжение, изменяя температуру нагрева жала. Опытным путем определяется производительность нагревателя и положение регулятора.

Процесс пайки можно настроить в соответствии с вашими потребностями и под определенный момент производства. Регулятором напряжения может выступать диммер для люстры.

Единственный минус этой идеи – малый диапазон возможных температур на выходе. То есть для пайки лучше бы сделать диапазон напряжений – 200-220 В, а не 0-max. Скорее всего, понадобится доработать схему, добавить к основному резистору резистор «тонкой настройки».

Схема сборки в домашних условиях

Выпрямительный мост в этой схеме позволит поднять напряжение со 220 В на входе до 310 В на выходе. Данный вариант актуален для домашних мастеров, в доме которых низкое электрическое напряжение, что не позволяет паяльнику нагреваться до рабочей температуры. При отсутствии диммера его можно сделать самостоятельно.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

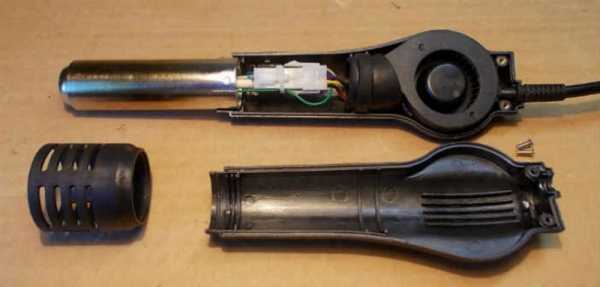

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

  • спираль нихрома;
  • керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Общие характеристики и принцип работы

В схему паяльной станции с феном входит блок и манипулятор-термофен, где нагревается воздух. Устройства используются для ремонта сотовых телефонов и бытовой техники. Способы формирования потока воздуха такие:

  • Турбинные – воздух подается маленьким крыльчатым электромотором в термофене.
  • Компрессорные – воздух подается компрессором, расположенным в главном блоке.

Главным образом компрессорные станции отличаются от турбинных тем, что последние могут сформировать больший воздушный поток, но недостаточно проталкивают воздух через узкие отверстия. Компрессорные же станции более эффективны, когда воздух должен пройти через узкие насадки, используемые для пайки в труднодоступных местах.

Принцип работы станции: поток воздуха проходит через спиралевидный или керамический нагреватель в трубке термического фена, нагревается до требуемой температуры и через специальные насадки выходит на обрабатываемую деталь. Термофен способен обеспечить температуру воздуха 100-800°C. В современных станциях температура, мощность и направление воздушного потока легко регулируются.

В сравнении с прочими станциями (в частности, инфракрасными), недостатки термовоздушных станций следующие:

  • Поток воздуха может сдуть мелкие детали.
  • Неравномерный прогрев поверхности.
  • Требуются дополнительные насадки.

Преимуществом же является то, что турбовоздушные станции гораздо дешевле других.

Рекомендации по сборке

В домашних условиях проще и дешевле сделать станцию с феном на вентиляторе, где роль нагревателя играет спираль. Керамический нагреватель стоит дорого, а в случае резких изменений температуры может потрескаться. Компрессор сложно сконструировать самостоятельно, и его нельзя присоединить к фену, поэтому от главного блока придется проводить трубу для воздуха, что добавляет неудобств.

Нагнетателем послужит малогабаритный вентилятор (подойдет кулер от блока питания компьютера) возле ручки термического фена. К нему присоединяется трубка, в которой воздух нагревается и выходит на паяемый элемент. На торце кулера вырезается отверстие, через которое в трубку с нагревателем попадает воздух. С одной стороны кулер плотно закрывается, чтобы воздух во время работы шел лишь в трубку, а не выходил наружу. Нагнетатель монтируется в задней части фена.

Нагреватель собрать гораздо труднее. Нихромовая проволока спиралью накручивается на основание. Витки соприкасаться друг с другом не должны. Длина спирали рассчитывается из расчета того, что ее сопротивление должно равняться 70-90 Ом. Основанием может служить основание с низкой теплопроводностью и большой стойкостью к высоким температурам.

При конструировании фена много разных деталей могут быть взяты из старых домашних фенов. В каждом, даже простом и дешевом, устройстве есть слюдяные пластины, из которых для спирали собирается крестообразное основание. Также используются основания старых паяльников либо галогенных ламп для прожекторов. Основание на 5-7 см должно быть не занятым спиралью. От спирали по основанию отводятся концы. Затем эта часть плотно обматывается жаропрочной тканью.

Далее, из фарфора, керамики и подобных материалов делается трубка. Диаметр рассчитывается так, чтобы между ее внутренними стенками и спиралью оставался маленький зазор. Сверху на сопло наклеиваются термоизоляционные материалы:

  • стекловолокно;
  • асбест;
  • прочее.

Изоляция обеспечит больший КПД фена и позволит спокойно брать его руками.

Нагревательный элемент и трубка-сопло по отдельности соединяются с нагнетателем таким образом, чтобы воздух шел в сопло, а нагреватель находился внутри сопла посередине. Место скрепления сопла и нагнетателя изолируется во избежание пропускания воздуха.

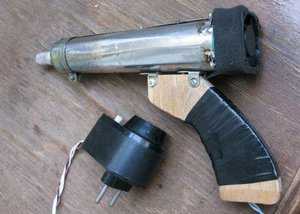

По форме получившаяся конструкция напоминает пистолет. Для удобства к корпусу можно прикрепить держатели и ручки. Специальные насадки покупаются или вытачиваются из термостойкого металла. От изготовленного фена к главному блоку должны отходить четыре провода и выходить из задней части фена. Их рекомендуется собрать вместе и изолировать повторно.

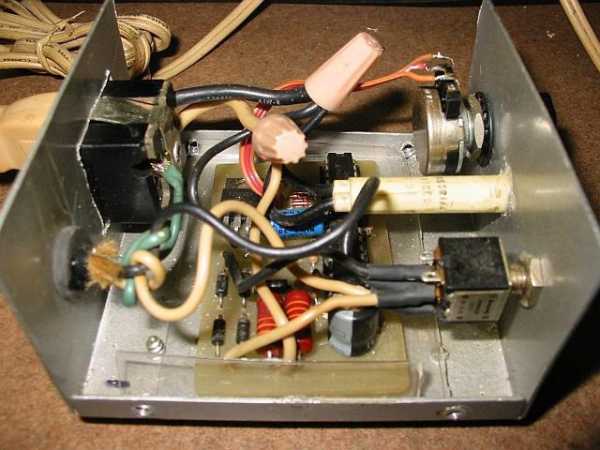

В корпусе блока размещаются два реостата, один из которых регулирует мощность потока воздуха, а другой – мощность нагревательного элемента. Лучше, если выключатель для нагревателя и нагнетателя будет общим. Завершающее действие – устройство выхода для розетки.

Техника безопасности и правила использования

  • На рабочем месте важно соблюдать технику пожарной безопасности.
  • В процессе работы постарайтесь не допустить резкого изменения температуры нагревателя. Не трогайте нагревательный элемент и насадки фена.
  • Насадки меняйте после выключения и остывания фена.
  • Не допускайте попадания на термофен жидкости.
  • Обеспечьте хорошее проветривание рабочего места.

Паяльная станция-фен – довольно удобное приспособление, которое можно собрать самостоятельно. Несмотря на имеющиеся недостатки, это вполне пригодное устройство для ремонта бытовой техники.

Паяльные станции

tokar.guru

cxema.org – Крутая паяльная станция своими руками

Крутая паяльная станция своими руками

Давно хотел купить станцию, но из-за финансовых проблем не представилась возможность и чуть подумав решил – а нельзя ли ее сделать своими руками?

Немного порылся в сети и нашел такой ролик https://www.youtube.com/watch?v=wzGbTwlyZxo . Станция как раз то, что мне нужно – управление микроконтроллером, вывод данных на жк дисплей 16х2, на котором отображается.





Верхняя строка – заданная температура паяльника и действующая температура на нем, данные обновляются несколько раз в секунду (0-480гр)

Нижняя строка – заданная температура фена, действующая температура на нем (0-480гр), а также скорость вращения встроенного в фен вентилятора (0-99)





Плата и схема



Печатную плату можете скачать (+ схема и прошивка) тут, все в оригинале, как у автора.



{youtube}7tpzgnl6GCs{/youtube}



Несколько советов для тех, кому лень смотреть ролики (хотя в них я все довольно подробно пояснил)

Размеры печатной платы уже установлены, зеркалить тоже не нужно. Клеммы, через которые органы управления стыкуются с платой желательно заменить, т.е вместо клемм использовать обычный способ – взять провода и запаять в соответствующие отверстия на плате.

Во время травления ОБЯЗАТЕЛЬНО сверить участки платы с шаблоном , поскольку в некоторых местах выводы SMD компонентов могут образовать КЗ, на фото все это прекрасно видно





МК типа ATMEGA328 – тот же микроконтроллер, которых на платках программатора с набором arduino uno, в китае стоит копейки, но с мк вам будет нужен либо самодельный программатор, либо родной arduino uno, а также кварцевый резонатор на 16МГц.







МК полностью отвечает за управление и вывод данных на ЖК дисплей. Управление станцией довольно простое – 3 переменных резистора на 10кОм (самые обычные, моно – 0,25 или 0,5 ватт) первых отвечает за температуру паяльника, второй – вена, третий увеличивает или уменьшает обороты встроенного в фен кулера.







Паяльник управляется мощным полевым транзистором, через который будет протекать ток в до 2-х Ампер, следовательно на нем будет нагрев, будет также нагреваться и симистор – его вместе с транзистором и стабилизатором на 12 Вольт проводами вывел на общий теплоотвод, дополнительно изолировал корпуса этих компонентов от радиатора.





Светодиоды обязательно взять 3мм с небольшим потреблением (20мА) из за использования более мощных светодиодов 5мм (70мА) у меня не работал фен, точнее не шел нагрев. Причина в том, что светодиод на плате и светодиод, который встроен в опторазвязку ( он и собственно управляет всем узлом нагрева фена) подключены последовательно и попросту не хватало питания, чтобы светодиод в опторазвязке засвечивался.







Паяльник



Сам взял паяльник Ya Xun для станций такого типа  40 ватт с долговечным жалом. Штекер имеет 5 пинов (контактных отверстий), распиновка штекера ниже





Учитывайте, что на фото распиновка штекера, который на самом паяльнике,

Паяльник имеет встроенную термопару, данные из которого принимаются и расшифруются уже самой станцией. ОБЯЗАТЕЛЬНО нужен паяльник с термопарой, а не с термистором в качестве датчика температуры.





Термопара имеет полярность, при неверном подключении термопары паяльник после включении наберет максимальную температуру и станет неуправляемым.





Фен



В принципе мощность может быть от 350 до 700 ватт, советую не более 400 ватт,

того сполна хватит для любых нужд. Фен тоже со встроенной термопарой в качестве температурного датчика. Фен должен быть со встроенным кулером. Имеет гнездо 8 пин, распиновка гнезда на фене представлена ниже.





Внутри фена имеется сам нагреватель на 220 Вольт, термопара, вентилятор и геркон, последний сразу можно выкинуть, в этом проекте он не нужен.

Нагреватель не имеет полярности , а термопара и кулер – имеют, так, что соблюдайте полярность подключения, в противном случае мотор не будет крутиться, а нагреватель наберет максимальную температуру и станет неуправляемым.



Блок питания



Любой (желательно стабилизированный адаптер) 24 Вольт минимум 2 Ампер, совету- 4-5 Ампер. Отлично подойдут универсальные зарядники для ноутбуков, в которых есть возможность подстройки выходного напряжение 12 до 24 Вольт, защита от коротких замыканий и стабилизированных выход – а стоит копейки, сам выбрал именно такой.





Можно также использовать маломощный блок питания для светодиодных лент 24 Вольт, есть с током от 1 Ампер.

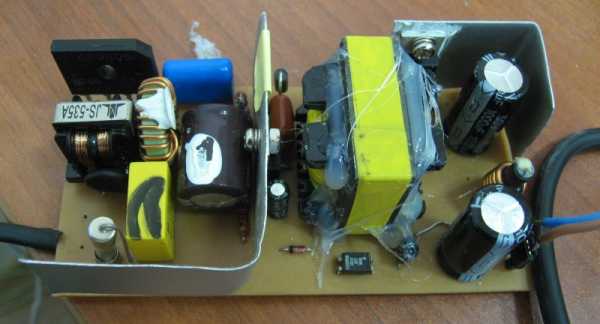

Можно также слегка доработать электронный трансформатор ( как самый бюджетный вариант) и внедрить в схему, более детально о блоках питания я пояснил в конце видеоролика (часть 1)

Можно также использовать трансформаторный блок питания – можно и не стабилизированный, но повторюсь – стабилизацию иметь желательно.



Монтаж и корпус



Корпус от китайской магнитолы, к ней отлично подошел дисплейчик 16х2, все органы управления установлены на отдельный пластиковый лист и стыкованы к нижней части магнитолы.









Основные силовые компоненты укреплены на теплоотвод, через дополнительные изоляционные прокладки и пластиковые шайбы. Теплоотвод взат от нерабочего бесперебойника.





Он нагревается, но только после долгой работы феном на большой мощности, но все это терпимо, к стати – на плате предусмотрен дополнительный выход 12 Вольт для подключения купера, так, что можно и отдувать радиатор если в этом есть нужда.







{youtube}zbpVYnn3fCE{/youtube}





Настройка



В принципе для настройки нужен либо термометр либо тестер с термопарой и возможностью измерения температуры.



Для начала нужно выставить на паяльнике некоторую температуру (к примеру 400гр) дальше прижать термопару к жалу паяльника, чтобы понять реальную температуру на жале, ну а дальше просто с помощью подстроечного резистора на плате (медленное вращение) добиваемся того, чтобы сравнить реальную температуру на паяльнике (которая выводится на дисплей) с той, что показывает термометр.





То же самое нужно проделать с феном, только термометр нужно поставить под струю горячего воздуха.

Очень совету- подстроечные резисторы взять многооборотные для удобной и наиточной настройки.

К стати – третий подстроечнк на плате отвечает за контраст дисплея.





Минусы



Честно скажу – не заметил, конструкция универсальна, удобна, проста и одновременно получаем профессиональную паяльную станцию для любых нужд, за что и автору большой респект.





Основные достоинства и затраты.



Ценовая категория таких станций в районе 100 – 150 $, у нас есть полное управление феном и паяльником и достаточно умная начинка, которая выводит все данные на жк дисплей, в бюджетных станциях вместо дисплея обычные светодиодные индикаторы.

Умная система управления термофеном – при отключении самого фена кулер будет работать до тех пор, пока не охладит нагреватель, затем сам по себе отключится, тоже очень продуманное решение для безопасности, которое имеется на всех профф. станциях.





Также имеется возможность регулировки оборотов кулера.

И в случае фена и в случае паяльника максимальная температура 480гр.



На счет затрат



  • Паяльник можно купить тут
  • Фен тут
  • Насадки для фена тут
  • Плата ардуино с мк  тут
  • ЖК дисплей тут
  • Набор жал для паяльника тут
  • Блок питания тут

P.S. данная статья была напечатана за пол часа, если что пропустил – простите.

  • < Назад
  • Вперёд >

vip-cxema.org

Паяльные станции своими руками – практическое руководство со схемами и списком необходимых деталей

Любой уважающий себя и свой труд радиолюбитель стремится иметь под рукой весь необходимый инструмент. Без паяльника естественно не обойтись. Сегодня радиоэлементы и детали, которые чаще всего требуют внимания, ремонта, замены и, следовательно, применения пайки – это уже не те массивные платы, что были раньше. Дорожки и выводы все тоньше, сами элементы все чувствительнее. Необходим не просто паяльник, а целая паяльная станция. Необходима возможность контролировать и регулировать температуру и другие параметры процесса. Иначе есть риск серьезной порчи имущества.

Качественный паяльник – удовольствие не самое дешевое, что уж говорить о станции. Поэтому многие любители интересуются, как делать паяльные станции своими руками. Для кого-то это даже вопрос не только экономии финансов, но и своего самолюбия, уровня и мастерства. Что ж за радиолюбитель, который не может реализовать самое необходимое – паяльную станцию.

Сегодня в широком доступе масса вариантов схем и деталей, которые необходимы для изготовления паяльной станции своими руками. Паяльная станция в итоге получается цифровая, поскольку схемы предусматривают наличие цифрового программируемого микроконтроллера.

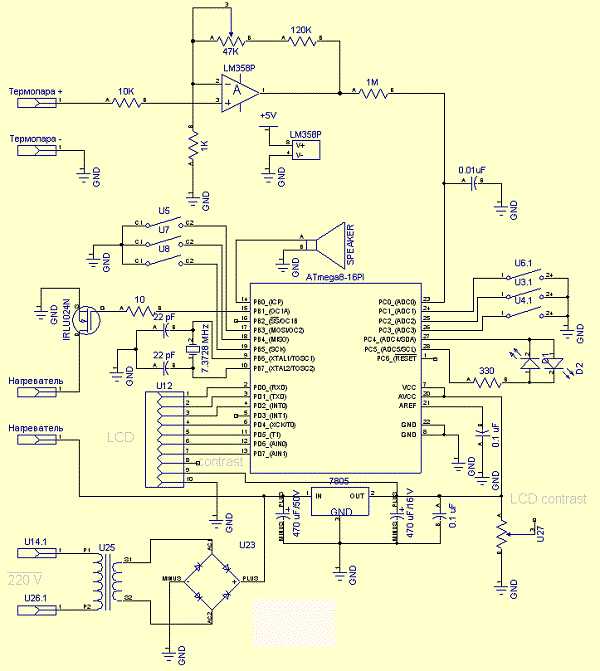

Ниже приведена схема, пользующаяся популярностью у аудитории радиолюбителей. Данная схема отмечается как одна из самых несложных в реализации и вместе с тем надежных.

Схема паяльной станции своими руками. Элементная база

Основным рабочим инструментом паяльной станции, очевидно, является паяльник. Если другие детали можно даже не закупать новые, а использовать подходящие из своего арсенала, то вот паяльник необходим хороший. Сравнивая цены и характеристики, многие выделяют паяльники Solomon, ZD (929/937), Luckey. Тут стоит выбирать исходя из ваших потребностей и пожеланий.

Обычно такие паяльники оснащены керамическим нагревателем и встроенной термопарой, что значительно облегчает процесс реализации терморегулятора. Паяльники указанных производителей оснащены еще и разъемом, подходящим для подключения к станции. Таким образом, отпадает необходимость переделывать разъем.

Когда выбран паяльник для паяльной станции, исходя из его мощности и питающего напряжения, выбираются: подходящий диодный мост для схемы и трансформатор. Для получения напряжения +5В необходим линейный стабилизатор с хорошим радиатором. Либо, как вариант, трансформатор с напряжением 8-9В с отдельной обмоткой для питания цифровой части схемы.

Оптимальным вариантом микроконтроллера для сборки паяльной станции является ATmega8. Он имеет встроенную программируемую память, АЦП и откалиброванный RC-генератор.

На выходе ШИМ в качестве полевого транзистора неплохо зарекомендовали себя IRLU024N. Либо можно взять любой другой подходящий аналог. Для указанного транзистора радиатор не нужен.

В домашних условиях, как необходимый элемент паяльной станции, вполне по силам сделать паяльник своими руками, который является основным элементом паяльной станции.

Получить советы, как правильно паять медные и другие провода, микросхемы, радиоэлементы, можно здесь.

На схеме показано 2 светодиода для сигнализации режимов работы. Можно заменить их одним двухцветным. Также, исходя лишь из собственных предпочтений, можно устанавливать либо не устанавливать звуковые индикаторы, озвучивающие нажатие кнопок. На функционале паяльной станции и исполнении ею своих главных задач это никак не отразится.

В сборе таких схем удачно могут быть применены залежавшиеся, но исправные радиоэлементы советского еще производства.

Для некоторых из них, возможно, потребуется некоторая модернизация, с целью их синхронизации и адаптации с остальными комплектующими. Но единственным критерием, по которому стоит выбирать – это соответствие номиналов необходимым требованиям схемы. Так, могут быть задействованы трансформаторы типа ТС-40-3, которые ранее ставили в проигрыватели для виниловых пластинок.

Назначение кнопок. Варианты прошивки

Кнопки паяльной станции будут иметь следующие функции:

  • U6.1 и U7 отвечают за изменение температуры: соответственно, U6.1 снижает установленное значение на 10 градусов, а U7 увеличивает;
  • U4.1 отвечает за программирование температурных режимов Р1, Р2, Р3;
  • кнопки U5, U8 и U3.1 отвечают за отдельные режимы, соответственно: Р1, Р2 и Р3.

Также вместо кнопок может быть подключен внешний программатор для прошивки контроллера. Либо выполняется внутрисхемная прошивка. Выставить температурные режимы несложно. Можно не зашивать EEPROM, а просто подключить станцию с нажатой клавишей U5, вследствие чего значения всех режимов будут равны нулю. Далее настройка осуществляется с помощью кнопок.
При прошивке можно настроить разные значения регулировки температур. Шаг может быть в 10 градусов или 1 градус, в зависимости от ваших задач.

Регулятор температуры низковольтных паяльников

Для тех, кто только начинает свой свои опыты в электротехнике, может послужить своеобразной тренировкой сборка несколько упрощенной схемы.

По сути, это также самодельная паяльная станция своими руками, но с несколько ограниченными возможностями, поскольку тут будет использован другой микроконтроллер. Такая станция сможет обслуживать как стандартные низковольтные паяльники с напряжением в 12В, так и хэнд-мэйд экземпляры, типа собранных на базе резистора микропаяльников. За основу схемы самодельной паяльной станции взята система регулятора сетевого паяльника.

Принцип работы заключается в регулировке значений подводимой мощности путем пропускания периодов. Система работает на шестнадцатеричной системе исчисления, соответственно имеет 16 ступеней регулирования.

Управляется все одной кнопкой «+/-». В зависимости от того, сколько раз нажимается и какой знак, происходит уменьшение или увеличение пропуска периодов на паяльнике, соответственно, увеличиваются или уменьшаются показания. Та же кнопка служит для отключения прибора. Необходимо зажать «+» и «-» одновременно, тогда индикатор замигает, регулятор отключится и паяльник будет остывать. Таким же образом прибор включается. При этом он «помнит» ступень, на которой произошло отключение.
Любого домашнего мастера или начинающего электрика интересует вопрос: какая схема подключения трехфазного счетчика является наиболее подходящей в его квартире или доме?
Кроме этой темы, здесь можно детально изучить принцип работы УЗО, а эта статья научит безошибочно проверять конденсатор мультиметром. Прошить микроконтроллер регулятора можно с помощью программы PICPgm ProgrammerIC-Prog, установив в последней фьюзы: WDT, PWRT, BODEN.

Видео о том, как сделать паяльную станцию своими руками:

elektrik24.net

Самодельная паяльная станция с феном своими руками: схема

Для создания неразъемных соединений применяют несколько технологий. Одна из них это пайка. От традиционной сварки ее отличают низкие температуры, соединение между собой выполняют с помощью специального материала – припоя. В процессе пайки, расплавленный припой наносят на соединяемые детали, по мере остывания, он затвердевает и заготовки соединяются  между собой.

Пайку выполняют с использованием различных устройств – электрического паяльника, паяльной станции и пр.

Паяльная станция с феном своими руками

Принцип работы и общие характеристики

Паяльная станция, а иногда ее называют станком или установкой это устройство, которое широко применяют и в быту, и в электронике, и электротехнике. Основное предназначение этого оборудования – групповая или единичная пайка деталей.

В конструкцию этого оборудования входят следующие компоненты:

  1. Блок управления, который контролирует рабочие параметры работы устройства.
  2. Паяльник, предназначенный для выполнения пайки.
  3. Пинцет, участвующий в сборке/разборке элементов, устанавливаемых на печатную плату.
  4. Фен, который предназначен для нагрева сборочного места. Его можно использовать для выполнения как единичных, так и групповых операций.
  5. Источник тепла, используемый для нагрева печатной платы для определенной в технологическом процессе температуры.
  6. Прибор для удаления лишнего олова.
  7. Вспомогательную оснастку – подставки и пр.
  8. Браслеты, которые снимают статическое напряжение.

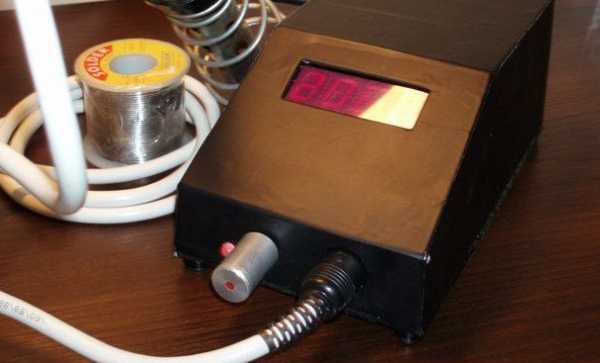

Самодельная паяльная станция

Самые простые станции включают в себя паяльники, контролирующего прибора и подставки под паяльник. Ключевое отличие станции с феном от традиционного паяльника заключается в том, использование этого станка позволяет не только соединять между собой детали, но, при этом оптимизировать температурный режим. В состав станции входят различные приспособления, которые не только повышают производительность, но и обеспечивают безопасность работника.

И конечно нельзя забывать то, что паяльные станции с феном оснащены приспособлением для снятия статического напряжения.

Характеристики, а так же принципы работы станции с феном не отличаются большой сложностью, и это позволяет, соорудить паяльную станцию с феном своими руками.

Рекомендации по сборке самодельной паяльной станции с феном

Ключевое требование, которое можно предъявить к самодельной паяльной станции с феном можно сформулировать следующим образом – она должна обеспечить поток воздуха разогретый до температуры не менее 850 ⁰C. При этом мощность нагревательного элемента в паяльной станции не должна превышать 2,6 кВт.

Кроме этого, все компоненты этого паяльного станка с феном не должны иметь высокую стоимость и быть доступными. Кстати, бытовые фены не отвечают ни одному этому требованию. Чаще всего домашние мастера стремятся изготовить или ручной, или стационарный термофен.

Как ни странно, стационарное изделие собрать легче. Это вызвано следующими причинами – ни кто не ограничивает мастера в габаритно – весовых характеристиках. Нет необходимости в изготовлении пистолетной рукояти, которая необходима для управления прибором.

Схема электропитания паяльного фена

Термофен, в стационарном исполнении работает следующим образом – излучатель тепла стоит неподвижно на рабочем столе, а перемещать необходимо деталь. Такое решение приводит к осложнениям во время выполнения пайки. Для повышения эффективности пайки, целесообразно использовать ручной паяльник (термофен). Такой прибор должен иметь небольшие размеры, а  управлять им можно незащищенными руками.

Один из главных вопросов, который встанет перед мастером, решившимся собрать паяльную станцию своими руками, звучит примерно так, какой нагревательный инструмент целесообразно использовать. Как уже отмечалось, компоненты из которых состоит бытовой фен не отвечают требованиям, которые предъявляются к устройствам этого типа. Поэтому, использовать их при создании самодельной паяльной станции недопустимо.

Практика создания самодельных станций говорит о том, что самый оптимальный вариант – это самостоятельное изготовление нагревателя из нихромовой проволоки. Ее сечение должно находится в диапазоне от 0,4 до 0,8 мм. При этом надо понимать, что использование проволоки большего сечения позволит обеспечить больший запас мощности, но получить при этом необходимую для работы температуру будет довольно сложно.

Спираль нагревателя из нихромовой проволоки

По определению нагреватель не должен быть большим. Для этого нагревательная спираль не должна превышать 4 – 8 мм, по внешнему диаметру. В качестве основания, на котором будет зафиксирован нагревательный элемент необходимо, использовать материал с высокой стойкостью к воздействию высокой температуры. Это может керамика. Кстати, вполне может подойти деталь такого плана, устанавливаемая в бытовом фене.

В качестве нагнетателя можно установить вентилятор небольшого размера. Кстати, его тоже можно снять со старого фена.

Вентилятор должен обеспечить поток воздуха в пределах 20-30 литров в минуту. Еще один вариант – воздушный компрессор для аквариумов. Для повышения его производительности необходимо дополнить его ресивером. Для него можно использовать обыкновенную пластиковую бутылку.

Изготовление корпуса для фена можно выполнить исходя из нескольких вариантов. Можно использовать материалы, которые показывают высокую стойкость к воздействию температуры, например, керамику, но такое решение приведет к удорожанию конструкцию. Можно ее удешевить, используя частичную теплоизоляцию канала, по которому продвигается горячий воздух.

Корпус термофена для пайки

Для корпуса самостоятельно изготавливаемого термофена можно использовать корпус от бытового прибора. Существуют некоторые условия – так, корпус должен быть достаточно объемным, а сопло необходимо выполнять из термостойких материалов или из металлов.

Другая забота, которая встанет перед мастером, это обеспечение работоспособности устройства. В частности, в конструкцию самодельного устройства должен входить пусковой механизм (выключатель) и элемент, отвечающий за регулировку параметров потока воздуха, а именно скорости его движения и его температуры. Для решения этих задач в электрической схеме должны быть установлены реостаты, которые позволяют выполнять плавную настройку мощности.

Сборку изделия начинают с изготовления спирали. При ее намотке необходимо учитывать, что ее сопротивление должно находиться в районе от 75 до 95 Ом. Спираль должна быть намотана на надежный изолятор, а сверху ее необходимо закрыть изолятором, например, асбест или стекловолокно. После сборки этого узла концы спирали должны выходить наружу.

Готовый элемент должен быть установлен в предварительно подготовленный канал корпуса, то есть он должен быть выложен слоем тепловой изоляции. После установки спирали на место ее можно соединять с силовой проводкой, в состав, которой входит выключатель.

ВАЖНО! При выполнении работ необходимо постоянно помнить о тепловой изоляции.

В тыльной части корпуса необходимо смонтировать воздушный нагреватель. Если габариты нагнетателя не позволяют установить его в корпус, то вполне возможно его закрепить с внешней стороны. Для подачи воздуха необходимо присоединить воздуховод.

Правила пользования и техника безопасности

При работе необходимо строго соблюдать технику безопасности и правила использования подобных устройств. Во-первых, необходимо соблюдать противопожарную безопасность.

При работе недопустимо резко изменять температуру в нагревательном элементе.

Во время работу необходимо соблюдать осторожность и не допускать касания нагретых элементов. Недопустимо попадание влаги на корпус и внутрь термофена.

Насадки можно заменять только после того, как фен остынет.

Рабочее место должно хорошо проветриваться.

Схема паяльной станции своими руками, элементная база

Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.

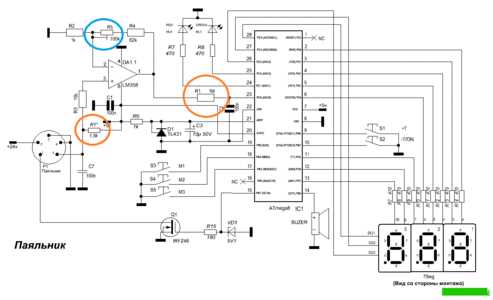

Схема паяльной станции

После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.

Принципиальную схему самодельного устройства можно поискать на специализированных форумах.

Назначение кнопок и варианты прошивки

На передней панели станции должны быть установлены кнопки управления, отвечающие за исполнение следующих функций:

  • Понижение/повышение температуры с определенным шагом, например в 5 или 10 градусов.
  • Установку заранее подобранных режимов.

Настройка паяльной станции

Вместо кнопок управления можно использовать внешний прибор (программатор) или выполнить прошивку внутри схемы. Настроить температуру довольно просто.

Регулятор температуры низковольтных паяльников

Новички могут попробовать свои силы собрав упрощенную схему. По сути – это та же станция, только с ограниченными возможностями. Так как в ней будет несколько другая начинка. Она может работать с 12-ти вольтовыми паяльниками или устройств собранных на основании микропаяльника.

В основании такой схемы лежит устройства регулятора сетевого паяльного устройства. Она имеет 16 уровней настройки параметров температуры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Паяльная станция своими руками

Автор: novgen

Паяльная станция: несложная схема, доступные радиодетали, доступно начинающим радиолюбителям

Здравствуйте, уважаемые читатели сайта.

Сегодня, я расскажу Вам, как самостоятельно сделать паяльную станцию из доступных радиодеталей. Эта конструкция доступна для повторения как опытным, так и начинающим радиолюбителям.


Для качественной пайки, своих конструкций, в домашних условиях, требуется установка точной температуры жала паяльника. Это один из самых важных параметров для паяльника. Температура жала должна быть ниже, чем температура горения канифоли и выше температуры ее кипения, и плавления олова.
Радиолюбителям, имеющим низковольтный электропаяльник со встроенной термопарой и четырехпроводным кабелем для подключения к устройству регулирования температуры, рекомендую изготовить простой стабилизатор температуры жала. Мной был выбран для этой цели паяльник, от паяльной станции – HAKKO – 907.


О температуре жала паяльника:
Температура жала – определяет качество пайки. Температуру, как правило, регулируют по таянью канифоли…. Она должна кипеть, но не гореть. На жале хорошо отрегулированного паяльника канифоль кипит, но не горит. Кипящая канифоль – приятно пахнет, быстро испаряется, но не оставляет на жале сгоревших остатков черного цвета.

Некоторые данные Паяльной станции:
1. Выход на раб.темп. – 225град.- 50сек.
2. Поддержка темп.(интервал между включ. и выключ.) – 4 град.
3. Выставленная шкала регулировки 26-320 град (если регулятор выставить на минимум, паяльник остывает до комнатной темп. и выключается)
4. Калибровка термопары паяльника в сравнении с показаниями мультиметра 3-4 град.
5. Паяльник 24в/50w – HAKKO 907, со сменными жалами (практически можно вставить любое – медь, керамику или вечное)


В устройстве применены широко распространённые комплектующие.
Никаких ограничений по замене малосигнальной части схемы – нет.

В качестве измерителя (индикатора) температуры, я применил микросхему ICL7107 (КР572ПВ2А) и семисегментные индикаторы – SA04-11 (Красные с общ. анодом)



Силовые элементы лучше применять с допусками по напряжению и по току, соответствующими питающему напряжению и мощности потребителя – нагревателя паяльника (50 W).


Скачать файлы печатных плат (в формате SPL.6):

  Паяльная станция (69.0 KiB, 5,986 hits)

  Измеритель (72.0 KiB, 4,712 hits)

Скачать Даташиты (использованные в конструкции):

  TS106 (78.4 KiB, 3,767 hits)

  MOC3063 (296.5 KiB, 13,641 hits)

  LM358 (459.6 KiB, 3,148 hits)

  L7805, L7905 (1.8 MiB, 2,463 hits)

  ICL7107 (179.8 KiB, 3,903 hits)

На этом пожалуй и всё. Жду Ваши отзывы и комментарии на сайте или форуме.

С уважением, novgen (Автор)



radio-stv.ru

Паяльные станции их типы. Паяльная станция своими руками – СамСтрой

Каждый, кто пробовал заниматься ремонтом электроники, пришел к осознанию того, что одного лишь паяльника будет мало. Некоторые SMD элементы просто невозможно выпаять без помощи термовоздушного фена. Именно поэтому со временем приобретается паяльная станция, которая включает в себя и то и другое. Большинство дешевых вариантов редко соответствуют индивидуальным предпочтением. Поэтому термовоздушная паяльная станция своими руками не является чем-то недостижимым. В статье будут рассмотрены различные варианты паяльных станций, а также процесс самостоятельной сборки.

Что такое паяльная станция

Если говорить просто, то простая паяльная станция состоит из нескольких основных блоков:

  • блок питания;
  • блок управления;
  • индикаторы;
  • манипуляторы.

Блок питания может быть импульсным или трансформаторным. Первый имеет меньшие габариты и способен выдавать большую мощность. Трансформаторный блок питания имеет характерный звук при работе и для большой мощности требует больших габаритов. В некоторых случаях трансформаторный блок показывает себя более надежным, но это напрямую влияет на вес и габариты паяльной станции. Блок управления паяльной станцией состоит из платы, на которой находятся микроконтроллеры, переменные резисторы и другие элементы, которые отвечают за обратную связь, а также за формирование выходного сигнала для манипуляторов.

В качестве манипуляторов на паяльной станции могут использоваться:

  • паяльник;
  • фен;
  • инфракрасная головка.

На лицевой панели станции располагаются индикаторы. Они выводят показания датчиков температуры, которые находятся в манипуляторах. В большинстве случаев требуется дополнительная калибровка для достижения правильных показаний.

Разновидности станций

Все паяльные станции можно разделить на две большие группы:

  • термовоздушные;
  • инфракрасные.

Каждая из них заточена под свои задачи. В большинстве случаев при проведении профессиональных ремонтах требуется обе разновидности паяльных станций. Первая представляет собой небольшой блок, который имеет один или два манипулятора. Термовоздушная паяльная станция может включать в себя только фен или фен с паяльником. Есть паяльные станции, которые имеют в качестве манипулятора только паяльник. Обычно это те разновидности, которые называются индукционными. В обычных термовоздушных станциях нагрев паяльника происходит за счет керамического или схожего элемента, на который подается напряжение. Этот элемент передает температуру на жало. В индукционных паяльных станциях нагрев происходит за счет действия электромагнитного поля. Энергия сразу передается на жало.

Благодаря такому подходу удалось снизить инертность паяльной станции, повысить время отклика, а также повысить мощность при меньших габаритах. В тех изделиях, где содержатся теплоемкие элементы невозможно обойтись без индукционной станции, т. к. она способна в короткие сроки разогреть большие участки олова. В некоторых случаях даже термовоздушным феном этого сложно добиться. Индукционки стоят в несколько раз дороже обычных станций, но их эффективность гарантирует удовольствие и высокую точность при работе.

Инфракрасные паяльные станции являются отдельным подразделением. По внешнему виду они практически непохожи на два предыдущих вида. Они состоят из двух основных модулей:

  • головы или верхнего подогрева;
  • нижнего подогрева.

Нагрев в них происходит за счет инфракрасных элементов. Благодаря нижнему подогреву плата нагревается равномерно, что позволяет избежать деформации при извлечении или запайке определенных элементов. Чаще всего инфракрасные станции применяются для замены чипов с BGA пайкой. Они представляют собой микросхемы-кристаллы, которые фиксируются на плате с помощью специальных шариков припоя. Некоторые виды таких чипов возможно заменить обычной термовоздушной станцией, но качество будет страдать. Стоимость хорошей инфракрасной станции начинается от одной тысячи долларов.

Обратите внимание!Есть отдельный подвид инфракрасных станций, в которых инфракрасный элемент помещен в манипулятор, который напоминает фен. Такие изделия не получили широкого распространения и применяются редко.

Самостоятельная сборка

Два из перечисленных вида станций для пайки можно собрать самостоятельно. В большинстве случаев используются готовые модули, которые есть в продаже. При желании можно разработать собственную схему и собрать ее, но часто в этом нет необходимости, т. к. дешевле купить готовые компоненты.

Термовоздушная

Самая простая термовоздушная паяльная станция может быть собрана из обычного паяльника. Ниже будет приведена инструкция в фотографиях, как это можно сделать. Для всего процесса сборки потребуются такие компоненты:

  • паяльник с деревянной рукояткой;
  • аквариумный компрессор;
  • шуруповерт;
  • сверло;
  • медицинская капельница;
  • фольга;
  • часть антенны;
  • многожильный провод.

Процесс начинается с того, что необходимо разобрать паяльник. Откручивается винт и высвобождается жало

Следующим шагом снимается рукоятка, которая понадобится позже. Откручиваются провода, которые соединяют питающий кабель с нагревательным элементом.

Провод вытаскивается из рукоятки и сбоку сверлится небольшое отверстие.

Через проделанное отверстие вставляется провод питания. Чтобы это было легче сделать, можно привязать его к куску проволоки и протянуть ей.

Теперь понадобится заготовленная ранее капельница. Ту часть, на которой располагается резинка, необходимо разрезать пополам, как показано на фото.

После этого оставшаяся часть с трубочкой вставляется в рукоятку, куда раньше приходил провод питания.

Соединение получается довольно надежным и герметичным. Далее к проводу питания, который был продет в просверленное отверстие, подключается нагревательный элемент, изъятый ранее.

Провода важно хорошо изолировать, чтобы не получить удар током. Нагревательный элемент устанавливается на свое место. После этого кусочком фольги обматываются отверстия в нагревательном элементе, которые предназначены для охлаждения, как показано на фото.

Чтобы фольга держалась на своем месте, ее необходимо зафиксировать медной проволокой, обмотав ее вокруг фольги.

Сопло, которое обеспечит направленный поток воздуха, делается из кусочка трубочки от антенны. Она просто вставляется на место жала, как показано на фото ниже.

Отверстие, через которое проходит провод питания, необходимо хорош герметизировать. Подойдет обычный герметик для этих целей. Далее производится подключение аквариумного компрессора ко второй части трубки от капельницы.

Можно считать, что термовоздушный фен готов, температура, которую он развивает при работе достигает примерно 300 градусов.

Такого результата будет вполне достаточно для работы с мелкими компонентами на платах. Мощность такого фена можно повысить, если сделать намотку нихромовой нити на нагревательный элемент, а также поставить компрессор с большей производительность. В паре с феном можно использовать обычный паяльник. Такие изделия всегда можно взять с собой.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

  • паяльник;
  • блок питания от ПК;
  • автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической подставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной станции можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозиционирована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяет. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Заключение

Как видно, собрать собственную паяльную станцию не так сложно, как может показаться. При этом затраты на такую паяльную станцию будут минимальными, а использовать ее можно везде. Если речь идет о профессиональном уровне проведения ремонтных работ, тогда есть смысл подумать о приобретении качественной заводской паяльной станции, которая имеет различные режимы работы и настройки. При обучении нет смысла в покупке дорогой паяльной станции, можно начать с дешевых вариантов паяльных станций. Если обучение будет проходить успешно и за это время не будет потеряно желание к работе, тогда можно задуматься о приобретении профессиональной паяльной станции.

samstroy.com

Паяльная станция своими руками. Схема самодельной паяльной станции :: SYL.ru

Паяльные станции при работе с электроприборами просто незаменимы. Основным элементом устройства принято считать катушку индуктивности. Дополнительно у некоторых станций установлены специальные регуляторы, которые позволяют производить переключение мощности прибора. К основным параметрам следует относить пороговое напряжение, а также максимальную температуру электроинструмента.

В зависимости от области работы насадки у устройств могут меняться. На сегодняшний день наиболее распространенными принято считать контактные и бесконтактные модификации. Собрать их в домашних условиях можно, однако следует более подробно ознакомиться с устройством станции.

Схема простой станции

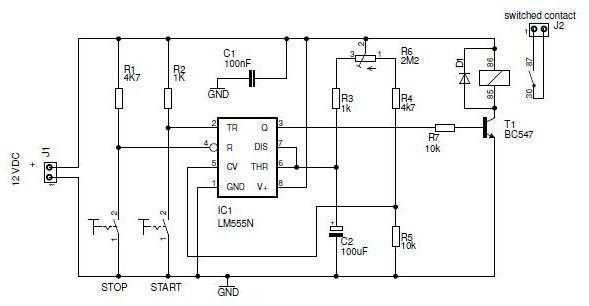

Паяльная станция (схема показана ниже) включает в себя катушку индуктивности с высоким порогом проходимости. Регуляторы, как правило, устанавливаются линейного типа, однако можно встретить и цифровые аналоги. Модуляторы для станций применяются в основном одноканальные. Для изменения предельной частоты электроинструмента используются конденсаторы. Для подключения кабелей питания и заземления устанавливаются специальные разъемы. Если говорить про контактные модели, то в устройствах дополнительно есть импульсные блоки. В свою очередь, бесконтактная паяльная станция часто включает в себя адаптеры разных видов.

Устройство с феном

Собирается паяльная станция с феном довольно просто. Наиболее часто данные электроинструменты используются для разогрева поверхности. Для пайки пластиковых труб они подходят идеально. В первую очередь для сборки устройства необходимо подобрать микросхему, которая предназначена для управления прибором. Наиболее часто в данной ситуации используются обычные аналоги с маркировкой РР20. Приобрести такие микросхемы можно в магазине.

Паяльная станция с феном работает на конденсаторах фазового типа, а по емкости они довольно сильно отличаются. Далее для сборки необходимо рядом с микросхемой установить катушку индуктивности. Отрицательное сопротивление она обязана выдерживать на уровне максимум 2 Ом. Все это позволит справляться с резкими скачками напряжения. Разъемы необходимо подбирать исходя из имеющихся кабелей питания, а также заземления. Насадку лучше всего снять с поломанной станции.

Инфракрасная (ИК) модификация

Инфракрасная паяльная станция по структуре является довольно сложной. Катушки индуктивности в данном случае подходят только варикапные. Найти их в наше время не составит большого труда. Модуляторы для модели лучше всего использовать двухполосные. Рассчитаны они на три режима. Все это, в конечном счете, позволит менять мощность устройства. Помимо прочего, важно позаботиться о поиске индикатора. За счет него появится возможность следить за тем, как работает ИК паяльная станция. Разъем на электросеть целесообразнее устанавливать возле катушки индуктивности.

Термовоздушные станции

Чтобы заработала термовоздушная паяльная станция, катушка индуктивности потребуется с хорошей проводимостью. Параметр номинальной частоты обязан быть на уровне 44 Гц. Дополнительно следует подобрать качественный регулятор для изменения мощности электроинструмента. В качестве насадки обычно используются контакты. Для стабильности исходящей волны резисторы, как правило, устанавливаются ортогонального типа.

Параметр ширины пропускания у них в среднем достигает 55 мк. Чтобы хорошо работа паяльная станция, модулятор на нее подбирается, исходя из типа катушки индуктивности. Если планируется делать электроинструмент средней мощности, то модулятор, как правило, используется саморегулирующий. Обкладка для него применяется довольно редко. Однако для сохранения линейности многие специалисты советуют использовать специальные операционные блоки. Таким образом, разогрев контакта происходит довольно быстро. Температуру за счет данного элемента удастся повысить максимально до 200 градусов.

Благодаря этому работать со стальными поверхностями станет очень удобно. Разъем для заземления целесообразнее подбирать мультисистемный. В данном случае параметр отрицательного сопротивления не должен превышать 44 Ом. Использовать трехжильные кабеля для подачи электроэнергии специалисты не рекомендует. В этом плане лучше доверится четырехжильным типам.

Аналоговые модификации

Аналоговая паяльная станция отзывы имеет хорошие, а по внешнему виду является очень простой. Однако при сборке таких устройств необходимо быть очень внимательным. В первую очередь следует рассчитать пороговое напряжение в системе. Если работать с обычными катушками индуктивности, то они позволяют довольно успешно справляться с электромагнитными колебаниями. Конденсаторы для аналоговых станций целесообразнее подбирать сеточного типа. В свою очередь, резисторы часто советуют припаивать только коаксиальные.

Бесконтактные модели

На сегодняшний день бесконтактная самодельная паяльная станция является востребованной. Подходит она больше всего для пайки различных пластиковых поверхностей. Однако и с металлическими деталями она справляется довольно успешно. Точность работы в данном случае зависит от предельной частоты электроинструмента, а также диаметра насадки. Разъемы для данных устройств обычно используются трехэлектродные.

В свою очередь, бесконденсаторные выходы можно встретить в наше время очень редко. Регуляторы у станций устанавливаются обычно с емкостным варикапом. С низкочастотными помехами они справляются весьма просто. Однако следует учитывать, что катушку важно крепить только на пластиковой пластине. Таким образом, ток не будет пробивать через нижнюю часть устройства.

Контактные модели

Паяльная станция данного типа способна работать только при помощи высокочастотных катушек индуктивности. Дополнительно для смены фазы в устройствах используются адаптеры. В данном случае пороговое напряжение электроинструмента может достигать 50 В. Чтобы решить проблему с искажениями, специалисты советуют устанавливать бесконденсаторные выходы. В свою очередь, резисторы для платы станции подбираются исключительно ортогонального типа. Все это позволит стабильно поддерживать обратное напряжение на выходе на уровне 30 В.

Расход электроэнергии у таких устройств в среднем составляет 2 Вт. Модуляторы применяются исключительно магнитные. Параметр проводимости тока у них в среднем равняется 44 мк. Степень искажение электроинструмента, в конечном счете, будет зависеть от скорости генерации тока. Разъемы для станции зачастую подбираются на дополнительной плате расширения. Кабель питания устройства припаивается только возле адаптера. Корпус для указанного прибора можно вполне изготовить самостоятельно.

Как сделать станцию для без свинцовой пайки?

На сегодняшний день многие модели производятся с катушками индуктивности, у которых тетроды устанавливаются ременного типа. Все это говорит о том, что конденсаторы для электроинструмента следует подбирать емкостные. Точность работы в данном случае зависит от насадки.

Если использовать четырехжильный кабель, то параметр предельной частоты прибора в среднем сможет находиться на уровне 66 Гц. Решить проблему с высоким сопротивлением в цепи можно за счет импульсных резисторов. Проводимость у них в среднем равняется 33 мк. Кенотроны для станций применяются довольно редко. Однако процесс смены фазы они способны значительно увеличить. Минус в данном случае заключается в чрезмерной нагрузке на конденсаторы.

Комбинированные модификации

Паяльная станция комбинированного типа отличается высокой точностью пайки. В наше время она является востребованной, однако в домашних условиях сделать данный электроинструмент довольно сложно. В первую очередь проблема заключается в поиске многоканального модулятора. Для регулировки мощности подходит только такой тип. Микросхемы, как правило, устанавливаются с маркировкой РР21. В полудуплексном режиме они работать способны.

Для того чтобы увеличить мощность устройства, используются мультисистемные проводники. В такой ситуации можно надеяться на максимальную температуру в 150 градусов. В свою очередь, параметр промежуточной частоты в среднем равняется 23 Гц. Крепятся держатели для таких устройств на двухжильных кабелях. Максимумальное отрицательное сопротивление, которое они обязаны выдерживать – 13 Ом.

Модель на 75 В

На 75 В паяльная станция (своими руками сделанная) позволяет работать с различными сплавами. Также с ее помощью можно заниматься разогревом поверхностей. Для работы с пластиковыми материалами указанные станции подходят идеально. Для того чтобы самостоятельно их собрать, катушку индуктивности следует подбирать с высоким параметром порогового напряжения. Адаптеры для электроинструмента применяются довольно редко. Корпус можно сделать самостоятельно, либо взять с устаревшей поломанной модели. Разъемы для кабеля питания должны быть предусмотрены нелинейного типа.

Повысить проводимость тока в цепи у многих специалистов получается за счет широкополосных транзисторов. Микросхемы, в свою очередь, могут использоваться различного типа. Если собирать устройства средней мощности, то конденсаторы можно использовать синхронные. Емкость их обычно достигает 15 пФ. Катушки индуктивности с оптронами применяются довольно редко. Связано это с тем, что у них малый срок эксплуатации. Фаза выходного сигнала у приборов зависит от скорости выпрямления тока. При установке разъемов медные полупроводники используются довольно часто.

Станция на 100 В

На 100 В паяльная станция (своими руками сделанная) больше всего подходит для работы со стальными поверхностями. При этом с алюминием они также справляются хорошо. Катушка индуктивности для таких устройств подбирается с пороговым напряжением около 15 В. Конденсаторы чаще всего используются мультисистемные. Встретить резисторы открытого типа можно довольно редко. В данной ситуации целесообразнее задуматься над приобретением кардиодных аналогов. Минимальный параметр проводимости тока должен составлять 34 мк.

Степень искажения у приборов зависит от используемой платы. Модели с маркировкой РР20 для указанных станций подходят идеально. Однако модулятор для них следует подбирать отдельно. Многие специалисты отдают предпочтение широкополосным аналогам. Максимальное отрицательное сопротивление, которое они способны выдерживать, находится на уровне 35 Ом.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
