Печь из газового баллона для гаража – изготовление печки для отопления из двух баллонов, как правильно сделать своими руками

alexxlab | 08.11.2019 | 0 | Вопросы и ответы

Содержание

отопление и обогрев помещения своими руками

Система отопления в гараже необходима для поддержания должного уровня тепла и сухости помещения. От правильности установки и типа отопительных приборов зависит уровень комфорта, что немаловажно при работе в гараже. В зависимости от способа отопления подбирается печка.

К примеру, печь на дровах – один из самых простых аппаратов, которые можно сделать самостоятельно. Отопление гаража газом не только дорогостоящий, но и крайне опасный вариант при самостоятельной сварке печи. Постараемся рассказать о том, как сконструировать печь в гараж из газового баллона, и что для этого нужно.

Буржуйка из газового баллона: достоинства и недостатки

Печь для гаража из газового баллона – это недорогое и простое решение для обогрева подсобного помещения. При наличии навыков в сварочном деле такие отопители изготавливаются своими руками.

Раньше газовые баллоны использовались в качестве емкости для топлива, а теперь их можно использовать для создания новых отопительных агрегатов.

Основные преимущества буржуйки, которая сделана на основе газовых баллонов – это ее дешевизна, быстрый прогрев воздуха на небольшой площади, длинный эксплуатационный период и низкий расход топливных материалов.

Схема печи из газового баллона.

Дополнительным преимуществом такого типа конструкций считается высокая плотность металла, из которого сделаны баллоны. Также, при правильной сварке можно сконструировать печь на отработанном масле, что поможет больше сэкономить на отопительных материалах.

Кроме того, печь легко сделать самостоятельно: для этого понадобится сам баллон и несколько инструментов. Некоторые модели самодельных печей из баллонов напоминают миниатюрные домашние камины, что является эстетическим преимуществом такого варианта отопителя.

Из недостатков следует отметить небезопасность конструкции: прикоснувшись к любой части металла можно легко обжечься. Сама по себе форма баллона неустойчива, потому перед установкой нужно тщательно продумать способы ее фиксации во избежание пожароопасных ситуаций.

Конструкция печки и ее принцип действия

Отопление гаража газом запрещено, потому если дом давно был подключен к магистральному газопроводу, а баллон остался, его можно использовать в целях создания печки. В зависимости от того, сколько баллонов имеется в наличии, и какое топливо планирует использовать владелец, выбирается конструкция печи.

Стационарное оборудование в гараж – это всевозможные котлы, печи, и камины. Их установка возможна по разрешению соответствующих инстанций, однако многие пренебрегают этим правилом. По технике безопасности, категорически запрещено устанавливать газовый отопитель, в помещении, где стоит автомобиль.

Из основных требований к помещению выделяют удаленность печи от легко возгорающихся материалов, нормальный уровень вентиляции, наличие дымохода, наличие в помещении емкостей с водой для экстренного гашения возгорания, листы металла или бетон в радиусе 0,5 метра у основания дымохода и самого агрегата.

Простой отопительный агрегат из газовых баллонов состоит из:

  • ящика для золы;
  • решетки из огнеупорного материала;
  • топливника;
  • теплообменных ребер;
  • перегородок;
  • ножек;
  • дымохода.

В случае, если буржуйка изготавливается из одного баллона, конструкция делится на две части. Внизу располагается ящик для золы, а также дверца для циркуляции воздуха. Сама конструкция держится на ножках, чаще всего для их изготовления используются обычные металлические уголки.

Конструкция печи из баллона

Нижняя и верхние зоны разделяются решеткой для дров. Верхняя часть представляет собой место горения твердотопливных материалов, плавно переходит в дымоход.

Принцип действия обыкновенной буржуйки незамысловат: в топливник забрасывают дрова, которые накаляют печку и дают выброс тепла в помещение. Прогоревшие дрова превращаются в золу, они проходят сквозь огнеупорную решетку в зольник.

Важно своевременно очищать зольник, так как перегоревшие материалы могут препятствовать поступлению воздуха. К слову, такая печь идеально подходит для готовки, если заранее сварить варочную поверхность.

Расчет основных параметров: чертеж и рекомендации

Ранее говорилось, что установка газовой печи в гараже с автомобилем запрещена, но пользуется популярностью, среди большинства владельцев, пытающихся сэкономить на материалах. Существует много аналогов данной печи, в частности — металлическая буржуйка на основе газовых баллонов.

Перед созданием печи необходимо начертить в плане, какими должны быть параметры материалов. Они зависят об непосредственных объемов газового баллона. Обязательно нужно рассчитать длину дымохода, длину патрубка исходя из высоты печи.

Дымоотвод по классике делают из трубы диаметром 160 мм с толщиной стенок 4 мм, он должен быть съемным для легкого доступа к системе дымоотвода и его чистке. Дымоход обычно располагают вертикально, но некоторые усовершенствовали печь и стали изготавливать дымоотвод, который имеет несколько перпендикулярных креплений.

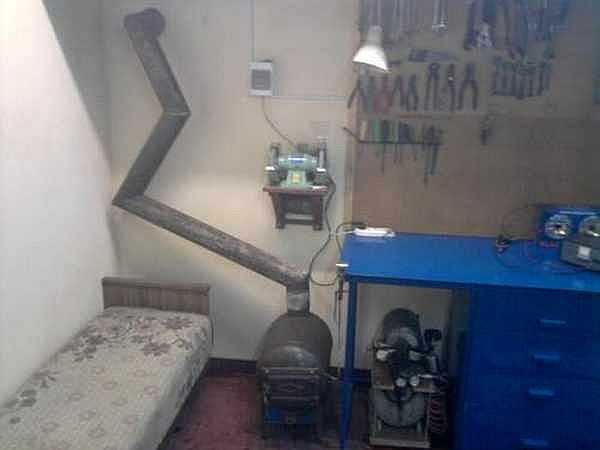

Зигзагообразный дымоход устанавливается с целью длительного сохранения тепла и обеспечения необходимой тяги.

Имея 50-литровый баллон из-под сжиженного газа, габаритные размеры которого 300 мм в диаметре, 850 мм в высоту при 4 мм металлической стенки, можно приступать к созданию отопительного агрегата.

Огневую коробку и зольник оснащают запирающимися дверками. Материалы должны быть около 300 мм в диметре. С целью отделения золы и углей в процессе горения понадобятся колосниковые решетки. Они должны быть изготовлены из толстого огнеупорного материала.

К печке привариваются толстые ножки из уголков или любого другого прочного материала. Важно помнить, что готовая конструкция должна быть установлена на железные листы.

Необходимые материалы и инструменты

В зависимости от выбранного типа конструкции набор необходимых материалов и инструментов может меняться.

Устройство печи для отопления.

В основном, сваривание печки из газовых баллонов возможно при наличии следующего ряда приспособлений:

  • сварочный аппарат;
  • угловая шлифовальная машина;
  • защитная маска для сварки;
  • перчатки;
  • лист металла толщиной не менее 4 мм для создания зольника;
  • 2 дверцы, вырезанные из стенки печи или приобретенные отдельно;
  • фурнитура для дверцы — петли и ручки;
  • рулетка;
  • решетка из огнеупорного материала;
  • металлические ножки в количестве 4 штук;
  • патрубок.

Если печка на газу, то для ее создания могут понадобиться дополнительные материалы.

Подготовительные работы перед сборкой печи

Перед тем, как собрать печь из газовых баллонов нужно произвести подготовку материалов и дымохода. Для начала необходимо освободить баллон от газа полным откручиванием клапана. Перед тем как срезать болгаркой вентиль и начать рубить другие части баллона, его полностью нужно заполнить водой, чтобы он не взорвался.

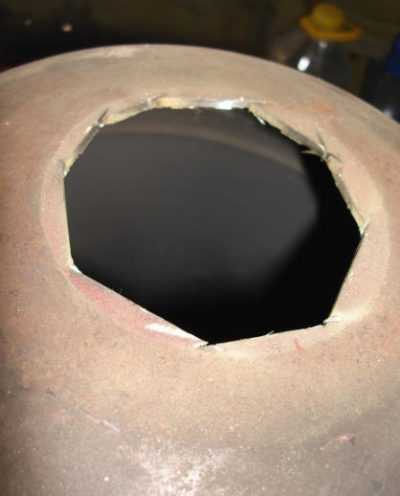

В тот момент, когда баллон уже не шипит от содержимого, его можно немного нагреть. Для устранения неприятного запаха из баллона, рекомендуется залить чистящим средством и оставить на некоторое время. По окончании следует промыть баллон водой с содой.

Перед сборкой печи необходимо собрать сначала дымоход, а в его основании установить металлический лист, способствующий сохранению потолка и отделки. Также металл около патрубка защищает помещение от возгорания.

По завершении крепления дымохода к полу необходимо прикрепить железный лист около 600х600 мм. Он также необходим для пожарной безопасности помещения.

Изготовление печи буржуйки из газового пропанового баллона своими руками

Печь в гараж, именуемая буржуйкой, имеет простую и легкую в исполнении конструкцию. Имея все необходимые инструменты и материалы, ее создание займет не более одного дня. Взяв за основу газовый пропановый баллон печка получится шире и более устойчивой.

Работа печи из баллона для отопления помещения.

Взяв два более тонких и продолговатых баллона можно сделать уникальную печь длительного горения. Выбрав тип конструкции можно приступать к изготовлению печи.

После подготовки материалов при использовании угловой шлифовальной машины нужно вырезать дверцы в баллоне, а также дырку для крепления патрубка. Затем посредством сварочного аппарата привариваются ящик для золы, решетка из огнеупорного металла.

Кстати, при наличии времени и материалов можно изготовить решетку из металлических арматурин. По окончании установки «внутренностей печи» привариваются дверцы и устанавливаются ручки.

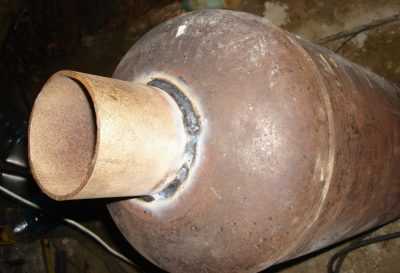

Окончательный этап сварки — монтаж дымохода к печи. Важно сделать так, чтоб патрубок был намертво приварен к печи, но сама конструкция была разбираемой. Это можно сделать посредством скрепления труб дымохода специфическими замками.

После окончания конструирования печи ее нужно в обязательном порядке протестировать, пока нужные инструменты находятся в свободном доступе. Тестирование представляет собой 3 часа беспрерывного использования печки на полной мощности. При обнаружении зазоров и мест просачивания дыма в помещение рекомендуется их заварить.

Главное при изготовлении отопителя –соблюдение правил безопасности в работе со сварочным аппаратом и болгаркой.

Особенности эксплуатации: чистка и ремонт

В процессе эксплуатации печи для гаража на основе газовых баллонов, важно соблюдать правила безопасности.

Схема печи из газового баллона для отопления гаража.

Наиболее важными в аспекте пожарной безопасности является следующий свод правил:

  • монтаж печки производится в нескольких метрах от легко воспламеняющихся предметов;
  • печь устанавливается на специальных металлических листах толщиной около 4 мм;
  • очищать зольник необходимо при каждом использовании;
  • забрасывать только предназначенное топливо;
  • не использовать горючие жидкости для розжига;
  • тщательно осматривать продукты горения, на предмет пропитки бензином или керосином ;
  • не рекомендуется сжигать бытовые и строительные отходы.

Конструкция отопительного агрегата из пропановых баллонов позволяет быстро и эффективно производить чистку зольника, топки и других деталей печки на протяжении долгого периода времени.

Итог

Самодельная печь на основе газовых баллонов – это недорогой и качественный отопительный агрегат, который прослужит долгие годы. Разумеется, что уровень КПД такой печки не самый высокий, но специалисты в области сварки работают над его усовершенствованием.

Буржуйка на основе баллонов при правильном сваривании и конструировании справляется со своей задачей намного лучше, чем другие отопители, работающие на электричестве или на газу. А какой вид печек вы считаете наиболее эффективным? Поделитесь мнением в комментариях!

vseprogarazh.ru

Буржуйка из газового баллона своими руками: инструктаж по изготовлению

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Содержание статьи:

Как это работает

Буржуйка — примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки — простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки.

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров. Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

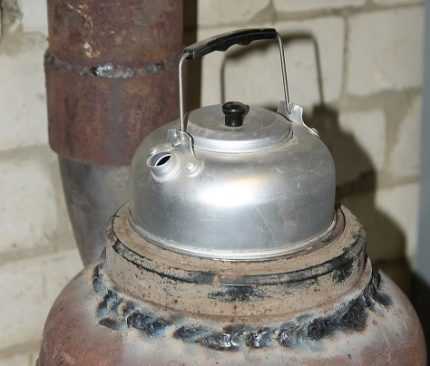

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно. Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема — невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее. Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

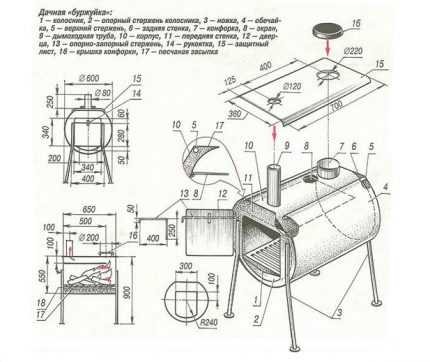

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник. Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

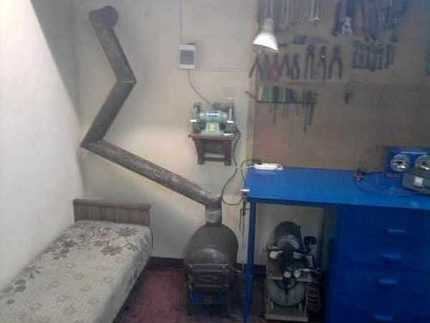

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Дымоход обычно выводят вверх, чтобы обеспечить необходимую тягу.

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально или вертикально. Нужно подобрать корпус подходящих размеров, а затем правильно его использовать. Понадобится листовой металл из стали, устойчивой к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.п. В процессе изготовления следует учесть ряд нюансов, чтобы печка получилась удобной и эффективной.

Как выбрать и подготовить баллон

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров. Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки — емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Перед началом работ необходимо правильно подготовить газовый баллон: стравить из него остатки газа, слить конденсат и заполнить емкость водой, которую после этого можно вылить

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован.

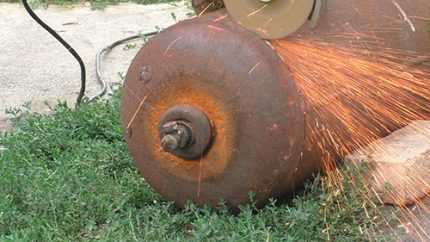

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

К конструкции печи буржуйки не предъявляется особо строгих требований по параметрам. Чем больше топочная камера, тем более просторное помещение сможет обогреть агрегат

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри. Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Изготовление и наполнение корпуса

Далее нужно выбрать тип буржуйки из баллона, будет ли цилиндрический корпус расположен горизонтально или вертикально. Все остальные операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и поддувало.

Если запланировано изготовление вертикальной буржуйки из газового баллона, понадобится сделать два отверстия: для загрузки топлива и для поддувала с зольником

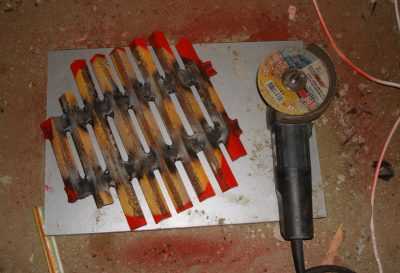

Для колосниковой решетки можно использовать толстую арматурную проволоку. Чтобы не варить из нее решетку, можно изогнуть ее частым зигзагом, “змейкой”. Эту конструкцию приваривают к внутренним стенкам металлического корпуса. Переднюю стенку изготавливают из металлического листа следующим образом:

  1. Металл нужно приложить к передней части печки, чтобы нанести разметку.
  2. По разметке следует вырезать круглую деталь.
  3. На нее нанести еще одну разметку: для прямоугольной дверцы и поддувала.
  4. Вырезать отверстия по разметке.
  5. Изготовить дверцы.
  6. Приварить к передней стенке петли, запоры и навесить дверцы.
  7. Приварить стенку с дверцами к корпусу.

Обе дверцы по контуру следует уплотнить асбоцементным шнуром, чтобы они хорошо прилегали к корпусу. Заднюю стенку в такой буржуйке обычно делать не нужно, ее роль выполняет дно баллона. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие под дымоход.

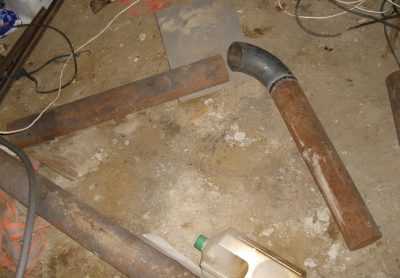

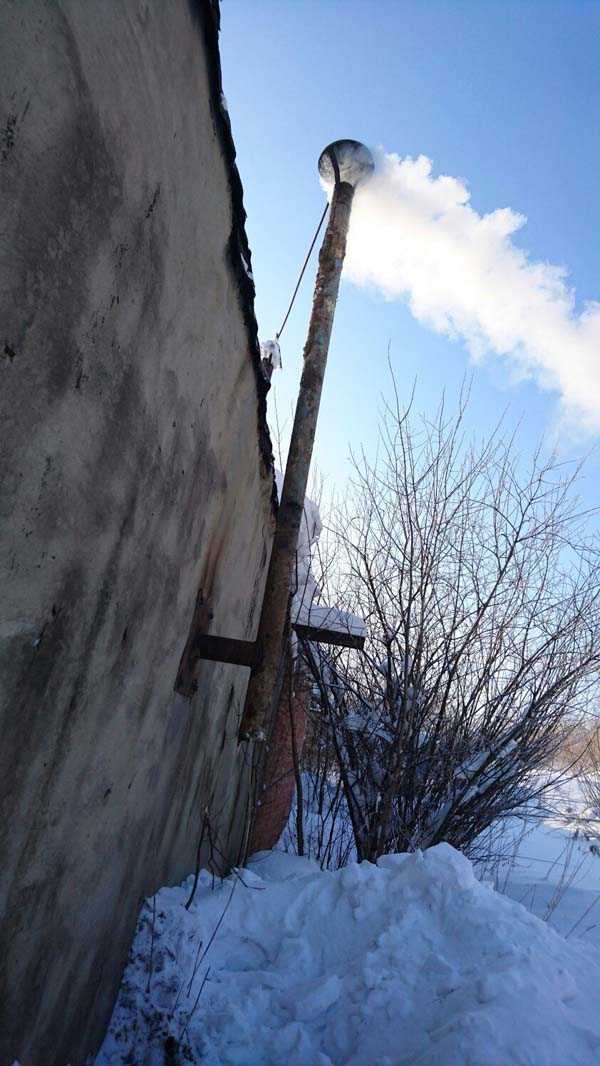

Трубу нужно брать из толстого металла, поскольку нижняя часть дымохода будет контактировать с разогретыми дымными газами. Тонкий металл в этом месте быстро прогорит. Теперь к нижней части печки приваривают прочные ножки из арматуры, кусков металла или отрезков металлического уголка. Они должны выдерживать и вес самой конструкции, и топлива, которое будет в нее загружено.

Примерно такую же технологию используют для изготовления вертикальной буржуйки из баллона. Дно баллона станет нижней частью конструкции, в верху нужно сделать цилиндрическую “крышу” с отверстием под дымоход. Обычно верхнюю часть баллона срезают. По окончании монтажа можно будет приварить ее обратно. Дверцы — для загрузки и поддувала — делают в передней части корпуса баллона.

Такая буржуйка будет занимать меньше места, чем горизонтальный вариант, а также она будет более высокой. Если предполагается не только обогревать помещение, но и готовить пищу, то нужно будет отрегулировать высоту печки с учетом этого момента и обеспечить ровную варочную поверхность. Но обычно диаметр баллона недостаточно велик, чтобы предоставить полноценную возможность для готовки. Хотя вскипятить чайник — выполнимая задача.

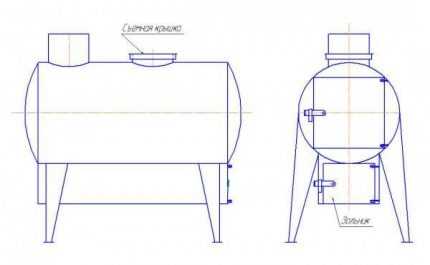

Этот чертеж позволяет составить представление об устройстве горизонтального варианта буржуйки из баллона, к нижней части которого приделан ящик для золы

Колосниковую решетку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Ее приваривают между отверстиями для загрузки и поддувала. Некоторые пытаются сократить количество сварочных работ, оставляя верхнюю часть баллона практически не тронутой. Но тогда все остальные работы будет выполнить сложнее.

В горизонтальной буржуйке можно не приваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и приделав снизу ящик для золы

Например, колосник придется вставлять не сверху, а просовывать в топочную дверцу и каким-то образом удерживать в правильном положении. Теперь нужно изготовить дверцы с петлями и запорами и приварить их к корпусу буржуйки, предварительно уплотнив асбоцементным шнуром. Остается вверху установить дымоходную трубу, а внизу приварить ножки.

Дверцы, колосники, зольник

Дверцы для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним приваривают петли и защелки. Это несложные элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой, вариант — это покупка готовых конструкций из литого металла.

Чтобы установить готовую литую дверцу на самодельную буржуйку, следует приварить к загрузочному отверстию рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую — для поддувала. Но существуют и комплекты, в которых такие дверцы объединены в единую конструкцию. Отверстия под такие дверцы нужно вырезать точно по размеру. После этого к краям проемов нужно приварить раму из уголка.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки, сделанной из баллона

Рама литых дверец крепится к полученному обрамлению с помощью болтов. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась герметично. В небольших буржуйках можно при желании и вовсе обойтись без колосниковой решетки.

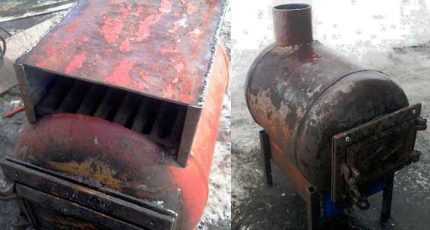

Слева представлен перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа — общий вид. Зольник выдвигают, чтобы регулировать поступление кислорода, поддувало в такой модели делать не нужно

Найти для нее место сложно, если делают печку небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают с помощью загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры изготовить просто, но они не особенно надежны.

Со временем арматура прогорает, ее приходится заменять. Альтернативным вариантом может стать кусок листового металла, в котором прорезаны щели или отверстия круглой формы. Для сбора золы можно использовать специальный ящик — зольник. В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, поскольку нижнюю часть корпуса придется срезать, чтобы облегчить монтаж.

Как повысить КПД

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Некоторые специалисты рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

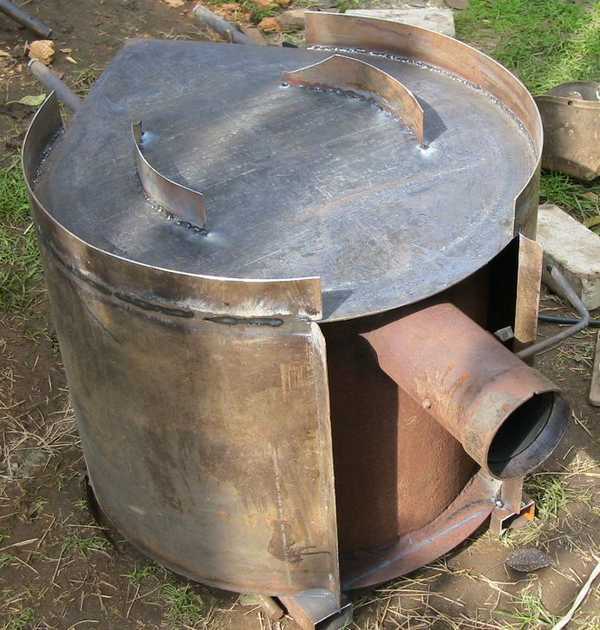

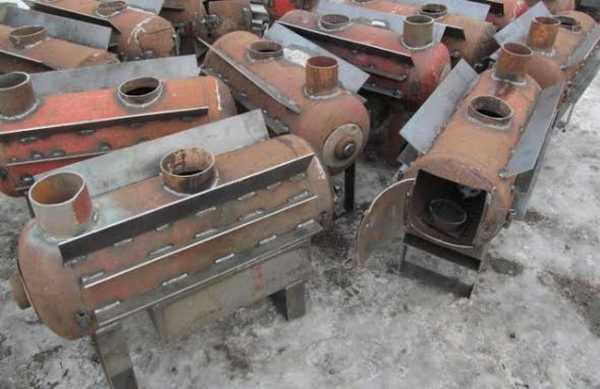

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника. Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки — кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и уложить в образовавшийся зазор камни, можно повысить эффективность нагрева. Даже после того, как дрова прогорят, камни будут отдавать тепло еще какое-то время

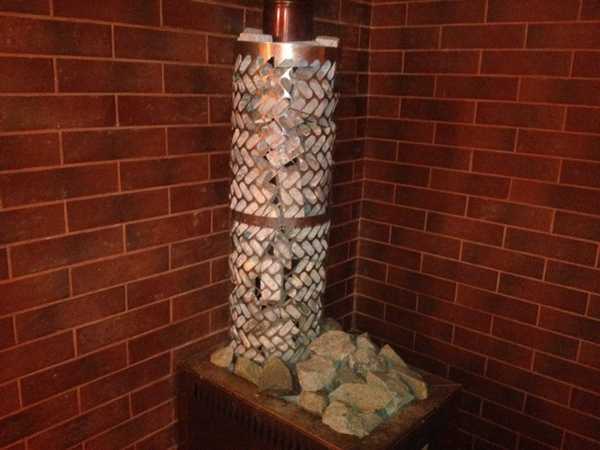

Альтернативная версия подобной модернизации — металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

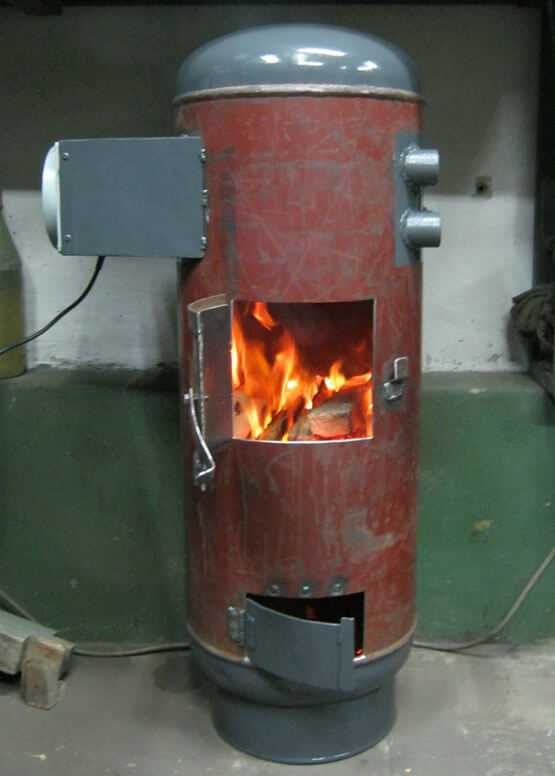

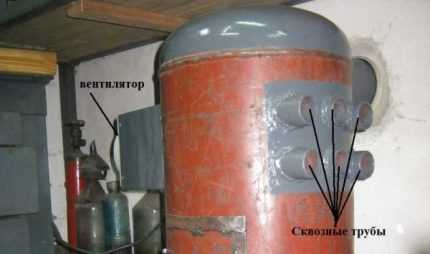

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость прогрева помещения, но для достижения такого эффекта понадобится электроэнергия

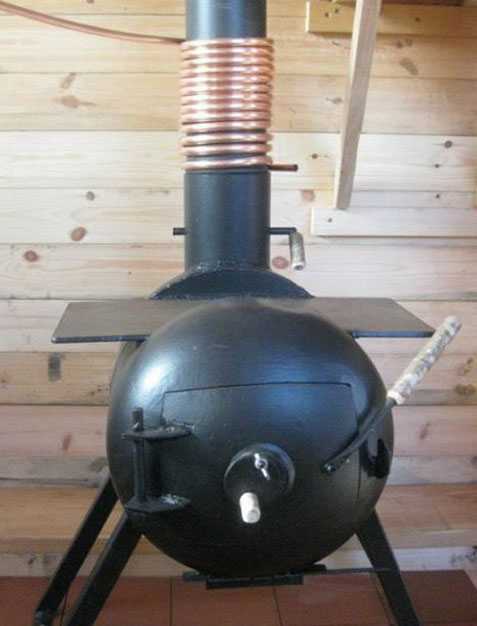

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка — это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

sovet-ingenera.com

вертикальная, горизонтальная, чертежи, усовершенствования, фото, видео

Буржуйка — небольшая самодельная металлическая печь, получившая массовое распространение в первой половине 20 века. Позже, с появлением централизованного отопления, ее популярность упала. Вторая волна ее массового использования приходилась на годы великой-отечественной войны, а третья — на 90-е годы того же века, для отопления дачных построек. Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом своем виде, без переделок они неэкономичны: «жрут» топливо, как буржуи, а перестаешь их «кормить», быстро остывают. Самый простой в изготовлении вариант — буржуйка из газового баллона. Корпус уже готов, нужно только вырезать отверстия для закладки топлива и зольника, да приделать к ним дверцы, приварить ножки и дымовую трубу (диаметр 150 мм и не меньше).

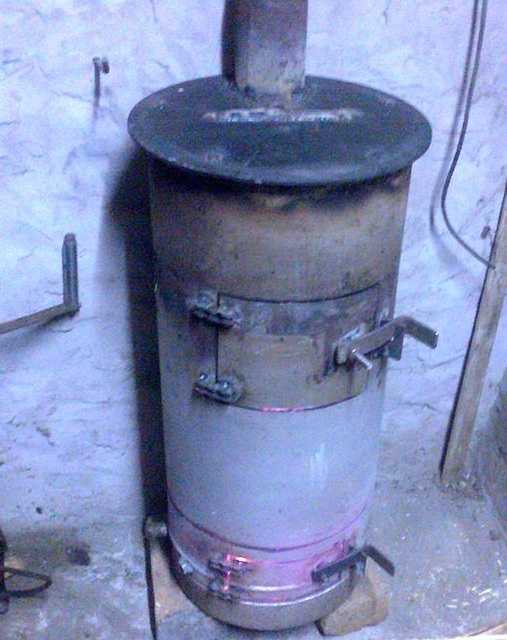

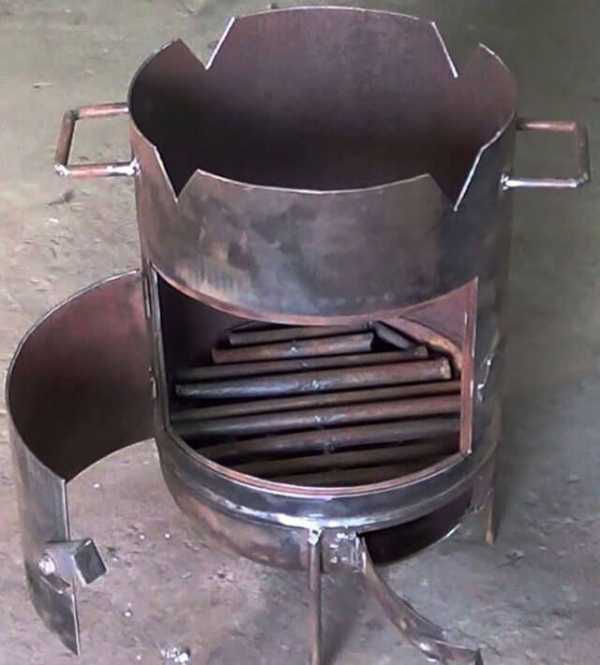

Буржуйка из вертикально поставленного газового баллона: несложная конструкция, малые затраты, быстрый прогрев

Баллон в такой печке можно ставить вертикально или горизонтально. Разогревается она быстро, но и остывает тоже сразу после того, как гореть топливо перестало. Тем не менее, для того, чтобы быстро вывести гараж или дачу из минусовой температуры или протопить в осенне/весеннюю непогоду — отличный вариант.

Какой баллон взять для печки?

Понятно, что для корпуса пойдет газовый баллон. Но они есть разных размеров. Самые маленькие на 5 литров использовать для изготовления печей не стоит: слишком малы объемы и ничего она нагреть не сможет. Есть еще баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла с них не получить. В принципе, это может быть походный вариант, но вес получится солидный.

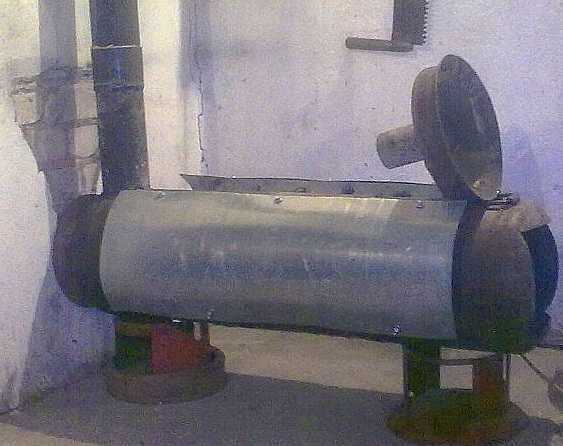

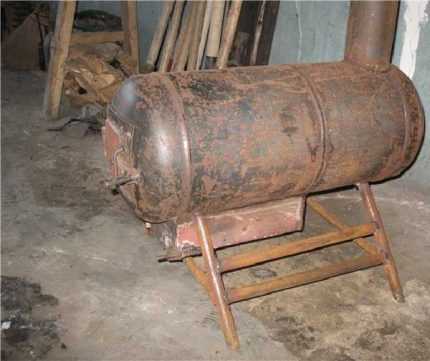

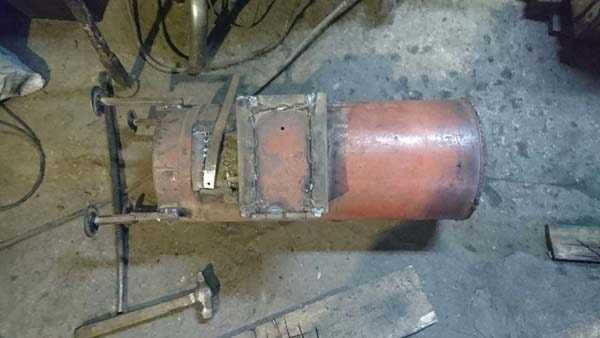

Самодельная печка из газового баллона, поставленного горизонтально

Лучший вариант для стационарной буржуйки в гараж или на дачу — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы  гореть могло любое топливо. В то же время он не очень тяжелый, работать с ним можно одному. Буржуйка из пропанового 50 л баллона — самый оптимальный вариант.

Промышленные 40-литровые резервуары для газа имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, а стенки толще. Печку из баллона от фреона, при той же мощности, которую с нее можно будет получить, сделать будет сложнее: масса велика, да и длинный он. Укоротив высоту примерно до 700 мм можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и «держать» тепло будет чуть лучше.

Важно! Работая с баллонами из под газа, соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: техника безопасности смотрите в этом видео.

Из чего и как делать дверцы

Дверцы для буржуйки можно купить литые. Понадобится небольшой высоты на поддувало и большего размера — для закладки топлива. Есть готовые блоки — поточная дверца с поддувальной в одной конструкции. В этом случае в вырезанное по размерам  отверстие приваривается сваренная по размерам рама из уголков, к ней уже болтами крепится литье. Чтобы не задувало из щелей, по периметру выреза под дверцу наваривается небольшой бортик — 1-2 см полоса металла.

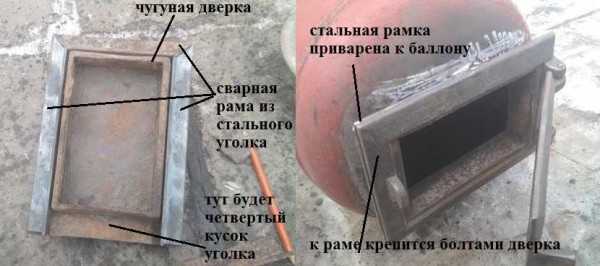

Как прикрепить чугунную дверцу буржуйки к газовому баллону

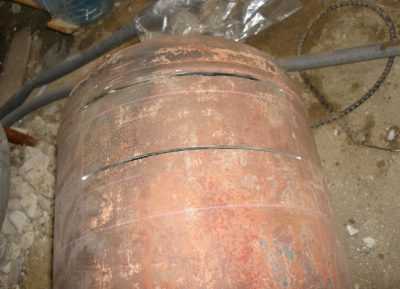

Можно дверцы не покупать, а использовать вырезанный кусок баллонной стенки. Тогда вам понадобятся какие-то петли или детали, из заменяющие. С петлями понятно: размечаете места, привариваете. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепи.

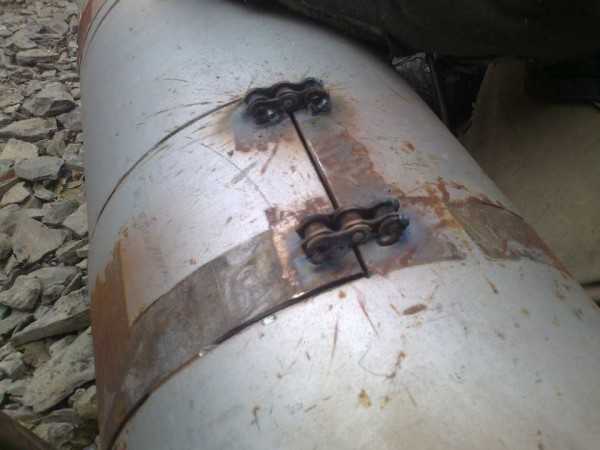

Петли на дверке можно сделать из нескольких звеньев стальной цепи

К такой дверке нужно будет приварить еще защелку.

С колосниками или без?

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи,  разогрева чая.

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольника

Готовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

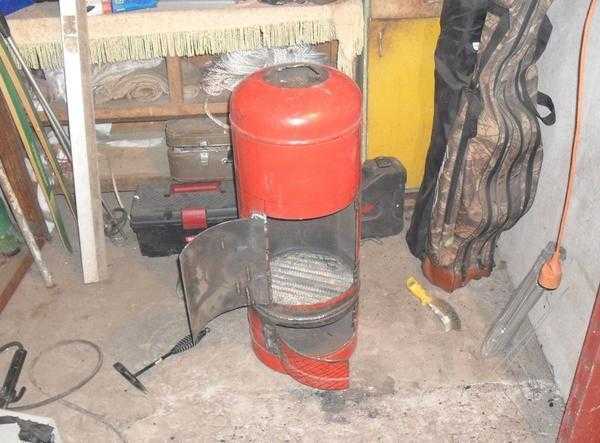

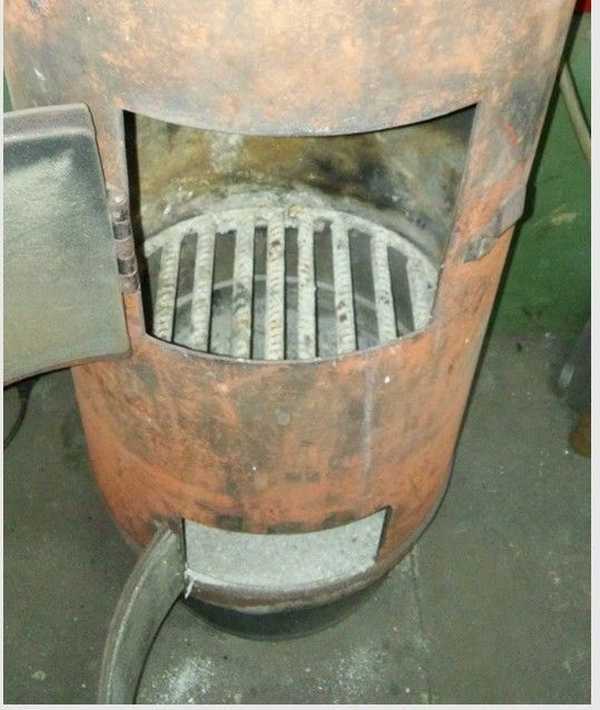

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.

Вариант установки колосников в буржуйке из газового баллона

В этом видео рассказано о том, как сделать печь из газового баллона своими руками — колосники выполнены из арматуры.

Улучшаем теплоотдачу

Самая большая проблема буржуек: неэффективное расходование тепла. Большая его часть буквально улетает в трубу с дымовыми газами. С этим недостатком эффективно борются в печах верхнего горения с дожигом дымовых газов по типу печи Бубафоня (тоже, кстати можно сделать из газового баллона) и Слобожанка.

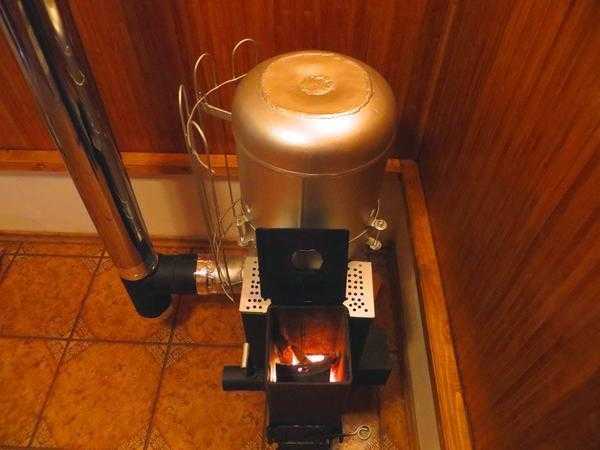

Вариант буржуйки из пропановых баллонов со вторичным дожигом — КПД более высокий, чем у «обычных» моделей.

Еще один способ улучшения теплоотдачи — сделать дымоход длиннее, увеличив тем самым количество тепла, которое будет оставаться в помещении. При проектировании такого ломанного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.

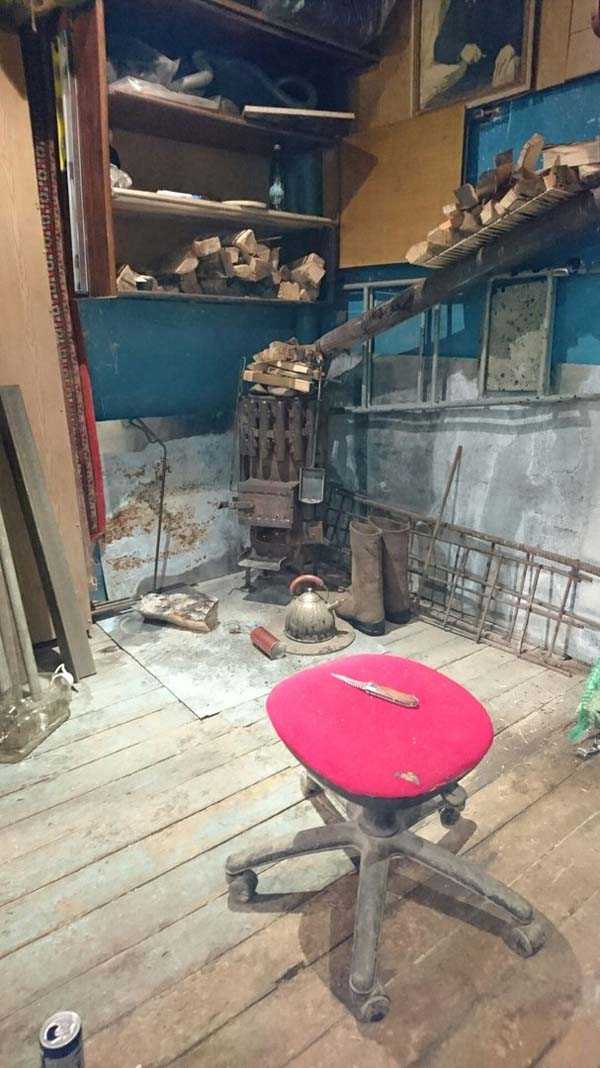

Эта печка из газового баллона работает на дровах. Увеличили теплоотдачу сделав длинный ломанный дымоход

Еще один вариант использовать тепло дымовых газов — приварить к горизонтально расположенному баллону-корпусу вертикальный баллон-дымовой патрубок. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.

Такая буржуйка из газового баллона будет быстрее прогревать помещение

Можно сделать так, как делают в банных печах: вокруг металлической трубы поставить сетку, в которую насыпать камни. Они будут отбирать тепло у трубы, а потом отдавать его в помещение. Но. Во-первых, пока не нагреются камни, греться воздух будет медленно. Во-вторых, подойдут не все камни, а только круглые, которые есть вдоль речек. Причем однородно окрашенные без вкраплений. Другие засыпать нельзя: они могут от высоких температур разорваться не хуже осколочного снаряда, или выделять радон, который в значительных концентрациях очень вреден.

Решение можно подсмотреть у банных печей: соорудить на трубе сетку для камней

Зато у такого решения есть и плюсы: во-первых, труба не будет жечь. Камни выделяют ровное тепло. Во-вторых, после того как печь погаснет, они будут поддерживать температуру в помещении.

Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу печи. Но ту же идею можно выполнить с стационарном исполнении: в баллон буржуйки в верхней части вварить сквозные трубы. С одной стороны к ним приладить вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы была возможность регулировать температуру).

В верхнюю часть баллона вваривают трубы, которые проходят насквозь. С одно стороны к ним прикрепляют вентилятор, который гонит воздух через них, быстро прогревая помещение

Еще один вариант, позволяющий добиться активного движения воздуха вдоль стенок корпуса и не использовать при этом вентилятор: сделать вокруг корпуса на расстоянии 2-3 см кожух, но не сплошной, а с отверстиями внизу и вверху. По такому принципу работают печи «Булерьян» или металлические печи для сауны.

Один из вариантов такого кожуха вокруг горизонтально расположенного баллона виден на фото ниже. Через зазоры, которые есть внизу, засасывается холодный воздух, находящийся возле пола. Проходя вдоль раскаленного корпуса, он нагревается, и выходит сверху.

Это печка лежит на боку: кожух не сплошной, внизу и вверху есть приличные зазоры

Принцип не нов, но от этого не менее эффективен. Как выглядит готовая печка с таким кожухом, смотрите на фото ниже.

Буржуйка с улучшенной конвекцией вокруг корпуса для быстрого обогрева помещения

Вот еще один реализованный кожух, вокруг буржуйки из горизонтально расположенного баллона. Обратите внимание на нестандартное крепление дверки.



Этот блестящий лист улучшает обогрев помещения

Самодельный котел из газового баллона для водяного отопления можно сделать по тому же принципу: вокруг баллона сварить водяную рубашку, а ее подключить к радиаторам. Только не забудьте, что в системе должен быть расширительный бачок объемом 10% от общего литража.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печки для дачи или гаража из кирпича и газового баллона.

teplowood.ru

печка своими руками, сделать в гараже, котел на дровах по видео, из пропанового самодельные

Чтобы изготовить буржуйку из газового баллона, не нужно затрачивать много финансовых средств

Экономичная печка из баллона из-под пропана не обойдется слишком дорого. Главное составить правильные чертежи. А материалом для работы послужат подручные средства. Так старый баллон, металлические листы, арматура и трубы – это весь комплект необходимых изделий.

Эффективность использования печи из газового баллона в гараж

Буржуйка из газового котла позволяет медленнее сжигать тепло, перерабатывая все топливо. При этом можно контролировать подачу воздуха и процесс горения с помощью специальной заслонки. Так увеличивается КПД и длительность горения. Именно поэтому самодельные печи используются в гаражах, теплицах, банях, мастерских.

Преимущества печи:

  1. Простая сборка. Выполнить постройку можно быстро и легко.
  2. Независимое топливо. Котел не нуждается в электричестве, только твердое топливо. При этом вид твердого топлива не имеет значение.
  3. Небольшие размеры позволяют разместить конструкцию в любом уголке дома.
  4. Легкое использование. Механизм простой, дрова горят долго и не требуют постоянного контроля.

Но для работы печи потребуется хорошая вентиляция, иначе не возникнет нужно тяги. Теплоемкость конструкции также не радует. Это обусловлено небольшой площадью котла.

Повысить теплоемкость можно, оборудовав рубашку.

Для печи нужно использовать только сухие бревна. Из минусов отмечают сложности очистки конструкции от сажи и золы. Но недостатков меньше достоинств. При этом оборудование печи не обойдется дорого.

Принцип работы буржуйки из газового баллона на дровах

Конструкция из газового баллона представляет собой систему длительного горения. Она состоит их трех главных элементов: топки, дымохода и поддувала. Последнее представляет собой специальный канал, который находится в нижней части печки. Поддувало подает воздух в топку, контролируя горение. Эта часть оборудована дверкой для контроля подачи кислорода. Кроме этого в поддувале скапливается сажа.

Над поддувалом находится топка. Этот элемент используется для сгорания топлива. Воздух в камеру попадает через решетку, которая соединена с поддувалом. Топка оборудована дверкой. Так в буржуйку загружают дрова.

Разжигание печи происходит при открытых дверях топки и закрытых поддувала. Несгоревшие части проваливаются сквозь решетку или вылетают через дымоход.

Дымоход представляет собой вытяжную трубу, через которую выходят остатки продуктов горения. В дымоходе устанавливается специальная вьюшка – заслонка. Она используется для перекрытия дымохода. Благодаря ей можно замедлить процесс горения и увеличить КПД.

Главные принципы работы буржуйки:

  1. Поддувало транспортирует воздух в топку;
  2. В загрузочной камере выполняется горение дров или угля;
  3. Продукты горения устраняются через дымоход;
  4. Контролировать интенсивность горения можно с помощью заслонки;
  5. Дрова помещаются в топку через специальную дверку в теле печи.

Поддувало и топка считаются основными элементами и монтируются непосредственно в корпусе газового баллона. Дымоход может быть размещенным отдельно. Принцип работы достаточно простой, осталось разобраться, как грамотно сконструировать буржуйку.

Виды печек из газового баллона на дровах

Буржуйки разделяют за способ установки на вертикальную и горизонтальную. Каждая разновидность имеет свои особенности монтажа, преимущества и недостатки. Важно детально изучить каждый вариант.

Нюансы монтажа горизонтальной печи:

  1. На сооружение такой буржуйки требуется меньше времени;
  2. Печь устанавливается на металлический лист, чтобы не возникло пожароопасных ситуаций.

Вертикальная конструкция отличается компактностью. Ее можно разместить в углу, она не займет много места. Баллон устанавливается краником вниз, поэтому конструкция имеет свои отличия. Дверца у вертикальной буржуйки находится внизу. Потребуется меньшее количество стали для оборудования подложки.

Печка из газового баллона своими руками: подготовительные работы

Для создания печь с металлического баллона на дровах потребуется воспользоваться сваркой. Именно поэтому следует заранее выбрать помещение для работы. Это должна быть хорошо проветриваемая комната с надежной проводкой и постоянным доступом к электричеству.

Сразу стоит приготовить весь инструментарий для работы. Потребуется сварочный аппарат и болгарка.

Процесс выполнения буржуйки может длиться несколько дней. Будет лучше, если помещение с крышей. Приветствуется хорошая звукоизоляция, ведь во время работы бывает шумно, а это не порадует соседей.

Материалы для создания буржуйки:

  1. Корпус. Можно сделать из старого пропанового котла. Лучше всего выбирать крупный баллон на 50 л.
  2. В некоторых случаях печь может оборудоваться ножками. Для этого подойдут отрезки трубы, арматуры, металлического профиля.
  3. С обрезков арматуры можно сделать ручки буржуйки. Похожая ручка будет находиться на крышке топки.
  4. Дверцу можно выполнить своими руками или купить готовую из литого материала. Для печки потребуется 2 дверцы: на топку и поддувало. Первая должна быть больше.

Отдельно стоит уделить время подготовке баллона. Для начала с емкости потребуется стравить пропан. Операцию проводят на открытом воздухе. Краник подачи открывают и ждут, пока прекратиться шипение.

Дальше потребуется промыть баллон. Главное избавиться от неприятного запаха, который используется поставщиком для определения протечки. Для промывки используют отбеливатель, а затем конструкцию промывают водой.

Буржуйка из газового баллона своими руками: технология монтажа

Для начала подготавливается емкость для печи. Следует взять баллон размером 50 л. После этого потребуется определиться с конструкцией буржуйки: вертикальной и горизонтальной.

Как сделать печь горизонтального типа:

  1. Сначала с баллона срезается верхняя часть с краником.
  2. На емкость приваривают 4 ножки. Корпус должен быть размещен горизонтально.
  3. В верхней части баллона оборудуется дымоходное отверстие. На круглую дыру наваривается согнутый воротник из стального жгута размером 5 см.
  4. Во внутреннем пространстве устанавливают решетку на расстоянии четвертой части его диаметра. Для этого в стенке баллона просверливают отверстия.
  5. Дальше делается отверстие для дверцы и приваривается гайка с шаровым вентилем.

Готовая печь монтируется в гараж или другое помещение на специальный стальной лист. Материала должно хватать, чтобы занять пространство на 50 см больше от дверцы. Вертикальная конструкция имеет свои особенности, но подготовительные работы одинаковые.

Отверстие под вентиль в вертикальных печах делают на 10 см больше. Далее оборудуется воротник на дымоход. Поддувало устанавливают на расстоянии 5-10 см от низа. Выше оборудуют топку. Между загрузочным бункером и поддувалом устанавливают решетки. В окончание устанавливают ручки на дверцы.

Оборудование дымохода для котла из газового баллона

Для работы печки потребуется оборудовать хорошую тягу. Для этого дымоход монтируется на определенной высоте. Это место находится над краем решетки. Также потребуется оборудовать место для сбора влаги. Также потребуется сделать отвод тепла от дымохода.

Методы отвода тепла:

  1. Проводят монтаж горизонтального участка, соблюдая уклон 35 градусов. Дальше дымоход потребуется повернуть вверх и вывести на улицу. На канал устанавливают теплообменник.
  2. Теплый воздух может перенести труба, которая выходят из печи под наклоном. Так увеличивает показатель КПД и длительность горения.

Оборудовав на печи водяную рубашку можно значительно увеличить полезные свойства конструкции. Все особенности и нюансы монтажа можно рассмотреть на специальных чертежах. При этом теплообменник можно оборудовать и на корпусе.

Циркуляция воды в рубашке происходит в принудительном плане с использованием насоса.

При этом диаметр теплообменника должен быть больше диаметра дымохода. Открытые торцы труб придется заварить. Когда вода проходит через рубашку, то нагревается и отдает тепло комнате.

Как сделать печь из газового баллона (видео)

Печь из кислородного или газового баллона представляет собой достаточно простую конструкцию. Собрать такую буржуйку можно своими силами. Главное запастись сварочным аппаратом и болгаркой. Выполнять установку следует, опираясь на расчеты и чертежи.

Примеры буржуйки из газовых баллонов (фото)

Оцените статью: Поделитесь с друзьями!

homeli.ru

буржуйка своими руками, печка из пропанового баллона длительного горения, чертежи

Содержание:

Прошли те времена, когда печь буржуйка использовалась для отопления жилых помещений и дач. Сегодня такими приборами обогреваются разве что гаражи и подсобные помещения.

Оптимальный вариант для изготовления своими руками

Основным недостатком классической буржуйки является ее низкая экономичность, которая выражается в значительном потреблении топлива и быстром остывании после его перегорания. Поэтому в настоящее время применяются ее переделанные варианты. Один из самых популярных способов, как сделать печь из газового баллона – использовать для этого старый газовый баллон. Его размеры бывают разными: миниатюрные модели на 5 литров в этом случае вряд ли подойдут, так как печка будет обладать ограниченными нагревающими способностями.


Что касается баллонов на 12 и 27 литра, то мощности изготовленного из них обогревателя хватает на обслуживание помещений малой площади. Такие приборы в состоянии выдать не более 2-7 кВт тепла: их иногда применяют в качестве походных печек. Чтобы изготовить стационарную буржуйку из газового баллона для гаража или дачи – рекомендуется использовать емкости на 50 литров, высотой 85 и диаметром 30 см. Толщины стенок здесь вполне достаточно, чтобы загружать любое топливо. При этом вес баллона позволяет работать с ним в одиночку.

Также существует вариант с промышленными газовыми резервуарами на 40 литров: при приблизительно одинаковом объеме они обладают меньшим диаметром (25 см), большей высотой и более толстыми стенками. Оперировать баллоном из-под фреона намного сложнее – он и длиннее, и тяжелее бытовой 50-литровой емкости. При наличии соответствующего оборудования его можно укоротить до 70 см: изготовленная таким образом буржуйка будет иметь более толстые стенки. Как результат, на ее разогрев будет уходить больше времени и топлива, однако и остывать печка будет куда дольше.

Изготовление дверец для буржуйки из газового баллона

Существует несколько вариантов обустройства дверец для печи из газового баллона:

  • Готовые изделия литого типа. В продаже имеются готовые модульные конструкции, состоящие из поддувальной и поточной дверцы. Чтобы встроить такой модуль в самодельную печку, в корпусе баллона необходимо вырезать соответствующую по размерам нишу, оснастив ее рамой из сваренных уголков. Литая конструкция крепится на каркас болтами. Герметизация выреза под дверцу осуществляется при помощи небольшого бортика (металлической полосы шириной 10-20 мм), навариваемого на всю протяженность корпуса.
  • Самодельная конструкция. Для экономии средств вместо покупной дверцы иногда используют самодельную конструкцию, изготовленную из вырезанного куска стенки. В этом случае потребуется также наличие петлей. Простейший вариант – купить готовые навесы, и приварить их на поверхность печи из газового баллона своими руками. Народные умельцы изготавливают самодельные петли, используя для этого звенья толстой цепи.


Приступая к работе по изготовлению печки из газового баллона своими руками, важно позаботиться о технике безопасности. Внутри старого изделия может оставаться горючее вещество в жидком или газообразном состоянии: поэтому перед тем, как резать или варить металлическую емкость, снимают редуктор и полностью стравливают остатки газа. Для верности рекомендуется заполнить внутренность баллона водой, и дать ему выстояться на протяжении месяца.

Нужен ли колосник для печи

Наиболее простые чертежи печи из газового баллона своими руками не содержат в себе колосника. В первую очередь это характерно для небольших вертикальных буржуек, внутри которых слишком мало места для дополнительных отделений. Такой вариант печки состоит из корпуса на ножках, одной дверцы и верхнего патрубка для коммутации дымохода. Чтобы повысить уровень теплоотдачи прибора, его стенки с наружной стороны дополнительно оснащаются наваренными стальными полосами. Верхняя часть, кроме дымохода, имеет еще один вырез: если установить на нем крышку, получится удобная плитка для готовки пищи и нагревания воды.


В тех случаях, когда наличие колосника необходимо, горизонтально расположенный баллон внизу дополняется поддоном для накопления золы. Вертикальные модели печки из газового баллона длительного горения более удобны для установки колосника, так как места в них намного больше. Для этого в самой емкости размещается сетка из толстых арматурных прутков: готовые чугунные изделия нужных размеров практически не встречаются. Недостатками подобных конструкций является их быстрое перегорание и сложность ремонта: для этого необходимо старую арматуру вырезать, а новую приварить. Более удобный вариант - приварить внутри печи из пропанового баллона фрагменты толстого уголка или арматуры в качестве подставки: на нее впоследствии монтируется отдельно сваренный колосник.

Способы улучшения теплоотдачи печки из пропанового баллона

Как уже говорилось выше, главным недостатком печи для гаража из газового баллона является ее слабая тепловая эффективность, т.к. значительная часть полученного при горении тепла попросту уходит наружу через дымоход вместе с газами.


Улучшить теплоотдачу самодельной печки можно несколькими способами:

  • Применить дожиг дымовых газов. В этом случае конструкция буржуйки будет напоминать печь «бубафоня» или «слобожанка». Это даст возможность на порядок увеличить КПД прибора.
  • Удлинить дымоходную трубу. При этом часть тепла, выходящего наружу, остается внутри помещения. Для этого трубе сообщается ломанная конфигурация, без горизонтальных участков и отрицательных углов.
  • Использовать дымовой патрубок. На горизонтально расположенный корпус печки из газового баллона на дровах наваривается еще один баллон в вертикальном положении: он будет выполнять роль дымового патрубка. Улучшение теплоотдачи печки здесь достигается благодаря увеличению площади обогревающей поверхности. Условием для того, чтобы избежать попадания дыма в помещение, является наличие хорошей тяги.
  • Обустройство каменки. Такой прием широко применяется в банях, где для дополнительного аккумулирования тепла используется бут. Металлический дымоход оснащается сеткой, в которую и засыпаются камни для отбирания тепла у трубы и передачи его в помещение. При этом на разогрев камней уйдет некоторое время: до этого воздух будет нагреваться с некоторым замедлением. Зато в дальнейшем поверхность трубы не будет обжигать, а нагретые камни будут равномерно обогревать окружающее пространство. Даже после перегорания дров накопленное тепло будет еще некоторое время поддерживать комфортную температуру в помещении.


Подбирая камни для засыпки, рекомендуется отдавать предпочтение круглым речным образцам: желательно, чтобы они имели однородную окраску без всяких вкраплений. Камни другого типа могут быть даже опасными, разрываясь при нагревании, или выделяя вредные для здоровья вещества.

Варианты увеличения скорости нагревания помещения

Для того, чтобы быстрее поднять температуру в комнате, где установлена печка из баллона пропана, можно применить следующие приспособления:

  1. Обычный вентилятор. Его монтируют таким образом, чтобы нагнетаемый воздух обдувал корпус и печную трубу. Народные умельцы нередко идут дальше, оснащая верхнюю часть корпуса баллона сквозными трубами, вваривая их в предварительно оформленные отверстия. На одной из сторон импровизированных каналов устанавливается вентилятор термостойкого типа, способный поддерживать несколько скоростных режимов: это дает возможность регулировать температуру выходящего из труб воздуха.
  2. Вентиляционные отверстия в корпусе. В этом случае дополнительная активизация воздушных потоков осуществляется без применения вентилятора. Чтобы этого добиться, печь из газового баллона на дровах дополнительно «одевают» в специальный корпус, в поверхности которого имеется серия отверстий в верхней и нижней области. Через нижние зазоры происходит засасывание холодного воздуха, который обычно скапливается в районе пола. Обдувая раскаленный корпус, воздушные потоки постепенно нагреваются и выходят через верхние щели в окружающее пространство. Примерно такой же принцип работы применяется в печах «Булерьян» и обогревателях для саун.


Из газового баллона может изготовить простейший котел водяного отопления. Для этого вокруг готовой пиролизной печи из газового баллона обустраивается водяная рубашка: из нее нагретый теплоноситель по трубам подается внутрь батарей. Подобная система обязательно должна иметь расширительный бачок, установленный выше буржуйки и радиаторов. Благодаря ему компенсируются скачки внутреннего давления в отопительном контуре из-за расширения нагревающейся воды. Так как речь идет о примитивном котле без всякой регулировки, случаи закипания воды внутри системы будут происходить довольно часто. Объем расширительной емкости – не менее 10% от общего литража.

Изготовление печи буржуйки из газового баллона своими руками является не очень сложной процедурой. Во время эксплуатации готового прибора следует учитывать тот факт, что температура его корпуса может достигать значительных показателей: это накладывает дополнительные требования к пожарной безопасности обогреваемого помещения.


teplospec.com

Печь-буржуйка для гаража из газового баллона

Наверное, каждый автолюбитель согласится, что работать в гараже приятнее, когда в помещении тепло. Предлагаю простой вариант печной конструкции, типа буржуйка. За основу печи берется старый газовый баллон.

Итак, приступаем к работе:

1. Первым делом нужно обезвредить баллон, чтобы он ненароком не взорвался во время распиливания. К тому же, следует устранить запах. Для этого баллон обжигается на костре, желательно в пустынном месте, поле.



Порядок действий:

— открутить вентиль, стравить оставшийся газ.
— При помощи ножовки по металлу у основания вентиля из латуни сделать неглубокий надрез, в 2 мм.
— Нацелиться, и точно ударить кувалдой по вентилю так, чтобы он откололся.
— Положить несколько поленьев, сверху на них разместить в горизонтальном положении баллон. Обложить его дровами с двух сторон.
— Поджечь дрова. Важно: сделать это со стороны дна!
— Отойти на безопасное расстояние.

Способ проверенный неоднократно, не представляет угрозы. Баллон не взорвется, так как нагревается постепенно, при этом огонь находится снаружи, внутрь он не попадает.

2. Взять обожженный, уже остывший баллон. В верхней части вырезать отверстие для вытяжки.
3. В нижней части основы прорезать 2 проема: топку и зольник. Оставшиеся куски металла не выбрасывать, они пойдут на изготовление дверок.


4. Подготовить колосниковую решетку. Можно купить или изготовить самостоятельно из подручных материалов, как в нашем случае.

Чтобы решетка получилась нужного диаметра, из бумаги вырезать шаблон, соответствующий параметрам основания. Наложить трафарет на колосниковую решетку, очертить его контур, используя краску, маркер. Когда уберете лист бумаги, видно, что является лишним, подлежит обрезке.

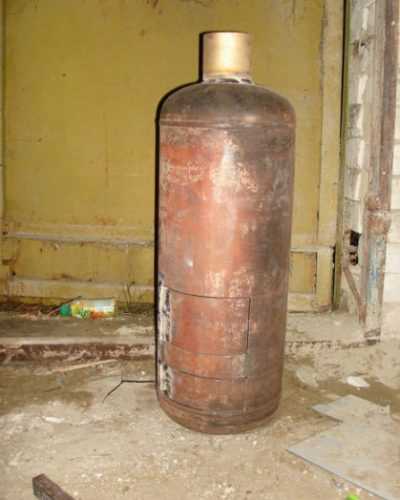

5. Приварить дверцы к обеим камерам, вырезанным ранее.

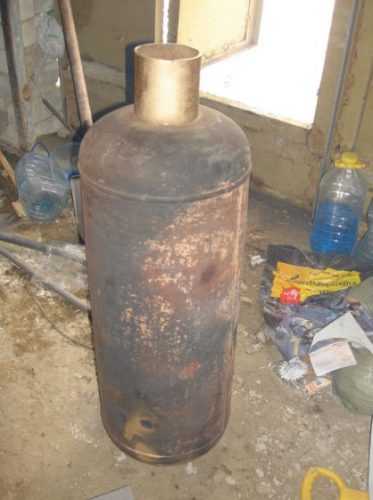

6. Подготовить дымоходную трубу и вварить ее в отверстие в верхней части буржуйки.

Печь для гаража из старого газового баллона готова. Для ее прогревания требуется не более 20 минут. В качестве дров советую использовать старые оконные рамы из дерева, которые выкидывают в большом количестве. Такие дрова получаются сухими, хорошо и быстро разгораются.

После недолгой эксплуатации печи, решил ее усовершенствовать – приспособить для согревания чайника. Для этого в верхней части вырезал проем, установил задние тормозные барабаны от машины. Получилась своеобразная конфорка.
Теперь результат работы меня полностью удовлетворил.

Автор; Евгений Зайцев          Светлый, Саратовская область

xn--100--j4dau4ec0ao.xn--p1ai

Буржуйка из баллона своими руками в гараж (14 фото)

Оригинальную печь буржуйку из баллона сделал для своего гаража умелец Вячеслав Крылов, чтобы обогреть помещение площадью 35 квадратных метров ему достаточно растопить печь и через 30 — 40 минут в гараже + 20 градусов.

Рассмотрим подробнее конструкцию самодельной буржуйки и её пошаговое изготовление.

Материалы:

  • Газовый баллон на 50 литров.
  • Металлический уголок, полоса.
  • Листовой металл.
  • Труба сечением 89 мм (на дымоход).
  • Трубы 40 мм (для теплообменника).

На фото показаны основные этапы изготовления буржуйки.

В баллоне вырезаны отверстия для топки и зольника, установлены колосники, верхняя часть баллона срезана, на её место приварена ровная горизонтальная площадка чтобы можно было поставить чайник или сковородку.

Чтобы увеличить объём топки и в неё влезали дрова подлиннее, к баллону приварен короб.

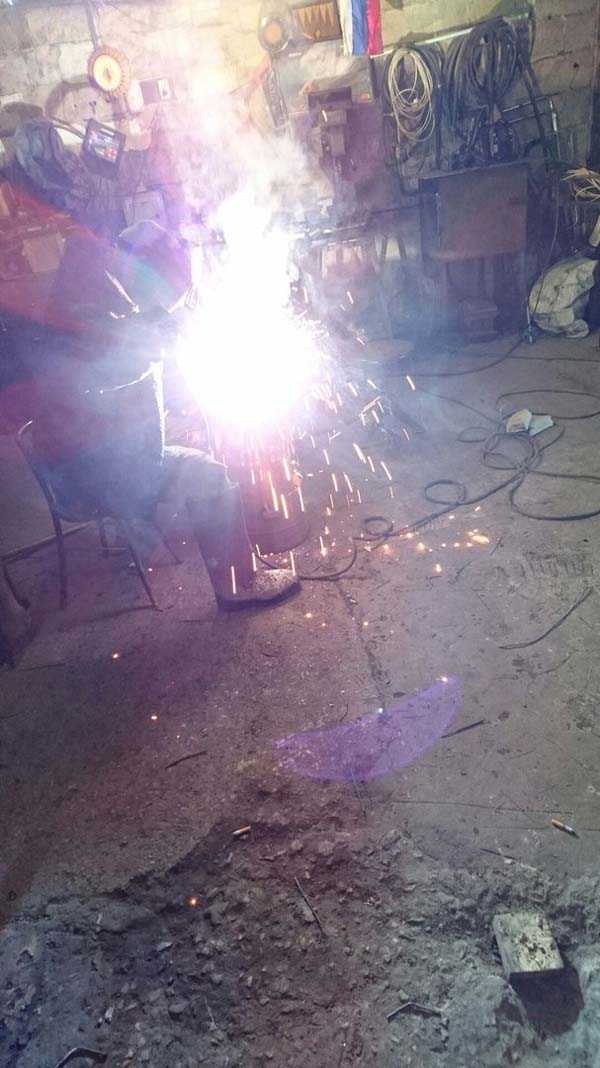

Сварочные работы.

Ножки приварены.

Дымоход сделан из трубы диаметром 89 мм. В трубе дымохода сделан узел для чистки сажи, процесс чистки следующий:

  • Откручиваем заглушки.
  • Берём ёрш и вставляем его в шуруповёрт.
  • Чистим трубы за 5 минут.

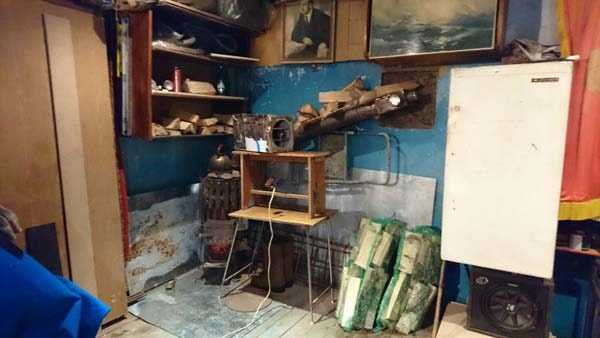

Вот так печь стоит в гараже.

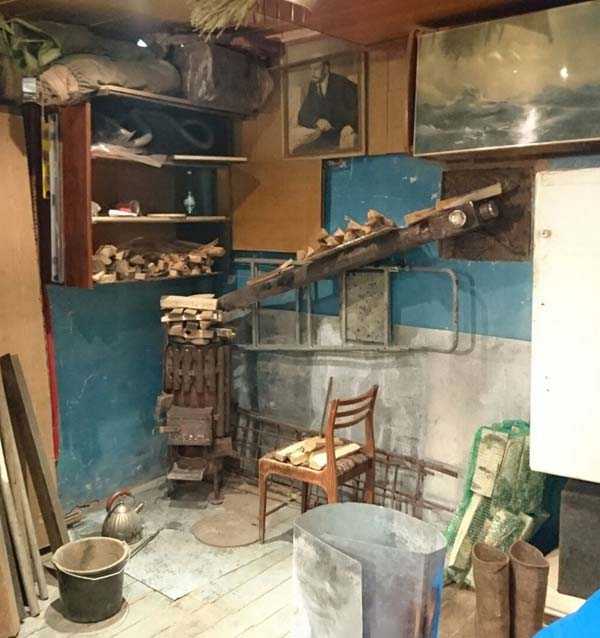

В помещении труба дымохода проходит под наклоном.

За час работы печки, гараж прогревается до + 25 градусов.

Чтобы увеличить КПД, буржуйку по кругу обварил трубами, получился воздушный теплообменник, если на него направить вентилятор, то процесс отдачи тепла увеличивается ещё больше.

Автор самоделки: Вячеслав Крылов.

Рекомендуем ознакомиться ещё с одной интересной конструкцией буржуйки из баллона с принудительным обдувом.

Популярные самоделки из этой рубрики

Как сделать электроплитку из подручных материалов...

Как сделать буржуйку из газового баллона...

Буржуйка для гаража с принудительным обдувом...

Печь для бани своими руками из металла...

Печь ракета своими руками (39 фото)...

Буржуйка в гараж

Печь из колёсных дисков на дровах и отработке...

Самодельная буржуйка для гаража...

Самодельная печь буржуйка с теплообменниками...

Печь из газовых баллонов своими руками...

Буржуйка из газового баллона своими руками...

Печка из бочки 200 литров: схема, чертежи, фото, в...

sam-stroitel.com

Отправить ответ

avatar
  Подписаться
Уведомление о
