Котел на отработанном масле с водяным контуром своими руками

Печи, сжигающие жидкое топливо, известны ещё с начала прошлого века. Правда, тогда они служили в основном для нужд промышленности. В быту же агрегаты, работающие на дизеле или мазуте, получили широкое распространение в 60–80 годы. Именно в то время продукты нефтепереработки можно было покупать за копейки или же вообще доставать бесплатно. Несмотря на значительное подорожание энергоносителей, так же дёшево отапливать свой дом можно и сейчас. Можно сказать, что горючее для этого лежит просто под ногами, а точнее, на каждом автосервисе. Слитое отработанное масло горит не хуже дизтоплива, к тому же владельцы мастерских отдают его практически даром. Кстати, котёл для его сжигания необязательно покупать. Простой и надёжный агрегат с водяным контуром можно построить своими руками, используя материалы, которые найдутся у каждого хозяина.

Устройство и принцип действия котла, использующего отработанное масло

Самодельный котёл отопления, работающий на отработанном автомобильном масле

Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.

Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.

Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива

В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.

Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.

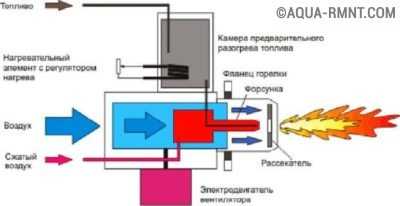

Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции

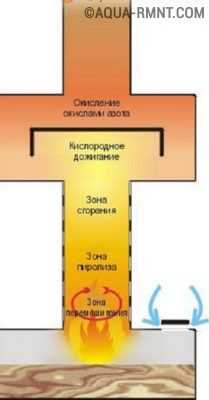

Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.

Читайте также нашу статью об изготовлении печки-буржуйки на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.

Бытовая масляная печь

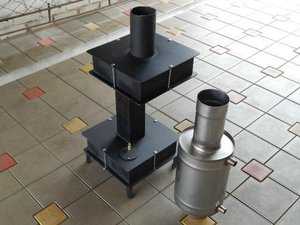

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности.

Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

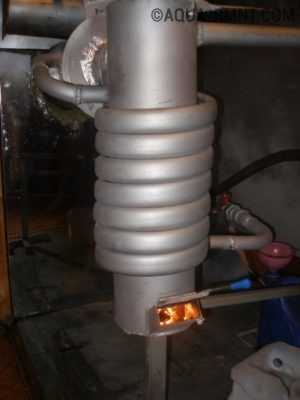

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.

Обратите внимание на материал, в котором рассматриваются варианты обогревателей для гаража: https://aqua-rmnt.com/otoplenie/bani-i-garazh/kakoj-obogrevatel-luchshe-dlya-garazha.html.

Изготовление котла, работающего на отработанном топливе

По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.

Чертежи отопительных агрегатов

Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.

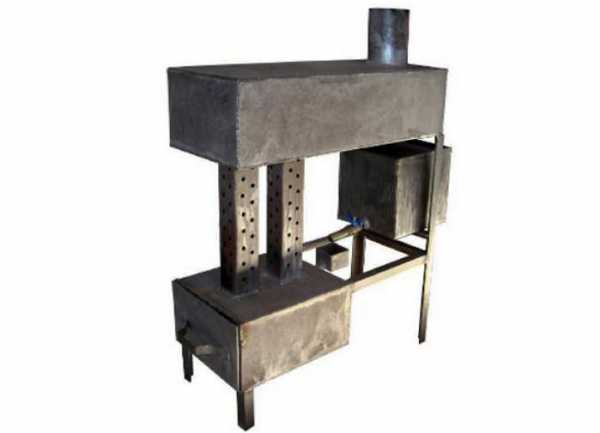

Двухобъёмный

Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.

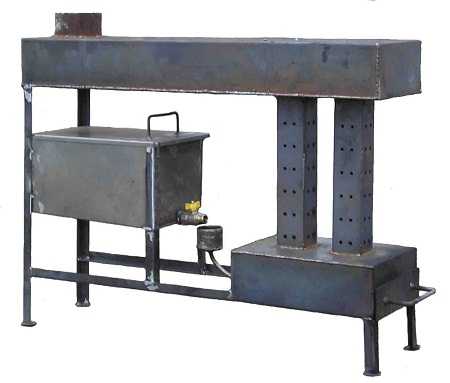

Чертёж двухобъёмного котла с прямоугольными рабочими камерами

Чертёж цилиндрического двухобъёмного котла

Нижний отсек одновременно является ёмкостью для горючего, испарителем и зоной первичного горения. Для заливки топлива, розжига и регулирования притока воздуха на его верхней плоскости вырезано отверстие, которое можно полностью или частично перекрывать при помощи лючка поворотного типа. Снизу печка оборудована ножками, которые обеспечивают устойчивость конструкции и создают зазор между её днищем и полом.

Схема котла с открытой камерой сгорания

В верхнюю плоскость топочного отсека вварена труба с отверстиями. Этот полый цилиндр представляет собой дожигающую камеру. В ней происходит пиролизное разложение и сгорание испаряющегося топлива (вторичное дожигание). На верхнем срезе перфорированной трубы смонтирована практически такая же ёмкость, как и снизу. Перегородка, которая разделяет её внутреннее пространство на две зоны, снижает скорость продуктов горения и обеспечивает полноту их окисления соединениями азота. Кроме того, верхняя камера является ещё и теплообменником, который работает как инфракрасный и конвекционный нагреватель.

Смонтированная на верхнем модуле дымовая труба создаёт необходимую тягу и отводит остаточные продукты сгорания наружу. Чтобы обезопасить процесс доливки отработки в нижний бачок, к нему приваривают трубку, соединённую с отдельной ёмкостью. Залитое в печку масло поджигают при помощи ветоши, смоченной в бензине или керосине. После этого лючком регулируют приток воздуха в зону первичного горения.

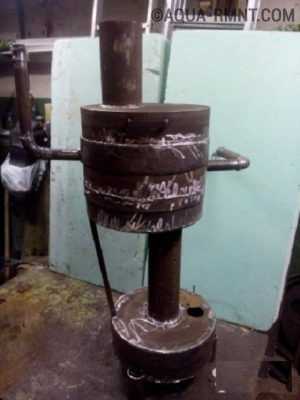

Установив на вертикальной трубе водяную рубашку или контур, получают котёл, который можно с успехом использовать в системах отопления или горячего водоснабжения. При этом важно оставить зазор до перфорированного цилиндра не менее 50–70 мм, чтобы обеспечить свободный приток воздуха в зону вторичного горения.

С пламенной чашей

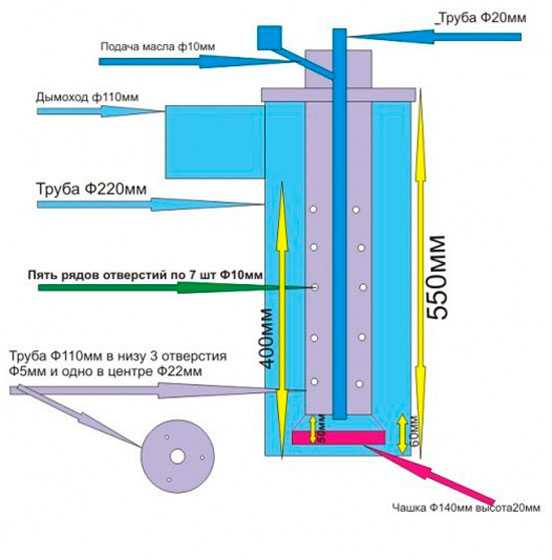

Чертёж простого котла с пламенной чашей приведён ниже. Его размеры обеспечивают тепловую мощность около 15 кВт. При этом требуется не более 1.5 литра использованного автомобильного масла в час. Воздух в зону горения поступает с помощью небольшого вентилятора или турбины. Подача отработанного топлива происходит порционно, для чего бак с маслом оснащается вентилем, которым можно регулировать количество горючего или полностью прекратить его подачу.

Чертёж котла с пламенной чашей

Для дожигания паров отработки центральная труба оснащается системой отверстий и прорезей. Благодаря такой конструкции, вокруг пламенной чаши происходят такие же процессы, как и в двухобъёмной печи. Горючие газы удаляются через дымоход, установленный в верхней части камеры сгорания. При его обустройстве следует избегать резких поворотов и углов, а высота дымовой трубы должна составлять не менее 4 м. Это обеспечит тягу, достаточную для удаления продуктов горения и обеспечит безопасную эксплуатацию отопительного агрегата.

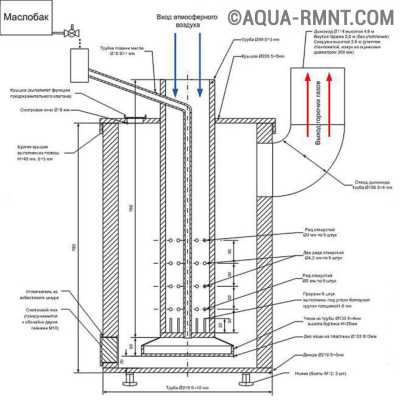

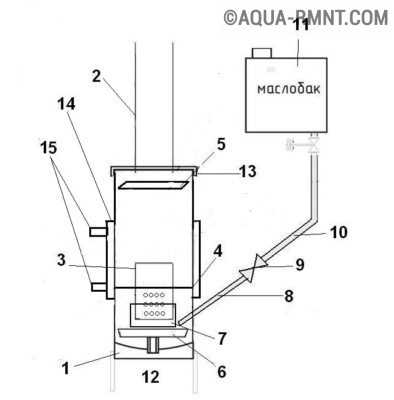

Схема котла, изготовленного из газового баллона

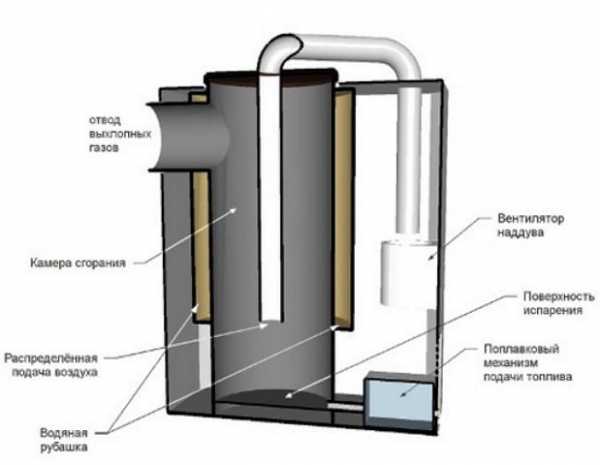

Печь с пламенной чашей представляет собой закрытое устройство с принудительной подачей воздуха. Это способствует безопасности эксплуатации, а также даёт возможность легко и просто обустроить водяную рубашку. На схеме показан рабочий проект описанного выше котла, в качестве корпуса которого можно использовать бытовой газовый баллон.

Необходимые материалы

Для изготовления водяного отопительного котла с пламенной чашей понадобится не только ёмкость для изготовления корпуса, но и другие материалы (позиции на представленной выше схеме и в списке соответствуют друг другу).

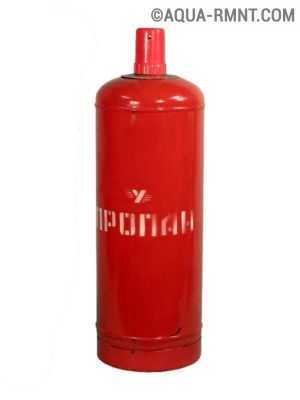

  1. Пропановый баллон объёмом 50 литров.
  2. Металлическая труба Ø100 мм толщиной 2–3 мм для изготовления дымовой трубы.
  3. Железная труба Ø100 мм толщиной 5–6 мм, которая понадобится, чтобы сделать горелку.
  4. Стальной лист толщиной не менее 5 мм для разделения камеры сгорания и испарительной зоны.
  5. Металлический лист толщиной 3–4 мм для изготовления козырька, предназначенного для снижения скорости газов.
  6. Тормозной диск диаметром не менее 20 см от любого автомобиля.
  7. Соединительная муфта (та же 100-мм труба, только разрезанная по всей длине) длиной 100 мм.
  8. Стальная труба Ø15 мм для подачи масла к чаше.
  9. Шаровой кран размером ½ дюйма.
  10. Топливный шланг из маслостойкого огнеупорного материала.
  11. Бак для отработки любого типа.
  12. Уголок или стальной профиль для изготовления ножек.
  13. Крышка из стали толщиной 4–5 мм.
  14. Стальной лист толщиной не менее 3 мм для изготовления водяной рубашки.
  15. Патрубки с резьбой Ø2˝ для присоединения котла к системе отопления.

Не забудьте и о том, что для защиты от коррозии и улучшения внешнего вида котёл необходимо будет покрасить, поэтому купите преобразователь ржавчины, грунтовку, растворитель и эмаль для работы по металлу. Кроме того, для герметизации соединений понадобятся уплотнительные материалы — сантехнический лён и специальная паста.

Форма, толщина и размеры газового баллона делают его отличной заготовкой для изготовления котла на отработке

Инструменты для работы

В процессе работы над котлом понадобится разнообразный электрический и ручной слесарный инструмент. Вот список того, что потребуется достать из закромов, приобрести, или занять у друзей:

  • сварочный аппарат — лучше всего использовать трансформаторный агрегат постоянного тока или инвертор, поскольку предъявляются высокие требования к качеству сварных швов;
  • электрическая дрель и набор свёрл для работы по металлу;
  • угловая шлифовальная машина и два диска — отрезной и зачистной. Разумеется, эти расходники должны предназначаться для резки стали;
  • плашки для нарезания резьбы на трубах;
  • электрический наждак;
  • ключ газовый;
  • рулетка;
  • металлическая линейка;
  • чертилка из высокоуглеродистой стали для разметки деталей перед их порезкой.

Поскольку придётся сверлить большое количество отверстий, обязательно надо подготовить ёмкость с водой для охлаждения инструмента. Кроме того, надо обеспечить безопасность сварочных работ, поэтому нелишне будет запастись огнетушителем.

Вам также может быть интересен материал, в котором описан процесс изготовления печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html

Инструкция по изготовлению котла на отработке своими руками

  1. Поскольку даже в пустом газовом баллоне может оставаться взрывоопасная смесь из паров пропана и воздуха, резать его болгаркой или сверлить можно только после полного опорожнения. Для этого необходимо газовым ключом отвернуть и снять вентиль. Затем ёмкость переворачивают вверх тормашками и сливают конденсат. Учтите, что эта жидкость отлично горит и обладает чрезвычайно едким запахом, поэтому работайте очень аккуратно. После вытекания жидкости заготовку возвращают в исходное положение и через верхнее отверстие наполняют водой — она полностью вытеснит остатки газа. После этого жидкость можно слить и проводить любые работы, не опасаясь возгорания или взрыва.
  2. При помощи угловой шлифмашины в баллоне вырезают проёмы шириной в треть диаметра. Если мерить по окружности, то их длина равняется 315 мм. Высота нижнего окна — 200 мм, а верхнего — 400 мм. Между проёмами необходимо оставить перемычку шириной 50 мм. Работу надо выполнять аккуратно, не допуская смещения диска, поскольку вырезанные металлические сектора пойдут на изготовления люков.

    Подготовленные проёмы

    Обратите внимание! Увеличенный размер верхнего окна нужен для того, чтобы в случае необходимости перевести котёл на твёрдое топливо. Если же такой необходимости нет, то будет достаточно нижнего проёма. К слову, в этом случае облегчается монтаж кожуха водяной рубашки.

  3. К люку, который получился при формировании проёма теплообменника, приваривают петли и задвижку, после чего деталь возвращают на место.
  4. Из 4 мм стального листа по внутреннему диаметру баллона, который равняется 295 мм, вырезают кольцо. Отверстие, которое в нём надо сделать, должно соответствовать внешнему диаметру трубы для изготовления горелки (в нашем случае — 100 мм). Этот элемент послужит перегородкой между зоной горения и теплообменником.

    Изготовление перегородки и её подгонка по месту

  5. От стальной толстостенной трубы Ø 100 мм отрезают заготовку длиной 200 мм.

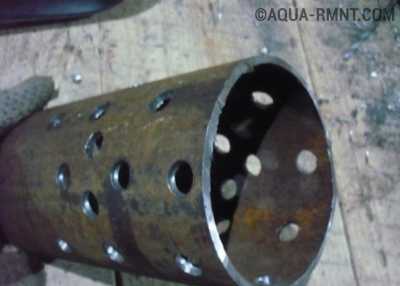

  6. В нижней части детали делают сверления Ø12 мм на высоту 95 мм. Расстояния между отверстиями не должны превышать 40 мм — это позволит равномернее распределить поток газа на выходе из горелки.

    Отверстия в горелке должны обеспечивать равномерный поток горящих газов во всех направлениях

    Если кромки отверстий тщательно обработать напильником, то это даст возможность длительное время обходиться без их чистки. Эта особенность связана с уменьшением шероховатости — частичкам сажи и грязи попросту не будет за что зацепиться.

  7. На горелку устанавливают вырезанное ранее кольцо и приваривают его непосредственно над отверстиями.

    Установка перегородки на горелку

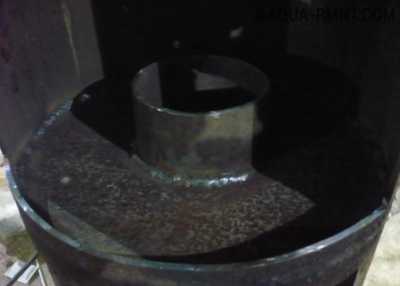

  8. Перегородку устанавливают между проёмами, на уровне верхнего среза камеры сгорания. Таким образом, в нижней части теплообменника будет сформирована ступенька, необходимая для удержания золы в случае работы котла на дровах.

    Монтаж узла, разделяющего камеру сгорания и теплообменик

  9. Для изготовления чаши-испарителя можно использовать любую толстостенную ёмкость, желательно из жаропрочных сплавов. Как нельзя лучше для этих целей подходят чугунные тормозные диски от легковых автомобилей. Технологические отверстия в заготовке надо заварить. Для этого из стального листа вырезают две круглых детали, одна из которых будет дном, а вторая — колпаком. В крышке прорезают отверстие под соединительную муфту и окно для подачи отработки.

    Отверстия в тормозном диске необходимо заглушить

  10. 150 мм отрезок стальной трубы разрезают «болгаркой» вдоль, после чего немного раздвигают стенки, увеличивая щель до 4–5 мм. Это позволит снимать чашу для очистки от остатков сгоревшего топлива.

    Чаша с приваренным днищем

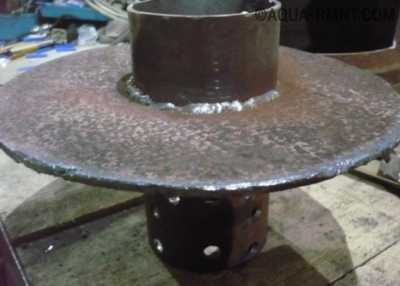

  11. К автомобильному диску приваривают днище, крышку и муфту, после чего узел устанавливают на горелку.

    Муфта обеспечивает плотное присоединение чаши к горелке

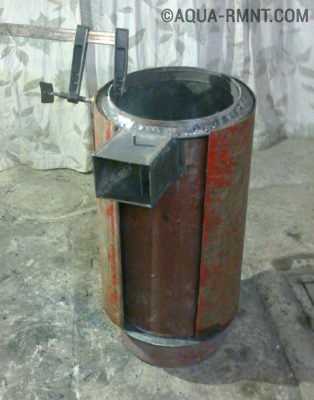

  12. Из стального листа вырезают полосу размерами 400х640 мм, два полукольца с наружным диаметром 305 мм и внутренним — 299 мм и две полоски шириной 30 мм. С их помощью вокруг баллона формируют кожух водяной рубашки, обваривая всё сплошным швом.

    Монтаж водяной рубашки

  13. В верхней и нижней части кожуха прорезают круглые отверстия диаметром не менее 40 мм и при помощи сварки монтируют патрубки подачи и отвода теплоносителя.
  14. Изготавливают крышку котла, в которую врезают дымовую трубу. Устанавливают крышку на котёл.
  15. В боковой стенке баллона делают отверстие, в которое под углом вводят трубу для горючего. Её нижний край срезают под углом, после чего получившийся излив устанавливают над окном подачи масла. После регулировки длины вылета, топливную магистраль необходимо приварить к котлу.

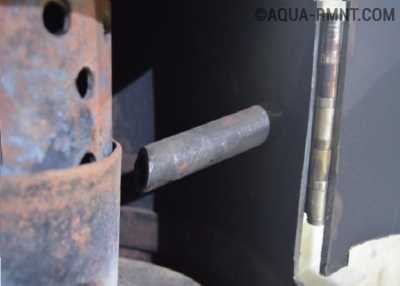

    Установка топливной магистрали

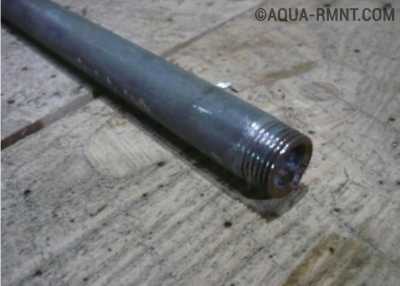

  16. Нарезав на трубе для отработки резьбу, монтируют шаровой кран и присоединяют бачок для горючего.

    Чтобы подсоединить к трубе шаровой кран, на ней нарезают резьбу

Выполнять проверку работоспособности котла можно не дожидаясь врезки в отопительную систему. Для этого в топливную ёмкость наливают отработку и открывают шаровой кран, пока масло не распределится тонким слоем по днищу диска. Сверху наливают небольшое количество керосина и поджигают. Подачу горючего регулируют, ориентируясь по скорости его вытекания и уровню в топочной чаше.

Видео: Изготовление отопительного котла из газового баллона

Обвязка. Дублирование печи на отработке электрическим агрегатом

Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.

Учитывая высокую опасность отопления жидким горючим, монтаж котла лучше всего выполнять в отдельном помещении с хорошей вентиляцией. Подиум под агрегат бетонируют или укрывают металлическим листом, который будет выступать за его контуры не менее чем на 1 метр. После установки котёл выравнивают по отвесу и только после этого приступают к подключению.

Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.

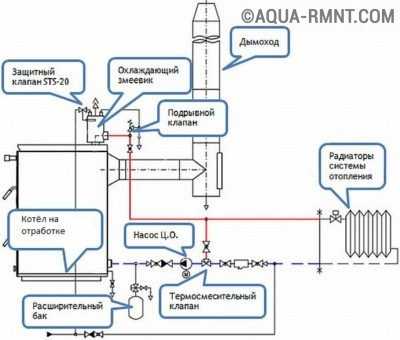

Схема обвязки котла, работающего на отработанном масле

Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.

Выполняя подключение котла, на обратной и подающей магистрали устанавливают запорные вентили. Это даст возможность снять агрегат для ремонта без необходимости удаления теплоносителя из системы.

Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.

Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.

Несмотря на все минусы, в любом случае включение котлов в каскад способствует повышению надёжности системы. Если же учитывать, что один из агрегатов будет периодически или регулярно работать на отработанном автомобильном масле, то это позволит ещё и неплохо сэкономить.

Видео: Автоматизированная работа агрегата с водяным контуром

Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

подробные чертежи и видео для изготовления своими руками

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка: быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления.

Конструкция на отработке и принцип действия

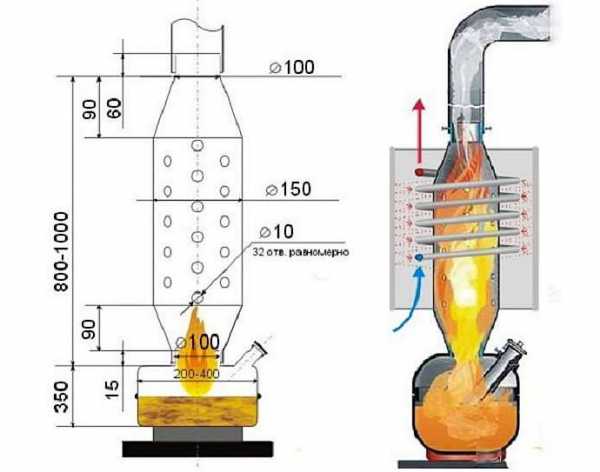

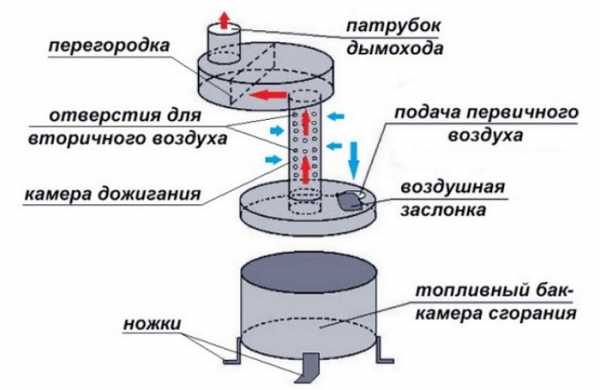

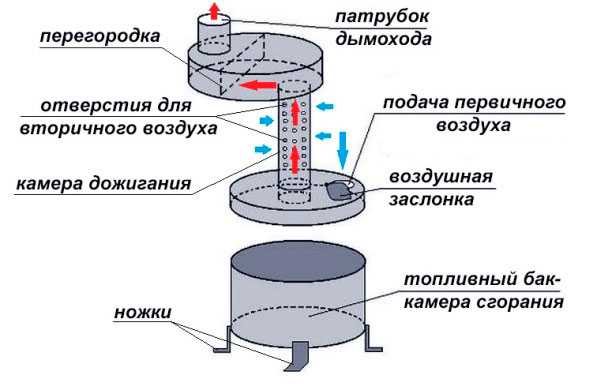

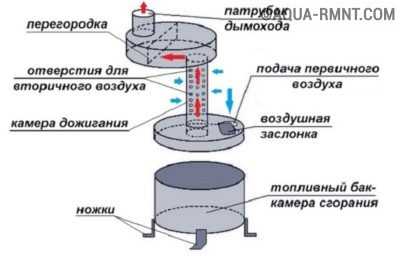

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

Достоинства печи:

  • печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
  • простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
  • дешевое доступное топливо;
  • эффективный и быстрый разогрев;
  • небольшие размеры.

Недостатки:

  • печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки;
  • печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

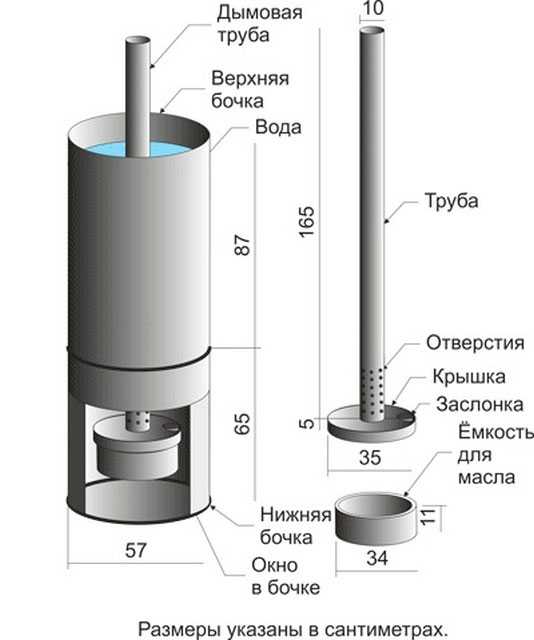

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

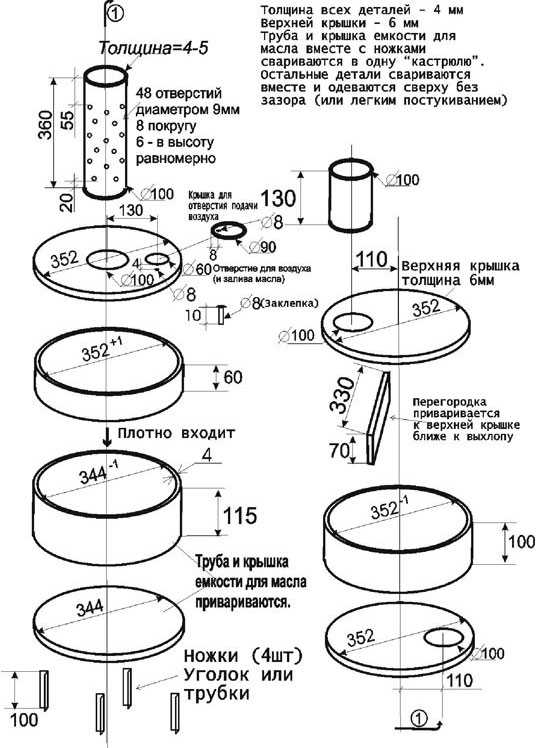

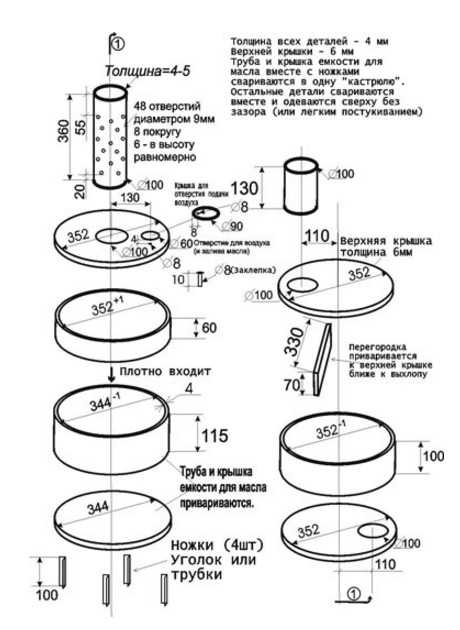

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу.
    Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.
Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

gidpopechkam.ru

Как сделать простую печь на отработке масле своими руками из баллона?

Масляная отработка из двигателя и других устройств является очень популярным топливом для обогрева гаражей и даже домов. Использование вторсырья с пользой всегда приятно. А в случае, когда этот вопрос касается энергоресурсов для обогрева это еще и выгодно. Роль «первой скрипки» в этой ситуации выполняет печь на отработке своими руками. Другие названия этого устройства – тепловая пушка, теплогенератор и калорифер.

В качестве топлива можно использовать любое горючее масло. Дизельное, машинное, трансмиссионное, растительное, кондитерское. Абсолютно любое. Печь работающая на отработанном масле с водяным контуром также делается из вторсырья: куски металла, старый кислородный или газовый баллон или обрезки труб разного диаметра. Задача данной статьи рассказать о том, как устроены такие печи, и как сделать подобный агрегат самостоятельно.

Преимущества печей на отработанном масле

Среди автомобилистов печь на отработанном масле своими руками достаточно популярна. Она хорошо обогревает небольшие помещения с небольшими требованиями к эстетике и чистоте. Данный агрегат отлично подойдет для гаража, мастерской, небольшого дачного домика и прочих подобных строений.

Самодельные печи на отработке обладают следующими положительными сторонами:

  • низкая себестоимость и простота конструкции;
  • низкие требования к качеству горючих материалов;
  • хорошие показатели теплоотдачи;
  • периодические растопки в зимнее время никоим образом не сказываются на самом агрегате;
  • компактность и мобильность;
  • нет необходимости в сложной установке.

Для надежной и бесперебойной работы такой печи для гаража, нужен только хороший дымоход.

К минусам этого устройства можно отнести низкий КПД и неприятный запах паров масел, который возникает во время некоторых режимов работы. Стоит упомянуть и о появлении пятен на полу или одежде, которые появляются во время непосредственного контакта с отработкой. Впрочем, сделать печь на отработке с наддувом более эффективной вполне по силам любому мастеру-самоучке, как это сделать мы расскажем далее.

Стандартная конструкция печки сделана таким образом, чтобы греть воздух. Для того чтобы обеспечивать теплом жилище, печь в таком исполнении используется редко: сжигается кислород от раскаленных металлических стенок, сушится воздух. Но для обогрева технических или производственных помещений данная конструкция подходит идеально из-за ее способности быстро поднять температуру в помещении. Такие печи часто можно встретить в гаражах, автомойках, теплицах, складах и прочих производственно-технических помещениях.

Конструкция и принцип действия масляной печи

Конструкция выглядит как два бачка, верхний и нижний, соединенные перфорированной трубой. Они смещены относительно поперечной оси друг друга. Многие считают, что бачки в идеале должны быть цилиндрической формы, но на практике выяснилось, что прямоугольные абсолютно им не уступают. Для того что конструкция была установлена на пол, в ее устройстве предусмотрены ножки. Устройство печи изображено на схеме ниже:

Принципом работы аппарата является пиролизное сжигание тяжелого топлива. Многие знают, что машинное масло воспламеняется при достаточно высоких температурах, и для сжигания в домашних условиях потребуется обратить его в пары. Чтобы создать данный эффект потребуется заполнить отработкой нижний бак через отверстие где-то наполовину, после чего разжигать. Но для этого понадобится легкое топливо вроде растворителя или бензина.

Во время горения бензина отработка нагревается и начинает испаряться, в результате чего пары воспламеняются и печь начинает «работать». Нижний бак является первичной камерой сгорания, там топливо частично сгорает благодаря подаче через отверстие воздуха. Для регулировки интенсивности процесса служит специальная заслонка, при помощи которой частично перекрывается поток воздуха. Максимальный расход топлива 2 л/ч, в режиме поддержки температуры – 0,5 л/ч.

Печка на отработке своими руками оборудуется вертикальным газоходом, на котором есть большое количество отверстий для прохода вторичного воздуха. Продукты горения, которые попадают в перфорированную трубу вперемешку с парами отработки хорошо в ней и внутри верхнего бачка дожигаются. После этого дымовые газы выходят из печи через патрубок дымохода, огибая перегородку. Их температура довольно высокая, и для того чтобы уберечь большую часть тепла вместе с газами, рекомендуется провести следующие действия:

  • дымоход проложить вдоль стены через все помещение, сделав уклон в сторону печи, это проверенный метод, стенки трубопровода обладают хорошей теплоотдачей;
  • смонтировать водяной контур, экономайзер, сразу за патрубком, подключив к нему небольшой бак, аккумулятор, и пару радиаторов отопления.

С водяным контуром масляная печь может работать только в постоянном режиме. Если же предполагается ею пользоваться лишь периодически, то в качестве теплоносителя рекомендуется использовать антифриз. Таким образом, можно повысить КПД с 40% как у буржуйки, до вполне серьезных 50-55%.

Какие материалы и инструменты нужны?

Любой мастер обладающий навыками работы со сварочным аппаратом, может легко и быстро сделать печь своими руками. Для начала нужно сделать заготовку материалов сверяясь с чертежами печи на отработанном масле.

Действуя по такой подробной инструкции, как сделать печь, остается только собрать заготовленные детали. Для выполнения работ понадобится стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • болгарка;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

После того как сборка окончена, обязательно нужно проверить герметичность обеих емкостей и качество сварочных швов, так как со временем отработка способна просочится сквозь мельчайшие поры и дефекты. Самостоятельно выполнить эту операцию достаточно легко, есть много методов. Можно намылить стыки, а внутрь баков подать сжатый воздух, либо промазать швы керосином и визуально определить дефекты.

Для обогрева помещения средней площади, мощность масляной печи требуется увеличивать, конструкции описанной выше будет недостаточно. Используя подобный метод, мощность невозможно наращивать бесконечно, но все-таки варианты существуют. К примеру, печь оборудованная двумя камерами дожигания выдвижной топкой и отдельным топливным баком, что показана ниже:

Как сделать печь для сжигания отработки из трубы?

Если корпус уже готов изготовление печи упрощается. Принцип работы этого устройства основывается на испарении в плазменной чаше. Она способна выдать до 15 кВт тепла (дает обогрев площади около 150 м2). Увеличить теплоотдачу, внеся какие-либо изменения конструкции (увеличения подачи воздуха или объема печи) невозможно, можно нарушить тепловой режим, получив большее количество чада, взамен большего количества тепла, а это небезопасно.

При наличии навыков работы со сваркой, можно самостоятельно сделать из трубы печь работающую на отработанном масле. Инструкция, как сделать печку на отработанном масле:

Изготавливаем корпус:

  1. Понадобится толстостенная труба диаметром 210 мм, толщиной стенок 10 мм и высотой 780 мм.
  2. Из 5 мм листовой стали вырезается дно диаметром 219 мм и привариваем его с одной стороны.
  3. К дну приваривают ножки (для их изготовления могут подойти болты).
  4. От дна на расстоянии около 70 мм делается смотровое окошко. Оно будет служить для отслеживания горения и разогревать чашу на «старте». Размеры делаются исходя из личных предпочтений удобства. Дверца делается из вырезанного куска трубы, приварив прежде тонкий буртик. Закрываться все же должно герметично, для этого по периметру дверцы прокладывается асбестовый шнур. Так же можно воспользоваться печным литьем, в этом случае размеры окошка должны вырезаться под него, крепится оно будет на болтах прямо к корпусу, наличие асбестового шнура обязательно и в данном случае.
  5. Трубу для отвода дыма приваривают с противоположной стороны, отступив от верха 7-10 см. Ее делают трубы диаметром 108 мм и толщиной стенок 4 мм.

Делаем крышку:

  1. Из 5 мм листа металла вырезается круг 228 мм в диаметре.
  2. Из полосы шириной 40 мм и толщиной 3 мм по краю приваривается бортик.
  3. В центре крышки делается отверстие диаметром 89 мм, сбоку делается еще одно отверстие диаметром 18 мм, оно будет служить еще одним смотровым окошком. Для него
    делается крышка, которая одновременно будет служить предохранительным клапаном.
  4. Для подачи топлива и воздуха делается труба.
  5. Для этого понадобится труба диаметром 89 мм, с толщиной стенок 3 мм и высотой 760 мм.
  6. По окружности высверливаются 9 отверстий диаметром 5мм, на расстоянии 50 мм от края.
  7. Еще два ряда отверстий диаметром 4,2 мм делается на 50 мм выше этих отверстий, по 8 отверстий ряд.
  8. Отступив еще 50 мм делается 4 ряд отверстий по 3 мм в диаметре, количеством 9 штук.
  9. При помощи болгарки нарезаются прорези толщиной 1,6 мм и высотой 30 мм, они должны располагаться с этой же стороны. По окружности их должно быть 9 штук.
  10. С другого конца трубы вырезается отверстие диаметром 10 мм, на расстоянии 5-7 мм от края.
  11. В полученное отверстие вставляется труба подачи топлива, диаметром 10 мм и толщиной стенок 1 мм. Она должна заканчиваться на одном уровне с трубой подачи воздуха. От расположения емкости с топливом зависят длинна и угол изгиба.
  12. Готовая труба подачи воздуха и топлива приваривается к крышке. Ее выставляют таким образом, чтобы она не доставала до дна корпуса 120 мм.

Далее делаем чашу для топлива:

  1. Отрезается кусок длиной 30 мм от трубы диаметром 133 мм и толщиной стенок 4мм.
  2. Круг диаметром 219 мм вырезается из стального листа 2 мм.
  3. Приваривается к куску трубы, это и будет чаша для подачи топлива.
  4. Сборка.
  5. Чаша монтируется внутрь корпуса на расстоянии 70 мм от дна. Таким образом будет возможность наблюдать и разжигать ее из нижнего смотрового люка.
  6. Устанавливаем крышку с устройством подачи топлива/воздуха.
  7. Монтируется дымоход на дымовой патрубок. Им служит труба диаметром 114 мм, толщиной стенок 4 мм и высотой не менее 4-х метров. Часть остающаяся в помещении можно не изолировать, а та часть которая будет выходить на улицу лучше утеплить. Дымоход должен иметь строго вертикальное положение, любые наклонные участки исключаются.
  8. Испытания можно проводить после того как установлен масло-бак. Для этого в чашу ставится немного бумаги, которая заливается горючим и поджигается. Как только бумага почти окончательно прогорела, отрывается подача масла.

Данный чертеж печи работающей на отработке неспроста дан с таким подробным указанием материалов. Именно такие детали и нужно использовать. Результатом работы такой печи с расходом топлива 1 – 1,5 л/ч, можно обогреть помещение площадью 150 м2.

Особенности масляной печи с наддувом

Обогреть частный дом площадью 100 м2 поможет печь, работающая на отработке, в конструкцию которой встроена принудительное нагнетание воздуха в зону горения. Данные преимущества очевидны:

  • повышенная мощность;
  • высокий КПД сжигания топлива;
  • увеличить КПД использования тепла можно с помощью автоматизации устройства;
  • экономичность.

Сделать такую печку на отработке несколько сложнее, кроме этого данная конструкция напрямую зависит от стабильности электроснабжения. В районах, где нередки случаи отключения электричества, понадобятся особые меры для обеспечения бесперебойного электроснабжения при помощи генераторов.

Самодельная печь с наддувом, работающая на отработке, это закрытый цилиндрический сосуд, внутри которого располагается знакомая нам камера дожигания, которая выглядит как труба с отверстиями. В нижней части конструкции располагается дверца открывающая доступ к топке и розжигу. К верхней части цилиндра приварен дымоходный патрубок, а при помощи обычной врезки сквозь боковую стенку или верхнюю крышку, принудительная подача воздуха в виде трубы с отверстиями.

На дне сосуда располагается топливо (отработка), которое подается автоматически во мере потребления. Методы подачи могут быть самыми разнообразными: при помощи поплавкового механизма или из емкости с помощью погружного механизма, все зависит от личных предпочтений. На рисунке изображена схема печи с нагнетанием воздуха, водяной рубашкой и топливоподачей при помощи поплавкового клапана.

При помощи небольшого количества растворителя или бензина отработка разжигается на дне емкости, после включается нагнетатель вентилятор. Как только топливо прогреется, оно начинает выделять пары, которые сжигаются с избытком кислорода. Как результат образуется мощный факел пламени, который распространяется по всем направлениям как видно на фотографии.

Совет. Эта конструкция отличается одной особенностью: из-за сильного пламени очень сильно раскаляется дно сосуда. В случае необходимости обогрева одного помещения, Снаружи напротив данной зоны устанавливают обдувающий вентилятор. В случае, когда требуется отапливать целый дом, печь снабжается водяной рубашкой.

Продукты горения, выходящие из емкости печи могут достигать довольно высокой температуры, порядка 400 0С. Как и в предыдущей конструкции, для того чтобы уменьшить теплопотери, дымоход необходимо снабдить теплообменником подключенным к системе отопления через накопительный бак. Это поможет увеличить эффективность печи до 80 – 85%.

Как изготовить простую печку на отработке с наддувом?

Для того чтобы изготовить печь на отработке с наддувом, потребуется старый пропановый баллон. В нем вырезаются отверстия для дымохода и дверцы, а также понадобится врезать трубу для подачи воздуха, ее диаметр не играет большой роли, но для нас идеальным будет 50 мм.

Отверстия в трубе делаются диаметром 9 мм по тому же принципу что и в обычной печке. Также потребуется сделать крышку с уплотнением из асбестового шнура. Для этого нужно будет отрезать верх баллона, для удобства к крышке можно будет приварить ручки.

Для того чтобы самодельная печь работающая на отработке могла функционировать в разных режимах и могла регулироваться ее укомплектовывают нужной автоматикой. Для этого потребуется приобрести контроллер с датчиками температуры, который связывают по схеме с вентилятором. В этом случае появляется возможность управлять температурой нагрева снижая или увеличивая производительность нагнетателя.

Довольно часто подобная конструкция делается без принудительной подачи воздуха. Вся работа напрямую зависит от тяги в дымоходе, а регулирование осуществляется при помощи заслонки вручную. Теперь, как сделать печь на отработке своими руками, имея чертежи, вы знаете. А как это работает в реальных условиях можно увидеть на видео:

santehnikportal.ru

отработка капельного типа своими руками, как сделать с наддувом из газового баллона

Печь на отработанном масле дешевая, поэтому ее может позволить себе каждый

Среди огромного количества изготовленных самостоятельно обогревателей и печей упомянем довольно интересную конструкцию обогревателя, такую как печь работающую на масле отработанного типа. Почти у всех владельцев автомобилей в гараже имеется некоторое количество отработки масла. Для дальнейшей заливки в двигатель такое масло уже не пригодно, а вот как горючее для печи подойдет идеально.

Самодельные печи на отработанном масле: основные типы

Если смотреть на внешний вид печки которая работает на своего рода отходах, то такая печь не вызывает энтузиазма, но это только по внешнему виду. Почти все печи на отработке, которые сделанные самостоятельно не раз усовершенствовались и переделывались для более устойчивой работы и лучшего отдачи тепла. Для того чтоб оценить и понять надежность такой печи, необходимо хотя бы раз попробовать сделать ее собственными силами или испробовать уже готовую печку в сильный мороз.

Зачастую для себя делают самую простую и легкую по конструкции печку на отработке, но если есть желание можно изготовить и более сложную.

Сложные конструкции печей на отработке бывают 4 видов:

  • Печки на отработанном масле с надувом воздуха в камеру горения;
  • Печь банная на отработке с регулированной мощностью обогрева;
  • Печка на отработанном масле с наличием водяного контура или обдувом разогретой поверхности принудительного типа;
  • Печь капельная на отработке.

Плохая испаряемость и высокая вязкость отработанного масло значительно увеличивает пожарную безопасность печки, но все, же с легкостью поддается обслуживанию и заправке емкости, а так, же контролю над процессом горения и испарения тех газов, которые являются отработанными.

Для изготовления большинства вариантов печей на отработке понадобится: лист металла, толщина которого должна быть 3 или 4 миллиметра, болгарка с запасными дисками, работающими с металлом, аппарат для сварки, и электроды 4-ка.

А вот для нежилых помещений отлично подойдет буржуйка на отработанном масле. как ее сделать своими руками узнаете из нашей статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/burzhujka-na-otrabotke

Печь на отработке капельного типа своими руками

Есть еще не менее интересная конструкция печки на отработке. Конструкцию такого типа называют: печка с жаровой чашкой. На днище баллона располагают маленькую открытую емкость с наполнителем. По трубе, которая располагается в вертикальном положении, сверху вниз поступает отработка. Отработка, которая поступает на раскаленный металл испаряется и разлагает тяжелый нефтепродукт в более легкий. Он отлично горит, и почти не остается сажного налета. Теплоотдача горящего отработанного масла отдается через корпус печки, в бак с водой или теплообменник.

Такая конструкция печи на отработке сложная и тяжелая в изготовлении своими руками. Но при такой сложной и тяжелой конструкции дает легкость в управлении, качество прогорания и не имеет чувствительности к качеству масла.

В случае если не важны габариты печки на отработке, то лучше будет выбрать печь с капельным подводом отработки.

Как сделать печку на отработке с надувом

Такую конструкцию как печь на отработке с надувом достаточно легко сделать самостоятельно своими руками. На первом изготовлении необходимо вырезать заготовки с листа металла.

Этап второй заключается в качественном сваривании электросваркой материала в готовую конструкцию.

Для начала изготовления печи разверчиваем на листовом металле и вырезаем болгаркой 4 днища, для нижней и верхней камеры печки. Для обработки вырезанного материала необходимо оставить запасной 1мм по диаметру каждого вырезанного элемента. Вырезанные элементы подтачиваем на точиле до достижения размера, такого как на выбранной вами схеме. Такие же требования касаются и боковых стенок камеры горения. Для жаровой каморы могут быть использованы: толстостенные трубы или старый газовый баллон толщиной не мене 4-х миллиметров. Воспользовавшись керном, отмечаем расположение отверстий и просверливаем их дрелью или же, если у вас имеется, на сверлильном станке.

Работы сварочным аппаратом не представят никакого труда при правильном выборе режима электросварки.

Перед тем как приступить к свариванию подготовленных элементов стоит потренироваться, на обрезках метала.

Такая тренировка даст возможность настроить нормальный ток и скорость горения электродов.

Дальнейшие действия будут такими:

  • Точками прихватываем днище и стенки, которые расположены по бокам, шов необходимо проварить дважды, только в таком случае получим прочность и герметичность при сваривании;
  • Проводим установку жаровой каморы и ее фиксации сваркой, далее с помощью паяльной лампы разогреваем место укладки сварного шва и провариваем также двойным швом;
  • На трубу надеваем нижнюю часть днища верхней камеры и выполняем сварку таким же способом как в предыдущем пункте;
  • Свариваем боковые стенки и крышку верхней камеры, опоры, переходник для трубы дымохода.

Для резервуара, куда заливается отработка подбирать крышку необходимо такую, которая будет легко сниматься, также крышка должна плотно прилегать к резервуару, такой выбор не обходим для регулировки всасываемого воздуха в печь.

Для того чтоб проверить надежность сварного шва необходимо провести термические испытание печки. Термические испытания проводят с целью проверки надежности сварочных швов под действием деформации в нагретом состоянии. Для такой проверки необходимо установить пару работающих паяльных ламп в направлении жаровой каморы и нагревать камору в течение 30 минут. Если изделие при нагреве и деформации не потянет сварочный шов, то печь готова к использованию.

Всю информацию о пиролизном котле вы можете узнать на следующей странице: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/piroliznyj-kotel-svoimi-rukami

Мини-печь на отработке из газового баллона

Для того чтобы самостоятельно провести изготовление печи с отработкой, лучшим вариантом будем взять газовый баллон в качестве основного материала. Газовые баллоны имеют подходящую толщину стенок, а это означает долгий срок эксплуатации изделия.

Сделанная печь с газового баллона способна отопить помещение до 100м2. Также такая печь легко переделывается и под водяное отопление. Эта печь требует принудительную подачу воздуха. Чертеж выбирать нужно такой, который позволит создать конструкцию, нагревание которой не приведет к пожароопасной температуре.

Для того чтоб сделать печь на отработке своими силами из газового баллона необходимы такие инструменты и материалы:

  • Рулетка и уровень;
  • Напильник;
  • Болгарка;
  • Дрель;
  • Сварочный аппарат;
  • Газовый баллон;
  • Железные уголки;
  • Трубы для дымохода и горелки;
  • Емкость для топлива, но не менее 10 литров.

Теперь необходимо рассмотреть схемы или чертежи для изготовления печи самостоятельно.

Газовый баллон имеет толщину стенок 15миллиметров. В случае если толщина стенок газового баллона больше, то это не даст обеспечить необходимое прогревание масла для испарения. В камере температура будет приблизительно 600 градусов, а для прогревания топлива необходимо 300.

Для изготовления качественной конструкции необходимо позаботится об устранении остатков газа. Для этого в него специально добавляют отдушку для определения утечек. Оставшийся конденсат в газовом баллоне необходимо слить. В некоторых случаях для того чтоб слить конденсат необходимо наполнить баллон проточной водой, а затем слить ее. После слива конденсата газовый баллон необходимо закопать в землю и после этого срезать верх.

Нижнюю часть не срезаем, так как она будет служить как камера, а срезанный верх будет использован в качестве крышки. Дальше привариваем железные уголки к низу баллона, они станут ножками печи.

После отметки снизу в 10 см, прорезаем отверстие, которое будет необходимо для вытяжной трубы. И так как отверстие, которое прорезается, предназначено для вытяжки, то необходимо учитывать диаметр трубы.

В проделанное отверстие вставляем трубу в вертикальном положении и привариваем ее. Чтоб труба стояла вертикально необходимо проверить и подогнать трубу уровнем.

От того места где установлена труба в баллон, необходимо отступить 10 см в верх по трубе, для проделывания отверстия. Для того чтоб сделать отверстие можно воспользоваться сварочным аппаратом, таких отверстий должно быть примерно 10 с расстоянием между собой 5мм.

Также в этой же трубе делаем отверстие диаметром 80 мм. Такой диаметр необходим для приваривания трубы длиной до 4х метров, она устанавливается в горизонтальном положении. Сверху баллона делается отверстие для заливки отработки, отверстие для заливки должно быть диаметром 8 см.

Отметим то, что даже в самодельную печь, работающую на отработке ни в коем случае нельзя заливать масло не прошедшее очистку. В противном случае заливка не очищенного масла может привести к возгоранию и взрыву.

Для обеспечения подогрева воды, еды необходимо сделать поднос. Чтобы изготовить поднос можно использовать швеллер, который необходимо приварить к крышке.

При выборе или сооружении печки на отработанном масле следует руководствоваться некоторыми принципами. Все подробности на нашем сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/pechka-na-otrabotannom-masle

Какими особенностями обладает печь-капельница

Печь капельница идеально подходит для не больших помещений. И построение такого агрегата своими руками очень доступно, а главное бюджетно. Самодельная мини-печь капельного типа с наддувом – это отличный отопитель не только в гараж, но и в дом. Она не только безопасная, но и легко конструируется, если у вас есть готовая схема. А чтобы получить огонь, можно использовать машинное масло. В расход можно взять любую переработанную масляную консистенцию.

У собранной печки капельницы есть ряд преимуществ:

  • Экономия горючего;
  • Такую печь можно сделать любых габаритов, которые будут подходить для вашего помещения;
  • С легкость можно перенести;
  • Проста в использовании;
  • Возможность использования для готовки, но для этого при выполнении печки трубу необходимо разместить с боку.

В процессе горения, возможно, появится неприятный запах и поэтому необходима хорошая вентиляция помещения.

При выполнении работ по изготовлению печи капельницы своими руками необходимо соблюдать технику пожарной безопасности:

  • Установка печи должна проводиться в том помещении, где нет сквозняка;
  • Предметы, которые легко загораются должны отсутствовать, так как такой печке необходимо пространство;
  • Запрещено применение воды для тушения или охлаждения печки.

Необходимые материалы для изготовления печи: лист металла; медная труба; патрубок; резиновый шланг; газовый баллон; краны; медицинская горелка. Инструменты, которые необходимы для изготовления: дрель, сварочный аппарат, струбцина.

Как работает печь на отработанном масле (видео)

Изготовление или покупка печи, которая работает на отработке возможно только в том случае, если у вас есть возможность недорого приобретать или обменивать топливо для нее. Конечно, учитывая современные условия рынка, найти до 200 л топлива возможно, но если вы часто используете печь, потребуется горючего гораздо больше, особенно если ваш источник тепла мощный. Поэтому, если вы собрались делать или приобретать подобную печь, обратите внимание на ее технические особенности.

Оцените статью: Поделитесь с друзьями!

homeli.ru

Печь на отработанном масле с водяным контуром

Печь с водяным контуром на отработке – как сделать своими руками.

Зимой остро встает вопрос о том, как отопить небольшое помещение без десятков килограмм сожженного угля/дров, а также без специального оборудования. К счастью, уже давно есть довольно простое решение – печь на отработке.

В то время, как обычные печи довольно дорогие в эксплуатации, а плюс к этому и менее эффективные для небольших помещений. Печь, работающая на старом техническом масле, способна нагреть помещение площадью более 80 «квадратов». Кроме того, её даже не обязательно покупать, хоть и стоит она довольно мало. Вы можете сделать её своими руками буквально из металлолома, потратив несколько часов времени (тут уж предугадать невозможно – у всех людей разные способности). Нужно лишь посмотреть видео и чертежи из этой статьи.

Еще один важный фактор – ломаться, ввиду простой конструкции, там практически нечему. Вещь долговечная, поэтому можно без опасения приобретать даже очень старые печи на отработанном масле через знакомых или используя специальные доски объявлений. Но если вы хотите сэкономить – советуем прочесть нашу статью до конца. Вы сможете не только посмотреть на видео, как этот агрегат работает, но и разобраться в его устройстве, дабы потом сделать нечто похожее своими руками. Мы рассмотрим конкретную модификацию – печь на отработке с водяным контуром, которая способна обогреть огромную площадь и практически не требует ухода (кроме чистки).

Как работает агрегат на отработанном масле

Перед тем, как приступить к изготовлению оборудования своими руками. советуем ознакомиться с принципом работы этой печи. Конечно, можно посмотреть видео, но там вы не найдете ответа на многие вопросы, которые у вас возникнут в процессе.

Прелесть этой конструкции в простоте, при первом взгляде мало кто может поверить, что данный небольшой агрегат способен дать такое количество жара, которого хватит на отопление сравнительно большого помещения. На деле было доказано, что с использованием наддува и обдува (эти системы служат для увеличения эффективности) можно отопить, как минимум,

Конструкция печи

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединены лишь трубой.

Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.

Там происходит бурная реакция горения, в результате чего генерируется огромное количество тепла. Советуем использовать для создания печи толстые листы железа, ведь температура воздействия на материал будет огромной. Если листы будут тонкими, то уже после первого запуска всю конструкцию перекосит и пользоваться ей будет невозможно.

Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант – старый газовый баллон или металлические бочки. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, чем газовый баллон, да и стоит она дешевле, но отработает она поменьше, ведь зачастую они состоят из довольно тонких листов железа.

Зачем нужен водяной контур

Если использовать классическую схему для подобной печи, то единственный вариант распространить тепло – с помощью вентилятора. Если в доме несколько комнат, то никаким образом это сделать не удастся. Тут приходит на помощь водяной контур. Говоря простым языком – такой способ подразумевает циркуляцию воды по трубе. Она нагревается возле печи, которая работает на масле, после чего направляется по трубе в другие помещения. Затем возвращается обратно остывшей и так далее по кругу.

Технически это выглядит следующим образом – емкость устанавливается непосредственно на печке. В этом резервуаре находится выход в отопительный контур. куда поступает нагретая вода. Она делает «круг» и возвращается туда же. Таким образом, пока печь работает, по помещению циркулирует горячая вода .

По сути, данный способ является отличной системой автономного отопления. Сделать это на обычной печи вряд ли получится – она должна быть действительно больших размеров, а весь процесс нужно автоматизировать. То есть – капельная подача топлива. наддув, а также огромный дымоход для приличной тяги.

Сам агрегат при постоянной эксплуатации подвергается высоким нагрузкам, поэтому советуем использовать для изготовления толстое железо.

Похожие статьи:

Печь на отработке своими руками Печь из газового баллона – как сделать её своими руками Как сделать печь на отработке Как сделать печь на дровах и отработке

Как сделать печку на отработке с водяным контуром, используя чертежи?

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка. быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления .

Конструкция на отработке и принцип действия

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

  • печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
  • простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
  • дешевое доступное топливо;
  • эффективный и быстрый разогрев;
  • небольшие размеры.
  • печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки ;
  • печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке .

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу.
    Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Котёл с водяным контуром на отработанном масле. Чертежи и инструкция по изготовлению своими руками

Самодельный котёл отопления, работающий на отработанном автомобильном масле

Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.

Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.

Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива

В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.

Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.

Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции

Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.

Изготовление котла, работающего на отработанном топливе

По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.

Чертежи отопительных агрегатов

Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.

Двухобъёмный

Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.

Чертёж двухобъёмного котла с прямоугольными рабочими камерами

Источники: http://poluchi-teplo.ru/pch/maslyanaya/pech-s-vodyanyim-konturom-na-otrabotke.html, http://gidpopechkam.ru/pechki/na-otrabotke-s-vodyanym-konturom.html, http://aqua-rmnt.com/otoplenie/kotyol-s-vodyanym-konturom-na-otrabotannom-masle-chertezhi-i-instrukciya-po-izgotovleniyu-svoimi-rukami.html

msklimat.ru

Печь на отработанном масле с водяным контуром

Печь с водяным контуром на отработке – как сделать своими руками.

Зимой остро встает вопрос о том, как отопить небольшое помещение без десятков килограмм сожженного угля/дров, а также без специального оборудования. К счастью, уже давно есть довольно простое решение – печь на отработке.

В то время, как обычные печи довольно дорогие в эксплуатации, а плюс к этому и менее эффективные для небольших помещений. Печь, работающая на старом техническом масле, способна нагреть помещение площадью более 80 «квадратов». Кроме того, её даже не обязательно покупать, хоть и стоит она довольно мало. Вы можете сделать её своими руками буквально из металлолома, потратив несколько часов времени (тут уж предугадать невозможно – у всех людей разные способности). Нужно лишь посмотреть видео и чертежи из этой статьи.

Еще один важный фактор – ломаться, ввиду простой конструкции, там практически нечему. Вещь долговечная, поэтому можно без опасения приобретать даже очень старые печи на отработанном масле через знакомых или используя специальные доски объявлений. Но если вы хотите сэкономить – советуем прочесть нашу статью до конца. Вы сможете не только посмотреть на видео, как этот агрегат работает, но и разобраться в его устройстве, дабы потом сделать нечто похожее своими руками. Мы рассмотрим конкретную модификацию – печь на отработке с водяным контуром, которая способна обогреть огромную площадь и практически не требует ухода (кроме чистки).

Как работает агрегат на отработанном масле


Перед тем, как приступить к изготовлению оборудования своими руками. советуем ознакомиться с принципом работы этой печи. Конечно, можно посмотреть видео, но там вы не найдете ответа на многие вопросы, которые у вас возникнут в процессе.

Прелесть этой конструкции в простоте, при первом взгляде мало кто может поверить, что данный небольшой агрегат способен дать такое количество жара, которого хватит на отопление сравнительно большого помещения. На деле было доказано, что с использованием наддува и обдува (эти системы служат для увеличения эффективности) можно отопить, как минимум,

Конструкция печи

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединены лишь трубой.

Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.

Там происходит бурная реакция горения, в результате чего генерируется огромное количество тепла. Советуем использовать для создания печи толстые листы железа, ведь температура воздействия на материал будет огромной. Если листы будут тонкими, то уже после первого запуска всю конструкцию перекосит и пользоваться ей будет невозможно.

Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант – старый газовый баллон или металлические бочки. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, чем газовый баллон, да и стоит она дешевле, но отработает она поменьше, ведь зачастую они состоят из довольно тонких листов железа.

Зачем нужен водяной контур

Если использовать классическую схему для подобной печи, то единственный вариант распространить тепло – с помощью вентилятора. Если в доме несколько комнат, то никаким образом это сделать не удастся. Тут приходит на помощь водяной контур. Говоря простым языком – такой способ подразумевает циркуляцию воды по трубе. Она нагревается возле печи, которая работает на масле, после чего направляется по трубе в другие помещения. Затем возвращается обратно остывшей и так далее по кругу.

Технически это выглядит следующим образом – емкость устанавливается непосредственно на печке. В этом резервуаре находится выход в отопительный контур. куда поступает нагретая вода. Она делает «круг» и возвращается туда же. Таким образом, пока печь работает, по помещению циркулирует горячая вода .

По сути, данный способ является отличной системой автономного отопления. Сделать это на обычной печи вряд ли получится – она должна быть действительно больших размеров, а весь процесс нужно автоматизировать. То есть – капельная подача топлива. наддув, а также огромный дымоход для приличной тяги.

Сам агрегат при постоянной эксплуатации подвергается высоким нагрузкам, поэтому советуем использовать для изготовления толстое железо.

Похожие статьи:

Печь на отработке своими руками Печь из газового баллона – как сделать её своими руками Как сделать печь на отработке Как сделать печь на дровах и отработке

Как сделать печку на отработке с водяным контуром, используя чертежи?

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка. быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления .

Конструкция на отработке и принцип действия

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

  • печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
  • простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
  • дешевое доступное топливо;
  • эффективный и быстрый разогрев;
  • небольшие размеры.
  • печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки ;
  • печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке .

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу.
    Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Котёл с водяным контуром на отработанном масле. Чертежи и инструкция по изготовлению своими руками

Самодельный котёл отопления, работающий на отработанном автомобильном масле

Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.

Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.

Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива

В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.

Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.

Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции

Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.

Изготовление котла, работающего на отработанном топливе

По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.

Чертежи отопительных агрегатов

Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.

Двухобъёмный

Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.

Чертёж двухобъёмного котла с прямоугольными рабочими камерами

Источники: http://poluchi-teplo.ru/pch/maslyanaya/pech-s-vodyanyim-konturom-na-otrabotke.html, http://gidpopechkam.ru/pechki/na-otrabotke-s-vodyanym-konturom.html, http://aqua-rmnt.com/otoplenie/kotyol-s-vodyanym-konturom-na-otrabotannom-masle-chertezhi-i-instrukciya-po-izgotovleniyu-svoimi-rukami.html

teplosten24.ru

Печь на отработанном масле с водяным контуром: этапы создания самодельного оборудования

Кондиционирование

Печь на отработанном масле с водяным контуром — это экономный и удобный способ отопления промышленных помещений и иных нежилых зданий. Основными горючими элементами для нее могут являться все отработанные масла, которые, как правило, подлежат утилизации. Изготовив самостоятельно печь на отработке, можно одновременно решить несколько проблем: значительно сэкономить на отоплении и избавиться от отработанного масла.

1

Общее описание

Самодельные печи на отработке с водяным контуром зачастую применяют для отопления складов, ангаров, автосервисов и гаражей, то есть тех помещений, где в достаточном количестве находится отработанное техническое масло. С его утилизацией нередко появляются вопросы, так как запрещается сливать его в землю или канализационную систему. Применение масла в качестве горючего — это великолепный выход из положения.

Печка на отработке работает по принципу буржуйки: быстро нагревается до высоких температур и обогревает воздух, но во время завершения горения настолько же быстро происходит ее охлаждение. Обогрев помещения осуществляется лишь благодаря циркуляции горячего воздуха, поэтому печкой трудно обогреть большие по площади помещения. Решить эту проблему можно, если оборудовать печь водным контуром и подсоединить к ней батареи.

Удачная печь на отработке капельного типа с теплообменником Своими руками Отопление гаража Часть 1

Котлы на отработке с водяным контуром: особенности изготовления

2

Принцип работы

Печка в своей конструкции имеет две камеры, которые соединяются перфорированной металлической трубой. К верхней камере подсоединяется дымоотвод. В нижней части расположена чаша, в которую автоматически или в ручном режиме поступает масло. Печку разжигают при помощи бензина, наливающегося в нижнюю часть сверху основного топлива.

В процессе горения бензина масло нагревается, закипает и начинает испаряться. Во время нехватки воздуха масляные пары слабо горят, поэтому их необходимо обогащать кислородом. Для этого используется перфорированная труба. При этом непосредственно в трубе и в верхней части печной конструкции происходит активное сгорание масляно-воздушного состава.

Температура камере, которая находится внизу, не превышает 400 °C, в то время как верхняя прогревается до 1000 °C. При ручной заливке горючего в нижней камере делают отверстие для топлива и розжига. При автоматической подаче в нее заводят патрубок, который соединяется с баком, находящимся снаружи. Также в этой камере необходимо выполнить отверстие с заслонкой, при помощи которой можно отрегулировать подачу кислорода, температуру и тягу.

Водный контур представляет собой емкость, которая находится в верхней части камеры. К его стенкам привариваются штуцера, требующиеся для подачи и отвода воды. Объем бака для нагрева теплоносителя будет зависеть от типа циркуляции и общей длины отопительной системы.

Во время естественной циркуляции длину водяного контура проводят чуть больше, чтобы не допустить значительного перегрева. Принудительная циркуляция при помощи насосного оборудования дает возможность сделать меньше размер емкости для воды. Специалисты рекомендуют оборудовать отопительную систему манометром и термометром, чтобы была возможность контролировать параметры теплоносителя в контуре.

Презентация печи на отработке, не имеющей аналогов.

Изготовление печи на отработке своими руками по чертежам

3

Преимущества и недостатки

Благодаря простой конструкции печку на отработанном масле можно сделать своими руками. К явным преимуществам этого вида отопительной системы относятся:

  1. 1. Мобильность. Чертежи печки на отработке с водяным контуром подразумевают собой небольшую по размеру конструкцию, поэтому корпус можно с легкостью демонтировать и переставить в другое место.
  2. 2. Экономичность. Печки на отработке экономичны как в плане сборки и обслуживания, так и в расходе и выборе горючего.
  3. 3. Конструкция печки дает возможность использовать верхнюю камеру в качестве варочной поверхности.
  4. 4. Энергонезависимость. Эксплуатация этого устройства не связана ни с электрическими сетями, ни с газопроводной магистралью. Конструкция не потребует каких-либо источников питания в виде аккумуляторных батарей.

Но существуют и определенные недостатки, которые связаны с эксплуатацией этих печей. К ним можно отнести необходимость организации высокого дымохода (до 5 м) и обязательную еженедельную чистку печи от сажи.

Отопительный котел на отработанном масле своими руками

4

Выбор топлива

В качестве основного горючего может применяться любое использованное масло: индустриальное, трансмиссионное или машинное. Есть только одно условие — оно обязано быть без каких-то добавок. Присутствие в топливе даже небольшого количества включений опасно, так как это может привести к взрыву. Также запрещается допускать наличие в топливе воды, так как она закипает намного быстрей масла, что приводит к его вспениванию, выплеску и мгновенному возгоранию.

Масло перед подачей в камеру сгорания нужно отфильтровать. Запрещается применять другие виды топлива. Бензин требуется лишь в незначительном количестве для розжига масла.

5

Чертежи и схемы

Печи, которые работают на отработке, можно сделать любых размеров и форм. Чаще всего для их самостоятельного изготовления применяют отработанные газовые баллоны, куски труб или листовую сталь:

  1. 1. Из металлической трубы. Эта схема имеет в своей конструкции две бочки. Внизу расположен бак для масла с отверстием для заливки. Верхняя часть представляет собой трубу, которая проходит через бочку, заполненную водой. Камеру, расположенную вверху, нужно оборудовать штуцерами для заливки воды. По принципу работы эта печка похожа на самовар, ее поверхность не нагревается до очень высоких температур. Конструкцию часто устанавливают в парниках, помещениях для содержания крупного рогатого скота и небольших зданиях, где может произойти случайное соприкосновение с горячей поверхностью и получение ожога.
  2. 2. Листовая сталь. Печка состоит из бака для заправки топливом, который соединен с камерой сгорания, перфорированной трубы и верхней камеры, оборудованной заслонкой для рассекания огня. На крышке бака находится отверстие с заслонкой для подачи кислорода. Чем больше открыто отверстие, тем сильнее происходит горение.
  3. 3. Из газового баллона. Печка делается из обычного использованного газового баллона с обрезанным верхом. Систему оборудуют автоматической заливкой топлива, при этом маслопровод находится внутри камеры сгорания, что дает возможность эффективно нагреть масло. Водяной контур делается в форме котла, сквозь который проводится дымоотвод. В качестве одного из способов подсоединения контура используют медную трубу-теплообменник, которую оборачивают несколько раз вокруг корпуса камеры сгорания. Нагрев в таком случае происходит слабей, но при этом варианте подсоединения теплообменника уменьшается возможность закипания теплоносителя в системе.
  4. 4. Из профилированной трубы. Чтобы самостоятельно сделать эту печь, используют квадратную профилированную трубу размером 190х190 мм и 110х110 мм. Конструкция характеризуется небольшими габаритами и легкостью изготовления. Поверхность можно применять в качестве варочной плиты.

Печь на отработке. Опыт эксплуатации.

6

Способ изготовления

Для изготовления печки на отработанном масле необходимы куски труб сечением 35 мм, листовой металл 5 и 7 мм, отрезки толстостенной трубы диаметром 120 мм и уголки для крепления ножек.

Размеры этой печи дают возможность нагреть помещение площадью до 90 м² с потолками стандартной высоты. Если жилье слишком большое, тогда необходимо увеличить габариты печки и сечение трубы дымоотвода. Инструменты для изготовления:

  • болгарка;
  • аппарат для сварки;
  • рулетка;
  • дрель и сверла;
  • шлифовальный круг.

Также будут необходимы растворитель и термостойкая кремнийорганическая краска. Как правило, она реализуется в баллончиках и применяется для окрашивания нагреваемых поверхностей каминов и печек. Пошаговая инструкция:

  1. 1. Вначале необходимо подготовить с учетом чертежей все детали. Из подготовленных материалов вырезаются элементы конструкции. Все срезы необходимо зачистить.
  2. 2. После этого соединяются с помощью сварки детали нижней камеры — корпус из трубы сечением 35 мм и днище из металла толщиной 5 мм. Также привариваются ножки из уголка любого удобного размера.
  3. 3. Затем в куске трубы сечением 110 мм и высотой 370 мм сверлом необходимо сделать перфорацию — 50 отверстий сечением 10 мм.
  4. 4. Теперь нужно соединить с помощью сварки все элементы крышки нижней камеры: заготовку из трубы сечением 35 мм и высотой 70 мм, крышку из оцинкованного металла 5 мм с двумя отверстиями, а также перфорированную трубку.
  5. 5. Заслонку для подачи кислорода на крышке можно закрепить заклепками.
  6. 6. С помощью сварки соединяют все элементы верхнего бака: заготовку из трубы диаметром 35 и высотой 110 мм, а также дно из оцинкованного металла 5 мм с проделанным отверстием для перфорированной трубы.
  7. 7. К верхней крышке необходимо приварить трубу дымохода сечением 110 мм, а с внутренней части крышки — стальную перегородку размером 80х390 мм. Перегородка требуется, чтобы отсекать огонь и увеличивать эффективность нагрева. Устанавливать перегородку необходимо ближе к отверстию дымохода.
  8. 8. После этого приваривают верхний бак и крышку с трубой дымоотвода.
  9. 9. Затем с помощью сварки соединяют верх перфорированной трубы с верхним баком.
  10. 10. Верх печки надевают на нижнюю камеру.
  11. 11. Печку окрашивают огнестойкой краской, перед этим зачистив сварочные соединения, а металл от коррозии обрабатывают при помощи растворителя.
  12. 12. Затем соединяют печь с дымоотводом, высота которого обязана быть не меньше 5 м для нормальной тяги. Так как дымоотвод придется часто чистить от копоти, его желательно сделать максимально прямым.

Точно такую же печку можно изготовить из оцинкованного металла. В этом случае камеры делаются квадратной формы.

7

Подключение к контуру

Водяной контур подсоединяется к баку, который находится на верхней части. Его можно закрепить сваркой непосредственно на поверхности печки, но намного безопасней изготовить отдельную емкость: при прогорании дна котла вода попадет в топку, а это вызовет выплеск масла и опасность пожара.

Котел для водяного контура можно изготовить любого размера. Важно, чтобы он плотно прилегал к верхней камере и дымоотводу для эффективного обогрева. В стенки емкости устанавливают два штуцера: сверху для горячей воды, снизу — для холодной обратки.

На выходе из котла устанавливаются манометр и термометр. На обратной трубе располагают расширительную емкость и насос для циркуляции теплоносителя.

8

Меры безопасности

Печка на отработке является повышенным источником опасности. Эта конструкция обладает открытыми участками, нагревающимися во время работы до высоких температур. К помещению, в котором находится печь, и непосредственно к ее работе предъявлены жесткие требования:

  1. 1. Полы обязаны быть сделаны из негорючих материалов (стали, кафеля, цементной стяжки). Деревянные полы на участке установки печи нужно обязательно накрыть оцинкованным металлом.
  2. 2. Если печь находится поблизости от деревянных или иных стен из горючего материала, тогда их тоже нужно обшить оцинкованной сталью.
  3. 3. Запрещается устанавливать печь в местах со сквозняками. Ветер может сдуть пламя через перфорацию в трубе.
  4. 4. Запрещено складировать рядом с конструкцией легковоспламеняющиеся материалы. Запас топлива необходимо хранить в отдельном помещении.
  5. 5. Нельзя добавлять масло в печь во время ее работы.
  6. 6. В помещении непременно обязан находиться порошковый огнетушитель.

Горящее масло запрещено тушить с помощью воды. Это может привести к распространению площади огня.

Печка на отработанном масле, изготовленная самостоятельно, — это эффективный и экономный прибор отопления, а подсоединение к нему водяного контура помогает равномерно распределить теплоноситель и улучшить микроклимат в обогреваемом здании. Во время грамотной эксплуатации печка совершенно безопасна. Она занимает небольшую площадь и идеально подходит для промышленных помещений, автомастерских и гаражей.

Про гараж-04. Печь на отработке с водяным контуром. сборка, установка и испытание.

oventilyacii.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
