Чудо печь на солярке для обогрева помещений, печь-капельница своими руками

Небольшая автономная печь на солярке – это неплохое решение, когда необходимо обогревать какие-нибудь хозяйственные помещения, гараж или дачный домик. Тут есть несколько вариантов: приобрести обогреватель заводского изготовления либо сделать таковой самостоятельно, благо есть проверенные и хорошо зарекомендовавшие себя конструкции подобных печек. В данной статье мы рассмотрим все эти варианты, дабы пользователь мог выбрать наиболее подходящий для себя и своих условий.

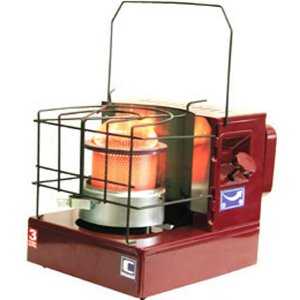

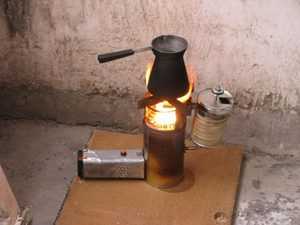

Чудо-печь на солярке

Такое оригинальное название этому виду малых жидкотопливных печей присвоили производители и продавцы. Естественно, с целью привлечь к своим продуктам массу покупателей. Чудесного в подобных обогревателях ничего нет, поскольку они являются современным воплощением хорошо всем знакомого керогаза. Благодаря этому мини-печь может порадовать своего владельца низким расходом солярки. К примеру, отопитель тепловой мощностью 2.5 кВт расходует порядка 0.2 л дизеля в час (технические данные производителя).

Печка имеет совсем небольшие размеры, а вес самых мощных моделей не превышает 10 кг. Конструкция проста: в металлическом корпусе размещен открытый резервуар и топливный бак, соединенный с ним по принципу сообщающихся сосудов. Чтобы солярка не поступала из бака бесконтрольно, выходной патрубок снабжен специальным клапаном. Простая и надежная горелка для печи, работающей на солярке, как раз и досталась ей в наследство от керогаза. Она представляет собой фитиль, чья нижняя часть погружена в резервуар с жидким горючим.

Если открыть вентиль и подать топливо в рабочую емкость, то фитиль, намотанный на цилиндрическое основание, станет быстро его впитывать. Спустя некоторое время чудо-печь на солярке разжигается вручную, после чего нужно еще выждать, пока она прогреется и выйдет на рабочий режим. Регулирование мощности производится вентилем, с его же помощью отопитель выключается.

Правда, горелка затухает спустя 5—10 минут, когда выгорит вся солярка. Большинство производителей сверху над горелочным устройством размещают стальную решетку, чтоб можно было при необходимости подогреть воду в кастрюле или ведре. Яркий пример чудо-печи – агрегат Солярогаз ПО-1.8 мощностью 1.8 кВт российского производства, что изображен на фото.

По отзывам пользователей на форумах, аппарат неплохой, но имеется ряд предостережений:

  • чтобы избежать едкого запаха в помещении, розжиг чудо-печи лучше производить на улице;
  • по причине того же запаха не рекомендуется использовать изделие для обогрева жилых помещений на постоянной основе;
  • при интенсивной эксплуатации необходимо чистить горелку и часто менять фитили.

Для справки. Такие же мини-обогреватели на солярке выпускает украинская компания МОТОР-СИЧ (модель АНБ-1С).

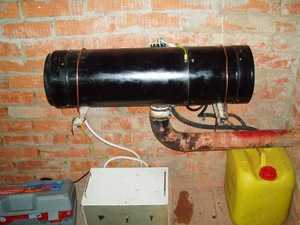

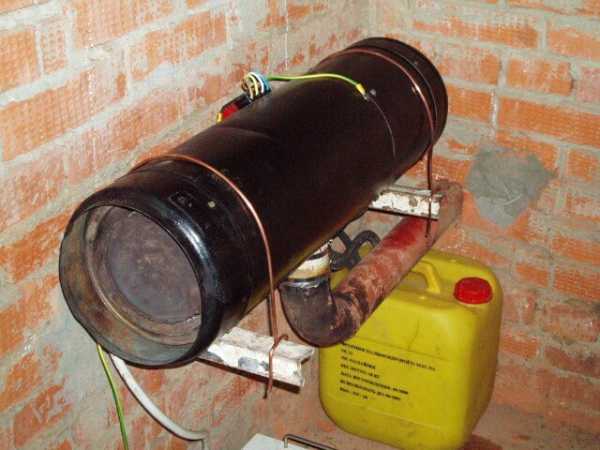

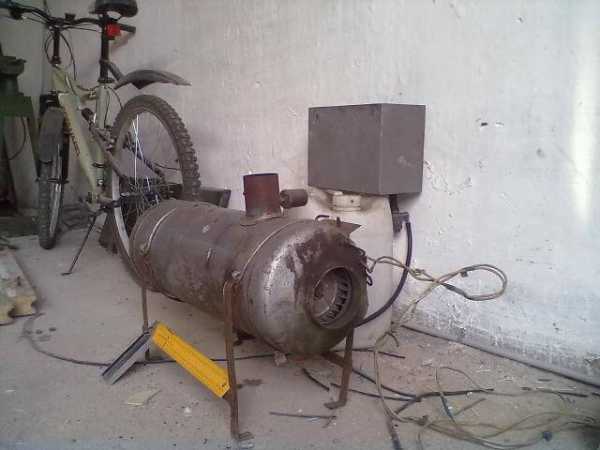

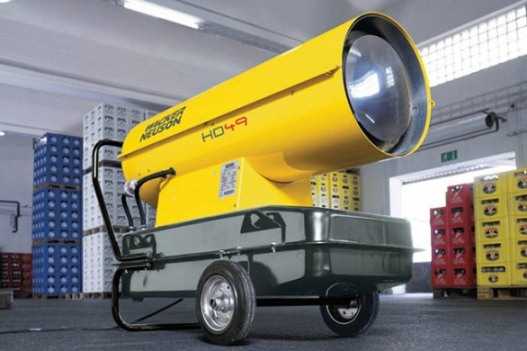

Дизельные тепловые пушки

При всех своих достоинствах в виде компактности и дешевизны чудо-печки неспособны быстро прогреть помещение площадью свыше 20 м2. Для этой цели лучше иметь тепловую пушку, работающую на солярке.

Такая печь для гаража или дачи гораздо эффективнее, поскольку нагревает поток воздуха, прогоняемый через нее вентилятором. Внутри корпуса цилиндрической формы установлена жидкотопливная горелка факельного типа, как показано на схеме:

В том же корпусе позади горелки размещен вентилятор, нагнетающий воздух. Впереди в целях безопасности ставится специальный отражатель. Топливо подается к форсунке насосом из бака, установленного на передвижной раме. По исполнению воздушные обогреватели на солярке делятся на 2 вида:

  • прямого нагрева;
  • непрямого нагрева.

Разница меж ними состоит в том, что в первом случае все продукты сжигания дизеля вместе с воздухом идут в помещение, а во втором – отводятся наружу через дымоход. Поэтому отопительная печь прямого нагрева используется для местного обогрева открытых помещений, например, во время строительства. Для гаража, дачи или жилой комнаты подойдет только второй тип агрегатов, хотя они существенно дороже первых.

Самодельные печи

Изначально нельзя не упомянуть о самом распространенном виде самодельных отопителей, способных функционировать как на солярке, так и отработанном масле. Это печь, состоящая из двух бачков цилиндрической или прямоугольной формы, соединенных между собой перфорированной трубой. В нижнем бачке происходит испарение и первичное горение жидкого топлива, а в верхнем – его дожигание. Отверстия в соединительной трубе служат для подачи вторичного воздуха. Эта самодельная печь на солярке работает при естественной подаче воздуха, вызываемой силой тяги дымохода.

Популярность агрегата обусловлена простотой в изготовлении. Для сборки в буквальном смысле сгодится любой металл, что найдется в частном хозяйстве. Греет он тоже знатно, особенно при работе на солярке, в этом отношении к печи претензий нет. Другое дело, что во время розжига, да и в процессе горения по помещению распространяется едкий неприятный запах, из-за чего эксплуатация в жилом здании исключается.

Важно. Данная жидкотопливная печка, сделанная своими руками, представляет немалую пожарную опасность. Если в горючее попадет хоть малая толика воды, в перфорированной трубе начинаются хлопки, иногда достаточно сильные. Через отверстия во все стороны может брызнуть горящее масло и вызвать пожар.

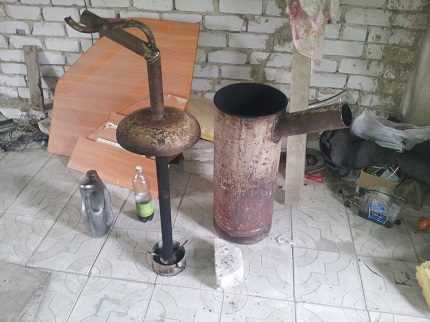

Печь – капельница

Из самого названия агрегата явствует, что дизельное топливо направляется в камеру сгорания капельным путем. Это обеспечивает безопасную и надежную эксплуатацию отопителя, в отличие от экземпляра, описанного выше. Конструкция аппарата испытана многократно, ибо пришла к нам еще из советских времен, когда ею пользовались люди в экстремальных условиях – геологи, военные и так далее. В изготовлении печь не так проста, но для умелых рук больших проблем это не создаст.

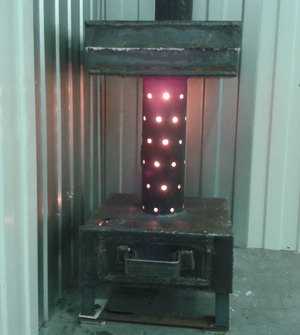

Обычно печь-капельница, работающая на солярке, делается из старого газового баллона или стальной трубы большого диаметра. На ее днище устанавливается чаша, в которой происходит сжигание горючего. Воздух для горения поступает сверху через вертикальную перфорированную трубу, благодаря чему процесс проходит 2 стадии первичное горение паров и дожигание пиролизных газов.

Солярка капает в чашу самотеком, проходя по металлической трубке внутри воздушной трубы. Для этого бак с горючим ставится выше печи и немного в стороне, дабы исключить пожар. Чертеж агрегата изображен на рисунке:

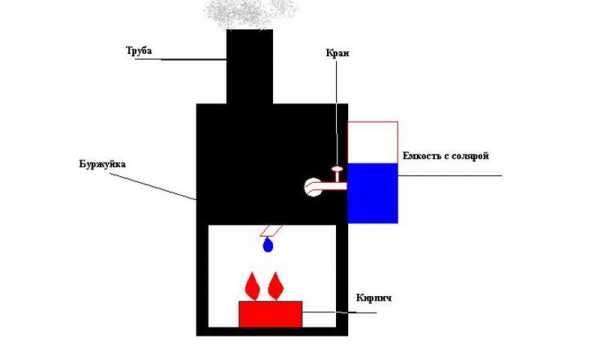

На чертеже видно, что печь на солярке, изготовленная своими руками, дополнительно оборудована смотровым люком в нижней части и небольшой крышкой в верхней части. Люк необходим для прочистки, а крышка – чтобы наблюдать за процессом горения. В то же время она служит взрывным клапаном безопасности. Чтобы осуществить правильное дозирование подачи солярки, между баком и стальной трубкой ставится гибкая медицинская капельница с регулировочным колесиком.

Примечание. Агрегат успешно работает как на дизеле, так и на отработанном масле.

Напоследок немного о подаче воздуха. Ее можно целиком возложить на естественную тягу дымохода, но большего эффекта позволит добиться установка нагнетающего вентилятора с регулировкой производительности. Тогда сгорание будет проходить интенсивнее и полнее, а управление производительностью даст возможность регулировать печь капельного типа по мощности.

Но здесь возникает один нюанс: мощный факел пламени, вырывающийся через отверстия в трубе, нагревает стенки баллона докрасна. С целью повысить теплосъем с этой поверхности и ускорить прогрев комнаты перед корпусом обогревателя размещается обычный бытовой вентилятор или его аналог.

Заключение

Сжигание жидкого топлива отличается своей спецификой и оттого имеет массу недостатков. Поэтому нельзя сказать, что дизельная печь для обогрева помещений – это самое удобное и простое решение. Но в некоторых случаях она просто незаменима, когда с традиционные энергоносители, такие как газ и электричество, попросту недоступны.

cotlix.com

устройство и принцип работы, как сделать своими руками, печка на керосине

Зима в средних широтах, дело суровое и холодное. А являясь существом теплолюбивым, человек старается обогреть любое, мало-мальски обжитое помещение. Средств для подобного действа сегодня хоть отбавляй. Но, среди всего многообразия отопительных приборов, большинство из которых справляются со своей функцией на ура, хочется выделить чудо печь на солярке, керосине или масле, выгодно отличающуюся от других аналогов.

Компактная печка на жидком топливе

Как заводские, так и самодельные модели печек на солярке, керосине или масле выделяются своей компактностью и мобильностью. При этом они сохраняют отличные показатели по теплоотдаче. Хотя подобные агрегаты имеют незначительные размеры, они превосходно справляются со своей задачей в пределах технических характеристик.

Печкой можно отапливать дачные домики, теплицы, гаражи, сараи и другие небольшие площади. Более того, благодаря компактности агрегатов, их часто берут с собой в походы или на рыбалку.

Расход топлива даже в зависимости от модели, вида горючего и от характеристик по мощности невысокий. К примеру, пользующиеся популярностью печи средней мощности на 2,5 кВт за один час работы потребляют не более 200 мл дизтоплива. При использовании масла или керосина существенной разницы по расходу чувствоваться не будет.

Обычный керогаз имеет много общего с устройством современных чудо печек на солярке. Они используют тот же принцип работы. Благодаря простому и понятному устройству агрегата, его можно сделать своими руками.

Устройство и принцип действия

Если устройство заводской модели способно заинтересовать далеко не каждого, то самодельные варианты вызывают особый интерес.

В любом случае, знать устройство и принцип работы печи на дизельном топливе будет полезно.

Конструкция состоит из:

  • топливного съёмного бака;
  • основного рабочего блока с фитилем;
  • регулирующего винта;
  • отражателя;
  • горелки;
  • в зависимости от конструкции, может присутствовать решётка для приготовления пищи или разогрева воды, которая при необходимости снимается.

Общий принцип работы простой. Из бака самотёком поступает горючая жидкость в чашу с фитилём. Когда бак впервые заполняется, необходимо подождать 10-15 минут, пока фитиль хорошо пропитается, после чего начинают розжиг.

В свою очередь, отражатель хорошо и равномерно рассеивает полученное от пламени тепло. Сам он покрыт порошковой краской, чтобы под действием температуры сохранять свои первоначальные свойства. Интенсивность пламени, а следовательно, и излучаемое тепло, регулируются с помощью специального винта. Он же помогает и выключить печь полностью.

Вся конструкция выполняется из огнеупорной стали, что позволяет повысить срок службы агрегата. Фитиль относится к расходным материалам, поэтому предпочтительно иметь про запас несколько экземпляров, чтобы не оказаться без тепла в самый неподходящий момент.

Процесс розжига

Принцип работы печи на солярке своими руками понятен, но при разжигании подобного устройства впервые, нужно знать порядок действий и некоторые нюансы.

Сначала ставится фитиль. Для этого нужно снять решётку и намотать его на цилиндрическое основание в блоке. После чего всё собрать на место и установить решётку.

Бак наполняют горючим и открывают вентиль, чтобы фитиль быстрее пропитался. После чего его можно прикрыть и зажечь. Регулируют пламя специально предназначенным для этих целей винтом. Чтобы печь на дизельном топливе вошла в рабочий режим, нужно немного подождать и дать ей прогреться. После этого необходимо отрегулировать необходимый уровень пламени и интенсивность теплоотдачи.

Погасить печь можно, перекрыв регулирующий вентиль. Знатоки рекомендуют разжигать и тушить обогреватель на улице, это избавит от неприятного запаха в помещении. А также в качестве топлива рекомендуется использовать керосин, который в процессе горения исключает образование неприятного запаха и ощутимо увеличивает КПД печи.

Преимущества и недостатки

Несмотря на очевидные плюсы, у печей на солярке есть и недостатки, которые стоит учитывать при выборе подобных приборов в качестве обогревателя.

К основным достоинствам обогревателей на жидком топливе можно отнести:

  • автономность, то есть такой агрегат не требует подключения к источнику питания;
  • равномерность прогревания помещения;
  • контроль за процессом горения;
  • невысокую стоимость и заводских, и самодельных моделей;
  • возможность приготовления или разогрева пищи;
  • низкое выделение сажи и дыма, а в некоторых моделях и вовсе их отсутствие;
  • могут работать без участия человека;
  • экономичность;
  • мобильность за счёт небольшого веса и габаритов;
  • высокую пожаробезопасность.

Недостатки у печи такие:

  • не приемлет неочищенного или замёрзшего (слишком холодного) масла;
  • нельзя применять в помещениях без вентиляции;
  • низкая инертность;
  • возникновение неприятных запахов.

Минусы, к сожалению, не только присутствуют, но и в определённых ситуациях крайне важны и нежелательны. Если с использованием масла можно смириться, то появление в помещении неприятного запаха обязательно насторожит, особенно при отсутствии вентиляции.

Когда обогреваемое помещение хорошо вентилируется, есть доступ воздуха или качественный отвод продуктов горения, то отрицательные стороны работы аппарата становятся не столь значимыми

Безопасность использования

Качественно сделанная самодельная печь на солярке для гаража относительно безопасна. Однако иногда что-то может пойти не так, поэтому обращение с огнем подразумевает соблюдение некоторых правил и норм.

Чтобы исключить неприятные последствия, всегда нужно помнить:

  • обогреватели (любой конструкции) нельзя устанавливать вблизи легковоспламеняющихся предметов и материалов;
  • нельзя ставить на аппарат предметы весом выше 5 кг;
  • место, где будет располагаться прибор в процессе работы, должно быть обеспечено огнеупорным покрытием, можно подложить лист из негорючего материала;
  • в помещениях, где отсутствует вентиляция, печь использовать не рекомендуется;
  • в качестве топлива необходимо использовать лишь предписанные жидкости: солярку, керосин, масло или другие разрешённые для конкретной модели;
  • следует постоянно следить за герметичностью частей;
  • во время работы нужно следить, вода не попадала в горючее.

При соблюдении правил техники безопасности любая модель обогревателя будет удобным, комфортным и безопасным средством отопления.

Обогреватель своими руками

Безусловно, печь на солярке для жилых помещений, гаражей, теплиц и других небольших объектов, можно приобрести в магазине. Цены на них приемлемые. Но не менее качественную модель можно сделать самостоятельно.

Существуют несколько видов печей на керосине, солярке или отработанном масле, то есть на жидком топливе. Каждая имеет свои достоинства и недостатки.

Из двух бачков

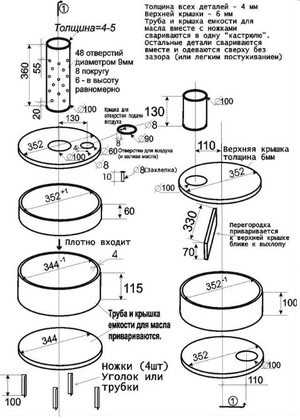

Состоит такой вариант печи из двух частей круглой или прямоугольной формы. В нижнюю, выполненную в виде ёмкости на ножках, заливается отработанное мало или солярка. Здесь жидкое горючее, испаряясь, проходит стадию первичного горения. Нижняя емкость соединена с верхней с помощью перфорированной трубы, в которой происходит вторичное горение. В самой трубе проделывают множество отверстий, которые осуществляют подачу вторичного воздуха.

Крышка на нижней ёмкости имеет два отверстия: для заливки горючего и с заслонкой, помогающей регулировать интенсивность горения. Само же горение осуществляется за счёт естественной подачи воздуха, то есть тяги.

Такая печь имеет высокий КПД и хорошо обогревает помещение, но имеет ряд недостатков.

Во-первых, при попадании в горючую жидкость даже малого количества воды начинают происходить неприятные громкие выхлопы, зачастую с языками пламени или искрами из горящего масла, что может стать причиной пожара.

Во-вторых, как при розжиге, так и в процессе эксплуатации, такая модель распространяет неприятный запах. Это может стать серьёзной проблемой при использовании печки в жилом помещении.

Подобная модификация не требует использования особенных материалов и может быть изготовлена из подручного сырья. Это объясняет ее огромную популярность.

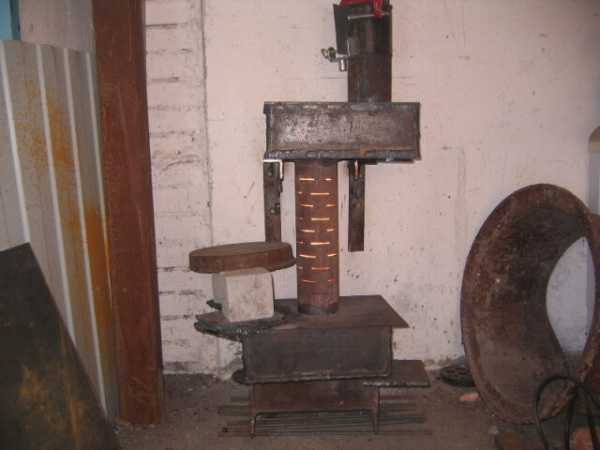

Модель капельница

Подобный вариант печки хоть и является технически более сложным для самодельного производства, однако более безопасен и эффективен. Раньше ее использовали в полевых условиях. Печку можно назвать армейской, так как нередко именно военные или геологи мастерили подобные аппараты.

В основе работы печки для теплицы на солярке или другом жидком топливе лежит метод капельной подачи в камеру сгорания. Для реализации такого проекта можно воспользоваться старым газовым баллоном или трубой большого диаметра. Внизу располагают небольшую ёмкость, наподобие чаши, где будет происходить горение дизтоплива.

Сверху до самой чаши устанавливают перфорированную трубу, через которую поступает воздух. За счёт этого печь получается особенно экономичной, так как происходит не только горение паров топлива, но и пиролизных газов.

Внутри трубы для подачи воздуха устанавливается трубка, по которой подаётся топливо. А сам бак с горючим располагается на удалении от основной конструкции, что делает установку более безопасной. Интересно выполнено дозирование топлива. Здесь находит своё применение обыкновенная капельница, а подача регулируется дозатором от неё.

Нелишним будет сделать дополнительно ещё два отверстия, одно из которых выполняет роль смотрового окошка, а второе предназначено для чистки агрегата изнутри. Они же будут действовать в качестве взрывного клапана при необходимости.

Для того чтобы увеличить производительность такого обогревателя, можно для нагнетания воздуха добавить вентилятор с возможностью регулировки. Это даст не только более качественное горение, повышение температуры и КПД, но и возможность более точного регулирования температуры.

Полученная модель печки-самоделки может работать как на дизельном топливе, так и на отработанном масле.

Общие рекомендации

Собирая обогревающий агрегат самостоятельно, следует помнить, что жидкотопливные печи относятся к классу опасных, особенно печка на бензине. Необходимо повышенное внимание и соблюдение элементарной техники безопасности.

Помимо риска пожара, велика вероятность отравления угарным газом. Поэтому в помещениях, где плохое проветривание, и циркуляция воздуха сильно ограничена, предпочтительнее использовать другие, более безопасные варианты обогрева.

Нелишним будет установить отдельную трубу для вывода газов, которая будет выходить за пределы помещения. Как минимум подобное действие может значительно снизить неприятный запах и увеличить отвод продуктов горения.

В любом случае, если нет возможности использовать более безопасные варианты отопления и обогреваться газом или электричеством, то солярочный автономный отопитель будет идеальным вариантом при соблюдении несложных правил.

'; blockSettingArray[0]["minSymbols"] = 0;blockSettingArray[0]["minHeaders"] = 0;blockSettingArray[4] = []; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; var jsInputerLaunch = 15;

kaminguru.com

виды и особенности конструкций, пошаговое изготовление отопителей на солярке

Кондиционирование

Печь на солярке, изготовленная своими руками, особенно необходима для гаража. Покупные изделия стоят дорого. При наличии достаточных знаний и необходимых инструментов можно изготовить самодельные конструкции, которых существует множество вариантов. В зависимости от площади гаража устанавливаются изделия разных размеров: крупногабаритные и армейские мини-печи.

1

Принцип действия конструкции

Печка на солярке, сделанная своими руками, для гаража является оптимальным вариантом. В отличие от примуса, движение топлива идет по фитилю. Прибор используется в любых условиях. В качестве горючего материала применяется солярка или керосин.

Даже если в гараже существует другой теплоноситель, отопитель на солярке может использоваться как дополнительный источник тепла. Хорошо выполняет он и самостоятельную функцию. Кроме того, верхняя часть легко приспосабливается под варочную поверхность, на которой удобно расположить чайник или приготовить еду. Это обыкновенный усовершенствованный керогаз.

Покупные и самодельные изделия состоят из следующих деталей:

  • бака, который изготавливается съемным;
  • сменного блока с фитилем;
  • регулировочного винта;
  • горелки;
  • спирали;
  • отражателя;
  • дымохода.

Все детали располагаются в корпусе. Для этой цели используется бочка, металлические листы или газовый баллон.

В центральной части конструкции размещается горелка. Топливо поступает из бака, который располагается сзади, и самотеком попадает в фитильную чашу. Объем поступления регулируется болтом. После нагрева солярки и перехода ее в газообразное состояние пары поступают в камеру. В ее верхней части располагается спираль, нагрев которой достигает 800 градусов. Благодаря отражателю идет равномерное распределение тепла по гаражу. Продукты сгорания выходят через дымоход.

Чудо печь на солярке

Особенности отопления дома чудо-печью на солярке

2

Преимущества и недостатки

Печка на солярке для гаража имеет ряд преимуществ и недостатков.

К преимуществам относится:

  • равномерность распределения тепла;
  • легкость в обслуживании;
  • невысокая стоимость самодельного агрегата;
  • небольшой вес и малые габариты;
  • экономичность;
  • безопасность.

Недостатков немного, и к ним относится выделение неприятного запаха. Поэтому помещение требуется регулярно проветривать.

Изготовление печи длительного горения из газового баллона

3

Техника безопасности

Кроме автомобиля, который легко воспламеняется, в гараже часто стоят горючие материалы.

Поэтому к дизельному агрегату предъявляются требования пожарной безопасности:

  • аппарат не устанавливается в местах со сквозняками;
  • нельзя допускать попадание в печь легковоспламеняющихся предметов;
  • каким бы ни было пространство в гараже, вокруг обогревателя всегда должно оставаться свободное пространство до полуметра;
  • подальше держать ветошь, пропитанную отработанным маслом;
  • нельзя располагать на печи вес больше 5 кг;
  • установка системы ведется на асбест, керамику или кирпич;
  • не допускается попадание воды в бак.

В гараже всегда должен присутствовать огнетушитель. Необходимо, чтобы объем выпускаемого газа превышал кубатуру гаража не меньше чем в 1,5 раза. Ему выделяется определенное место, к которому обеспечивается свободный доступ. Конструкция огнетушителя выбирается автоматическая и энергонезависимая.

печь капельница

Печь для гаража: изготовление своими руками

4

Изготовление печи своими руками

Для того чтобы сделать солярочный аппарат, используются различные подручные средства. Если требуется мини-конструкция, то изготавливается солярогаз своими руками, по подобию покупного изделия.

К разновидностям самодельных агрегатов относятся:

  • прибор, изготовленный из газового баллона;
  • печь из листов железа;
  • капельная конструкция.

Изготовленное своими руками устройство формируется под индивидуальные характеристики помещения и будет лучше подходить для гаража, чем покупное изделие.

4.1

Конструкция из газового баллона

Перед началом работы подготавливаются материалы и инструменты:

  • баллон объемом 50 л с толщиной стенок 1,5 см;
  • трубы для дымохода длиной 4 м;
  • резервуар для топлива объемом 8−15 л;
  • металлические уголки с боковой стороной 20 см;
  • болгарка;
  • напильник;
  • сварочный аппарат;
  • рулетка;
  • уровень;
  • дрель.

Основой изготовления конструкции служит газовый баллон. Принудительная подача воздуха отсутствует. Выбранный газовый баллон следует очистить от остатков газа. Для этого открывается вентиль. Затем емкость переворачивается и сливается конденсат. Для окончательного очищения полости в нее заливается вода, а затем полностью сливается.

Пошаговое изготовление следующее:

  1. 1. От емкости отрезается верхняя часть вместе с вентилем.
  2. 2. К нижней части привариваются ножки из уголков. Это будут камеры. Верхняя часть станет крышкой.
  3. 3. Внизу вырезается отверстие для поддувала и устанавливается дверца.
  4. 4. Внутрь баллона ставится емкость для топлива.
  5. 5. Сверху формируется крышка с 2 отверстиями. Первое для дымохода, а через второе будет вестись заливка топлива.
  6. 6. Поле сборки конструкции устанавливается дымоход. Располагается он строго вертикально.

Во время растопки заполнение баллона соляркой ведется на 2/3 объема, сверху кладется лист зажженной бумаги. При закрытой крышке начинается повышение температуры, и пары топлива загораются. В процессе работы добавление топлива не допускается.

Автономная Дизельная печь своими руками

4.2

Капельное изделие

Для отопления гаража удачным вариантом является капельница. Для этого хорошо подходит медицинская грелка. Длина резинового шланга у нее составляет 2 м. В него вставляется Г-образная медная трубка длиной 1,5 м. Для регулировки подачи топлива резиновая трубка переламывается и фиксируется струбциной. В этом месте устанавливается регулировочный болт. Затем грелка вешается на стену.

В качестве емкости используется любая бочка. Сбоку в ней прорезается отверстие и устанавливается дверца. Рядом делается отверстие для трубы дымохода. В средней части баллона сверлится еще 1 отверстие для медной трубки.

В качестве фитиля используется ветошь или старые тряпки. Предварительно они смачиваются соляркой. Если конструкция больших размеров, то под ветошь устанавливается кирпич. В процессе работы оперативно регулируется величина жара.

Автономная дизельная печь подробная сборка

4.3

Агрегат из стальных листов

Такое изделие характеризуется небольшим весом. Компактное устройство удобно для приготовления пищи. К нему легко подключается водяное отопление.

В качестве материалов и инструментов используется следующее:

  • листы металла, толщиной 4 и 6 мм;
  • труба для дымохода — 4 м;
  • стальные уголки для ножек;
  • трубы для горелки;
  • листогибочный станок;
  • болгарка;
  • сварочный аппарат.

Состоит конструкция из 2 емкостей, соединенных между собой трубой, которая называется фитильной чашей. Через нее идет дымоотвод и поступает воздух. Изделие отличается надежной работой. Порядок его изготовления следующий:

  1. 1. Верхняя емкость формируется из металла толщиной 6 мм. Здесь располагается дверца для регулировки подачи воздуха. Нагревательным элементом является труба и верхняя часть. Сверху для крепления оцинкованной трубы приваривается патрубок.
  2. 2. Для низа верхней части изготавливается круг из 6 мм металла. Его диаметр составляет 352 мм. В нем сверлится отверстие 100 мм со смещением от центра на расстояние 110 мм. К кругу приваривается перегородка с параметрами в виде прямоугольника: 70х330 см. Снизу вставляется труба длиной 130 мм и диаметром 100 мм. В этой трубе, отступив 360 мм, изготавливается 48 отверстий. Их диаметр составляет 9 мм, и расположены они на расстоянии 6 мм друг от друга. К верхней части конструкции она не приваривается, а плотно вставляется.
  3. 3. Снизу формируется топливный бак для солярки. Изготавливается он из металла 4 мм. К нему приваривается труба с отверстиями.

Существует множество конструкций печи на солярке для гаража. Необходимо выбрать оптимальный вариант. Изготовление лучше вести своими руками, предварительно ознакомившись с инструкцией. Это возможно сделать, если имеются необходимые материалы, инструменты и инженерные знания.

ПЕЧЬ на жидком топливе: ОТРАБОТКЕ, СОЛЯРКЕ, МАЗУТЕ и т.д. Waste oil HEATER!

oventilyacii.ru

Дизельная печка для отопления. Печь на солярке

Небольшая дизельная печка может стать отличным решением, когда необходимо обогреть хозяйственные помещения по типу дачного домика или гаража. В этом случае можно прибегнуть к одному из вариантов. Первый предполагает приобретение заводской модели, тогда как второй – самостоятельное изготовление.

Для того чтобы выполнить печь самостоятельно, вовсе нет необходимости подготавливать огромное количество материалов. Будет достаточно одного газового баллона или трубы большого диаметра.

Чудо-печь на дизельном топливе

Маленькая дизельная печка характеризуется низким расходом топлива. Например, если тепловая мощность равна 2,5 кВт, то в час будет израсходовано всего лишь 0,2 л дизеля. Сама конструкция имеет компактные размеры, вес некоторых моделей составляет 10 кг или меньше. Конструкция довольно проста, она состоит из:

  • металлического корпуса;
  • открытого резервуара;
  • топливного бака.

Для того чтобы топливо не поступало из бака постоянно, выходной патрубок имеет специальный клапан. Довольно простая горелка работает за счет топлива и имеет вид фитиля, нижняя часть которого погружена в резервуар с горючим. Когда вентиль открывается, топливо подается в рабочую емкость, фитиль начинает впитывать топливо. Через некоторое время дизельная печка разжигается, прогревается и начинает работать в обычном режиме.

Наиболее часто производители помещают над горелкой решетку, чтобы при необходимости у пользователя была возможность подогреть воду в ведре или кастрюле. В качестве примера такого оборудования можно рассмотреть «Солярогаз ПО-1.8». Эта модель печи имеет мощность в 1,8 кВт и изготавливается в России. Такая дизельная печка должна эксплуатироваться по определенным правилам. Например, для того чтобы исключить едкий запах, розжиг следует осуществлять на улице.

На постоянной основе такое оборудование лучше не использовать, ведь в этом случае вы тоже столкнетесь с едким запахом. Но интенсивная эксплуатация всё же возможна, для этого нужно будет менять фитиль и чистить горелку.

Самодельные дизельные печи

Автономная печка дизельная может быть изготовлена вами самостоятельно. Сегодня такие агрегаты являются одними из самых распространенных, ведь они способны работать на солярке и отработке. Печь имеет в составе две бочки, которые могут иметь прямоугольную или цилиндрическую форму. Для нормального функционирования их следует соединить перфорированным цилиндром.

В нижней емкости будет происходить испарение и горение жидкого топлива, тогда как в верхней – дожигание. В соединительной трубе следует проделать отверстия, которые будут служить для поступления вторичного воздуха. Такая автономная печка дизельная работает за счет естественной подачи кислорода, что вызывается тягой дымохода.

Распространенность оборудования объясняется простотой изготовления. Для сборки будет необходимо подготовить любой металл, который в хозяйстве найдет каждый мастер. Греет такая печка очень хорошо, особенно положительно проявляет себя при работе на солярке. Но есть и недостатки, которые выражены в выделении едкого запаха в процессе эксплуатации. Из-за этого в жилых зданиях такие устройства не используются.

Меры пожарной безопасности

Если дизельная печка для гаража вами будет использоваться, вы должны помнить о том, что она может представлять пожарную опасность. Когда в горючее попадает некоторая часть воды, в перфорированной трубе могут начать возникать хлопки, которые достигают внушительной силы. Именно поэтому последствием могут стать брызги горящего масла, которые попадают через отверстия в трубе. В этом случае масло может вызвать пожар.

Разновидности печей на дизельном топливе

Дизельная печка для гаража представлена сегодня двумя разновидностями:

  • агрегаты прямого нагрева;
  • оборудование косвенного нагрева.

Иногда такие устройства называются буржуйками, а также снабжаются вентиляторами. Если речь идет о прямом нагреве, то приборы лишены дымохода, что делает их не очень удобными для обогрева небольшого помещения.

Косвенный нагрев – это довольно удобно, поэтому такие приборы обрели популярность у владельцев гаражей. Топливный бак и камера сгорания работают по простому принципу, который заключается в том, что через форсунку бака жидкость поступает в камеру, где сгорает при помощи воздуха, подаваемого вентилятором. Воздушные потоки проходят через теплообменник и направляются через сопла в помещение. Такая печь на солярке может иметь в составе:

  • регулировочный винт;
  • корпус;
  • горелку;
  • съемный бак;
  • сменный блок;
  • решетку;
  • отражатель.

Съемный бак обычно дополняется клапаном, тогда как сменный блок – фитилем.

Дополнительные особенности печи на дизельном топливе

Печь на солярке современного типа имеет систему контроля пламени, которая отключает перегретый прибор. Подобные устройства подходят для обогрева бытовок, дачных домиков, торговых объектов, гаражей, строительных площадок и пунктов охраны. Мобильные печи незаменимы, когда есть необходимость обогреть помещение в аварийном состоянии.

Такая печка на дизельном топливе может быть взята вами в поход. Ведь не всегда есть возможность и желание разводить костер. Однако важно помнить о том, что подобная конструкция обязательно должна устанавливаться в помещениях с хорошей вентиляцией, ведь в атмосферу будет попадать огромное количество дыма.

Самостоятельное изготовление печи на дизельном топливе

Для того чтобы выполнить печь, которая будет работать за счёт дизельного топлива, необходимо подготовить не только листовой металл, но и:

  • стальные уголки;
  • трубу;
  • электрический инструмент;
  • сварочный аппарат.

Толщина стальных уголков может изменяться в пределах от 4 до 5 мм, тогда как металлическая трубка будет обладать толщиной от 25 до 30 мм. Дизельная печка для дачи может быть выполнена в форме прямоугольника. В этом случае листы раскраиваются и свариваются между собой. Понадобится верхняя часть, дно, боковые и задняя стенки.

На лицевой панели следует расположить дверку для топочной камеры и поддувало. На первом этапе привариваются боковые части. Они должны располагаться вертикально, это следует проверить с помощью угольника или уровня. Прихватив элементы в нескольких местах, нужно убедиться в их правильном расположении. Как только будет приварена задняя стенка, все внутреннее пространство необходимо поделить на 3 части:

  • зольник;
  • топку;
  • дымооборот.

Изнутри, по бокам привариваются уголки, а для решетки необходимо подготовить полоски. Расстояние между пластинами составит 5 см. Сверху привариваются металлические пруты, на которых следует расположить отражатель. Он будет иметь вид металлического листа. Отражатель должен быть съемным.

Рекомендации мастера по проведению работ

Когда приваривается крышка, важно предусмотреть отверстие для дымоходной трубы. На следующем этапе вырезается и приваривается верхняя перемычка, она должна быть расположена на уровне колосниковой решетки. По поводу размеров дверок задумываться слишком долго не стоит.

Конструкция устанавливается на ножки. Их выполняют из металлической трубки, диаметр которой составит 10 см. Дымоход изготавливается из 15-см трубы. Его следует вывести наружу, проделав отверстие в стене. Переходы могут составить угол в 45 °, горизонтальных участков быть не должно.

Особенности изготовления печи-капельницы на дизельном топливе

Автономное отопление в гараже может быть обеспечено еще и за счёт печи-капельницы, которая является самой безопасной. Изготовить ее можно из старого газового баллона или металлической трубы большого диаметра. На дно устанавливается чаша, в которой будет происходить сжигание горючего.

Через вертикальную перфорированную трубу будет поступать кислород, благодаря этому обеспечивается первичное горение паров и дожигание пиролизных газов. Топливо будет капать в чашу, проходя по металлической трубке. Для этого бак с горючим устанавливается выше и немного в стороне. Это позволит исключить пожар.

Заключение

Печи на солярке сегодня достаточно распространены, ведь они могут быть не только приобретены в магазине, но и изготовлены самостоятельно. Если вы решили выполнить такое оборудование своими руками, то его следует дополнить смотровым люком, который располагается в нижней части корпуса. В верхней зоне должна быть крышка. Она требуется для того, чтобы пользователь смог наблюдать за процессом горения.

fb.ru

Чудо-печь для гаража на солярке своими руками: как соорудить самому

Необходимость отопления в гараже редко вызывает споры: автомобилисты прекрасно понимают, насколько важно заботиться о состоянии машины, да и сами не хотят мерзнуть во время осмотров и ремонта техники.

Главный вопрос, который требуется решить, – подходящий тип обогрева. Хороший вариант – чудо-печь на солярке. Разберемся, какими достоинствами обладает этот отопительный прибор и как собрать его своими руками.

Содержание статьи:

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу вентиляционной системы. Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях. Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

  • Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
  • Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
  • Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
  • Доступность источника энергии. При выборе отопительной системы принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
  • Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
  • Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности. Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображений

Фото из

Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоны

Владельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало места

Для обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибора

Модели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделями

Отопление инфракрасным обогревателем

Самодельная буржуйка на твердом топливе

Газовая теплопушка в гараже

Чудо-печка на солярке

Чудо-печь – отличный вариант. Такой обогрев дешев, а топливо (солярка, керосин или дизтопливо) доступно и приемлемо по цене. В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла (если в помещении уже смонтирована отопительная система). В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки – 1.8-5 Вт (показатель зависит от конструкции и качества сборки модели).

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Сборка самодельной конструкции

При желании можно найти подходящую модель в магазине или купить по интернету, но если есть несколько часов времени, желание сэкономить и получить полезную вещь из старых ненужных деталей, то стоит сделать печку своими руками. Рассмотрим популярные конструкции.

Вариант 1: печка из старого газового баллона

Если есть 50-литровый б/у газовый баллон, то половина конструкции уже готова. Главное, чтобы толщина его стенок не превышала 1.5 мм. Теперь нужно найти трубу для дымохода. Подойдет отрезок диаметром от 10 см. Его длина должна быть не меньше 4 м. Желаемая толщина стенок металла – 2 мм.

Топливный резервуар можно изготовить из бака. Оптимальный объем – не более 15 л и не менее 8. Остальные детали можно докупить в магазине. Потребуются стальные уголки 20 см (будущие ножки) и медная горелка. Из инструментов – болгарка, дрель, сварочный аппарат, а также рулетка и уровень.

На толщину стенок баллона стоит обратить особое внимание. В качестве топлива в чудо-печке используются пары солярки. Чтобы их получить, нужно довести жидкость до кипения. Это очень трудно, если толщина стенок конструкции превышает 1.5 мм

Газовый баллон освобождают от конденсата и выполаскивают от одоранта. Теперь нужно срезать верхнюю часть с вентилем. Чтобы было удобнее, можно залить емкость водой и закопать ее землю. После разреза появится вода. Следует дождаться, пока она полностью стечет, а потом закончить работу.

Нижнюю часть баллона используют в качестве камеры (к ней приваривают устойчивые ножки из стальных уголков), а верхняя будет служить крышкой конструкции. Для регулировки подачи топлива монтируют специальный вентиль.

Баллон можно расположить вертикально или горизонтально. В первом случае можно приспособить металлические ножки конструкции в качестве воздуховодов

После сборки и установки печки потребуется смонтировать дымоход. Он должен быть строго вертикальным. Этот момент нужно учесть при выборе места для установки печки: ее следует размещать только там, где можно смонтировать дымоходную трубу без изгибов и наклонов.

Розжиг такой печки требует особого внимания. Баллон заполняют соляркой на 2/3, а поверх кладут подожженный лист бумаги. После этого опускают крышку и ждут, когда загорятся пары топлива. Во время работы нельзя подливать солярку

Если в большинстве моделей самодельных печек можно использовать практически любое жидкое топливо, то с этой конструкцией следует обращаться осторожно. Она может работать только на солярке или очищенном отработанном масле без примесей воды и спирта. Бензин и керосин использовать нельзя.

Вариант 2: корпус из стальных листов

Вместо газового баллона можно использовать жаропрочную сталь толщиной 4 и 6 мм для изготовления корпуса печи. Единственный нюанс: придется купить или арендовать листогибочный станок. Остальные материалы и инструменты доступны. Некоторые можно найти дома, а недостающие детали – докупить. Потребуются:

  • стальные уголки для изготовления ножек;
  • труба для горелки;
  • 4-метровая труба для дымохода диаметром 100 мм;
  • измерительные инструменты;
  • болгарка;
  • сварочный аппарат;
  • молоток;
  • уровень.

Готовая печка получится компактной (70 х 50 х 35 см) и относительно легкой (около 27 кг). Конструкция будет устойчивой, эффективной, простой в эксплуатации. При желании ее можно подключить к водяному отоплению.

Конструкции из жаропрочной стали очень долговечны. Их часто изготавливают для гаражей и мастерских. Такие печи могут работать на солярке, отработанном масле, дизтопливе

Днище топливника и крышку бака делают из листа более толстой стали (6 мм), а на изготовление самого резервуара пойдет стальной лист толщиной 4 мм. Детали вырезают по схеме, сваривают, а швы обрабатывают напильником.

Чтобы изготовить трубу бака для солярки, нужно вырезать полосу металла толщиной 4 мм и шириной 115 мм, согнуть ее в кольцо и приварить к резервуару. Труба получится диаметром примерно 34-34.5 см. Для нее нужно будет сделать крышку. Ее вырезают из листа толщиной 6 мм и приваривают к трубе. После этого изготавливают ножки.

Бак для заливки топлива изготавливают из стали 6 мм. Из нее вырезают круглую деталь диаметром 35.2 см и полоску. Ширина такой полоски должна быть 6 мм. В центре круга подготавливают отверстие для дымохода (диаметр зависит от выбранной трубы, оптимальный – 10 мм). Еще одно отверстие нужно для заливки масла. Оно должно быть меньше (диаметр 5-6 см) и располагаться на расстоянии 4 см от отверстия дымохода.

В устройстве дымохода для такой печи допустимы изгибы, но они могут находиться только внутри помещения. Наружная часть должна быть строго вертикальной, иначе ветер будет врываться через дымоход и мешать работе печи

Для нижней части емкости из более толстой стали вырезают круг 35.2 см. В нем подготавливают круглое отверстие для патрубка диаметром 10 см. Расположение рассчитывают так, чтобы между центром самой детали и центром отверстия было 11 см.

Из толстой стали вырезают прямоугольную перегородку 7 х 33 см и приваривают на круг, сместив ближе к патрубку. Сам выхлопной патрубок изготавливают из 13-сантиметрового отрезка дымоходной трубы. Чтобы изготовить горелку, в трубе просверливают 48 9-миллиметровых отверстий на расстоянии 6 см друг от друга. Должно получиться 6 рядов, в каждом из которых 8 отверстий.

Горелку плотно и ровно устанавливают (но не приваривают) в крышку топливного бака, подправляя конструкцию напильником. В бак для заливки топлива вставляют 16-сантиметровый патрубок, а верхнюю и нижнюю части печки соединяют без сварки. Для уплотнения используют кольцо (диаметр 35.4 см). Конструкцию полностью собирают и устанавливают задвижную пластину.

Вариант 3: конструкция капельного типа

Потребуется обычная резиновая грелка со шлангом (объем 2 л). К резиновому шлангу подсоединяют трубу из меди длиной 1-1.5 м (ее нужно будет согнуть в виде буквы «Г»). После этого резиновый шланг следует согнуть пополам и зафиксировать струбциной с винтом. Саму грелку вешают на стену и заливают в нее топливо, а интенсивность его подачи регулируют винтом.

Такие грелки есть практически в каждом доме. Можно взять даже очень старую, главное — целую. Если же в кладовке не нашлось подходящей грелки, приобрести ее можно в любой аптеке

Из ветоши изготавливают фитили: их формируют с помощью гибкой металлической проволоки, оборачивают тряпками и пропитывают соляркой. Идеальный вариант – найти старый матрас и нарубить его в виде топливных брикетов 20 х 10 х 4 см. Пропитанные соляркой, они будут отлично гореть. Если печка большая, то под фитили нужно будет подкладывать кирпич.

Если в хозяйстве есть старый матрас, который до сих пор не вынесли на свалку, он послужит для отопления гаража. Хорошенько пропитав куски матраса соляркой, можно получить высококачественные фитили

Сама печка может быть любой. Можно изготовить ее из части старой бочки. Главное – прикрепить к ней дверцу и трубу. Не стоит слишком заботиться о герметичности дверцы. Если сквозь щели будет поступать воздух, не придется делать поддувало.

Обращаться с такой конструкцией нужно очень осторожно, т.к. она пожароопасна. Дверца прилегает неплотно, поэтому во время работы печки в помещение поступают продукты горения

Для топлива делают отверстие, в которое вставляют медную трубку, идущую от грелки. Если это отверстие просверлить в боковой части бочки, то печка будет не только отапливать гараж, но и служить варочной поверхностью.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи. Следует руководствоваться такими правилами:

  • Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
  • Вокруг печки должно быть свободное пространство (0.5 м со всех сторон).
  • В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
  • Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

Выводы и полезное видео по теме

Предлагаем полезные видеоролики, с помощью которых вы лучше разберетесь в нюансах изготовления печи на жидком топливе.

Принцип работы чудо-печки на солярке:

Правильный розжиг и вариант усовершенствования промышленной печи на солярке:

Видеоинструкция по изготовлению печи капельного типа своими руками:

Видеоотзыв о работе печки кустарного производства:

Сфера применения чудо-печи на солярке не ограничивается только гаражом. Она отлично подойдет для отопления теплицы, дачного домика и любого другого помещения, где люди не проживают постоянно, но находятся по несколько часов кряду. Расход жидкого топлива составляет примерно 300 г/час, и более экономичную модель трудно представить. Это хорошее решение для тех, кто старается рационально распоряжаться деньгами.

sovet-ingenera.com

Где и как применять чудо печь, принцип ее работы и конструкция

Проблему временного отопления жилого помещения, временной постройки, подсобки, каждый собственник решает по-разному. Кто-то для этих целей приобретает электрический обогреватель, кто-то тепловую пушку, а кто-то проверенный временем агрегат — чудо-печь на солярке. Это компактное устройство, работающее на солярке или керосине.

Сферы применения

Выбор чудо-печи будет оптимальным решением для обогрева теплицы, дачи, подвала, жилого, гаражного помещения, где пока еще нет или не предусмотрено подключение к центральному отоплению. Печь, работающая на солярке, может использоваться как в роли дополнительного, так и постоянного обогревательного прибора. Подходит для разогрева и приготовления еды. Нельзя ее использовать в помещениях с плохой вентиляцией. Связано это с тем, что когда печь разжигается или тушиться, то в атмосферу попадает небольшое количество дыма, а при работе вместе с теплом в воздухе чувствуется неприятный запах.

Принцип работы

Работать чудо-печь может на дизельном топливе и керосине. При использовании керосина в атмосферу выделяется меньше вредных веществ, а КПД на 20% больше, чем при работе на солярке.

В зависимости от модели, мощность этого отопительного прибора может составлять 1,8−5 кВт.

При полной заправке топливного бака, чудо-печь может проработать 18 часов, но здесь тоже все зависит от модели. Так есть чудо-печи, работа которых при полной заправке рассчитана на 6 часов, а есть модели, рассчитанные на непрерывную работу в течение 28 часов.

Конструкция чудо-печи

  • съемный топливный бак, оснащенный клапаном;
  • регулировочный винт;
  • блок с фитилем, который можно менять;
  • решетка;
  • корпус;
  • отражатель;
  • горелка.

Отражатель из металла расположен на корпусе, который окрашен порошковой краской. Именно благодаря отражателю происходит эффективный обогрев помещения. Горелка расположена в центре чудо-печи, а топливо самотеком поступает из расположенного на задней панели топливного бака. С помощью регулировочного винта устанавливается требуемая температура нагрева помещения. Это общая конструкция печи, работающей на солярке, но она может немного отличаться в разных моделях от разных производителей. Для изготовления печки используют жаростойкую сталь.

Вес чудо-печки может составлять 10 кг, что позволяет ее переносить в зависимости от необходимости, в другое помещение. Габариты: высота от 3500 до 6000 мм, глубина и ширина от 2500 до 4000 мм. Такой небольшой вес и маленькие габариты позволяют перемещать ее силой одного взрослого человека.

Розжиг

Перед розжигом бак устанавливается в предназначенное для этого места и в него заливается топливо. Затем необходимо снять решетку с горелкой и произвести установку фитиля в блок. После того, как фитиль вставлен, производится обратная установка горелки и решетки. После того, как все подготовительные работы завершены, открывается регулировочный винт и потребуется подождать полминуты, чтобы фитиль пропитался топливом. Затем уже производится розжиг горелки. Как только начнется интенсивное горение, регулировочный винт требуется завернуть до конца и выждав некоторое время, чтобы пламя осело, открыть обратно, установив необходимую степень нагрева. Прекращение работы чудо-печи осуществляется завинчиванием регулировочного винта до упора. Обязательно следует проследить, чтобы топливо выгорело до конца и огонь погас. Расход топлива в зависимости от конструкции печки может составлять 150−400 мл/час.

Видео, иллюстрирующее процесс розжига чудо печки:

Меры предосторожности

Запрещается:

  • пользоваться отопительным прибором в плохо проветриваемом помещении;
  • устанавливать печь в непосредственной близости от мебели и легковоспламеняющихся предметов;
  • применять топливо, не соответствующее указанному в паспортных данных;

Кроме этого, необходимо исключить попадания на работающую печь воды и эксплуатироваться она должна только под контролем взрослых членов семьи.

Другие виды печей

Говоря о чудо-печке, стоит отметить, что существуют еще виды печек для временного обогрева помещений, которые не требуют больших расходов. Это печки, работающие на отработанном масле и печки-газогенераторы.

Печь, работающая на отработанном масле — это один из самых экономных вариантов отопления жилого или любого подсобного помещения. Экономия достигается из-за дешевизны топлива, так как отработанное масло стоит недорого, а в некоторых случаях оно вам может достаться вообще бесплатно.

Печи на отработке

Плюсы:

  1. Главными преимуществами печки являются простота конструкции и экономичность. Кроме этого, при сгорании отработки, в атмосферу не производится выброс вредных веществ, копоти и дыма.
  2. В конструкции отсутствуют сложные детали в виде форсунок, капельниц, поэтому печь работает без перебоев даже при критически низких температурах.
  3. Есть возможность интегрировать печь в систему отопления. Для этого достаточно установить на нее бак и в его верхней части сделать вывод в систему отопления. «Обратка» также должна выходить на бак. Такая достаточно простая схема позволяет значительно экономить на потреблении электричества или газа.

Минусы:

  1. Требуется устройство дымохода, высота которого должна составлять минимум 4 метра.
  2. Дымоход не должен иметь горизонтальных участков.
  3. Необходимо регулярно производить чистку дымохода и емкости под масло.

Розжиг печки производится очень просто. В емкость для масла помещается бумага и заливается небольшое количество масла. Бумага поджигается, масло начинает нагреваться, закипать и через некоторое время самовозгорается. После этого можно долить необходимое количество отработанного масла и затем только контролировать его уровень

Конструкция отопительного прибора позволяет:

  • осуществлять контроль над количеством потраченного топлива;
  • регулировать температурный режим;

Газогенераторные печи

Печь-газогенератор — это привычная всем «буржуйка», работающая на твердом топливе (уголь, дрова). Идеально подойдет в том случае, когда требуется отапливать помещение в течение длительного времени и при этом не стоит вопрос эстетичного вида отопительного прибора. Преимущества печки — небольшие размеры в сочетании с высоким коэффициентом полезного действия. Достигается это за счет того, что в замкнутом закрытом пространстве, где практически нет кислорода, дрова под воздействием высокой температуры переходят в новое состояние, которое называют топочный газ, который при дожигании образует большое количество тепла. На том же принципе работают и пиролизные котлы. Дрова горят медленно, долго, сгорают практически без остатка, за счет чего КПД газогенераторной печки составляет 75−80%. Благодаря тому, что топливо сгорает почти полностью, не образуется много золы и дыма.

Интенсивное горение требуется только для образования сильной тяги. Для этого потребуется не более 15 минут. Затем, используя специальные заслонки, процесс переводится в режим плавного тления. Это позволяет экономить на топливе и одной закладки дров или торфяных брикетов хватает от 5 до 12 часов в зависимости от модели.

Здесь приведены только два вида временных источников тепла, которые по своим характеристикам, техническим возможностям, ценовому диапазону больше всего похожи на чудо-печку на солярке. Какой именно печке отдать предпочтение для временного отопления своего гаража или дачи, это дело каждого собственника в отдельности.

Оцените статью: Поделитесь с друзьями!

teplo.guru

Печка на солярке своими руками: инструкция + фото

Когда требуется обогреть небольшой дачный домик или гараж, оптимальным приспособлением станет автономная печь, функционирующая на солярке.

Можно купить заводской обогреватель в магазине, но домашние мастера предпочитают изготовить такую печь самостоятельно.

Это устройство похоже на забытый керогаз, потому расход солярки у него минимален. Например, тепловой обогреватель мощностью 2,5 кВт за один час потребляет 0,2 л дизтоплива.

Характеристики печи

Подобный агрегат отличается небольшими габаритами и малым весом. Он имеет довольно простую конструкцию. В стальном корпусе установлены открытый резервуар и топливный бак, которые соединяются между собой как сообщающиеся сосуды.

Для ограничения поступления горючего вещества из бака выходной патрубок оборудован специальным клапаном. От керогаза печи досталась горелка, питающаяся соляркой. Этот элемент представляет собой надежный фитиль, у которого нижняя часть погружена в бак с топливом.

После открывания вентиля в рабочую емкость начнет подаваться горючее. Специальный шнур, предварительно намотанный на основание в виде цилиндра, быстро его впитывает. Через несколько минут можно проводить розжиг печи. Никаких приспособлений для этого не требуется, ведь все делается вручную.

Чтобы устройство на дизельном топливе прогрелось до нужной температуры, придется немного подождать. Мощность агрегата регулируется вентилем. Он же является ее выключателем.

Минусом устройства можно назвать затухание горелки через 10 минут после того, как закончится солярка. Чтобы как-то компенсировать этот недостаток, многие изготовители прямо над горелкой устанавливают металлическую решетку, которая в случае необходимости позволит нагреть воду в какой-либо емкости.

Одной из таких чудо-печей является модель «Солярогаз ПО-1,8», сделанная в России. Максимальная мощность подобного агрегата не превышает 1,8 кВт. На фотографии ниже вы можете ознакомиться с этим устройством.

Некоторые особенности такой печи

На форумах можно прочесть много положительных отзывов об этой модели, однако существует несколько особенностей при работе с ней. Среди них отмечают следующее:

  • разжигать подобную печь лучше на улице, чтобы в комнате не скапливался едкий «аромат»;
  • из-за наличия такого запаха не стоит обогревать жилое помещение подобным прибором на постоянной основе;
  • интенсивная эксплуатация требует содержать горелку в чистоте, а также проводить смену фитиля.

Какие объекты можно обогревать чудо-печкой

Подобный агрегат используется для отопления следующих помещений:

  • теплицы;
  • парники;
  • подвалы;
  • цокольные этажи;
  • дачные домики;
  • гаражи;
  • подсобки;
  • мастерские;
  • палатки;
  • кабинки;
  • жилые помещения.

Меры предосторожности

Использование печи, работающей на солярке, требует обязательного соблюдения правил техники безопасности. Особенно это касается гаража. Прежде всего, в нем стоит дорогой автомобиль и хранятся другие вещи, без которых трудно обойтись любому механику.

В гараже постоянно находятся горючие вещества. Прежде чем запустить в работу чудо-печь на солярке, нужно обязательно подумать о пожарной безопасности. Такое устройство является источником возникновения пожароопасной ситуации.

Печь на дизельном топливе запрещается устанавливать в местах постоянных сквозняков. Внутрь устройства не должны попадать легковоспламеняющиеся предметы.

Даже при ограниченной площади гаражного помещения вокруг такого обогревателя должно сохраняться полуметровое пространство.

Печь на солярке запрещается устанавливать возле горючих и воспламеняющихся веществ.

Для более высокой надежности и безопасности нужно иметь под рукой несколько автоматических углекислотных огнетушителей. Важно, чтобы объем газа, который способны выпускать эти устройства, превышал 1,5 площади гаража.

Баллоны весом 5 кг – оптимальный вариант. Они представлены разными видами и предназначены для различных целей. Для спокойной работы в гараже наиболее подходящими станут следующие модели:

  • автоматические;
  • углекислотные;
  • энергонезависимые.

Если открыть кран таких огнетушителей, содержимое баллона не выльется: этому помешает специальная мембрана. В случае нагрева устройства до температуры более 70 градусов произойдет разворачивание этого элемента. Острие его проколет и выпустит газ наружу.

Принцип работы чудо-печи

В подобных устройствах загораются воздушная смесь и его пары. Конструкция агрегата состоит из нескольких частей:

  • топливного бака;
  • камеры сгорания;
  • нагревательного элемента.

Солярка заливается в емкость, наблюдается выделение паров. При розжиге создается требуемая температура. Происходят вспышка паров и их дальнейшее горение.

Способы конструирования печи

Можно приобрести заводской агрегат, работающий на дизтопливе. Однако устройство, собранное вручную, порой намного экономичнее. Причем его можно приспособить под конкретные места установки.

Обогреватель на солярке бывает нескольких видов. Рассмотрим их далее в статье.

Конструкция из обычного газового баллона

Чтобы создать такой аппарат, требуется подготовить следующие материалы:

  • бесшовный баллон, толщина стенок которого не превышает 1,5 см;
  • дымоотводящие трубы диаметром более 10 см и длиной 4 м;
  • емкость для хранения горючего объемом до 15 л;
  • медные трубы;
  • стальные уголки;
  • болгарка;
  • сварочный аппарат.

Подача топлива осуществляется самотеком, никаких дополнительных приспособлений для нагнетания воздуха не требуется. Источник горения, находящийся внутри, и контур должны быть на одинаковой высоте. Таким образом предотвращается нагревание печи до достижения пожароопасных показателей.

Поскольку в устройстве, функционирующем на солярке, появляются горючие пары, для создания нужной температуры необходимо, чтобы стенки корпуса были небольшой толщины. Баллон режется болгаркой на равные части. Одна служит крышкой, другая – камерой.

Ко второму элементу привариваются ножки из металлического уголка. В верхней части, отступив от края примерно 15 см, с помощью сварки делается отверстие, в которое вставляется вытяжная или дымовая труба длиной 4 м и диаметром 10 см.Для получения возможности регулировать подачу воздуха в корпусе также делается отверстие, которое прикрывает пластина.

От области сварки необходимо отмерить 10 см. В этом месте оформляется небольшой проем диаметром 3 мм. Таким образом с шагом 5 мм проделываются еще 10 отверстий. Последнее должно находиться на расстоянии 50 см от сварной точки.

В этой трубе нужно выполнить еще один проем, в который будет вставляться изделие длиной 4 м и диаметром 8 см. Его устанавливают параллельно полу, затем надежно приваривают.

Чтобы залить топливо, в крышке нужно выполнить еще одно отверстие диаметром 8 см.

Капельная печка

Такая конструкция идеально подходит для отапливания небольших помещений. Она прекрасно обогревает как туристические палатки, так и маленькие домики.

Технология изготовления:

  1. Рассчитывается объем отапливаемого помещения. Для комнаты размером 3х3 м понадобится ящик 30х30х45 см.
  2. При наличии небольшой печи можно использовать дно огнетушителя. Для габаритного же устройства подойдет 200-литровая емкость. Эти изделия предназначены для обогрева теплушки.
  3. Для солярки необходимо использовать медицинскую горелку объемом 2 л. Ее резиновый шланг соединяется с медной трубкой маленького диаметра и длиной 1 м. Она сгибается под углом 90 градусов.
  4. Шланг требуется сложить пополам. Это место закрепляется струбциной для фиксации деталей печи. Винт монтируется таким образом, чтобы происходило медленное капание жидкости.
  5. Фитиль заменяет ветошь, которая пропитывается топливом.
  6. Проводится монтаж дверцы.
  7. В центре корпуса на некотором расстоянии от трубы сверлится отверстие, диаметр которого соответствует размеру медного изделия.
  8. Поджигается ветошь, капли топлива постоянно ее смачивают. Чудо-печь на солярке начинает работать.
  9. Для получения возможности готовить пищу трубка устанавливается сбоку.

Печка из стальных листов

Этот прибор состоит из двух емкостей, которые соединяются трубой больших размеров с множеством отверстий, так называемой фитильной чашей. Она служит дымоотводом и способствует поступлению воздуха.

В топливник солярка попадает самотеком. Здесь она нагревается и превращается в газообразную смесь.

ТЭНом, накаляющимся до температуры 800 градусов, служит спираль, расположенная вверху. Продукты химической реакции окисления вещества выходят через дымовой канал.

Такой самодельный прибор характеризуется компактностью, надежностью и экономичностью. Для его изготовления потребуется 5-миллиметровый стальной лист.

В трубе требуется сделать два колена, которые вставляются друг в друга. Они должны располагаться вдали от дверцы.

Топкой является нижняя емкость. Она же представляет собой бак для топлива. Чтобы заливать горючее, делается специальное отверстие. В целом такое устройство вмещает до 12 л солярки.

Труба и патрубок:

  1. Верхняя часть конструкции имеет проем, к которому монтируется дверца. С помощью этого отверстия регулируется работа устройства, проводится контроль подачи воздуха и настраивается сила горения.
  2. Труба и верхняя часть конструкции являются нагревательными элементами. Максимальная температура накаливания составляет 800 °C.
  3. Сверху приваривается патрубок, на котором держится вытяжное оцинкованное изделие.
  4. Для удобства очистки чудо-печи на солярке ее верхний элемент должен быть съемным.
  5. Для нижней части верхнего сегмента используется стальной лист толщиной 6 мм, из которого вырезается круг диаметром 35,2 см.
  6. Недалеко от торца в этой детали делается отверстие диаметром 10 см. Расстояние между серединой круга и проемом не должно превышать 11 см. Сюда же будут вставлены вытяжка и патрубок, представляющий собой металлопрокатное изделие длиной 13 см и диаметром 10 см.
  7. Перегородка выполняется в виде прямоугольника из этого же листа размером 7х33 см.
  8. Она приваривается к сделанному кругу рядом с проделанным отверстием. Сюда же устанавливается выхлопной патрубок.

Алгоритм создания трубы, предназначенной для горелки:

  1. Внизу изделия, отступив 36 см, необходимо подготовить 48 отверстий диаметром 9 мм. Должно получиться 6 рядов с 8 дырочками. Между ними выдерживается шаг в 6 см.
  2. Изготовленную трубу соединяют с верхней частью топливного бака. Обычно она представляет собой крышку, сделанную из стального листа, толщиной 4 мм. Ее необходимо установить ровно и очень плотно. Приваривать изделие не требуется.
  3. Чтобы выхлопной патрубок выходил из бака, необходимо позаботиться о специальном отверстии.
  4. Нижняя и верхняя части емкости соединяются без использования сварки. Детали должны иметь плотную посадку. Для этого сверху надевается кольцо размером 35,4 см.
  5. Топливный бак приваривается к трубе с отверстиями. Для устойчивости к нижней части устройства с помощью сварки крепятся четыре ножки.

Похожие статьи:

pechnoedelo.com

Отправить ответ

avatar
  Подписаться
Уведомление о
