печь для дома из металла, самодельные печки из железа

Содержание:

Печи из металла пользуются большей популярностью, чем кирпичные. Объясняется это их доступной стоимостью, высоким КПД, прочностью и небольшим весом. Но у них имеется и немало недостатков. Можно построить для дома печь из металла своими руками.


Плюсы и минусы металлических печей

Металл относится к прочным материалам, но он одновременно пластичен и податлив, что позволяет придать ему почти любую конструкцию. Он способен выдержать высокие нагрузки и перепады температур. Имеется немало методов обработки металлов, поэтому при изготовлении печей можно применять различные технологии.

Так как главным конкурентом металлических агрегатов на рынке отопительного оборудования являются кирпичные конструкции, сравнение технических характеристик будет между ними. Например, КПД печей из кирпича составляет около 70%. Что касается металлических изделий, то этот показатель у них достигает 83%, при этом они весят намного меньше и более доступные по цене.

Еще одним важным преимуществом печи для дома из металла считается цельность конструкции, поэтому ее можно без проблем перемещать и перевозить. С крупными сооружениями из кирпича это сделать невозможно.


По причине незначительного веса металлическим агрегатам не требуется обустройство отдельного прочного фундамента, а установка заключается только в возведении дымохода. В неотопительный период мобильное железное изделие можно переместить в подсобку или сарай и тем самым освободить пространство в помещении.

Металл, используемый в качестве материала изготовления агрегата, отличается высокой теплопроводностью, в результате чего он быстро нагревается, но и остывает аналогично. Такой обогрев способствует повышению КПД. В кирпичных печах сначала следует подождать, когда начнется внутренний теплообмен, а до этого в процессе протопки все полученное тепло уходит в дымоход.

Почти все преимущества металлических агрегатов основаны на особенностях этого материала – он достаточно плотный, не пористый, под воздействием конденсата не отсыревает как кирпичи. Им не опасны длительные перерывы в работе, они не нуждаются после простоев в разгонной протопке.

Металлические отопительные приборы легче сертифицировать и на них проще оформить разрешение в пожарной инспекции, что позволит сэкономить и деньги, и время. В продаже встречаются модели, которым вообще не требуется согласование, а только установка автономного дымохода.


Но у металлических агрегатов имеются и недостатки:

  1. Они не «дышат», так как в отличие от кирпича металл не пористый материал. Кирпичная печь при остывании поглощает из воздуха влагу, а при нагревании отдает ее. В результате в помещении создается постоянный баланс влажности, обеспечивающий ощущение комфорта. Иногда металлические агрегаты облицовывают кирпичом, чтобы добиться аналогичного эффекта, но он получается не таким результативным, а конструкция теряет легкость и мобильность.
  2. Как уже говорилось, металл быстро нагревается и остывает, поэтому для поддержания тепла в доме, печку из него приходится топить постоянно, а иначе она через несколько часов полностью остынет. Решить данную проблему можно путем изготовления металлического агрегата длительного горения. Но в любом случае он является постоянным очагом, создающим риск возникновения пожара и угара, и по этой причине его нельзя надолго оставлять без присмотра.
  3. Основной минус металлических печей заключается в их пожароопасности. У них стенки при нагреве раскаляются до такой степени, что могут спровоцировать воспламенение предметов, отделочных материалов, напольного покрытия, расположенных в непосредственной близости от огня. Поэтому в МЧС не просто получить разрешение на использование железного агрегата в жилой постройке – для него придется обустроить отдельную котельную.
  4. Срок эксплуатации печки из металла для дома составляет до 20 лет. При частой эксплуатации даже толстый металл выгорает, в результате чего стенки изделия становятся тоньше. Но всего за десятилетие работы печь полностью окупает свою стоимость за счет сокращения расходов на топливо и возможности заменить агрегат без ремонта и перепланировки помещений.

Выбор металла

Технические характеристики будущего отопительного устройства во многом зависят от выбранного для него металла, что отражается на себестоимости работы и сложности ее выполнения.


Для создания агрегатов используют:

  1. Суррогаты. К ним относятся, например, алюминиевые бидоны для молока. Но их использование нельзя назвать самым лучшим вариантом. Причина в том, что обеспечить высокий КПД может дожигание отработанных газов, во время которого температура достигает минимум 400 градусов, а при эксплуатации экологичной печки она поднимается до 600 градусов. Но при 660 градусах алюминий плавится. Это означает, что из бидона долговечная печь не получится.
  2. Обычную конструкционную сталь. Характеризуется пределом прочности до 400 градусов (свыше 2-х часов) и 600 градусов (до 2-х часов). Для печей подходит исключительно толстая сталь – минимум 4 миллиметра. Но частое использование подобного агрегата невозможно, поскольку он всего за одну зиму прогорит.
  3. Жаропрочную сталь
    . Из нее изготавливают заводские печи, задействуя спецсталь толщиной 1,5 - 3 миллиметра. Служат данные конструкции до 20 - 30 лет. Они компактны, имеют небольшой вес и высокий КПД. Заводские агрегаты обычно сертифицированы соответствующими службами, их можно монтировать в жилых постройках. Сверху у них бывают маломощные водогрейные регистры или варочные поверхности. Изготовить из жаропрочной стали своими руками металлическую печь вполне возможно, поскольку сборка отдельных моделей не нуждается в капитальной сварке, а соединения выполняют иначе, например, при помощи стальных заклепок. Примером такого прибора является изделие «Слобожанка».
  4. Чугун. Железо с примесью углерода характеризуется незначительной величиной теплопроводности и тем самым хорошо удерживает тепло внутри печи. Прогревается чугунный агрегат быстро, а после протопки еще в течение 3 – 4 часов продолжает обеспечивать обогрев. Его используют для теплоснабжения помещений площадью до 60 «квадратов». Для изготовления печей подойдет чугун толщиной 6 –25 миллиметров. Более тонкий сплав отличается повышенной хрупкостью, а слишком толстый при первой же растопке может треснуть. По причине значительного веса чугунные печи нельзя устанавливать непосредственно на пол, а поэтому приходится обустраивать бетонную стяжку. Для этого разбирают пол и заливают бетонную площадку нужной высоты. Сделать печь из чугуна самостоятельно не получится, так как в кустарных условиях его невозможно обработать. Используют такие агрегаты для обогрева хозпомещений или теплиц.

Классификация печных агрегатов

Чаще всего самодельные печки делают с варочными поверхностями.

Согласно особенностям устройства их делают:

  • камерными;
  • канальными;
  • колпаковыми.

В камерных печках топочные газы поступают в специальную камеру и там за счет естественной циркуляции полностью сгорают. Их конструкция создает подобие горения обычного костра в замкнутом пространстве. В бытовых моделях топочный отсек соединяют с дожигательным в единый модуль, называемый горнилом. Его сводчатая форма обеспечивает полный дожиг топлива. Примером подобной конструкции можно назвать классическую русскую печь.


В канальном агрегате топочные газы сначала догорают, потом постепенно остывают и перемещаются по каналам, находящимся между перегородками. При передвижении они отдают тепло печному корпусу. Внутри догорание отсутствует до тех пор, пока температура в топочном отделении не достигнет 400 градусов. КПД этих приборов не превышает 60%.

В колпаковой печи продукты горения движутся к своду особого колпака и там задерживаются, полностью догорая. Затем газы опускаются к низу и отдают тепло корпусу. Для растопки такого агрегата достаточно прогреть только небольшую зону колпака. Его КПД может составить 75%.

Особенности печей из металла

От металла зависят эксплуатационные характеристики отопительных агрегатов. Поскольку его теплопроводность по сравнению с теплоемкостью намного выше этот материал плохо накапливает тепло. Металл быстро поглощает тепловую энергию, накаляется и в скором времени остывает. Если учитывать данное свойство, можно собрать агрегат таким образом, чтобы при минимальной степени прогрева добиться высоких значений.


Самодельные печки из металла в зависимости от особенностей конструкции функционируют по-разному:

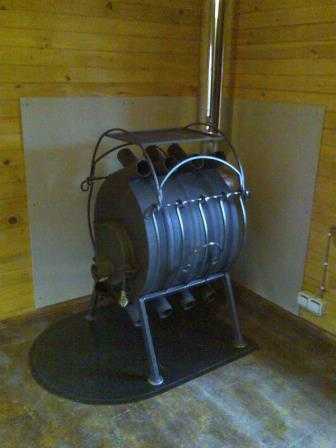

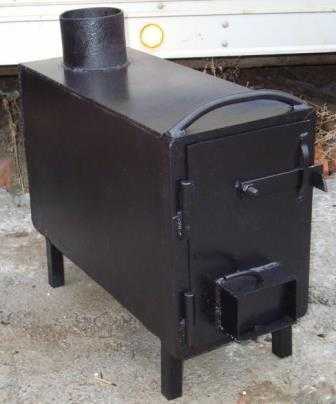

  1. Камерные. Эти устройства фактически являются обычной «буржуйкой», первые образцы которой появились пару веков назад, но им требовалось большое количество топлива. Потом их конструкцию усовершенствовали – поместили в нее колосник с поддувалом, укоротили дымоход до 2,5 –3 метров и утеплили его. Особенность агрегата заключается в том, что он саморегулирующийся – при полной протопке пропускной способности дымоходной трубы не хватает для вывода топочных газов, в итоге в горниле возникают завихрения, полностью дожигающие продукты горения. Только потом газы способны пройти по трубе. Поскольку на выходе из дымохода их температура равна около 100 градусов, конденсат отсутствует. Его очищают от сажи раз в год. КПД таких печей достигает 60%.
  2. Канальные. В них вместо сложного лабиринта газовых трубок оставлено одно колено. Оно разделяет топочную и дожигательные камеры. Посредством отверстия в конфорке на варочной панели или регулируемого воздушного дросселя поступает вторичный воздух, обеспечивающий дожигание топочных газов. Поскольку этот процесс осуществляется в одном месте, КПД равен 70-80%. Производительность печи при этом высокая, а эффективность функционирования не зависит от силы тяги или размеров дымохода. Поскольку основное тепло образуется в дожигательном отделении, агрегатом пользуются в двух режимах – пламенном и продолжительного горения. Используют разное твердое топливо, а мощность регулируют не количеством сжигаемых дров или угля, а путем подкручивания дросселя. Чистку дымохода выполняют раз в несколько лет при условии качественной эксплуатации печи. Дожигатель для нее желательно изготавливать из жаропрочной стали, причем в форме корыта. Корпус делают из обычной стали, имеющей толщину не меньше 4 миллиметров, а варочную поверхность из чугуна или толстой 8 – 10-миллиметровой стали. Плиту желательно сделать съемной, поскольку со временем ее нужно будет заменить, так как она прогорит.
  3. Колпаковые. Печи долгого горения работают в режиме тления, в результате чего появилась возможность сделать период теплоотдачи более продолжительным. Он может составлять от нескольких суток при использовании дров и от 10 до 30 дней для каменного угля. Если применять упрощенную схему подобной печи, в ней топливо будет тлеть непосредственно у поверхности, куда попадает кислород. Топливо в процессе пиролиза расщепляется на летучие компоненты, которые, поднявшись вверх, сгорают в колпаке, обеспечивая 60% тепла. С целью увеличения данного показателя на печь можно поместить газовую рубашку, где газы будут догорать. Как показывает практика, в результате КПД такой печки может достичь 80%, а иногда и больше. Если выбор сделан в пользу данной конструкции агрегата, необходимо помнить некоторые нюансы. Не смотря на то, что такая печь из железа для дома может функционировать на разном твердом топливе, наибольший эффект от ее работы достигается при растопке тем его видом, для которого она изначально предназначалась. При этом применяемое топливо должно быть сухим, а догружать его до момента полного сгорания предыдущей закладки не рекомендуется. В дымоходе печей продолжительного горения всегда образуется большое количество токсичного конденсата, поэтому нужно создать условия для его безопасного слива. Чтобы изготовить корпус агрегата, можно задействовать большой газовый баллон или использованную железную бочку.
  4. Масляно-пиролизные. Они известны как печки на отработке. Этот экономичный вариант пользуется большой популярностью среди печников – самоучек. Принцип функционирования агрегата несложен. Заливают в бак отработку, потом поджигают и подают кислород через воздушный дроссель, в результате горение не будет сильным, но для испарения масляного топлива его будет достаточно. Пары от отработки поступают вверх в отсек в форме трубы, имеющей перфорированные стенки, через которые проникает воздух. В процессе горения пары направляются в дожигатель с перегородкой, задерживающей оксиды азота в определенной температурной зоне до тех пор, пока они не распадутся и не начинают выделять тепловую энергию.


Использование в бытовых условиях агрегатов, функционирующих на отработке, согласно противопожарным правилам, запрещено, поэтому они не встречаются в продаже. Обычно такую печь уличную из металла устанавливают на приусадебных или дачных участках.

Изготовление агрегата для бани

Одним из лучших вариантов отопительного устройства для бани является металлическая печь из листовой стали, обложенная кирпичом. Данная конструкция не мобильна, но пожаробезопасна, а значит, ее можно устанавливать в жилом доме и даже в деревянной банной постройке.

Для ее сооружения из инструментов понадобятся:

  • сварочное оборудование;
  • болгарка;
  • диоды 3-4 миллиметра.

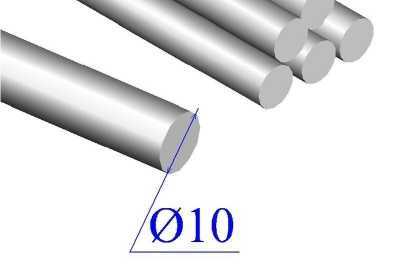

Также нужно иметь листы железа толщиной 2 –3 миллиметра, и арматуру 8 –10 миллиметров.


Важным моментом является то, что при обустройстве такой печи необходимо правильно подобрать для дымохода сечение, поскольку от этого зависит сила тяги, на которую также влияют погодные условия: чем теплее и влажнее воздух, тем она слабее.

В недостаточно широком дымоходе газы и воздух начнут смешиваться, не успев выйти наружу. Это создает дымовую пробку. Если диаметр трубы слишком большой, тогда в ней газы будут двигаться чересчур медленно, а поверхность внутренний стенок быстро засорится.



Банные печи из железа своими руками строят так:

  1. В первую очередь обустраивают фундамент. Для него строят деревянную опалубку высотой 20 сантиметров так, чтобы образовался квадрат размером 1х1 метр.
  2. Арматуру монтируют в один слой, делая сетку из прутьев с ячейками величиной 20х20 сантиметров. Надо, чтобы арматура не касалась земли, поэтому ее опирают на заранее установленные колышки и связывают на весу.
  3. Подготавливают цементно-песчаный раствор в пропорции 1:3. Для него берут 1 часть цемента не ниже марки М400 и 3 части мелкого речного песка. С целью придания прочности в смесь добавляют часть щебенки.
  4. Раствор выливают в опалубку, накрывают пленкой из полиэтилена и оставляют сохнуть на 4 недели. Один раз в день бетон нужно сбрызгивать холодной водой и вновь накрывать, иначе он начнет покрываться трещинами.
  5. Далее надо взять задний обод для колес и заварить на нем все отверстия, оставив только центральное.
  6. Со второго обода срезают выпуклую верхушку, вставляют в него первый и сваривают. Главное, это создать герметичное соединение, ведь внутри будет горячая жидкость.
  7. На внутренней части второго обода на равном удалении один от другого с трех сторон наваривают арматуру. Нужно, чтобы она упиралась в трубу для придания конструкции жесткости.
  8. Внизу первого обода создают круглое 25-миллиметровое отверстие и к нему приваривают трубу соответствующего сечения. В нее вкручивают кран, чтобы сливать воду.
  9. Далее делают точные копии двух ободов. Копию второго из них насаживают на трубу, переворачивают копию первого обода и приваривают его к концу трубы. Сверху приделывают второй экземпляр второго обода и для жесткости усиливают арматурой.
  10. Когда раствор для фундамента застынет, опалубку снимают и выкладывают кирпич, используя смесь на основе глины.
  11. Месторасположение печи для защиты от возгорания полностью обкладывают кирпичом.

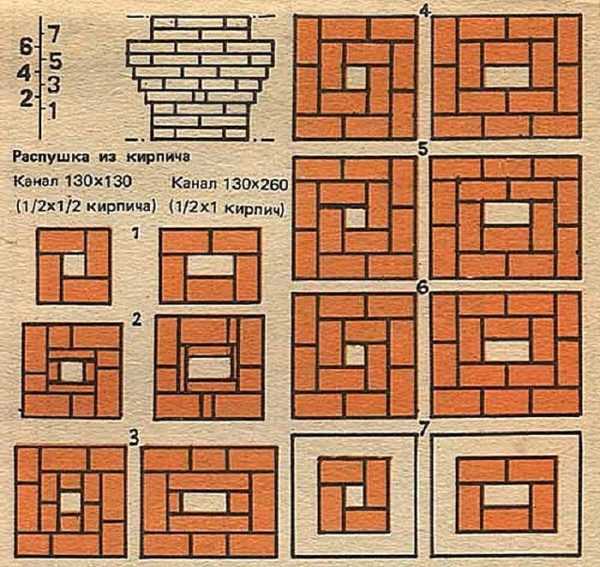

  12. Основание делают кирпичным, а со второго ряда начинают выкладывать зольник с поддувалом. Посредством него удаляют золу и тем самым обеспечивают поступление воздуха внутрь, который помогает появлению хорошей тяги. Длина зольной камеры должна быть меньше, чем у топки.
  13. Устанавливают дверцу поддувала, обкладывают кирпичом и укладывают еще один ряд. На шахту зольника помещают колосниковую решетку.
  14. После колосника выкладывают два ряда кирпичей, оставляя место для дверцы топки. Поверх создают еще два ряда.
  15. Кладке дают высохнуть в течение 2-х недель, обеспечив циркуляцию воздуха. Затем печку нужно протопить щепками в течение 1,5 - 2 часов.
  16. На кирпичную конструкцию устанавливают готовую трубу. На ней расположена каменка и емкость для горячей воды.
  17. Вес и размеры печи довольно большие, поэтому ее лучше разделить на составляющие части и собрать внутри бани на месте.
  18. Верх дымохода укрепляют прутьями арматуры, приварив один ее конец к трубе, а второй уперев в стену. Для крепления к стене задействуют металлическую пластину или уголок из стали.


teplospec.com

варианты из трубы и чугунной ванны в том числе, схема, пошаговая инструкция с фото и видео

Чтобы создать в своём доме отопительный агрегат совсем необязательно возводить громоздкие конструкции из кирпича или покупать дорогостоящие приборы. Для этого можно использовать подручные материалы и ёмкости. При сооружении печи из металла своими руками пригодятся навыки работы со сварочным аппаратом и угловой шлифовальной машиной.

Плюсы и минусы металлических печей

Печь из металла представляет собой компактный отопительный агрегат цельной конструкции. Такую печь можно легко перемещать, в отличие от вариантов из кирпича. Её форма может быть различной. Обычно эти конструкции изготавливают в виде куба, параллелепипеда или цилиндра.

Можно использовать в быту и в хозяйственных целях

Коэффициент полезного действия металлической печи невелик — она способна эффективно отапливать только небольшие помещения площадью от 10 до 30 м². В связи с этим такие источники тепла стали популярными среди дачников и владельцев домашних животных. Такие печи используют для обогрева дачных домиков, подсобок, мастерских, сараев, гаражей, курятников и других помещений с небольшой площадью.

Следует учесть, что металлические печи являются пожароопасными конструкциями. Поэтому оставлять их без присмотра на длительное время нельзя.

Несмотря на то, что печи из металла являются удобным вариантом и альтернативой капитальным отопительным сооружениям, они тоже имеют положительные и отрицательные качества.

Таблица: достоинства и недостатки печей из металла

Виды, принцип действия и выбор конструкции для самостоятельного изготовления

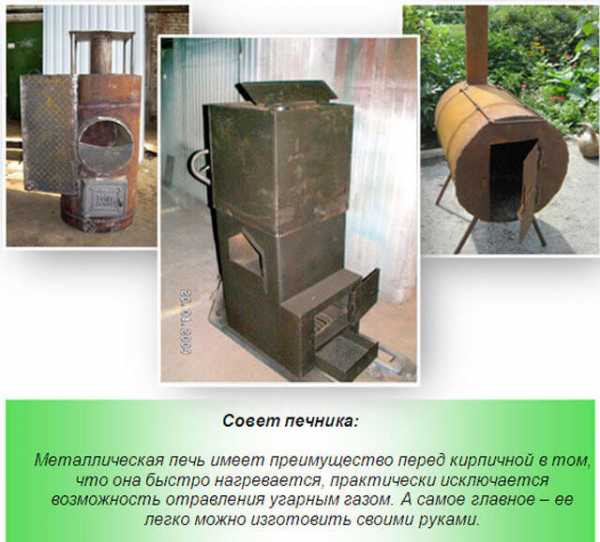

Следует отметить, что самодельные печи из металла чаще всего конструируют с варочными поверхностями. Поэтому при перечислении видов металлических печей необходимо учитывать такие конструкции. Существуют следующие виды:

  1. Отопительные. Конструкция этих агрегатов предназначена только для обогрева помещения. Какие-либо другие функции такие печи не выполняют.

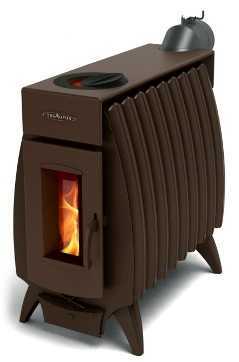

  2. Отопительные печи с варочной поверхностью. В этих конструкциях предусмотрена поверхность для приготовления еды. Некоторые сооружения этого вида оборудуются кухонной плитой и духовкой.
  3. Хозяйственно-бытовые. Конструкции, используемые не только в жилище, но и в хозяйственных постройках, подсобных помещениях, гаражах. Такие печи часто устанавливают для обогрева помещений, в которых содержаться домашние животные и птицы.

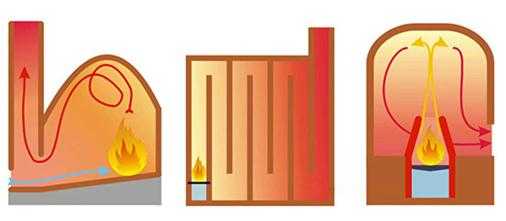

По своему устройству металлические печи классифицируются на камерные, канальные и колпаковые:

  1. Камерные конструкции. В таких агрегатах топочные газы поступают в специальный отсек, в котором полностью сгорают под воздействием естественной циркуляции газовых потоков. В бытовых сооружениях топочная область соединена с дожигательной камерой, образуя общий модуль, называемый горнилом. Для эффективности этого процесса необходима сводчатая форма горнила. Ярким примером этому является классическое сооружение русской печи.
  2. Канальные конструкции. В этой печи топочные газы сгорают почти полностью, после чего продвигаются между перегородками по специальным каналам, в которых постепенно остывают. Во время передвижения горячие потоки отдают тепло стенкам конструкции. Догорание газов в печи этого вида не происходит, пока температура в топочном канале не повысится до 400°С. Коэффициент полезного действия печи этого вида не превышает 60 %.

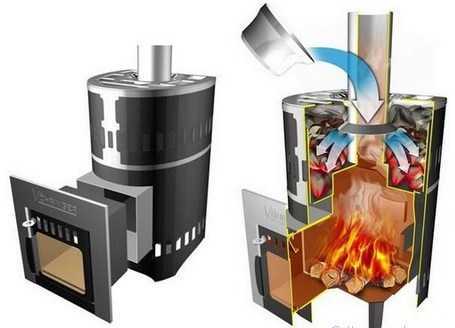

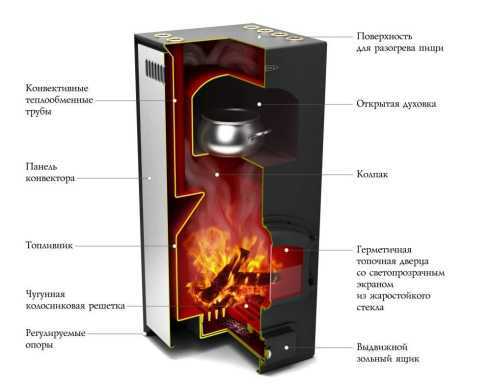

  3. Колпаковые конструкции. Каркас этого агрегата напоминает колпак. Горячие потоки направляются под верхнюю часть печи (колпак) и задерживается там, полностью сгорая и нагревая весь корпус. Затем газы опускаются. Для разогрева этой печи достаточно повысить температуру на небольшом участке колпака. Эта особенность повышает коэффициент полезного действия печи до 75 %.

Стрелками указаны горячие потоки

Для изготовления печей чаще всего используют сталь, чугун и алюминий.

Из алюминия

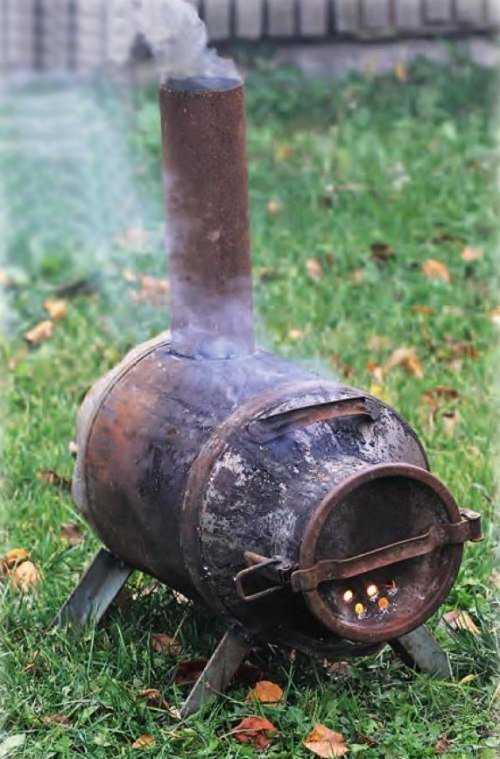

Этот вариант часто используется из-за доступности материала, а именно алюминиевых бидонов. По своей конструкции эта ёмкость подходит под создания отопительного агрегата. Необходимо только проделать отверстие у её основания для установки дымохода. Однако температура плавления алюминия составляет 660°С.

Такой параметр делает материал неустойчивым к сильному нагреву. Это объясняется тем, что высокий КПД достигается в результате дожигания отработанных топочных газов. Во время этого процесса температура составляет около 400°С.

Если планируется изготавливать экологическую печь, то нагрев будет доходить до отметки в 600°С.

Учитывая указанные пределы температур, алюминий — это не лучший материал для изготовления печи. Стенки агрегата быстро прогорят, а конструкция бидона в скором времени деформируется.

Материал быстро прогорает

Из стали

Температура плавления стали составляет в пределах от 1450 до 1520°С, поэтому этот материал, в сравнении с предыдущим, больше подходит для изготовления таких конструкций.

Следует учесть, что для создания отопительного агрегата необходимо использовать листы не менее 4 мм в толщину.

Это обусловлено тем, что каждый металл, независимо от его вида, прогорает под воздействием высоких температур. Поэтому использование материала меньшей толщины нецелесообразно. Тонкие стенки печи, при условии постоянного использования, прогорят через 3–4 месяца.

Надёжный материал

Чтобы повысить устойчивость материала к воздействию высоких температур и продлить срок службы отопительного сооружения, можно его закалить. Для этого стальные листы раскаляют докрасна.

Эффективный способ

Нужно следить, чтобы на металле не появлялись чёрные или синие пятна. Это будет свидетельствовать о не правильной закалке. Следует также учитывать температуру очага, в котором угли не должны быть разогреты до белого цвета.

Если поместить металл в такие условия — он быстро перегорит.

Для установления температуры горения необходимо использовать шкалу нагрева.

Поможет не испортить металлическую заготовку

В процессе закалки металла потребуется помещение его в моторное масло и в тёплую воду. Остывшие стальные листы под воздействием высоких температур могут деформироваться, приобретая волнообразную поверхность. Чтобы исправить этот дефект, лист стали выравнивают с помощью молотка. Процесс закалки металла может проводиться несколько раз.

Чтобы проверить качество закалки стали, необходимо воспользоваться напильником, рабочей частью которого проводят по краю стального листа. Если напильник липнет к металлу, то это свидетельствует о его недостаточной закалке.

Если заниматься закалкой металла нет возможности, можно использовать тугоплавкую сталь. В зависимости от содержащихся в ней сплавов, необходимая температура плавления достигает 2500°С.

Это даёт возможность использовать материал толщиной в пределах от 1,5 до 3 мм. Печь из тугоплавкой стали с указанной толщиной стенок может прослужить до 30 лет. Весь всей конструкции будет меньше, чем печь аналогичных размеров из обычной стали, а КПД намного больше. Ярким примером является печь Слобожанка.

Вариант из закалённой стали

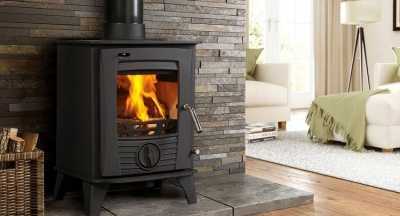

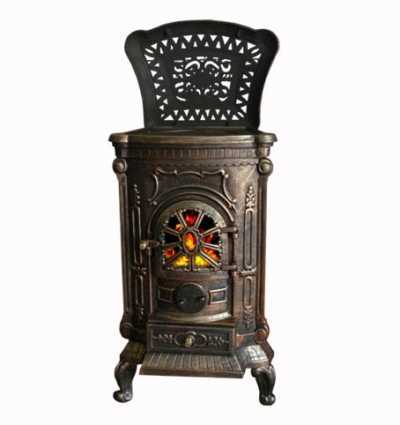

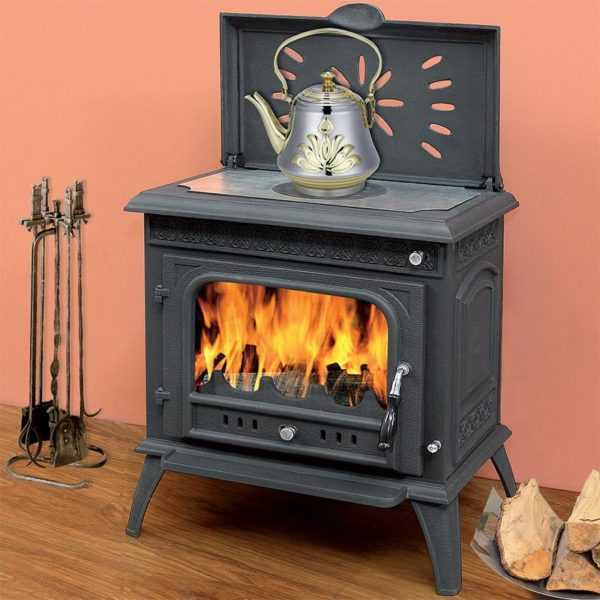

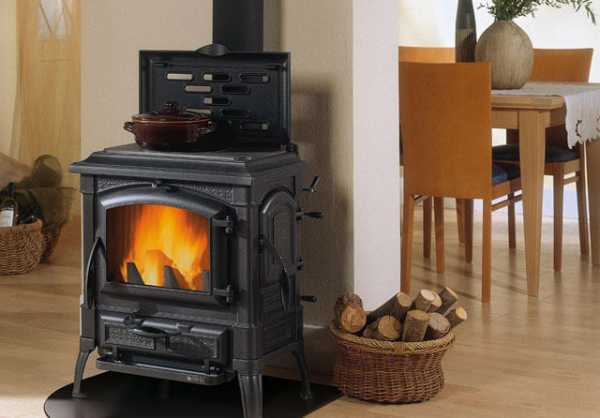

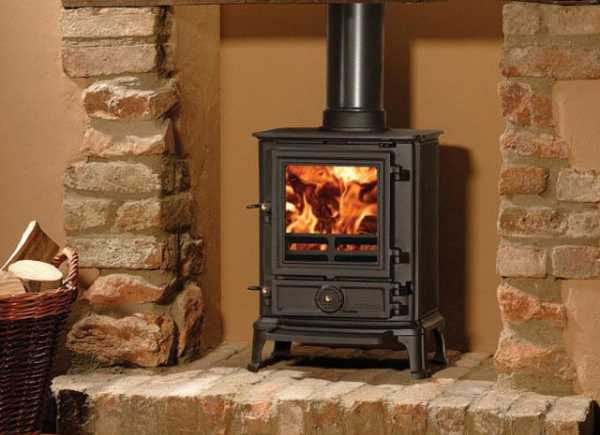

Из чугуна

Температура плавления чугуна составляет 1450 градусов. Этот материал часто используется для изготовления батарей отопления в квартирах и домах. Он совмещает в себе свойства металла и кирпича. Из-за этого чугун является очень тяжёлым и хрупким материалом.

Чугун обладает небольшой теплопроводностью — он хорошо удерживает тепло внутри печи. Помимо этого, металл быстро нагревается, а после завершения топки продолжает отдавать тепло в течение 3–4 часов.

Чтобы изготовить печь, необходимо использовать чугун толщиной от 6 до 25 мм. Если стенки печи будут менее 6 мм, то конструкция будет очень хрупкой. Если они будут более 25 мм, то при первой же топке корпус печи может треснуть. Так как вся конструкция будет иметь большой вес, она требует установки капитального основания. Для этого изготавливают плитный фундамент.

Печи из этого материала эффективны для обогрева небольших помещений, площадь которых не превышает 60 м².

Для самостоятельного изготовления такой печи чугун не подходит, так как в условиях домашних мастерских он трудно поддаётся обработке.

Материал сложно обрабатывать в условии домашней мастерской

Возможные конструкции и их особенности

Металлические печи изготавливают закрытой, открытой и комбинированной конструкции.

Закрытая конструкция

Такая печь, как правило, включает в себя три отсека:

  • нижний, в котором находится топочная камера с поддувалом;
  • средний, который включает в себя каменку и отверстие для вывода пара;
  • верхний, представляющий собой бак для нагрева воды.

Печи такого типа внутри и снаружи обкладывают огнеупорным кирпичом. Это способствует увеличению теплоёмкости агрегата. Чтобы ускорить процесс разогрева, бак и отверстие для вывода пара закрывают специальной заслонкой. Для прогревания помещения объёмом 10–12 м³, необходимо от 60 до 100 минут.

Конструкция открытого типа

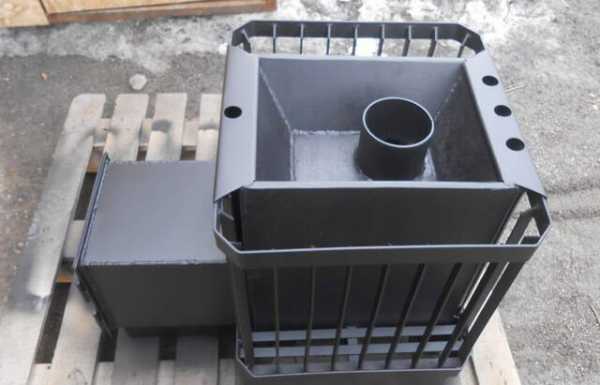

В отличие от предыдущего типа, камни укладываются на металлическую решётку, расположенную над топочной камерой. Какое-либо перекрытие между топкой и камнями отсутствует. Как и в первом случае, эти печи предназначены для использования в небольших банях и парилках. Для увеличения теплоёмкости используется крышка из оцинкованной жести, которой накрывают камни.

Комбинированный тип печей

Отличительная черта конструкции такого типа печей заключается в наличие увеличенной топочной камеры, оборудованной двойными задвижками и колосниками. Наличие двух пар таких элементов в конструкции способствует эффективной работе поддувала и каменки. В верхней части агрегата, в его горловине располагают камни. Эти элементы обкладывают вокруг дымоходной трубы.

Расчёт основных параметров

Для изготовления выбрана металлическая печь-каменка закрытого типа.

Оптимальные размеры

Её основание будет квадратной формы, размером 600х600 мм. Высота конструкции составит 1350 мм. Высота топочной части — 653 мм, дымоходной трубы — 600 мм. Для дымоходного канала потребуется труба сечением 150 мм.

Чтобы рассчитать объём топочной камеры, необходимо использовать формулу нахождения объёма куба: V=h³, где h — высота, длина и ширина исследуемой фигуры. Подставим значения 0,6∙0,6∙0,35=0,126 м³.

Чтобы рассчитать приблизительную теплоотдачу этой печи, необходимо кубатуру отапливаемого помещения умножить на значение — 21. Допустим, что комната имеет размеры: длину — 3 м, ширину -2,5 м, высоту-2,3 м. На примере это будет выглядеть так: 2∙2,5∙2,3=11,5 м³ — это объём комнаты. Теперь рассчитываем требуемую теплоотдачу печи для комнаты указанного размера: 11,5∙21=241,5 ккал/ч.

Необходимые материалы и инструменты

При изготовлении и установке металлической печи потребуются следующие инструменты:

  1. Совковая и штыковая лопата.
  2. Молоток.
  3. Кирка.
  4. Ёмкости для воды, бетонного раствора и кладочной смеси.
  5. Бетоносмеситель.
  6. Строительный уровень.
  7. Измерительная рулетка.
  8. Большой угольник.
  9. Отвес.
  10. Сварочный аппарат.
  11. Угловая шлифовальная машина.
  12. Напильник.
  13. Шнур.

Также понадобятся следующие материалы:

  1. Бетонная смесь марки М 300 или М 400.
  2. Арматурные прутья для изготовления укрепляющей решётки для фундамента.
  3. Гидроизоляционный материал — рубероид или толстый полиэтилен.
  4. Кладочная смесь или глина.
  5. Асбестовый шнур.
  6. Камни (дунит, жадеит, кварцит, нефрит, талькохлорит, хромит)
  7. Для изготовления конструкции печи из стальных листов потребуется:
  • 1 лист толщиной 3 мм, размером 60х60 см;
  • 4 листа, по 3 мм — 100х60 см;
  • 1 лист для колосниковой решётки — 60х60 см, толщиной 12 мм;
  • 1 лист для перегородки топочной камеры — 60х60 см, толщиной 3 мм;
  • труба сечением 150 мм, с толщиной стенок — 8 мм;
  • 4 уголка длиной по 10 см, с шириной полей по 5 см.

Подготовительные работы: выбор места установки и закладка фундамента

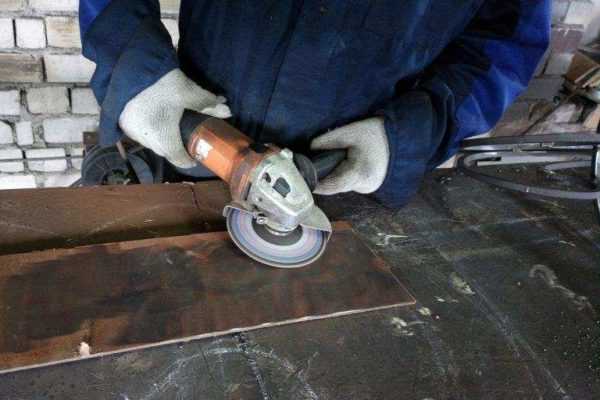

Вырезанные детали из листов стали необходимо проверить на отсутствие заусенцев и острых выступов металла, так как во время сварки они будут мешать. Также следует обратить внимание на размеры вырезанных элементов.

При выборе места для установки печи следует учесть, что эти агрегаты лучше устанавливать в углу помещения вдали от проходных дверей и окон. Если такая печь предназначена для бани или парной, то её можно установить за небольшой перегородкой. Это дополнительно обезопасит от случайного контакта с горячими поверхностями печи.

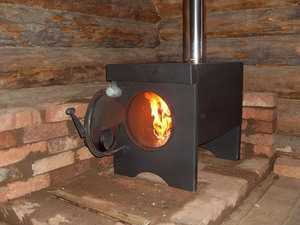

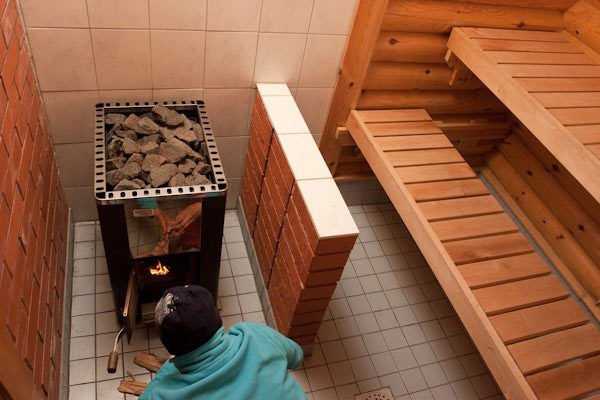

Вариант для бани

Лучше всего возводить фундамент для печи вместе со строящимся зданием. Однако если отопительное сооружение планируется установить внутри помещения, необходимо разбирать пол до самого основания. При этом лаги пилить можно только после возведения основания до их уровня.

Следует учесть, что фундаменты дома и печи не должны быть соединены.

Со временем здание даёт усадку, и в противном случае основание печи треснет, а агрегат перекосится.

Чтобы заложить фундамент для печи, обложенной кирпичом, необходимо выполнить следующие действия:

  1. Сделать разметку будущих габаритов печи. Удобней делать заметки на стене.
  2. Разобрать напольное покрытие. Необходимо добраться до самой земли. На этом этапе деревянные лаги не пилить.
  3. В соответствии с разметкой на стене выкопать котлован глубиной 50 см, шириной 75 см. Если в грунте большое количество песка, то стенки ямы могут осыпаться. Чтобы этого избежать, необходимо накрыть их рубероидом или полиэтиленом.
  4. Дно котлована тщательно утрамбовать и выровнять.
  5. Засыпать внутрь гравий средней фракции, чтобы получился слой толщиной 250 мм.
  6. Сверху него проложить гидроизоляцию — рубероид.
  7. Потом засыпать слой песка равный 150 мм. Его необходимо утрамбовать. Следует учесть, что влажный песок лучше спрессовывается.

    Толщину бетона можно заменить кирпичной кладкой

  8. Из досок или OSB плит изготовить опалубку для жидкого бетона. Если она будет изготовлена из досок, то через щели наружу может выливаться бетон или внутрь засыпаться земля. Чтобы этого не допустить, внутреннюю поверхность опалубки можно покрыть полиэтиленом.
  9. Теперь необходимо изготовить металлический каркас, который укрепит бетонное основание. Для этого нужны арматурные прутья толщиной от 8 до 10 мм. Из них требуется изготовить объёмную конструкцию, состоящую из двух решёток, соединённых на расстоянии 200 мм параллельно друг другу. Ширина ячеек должна быть не более 150х150 мм. Места пересечений арматурных стержней можно укрепить сваркой, проволокой или пластиковыми хомутами.

    Металлическая конструкция должна быть нижу верхнего уровня будущего основания

  10. Готовый металлический каркас установить внутрь опалубки. Следует учесть, что эту конструкцию нужно разместить на возвышенности в 50 мм над гидроизоляцией. Для этого можно, перпендикулярно основанию, вбить деревянные колья или отрезки арматуры. К ним прикрепить металлический каркас. Можно использовать для этого половинки кирпичей, которые создадут нужную высоту для размещения.
  11. Залить бетонную смесь. Для этого подойдёт марка М 300 или М 400. Следует обратить внимание, чтобы все элементы арматурного каркаса скрылись под слоем бетона. В процессе заливки фундамента образуются пузырьки воздуха, которые необходимо удалить способом штыкования или используя глубинный вибратор.
  12. Залитую смесь накрыть полиэтиленом. Это необходимо для равномерного застывания фундамента. Если этого не сделать, влага испарится из верхнего слоя бетона. Это может привести к тому, что застывшее основание потрескается и потеряет свою прочность. Через 8–10 суток фундамент затвердеет.
  13. Застывшее основание очистить от пыли и мусора.
  14. Покрыть гидроизоляционным материалом. Для этого подойдёт рубероид или толстый полиэтилен.

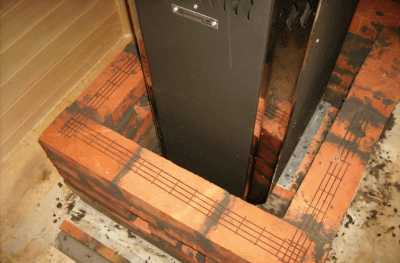

  15. Сверху, сплошным слоем, сделать кладку из огнеупорного красного кирпича. Когда уровень кладки дойдёт до лаг, их необходимо подпилить так, чтобы деревянные торцы лежали на бетонном основании.

    Рубероид будет уложен сверху сплошной кирпичной кладки

Пошаговая инструкция по изготовлению печи из металла своими руками

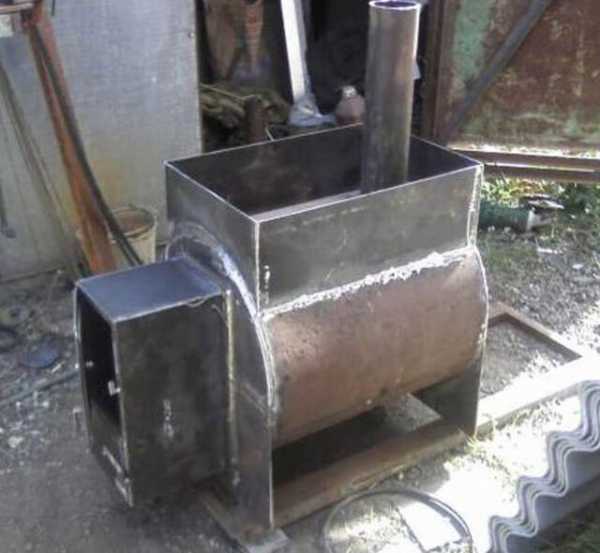

Металлическую печь можно изготовить не только из листов стали, но и используя подручные материалы. Если со стальными конструкциями всё понятно, то в качестве чугунного каркаса можно использовать старую ванну. Ниже будет приведён вариант изготовления печи-каменки из стальных листов.

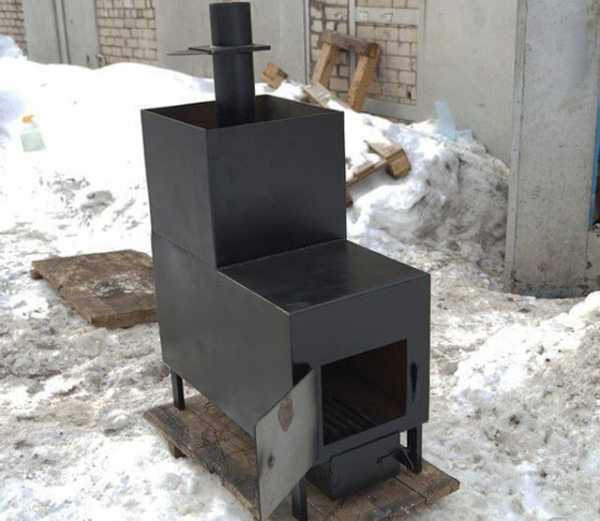

Изготовление печи-каменки

  1. В стальном листе толщиной 12 мм прорезать параллельные полосы, шириной по 8 мм. Этот элемент конструкции будет играть роль колосников.
  2. С помощью сварки соединить стальные листы согласно схеме.

    Указаны оптимальные параметры

  3. Приварить трубу диаметром 150 мм.
  4. К готовому корпусу печи приварить стальную дверцу размером 350х200 мм, которая будет закрывать топочную камеру.
  5. Приварить дверцу размером 150х100 мм, к отверстию для поддувала.
  6. С помощью угловой шлифовальной машины удалить с поверхности корпуса печи заусенцы и острые фрагменты.

    Поверхность станет матовой

  7. К каждому углу днища печи приварить стальные уголки, с шириной полей по 50 мм. На этих элементах будет стоять вся конструкция.
  8. Установить конструкцию на подготовленное основание.
  9. Теперь печь необходимо обложить кирпичом. Для этого строительный материал нужно замочить в воде на 30 минут. После этого сделать разметку под кладку. Во время кладки корпус печи может испачкаться раствором. Поэтому металлическую конструкцию целесообразно накрыть полиэтиленовой плёнкой. Следует учесть, что кирпичная конструкция должна возводиться на расстоянии не менее 10 см от стены, а поверхности примыкающих стен необходимо покрыть листовым металлом или огнеупорной плиткой. Это нужно в целях пожарной безопасности.

    Способствует лучшей адгезии

  10. Кладку начинают от угла разметки. Кирпичи следует уложить плашмя. Швы между ними должны быть одинаковыми, не более 5 мм.
  11. Между первым и вторым рядом необходимо проложить армирующую сетку. Для этого её нарезают полосами и укладывают. Этот элемент укрепит кирпичную конструкцию.

    Сетка укрепит конструкцию

  12. В третьем ряду кладки необходимо оставлять по два промежутка для отверстий. Это поможет нормальной циркуляции воздуха.

    В результате увеличится теплоотдача печи

  13. Следующие ряды выложить с перевязкой.
  14. Футеровку топочной камеры необходимо выложить шамотным кирпичом. Этот материал выдерживает высокие температуры, не изменяя своей структуры.

    Используется шамотный кирпич

  15. Во время кладки в нижних и верхних рядах устанавливают дверцы поддувала, задвижки. Эти элементы предназначены для регулирования тяги, перекрытия и направления горячих потоков.

    Эти элементы помогут регулировать поток воздуха

  16. В конструкции кирпичной обкладки печи можно предусмотреть отопительный щиток. На схеме показаны этапы возведения рядов.

    Конструкция поможет регулировать тепло в зависимости от сезона

Устройство дымохода, его изготовление и установка

Порядовка дымохода имеет свои особенности. На месте соединения дымоходной трубы с кровлей имеется расширение кладки. С внешней стороны этот выступ защищает конструкцию от атмосферных осадков, с внутренней — снижает температуру выходящего потока. На схеме показана порядовка дымоходной трубы для печи-каменки из металла.

Распушка даёт возможность не использовать утеплитель

Декор

Задекорировать печь можно различными способами:

  1. Оштукатуриванием.
  2. Отделкой облицовочным кирпичом.
  3. Изразцами.
  4. Различными видами плитки (терракотовой, майоликой, клинкерной).
  5. Натуральным и искусственным камнем.
  6. Мрамором.
  7. Металлом.

Отделка печи металлом является наиболее простым и эффективным способом. Для этого используют листовую сталь или алюминиевый прокат. Торцовые поверхности печи, покрытые этими материалами, создают дополнительный изолирующий слой.

Для окрашивания металла используют кремнийорганические краски различных оттенков.

Особенности эксплуатации: чистка и ремонт печки

Эксплуатация печи-каменки обложенной кирпичом должна соответствовать следующим правилам:

  1. Перед каждым использованием отопительного агрегата нужно проверять наличие тяги. Для этого отодвигают металлическую задвижку. Отсутствие тяги или её движение в обратном направлении будет свидетельствовать о засорении колосников или всего дымоходного канала.
  2. Чтобы свести к минимуму объём нагарных масс, образуемых при сжигании дров, необходимо использовать древесину определённых пород. Для этого подойдут осиновые, дубовые, берёзовые и буковые дрова.
  3. Для растопки лучше всего использовать стружку из древесины хвойных пород, так как этот материал содержит смолы, которые быстро разгораются. Для этой цели удобно использовать сосновые и еловые шишки.
  4. При постоянном использовании печи-каменки из металла необходимо позаботиться о чистке дымохода от сажи каждый отопительный сезон. Если печью пользуются несколько раз в месяц — эту процедуру выполняют один раз в 2–3 года.
  5. Эффективное сжигание дров происходит только при загрузке топочной камеры на 1/3.
  6. В случае появления трещин в кирпичной кладке, их заделывают специальной глиняной синих пород или специальными смесями для кладки печей. Разогревать печь можно только после высыхания глины.

Изучив нюансы изготовления металлической печи, вы не только сможете сами сделать качественный отопительный агрегат, но и успешно используете его для отопления бытовых и хозяйственных помещений.

Оцените статью: Поделитесь с друзьями!

legkovmeste.ru

как сделать своими руками железные устройства для отопления

Небольшие чугунные и стальные печи устанавливают во временных строениях, на дачах, в маленьких сельских домиках. Большие металлические отопительные приборы современного дизайна размещают в просторных жилых домах и коттеджах.

Самодельные железные печки отличаются простотой, но некоторые мастера способны превратить устройства собственного изготовления в настоящие произведения искусства.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

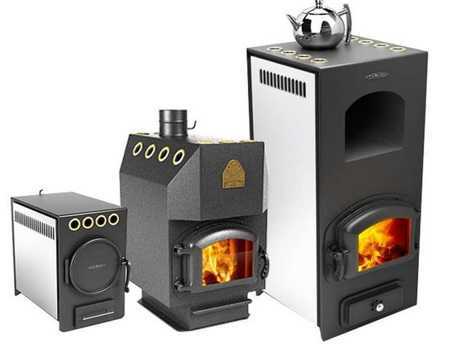

Как выбрать домашнюю металлическую печь?

Предприятия создают десятки железных печей, которые различаются размерами, объемом топки, конструкцией, внешним видом и режимами работы. Выбирая отопительный прибор из металла, учитывают ряд факторов:

  • регион проживания;
  • площадь дома, количество отапливаемых комнат;
  • периодичность использования печки;
  • дизайн интерьера и предпочтения хозяина дома.

В регионах, где минусовые температуры держатся до 5—6 месяцев в году, требования к отопительным приборам повышаются, хозяева домов отдают предпочтение кирпичным сооружениям. Но если зимой температура редко падает ниже 10 градусов, домашний отопительный металлический прибор вполне подходит для обогрева жилья.

При постоянном проживании хозяев в доме металлическая печь должна поддерживать комфортную температуру в течение нескольких часов после сжигания одной порции топлива.

Площадь жилища и количество отапливаемых комнат также влияет на выбор устройства. Если дом состоит из просторных комнат, выбирают большую печь длительного го

ogon.guru

Своими руками печь металлическая: пошаговая инструкция

Если вы решили построить собственную сауну или баню, вам совсем необязательно идти в магазин и покупать там готовую дорогую печку. Необязательно даже выкладывать ее из кирпича. Если у вас нет соответствующих навыков, то эта работа затянется очень надолго. вы можете пойти другим путем и сделать отличную печь своими руками из железных листов и металлической трубы. Такой агрегат будет выполнять свои функции не менее эффективно, чем готовое дорогостоящее оборудование.

Рис. 1. Горизонтальная самодельная металлическая печь.

Подготовка к работе

Прежде всего внимательно изучите схему, в соответствии с которой вы будете делать печку своими руками из металла.

Затем подготовьте все необходимое для работы, а именно:

  • сварочный аппарат и электроды;
  • болгарку;
  • металл листовой толщиной 2-3 мм;
  • металлическую трубу диаметром порядка 15 см;
  • арматуру диаметром 8-10 мм;
  • 4 колесных диска;
  • щебень;
  • песок;
  • цемент;
  • огнеупорный красный кирпич.

При строительстве печи из металла помните, что уровень тяги в ней напрямую зависит от диаметра используемой трубы.

Рис.2. Металлическая печь со сводом

Для небольшого помещения будет достаточно трубы диаметром 10 см, для помещений побольше — 15 см. В случае если труба будет слишком тонкой, то дым и воздух попросту не будут успевать проходить через дымоход. Это приведет к крайне неприятным последствиям. В результате образуется дымовая пробка, из-за которой продукты горения будут возвращаться назад в помещение. В процессе проектирования конструкции нужно обязательно подобрать наиболее оптимальное сочетание габаритов дымохода и топки печи. Слишком широкую трубу тоже лучше не устанавливать, т.к. это приведет к снижению тяги и образованию засоренности, требующей частой чистки.

На рис. 2 вы можете посмотреть, как выглядит металлическая печь со сводом.

Вернуться к оглавлению

Инструкция по сооружению металлической печи

Печь-каминка постоянного действия из листовой стали.

Сделать надежную, качественную и эффективную печь из металла совсем несложно, однако и на очень простую работу не рассчитывайте. Нужно в точности выполнять все рекомендации, поэтапно продвигаясь к завершению работы, проверяя каждый пройденный шаг. Именно от внимательности, качества и правильности исполнения зависит безопасность готовой конструкции и ее пользователей.

Для новичка без соответствующих навыков металл может показаться слишком сложным в обработке материалом. Для создания печи из металла нужно иметь навыки работы со сваркой и знать соответствующие правила техники безопасности. Самое элементарное — нельзя работать без специальной защитной маски и перчаток для сварки.

Работа по самостоятельной сборке печи из металла начинается с подготовки основания. Готовая конструкция весит достаточно много и требует обязательного сооружения отдельного фундамента. Строительство основания предусматривается еще на этапе возведения самого здания.

Вернуться к оглавлению

Порядок возведения фундамента

Фундамент для печки.

Сначала из деревянных досок создается опалубка. Она должна иметь по 1 м в длину и ширину и 20 см в высоту. После создания и установки опалубки выкладывается армирующий слой. Арматуру диаметром 8-10 мм нужно укладывать квадратами со стороной в 20 см. На стыках арматуру следует соединять с помощью специальной проволоки. Такую решетку нельзя укладывать прямо на землю, поэтому предварительно необходимо вбить в грунт 4 куска металлического прутка и уже к ним привязать армирующую решетку на весу.

Следующий шаг — заливка опалубки. Для этого можно использовать обычную бетонную смесь, состоящую из 1 части цемента, 3 частей мелкого заполнителя (песка) и 5 частей крупного заполнителя (гравия, щебенки). После заливки бетону нужно дать 2 недели для просыхания. Чтобы ускорить данный процесс, нужно улучшить вентиляцию в помещении. Для этого достаточно открыть окна и двери. На пол следует уложить влажные тряпки и периодически их смачивать. Это позволяет предотвратить образование трещин в бетоне в процессе его высыхания.

Вернуться к оглавлению

Пошаговая инструкция по сборке металлической печи

Рис. 3. Устройство металлической печи.

Прежде чем приступать к сборке печи, внимательно изучите схему на рис. 3.

Работа начинается с того, что берется обод от колеса, затем завариваются все отверстия, кроме одного центрального. У второго колесного обода нужно срезать верхушку, затем вставить в него первый обод и заварить всю эту конструкцию. Следите за тем, чтобы не оставалось никаких зазоров. Обязательно отбейте весь шлак от сварки, внимательно проверьте, чтобы шов был сплошным. В результате таких нехитрых манипуляций вы получите корпус для будущей металлической печи.

После этого нужно приварить к полученной конструкции металлические стержни. Они привариваются с трех сторон и придают изделию дополнительной устойчивости.

Следующий шаг — создание отверстий. Прежде всего отверстие сверлится в первом ободе. Диаметр данного отверстия — 25 мм. В дальнейшем к нему будет подключена труба с краном для спуска воды.

Через 2 недели после заливки фундамента можно снимать опалубку и приступать к кирпичной кладке. В данном случае обычный цементный раствор для кладки следует заменить на глиняный. Кирпич используется для возведения основания. На втором ряду кладки нужно устраивать зольник для тяги. Затем можно прикрепить дверцу из листового металла. Продолжайте выкладывать топку, установите колосник, а затем выложите сверху него еще 2 ряда кирпича.

В результате вы получите замечательную печь для бани, представляющую собой удачное сочетание кирпича и металла. После того как печь будет установлена, рекомендуется оставить ее примерно на 2 недели и дождаться, пока просохнет кладочный раствор.

После того как он высохнет, можно приступать к установке металлической дымоходной трубы. После трубы устанавливается бак для горячей воды. Его необходимо смонтировать сверху. Лучше всего начинать сборку непосредственно внутри банного помещения, т.к. вес конструкции будет достаточно большим.

Металлическую печь с дымоходом обязательно укрепляют. Для этого используется пара арматурных стержней. Их следует привязать к предварительно зафиксированным на поверхности стены металлическим пластинам.

Вернуться к оглавлению

Еще один вариант металлической печи

Самодельная металлическая печь из трубы.

Печи из металла могут быть самой разной формы. Хороший агрегат можно сделать даже из обыкновенной трубы. Главное — соблюдать технологию сборки.

Подготовьте трубу длиной 65 см и диаметром 52,5 см. Внизу трубы прорежьте отверстие 33,5х18 см. Это отверстие для колосника. Возьмите сварочный аппарат и наварите прутья или полосу металла. Прутки навариваются с шагом в 10 мм.

Следующий этап — изготовление короба. Для его сборки используется лист металла толщиной порядка 2-3 мм. Лист нужно разрезать на заготовки следующих размеров:

  • 2 заготовки 60х14 см;
  • 1 заготовка 27х60 см;
  • 1 заготовка 27х14 см.

После того как вы закончите со сваркой короба, обязательно зачистите все места соединения и переходите к работе с трубой. Возьмите трубу и прорежьте с 2 ее сторон заглушки. Для большего удобства условно поделите трубу пополам и вырежьте 2 круга.

Конструктивные стандарты металлических печей из трубы.

Прорежьте в корпусе печи 2 отверстия. Одно отверстие будет использоваться для устройства дымохода. Оно должно быть расположено на расстоянии в 10 см от края корпуса и иметь диаметр, равный 11 см. Второе отверстие должно иметь прямоугольную форму. Оно делается для укладки камней. Отступите 21,5 см от края корпуса агрегата и сделайте отверстие 30х25 см. Обязательно проверьте горизонтальность и вертикальность с помощью уровня.

Возьмите лист металла и делайте конструкцию для ниши под камни. Для этого используется металл толщиной порядка 5 мм. Для изготовления короба используйте 2 листа 27х30 см, 2 листа 27х25 см и 1 лист 25х30 см. Сварите короб, зачистите все швы и промажьте керосином.

На следующем этапе вам нужно будет взять лист железа толщиной порядка 4-5 мм и вырезать из него перегородку для шахты. Данная перегородка будет разделять топку и дымоход, благодаря чему тепло будет уходить медленнее.

Соберите банную печь из подготовленных элементов. Вставьте перегородку, затем нишу для камней и переверните корпус. Установите боковину с дверкой, которую нужно приварить одной стороной к корпусу агрегата. Внизу нужно поставить зольник и закрыть колосник. В последнюю очередь устанавливается дверца для топочной камеры печи, для чистки дымохода, а затем — ножки печки.

После сборки готовую печь можно устанавливать на отведенное для нее место. При этом очень важно помнить, что поверхность, расположенную под поддувалом агрегата, нужно выложить негорючими материалами, к примеру, керамической плиткой. Можно положить толстый лист металла. На этом печь готова. Удачной эксплуатации!

1popechi.ru

преимущества, недостатки, особенности конструкции, этапы установки

Сложно представить хоть один частный дом, дачную постройку или баню без печи.

Они существуют абсолютно разные и отличаются не только внешне, но и по КПД, качеству, длительности горения, теплоотдаче и т. д.

Рассмотрим, как соорудить железную печь для дома своими руками, какой схеме отдать предпочтение и чем отличаются разные типы печей между собой.

Преимущества металлической конструкции

Железо в отличие от других материалов более податливое для литья, сваривания, деформации и прочих строительных приемов. Из-за этого его широко применяют для изготовления каминов или домашних печей. Теплоотдача в металлической печи выше, чем в каменной или керамической, почти 90%. Именно поэтому такое оборудование широко используется в быту и промышленности.

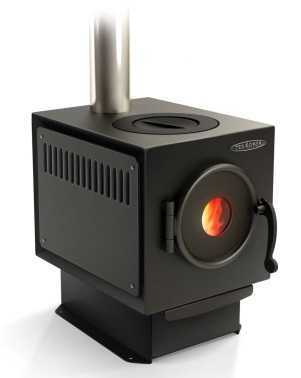

Металлическая печь в доме

Основные преимущества железной конструкции:

  • простота в изготовлении и установке
  • множество вариантов размеров, форм и конструкций
  • невысокая стоимость готового изделия
  • легкий монтаж дополнительных элементов – бака, духовки, варочной поверхности
  • легкая транспортировка сваренной конструкции
  • простой  демонтаж в случае замены
  • высокий коэффициент полезного действия

Печь из металла – однородная конструкция, в отличие от кирпича, где используется смесь бетона, создающая пористые элементы. Железо не боится перепадов температуры, после долгого перерыва нет необходимости реставрировать печь или прочищать.

И еще один важный момент – это регистрация. Сертифицировать металлическую печь намного проще, как готовое изделие. Это дешевле и быстрее, чем получать разрешение МЧС на постройку керамической, каменной или другой печи.

Недостатки железной печи

Кроме преимуществ, металлическое изделие имеет некоторые недостатки, с которыми необходимо ознакомиться, прежде чем устанавливать дома печь:

  • Во-первых, металл не дышит и в помещении постоянно слишком пересушенный воздух, что не очень хорошо влияет на здоровье. Появляется необходимость дополнительно использовать увлажнители.
  • Во-вторых, теплоотдача прекращается уже через несколько часов после завершения топки. То есть, для поддержания тепла в помещении нужно топить все время. Каменная печь остывает намного дольше, часов 8 в среднем.

Срок службы железной конструкции намного короче, чем у кирпичного сооружения, в среднем – 20 лет. Но с другой стороны с учетом экономии ресурсов этот период окупает себя в несколько раз.

Выбор металла

Сделать железную печь для дома своими руками возможно даже новичку. Первым делом необходимо определиться с материалом, из которого будет монтироваться будущая конструкция. От качества металла и будет зависеть срок службы, КПД, скорость нагревания и прочие параметры печи.

Металлическая печь своими руками

Самыми часто используемыми являются следующие металлы:

  • Жаропрочная сталь – самый распространённый материал для выполнения промышленных печей. Оно отличается высокой прочностью и долголетием. Печи из жаростойкой стали обеспечивают КПД выше 80%. Такие стали отвечают всем правилам пожарной безопасности. В печь можно монтировать бак для нагрева воды и поверхность для приготовления пищи. Для сварки такого  металла нужно обладать умениями сварки. Обычная дуговая сварка электродом для стали не подойдет. Лучше всего использовать сварку вольфрамовыми электродами в среде защитного газа (аргона, например), чтобы металл не окислялся во время сварочного процесса при контакте с кислородом. Листы жаропрочной стали по стоимости выше, чем другие металлы, но и срок эксплуатации готового изделия так же дольше.
  • Обычная сталь используется для печей, которые топятся нерегулярно. Например, такой вариант подойдет для дачи или летней кухни. При регулярном использовании сталь прогорает быстро и приходится менять листы, делать латки или вообще полностью переваривать конструкцию.
  • Чугун имеет свои особенности. Он долго прогревается за счет своей толщины, но и также долго остывает, обеспечивая помещение теплом уже после того, как печь потухнет. Для изготовления печей используется чугун толщиной от 6 до 25 мм. Если использовать листы тоньше, изделие получится хрупким и не надежным. Такая конструкция достаточно тяжелая, поэтому нельзя ее устанавливать прямо на пол, нужно делать стяжку и небольшой фундамент. Такие печи можно использовать не только для обогрева дома, но и для сараев или теплиц, так как при недлительной топке можно немного прогреть воздух. Перепадов влажности и температуры чугунная печь не боится.

Это самые три распространенных вида металла, применяемые для печей для дома, дачи или бань. Касаемо бань, нужно устанавливать конструкцию высокой прочности, если она будет топится часто, например, ежедневно.

Классификация печей

Существует множество классификаций, по которым делят металлические печи – тип материала, величина, способ установки, топливный материал и прочие. Рассмотрим основные виды конструкций.

Камерная печь

Камерная печь по своей сути – это и есть старая добрая «буржуйка». Точнее такая конструкция работает по этой же схеме, но имеет множество модификаций:

  • Кроме основного отверстия было доработано поддувало, благодаря которому можно регулировать мощность плиты в зависимости от погоды или необходимой температуры.
  • Модифицировали дымоход, сделав его трехметровой длины. Газы сразу попадают в дымоход, поэтому риски отравиться чадом равняются нулю. Температура газов около 100 градусов, поэтому конденсат полностью отсутствует.

Такая печь топится углем или дровами, коэффициент полезного действия – 70%. Не реже раза в год нужно прочищать дымоход от сажи. После длительного стояния также нужно провести чистку перед топкой.

Канальная  печь использовалась редко, так как КПД от нее не выше 60%. Дымовые газы распространяются по «каналу», постепенно прогревая тело печи, от которого потом и греется комната. Современные канальные печи так же, как и «буржуйки» усовершенствованы и имеют некоторые преимущества:

  • КПД повысился почти до 80%, за счет чего увеличилась теплоотдача
  • за счет того, что газы отдающие тепло генерируются в дожигателе,  конструкция может работать в нескольких режимах

За счет повышения КПД варочная поверхность разогревается до 300 градусов, что позволяет быстро приготовить еду или закипятить воду. За счет тяги чистить дымоход нужно не чаще 1 раза в 4 года. Для домашнего использования многие устанавливают именно канальную печь, так как современная конструкция в отличие от своих предков обладает многими преимуществами и не отстает от камерной печи по уровню КПД.

Колпаковая печь Кузнецова отличается тем, что в ней газы движутся за счет своей тяжести, а не из-за тяги, как в привычных конструкциях. Циркуляция газов происходит за счет колпака, в котором скапливаются легкие газы, а тяжелые располагаются внизу. Печь Кузнецова имеет следующие достоинства:

  • коэффициент полезного действия – 85%
  • простота в эксплуатации, отсутствие необходимости чистить каналы
  • долгий срок эксплуатации
  • многофункциональность – возможность топить помещение, готовить еду, греть воду в дополнительном баке

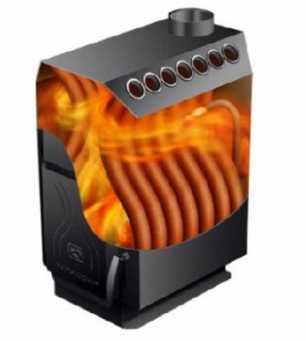

Печь длительного горения отличается тем, что топливо в ней не горит, а тлеет. Благодаря этому, разработчикам удалось увеличить время теплоотдачи до нескольких суток при одной загрузке дров или угля. В зависимости от предполагаемого топлива, конструкция будет немного отличаться. Например, дровяная печь может работать и на опилках и на углях, а вот угольная только на угле, а на дровах – нет. При загрузке углей печь может работать несколько недель. Такие конструкции часто используют для бань, которые необходимо топить постоянно.

Существует еще множество видов печей. Это описаны самые простые для изготовления своими руками, которые обладают простыми эксплуатационными качествами и высокой теплоотдачей.

Печи-калориферы

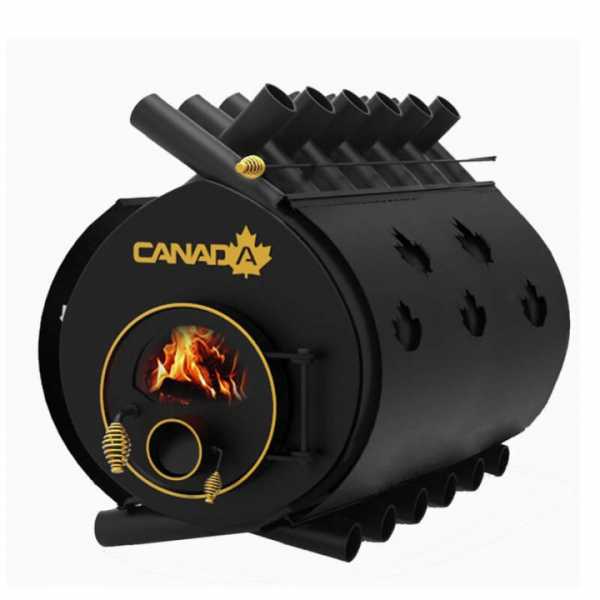

Буллер или булерьян – это распространенная модель печи-калорифера. В топку встраивается конвектор, который обеспечивает энергию движения потока горячего воздуха.

Печь-калорифер

Конструкция данного типа  имеет ряд особенностей:

  • печь-калорифер – длительного горения и опиться исключительно дровами
  • длительность горения при одной загрузке дров около 12 часов, что позволяет прогреть помещение полностью и поддерживать в  нем высокую температуру
  • КПД буллера – около 60%

Печи-калориферы широко используются для производственных нужд, например обогрева питомников, оранжерей и т.д. Реже применяется для отопления частного дома. Такую конструкцию самостоятельно соорудить практически невозможно, так как основная особенность – это баланс воздуха. Если в расчетах сделать хоть малейшую неточность, тогда снижается КПД, а печь топит в буквальном смысле сажей. Поэтому калорифер лучше приобрести готовый, чем строить самому.

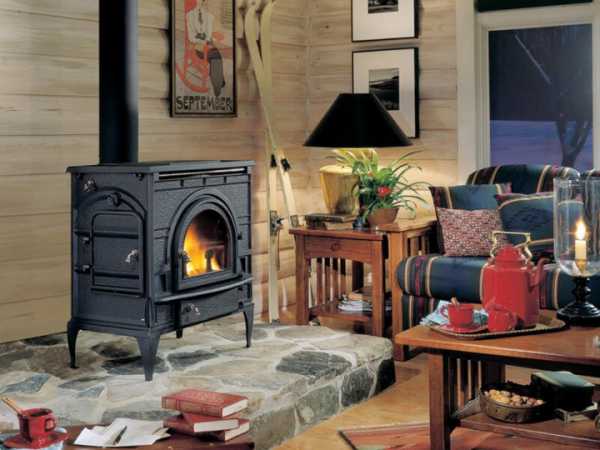

Печи-камины для дома

Камин давно стал предметом обожания во многих частных домах. Одни строят полноценные конструкции, которые используются для отопления, а другие – делают искусственные камины для дополнения общего дизайна.
В камине преобладают эстетические характеристики, поэтому рекомендуется купить готовую топку или камин-кассету.

Это устройство, в котором сразу монтирован сборник для дыма и дожигатель. Таким образом, не придется дополнительно строить дымоход, что сохранит время, финансы и эстетику помещения. Специальные разрешения и сертификат МЧС для данной конструкции не нужен.

Особенности установки

Первым делом нужно определиться с местом размещения. Оно будет зависеть от типа печи. Например, конвекторы конструкции можно устанавливать в любом месте, а вот ИК печи нужно монтировать дальше от наружных стен, так как из-за перепадов температуры на улице и в доме будет высокая теплопотеря, от чего снижается коэффициент полезного действия теплового оборудования.

Печь-камин в интерьере дома

Обычно под печь фундамент не требуется, но если ее вес превышает 150 килограмм, тогда нужно сделать для нее стяжку, чтобы укрепить конструкцию. Также необходимо соблюсти правила пожарной безопасности и соблюдать дистанцию от стен в пределах 80 см. Если на стенах в качестве отделочного материала используется пенопласт, пластик и прочие, которые легко воспламеняются или плавятся при воздействии высокой температуры, дистанцию нужно увеличить до 1,2-1,5 м. Для деревянных построек на использование железных мечей нужно специальное разрешение.

Когда место готово и обустроен дымоход, остается уложить противопожарную изоляцию, установить плиту и подключить ее к дымоходу. Самостоятельно разжигать первый раз конструкцию нельзя, предварительно вызывается инспектор пожарной безопасности для проверки.

Для установки самодельной печи также требуется разрешение. Чтобы избежать проблем и штрафов со всеми инстанциями, лучше приобретать готовое изделие, так как с ним меньше хлопот, но больше затрат. Поэтому, какой вариант выбрать – решает хозяин.

Топить можно начинать, когда инспектор все проверит и укажет на недостатки, которые рекомендуется устранить. Обычно сложности возникают с подключением оборудования к дымоходу, так как именно от качества работы будет зависеть качество работы печи и вентиляция.

При неправильном подключении можно спровоцировать утечку чадного газа в помещение.

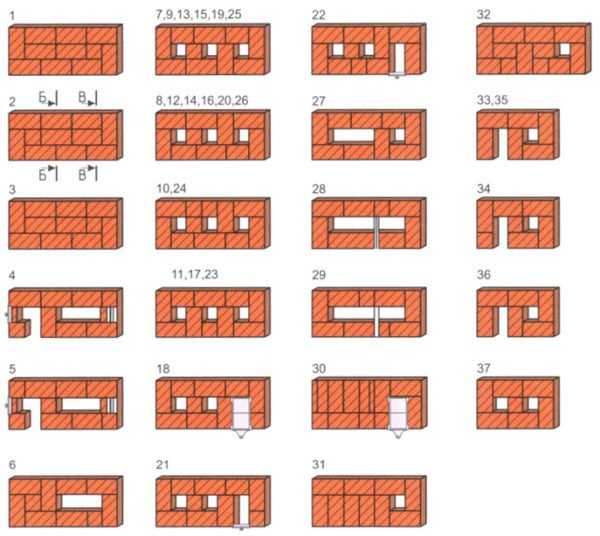

Вариант установки с кирпичной кладкой

Металлическая печь во время работы нагревается до высокой температуры, что может привести к травмам или ожогам, если к ней нечаянно прислониться. В связи с этим многие облицовывают печь кирпичом. Особенности кладки:

  • Перед началом работы необходимо просчитать, сколько понадобиться кирпичей, чтобы определить конечный вес конструкции. Металлически печь в кирпичной облицовке будет достаточно много весить, и пол может не выдержать. В случае если конструкция весит более 600 кг, нужно делать дополнительно фундамент.
  • Кирпич не укладывается впритык к железной печи, нужно сделать зазор около 5 сантиметров.
  • Если фундамент не делается, тогда на пол укладывается металлический лист толщиной не менее 4 мм, для защиты от жара.
  • Раствор для кладки нужно делать на глине, а не на бетоне. Глина более пластичная и пористая, в то время, как бетон трескается и деформируется при воздействии высоких температур.
  • Верх можно оставлять открытым или выполнять в виде дуги, для привлекательного внешнего вида.

Примеры чертежей

Некоторые печи проще купить, чем варить и устанавливать самостоятельно. Например, небольшую буржуйку можно и сварить, в этом нет ничего сложного. Ниже представлено несколько вариантов чертежей.

Схема буржуйки

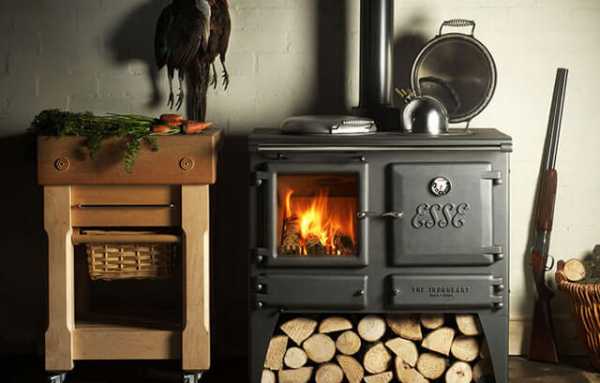

Печь с плитой

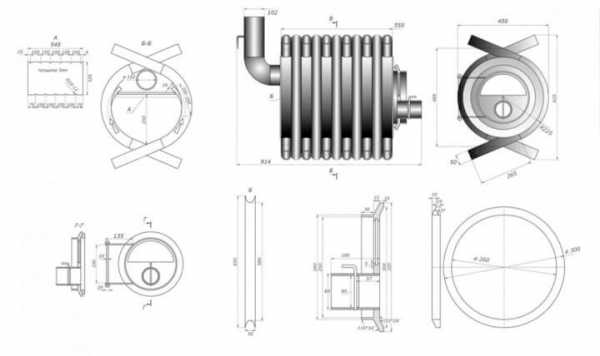

Железная печь-калорифер

Отделка печи

Если печь не обкладывается кирпичом, она выглядит крайне неаккуратно. Металл рекомендуется покрасить, чтобы придать ему не только эстетичный вид, но и антикоррозийные характеристики.  Обычные краски для печи не подойдут, нужно использовать жаропрочные материалы, выдерживающие температуру свыше 600-800 градусов.

Наносятся краски не кистью, а пульверизатором. Предварительно всю поверхность нужно очистить и обезжирить. Перед покраской помещение рекомендуется «подсушить», потому что высокая влажность негативно отражается на качестве покраски. Покрывать металл нужно в два слоя, чтобы краска хорошо высохла.

Перед использованием печи рекомендуется выдержать около недели, чтобы краска полностью высохла и распределилась по поверхности.

В завершении можно отметить, что печей существует огромное количество, и все они имеют свои преимущества и недостатки. Выбирать конструкцию стоит, отталкиваясь от ее предназначения или места установки. Дровяные печи для дома можно приобрести в готовом виде или сделать конструкцию самостоятельно. При установке нужно соблюсти все правила пожарной безопасности.

Печь буржуйка своими руками – на видео:


foxremont.com

Металлические печи для дачи дровяные своими руками


Металлические печи для дома на дровах своими руками

Для частного дома или дачи не всегда подходит современный радиатор, поэтому оптимальным вариантом являются печи из металла, которые можно сделать своими руками. Они представляют собой небольшое отопительное оборудование, работающее на дровах.

Сделать отопительные системы несложно, в отличие от сооружения кирпичной печи, где нужны определенные навыки. Необходимо только определиться с видом конструкции, устанавливаемой на деревянный пол, посоветоваться со специалистом, а также отвечать некоторым требованиям:

  • Умение работать с некоторыми инструментами.
  • Разбираться и правильно читать чертежи, так как установка происходит на основании разработанной схемы. В противном случае, изготовить отопительный агрегат просто не получится.
  • Соблюдать последовательные этапы изготовления.
  • Соблюдать правила безопасности.
  • Уметь выполнять варочные работы.

Существует несколько распространенных конструкций дровяных печей. Одни являются эффективными, другие — экономичными. Рассмотрим, как можно изготовить самодельные металлические печи.

Дровяная буржуйка

Эта отопительная конструкция для дачи и дома является самой простой. При необходимости, на агрегате можно подготовить место для казана. Для сборки понадобятся металлические листы, толщина которых превышает 4 миллиметра. Это необходимо для того, чтобы стенки были способны выдержать воздействие высоких температур. Поэтому от толщины металла зависит срок эксплуатации отопительного оборудования.

Для патрубка нужно подготовить трубу с диаметром от 10 сантиметров. Также нужно приобрести или сделать своими руками специальную решетку для дров. Установка конструкции на деревянный пол возможна только при наличии железных уголков, которые будут выступать в качестве надежных ножек. Перед сборкой необходимо найти или самостоятельно подготовить чертежи со всеми необходимыми размерами. Также нужно определиться с мощностью печи для дачи или загородного дома.

Нужно разметить листы металла и вырезать из них заготовки, согласно схеме, своими руками при помощи болгарки. Вся отопительная система состоит из следующих деталей:

  • Из подготовленного листа металла следует вырезать три пары: верхнюю крышку и дно агрегата, торцы, боковые стенки.
  • На небольшом расстоянии от края крышки нужно проделать специальное отверстие для присоединения патрубка. Он должен иметь длину около 2,5 сантиметров и ширину – 10 сантиметров. Чтобы обеспечить герметичность, необходимо аккуратно выполнять варочные работы, дабы шов был беспрерывным.
  • По углам дна привариваются ножки, длиной до 15 сантиметров, чтобы конструкцию на дровах можно было поставить на деревянный или бетонный пол.
  • С одной стороны торцевой стенки нужно подготовить отверстие для дверки, и чуть ниже — для поддувала.
  • С внутренней стороны к стенкам привариваются небольшие уголки, которые предназначены для поддерживания решетки.

Когда все детали будут готовы, необходимо приступить к сборке сооружения на пол для дачи и частного дома. Обязательно нужно соблюдать последовательность соединения заготовок. Решетка для дров устанавливается до присоединения крышки. Дверца монтируется в последнюю очередь. Если грамотно подготовить чертежи и поэтапно собирать элементы, установка не займет много времени.

Аппарат длительного горения

Такая отопительная конструкция является уникальной и эффективной для дачи частного дома. Подобные отопительные сооружения можно устанавливать на деревянный пол. При необходимости, можно подготовить место для казана. Дровяная печь является очень экономичной, так как одна закладка обогревает дом целые сутки. Это объясняется тем, что внутри сооружения — низкая концентрация кислорода, в результате чего дрова прогреваются медленнее, при этом эффективно отапливают помещение.

Для сборки печи своими руками необходимо уметь выполнять варочные работы, а также подготовить следующие материалы:

  • Трубу с диаметром 50 сантиметров. Для дачи или загородного дома подойдет круглая емкость.
  • Трубу для патрубка с диаметром 10 сантиметров.
  • Швеллер.
  • Металлические листы с толщиной 4 миллиметра.

Для начала, необходимо обрезать трубу или круглую бочку. После этого из листа металла нужно вырезать три круга: для дна, крышки и пресса (с меньшим диаметром). В последнем круге необходимо сразу проделать отверстие диаметром 10 сантиметров, к которому приваривается труба длиной до 40 сантиметров для подачи свежего воздуха. Затем нужно провести варочные работы и присоединить к блину швеллеры. В процесс сгорания топлива пресс будет медленно опускаться.

На следующем этапе нужно приварить пол, а сбоку проделать два отверстия для поддувала и дверцы. В верхней части сбоку нужно проделать отверстие, для патрубка, длиной до 30 сантиметров. Внутри нужно уложить решетку.

После этого отопительная система устанавливается на деревянный пол помещения (дачи или дома). Печь на дровах нужно поставить вертикально и вставить в нее подготовленный пресс перед решеткой, после чего — крышку, в центре которой должно быть отверстие для трубы, приваренной к прессу. Затем крышка приваривается к основе. На финишном этапе устанавливается поддувало и дверца. Отопительная система готова к эксплуатации.

Принцип работы печи на дровах

Допускается установка конструкции прямо на деревянный пол. Чтобы заложить дрова, нужно максимально приподнять пресс за трубу. Поэтому сделать закладку своими руками будет сложно, необходим помощник. Поленья нужно уложить плотно, чтобы добиться небольшой концентрации кислорода, в результате чего дрова будут гореть дольше, что очень важно для дачи и загородного дома. Если поджечь нижние дрова, то они постепенно будут смещаться к поддувалу, а если верхние — то к решетке. В любом случае, пресс будет медленно опускаться.

Эта отопительная система является сложной конструкцией, однако она позволяет значительно сэкономить расход дров. Если вы не уверены, что сможете собрать своими руками отопительную систему для загородного дома или дачи, можно приобрести готовые печи из металла. Среди огромного ассортимента на современном рынке можно найти подходящий агрегат, установка которого на деревянный пол не вызовет трудностей.

Поделиться:

poluchi-teplo.ru

Металлические печи для дачи на дровах

Каждый владелец собственной дачи мечтает о таком важно сооружении, как металлическая печь на дровах. Этот источник тепла изготавливается для разных целей: для отопления дома или же создания температуры в бане, парилке. Металлические печи для дачи на дровах должны, прежде всего, отвечать всем требованиям безопасности, работать с максимальной эффективностью и использовать минимум топлива. Можно ли сделать такую конструкцию своими руками или лучше отдавать предпочтение готовым изделиям?

Металлические печи для дачи на дровах

Металлические печи для дачи – что важно учесть?

Прежде чем приступать к созданию металлической печи, необходимо принять во внимание следующие моменты:

  • Эксплуатация. Металлические печи – устройства, которые нуждаются в постоянном добавлении топлива для отдачи тепла. Как только прекращается подача топлива, то есть дров, температура в помещении начинает падать.
  • Скорость отопления. Преимущество металл – его быстрое нагревание. Сразу после начала сжигания дров, материал начинает отдавать тепло в помещение. В этом плане металлическая конструкция намного выигрывает перед кирпичными печами.
  • Безопасность. Поскольку металл имеет способность сильно нагреваться, важно устанавливать конструкцию в таком месте, где ее не сможет никто случайно зацепить. Для усиления эффекта, устанавливают специальные экраны из не горячих материалов.
  • Стоимость оборудования. Металлическая печка – отличный бюджетный вариант, который можно как сделать самому своими руками, так и приобрести в специализированном магазине.
  • Площадь обогрева. Тут важно усвоить одно правило – большой размер конструкции – это не всегда экономно, поскольку для хорошей теплоотдачи металлу необходимо огромное количество дров. Поэтому лучше отдавать предпочтение компактным моделям.

Что лучше: сделать металлическую печь самому или приобрести заводскую? Определенного ответа на этот вопрос нет. Если вы в состоянии сделать такое изделие, обладаете необходимыми инструментами и имеете нужный опыт, тогда лучше сконструировать самому. В другом случае, рекомендуется отдать предпочтение заводским моделям, которые хотя и отличаются высокой ценой, зато характеризуются качеством и прекрасным внешним оформлением.

Читайте также:Котлы отопительные универсальные для частного дома

Дровяные металлические печки – сегодня не столь популярны, поскольку цивилизация постепенно доходит до всех, даже отдаленных районов. Но эти агрегаты заслужили свое почетное место во всех банях, саунах и гаражах. Дрова – это самый экономичный вид топлива, но если печь сделана неправильно, их рациональное использования под угрозой. Поэтому рекомендуется отдавать предпочтение металлическим дровяным печам длительного горения. Каков принцип их работы? Можно выделить такие моменты:

  1. Сам процесс сгорания дров осуществляется при потреблении небольшого количества кислорода. Другими словами – топлива потихоньку тлеет, что позволяет сэкономить на расходе дров, а также отопить помещение. Так же существуют модели, снабженные дополнительной топкой, к которой сгорают угарные газы.
  2. Немаловажную роль играет правильная укладка дров таким образом, чтобы между элементами оставалось как можно меньше лишнего пространства. Что это дает? Чем плотнее укладка дров, тем дольше происходят процессы тления. Это помогает неплохо сэкономить.
  3. Кислород извне подается не в саму камеру горения, а в место, где происходит тление дров.

Именно такие металлические печи рекомендуется устанавливать на дачных участках. Также не стоит забывать о дымоходе. Как его правильно сконструировать и установить?

Дымоход для металлической печи

Это изделие выполняет важную роль – создает тягу и выводит все продукты горения. Каким должен быть качественный дымоход? Во-первых, лучше отдавать предпочтение круглым моделям дымоходов, поскольку в прямоугольной модели образовываются завихрения, которые негативно влияют на качество тяги. К тому же, чистить круглые изделия гораздо проще. Во-вторых, идеальная труба – это та, в которой нет никаких отводов или их минимальное количество. В-третьих, вначале устанавливается дымоход, а потом сама металлическая печь.

Итак, металлические печи для дачи на дровах – лучше решение для отопления небольших помещений. Они экономичны, практичны и экономичны. Надеемся, что наши советы помогут вам выбрать подходящую модель для вашей дачи.

www.dacha-svoimi-rukami.com

Для каждого дома нужно горячее «сердце»: как выбрать и установить металлическую печь на дровах

Небольшие чугунные и стальные печи устанавливают во временных строениях, на дачах, в маленьких сельских домиках. Большие металлические отопительные приборы современного дизайна размещают в просторных жилых домах и коттеджах.

Самодельные железные печки отличаются простотой, но некоторые мастера способны превратить устройства собственного изготовления в настоящие произведения искусства.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Предприятия создают десятки железных печей, которые различаются размерами, объемом топки, конструкцией, внешним видом и режимами работы. Выбирая отопительный прибор из металла, учитывают ряд факторов:

  • регион проживания;
  • площадь дома, количество отапливаемых комнат;
  • периодичность использования печки;
  • дизайн интерьера и предпочтения хозяина дома.

В регионах, где минусовые температуры держатся до 5—6 месяцев в году, требования к отопительным приборам повышаются, хозяева домов отдают предпочтение кирпичным сооружениям. Но если зимой температура редко падает ниже 10 градусов, домашний отопительный металлический прибор вполне подходит для обогрева жилья.

При постоянном проживании хозяев в доме металлическая печь должна поддерживать комфортную температуру в течение нескольких часов после сжигания одной порции топлива.

Площадь жилища и количество отапливаемых комнат также влияет на выбор устройства. Если дом состоит из просторных комнат, выбирают большую печь длительного горения с хорошей теплоотдачей. Для маленьких домов, где есть лишь кухня и пара комнат, достаточно агрегата средней мощности. Если хозяева появляются в жилище лишь время от времени, можно установить небольшую печку, быстро отдающую тепло.

На выбор устройства влияют и вкусы хозяев дома. В продаже есть железные печи, оформленные в стилях хай-тек, барокко, прованс.

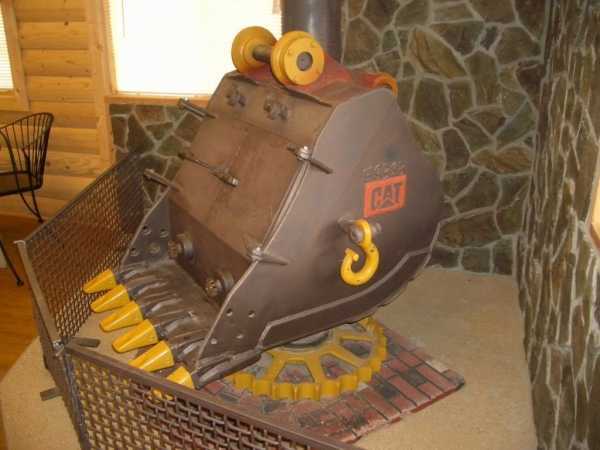

Фото 1. Очень необычная металлическая печь, оформленная в виде ковша от трактора «Cat».

Конкретные примеры выбора

Выбор металлической печки начинается с определения места ее установки. Отопительный агрегат размещают у стены, защищенной жаропрочным материалом. Некоторые хозяева ставят устройство прямо посередине большой кухни или комнаты.

Стена, у которой стоит печка, нагревается, поэтому ее защищают термостойким материалом. Экран выполняют из кирпича, керамической плитки, брусков и плитки из природного камня. Толщина экрана зависит от степени нагрева стены.

Для деревянного дома

Для деревянного дома чаще выбирают печки, работающие на дровах. Для прогрева деревянного строения не нужно такого сильного жара, как для кирпичного и бетонного коттеджа. Рассмотрим выбор отопительно-варочной печи для небольшого брусового дома площадью до 50 квадратных метров.

В продаже есть сотни моделей металлических печек от десятков российских и иностранных заводов. Хорошо зарекомендовали себя отопительно-варочные приборы зарубежных производителей:

  • Konig Feuer;
  • Trend;
  • Olimp;
  • Magnum;
  • Thorma;
  • Alma Mons;
  • Efel;
  • Ferlux.

Печи смонтированы из стали и чугуна, имеют различный дизайн и конструкцию.

Из чугуна выполнены топочные камеры, у всех моделей стены топки имеют шамотную, вермикулитовую или другую огнестойкую футеровку. Вермикулитовая футеровка топки позволяет раскалять ее до 1200 градусов, шамот — до 1300 градусов. Пища готовится на варочном настиле и в духовом шкафу.

В продаже есть десятки надежных и качественных печей от российских изготовителей таких, как «Термофор», «Лиговъ», «Теплодар», «Ермак». Приборы имеют стальной корпус и канальные топки, что позволяет регулировать температуру и расход дров. Во многих печках, кроме варочного настила, установлен духовой шкаф.

Во всех устройствах есть отдел-зольник, накрытый колосником, дроссели для регулировки подачи воздуха. Дверцы сплошные или с окошком из огнестойкого стекла.

Вам также будет интересно:

Для загородного дома

Для загородного дома и дачи чаще выбирают компактные печки. Эти сооружения позволяют быстро прогревать небольшие помещения и удерживать приемлемую температуру 2—3 часа. Если в поселке нет проблем с электричеством, достаточно приобрести печь, предназначенную только для нагрева помещения.

Фото 2. Печь модели «Булерьян». По изогнутым трубкам проходит горячий воздух и тепло держится дольше.

В продаже есть компактные отопительно-варочные устройства. Если агрегат нужен исключительно для отопления, подойдут малые печи моделей «Булерьян», «Золушка», «Везувий», «Студент», «Инженер».

Справка. Предприятия, как правило, выпускают десятки печей с одинаковым названием, но с разным цифровым кодом. Среди них есть варочные и варочно-отопительные приборы.

Схемы железных печей на дровах

Выделяют камерные, канальные, пиролизные печки и печи длительного горения топлива. Они различаются по теплоотдаче, циркуляции газов, режимам горения, виду топлива.

Камерная конструкция

Состоит из стального либо чугунного корпуса, в котором есть одна камера сгорания. Для загрузки дров в корпусе имеется люк с дверцей.

В нижней части печи устанавливается решетчатый колосник, под ним находится зольник (поддувало) и дверца для извлечения золы. В верхней части кожуха (сверху или сбоку) вырезано круглое или квадратное отверстие для дымовой трубы.

Канальное устройство

Печь состоит из стального или чугунного корпуса, в котором находятся топка, колосник, поддувало с дверцей. Внутри топки расположены горизонтальные перегородки-каналы (от 1 до 3), образующие камеру дожигания. Воздух в нее попадает через зазоры в конфорках или через регулятор (дроссель). Камера создает препятствие для прямого вывода газов в трубу, воздух и газы циркулируют внутри камеры, дожигаются и отдают тепло.

Справка. Большинство железных отопительно-варочных устройств являются канальными.

Выводятся печные газы в дымоход по горизонтальной трубе. В зависимости от регулировки дросселя, печка работает в двух режимах: длительное и пламенное горение.

Печи длительного горения

Такие приборы отдают жар до 6—10 часов. После того как дрова разгорятся, камеру заполняют топливом на две трети и ограничивают воздушный поток. Тление происходит в верхнем слое топлива, для полного разложения древесины через регулятор подают воздух. Регулятор располагают в верхней или средней части корпуса печи. Полное сгорание происходит под сводом.

Фото 3. Три модели печей длительного горения от производителя «Термофор». Конструкция одинаковая, отличается лишь цвет покрытия.

Изготовление железной домашней печи своими руками

При изготовлении домашней железной печки большое значение имеет выбор материалов. В качестве образца лучше взять проверенную схему отопительного прибора. Рассмотрим процесс изготовления небольшой канальной отопительно-варочной печки для загородного дома.

Выбор материалов

Домашние мастера в качестве материала часто используют чугун. Чугунные плиты хорошо свариваются дуговой сваркой, этот металл долговечен и надежен, быстро нагревается и выдерживает перегрев.

Важно! Чугун не выносит резкого перепада температур и трескается от брызг холодной воды.

Если печь не будет перегреваться до красного каления, для корпуса подойдет обычная сталь толщиной 8 мм. Этот металл прослужит долго, если его не подвергать частому нагреву до температур выше 600 градусов.

Заводские печи со стальным корпусом толщиной до 1,5—3 мм делают из жаропрочной стали, которую варят по сложной технологии, недоступной в домашних условиях.

При дуговой сварке жаропрочная сталь становится хрупкой. Проблему решит соединение деталей на заклепках.

Чтобы сделать крепления для дверцы, защелку и ручку, подойдет стальной пруток диаметром 8—10 мм и листовая сталь толщиной 3 мм.

Подготовка инструментов и оборудования

Для работы понадобятся сварочный аппарат, электроды, плазморез, молоток, болгарка с набором дисков, металлический карандаш, металлическая рулетка и линейка, кусочек мела. Работу ведут на столе из негорючего материала или на стальных козлах.

Место для постройки домашней печи

Выбор железной печи часто ограничивается ее весом, так как постройка фундамента — долгий и дорогостоящий процесс. Без фундамента на деревянный пол можно устанавливать только маленький прибор.

На пол кладут лист плоского шифера, асбестовый картон, керамическую плитку, слой кирпича, другой огнестойкий материал.

Железные печи весом 300—400 и более килограммов устанавливают только на фундамент, который не связан с досками и лагами пола.

Самый надежный и прочный вариант — сплошной фундамент из бетона, армированного стальной решеткой. На бетон кладут слой керамического кирпича, используя глиняно-песчаный раствор, или плиты из природного камня.

Важно! Допускается устанавливать металлическую печь только на ровное основание. Правильность его закладки проверяют строительным уровнем.

Вам также будет интересно:

Пошаговая инструкция по изготовлению

Перед началом работы готовят материалы, оборудование, рабочий стол или козлы. Процесс создания печи состоит из следующих этапов:

  • На стол (или на пол) кладут стальной лист и наносят на него разметку стальным карандашом.
  • Детали подписывают мелом с указанием размеров.
  • Детали вырезают плазморезом.
  • В деталях вырезают круглое отверстие для трубы и отверстие-конфорку.
  • На пластине, которая будет приварена к передней части прибора, вырезают портал для топочной дверцы и дверки поддувала.
  • В пластине, отделяющей поддувало, сверлят колосниковые отверстия.

  • Детали сваривают между собой согласно проекту. Внутрь печи привариваются пластины, образующие каналы, и пластину-колосник.
  • К отверстию для дымохода приваривают кусок стальной трубы.
  • К днищу печи приваривают стойки, изготовленные из стального уголкового профиля.
  • К порталу печи приваривают держатели шарниров топочной дверцы и дверцы поддувала, элементы защелок и ручек.
  • Надевают дверцы на шарниры.
  • Поверхность устройства зачищают от окалины, брызг металла, шлифуют и полируют.
  • Выполняются окончательную отделку печной поверхности: воронение горячим или холодным способом, покраску жаропрочной эмалью.

Возможные проблемы и сложности

Для мастеров-любителей проблемой часто становится качество сварки. В этом случае следует обратиться за помощью к профессионалам.

Сложность составляет и расчет веса печки. Если сооружение получается тяжелым, придется позаботиться о строительстве фундамента.

Для владельцев печи неожиданной проблемой становится нагрев потолка. В этом случае на него крепят слой материала с низкой теплопроводностью.

Видео, которое в ускоренном темпе демонстрирует весь процесс изготовления печки длительного горения: от пустой трубы до готового изделия.

Перед топочной дверцей на саморезы крепят стальной лист, под который положен слой асбеста, или керамическую плитку. Плитку кладут на термостойкий клей, не оставляя зазоров.

Во избежание попадания в дом угарного газа, задвижки никогда не закрывают полностью до окончания процесса горения. Нельзя использовать для растопки бензин, ацетон, солярку, спиртосодержащие жидкости, так как при их воспламенении огонь распространяется и на помещение. В заводских печах в качестве топлива используются только те материалы, которые указаны изготовителем.

Оцени статью:

Будь первым!

Средняя оценка: 0 из 5. Оценили: 0 читателей.

Поделись с друзьями!

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

ogon.guru

Обзор металлических отопительных печей

В наш век высоких технологий и новых технических решений пересматриваются концепции многих традиционных отопительных устройств, пришедших к нам из прошлого. Эти изменения затронули и печи, работающие на дровах. Казалось бы, простейшее изделие из кирпича или металла, что там еще можно придумать? Оказалось, — можно. Особенно видоизменились такие привычные для нас «буржуйки» как внешне, так и внутренне. Теперь это — современные отопительные печи на дровах, пользующиеся большой популярностью в силу своей невысокой стоимости.

Металлические печи

Обновления стальных печей на дровах

Самодельные «буржуйки» сейчас можно встретить разве что у кого-то в гараже либо в другом подсобном помещении. Эти самые простые печки прямого горения сжигали дрова со страшной скоростью, выбрасывая основное количество тепла в дымоход. По этой причине люди, пользующиеся «буржуйками», старались сделать горизонтальный участок дымоходной трубы как можно длиннее, пропуская его через все помещение. Цель – отобрать максимум тепла у продуктов горения, что вылетают из печки на дровах с температурой 400—500ºС.

Сейчас каждая современная печь для отопления частного дома мало напоминает «буржуйку», так как снабжена декоративным защитным кожухом с отверстиями для воздуха либо же корпус камеры сгорания окружен трубами воздуховодов. Тому есть причины, первая – высокая температура поверхности делает отопитель опасным для жилых помещений, где постоянно находятся люди и дети, которые могут случайно получить ожоги. Кроме того, раскаленная металлическая поверхность выдает мощный тепловой поток, превышающий норму. Кожух принимает жесткое излучение на себя и, нагреваясь, передает тепло воздуху комнаты.

В связи с внедрением новых технических решений конструкции дровяных печей тоже изменились. Вкратце изменения заключаются в следующем:

  • Поступление свежего воздуха для горения в топку стало регулируемым.
  • Над камерой сгорания устроено несколько перегородок, из-за чего дымовые газы уже не могут вылететь прямиком в трубу. Сначала они отдают свою теплоту, совершая несколько ходов внутри отопителя и огибая эти перегородки.
  • Для увеличения срока службы своих изделий многие производители футеруют топки стальных печей огнеупорным кирпичом.
  • Организовано дожигание выделяющихся пиролизных газов.
  • Установлена варочная поверхность из стали или чугуна.
  • В некоторых моделях установлены теплообменники для нагрева воды на нужды ГВС.
  • Реализовано инновационное решение – простая дровяная печка вырабатывает электроэнергию.

Обзор разновидностей печей

На данный момент существуют 2 основных разновидности отопительных дровяных печей из металла:

  • классические, прямого сжигания;
  • отопительные устройства длительного горения.

В устройствах первого типа топливо уже не сгорает так быстро, как в «буржуйке», поскольку к нему ограничен доступ свежего воздуха, а газы интенсивно отдают тепло металлическим стенкам. Примером может служить стальная печь на дровах для бани.

Красными стрелками на схеме показаны дымовые газы, делающие дополнительный ход прежде, чем уйти в дымоходный канал. В результате их температура на выходе редко достигает 200ºС, а в некоторых агрегатах до трубы можно даже прикоснуться рукой прямо во время работы. Это говорит о том, что основная масса тепловой энергии, выделяющаяся при сжигании твердых видов топлива, остается в помещении, а КПД отопителей достигает 70%.

Как и в современных пиролизных отопительных котлах с водяным контуром, в некоторых моделях печей организовано медленное сжигание дров при недостаточном количестве кислорода. Вследствие этого образуется пиролизный газ, дожигаемый с помощью точечной подачи воздуха в верхнюю зону камеры сгорания. Ниже показана дровяная газогенераторная печь.

В верхней зоне камеры сгорания располагается инжектор, что обеспечивает подачу вторичного воздуха, в результате трубы – воздуховоды равномерно прогреваются сверху донизу. Воздух поступает в них сквозь нижние отверстия, проходит по изогнутым трубам, нагреваясь в топке, и выходит в пространство комнаты. При этом сгорание дров происходит медленно, одной загрузки может хватить на 6—8 часов непрерывной работы. Соответственно, требования к качеству топлива достаточно высоки, дрова могут применяться с влажностью не выше 25%, иначе процесс пиролиза проходить не будет.

По сути, модернизированные стальные печи по своей конструкции и дополнительным функциям мало чем отличаются от котлов. Разница лишь в том, что печка для обогрева помещений использует явление конвекции, нагревая воздух, а не воду. Тем не менее уже появилась дровяная отопительная печь с водяным контуром, который можно присоединить к системе ГВС либо организовать небольшое водяное отопление дома.

Это не традиционная водяная рубашка, как в котлах, здесь вода в баке подогревается от задней стенки камеры сгорания. Кроме того, наверху изделия устроена варочная поверхность для приготовления пищи. Для более полной теплоотдачи под варочной панелью установлена перегородка и дымовым газам приходится огибать ее, делая второй дополнительный ход.

Стальные печи новой разработки

Заслуживает особого внимания агрегат, который, как и колпаковая отопительная печь для дачи из кирпича, использует принцип свободного конвективного движения дымовых газов по каналам, вплоть до самого дымохода.

Стальная колпаковая печь

Такая печь более эффективна по сравнению со своими «собратьями», вместо варочной поверхности в нем сконструирована духовка открытого типа, находящаяся прямо над колпаком. Даже при потухшей топке еда, оставленная в нише духовки, долгое время не остынет. Ну и дверца главной топки, через которую производится загрузка дров, открывается на 140º и снабжена большим огнеупорным стеклом и напоминает отопительный камин.

Представляет немалый интерес линейка портативных агрегатов прямого сжигания российского производителя ТЕРМОФОР. Один из них — малогабаритная дровяная отопительно-варочная печь Золушка. При своих скромных размерах 465 х 300 х 460 мм и массе 27 кг она имеет тепловую мощность 4 кВт и может обогревать комнату объемом до 50 м2. Этот отопитель смело можно причислить к переносным и пользоваться практически в любых условиях, хотя его примечательный внешний вид позволяет поместить печь в жилом доме.

Печь Золушка

Другое оригинальное изделие из той же линейки — отопительно-варочная печь на дровах Индигирка. Если вы никогда не заряжали свой сотовый телефон от дровяной печки, то Индигирка вам в помощь. В нее встроен блок – генератор электричества, что буквально сразу после растопки вырабатывает напряжение 12 В и обладает мощностью до 75 Вт.

Печь Индигидка

Некогда простые дровяные печи для дачи или гаража благодаря своим обновлениям превратились в серьезные отопительные агрегаты, применяемые для обогрева жилых, да и любых других помещений. При этом они остались весьма привлекательными благодаря невысокой стоимости и небольшому объему монтажных работ по их установке.

cotlix.com

ydachadacha.ru

железная дровяная печка, печь для дачи на дровах своими руками из металла, бытовые отопительные печи

Содержание:

Металлические печи имеют несколько отличий от более привычных кирпичных конструкций. Конечно, есть у металлических изделий и недостатки, но достоинств гораздо больше – в частности, небольшая стоимость, высокая прочность и эффективность. Все эти факторы достаточно важны, поэтому такие печи зачастую оказываются самым лучшим выбором для дома. О металлических печах и пойдет речь в данной статье.

Достоинства металлических печей

Металлические бытовые отопительные печи имеют обширный перечень достоинств:

  1. Металл отличается от керамики гораздо большей гибкостью и мягкостью, но при этом прочность данных материалов вполне сопоставима. Рассматриваемый материал легко поддается плавке, нарезке и изгибам, его можно сверлить и ковать, а готовые изделия не требуют обжига. В общем, обрабатывать металл можно большим количеством способов, и это качество явно относится к достоинствам.
  2. Универсальность обработки позволяет при создании металлических печей использовать массу инноваций, направленных на повышение технических характеристик печи. Благодаря внесению конструкционных изменений КПД металлических печей может достигать 90%, в то время как обычные кирпичные печки выдают около 70%.
  3. В случае с кирпичными печами уменьшение толщины стенки снижает прочность всей конструкции. С металлом все обстоит с точностью до наоборот – даже очень тонкий лист отличается солидной прочностью. Это позволяет снизить вес и себестоимость металлических печей в несколько раз по сравнению с кирпичными.
  4. Небольшой вес и цельная конструкция, в свою очередь, существенно упрощают транспортировку металлических конструкций. Здесь также стоит учитывать прочность, которая придает изделию отличную устойчивость к механическим повреждениям. Нельзя не отметить и простоту монтажа – во-первых, легкая металлическая печь для дома не требует отдельного фундамента, а во-вторых, малый вес позволяет монтировать конструкцию сравнительно небольшими силами.
  5. Еще одно немаловажное достоинство, заслуживающее внимания – хорошая теплопроводность металла. Данный фактор говорит о том, что собственная теплоемкость печки невелика, поэтому выработанное ей тепло используется только для прогрева дома, за счет чего и обеспечивается высокий КПД. Для сравнения: в кирпичных печах на прогрев самой конструкции уходит около 20% тепловой энергии.
  6. Состав металла довольно однороден и, в отличие от кирпича, не имеет пористой структуры. Также стоит отметить высокую устойчивость к сырости и перерывам в работе отопления. Металлические дровяные печи совершенно не требуют регулярных и разгонных растопок. Достоинством является и простота встраивания варочной плиты и водонагревательного контура, чему способствует высокая теплопроводность материала и высокая скорость дожига газов.
  7. Выпускаемые в промышленных масштабах печки сертифицируются как пожаробезопасные устройства, поэтому после приобретения остается только установить их. Правда, есть некоторые модели, для эксплуатации которых требуются специальные разрешения, но этот фактор проявляется далеко не всегда.

Материалы изготовления печи

Железная печь для дома должна выбираться с учетом ряда факторов и параметров самой конструкции. Технические характеристики и конструктивные особенности печки напрямую влияют на ее эффективность и надежность.  Одним из самых важных параметров является материал изготовления печи.


Для производства металлических печей могут использоваться разные материалы:

  • Сталь;
  • Жаропрочная сталь;
  • Чугун.

В итоге конструкции, собранные из этих материалов, имеют ряд различий, поэтому стоит каждый вид рассмотреть подробнее.

Стальные печи

Самым популярным материалом для изготовления металлических печей является обычная сталь. Данный материал без проблем выдерживает стабильную температуру до 400 градусов, а при кратковременных растопках эта величина может достигать 600 градусов. Толщина стали обычно начинается от 4 мм, но нужно учитывать высокую скорость прогорания металла при высокой температуре – т.е. для холодных регионов такой вариант нецелесообразен.


Впрочем, существуют печки длительного горения, корпус которых попросту не подвергается длительному высокотемпературному нагреву. Теплоотдача при этом сохраняется на должном уровне за счет теплоаккумуляторов, изготовленных из более прочных материалов. Такая железная печка на дровах вполне подойдет для отопления больших домов, расположенных в регионах с суровым климатом.

Печи из жаропрочной стали для дома

Следующий материал, из которого могут создаваться металлические печи – жаропрочная сталь. Минимальная толщина металла в данном случае составляет 3 мм, что позволяет дополнительно снизить вес конструкции. КПД подобных устройств зачастую превышает 80%, а срок службы – 20 лет. Металлические печи из жаропрочной стали безопасны, эффективны и очень просты в монтаже – достаточно установить такую конструкцию на пол и подключить к дымоходу.


Опционально жаропрочные печи оснащаются варочной поверхностью и водонагревателем, что позволяет использовать их как на даче, так и в домах с круглогодичным проживанием. В отличие от стальных печей, устройства из жаропрочной стали имеют сложную конструкцию, поэтому такая железная печка для дачи своими руками не создается – гораздо проще будет приобрести и установить готовое устройство. Читайте также: "Чем хороши металлические печи для дачи – виды, преимущества, правила использования".

Чугунные печи

Еще один материал, который подходит для создания металлических печек – чугун. По прочностным характеристикам чугун не уступает стали, но при этом его теплоемкость и хрупкость сопоставимы с керамикой. Железная печка для дома прогревается дольше получаса, но после одной растопки она обеспечивает обогрев дома на протяжении трех часов.

Ширина чугуна, используемого для производства печек, варьируется от 6 до 25 мм. Если слой материала будет толще, но температурное расширение будет слишком большим, и печь может повредиться. Слишком тонкий чугун тоже не подходит – печь будет слишком хрупкой.


КПД чугунных печей достаточно высок, но реализовать его получается только в том случае, если площадь отапливаемого дома не превышает 60 м2. В домах большей площади печь из чугуна попросту не сможет проявиться, и температура в помещениях будет недостаточно комфортной.

Впрочем, чугун сам по себе без проблем выдерживает перерывы топки и сырость, поэтому такие конструкции можно с успехом использовать в различных хозяйственных постройках, которым требуется периодичное отопление. Самостоятельная сборка чугунной печи не представляется возможной – чугун очень сложен в обработке, и в домашних условиях выполнить такую работу не получится.

Виды металлических печей

Металлические печки классифицируются по конструктивным особенностям, в зависимости от чего выделяют следующие виды устройств:

  • Камерные;
  • Канальные;
  • Колпаковая.

Каждый вид требует подробного рассмотрения.

Камерные печи

Камерная металлическая печь – это привычная многим людям «буржуйка», вот только доработанная с учетом современных требований к отопительному оборудованию.


Технические характеристики подобных устройств выглядят следующим образом:

  • Теплоотдача осуществляется по большей части за счет конвекции, а от самого корпуса исходит лишь четверть выработанного тепла;
  • Вероятность возникновения конденсата отсутствует, а температура газов на выходе превышает 100 градусов;
  • Дымоход необходимо очищать не более одного раза в год;
  • КПД достигает 60% при использовании угля и дров.

Своими руками отопительная печь из металла создается без особых затруднений, но процессу ее постройки нужно уделить отдельную статью.

Канальные печи

В печах канального типа работает следующий принцип: газы сгорают, остывают и проходят через каналы между перегородками, где происходит процесс отдачи тепла корпусу устройства. Для работы такой печи требуется разогрев до 400 градусов, чтобы процесс дожига мог активизироваться. Создается такая печка из металла для дачи своими руками без особых проблем на базе обычной буржуйки – для модификации нужно оставить от газопровода только горизонтальный участок, чтобы он разделял топку и камеру сгорания.

Необходимый для горения кислород поступает в печь через щели в варочной плите или воздушный дроссель. КПД канальных устройств может достигать 80%, а по тепловой мощности они превосходят камерные в несколько раз. Печки канального типа могут работать как в обычном режиме, так и в режиме длительного горения, независимо от используемого топлива.


Мощность отопления варьируется за счет подачи воздуха, причем возможность регулировки на порядок выше, чем у камерных устройств. Температура в камере дожига достигает 250-300 градусов, чего вполне достаточно для комфортного использования варочной поверхности.

Большинство бытовых печей мощностью не более 15 кВт создаются именно по канальной схеме. Для изготовления корпуса чаще всего используется 4-мм сталь, а варочная плита выполняется из чугуна или стали толщиной от 8 мм.

Колпаковые печи

Последний тип металлических печей – колпаковые. При такой схеме газы остается под сводом колпака до тех пор, пока полностью не прогорит. Потом температура сгоревшего газа снижается, он направляется вниз и передает печке остатки тепла. Такая конструкция позволяет добиться КПД в 70%.

Такая схема работы вполне работает и в металлических отопительных котлах – вот только открытое пламя в этом случае отсутствует, поскольку колпак не рассчитан на поглощение чрезмерного количества тепла. Именно поэтому колпаковые печи работают в режиме тления. При использовании дров время горения достигает 60 часов, а при закладке угля такие конструкции могут проработать почти месяц.


Такая печь из металла для дачи своими руками создается без особых усилий, а собранная конструкция может без проблем работать как на дровах, так и на угле. Единственным ограничением является влажность топлива – она должна быть минимальной, поскольку обеспечить тление мокрого горючего невозможно. Печи, изначально рассчитанные только на использование угля, не могут сжигать дрова – этот момент нужно продумать заранее.

К печам данного типа нередко подключаются водонагревательные контуры, которые не только обеспечивают горячее водоснабжения, но и усиливают конвекцию. Подобные печи активно используются для отопления домов с большой площадью, независимо от их географического местоположения.

Заключение

В данной статье были рассмотрены металлические печи для дома. Существует несколько вариантов таких конструкций, и каждая из них подходит для реализации конкретных задач, поэтому к выбору наиболее подходящего варианта нужно подходить со всей ответственностью.


teplospec.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
