Переделка шуруповерта на литий, часть вторая, заряжаем правильно

В прошлый раз я рассказал как правильно переделать батарею для аккумуляторного инструмента. Также я писал, что расскажу об особенностях заряда, а предметом обзора на этот раз выступит плата DC-DC преобразователя.
Кому интересно, прошу в гости.

Изначально я планировал ограничиться двумя частями, переделкой батареи и зарядного. Но пока готовил обзор, в голове созрела идея для третьей части обзора, более сложной.

А в этой части я расскажу как можно переделать родное трансформаторное зарядное, если оно еще работает, ну или если еще жив силовой трансформатор.

Платка преобразователя была заказана довольно давно в количестве нескольких штук (про запас), заказывалась специально для этой переделки, потому как имеет некоторые особенности, впрочем не буду забегать далеко, бем последовательны.

Для начала я разделю зарядные устройства не три основных типа:

1. Самые простые — трансформатор, диодный мост и несколько деталей. Такими зарядными комплектуют ультрабюджетный инструмент.

2. Фирменные. По сути то же самое, но в состав уже входят простенькие «мозги», автоматические отключающие заряд в конце.

3. «Продвинутые» — импульсный блок питания, контроллер заряда, иногда заряд нескльких батарей одновременно.

Инструмент из первой категории редко попадает под переделку, так как часто проще (и дешевле) купить новый, а третья категория обычно имеет свои сложности по переделке. В принципе можно переделать и устройства третьей группы, но не в рамках статьи, так как типов таких зарядных очень много и к каждой нужен индивидуальный подход.

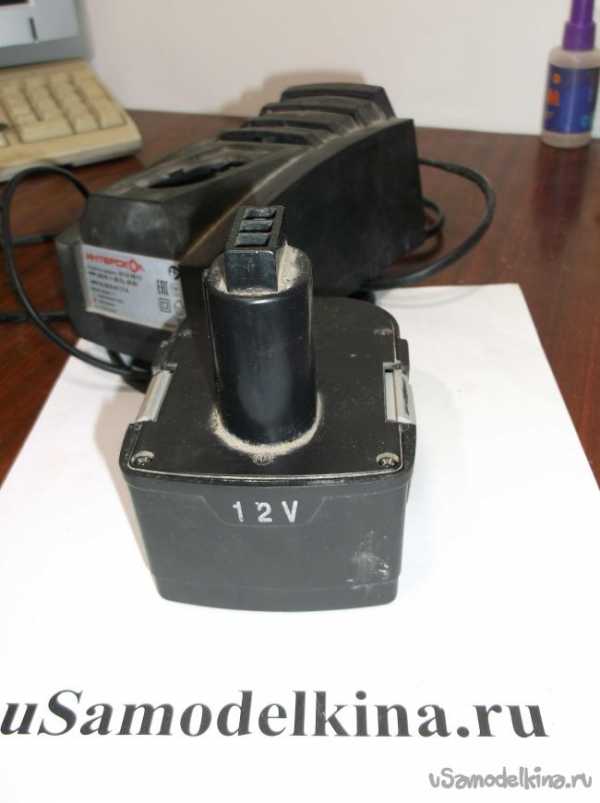

В этот раз я буду переделывать зарядное устройство из второй группы, фирменное, хотя и простое. Но при этот переделка имеет много общего и с первой группой, потому будет полезна большему количеству читателей.

Для того, чтобы зарядить аккумулятор надо не просто подключить его к блоку питания, такой эксперимент обычно заканчивается не очень хорошо. Надо подключить его к зарядному устройству. И здесь наступает небольшое непонимание, так как довольно много людей привыкло называть зарядными устройствами небольшие блоки питания от которых они заряжают свои смартфоны, планшеты и ноутбуки. Это не зарядные устройства, а блоки питания.

Чем же отличается зарядное устройство от блока питания.

Блок питания предназначен выдавать стабилизированное напряжение в диапазоне заявленных токов нагрузки.

Зарядное устройство обычно сложнее, так как выходное напряжение у него зависит от тока нагрузки, который в свою очередь ограничен. При этом в зарядном устройстве находится узел прекращающий заряд в конце, а также иногда и защита от подключения аккумулятора в неправильной полярности.

Самое простое зарядное устройство это просто блок питания и резистор (иногда лампа накаливания, что даже лучше) последовательно с аккумулятором. Такая схема ограничивает тока заряда, но как вы понимаете ничего больше она сделать не может.

Чуть сложнее, когда ставят еще и таймер, отключающий заряд после определенного времени, но такой принцип быстро «убивает» аккумуляторы.

Например так сделано в одном из недорогих зарядных для шуруповертов (фото не мое).

Следующим классом идут более «умные » зарядные устройства, хотя по сути они не на много лучше предыдущего.

Например вот фото фирменного зарядного устройства Bosch, предназначенного для заряда NiCd аккумуляторов.

Но все эти зарядные устройства кажутся очень простыми после взгляда на современные варианты для заряда литиевых аккумуляторов.

Конечно последний вариант не совсем вписывается в нашу концепцию переделки, так как на желательно чтобы наше зарядное не только заряжало правильно, а и стоило при этом минимальных денег.

Зарядные устройства китайских шуруповертов выглядят конечно не в пример проще, но опять же, делать с нуля такое устройство вряд ли кто то захочет, хотя именно это я и планирую сделать в третьей части, правда корректнее.

И так, для начала предположим что у нас на руках имеется зарядное устройство которое просто не подходит под новый тип аккумуляторов, но является исправным. Ну или по крайней мере у него исправен трансформатор.

Как я писал выше, можно даже использовать просто резистор или лампочку, но это «не наш метод».

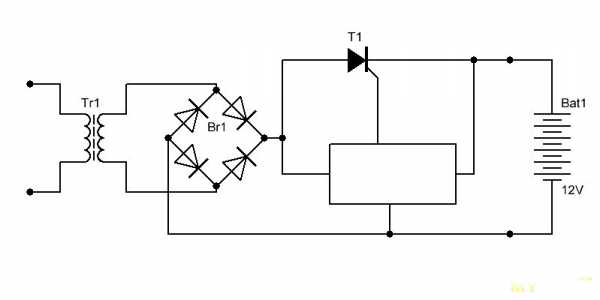

Условная схема типичного недорогого зарядного устройства выглядит примерно так:

Трансформатор, диодный мост, тиристор и схема управления. Правда иногда вместо тиристора стоит реле, ток никак не ограничивается и может присутствовать схема термоконтроля от перегрева (хотя и она не всегда спасает.

Но нам от этой схемы нужно только трансформатор и диодный мост, правда придется добавить еще конденсатор, так мы получим некую исходную неизменную часть, она отмечена красным и дальше меняться не будет.

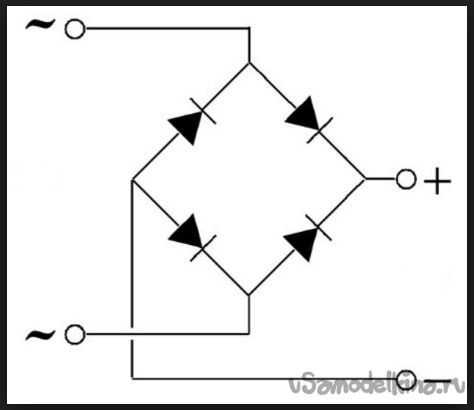

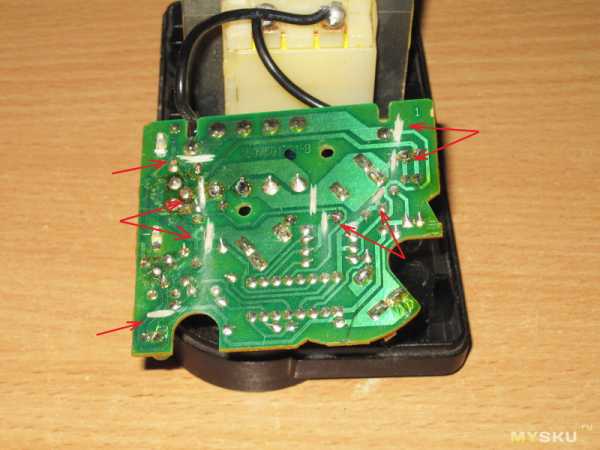

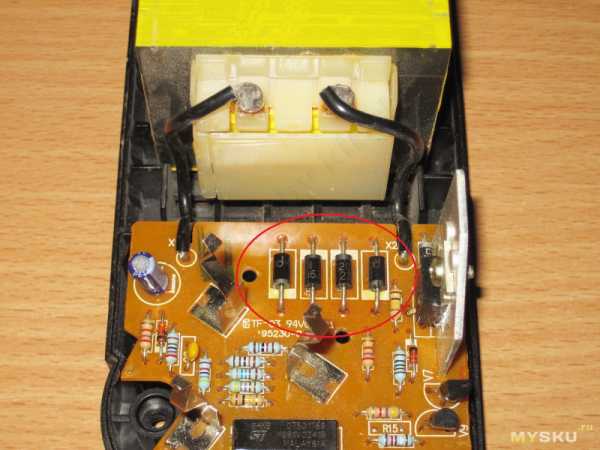

Диодный мост обычно находится на плате и при необходимости его можно использовать (если он исправен). Т.е. по большому счету можно выпаять из платы все радиоэлементы, оставив только четыре диода и клеммы для подключения батареи, а саму плату использовать как основу.

Катод у диодов помечен полоской, точка, где соединяются два вывода помеченные полоской — плюс, соответственно точка соединения «не меченных» выводов — минус. К двум другим точкам соединения подключается трансформатор.

Правда открыв зарядное устройство вы можете увидеть и такую картину (не обращайте внимание на отсутствие трансформатора):

В этом случае придется выпаивать все.

Диоды на плате удобно заменить на готовый диодный мост, к выводам АС подключается трансформатор, + и — соответственно идут дальше в схему.

Можно конечно сказать как подобрать конденсатор, но я советую не заморачиваться и поставить такой как на фото, емкость 1000мкФ, напряжение 35 Вольт. Емкость можно и больше, например 2200, а напряжение 50 или 63 Вольта, большая емкость и напряжение смысла не имеют, а только увеличат габарит конденсатора.

Конденсатор можно любой, подойдет даже «нонейм». Да, ставить его надо в любом случае, независимо от исправности диодного моста.

Теперь переходим к самому зарядному, а точнее к его вариантам, этот узел помечен на последней схеме прямоугольником.

Самый простой и при этом относительно правильный способ, поставить микросхему стабилизатора напряжения LM317.

Но как я писал выше, ток заряда надо ограничивать. Да, многие схемы могут не только ограничивать, а и стабилизировать его, но по большому счету аккумуляторам неважно, будет ток заряда 1, 2 или 3 Ампера, неважно будет ли он стабилен в процессе заряда или «плавать», важно чтобы ток заряда не превышал установленный для аккумуляторов. Хотя для аккумуляторов, которые ставят в шуруповерты превысить его тяжело, так как они могут работать не только при больших токах разряда, но и заряда.

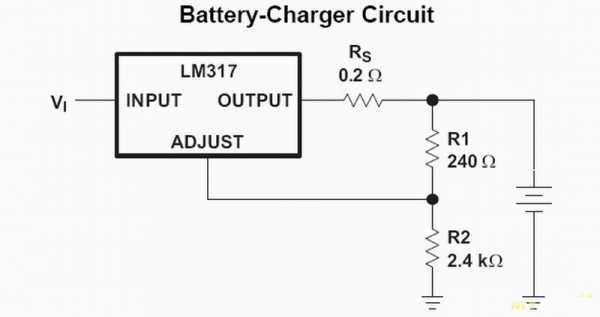

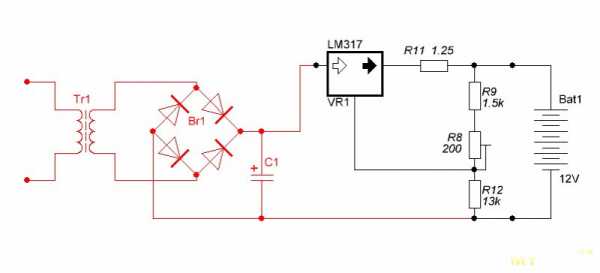

Простейшее решение, перевести микросхему LM317 из режима стабилизации напряжения в режим стабилизации тока, а если говорить точнее, то добавить режим стабилизации тока.

Достигается это добавлением одного резистора, как показано на схеме.

Номинал резистора рассчитать очень просто: 1.25/I (ток в Амперах) = R (номинал резистора в Омах).

Например нужен ток 1.5 Ампера, тогда будет 1.25/1.5= 0.83 Ома.

Номиналы резисторов делителя напряжения также рассчитать довольно просто, но я бы советовал последовательно с верхним резистором поставить подстроечный, чтобы точно выставить напряжение, так как в отличии от тока здесь точность важна.

Можно воспользоваться специальным калькулятором, но он не очень удобен, потому предложу номиналы без него, для напряжения 12.6 Вольта (3 последовательных аккумулятора 3.7 Вольта) верхний резистор нужен 1.5кОм, последовательно с ним подстроечный 200 Ом, а нижний резистор 13кОм.

Я специально указал, что подстроечный резистор ставится последовательно с верхним резистором. В случае обрыва на выходе будет минимальное напряжение. Если оборвать нижний резистор, то на выходе будет максимальное напряжение. Кстати, в распространенных платах DC-DC преобразователей сделано наоборот, в случае обрыва подстроечного резистора они дадут на выход максимальное напряжение.

Все хорошо в вышеприведенной схеме, простота, цена, но большая выделяемая мощность сводит на нет все преимущества, так как радиатор будет нужен весьма внушительный, потому для больших токов заряда она не очень подходит.

Более правильным вариантом будет применить понижающий DC-DC преобразователь. Например такой:

Конечно в исходном виде он не будет ограничивать ток, но при желании его можно доработать (на тот случай если он уже есть).

Доработка проста и я ее уже описывал в одном из своих обзоров, правда там в конце я применял ее как драйвер светодиодов, но по сути это неважно.

Надо:

1 транзистор типа BC557 или любой аналог (да хоть известный КТ361 или КТ3107)

2 резистора номиналом 33-200 Ом любой мощности.

1 резистор в качестве токового шунта

1 керамический конденсатор 0.1мкФ.

Токоизмерительный резистор рассчитывается очень просто, как и в случае с LM317, только значения чуть другие.

0,6/I (ток в Амперах) = R (номинал резистора в Омах).

Например нужен ток 1.5 Ампера, тогда будет 0,6/1.5= 0.4 Ома.

Выход добавочной схемы подключается к выводу 4 микросхемы LM2596, если применена другая микросхема, то ищем в описании вывод помеченный как FB и подключаем к нему.

В таком варианте при помощи подстроечного резистора устанавливаем выходное напряжение (на холостом ходу). Правда такая схема может немного недозаряжать аккумуляторы, хотя и не сильно, но это плата за простоту. Чтобы заряжать полностью, надо переключить вход измерения напряжения (один из резисторов делителя напряжения) к выходу всей схемы.

Все вышеприведенные способы заряда работоспособны, но не очень удобны.

Более правильно будет применить плату, которая «умеет» не только стабилизировать выходное напряжение, а и ток.

Например вот такая платка. Отличить подходящие платы от других весьма просто, в описании должно быть написано — DC-DC StepDown, а на плате присутствовать как минимум два подстрочных резистора.

Но помимо регулировки выходного тока данная плат имеет еще дополнительный бонус в виде индикации:

1. Светодиод вверху, показывает режим ограничения тока

2. Пара светодиодов внизу, показывают окончание заряда.

Индикация заряда аккумулятора реализована очень просто, переключение светодиодов происходит при падении тока ниже чем 1/10 от изначально установленного. Такой режим работы очень распространен и используется во многих простых зарядных устройствах.

Т.е. к примеру мы установили ток заряда в 1.5 Ампера, подключили аккумулятор, когда ток заряда упадет ниже чем 150мА, то один из светодиодов погаснет, а второй засветится, показывая тем самым, что процесс заряда окончен.

Обзоры данной платы делал коллега ksiman, потому для более детального описания проще дать ссылку.

Схема данной платы также из указанного выше обзора, возможно будет полезна.

Получается, что данная плата весьма неплохо подходит для заряда аккумуляторов, сначала выставляем напряжение окончания заряда из расчета 4,2 Вольта на элемент, а затем ток заряда.

Для гурманов можно предложить такую же плату, но с индикацией тока заряда и напряжения на батарее, но как по мне, то в данном случае это лишнее.

Я делал обзор этой платы, собственно это и есть фото из того обзора, там же я показывал как самому сделать импульсный блок питания.

Так будет выглядеть этот вариант на блок схеме.

Вот мы потихоньку и подобрались к предмету обзора, который прежде всего заинтересовал своей низкой ценой. У меня очень большие подозрения насчет «фирменности» установленной микросхемы, но если не использовать ее на все заявленные 3 Ампера, то она вполне жизнеспособна.

Так получилось, что изначально я не думал делать обзор данной платы и хотя их было куплено 4 штуки, но дома у меня осталась всего одна и та уже со следами моего вмешательства.

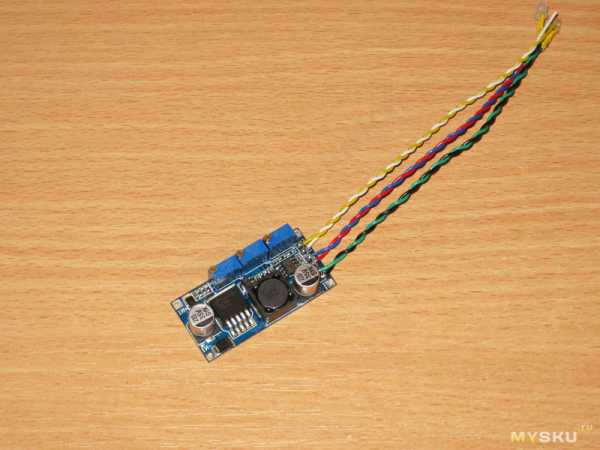

Я выпаял родные светодиоды и припаял другие.

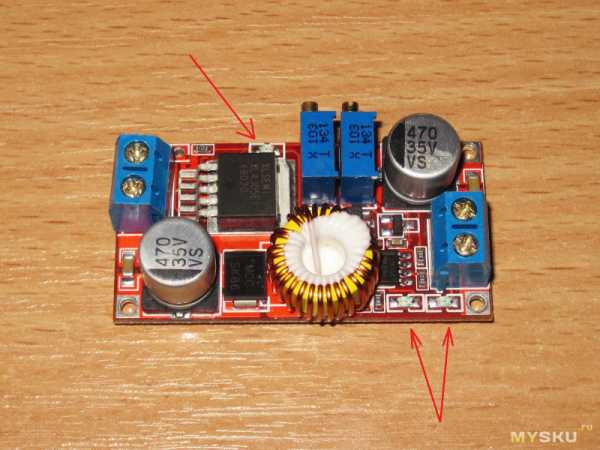

В исходном виде на плате расположены три светодиода:

1. Заряжено.

2. Заряд

3. Индикация ограничения тока.

Как работает индикация.

Светодиоды Заряд и Заряжено включены так, что светит только один из них, потому можно их рассматривать как один. В платах без регулировки тока при которой будет срабатывать индикация, переключение происходит при падении тока заряда ниже 1/10 от установленного резистором — Ограничение тока. В обозреваемой плате можно установить произвольный ток срабатывания, я бы советовал выставить 1/5.

Светодиод индикации ограничения тока работает несколько по другому, он светит когда происходит ограничение тока, т.е. когда ток при установленном напряжении стремится вырасти больше, чем установлено регулятором.

Например выставили ток 1 Ампер и 10 Вольт (условно), подключили нагрузку, которая при 10 Вольт потребляет 0.5 Ампера. На выходе будет 10 Вольт 0.5 Ампера. Затем подключили нагрузку, которая при 10 Вольт будет потреблять 1.5 Ампера, на выходе будет 1 Ампер и 8 Вольт (условно), т.е. плата снизит напряжение до такого значения при котором ток на выходе не будет превышать установленного и при этом засветит светодиод.

Также на плате находится три подстроечных резистора:

1. Регулировка выходного напряжения.

2. Регулировки порога срабатывания индикации окончания заряда.

3. Регулировка порога ограничения выходного тока.

Плата весьма простая, на ней расположена собственно микросхема LM2596, стабилизатор 78L05 и компаратор LM358.

LM2596 собственно ШИМ контроллер.

78L05 используется дли питания компаратора и как источник опорного напряжения.

LM358 «следит» за током и попутно управляет индикацией

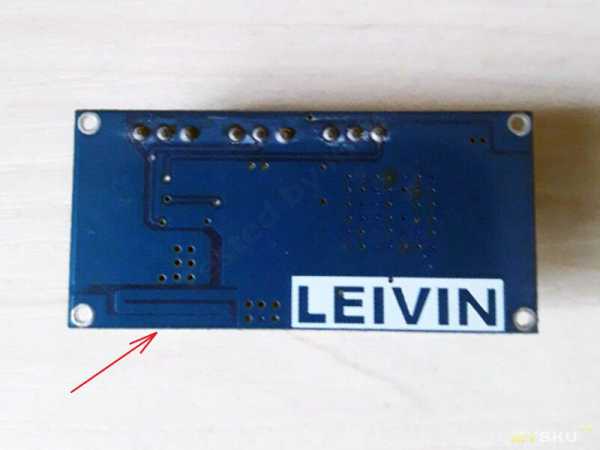

В качестве токового шунта работает дорожка на печатной плате.

Такой метод измерения тока не очень хорош, так как ток будет «плавать» в зависимости от температуры платы, но так как для нас стабильность выходного тока не имеет значения, то можно не обращать на это внимание.

Расположение контактов, органов управления и индикации со страницы товара.

Платы с возможностью ограничения выходного тока весьма хорошо подходят для заряда аккумуляторов. А те платы, которые имеют индикацию окончания заряда, позволяют еще и получить некое удобство, позволяющее знать что аккумулятор заряжен.

Но есть у всех вышеперечисленных способов один минус, все эти варианты не могут отключить аккумулятор после окончания заряда, т.е. полностью прекратить процесс.

Конечно мне скажут, а как же живут аккумуляторы в блоках бесперебойного питания. А вот здесь есть особенность, у некоторых типов аккумуляторов есть понятие — циклический заряд и так называемый Standby, т.е. поддерживающий. Тот же свинцовый аккумулятор в циклическом режиме заряжают до 14.3-15 Вольт, а в дежурном только до 13.8-13.9 Вольта.

Если аккумулятор не отключить, то небольшой ток заряда всегда будет через него течь, и хотя литиевым аккумуляторам в этом плане немного «повезло», ток у них падает очень значительно, но все равно, оставлять их в таком режиме не рекомендуется.

Дело в том, что кадмиевые или свинцовые просто начинают разрушаться, нагреваться и все, а с литиевыми возможно возгорание. Да, литиевые аккумуляторы имеют защитный клапан, но лишняя защита никогда не мешает.

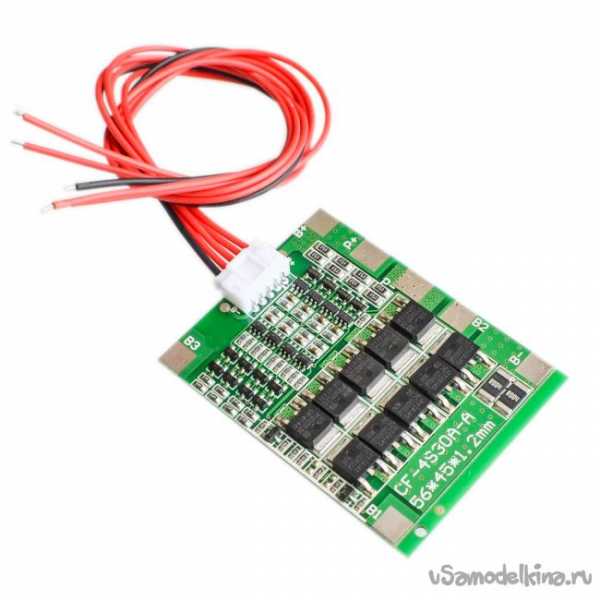

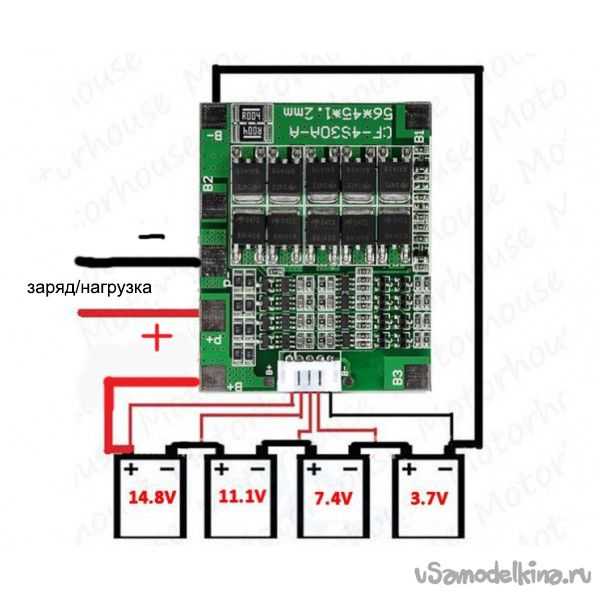

Очень часто задают вопрос — а как же плата защиты, ведь она может отключить аккумулятор по завершении заряда. Может и не только может, а и отключит, только сделает это она не при 4.2 Вольта на элемент, а при 4.25-4.35 Вольта, так как функция отключения для нее скорее защитная, а не основная. Потому так делать крайне не рекомендуется.

Собственно потому я придумал простенькую схемку, которая будет отключать аккумулятор по завершению заряда. Принцип работы очень прост (потому имеет некоторые ограничения). Подключили аккумулятор, так как конденсатор С1 разряжен, то через него течет ток, который открывает транзистор, а он подает ток на реле. Реле подключает к зарядному аккумулятор, а дальше реле питается через оптрон, который подключен к выходу индикации заряда платы преобразователя.

Соответственно была разработана небольшая платка, причем в универсальном исполнении.

Ну а дальше все просто и знакомо, печатаем плату на бумаге, переносим на текстолит, травим.

Кому интересно, процесс изготовления печатных плат подробно показан в этом обзоре.

Когда я придумывал схему, то старался ее максимально упростить, применив минимум компонентов.

1. Реле — любое с напряжением обмотки 12 Вольт (для вариантов с 3-4 аккумуляторами) и контактами рассчитанными на ток хотя бы 2х от тока заряда.

2. Транзистор — BC846, 847, или известный КТ315, КТ3102, а также аналоги.

3. Диод — любой маломощный диод.

4. Резисторы — любые в диапазоне 15 — 33кОм

5. Конденсатор — 33-47мкФ 25-50 Вольт.

6. Оптрон — PC817, стоит на большинстве плат блоков питания.

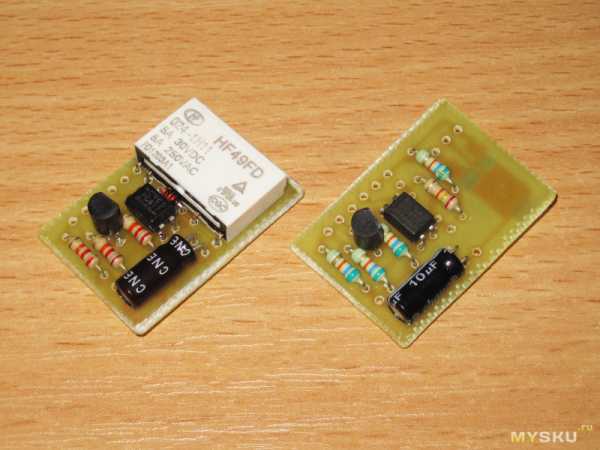

Собрал плату.

Плату я сделал универсальной, можно применить вместо реле полевой транзистор, часть компонентов остается та же, что и была до этого. Кроме того такой вариант более универсален, так как подходит для шуруповертов с 3-4-5 аккумуляторами.

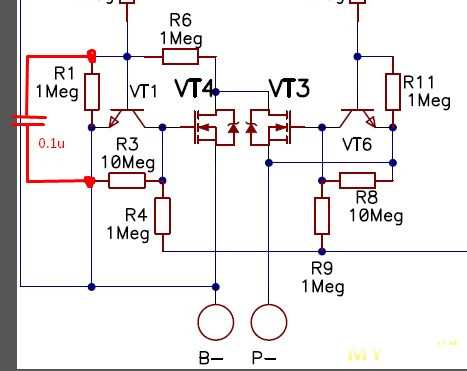

Но у такой платы есть недостаток. Внутри транзистора есть «паразитный» диод и если оставить аккумулятор подключенным к зарядному устройству, но выключить его из розетки, то аккумулятор будет разряжаться через схему зарядного. В том варианте, что я показал выше, будет похожая проблема, но там ток совсем маленький, около 0.5мА и для полного разряда аккумулятору понадобится около 4000 часов.

Здесь применены немного другие номиналы, хотя по сути важен только номинал резисторов R4 и R5. Номинал R5 должен быть по крайней мере в 2 раза меньше чем у R4.

Подбираем компоненты для будущей платы. К сожалению транзистор скорее всего придется купить, так как в готовых устройствах такие применяются редко, они могут встречаться на материнских платах, но крайне редко.

Плата универсальная, можно применить реле и сделать по предыдущей схеме, а можно применить полевой транзистор.

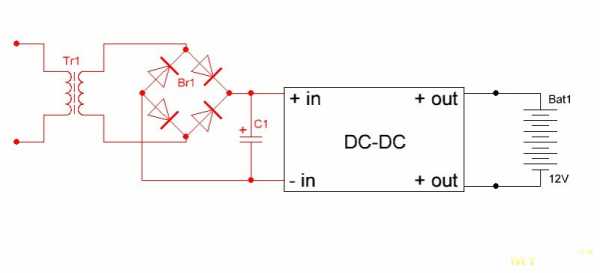

Теперь блок схема зарядного устройства будет выглядеть следующим образом:

Трансформатор, затем диодный мост и конденсатор фильтра, потом плата DC-DC преобразователя, ну и в конце плата отключения.

Полярность выводов индикации заряда я не подписывал, так как на разных платах может быть по разному, если что то не работает, то надо просто поменять их местами, тем самым изменив полярность на противоположную.

Переходим собственно к переделке.

Первым делом я перерезаю дорожки от выхода диодного моста, клемм подключения аккумулятора и светодиода индикации заряда. Цель — отключить их от остальной схемы, чтобы она не мешала «процессу». Можно конечно просто выпаять все детали кроме диодов моста, будет то же самое, но мне было проще перерезать дорожки.

Затем припаиваем фильтрующий конденсатор. Я припаял его прямо к выводам диодов, но можно поставить отдельный диодный мост, как я показывал выше.

Помним, что вывод с полоской — плюс, без полоски — минус. У конденсатора длинный вывод — плюс.

Печатные платы сверху не влазили совсем, постоянно упираясь в верхнюю крышку, потому пришлось разместить их снизу. Здесь конечно было тоже не все так гладко, пришлось выкусить одну стойку и немного подпилить пластмассу, но в любом случае здесь им было куда лучше.

по высоте они стали даже с запасом.

Переходим к электрическим соединениям. Для начала припаиваем провода, сначала я хотел применить более толстые, но потом понял что просто с ними не развернусь в тесном корпусе и взял обычные многожильные сечением 0.22мм.кв.

К верхней плате припаял провода:

1. Слева — вход питания платы преобразователя, подключается к диодному мосту.

2. Справа — белый с синим — выход платы преобразователя. Если применена плата отключения, то к ней, если нет, то на контакты аккумулятора.

3. Красный с синим — выход индикации процесса заряда, если с платой отключения, то к ней, если нет, то на светодиод индикации.

4. Черный с зеленым — Индикация окончания заряда, если с платой отключения, то на светодиод, если нет, то никуда не подключаем.

К нижней плате припаяны пока только провода к аккумулятору.

Да, совсем забыл, на левой плате виден светодиод. Дело в том, что я совсем забыл и выпаял все светодиоды, которые были на плате, но проблема в том, что если выпаять светодиод индикации ограничения тока, то ток ограничиваться не будет, потому его надо оставить (помечен на плате как CC/CV), будьте внимательны.

В общем соединяем все так, как на показано, фото кликабельно.

Затем клеим на дно корпуса двухсторонний скотч, так как снизу платы не совсем гладкие, то лучше использовать толстый. В общем этот момент каждый делает как удобно, можно приклеить термоклеем, привинтить саморезами, прибить гвоздями 🙂

Приклеиваем платы, провода прячем.

В итоге у нас должны остаться свободными 6 проводов — 2 к батарее, 2 к диодному мосту и 2 к светодиоду.

На желтый провод внимание не обращайте, это частный случай, у меня нашлось только реле на 24 Вольта, потому я его запитал от входа преобразователя.

Когда готовите провода, то всегда старайтесь соблюдать цветовую маркировку, красный/белый — плюс, черный/синий — минус.

Подключаем провода к родной плате зарядного. Здесь конечно у каждого будет по своему, но общий принцип думаю понятен. Особенно внимательно надо проверить правильность подключения к клеммам аккумулятора, лучше предварительно проверить тестером, где плюс и минус, впрочем то же самое касается и входа питания.

После всех этих манипуляций обязательно надо проверить и возможно заново установить выходное напряжение платы преобразователя, так как в процессе монтажа можно сбить настройку и получить на выходе не 12.6 Вольт (напряжение трех литиевых аккумуляторов), а к примеру 12.79.

Также можно подкорректировать и ток заряда.

Так как настройка порога срабатывания индикации окончания заряда не очень удобна, то я рекомендую купить плату с двумя подстроечными резисторами, это проще. Если купили плату с тремя подстроечными резисторами, то для настройки надо подключить к выходу нагрузку примерно соответствующую 1/10 — 1/5 от установленного тока заряда. Т.е. если ток заряда 1.5 Ампера и напряжение 12 Вольт, то это может быть резистор номиналом 51-100 Ом мощностью около 1-2 Ватт.

Настроили, перед сборкой проверяем.

Если сделали все правильно, то при подключении аккумулятора должно сработать реле и включиться заряд. В моем случае светодиод индикации при этом погасает, а включается когда заряд окончен. Если хотите сделать наоборот, то можно включить этот светодиод последовательно с входом оптрона, тогда светодиод будет светить пока идет заряд.

Так как в заголовке обзора все таки указана плата, а обзор о переделке зарядного, то я решил проверить и саму плату. Через пол часа работы при токе заряда 1 Ампер температура микросхемы была около 60 градусов, потому я могу сказать, что данную плату можно использовать до тока 1.5 Ампера. Впрочем это я подозревал с самого начала, при токе в 3 Ампера плата скорее всего выйдет из строя из-за перегрева. Максимальный ток при котором плату еще можно относительно безопасно использовать — 2 Ампера, но так как плата находится в корпусе и охлаждение не очень хорошее, то я рекомендую 1.5 Ампера.

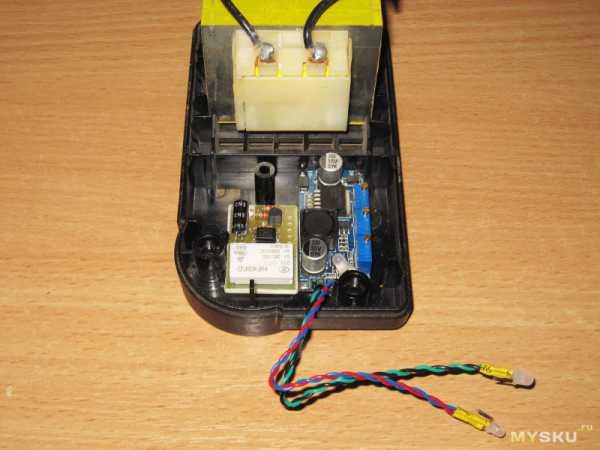

Все, скручиваем корпус и ставим на полный прогон. Мне правда пришлось перед этим разрядить аккумулятор, так как я его зарядил в процессе подготовки прошлой части.

Если к зарядному подключается заряженный аккумулятор, то на 1.5-2 секунды срабатывает реле, потом опять отключается, так как ток низкий и блокировка не происходит.

Так, а теперь о хорошем и не очень.

Хорошее — переделка удалась, заряд идет, плата отключает аккумулятор, в общем просто, удобно и практично.

Плохое — Если в процессе заряда отключить питания зарядного, а потом опять включить, то заряд автоматически не включится.

Но есть куда большая проблема. В процессе подготовки я использовал плату из предыдущего обзора, но там же я писал, что плата без контроллера, потому полностью блокироваться не умеет. Но более «умные» платы в критической ситуации полностью отключают выход, а так как он одновременно является и входом то при подключении к зарядному которое я переделал выше, стартовать оно не будет. Для старта необходимо напряжение, и плате для старта необходимо напряжение 🙁

Решения данной проблемы несколько.

1. Поставить между входом и выходом платы защиты резистор, через который на клеммы будет попадать ток для старта зарядного, но как поведет себя плата защиты, я не знаю, для проверки ничего нет.

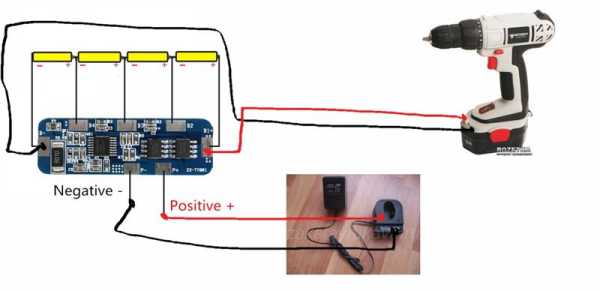

2. Вывести вход для зарядного на отдельную клемму батареи, так часто делается у аккумуляторного инструмента с литиевыми аккумуляторами. Т.е. заряжаем через одни контакты, разряжаем через другие.

3. Не ставить плату отключения вообще.

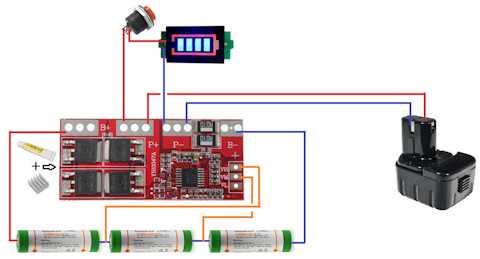

4. Вместо автоматики поставить кнопку как на этой схеме.

Вверху вариант без платы защиты, внизу просто реле, оптрон и кнопка. Принцип прост, вставили аккумулятор в зарядное, нажали на кнопку, пошел заряд, а мы пошли отдыхать. Как только заряд будет окончен, реле полностью отключит аккумулятор от зарядного.

Обычные зарядные устройства постоянно пытаются подать напряжение на выход если оно ниже определенного значения, но такой вариант доработки неудобен, а с реле не очень то и применим. Но пока думаю, возможно и получится сделать красиво.

Что можно посоветовать по поводу выбора вариантов заряда батарей:

1. Просто применить плату с двумя подстроечными резисторами (она есть в обзоре), просто, вполне корректно, но лучше не забывать что зарядное включено. День-два проблем думаю не будет, но уехать в отпуск и забыть зарядное включенным я бы не рекомендовал.

2. Сделать как в обзоре. Сложно, с ограничениями, но более правильно.

3. Использовать отдельное зарядное, например известный Imax.

4. Если в вашей батарее сборка из двух-трех аккумуляторов, то можно использовать B3.

Это довольно просто и удобно, кроме того есть полное описание в этом обзоре от автора Onegin45.

5. Взять блок питания и немного доработать его. Нечто подобное я делал в этом обзоре.

6. Сделать полностью свое зарядное, со всем автоотключениями, корректным зарядом и расширенной индикацией. Самый сложный вариант. Но это тема третьей части обзора, впрочем там же скорее всего будет и переделка блока питания в зарядное.

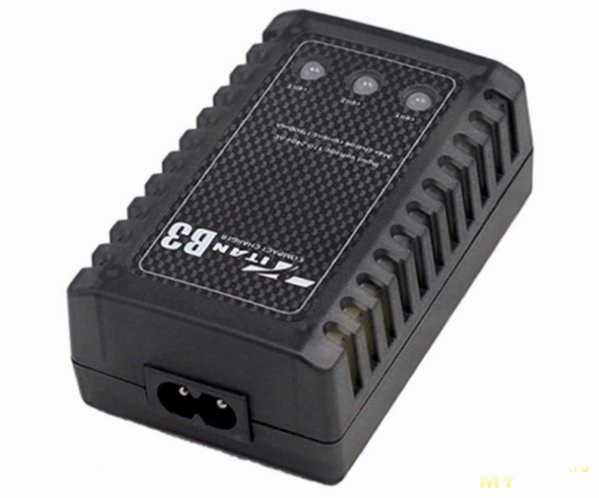

7. Использовать зарядное устройство типа такого.

Кроме того я часто встречаю вопросы насчет балансировки элементов в батарее. Лично я считаю, что это лишнее, так как качественные и подобранные аккумуляторы разбалансировать не так просто. Если хочется просто и качественно, то куда проще купить плату защиты с функцией балансировки.

Недавно был вопрос, можно ли сделать так, чтобы зарядное умело заряжать и литиевые аккумуляторы и кадмиевые. Да, сделать можно, но лучше не нужно так как кроме разной химии аккумуляторы имеют и разное напряжение. Например сборке из 10 кадмиевых аккумуляторов надо 14.3-15 Вольт, а из трех литиевых — 12.6 Вольта. В связи с этим нужен переключатель, который можно случайно забыть переключить. Универсальный вариант возможен только если количество кадмиевых аккумуляторов кратно трем, 9-12-15, тогда их можно заряжать как литиевые сборки 3-4-5. Но в распространенных батареях инструмента стоят сборки 10 штук.

На этом вроде все, я постарался ответить на некоторые вопросы, которые мне задают в личке. Кроме того, обзор скорее всего будет дополнен ответами на ваши следующие вопросы.

Купленные платы вполне работоспособны, но микросхемы скорее всего поддельные, потому нагружать лучше не более чем на 50-60% от заявленного.

А я пока думаю что надо иметь в правильном зарядном устройстве, которое будет делаться с нуля. Пока из планов —

1. Автостарт заряда при установке аккумулятора

2. Рестарт при пропадании питания.

3. Несколько ступеней индикации процесса заряда

4. Выбор количества аккумуляторов и их типа при помощи джамперов на плате.

5. Микропроцессорное управление

Хотелось бы также узнать, что интересно было бы вам увидеть в третьей части обзора (можно в личку).

Хотел применить специализированную микросхему (вроде даже бесплатный семпл можно заказать), но она работает только в линейном режиме, а это нагрев :((((

Возможно будет полезно, ссылка на архив с трассировками и схемами, но как я выше писал, добавочная плата скорее всего не будет работать с платами, которые полностью отключают аккумуляторы.

Дополнение, такие способы переделки подходят только для батарей до 14.4 Вольта (примерно), так как зарядные устройства под 18 Вольт аккумуляторы выдают напряжение выше 35 Вольт, а платы DC-DC рассчитаны только до 35-40.

mysku.ru

Переделка шуруповертов на литиевые аккумуляторы 18650 – схемы и инструкции

Каждый мастер встречается с проблемой снижения работоспособности инструмента, или полного отказа из-за аккумулятора. Производители используют в 12-ти, 14-ти, 18-ти вольтовых шуруповертах аккумуляторы из никель-кадмиевых батареек. Схема последовательной сборки нескольких элементов создает нужное напряжение. Замена никель-кадмиевых батареек  на литийевые увеличивает срок службы аккумулятора, облегчая конструкцию. Обязательная установка платы BMS добавляет надежность. Поэтому переделка шуруповерта на литиевые аккумуляторы, в основном, на форм-фактор 18650, оправдана.

Смысл и порядок переделки шуруповертов на литиевые аккумуляторы

Почему никель-кадмиевые аккумуляторы быстро выходят из строя? В гирлянде последовательно соединенных банок каждая особенна. Химический процесс индивидуален, заряд в закрытых системах различный. При неисправности в одной банке, конструкция не дает нужное напряжение. Система контроля и балансировка заряда в отдельных компонентах не предусмотрена.

  1. Каждая Ni-Cd банка дает 1,2 В, а li-ion 18650 – 3,6 В.
  2. Емкость литиевой батарейки в 2 раза больше никель-кадмиевой, близкого размера.
  3. Перегретая батарейка li-ion грозит взрывом и возгоранием, поэтому установка контроля равномерности заряда в банках обязательна. В никель-кадмиевых батарейках BMS не ставят – производитель не заинтересован.
  4. У литиевых элементов нет эффекта памяти, в отличие от Ni-Cd, заряжать их можно в любое время и в течение часа.
  5. Шуруповерт становиться значительно легче после переделки аккумулятора на li-ion, с использованием банок 18650.

Есть только два препятствия для переделки шуруповерта под литиевые аккумуляторы – с ним невозможно работать при минусе. Емкость банок падает, начиная с понижения уже от +10 0 С. Литиевые аккумуляторы дороги.

Зная, какое требуется входное напряжение на шуруповерт, переделка зарядного устройства производится, с учетом размещения банок литиевого аккумулятора и управляющих элементов в заводском контейнере. Также можно поступить с фонариком, модернизировав гнездо под блок из элементов 18650.

Допустим необходима переделка 12 В шуруповерта, использующего Ni-Cd банки на li-ion. Если использовать 3 банки, напряжения на выходе недостаточно: 3,6 х 3 = 10, 8 В. С 4-мя компонентами мощность аппарата будет выше: 3,6 х 4 = 14,4 В. При этом инструмент станет легче на 182 г, несколько увеличится его мощность, емкость – сплошные плюсы. Но при демонтаже необходимо оставить клеммы и родной термодатчик.

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

Комплектация:

  • Литий-ионные банки в количестве 4 шт.
  • Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
  • Термоклей, флюс для паяния ТАГС, припой.
  • Термостойкий скотч;
  • Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

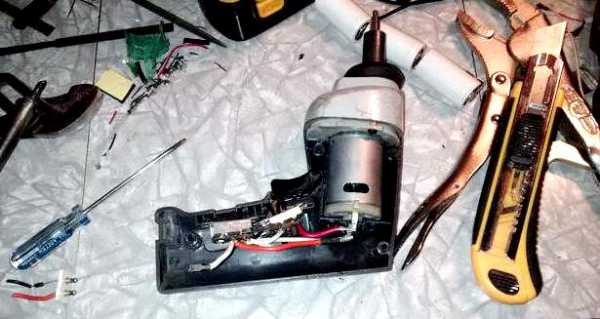

  • Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
  • Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
  • Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.

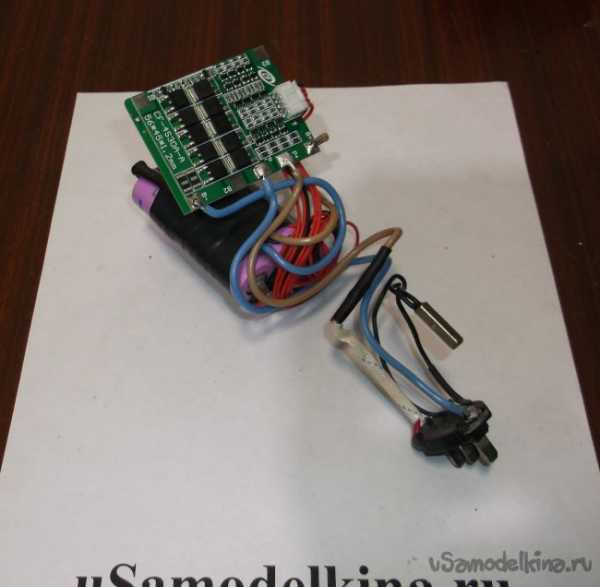

  • Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
  • Соединить сборку с выводами плюса и минуса.
  • Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

Переделка шуруповерта «Макита» на литиевый аккумулятор

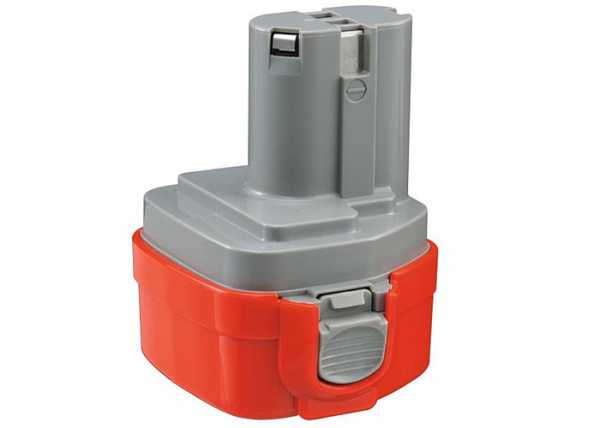

Есть «Макита» шуруповерт с аккумулятором емкостью 1,3 А/ч и напряжением 9,6 В. Чтобы сменить на нем источник питания  на литий-ионный, потребуется 3 компонента 18650. Переделка предоставит старому инструменту новые возможности: увеличит продолжительность работы на одном заряде, добавит мощность, так как рабочее напряжение поднимется до 10,8 В.

Для конструкции потребуется использовать BMS, управляющий контроллер, поддерживающий режим работы литиевых элементов в рабочих пределах. С этим прерывателем зарядка каждой банки будет равномерной без превышения 4,2 В, нижнее напряжение 2,7 В. Здесь применяется встроенный балансир.

Параметры контроллера должны сопровождать работу инструмента при повышении рабочего тока до 10-20 А. Обеспечить работу без отключения сможет плата на 30 А Sony VTC4, рассчитанная на емкость 2100 А/ч. Из 20 амперных подойдет Sanyo UR18650NSX принимающие энергии 2600А/ч. Плата нужна для 3 элементов, что маркируется в классификации 3S. При этом в плате должно быть 2 контакта, плюс и минус. Если выводы имеют обозначения с буквами «Р-«, «Р+», «С-», они предназначены для более поздних моделей шуруповертов.

Пошаговая инструкция переделки шуруповерта Макита на литиевые аккумуляторы выглядит так.

  1. Разобрать аккумулятор на клею можно, если на весу обстукивать место соединения молотком с мягкой головкой. Направление удара вниз, в стык по нижней части корпуса.
  2. Взять от старой сборки только контактные пластины, аккуратно отсоединив их от батареи. Датчик и размыкатель нужно оставить.
  3. Спаять 3 элемента последовательно, пользуясь флюсом ТАГС и перемычками с изоляцией. Сечение провода должно быть больше 0,75 мм2.
  4. Собрать схему с контроллером, и соединить блок питания с контактными разъемами проводами 1,5 квадрата.
  5. Проверить работоспособность схемы и собрать корпус, снова посадив его на клей.

В шуруповерте со старым зарядным устройством DC9710 после окончания зарядки литиевого аккумулятора 18650 красный светодиод на панели выключится. За уровнем заряда следит встроенный контроллер.

ЗУ Макита DC1414 Т используют для зарядки источников питания на 7.2-14,4 В. Пока идет зарядка, горит красный свет. Но при зарядке литиевого аккумулятора, его напряжение не укладывается в стандарты солевых изделий, и после 12 В зарядное начнет мигать красным и зеленым. Но нужная зарядка уже есть. Шуруповерт готов к работе.

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Переделка шуруповерта «Интерскол» на литиевые аккумуляторы 18650

Рано или поздно никель-кадмиевая сборка из 15 банок отказывает. Один- два элемента заленились, и получить напряжение на выходе уже невозможно. Современные ДШ «Интерскол» на литиевых аккумуляторах служат гораздо лучше. Переделка шуруповерта на литиевые аккумуляторы 18 вольт мастерами освоена.

Необходимо приобрести плату защиты на 5S, 3,7 В и 40-50 А. Потребуется балансировочная плата и сами источники энергии – 5 аккумуляторов литиевых 18650, можно оставить с заводскими терморезисторами, удлинив провода. При монтаже создать контактную площадку, вставить сборку, проверить работоспособность, закрепить. Особенности сборки советы мастера подробно даны в видео. Здесь полная информация о переделке 18-вольтного литиевого шуруповерта

batts.pro

Переделка 12В шуруповерта с Ni-Cd на Li-ion аккумуляторы


Аккумуляторный инструмент мобильнее и удобнее в использовании по сравнению со своими сетевыми собратьями. Но не надо забывать и о существенном недостатке аккумуляторного инструмента, это как вы сами понимаете недолговечность батарей питания. Покупать отдельно новые аккумуляторы сопоставимо по цене с приобретением нового инструмента.

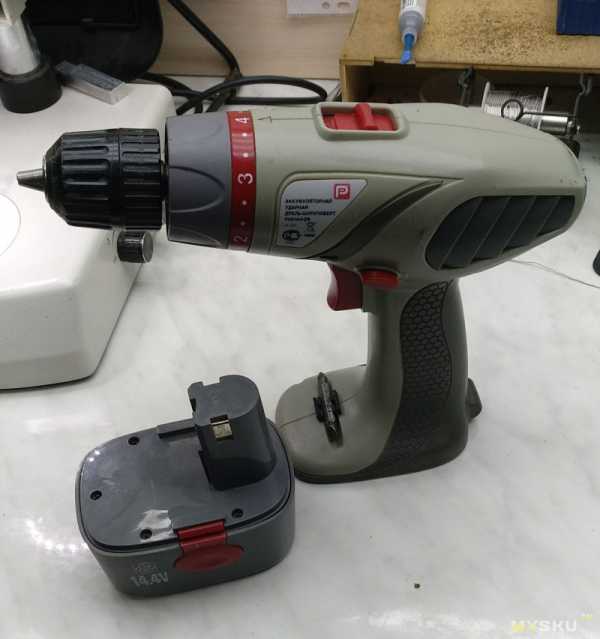

После четырех лет службы мой первый шуруповерт, а точнее батареи стали терять емкость. Для начала я из двух батарей собрал одну выбрав рабочие «банки», но и этой модернизации хватило ненадолго. Переделывал свой шуруповерт на сетевой – оказалось очень неудобно. Пришлось, купить такой же, но новый 12 вольтовый «Интерскол ДА-12ЭР». Батареи в новом шуруповерте прослужили еще меньше. В итоге два исправных шуруповерта и не одной рабочей батареи.

На просторах интернета много пишут, как решить данную проблему. Предлагается переделать отслужившие свой срок Ni-Cd батареи на Li-ion аккумуляторы типоразмера 18650. На первый взгляд ничего сложного в этом нет. Удаляешь из корпуса старые Ni-Cd батареи и устанавливаешь новые Li-ion. Но оказалось не все так просто. Ниже описано, на что следует обратить внимание при модернизации аккумуляторного инструмента.

Для переделки потребуется:

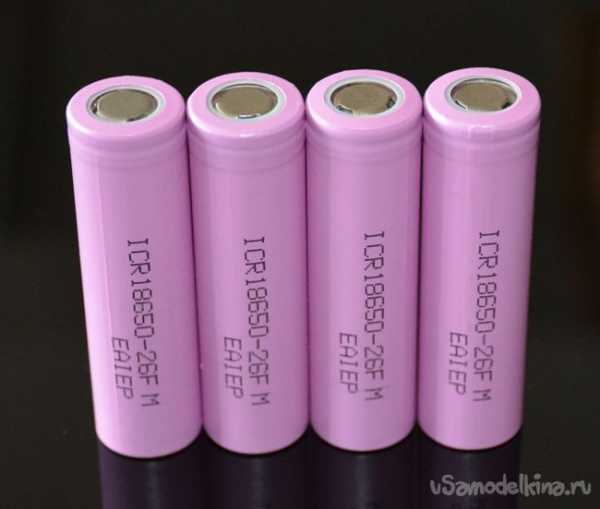

Начну с литий ионных аккумуляторов 18650. Приобретались на AliExpress.

Номинальное напряжение элементов 18650 – 3,7 В. По заявлению продавца емкость 2600мАч, маркировка ICR18650 26F, габариты 18 на 65 мм.

Преимущества Li-ion батарей перед Ni-Cd – меньшие габариты и вес, при большей емкости, а так же отсутствие так называемого «эффекта памяти». Но у литий ионных батарей есть серьезные недостатки, а именно:

1. Отрицательные температуры резко снижают емкость, что не скажешь про никель кадмиевые батареи. Отсюда вывод – если инструмент часто используется при отрицательных температурах, то замена на Li-ion не решит проблему.

2. Разряд ниже 2,9 – 2,5В и перезаряд выше 4,2В может быть критичным, возможен полный выход из строя. Следовательно, нужна BMS плата для контроля заряда и разряда, если ее не установить, то новые элементы питания быстро выйдут из строя.

В интернете в основном описывают, как переделать 14 вольтовый шуруповерт – он идеально подходит для модернизации. При последовательном соединении четырех элементов 18650 и номинальном напряжении 3,7В. получаем 14,8В. – как раз, что надо, даже при полной зарядке плюс еще 2В это не страшно для электродвигателя. А как быть с 12В инструментом. Возможны два варианта, установить 3 или 4 элемента 18650, если три то вроде бы маловато, особенно при частичном разряде, а если четыре – многовато. Я выбрал четыре и на мой взгляд сделал правильный выбор.

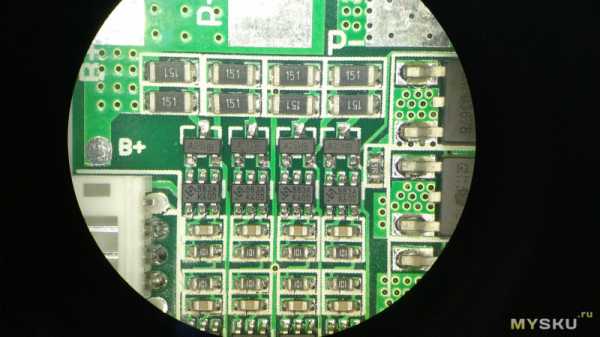

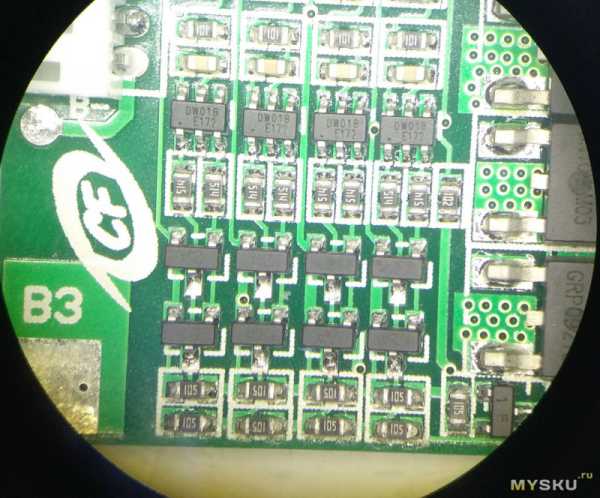

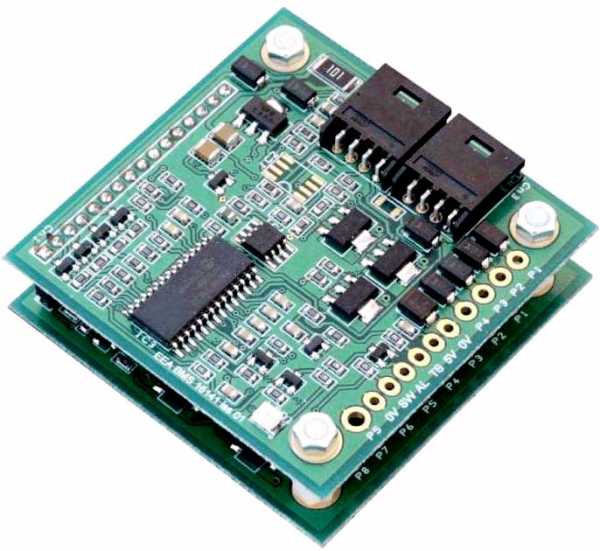

А сейчас про BMS плату, она тоже с AliExpress.

Это так называемая плата контроля заряда, разряда батареи, конкретно в моем случае CF-4S30A-A. Как видно из маркировки рассчитана она для батареи из четырех «банок» 18650 и ток разряда до 30А. Еще в нее встроен так называемый «балансир», который контролирует заряд каждого элемента отдельно и исключает неравномерную зарядку. Для правильной работы платы аккумуляторы для сборки берутся одной емкости и желательно из одной партии.

Вообще в продаже есть великое множество BMS плат с разными характеристиками. На ток ниже 30А брать не советую – плата постоянно будет уходить в защиту и для восстановления работы на некоторые платы нужно кратковременно подать зарядный ток, а для этого нужно вынуть аккумулятор и подключить к зарядному устройству. На плате, которую мы рассматриваем, такого недостатка нет, просто отпускаешь курок шуруповерта и при отсутствии токов короткого замыкания плата включится сама.

Для зарядки переделанного аккумулятора прекрасно подошло родное универсальное зарядное устройство. В последние годы «Интерскол» стал комплектовать свой инструмент универсальными ЗУ.

На фото видно, до какого напряжения BMS плата заряжает мою батарею совместно со штатным зарядным устройством. Напряжение на аккумуляторе после зарядки 14,95В немного выше нужного для 12 вольтового шуруповерта, но это скорее даже лучше. Мой старый шуруповерт стал резвее и мощнее, а опасения что он перегорит, после четырех месяцев использования постепенно развеялись. Вот вроде бы и все основные нюансы, можно приступать к переделке.

Разбираем старую батарею.

Выпаиваем старые банки и оставляем клеммы вместе с термодатчиком. Если удалить и датчик, то при использовании штатного ЗУ оно не включится.

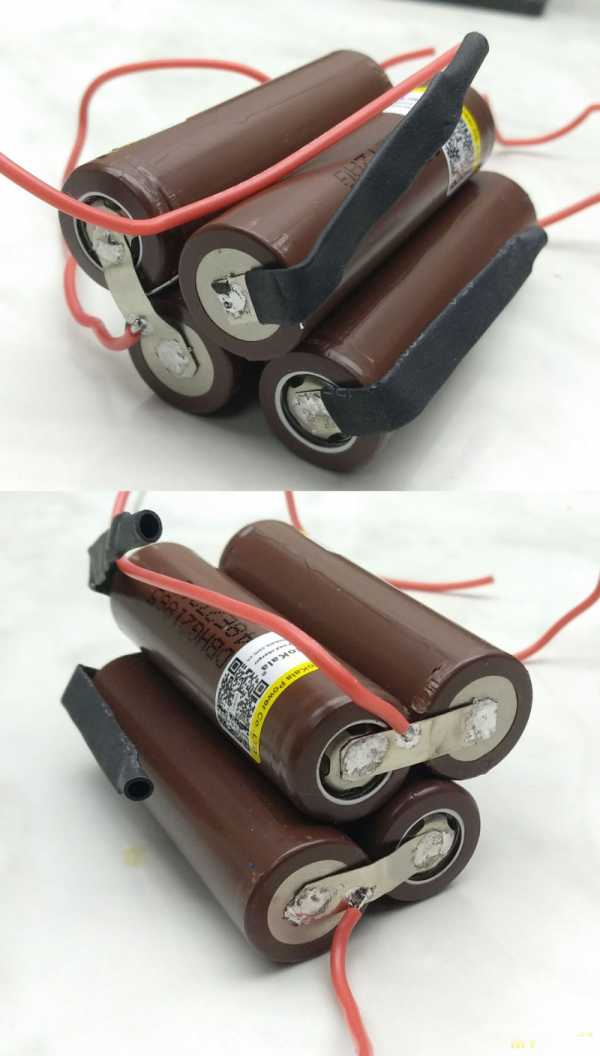

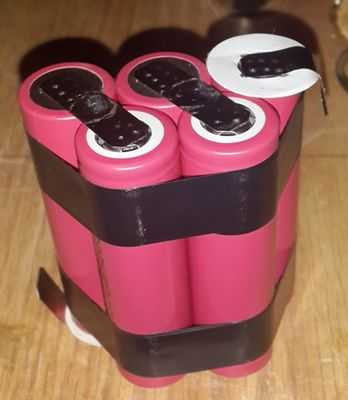

Согласно схеме на фото, спаиваем 18650 элементы в одну батарею. Перемычки между «банками» должны быть выполнены толстым проводом минимум 2,5кв. мм, так как токи при работе шуруповерта большие, а при маленьком сечении резко упадет мощность инструмента. В сети пишут, что паять Li-ion аккумуляторы нельзя так как они боятся перегрева, и рекомендуют соединять при помощи точечной сварки. Паять можно только нужен паяльник по мощней не менее 60 ватт. Самое главное паять надо быстро, чтоб не перегреть сам элемент.

Должно получиться примерно так, чтобы вошло в корпус аккумулятора.

От платы до клеммы провода должны быть гибкие, как можно короче и сечение минимум 2,5 кв. мм.

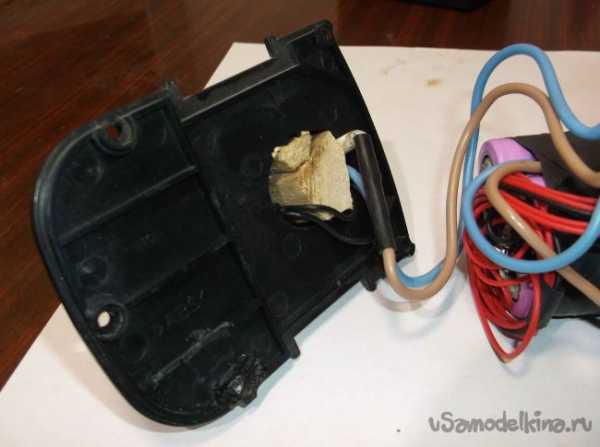

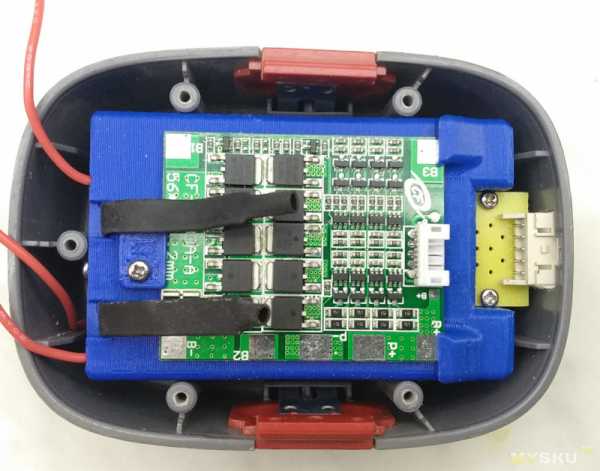

Всю схему аккуратно помещаем в корпус и фиксируем любым уплотнителем, для предотвращения повреждения деталей.

Для фиксации клеммы просто поместил ее на место и расклинил деревянными клиньями. Осталось только собрать корпус.

Вес стандартного Ni-Cd аккумулятора как видно 558 грамм.

Вес переделанного аккумулятора 376 грамм, следовательно, инструмент стал легче на 182 грамма. В заключении хочу сказать, что данная переделка того стоит. Шуруповерт стал мощнее и заряда хватает намного дольше, чем с родным аккумулятором. Переделывайте, не пожалеете!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Переделка аккумуляторного шуруповёрта на сетевой своими руками

Самый распространённый и незаменимый инструмент для работы на даче, гараже или в доме — это шуруповёрт. А также он очень востребован при выполнении различных строительных и электромонтажных работ у профессиональных рабочих, которым по роду деятельности приходится иметь дело с конструкциями, имеющими резьбовые соединения.

Сетевой шуруповёрт своими руками


Самое большое преимущество аккумуляторного шуруповёрта перед сетевым в его мобильности и компактности. Но есть у него и очень большой минус — низкая энергоёмкость аккумуляторной батареи. При напряжённой работе зарядки аккумулятора шуруповёрта хватает минут на сорок, затем его нужно ставить на зарядку. Количество циклов заряд-разряда у аккумуляторов ограничено, вследствие чего аккумулятор приходит в негодность. При редком использовании шуруповёрта происходит саморазряд аккумулятора и разрушение его составных элементов.

Ремонту вышедшая из строя аккумуляторная батарея не подлежит, а приобрести новый бывает проблематично из-за разнообразия моделей и отсутствия стандартизации. И даже если удастся найти нужную модель аккумулятора, то его цена сравнима с ценой нового шуруповёрта и это вызывает вопрос, а нужно ли приобретать новый аккумулятор или можно сделать нечто иное.

Все это подталкивает владельцев шуруповёртов к вопросу, как переделать аккумуляторный шуруповёрт в сетевой.

Варианты сетевого шуруповёрта


Для аккумуляторного шуруповёрта есть два варианта переделки шуруповёрта с аккумуляторного на сетевое питание. Отличия вариантов в большей степени относятся к электросхематической части, нежели к эксплуатационной, поэтому ориентироваться при выборе способа переделки нужно в основном на доступность элементной базы и ваших предпочтений.

  1. Во-первых, можно использовать внешний блок питания. В таком случае нет ограничений на габариты блока питания, его массу и электробезопасность, так как шуруповёрту подаётся низковольтное напряжение.
  2. Во-вторых, можно блок питания разместить в корпусе от аккумулятора. В таком случае все плюсы первого варианта превращаются в минусы. Плюсом в этом варианте будет то, что в процессе работ не нужно вместе с шуруповёртом переносить ещё и блок питания.

Выносные блоки питания

Есть несколько видов блоков питания, которые можно использовать в качестве источника питания для аккумуляторного шуруповёрта. Рассмотрим некоторые из них.

  1. Блок питания от персонального компьютера. Вам понадобится блок питания от ПК формата «АТ». Такой блок питания отличается от других тем, что на нём всегда присутствует кнопка включения сети 220 В. Также такие блоки питания выгодно отличаются тем, что указанная на нём мощность всегда соответствует действительной, кроме того, такие блоки питания имеют хорошую защиту от перегрузок и вентилятор охлаждения. Нам нужен блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 V должен быть не менее 16 А. Чтобы переделать такой блок питания необходимо, во-первых, раскрутив корпус БП снять защиту от включения. Для выполнения этой работы на разъёме блока питания необходимо найти провод зелёного цвета и соединить его перепайкой или перемычкой с любым чёрным проводом, находящимся на том же разъёме. Во-вторых, в разъёме типа MOLEX (он поменьше) оставляем только жёлтый (+12 V) и чёрный (корпус) провод, красный провод (+5 V) удаляем. Далее, гибким проводом сечением не менее 2.5 мм и необходимой вам длины соединяем провода блока питания с клеммами шуруповёрта. Здесь очень важно соблюсти правильную полярность, поэтому кабель предварительно нужно промаркировать.
  2. Зарядное устройство для автомобильного аккумулятора. Если у вас имеется аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка не требуется, достаточно его подключить через кабель к клеммам шуруповёрта и отрегулировать напряжение согласно напряжению шуруповёрта. И также нельзя забывать про полярность поданного напряжения.
  3. Зарядное устройство от ноутбука. Этот метод отличается простотой, так как почти не требует технических знаний. Если имеется подходящее по напряжению ненужное зарядное устройство от ноутбука, то проверив его выходное напряжение, можно подключать зарядку к контактам шуруповёрта. Для этого нужно разобрать аккумуляторный блок шуруповёрта и извлечь оттуда пришедшие в негодность аккумуляторные батареи. Сделав в корпусе аккумуляторного блока отверстие, пропустить туда провода от зарядного устройства и соединить их с контактами шуруповёрта, соблюдая при этом нужную полярность. Подав на зарядное устройство сеть 220 вольт, можно начать работы шуруповёртом.
  4. Автомобильный аккумулятор. Этот способ применяется, когда из шуруповёрта выведены провода для подключения от сетевого устройства. Достаточно соединить их соблюдая полярность с клеммами автомобильного аккумулятора, чтобы продолжить работу шуруповёртом.

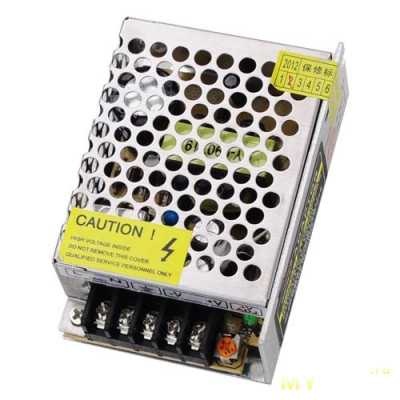

  5. Самодельный блок питания. Для того чтобы самому изготовить переносной самодельный блок питания нужны знания в области радиотехники, а также уметь читать электрические принципиальные схемы. Для того чтобы сделать самодельный блок питания понадобится силовой трансформатор. Такие трансформаторы ранее использовались в ламповых телевизорах, а также в другой подобной бытовой технике. Мощность трансформатора по первичной обмотке должна составлять 205–300 Вт. Напряжение вторичной обмотки нужно подобрать в пределах 18–30 V. Сечение проводов вторичной обмотки должно выдерживать ток не менее 15 ампер. Диодный мост или мост, собранный из отдельных диодов также должен быть рассчитан на соответствующий ток. Потери на диодном посту составляют приблизительно 1,5 вольта, соответственно на выходе получится близкое к требуемому напряжение. Практически подобрать требуемое напряжение можно с помощью обычной лампы накаливания напряжением 220 V и мощностью 100 ватт. Подключив её в качестве нагрузки, количеством витков провода на вторичной обмотке трансформатора нужно добиться требуемого напряжения. Далее, собранный блок питания нужно поместить в корпус и вывести низковольтные провода на разъем для подключения к шуруповёрту. А также важно в первичной и вторичной цепях трансформатора установить предохранители, сделав, таким образом, защиту БП от короткого замыкания.

Встроенные блоки питания

  1. Сейчас есть возможность приобрести готовый блок питания, который обладает необходимыми характеристиками, а главное, габаритами. Выбрав подходящий блок питания, аккуратно извлекаем его из корпуса и размещаем в корпусе от аккумулятора шуруповёрта. В зависимости от компоновки, возможно, придётся сделать ряд переделок, например, установить трансформатор в другое место и удлинить провода до схемы. Здесь нужно обратить внимание на то, чтобы элементы схемы не касались металлических частей трансформатора. Желательно силовые элементы схемы установить на радиаторы, в корпусе аккумулятора желательно также просверлить отверстия для лучшего охлаждения.
  2. А также опытные радиолюбители разрабатывают свои самые разнообразные варианты как переделать шуруповёрт для работы от сети, собирают различные схемы блоков питания и размещают их в корпусе аккумулятора шуруповёрта.

Переделанный из аккумуляторного в сетевой шуруповёрт хоть и проигрывает в мобильности, но компенсирует это тем, что в таком случае можно забыть о постоянной подзарядке аккумулятора. А также не придётся задумываться, что делать в ситуации, когда аккумулятор выйдет из строя.

instrument.guru

Переделка аккумуляторного шуруповерта в сетевой



Как переделать аккумуляторный шуруповерт на сетевой?

Аккумуляторы на шуруповерте приходят в негодность примерно через года два.

Двигатель еще вполне рабочий, выбрасывать жалко. Замена обоих аккумуляторов стоит почти, как новый шуруповерт.

Выход есть.

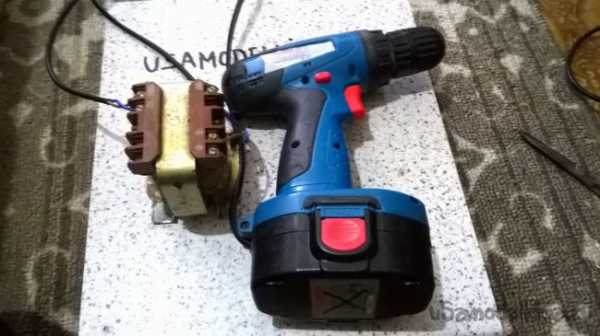

Нам понадобится силовой трансформатор (на выходе примерно от 20 до 22 В). После выпрямления получается 18-19 В.

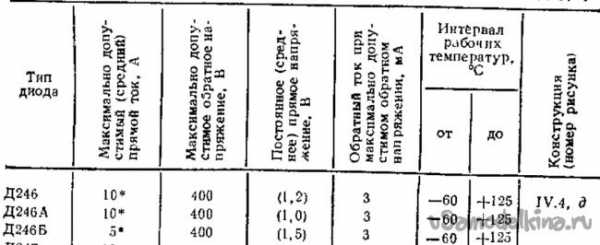

Четыре диода, для выпрямления тока. Я взял диоды Д 246. С максимально допустимым током 10 А. Можно и выше.
По незнанию я собрал выпрямительный мост из Д 226, так они у меня сразу же сгорели (у них допустимый ток всего 0,5А) Так что чем мощней диоды тем лучше.


И так берем неработающий аккумуляторный блок и вытаскиваем из него аккумуляторы. Оставим только два верхних (на них мы будем припаивать провода для запитки шуруповерта).

Собираем диодный мост (я нашел кусочек гетинакса, на нем все и разместил). В блок аккумуляторов подошел как раз, в размер.

Собираем коробочку обратно, подключаем и пользуемся.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Переделка Шуруповерта 18 В На Литий

Переделка шуруповерта на литиевые аккумуляторы: инструкция

Переделка шуруповерта на литиевые батареи имеет смысл. Преимуществом будет то, что они имеют огромную электронную плотность. И потому, установив такое устройство в корпус шуруповерта, мы сможем достигнуть роста длительности работы инструмента на много. Ток зарядки у литиевых аккумов высочайшей мощности, в особенности у новых модификаций подобна нефти другой раз добивается 1-2 С. Зарядить таковой устройство можно за 1 час, в данном случае не завышая рекомендуемые производителем характеристики и даже не портя качество изделия.

Как выглядят литиевые аккумуляторы?

Большая часть устройств из лития заключено в призматический корпус, но некие модели владеют цилиндрической формой. В таких батареях используются рулонные электроды не сепараторы. Корпус делается из алюминия по другому стали. Положительный полюс выходит на корпусную крышку.

В призматических конфигурациях электроды имеют вид прямоугольных пластинок. Прочитал часть текста. У меня тоже была проблема с аку от 18 шуруповерта. Наткнулся на схему в журнале радио номер 3 2006 года. Для обеспечения безопасности в батарее предвидено устройство, выступающее регулятором всех процессов не размыкающее электронную цепь при критичных ситуациях. Завышенная герметизация корпуса не дает вытекать наружу электролиту не просачиваться вовнутрь кислороду не влаге.

Какие меры следует соблюдать, чтобы не повредить литиевый аккумулятор?

  • Из-за ограничений технологии показатель заряженности литиевых аккумов не бывает выше 4,25-4,35 В. Разряд не должен доходить до показателя 3.5,5-2,7. Это условие указывается в техническом паспорте для каждой определенной модели. При завышении этих значений можно вывести устройство из строя. Используются особые контроллеры зарядки не разрядки, которые сохраняют напряжение на литиевой ячейке во время нормы. Переделка шуруповерта на литиевый аккумулятор с контроллером защитит устройство от сбоя при работе.
  • Показатель напряжения литиевых аккумов кратен 3,7 В (3,6 В). У Ni-Mh-моделей } миф показатель составляет 1,2.7 В. Это явление объяснимо. Схемы моделей на 18 в. На 18 в схема зарядного устройства для шуруповерта предполагает использование транзисторов только переходного типа. Номинальное напряжение в литиевых устройствах сохраняется на отдельной ячейке. Литиевый аккумулятор 12 вольт никогда собран не будет. Номинал будет равен 11,1 В (три поочередные ячейки) по другому 14,8 В (четыре поочередные ячейки). Не считая того, показатель напряжения литиевой ячейки изменяется во время работы при работоспособной}} версии зарядке на 4,25 В, а при {рабочей разрядке. на 3.5,5 В. Показатель напряжения 3S (3 serial. три поочередных соединения) будет изменяться при функционировании приспособления от 12,6 В (4,2х3) до 7,5 В (3.5,5х3). Для 4S-конфигурации Данный показатель колеблется от 16,8 до 10 В.
  • Переделка шуруповерта на литиевые батареи 18650 (большая часть изделий обладает конкретно этим размером) просит учета различия в габаритах с Ni-Mh-ячейками. Поперечник ячейки 18 650 равен 18 мм, а высота составляет 65 мм. Принципиальное условие подсчитать, какое количество ячеек поместится в корпусе. Сразу следует держать в голове, что для модели с мощностью 11,1 В для вас нужно количество ячеек, кратное трем. Переделка шуруповерта на литиевые аккумуляторы:. Для модели с мощностью 14,8 В — четырем. Еще должен поместиться контроллер не коммутационные провода.
  • Устройство для зарядки для аккума основываясь на лития отличается от приспособления для Ni-Mh-модификаций.

По тексту статьи будет рассмотрено, как происходит переделка шуруповерта на литиевые батареи Li-Po. Схемы моделей на 18 в. На 18 в схема зарядного устройства для шуруповерта предполагает использование транзисторов только переходного типа. Инструмент укомплектован парой Ni-Mh-аккумуляторных батарей с показателем напряжения 12 В не емкостью 2,6 Ач. Будет рассмотрена переделка шуруповерта Hitachi. Литиевые батареи обеспечат устройству долговременную службу.

Выбираем номинальное напряжение

Немедленно следует верно избрать показателя номинала напряжения для устройства основываясь на лития. Выбор следует выполнить меж 3S-моделью (спектр ее напряжения составляет от 12,6 до 7,5 В) не 4S-Li-Ion-батареей (спектр напряжения. от 16,8 до 10 В).

Преимущества второго варианта

2-ой вариант является более подходящим, потому что напряжение в батарее достаточно стремительно падает с наибольшего показателя до малого (с 16,8 до 14,8 В). Для электронного мотора, чем, фактически говоря, не является шуруповерт, превышение в 4,8 В не является критической отметкой.

Самый маленький показатель напряжения у 3S-Li-Ion-модификации. Он равен 7,5 В, что является недостающим для производственной деятельности электронного приспособления. Смонтировав четыре конфигурации, мы увеличим электрическую емкость аккумулятора.

Как определиться с выбором литиевых ячеек?

Читайте так же

Чтобы осуществить выбор ячеек на основе лития, следует наметить ограничительные факторы. В настоящее время производятся литиевые устройства с допустимым значением нагрузки тока в 20-25 А.

Импульсные значения тока (непродолжительные, до 1-2 сек) достигают 30-35 А. Конфигурация аккумулятора не будет нарушена.

Сколько ячеек поместится в корпус?

Собрать 4S2P (четыре последовательных соединения и два параллельных) не получится. Переделка шуруповерта на литиевые аккумуляторы 18650 предполагает наличие восьми ячеек. Прочитал часть текста. У меня тоже была проблема с аку от 18 шуруповерта. Наткнулся на схему в журнале радио номер 3 2006 года. Как же им уложиться в четыре? На каждую ячейку ляжет максимальная нагрузка тока.

ПЕРЕДЕЛКА 18 вольтового ШУРУПОВЕРТА НА ЛИТИЙ. Почти бесплатно.

Переделка 18 вольтового шурика на литий ионные аккумуляторы (18650-е) без контроллеров и балансиров. Почти

Переделка аккумулятора шуруповерта на 18 вольт с Ni-Cd на Li-ion

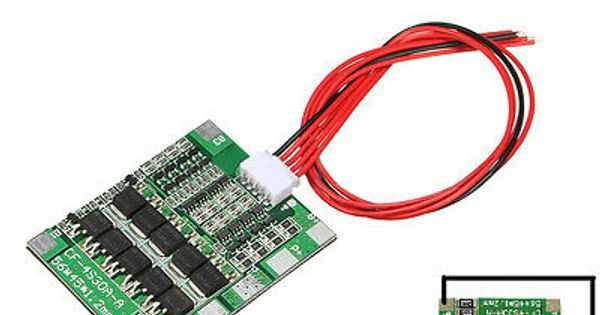

Ссылки на платы защиты для лития и другой вариант Плата подойдет для

Как определить показатель максимального тока в шуруповерте?

Переделка 12В шуруповерта на литиевые аккумуляторы предполагает подсоединение устройства к лабораторному источнику питания с показателем максимального тока в 30 А. В статье будет рассмотрено, как происходит переделка шуруповерта на литиевые аккумуляторы li-po. Регулятор ограничителя ставится на максимальное значение. Создав уровень напряжения источника питания близким к номинальному показателю будущего аккумулятора, начинаем плавное нажатие на курок. Ток, который потребляется шуруповертом, поднимется до отметки 5 А. Теперь следует резко нажать на курок. Это закоротит цепь питания. Ток достигнет мощности 20-30 А. Переделка шуруповерта на литиевые аккумуляторы:. Возможно, его показатель был бы гораздо выше, но мощность источника питания не даст это зафиксировать. Это будет непродолжительный ток нагрузки при резком нажатии на курок шуруповерта. Любая модель такого прибора отреагирует аналогично.

Далее следует зажать наконечник шуруповерта тисками и пронаблюдать, до какого значения повысится ток потребления при режиме работы, когда в шуруповерте сработает трещотка. Показатель тока в этом случае возрастает до 10-12 А.

Так можно определиться с величиной тока нагрузки. В этом случае он будет равен 5 А на холостом ходу и 30 А при резком начале, а при максимальной нагрузке составит 12 А. Изготовитель должен выбрать литиевые ячейки, номинальный показатель тока нагрузки которых будет составлять 10-20 А, а импульсный — 25-30 А.

Как выбрать контроллер?

Итак, происходит переделка шуруповерта на литиевые аккумуляторы. Штатная зарядка для устройства требуется обязательно. При выборе контроллера учтите, что прибор должен соответствовать двум параметрам:

  • показателю номинального рабочего напряжения;
  • показателю номинального рабочего тока.

С напряжением все предельно ясно: если батарея 11,1 В, то и контроллер будет с таким же напряжением.

Понятие «номинальный рабочий ток» подразумевает пропускную способность защиты платы. Таким образом, контроллер на 4 А рассчитан на отметку тока 4 А, а при показателе 8 А на него ложится дополнительная нагрузка. В этом случае сработает защитное устройство. Все эти технические данные изложены в паспорте каждой модификации контроллера. При этом одна модификация может обладать показателем тока ограничения 30 А, а другая — 50 А. И оба эти устройства формально будут пригодны для функционирования. Также при создании литиевого аккумулятора имеется ограничение в габаритах. Поэтому следует приобретать такой контроллер, который уместится в корпусе старой батарейки.

Разборка и сборка

Переделка шуруповерта на литиевые аккумуляторы включает следующие этапы:

  • Следует вскрыть старый аккумулятор, отвинтив пять шурупов.
  • Извлечь из корпуса Ni-Mh-батарею. Будет заметно, что контактная площадка, входящая в зацепление с контактной группой шуруповерта, приварена к минусовому контакту одной из Ni-Mh-ячеек. В статье будет рассмотрено, как происходит переделка шуруповерта на литиевые аккумуляторы li-po. Точки сварки следует обрезать посредством инструмента с вмонтированным в него отрезным камнем DREMEL 4000.
  • К контактам припаиваются провода, сечение которых составляет не меньше 2 мм 2 для силовых выводов и 0,2 мм 2 для терморезистора. Контактная площадка вклеивается в корпус аккумулятора посредством термоклея.
  • По показателю внутреннего сопротивления на измерителе подбираются четыре ячейки. Значение должно быть одним и тем же для всех четырех приборов.
  • Литиевые ячейки склеиваются термоклеем так, чтобы они располагались в корпусе компактно.
  • Сварка ячеек проводится на станке для контактной сварки посредством сварочной ленты из никеля (показатель ее сечения должен быть равен 2Х10 мм).

Установка платы защиты

Читайте так же

Этот этап может показать, насколько облегчена конструкция аккумулятора из лития. Вес устройства Ni-Mh был равен 536 г. Вес нового устройства из лития равен 199 г, что будет вполне ощутимо. В весе удалось выиграть 337 г. При этом наблюдается увеличение энергетической емкости.

Батарея монтируется в корпус. Пустоты заполняются мягким материалом от упаковки.

Подключение к шуруповерту

  • Резкое нажатие на курок провоцирует срабатывание защитного механизма по току. Но на самом деле такой защитный режим вряд ли будет нужен при пользовании инструментом. Если не провоцировать защиту специально, то работа шуруповерта будет отличаться стабильностью.
  • Наконечник следует зажать в тиски. Мощность батареи свободно вызывает срабатывание трещотки, которая ограничивает увеличение количества оборотов кручения.
  • Литиевая батарея шуруповерта разряжается на электронной нагрузке. Показатель тока разряда должен равняться 5 А.
  • Аккумулятор вставляется в штатное ЗУ. Переделка шуруповерта на литиевые аккумуляторы:. Показатель тока заряда при измерении равен 3 А, что допустимо для литиевых ячеек. Для конфигурации LG INR18650HG2 максимальным током заряда станет 4 А, что указано в технической характеристике.

Сколько времени требуется на замену аккумуляторов?

Переделка шуруповерта на литиевые аккумуляторы займет примерно 2 часа. Если будет осуществлена проверка всех параметров, тогда понадобится 4 часа.

Все можно сделать самостоятельно, без помощи другого человека. Переделка шуруповерта на литиевые аккумуляторы:. Но контактную сварку и выбор аккумуляторов без специализированного оборудования не провести.

Чем можно еще тестировать степень заряженности кроме контролера?

Осуществлена переделка шуруповерта на литиевые аккумуляторы. Штатная зарядка, встроенная в корпус, является идеальным вариантом. Но стоимость контроллера достаточно высокая. Обойдется прибор в 30 , что равнозначно стоимости самого аккумулятора.

Чтобы провести тестирование уровня заряда аккумулятора из лития на ходу, не применяя зарядное устройство, можно использовать специальный индикатор RC helicopter lipo battery AKKU portable voltage meter tester alarm 2-6S AOK. Стоимость прибора очень низкая. Он имеет аналогичный устройству iMax6 разъем балансировки и зарядки. К батарее устройство подключается посредством переходника. Это приспособление для контроля уровня напряжения является очень удобным. Как определить показатель максимального тока в шуруповерте? Переделка 12в шуруповерта на литиевые аккумуляторы предполагает подсоединение устройства к лабораторному источнику питания с. Оно может замерить от двух до шести соединенных между собой последовательно ячеек из лития, а также выдать суммарный показатель или напряжение каждого элемента в отдельности с предельной точностью.

Сколько будет стоить замена Ni-Mh на литиевое устройство?

Каких денежных затрат потребует переделка шуруповерта на литиевый аккумулятор?

Цена на такое устройство складывается из стоимости нескольких составляющих:

  • конфигурация 4S-аккумулятора на основе лития стоит 2200 р.;
  • покупка контролера для зарядки и разрядки плюс балансира обходится в 1240 р.;
  • стоимость сварочной работы и сборки составляет 800 р.

Получается, что литиевый аккумулятор, сделанный своими руками, обоходится в 4240 р.

Для сравнения возьмем аналогичную конфигурацию из лития фабричного производства. К примеру, устройство Makita 194065-3 предназначено для шуруповерта. Оно обладает аналогичными параметрами. Стоимость такого прибора составляет 6500 р. Получается, что переделка шуруповерта на литиевые аккумуляторы экономит 2300 р.

Читайте так же

ctln.ru

Очередная переделка шуруповерта на литий + решаем проблемы платы BMS

Давно не было обзора переделки шуруповерта на литий 🙂
Обзор посвящен в основном плате BMS, но будут ссылки и еще на некоторые мелочи, задействованные в переводе моего старого шуруповерта на литиевые батареи формата 18650.
Коротко — эту плату брать можно, после небольшого допиливания она вполне нормально работает в шуруповерте.
ЗЫ: много текста, картинки без спойлеров.

P.S. Обзор почти юбилейный на сайте — 58000-й, если верить адресной строке браузера 😉

Зачем все это

Трудится у меня уже несколько лет купленный в строймаге по дешевке безымянный двухскоростной шуруповерт на 14.4 вольта. Точнее, не прям совсем безымянный — на нем проставлена марка этого строймага, но и не какой-то именитый. На удивление живуч, до сих пор не сломался и выполняет все, что я от него требую — и сверление, и закручивание-раскручивание шурупов, и как намотчик трудится 🙂

Но вот его родные NiMH аккумуляторы так долго работать не захотели. Один из двух комплектных окончательно сдох год назад после 3 лет эксплуатации, второй в последнее время уже не жил, а существовал — полной зарядки хватало на 15-20 минут работы шуруповерта с перерывами.
Сначала я хотел обойтись малыми силами и просто заменить старые банки на такие же новые. Купил вот эти у вот этого продавца — aliexpress.com/item/Russian-seller-18-pcs-Sub-C-SC-battery-1-2V-1300mAh-Ni-Cd-NiCd-Rechargeable-Battery/32660234790.html
Они отлично работали (хотя и немного хуже родных) целых два или три месяца, после чего сдохли быстро и полностью — после полного заряда их не хватало даже на закрутить десяток шурупов. Не рекомендую брать у него аккумуляторы — хотя емкость изначально соответствовала обещанной, долго они не протянули.
И я понял, что придется все-таки заморочиться.

Ну и теперь о главном 🙂

Повыбирав на Али из предлагаемых плат BMS, остановился на обозреваемой, по ее размерам и параметрам:

  • Модель: 548604
  • Отключение по перезаряду при напряжении: 4.28+ 0.05 V (на ячейку)
  • Восстановление после отключение по перезаряду при напряжении: 4.095-4.195V (на ячейку)
  • Отключение по переразряду при напряжении: 2.55±0.08 (на ячейку)
  • Задержка отключения по перезаряду: 0.1s
  • Температурный диапазон: -30-80
  • Задержка отключения по КЗ: 100ms
  • Задержка отключения по превышению тока: 500 ms
  • Ток балансировки ячеек: 60mA
  • Рабочий ток: 30A
  • Максимальный ток (срабатывание защиты): 60A
  • Работа защиты по КЗ: самовосстановление после отключения нагрузки
  • Размеры: 45x56mm
  • Основные функции: защита от перезаряда, защита от переразряда, защита от КЗ, защита от перегрузки по току, балансировка.

Вроде все отлично подходит для задуманного, наивно думал я 🙂 Нет, чтобы почитать обзоры других BMS, а главное — комментарии к ним… Но мы же предпочитаем свои грабли, и только наступив на них, узнаем, что авторство на эти грабли уже давным давно и множество раз описано в инете 🙂

Все компоненты платы размещены на одной стороне:

Вторая сторона пустая и покрыта белой маской:

Часть, отвечающая за балансировку при заряде:

Эта часть отвечает за защиту ячеек от перезаряда/переразряда и она же отвечает за общую защиту от КЗ:

Мосфеты:

Собрано аккуратно, откровенных разводов флюса нет, вид вполне приличный. В комплекте шел хвост с разъемом, был сразу воткнут в плату. Длина проводов в этом разъеме — около 20-25 см. К сожалению, сразу его не сфотографировал.

Что еще заказал именно для этой переделки:

Аккумуляторы — aliexpress.com/item/6pcs-lot-LiitoKala-LG-HG2-18650-18650-3000mah-electronic-cigarette-Rechargeable-batteries-power-high-discharge-30A/32793701336.html

Никелевые полоски для спайки аккумуляторов: aliexpress.com/item/100pcs-lot-0-2mm-x-6mm-x-100mm-Quality-low-resistance-99-96-pure-nickel-Strip/32334231879.html (да, знаю, что можно спаять и проводами, но полосками будет занято меньше пространства и получится эстетичнее :)) Да и изначально я хотел даже собрать контактную сварку (не только для этой переделки, конечно), поэтому и заказал полоски, но лень победила и пришлось паять.

Выбрав свободный день (точнее, нагло послав все остальные дела подальше), я взялся за переделку. Для начала разобрал батарею со сдохшими китайскими аккумуляторами, выкинул аккумуляторы и тщательно замерил пространство внутри. После чего сел рисовать держатель батарей и платы в 3D-редакторе. Плату тоже пришлось нарисовать (без подробностей) чтобы примерить все в сборе. Получилось как-то так:

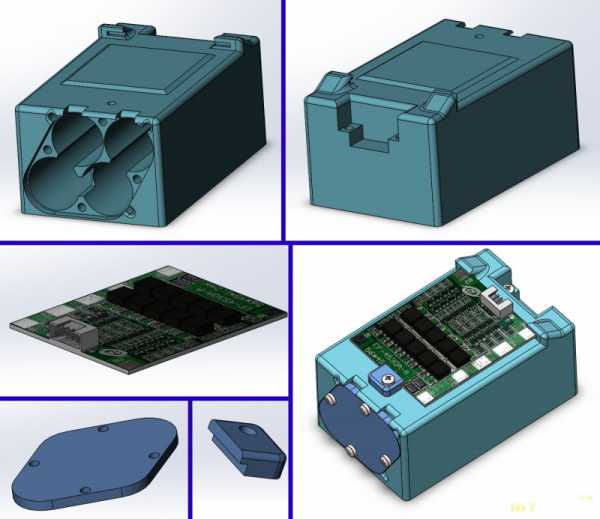

По задумке плата крепится сверху, одной стороной в пазы, вторая сторона зажимается накладкой, сама плата серединой лежит на выступающей плоскости, чтобы при ее прижатии она не прогибалась. Сам держатель сделан такого размера, чтобы плотно сидеть внутри корпуса батареи и не болтаться там.

Сначала подумывал сделать пружинные контакты для аккумуляторов, но отказался от этой мысли. Для больших токов это не лучший вариант, поэтому оставил в держателе вырезы для никелевых полосок, которыми аккумуляторы будут спаяны. Так же оставил вертикальные вырезы для проводов, которые должны выходить от межбаночных соединений за пределы крышки.

Поставил печататься на 3D-принтере из ABS и через несколько часов все было готово 🙂


Прикручивание всего навесного я решил не доверять шурупам и вплавил в корпус вот такие вставные гаечки М2.5:


Брал тут — aliexpress.com/item/200pcs-M2-5-x-4mm-x-OD-3-5mm-Injection-Molding-Brass-Knurled-Thread-Inserts-Nuts/32428033377.html

Отличная вещь для подобного применения! Вплавляется не спеша паяльником. Чтобы пластик не набился внутрь при вплавлении в глухие отверстия, я вкручивал в эту гайку болтик подходящей длины и грел его шляпку жалом паяльника с большой каплей олова для лучшей теплопередачи. Отверстия в пластике под эти гайки оставляются чуть меньше (на 0.1-0.2 мм) диаметра внешней гладкой (средней) части гайки. Держатся очень крепко, можно сколько угодно вкручивать-выкручивать болтики и не особо стесняться с усилием затяжки.

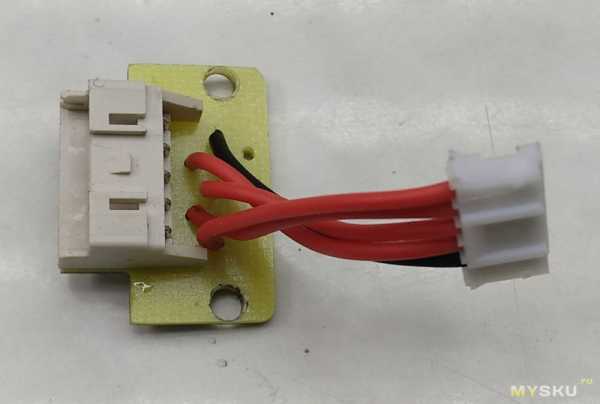

Для того чтобы иметь возможность побаночного контроля и, при необходимости, зарядки с внешней балансировкой, в задней стенке батареи будет торчать 5-контактный разъем, для которого я быстро накидал платку и изготовил ее на станке:



В держателе предусмотрена площадка для этой платки.

Как я уже писал, аккумуляторы я спаивал никелевыми полосками. Увы, этот метод не лишен недостатков и один из аккумуляторов возмутился таким обращением с ним настолько, что оставил на своих контактах только 0.2 вольта. Пришлось его выпаивать и паять другой, благо брал их с запасом. В остальном никаких трудностей не возникло. С помощью кислоты лудим контакты аккумулятора и нарезанные по нужной длине никелевые полоски, потом тщательно протираем ватой со спиртом (но можно и с водой) все залуженное и вокруг него, и паяем. Паяльник должен быть мощным и либо уметь очень резво реагировать на остывание жала, либо просто иметь массивное жало, которое не остынет мгновенно при контакте с массивной железкой.
Очень важно: во время пайки и при всех последующих операциях со спаянным блоком аккумуляторов нужно внимательнейшим образом следить за тем, чтобы не замкнуть какие-либо контакты аккумуляторов! Кроме того, как указал в комментариях ybxtuj, очень желательно паять их разряженными, и я абсолютно согласен с ним, так последствия будут легче если все-таки что-то замкнется. КЗ такой батареи, даже разряженной, может привести к большим неприятностям.

К трем промежуточным соединениям между аккумуляторами припаял провода — они пойдут на разъем платы BMS для контроля за банками и на внешний разъем. Забегая вперед, хочу сказать, что с этими проводами я проделал немного лишней работы — их можно не вести к разъему платы, а припаять к соответствующим контактам B1, B2 и B3. Эти контакты на самой плате соединены с контактами разъема.

Кстати, я везде использовал провода в силиконовой изоляции — совершенно не реагируют на нагрев и очень гибкие. Покупал на Ебее нескольких сечений, но точную ссылку уже не помню… Очень они мне нравятся, но есть и минус — силиконовая изоляция не слишком прочна механически и легко повреждается острыми предметами.

Примерил аккумуляторы и плату в держателе — все превосходно:

А вот для чего я оставлял запас по глубине пазов для аккумуляторов:

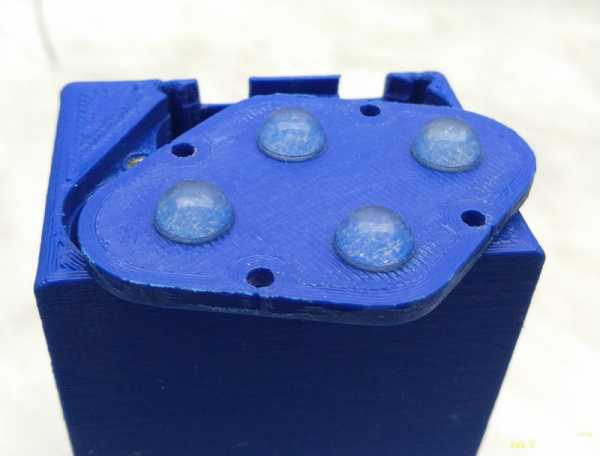

Это силиконовые самоклеящиеся ножки. Такие же наклеены и на дно пазов, глубина которых рассчитана так, что при закручивании крышки эти ножки прижимают с обеих сторон аккумуляторы, не давая им болтаться и при этом в силу своей упругости не оказывая существенного давления на них. Кстати, эти ножки очень хороши и в качестве именно ножек (как ни странно :)) — упругие и совершенно не скользят. Маст хейв в арсенале самодельщика 🙂

Брал эти ножки тут — aliexpress.com/item/500pcs-8-4mm-3M-self-adhesive-soft-clear-anti-slip-bumpers-silicone-rubber-feet-pads-high/32241890556.html

Примерил платку с разъемом, дремелем выпилил в корпусе батареи отверстие под разъем… и промахнулся по высоте, не от той плоскости взял размер. Получилась приличная такая щель:

Теперь остается спаять все в кучу.

На свою платку припаял идущий в комплекте хвост, обрезав его по нужной длине:


Туда же впаял провода от межбаночных соединений. Хотя, как я уже писал, можно было припаять их на соответствующие контакты платы BMS, но тут есть и неудобство — чтобы вытащить аккумуляторы нужно будет отпаивать от BMS не только плюс и минус, но и еще три провода, а сейчас можно просто выдернуть разъем.

Немного повозиться пришлось с контактами батареи: в родном исполнении пластиковая деталь (держащая контакты) внутри ножки батареи поджимается одним аккумулятором, стоящим прямо под ней, а сейчас пришлось думать чем эту деталь зафиксировать, да так чтобы не намертво. Вот эта деталь:


В конце концов взял кусок силикона (остался от заливки какой-то формы), отрезал от него примерно подходящий кусок и вставил в ножку, поджав ту деталь. Заодно этот же кусок силикона прижимает держатель с платой, ничего болтаться не будет.

На всякий случай проложил поверх контактов каптоновую изоленту, провода прихватил несколькими соплями каплями термоклея, чтобы они не попали между половинками корпуса при его сборке.

Зарядка и балансировка

Зарядку я оставил родную от шуруповерта, она как раз выдает на холостом ходу около 17 вольт. Правда, зарядка тупа и никакой стабилизации тока или напряжения в ней нет, есть только таймер, отключающий ее примерно через час после начала заряда. Ток выдает около 1.7А, что хоть и многовато, но допустимо для этих аккумуляторов. Но это пока я не доделаю ее до нормальной, со стабилизацией тока и напряжения. Потому что сейчас плата отказывается балансировать одну из ячеек, имевшую изначально заряд на 0.2 вольта больше. BMS отключает заряд когда напряжение на этой ячейке доходит до 4.3 вольта, соответственно на остальных оно остается в пределах 4.1 вольта.
Читал где-то утверждение, что эта BMS нормально балансирует только с зарядкой CV/CC, когда ток под конец заряда постепенно снижается. Возможно, это так и есть, так что впереди меня ждет модернизация зарядки 🙂
Разряжать до конца не пробовал, но уверен, что защита по разряду сработает. На Ютубе есть ролики с тестами этой платы, все работает как положено.

А теперь о граблях

Все банки заряжены до 3.6 вольт, все готово к запуску. Вставляю батарею в шуруповерт, нажимаю курок и… Уверен, что не один человек, знакомый с этими граблями, сейчас подумал «И хрен стартанул у тебя шуруповерт» 🙂 Абсолютно верно, шуруповерт слегка дернулся и все. Отпускаю курок, нажимаю снова — то же самое. Нажимаю плавно — стартует и разгоняется, но стоит стартануть его чуть порезче — отказ.
«Вот же …», подумал я. Китаец, наверное, указал в спецификации китайские амперы. Ну да ладно, у меня есть отличная толстая нихромовая проволока, сейчас я напаяю ее кусок поверх резисторов-шунтов (стоят два по 0.004 Ома в параллель) и настанет мне если и не счастье, то хотя бы какое-то улучшение ситуации. Улучшение не настало. Даже когда я вообще исключил из работы шунт, просто припаяв минус батареи после него. То есть не то что улучшений не настало, а не настало вообще никаких изменений.
И вот тогда я полез в инет и обнаружил, что копирайт на эти грабли мне не светит — они давно уже исхожены другими. Но вот решения как-то не было видно, кроме кардинального — покупать плату, подходящую именно для шуруповертов.

И решил я попробовать все же доковыряться до корня проблемы.

Предположения что срабатывает защита от перегрузки при пусковых токах я отмел, так как даже без шунта ничего не менялось.

Но все же посмотрел осциллографом на самодельном шунте 0.077 ома между аккумуляторами и платой — да, ШИМ видно, резкие пики потребления с частотой примерно 4 кГц, через 10-15 мс после начала пиков плата отрубает нагрузку. Но эти пики показывали меньше 15 ампер (исходя из сопротивления шунта), так что точно дело не в токовой перегрузке (как оказалось впоследствии, это не совсем верно). Да и керамическое сопротивление 1 Ом не вызывало отключения, а ведь ток тоже под 15 ампер.

Был еще вариант кратковременной просадки на банках при пуске, от чего срабатывает защита от переразряда и я полез смотреть что творится на банках. Ну да, там ужас творится — пиковая просадка до 2.3 вольта на всех банках, но она очень короткая — меньше миллисекунды, тогда как плата обещает ждать сотню миллисекунд перед тем как врубит защиту от переразряда. «Китайцы указали китайские миллисекунды», подумал я и полез смотреть схему контроля напряжения банок. Оказалось, что в ней стоят RC-фильтры, сглаживающие резкие изменения (R=100 Om, C=3.3 uF). После этих фильтров — уже на входе микросхем, контролирующих банки, просадка была поменьше — всего до 2.8 вольт. Кстати, вот даташит на микросхемы контроля банок на этой плате DW01B — www.zahranvane.com/Download?file=298&name=DW01B.pdf

По даташиту время реакции на переразряд тоже немалое — от 40 до 100 мс, что не вписывается в картину. Но ладно, предположить больше нечего, поэтому поменяю-ка я сопротивления в RC-фильтрах со 100 Ом на 1 кОм. Это кардинально улучшило картину на входе микросхем, просадок меньше 3.2 вольт там больше не было. Но ничуть не изменило поведение шуруповерта — чуть более резкий старт — и затык.

«Пойдем простым логическим ходом»©. Отрубать нагрузку могут только эти микросхемы DW01B, которые контролируют все параметры разряда. И я просмотрел осциллографом управляющие выходы всех четырех микросхем. Все четыре микросхемы никаких попыток отключить нагрузку при старте шуруповерта не делают. А с затворов мосфетов управляющее напряжение пропадает. Или мистика или китайцы что-то навертели в простой схеме, которая должна быть между микросхемами и мосфетами.

И начал я реверс-инжиниринг этой части платы. С матюками и бегая от микроскопа к компьютеру.

Вот что нарисовалось в итоге:


В зеленом прямоугольнике — это сами аккумуляторы. В синем — ключи с выходов микросхем защиты, тоже ничего интересного, в нормальной ситуации их выходы на R2,R10 просто «висят в воздухе». Самая интересная часть — в красном квадрате, вот тут-то, как оказалось, собака и порылась. Мосфеты я нарисовал по одному для упрощения, левый отвечает за разряд в нагрузку, правый за заряд.

Насколько я понял, причина отключения в резисторе R6. Через него организована «железная» защита от токовой перегрузки за счет падения напряжения на самом мосфете. Причем эта защита работает как триггер — стоит напряжению на базе VT1 начать повышаться, как он начинает снижать напряжение на затворе VT4, от чего тот начинает снижать проводимость, на нем повышается падение напряжения, что приводит к еще большему увеличению напряжения на базе VT1 и пошел лавинообразный процесс, приводящий к полному открытию VT1 и, соответственно, закрытию VT4. Почему это происходит при пуске шуруповерта, когда пики тока не достигают и 15А, тогда как постоянная нагрузка в 15А работает — я не знаю. Возможно тут играет роль емкость элементов схемы или индуктивность нагрузки.

Для проверки я сначала сделал симуляцию этой части схемы:


И вот что получил по результатам ее работы:


По оси X — время в миллисекундах, по Y — напряжение в вольтах.

На нижнем графике — включение нагрузки (на цифры по Y можно не смотреть, они условны, просто вверх — нагрузка включена, вниз — выключена). Нагрузкой является сопротивление 1 Ом.

На верхнем графике красным — ток нагрузки, синим — напряжение на затворе мосфета. Как видно, напряжение на затворе (синим) снижается с каждым импульсом тока нагрузки и в конце концов падает до нуля, а значит нагрузка отключается. И не восстанавливается даже когда нагрузка перестает пытаться что-то потреблять (после 2 миллисекунд). И хотя здесь применены другие мосфеты с другими параметрами, картина один в один как в плате BMS — попытка старта и отключение через считанные миллисекунды.

Ну что ж, примем это за рабочую гипотезу и вооружившись новыми знаниями попробуем разгрызть этот кусок науки китайца 🙂

Тут есть два варианта:

1. Поставить небольшой конденсатор параллельно резистору R1, это:


Конденсатор 0.1 мкф, по симуляции можно и меньше, до 1 нф.

Результат симуляции в таком варианте:


2. Убрать вообще резистор R6:


Результат симуляции этого варианта:

Я попробовал оба варианта — оба работают. Во втором варианте шуруповерт не отключается ни при каких обстоятельствах — старт, блокировка вращения — крутит (или изо всех сил пытается). Но как-то не совсем спокойно жить с отключенной защитой, хотя еще и остается защита от КЗ на микросхемах.

При первом варианте шуруповерт уверенно стартует при любом нажатии. Добиться отключения я смог только когда стартовал его на второй скорости (повышенная для сверления) с заблокированным патроном. Но и то он довольно сильно дергает перед отключением. На первой скорости я не смог добиться его отключения. Этот вариант я и оставил себе, меня он полностью устраивает.

На плате даже есть пустые места для компонентов и одно из них как будто специально предназначено для этого конденсатора. Рассчитано оно под размер SMD 0603, сюда я и впаял 0.1 мкф (обвел его красным):

ИТОГ

Плата вполне оправдала ожидания, хотя и преподнесла сюрприз 🙂
Плюсы и минусы расписывать не вижу смысла, все это в ее параметрах, укажу только одно достоинство: совершенно незначительная доработка превращает эту плату в полноценно работающую с шуруповертами 🙂

ЗЫ: блин, я шуруповерт переделывал меньше времени, чем писал этот обзор 🙂

ЗЗЫ: возможно меня поправят в чем-то более опытные в силовой и аналоговой схемотехнике товарищи, сам-то я цифровик и аналог воспринимаю через пень колоду 🙂

mysku.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
