Снимаю и разбираю переднюю бабку ТВ-4 (ТВ-6)

После подключения и проверки работоспособности двигателя, принялся разбираться с кулачками в патроне.

Станок мы взяли с прямыми и обратными кулачками, только вот по неопытности и из-за спешки сразу не разобрались, что обратные кулачки некомплектные и вместо трёх номеров были только 2 номера и третий из другого набора.

Из-за 1 неподходящего кулачка, схождение было либо так

либо так

При детальном осмотре самих кулачков, всё стало понятно

При попытке зажима кругляка, висящий конец описывал при вращении овал. Всё бы ничего, возьми да проточи прямые кулаки и пользуй станок, ан нет. В передней бабке закрался один косячок, а именно убитый в хлам подшипник. Который, со слов продавца, сильно портил готовое изделие.

Раз уж круг замкнулся, а делать со станком что-то надо, без особых раздумий было принято решение снять и полностью разобрать переднюю бабку, чтобы заменить сразу все подшипники.

Сказано — сделано. Никогда в жизни не работав на токарном станке, не говоря уже о его каком-либо ремонте, полностью разобрал бабку

При разборке, естественно, возникли кое-какие сложности, а именно — подшипники шпинделя внутренней обоймой были почти такого же диаметра как и широкая часть шпинделя, в которую они упирались. Поэтому подобраться съёмной трубой было невозможно. А снимать-то надо.

Пришлось сделать упор на внешнюю обойму подшипника и бить по валу. Естественно, по классике жанра, один подшипник решил оставить за собой след в виде внутренней обоймы на посадочном месте, «сбросив» внешнюю обойму с шариками и сепаратором. Т.е. самое неприятное, что могло произойти, произошло.

Но, унывать рано, и проблему надо решать. Позже выложу видео по разбору ПБ, а также как была решена проблемка с обоймой




kombogeek.ru

передняя бабка тв 4 Видео

1 г. назад

Тема на сайте http://kombogeek.ru/lathe-tv4/

1 г. назад

Наконец то полностью закончил суппорт, подшаманил резцедержку, и перебрал и покрасил двигатель. Ну и началс...

1 г. назад

Тема на сайте http://kombogeek.ru/lathe-tv4/

1 г. назад

Тема на сайте http://kombogeek.ru/lathe-tv4/

1 г. назад

Предварительно собрал переднюю бабку ТВ-4, установил на станок и немного погонял.Замерил биения, отжим.

1 мес. назад

Страница в ВК https://vk.com/id31519546 [email protected]

1 г. назад

Меняю подшипники шпинделя ТВ-4. Делал все предельно аккуратно, чтоб обойтись без молотков, болгарок и кувалд...

6 г. назад

Зря разбирал, нужно было лишь поджать контргайку!

1 г. назад

ПБ установил на станок, убрал конусность, приклеил фланец.

4 нед. назад

Причина износа и выламывания зубьев шестерен передней бабки тв-4.

5 мес. назад

Ремонт станка немного затянулся, частично собрана ПБ, продолжение следует.

3 г. назад

Начал сборку передней бабки. Установил новые подшипники фирмы SKF.

2 г. назад

меняю старый патрон на новый китайский.

6 г. назад

Сальник вместо валенка. Как снять патрон ТВ-4. Как снять коробку передач (переднюю бабку).

3 мес. назад

Ремонт станка идет к завершению, станок уже в работе, осталось пара нюансов.

1 г. назад

Тема на сайте http://kombogeek.ru/lathe-tv4/

videohot.ru

Токарный школьный станок по металлу ТВ 4: устройство,характеристика,схемы

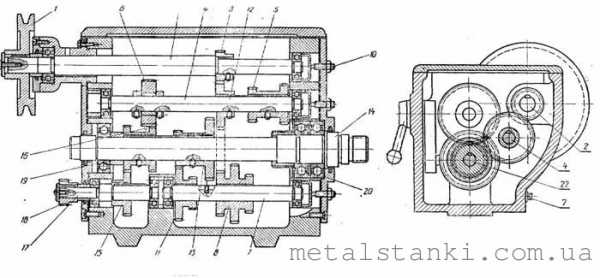

Передняя бабка токарного станка

Передняя бабка токарного станка расположена с левой стороны станины. Ее еще называют коробкой скоростей.

Вращение шпинделя коробки скоростей осуществляется с помощью электродвигателя. Через клиноременную передачу и систему зубчатых зацеплений. В передней бабки крепится патрон, на котором закрепляется обрабатываемая деталь.

Внутри коробки скоростей вращательное движение передается через вал 2 и цилиндрическую шестерню 3, расположенная на валу неподвижно, на вал 4, на котором сидят блок-шестерня 5 и неподвижная шестерня 12.

На валу 7 расположены подвижные блок-шестерни 8 и 11, которые перемещаются при помощи рукояток 1 и 2.

Блочная шестерня 8 находится в зацеплении с блоком 5 или зубчатым колесом 12, тем самым передавать крутящий момент на вал 7 и блочной шестерни 13, находящаяся на шпинделе.

Шпиндель токарного станка передает крутящий момент заготовке, которая крепиться в трехкулачковом патроне или планшайбе с поводком.

Коробка подач токарного станка

Коробка подач токарного станка получает вращательное движение от коробки скоростей с помощью гитары сменных зубчатых колес.

Механизм коробки подач позволяет нарезать метрическую резьбу с различным шагом.

Включение ходового винта или вала осуществляется с помощью рукоятки 5. При перемещении шестерни 9, она выйдет из зацепления с зубчатым колесом 10 и войдет в зацепление с муфтой 11, которая передает крутящий момент на ходовой валик. В конструкции исключается возможность одновременного включение ходового вал и винта.

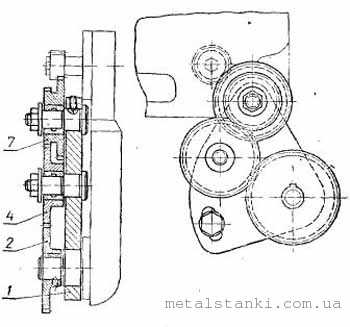

Гитара токарного станка ТВ 4

Гитара токарного станка предназначена для передачи крутящего момента с шпинделя коробки скоростей на коробку подач. Гитара сменных зубчатых колес состоит из кронштейна 1, на котором расположены шестерни 2, 4, 7.

Передаточное отношение гитары токарного станка ТВ 4 составляет ¼.

Суппорт токарного станка ТВ 4

Суппорт токарного станка ТВ 4 предназначен для перемещения режущего инструмента. На суппорте расположены 4 каретки:

  • 1-я каретка перемещается по направляющим станины;
  • 2-я перемещается по поперечным направляющим каретки 1, поперечно перемещая режущий инструмент;
  • 3-я  поворачивается на 45 градусов от среднего положения в обе стороны;
  • 4-я каретка, несущая резцедержатель и перемещается в продольном направлении по направляющим каретки 3.

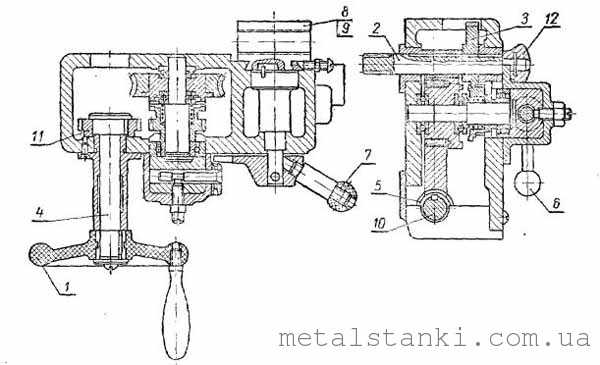

Фартук токарного станка ТВ 4

Фартук токарного станка ТВ 4 осуществляет как механическую, так и ручную продольную подачу (S) суппорта при помощи ходового вала и продольную - ходовым винтом.

Вращением маховика 1 осуществляется ручная подача ходового вала, насаженного на вал 4, на котором расположена шестерня 11.Шестерня 11 входит в зацепление с зубчатым колесом 3, сидящий на валике с реечной шестерней 2.Шестерня 2 входит в зацепление с рейкой, которая жестко прикрепленная к станине.

Подача осуществляется ходовым винтом, путем поворота вниз ручки 7, соединяющей маточную гайку 8 и 9 с винтом.

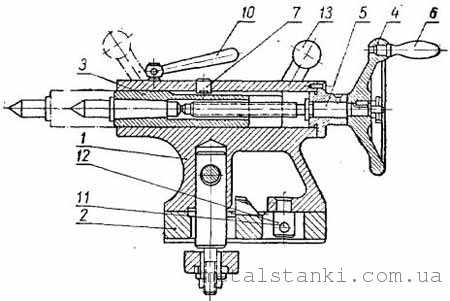

Задняя бабка токарного станка

Задняя бабка токарного станка предназначена для поддержания с помощью центра второго конца заготовки.

Корпус задней баки расположен на основании 2, который перемещается по направляющим станины.

В корпусе расположен пиноль, перемещающийся в продольном направлении. Перемещение пиноли задней бабки осуществляется маховиком 4, вращающий винт 5. Чтобы пиноль при перемещении не проворачивался, она имеет шпоночное соединение, состоящие с винт-шпонки 7.

При помощи рукоятки 10 осуществляется зажим пиноли в корпусе задней бабки

Техническая характеристика токарно-винторезного станка по металлу ТВ 4

Основные параметры ТВ 4
Наибольший диаметр изделия, мм 200

Наибольший диаметр точения над

нижней частью суппорта,мм

125

Наибольший диаметр обрабатываемого

прутка, мм

15
Расстояние между центрами,мм 350
Наибольшая длина обтачивания,мм 300
Пределы чисел оборотов шпинделя в минуту 120-710
Пределы продольных подач,мм/об 0,08-0,012
Нарезаемые резьбы:
Метрическая шагом,мм 0,8;1;1,25
Диаметр отверстия в шпинделе,мм 16
Габариты станка 1100х470х1020
Вес станка,кг 280
