Пильные Полотна Для Ленточных Пил По Дереву

Ленточные пилы для дерева, ленточные пилы, пильные полотна

Купить ленточные пилы в компании "BRITA"

Компания «BRITA» продает ленточные пилы для древесины у ведущих мировых производителей.

На предприятиях, принадлежащих деревообрабатывающей промышленности, ленточные пилы являются универсальным и незаменимым инструментом в процессе производства. При использовании качественной пильной ленты криволинейные и прямые участки получают как можно точнее и точно.

Режущая часть или лезвие ленточного пильного полотна изготовлено из стали, что позволяет работать с пластиком, натуральным деревом, МДФ и ДСП. Машины отлично справляются с любым из вышеперечисленных типов материалов, делая гладкие срезы, что сокращает время дополнительной обработки, так как потребность в шлифовании исчезает.

Похожие записи

Обращаем ваше внимание на посетителей нашего сайта, что компания «BRITA» занимается поставкой стационарных ленточных пил. современных моделей зарубежного и российского производства. Все инструменты, представленные в ассортименте, проверены временем и рекомендованы нашими клиентами по всей стране.

Как выбрать ленточную пилу по дереву?

Выбор пильных полотен для маленьких ленточных пил

Рвется ленточное полотно на маленькой ленточной пиле? Это известная проблема. Делюсь своим опытом как с.

Ленточные полотна для домашней мастерской

Похожие записи

Сайт СМТ интернет магазин В Контакте Инстаграмм .

Перед покупкой ленточной пилы на сайте компании «BRITA» мы рекомендуем сосредоточиться на основных эксплуатационных характеристиках этого инструмента:

  • Максимум. Высота резки
  • Допустимая толщина заготовок
  • Представление
  • Вес
  • Ширина разреза
  • Мощность

Специалисты компании «BRITA» с радостью порекомендуют вам инструмент с самым выгодным сочетанием цены, качества и высокой производительности. Если вам нужны советы по дизайну и техническим требованиям конкретной модели или помощь в выборе лучшей модификации машины для ваших нужд, вы всегда можете обратиться за помощью к нашим консультантам.

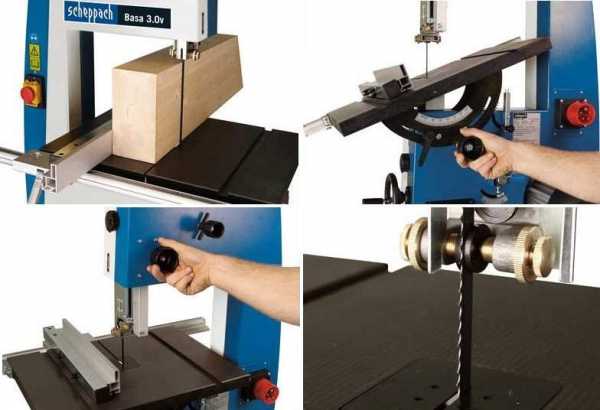

Преимущества пильных полос для ленточных пил

  • Удобное расположение рычагов управления
  • Корректируются скорости и способ обработки, в зависимости от конкретных видов древесины
  • Возможность выбора варианта фиксации продукта
  • Возможность работы не только с деревом, но и с другими строительными материалами. ДСП, пластиком, MDV и т. Д.
  • Минимальное количество отходов
  • Повышенная скорость вращения полотна, обеспечивающая быструю резку
  • Ясная, логически построенная шкала для настройки параметров в соответствии с толщиной обрабатываемого материала
  • Устойчивость к ударным нагрузкам, надежность и долговечность устройства
  • Возможность выполнения четких угловых секций

Все модели ленточных пил, представленные в каталоге этого раздела, отвечают самым высоким требованиям качества.

Чтобы получить совет или сделать заказ, звоните:

7 (812) 318-73-98.

Похожие записи

antirun.ru

особенности заточки и выбор инструмента, производители и виды

Ни один промышленный комплекс по вырубке и заготовке леса, а также по обработке металла не может обойтись без такого инструмента, как ленточная пила. Но не каждый владелец этого инструмента знает тонкости выбора и основных производителей, из-за чего многие приобретают аппараты, у которых впоследствии обнаруживается множество недостатков.

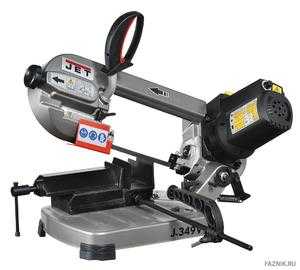

Аппарат для работы с металлом

Все инструменты для резьбы делятся на несколько видов, но основным и самым удобных является вертикальный тип. Именно такой станок при работе позволяет перемещать заготовку, в то время как другие виды крепко закрепляют её.

Основная классификация подразделяет аппараты по материалу, для которого они будут использованы:

  1. Для резьбы по металлу.
  2. Для обработки синтетических материалов.
  3. Для дерева.
  4. Для камня.

А также инструмент делится в зависимости от зубьев. Здесь выделяются ленты с незакаленным зубом, которые отличаются довольно низкой стоимостью, но работают с минимальной скоростью подачи около 7 метров в минуту. Ленты же с закалёнными зубьями имеют высокую износостойкость и более высокую скорость подачи, но такой аппарат дороже.

Правила выбора инструмента

В арсенале каждой пилорамы и мастерской имеются ленточные пилы по металлу. Как выбрать качественный аппарат:

  1. Для начала нужно выбрать две или три фирмы, которые занимают лидирующие позиции на рынке и отличаются своей надёжность и качеством.
  2. Важное место занимает соотношение цены и затрат на обслуживание. Аппарат в первую очередь должен быть без изъянов, легко затачиваться, легко распиливать материал.
  3. Количество зубьев. Специалисты рекомендуют приобретать пилы, число зубьев на которых кратно трём. Именно такие аппараты обеспечивают нормальную и долгую работу инструмента.

Основные производители пил

Верхнюю позицию по соотношению цены и качества занимают инструменты компании Simonds. Пилы изготавливаются в США из запатентованного углеродистого сплава, который в отличие от других полотен дважды подвергается термообработке, что делает его очень прочным. Компания следит за качеством каждого аппарата путём сканирования в целях выявления трещин.

Ещё одной фирмой, зарекомендовавшей себя на рынке, является Wood-mizer, которая изготавливает аппараты для разных условий. Первой разновидность — это стандартные пилы. Но даже у такого вида инструмента есть свои особенности, а именно Wood-mizer делает зубья прочнее с помощью электромагнитной индукции, что позволяет увеличить промежуток между заточкой. А также фирма производит инструменты для промышленных предприятий и для распилки сверхпрочных металлов и древесины.

Arntz — знаменитая германская фирма, которая приобрела популярность во всём мире. Пилы этой марки изготовлены из материалов, имеющих в своём составе кобальт, что делает инструмент прочным и износостойким. Особенностью этой марки является то, что у пилы имеется функция увеличения скорости.

Именно эти производители ленточных пил являются самыми надёжными, проверенными временем и имеют множество положительных отзывов.

Самодельные пилы по металлу

Сделать ленточную пилу по металлу своими руками также возможно. Самодельный прибор имеет свои недостатки и достоинства.

К плюсам такого аппарата можно отнести дешевизну изготовления и использования созданного инструмента.

Процесс создания ленточного аппарата включает в себя несколько стадий. Для начала нужно изготовить раму, которая будет держать на себе всю конструкцию. Она может быть сделана из любого материала, но, с точки зрения стоимости, самым бюджетным вариантом является деревянная рама.

Следующая часть инструмента — это блок верхнего шкива, который при вертикальном перемещении обеспечит натяжение полотна.

Распилочный стол в основном создаётся из фанеры. Для более удобного использования можно сделать стол поворотным.

Полотна и заточка аппарата

Полотно для изготовления пилы в домашних условиях можно приобрести нескольких видов:

  1. Биметаллическое полотно, которое используется в основном для резки очень прочных металлов и сплавов.
  2. Алмазное применяется для обработки гранита, кварца, мрамора, а также других твёрдых материалов.
  3. Для небольших мастерских, где работают с непрочными материалами, лучше всего подойдёт полотно из инструментальной стали.

Чтобы сделанный инструмент не затупился и всегда был верным помощником мастеру, его нужно правильно подготовить к работе. Заточка ленточных пил по металлу — один из важнейших этапов работы с инструментом. В зависимости от зубьев для заточки применяются круги из разных материалов и различной формы.

Для того чтобы заточка была качественной, необходимо проводить процедуру по передней поверхности зуба или задействуя сразу заднюю и переднюю поверхности.

Внимательно относясь к выбору инструмента, а также при правильном его использовании и своевременной заточке аппарат будет служить своему владельцу долгое время.

obrabotkametalla.info

Выбор и заточка полотна для ленточной пилы по дереву и металлу

Ленточнопильные станки по дереву и металлу широко применяются на производстве и в бытовых условиях домашними мастерами. Главным режущим инструментом данных агрегатов является ленточная пила, которая со временем изнашивается и требует заточки либо замены на новую. Следует знать, что от правильного выбора полотна для ленточнопильного станка зависит не только качество обработки материала, но и производительность агрегата в целом.

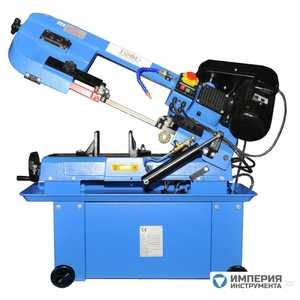

Выбор полотна для ленточных пил по металлу

Режущее полотно для данного типа пил – это лента с определенным количеством зубьев, сваренная в виде кольца. Основу ленты изготавливают из рессорно-пружинной стали, имеющей высокие показатели упругости. К основе приваривается лента, изготовленная из быстрорежущей стали, на которой в дальнейшем происходит фрезеровка зубьев.

Каждая ленточная пила по металлу и не только имеет маркировку. К примеру, маркировка М42 20 х 0,9 х 2362, 8/12TPI, расшифровывается следующим образом:

  • М42 – материл, из которого изготовлены зубья ленты;
  • 20 – это значение обозначает ширину полотна, мм;
  • 0,9 – толщина оснастки, мм;
  • 2362 – длина окружности пильной ленты, мм;
  • 8/12TPI – шаг зуба на пильной ленте, на дюйм.

Резцы могут быть изготовлены из других материалов, например, из М51, PQ, TSX и других. М42 отличается высокой износоустойчивостью и имеет твердость кромок резцов 67–68 HRC. Поэтому пилы из такого материала можно применять для резки стали с твердостью не более 45 HRC. Пилы с резцами из материала М51 более устойчивы к абразивному износу, чем упомянутые выше. Твердость кромки резцов у этих пил равняется уже 68 HRC, благодаря чему данной оснасткой режут нержавеющие стали, а также стали, отличающиеся высокой прочностью и жаростойкостью. Кроме всего, материал пилы М 51 позволяет резать толстые стальные заготовки, то есть детали с большим поперечным сечением.

Делая выбор ленточной пилы, следует уделять особое внимание не только материалу, из которого изготовлены резцы, но и их шагу, а также – геометрии.

Шаг зуба

Это расстояние между кромками двух соседних резцов.

Совет! Шаг зуба следует подбирать в зависимости от типа металла, а также от скорости резания.

Большой шаг сильнее нагружает двигатель агрегата и дает плохое качество распила. Малый шаг резцов приводит к более длительному пилению, повышает энергозатраты, но дает чистый спил с гладкой поверхностью.

Для резки листового материала, труб (тонкостенных) и профиля следует выбирать полотно, имеющее минимальный шаг между режущими элементами (на 1 дюйм). Но если требуется распилить крупную заготовку из сплошного металла, требуется установить полотно с наибольшим шагом резцов. Чем меньше зубьев (на дюйм) будет иметь оснастка, тем более глубокую канавку они будут образовывать. Благодаря этому пропил меньше забивается стружкой. Также большой шаг зубьев на оснастке повышает производительность агрегата.

Высота зуба

Высота резца – это расстояние от нижней точкой впадины между зубьями до вершины режущего элемента. Благодаря наличию впадины удаляется стружка, образуемая при резке металла. Высота зуба должна быть достаточной, чтобы впадина не забивалась стружкой, и процесс пиления происходил без затруднений. К тому же, недостаточная высота зубьев вызывает перегрев полотна, вследствие чего на нем могут возникнуть микротрещины.

Передний угол зуба

Передний угол или угол заточки отвечает за степень зацепления полотна за материал заготовки. Большой угол заточки не позволит добиться высокой точности при резке металла. В то же время, малый угол позволяет обеспечить хорошее качество пропила, но при этом снижается производительность инструмента.

Выбор полотна для ленточных пил по дереву

Прежде всего, чтобы правильно выбрать полотно для ленточной пилы, следует заглянуть в инструкцию к вашему станку. В ней будут указаны все параметры ленточных пил, которые возможно установить на данной модели оборудования (максимальная и минимальная ширина ленты, а также ее длина). Длина полотна должна быть именно такой, как указано в паспорте к агрегату.

Ширина оснастки

Ширина ленты выбирается исходя из тех операций, которые будут выполняться на станке. Также ширину ленты ограничивает не только ширина шкива, но и его диаметр. При малом диаметре шкива установленная на нем широкая лента будет разрушаться и в итоге разорвется. Поэтому для каждого агрегата существует ограничение по ширине оснастки.

Для прямолинейного распила обычно используют пилы с шириной от 20 до 30 мм. Конечно же, на циркулярном станке сделать продольный пропил можно быстрее и точнее. Но на нем существует ограничение по высоте, которое равняется не более 80 мм. На ленточнопильных же станках возможно обрабатывать заготовки высотой до 200 мм и больше.

Но основная задача ленточных агрегатов – это фигурный рез. Самая маленькая оснастка, которую можно установить на ленточнопильный станок – это лента шириной 3 мм. Она вырезает окружность с таким же радиусом.

Чем больше ширина ленты, тем больше минимальный радиус, который можно вырезать с ее помощью. Например, лентой с шириной 12 мм вырезать радиус меньше 60 мм не получится. А для ленты шириной 25 мм минимальный радиус будет около 100 мм.

В среднем, ширина полотна должна быть в три раза меньшей, чем требуемый радиус пропила на заготовке. Поэтому оснастка подбирается в соответствие с поставленными задачами.

Шаг зубьев

Указывается числом, означающим количество резцов на один дюйм. Числовое значение шага ставится перед аббревиатурой TPI. При выборе шага следует учитывать:

  • какую имеет толщину заготовка;
  • какой твердостью обладает материал заготовки;
  • какую требуется получить чистоту кромки детали после распила.

Чтобы эффективно резать пластик и пилить древесину, лента должна иметь не менее трех резцов на дюйм. Чем больше резцов будет на одном дюйме, тем более качественный получится распил. Но при этом снизится скорость подачи и уменьшится предельное значение толщины заготовки.

По шагу зубьев полотна различаются на два типа: “skip” и “regular”. Тип полотен “skip” имеет шаг от 3 до 6 TPI. Между зубьями имеется пространство для эффективного отвода опилок, так как плохое их удаление снижает качество реза. Тип полотен “regular” имеет зубья, по форме напоминающие треугольник. Размещаются они на оснастке с шагом от 10 TPI и выше. Данный тип зубьев не имеет достаточного пространства для быстрого отвода стружки. Благодаря большему количеству режущих элементов рез таким полотном получается довольно чистым. Оснастку можно использовать для пиления заготовок небольшой толщины и из твердых материалов.

Совет! При пилении твердых заготовок необходимо уменьшать подачу.

Данные типы полотен имеют следующие характеристики.

  1. 3 TPI “skip”. Полотно применяют при черновом распиливании древесины, имеющей большую толщину. Оснасткой производят пиление вдоль волокон. Чтобы хоть немного улучшить качество пропила, можно по максимуму натянуть ленту на станке и уменьшить скорость подачи.
  2. 4 TPI “skip”. Это универсальная оснастка для пиления вдоль волокон. Данным типом полотна можно распиливать большинство пород древесины, включая заготовки с множеством сучков. Если хорошо натянуть пилу и уменьшить подачу, то качество распила будет близко к финишному.
  3. 6 TPI “skip”. Это оснастка общего назначения. Ею пилят заготовки толщиной до 50 мм (вдоль волокон) и древесину поперек волокон толщиной до 150 мм. Эти цифры указаны для пиления материалов с нормальной подачей их на пилу. Если подачу снизить, то можно обрабатывать детали и большей толщины. Данная пила дает чистовое качество реза и подходит почти для всех пород древесины.
  4. 10 TPI “regular”. Полотна применяются для пиления листовых материалов (ДСП, фанера, МДФ и т.д), для резки цветных металлов и пластика. Но при обработке металлических заготовок требуется снизить скорость движения оснастки. Не на всех станках есть такая возможность.
  5. 14 TPI “regular”. Можно пилить фанеру, МДФ, ДСП и пластик. Что касается натуральной древесины, то ее толщина должна быть не более 25 мм. Наиболее чистый рез данным полотном получается при минимальной скорости подачи. Также данной оснасткой можно резать мягкие металлы на низкой скорости ленты.

Форма резцов

Ленточные полотна могут иметь следующие профили зубьев.

  1. WM. Оснастка, имеющая данный профиль резцов, предназначена для распиловки мягких и твердых пород древесины и является универсальной. Применяется профиль на пилах шириной не более 50 мм.
  2. AV. Профиль зубьев позволяется справляться с твердой древесиной, в том числе и мерзлой. Также такими пилами можно производить поперечную распиловку материала.
  3. NV. Применяется на лентах шириной до 30 мм, которые можно использовать для фигурной резки любых пород древесины.
  4. NU. Профиль имеет большую впадину. Применяется для пиления мягких пород дерева.
  5. PV. Данный профиль используют на оснастке шириной более 50 мм. Благодаря PV профилю пилы имеют хорошую устойчивость при пилении мягкой древесины.
  6. KV. Используют на широких лентах (до 80 мм) для распиловки мягкой древесины.
  7. PU. Применяют для распиловки твердой древесины на лентах шириной более 80 мм.

Разводка зубьев

Зубья на пиле разводятся для того, чтобы уменьшить трение полотна о заготовку и для предотвращения его заклинивания. Ширина пропила должна превышать толщину оснастки приблизительно на 30-60%.

Разводка резцов может быть трех видов.

  1. Классическая разводка. Зубья пилы отогнуты в разные стороны поочередно и на одинаковое расстояние.
  2. Зачищающая разводка.

    Через каждые два зуба следующий (третий) не отгибается и имеет форму трапеции. Резец находится по центру оснастки и задает направление для всей ленточной пилы. Данная разводка используется для пил, работающих по твердым материалам.

  3. Волнистая разводка считается самой сложной. Резцы отгибаются в форме волны в разные стороны.

Важно знать, что, делая разводку зубьев, отгибается не весь резец, а его часть: от 1/3 до 2/3 расстояния от вершины зуба. Каждый производитель оснастки рекомендует свое значение отклонения зубьев в сторону. Но в среднем оно находится в диапазоне от 0,3 до 0,7 мм.

Чем мягче материал, тем сильнее должна быть разведена пила, и наоборот. Но нельзя допускать такой разводки резцов, чтобы по центру пропила оставались не вырезанные участки. Следует стараться, чтобы зубья отклонялись в сторону на одинаковое расстояние. Если разводка произведена неравномерно, то ленточную пилу будет уводить в ту сторону, где зубья имеют более сильный наклон.

Заточка ленточных пил

Конечно же, затачивать ленточную пилу лучше на специальном станке, в специализированных мастерских. Да и профессиональная заточка пилы стоит недорого. Но если по каким-либо причинам у вас нет возможности отнести пилу для заточки, то правку инструмента можно сделать и самостоятельно.

Заточка ленточной пилы производится с помощью небольшого напильника или надфиля по передней и задней грани резца нескольким движениями (3-4) для каждого зуба.

Также ленточную пилу можно точить с помощью гравера, используя оснастку, предназначенную для заточки цепных пил.

Оснастка вставляется в гравер, и производится заточка резцов аккуратными движениями по верхней части резца.

Сильно снимать металл не нужно, достаточно просто осветлить его.

Совет! Работая инструментом, не допускайте, чтобы фреза соскальзывала с вершины зубца по направлению к следующему. Так вы его укоротите, после чего придется все зубья подгонять под его высоту.

Также можно попробовать точить и пилы по металлу. Но обычно их не перетачивают, поскольку режущая часть данных пильных лент является либо биметаллической, либо имеет зону закалки. Зубья на таких лентах работают, пока не выкрошатся и могут иметь микротрещины. Если их переточить, то они начнут быстрее крошиться либо станут пилить еще хуже.

tehnika.expert

видео-инструкция по монтажу своими руками, особенности изделий для сабельной, лучковой пилы, цена, фото

Все фото из статьи

Пильные полотна для ленточных пил по дереву представляют собой детали, позволяющие выполнять максимально эффективный рез по древесине разных пород. При этом сами ленточные пилы отличаются сложностью в настройке и управлении, потому справиться с ними новичку будет довольно непросто.

В нашей статье мы опишем ключевые особенности таких инструментов, приведем рекомендации по выбору пильных полотен, а также опишем методику устранения неисправностей и ухода за пилами.

Стальная полоса с острыми зубьями может распилить даже самое большое бревно

Рекомендации по выбору

Форма зуба

Схема устройства пилы

Ленточная пила представляет собой конструкцию, у которой в качестве режущего элемента выступает сваренное в кольцо полотно из закаленной стали. Полотно надевается на шкивы и двигается с большой скоростью, пропиливая ровные и глубокие линии и позволяя обрабатывать даже самые крупные заготовки, вплоть до бревен диаметром более метра.

С другой стороны, использование ленточных пил оправдано и в том случае, если нам необходимо выполнить тонкий пропил в точно определенном месте. Естественно, для этой цели используются более компактные устройства, но работают они по тому же принципу.

Основные параметры полотна

Поскольку при работе полотно пилы испытывает достаточно серьезные нагрузки, очень важно подобрать все его параметры таким образом, чтобы они максимально соответствовали поставленным задачам. Ниже мы рассмотрим их, и начнем с самого главного — формы пильного зуба.

Если полотно для лучковой пилы по дереву обычно снабжается простыми треугольными зубьями, то для ленточных деталей ситуация будет несколько иной.

Поскольку для разных материалов нужно прилагать разное усилие на режущую кромку, производители выпускают несколько форм зуба пилы:

Зубья для обработки древесины

  • N — достаточно распространённая конфигурация, которая характеризуется нулевым передним углом. При резке дерева используется довольно редко, чаще всего применяется при обработке металла и других материалов, дающих мелкую стружку.
  • WM – зуб, который используется на узких полотнах (до 50 мм) отличается высокой универсальностью, неплохо пилит как мягкую, так и твердую древесину.
  • AV – используется для обработки твердого дерева, для распиливания мерзлых бревен, а также для работы поперек волокон.
  • NV – хорошо работает с древесиной высокой и средней твердости, обеспечивает высокую чистоту реза. Применяется в основном на узких пилах, используемых для фигурной распиловки (30 мм и менее).
  • PV – демонстрирует высокую эффективность при работе по мягкому дереву, отличается значительной производительностью. Зубьями типа PV обычно комплектуют широкие промышленные пилы.
  • NU — идеален для распиловки мягких пород, поскольку большая впадина отличается значительной вместимостью и хорошо накапливает опилки.

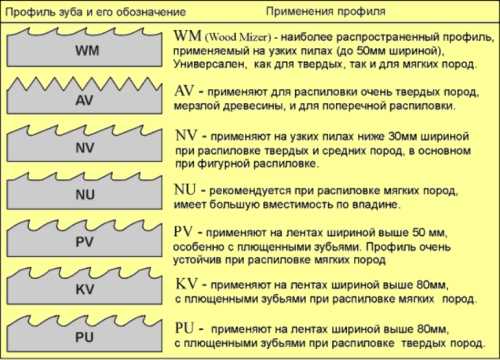

Фото полотен с зубом разной формы

Обратите внимание!
В продаже также можно найти модели, оснащенные зубьями с твёрдосплавной напайкой, формирующей режущую кромку.
Их главными особенностями являются более чистый рез, значительный срок службы и крайне усложненная заточка.

Естественно, эти лишь часть общей классификации. Существуют также конфигурации зубьев, используемые только в промышленных моделях, а также варианты, ориентированные на обработку металла. Некоторые из них будут показаны на иллюстрациях к данной статье.

Разводка зубьев

Чтобы полотно пилило, зубья на нем необходимо развести, т.е. отклонить в разные стороны от центральной оси. Делается это для того, чтобы материал, который зубья извлекают из заготовки, не застревал во впадинах, а мог относительно свободно высыпаться.

Варианты разводок

Существует несколько типов разводки:

  • Классическая: один зуб наклонен влево, один вправо и т.д. Отличается универсальностью, хорошо работает при контурном пропиле.
  • Зачищающая: один зуб влево, один в право, один прямо. Обеспечивает быстрое и точное пиление.
  • Комбинированная: сочетает в себе классическую и зачищающую разводки, также повышает качество пропила на достаточно толстых деталях.
  • Волновая: зубья отклоняются от оси каждый на свой угол, формируя волнистый профиль. Пилы с волновой разводкой лучше всего использовать при обработке фанеры и других листовых материалов.

Ширина пилы

Следующее, на что нужно обращать внимание – это ширина самого полотна. Этот параметр измеряют от кончика самого высокого зуба до задней кромки пилы и определяет, насколько качественно и надежно будет служить изделие.

Чем шире полотно, тем легче оно будет проходить древесину и тем большим будет его ресурс. С другой стороны, более узкие разновидности позволяют делать фигурные вырезы из дерева. Зависимость допустимого радиуса пропила и ширины изделия показана в таблице ниже.

Ширина полотна, дюймыМинимальный радиус реза, дюймы
17
3/45 — 5 1/2
5/84
1/22 – 2 1/2
3/81 1/2
1/45/8
1/83/16

Обратите внимание!
Для облегчения подбора изделий все размеры приводятся так же, как и у большинства производителей ленточных пил — в дюймах.
На иллюстрации также приводится метрический вариант.

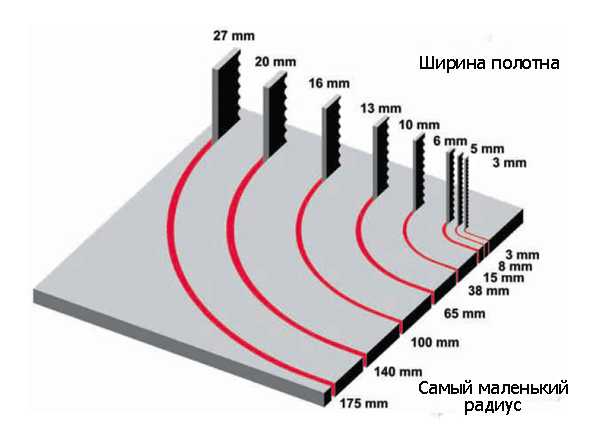

Схема соотношения ширина/радиус в метрических единицах

Если же говорить в общем, то специалисты рекомендуют выбирать полотно с наибольшей шириной, подходящей для вашего станка. При выполнении большинства работ такая деталь обеспечит максимальную производительность.

Другие параметры

Есть еще два фактора, которые определяют, насколько качественно будет работать изделие.

Это шаг зубьев и толщина полотна.

Схема, демонстрирующая шаг полотна

  • Шаг зуба — это количество режущих кромок, расположенных на одном дюйме. Эта величина условно обозначается TPI (teeth per inch (англ.) — зубьев на дюйм). Выделяют модели с постоянным и переменным шагом (см. схему).
  • Чем толще материал, тем меньше должен быть TPI: например, для бревен и досок достаточно пилы с TPI 2 -3, в то время как тонкую фанеру или пластик нужно обрабатывать моделями, у которых TPI составляет от 8 до 32.

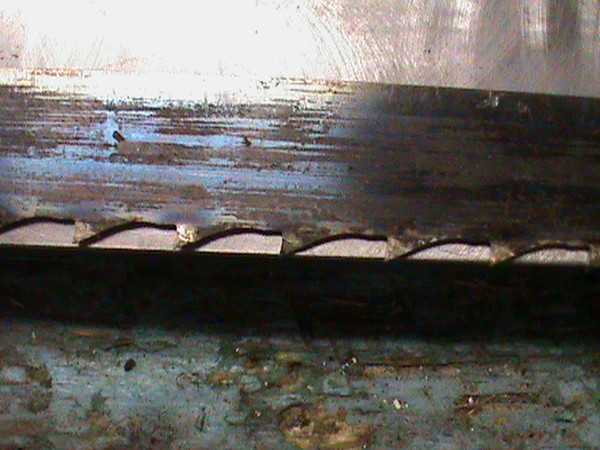

Чем толще стальная полоса, тем она прочнее

  • Не менее важна и толщина самого полотна. Чем тоньше будет используемый для этого металл, тем тоньше будет линия реза, но в то же время тем менее устойчивым к нагрузке будет инструмент.

Вот почему для распиловки крупных деталей используются пилы 0,9 – 1,5 мм, а для фигурной резки или работы с фанерой оптимальным выбором будут ленточные полотна по дереву 0 5 — 0,6 мм.

Как видите, выбирать изделие нужно с учетом всех особенностей его использования, начиная от марки пильного станка и заканчивая тем, какой материал вы планируете обрабатывать. Однако даже в случае правильного выбора долгий срок службы инструмента нам не гарантирован, ведь ленточные пилы требуют еще и эффективного ухода.

Заточка и ремонт

Ключевые неисправности

Высокая сложность конструкции ленточной пилы предполагает, что эксплуатировать ее будут достаточно бережно. Но даже при самом ответственном подходе и соблюдении всех правил настройки рано или поздно в работе устройства будут возникать сбои.

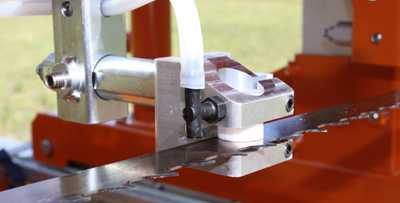

От точности выставления направляющих зависит качество работы

В таблице ниже мы приведем перечень основных неполадок, а также опишем вероятные причины, которые могут эти неполадки вызывать:

Неисправность или дефектВозможные причины
Избыточный нагрев полотна при пилении
  • Слишком быстрая подача заготовки под пилу.
  • Установка направляющих вплотную к движущемуся полотну.
  • Попеременная обработка заготовок разной плотности или деталей, изготовленных из разных пород дерева.
Волнообразная линия распила
  • Смещение заготовки вследствие недостаточно плотной фиксации.
  • Слишком быстрая подача заготовки.
  • Неправильный выбор силы натяжения пильного полотна.
  • Неправильный подбор полотна (слишком мелкие или слишком крупные зубья).
  • Затупившиеся режущие кромки.
Увод полотна в сторону при врезании/пилении
  • Неправильная установка направляющих.
  • Слишком слабое натяжение пильного полотна.
  • Избыточный зазор между режущим элементом и направляющими.
Вибрация пильной части
  • Неправильная регулировка опор станка.

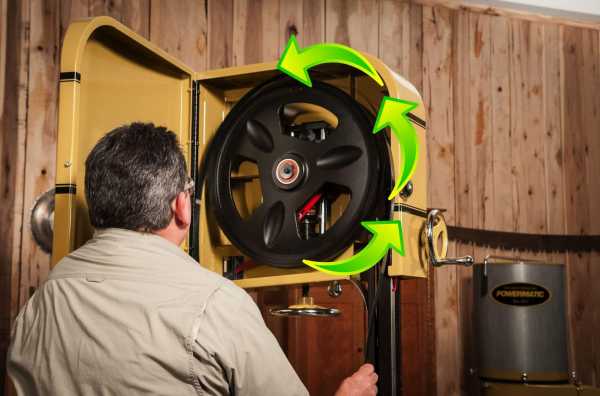

  • Разбалансировка шкивов.
Биение пильного полотна
  • Загрязнение шкива или его неправильная регулировка.
  • Дефекты спинки пильного полотна.
Разрыв режущего элемента
  • Недостаточная острота зубьев.
  • Неправильная заточка или нарушение правил выбора межзубного расстояния.
  • Ошибки при подборе формы зуба пилы в соответствии с обрабатываемым материалом.
  • Несоосное расположение шкивов.
  • Зажим движущейся ленты направляющими при их смещении.
  • Излишняя вибрация станка, вызванная неправильной регулировкой выравнивающих опор.
  • Металлические включения в распиливаемой заготовке.

Нужно отметить, что все эти неполадки могут встречаться даже у опытных мастеров. Все дело в том, что в процессе работы настройка станка постепенно сбивается, потому желательно перед выполнением операции проконтролировать положение основных элементов и выполнить хотя бы один холостой пуск.

Использование затупленного инструмента часто ведет к разрыву

Что касается устранения неисправностей, то в ряде случаев с задачей можно справиться своими руками. И если для выставления направляющих или регулировки опор достаточно будет следовать рекомендациям производителя, указанным в инструкции к ленточной пиле, то процесс заточки полотна представляет определенную сложность.

Как правильно точить полотно

Если говорить о заточке, то мастера, которые используют ленточные пилы на постоянной основе, практикуют три подхода:

Полностью сработавшиеся зубья. Восстановлению не подлежат.

  1. Полотно используется до тех пор, пока не начинает подавать признаки снижения остроты, после чего демонтируется и заменяется новым. Восстановление кромки не проводится, поскольку в этом случае используются изделия из низкокачественной стали, которая не допускает заточку. Примером подобных деталей являются полотна фирмы Morze (США) – цена их такова, что они вполне могут рассматриваться как одноразовые.

Обратите внимание!
Для расчета экономической эффективности следует учесть, что усредненный напил при этом составляет от 10 до 15 кубометров.

  1. Полотно используется до тех пор, пока не начинает выдавать дефекты на распиле, после чего снимается со станка и затачивается заново. Минусом такого подхода является сильная выработка зубьев, что при заточке машинным способом приводит к изменению их геометрии. Как следствие, полотно раньше выходит из строя.
  2. Полотно используют в течение определенного времени (на крупных производствах около часа, в небольших мастерских — до суток), после чего снимают и отправляют на заточку. При этом восстановление режущих кромок минимально меняет геометрию зубьев, что позволяет довести напил до 80 кубометров.

Станок для автоматической заточки пилы

Сам процесс заточки также может быть организован двумя способами:

  • Полнопрофильная обработка. Возможна только при использовании заточного станка с кругом, подобранным специально под конфигурацию зубьев пилы. При автоматическом движении ленты абразивные части проходят весь профиль зуба, качественно восстанавливая режущую кромку.
  • Заточка граней. При этом пильная лента обрабатывается практически так же, как и полотно для сабельной пилы по дереву. Вручную или на полуавтоматическом станке с помощью плоского круга только внешняя или и внешняя и внутренняя поверхности каждого зуба стачиваются до получения острой кромки.

Обратите внимание!
Все заточные работы нужно выполнять в перчатках, с обязательной защитой глаз.

Процесс восстановления режущей кромки зубьев


На крупных производствах предпочтительнее использовать первый способ, но если вы применяете ленточную пилу дома и делаете это эпизодически, то куда проще подправить режущую часть с помощью электрогравера для деревянный поверхностей или заточного станка, чтобы снова получить работоспособный инструмент.

Заключение

Несмотря на то, что ленточные пилы для дерева несколько уступают по популярности дисковым и сабельным разновидностям, приведенная выше инструкция по выбору будет полезной не только профессионалам в области деревообработки. Оценить перспективы использования таких инструментов в быту и получить более подробные рекомендации вы сможете, просмотрев видео в этой статье.

rubankom.com

Выбор ленточной пилы по дереву


Содержание статьи:

Низкое качество распиленной доски непременно огорчит домашнего мастера. А в бизнесе такие доски обернутся целым ворохом проблем. Это и потеря денег, и разрыв договоров с потребителем, и возврат товара.  Чтобы подобные проблемы не стали вашими личными, нужно всего лишь знать ответ на вопрос, как выбрать ленточную пилу хорошего качества.
Ленточная пила — замкнутая в круг металлическая полоса с зубьями на одной стороне, установленная на шкивах. Оснащена массивной станиной. Ленточнопильный станок для дерева имеет вертикальное расположение пилы. Пильное полотно натянуто между верхним и нижним шкивом. Ленточные пилы по дереву применяют для прямых, фигурных и косых распилов.  Характерная черта вертикальной пилы – высокая скорость движения полотна за счет вращения шкивов. Это позволяет качественно пилить мягкие материалы. Имеются в виду древесина всех пород, пластик, фанера, древесно-стружечные плиты.
Приобрести ленточнопильный станок по дереву – первейшая задача любого распиловщика. И того, кто занимается небольшими ремонтами и стройками, и того, чей бизнес устоялся и объем производства уже достаточно большой.
Качественная ленточная пила должна давать на выходе гладкую и ровную доску. Никаких «волн», «нырков» и кривизны. В идеале она будет пилить долго и производительно. Пройдет весь жизненный цикл без поломок и разрывов. Затачивать такую пилу нужно редко. Если возникнет потребность в заточке, то этот процесс должен происходить легко и просто, с помощью автоматического устройства.
Мы расскажем вам, как выбрать ленточную пилу по дереву, чтобы она соответствовала указанным выше критериям.

ПРЕИМУЩЕСТВА ЛЕНТОЧНОЙ ПИЛЫ


Почему ленточная пила лучше, чем лобзик, дисковая пила или цепная пила?

  • Конструкция ленточной пилы по дереву такова, что вся мощность мотора уходит на пиление. Сопротивление и трение отсутствует. Поэтому ее производительность на 30% выше, чем у другой режущей техники.
  • Пильная лента долговечна. Она реже тупится и разрывается, чем цепь или диск.
  • Торцевание и подрезка после работы ленточной пилы по дереву не нужны. Это экономит время и деньги.
  • Ленточнопильные станки оснащаются асинхронными моторами. Они приводят в движение ременную передачу. Это устоявшаяся и самая надежная конструкция.
  • Ленточная пила по дереву лучше лобзика. Она не способна к «вихляниям» и отклонением от линии реза.
  • Ленточнопильный станок по дереву – один из самых безопасных инструментов. Заготовку не нужно удерживать руками. Достаточно направить ее по упору. Если цепная пила может сорваться, то ленточная закреплена очень надежно.

Преимущества ленточнопильного станка по дереву понятны. Теперь рассмотрим, какие критерии важны при выборе ленточной пилы.

МОЩНОСТЬ


Мощность ленточной пилы определяет класс техники: бытовой, полупрофессиональный и профессиональный. Чем выше мощность, тем лучше производительность. Но следует учесть, что двигатель высокой мощности потребляет много электроэнергии.
Чтобы не ошибиться с мощностью, определите объемы планируемых работ. Исходя из них, можно выбрать ленточную пилу из таких классов:
Малогабаритные ленточные пилы -  для бытового использования. Мощность от 350 Вт до 1кВт. Работают от обычной сети 220В. Они зачастую настольные (портативные). Можно прикрутить шурупами на стол или верстак. Малошумные. С помощью таких пил нарезают заготовки или делают мебель своими руками. Маломощная ленточная пила компактна, экономна. Но твердые породы дерева (дуб, граб, орех) она не распилит.
Полупрофессиональные ленточные пилы предназначены для небольших предприятиях и в мастерских. Рассчитаны на длительное использование. Они больше по размеру, выдерживают высокие нагрузки. Пилят твердые породы. Обрабатывают габаритные заготовки. Их мощность в диапазоне от 1 кВт до 3кВт. Производительность – самая оптимальная. По максимуму достигает 10 м3 за смену. Этот вариант пилы может использоваться и в домашних условиях.
Профессиональные ленточнопильные станки устанавливаются на промышленных предприятиях. В основном они требуют трехфазной электрической сети 380Вт. Могут пилить толстые и длинные брусья. Им «по зубам» дерево любой твердости, даже мерзлые бревна.

ПАРАМЕТРЫ РЕЗА

В ленточных пилах важным показателем является глубина пропила. Она показывает, какой толщины деталь разрежет инструмент. Этот параметр у разных ленточных пил может быть от 8 до 50 см. Зависит напрямую от мощности двигателя. Понятно, что бытовые пилы пилят не так глубоко, как профессиональные.
Есть еще параметр ширина пропила. Его значение влияет на максимально допустимую ширину доски для распила. У ленточных пил для частного пользования ширина пропила от 190 до 300-400 мм. Профессиональные ленточнопильные станки могут распилить полуметровую доску и даже заготовку шириной 610мм.


Пильное полотно: материал, размеры и зубья
Ключевой момент выбора ленточной пилы - правильный подбор пильного полотна.

  • Материал. Лучшее полотно для ленточных пил -  из углеродной стали.  Оно проходит термообработку и становится очень твердым и выносливым. В этом плане стоит обратить внимание на американские ленточные пилы. Они считаются лучшими в производстве.
  • Длина и ширина. От них зависят параметры реза. Чем длиннее и шире, тем более габаритные заготовки можно пропилить. И тем больше скорость работы. Но для домашних работ, особенно для фигурных и косых распилов, лучше выбирать средние параметры длины.
  • Зубья пилы. Качество и заточка их должны быть идеальными. Ведь они влияют на гладкость распила. Чем больше зубьев у ленточной пилы, тем ровнее будет рез. Важный нюанс при выборе – шаг зуба. Для хорошей работы ленточной пилы количество зубьев должно быть кратно трем. Идет поочередная разводка зубьев: вправо, влево, прямо. Оптимальным вариантом считается 210 зубьев c шагом ¾” или 180 зубьев с шагом 7/8.

Если у ленточной пилы есть не кратные 3-м зубья, то возможны дефекты при пропиле.

СКОРОСТЬ ПИЛЬНОГО ПОЛОТНА


У ленточных пил по дереву может быть установлена коробка передач скоростей. Возможность выбора скоростей – лучше, чем ленточная пила с одной скоростью. Несколько скоростей позволяют качественно производить распилы древесины разной твердости. Чем мягче дерево, тем выше устанавливается скорость распила. В основном эта функция установлена на полупрофессиональных и профессиональных ленточных пилах.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

Для повышения комфорта при работе с ленточной пилой, многие производители устанавливают дополнительные опции. Их наличие немного повышает цену инструмента. Зато взамен вы получаете удобство и комфорт. Различные дополнительные функции являются приоритетом при выборе, какая ленточная пила лучше. К ним относятся:

  • Функция быстрой натяжки полотна. Экономит время и силы. Не требует дополнительных инструментов.
  • Наличие миллиметровой шкалы. Повышает точность пропила.
  • Количество упоров. Несколько упоров дает возможность обрабатывать заготовки намного точнее.
  • Наклон и поворот стола. Очень важны при косых (на 45 градусов) и фигурных распилах.
  • Подсветка рабочей зоны. Удобно. Не нужно устанавливать дополнительное освещение.


Выбрать и приобрести ленточную пилу для дерева удобнее всего в нашем интернет-магазине С торгом. У нас вы можете прочесть все характеристики, отзывы покупателей о ленточных пилах разных производителей. Наши специалисты дадут дельные советы по выбору ленточнопильного станка по дереву. А информации, как известно, много не бывает. Она нужна для выбора ленточной пилы с оптимальными параметрами и функциями.

storgom.ua

Полотно для ленточной пилы по дереву B2735Ih2030 Wood-Mizer (США)

Как изготавливаются пилы DoubleHard

Стоит упомянуть о том, что ленточные пилы этой серии производятся в США компанией Wood-Mizer по особой технологии. Кроме того, что для изготовления используют высококачественную сталь, так и каждый зубчик отличается при использовании особенной технологии. Индукционный способ закалки влияет на длительность работы пилы в будущем. Закаленные зубья служат намного дольше, дополнительная тому причина – это уникальный стальной сплав.

Первичное сырье поступает на европейский завод Wood-Mizer из США, после чего и начинается изготовление. В Польше первичный продукт переплавляют, выливают ленту и с помощью технологии Induction Hardened производят зубья, которые в итоге разводятся и затачиваются. Готовый материал передается от завода представительству, которое уже согласно требованиям клиента разрезает и сваривает ленту необходимого размера.

Технические параметры

  1. профиль 10/30 – это самый популярный профиль зуба, который подходит для пиления как твердых, так и мягких пород;
  2. профиль 13/29 – разработан специально для распила мягких пород; с этим профилем можно увеличить скорость пиления на 10%;
  3. профиль 9/29 предназначен для распила твердой и мерзлой древесины;
  4. профиль 4/32 используется при пиления сверхтвердых пород и сухой древесины;
  5. профиль 7/34 - для трудных в пилении тропических видов древесины с повышенным содержанием кремния.

Каждый профиль предназначен для отдельного типа древесины и погодных условий, начиная от мягких волокнистых пород в условиях тропического климата, заканчивая твердыми и сухими замерзшими деревьями. Использование правильного профиля гарантирует увеличение скорости распила до 10 %. Каждый профиль может быть различной длины и ширины для применения на станках любого производителя. Под каждую пилораму или станок можно использовать ленточную пилу с разным количеством рабочих зубьев.


Производитель: Wood-Mizer

Родина бренда: США

Страна изготовления:

Ширина пилы, мм 35
Толщина пилы, мм 1,07
Шаг зубьев, мм 22,22
Подготовка зуба ROH
Тип стали Высокоуглеродистая

Отзывы о Полотне для ленточной пилы по дереву B2735Ih2030


Пока нет отзывов на данный товар.


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

можно ли сделать своими руками

Содержание статьи

Итак, что такое ленточная пила по дереву и как она работает? Люди задумались о том, как обрабатывать бревна очень много лет назад. О древних способах говорить не будем, а поговорим о некоторых популярных методах. Ленточные пилы по дереву — это спец. полотна с насечением в виде зубцов, которые скреплены в виде кольца, одеты на шкивы, крутятся с огромными скоростями, пилят бревна, которые не смогли пропилить пилы. Ленточная пила может быть узкого типа и широкого типа.

Виды профилей ленточных пил

Что нужно знать о ленточной пиле

Каким будет распил дерева, зависит от того, какую форму имеет зубец оборудования. Именно зубец ленточной пилы показывает тип распила. Чему же отдать предпочтение? Пила с узкой лентой стоит недорого и ею очень просто пользоваться. Смысл заключается в том, что зуб не может быть высотой не больше 20% от ширины полотна, иначе сталь от сильной нагрузки разорвется, как бумажный лист. Какого шага и высоты зубья, определяет площадь впадины. Потому как если опилки не будут выноситься, а будут скапливаться в пропиле, то пила заклинит и засориться опилками. На практике есть определение высоты зуба, и она равняется не меньше 5 мм. И, соответственно, шириной полотно должно быть менее 25 миллиметров. Узкая пила, которая порвалась, встречается часто. Широкие пилы рвутся очень редко. На таких пилах могут появиться трещины, и связано это с неправильно подобранными размерами, регулированием. А вот чтобы разорвать такую пилу это еще надо потрудиться. Трещины могут быть:

  • во впадинах зубьев;
  • в центральной части пилы;
  • на кромке в задней части.

Наиболее часто встречаются дефекты во впадинах зубцов ленточного оборудования. Возникают дефекты в процессе работы пилы. Из-за дефектов такая пила делает неровный пропил дерева. Как же не допустить образование дефектов? На узких пилах делают разгиб зубцов. Разводка проводится так: 1-ый зубец влево, 2-ой вправо, 3-ий прямо и опять: влево, вправо, прямо. В данном случае пил проводят левый и правый зубцы, а прямой занимается уборкой опилок.

Лучшим считается работа пилы с уборкой опила на 100%, а узкая пила убирает на 30%, потому как высота зубцов у такого типа пил невысокая. Из вышесказанного можно сделать вывод, что скорость работы узкой пилы ниже, так как вынос опила низкий, и замедляет пил. Кроме того, узкая пила не имеет тело стабилизации и поэтому застревает и расшатывается в пропиле, из-за чего происходит разрыв. И тут уже опять понадобится ремонтировать и варить. Вывод однозначен, широкая ленточная пила для дерева все-таки лучший вариант. Единственное, что можно предпринять — это увеличить ширину стального полотна. Отношение не должно превышать 20 к 80. Зубцы можно сплющить на кончике, тем самым создав уширение в пропиле. Также можно наплавить стеллит. После этого зубцы гарантированно будут работать на все сто. Если сделан стеллит, то разводку делать не надо.

Следует сказать и о том, что каков будет пил, влияет и качество древесины. Дерево должно быть чистым, с минимальным количеством сучков. Широкая пила отлично работает с любой шириной бревна. Большие скорости для нее не проблема. В широких ленточных пилах настройка зубцов может проводиться более тонко. Также может меняться ширина, угол, толщина пропила. Благодаря этому выход продукции можно повысить до 25 %. Узкая ленточная пила делается с более дешевым оборудованием, более просто собирается. Это своего рода относительный плюс в копилку узких пил.

Ручная пила

Узкая пила нагревается во время работы полностью, а у широкой пилы нагревается только часть лезвия, которая пилит, из-за этого порой может возникать волна в месте пропила.

Поэтому широкую пилу надо натягивать гораздо сильнее, чем узкую. Конструкция широкой пилы более сложная, что, естественно, отражается на стоимости. Кроме того, на широкой ленточной пиле очень непросто работать, надо иметь ряд определенных навыков и знаний. Хороший, налаженный станок с широкой ленточной пилой даст большие объемы выработки.

Для того чтобы пиление было продуктивным требуется:

  • станочное оборудование с широкой ленточной пилой;
  • опытный оператор;
  • высокого качества подготовленное оборудование;
  • человек ответственный за заточку;
  • механизм для заточки;
  • обслуживающий персонал.
Станок для ленточной пилы

Ленточными пилами можно пилить оперативно и качественно. Однако надо соблюдать ряд правил. Перед использованием ознакомиться с оборудованием, ухаживать за оборудованием, чистить и смазывать, вовремя проверять и обслуживать. Если финансов нет, то станок можно сделать самостоятельно. Обладая навыками, деталями и специальным оборудованием, следуя схеме, можно попробовать собрать ленточную пилу своими руками. Конечно, самостоятельно собранный станок не будет обладать супер скоростью, но как говорится: не спеша, можно выполнить поставленные задачи по пилению очень даже хорошо и продуктивно.

Самодельная ленточная пила

При наличии опыта и нужного оборудования ленточную пилу можно сделать своими руками. Самодельная ленточная пила — это вполне реально. Однако дело это не такое простое и для решения поставленной задачи придется потрудиться. Организационный процесс состоит в следующем:

  • необходимо выделить участок размерами до 18 кв. м;
  • необходимо подготовить надежное крепкое основание под станок, деревянное не подойдет;
  • следует понять специфику механизма регулирования, иначе все доски будут одинаковыми по толщине;
  • необходимо отладить механизм, изучить метод затачивания и разведения зубцов пилы;
  • надо провести все мероприятия по технике безопасности;
  • естественно, нужен аппарат для сварки, перфоратор и другие инструменты.

Общие моменты по конструированию ленточной пилы по дереву

Механизм пилы неподвижен и зафиксирован. Заготовка, которая режет, устраивается на тележке, которая двигается при помощи рук. Располагаться инструмент может в любом положении. Настраивается самодельная ленточная пила в зависимости от того, что предстоит пилить, будет это бревно или распил на доски. Из материала лучше применять металл и двигатель, мощность которого не менее 3 Вт. Чертежи сборки можно рассмотреть ниже.

Порядок сборки ленточной пилы для дерева

Для начала следует собрать стол. Размер стола и каркаса подбираются произвольно. В качестве штанги используется швеллер, который подготовлен для сборки всех элементов. Штанга крепится уголком, так называемой сороковкой. Далее крепятся шкивы.

Шкивы должны быть одинакового размера, а шкив, расположенный наверху, обязательно должен быть накрыт защитным чехлом.

Демпфер, который погашает колебания, его коэффициент передачи должен быть 1, так как шкивы одинаковых размеров. В качестве направляющей используется уголок. Благодаря вырезам и пазам появляется возможность регулирования. Лента имеет особое значение, и лучше конечно купить ее в магазине. Однако если нет возможности покупать, то ленту возможно вырезать из стали. Толщина полотна зависит от древесины, которую планируется резать. Мягкая древесина до 0.4, плотная 0.8. На стальном полотне следует нарезать зубцы и скрутить полотно в кольцо. Далее следует нарезать и наточить зубцы. Далее проводится натягивание.

Ленточная пила из дрели

В качестве заключения

Надо помнить, что все элементы, которые двигаются, должны устанавливаться на подшипники и валы. Подборка проводится по имеющемуся у мастера чертежу.

chudesniydom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
