Пистолет дробеструйный – какой выбрать и можно ли изготовить самостоятельно

alexxlab | 21.07.2020 | 0 | Вопросы и ответы

какой выбрать и можно ли изготовить самостоятельно

Для того чтобы очистить загрязнённую поверхность, удалить с неё пыль, копоть или ржавчину, остатки краски или лака, используют разные способы очистки. Зачистка производится с помощью влажной или сухой тряпки, губки или наждачной бумаги, металлической щётки или напильника. Но обработка с помощью указанных средств часто оставляет царапины на очищаемой поверхности. Чтобы такого не случилось, применяют другие, более щадящие методы обработки, одной из которых является пескоструйная.

Кроме того, этот естественный природный материал отлично шлифует поверхность. Такой способ используют для очистки стен от штукатурки, краски, для придания стенам шероховатости, и при проведении других отделочных работ.

Пескоструйная обработка, как следует из названия — это очистка подвергающейся воздействию поверхности с помощью песка. При этом такое природное абразивное вещество не только очищает поверхность, но одновременно ещё и шлифует её. При этом методе песок с высокой скоростью подаётся на очищаемый объект под воздействием сжатого воздуха.

Применение технологии

Обработка с использованием песка применяется для следующих целей.

  1. Обработка металлических изделий для устранения ржавчины или остатков краски перед нанесением на поверхность элементов конструкции антикоррозионных покрытий и других защитных средств.
  2. Шлифовка поверхности деревянных, каменных, пластмассовых, керамических или металлических заготовок, деталей или готовых изделий для последующего нанесения на них декоративного покрытия.
  3. Нанесение надписей и рисунков на предметы быта или мебель.
  4. Матирование стекла. Используется при обработке зеркал для придания им непрозрачного эффекта, для нанесения узоров на стекло (художественное матирование). Этот метод применяется и для декорирования стеклянных поверхностей посуды, обработки оконных стёкол, панелей душевых кабин. Применяется на производстве.
  5. Реставрация предметов декоративного искусства или других изделий.
  6. Обезжиривание металлических деталей перед их последующим покрытием лаком или краской.
  7. Обработка стен с целью придания им эффекта шероховатости поверхности.
  8. Придание деревянным изделиям эффекта состаривания. Применяется при обработке мебели, предметов интерьера, элементов декора: шкатулок, статуэток, коробов, ящиков.
  9. Шлифовка деталей автомобилей и поверхностное очищение кузова от грязи и коррозии для последующей обработки.

Сферы промышленности

Пескоструйная обработка используется в различных промышленных отраслях и сферах:

  • строительной — для создания фактурной поверхности стен. С помощью пескоструйного оборудования очищают кирпичные кладки, обрабатывают деревянные поверхности;
  • приборостроительной — для обработки заготовок и их очистки;
  • арматурной;
  • автомобильной;
  • металлургической и других отраслях.

Для проведения такой обработки применяются разные средства, одним из которых является пескоструйный пистолет.

Принцип действия

Такое оборудование различается в зависимости от его формы и конструкции, мощности, выполняемых функций и способа работы.

Принцип действия пескоструйных пистолетов любых моделей несложен: очистка подвергаемой обработке поверхности происходит под действием мощной узконаправленной струи из песка, которая направляется на очищаемую поверхность под действием силы давления сжатого воздуха силой в несколько атмосфер. В результате таких действий

с поверхности удаляется лишний слой.

В качестве абразивного материала для пистолетов используется кварцевый песок, обработанный специальным способом.

Пистолеты для пескоструя применяют при проведении авторемонтных работ, используют в стекольной и строительной промышленности, применяют практически во всех отраслях производства.

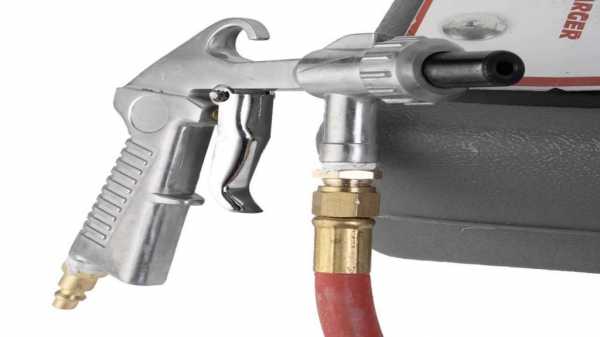

Устройство пескоструйных пистолетов

Стандартный пистолет состоит из частей:

  • ёмкость для песка;
  • компрессор;
  • соплодержатель;
  • сопло;
  • регулятор подачи песка;
  • абразивостойкий рукав.

Соплодержатель, сопло и рукав составляют тело пистолета, при помощи которого происходит распыление абразивного вещества.

Конструктивные особенности той или иной модели пистолета могут изменяться.

Некоторые модели имеют пульт дистанционного управления, с помощью которого удобно выполнять работу по очистке поверхности, находясь от неё на некотором расстоянии. Такие приборы стоят дороже моделей с ручным управлением.

Вместительность бака для песка составляет от 25 до 300 и более литров. Чем больше эта цифра, тем больше абразивного вещества поместится в бак, тем более долгое время прибор может быть использован. Аппараты с большим объёмом бака имеют и большую мощность, стоят дороже.

Содержащийся в ёмкости песок поступает в пистолет через шланг. Струя сжатого воздуха образуется при помощи компрессора для пескоструя. Благодаря ему абразивный порошок вырывается из дула пистолета наружу. Скорость увеличивается при прохождении вещества через абразивостойкий рукав. Таким образом, частицы абразивного порошка получают скорость, достаточную для обработки поверхности путём многократного ударения материала о покрытие.

Виды пескоструев

Такие устройства можно разделить на несколько видов в соответствии с их функциональными особенностями.

  1. Баковые. По своей конструкции они сходны с обыкновенными краскопультами. Бачок таких устройств наполняется не краской, а мелкозернистым песком. Пистолеты такой конструкции довольно тяжёлые за счёт веса ёмкости для песка. Применяются подобные модели пескоструйных пистолетов в автомастерских для очистки кузовных и других поверхностей автомобилей.
  2. Шланговые. Имеют в своей конструкции два шланга. Один из них используется для подвода сжатого воздуха, а второй для подачи абразивного вещества. Такие устройства подходят для проведения работ в строительстве, а также для матирования стекла промышленным методом.
  3. Камерные. Такие пистолеты предназначены для всевозможной обработки небольших поверхностей стеклянных, керамических или металлических изделий, помещаемых в специальную изолированную пескоструйную ёмкость — камеру. Её размеры определяются формой и параметрами таких устройств.
  4. Бескамерные. Остальные пистолеты для пескоструя относятся к аппаратам открытого типа, не имеющим камеру в своём составе.

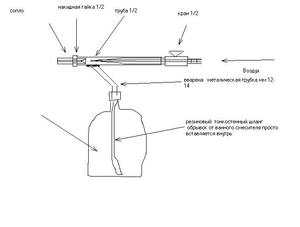

Самодельные пистолеты

Такие устройства изготавливаются в домашних условиях. По своим конструктивным особенностям относятся к баковым пескоструйным пистолетам, в качестве бака для хранения абразивного порошка в них используется обыкновенная бутылка из пластика.

Самыми важными частями пескоструя являются распылительный наконечник и сопло. Они должны быть выполнены из самого прочного материала, так как подвергаются самому сильному воздействию абразивного порошка и давлению сжатого воздуха.

Керамические и чугунные детали быстро выходят из строя при таком воздействии и могут быть применены непродолжительное время, так как такие материалы не являются износостойкими. Для того чтобы пистолет был использован как можно дольше, лучше отдать предпочтение моделям, у которых сопло изготовлено из вольфрама, или выбрать боровые детали.

Наконечники также не являются очень прочными элементами конструкции и также часто изнашиваются даже у пескоструйных устройств, выполненных промышленным способом. Поэтому самым лучшим решением будет покупка наконечников в специализированных отделах магазинов или на строительных рынках.

Сам корпус для пескоструя должен быть изготовлен под размеры сопла. Затем к нему прикрепляется рукоятка, к которой приделаны два штуцера. Один из них расположен сверху. Он будет нужен для пластиковой бутылки с песком. Второй штуцер должен быть присоединён к компрессору, который также нужно приобрести. В качестве корпуса самодельного пистолета для пескоструя часто используется водопроводный тройник.

Компрессор для пистолета должен быть оснащён ресивером, который будет обеспечивать равномерную подачу воздушной струи воздуха под действием стабильного давления. Мощность компрессора зависит от того, какую поверхность планируется подвергнуть обработке. Для бетонных и металлических поверхностей потребуется большая мощность компрессора, а для деревянных поверхностей меньшая.

Нельзя использовать обычный речной песок в качестве материала для пистолета. Даже если его тщательно промыть и просеять, добиться нужного качества абразива не удастся в домашних условиях, так как самодельный пескоструйный аппарат быстро придёт в негодность. Кроме того, обрабатываемая с его помощью поверхность тоже не будет отличаться хорошим качеством. Поэтому, чтобы не случилось преждевременного выхода из строя аппарата и для соблюдения технологии обработки, лучше всего покупать требующийся абразивный материал в специализированном магазине. Стоимость такого песка не потребует больших денежных затрат.

Неважно, какой пистолет для пескоструя будет выбран — самодельный или изготовленный на производстве. Главное, чтобы он прекрасно справлялся со своими функциями, позволяя добиться наилучших результатов.

Достоинства и недостатки

К основным достоинствам пескоструйных аппаратов такого типа можно отнести следующие.

  1. Разнообразие ценового диапазона стоимости пистолетов. Можно приобрести простые бюджетные модели класса эконом, а можно выбрать дорогие пистолеты, использующиеся для декорирования стеклянных поверхностей и матирования зеркал.
  2. Небольшие размеры инструментов. Пескоструи выпускаются разных размеров и форм. Можно выбрать такие конструкции, благодаря малому размеру которых можно выполнять работы по очистке поверхности на труднодоступных местах и в ограниченных помещениях.
  3. Простота конструкции. Эти пистолеты можно самостоятельно собрать в домашних условиях.
  4. Простота эксплуатации. Пескоструем легко управлять. Он приходит в движение благодаря пульту управления или при нажатии на курок.
  5. Модели пескоструя можно собрать самостоятельно.
  6. Экономия на стоимости очистительных работ и работ по подготовке поверхности для окончательной обработки, производимых традиционными способами.
  7. Экономия времени и трудозатрат. Удаление со стен облупившейся штукатурки или лака с поверхности пола происходит намного быстрее при использовании пескоструйного пистолета, чем производимая вручную работа по очистке.

Минусов использования пескоструйного оборудования не так уж и много. Можно отметить то, что все пистолеты обладают следующими недостатками.

  1. Имеют довольно небольшой срок эксплуатации. При этом ниже всего он будет у бюджетных устройств, по сравнению со сроком функционирования более дорогих моделей.
  2. Устройства отличаются довольно большим уровнем производимого при работе шума. Выполнять обработку поверхности с помощью пескоструя нужно, обязательно используя защитный костюм, шлем и очки, чтобы не нанести вред здоровью.
  3. Образование огромного количества пыли, клубы которой могут нанести значительный вред здоровью находящихся поблизости людей. Кроме того, пыль оседает на поверхностях и предметах, находящихся недалеко от места использования пистолета.
  4. Соблюдая все необходимые меры предосторожности, можно снизить уровень неблагоприятных для здоровья последствий. Убрав или накрыв специальной плёнкой предметы, можно сохранить их от воздействия пыли и уменьшить время, которое будет затрачено на последующую после работы с пескоструем уборку.

Разновидности пескоструйных аппаратов (видео)

После работы с этим устройством все его поверхности нужно очистить, а имеющиеся металлические детали смазать машинным маслом. Благодаря такому уходу пескоструйный аппарат будет работать в течение длительного времени.

tokar.guru

Пескоструйный / дробеструйный пистолет для камеры ZERO BNP

Пескоструйный / дробеструйный пистолет CLEMCO BNP GUN предназначен для работы в камерах (кабинетах) эжекционного типа.

Эргономичная конструкция пистолета ZERO BNP, удобный хват и небольшой вес, позволяют оператору комфортно работать продолжительное время и точно контролировать направление и ход воздушно-абразивной струи. При необходимости во время работы можно быстро заменить сопло без использования специального инструмента, просто руками открутив рифленую гайку.

Пистолет ZERO BNP работает со всеми основными видами абразивов многократного применения: стеклянными шариками, корундом (оксидом алюминия), керамикой и некоторыми фракционными размерами литой и колотой дроби и пр.

В отличии от недорогих пистолетов камера смешивания сжатого воздуха и абразива в пистолете NBP сделана с высокой точностью, что позволяет смеси формироваться в зоне сопла и исключает износ самого пистолета.

Расход воздуха и рабочее давление:

Диаметр сопла, мм

Номер сопла

Расход воздуха, м³/мин,

при рабочем давлении, бар

Абразивное

Воздушное**

3

5,5

7

6

3,2

4

0,4

0,6

0,75

8

4

5

0,6

0,9

1,25

9,5

4,8

6

0,9

1,3

1,75

11

5,6

7

1,1

1,75

2,4

12,5

6,4

8

1,4

2,41

3,2

Материалы сопел:

Керамика

Карбид вольфрама

Карбид бора

Сопла для работы с неагрессивными абразивами: стеклянными шариками, пластиком, керамикой.

Абразивостойкие сопла для работы с любыми видами абразива. Оптимально подходят для применения с минеральными абразивами.

Наиболее устойчивые к износу сопла, отлично подходят для использования агрессивных абразивов, таких как корунд и металлическая колотая дробь.

xn----8sbcejdaf0adk1bgfccbbgxikcy0aj.xn--p1ai

Дробеструйные пистолеты производят очистку под любым углом

Дробеструйная обработка имеет множество сфер применения. Сегодня ее по популярности обходит разве что очистка песком. Для обработки небольших поверхностей, мелких деталей из всего разнообразия дробеструйного оборудования механизмов используется дробеструйный пистолет. Он так же, как и большие аппараты, отлично очищает от старых лаковых покрытий и краски, убирает ржавчину, матирует и придает предметам небольшую шероховатость.

Запуск с помощью специальной ручки

Дробеструйные пистолеты компактны по своему внешнему виду и комплектации. Как правило, хорошие дробеструйные пистолеты обрабатывают до семи метров поверхности за один час. Контролем над работой пистолета занимается оператор. Для этого на устройстве оборудована специальная ручка, с помощью которой приводится в действие пистолет. Отпуская ручку, специалист заканчивает обработку дробью. Для абразива имеется специальный бункер, который присоединяется к пистолету. Из бункера дробь проходит в специальный струйный шланг. В пистолете имеется смешивающая камера, через которую проникает воздух и соединяется с абразивом, а потом выходит в сопло. Оператор может регулировать подачу дроби в пистолет и воздуха в зависимости от особенностей обрабатываемой поверхности.

Инжекторные и напорные разновидности

Среди дробеструйных пистолетов высокую производительность имеют инжекторные и напорные пневматические системы. Они имеют некоторые отличия, но обе быстро и хорошо очищают необходимый участок. Напорная пневматическая система имеет сопло, которое фиксируется у края рукава с помощью кольца с резьбой. Инжекторная система дробеструйного пистолета отличается более сложной. Ее конструкция включает в себя полиуретановую основу, сопло, изготовленное, как правило, из карбида вольфрама, и жиклера с соплом из того же материала.

Варианты применения дробеструйных пистолетов

Дробеструйные пистолеты также могут фиксироваться в автоматических системах. При должной настройке пистолеты могут обрабатывать дробью в таких системах без помощи оператора. Однако такая установка требует дополнительного оборудования в дополнение к самому пистолету.

Дробеструйный пистолет отличается продуманным дизайном конструкции, которая дает возможность оператору обрабатывать дробью любую плоскость и поверхность под любым углом. При этом значительные физические усилия не требуются. В каждый конкретный пистолет можно подбирать воздушные и абразивоструйные сопла для максимальной отдачи оборудования.

tovmaster.ru

Пистолет дробеструйный Power-injector gun с 5 м шлангами

Пистолет дробеструйный Power-injector gun с 5 м шлангами

Нашли дешевле? Поторговаться!

Нашли дешевле? Поторговаться!

У нас самые низкие цены!

Нашли дешевле?

Позвоните нам,
и мы сделаем дешевле всех!

7 (499) 344 07 077 (812) 326 07 07

У нас лучшие цены! Узнать почему?!

Почему выгодно купить оборудование для покраски у нас?
  1. Более 13 лет с неизменным именем юр.лица! (другие продавцы это делают часто, почему?!)
  2. На сайте актуальные цены! Нет никаких ответов: -"цена по запросу" или "звоните".
  3. Актуальное наличие товара в наших магазинах по всей России.
  4. Вы можете испытать оборудование до покупки на своём материале - это гарантия правильного выбора!
  5. У нас Вы не переплачиваете за известные бренды, инструмент выполнят те же задачи с отличным качеством и наименьшими затратами на сервис!
Звоните: 8(800)555-09-74 звонок бесплатный.

Спасибо, что выбрали нашу компанию!

ASpro®


Как получить скидку?

У Вас свой бизнес и вы хотите зарабатывать еще больше?

Мы приглашаем предпринимателей, строительные магазины и интернет магазины стать нашими партнерами!

Узнайте условия, как стать дилером по продаже оборудования для окраски!



Для розничных покупателей предусмотрены подарки от количества покупки и скидки от повторных заказов, обращайтесь!
8(812)326-07-07; 8(499)344-07-07


ВНИМАНИЕ: Если вы нашли оборудование для окраски дешевле,чем у нас? Сообщите нам и вы получите от найденной цены скидку 10% + бесплатную доставку до Вашего склада + полезные подарки и аксессуары к Вашему оборудованию!Нашли дешевле? Поторговаться!
-"Качественное оборудование для окраски по самым низким ценам в России!"
-"Опускаем цены на окрасочное оборудование!"

Как оплатить?

Есть несколько способов оплаты он-лайн (доступно при оформлении покупки):
  1. Для физических лиц - оплата картой VISA, MasterCard, PayPal, квитанцией СберБанк РФ и много др. Подробнее о совершении покупки он-лайн.
  2. Для юр.лиц - безналичная оплата банковским переводом он-лайн.

Всю оплату Вы сможете осуществить прямо с нашего сайта и мы сразу получим информацию об оплате, соответственно в этот же день вы сможете получить товар в пункте выдачи Вашего города.



Если у Вас возникли вопросы, звоните: +7(812)326-07-07; +7(499)344-07-07

Как заказать доставку?

  1. Скачать WORD образц ЗАЯВКИ
  2. Заполните бланк куда Вам отправить товар!
  3. Верните заполненный документ нам эмайлом [email protected] или факсом +7(812)326-07-07
  4. На следующий день мы сообщим Вам номер накладной по которой можно будет отследить движение груза!

Мы делаем всё для Вашего удобства и комфорта!

Товар успешно добавлен в корзину!

Пистолет дробеструйный Power-injector gun с 5 м шлангами

Пистолет дробеструйный Power-injector gun с 5 м шлангами

dino-power.ru

Инжекторный пескоструйный пистолет Blastgun

Эргономичный абразивоструйный пистолет Blustgun предназначен для очистки поверхностей изделий из металла, камня, стекла или других материалов при помощи широкого спектра стандартных абразивных материалов (корунда, минеральных шлаков, гранатового песка, стеклянных шариков и других), подающихся направленным потоком сжатого воздуха.

Благодаря компактной конструкции и наличию износостойких гибких подающих шлангов длиной 5 м пистолет отлично подходит для выполнения работ в стесненных условиях и позволяет обрабатывать поверхности деталей независимо от их положения в пространстве. Особенности конструкции заборного сопла делают возможной подачу абразивной смеси как из жесткой, так и из мягкой упаковки, при этом производительность очистки поверхности близка к производительности напорных систем.

Помимо описанных свойств инжекторный пистолет Blastgun обладает и другими преимуществами:

  • Высокий уровень надежности устройства обеспечивается благодаря применению прочных износостойких материалов для изготовления деталей инструмента (полиуретановый шланг подачи абразива, сопло из карбида бора)
  • Эргономичная форма ручки и небольшой вес инструмента (6,8 кг) способствуют снижению усталости оператора и повышению производительности, при этом площадь обрабатываемой поверхности может достигает 18 м² в час
  • Высокая степень очистки поверхности (возможность производить очистку металлов до степени Sa 3)



Ассортимент нашей компании включает все необходимое оборудование для абразивоструйной обработки, а также средств защиты оператора. Доставка товара в другие регионы страны выполняется удобной для заказчика транспортной компанией.



  • Вы можете получить оборудование путем самовывоза с нашего склада, находящегося по адресу: г. Санкт-Петербург, ул. Предпортовая д. 6.
  • Наша компания осуществляет бесплатную доставку до терминала любой выбранной Вами транспортной компании.
  • Доставка осуществляется во все регионы России.

blastcor.com

Ручной дробеструйный пистолет



ИЗОБРЕТЕНИЯ К- АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

27!33!

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 15.Vl1. 1968 (№ 1259912/25-8) Кл. 67b с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет—

Опубликовано 12.Ч.1970, Бюллетень ¹ 17

Дата опубликования описания 15. IX.1970

МПК В 24с 1, 10

УДК 621.924.9(088.8) Б. М. Элькинд, В. А. Богданов и В. П. Коротин

Авторы изобре!ения

Заявитель

РУЧНОЙ ДРОБЕСТРУЙНЫЙ ПИСТОЛЕТ

Известен ручной дробеструйный пистолет с использованием круговой замкнутой циркуляции дроби, выполненный в виде корпуса и рабочей головки.

Предлагаемый пистолет отличается от известного тем, что рабочая головка выполне,а поворотной относительно горизонтальной осн корпуса и соединена с корпусом шарнир !о, причем шарнирное соединение выполнено в виде двух концентрично закрепленных в корпусе трубок и эксцентрично расположенного в головке канала, переходящего в кольцеву!о проточку, сообщающуюся, в свою очередь. с каналом, отводящим отработанную дробь.

Такое выполнение дробеструйного пистолета позволяет осуществлять обработку вергикальных, потолочных и расположенных пот углом к горизонту поверхностей без поворота корпуса устройства и разворот головки на

360 .

На фиг. 1 изображен предложенный пистолет, вид спереди; на фиг. 2 — схема пистолета; на фиг. 3 — схема соединения рабочей головки с корпусом для дроби.

Предлагаемый пистолет содержит корпус 1 (бачок) для дроби, шарнирно соединенную с ним рабочую головку 2, эжектор 8 и матерчатый фильтр 4 для воздуха.

Рабочая головка состоит из корпуса 5, воздушного сопла 6, рабочего сопла 7 с направля!Ощим конусох!, стакана 8 со итетко!!.

Корпус 1 для дроби представляет собой обычный герметичный сварной бачок, кот рый может быть раз ьемным в средней части, а в его нижнюю часть введен штуцер 9, к которому подходит сопло 10 трубки 11. Между штуцером и соплом 10 имеется зазор 12,:!срез который дробь по трубке 18 подается к рабочему соплу 7. Верхняя часть трубки 11 должна быть всегда выше уровня дроби в корпусе 1.

В верхней части корпуса 1 имеется раструб 14, который переходит в эжектор с соплом 15. В передней части корпуса 1 нмеегся

15 прилив с отверстиями, в которые входят концентричные трубки 16 и 17 рабочей головки 2 и цилиндрическая часть корпуса 5. Трубки 16 и 17 закреплены в корпусе 5 неподвижно и могут вместе с ннм поворачиваться в приливе

20 корпуса 1. В корпусе 5 имеются проточки 18 и 19, а в приливе корпуса 1 — проточка 20.

Таким образом рабочая головка герметично шарнирно соединяется с корпусом 1 и имеет возможность поворачиваться вокруг его го25 ризонтальной осн 0 на 360 . Прн этом все трн канала, образованные трубками 16 и 17 и проточкой 20, не перерываются друг другом, и по ним непрерывно может циркулировать дрооь, сжатый воздух и отработанная дробь. 1-1а

50 ручке пистолета имеются два крана 21 н 22.

271331

Работа пистолета осуществляется следующим образом.

В корпус 1 насыпают дрооь, затем открь.вают кран 21 и воздух, попадая в сопло -5 эжектора, создает разрежение в корпусе 1 и рабочей головке. Пистолет начнет отсасывать воздух с очищенной поверхности и работает как пылесос. После этого открывают кран 22, и воздух по трубке 1б поступает в воздушное сопло 6 и создает разрежение перед рабочим соплом 7, которое выше чем ра,режение в корпусе 1. 3а счет, разницы в разрежении через трубку 11, сопло 10, трубку 17 и проточку 18 из корпуса 1 к рабочему соплу начинает поступать воздух, который через зазор 12 захватывает дробь и подает ее к рабочему соплу 7. Дробь выбрасывается на обрабатываемую поверхность изделия «а» через рабочее сопло и вместе с отбитой ржавчиной отсасывается через проточки 19 и 20, попадает по касательной в корпус 1, где выпадает на дно. Ржавчина и пыль через раструб 14 и эжектор попадет в матерчатый фильтр и задерживается в нем, а чистый воздух выходит в атмосферу. Дробь из корпуса 1 снова подается в рабочее сопло и так далее до полного износа дроби.

При очистке вертикальной или потолочной поверхности, или поверхности, расположенной под углом к горизонту обрабатываемых изделий а, рабочая головка 2 поворачивается вокруг горизонтальной оси 0 корпуса 1 на нужный угол. Корпус 1 с дробью должен находиться в вертикальном положении, и его

Б нельзя наклонять или поворачивать, иначе дробь, которая в нем находится, пересыпегся в верхнюю часть корпуса и не будет подсасываться через зазор 12 к рабочему соплу, и работа пистолета прекратится.

Предмет изобретения

1. Ручной дробеструйный пистолет с ис пользованием круговой замкнутой циркуляции дроби, выполненный в виде корпуса и рабоче i д головки, отличающийся тем, что, с целью во.— можности обработки вертикальных, потолочных и расположенных под углом к горизочту поверхностей без поворота корпуса устройства, рабочая головка выполнена поворотной относительно горизонтальной оси корпуса.

2. Пистолет по п. 1 отличающийся тем, гго, с целью возможности разворота головки на

ЗбО, рабочая головка соединена с корпусом шарнирно, причем шарнирное соединение «ыполнено в виде двух концентрично закрепленных в корпусе трубок и эксцентрично расположенного в головке канала, переходящего в кольцевую проточку, сообщающуюся, в сво.о очередь, с каналом, отводящим отработанную зо дробь.

2?1331 гб

2О 1 22 21 15

@uc Z

Составитель Н. Слатии

Редактор Т. А. Киселева Техред А. А. Камышникова Корректор В. И. Желудева аказ 3677 Тираж 480 экз. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., 4, 8

Загорская типография



www.findpatent.ru

Пескоструйные пистолеты Blast: цены и описание

Арт. Модель Описание
  90402 Blast Пистолет пескоструйный BLASTс воздушным соплом d.2м
без пескоструйного сопла (поз.1), без поз.6, 7, 8, 9
  90403 Blast Пистолет пескоструйный BLASTс воздушным соплом d.3м
без пескоструйного сопла (поз.1), без поз.6, 7, 8, 9
  90404 Blast Пистолет пескоструйный BLASTс воздушным соплом d.4м
без пескоструйного сопла (поз.1), без поз.6, 7, 8, 9
  90405 Blast Пистолет пескоструйный BLASTс воздушным соплом d.5м
без пескоструйного сопла (поз.1), без поз.6, 7, 8, 9
1 70006   Сопло цилиндрическое пескоструйное карбид бора d.6м.
  70008   Сопло цилиндрическое пескоструйное карбид бора d.8м.
  70010   Сопло цилиндрическое пескоструйное карбид бора d.10м.
  70012   Сопло цилиндрическое пескоструйное карбид бора d.12м.
2 91416   Гайка прижимная
3 91417   Корпус пистолета
4 91418   Ниппель d.18
5 91412   Сопло воздушное d.2мм, ¼”
  91413   Сопло воздушное d.3мм, ¼”
  91414   Сопло воздушное d.4мм, ¼”
  91415   Сопло воздушное d.5мм, ¼”
6 91014   Кран шаровой ММ ¼”
7 70315   Штуцер быстросъемный М-¼”
8 70314   Штуцер быстросъемный П-¼”
9 70309   Соединительная розетка ДУ 9 мм.

blastanticor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
