Пкэ предохранители – , , | |
alexxlab | 13.07.2018 | 0 | Вопросы и ответы
Тип предохранителя | Номинальное напряжение, кВ | Максимальное рабочее напряжение, кВ | Номинальный ток, А | Номинальный ток отключения, кА | Минимальный ток отключения, кА | Мощность потерь, Вт |
ПКЭ 116-6-5-40 У2 ПКЭ 016-6-5-40 У2 | 6 | 7,2 | 5 | 40 | 15 | 8 |
ПКЭ 116-6-8-40 У2 ПКЭ 016-6-8-40 У2 | 8 | 40 | 24 | 13 | ||
ПКЭ 116-6-10-40 У2 ПКЭ 016-6-10-40 У2 | 10 | 40 | 30 | 14 | ||
ПКЭ 116-6-16-40 У2 ПКЭ 016-6-16-40 У2 | 16 | 40 | 160 | |||
ПКЭ 116-6-20-40 У2 ПКЭ 016-6-20-40 У2 | 20 | 40 | 200 | 35 | ||
ПКЭ 116-6-31,5-20 У2 ПКЭ 016-6-31,5-20 У2 | 31,5 | 20 | 315 | 58 | ||
ПКЭ 116-10-5-12,5 У2 ПКЭ 016-10-5-12,5 У2 | 10 | 12 | 5 | 12,5 | 15 | 14 |
ПКЭ 116-10-8-12,5 У2 ПКЭ 016-10-8-12,5 У2 | 8 | 12,5 | 24 | 22 | ||
ПКЭ 116-10-10-12,5 У2 ПКЭ 016-10-10-12,5 У2 | 10 | 12,5 | 30 | 23 | ||
ПКЭ 116-10-16-31,5 У2 ПКЭ 016-10-16-31,5 У2 | 16 | 31,5 | 160 | 40 | ||
ПКЭ 116-10-20-31,5 У2 ПКЭ 016-10-20-31,5 У2 | 20 | 31,5 | 200 | 45 | ||
ПКЭ 116-10-31,5-31,5 У2 ПКЭ 016-10-31,5-31,5 У2 | 31,5 | 31,5 | 315 | 75 | ||
ПКЭ 117-6-31,5-31,5 У2 ПКЭ 017-6-31,5-31,5 У2 | 6 | 7,2 | 31,5 | 31,5 | 315 | 40 |
ПКЭ 117-6-40-31,5 У2 ПКЭ 017-6-40-31,5 У2 | 40 | 31,5 | 400 | 55 | ||
ПКЭ 117-6-50-31,5 У2 ПКЭ 017-6-50-31,5 У2 | 50 | 31,5 | 500 | 70 | ||
ПКЭ 117-6-63-31,5 У2 ПКЭ 017-6-63-31,5 У2 | 63 | 31,5 | 630 | 90 | ||
ПКЭ 117-6-80-20 У2 ПКЭ 017-6-80-20 У2 | 80 | 20 | 800 | 120 | ||
ПКЭ 117-10-31,5-31,5 У2 ПКЭ 017-10-31,5-31,5 У2 | 10 | 12 | 31,5 | 31,5 | 315 | 50 |
ПКЭ 117-10-40-31,5 У2 ПКЭ 017-10-40-31,5 У2 | 40 | 400 | 67 | |||
ПКЭ 117-10-50-31,5 У2 ПКЭ 017-10-50-31,5 У2 | 50 | 500 | 90 | |||
ПКЭ 117-10-63-31,5 У2 ПКЭ 017-10-63-31,5 У2 | 10 | 12 | 63 | 31,5 | 630 | 120 |
ПКЭ 118-6-80-31,5 У2 ПКЭ 018-6-80-31,5 У2 | 6 | 7,2 | 80 | 800 | 110 | |
ПКЭ 118-6-100-31,5 У2 ПКЭ 018-6-100-31,5 У2 | 100 | 1000 | 135 | |||
ПКЭ 118-6-125-31,5 У2 ПКЭ 018-6-125-31,5 У2 | 125 | 1250 | 180 | |||
ПКЭ 118-6-160-20 У2 ПКЭ 018-6-160-20 У2 | 160 | 20 | 1600 | 240 | ||
ПКЭ 118-10-80-31,5 У2 ПКЭ 018-10-80-31,5 У2 | 10 | 12 | 80 | 31,5 | 800 | 145 |
ПКЭ 118-10-100-31,5 У2 ПКЭ 018-10-100-31,5 У2 | 100 | 31,5 | 1000 | 180 | ||
ПКЭ 116-6-5-20 ХЛ2 ПКЭ 016-6-5-20 ХЛ2 | 6 | 7,2 | 5 | 20 | 15 | 8 |
ПКЭ 116-6-8-20 ХЛ2 ПКЭ 016-6-8-20 ХЛ2 | 8 | 20 | 24 | 13 | ||
ПКЭ 116-6-10-20 ХЛ2 ПКЭ 016-6-10-20 ХЛ2 | 10 | 20 | 30 | 14 | ||
ПКЭ 116-6-16-40 ХЛ2 ПКЭ 016-6-16-40 ХЛ2 | 16 | 40 | 160 | 30 | ||
ПКЭ 116-6-20-40 ХЛ2 ПКЭ 016-6-20-40 ХЛ2 | 20 | 40 | 200 | 35 | ||
ПКЭ 116-6-31,5-20 ХЛ2 ПКЭ 016-6-31,5-20 ХЛ2 | 31,5 | 20 | 315 | 58 | ||
ПКЭ 116-10-5-12,5 ХЛ2 ПКЭ 016-10-5-12,5 ХЛ2 | 10 | 12 | 5 | 12,5 | 15 | 14 |
ПКЭ 116-10-8-12,5 ХЛ2 ПКЭ 016-10-8-12,5 ХЛ2 | 8 | 12,5 | 24 | 22 | ||
ПКЭ 116-10-10-12,5 ХЛ2 ПКЭ 016-10-10-12,5 ХЛ2 | 10 | 12,5 | 30 | 23 | ||
ПКЭ 116-10-16-31,5 ХЛ2 ПКЭ 016-10-16-31,5 ХЛ2 | 16 | 31,5 | 160 | 40 | ||
ПКЭ 116-10-20-31,5 ХЛ2 ПКЭ 016-10-20-31,5 ХЛ2 | 20 | 31,5 | 200 | 45 | ||
ПКЭ 116-10-31,5-31,5 ХЛ2 ПКЭ 016-10-31,5-31,5 ХЛ2 | 31,5 | 31,5 | 315 | 75 | ||
ПКЭ 116-35-3,2-8 ХЛ2 ПКЭ 016-35-3,2-8 ХЛ2 | 35 | 40,5 | 3,2 | 8 | 20 | 30 |
ПКЭ 116-35-3,2-16 ХЛ2 ПКЭ 016-35-3,2-16 ХЛ2 | 3,2 | 16 | 20 | 30 | ||
ПКЭ 117-6-40-31,5 ХЛ2 ПКЭ 017-6-40-31,5 ХЛ2 | 6 | 7,2 | 40 | 31,5 | 400 | 55 |
ПКЭ 117-6-50-31,5 ХЛ2 ПКЭ 017-6-50-31,5 ХЛ2 | 50 | 31,5 | 500 | 70 | ||
ПКЭ 117-10-31,5-31,5 ХЛ2 ПКЭ 017-10-31,5-31,5 ХЛ2 | 10 | 12 | 31,5 | 31,5 | 315 | 50 |
ПКЭ 117-10-40-31,5 ХЛ2 ПКЭ 017-10-40-31,5 ХЛ2 | 40 | 31,5 | 400 | 67 | ||
ПКЭ 116-35-5-8 ХЛ2 ПКЭ 016-35-5-8 ХЛ2 | 35 | 40,5 | 5 | 8 | 30 | 38 |
ПКЭ 116-35-8-8 ХЛ2 ПКЭ 016-35-8-8 ХЛ2 | 35 | 40,5 | 8 | 8 | 48 | 57 |
ПКЭ 118-6-80-31,5 ХЛ2 ПКЭ 018-6-80-31,5 ХЛ2 | 6 | 7,2 | 80 | 31,5 | 800 | 110 |
ПКЭ 118-6-100-31,5 ХЛ2 ПКЭ 018-6-100-31,5 ХЛ2 | 100 | 31,5 | 1000 | 135 | ||
ПКЭ 118-10-80-31,5 ХЛ2 ПКЭ 018-10-80-31,5 ХЛ2 | 10 | 12 | 80 | 31,5 | 800 | 145 |
ПКЭ 116-7.2-5-40 Т2 ПКЭ 016-7.2-5-40 Т2 | 6 | 7,2 | 5 | 40 | 15 | 8 |
ПКЭ 116-7.2-8-40 Т2 ПКЭ 016-7.2-8-40 Т2 | 8 | 40 | 24 | 13 | ||
ПКЭ 116-7.2-10-40 Т2 ПКЭ 016-7.2-10-40 Т2 | 10 | 40 | 30 | 14 | ||
ПКЭ 116-7.2-16-40 Т2 ПКЭ 016-7.2-16-40 Т2 | 16 | 40 | 160 | 30 | ||
ПКЭ 116-7.2-20-40 Т2 ПКЭ 016-7.2-20-40 Т2 | 20 | 40 | 200 | 35 | ||
ПКЭ 116-7.2-31,5-20 Т2 ПКЭ 016-7.2-31,5-20 Т2 | 31,5 | 20 | 315 | 58 | ||
ПКЭ 116-12-5-12,5 Т2 ПКЭ 016-12-5-12,5 Т2 | 10 | 12 | 5 | 12,5 | 15 | 14 |
ПКЭ 116-12-8-12,5 Т2 ПКЭ 016-12-8-12,5 Т2 | 8 | 12,5 | 24 | 22 | ||
ПКЭ 116-12-10-12,5 Т2 ПКЭ 016-12-10-12,5 Т2 | 10 | 12,5 | 30 | 23 | ||
ПКЭ 116-12-16-31,5 Т2 | 16 | 31,5 | 160 | 40 | ||
ПКЭ 116-12-20-31,5 Т2 ПКЭ 016-12-20-31,5 Т2 | 20 | 31,5 | 200 | 45 | ||
ПКЭ 116-12-31,5-31,5 Т2 ПКЭ 016-12-31,5-31,5 Т2 | 31,5 | 31,5 | 315 | 75 | ||
ПКЭ 117-7.2-31,5-31,5 Т2 ПКЭ 017-7.2-31,5-31,5 Т2 | 6 | 7,2 | 31,5 | 31,5 | 315 | 40 |
ПКЭ 117-7.2-40-31,5 Т2 ПКЭ 017-7.2-40-31,5 Т2 | 40 | 31,5 | 400 | 55 | ||
ПКЭ 117-7.2-50-31,5 Т2 ПКЭ 017-7.2-50-31,5 Т2 | 50 | 31,5 | 500 | 70 | ||
ПКЭ 117-12-31,5-31,5 Т2 ПКЭ 017-12-31,5-31,5 Т2 | 10 | 12 | 31,5 | 31,5 | 315 | 50 |
ПКЭ 117-12-40-31,5 Т2 ПКЭ 017-12-40-31,5 Т2 | 40 | 31,5 | 400 | 67 | ||
ПКЭ 118-7.2-80-31,5 Т2 ПКЭ 018-7.2-80-31,5 Т2 | 6 | 7,2 | 80 | 31,5 | 800 | 110 |
ПКЭ 118-7.2-100-31,5 Т2 ПКЭ 018-7.2-100-31,5 Т2 | 100 | 31,5 | 1000 | 135 | ||
ПКЭ 118-12-80-31,5 Т2 ПКЭ 018-12-80-31,5 Т2 | 10 | 12 | 80 | 31,5 | 800 | 145 |
ПКЭН 016-10 У2 | 10 | 12 | не нормируется | |||
ПКЭН 016-10 ХЛ2 | ||||||
ПКЭН 016-35 ХЛ2 | 35 | 40,5 | ||||
ПКЭН 016-12 Т2 | 10 | 12 |
v-kip.com
Предохранитель ПКЭ | АльянсЭнерго
Предохранители высоковольтные токоограничивающие типа ПКЭ и ПКЭН предназначены для защиты силовых электрических цепей, трансформаторов напряжения в сетях переменного тока частоты 50 Гц, и используются в основном в качестве комплектующих изделий для экскаваторов и передвижных авто электростанций.
Высоковольтные предохранители типа ПКЭН006-10 могут применяться также для цепей с номинальным напряжением 6 кВ.
Климатическое исполнение У и ХЛ, категория размещения 2 по ГОСТ 15150-69.
Расшифровка условного обозначения высоковольтных предохранителей серий ПКЭ106, ПКЭ107, ПКЭ108 на 6, 10 и 35 кВ климатического исполнения У2, ХЛ2.
Например: ПКЭ106-6-5-40 У2
- П – предохранитель;
- К – с кварцевым наполнителем;
- Э – для КРУ экскаваторов и передвижных авто электростанций;
- 1 – однополюсный, без цоколя и с указателем срабатывания;
- 06 – конструктивное исполнение контакта;
- 6 – номинальное напряжение в киловольтах;
- 5 – номинальный ток предохранителя в амперах;
- 40 – номинальный ток отключения в килоамперах;
- У – климатическое исполнение;
- 2 – категория размещения;

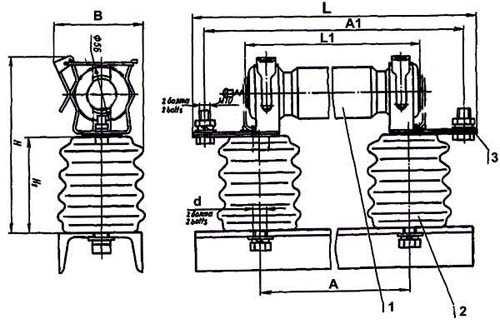

Габаритные размеры предохранителей ПКЭ
бозначение предохранителя (типа) | Размеры, мм | Масса кг | Масса патрона кг | ||||
А | L | Н | В | d | |||
ПКЭ106-6 У2,ХЛ2 | 240 | 404 | 187 | 84 | М12 | 4,5 | 1.6 |
ПКЭ106- 10 У2,ХЛ2 | 340 | 504 | 207 | 96 | М12 | 6,4 | 2,1 |
ПКЭ107-631,5;40;50-31,5У2;-20 ХЛ2 | 290 | 454 | 198 | 84 | М12 | 5,7 | 2,8 |
ПКЭ107-663-31,5У2 | 390 | 554 | 198 | 84 | М12 | 6,4 | 3,5 |
ПКЭ107- 1031,5;40-12,5У2, ХЛ2 | 390 | 554 | 218 | 96 | М12 | 7,8 | 3,5 |
ПКЭ107-1031,5;40-31,5У2 | 290 | 454 | 218 | 96 | М12 | 7,1 | 2,8 |
ПКЭ107-1050-31,5У2 | 390 | 554 | 218 | 96 | М12 | 7,8 | 3,5 |
ПКЭ108-680;100-31,5 У2, ХЛ2 | 290 | 454 | 270 | 84 | М12 | 8,8 | 2,8+2,8 |
ПКЭН006-10 У2,ХЛ2 | 240 | 404 | 207 | 96 | М12 | 5,9 | 1,6 |
ПКЭ108-1050;80-12,5У2,ХЛ2 | 390 | 554 | 290 | 96 | М12 | 11,6 | 3,5+3,5 |
ПКЭ108-1063;80-31,5У2 | 290 | 454 | 290 | 96 | М12 | 10,2 | 2,8+2,8 |
ПКЭ108-10100-31,5У2 | 390 | 554 | 290 | 96 | М12 | 11,6 | 3,5+3,5 |
ПКЭ107-35ХЛ2 | 590 | 754 | 470 | 148 | М16 | 30,3 | 4,8 |
ПКЭН006-35ХЛ2 | 540 | 704 | 459 | 148 | М16 | 28,6 | 3,1 |
ПКЭ106-35ХЛ2 | 540 | 704 | 459 | 148 | М16 | 28,6 | 3,1 |
ПКЭ108-6125-31,5У2 | 390 | 554 | 270 | 84 | М12 | 10,2 | 3,5+3,5 |
Технические характеристики предохранителей ПКЭ
Обозначение предохранителя (типа) | Обозначение патрона (типа) | Ном. напр кВ | Ном. ток А | Ном. ток отключ. кА | Размеры патрона, мм | ||
L | D | ||||||
ПКЭ – 106 | ПЭ1.1-6 | У2 | 6 | 5;8;10;16;20 | 40 | 312±2 | 56 |
31,5 | 20 | ||||||
ХЛ2 | 5;8;10;16;20 31,5 | 20 | |||||
ПЭ1.1-10 | У2 | 10 | 5;8;10;16;20 | 12,5 | 412±2 | ||
ХЛ2 | |||||||
ПЭ1.1-35 | ХЛ2 | 35 | 3,2 | 31,5 | 612±2 | ||
5 | 16 | ||||||
ПКЭ – 107 | ПЭ1.2-6 | У2 | 6 | 31,5;40;50 | 31,5 | 364±2 | 72 |
63 | 31,5 | 464±2 | |||||
ХЛ2 | 40;50 | 20 | 364±2 | ||||
ПЭ1.2-10 | У2 | 10 | 31,5;40 | 12,5 | 464±2 | ||
31,5;40 | 31,5 | 364±2 | |||||
50 | 31,5 | 464±2 | |||||
ХЛ2 | 31,5;40 | 12,5 | 464±2 | ||||
ПЭ1.2-35 | ХЛ2 | 35 | 5;8 | 31,5 | 664±2 | ||
ПКЭ – 108 | ПЭ1.2-6 ПЭ0.2-6 | У2 | 6 | 80;100 | 31,5 | 364±2 | 72 |
125 | 31,5 | 464±2 | |||||
ХЛ2 | 80;100 | 20 | 364±2 | ||||
100 | 31,5 | 364±2 | |||||
ПЭ1.2-10 ПЭ0.2-10 | У2 | 10 | 50;80 | 12,5 | 464±2 | ||
63;80 | 31,5 | 364±2 | |||||
100 | 31,5 | 464±2 | |||||
ХЛ2 | 31,5; 40 | 12,5 | 464±2 | ||||
ПКЭН006 | ПЭН0.1-10 | У2, ХЛ2 | 10 | – | – | 312±2 | 56 |
ПЭН0.1-35 | У2, ХЛ2 | 35 | – | – | 612±2 |
Возможные спецификации
ПКЭ – 106, ПКЭ – 107, ПКЭ – 108, ПКЭН006
Предохранитель ПКЭ имеет следующие метки:
Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности.
Вы можете связаться с ними по телефону (812) 740-09-03.
Вы так же можете задать вопрос прямо на сайте.
Мы очень тщательно занимаемся нашим сайтом и хотим, чтобы на нем была вся продукция, но если вы не нашли интересующую Вас позицию — обратитесь к нашим менеджерам, они ответят на ваши вопросы и дадут исчерпывающую информацию об интересующих вас продуктах.
all-energo.ru
Товар назван Кварц | Предохранитель ПКЭН | Предохранитель ПКЭ |
Предназначение | Защита трансформаторов напряжения | Защита силовых трансформаторов |
Параметры рабочего тока | Переменный ток, 50-60 Гц | |
Напряжение, номинал, кВ* | 6,0/10,0/35,0 | |
Диапазон поддерживаемого максимального рабочего напряжения, кВ* | От 7,2 до 40,5 | |
Диапазон поддерживаемого номинального тока, А* | От 5,0 до 160,0 | |
Диапазон поддерживаемого номинального тока отключения, кА* | От 8,0 до 40,0 | |
Диапазон поддерживаемого минимального тока отключения, А* | От 15,0 до 1600,0 | |
Диапазон мощности потерь, Вт* | От 8,0 до 240,0 | |
Климатическое исполнение | У2/ХЛ2/Т2 | |
Рабочее положение в пространстве | Вертикальное | |
Допустимое отклонение от оптимального рабочего положения, град. | 15,0 | |
Допустимый длительный ток нагрузки, А | 0,5 | |
Допустимая эксплуатационная высота над уровнем моря, м | 1000,0 | |
Допустимая температура окружающей рабочей среды, °С: – для клим. исполнения У2 – для клим. исполнения ХЛ2 – для клим. исполнения Т2 |
от -45,0 до +45,0 от -60,0 до +40,0 от -10,0 до +50,0 | |
Параметры допустимой вибрации устройства | 0,5 – 100,0 Гц, 1g | |
Параметры допустимых единичных ударов | 3 g, ≤20 мс |
izpk.ru

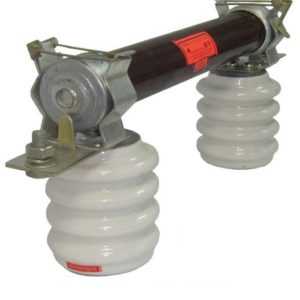

Предохранители ПКЭ
Высоковольтный предохранитель ПКЭ (предохранитель высоковольтный токоограничивающий) , — используется в сетях переменного тока для защиты электрических цепей. Важным составляющим элементом предохранителя является патрон ПЭ, который монтируется в изоляторы и контакты уже на месте установки.
Высоковольтные предохранители ПКЭ предназначены для использования в электрических сетях, напряжение которых строго соответствует номиналу. В противном случае патрон и другие комплектующие могут выйти из строя.
Высоковольтные предохранители ПКЭ:
Предохранитель ПКЭ 106-10-5-12,5 У2;
Предохранитель ПКЭ 106-10-5-12,5 ХЛ2;
Предохранитель ПКЭ 106-10-8-12,5 У2;
Предохранитель ПКЭ 106-10-8-12,5 ХЛ2;
Предохранитель ПКЭ 106-10-10-12,5 У2;
Предохранитель ПКЭ 106-10-10-12,5 ХЛ2;
Предохранитель ПКЭ 106-10-16-12,5 У2;
Предохранитель ПКЭ 106-10-16-12,5 ХЛ2;
Предохранитель ПКЭ 106-10-20-12,5 У2;
Предохранитель ПКЭ 106-10-20-12,5 ХЛ2;
Предохранитель ПКЭ 106-6-5-20 ХЛ2;
Предохранитель ПКЭ 106-6-5-40 У2;
Предохранитель ПКЭ 106-6-8-20 ХЛ2;
Предохранитель ПКЭ 106-6-8-40 У2;
Предохранитель ПКЭ 106-6-10-20 ХЛ2;
Предохранитель ПКЭ 106-6-10-40 У2;
Предохранитель ПКЭ 106-6-16-20 ХЛ2;
Предохранитель ПКЭ 106-6-16-40 У2;
Предохранитель ПКЭ 106-6-20-20 ХЛ2;
Предохранитель ПКЭ 106-6-20-40 У2;
Предохранитель ПКЭ 106-6-31,5-20 У2;
Предохранитель ПКЭ 106-6-31,5-20 ХЛ2;
Предохранитель ПКЭ 107-10-31,5-12,5 У2;
Предохранитель ПКЭ 107-10-31,5-12,5 ХЛ2;
Предохранитель ПКЭ 107-10-31,5-31,5 У2;
Предохранитель ПКЭ 107-10-40-12,5 У2;
Предохранитель ПКЭ 107-10-40-12,5 ХЛ2;
Предохранитель ПКЭ 107-10-40-31,5 У2;
Предохранитель ПКЭ 107-10-50-31,5 У2;
Предохранитель ПКЭ 107-6-31,5-31,5 У2;
Предохранитель ПКЭ 107-6-40-20 ХЛ2;
Предохранитель ПКЭ 107-6-40-31,5 У2;
Предохранитель ПКЭ 107-6-50-20 ХЛ2;
Предохранитель ПКЭ 107-6-50-31,5 У2;
Предохранитель ПКЭ 107-6-63-31,5 У2;
Предохранитель ПКЭ 108-10-50-12,5 У2;
Предохранитель ПКЭ 108-10-50-12,5 ХЛ2;
Предохранитель ПКЭ 108-10-63-31,5 У2;
Предохранитель ПКЭ 108-10-80-12,5 У2;
Предохранитель ПКЭ 108-10-80-12,5 ХЛ2;
Предохранитель ПКЭ 108-10-80-31,5 У2;
Предохранитель ПКЭ 108-10-100-31,5 У2;
Предохранитель ПКЭ 108-6-80-20 ХЛ2;
Предохранитель ПКЭ 108-6-80-31,5 У2;
Предохранитель ПКЭ 108-6-100-20 ХЛ2;
Предохранитель ПКЭ 108-6-100-31,5 У2;
Предохранитель ПКЭ 108-6-100-31,5 ХЛ2;
Предохранитель ПКЭ 108-6-125-31,5 У2.
Область применения предохранителей ПКЭ– на автоэлектростанциях и подстанциях.
Конструкция:
-изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции распределительного устройства;
-не допускается применение высоковольтных предохранителей ПКЭ в сетях с напряжением, меньшим номинального напряжения предохранителя;
-маркировка патрона наносится на середину фарфоровой трубки, маркировка изолятора наносится на боковую поверхность;
-маркировка контактов наносится на поверхность стальной планки контакта. Маркировка выполняется аппликационными этикетками.
relekont.ru
Предохранители серии ПКЭ
Предохранители высоковольтные токоограничивающие типа ПКЭ и ПКЭН предназначены для защиты силовых электрических цепей, трансформаторов напряжения в сетях переменного тока частоты 50 Гц, и используются в основном в качестве комплектующих изделий для экскаваторов и передвижных авто электростанций. Высоковольтные предохранители типа ПКЭН006-10 могут применяться также для цепей с номинальным напряжением 6 кВ. Климатическое исполнение У и ХЛ, категория размещения 2 по ГОСТ 15150-69.
Расшифровка условного обозначения высоковольтных предохранителей серий ПКЭ106, ПКЭ107, ПКЭ108 на 6, 10 и 35 кВ климатического исполнения У2, ХЛ2.
Например:
ПКЭ106-6-5 40У2 | |
П | предохранитель |
К | с кварцевым наполнителем |
Э | для КРУ экскаваторов и передвижных авто электростанций |
1 | однополюсный, с указателем срабатывания |
06 | конструктивное исполнение контакта |
6 | номинальное напряжение в киловольтах |
5 | номинальный ток предохранителя в амперах |
40 | номинальный ток отключения в килоамперах |
У | климатическое исполнение(для умеренного климата) |
2 | категория размещения |
За более подробной информацией обращайтесь в технический отдел.Контакты
Номинальные напряжения: 6 кВ; 10 кВ; 35 кВ. Номинальные токи:
– для предохранителей 6 кВ – от 5 А до 31,5 А;
– для предохранителей 10 кВ – от 5 А до 20 А;
– для предохранителей 35 кВ – 3,2 А и 5 А.
Номинальные напряжения: 6 кВ; 10 кВ; 35 кВ.
Номинальные токи:
– для предохранителей 6 кВ – от 31,5 А до 63 А;
– для предохранителей 10 кВ – от 31,5 А до 50 А;
– для предохранителей 35 кВ – 5 А и 8 А.
Номинальные напряжения: 6 кВ и 10 кВ.
Номинальные токи:
– для предохранителей 6 кВ – 80 А; 100 А; 125 А;
– для предохранителей 10 кВ – 50 А; 63 А; 80 А; 100А.
Срабатывание патрона определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после расплавления плавкого элемента.
systema21.ru
Предохранители ПКЖ, ПКЭ,ПКН – ООО “Смартснаб”
Главная / Предохранители ПКЖ, ПКЭ,ПКНОтображение 1–40 из 68 результатов
-
Предохранитель ПКН 001-10 У3
700₽ В корзинуБыстрый просмотрСравнить -
Предохранитель ПКН 001-10 У1
1’120₽ В корзинуБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-16-12,5 У2
1’473₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-10-12,5 У2
1’480₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-16-12,5 ХЛ2
1’480₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-20-12,5 У2
1’480₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-20-12,5 ХЛ2
1’480₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-5-12,5 ХЛ2
1’480₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-8-12,5 ХЛ2
1’480₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-16-12,5 У2
1’480₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-10-12,5 ХЛ2
1’500₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-5-12,5 У2
1’500₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-10-8-12,5 У2
1’500₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЖ 106-3-10-31,5 УХЛ2
1’590₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЖ 106-3-16-31,5 УХЛ2
1’590₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЖ 106-3-20-20 УХЛ2
1’590₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЖ 106-3-20-31,5 УХЛ2
1’590₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЖ 106-3-3,2-31,5 УХЛ2
1’590₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЖ 106-3-31,5-20 УХЛ2
1’590₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЖ 106-3-6,3-31,5 УХЛ2
1’590₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЖ 106-3-2-31,5 УХЛ2
1’590₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЖ 106-3-25-31,5 УХЛ2
1’590₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-10-20 ХЛ2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-10-40 У2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-16-20 ХЛ2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-16-40 У2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-20-20 ХЛ2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-20-40 У2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-31,5-20 У2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-31,5-20 ХЛ2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-5-20 ХЛ2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-5-40 У2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-8-20 ХЛ2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-8-40 У2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 106-6-3,2-20 ХЛ2
1’690₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 107-10-31,5-12,5 У2
1’840₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 107-10-31,5-12,5 ХЛ2
1’840₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 107-10-31,5-31,5 У2
1’840₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 107-10-40-12,5 У2
1’840₽ ПодробнееБыстрый просмотрСравнить -
Предохранитель ПКЭ 107-10-40-12,5 ХЛ2
1’840₽ ПодробнееБыстрый просмотрСравнить
smartsnab.com
Предохранители ПКЭ, ПКЭН – ЗАПЧАСТИ для РЕМОНТА ТРАНСФОРМАТОРА
Высоковольтные предохранители ПКЭ и ПКЭН используется как основное средство защиты силового оборудования высоковольтных подстанций экскаваторов и передвижных электростанций на напряжение 10 кВ. Срабатывание предохранителя происходит при превышении величины проходящего через него тока. В случаях возникновения короткого замыкания (КЗ) действующие значения тока составляют тысячи ампер. В токоограничивающих предохранителях ПКЭ отключение тока КЗ происходит за счет деионизации дуги, которая может возникнуть по пути пролегания сгоревшей плавкой вставки. Гашение дуги происходит в пространствах между песчинками кварцевого песка, которым наполнен предохранитель. Таким образом, даже токи короткого замыкания не попадают на защищаемое оборудование.

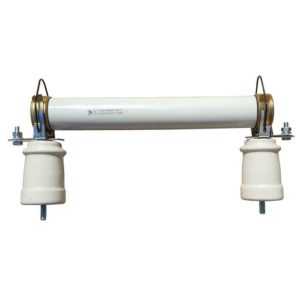

Поставка высоковольтных предохранителей ПКЭ и ПКЭН производится в разобранном виде. В комплект поставки входит патрон, или, называемый по-другому, предохранитель ПЭ, состоящий из фарфоровой трубки с плавкой вставкой внутри, наполненной песком и двух герметично завальцованных на трубке цоколей для надежного крепления патрона в контактах, два контакта, для крепления патрона на изоляторах и два опорных изолятора для крепления на элементах РУ.
Условное обозначение предохранителей ПКЭ
ПКЭ 10X—XX—Y—YY У2
- П — предохранитель;
- К — с кварцевым наполнителем;
- Э — для КРУ экскаваторов и передвижных авто электростанций;
- 1 — однополюсный, без цоколя и с указателем срабатывания;
- 0X — конструктивное исполнение контакта;
- XX— номинальное напряжение в киловольтах;
- Y — номинальный ток предохранителя в амперах;
- YY — номинальный ток отключения в килоамперах;
- У — климатическое исполнение;
- 2 — категория размещения;
Высоковольтные предохранители ПКЭ и ПКЭН предназначены для использования в электрических сетях, напряжение которых строго соответствует номиналу. В противном случае патрон и другие комплектующие могут выйти из строя.
По всем интересующим Вас вопросам обращайтесь:
по телефону: +7 (8352) 37-91-22;
отправив заявку на e-mail: [email protected]
www.ek21.ru
