Плазморез своими руками из инвертора для плазменной резки металла (7 фото + 2 видео)

И специалисты, и начинающие мастера часто используют в своей работе плазменную резку. Это и понятно: ведь это – незаменимый процесс при самых разных строительных и производственных процессах. Недостаток один: выпускающимися различными фирмами устройства стоят значительных денег, не всем они по карману. Поэтому самые разные рабочие люди, будь то строительные бригады или отдельные мастера, задумываются, как создать плазморез из инвертора, полагаясь только на свои руки и на доступное оборудование, сэкономив тем самым значительную сумму.

Назначение

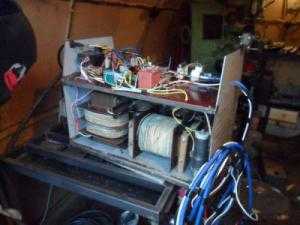

Видео: Самодельный плазморез,плазменный резак сделанный за месяц

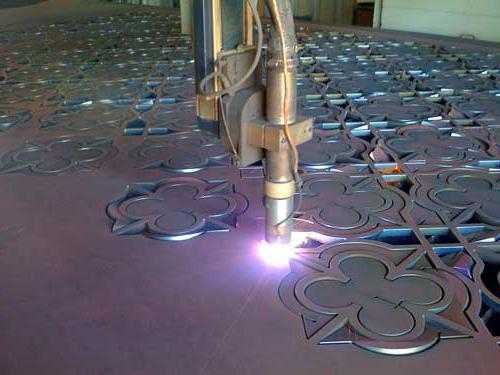

Основное назначение ручного плазмореза – это резка разных типов металлов. Такие действия необходимы во время возведения различных сооружений. Ведь не нужно использовать другие инструменты. Применение всевозможных электродов, с помощью которых идёт сварочный процесс также возможно, если в наличии самодельный плазморез.

В данном агрегате основополагающий принцип, по которому происходит соединение металлов – это пайка. Именно благодаря высокой температуре припоя ручной плазморез позволяет надежно скреплять разнообразные металлы — это его основное преимущество, поэтому данное оборудование столь и необходимо многим.

Помимо стандартной строительной деятельности используют этот удобный инструмент так же и при кузнечных работах. Ведь при его непосредственном участии можно производить различные манипуляции, как с цветными, так и с черными металлами. Помимо их сваривания: ещё и термическую чистку, и закаливание, и отжиг. По данной причине наличие ручного плазмореза при подобных работах является обязательным, этим обеспечивается и качество продукции и значительно экономия времени.

Конструкция её особенности

Прежде чем начинать самостоятельно собирать плазморез из инвертора, необходимо точно определить его комплектацию и как он будет устроен. Следует понять, что отдельные детали будущего устройства лучше приобрести уже готовыми, нежели собирать самостоятельно, т.к. такая сборка будет сопряжена с определенными трудностями.

Обычно собранный аппарат состоит из следующих основных компонентов, без которых работа его невозможна: это воздушный компрессор, пакет шланго-кабельного типа, источник питания и резак, который официально называют плазмотроном.

Своеобразное «сердце» ручного плазмореза – это источник питания. Именно он подаёт ток необходимой мощности. Технические характеристики агрегата определяются именно этой составляющей.

Если сравнивать используемый на данном устройстве резак (или «плазмотрон»), то видно, что его конструкция значительно отличается от аналогичных компонентов, применяемых в сварочных агрегатах. Тем ни менее, он является не менее важным, чем источник питания. Именно резак (плазморез), является той деталью, самостоятельное создание которой из инвертора сопряжено со значительными проблемами. Приобрести резак лучше уже готовым, в магазине. В дальнейшем это избавит от многих проблем.

В мощных агрегатах для горячей резки металла необходимы функции внутреннего охлаждения. Там для этого применяются различные газовые смеси. Необходимо охлаждение и в ручном плазморезе, но здесь достаточно только своевременной подачи воздуха. С этой целью задействуют компрессор, для работы которого нужен ток силой в пределах 200 А.

Соединительная часть, сквозь которую на резак и идет ток от источника, а также нагоняется посредством компрессора воздух – это кабеле-шланговый пакет.

Об использовании транформатора либо инвертора

Чаще всего при когда планируется собрать плазморез, в роль источника питания берут либо инвертор, либо особый трансформатор. У каждого из этих вариантов имеются свои преимущества, но чтобы понять, какой именно подойдёт, надо точно знать, какие технические характеристики должны получиться у вашего плазмореза, соответственно, надо знать и особенности инвертора и трансформатора.

Преимущества у плазмореза, изготовленного на основе инвертора следующие: в среднем его КПД на треть выше, чем у аналогов, в которых присутствует трансформатор, они наиболее эффективны и экономны. Такое устройство обеспечивает стабильность дуги. К недостаткам относится то, что работа проводится исключительно с материалами незначительной толщины.

Если же за основу взят трансформатор, то такой агрегат наверняка будет громоздким и потребует дополнительную площадку для использования. Но значительным плюсом является то, что он позволяет проводить работы с довольно массивными и толстыми деталями. Такие устройства ставят либо в специально оборудованных для них помещениях либо на передвижных платформах.

Поэтому, если не планируется проводить резку особо крупных объектов, то рекомендуется использовать именно плазморез созданный из инвертора. Принцип прост: надо соединять уже находящийся в вашем распоряжении источник питания и прочие детали, соблюдая определенную последовательность.

Какое оборудование понадобится

Конечно, прежде чем приступать непосредственно к сборке устройства для плазменной резки металла, потребуется приобрести все детали, которые и составят конечный продукт. Но если вы хотите, чтобы предполагаемые функции выполнялись на высоком уровне, без поломок, то некоторые из составляющих надо покупать уже в готовом виде.

Инвертор

Это «сердце» нашего будущего агрегата, и взять его можно из какого-либо сварочного аппарата. В большинстве случаев, это и есть главное материальное вложение в описываемый проект. Для того, чтобы выбрать подходящий инвертор надо точно знать, какие работы будут производиться плазморезом, их объем и т.д. Тогда уже не сложно будет подобрать и мощность инвертора.

Приходится слышать, что некоторые народные умельцы собирают инвертор и своими силами. Для этого кропотливо подбирают детали, используют материалы имеющиеся в их распоряжении. Но на практике оказывается, что такие самодельные конструкции менее надежны, чем покупные варианты. К тому же в домашних условиях трудно обеспечить те же стандарты, что и на производстве. Поэтому предпочтительнее все же покупной вариант инвертора.

Резак

Когда мастера или любители делают своими силами плазморез, то зачастую ошибаются, пытаясь полностью собрать и резак с подачей электричества и воздуха. Составные части резака это: сопло, элементы подвода и ручка. Причем ручка, вследствие её интенсивного использования, изнашивается за короткий период времени и приходится часто её заменять. Поэтому лучшим выбором будет покупка заводского сопла, а вот остальные составляющие можно собрать своими силами. Но вполне обоснованным также является и мнение о том, что затрата большого количества средств и усилий на самостоятельную сборку этой составляющей не продуктивно. Лучше купить заводское изделие.

Компрессор

По инструкции использование компрессора подразумевает, что будет применяться кислород, либо инертный газ. На практике же чаще его подключают к баллонам, в которых – специальная смесь. Именно такая смесь обеспечивает сильный пучок плазмы при достойном охлаждении. Если жеплазморез используется в быту, то для экономии и простоты дела рекомендуют использовать простой компрессор. Эту составляющую вполне можно собрать своими силами, где роль ресивера будет выполнять обычный баллон. Компрессор же часто берут из холодильника, либо из машины ЗИЛ. Важно не ошибиться с регулированием давления. Делается это опытным путем, мастерами, на начальном этапе работ.

Кабель–шланговый пакет

Эту составляющую плазмореза можно купить как по отдельности, так и вместе с основным оборудованием. Главное знать некоторые характеристики агрегата, а именно: какое при работе будет давление, а также какое сечение у кабеля – от этого зависят и характеристики шлангов. Проводник подбирается под силу инвертора. В другом случае он перегреется и может загореться и даже возможно поражение током.

Процесс сборки

Это довольно простая последовательность сборки. Сопло плазмореза соединяется с инвертором и компрессором. Для подобных целей и нужен кабель-шланговой пакет. Потребуются набор клемов и зажимов. С их помощью можно оперативно собирать, а также и разбирать плазморез. Если все сделано грамотно, то на выходе получится устройство весьма компактных параметров. Его легко транспортировать на место, где будет проводиться очередная работа.

Что советуют специалисты

  • Прежде всего, вы должны позаботиться о том, чтобы в наличии были запасные прокладки в достаточном количестве. Ведь происходит плазменая резка при использовании газа, а прокладки необходимы для подключения шлангов. И если агрегат планируется достаточно часто перевозить, то без данного элемента никак не обойтись, более того – отсутствие прокладок может стать причиной остановки всей работы.
  • Особо высокие температуры воздействуют на сопло резака. Поэтому, в перспективе длительного использования аппарата, именно эта деталь изнашивается скорее других. Так что в наличии должно быть и запасное сопло.
  • Диапазон цен на инверторы весьма велик: от весьма дешёвых и до действительно дорогих. Главное, что влияет на цену – это мощность инвертора. Так что, прежде чем покупать, определитесь с тем, какая вам потребуется мощность. И уж отталкиваясь от своих реальных потребностей, выбирайте ту или иную модель. Так и деньги сэкономите и создадите плазморез, который подходит именно для вашей работы.
  • Не обойтись без электродов изготовленных из тугоплавких металлов. На рынке выбор достаточно велик. Например, изделия изготовленные из циркония, бериллия или тория. Но при значительном нагреве из определенных металлов происходит выделение опасных компонентов. Наиболее безопасным, а значит и предпочтительным считаются электроды, изготовленные из гафния.
  • Во время проведения работ плазма в таком аппарате раскаляется до 30 тысяч градусов. А это значит, что требуется соблюдений всех мер безопасности. Без этого возможно возгорание, либо же может быть нанесён вред, как сварщику, так и окружающим. По этой причине новичкам, не прошедшим никакого обучения нельзя работать на подобном оборудовании. В идеале должен работать специалист со значительным стажем.
  • Причина, по которой специалисты рекомендуют применять при работах только изготовленные на заводах резаки, это то, что самодельные вариации могут вносить нарушения в вихревой поток воздуха. А это недопустимо, т.к. возможно образование 2-х дуг, которые станут причиной поломки изделия. Поэтому лучше один раз потратиться, чем потом вкладывать дополнительные средства и силы в починку агрегата.
  • Если с помощью инвертора планируется производить работы только одного типа, то в него возможно внесение некоторых модификаций призванных облегчить именно такой тип работ. Например, некоторые умельцы вводят собственные доработки в сопло или создают особый кожух для защиты рук. Главный принцип любого такого дополнения: они не должны идти в разрез с правилами безопасности.

Выводы

Итак, ознакомившись с этим материалом, становится ясно, что для сборки плазмореза с инвертором потребуется приобрести уже готовые составляющие от разных производителей. А что касается изготовления плазмореза, то это простая сборка. Но все же подбор отдельных деталей позволить сэкономить, т.к. если брать полный готовый комплект у одного производителя, то это выйдет гораздо дороже.

Видео: Как превратить инвертор для ручной сварки в полуавтомат

Другие статьи:

nlo-mir.ru

Самодельный плазморез из сварочного инвертора (видео)

07 октября 2015

Просмотров: 8079

Сборка плазмореза своими руками из инвертора является относительно несложным делом.

Плазморез можно использовать не только для резки различных деталей, но и для сварки.

Прежде чем собирать самодельный плазморез своими руками, следует заранее подготовить некоторые комплектующие, входящие в состав конструкции плазмореза. В конструкцию плазмореза входят следующие элементы:

  • плазменный резак;
  • источник электропитания, в роли которого может использоваться инвертор или трансформатор;
  • компрессорное устройство для подачи потока воздуха и формирования потока плазмы;
  • кабель-шланги для сборки всех компонентов в единый комплекс.

Принцип работы аппарата плазменной резки металла.

Самодельный плазморез можно использовать для проведения разнообразных технических операций не только на производстве, но и в домашнем хозяйстве.

Дома эти приспособления можно применять для обработки металлических изделий, если требуется проведение тонкой и точной резки.

Промышленность предлагает потребителям устройства, с помощью которых можно проводить сваривание металлов в защитной газовой среде. В качестве защиты при проведении сварки используется инертный газ аргон.

При сборке самодельного устройства следует особое внимание уделить силе тока. Величина этого параметра зависит от используемого источника питания.

Лучше всего применять в качестве источника электротока инвертор. Это устройство обеспечивает стабильное функционирование аппарата плазменной резки. Помимо этого, применение инвертора позволяет обеспечить более экономичное энергопотребление, нежели при использовании в качестве источника питания трансформатора.

Недостатком применения в конструкции плазмореза инверторного источника питания является небольшая толщина заготовок, которые можно обрабатывать при помощи такого устройства.

Виды плазменных резаков.

Преимуществами плазмореза на основе использования инвертора являются относительно небольшая масса устройства и небольшое потребление электрической энергии. Кроме того, КПД устройства, основу которого составляет инверторный источник питания, выше на 10%, чем у устройства с трансформаторным блоком, что оказывает влияние на качество выполнения операций.

При проведении сборки приспособления следует уделить внимание точности и качеству сборки в соответствии соемой, а также объединению элементов в системе.

При сборке приспособления в конструкции нужно использовать сопло достаточной длины, которое не должно быть слишком длинным, иначе его придется часто заменять.

Выбор конструктивных элементов для сборки приспособления

При изготовлении прибора своими руками требуется правильно подобрать соответствующие комплектующие.

Источник электропитания для оборудования. В качестве этого элемента применяется инвертор — это устройство, обеспечивающее подачу напряжения с заранее заданными характеристиками для функционирования оборудования. Помимо инвертора можно применять трансформатор. Если используется в качестве блока питания трансформатор, то при конструировании оборудования нужно учитывать большой вес сварочного трансформатора. Кроме того, следует помнить, что при использовании трансформатора устройство потребляет большое количество электрической энергии.

Формирование воздушного потока в плазморезе.

Для сборки инструмента нужно подготовить плазменный резак, который является основным элементом приспособления, обеспечивающим выполнение рабочих операций. Также потребуется приобрести устройство нагнетания воздушного потока — компрессор и кабель-шланговый пакет.

Использование инверторного источника питания более выгодно, так как это устройство является более экономичным и его стоимость значительно ниже. Приспособление, работа которого основана на использовании инверторного блока питания, проще в использовании. Такое устройство можно применять при проведении работ в домашних условиях и на небольшом производстве. При использовании этого типа блока питания достигается стабильность напряжения, что позволяет осуществлять качественные работы в труднодоступных местах, где использование трансформаторных устройств невозможно.

Плазмотрон — основной элемент резака. Конструкция этого приспособления состоит из сопла, канала подачи воздушного потока, обеспечивающего резку металлических заготовок, электрода и изолятора, играющего одновременно роль охладителя.

Сборка плазменного резака

Для сборки плазмотрона требуется подобрать соответствующий электрод. Чаще всего используются электроды, изготовленные с применением тория, бериллия, циркония или гафния. Такие материалы считаются оптимальными для проведения резки металла воздушно-пламенным потоком. В процессе функционирования установки на поверхности материала электрода образуются тугоплавкие оксиды, которые не позволяют происходить разрушению материала электрода. При выборе типа электрода следует помнить, что некоторые из материалов, используемых для изготовления тела электродов, являются опасными для работника. Так, например, бериллий в составе электрода в процессе работы вызывает образование радиоактивных оксидов, а использование тория вызывает образование токсичных соединений с кислородом. Лучшим материалом является гафний, который абсолютно безопасен для работника, осуществляющего работы.

В процессе сборки следует особое внимание уделить соплу, которое осуществляет формирование струи для резки. От технических характеристик этого элемента зависит качество рабочей струи. Оптимальным является применение приспособления с диаметром 3 см. Длина должна быть достаточной, чтобы рез имел аккуратный и качественный вид. В случае если сопло является слишком длинным, то возможно его быстрое разрушение в процессе работы.

Для осуществления подачи воздушного потока в конструкции плазмореза используется компрессор. Особенностью работы резака является использование в процессе функционирования оборудования газов для защиты и плазмообразования. Работа по осуществлению резки металла совершается при силе тока в 200 А. При работе устройства применяется сжатый воздух, который требуется для охлаждения функционирующего оборудования и формирования плазменной струи. Использование такой конструкции в процессе работы позволяет проводить резание метзаготовок с толщиной металла до 50 мм.

Для соединения всех элементов установки применяется кабель-шланговый пакет. При проведении сборки установки требуется соблюдать определенный порядок работ. Сначала инвертор при помощи кабеля объединяется с электродом для подачи на него напряжения. Посредством шланга осуществляется подача сжатого воздушного потока от компрессорной установки к плазмотрону, где формируется плазменная струя.

http:

Принцип функционирования резака

После того как установка для осуществления резки металла собрана, требуется проверить ее работоспособность. При запуске инвертор подает электроток с высокой частотой на плазмотрон. После подачи напряжения на электрод происходит формирование электродуги, ее температура в момент возникновения варьируется в интервале от 6 до 8 тыс. градусов Цельсия. Формирование дуги происходит между электродом и наконечником сопла. Далее подается поток сжатого воздуха, который при прохождении через электродугу нагревается и увеличивается в объеме в сотню раз, при этом происходит ионизация потока, и он приобретает токопроводные свойства.

http:

При помощи сопла происходит формирование узкого потока плазмы. Скорость истечения плазменного потока равна 2-3 метра в секунду. В момент истечения струи плазмы ее температура значительно возрастает и достигает 25-30 тысяч градусов. На выходе из сопла формируется поток высокотемпературной плазмы, которая применяется для проведения процесса резки. В момент соприкосновения плазменной струи с металлом заготовки происходит гашение первоначальной дуги и зажигание дуги режущей, при помощи которой осуществляется обработка заготовки. Плавление металла происходит локально, в месте воздействия плазменного потока.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Плазморез своими руками

Главная страница » Своими руками » Плазморез

Раскрой металла – это одна из основных операций на всех металлообрабатывающих предприятиях. Статистика показывает, что почти 90% всего разрезаемого металла имеют толщину ≤ 25 мм. Именно для такого материала учёные и инженеры разработали плазменный метод резки.

На предприятиях, в зависимости от объёмов и уровня производства, применяется самое разнообразное оборудование: от мобильного ручного до портальных станков плазменной резки. Но, даже самые маломощные, аппараты имеют высокую стоимость и будут «не по карману» многим домашним умельцам. И они задаются вопросом: как сделать плазморез своим руками? Для них мы и расскажем, как изготовить такой плазморез.

Принцип действия плазмореза

Что бы было всё понятно, начнём с описания плазменной резки .

Несколько слов посвятим терминологии. Аппарат для плазменной резки называется плазморез, а главный инструмент в нём – плазмотрон. Именно он создаёт поток ионизированного воздуха, в среде которого образуется плазма.

Плазменная резка заключается в следующем. Формируется поток ионизированного воздуха. Кардинальное отличие этого воздуха от обычного заключается в том, что он не является электроизолятором, и его электропроводность равна аналогичному параметру разрезаемой заготовки. В плазмотроне от импульса тока происходит поджиг этого потока. Образуется электродуга в плотном потоке плазмы, температура последней достигает 5000…30000°С. Эта дуга осуществляет рез заготовки, если она элктропроводна. Если заготовка не пропускает электроток, то рез осуществляется потоком плазмы. Образующиеся на поверхности разрезаемой заготовки металлические капли сдуваются потоком воздуха из сопла.

Формирование воздушного потока

Из чего состоит плазморез

Плазморез состоит из нескольких узлов:

Плазмотрон

Есть два пути изготовления плазмотрона:

В обоих случаях, следует обратить особое внимание на соблюдение принципа плазменного резания металла.

Плазматрон (узнать подробнее про его устройство можно тут)

Блок электропитания

Источником электропитания плазмореза может быть:

Таким образом, можно самостоятельно намотать трансформатор необходимой мощности и его использовать.

Осциллятор

Плазмотрон в плазморезе образует и формирует горящий поток ионизированного воздуха. Поджиг этого потока осуществляется устройством, которое называется осциллятор.

Компрессор

Компрессор, как следует из названия, подает воздух. Но не просто воздух. Он должен обеспечивать вихревую подачу воздуха, которая заставит катодное пятно плазменной дуги располагаться точно по центру электрода. Если этого не будет, то возможны проблемы с дугой.

Компрессор лучше купить специализированный, иначе в стандартном придётся монтировать систему очистки воздуха.

Узнать подробнее про компрессоры для плазменной резки

Таким образом, можно построить самодельный плазморез. При тщательной настройке вы добьётесь хорошего качества реза при существенной экономии материальных средств.

Самодельный плазморез

Плазморез своими руками

Самодельный осциллятор

Осциллятор для плазмореза — это устройство для бесконтактного возбуждения дуги и стабилизации её горения. Эти опции он получает благодаря преобразованию параметров электроэнергии. Подробнее в статье: «Осциллятор для плазмореза своими руками».

Самодельный кабель-шланговый пакет

Видео

Посмотрите полезный видеоролик, где умелец показывает, как сделать кабель-шланговый пакет своими руками:

Как сделать из сварочного трансформатора

Более подробная информация про плазморез из трансформатора сварочного здесь.

Самодельный трансформатор для плазмореза

Один из возможных источников питания аппарата плазменной резки — это самодельный трансформатор для плазмореза. Он обладает рядом достоинств:

  • не чувствителен к перепадам напряжения;
  • позволяет резать толстый металл.

Но, вместе с тем, у него имеется несколько минусов: низкий КПД и большая масса.

Подготовка

Подберите для самоделки сварочный трансформатор, который сможет обеспечить работу вашего плазмореза в удобных для вас условиях. Бытовая однофазная электропроводка может выдерживать нагрузку до 25А, соответственно трёхфазная – до 60А. Удобнее всего использовать трёхфазную с плавной регулировкой исполнительных параметров:

  • изменением размеров воздушного промежутка между первичной и вторичной обмотками;
  • согласованным изменением числа витков первичной и вторичной обмоток;
  • применением подмагничиваемого шунта и т. п.

Необходимо проверить и отрегулировать все органы настройки. Если демонтировалась вторичная обмотка, то, будет не лишним, намотать дополнительную первичную обмотку и предусмотреть возможность её подключения при необходимости настройки режима реза. Это позволит получать ровные и гладкие стенки. Кроме того следует предусмотреть несколько ответвлений во вторичной обмотке по той же причине.

Полезное видео:

Посмотрите ролик плазмореза, где используется самодельный трансформатор:

Эксплуатация самодельного трансформатора для плазмореза

Эксплуатация такого трансформатора не вызывает каких-либо трудностей. Положительная особенность таких гаджетов – они легко переносят токовые перегрузки. Недостатком (кроме неподъёмного веса) является необходимость частого применения осциллятора. Но, и этот «недостаток» очень быстро, с приобретением опыта, проходит.

Где купить комплектацию для плазмотрона

Контакты продавцов смотрите на этой странице.

Узнать больше:

Плазменная резка металла
Оборудование для плазменной резки металла
Ручная плазменная резка металла (оборудование)
Установка плазменной резки металла
