Сортамент арматуры по ГОСТ 5781-82. Площадь арматуры, таблица арматуры, вес погонного метра арматуры.

Те, кто занимается расчетом железобетонных конструкций знает, что сортамент арматуры всегда должен быть под рукой.

И как практика показывает, всю справочную информацию как-то не очень удобно носить с собой, проще зайти в интернет и ввести поисковый запрос «Сортамент арматуры таблица» и посмотреть нужные значения.

Я так постоянно и делаю, и поэтому решил добавить себе на сайт http://spacecad.ru сортамент арматуры, надеюсь тем самым помогу многим с поиском.

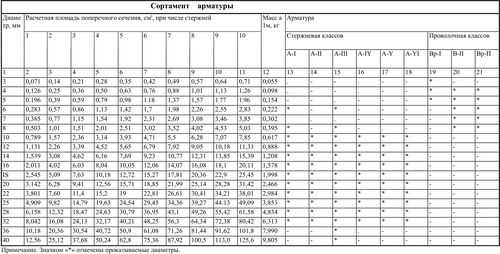

Сортамент арматуры таблица скачать

сортамент арматуры таблица



Поделиться ссылкой:

Понравилось это:

Нравится Загрузка...

Похожее

spacecad.ru

4.3 Расчет площади рабочей арматуры

Принимаем: бетон В20, γb = 0,9 Rb = 10,35 МПа, арматура класса А400 (Rsc = 355 МПа).

и, следовательно, расчет ведется в предположении наличия только случайных эксцентриситетов методом последовательных приближений.

Принимаем 4 Ø 32 (As,loss= 3217 мм2)

Уточняем расчет колонны с учетом значения As,loss =2463 мм2 и φ = 0,9, тогда фактическая несущая способность колонны:

, то сеть прочность колонны обеспечена.

Проверяем достаточность величины принятого армирования:

Назначение поперечной арматуры

Класс арматуры хомутов А240, dw ≥ 0,25d = 0,25 × 32 = 8 мм, принимаем

dw = 8 мм. Каркас сварной, поэтому шаг хомутов sw ≤ 15d = 375 мм, sw = smax = 350 мм.

5Расчет и конструирование центрально нагруженного фундамента под колонну Исходные данные для проектирования

  • Расчетное усилие в заделке Nfun = 1650,15кН

  • Нормативное усилие Nnfun = Nfun :γfm=1650,15 : 1,15= 1434,9 кН;

  • Условная (без учета района строительства и категории грунта) глубина заложения Hf= 1,5 м

  • Расчетное сопротивление грунта (по заданию) Rгр = 0,31 МПа

  • Средний вес единицы объема бетона фундамента и грунта на его уступах γm = 20 кН/м3

  • Фундамент проектируется монолитным, многоступенчатым из тяжелого бетона класса В20 (γb1 = 0,9) Rbt = 0,81 МПа

  • Армирование фундамента выполнить арматурой класса А400 (

    Rs = 355 МПа)

Определение геометрических размеров фундамента

Размер стороны квадратной подошвы:

Назначаем а = 2,3 м, тогда давление под подошвой фундамента при действии расчетной нагрузки:

Рабочая высота фундамента из условия прочности на продавливание:

Hf = h0 + аз = + 50 = 356,6мм ≈ 350 мм (аз = 35 ÷ 70 мм – толщина защитного слоя)

По условию заделки колонны в фундамент:

Hf = 1,5hc + 250 = 1,5 × 300 + 250 = 600 мм.

По условию анкеровки сжатой арматуры (арматура колонны) диаметром  25 А400 в бетоне класса В20:

H = λand + 250 = 20 × 25 + 250 = 750 мм, где λan = 20.

С учетом удовлетворения всех требований принимаем окончательно двухступенчатый фундамент:

Hf= 750 мм, мм, высоту ниж­ней ступениh1 = 400 мм (h01 = h1

− аз = 350 мм).

Проверяем соответствие рабочей высоты нижней ступени h01:

Минимальное значение поперечной силы Qb,min:

т.е. прочность нижней ступени по наклонному сечению обеспечена.

Ширина второй ступени аф1 = 1100 мм.

Проверяем прочность фундамента на продавливание по поверхности пирамиды:

условие прочности на продавливание удовлетворяется.

Определение площади рабочей арматуры

Изгибающие моменты в расчетных сечениях фундамента:

Необходимая площадь сечения арматуры для каждого направления на всю ширину фундамента определяется как большее из двух следующих значений:

Нестандартную сетку принимаем с одинаковой в обоих направлениях рабочей арматурой 15 Ø 12 А400 (As = 1696,5 мм2) и шагом 150 мм.

Проверяем достаточность принятого армирования фундамента:

Список использованной литературы

  1. СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения. М.: ГУП «НИИЖБ, ФГУП ЦПП, 2004.

  2. СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. М.: ГУП «НИИЖБ, ФГУП ЦПП, 2004.

  3. Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003). ЦНИИПромзданий, НИИЖБ.- М.: ОАО «ЦНИИПромзданий, 2005.-214 с.

  4. СНиП 2.01.07-85* Нагрузки и воздействия. Госстрой России. – М.: ГП ЦПП 2003.

  5. Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84). – М.: ЦИТП, 1986.

  6. Пособие по проектированию предварительно напряженных железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84). Часть 1. – М.: ЦИТП, 1986.

  7. Пособие по проектированию предварительно напряженных железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84). Часть 2. – М.: ЦИТП, 1986.

37

studfiles.net

Сортамент арматуры: таблица по ГОСТ 5781-82

Как и при различном производстве для изготовления арматуры есть свои стандарты. Составленный ГОСТ включает единогласные нормативы различных характеристик. Они включают диаметр, вес, сечение стержня. Данные характеристики образуют комплексный термин – сортамент арматуры. Другими словами сортамент это состав продукта по размеру, профилям и другие характерные признаки.

Арматура для строительства

Арматура для строительства по  ГОСТ5781-82. Изделия отличаются по внешнему виду, а именно гладкой и рифленой поверхностям. По этой причине их маркировки будут отличаться. Помимо этого маркировка так же отражает физические свойства изделия, материал изготовления и устойчивость к химическим воздействиям. К примеру, «т» говорит о том, что для изготовления материала использовали термическую упрочненную сталь, «к» — изделие имеет повышенную устойчивость к коррозии, «с» — арматура сваривается, «в» — прочная благодаря вытяжки. Поэтому для того, чтобы отличить типы  арматуры можно посмотреть фото.

Изготавливают следующие виды арматуры:

  1. Способ производства:
  • Изготавливают стержневую арматуру. Стальной прут, его диаметр больше 6 мм. Применяют при создании сооружений из железобетона.

  • Проволочную. Легко изгибающая проволока. В ее состав входит низкоуглеродистая или углеродистая сталь. Применяют при скреплении стержней вместе.
  • Канатную. Состоит из переплетения металлических прядей.

  1. Особенности монтажа:
    • Сеточный вид арматуры (вязанные, каркасные).Изгибающая проволока. Применяется для соединения несущих элементов железобетонного каркаса.
    • Сварной. Сваривают стержни, в результате должна получиться сплошная пространственная сетка.
  2. Сечение стержня (об этом подробнее ниже).
  3. Расположение в конструкции.
  4. Предназначение:
  • «А2» (А300) — Рабочие арматуры, имеет рифленную поверхность. Можно отнести к силовому элетенту, несущий основные нагрузки. Области для использования: малоэтажные строительства, ремонты, монолитное сооружение.
  • Распределительные арматуры. Распределяется нагрузка максимально и равномерно по общей площади конструкции.Защищает от перемещений и прогибов стержней.
  • Конструктивные. Их цель недопустить усадку материалов в результате перепад температуры.
  • «А1» (А240)- Монтажные. Применяют для железобетонных конструкций. Является распределительным и связующим элементом. Имеет гладкую поверхность.Формирует каркас и фиксирует рабочие прутки.
  • Анкерные. Является усиливающим элементом, их монтируют на конец детали.
  • «А3» (А400, А500)- горячекатаный прут имеет периодичную поверхность. Данный продукт наиболее востребован, потому что изготавливается в различном диаметре и его применяют для железобетонного каркаса, во время возведения жилого, коммерческого и промышленного строения. Так же им обустраивают дорожные и тротуарные полотна.
  • Сортамент арматуры «А500с». Большой плюс данной арматуры в том, что на ней отсутствует хрупкие разрушения сварного соединения, которые выполнены в ручную ( при помощи дуговой сварки).

Материал для строительства (масса приблизительно 2-40 кг). Рассчитать массу изделия не так уж и сложно.Существует несколько способов.Необходимо знание погонного метража,удельного веса (например,8 или 6 мм).

Варианты для рассчета веса арматуры

Первый вариант: данный способ очень действенный и простой. Для расчета понадобиться онлайн-калькулятор металлопроката. Чтобы произвести расчеты необходимо знания о диаметре металлического прута (в нашем случае — это 8 мм), длине прута в погонном метре. Стоит написать  значения в соответствующую колонку в программе. После этого сразу узнаем  результаты.

Второй вариант: данный способ это  расчет по таблице. Данным расчетом пользуются если нельзя рассчитать через онлайн-калькулятор, но при этом знаем маркировку изделия. Узнать вес можно если использовать первый и второй столбец в таблице. Первый столбец содержит маркировку диаметра интересующей арматуры. Второй и третий столбец показывает вес в погонном метре. Таблица арматуры сортамента ГОСТ 5781-82.

Третий вариант:данный способ расчета более трудоемкий, использовать только тогда, когда нет возможности использовать два других способа. Первым делом нужно написать объемные массы изделий. После этого расчет производят по следующей схеме:

Сечение арматуры

Нужно знание о поперечном сечении и посчитать (необходимо узнать S-круга).Она рассчитывается по формуле: Площадь круга находится формулой: ПxR2, где R2 это радиус круга; П-3,14. Для прутов имеющих диаметр 14 мм расчет будет следующим:

R=14:2:1000=0,007 м.

S=3,14×0,007×0,007=0,0001;

Далее определяем  V прута. Нужно знание о длине изделия в метрах (к примеру, 14м). V=14×0,0001=0,014;

После полученный результат умножаем на объемный вес изделия  0,014*7856= 109 кг.

Масса прута очень важна для  строительства, следовательно, правильные расчеты помогут сделать надежный  фундамент, который сможет прослужить долго и сможет выдерживать  большую  нагрузку.

Таблица арматуры сортамента ГОСТ 5781-82:

Производят арматуру путем горячего проката. После того как материал попадает на завод его выгружают, тщательно сортируют и помещают на оплавление в жидкое состояние. Далее ее разливают в изложницу. После того как стальные слитки застынут их нагревают. Продукт после этой процедуры помещается в холодильную камеру для остывания, производиться контроль на качество, обрезание и подготовка к транспортировке. Выпускается арматура в виде стержней или  мотками.

metall.trubygid.ru

Расчет арматуры для ленточного фундамента: инструкция с примерами | 5domov.ru

Ленточный фундамент используется в строительстве чаще других конструкций. Он прекрасно выдерживает вертикальные нагрузки от веса здания, но плохо работает на изгиб. В процессе такого действия фундаментная конструкция начинает трескаться, постепенно теряя свои первоначальные технические характеристики. Именно поэтому в тело бетонной конструкции устанавливается армирующий каркас, собранный из стальной арматуры.

Оглавление:

Конструкция ленточного фундамента

Чисто конструктивно ленточный фундамент – это лента (отсюда, в принципе, и название), которая сооружается под все стены здания. Это непрерывная конструкция, закладываемая в грунт, для чего для нее возводится опалубка, устанавливаемая в предварительно выкопанную траншею.

Ленточный фундамент

Достоинства ленточного фундамента:

  • высокая несущая способность;
  • простота сооружения;
  • высокая скорость возведения.

Есть у конструкции и свои недостатки:

  • большой вес сооружения, что может спровоцировать неравномерную его усадку, поэтому очень важно предварительно провести исследование грунта и определить уровень пролегания грунтовых вод;
  • после заливки придется ждать 28 дней, когда бетон наберет свою марочную прочность, после чего фундамент можно нагружать.

Конструкция армирующего каркаса

Чисто конструктивно армокаркас для ленточного фундамента – это объемная конструкция из двух или более решеток, которые устанавливаются вертикально на определенном расстоянии друг от друга и скрепляются между собой поперечинами из той же арматуры. Размеры фундамента рассчитываются с учетом нагрузок, которыми здание давит на основу. А так как именно армирующий каркас является основной для сдерживания нагрузок, то необходимо рассчитывать и его.

Конструкция армирующего каркаса

Правила расчета арматуры ленточного фундамента

Расчет арматуры для ленточного фундамента производится на основании двух документов: СНиП под номером 52-101-2003 «Бетонные и железобетонные конструкции» и пособию по проектированию – «Армирование элементов железобетонных зданий». В них четко расписаны требований к армокаркасу ленточного фундамента. А именно:

  1. Общая площадь продольных арматурных стержней должна равнять 0,1% от сечения ленты.
  2. Каркас должен полностью поместиться в тело фундамента так, чтобы от его краев до арматуры оставался промежуток, равный 5 см. Это касается всех плоскостей: боковин, верхней и нижней поверхностей.
  3. Если длина ленточного фундамента с одной стороны не превышает 3 м, то для ее усиления используются арматурные стержни диаметром 8-10 мм. Если длина превышает 3 м, то – не менее 12 мм.
  4. Вертикальные (они же монтажные) и поперечные прутки арматуры не являются несущими. Основная их задача – соединение и крепление продольной арматуры. Поэтому поперечины и вертикальные элементы собираются из стержней меньшего диаметра, можно использовать гладкую арматуру, а не рифленую.
  5. Для продольного использования арматуры применяют материал марки А3 – стальной горячекатаный рифленый. Для вертикального и поперечного марка А1, А2 или А3.
  6. Расстояние между вертикальными, а также между поперечными прутками составляет 20-40 см.
  7. Если высота армокаркаса не превышает 80 см, то в качестве поперечных прутков можно использовать арматуру диаметром 6 мм. Если параметр высоты превышает обозначенный показатель, то лучше использовать стержни диаметром 8 мм.

Основной расчет проводится на основании позиции под номером «1». Таким образом рассчитывается количество продольных стержней.

Расчет арматуры ленточного фундамента с примером

Вводные данные:

  • длина ленточного фундамента – 20 м;
  • ширина – 40 см;
  • высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

  1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
  2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

  • «π» — это Архимедово число, равное 3,14,
  • D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

  • у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
  • у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

  • 2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

  • 2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Марки арматуры для ленточного фундамента

Стальная арматура на рынке представлена несколькими разновидностями, и разделяется она на строительную и промышленную. В первую категорию входят несколько классов материала, которые маркируются буквой «А» и числовым обозначением. Сегодня строители пользуются двумя видами обозначения: старой и новой:

  • А1 – это старая маркировка, соответствующая новому обозначению А240;
  • соответственно А2 – это А300;
  • А3 – А400;
  • А4 – А600;
  • А5 – А800;
  • А6 – А1000.

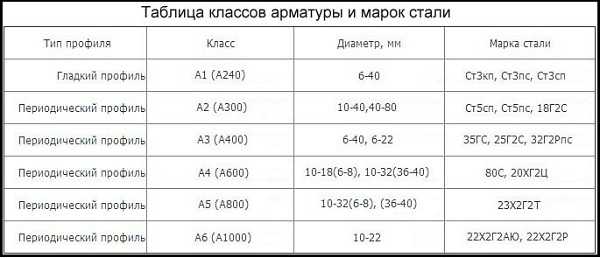

Марки арматуры и их характеристики

Сразу оговоримся, что в сооружении фундаментов две последние позиции не применяются. Они обладают высокими техническими характеристиками, но очень дороги, что формирует высокую себестоимость конструкции. Для продольных стержней применяют арматуру класса А3 или А4. Обе марки практически схожи, последняя обладает более высокой прочностью, соответственно и большей ценой.

Арматуру класса А1 отличить от других несложно, потому что это гладкие прутки. Их не используют в продольной укладке каркаса, потому что стержни обладаю практически нулевым сцеплением с бетонным раствором. Их применяют для крепления арматурных решеток между собой. Класс А2 – это рифленая арматура, которую можно использовать в малоэтажном строительстве, чаще гражданском коттеджном. Материал этой марки диаметром меньше 8 мм выходит из производства в бухтах, больше 8 мм в стержнях.

По способу производства арматура делится на горячекатаную и холоднодеформированную. Для фундаментов лучше использовать первую, потому что у нее более высокие прочностные характеристики. Отличаются оба вида друг от друга ем, что горячекатаная изготавливается в процессе заливки расплавленного металла, холоднодеформированная – это стальной готовый стержень, который пропускается через валки с нанесенными на их поверхности рисунки. Последние и формируют рельеф арматуры.

Необходимо отметить, что в армирующем каркасе арматурные стержни соединяются между собой вязальной проволокой. Сварку для этих целей не используют, потому что высокие температуры, сопровождающие сварочный процесс, изменяют свойства стали, из которой арматура изготавливается. Эти свойства ухудшаются. Но это не единственная причина.

В процессе заливки бетонного раствора армокаркас подвергается нагрузкам, особенно это касается мест стыков. Вязальная проволока дает возможность смещаться стержням относительно друг друга на незначительное расстояние, что является сдерживающим фактором этих самых нагрузок.

Соединение армокаркаса вязальной проволокой

Что касается сварки, то сегодня производители предлагают арматуру, которую можно варить электросваркой без изменения характеристик металла. Такой материал в маркировке дополняется буквой «С». К примеру, А400С.

Заключение

Расчет арматуры для ленточного фундамента – важная составляющая правильного сооружения основания дома. Главная задача все расчеты провести строго по вышеописанной последовательности. Нельзя допускать неточностей в определении диаметра используемых стержней, шага установки арматурных прутков и правил их скрепления между собой. Любая ошибка может привести к растрескиванию фундамента, а соответственно и стен дома.

Расчет арматуры для ленточного фундамента: инструкция с примерами

5 (100%) 1 vote


5domov.ru

Площадь арматуры Главная

Площадь арматуры фото

Под площадью арматуры могут пониматься прежде всего поверхностная площадь арматуры для прута определённой длины или площадь сечения арматуры. Кстати, в зависимости от того, под каким углом к оси арматурного прута выполняется такое сечение — площадь сечения арматуры будет иметь весьма разные значения. Максимальной, площадь сечения арматуры будет при «рассечении» её вдоль оси арматурного прута. На практике нас обычно интересует только одно сечение — поперечное, выполняемое строго перпендикулярно оси арматурного прута. А наиболее правильно эта площадь называется — площадь поперечного сечения арматуры. Кстати, условным или номинальным диаметром арматуры считается диаметр круглого прута с площадью сечения раной поперечному сечению арматуры соответствующего номера в сортаменте. Не стесняйтесь кликнуть на увеличении картинки — там появятся пояснительные записи.



В принципе, теоретически можно выполнить необходимые измерения и сделать расчёт площади арматуры. Но это довольно сложно и не нужно. Есть более удобный способ как найти площадь арматуры. Для того, чтобы определить площадь арматуры нам надо узнать номинальный диаметр арматуры. Удобнее всего посмотреть его в сопроводительных документах к партии поставки арматуры. Если такой возможности нет, то номинальный диаметр арматуры определяется путём выполнения двух замеров. Нам нужен для нашего арматурного прута имеющегося у нас в наличии минимальный и максимальный диаметр этого прута. Максимальный диаметр арматуры измеряется «на ребре», а минимальный «между рёбрами» периодического профиля. Каждому варианту соотношения минимального и максимального диаметра соответствует гостовское значение номинального диаметра арматуры. Что делать дальше с номинальным диаметром, как узнать площадь арматуры? Нет ничего проще — смотрим специальные таблицы. Собственно их всего две применяются «в реальной жизни».

Площадь арматуры — таблица 1. по ГОСТ 5781 — 53.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
Площадь арматуры номинальный
диаметр арматуры 10 мм
9.311.30.780.62--
Площадь арматуры номинальный
диаметр арматуры 12 мм
1113.51.130.89--
Площадь арматуры номинальный
диаметр арматуры 14 мм
1315.51.541.21--
Площадь арматуры номинальный
диаметр арматуры 16 мм
15182.011.58--
Площадь арматуры номинальный
диаметр арматуры 18 мм
17202.542.00--
Площадь арматуры номинальный
диаметр арматуры 20 мм
19223.142.47--
Площадь арматуры номинальный
диаметр арматуры 22 мм
21243.802.98--
Площадь арматуры номинальный
диаметр арматуры 25 мм
24274.913.85--
Площадь арматуры номинальный
диаметр арматуры 28 мм
26.530.56.164.83--
Площадь арматуры номинальный
диаметр арматуры 32 мм
30.534.58.046.31--
Площадь арматуры номинальный
диаметр арматуры 36 мм
34.539.510.187.99--
Площадь арматуры номинальный
диаметр арматуры 40 мм
38.543.512.579.87--
Площадь арматуры номинальный
диаметр арматуры 45 мм
43.049.015.9012.48--
Площадь арматуры номинальный
диаметр арматуры 50 мм
48.054.019.6315.41--
Площадь арматуры номинальный
диаметр арматуры 55 мм
53.059.023.7618.65--
Площадь арматуры номинальный
диаметр арматуры 60 мм
58.064.028.2722.19--
Площадь арматуры номинальный
диаметр арматуры 70 мм
68.074.038.4830.21--
Площадь арматуры номинальный
диаметр арматуры 80 мм
77.583.550.2739.46--
Площадь арматуры номинальный
диаметр арматуры 90 мм
87.593.550.2739.46--

Площадь арматуры — таблица 2. по ГОСТ 7314 — 55.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
Площадь арматуры номинальный
диаметр арматуры 6 мм
5.576.750.2830.222--
Площадь арматуры номинальный
диаметр арматуры 7 мм
6.757.750.3850.302--
Площадь арматуры номинальный
диаметр арматуры 8 мм
7.59.00.5030.395--
Площадь арматуры номинальный
диаметр арматуры 9 мм
8.510.00.6360.50--
Площадь арматуры номинальный
диаметр арматуры 10 мм
9.311.30.7850.62--
Площадь арматуры номинальный
диаметр арматуры 12 мм
11.013.51.130.89--
Площадь арматуры номинальный
диаметр арматуры 14 мм
13.015.51.541.21--
Площадь арматуры номинальный
диаметр арматуры 16 мм
15.018.02.011.58--
Площадь арматуры номинальный
диаметр арматуры 18 мм
17.020.02.542.00--
Площадь арматуры номинальный
диаметр арматуры 20 мм
19.022.03.142.47--
Площадь арматуры номинальный
диаметр арматуры 22 мм
21.024.03.802.98--
Площадь арматуры номинальный
диаметр арматуры 25 мм
24.027.04.913.85--
Площадь арматуры номинальный
диаметр арматуры 28 мм
26.530.56.164.83--
Площадь арматуры номинальный
диаметр арматуры 32 мм
30.534.58.046.31--
Площадь арматуры номинальный
диаметр арматуры 36 мм
34.539.510.187.99--
Площадь арматуры номинальный
диаметр арматуры 40 мм
38.543.512.579.87--

4ypakabra.ru

Площадь поперечного сечения арматуры Главная

Площадь поперечного сечения арматуры

Posted by admin on 10.07.2012
Площадь арматуры фото

Под площадью арматуры могут пониматься прежде всего поверхностная площадь арматуры для прута определённой длины или площадь сечения арматуры. Кстати, в зависимости от того, под каким углом к оси арматурного прута выполняется такое сечение — площадь сечения арматуры будет иметь весьма разные значения. Максимальной, площадь сечения арматуры будет при «рассечении» её вдоль оси арматурного прута. На практике нас обычно интересует только одно сечение — поперечное, выполняемое строго перпендикулярно оси арматурного прута. А наиболее правильно эта площадь называется — площадь поперечного сечения арматуры. Именно она нас и интересует сегодня. Кстати, условным или номинальным диаметром арматуры считается диаметр круглого прута с площадью сечения раной поперечному сечению арматуры соответствующего номера в сортаменте. Не стесняйтесь кликнуть на увеличении картинки — там появятся пояснительные записи к вопросу о площади поперечного сечения арматуры.



В принципе, теоретически можно выполнить необходимые измерения и сделать расчёт площади арматуры. Но это довольно сложно и не нужно. Все эти измерения и лабораторные исследования провели задолго до нас специально обученные для этого люди — специалисты по металлопрокату.

Есть более удобный способ как найти площадь поперечного сечения арматуры. Для того, чтобы определить площадь арматуры нам надо узнать номинальный диаметр арматуры. Удобнее всего посмотреть его в сопроводительных документах к партии поставки арматуры. Если такой возможности нет, то номинальный диаметр арматуры определяется путём выполнения двух замеров. Нам нужен для нашего арматурного прута имеющегося у нас в наличии минимальный и максимальный диаметр этого прута. Максимальный диаметр арматуры измеряется «на ребре», а минимальный «между рёбрами» периодического профиля. Каждому варианту соотношения минимального и максимального диаметра соответствует гостовское значение номинального диаметра арматуры. Что делать дальше с номинальным диаметром, как узнать площадь поперечного сечения арматуры? Нет ничего проще — смотрим специальные таблицы. Собственно их всего две применяются «в реальной жизни». Между прочим, пользуясь таблицей вы можете быстро переходить от номинального диаметра арматуры, к площади поперечного сечения, а потом к весу одного погонного метра арматуры и обратно — круг замкнулся.

Площадь поперечного сечения арматуры — таблица 1. по ГОСТ 5781 — 53.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
Площадь сечения арматуры номинальный
диаметр арматуры 10 мм
9.311.30.780.62--
Площадь сечения арматуры номинальный
диаметр арматуры 12 мм
1113.51.130.89--
Площадь сечения арматуры номинальный
диаметр арматуры 14 мм
1315.51.541.21--
Площадь сечения арматуры номинальный
диаметр арматуры 16 мм
15182.011.58--
Площадь сечения арматуры номинальный
диаметр арматуры 18 мм
17202.542.00--
Площадь сечения арматуры номинальный
диаметр арматуры 20 мм
19223.142.47--
Площадь сечения арматуры номинальный
диаметр арматуры 22 мм
21243.802.98--
Площадь сечения арматуры номинальный
диаметр арматуры 25 мм
24274.913.85--
Площадь сечения арматуры номинальный
диаметр арматуры 28 мм
26.530.56.164.83--
Площадь сечения арматуры номинальный
диаметр арматуры 32 мм
30.534.58.046.31--
Площадь сечения арматуры номинальный
диаметр арматуры 36 мм
34.539.510.187.99--
Площадь сечения арматуры номинальный
диаметр арматуры 40 мм
38.543.512.579.87--
Площадь сечения арматуры номинальный
диаметр арматуры 45 мм
43.049.015.9012.48--
Площадь сечения арматуры номинальный
диаметр арматуры 50 мм
48.054.019.6315.41--
Площадь сечения арматуры номинальный
диаметр арматуры 55 мм
53.059.023.7618.65--
Площадь сечения арматуры номинальный
диаметр арматуры 60 мм
58.064.028.2722.19--
Площадь сечения арматуры номинальный
диаметр арматуры 70 мм
68.074.038.4830.21--
Площадь сечения арматуры номинальный
диаметр арматуры 80 мм
77.583.550.2739.46--
Площадь сечения арматуры номинальный
диаметр арматуры 90 мм
87.593.550.2739.46--

Площадь поперечного сечения арматуры — таблица 2. по ГОСТ 7314 — 55.

Наименование металлопрокатаМинимальный диаметр d1 между рёбрами
мм
Максимальный диаметр d2 на ребре
мм
Расчётная пощадь сечения арматуры
см2
Вес погонного метра арматуры
кг
--
Площадь сечения арматуры номинальный
диаметр арматуры 6 мм
5.576.750.2830.222--
Площадь сечения арматуры номинальный
диаметр арматуры 7 мм
6.757.750.3850.302--
Площадь сечения арматуры номинальный
диаметр арматуры 8 мм
7.59.00.5030.395--
Площадь сечения арматуры номинальный
диаметр арматуры 9 мм
8.510.00.6360.50--
Площадь сечения арматуры номинальный
диаметр арматуры 10 мм
9.311.30.7850.62--
Площадь сечения арматуры номинальный
диаметр арматуры 12 мм
11.013.51.130.89--
Площадь сечения арматуры номинальный
диаметр арматуры 14 мм
13.015.51.541.21--
Площадь сечения арматуры номинальный
диаметр арматуры 16 мм
15.018.02.011.58--
Площадь сечения арматуры номинальный
диаметр арматуры 18 мм
17.020.02.542.00--
Площадь сечения арматуры номинальный
диаметр арматуры 20 мм
19.022.03.142.47--
Площадь сечения арматуры номинальный
диаметр арматуры 22 мм
21.024.03.802.98--
Площадь сечения арматуры номинальный
диаметр арматуры 25 мм
24.027.04.913.85--
Площадь сечения арматуры номинальный
диаметр арматуры 28 мм
26.530.56.164.83--
Площадь сечения арматуры номинальный
диаметр арматуры 32 мм
30.534.58.046.31--
Площадь сечения арматуры номинальный
диаметр арматуры 36 мм
34.539.510.187.99--
Площадь сечения арматуры номинальный
диаметр арматуры 40 мм
38.543.512.579.87--

4ypakabra.ru

Сортамент арматуры таблица,  а300, а500 классы и площади

Представить современное строительство без применения армирования фундамента и других бетонных конструкций практически невозможно. Использование арматуры подразумевает правильный выбор длины, сечения и диаметра стальных прутьев, в зависимости от размеров будущего сооружения и требований к прочности бетонных конструкций. Этот материал поможет полностью разобраться в разновидностях арматурных элементов.

Характеристики арматуры

Арматурные стержни отвечают целому ряду характеристик.

Класс и уровень нагрузки

Основные классы арматурных прутьев:

  • А1. Особенности: гладкая поверхность и круглое сечение. Применение: укрепление железобетонных конструкций. Материал изготовления: сталь А500С.
  • А2. Особенности: рифленая поверхность. Применение: строительство объектов с небольшим количеством этажей, сооружений промышленного назначения. Материал: сталь А500С и СТ5СП.
  • А3. Особенности: круглое сечение, имеющее периодический профиль (2 горизонтальных ребра и выступы поперечного типа). Материал: сталь А500С, 35ГС и 25Г2С.
  • А4. Особенности: рифленая поверхность. Материал: сталь 80С и 20ХГ2Ц.
  • А5. Особенности: рифленая поверхность и круглое сечение. Материал: сталь 23Х2Г2Т.
  • А6. Особенность: наружное рифление поверхности. Материал: сталь 22Х2Г2АЮ, 20Х2Г2СР и 22Х2Г2Р.





Каждый класс способен выдерживать разный уровень нагрузки:

  • 1 – 240.
  • 2 – 300.
  • 3 – 400.
  • 4 – 600.
  • 5 – 800.
  • 6 – 1000.

Нагрузка измеряется в Ньютонах на 1 мм квадратный. Ее допустимый уровень зависит от площади сооружения и веса конструкции.





Особенности производства

От класса зависит способ изготовления:

  • Для А1, А2, А3, А4 он, в основном, горячекатаный.
  • А5 и А6 изготавливаются при низких температурах.

Гладкие арматурные стержни могут быть только класса А1. Начиная с А2, А3 и заканчивая А6, прутья имеют рифленую поверхность (ребра горизонтального и поперечного типа). Использование ребер поперечного типа позволяет увеличить прочность бетонной конструкции на разрыв.

Дополнительные характеристики

Кроме индекса А, есть и другие обозначения качеств материала, используемого для изготовления прутьев:

  • К – изделие устойчиво к воздействию коррозии.
  • В – прочность прутьев увеличена, благодаря упрочнению вытяжкой.
  • Т – стержень упрочнен термически.
  • С – поддается свариванию.

К примеру, прошедшая термическое уплотнение арматура, будет иметь название А500Т, а пригодная для сваривания – А500С.

Размеры прутьев

Размеры стержней



Арматурные элементы имеют следующие размеры:

  • А1. Диаметр: 0.6-4 см.
  • А2. 1-8 см.
  • А3. 0.6-4 см.
  • А4. 1-3.2 см.
  • А5. 1-3.2 см.
  • А6. 1-2.2 см.

Прутья наибольшего диаметра используются для армирования фундаментов сооружений большой площади.

Таблица сортамента выглядит так:

Особенности выбора

Выбирать стержни можно руководствуясь следующими рекомендациями:

  • Для фундамента диаметр элементов армирования должен превышать 10 мм.
  • Балки и панели армируются прутьями 12-32 мм.
  • При изготовлении колонн применяют прокат от 14 до 36 мм.
Армирование колонн



Прутья, используемые для поперечного (дополнительного) крепления основных элементов армирования, допускается применять меньшего диаметра.

Зависимость длинны и диаметра на вес

Приблизительные показатели массы на 1 метр погонный, (диаметр стержней в мм):

  • 8 – 0.395 кг.
  • 10 – 0.617 кг.
  • 12 – 0.888 кг.
  • 14 – 1.21 кг.
  • 16 – 1.58 кг.

Учитывайте также марку стали. Разные марки имеют расхождения в массе.

Спецификация арматуры учитывается, когда проводятся расчеты на основании площади будущего здания и максимально допустимых нагрузок на основание или другие элементы, при изготовлении которых применялось армирование.

jsnip.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
