Виды кабелей, проводов и шнуров

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

  • АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

  • ВВГнг
    — кембрик с повышенной негорючестью;

Кабель ВВГнг LS

  • ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
  • ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

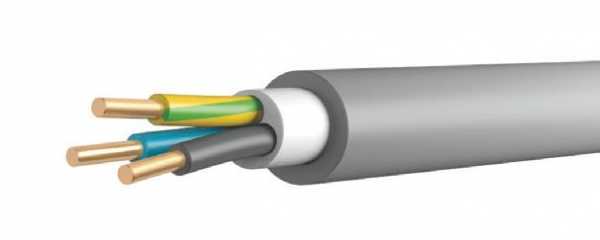

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

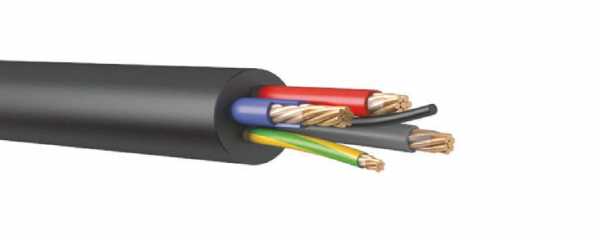

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.





Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.



ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

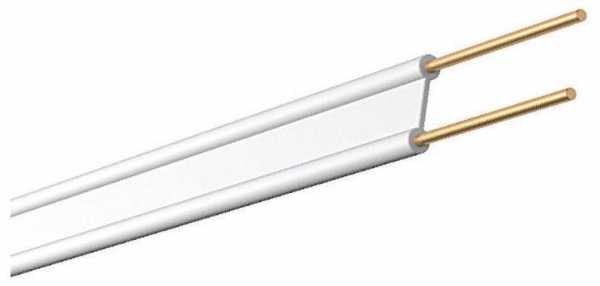

ППВмедный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3



Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.



ПВСмедный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.



Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.



Провод ШВВП







Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

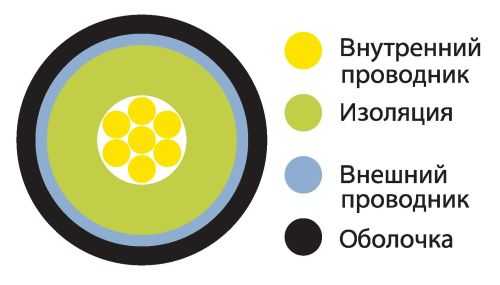

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

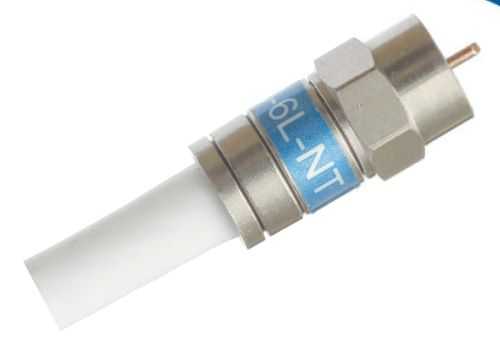

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

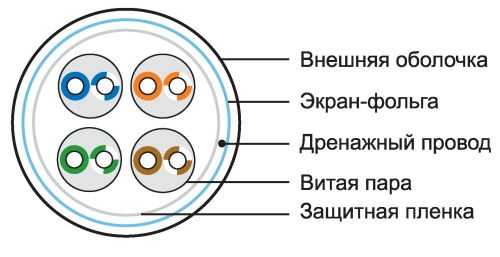

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

  • UTP, или незащищенная, без общего экрана для пар проводов;
  • FTP, или фольгированная, с экраном из алюминиевой фольги;
  • STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
  • S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

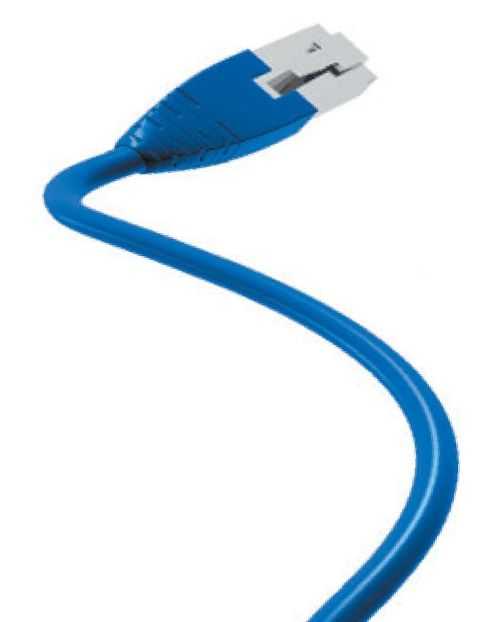

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ



Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

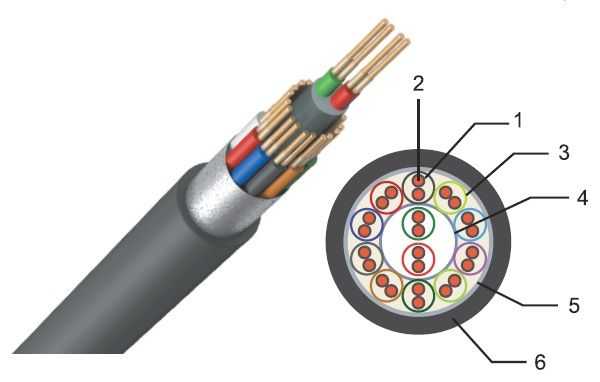

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

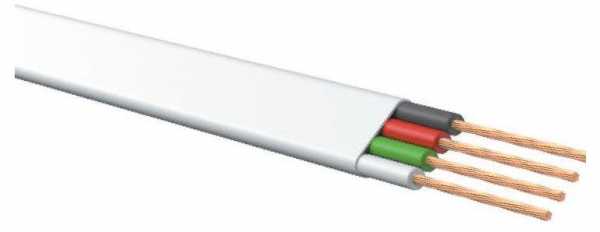

ТРВодно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.



Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМсиловой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВнагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

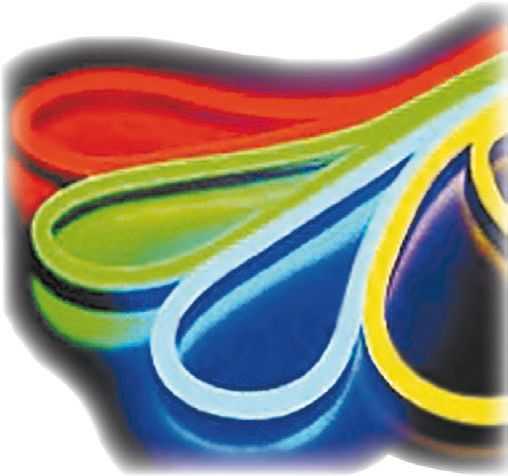

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.











Что бы еще почитать?

remstd.ru

Плоский кабель и его особенности

Современный потребительский рынок предлагает широкий ассортимент кабельной и проводниковой продукции начиная от различных проводов и шнуров, заканчивая высокотехнологичным оптоволокном. Плоский кабель – это многожильная изолированная конструкция, где все жилы расположены в одной плоскости и каждая из них имеет отдельную изоляцию. Основным его назначением является функция передачи и распределения электрической энергии.

На данный момент, с появлением инновационных технологий в области электромонтажа, использование плоских проводников заметно расширилось. Благодаря своей высокой гибкости и прочности, они идеально подходят для узких и ограниченных пространств, где экономия места является обязательным условием. Плоский кабель – это оптимальный вариант для электропитания подвижных и разъемных механизмов и их частей. Широко используется в компьютерной технике, автомобильной и авиационной отраслях, обеспечивая соединения различных устройств к плате.

В качестве материала используются такие вещества, как медь, алюминий, серебро или сплавы металлов. Для преобразования электрической энергии в тепло используются жилы на основе нихрома или константана. Жильный плоский кабель может состоять из одно- двух-, трех- и многопроволочных токопроводящих жил, которые различаются по диаметру и сечению.

Одним из важных требований, которым должна соответствовать вся проводниковая продукция, это пожаробезопасность и устойчивость к нагреву. Термостабильность – способность проводника выдерживать длительное воздействие высоких температур без последствий, влияющих на его функциональные свойства. Изоляционный материал плоского кабеля полностью удовлетворяет требованиям по нераспространению горения, тем самым обеспечивая безопасность от возможных пожаров и возгораний.

Преимущества плоского кабеля

  • Высокая гибкость. Плоский кабель отличается повышенной устойчивостью к изгибам и предназначен для облегченного позиционирования в подвижных соединениях;
  • Экономия пространства. Благодаря жилам, расположенным в один ряд в параллельной плоскости, такой проводник с легкостью умещается в труднодоступных и узких местах. Например, кабель плоский телефонный с легкостью впишется в любой интерьер;
  • Экранирование. Высокая плотность экрана с односторонним заземлением обеспечивает отсутствие помех при передаче импульсов;
  • Скорость импульса. Плоский кабель обеспечивает максимальную защиту радиоэлектронным устройствам от мощных сверхкоротких импульсов и применяется в условиях неуравновешенной связи с частыми сбоями и помехами;
  • Легкость монтажа путем прокаливания не требует дополнительной пайки. Например, плоский шлейф может соединяться напрямую с системными платами без коннекторов или переходников;
  • Устойчивость к высоким температурам;
  • Удобная транспортировка.

Где используется плоский кабель?

  1. В качестве силового кабеля для питания транспортных механизмов, осуществляющих подвижные погрузочно-разгрузочные работы. Плоский кабель выдерживает многочисленные изгибы, не теряя своей эластичности и прочности.
  2. Для обеспечения связи в телефонных сетях. Плоский кабель осуществляет передачу информации посредством тока разной частоты. Кабель плоский телефонный применяется при проводке местных абонентских линий, а также при установке частных или производственных аппаратов.
  3. Для обеспечения связи в радиотехнических устройствах. Плоский кабель обладает защитным свойством от электромагнитных помех и может передавать информационные сигналы высокой частоты на большие расстояния. Кабель ленточного типа хорошо зарекомендовал себя в системах передачи спутникового телевидения.
  4. В компьютерной и технической сферах. Большинство компаний, оказывающих услуги Интернет-соединений, работают с оптоволокном или витой парой. В зависимости от объемов информационной передачи и условий эксплуатации различают несколько категорий оптического кабеля: городской, международный, монтажный или подводный. Оптический кабель на основе стекловолокна может передавать данные при очень высокой скорости, более 10ГБ/с, без ослабления сигнала при выходе. Плоский кабель типа шлейф используется в компьютерных технологиях для подключения различных узлов к системной плате.

Маркировка кабелей

Заводская маркировка представляет собой некий шифр, распознав который потребитель может сориентироваться в разнообразии кабельной продукции и распознать ее характеристики. Итак, перед вами торговое наименование кабеля, состоящее из нескольких букв и цифр.

  • Первая буква в обозначении провода говорит о материале сердцевины. Таким образом, литера «А» характеризует алюминиевые жилы. Если заглавная «А» отсутствует, значит жилы изготовлены из меди;
  • Вторая и третья буквы – это материал и форма оболочки. Например, две буквы «ПП» означают плоский кабель. А сочетание «ТП» - кабель плоский телефонный;
  • Четвертая буква говорит о материале для изоляции: «П» - полиэтилен, «Р» - резина, «В» -поливинилхлорид;
  • Цифры, следующие за буквами, означают количество и площадь сечения жил, а также напряжение, которое может выдержать этот кабель.

Англоязычная аббревиатура NYM означает современный вид силового кабеля, который выпускается в соответствии с международными и европейскими стандартами. Плоский кабель изготавливают из меди высокого класса. Проводник выдерживает переменное напряжение 2,5 кВ и может эксплуатироваться при длительном воздействии высоких температур и влажности воздуха до 90%

Как выбрать подходящий кабель?

  • Сперва определитесь с выбором материала, из которого изготовлен жильный кабель. Медь более долговечна в отличие от алюминия, который со временем подвержен деформации и окислению. Но, стоит заметить, что алюминиевый плоский кабель обойдется вам в несколько раз дешевле, чем проводник из другого материала.
  • Рассчитайте сечение кабеля исходя из определенной нагрузки. Существует множество справочников, где рассчитаны допустимые нагрузки на алюминиевый или медный жильный кабель. Например, сечение медной жилы 1мм2 имеет пропускную способность в 10А или 220В
  • Что лучше выбрать: гибкий плоский кабель или жесткий круглый? Здесь все зависит от предназначения проводника, монтажа и условий его эксплуатации. Гибкий кабель подходит для подключения подвижных элементов и электроприборов, а жесткий для воздушной или грунтовой укладки. Например, кабель плоский телефонный обладает повышенной гибкостью незаменим для проводки линий связи в жилых или производственных зданиях.
  • Как выбрать высококачественный плоский кабель? Существует множество торговых компаний, которые предлагают широкий ассортимент кабельной продукции от проверенных торговых марок. Для того чтобы не нарваться на подделку, обращайтесь к официальным представителям компании «РосБизнесСвязь». Надежные производители предоставляют гарантии качества и долговечности используемых материалов.

rbsv.ru

BiT (N)GFLCGOEU-J

Гибкий плоский кабель для гирлянд, экранированный, 0,6/1 кВ

Технические данные:

Экранированный, гибкий, плоский кабель с резиновой изоляцией и внешней оболочкой.

Рабочая температура:

стационарная укладка: - 40°С до + 80°С

гибкие соединения: - 30°С до + 80°С

Максимальная рабочая температура жилы: 90°С

Максимальная рабочая температура жилы: 250°С

Номинальное напряжение: Uo/U  =600/1000V

Тестовое напряжение: 4000В, 50Гц

Минимальный радиус изгиба: в соответствии с DIN VDE 0298-3(*)

Строение:

Жилы: голые, многопроволочные в соответствии с EN 60228:

<= 25 мм2: очень гибкие, класс гибкости - 6

>= 35 мм2: гибкие, класс гибкости - 5

Изоляция: резина EPR, тип 3GI3 в соответствии с DIN VDE 0207 часть 20

Обозначение жил:

4-х жильный: корчиневый, зелено/желтый, серый, черный

5-и жильный: голубой, корчиневый, зелено/желтый, серый, черный более 5-ти жил: черные, нумерованные жилы и зелено-желтая жила

Экран: оплетка из медной луженой проволоки, покрытие 85%

Внешняя оболочка: резина 5GM3, устойчивая к воздействию масел (EN 60811-2-1), озону и УФ излучению, нераспрастраняющая горение.

Применение:

Гибкий, плоский кабель для использования в гирляндных системах, крановых и лифтовых устройствах. Подходит для работы в условиях значительных механических нагрузок и частого скручивания и раскручивания кабеля. Индивидуальный экран на жилах обеспечивает защиту от внешних электромагнитных помех. Кабель подходит как для применения внутри зданий и сооружений, так и для наружного применения.

Радиус изгиба Высота кабеля (мм)
до 12 более 12
стационарная укладка 3xD 4xD
подвижные соединения в том числе гирлянды 4xD 5xD

№ по кат.N х мм2 Номинальный внешний диаметр [мм]Вес кабеля [кг/км] Масса меди [кг/км]
IP4090 4x1,5 16,2 7,1 169 57,6
IP4091 5x1,5 20,4 7,1 224 72
IP4092 7x1,5 26,8 7,1 317 100,8
IP4093 8x1,5 31,0 7,1 372 115,2
IP4094 10x1,5 39,0 7,7 504 144
IP4095 12x1,5 46,4 7,7 611 172,8
IP4096 4x2,5 19,8 8,5 257 96
IP4097 5x2,5 24,8 8,5 339 120
IP4098 6x2,5 28,7 8,5 411 144
IP4099 7x2,5 32,7 8,5 483 168
IP4100 8x2,5 37,6 8,5 564 192
IP4101 12x2,5 56,0 9,1 914 288
IP4102 4x4 23,4 9,8 373 153,6
IP4103 5x4 29,1 9,8 489 192
IP4104 7x4 38,5 9,8 699 268,8
IP4105 4x6 26,4 10,3 476 230,4
IP4106 5x6 31,6 10,3 609 288
IP4107 7x6 42,0 10,3 875 403,2
IP4108 4x10 31,4 11,8 691 384
IP4109 5x10 39,1 11,8 912 480
IP4110 4x16 35,6 13,3 949 614,4
IP4111 4x25 42,6 14,8 1389 960
IP4112 4x35 47,6 16,5 1800 1344
IP4113 4x50 55,6 18,5 2433 1920

cable-import.ru

Китай Гибкий Плоский Кабель FFC, Китай Гибкий Плоский Кабель FFC список товаров на ru.Made-in-China.com

Цена FOB для Справки: US $ 0.6 / шт.
MOQ: 200шт.

  • Тип: Изоляционный Провод
  • Тип проводника: Скрученный
  • Применение: Воздушное,Отопление,Подземное
  • Материал проводника: Медь
  • Материал оболочки: PC
  • Материал изоляции: PE
  • Поставщики с проверенными бизнес-лицензиями

    Поставщики, проверенные инспекционными службами

    Yuyao Kean Reflective Products Co., Ltd.
  • провинция: Zhejiang, China

ru.made-in-china.com

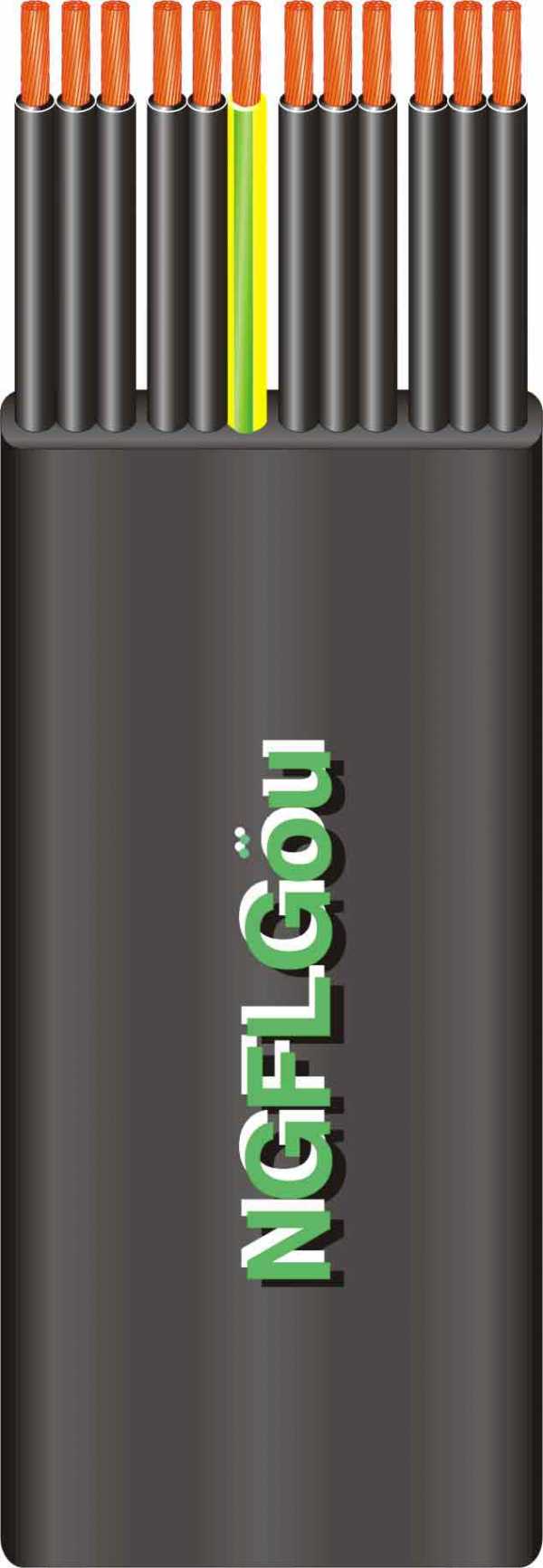

NGFLG Гибкий плоский кабель

Продукция


Стандарт ДИН ВДЕ 0250/809
Номинальное напряжение Uo/U 300/500 В
Испытательное напряжение 2000 В


КОНСТРУКЦИЯ
Провод: гибкий медный провод (категория 5 и категория 6, согласно стандарту ДИН ВДЕ 0295),
Изоляция: резиновая смесь на базе ЕПР каучука,
Оболочка: резиновая смесь на базе полихлоропренного каучука, маслостойкая, устойчивая к воздействию смазочных материалов (ДИН ВДЕ 0207 T.21, ГМ2),
... конструкция согласно требованиям покупателя.

ПРИМЕНЕНИЕ
Кабель используется в качестве энергетического и сигнально-командного кабеля для подключения кранов, треспортеров, грузоподъемного оборудования и в других случаях, где применяется плоский кабель.

Устанавливается в сухих и влажных помещениях и в открытом пространстве при средней механической нагрузке и скручиванию, с укладкой в одной плоскости.




Технические данные
Допустимая температура провода:

  • В работе, при постоянной нагрузке, не более + 90oЦ
  • При коротком замыкании (не больше 5 сек), не более + 250oЦ


Допустимая температура окружающей среды:

  • Кабель в движении, - 25oЦ до + 60oЦ
  • В условиях постоянной укладки, - 40 до + 60oЦ

Радиус изгиба, не менее 4a (a – толщина кабеля)


NGFLG данные по некоторым конструкциям

n x q
mm2

d, max mm

Cu
kg/km

Наружные параметры a x b ~ mm

Q ~
kg/km

Не менее

Не более

3 x4

0,16

115,2

7,9 x 16,5

9,6 x 21,0

294

3 x 95

0,41

2736,0

22,0 x 53,0

26,9 x 66,0

3977

4 x2,5

0,16

96,0

6,6 x 18,5

8,2 x 24,0

271

4 x 6

0,21

230,4

8,5 x 24,5

10,4 x 31,0

517

4 x 16

0,21

614,4

11,5 x 35,0

14,0 x 44,0

1068

4 x 70

0,41

2688,0

19,5 x 62,5

23,7 x 78,0

3958

5 x 6

0,21

288,0

8,5 x 29,5

10,4 x 37,5

784

7 x 2,5

0,16

168,0

6,6 x 31,0

8,2 x 39,5

538

7 x 4

0,16

268,8

7,9 x 37,0

9,6 x 46,5

657

12 x 2,5

0,16

288,0

7,2 x 50,5

8,8 x 63,5

802

q - номинальное сечение провода,

d - диаметр проволоки в проводе,

Cu - медный номер,

a - толщина кабеля,

b - ширина кабеля,

Q - масса кабеля.
