Статья: расшифровка обозначения ПМ12 - пускателей магнитных

Пускатели электромагнитные серии ПМ12 используются  для пуска остановки двигателей переменного тока.  Кроме того, они выполняют ещё одну важнейшую функцию – защиту мотров от перегрузок в момент запуска. Поэтому пускатели можно встретить везде,  где используется электричество. Они применяются в лифтах и тельферах, для запуска станков и насосов, в печах и холодильниках, в осветительных системах и различных промышленных установках. Электрические схемы собранные на основе нескольких пускателей позволяют изменять направление вращения электродвигателя (реверс) или перевести электроснабжение на резервную линию.  Для защиты электромоторов от перегрева (при обрыве цепи) пускатели комплектуются тепловыми реле. Если необходимо использование пускателей ПМ12 в условиях  повышенной влажности, то выбирают исполнение в защитном корпусе со степенью защиты IP54. Допустимый ток контактов главной цепи пускателя нулевой величины – 6,3А,  первой – 10А, второй-25А , третьей- 40А, четвертой - 63, пятой -100А, шестой – 160А. Катушки управления для пускателя имеют различное рабочее напряжение: 24,  36, 42, 127, 220, 380 В. Очень подробная классификация пускателей, с указанием возможных исполнений, габаритов и других технических характеристик здесь.

Структуру условного обозначения пускателей серии ПМ12-Х1-Х2 Х3 Х4 следует читать следующим образом:

- Х1 - трехзначное число обозначает величину (номинальный ток) пускателя:

  • 010 - первая величина (10 А)
  • 025 - вторая величина (25 А)
  • 040 - третья величина (40 А)
  • 063 - четвертая величина (63 А)
  • 100 - пятая величина (100 А)
  • 160 - шестая величина (160 А)

- Х2 - цифра указывает на исполнение пускателей по назначению и наличию теплового реле:

  • 1 - нереверсивный без реле
  • 2 - нереверсивный с реле
  • 5 - реверсивный без реле с электро- и механической блокировкой
  • 6 - реверсивный с реле с электро- и механической блокировкой

- Х3 - цифра указывает на исполнение пускателей по степени защиты и наличию кнопок:

  • 0 - открытый без кнопок IP00
  • 1 - закрытый без кнопок IP54
  • 2 - закрытый с кнопками "пуск", "стоп" IP54
  • 4 - закрытый без кнопок IP40
  • 5 - открытый без кнопок IP20
  • 6 - закрытый с кнопками "пуск", "стоп" IP40

- Х4 - цифра указывает на исполнение пускателей по числу дополнительных контактов и по роду тока цепи управления:

  • 0 - переменный, без дополнительных контактов
  • 1 - переменный, имеются дополнительные контакты

ergo2000.ru

ПМ12 пускатель магнитный КЗЭА, техническое описание

Пускатели электромагнитные ПМ12 производства Кашинский завод электроаппаратуры  предназначен для дистанционного включения и выключения, реверсирования низковольтных асинхронных  электродвигателей переменного тока и прочих потребителей электроэнергии.

Установка пускателей производится в помещениях со невзрывоопасной средой, несодержащей агрессивных газов и концентрированных паров, которые могут повредить изоляцию главных контактов и вывести из строя пускатель. Монтаж контакторов осуществляется на вертикальную плоскость с максимальным отклонением до 15% в любую сторону на монтажную панель или на дин рейку (для пускателей с IP00 и IP20).

Комплектующие

Пускатели магнитные ПМ12 могут поставляться как в сборе, так и доукомплектовываться в процессе эксплуатации следующим оборудованием:

  • Электротепловыми токовыми реле РТТ -для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз;
  • Ограничителями перенапряжений ОПН для ограничения коммутационных перенапряжений, возникающих при отключении пускателей на катушках управления, на пускателях ПМ12 степеней защиты IP00 и IP20 Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
  • Дополнительными контактными приставками ПКЛ и стойками контактными.

Особенности магнитных пускателей ПМ12

  • По умолчанию класс коммутационной износостойкости – В.
  • Номинальное напряжение корпуса 660В.
  • Пускатели изготавливаются как в открытом исполнении (степень защиты IP20 и IP00), так и в корпусе со степенью защиты IP40 и IP54.
  • Реверсивные и нереверсивные исполнения.
  • Пускатели открытого исполнения на токи 10,25 и 40А имеют один вспомогательный контакт (1но или 1нз), пускатели на 63А имеют 4 дополнительных контакта  (2но+2нз)
Номинальный ток пускателя Напряжение цепи ток при АС1 ток при АС3 IP00/IP54 ток при АС4 Мощность двигат. при АС3
10А 220В 13 10/10 4 3
380В 10/10 4 4
415В 10/6 4 4
660В 4/4 1,6 3
25А 220В 35 25/25 10 5,5
380В 25/23 10 11
415В 32/32 10 11
660В 16/16 6,4 11
40А 220В 45 40/40 16 11
380В 40/36 16 18,5
415В 32/32 13 18,5
660В 20/20 8 22
63А 220В 75 63/63 25 18,5
380В 63/58 25 30
415В 63/58 25 30
660В 40/40 16 37

Расшифровка обозначений серии ПМ12 КЗЭА

ПМ12 - XXXXXX

  • ПМ12 - условное обозначение серии
  • XXX - Номинальный ток силовых контактов пускателя при режиме работы АС3 с исполнение IP00
    • 010 - 10А
    • 025 - 25А
    • 040 - 40А
    • 063 - 63А
  • X - Условное обозначение пускателя по типу (реверсивный/нереверсивный, наличию теплового реле РТТ, наличие блокировок у реверсивных пускателей)
    • 1 – пускатель нереверсивный  без теплового реле
    • 2 – контактор нереверсивный с тепловым реле РТТ
    • 5 – реверсивное исполнение с электрической и механической блокировкой. Тепловое реле в комплект не входит
    • 6 – контактор реверсивный с тепловым реле
  • X - Условное обозначение по степени защиты и  наличию кнопок управления на защитном корпусе
    • 0 – IP 00
    • 1 – IP54 без кнопок управления
    • 2 – IP54 корпус с кнопками «Пуск», «Стоп»
    • 3 – IP54 с кнопками «Пуск», «Стоп» и сигнальной лампой
    • 4 – IP40 без кнопок управления
    • 5 – IP20 без кнопок
    • 6 – IP40 с кнопками на корпусе
    • 7 – IP40 кнопками «Пуск», «Стоп» и сигнальной лампой
  • X - Исполнения по количеству доп контактов

www.elektro-portal.com

Магнитные пускатели серии ПМ12

Пускатели электромагнитные серии ПМ12 предназначены для применения главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частоты 50 и 60 Гц.

Для ограничения коммутационных перенапряжений, возникающих при отключении пускателей на катушках управления, на пускатели серии ПМ12 степеней защиты IP00 и IP20 могут устанавливаться ограничители перенапряжений ОПН. Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.

ПМ12 – ХХХ Х Х Х Х Х Х
ПМ12 - Обозначение серии
ХХХ - Цифры, указывающие условное обозначение номинального тока: 010 - 10 А, 025 - 25 А, 040 - 40 А, 063 - 63 А
Х - Цифра, указывающая условное обозначение пускателей по назначению и наличию теплового реле:
1 - без теплового реле, нереверсивные
2 - с тепловым реле, нереверсивные

5 - без теплового реле, реверсивные с механической блокировкой для степени защиты IP00, IP20, с электрической и механической блокировкой для степени защиты IP40, IP54
6 - с тепловым реле, реверсивные с электрической и механической блокировками
Х - Цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления:
0 - степень защиты IP00
1 - степень защиты IP54 без кнопок
2 - степень защиты IP54 с кнопками "Пуск" и "Стоп"
3 - степень защиты IP54 с кнопками "Пуск" и "Стоп" и сигнальной лампой
4 - степень защиты IP40 без кнопок
5 - степень защиты IP20
6 - степень защиты IP40 с кнопками "Пуск" и "Стоп"
7 - степень защиты IP40 с кнопками "Пуск" и "Стоп" и сигнальной лампой
Х - Цифра, указывающая исполнение пускателей по числу и исполнению контактов вспомогательной цепи:
0 - исполнение 1"з" для пускателей на номинальный ток 10, 25, 40 А
1 - исполнение 1"р" для пускателей на номинальный ток 10, 25, 40 А; 2"з"+2"р" для пускателей на номинальный ток 63 А
Х - Буква, характеризующая климатическое исполнение по ГОСТ 15150
Х - Цифра, характеризующая категорию размещения по ГОСТ 15150
Х - Буква, указывающая исполнение по износостойкости А, Б, В

evs-yar.ru

Магнитные пускатели типа ПМ12 - РУСВОЛЬТ

Пускатели ПМ12 любых типов могут быть как в наличии так и под заказ. Узнать наличие, точную стоимость и приобрести магнитные пускатели ПМ-12 вы можете позвонив по телефону +7(812) 449-90-49 или отправить заявку на электронную почту указанную в разделе "Контакты".

ПМ12-010100 - 10А

ПМ12-010110 - 10А

ПМ12-010120 - 10А

ПМ12-010140 - 10А

ПМ12-010150 - 10А

ПМ12-010160 - 10А

ПМ12-010200 - 10А

ПМ12-010210 - 10А

ПМ12-010220 - 10А

ПМ12-010230 - 10А

ПМ12-010240 - 10А

ПМ12-010250 - 10А

ПМ12-010260 - 10А

ПМ12-010270 - 10А

ПМ12-010510 - 10А

ПМ12-010520 - 10А

ПМ12-010540 - 10А

ПМ12-010550 - 10А

ПМ12-010600 - 10А

ПМ12-010610 - 10А

ПМ12-010620 - 10А

ПМ12-010630 - 10А

ПМ12-010640 - 10А

ПМ12-010650 - 10А

ПМ12-010660 - 10А

ПМ12-010670 - 10А

ПМ12-025100 - 25А

ПМ12-025110 - 25А

ПМ12-025120 - 25А

ПМ12-025140 - 25А

ПМ12-025150 - 25А

ПМ12-025160 - 25А

ПМ12-025200 - 25А

ПМ12-025210 - 25А

ПМ12-025220 - 25А

ПМ12-025230 - 25А

ПМ12-025240 - 25А

ПМ12-025260 - 25А

ПМ12-025270 - 25А

ПМ12-025501 - 25А

ПМ12-025511 - 25А

ПМ12-025541 - 25А

ПМ12-025551 - 25А

ПМ12-025601 - 25А

ПМ12-025611 - 25А

ПМ12-025621 - 25А

ПМ12-025631 - 25А

ПМ12-025641 - 25А

ПМ12-032150 - 32А

ПМ12-032500 - 32А

ПМ12-032600 - 32А

ПМ12-040110 - 40А

ПМ12-040120 - 40А

ПМ12-040140 - 40А

ПМ12-040150 - 40А

ПМ12-040160 - 40А

ПМ12-040200 - 40А

ПМ12-040210 - 40А

ПМ12-040220 - 40А

ПМ12-040230 - 40А

ПМ12-040240 - 40А

ПМ12-040260 - 40А

ПМ12-040270 - 40А

ПМ12-040510 - 40А

ПМ12-040520 - 40А

ПМ12-040540 - 40А

ПМ12-040560 - 40А

ПМ12-040610 - 40А

ПМ12-040620 - 40А

ПМ12-040630 - 40А

ПМ12-040640 - 40А

ПМ12-040660 - 40А

ПМ12-040670 - 40А

ПМ12-063111 - 63А

ПМ12-063121 - 63А

ПМ12-063141 - 63А

ПМ12-063151 - 63А

ПМ12-063161 - 63А

ПМ12-063201 - 63А

ПМ12-063211 - 63А

ПМ12-063221 - 63А

ПМ12-063231 - 63А

ПМ12-063241 - 63А

ПМ12-063261 - 63А

ПМ12-063271 - 63А

ПМ12-063511 - 63А

ПМ12-063521 - 63А

ПМ12-063541 - 63А

ПМ12-063551 - 63А

ПМ12-063561 - 63А

ПМ12-063601 - 63А

ПМ12-063611 - 63А

ПМ12-063621 - 63А

ПМ12-063631 - 63А

ПМ12-063641 - 63А

ПМ12-063661 - 63А

ПМ12-063671 - 63А

ПМ12-100110 - 100А

ПМ12-100120 - 100А

ПМ12-100140 - 100А

ПМ12-100150 - 100А

ПМ12-100160 - 100А

ПМ12-100200 - 100А

ПМ12-100210 - 100А

ПМ12-100220 - 100А

ПМ12-100240 - 100А

ПМ12-100260 - 100А

ПМ12-100500 - 100А

ПМ12-100510 - 100А

ПМ12-100540 - 100А

ПМ12-100600 - 100А

ПМ12-100640 - 100А

ПМ12-125110 - 125А

ПМ12-125120 - 125А

ПМ12-125140 - 125А

ПМ12-125150 - 125А

ПМ12-125160 - 125А

ПМ12-125200 - 125А

ПМ12-125210 - 125А

ПМ12-125220 - 125А

ПМ12-125240 - 125А

ПМ12-125260 - 125А

ПМ12-125270 - 125А

ПМ12-125500 - 125А

ПМ12-160110 - 160А

ПМ12-160120 - 160А

ПМ12-160140 - 160А

ПМ12-160150 - 160А

ПМ12-160160 - 160А

ПМ12-160200 - 160А

ПМ12-160210 - 160А

ПМ12-160220 - 160А

ПМ12-160240 - 160А

ПМ12-160260 - 160А

ПМ12-160500 - 160А

ПМ12-160510 - 160А

ПМ12-160540 - 160А

ПМ12-160600 - 160А

ПМ12-160610 - 160А

ПМ12-160640 - 160А

Электромагнитные пускатели ПМ12 используются на предприятиях как комплектующие приборы в схемах управления различными электроприводами для дистанционного запуска при подключении напрямую к электрической сети, остановки электрических двигателей и других токоприемников электрических установок при напряжении переменного тока не больше 660В с частотой 50Гц или 60Гц, либо для защиты электрических двигателей от каких либо перегрузок по току слишком большой продолжительности. Пускатели магнитные ПМ-12 могут быть с ОПН (ограничителями перенапряжения), и это позволяет их эксплуатировать в схемах с какой либо микропроцессорной техникой. Данные магнитные пускатели изготавливают в защищенном, открытом или пылебрызгонепроницаемом исполнениях, с установленными тепловыми реле либо без них, а также они бывают как не реверсивными так и реверсивными.

Расшифровка обозначения ПМ 12-ХХХХХО XX X:

ПМ-12 - тип пускателя;
XXX - обозначение номинального тока (ампер): 250 - 250А; 160 - 160А; 125 - 125А; 100 - 100А; 064 - 64А; 032 - 32А; 025 - 25А; 010 - 10А;
X - исполнение изделия по присутствию теплового реле, а также по назначению:

  • 1 - тепловое реле отсутствует, не реверсивные;
  • 2 - тепловые реле присутствуют, не реверсивные;
  • 5 - тепловое реле отсутствует, реверсивные с механической, а также электрической блокировкой;
  • 6 - тепловые реле присутствуют, реверсивные с механической, а также электрической блокировкой;

X - исполнение приборов по наличию кнопок и степени защиты:

  • 0 - степень защиты IP00;
  • 1 - кнопки отсутствуют, степень защиты IP54;
  • 2 - присутствуют кнопки "СТОП" и "ПУСК", степень защиты IР54;
  • 4 - кнопки отсутствуют, степень защиты IP40;
  • 5 - степень защиты IP20;
  • 6 - присутствуют кнопки "СТОП" и "ПУСК", степень защиты IP40;

О - тип тока в цепи управления: 0 - то есть переменный;
XX - категория размещения ПМ12 по ГОСТу 15150-69 и климатическое исполнение: У2, У3, УХЛ4;
X - исполнение приборов по износостойкости обозначающееся буквами А, Б или В.

Условия эксплуатации и технические характеристики ПМ12:

  • максимальная высота свыше уровня моря - максимум 2000 метров;
  • механическая износостойкость всех установленных на пускатель ПМ-12 контактных приставок не меньше 20х106 циклов;
  • напряжение (номинальное) всех контактов вспомогательной электрической цепи до 660 вольт переменного тока;
  • напряжение по изоляции (номинальное) - 660 вольт;
  • ток (номинальный) всех контактов вспомогательной цепи - 10А;
  • напряжение (номинальное) втягивающей катушки, с частотой 50Гц - 660В, 500В, 440В, 415В, 400В, 380В, 230В, 240В, 220В, 127В, 110В, 48В, 40В, 36В, 24В;
  • напряжение (номинальное) втягивающей катушки, с частотой 60Гц - 380В, 240В, 230В, 220В, 115В, 110В, 48В, 36В, 24В;
  • допускается применение пускателей марки ПМ-12 в электроцепях с номинальным напряжением 380В на высоте не больше 4300 метров в случае снижения номинальных рабочих токов на 10%, но максимальная температура воздуха должна быть 28°C;
  • температура среды от +55°С до -40°С;
  • влажность воздуха (относительная) при температуре плюс 35°С до 100%;
  • группы механического исполнения М8, М7, М4 по ГОСТу 175161-90;
  • частота вибрационных нагрузок 100Гц в случае ускорения до lg;
  • пускатели ПМ-12 производимые для эксплуатации на гражданском флоте, имеют устойчивость к окружающим механическим факторам по группам типа М31 ГОСТ175161-90;
  • вибрационные нагрузки на прибор с частотой от 2Гц до 80Гц:
    • при частоте от 2Гц до 13,2Гц с амплитудой перемещения ±1мм и при частоте от 80Гц до 13,2Гц с ускорением ±0,7g;
    • частые удары с ускорением ±5g с частотой в рамках от 80 до 40 ударов в течение 1 минуты.
  • его рабочее положение - крепится вверх выводами включающей катушки на вертикальной плоскости. Возможно отклонение прибора от вертикального положения не больше 15° в различные стороны:
    • при дифференте до 5° и длительном крене судна не более 15°;
    • при килевой качке не больше 10° от вертикали и бортовой до 22,5° с периодом от 7 до 9 секунд;
    • при длительном дифференте не больше 10° и крене не больше 22,5° одновременно.
  • по требованиям безопасности все пускатели ПМ12 соответствуют ГОСТу 12.2.0070-75;
  • типы климатического исполнения:
    • IP00 и IP20 - УХЛ4, У3, Т3. Магнитные пускатели с климатическим исполнением Т3 применяются на речных и морских судах;
    • IP54 - УХЛ2, У2, Т2;
    • IP40 - УХЛ3, У3, Т3.
  • ПМ-12 для экспортных и внутригосударственных поставок с током 32 ампера соответствуют ТУ 16-89 ИГФР644236.033, с токами 250А, 160А и 100А - ТУ 16-93 ИГФР645411.007.

Конструкция магнитных пускателей ПМ-12

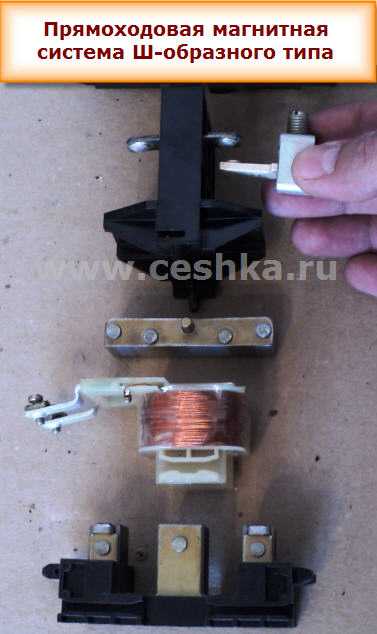

У пускателей ПМ 12 есть прямоходная магнитная система с плоским якорем и Ш-образным сердечником. В них допускается установка ОПН (ограничителей перенапряжений) и тепловых реле. ПМ12 в исполнении с ОПН имеют установленный блок на крышке со стороны верхних выводов. Реверсивные магнитные пускатели сделаны из двух контакторов, которые укреплены на двух скобах, и один из них идет в сборе с тепловым реле. Они имеют две блокировки - механическую и электрическую. Пускатели с защищенным исполнением и степенью защиты типа IP40 содержат в своей конструкции оболочки не содержащие уплотнения стыков, а со степенью защиты типа IP54 с уплотнением. У оболочек есть зажим заземления, который обеспечивает присоединение проводников снаружи и изнутри. В зависимости от типа исполнения магнитного пускателя на крышке его оболочки возможно присутствие кнопок "СТОП" или "ПУСК", которые служат для остановки и пуска электрических двигателей. Все магнитные пускатели ПМ 12 с тепловым реле сделаны с кнопкой "РЕЛЕ", чтобы реле могло вернуться в изначальное положение после срабатывания. В электромагнитных пускателях степени защиты типа IP40 для вывода и ввода проводов в дне его корпуса предусмотрено два отверстия, которые закрыты специальными резиновыми уплотнителями. В ПМ12 типа IP54 два отверстия предназначенные для силовой цепи, заглушены пробками, а в двух других установлены сальники.

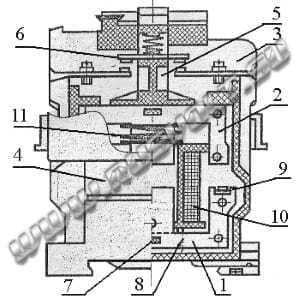

На чертеже слева изображено устройство магнитного пускателя марки ПМ12-010150. Он имеет Ш-образную прямоходную магнитную систему, чья конструкция состоит из якоря "2", сердечника "1" собранных в корпусе "3" и соединенных вместе с помощью двух пружинных скоб "4". По направляющим корпуса данного прибора скользит траверса "5", на ней и закреплен якорь "2", а также мостики контактов "6" дополнительных и главных. Пускатель ПМ 12 электромагнитный содержит в своей конструкции один размыкающий вспомогательный или замыкающий контакт и три главных контакта. Сердечник "1" прикрепляется к основанию изделия с помощью пластины "7", а также амортизаторов "8", которые при пуске служат для более мягкого удара. Короткозамкнутые витки "9" крепятся на крайних кернах сердечника. На среднем же керне сердечника встроена втягивающая катушка "10" на амортизаторах. Туда же ставится и возвратная пружина "11". В данных электромагнитных пускателях возможна установка специальных контактных стоек, увеличивающих количество вспомогательных контактов.

Чтобы обеспечить степень защиты IР20 устанавливаются планки в верхней половине корпуса пускателя ПМ 12 над выводами контактов, а для создания безвинтового крепления прибора на рейку в его нижней части в специальных пазах встраивается ползун, фиксируемый пружиной.

Работа электромагнитного пускателя ПМ-12 протекает следующим образом: при запуске данного прибора по катушке идет ток, его сердечник намагничиваясь, притягивает якорь, и в этом случае замыкаются главные контакты и по основной цепи протекает ток. После его отключения катушка обесточивается, после чего якорь становится в нормальное положение под нажимом возвратной пружины, и главные контакты этого пускателя размыкаются.

  1. Пускатели нереверсивного типа с реле изготовлены из не реверсивного пускателя, а также электротеплового трехполюсного реле серии РТТ-131 с ручным возвратом, температурной компенсацией и нагревательными элементами для одного из токов, который определяется заказом. Регулировка электрического тока плавная и устанавливается вручную с помощью изменения рабочего положения специального регулятора тока несрабатывания.
  2. Пускатели реверсивного типа без реле собираются на одном пластиковом основании и содержат в себе узел механической блокировки и две магнитные системы с наличием катушек. Поставляются потребителю без внутреннего соединения схемы, так как она выполняется уже самим пот

rusvolt.su

пускатель пм-12 | Советы электрика

Пускатель электромагнитный ПМ 12 для чего он предназначен?

А необходим он главным образом в стационарных электроустановках для дистанционного пуска, остановки и реверсирования трехфазных ассинхронных движков естественно с короткозамкнутым ротором и при напряжении не выше 660 Вольт.

Частота сети- 50 и 60 Гц.

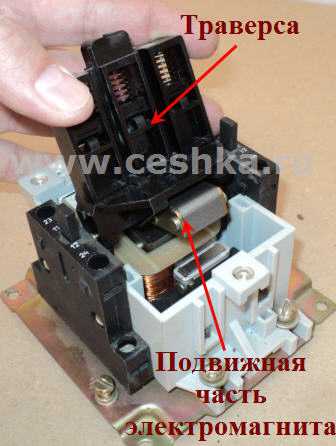

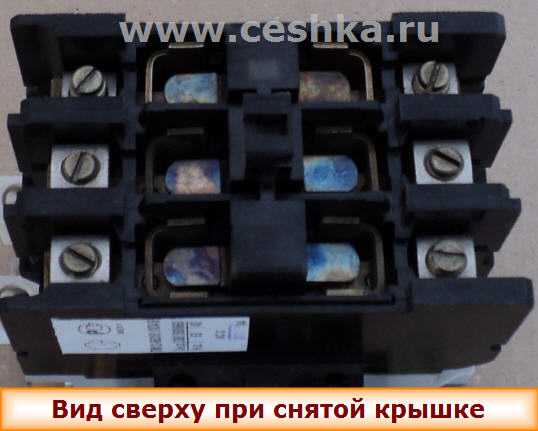

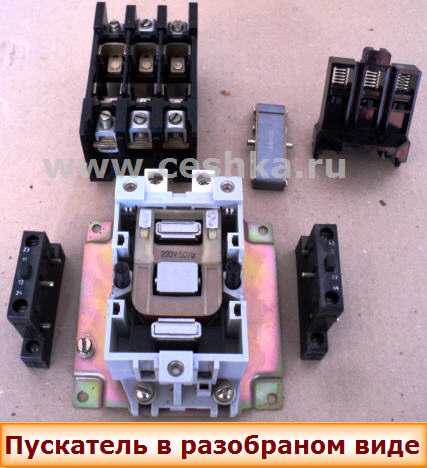

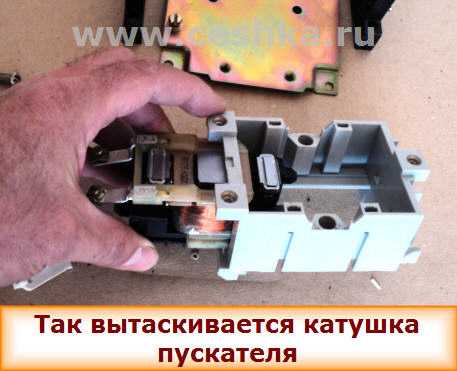

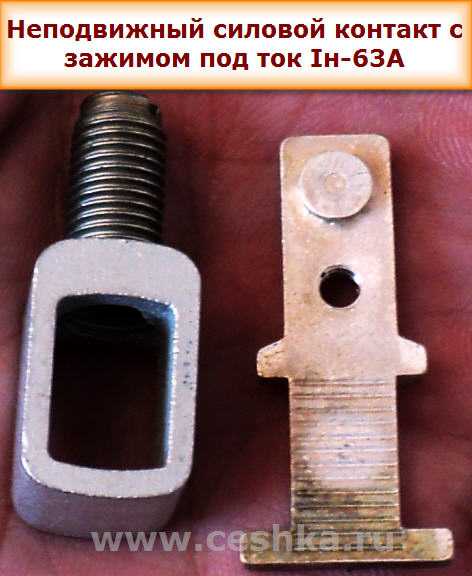

Предлагаю посмотреть как я разбирал попавший мне в руки подопытный экземпляр)))

Разбирался ПМ 12 гораздо легче и так сказать предсказуемее чем контактор КТИ.

Весь процесс разборки заснял на фото.

Технические характеристики пускателя ПМ 12:



ПараметрЗначение
Температура окружающей среды от-40 до +55°С
Относительная влажностьдо 100% при температуре 35°С
Механическая износостойкость установленных на пускатель контактных приставок не менее20х106 циклов
Номинальное напряжение по изоляции660 В
Номинальный ток контактов вспомогательной цепи10 А
Номинальное напряжение контактов вспомогательной цепидо 660 В переменного тока
Номинальное напряжение втягивающей катушки, частоты 50 Гц24, 36, 40, 48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660 В
Номинальное напряжение втягивающей катушки, частоты 60 Гц24, 36, 48, 110, 115, 220, 230, 240, 380

Я разбирал пускатель ПМ 12-063151 УХЛ4 В.

Маркировка или условное обозначение пускателя обозначает следующее:

ПМ 12 это обозначение серии, то есть корпус одинаковый, отличается только габаритами- чем больше номинальный ток силовых контактов- тем больше корпус.

063- номинальный ток силовых контактов пускателя (63 ампера)

1- обозначает что пускатель без теплового реле и нереверсивный

5- степень защиты пускателя IP20

1- исполнение пускателя по блок-контактам, в данном случае обозначает 2 нормально-замкнутых и 2 нормально-разомкнутых

УХЛ- климатическое исполнение пускателя

4- категория размещения пускателя

В- исполнение по износостойкости

Катушка у пускателя на 220 Вольт.

Разбирать начал со снятия крышки, закрывающей силовые контакты сверху. Крышка просто фиксируется в корпусе защелками.

Отодвигаю защелки что бы они вышли из зацепления из специальных пазов в корпусе пускателя и просто поднимаю крышку вверх.

Все, крышка снята, сразу становятся видны силовые контакты.

Так же как и на пускателях серии ПМЛ, ПМЕ что бы располовинить корпус надо вытащить подвижные силовые контакты из траверсы.

В траверсе они зафиксированы пластиковыми упорами, которые в свою очередь распираются упорными пружинами.



Я наловчился и вытаскивал контакты даже без инструмента, а сначала получалось только с помощью отвертки.

Приподнимал отверткой фиксаторы и вытаскивал контакты.

После того как силовые контакты вытащены из траверсы, открутил три болта и корпус разделился на две половины.

Верхнюю часть аккуратно снял вверх с траверсы.

Сама траверса крепится с боков к корпусу блок-контактов с помощью штифтов.

Что бы вытащить траверсу надо с одного бока открутить корпус блок-контактов, а это два болтика-троечки.

В траверсе с помощью металлического штырька закреплена подвижная часть электромагнита.

Так же с краев снизу в траверсу в специальные отливы упираются две возвратные пружины.

Эти пружины возвращают силовые контакты в исходное положение после отключения пускателя- размыкают их.

Вслед за силовыми контактами перекидываются и блок-контакты(вспомогательные), так как траверса жестко соединяется штифтами с планкой, на которой крепятся блок-контакты.

Катушка у пускателя ПМ 12 меняется тоже очень удобно без разборки корпуса, в отличии от серии ПМЛ и ПМЕ .

Достаточно со стороны выводов катушки открутить два болтика и катушка вместе с неподвижной частью электромагнита вытаскивается из корпуса.

Очень удобно при обслуживании пускателя- можно не разбирая корпус и не трогая силовых контактов вытащить катушку для замены.

Так же можно и очистить торцовую часть электромагнита от грязи и всякого налета- если этого не делать то пускатель начинает работать громче и “гудеть”.

Раскидал я пускатель довольно быстро, сборка то же не доставила никаких проблем.

Даже запчастей лишних никаких не осталось)))

Более подробно смотрите на фото- специально для вас запечатлел процесс разборки.





 Узнайте первым о новых материалах сайта!

Просто заполни форму:



ceshka.ru

О магнитных пускателях серии ПМ-12: технические характеристики изделия

Ни одно энергооборудование не может обойтись без магнитного пускателя –  низковольтного коммутационного аппарата, обеспечивающего непрерывную работу электродвигателей. При помощи пускателя осуществляется запуск, процесс эксплуатации, отключение, защита от снижения начального тока и больших нагрузок в различных режимах.

ПМ12

Пускатель ПМ обеспечивает работу электрокотлов, калориферов, трансформаторов малой мощности, систем уличного освещения, лифтов, станков, насосов, холодильников и прочих промышленных машин.

Функциональное использование

ПМ12 напрямую подключаются к сети для дистанционного пуска стационарного оборудования, останова и реверсирования (обратного движения) трехфазных индукционных двигателей с переменным напряжением не более 660 В и частотой 50 или 60 Гц. При этом происходит преобразование электрической энергии в механическую.

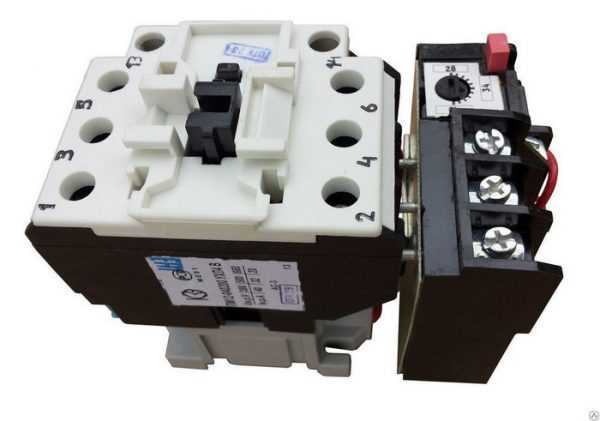

ПМ12 с тепловым реле

Обратите внимание! Если в электрической схеме содержится тепловое реле, то пускатель защищает оборудование от аномальных нагрузок.

Характеристики

Основными техническими значениями пускателей магнитных 12 являются:

  • номинальный переменный ток – 10-630 А;
  • три значения переменного напряжения катушки управления: 110, 220 и 380В;
  • допускаемая эксплуатация аппарата на высоте над уровнем моря – до 2000 м;
  • температура окружающего воздуха – от -400 С до +550С;
  • коммутационная износостойкость устройства составляет от 0,3 до 1,5 млн. циклов эксплуатации.

Устройство

Главной частью ПМ12 является Ш-образная электромагнитная система, состоящая из:

  • неподвижного сердечника, закрепленного на ярме;
  • подвижного якоря, соединенного с силовыми контактами;
  • катушки управления.

Дополнительная информация. Сердечник и якорь, соединенные друг с другом пружинами, выполнены из ферромагнетиков (материалов с высокой магнитной проницаемостью) методом набора (шихтования) изолированных стальных листов, что снижает вихревые токи, потери электроэнергии и нагрев деталей.

Кроме магнитной системы, в состав ПМ12 входят:

  • основные и вспомогательные контакты;
  • траверса с якорем и двумя возвратными пружинами.

Принцип работы

При подаче напряжения в пускателе возникает электромагнитное поле. Ток, проходящий через катушку управления, способствует намагничиванию сердечника, который притягивает к себе подвижный якорь.

Так как якорь соединен с контактной группой, рабочие (силовые) контакты соединяются и пропускают ток. Если напряжение недостаточно, или поступил соответствующий упреждающий сигнал, то происходит размыкание контактов и прекращение электроснабжения.

Комплектность

В зависимости от схемы управления, магнитные пускатели бывают реверсивного и нереверсивного типа, с тепловым реле и без него, а также с различными степенями защиты.

ПМ12 реверсивный

Согласно технической документации, ПМ12 имеют следующие степени защиты:

  • IР20 – от твердых предметов размером более 12 мм и пальцев рук;
  • IР40 – от попадания твердых частиц размерами не менее 1 мм;
  • IР54 – от всех видов постороннего проникновения, в том числе капель и брызг, летящих под разным углом. Допускается частичное попадание пыли, не мешающее работе устройства.

Условное обозначение IР00 показывает на отсутствие защиты магнитного пускателя ПМ12 от попадания твердых тел и влаги.

Дополнительная информация. Если предусмотрено наличие ограничителя перенапряжения, то пускатель можно применять в установках с микропроцессорами.

Монтаж

Пускатель устанавливают в помещениях с отсутствием взрывоопасности, содержания агрессивных газо,- и парообразных химических веществ. Поверхность для монтажа должна быть вертикальной, с погрешностью до 150.

Отличие от контакторов

Магнитные пускатели часто называют контакторами, хотя это не одно и то же. Если сказать коротко, то пускатель – это модифицированный контактор. Разница заключается в габаритах при одинаковой токовой нагрузке, конструкции и назначении.

При равных величинах переменного тока внешние параметры пускателя будут гораздо меньше, чем у контактора. По конструкции различие состоит  в наличии дугогасительных камер только у контакторов.

Важно! Пускатель снабжен корпусом для своих силовых контактов и дополнительно может иметь металлический кожух, который дает возможность устанавливать ПМ даже под открытым небом.

ПМ12 в кожухе

ПМ работает при малых токовых нагрузках, контактор – при высоких. Однако пускатель как более сложное устройство рассчитан специально для управления электродвигателем, тогда как контактор применяется в любой сети переменного тока.

Обеспечивая непрерывную работу электродвигателей промышленного и бытового назначения, магнитные пускатели являются важными элементами для поддержания производства различных сфер и жизненного комфорта людей.

Видео

Оцените статью:

elquanta.ru

Пускатель электромагнитный ПМ12

Предназначен для дистанционного включения и выключения, реверсирования низковольтных асинхронных  электродвигателей переменного тока и прочих потребителей электроэнергии.

Установка пускателей производится в помещениях со  невзрывоопасной средой , несодержащей агрессивных газов и концентрированных паров, которые могут повредить изоляцию главных контактов и вывести из строя пускатель. Монтаж контакторов осуществляется на вертикальную плоскость с максимальным отклонением до 15% в любую сторону на монтажную панель или на дин рейку (для пускателей с IP00 и IP20).

Комплектующие:
- Пускатели магнитные ПМ12 могут поставляться как в сборе, так и доукомплектовываться в процессе эксплуатации следующим оборудованием.
- Электротепловыми токовыми реле РТТ -для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз
- Ограничителями перенапряжений ОПН для ограничения коммутационных перенапряжений, возникающих при отключении пускателей на катушках управления, на пускателях ПМ12 степеней защиты IP00 и IP20 Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.
- Дополнительными контактными приставками ПКЛ и стойками контактными

Особенности магнитных пускателей ПМ12

По умолчанию класс коммутационной износостойкости – В
Номинальное напряжение корпуса 660В
Пускатели изготавливаются как в открытом исполнении (степень защиты IP20 и IP00) так и в корпусе со степенью защиты IP40 и IP54.
Реверсивные и нереверсивные исполнения
Пускатели открытого исполнения на токи 10,25 и 40А имеют один вспомогательный контакт (1но или 1нз), пускатели на 63А имеют 4 дополнительных контакта  (2но+2нз)

Номинальный ток пускателя

Напряжение цепи

ток при АС1

ток при АС3 IP00/IP54

ток при АС4

Мощность двигат. при АС3

10А

220В

13

10/10

4

3

380В

10/10

4

4

415В

10/6

4

4

660В

4/4

1,6

3

25А

220В

35

25/25

10

5,5

380В

25/23

10

11

415В

32/32

10

11

660В

16/16

6,4

11

40А

220В

45

40/40

16

11

380В

40/36

16

18,5

415В

32/32

13

18,5

660В

20/20

8

22

63А

220В

75

63/63

25

18,5

380В

63/58

25

30

415В

63/58

25

30

660В

40/40

16

37

Расшифровка обозначений Пускатель ПМ12

ПМ12 - 010100
ПМ12  - условное обозначение серии
X1 Номинальный ток силовых контактов пускателя при режиме работы АС3 с исполнение IP00
010  -  10А
025   -  25А
040    - 40А
063 – 63А
X2  Условное обозначение пускателя по типу (реверсивный/нереверсивный, наличию теплового реле РТТ, наличие блокировок у реверсивных пускателей)
1 – пускатель нереверсивный  без теплового реле
2 – контактор нереверсивный с тепловым реле РТТ
5 – реверсивное исполнение с электрической и механической блокировкой. Тепловое реле в комплект не входит
6 – контактор реверсивный с тепловым реле.
Х3  - Условное обозначение по степени защиты и  наличию кнопок управления на защитном корпусе.
0 – IP 00
1 –IP54 без кнопок управления
2 – IP54 корпус с кнопками «Пуск» «Стоп».
3 – IP 54, с кнопками «Пуск» «Стоп2 и сигнальной лампой.
4 – IP40  без кнопок управления
5 – IP20 без кнопок
6 – IP40  с кнопками на корпусе
7 – IP40 кнопками « Пуск» «Стоп» и сигнальной лампой.
X4 - Исполнения по количеству доп контактов.

raservis.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
