Кран пионер: своими руками, характеристики

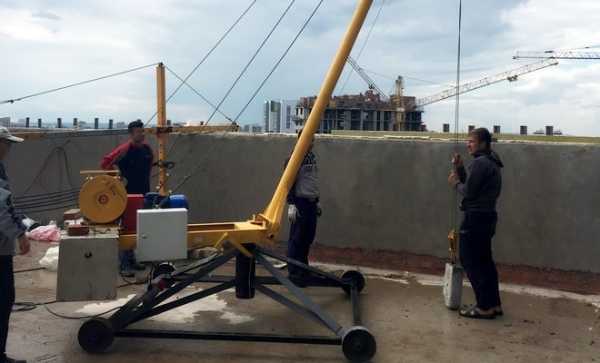

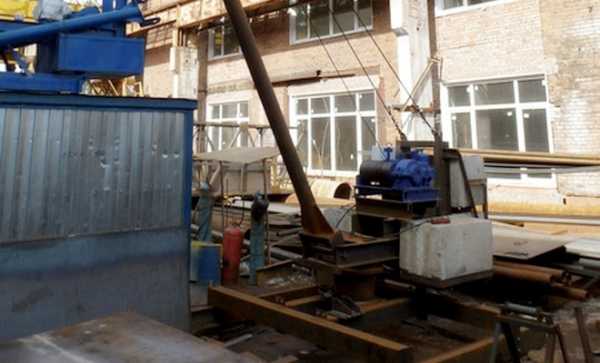

Кран Пионер – это незаменимая машина во время произведения погрузо-разгрузочных, монтажно-строительных и ремонтных работ. В зависимости от величины и объема погрузочных материалов, может быть использован, и устанавливаться на крышах домов, в котлованах, а также на перекрытиях зданий, которые находятся в режиме строительства.

Устройство машины

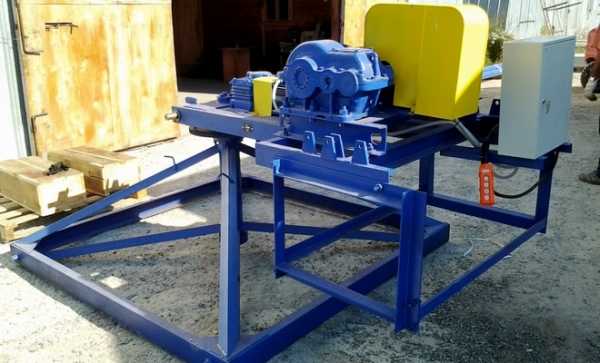

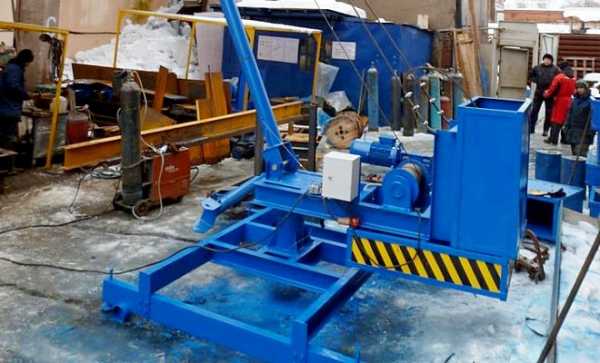

Состоит эта «чудо-машина» из: пульта управления (система управления автоматизирована), стрелы, электролебедки и двух рам – опорной и поворотной. Кран Пионер – машина, довольно простая в эксплуатации, и не требует применения особых физических усилий. Даже не искушенный в строительном деле человек вполне справится с управлением краном.

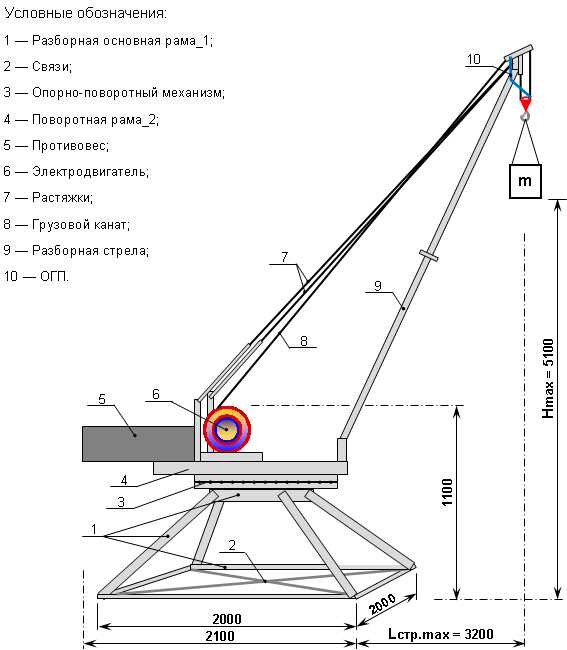

Схема конструкции

Нет необходимости регистрировать кран Пионер в органах надзора. Если возникнет необходимость перевезти кран в другое место, с этим тоже не будет никаких проблем, так как данная машина очень удобна в транспортировке.

Условия эксплуатации

Кран Пионер не требует соблюдения строгих правил использования. Он может одинаково хорошо работать и в жаркий летний день (температура воздуха +40 градусов Цельсия) и в морозную стужу (до -40 градусов по Цельсию).

Зато, стоит обратить внимание на уклон площадки, где в дальнейшем будет располагаться кран. Он не должен превышать 3-х градусов.

Вполне себе спокойно, данная машина может работать при скорости ветра 14 м/с. НО: стоит прекратить эксплуатацию крана, при скорости ветра свыше 33 м/с.

Сам себе мастер

Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как рубероид, на верх постройки .

Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.

У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.

Пошаговая инструкция

Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.

Во время использования, для того чтобы снизить уровень трения, скользящие направляющие необходимо смазывать!

Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.

Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.

Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.

Подключение электромеханизмов

Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.

После этого, кран Пионер своими руками готов к эксплуатации.

Технические характеристики

Чтобы лучше понять, на что способен вышеупомянутый представитель, грузоподъемных машин, желательно ознакомится с его более детальным описанием – кран Пионер технические характеристики.

Итак, первым пунктом в общей характеристики крана является, конечно же, его грузоподъемность. Колебаться она может в интервале 0,5 тонн – 1 тонна. Преимущество крана Пионер проявляется в том, что он в состоянии подымать груз, который тяжелее его самого в несколько раз. Высота крана – стабильно 4 метра. Угол, который может охватывать платформа при повороте – 360 градусов.

Опорный контур (соединяющий контур вертикальных осей подъемной машины, образованный горизонтальными проекциями прямых линий) составляет 2х2 метра. Скорость подъема груза – величина плавающая, зависит от массы груза (0,5 тонн – от 0,2 до 50 м/с; 1 тонна – 0,74 м/с). Диаметр каната также зависит от размера груза: 6,9 мм – 0,5 тонн, 12 мм – 1 тонна. Вес крана Пионера в зависимости от модели может составлять 1 – 1,5 тонны.

Похожие статьи


Загрузка...

kapremont24.ru

500 с поворотной стрелой, 750, 1000, 2000, своими руками, чертеж, технические характеристики

Выполнение строительно-монтажных, ремонтных и погрузочно-разгрузочных работ на стройплощадках зданий и сооружений, складах, базах торговых предприятий и полигонах невозможно без применения специализированной грузоподъемной техники.

Стреловой кран Пионер является широко распространенной моделью общепромышленного назначения. Устройство без труда подает строительные и кровельные материалы, рубероид, утеплитель, инструменты на крышу, перемещает станки и элементы монтажных конструкций. Механизм может эксплуатироваться как в условиях низких температур до -40°С, так и до +40°С.

Устройство и принцип работы

Кран представляет собой разборную конструкцию, устанавливаемую на разных строительных участках с допустимым уклоном не более 3°. Механизм изготавливают в нескольких модификациях согласно ГОСТу 1451-77.

Основные сборочные узлы подъемника:

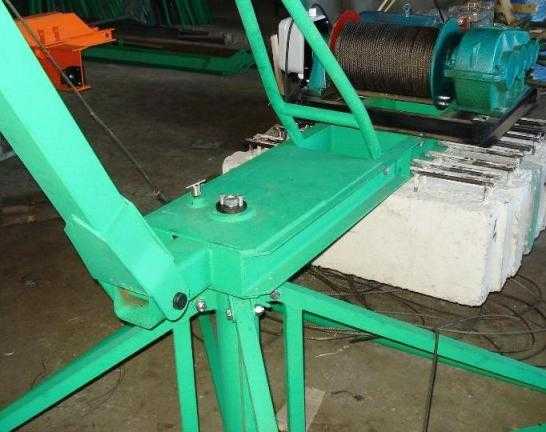

  • поворотная рама с приводом;
  • ходовая рама;
  • стрела;
  • крюковая подвеска;
  • механизм конечного останова;
  • стяжка;
  • грузовой канат;
  • контргруз;
  • пригруз;
  • страховочная растяжка;
  • путевой выключатель;
  • лебедка;
  • электрооборудование.

Ходовая рама бывает стационарной и на колесном ходу.

Стрелу выполняют в разборном исполнении или цельной. Толщина стрелы — не более 10,2-13,3 см. Длина не превышает 3,5 м.

Толщина каната — 0,69-0,78 см.

Минимальный вес контргруза — 750 кг.

Поворот крана в зависимости от грузоподъемности осуществляется 2 способами:

  • ручным;
  • механическим.

Лебедка приводится в действие электрическим приводом мощностью 4-4,75 кВт, работающим от сети с напряжением 380 В. Механизм поднимает и опускает груз на высоту 4,5-6,2 м при выносе стрелы на 250 см со скоростью 8,4-16,8 м/с. Платформа крана поворачивается вокруг собственной оси. В некоторых случаях устанавливают специальную люльку-платформу.

Процесс управления осуществляется механизатором с помощью выносного кнопочного пульта.

Подъемные механизмы Пионер по максимальному грузу подразделяются на 3 вида:

От грузоподъемности зависят все остальные характеристики.

Пионер-500

Кран Пионер-500 — устройство для осуществления подъема груза до 500 кг, которое устанавливается как на крыше или перекрытии, так и на земле. При проведении работ на крыше максимальная высота подъема может достигать 50 м, на уровне земли — до 4,5 м. Для ремонта плоских кровельных поверхностей механизм поднимают, устанавливают и по гибкому кабелю присоединяют к электросети с напряжением 220 В, 50 Гц. Для низких работ существует возможность крепления к нулевой точке земли.

Груз постепенно поднимается со скоростью 16,8 м/мин, платформа на 360° вращается с поворотной стрелой, перемещая материал в нужное место. Механизм поворота — ручной, при этом процесс контролируется, механизм подъема — электрический.

Длина цельной стрелы для Пионера-500 составляет 5200 мм, диаметр — 102 мм. Разборное приспособление состоит из 2 частей длиной 2700 мм каждая, соединяемых болтами.

Ходовица с поворотной рамой имеет такие транспортные габаритные размеры:

  • длина — 2450 мм;
  • ширина — 1770 мм;
  • высота — 1325 мм.

Габаритно-весовые характеристики крана:

  • длина — 4200 мм;
  • ширина — 1700 мм;
  • высота — 5400 мм;
  • масса без контргруза — 395 кг;
  • масса полная — 830 кг.

Мини кран легко демонтируется, разбирается, переносится вручную на другое место, собирается и монтируется заново.

Пионер-750

Кран Пионер-750 имеет аналогичные 500-й модели технические показатели.

Особенности модуля:

  • масса перемещаемого груза увеличена до 750 кг;
  • скорость подъема — 8,4 м/мин;
  • высота перемещения — 45 м;
  • ручной поворот — с помощью специального рычага;
  • механизм подъема груза — электромотор АИР100L4ЕУ3 номинальной мощностью 4 кВт и частотой вращения 1410 об/мин на переменном 3-фазном токе;
  • управление осуществляется пультом на 220 В;
  • большинство агрегатов делают стационарными, стрелы — неразборными с вылетом 4,5 м;
  • габариты — 4,2х2,0х5,4 м;
  • транспортная ширина — 2,18 м;
  • транспортная длина — 2,67 м;
  • высота — 1,35 м;
  • вес — 1355 кг.

Пионер-1000

Стреловой кран Пионер-1000 — усовершенствованное многофункциональное оборудование грузоподъемностью в 1000 кг. Поворотные и подъемные механизмы работают от электрической сети напряжением 380 В и приводной мощностью 4,75 кВт, благодаря чему управление становится быстрым и легким.

Стрелу производят в 3 вариантах:

  • с вылетом 2,5 м;
  • 3 м;
  • 4 м.

С увеличением длины грузоподъемность и высота подъема уменьшаются:

  • стрела, рассчитанная на вылет 2 м, перемещает грузы массой до 1 т на высоту 6,2 м;
  • на 3 м — до 0,8 т на высоту 6 м;
  • на 4 м — до 500 кг на 5,3 м;
  • при наземном креплении — 6 м.

Фиксация производится с помощью стяжек.

Консольные агрегаты выполняют в 2 вариантах:

  • переставными;
  • передвижными на колесах.

На поворотной платформе стационарного подъемника устанавливают специальные упоры, регулирующие угол наклона и предохраняющие от запрокидывания.

В передвижном кране производители сооружают рельсы из швеллеров, по которым происходит перемещение.

Рабочая скорость достигает 11, 8 м/мин.

В сравнении с Пионером-500, в котором контргрузы навешиваются, в тоннике противовесы в количестве 15 штук по 48 кг находятся в специально оборудованном ящике.

Технические характеристики КП-1000:

  • габаритные размеры в собранном виде — 6100х2140х6500 мм;
  • масса без противовесов — 1070 кг;
  • полная масса — 1820 кг;
  • ходовица с поворотной рамой — 2850х2130х1600 мм;
  • стрела — 6,45 м.

Пионер-2000

Кран Пионер-2000 — усовершенствованная версия подъемника КП-1000. После модернизации модели величина поднимаемого груза может достигать 2 т. Данный модуль изготавливается производителем по специальному заказу и востребован в строительстве фасадных сооружений, при монтаже окон, сэндвич-панелей.

Особенности 2-тонника:

  • оснастка электромагнитным гидротормозом;
  • электропривод поворота стрелы;
  • редуктор, силовой агрегат и лебедка с 4-кратным запасом прочности.

С учетом вылета консоли максимальная грузоподъемность при двукратной запасовке каната составляет:

  • при вылете 4,6 м — 1500 кг;
  • 4,4 м — 1700 кг;
  • 4,1 м — 2000 кг.

Максимальная высота подъема крюкового механизма:

  • на вылете 4,6 м — 4,3 м;
  • 4,3 м — 4,5 м;
  • 4,1 м — 4,65 м.

Максимальная глубина опускания крюка составляет 100 м при двукратном запасе прочности каната.

Рабочая скорость агрегата:

  • при однократной запасовке — 5,6 м/мин;
  • при двукратной — 11,3 м/мин.

Поворотная часть перемещается на 360° вокруг оси. Радиус поворота достигает 3 м.

Конструктивная масса — 1,5 т.

Плюсы и минусы

Кран отличается высокой мобильностью, производительностью и грузоподъемностью.

Главные его качества:

  • быстрая транспортировка к месту эксплуатации;
  • доступная сборка;
  • возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.

Перед процессом приямки не изготавливают, анкерами не пользуются.

Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.

Недостатками модулей являются:

  • груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
  • максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.

Как сделать самостоятельно

Конструкция агрегата проста и понятна, эксплуатация не требует особых физических усилий. С управлением может справиться человек без обучения и специальных навыков. Поэтому для частных хозяйств умельцы конструируют и изготавливают грузоподъемные модели типа кран Пионер своими руками.

Для производства в домашних условиях самодельного подъемника подготавливают чертежи, необходимые материалы и инструменты.

Чертежи подъемного крана с нанесением размеров и выносками сборочных узлов можно взять в интернете или сделать самостоятельно на основании инженерно-технической литературы.

В качестве материалов для изготовления рамы и основания используют швеллеры или двутавр и прямоугольную трубу. Дополнительно подбираются обрезки или уголки для усиления конструкции. Опорные и поворотные рамы из швеллера выполняются методом сварки самостоятельно или пользуются услугами специалиста.

Телескопический узел ставится на скользящие направляющие, которые смазывают специальными средствами для уменьшения уровня трения.

Затем сваривается прямоугольная площадка для балласта. Процесс подъема можно осуществлять с помощью установленного домкрата или электромотором, соединенным с лебедкой, например от УАЗа.

Для функционирования механизма подбирают тросы минимального диаметра.

Корпус крепления стрелы лучше сделать из швеллера. На него устанавливается загнутый с 2 сторон вал из 20-30-миллиметрового кругляка с подшипниками, вырезается посадочное место и крепится брус длиной 5 м. Брус к швеллеру монтируется металлическими стяжками толщиной 3 мм. На конце стрелы нужно поставить шкив для троса.

specmahina.ru

Это мой личный, семейный 5-метровый кран "Пионер" | ImhoDom.Ru

При выполнении различных строительно-монтажных работ (механомонтажных, теплоизолировочных,санитарно-техннческих, электротехнических и др.) для вертикального подъема грузов массой до 1 т применяют легкие стреловые строительные краны (краны-пионеры) . Конструкция легких кранов предусматривает их установку на перекрытиях или в оконных (дверных) проемах зданий и перенос, по мере необходимости, с одного уровня на другой. Эти краны легко и просто демонтируют, разбирают на сборочные единицы, вручную переносят на новое место, собирают и монтируют. Очевидно, что их применяют в тех случаях, когда нецелесообразно или невозможно применять другие ГПМ. Строительными легкие краны появились и получили распространение в строительстве. Многие строительные организации разработали и внедрили множество конструкций кранов. По ходовому устройству краны разделяют на передвижные (с ходовой неприводной тележкой) и стационарные. Легкие стреловые строительные краны имеют один механизм подъема (опускания) груза с электроприводом. Поворот и передвижение крана осуществляют вручную. Вылет стрелы крана постоянный.

Передвижной легкий стреловой кран Т-108 (более распространенное название «Пионер-2») состоит из ходовой тележки 1, на которой закреплена поворотная колонка 10 (рис. 109, а). На колонке в подшипнике установлена поворотная платформа 3 с грузовой реверсивной лебедкой (червячный редуктор 4 и электродвигатель 5), стрелой 9 и противовесом 2. К оголовку стрелы подвешен двукратный грузовой полиспаст с крюковой подвеской 8 и ограничителем высоты подъема груза. Стрелу в рабочем положении удерживает тяга 6. Грузовой канат 7 с головного блока стрелы идет.на барабан лебедки.

Стационарный кран ДИП имеет неподвижную поворотную колонку 10, установленную на опорной крестовине 1 с четырьмя подкосами 12. Изменяя длину цепи 11 тяги 6 можно изменять вылет стрелы крана. Легкий кран, устанавливаемый в проеме окна, состоит из поворотной колонки  10, установленной в шарнирных опорах 14, обеспечивающих его вращение. Для закрепления стойки в проеме окна предназначен винт 13 с левой и правой резьбой. На стойке шарнирно закреплена стрела 9 крана и жестко — лебедка 4,5 механизма подъема груза. В отдельных случаях, например при строительстве одноэтажных промышленных и сельскохозяйственных зданий, Легкие строительные краны типа Т-108 с удлиненными стрелами могут успешно конкурировать с дорогостоящими стреловыми кранами.

Стандартная комплектация кранов:

  • Температура окружающей среды от -20С° до +40С°
  • Грузоподъемность номинальная: 0,125–1т
  • Вылет при номинальной грузоподъемности: 2,37м
  • Угол поворота: 360° (ручной)
  • Скорость подъема: 7,5–10 м/мин
  • Механизм подъема: лебедка



www.imhodom.ru

самодельный кран пионер видео Видео YouTube

...

4 лет назад

Подробное фото-описание изготовления крана на сайтах: http://forum.woodtools.ru/index.php?topic=37102.msg1263731#msg1263731 ...

...

7 меc назад

Этим краном, я построил двух этажный дом в одного. Рассчитал, сварил и проверил на личном опыте. Делал кран...

...

2 лет назад

В этом видео подмечаю мелочи, которые узнал из своего опыта.. поэтому многим, кто конкретно не задумал изгот...

...

2 лет назад

Понадобилось копать приямок для скважины ... грунт: глина и песок. Во время съемки ролика, для управления...

...

4 лет назад

Легкий разборный кран помогает при строительстве. Рассчитан на подъем газоблока весом около 30 кг. Не требуе...

...

9 меc назад

Разборный подземный кран, типа "Пионер". Грузоподъемность 250кг.Поворотная часть из ступицы ЗИЛ. Первая част...

...

7 меc назад

Краны "Пионер" грузоподъёмностью от 500 кг, разборные, переставные, стрелового типа. ЗАО «Тверской эксперим...

...

3 лет назад

Подробное фото-описание изготовления крана на сайтах: http://forum.woodtools.ru/index.php?topic=37102.msg1263731#msg1263731 ...

...

7 меc назад

Небольшой самодельный козловой кран для мастерской Мобильный подъемник мини кран с ручной лебедкой gantry...

...

1 лет назад

Самодельный разборный подъемный кран для укладки газобетонных блоков.

...

2 лет назад

Испытание и первая работа самодельного крана. Длина стрелы 5,5 метров. Грузоподъемность на полном вылете...

...

2 лет назад

Барабаны для тросов.

...

2 меc назад

Приветствую уважаемые подписчики и гости канала! Вот и свершилось, удалось найти немного время на новый...

...

6 меc назад

На сайте http://marko.ltd/ Вы сможете ознакомиться с созданной в России технологией облегченных ребристых перекры...

...

7 меc назад

ТЭМЗ выполняет изготовление, поставку и монтаж кранов Пионер разборного типа грузоподъёмностью 0,5 тн по...

...

1 лет назад

Если желаете приобрести вертлюг, пишите на почту [email protected]

...

2 лет назад

Этот ролик обработан в Видеоредакторе YouTube (http://www.youtube.com/editor)

videoyoutube.ru

Самодельный кран «Пионер» | Daraja.ru

Многие россияне сами мастерят грузоподъемные механизмы при строительстве частного жилья и хозяйственных построек. Это экономит средства, да и работа продвигается более эффективно, поскольку это свой полноценный кран, которым можно распоряжаться так, как нужно в любой момент.

Конечно, у многих возникает вопрос, а как его построить, где найти конструкции. Резонные вопросы, ответы на которые можно найти на обычных традиционных санкционированных и несанкционированных русских свалках. Там столько выкинуто металла, что из него можно построить новые заводы. Да, правительство борется с этим, но до победы еще далеко. Поэтому, посетив свалку, можно найти все, что нужно для создания своего крана по подобию известного в Советском Союзе «Пионера».

Конечно, гидравлику применить к своему сооружению будет трудно, да и необходимости в этом совершенно нет. Возводя на приусадебном участке какой-то объект, достаточно простой грузоподъемной машины, от которой не требуется ни скорости, ни спешки.

Для создания крана по типу советского «Пионера» в модернизированном варианте, необходимо найти на свалке двутавр и прямоугольную трубу, в которую свободно он входил бы. Двутавр ставят на скользящие направляющие, которые в процессе эксплуатации для уменьшения трения, смазывают. Прямоугольная труба и двутавр, это уже телескопический узел.

Чтобы стал функциональным, необходимо оснастить его регулировочными тросами минимального диаметра, которые можно приобрести в любом профильном торговом предприятии. Поворотную раму сваривают из кусков швеллера. А опоры тоже из такого профиля. Это дает возможность хорошей фиксации кранового механизма на рабочей площадке, которой всегда является кровля строящегося объекта.

Для обеспечения безопасной работы сваривают специальную прямоугольную площадку для балласта. Для подъема небольшого груза в полтонны весом достаточно одного фундаментного блока. Для механизации подъемного процесса покупают тоже в специализированных магазинах электромоторы, которые можно без труда сочленить с простой лебедкой от УАЗика. Подключить электрическую часть к подъемному механизму сможет любой рядовой электрик, имеющий соответствующую квалификацию и наработанную практику.

Созданный своими руками «Пионер», можно эффективно использовать, не нагружая его до предела. Куда спешить? В этом случае он будет служить долго и полностью выполнит свою миссию на частной стройке.

Daraja.ru — все о спецтехнике!

daraja.ru

Самодельный кран — studvesna73.ru

Без стреловых легких кранов с грузоподъемностью в пределах 1 тонны не обойтись при осуществлении различных электротехнических, монтажных и строительных работ. Благодаря их конструкции возможен монтаж устройств в различных проемах строения или на перекрытиях, а также их перемещение для удобного использования. Они отличаются легкостью сборки и установки, а при необходимости их можно быстро разобрать на составные элементы и перенести в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других видов ГПМ. Существует множество видов кранов с различным конструктивным исполнением. Они подразделяются на стационарные и передвижные. Стреловые устройства оборудованы одним электроприводным механизмом перемещения груза. Работа крана осуществляется путем ручного управления.

Строительный мини-кран

Самостоятельно можно создать разнообразные инструменты и приборы, столь необходимые при строительстве и других видах работ. Несмотря на то что мини-подъемный кран, своими руками сделанный, характеризуется ограниченной переносимой массой груза (не более 250 кг), такая конструкция упростит осуществление большей части строительных работ.

Главной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может доходить до 300 кг в зависимости от используемых материалов. При этом оно обладает компактными габаритами и возможностью перемещения без предварительного разбора при помощи автомобиля.

Подъемный кран своими руками: сборка

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу. Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки.

Дополнительные элементы

Для упрощения перемещения платформа оснащается колесами. Могут пригодиться элементы от тележки транспортера. В ходе создания конструкции не стоит забывать про это дополнение, так как именно благодаря ему передвигается простейший подъемный кран, своими руками собранный. Для этого нужно только снять выносные опорные элементы, что не вызывает особых затруднений и производится за короткое время. Важно соблюдать технику безопасности, в частности стрела должна быть установлена на нулевой уровень для предотвращения потери равновесия и падения крана.

Особенности

Оптимальная высота стрелы составляет 5 метров. Для ее изготовления применяется труба диаметром около 8 см. Профиль из двух уголков монтируется в основание. Также нужно создать поворотный механизм для поворота и подъема стрелы, для этого подойдет автомобильная ступица от любого грузового транспортного средства. Для противовеса не нужны специальные материалы, так как для них можно взять стандартные кирпичи. Создать подъемный кран своими руками можно и на основе гусеничных трактов, и станины. Последний элемент можно взять от неиспользуемого станка.

Стоит отметить отсутствие необходимости в тормозе для поворотного механизма и лебедки, так как он не нужен в процессе эксплуатации крана, а работа готового устройства будет производиться на небольшой скорости.

Достоинства конструкции

Прямоугольная труба подойдет для формирования выносной конструкции опоры и общего основания. Для последнего, по мнению специалистов, станет оптимальным использование швеллера на 200. Длина упорных винтов должна находиться в пределах 50 см, за счет чего подъемный кран своими руками может монтироваться на любой поверхности, в том числе с большим количеством неровностей. Таким образом, отсутствует необходимость в подготовке участка, на котором строится здание.

Сложности иногда возникают с колесами, так как на рыхлой почве они могут плохо прокручиваться и зарываться в нее. Поэтому проведение работ желательно на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

Что можно сделать для гаража

При самостоятельном ремонте машины зачастую возникает необходимость в снятии двигателя, поэтому многие автовладельцы задаются вопросом о том, как сделать подъемный кран своими руками. Самым простым вариантом является подъемник, для создания которого потребуется ручная лебедка, стойки на треугольных опорах с колесами и поперечная труба.

На верхней части стоек при помощи сварки фиксируются крепления для трубы. К вертикальной стойке приваривается ручная лебедка, а ролики монтируются на балке, впоследствии они используются для перемещения троса. При этом не обязательно приобретать лебедку, так как можно сделать данную конструкцию самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечная балка и опоры не займут много места. Подъемный кран, своими руками для гаража созданный, способен поднимать и перемещать груз массой не более 800 кг. Его главным достоинством является отсутствие необходимости в приобретении дорогостоящих материалов.

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая — на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом подъемника для автомобиля, при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Ножничный кран

Основание и площадка ножничного подъемника изготавливаются из швеллеров. Двухсекционный распределитель, насос, втулки, гидравлический цилиндр и двутавровые балки необходимы для ножниц.

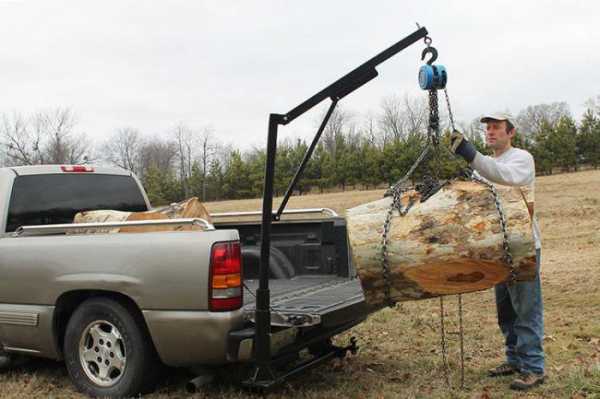

Подъемный кран на УАЗ, своими руками сделанный, способен поднимать грузы весом более 500 кг. Также по завершении работ его можно снять. Главным предназначением устройства является фиксация выдвижных опор. Основа конструкции выполняется из толстостенного квадрата, закрепляемого на раме при помощи нескольких болтов. Выдвижные поры держатся на бампере и приподнимают заднюю часть автомобиля.

Кран “Пионер9rdquo;

Механизм позволяет упростить осуществление многих ремонтных и строительных работ, а также обеспечить проведение действий, которые не могут выполняться без дополнительных подъемных устройств. Конструкция подходит для груза с различным объемом и величиной, при этом она может устанавливаться на перекрытиях возводимых домов, в котлованах и на кровле.

Среди главных составных элементов стоит отметить поворотную и опорную рамы, электрическую лебедку, пульт управления. Устройство не вызывает сложностей в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже не имеющему соответствующего опыта.

Созданием подъемных конструкций занимаются многие владельцы частных домов и дачных участков. Их распространение вызвано тем, что каждая часть механизма, независимо от ее сложности, может выполняться желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, таких как монолитные блоки, подобные краны обеспечивают доставку легких предметов на большую высоту.

К сожалению, создание гидравлических устройств, как правило, не представляется возможным. Но, несмотря на это, подъемный кран (своими руками), фото которого представлено ниже, отличается простотой в эксплуатации и достаточной грузоподъемностью.

Сборка крана “Пионер9rdquo;

Многие детали можно отыскать, как ни удивительно, на свалке. Для самодельного механизма главными составляющими являются прямоугольная труба и двутавр. При этом важно, чтобы последний с легкостью помещался в трубе. Для создания телескопического узла для двутавра изготавливаются скользящие направляющие. Стоит отметить, что они должны смазываться специальными составами для уменьшения степени трения.

Для функционирования устройства также необходимы тросы с небольшим диаметром. Их можно приобрести в строительном магазине. Для закрепления поворотной и опорной рам зачастую используется швеллер. Он также обеспечивает плотный монтаж устройства на любой поверхности. Как правило, ею выступает крыша строящегося здания. В соответствии с правилами безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность проблем в то время, пока эксплуатируется подъемный кран, своими руками собранный. Электромотор, соединенный с лебедкой, используется для запуска процесса подъема.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего. Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

  1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
  2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.

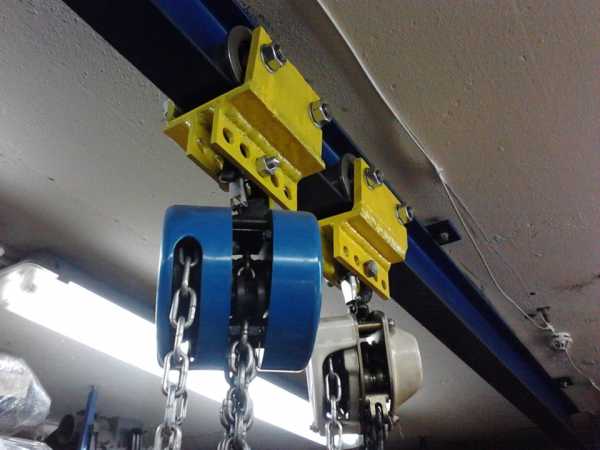

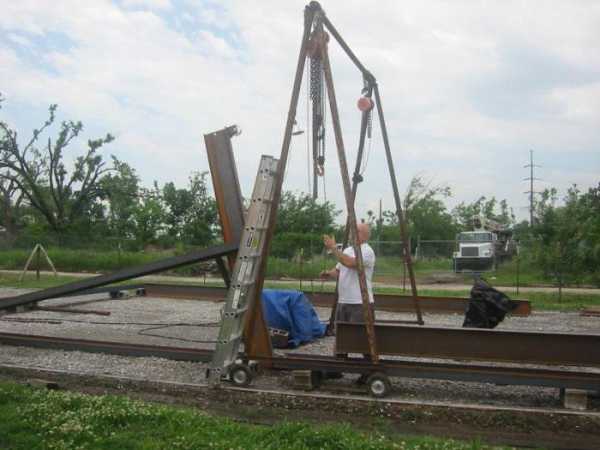

  3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

  1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
  2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Какими характеристиками должен обладать гаражный подъемник

Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.

Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.

Материалы и инструменты

Конструируя подъемник для гаража своими руками, нужно иметь в арсенале не только чертежи будущего устройства, но и вооружиться набором инструментов и качественных, устойчивых к нагрузкам материалов. Прежде всего вам понадобятся:

  • сварочный аппарат;
  • болгарка с отрезным кругом по металлу;
  • болты и гайки для крепления;
  • стальные трубы диаметром 40-50 мм;
  • стальной уголок или профилированная труба сечением 35-40 мм;
  • трос;
  • самодельная лебедка для гаража (ее можно и приобрести, вариант заводского производства будет отличаться большей надежностью).

По мере того, как запланированная самодельная лебедка для гаража будет воплощаться в реальность, список комплектующих к ней может немного измениться, в зависимости от ваших конкретных требований к устройству механизма.

Как собрать простой кран

Перед тем, как собрать подъемник своими руками, следует создать подробный чертеж с указанием размеров всех деталей и способа их крепления между собой. На данном этапе определяется тип механизма — это может быть кран балка для гаража, обычная лебедка, подвешенная к потолку, мощный домкрат с ручным, электрическим или гидравлическим управлением. Часто умельцы конструируют даже такие сложные устройства, как двухстоечный подъемник, способный выдерживать вес легкового автомобиля.

Одна из самых простых моделей, к которым относится самодельная лебедка для гаража, состоит из консольно зафиксированной стрелы, установленной на вертикальной стойке из стальной трубы. На стреле монтируется тележка с лебедкой. Вертикальную трубу приваривают к основанию. Это может быть массивная стальная пластина или непосредственно фундамент гаража. Самодельная лебедка для гаража будет надежнее, если закрепить верхний конец стойки на потолочном перекрытии помещения.

Рабочая часть механизма — небольшая лебедка. Если она самодельная, кран несколько потеряет в надежности, поэтому лучше приобрести устройство заводского изготовления.

Сквозь паз в блоке лебедки пропускается стальной трос, на конце которого устанавливается крюк. Вращая рукоятку лебедки, вы будете приводить блок с тросом в движение, поднимая груз на заданную высоту.

Заключение по теме

Гараж с подъемником — мечта многих автомобилистов, ведь с подобным приспособлением он превращается в собственный, комфортный и бесплатный автосервис.

Сконструировать подъемник в гараже своими руками довольно просто. Достаточно только запастись необходимыми материалами, инструментами, и четко определить список задач, которые будет выполнять устройство.

Как можно увеличить кпд буржуйки

Виды котлов и применение их для обогрева гаража

Ркуператор воздуха: только своими руками

Кран Пионер – это незаменимая машина во время произведения погрузо-разгрузочных, монтажно-строительных и ремонтных работ. В зависимости от величины и объема погрузочных материалов, может быть использован, и устанавливаться на крышах домов, в котлованах, а также на перекрытиях зданий, которые находятся в режиме строительства.

Устройство машины

Состоит эта «чудо-машина» из: пульта управления (система управления автоматизирована), стрелы, электролебедки и двух рам – опорной и поворотной. Кран Пионер – машина, довольно простая в эксплуатации, и не требует применения особых физических усилий. Даже не искушенный в строительном деле человек вполне справится с управлением краном.

Нет необходимости регистрировать кран Пионер в органах надзора. Если возникнет необходимость перевезти кран в другое место, с этим тоже не будет никаких проблем, так как данная машина очень удобна в транспортировке.

Условия эксплуатации

Кран Пионер не требует соблюдения строгих правил использования. Он может одинаково хорошо работать и в жаркий летний день (температура воздуха +40 градусов Цельсия) и в морозную стужу (до -40 градусов по Цельсию).

Зато, стоит обратить внимание на уклон площадки, где в дальнейшем будет располагаться кран. Он не должен превышать 3-х градусов.

Вполне себе спокойно, данная машина может работать при скорости ветра 14 м/с. НО: стоит прекратить эксплуатацию крана, при скорости ветра свыше 33 м/с.

Сам себе мастер

Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как рубероид. на верх постройки .

Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.

У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.

Пошаговая инструкция

Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.

Во время использования, для того чтобы снизить уровень трения, скользящие направляющие необходимо смазывать!

Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.

Читайте также: Изготовление строительных носилок

Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.

Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.

Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.

После этого, кран Пионер своими руками готов к эксплуатации.

Технические характеристики

Чтобы лучше понять, на что способен вышеупомянутый представитель, грузоподъемных машин, желательно ознакомится с его более детальным описанием – кран Пионер технические характеристики.

Итак, первым пунктом в общей характеристики крана является, конечно же, его грузоподъемность. Колебаться она может в интервале 0,5 тонн – 1 тонна. Преимущество крана Пионер проявляется в том, что он в состоянии подымать груз, который тяжелее его самого в несколько раз. Высота крана – стабильно 4 метра. Угол, который может охватывать платформа при повороте – 360 градусов.

Опорный контур (соединяющий контур вертикальных осей подъемной машины, образованный горизонтальными проекциями прямых линий) составляет 2х2 метра. Скорость подъема груза – величина плавающая, зависит от массы груза (0,5 тонн – от 0,2 до 50 м/с; 1 тонна – 0,74 м/с). Диаметр каната также зависит от размера груза: 6,9 мм – 0,5 тонн, 12 мм – 1 тонна. Вес крана Пионера в зависимости от модели может составлять 1 – 1,5 тонны.

Перфоратор Makita HR2810 с непривычной компоновкой

Аккумуляторный шруповерт Makita

Как сделать клетки для бройлеров

Всегда была мысль соорудить кран для демонтажа двигателя, так как у меня и моей семьи не маленький автопарк, а еще и в гараже не так много места :значит нужен разборный! Да тут еще и металл на халяву подвернулся подходящий, и так мне понадобилось: 7 метров профиля 80х80мм толщиной стенки 3мм, две трубы 700мм 89 трубы и 76-900мм, домкрат ссср 5т ,4 пластины толщиной 8мм, крюк от буксировочной стропы, и единственное что я купил это колесики 2 прямых ,2 поворотных + 2 поворотные с тормозом. И взял -100 мм шпильки М 14. Делал долго около двух месяцев из за того что уделял ему пару часиков в выходной. Из за чего так и долго испытании проводил? На фото видно с начала подвесил мопед 120кг -мало! Решил сам на мопед залезть ещё +120кг — и снова показалось что мало! Но для демонтажа двигателя достаточно. Летом привозил бордюр себе для площадки для машин паллет — принес 5 штук :обвязал, поднял около 500кг не напрягаясь- забыл правда фото сделать, так как после переноски бордюров язык был на плече … поверьте на слово!)) .
Инструмент сделанный своими руками всегда приятней магазинного!
Спасибо за внимание !

высота подьема :от земли при короткой стреле 90см нижняя точка, верхняя 1м70см, при длинной стреле низ 80см верх1м80см, при длинной стреле и выкрученным штоком домкрата низ1м40см и верх 2м 25 см .

15.10.2014 Таштабанов Ринат

Вам для строительства дома нужен кран? Но брать его в аренду дорого? Тогда сделайте его сами!

Любой из пользователей forumhouse.ru согласится с утверждением, что одно из самых нужных приспособлений при строительстве – это кран. Стальной богатырь становится незаменимым помощником, когда возникает необходимость поднять большой груз.

Подъёмный кран обычно ассоциируется с огромным сооружением высотой в десятки метров. Однако в частном домостроительстве зачастую необходим компактный вариант с длиной стрелы, не превышающей 5-7 метров.

Как поступить? Арендовать кран – удовольствие не из дешёвых, особенно если стройка растягивается не на один месяц.

В этом случае остаётся один выход – засучить рукава и построить мини-кран самостоятельно. А помогут вам в этом наши форумчане!

Мини-пионер для стройки

Экономия на собственном здоровье и попытка ручным способом поднять неподъёмный груз, особенно если возведение дома ведётся самостоятельно и без привлечения наёмной рабочей силы, до добра не доводят. Мы уже рассказывали нашим читателям, как самостоятельно построить вибростол и виброплиту. Настал черёд крана под названием «мини-пионер».

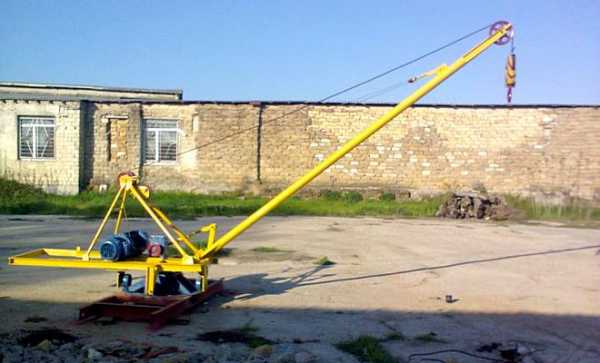

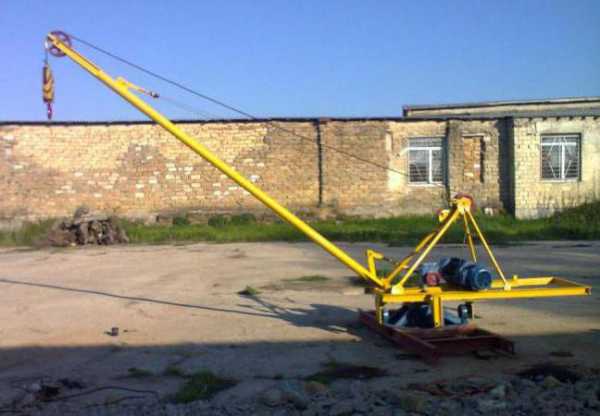

Кран «Пионер» представляет собой передвижную разборную конструкцию, с помощью которой осуществляется подъём груза на заданную высоту. Такой кран может использоваться при рытье фундаментов и строительно-монтажных работах по возведению домов.

Основа крана – опорная ходовая рама, установленная стационарно либо на передвижном шасси. На раме монтируется вращающаяся часть крана. Поворот стрелы может осуществляться ручным либо электрическим способом. Сама конструкция крана выполняется по модульному принципу и может быть разобрана на несколько частей для удобства перемещения механизма с одного строительного объекта на другой.

Устойчивость конструкции обеспечивается благодаря противовесу и стальным тросовым оттяжкам (талрепам), а подъём груза осуществляется с помощью лебёдки и блока.

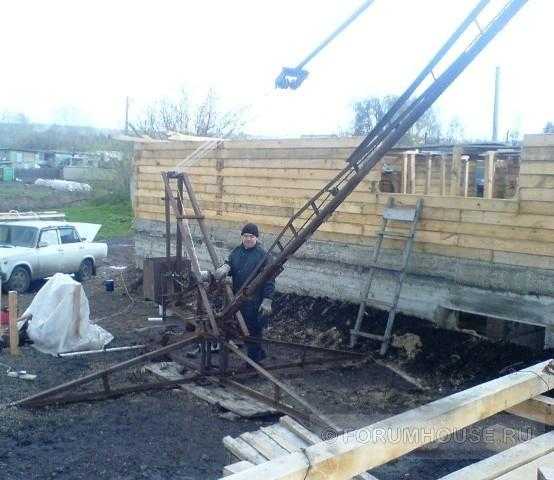

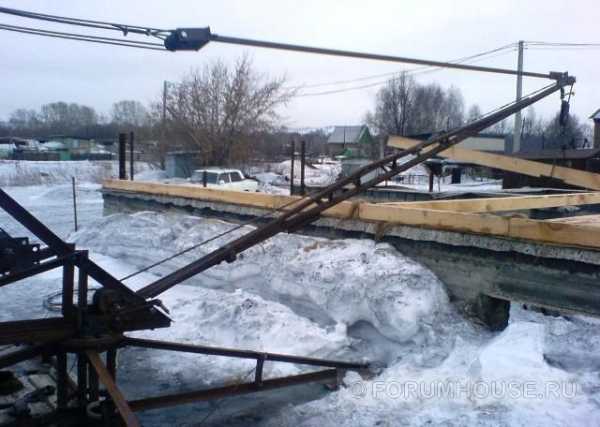

Интересен опыт нашего форумчанина, решившего самостоятельно построить мини «Пионер». Этот механизм понадобился ему для возведения дома из бруса.

– Я практически в одиночку строю дом из шестиметрового бруса. Поднять и таскать его одному невозможно. Именно поэтому я решил собрать кран, для того чтобы брать брус со штабеля, класть на место распиловки и поднимать на цоколь.

По мере увеличения высоты строения наш форумчанин планирует поставить кран на балки перекрытия дома.

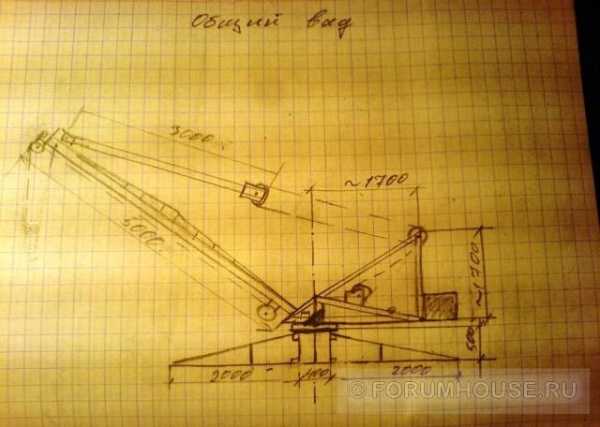

Раму крана форумчанин собрал из уголка 63х63х5 мм.Стрелу длиной в 5 метров – из трубы диаметром в 50 мм. Для усиления конструкции использовались два уголка 30х30х3 мм.Также в планы Воландемора входит дальнейшее удлинение стрелы ещё на 2 метра.

– Грузоподъёмность крана составляет примерно 150 кг, но конструкция может поднять больший вес, а для того чтобы этого добиться, необходимо увеличить кратность полиспастов.

В переводе с греческого Polyspaston означает «натягиваемый несколькими канатами».Полиспастом называют устройство для подъёма груза. Оно состоит из нескольких блоков, соединённых между собой канатом или тросом, который огибает блоки по окружности. Полиспаст позволяет поднимать груз с меньшим усилием, чем вес груза.

И хотя самый простой полиспаст позволяет получить трёх- четырёхкратный выигрыш в силе, не следует забывать, что в данной системе неизбежны потери на трение. Даже в лучших моделях блоков они достигают 10%. И чем больше вы выигрываете в силе, тем больше уменьшается расстояние, на которое кран может переместить груз.

– На изготовление всех узлов и механизмов у меня ушла неделя. Ещё два дня я потратил на сборку и доводку механизма. Привод поворота крана и привод подъёма стрелы – это шестикратный ручной полиспаст. Привод подъёма – это тоже ручной двукратный полиспаст.

Воландемор отмечает, что было бы намного удобнееуправлять краном с электроприводами, например, осуществлять подъём груза с пульта на длинном шнуре, как это делается в промышленных моделях. Но в этом случае значительно возрастает сложность изготовления всех механизмов, что приведёт к удорожанию конструкции и увеличению времени на изготовление крана.

Интересны подробности изготовления крана.

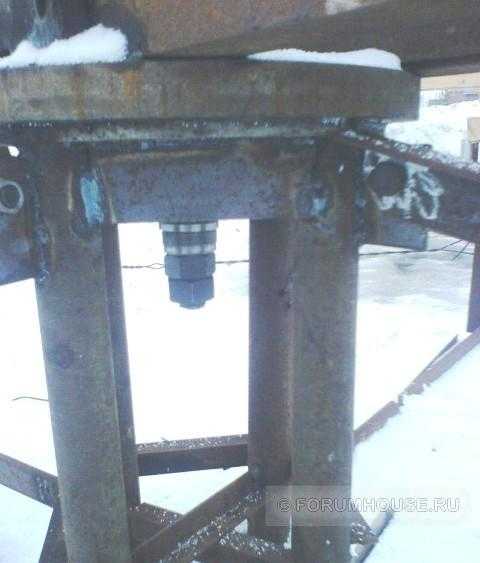

– В качестве поворотной платформы я взял две планшайбы, которые нашёл на работе. В принципе, я собирал кран из того, что было под рукой. Вместо оси приварил болт на 30 мм. Я не стал брать болт из высокопрочной стали, т. к. такие свариваются хуже, не тянутся и не гнутся, а сразу лопаются, если превысить предел их прочности.

Все узлы крана смазаны литолом.

Чтобы уменьшить вес противовеса, длина опорных лап составляет 2 метра. При самостоятельном изготовлении и расчёте узлов такого крана следует учесть один момент. Дело в том, что при радиусе поворотной планшайбы 200 мм и расстоянии в 2 метра до противовеса массой в 100 кг, на центральный болт действует растягивающая нагрузка в 1 тонну. И это без учёта веса стрелы и поднимаемого груза!

Также важно проверить кран на устойчивость.

– Для начала представим, что наш кран – это единая балка, которая опирается на одну опору, причём эта опора должна быть наименьшим расстоянием от оси вращения. На балку действуют три силы: вес груза, вес противовеса и масса крана. Чтоб не учитывать массу стрелы, я занизил вес крана на 50 кг. Расчёт приблизительный и простой, но лучше с ним, чем совсем без него.

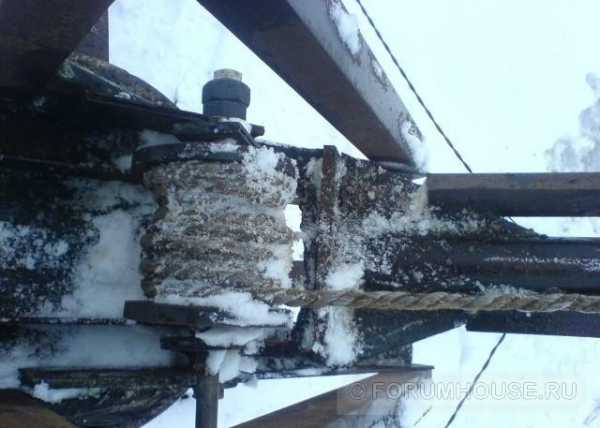

Барабан механизма подъёма стрелы Воландемор сделал из тубы диаметром в 100 мм.

Здесь естьнюанс – барабан нельзя располагать близко к блочкам. Его нужно немного смещать по оси в сторону первого блока, чтобы второй слой троса наматывался равномерно.

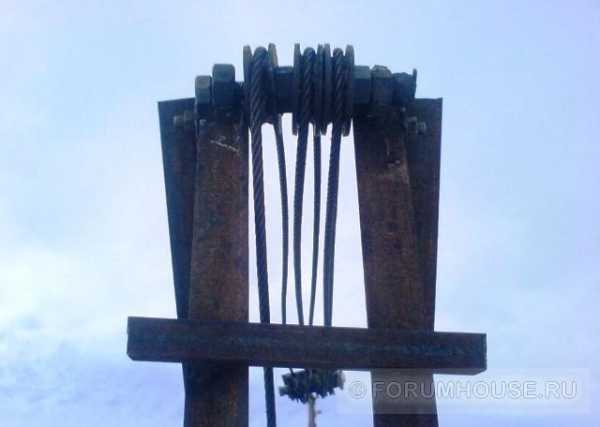

Блочки форумчанин сделал из трёх шайб: две большие и одна маленькая. Все блоки стоят без подшипников. Важно добиться, чтобы блоки хорошо огибались канатом. Т. е. либо канат должен быть гибким, либо блочки должны быть большого диаметра. Иначе при поднятой стреле без нагрузки тросы могут вылететь из блоков.

– Канат у меня диаметром в 12 мм, но это очень толстый – просто другого не было. Если буду удлинять стрелу, поставлю более гибкий трос диаметром в 5 мм, т.к. его рабочая нагрузка равна 150 кг, а разрывающая – 850 кг.

При конструировании блочных систем важно понять, как работает и рассчитывается полиспаст. Рассмотрим это на примере мини-пионера.

– Принцип действия полиспаста похож на работу редуктора – выигрываешь в силе, но проигрываешь в длине каната и, следовательно, скорости подъёма груза.

В редукторе главная характеристика – это передаточное число, а в полиспасте – кратность, т.е. отношение всех ветвей троса к сбегающим с барабана. Если мы имеем 6 отрезков каната, значит, полиспаст шестикратный.

Это значит, что тянущая нагрузка на барабане будет в 6 раз меньше, чем вес груза, и сам канат, если он рассчитан на 100 кг, то свёрнутый в 6 раз, поднимет 600 кг.

Следует заметить, что конструкция крана вышла настолько удачной, что многие из наших пользователей решили её повторить и даже придать крану мобильность, поставив его на «Газель».

Например, форумчанин с ником plumag предлагает с помощь подобного крана большей грузоподъёмности и оснащённого электроприводами, ставить бетонные столбы. А для того, чтобы иметь возможность перевозить такой кран по дорогам общего пользования, сделать конструкцию разборной и полностью монтировать кран в кузове уже на месте предполагаемой работы. Это позволит в короткие сроки окупить все затраты, связанные с изготовлением крана.

Узнать всё о самостоятельном строительстве кранов, а также ознакомится с чертежами мини-пионера, можно в этой теме нашего форума. Всё, что нужно знать, чтобы изготовить мини-кран из металлолома, обсуждается здесь. От бетономешалки до трубогиба. Темы форумчан об изготовлении полезных самоделок находятся в этом разделе форума.

Какие инструменты нужны, чтобы обустроить столярную мастерскую, рассказывается в этом видеосюжете. А в этом видеоролике посмотрите, как самостоятельно сделать инструмент, который упростит работу на вашем участке.

Поделиться

studvesna73.ru

Кран "Пионер" и его особенности

Выполнение определенных видов работ в строительстве невозможно без подъемного механизма. Одной из популярных моделей является кран «Пионер».

Особенности механизма

Кран «Пионер» представляет собой простую конструкцию, которая легка разбирается. На это не нужно много времени. Благодаря небольшим размерам механизм обладает высокой мобильностью. Это позволяет легко его перевозить к месту использования. Устанавливается агрегат на земле, крыше и других строительных перекрытиях, в котлованах и так далее.

Конструкция может быть выполнена в нескольких модификациях. К примеру, стрела может быть разборной или цельной. По максимальному грузу, который кран может поднять, выделяют три вида: 0,5, 0,75 и 1 тонна. Кроме того, механизм может быть стационарным или передвижным (установлен на колесиках).

Назначение

Кран «Пионер» используется в основном в строительной отрасли. С его помощью можно поднять грузы на крышу и другие плоскости. В качестве грузов могут быть строительные материалы, инструменты, монтажные конструкции и так далее. Благодаря подобному механизму будет значительно проще поднять на крышу кровельные материалы, рубероид, утеплитель.

Механизм может быть использован для погрузки (выгрузки) станков, материалов, конструкций. Его эксплуатация возможна в широком спектре температурных показателей (от -40 до +40 градусов).

Кроме строительства, кран «Пионер» может использоваться и в других отраслях. К примеру, удобно с ним работать на складах, в торговых предприятиях и так далее.

Кран «Пионер»: технические характеристики

Как уже упоминалось выше, устройство может обладать различной грузоподъемностью (от 0,5 до 1 тонны). От этого показателя будут зависеть и все остальные характеристики.

Конструкция позволяет поднимать грузы на высоту от 4,5 до 6,2 метра. Этот показать характерен при выносе стрелы на 250 сантиметров. Максимальная высота, на которую могут быть подняты грузы, составляет пятьдесят метров (если считать от основания перекрытия).

Платформа способна поворачиваться полностью вокруг своей оси. Сам поворотный механизм может быть ручным или электрическим. Подъем груза происходит со скоростью от 8,4 до 16,8 метра в секунду.

Для электрического привода, приводящего всю систему в движение, характерна мощность в диапазоне значений от 4000 до 4750 ватт. Работает он от сети с напряжением 380 вольт.

Отличается подъемник небольшими размерами. Длина его составляет 2,45-2,85 метра. Ширина находится в пределах 1,77-2,18 метра. Высота - от 1,325 до 1,6 метра. Весит конструкция порядка 1345-1820 килограмм. Более подробно основные размеры конструкции (и ее отдельных элементов) можно увидеть на фотографии, размещенной немного выше.

Толщина стрелы не превышает 10,2-13,3 сантиметра. Канат отличается толщиной 0,69-0,78 сантиметра.

Устройство и принцип работы

Конструкция механизма достаточно проста. Состоит кран из двух рам: основной и поворотной. К ним прикреплены грузовой канат, страховочные растяжки. Они закрепляются на стреле, которая обладает способностью поворачиваться. Стрела может быть разборной или цельной. На конце стрелы установлен механизм конечного останова. На механизме, отвечающем за подъем груза, установлен путевой выключатель. В действие система приходит за счет использования электрического привода. Чтобы механизм стоял устойчиво, на раме закреплен контргруз.

Перемещаемый груз закрепляется за крановый крюк. В отдельных случаях можно использовать специальную люльку (платформу). Подъем груза происходит с помощью лебедки, которая приводится в действие электрическим приводом. Для управления процессом имеется выносной пульт с кнопками.

Как видно, конструкция очень проста и понятна. Это позволяет изготовить кран «Пионер» своими руками.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
