Программное управление электроприводом поворотного стола

Целью создания проекта является автоматизация процесса поворота стола камнеобрабатывающего станка и его надежная фиксация при остановке. Поворотная плита стола должна поворачиваться на угол 90 градусов относительно своего начального положения и обратно по команде оператора. Автоматизировать процесс поворота можно с помощью внедрения частотно-управляемого электропривода, состоящего из трехфазного источника переменного тока, трехфазного асинхронного электродвигателя с короткозамкнутым ротором и встроенным электромагнитным тормозом, преобразователя частоты, программируемого логического контроллера, стола с поворотной плитой.

Для реализации был выбран программируемый контроллер ОВЕН ПЛК110 и преобразователь частоты ОВЕН ПЧВ1. ПЛК в комбинации с ПЧВ представляют систему управления приводом, а комбинация системы управления, электродвигателя и редуктора представляют собой электропривод переменного тока. Электрическая энергия передается от источника электроэнергии к системе управления, и от ПЧВ – к электродвигателю. Механическая энергия передается от электродвигателя к редуктору и от последнего – к поворотному столу. ПЛК получает сигналы задания от кнопок управления и сигналы от датчиков управления (энкодера и бесконтактного выключателя), обрабатывает их и посылает сигналы управления ПЧ.

Алгоритм управления электроприводом поворотного стола

Для выполнения пуско-наладочных работ предусмотрен переключатель режима «АВТ./Ручн.». Ручное управление активируется при переведении переключателя в положение «Вкл.», по умолчанию используется автоматическое управление.

В ручном режиме управление поворотным столом происходит кнопками «Вперед-Назад», при этом стол движется по часовой стрелке или в обратном направлении с частотой 5 Гц. Поворотная плита находится в движении только при удержании кнопок управления во включенном состоянии.

Автоматическое управления поворотным столом выполняется по следующему алгоритму. Предположим, что в исходном положении поворотная плита стола находится в крайнем положении, соответствующем углу поворота 0 град. Каждый раз при однократном нажатии кнопки «Вперед» перед началом движения стола выполняется автоматическая корректировка начального положения на частоте 5 Гц. Условием удачной корректировки служит срабатывание индуктивного датчика, расположенного на неподвижном основании стола, при этом, если выполняется логическое соотношение 2 (ЛС2, см. «Алгоритм управления»), то программный счетчик обнуляется, и подается команда на плавный разгон двигателя на частоте вращения 75 Гц (установлена экспериментально) в направлении часовой стрелки. При неудачной корректировке срабатывание датчика не происходит, и после выполнения пустого цикла поиска «нуля» система возвращается в исходное положение.

При вращении двигателя энкодер вырабатывает последовательность прямоугольных импульсов, которая подается на реверсивный программный счетчик. При движении по часовой стрелке сигнал обрабатывается инкрементным входом счетчика, происходит счет вверх. Углу 90 град. соответствует определенное число импульсов, которое зависит от разрешения энкодера и частоты вращения выходного вала редуктора, на котором закреплен редуктор. Перед торможением ПЛК переводит электродвигатель на пониженную частоту 5 Гц – частоту доводки. Началу участка замедления соответствует уставка перехода на пониженную частоту (ЛС3). При достижении 90 град. ПЛК дает команду ПЧВ на торможение двигателя (ЛС4), одновременно отпускается электромагнитный тормоз. Двигатель остановлен, вал надежно зафиксирован.

Таким образом, управление электропривода по датчику положения (энкодеру) позволяет осуществлять очень точное позиционирование объекта управления.

После активации (однократного нажатия) кнопки «Назад» и выполнения логического соотношения 5 (ЛС5) электромагнитный тормоз растормаживается, и двигатель осуществляет плавный разгон до частоты вращения 75 Гц в обратном направлении. При этом сигнал с энкодера обрабатывается декрементным входом счетчика, происходит счет вниз. При достижении уставки участка замедления (ЛС6), как и в предыдущем случае, двигатель переходит на частоту доводки для более точного торможения. При достижении 0 град. ПЧ переводит двигатель в режим торможения (ЛС7), а тормоз отпускается, тем самым фиксируя вал.

В обоих случаях система управления электропривода повторяет один и тот же алгоритм программы (цикл), загруженный в программный файл ПЛК. Такая система управления носит название циклового программного управления (ЦПУ). Единственным различием является наличие автоматической корректировки начального положения механизма при подаче сигнала от кнопки «Вперед».

Автоматическая корректировка начального положения служит для устранения набегающей погрешности люфтов механизма поворота и переводит систему управления электроприводом из разомкнутой в замкнутую. Бесконтактный выключатель является своего рода датчиком обратной связи, необходимый для осуществления функции саморегулирования системы.

www.owen.ru

Поворотный стол для фрезерного станка с ЧПУ

Чтобы увеличить производительность, а также добиться повышения эффективности оборудования, устанавливается специальный поворотный стол для фрезерного станка. Такое дополнение поможет легко работать с крупными и мелкими деталями.

Сегодня важнейшей деталью для металлообработки стал поворотный стол для фрезерного станка с ЧПУ. Понятие ЧПУ знакомо далеко не всем мастерам, оно означает, что станок оборудовано числовым программным управлением. С его помощью агрегат легко переходит на механизированную обработку в автономном режиме. Присутствие мастера необходимо только во время контрольных замеров.

Стол фрезерного станка

От этой детали зависит жесткость самого оборудования, а это важно во время процесса фрезерования. Базовой функцией поворотного стола фрезерного станка с ЧПУ является удобное крепление оснастки для дальнейшей обработки деталей.

Поворотный стол для фрезерных работ с ЧПУ

Важнейшим показателем устройства, считается его площадь, от нее зависит возможность установки деталей различных габаритов. Чем больше рабочая площадь поворотного стола для фрезерного станка, тем выше его универсальность.

Другими словами, если изделие имеет небольшие размеры, его очень легко закрепить на большой поверхности. А вот большую деталь невозможно установить на небольшой поворотный механизм. Многофункциональная установка решает подобные проблемы за считаные секунды. Для полноценной работы с современным агрегатом необходимо щепетильно изучить инструкцию, а также испробовать разные детали в работе.

Другим положительным качеством большого устройства, считается возможность раскроя заготовок. В результате повышается технологичность фрезерного оборудования. Исчезает потребность устанавливать специальные дополнительные системы для этих целей.

Движимое устройство агрегата обязательно имеет защитное покрытие, сделанное из разного материала, например, пластмассы.

Конструкция такого механизма обязана иметь высокую прочность и быть очень жесткой. Таким образом, гасится вибрация, возникающая во время фрезерования.

Виды дополнительного оснащения

Конструкция подобных столов отличается по многим параметрам:

  • Они могут перемещаться в разных плоскостях, например, механизм, имеющий возможность двигаться горизонтально, одновременно подниматься вертикально, дает возможность выполнять круговое фрезерование, когда необходимо сделать в детали винтовые канавки.
  • Механизм, способный наклоняться под различными углами, позволяет проводить обработку стальных деталей, установленных на поверхности под определенным углом. Исчезает необходимость постоянно переустанавливать заготовку, достаточно просто повернуть поверхность стола и зафиксировать ее в нужном положении.
  • В таких фрезерных устройствах устанавливаются специальные диски, разбивающие поверхность устройства на рабочие участки. Простой считается горизонтальная плоскость, она используется в небольших малогабаритных установках, позволяет выполнять различные фрезерные операции.

Благодаря поворотному механизму, легко обрабатывать углы заготовки, делать пазы и фрезеровать уступы.

Существуют также особые вакуумные системы, выпускающиеся в нескольких вариантах.

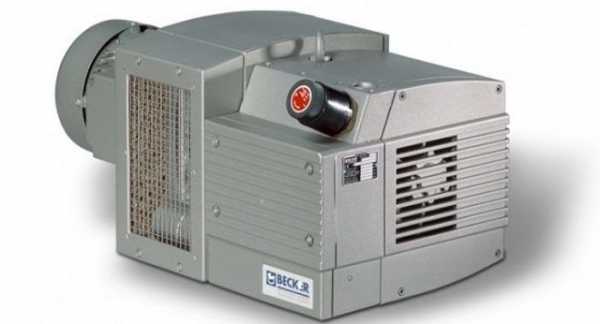

Вакуумная помпа для вакуумного прижима листовых материалов

Деталь прижимается к поверхности поворотного стола специальным вакуумным механизмом, он ее фиксирует в определенном положении. Надежность такого приспособления очень высокая, деталь не двигается во время работы, не повреждается, а также не выходит из зоны видимости мастера.

Как устроена поворотная система?

Принцип работы такого механизма фрезерного станка с ЧПУ, а также любого другого фрезерного оборудования, не имеет никаких принципиальных отличий. Основными деталями считаются:

  • Основание – очень напоминает станину, оснащено механизмом фиксации к поверхности станка.
  • Управление – чтобы обеспечить вращение планшайбы вокруг оси, устанавливается электродвигатель. Новейшие фрезерные системы с ЧПУ, на которых установлены такие механизмы, отличающиеся своей конструкцией, они работают по специально заданной программе.
  • Планшайба – играет роль поворотного механизма, оборудована надежной фиксацией. Посередине сделано отверстие в виде конуса Морзе. Рабочая плоскость оборудована Т-образными пазами, в них вставляются струбцины, фиксирующие обрабатываемую заготовку.

Планшайба

Поворотный стол, установленный на основание станка, дает возможность обрабатывать детали одновременно в нескольких плоскостях:

  • вертикальной;
  • поперечной;
  • продольной.

Любой фрезерный механизм, оборудованный подобной системой, имеет возможность двигаться в различных плоскостях. Это помогает создать необходимый наклон заготовке. К примеру, аппараты, оборудованные ЧПУ, дают возможность проводить обработку деталей, имеющих спиральную конфигурацию.

Если управление выполняется вручную, устройство проводит различные переходы, закругляя детали, выполняя фрезеровку криволинейных поверхностей. Такой подход к работе позволяет увеличить КПД агрегата в десять раз, а также упростить выполняемою работу в два раза.

Фрезерная работа на поворотном столе

Как работает оснастка?

С помощью поворотного устройства легко обрабатывать заготовки различными способами, их просто невозможно сделать на обыкновенном фрезерном оборудовании.

К примеру, токарный станок позволяет изготовить круглые заготовки. Однако, часть такой заготовки остается необработанной, так как она выходит за пределы резания. Обработку проводят с использованием координатных векторов, поворотное устройство поможет расточить отверстия и обработать тела вращения, которые не подлежат установке в шпиндель токарного станка.

Необходимые манипуляции с помощью изменения поверхности помогут выполнить сложную задачу за два действия. Мастеру необходимо скорректировать механизмы станка, а также надежно закрепить деталь на его основе.

Модификация поворотных систем

PROMA OS-250 25002501 – предназначено для фиксации заготовок в горизонтальном положении, для сверления отверстий, нарезания резьбы.

PROMA OS-250 25002501

Оборудование также работает в нескольких положениях:

  • горизонтальное;
  • вертикальное.

Для большей универсальности его следует дополнительно оснастить специальной делительной панелью.

Технологические характеристики:

  • угол поворота – 360 градусов;
  • вид отверстия – конус МкШ;
  • габарит Т-образного паза – 12 мм;
  • гарантийный срок – не менее 3 лет.

«Энкор» – это универсальное приспособление, оно дает возможность выполнять на фрезерном станке, следующие операции:

Фрезерный станок Энкор

Такой механизм легко поворачивать на любой нужный угол. Устройство имеет специальное крепление для фиксации обрабатываемых заготовок.

Крепление также происходит прямо на планшайбе, с помощью специальных прихваток и струбцин.

Параметры:

  • диаметр -100 мм;
  • вид отверстия – конус МТ 2;
  • угол Т-образного паза – 90 градусов.

Vertex VUT-6, VUT-10, VUT-12 – этот наклонный механизм был специально разработан в качестве дополнительной оснастки, ее легко использовать в самых разных станках. На фрезерном оборудовании, наклонная система подобного вида, помогает осуществить несколько технологических операций:

  • фрезерование по кругу;
  • обработка отверстий, разного диаметра;
  • фрезеровка шлицов;
  • создание пазов;
  • фрезерование шпоночных канавок;
  • обработка заготовки под заданным углом.

Vertex VUT-6

Поворотный механизм на таком станке остается важнейшей частью всего оборудования. Без него просто невозможно провести обработку большинства сложных заготовок.

Современные тенденции

Дополнения к станкам на современном рынке больше не новость, но многие мастера не принимают прогресса в своей мастерской. Стоит учесть требования рынка и перенять опыт иностранных коллег, особенно при комплектации своего рабочего места.

Многофункциональные столы завоевывают популярность среди умельцев многих стран, благодаря универсальности каждой составляющей оборудования на нем легко работать людям разного возраста, роста и квалификации. ЧПУ помогает дополнить арсенал автоматизацией некоторых действий.

Для полноценной работы с поворотным столом необходимо иметь большую площадь мастерской, исправную вентиляцию, а также качественное освещение. Не стоит устанавливать многофункциональное оборудование в маленьких помещениях, это приведет к усложнению рабочего процесса, а также снизит его КПД.

Видео: Что нужно знать при покупке поворотного стола

promzn.ru

Поворотные столы для видеосъемки и 3D сканирования предметов и людей

Плавное вращение с регулируемой скоростью и реверсом, устойчивость к нагрузкам, диаметр до 2 метров

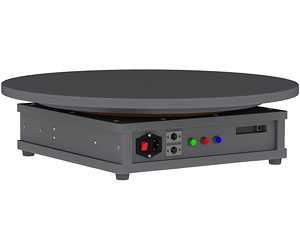

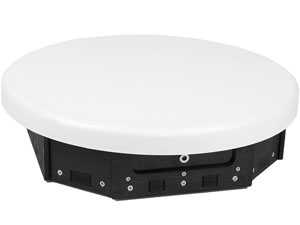

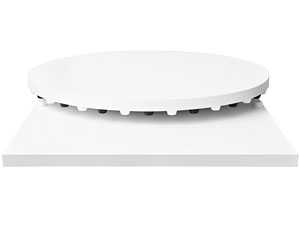

Поворотный стол "Пёс" (ПС-600 ... ПС-2000)

С сентября 2017 года улучшена конструкция, повышена функциональность, снижены цены!
Назначение: видеосъемка, 3D сканирование, презентации.
Диаметр: 600; 900; 1200; 1500; 1800; 2000 мм. Максимальная нагрузка: от 200 до 1000 кг. Высота стола 13 см.

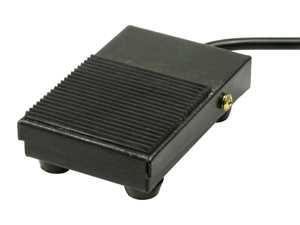

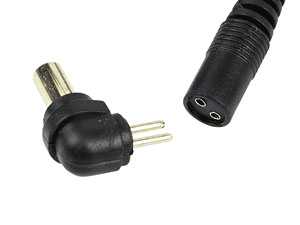

Принцип работы: автоматический, электронно-механический.
Срок изготовления 5-9 дней (некоторые модели 10-15 раб. дней).

Цены на поворотные столы серии Пёс

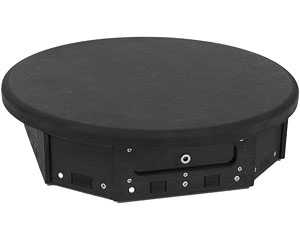

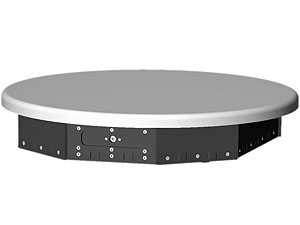

Конструкция поворотного стола

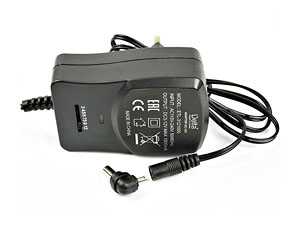

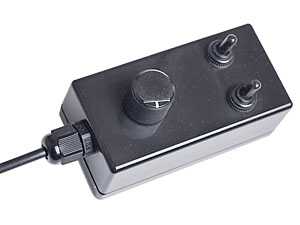

Поворотный стол представляет из себя вращающийся диск на неподвижной основе. Диск крепится на центральной оси, а нагрузка распределяется на опорные ролики, расположенные под диском по его периметру. Внутри корпуса смонтирован электропривод одним ведущим роликом и несколькими свободно вращающимися опорными роликами.

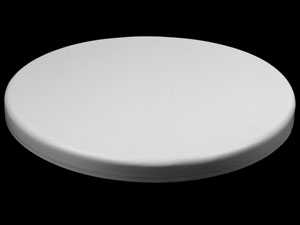

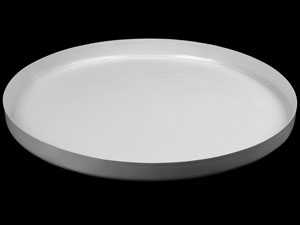

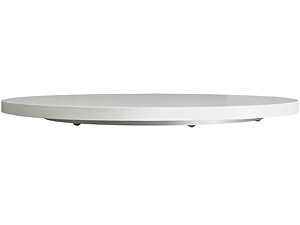

В комплекте ПС-600 идет столешница 60 см из МДФ, на которую одевается накладка с бортиком, цвет белый глянцевый, диаметр тоже 60 см соответственно.

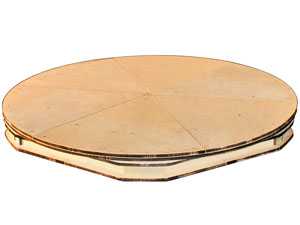

При диаметре поворотного стола (платформы) от 900 мм до 1200 мм применяется цельная столешница из окрашенной фанеры. Возможно накрыть столешницу белым глянцевым листовым пластиком толщиной 1 мм (опционально).
