Содержание

Всасывающие пожарные рукава - wiki-fire.org

Напорно-всасывающий(вверху)
и всасывающие рукава
различных диаметров (внизу)

Всасывающий пожарный рукав - пожарный рукав жесткой конструкции для отбора воды из водоисточника с помощью пожарного насоса[1]. Другие определения: Всасывающий пожарный рукав — рукав жесткой конструкции, который предназначен для отбора воды из водоисточника с помощью пожарного насоса[4].

Всасывающий пожарный рукав (далее – ВПР) предназначен для забора воды из водоисточника с помощью пожарного насоса и ее транспортирования.

Для комплектации пожарных автомобилей и мотопомп используются рукава всасывающие классов «В» (рабочая среда – вода) и «КЩ» (рабочая среда – слабые растворы неорганических кислот и щелочей).

Пожарные автомобили комплектуют всасывающими и напорно-всасывающими рукавами по ГОСТ 5398-76 «Рукава резиновые напорно-всасывающие с текстильным каркасом неармированные. Технические условия». Для пожаротушения применяют всасывающие и напорно-всасывающие рукава классов В и КГЦ.

Всасывающие и напорно-всасывающие рукава по ГОСТ 5398-76 поставляют без пожарных соединительных головок.

Технические характеристики всасывающих и напорно-всасывающих рукавов, оборудованных пожарными соединительными головками, представлены в таблице Характеристики ВПР.

Конструктивное исполнение всасывающих
и напорно-всасывающих рукавов:
1 – наружный текстильный слой; 2, 6 – текстильный слой;
3 – внутренняя резиновая камера;
4 – проволочная спираль;
5 – промежуточный резиновый слой;
7 – головка соединительная всасывающая

Конструктивное исполнение всасывающих
и напорно-всасывающих рукавов:
1 – наружный текстильный слой; 2, 6 – текстильный слой;
3 – внутренняя резиновая камера;
4 – проволочная спираль;
5 – промежуточный резиновый слой;
7 – головка соединительная всасывающая

Устройство всасывающих рукавов показано на рисунке. Они состоят из внутренней резиновой камеры 3, двух текстильных слоев 2 и 6, проволочной спирали 4, промежуточного резинового слоя 5 и наружного текстильного слоя 1.

Резиновые слои обеспечивают рукаву воздухо- и водонепроницаемость, а также эластичность и гибкость. Проволочная спираль 4 увеличивает механическую прочность и исключает сплющивание рукава под действием атмосферного давления. На концах всасывающих рукавов имеются мягкие (без спирали) манжеты для навязывания рукава на головки соединительные всасывающие

7 отожженной оцинкованной проволокой диаметром 2,0 – 2,6 мм или металлическими оцинкованными хомутами.

На наружную поверхность манжеты каждого рукава наносится маркировка, содержащая наименование завода-изготовителя, номер стандарта, группу, тип, внутренний диаметр, рабочее давление (для рукавов 2-й группы), длину и дату изготовления.

Длина всасывающих рукавов определяется конструктивной особенностью пожарных автомобилей. Пенал для хранения всасывающих рукавов размещается, как правило, на надстройке пожарного автомобиля и имеет длину более 4 м. Конструкция пенала обеспечивает сушку всасывающих рукавов за счет обдува при движении пожарного автомобиля[5].


КлассРабочая средаРаботоспособность рукавов при температуре окружающего воздуха в районах
с умеренным климатомс тропическим климатомс холодным климатом
Б
Керосин по нормативно-технической документацииОт минус 35 до плюс 90 °СОт минус 10 до плюс 90 °СОт минус 50 до плюс 90 °С
Бензины:
авиационные Б-91/115, Б-95/130 по ГОСТ 1012;
автомобильные А-76, АИ-93 по ГОСТ 2084*
Топливо:
дизельное А, З, Л по ГОСТ 305
для реактивных двигателей ТС-1, по ГОСТ 10227
для реактивных двигателей РТ по ГОСТ 10227
термостабильные для реактивных двигателей Т6 по ГОСТ 12308
мазут флотский Ф-5, по ГОСТ 10585
Масла на нефтяной основе
ВВода (техническая)От минус 35 до плюс 90 °СОт минус 10 до плюс 90 °СОт минус 50 до плюс 70 °С
ГВоздух, углекислый газ, азот, инертные газыТо жеТо жеТо же
КЩСлабые растворы неорганических кислот и щелочей концентрации до 20 %»»»
ППищевые вещества:»
»
-
спирт, пиво, вино, молоко, слабокислые растворы органических и других веществ, питьевая вода
*На территории Российской Федерации действует ГОСТ Р 51105-97 в части марок автомобильных бензинов А-72, А-76 этилированный, АИ-91, АИ-93, АИ-95.
Примечание. Применение рукавов класса П, работоспособных в районах с холодным климатом, должно быть согласовано в соответствии с требованиями ГОСТ 2.124.
Рукава класса Б изготовляют в двух исполнениях: Б - обычном и Б (А) - антистатическом.
ПараметрыРазмерностьВнутренний диаметр рукава, мм
75125200
Длина манжетымм100150150
Толщина резинового слоя, не менее:
внутреннегомм222,2
промежуточногомм1,51,51,5
Длина рукавамм400040004000
Минимальный радиус изгибамм400600900
Рабочее давлениеМПа0,5--
Рабочий вакуумМПа0,080,080,08
Масса 1 м рукавакг3,16,313,5
Примечания:
  1. По соглашению между изготовителем и потребителем допускается изготовлять рукава другими длинами.
  2. Рукава класса Г на рабочее давление 1,0 МПа (10 кгс/см2) не изготовляются.
  3. Рукава с внутренним диаметром, заключенным в скобки, изготавливают по соглашению с изготовителем.
  4. Допускается изготовлять рукава класса Б толщиной наружного резинового слоя не менее 1,0 мм, при этом толщина промежуточного резинового слоя должна быть не менее 0,8 мм.

Примеры условных обозначений ВПР

Пример условного обозначения рукава класса Б, группы 2, внутренним диаметром 25 мм, рабочим давлением 1,0 МПа (10 кгс/см2), работоспособного в районах с умеренным климатом:

Рукав Б-2-25-10 ГОСТ 5398-76

То же, для рукава, работоспособного в районах с холодным климатом (ХЛ):

Рукав Б-2-25-10 ХЛ ГОСТ 5398-76

То же, для рукава, работоспособного в районах с тропическим климатом (Т):

Рукав Б-2-25-10 Т ГОСТ 5398-76

То же, для рукава класса Б, группы 1, внутренним диаметром 25 мм, работоспособного в районах с умеренным климатом:

Рукав Б-1-25 ГОСТ 5398-76

То же, для рукава, работоспособного в районах с холодным климатом (ХЛ):

Рукав Б-1-25 ХЛ ГОСТ 5398-76

То же, для рукава, работоспособного в районах с тропическим климатом (Т):

Рукав Б-1-25 Т ГОСТ 5398-76

То же, для рукава в антистатическом исполнении, работоспособного в районах с умеренным климатом:

Рукав Б(А)-1-25 ГОСТ 5398-76 [4].

Маркировка в подразделениях и на рукавных базах

На рукава, поступившие в пожарную часть или на рукавную базу, кроме заводской, наносят дополнительную маркировку их принадлежности к пожарной части или рукавной базе.

На рукавах, являющихся принадлежностью пожарной части, маркировка состоит из дроби, где в числителе указывается номер пожарной части, в знаменателе - порядковый номер рукава.

Дополнительная маркировка рукава
в пожарной части


На рукавах, являющихся принадлежностью рукавных баз, проставляется их порядковый номер.

Дополнительная маркировка рукава
на рукавной базе


Маркировка наносится на расстоянии 1000-1500 мм от каждой пожарной соединительной головки краской по трафарету. Для маркировки рукавов допускается использовать краску любого цвета, контрастно отличающуюся от цвета рукава.

По окончании входного контроля в пожарной части или на рукавной базе оформляется приложение к формуляру, в который вносят все данные входного контроля. Формуляр должен постоянно находиться у ответственного за эксплуатацию рукава. Ответственный за рукава должен регулярно и своевременно вносить записи в формуляр.

Всасывающие рукава, поступившие в пожарную часть или на рукавную базу, подвергаются входному контролю. При этом прежде всего проверяется наличие и данные маркировки. Рукава, прошедшие входной контроль, навязывают на головки соединительные всасывающие, после чего их подвергают испытаниям на герметичность при гидравлическом давлении и вакууме. Создав давление 0,2 МПа, его выдерживают 10 мин. На рукаве не должно быть разрывов, местных вздутий, деформации металлической спирали. Под вакуумом 0,08 МПа рукав выдерживают 3 мин, падение разрежения при этом не должно превышать 0,013 МПа. При испытании не должно быть сплющиваний и изломов. Находящиеся на пожарных автомобилях всасывающие рукава испытывают при проведении ТО-1 автомобиля
[5]
.

Более подробно о эксплуатации пожарных рукавов можно прочесть здесь>>

Применение ВПР при тушении пожаров

Соединение всасывающих рукавов между собой, с патрубком насоса и всасывающей сеткой осуществляется водителем и пожарным. Водитель берет всасывающий рукав у соединительной головки, подносит его к всасывающему патрубку насоса, совмещает выступы рукавной головки с пазами и наворачивает головку до отказа с помощью ключа. Для присоединения всасывающей сетки водитель приподнимает ближний к водоему конец рукава, пожарный, опустившись на колено, присоединяет к нему сетку и затягивает соединение ключами.

Всасывающие рукава размещаются на пожарных автомобилях в пеналах, а на мотопомпах - в специально отведенных местах. Запрещается устанавливать на пожарную машину неисправные и грязные всасывающие и напорно-всасывающие рукава. Для удобства извлечения всасывающих и напорно-всасывающих рукавов из пеналов и предохранения от истирания под них подкладывают прокладочные ленты. При извлечении всасывающих рукавов из пеналов не допускается их сбрасывание на землю во избежание механических повреждений.

При заборе воды с пирса или крутого берега водоема рекомендуется использовать дополнительную (разгрузочную) веревку, привязывая ее за горловину сетки. Разгрузочная веревка воспринимает вес воды, находящейся во всасывающей линии, и помогает избежать повреждения всасывающих рукавов.

Для предотвращения замерзания воды во всасывающих рукавах всасывающей линии при длительной работе пожарного насоса с небольшим расходом часть воды следует сбрасывать обратно в водоем через напорный рукав, присоединенный к свободному патрубку насоса.

При работе на пожарах и учениях не допускается попадание на всасывающие рукава нефтепродуктов и едких химических веществ.

При использовании всасывающих рукавов на пожарах в книге службы указывают их диаметр и номера, в случае выхода их из строя или получения повреждения - дополнительно характер повреждения. Дата и характер повреждения в четырехдневный срок заносятся ответственным за эксплуатацию рукавов в формуляр всасывающего рукава

[4].

Литературные

  1. ГОСТ 12.2.047-86 Пожарная техника. Термины и определения.
  2. ГОСТ 5398-76 Рукава резиновые напорно-всасывающие с текстильным каркасом неармированные. Технические условия.
  3. Федеральный закон от 22.06.2008 №123-ФЗ Технический регламент о требованиях пожарной безопасности
  4. Методическое руководство по организации и порядку эксплуатации пожарных рукавов. Москва 2008г.
  5. М.Д. Безбородько, Учебник Пожарная техника, Москва, 2004
  6. Первоначальная подготовка пожарных, пожарная техника: Учебно-методическое пособие. - Барнаул, 2002г.
  7. Теребнев В.В. Пожарная тактика. Книга 7. История. – Екатеринбург: Издательство «Калан», 2013. 212с.

Напорные пожарные рукава
Формуляр пожарного рукава
Стенд движения пожарных рукавов
Журнал движения пожарных рукавов
Гидравлическое оборудование
Разветвления рукавные
Головки переходные рукавные

Вверх

У данной страницы нет кураторов!

wiki-fire.org

Рукава напорновсасывающие пожарные, рукав всасывающий напорный гофрированный резиновый ГОСТ 5398-76

Пожарные рукава напорные "Всасывающие"

Напорные Всасывающие рукава пожарные - выпускаются в виде гибкого резинотканевого каркаса, с металлическими спиралями внутру. Предназначены для всасывания воды и водных растворов насосами пожарных машин и мотопомпами. Для образования гибкого гофрированного трубопровода рукава соединяют между собой и присоединяют к насосам пожарной техники с помощью специальных соединительных рукавных головок ГР.

Всасывающие рукава ГОСТ 5398-76 в основном используют для всасывания или откачки загрязненной воды. Для уменьшения износа, на погружаемую в воду (рабочую) часть рукава тоже навязывается метеллическая головка ГР. Так же с помощью ГР, дополнительно на рабочую часть рукава накручивается специальная всасывающая сетка, в том случае если вы имеете дело с сильнозагрязненной водой.

Пожарные рукава напорные

Технические характеристики напорно-всасывающих рукавов ГОСТ 5398-76

1. Внутренний диаметр каркаса мм

51; 77; 100; 125

2. Длина рукава в метрах

4

3. Минимальный радиус изгиба 51мм

300

4. Минимальный радиус изгиба 75мм

400

5. Минимальный радиус изгиба 100мм

500

6. Минимальный радиус изгиба 125мм

600

7. Масса 1 пог. м. рукава, кг диаметра 51мм

2,1

8. Масса 1 пог. м. рукава, кг диаметра 75мм

3,1

9. Масса 1 пог. м. рукава, диаметра 100мм

4,5

10. Масса 1 пог. м. рукава, диаметра 125мм

6,3

www.unfire01.ru

Рукава пожарные всасывающие

ПРАЙС

Рукав  всасывающий гофрированный  класс  "В" группа  "1"

50мм без головок

скат

1300р.

50мм с головками ГР-50

скат

1 510р.

75мм без головок

скат

1 610р.

75мм с головками ГР-80

скат

2 000р.

100мм без головок

скат

2 620р.

100мм с головками ГРВ-100

скат

3 350р.

125мм без головок

скат

3 420р.

125мм с головками ГРВ-125

скат

4 250р.

150мм без головок

скат

4 420р.

150мм с головками ГР-150

скат

5 610р.

200мм

скат

15 500р.

200мм в сборе с ГРВ-200

скат

26 500р.


Рукава всасывающие (длина 4 м) имеют жесткую конструкцию с текстильным каркасом. Предназначены для подвода воды от водоисточника к пожарному насосу. Выпускаются диаметром 75, 100 и 125 мм

Пожарные рукава всасывающие для подвода воды к пожарному насосу: классификация, технические характеристики

Всасывающие пожарные рукава различаются по классам, в зависимости от специфики применения. Например, класс В используется для воды, класс Б применяется для бензина, керосина, топлив и масел на нефтяной основе. Класс рукавов КЩ используют для слабых растворов неорганических кислот с концентрацией до 20%. Класс П применяют для пищевых веществ следующих типов: молоко, пиво, спирт, вино, слабокислые растворы органических и других веществ, питьевая вода.

При локализации очагов возгорания зачастую возникает потребность в подаче воды из открытых источников, находящихся в непосредственной близости от места возникновения пожара. При использовании сторонних источников воды обеспечивается необходимая оперативность пожаротушения без использования ресурсов специализированной техники.

Для подвода воды от различных источников используется система всасывающих рукавов. В зависимости от диаметра рукава, его масса может варьироваться от трех до шести килограмм. Длина всасывающих рукавов с текстильным каркасом составляет 4 метра. Рукава могут служить как для подачи воды от открытого источника к мобильным мотопомпам, так и к пожарному насосу автоцистерны и пожарной насосной станции.

Рукава пожарные всасывающие выпускаются диаметром от 50 до 200 мм и различаются по производительности. Поддерживают нормальный режим работы в диапазоне температур от -35 °C до  +90 °С (при умеренном климате), от -10 до +90С (при тропическом климате), от -50 ° до +70°(в холодном климате). Всасывающие рукава состоят из нескольких слоев: внутренний слой из резины, один или несколько слоев текстильного каркаса и резинного наружного слоя.

Рукава всасывающие должны отвечать некоторым требованиям. Во-первых, широкий диапазон рабочих температур. Во-вторых, материал изготовления должен быть прочным. В-третьих, пожарный рукав должен быть гибким, но не должен «складываться» при отрицательном давлении.

Пожарные рукава напорно-всасывающие

Рукав напорно всасывающий ГОСТ 5398-76 с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре.

Рукав напорно всасывающий применяется для всасывания и нагнетания различных жидкостей. Предлагаемые напорно-всасывающие рукава предназначены для технической воды.

Рукав всасывающий предназначен для забора воды из открытых источников с помощью пожарных помп или насосов. Благодаря гибкости трубопровода применение этого изделия достаточно широкое. Рукава всасывающие с успехом применяются для откачивания воды из бассейнов, наполнения водой резервуаров, устранения последствий затоплений и т.д. Технические требования к всасывающим рукавам практически идентичны напорным, с одной оговоркой – он должен быть достаточно гибким и при этом не «складываться» при создании отрицательного давления.

Имеют жесткую конструкцию с металлическими спиралями и текстильным каркасом. Изготавливаются диаметром от 50 до 200 мм. Эксплуатируются при температуре окружающей среды от -35°С до +90°С. Наиболее часто применяемая длина рукава — 4 метра.

Рукав напорно всасывающий поставляется как в комплекте с головками, так и без комплекта.

МодельХарактеристики
50 мм БЕЗ ГОЛОВОК//50 мм С ГР-50Давление 0,3-0,5 МПа; Вакуум - 0,08 МПа,
Масса 1 пог.м.-  2,4 кг,
Минимальный радиус изгиба- 300 мм,
Длина 4 м.
75 мм без головок//75 мм  С ГР-80Давление 0,3-0,5 МПа; Вакуум 0,08 МПа,
Масса 1 пог.м.-  3,1 кг,
Минимальный радиус изгиба- 400 мм,
Длина 4 м.
100 мм без головок// 100 мм с ГРВ-100Давление 0,3-0,5 МПа; Вакуум 0,08 МПа,
Масса 1 пог.м.-  4,5 кг,
Минимальный радиус изгиба- 500 мм,
Длина 4 м.
125 мм без головок// 125 мм с ГРВ-125Давление 0,3-0,5 МПа; Вакуум 0,08 МПа,
Масса 1 пог.м.-  6,3 кг,
Минимальный радиус изгиба- 600 мм,
Длина 4 м.
150 мм без головок// 150 мм с ГР-150Давление 0,3-0,5 МПа; Вакуум 0,08 МПа,
Масса 1 пог.м.-  7,2 кг,
Минимальный радиус изгиба- 600 мм,
Длина 4 м.



siztorg.ru

Пожарные рукава: виды и технические характеристики

Пожарный рукав – это одно из основных первичных противопожарных средств. Он обязателен на каждом объекте и является неотъемлемым атрибутом пожарников МЧС. Устройство предназначено для подачи рабочей среды к местам возгорания. Оно устанавливается и на транспорте: автомобильном и железнодорожном. ПР обязательна в воинских частях, на водных судах – морских и речных. Технические характеристики, размеры, условия хранения, особенности эксплуатации и техобслуживания пожарных рукавов регламентируется ГОСТ Р 51049.2008. Требования государственного стандарта направлены на поддержании работоспособности оборудования, и эффективной работы в момент чрезвычайной ситуации.


Пожарные рукава виды, размеры и технические характеристики

Поскольку пожарные гибкие рукава имеются различных видов, их конструкция несколько отличается друг от друга. ПР классифицируют на три группы:

  • Всасывающие. Этот тип противопожарного инвентаря работает с помощью насоса, поэтому он должен быть максимально прочным, надежным и гибким. Данные модификации производят из резины посредством технологии вулканизации. Прочность обеспечивается за счет внешнего кожуха из ткани. Всасывающие приспособления имеют наибольший вес, относительно аналогов других видов. Диаметр таких изделий достигает 20 см, а весить они могут до 6 кг. Головками не комплектуются.
  • Напорно-всасывающие. Этот вид имеет такие же габариты, как и всасывающие: диаметр пожарного рукава – до 20 см, вес – до 6 кг. Эта модификация предназначена для откачки воды из гидрантов и водных источников. Для забора рабочей жидкости внутри создается вакуум, поэтому шланг должен иметь металлический каркас, сверху он закрывается кожухом из прочной грубой ткани. Этот тип регламентирует отдельный ГОСТ 5398.76. Поставляется без головок.
  • Напорные. Напорные модели в диаметре могут достигать 30 см, а по массе – до 7 кг. Этот вид пожарных рукавов подает жидкости и огнетушащие вещества к очагу пожара под избыточным давлением, поэтому основной конструкции является прочный тканевый кожух, внутренняя поверхность которого покрыта гидроизоляционными материалами: резиной, латексом или полимерами. Снаружи устанавливается металлическая арматура. ПР поставляются в полной комплектации. Ниже можно ознакомиться с ТТХ напорных рукавов в таблице.

Важно! При выборе первичного средства пожаротушения в первую очередь следует руководствоваться назначением, но не нужно забывать о технических характеристиках конкретной модели. Они должны соответствовать предстоящим условиям эксплуатации.

Тактико-технические параметры напорных рукавов

Маркировка

Маркировка гибких пожарных рукавов так же регламентируется государственными стандартами. Она должна быть нанесена на каждое изделие и включать в себя:

  • товарный знак производителя или его название;
  • класс изделия;
  • тип устройства;
  • диаметр;
  • рабочее давление;
  • длина в метрах;
  • дата производства;
  • ГОСТ;
  • отметка техконтроля.

Также на ПР должно быть нанесено обозначение части МЧС или предприятия, на котором он эксплуатируется.

Размещение в шкафу

Техническое обслуживание и ремонт

ГОСТ устанавливает требование не только по назначению, видам, устройству и использованию пожарных рукавов, но и регламентирует сроки и порядок технического обслуживания. Эти изделия подлежат регулярным проверкам – не реже 1 раза в год. Для контроля создается комиссия.

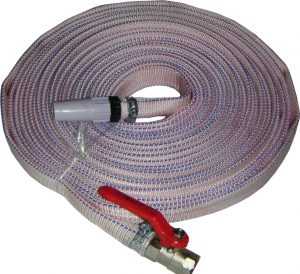

ПР для квартиры

Мероприятия включают с себя следующие операции:

  • размотка пожарного рукава по всей длине в одну линию на ровной и чистой поверхности, без рисков соприкосновения с химикатами и горючими веществами;
  • визуальный осмотр на предмет целостности и отсутствия повреждений, при их наличие – выполнение ремонта;
  • промывка и просушка изделия, желательно на улице в тени;
  • гидравлические испытания, жидкость подается под максимальным давлением;
  • скатка ПР на новое ребро;
  • установка изделия в шкаф и пломбировка;
  • оформление документации.

Следует понимать! Ответственным за работоспособность пожарного рукава является руководитель организации или предприятия, даже при наличии ответственного лица, назначенного приказом. Поэтому ТОП-менеджер обязан контролировать все происходящее со средствами противопожарной безопасности.

По результатам технического обслуживания составляется акт проверки с перечнем выполненных работ, заносится отметка в журнал, а на пожарный рукав наклеивается бирка, она может быть заверенной копией акта. Такое определение действий регламентируется ППБ. Нарушение порядка может сопровождаться штрафными санкциями. Во время проведения технического обслуживания или транспортировки следует исключить все возможности повреждения противопожарного устройства.

Перекатка на новый шов

Как выбрать оптимальную модель

Базовыми параметрами, на которые следует обращать внимание при выборе изделия это:

  • Длина. Эта характеристика должна соответствовать особенностям помещения. Стандартная длина ПР варьируется от 4 до 20 метров. На масштабном объекте целесообразно устанавливать большое количество кранов.
  • Диаметр. В первую очередь этот размер должен соответствовать диаметру пожарного крана. При несоответствии используются переходные соединительные головки. Эти изделия разрешают не только коммутировать кран и шланг различных диаметров, но и рукава с разными диаметрами. Головки формируют герметичное соединение, типовые заводские размеры: 7,5, 10 и 12,5 см.

Головки и стволы не всегда входят в комплектацию устройств, поэтому их необходимо приобретать отдельно. Но их наличие обязательно, поскольку без них пожарный рукав не работоспособен. Первичное средство пожаротушения в чрезвычайной ситуации невозможно будет соединить с источником огнетушащего вещества.

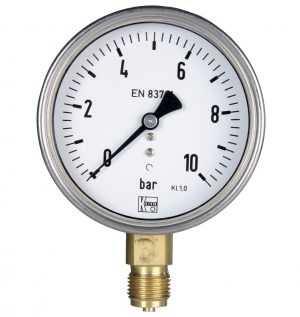

Гидравлические испытания

Дополнительная классификация пожарных рукавов

Кроме основной классификации существует дополнительные градации. Одна из них предполагает категории по применению в том ими ином климате:

  • У1 — для умеренного;
  • УХЛ1 — для холодного и умеренного;
  • ТУ-1 — для тропического и умеренного.

Так же ГОСТ подразделяет ПР на классы по назначению:

  • Г – рукава, по которым можно транспортировать не только воду, но азот, углекислоту и инертные газообразные среды;
  • В – использование этой модификации связано с транспортировкой 20% растворов щелочей и кислот, кроме соединений азота, так же не рекомендована подача технической воды без добавок;
  • ВГ – шланг может транспортировать горячую воду;
  • Б – класс предназначен для нефтепродуктов и масел, то есть в его конструкции предусмотрена стойкость к нефтяным горючим средам;
  • Ш – по этим рукавам можно транспортировать сыпучие вещества, а так же слабые кислоты и щелочи.
  • П – это экологичные рукавные изделия, предназначенные для транспортировки продуктов питания;
  • КЩ для подачи 20% растворов кислот и щелочей;
  • ПАР-I – для водяных паров, с температурой до +143 градуса С;
  • ПАP-II – для паров с температурой до +175 градусов С.

Классификация по функциональной комплектации:

  • РПМ – для пожарных машин;
  • РПК-Н – для наружных кранов;
  • РПК-В – для внутренних кранов.

Градации по особенностям конструкции:

  • Д – изделие с 2-сторонним покрытием полимерами;
  • П – изделие с пропиткой каркаса и внутренним полимерным слоем;
  • В – изделие с внутренней изоляцией.

Средства пожаротушения специального назначения подразделяются:

  • И – рукава, стойкие к износу;
  • М – изделия, стойкие к воздействию масел;
  • Т – изделия, стойкие к температурам, по ним можно перекачивать горячие рабочие среды

На заметку. Маркировка наносится на изделие таким способом, чтобы информация оставалась читабельной столько, сколько будет эксплуатироваться изделие.

Дополнительные градации так же следует рассматривать, поскольку они во многом формируют эффективную, надежную и длительную эксплуатацию.

Особенности хранения

Большинство производителей устанавливает ресурс ПР в 10 лет. Далее он может использоваться, если сохраняет целостность и проходит гидравлические испытания. Но проверки целесообразно выполнять чаще. Так же при содержании пожарных рукавов на складе техническое обследование проводится не 1 раз в 12 месяцев, а ежеквартально. Для хранения необходимо создать специальные условия: на изделие не должен попадать прямой солнечный свет, в воздухе помещения не должен содержаться озон. Если изделие содержится в сыром помещении, его нужно периодически разматывать и просушивать. Так ПР должно быть всегда сухим, чистым и готовым к использованию.

pozharanet.com

Пожарное оборудование: Пожарные рукава

Пожарный рукав - гибкий трубопровод, оборудованный соединительными головками и служащий для подачи воды к месту пожара. Пожарные рукава подразделяются на всасывающие (напорно-всасывающие) и напорные. Всасывающие (напорно-всасывающие) рукава предназначены для отбора воды из водоисточника с помощью пожарного насоса или мотопомпы. Напорные рукава служат для подачи воды под давлением к месту пожара. Находящиеся в расчете и резерве рукава должны быть в исправном техническом состоянии. Ответственность за поддержание в исправном состоянии и сохранность пожарных рукавов возлагается на начальника подразделения.

Всасывающие рукава
Для комплектации пожарной техники используются рукава резиновые напорно-всасывающие ГОСТ 5398 классов. В и КЩ, каждый в зависимости от условий работы двух групп: 1 – всасывающие, 2 - напорно-всасывающие. Рукава первой группы предназначены для забора воды из открытых водоисточников, рукава второй группы - из водопроводной сети.
Рукав состоит:
1 - внутренняя резиновая камера;
2 - текстильный слой;
3 - проволочная спираль;
4 - промежуточный резиновый слой;
5 - текстильный слой;
6 - наружный текстильный слой (или резиновый для КЩ)
Пример условного обозначения рукава класса В, группы 2, внутренним диаметром 75 мм, рабочим давлением 0,5 МПа (5кгс/см ), предназначенного для работы в районах с умеренным, холодным (ХЛ) и тропическим (Т) климатом соответственно:
Рукав В-2-75-5 ГОСТ 5398; Рукав В-2-75-5ХЛ ГОСТ 5398; Рукав В-2-75-5Т ГОСТ 5398.

Напорные рукава
В настоящее время выпускаются (или находятся в эксплуатации) напорные рукава следующих типов:
 -прорезиненные ГОСТ 7877-75;
 -латексированные ТУ 17РСФСР 40-6851-77 и ТУ 75.080.05.026-89;
 -с двухсторонним полимерным покрытием ТУ17 РСФСР 40-11118-86;
 -пластмассовые армированные ТУ6-19-151-88;
-льняные ГОСТ 472-75 и льноджутовые ТУ17РСФСР 40-10257-82;
 -рукава на рабочее давление 3,0 МПа.

Эксплуатация рукавов
Под эксплуатацией пожарных рукавов понимается их использование для выполнения оперативных задач, техническое обслуживание, ремонт, учет и хранение.

Использование всасывающих рукавов
Всасывающие рукава размещаются на пожарных автомобилях в пеналах, а на мотопомпах в специально отведенных местах. Укомплектовывать автомобиль неисправными и грязными рукавами запрещается. Для удобства извлечения рукавов из пеналов и предохранения их от истирания под рукава подкладывают прокладочные ленты.
При извлечении рукавов из пеналов не допускается их сбрасывание на землю во избежание механических повреждений.
При заборе воды с пирса или крутого берега водоема рекомендуется использовать вторую (разгрузочную) веревку, привязывая ее за горловину сетки. Разгрузочная веревка воспринимает вес воды, находящейся во всасывающей линии, и помогает избежать повреждения всасывающих рукавов.
Для предотвращения замерзания воды в рукавах всасывающей линии при длительной работе пожарного насоса на небольших расходах часть воды следует сбрасывать обратно в водоем через напорный рукав, присоединенный к свободному патрубку насоса.
При прокладке всасывающей линии необходимо следить за тем, чтобы в места соединения не попадал песок, земля и т.п., нарушающее герметичность. Не следует допускать резких перегибов, механических повреждений рукавов, запрещается перемещение рукавов волочением.
При работе на пожарах и учениях не допускать попадания на рукава нефтепродуктов и едких химических веществ.

Использование напорных рукавов
Напорные рукава укладывают в отсеки кузова пожарного автомобиля в соответствии с инструкцией по эксплуатации автомобиля. Рукава, расположенные на катушках, закрываются специальным чехлом из плотной водонепроницаемой ткани.
При прокладке рукавных линий необходимо следить, чтобы рукава не имели резких перегибов, не допускать прокладки рукавов по острым или горящим (тлеющим) предметам, поверхностям, залитым горюче-смазочными материалами или химикатами.
Прокладывать рукавные линии в лестничных клетках следует между маршами, не загромождая при этом проходы и лестницы.
Прокладка рукавных линий по улице, дороге,  двору, должна производиться по возможности вне проезжей части, а через железнодорожные или трамвайные пути - под рельсами между шпалами.
В местах движения автотранспорта рукава должны защищаться рукавными мостиками.
При прокладке рукавных линий через заборы, окна и другие препятствия, где возможны резкие перегибы рукавов, следует использовать рукавное колено (седло).
Для разгрузки вертикальной рукавной линии, прокладываемой по стене, внутри здания или по пожарной лестнице, необходимо применять рукавные задержки из расчета одной задержки на рукав.
Запрещается сбрасывать на рукавные линии части разбираемых конструкций, а также сбрасывать рукава с крыш и верхних этажей зданий. Рукава должны переноситься пожарными, спускаться с высоты при помощи веревок или других приспособлений.
Во избежание разрывов рукавов от гидравлических ударов подавать воду в рукавную линию следует путем постепенного открытия клапанов напорных патрубков насоса и разветвлений. Запрещается резко повышать давление в насосе, а также резко перекрывать ствол.
При возникновении течи в рукаве она должна быть немедленно устранена путем установки рукавных зажимов. В зависимости от размера дефекта рукава могут использоваться следующие рукавные зажимы:
а) ленточный зажим - для ликвидации течи из отверстий диаметром до 2 см или разрывов длиной до 3 см;
б) корсетный зажим - для ликвидации течи из продольных разрывов длиной до 10 см.
В качестве зажима может быть использован также отрезок рукава того же диаметра длиной 15-20 см, который до навязки головок одевается на рукав. При появлении течи во время работы на пожаре, давление в рукаве сбрасывается, и отрезок (зажим) перемещается на место дефекта рукава.
После окончания тушения пожара при сборке рукавов зажимы снимают, а место течи отмечают химическим карандашом.
В зимнее время после окончания тушения пожара необходимо воду немедленно слить из рукавов. Вмерзшие в лед рукава следует отогреть паром, горячим воздухом или применять компресс из коммы, смачиваемой горячей водой. Перед складыванием рукавов места сгибов необходимо оттаять. В случае сплошного промерзания рукавов сборку их проводить без сгибов и переломов, при этом перевозку рукавов надо производить на грузовых автомобилях с прицепами или на санях с подсанками, укладывая рукава во всю длину.

Хранение рукавов
Хранению подлежат только чистые высушенные рукава. Не допускается хранение рукавов вблизи работающего оборудования, способного выделять озон, а также искусственных источников света, выделяющих ультрафиолетовые лучи. Рукава должны быть защищены от воздействия прямых солнечных и тепловых лучей, от попадания на них масла, бензина, керосина, от действия их паров, а также кислот, щелочей и других веществ, разрушающих резину.
Всасывающие рукава должны храниться в помещении параллельными рядами высотой не более 1 м при температуре от минус 25ºС до плюс 30ºС и размещаться на расстоянии не менее 1м от теплоизлучающих приборов.
Напорные рукава хранятся на стеллажах в скатках в вертикальном положении. Стеллажи обеспечиваются поддонами, на которые укладываются скатки рукавов. Поддоны должны исключать контакт скатки с острыми кромками каркасов стеллажей. Хранение других веществ и материалов совместно с рукавами не допускается.
Рукава больших диаметров размещаются на нижних полках стеллажей. Новые рукава хранятся в отдельном складском помещении или на специально выделенных стеллажах.

Испытание рукавов
Инструкция по охране труда при испытании рукавов.
К испытанию рукавов допускаются лица получившие инструктаж по данному виду работ.
Испытания проводятся на достаточной площади, чтобы исключить травмирование людей при разрыве рукавов.
Для предотвращения самоотката автоцистерны, с которой подается давление в испытуемые рукава, она должна быть поставлена на ручной тормоз, а при наличии уклона дополнительно иметь упоры под колесами.
При прокладке рукавов следить за тем, чтобы рукавные линии не пересекались, рукава не заламывались, чтобы на них не образовывались «спирали».
Следует избегать прокладки магистральных линий по поверхностям, засоренным острыми предметами, залитым горюче – смазочным материалом.
Число напорных рукавов в испытываемой линии ограничивается пятью, из расчета один рукав – двадцать метров.
Диаметр испытываемых рукавов должен быть одного размера.
Вода в рукавную линию подается только по команде ответственного,  за испытание рукавов лица.
Заполнять рукава водой надо медленно. До требуемой величины давление должно увеличиваться постепенно и достигать этой величины только после того, как вытеснен воздух и водой заполнен весь объем испытуемого рукава, о чем можно судить по появлению непрерывной струи из крана или заглушки.
При поступлении давления в испытуемые рукава необходимо учитывать реакцию струи, т. е. силу направленную противоположно направлению струи (при образовании свища), стремящуюся сместить рукав в противоположную сторону.
Подачу воды в испытываемую линию необходимо прекращать медленно и плавно, дабы исключить гидравлический удар и разрыв рукава.

Инструкция по охране труда при навязке рукавов
К навязке рукавов допускаются лица, получившие инструктаж по данному виду работ.
При навязке рукавов лица, участвующие в навязке рукавов, должны быть соответствующе экипированы.
Перед навязкой рукавов необходимо убедиться, что станок для навязки рукавов находится в исправном состоянии.
Проволка на катушке станка должна быть плотно подогнана виток к витку, чтобы при разматывании не допустить ее резкого срыва.
Ремешок педали тормоза катушки с проволокой должен плотно облегать тормозной вал катушки.
При обвязке рукава необходимо следить, чтобы пальцы рук не попали под проволоку.
Полугайка, находящаяся на станке, должна быть правильно установлена на своем месте и плотно закреплена.
Лицо, производящее натяжение проволоки, во время навязки рукавов, должно делать это с постоянным усилием, без рывков и ослабленний.

Запрещается:
- использовать проволку не предназначенную для навязки рукавов;
- использовать деформированные полугайки;
- производить навязку рукавов в недостаточно освещенном помещении.

negorim.by

Пожарные рукава - wiki-fire.org

Это заготовка статьи - вы можете приложить и свои усилия, что бы она обрела окончательную форму!

Напорные пожарные рукава диаметров 51 и 77мм

Напорные пожарные рукава диаметров 51 и 77мм

Пожарные рукава - гибкий трубопровод для транспортирования огнетушащих веществ, оборудованный пожарными соединительными головками [1].
Пожарные рукава – это гибкие трубопроводы, оборудованные пожарными соединительными головками и предназначенные для транспортирования огнетушащих веществ[5] .По своему назначению пожарные рукава подразделяются на две основных группы:
  1. Напорные пожарные рукава
    Напорный пожарный рукав - гибкий трубопровод, предназначенный для транспортирования огнетушащих веществ под избыточным давлением[2].
  2. Всасывающие пожарные рукава
  3. Напорно-всасывающие пожарные рукава
    Напорно-всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса или из системы противопожарного водоснабжения и ее транспортирования[4].

Напорно-всасывающий(вверху)
и всасывающие рукава
различных диаметров (внизу)

Напорные пожарные рукава:
для пожарного крана
и мобильных средств пожаротушения


Вода для тушения пожаров подается насосами пожарных автомобилей и мотопомп из различных водоисточников. Наиболее простая схема подачи воды – это забор ее из цистерны пожарного автомобиля и подача насосом через магистральные 1 и рабочие 3 рукавные линии к стволам 4 (рис. 1)[6]. Рис. 1. Схемы забора и подачи воды:
а – от цистерны пожарного автомобиля; б – от открытого водоисточника;
в – от водопроводной сети;
1 – магистральная рукавная линия; 2 – разветвление трехходовое; 3 – рабочая рукавная линия; 4 – ствол пожарный ручной; 5 – всасывающий рукав; 6 – напорно-всасывающий рукав; 7 – рукавный водосборник; 8 – рукав напорный для работы от гидранта
Огнетушащие вещества подаются под давлением по напорным рукавам. В случае использования открытых водоисточников (рис. 1, б) для забора воды используют всасывающие рукава 5. При заборе воды из водопроводной сети (рис. 1, в) используется напорно-всасывающий рукав 6 и короткий напорный рукав 8.

При достаточном давлении в водопроводной сети вода поступает в насос по рукавам 6 и 8. В случае недостаточного напора она всасывается насосом по напорно-всасывающему рукаву 6[6].

Эксплуатация рукавов

Эксплуатация рукавов включает в себя:
  • постановку на вооружение пожарных частей и комплектацию пожарных кранов;
  • применение при тушении пожаров;
  • техническое обслуживание;
  • ремонт;
  • хранение Методическое руководство по организации и порядку эксплуатации пожарных рукавов[4].

Более подробно вопросы технического обслуживания, ремонта и хранения пожарных рукавов, рассмотрены в статье Эксплуатация пожарных рукавов Применение же при тушении пожаров – в соответствующих разделах статей о каждом из видов пожарных рукавов, по отдельности:

Ключи для соединения рукавов

Напорные и всасывающие рукава - должны обеспечивать возможность подачи огнетушащих веществ к месту пожара с требуемым расходом и рабочим давлением, необходимым для тушения пожара в соответствии с тактикой тушения пожаров, а также проникновения личного состава подразделений пожарной охраны в помещения зданий и сооружений [3]

Пожарные рукава (всасывающие, напорно-всасывающие и напорные) должны обеспечивать возможность транспортирования огнетушащих веществ к месту пожара. Соединительные головки должны обеспечивать быстрое, герметичное и прочное соединение пожарных рукавов между собой и с другим пожарным оборудованием.

Прочностные и эксплуатационные характеристики пожарных рукавов и соединительных головок должны соответствовать техническим параметрам используемого пожарными подразделениями гидравлического оборудования[3].

В XIX в. «Пожарным рукавом называлось такое приспособление, посредством которого можно проводить воду во вcевозможных направлениях».

Пожарные рукава были 2-х видов: забирные и поливные:

  • Забирные (или всасывающие) – для транспортирования воды из какой-либо емкости к пожарной трубе или насосу.
  • Поливные (или выбрасывающие) – для транспортирования воды от пожарной трубы или насоса к месту пожара.

Забирные рукава производились кожаными или резиновыми. Поливные рукава производились кожаными, резиновыми или пеньковыми. Кожаные рукава в зависимости от способа производства выпускались на заклепках или литыми.

Рукава на заклепках были самыми дорогими, но при хорошем уходе были самыми удобными и выгодными. Следует отметить, что при использовании на месте пожара пожарных паровых машин применялись исключительно кожаные рукава на заклепках, как более прочные.

Кожаные литые изготавливались из кожи и сшивались дратвой. Такие рукава несколько дешевле рукавов на заклепках, но они подвергались быстрому износу из-за гниения дратвы и выдерживали меньший напор воды.

Резиновые рукава – значительно дешевле кожаных, но требовали более бережного отношения при эксплуатации. При разрывах плохо поддавались ремонту и их нельзя было длительное время хранить в скатке в сухом месте, что приводило к их растрескиванию.

Пеньковые рукава – самые дешевые из всех существующих на то время рукавов. Они служили долго, если содержались в сухом состоянии. Они были самыми неустойчивыми при эксплуатации при низких температурах.

Для соединения рукавов использовались резьбовые полугайки, которые соединялись с помощью специальных креп.

Большое внимание уделялось правильной эксплуатации поливных рукавов, как на пожаре, так и при техническом обслуживании после их использования. На пожаре для предотвращения их повреждения при переезде телегами и санями использовались рукавные мостики.

При подъеме пожарного поливного рукава на высоту рекомендовалось его брать подствольщику за среднюю часть с целью недопущения большой нагрузки на работающего со стволом (старшего трубника) и возможного разрыва рукава под собственной тяжестью.

Для сохранения кожаных рукавов рекомендовалось через каждые 2-3 месяца смазывать их как изнутри так и снаружи смесью из чистого дегтя, тюленьего жира, деревенского масла в пропорции 1:4:1 на 10 сажень поливных кожаных рукавов.

Для соединения поливных рукавов между собой использовались рукавные скрепления, из которых одни имели наружную резьбу, а другие внутреннюю потому при раскатке пожарных рукавов необходимо было соблюдать определенный порядок, чтобы можно их было соединить между собой. Для соединения рукавных скреплений применялись специальные ключи.

Навязка соединительных рукавных скреплений осуществлялась на специальном станке.

Для различного вида креплений в пожарной команде использовали целый набор ключей.

Во время тушения пожара и транспортирования воды по рукавным линиям не допускалось их перемещение. Рукавные линии считались горизонтальными, когда рукава были положены горизонтально. Вертикальными, когда рукава подняты наверх или опущены вниз на стене или лестнично клетке. Наклонными, если рукава проложены по наклонной плоскости.

Были разработаны методики определения требуемой длинны рукавной линии для транспортирования воды к пожарным стволам. Параметры для расчета длины рукавной линии были следующие:

  • высота этажа принималась 5 аршин 10 вершков, чтобы попасть на 2 этаж здания, надо чтобы длина рукавной линии была вдвое больше высоты этажа, то есть 11 1/4 аршина;
  • по этим данным длина рукавной линии определялась умножением на 5 1/2 числа этажей, куда прокладывается рукавная линия, прибавляя к полученному значению длину рукавной линии, проложенной горизонтально от пожарной трубы до здания;
  • при необходимости прокладки рукавной линии наклонно, для расчета выбирают самый высокорасположенный этаж;
  • если не хватало небольшой части пожарного рукава в рукавной линии, рекомендовалось пододвинуть ближе к зданию, насколько возможно, пожарную трубу[7].
На рукава, поступившие в пожарную часть или на рукавную базу, кроме заводской, наносят дополнительную маркировку их принадлежности к пожарной части или рукавной базе.

На рукавах, являющихся принадлежностью пожарной части, маркировка состоит из дроби, где в числителе указывается номер пожарной части, в знаменателе - порядковый номер рукава.

Дополнительная маркировка рукава
в пожарной части

Дополнительная маркировка рукава
в пожарной части


На рукавах, являющихся принадлежностью рукавных баз, проставляется их порядковый номер.

Дополнительная маркировка рукава
на рукавной базе

Дополнительная маркировка рукава
на рукавной базе


Маркировка наносится на расстоянии 1000-1500 мм от каждой пожарной соединительной головки краской по трафарету. Для маркировки рукавов допускается использовать краску любого цвета, контрастно отличающуюся от цвета рукава.

По окончании входного контроля в пожарной части или на рукавной базе оформляется приложение к формуляру, в который вносят все данные входного контроля. Формуляр должен постоянно находиться у ответственного за эксплуатацию рукава. Ответственный за рукава должен регулярно и своевременно вносить записи в формуляр.

Обозначение пожарных рукавов на схемах

Данная схема означает, что напорная рукавная линия проложена из напорных пожарных рукавов диаметром 51 мм на уровень первого этажа.

Литературные

  1. ГОСТ 12.2.047-86 Пожарная техника. Термины и определения.
  2. ГОСТ Р 51049-2008 Рукава пожарные напорные. Общие технические требования. Методы испытаний
  3. Федеральный закон от 22.06.2008 №123-ФЗ Технический регламент о требованиях пожарной безопасности
  4. Методическое руководство по организации и порядку эксплуатации пожарных рукавов. Москва 2008г.
  5. М.Д. Безбородько, Учебник Пожарная техника, Москва, 2004
  6. Первоначальная подготовка пожарных, пожарная техника: Учебно-методическое пособие. - Барнаул, 2002г.
  7. Теребнев В.В. Пожарная тактика. Книга 7. История. – Екатеринбург: Издательство «Калан», 2013. 212с.

Формуляр пожарного рукава
Стенд движения пожарных рукавов
Журнал движения пожарных рукавов
Гидравлическое оборудование
Разветвления рукавные
Головки переходные рукавные
Рукав А
Рукав Б

Вверх

У данной страницы нет кураторов!

wiki-fire.org

Технические параметры пожарных рукавов

Общие требования к техническому устройству пожарных рукавов приведены в ГОСТе (Национальный стандарт РФ) под номером 51049-2008. В нем также описано, как надо проверять рукава, чтобы убедиться в их соответствии стандартам.

Длина

Напомним, что пожарные рукава предназначены для транспортировки огнетушащего вещества (ОТВ). Они работают под избыточным давлением, и значит должны быть прочными. Они также должны обладать термостойкостью, выдерживать низкие температуры и химическое воздействие. Чтобы приобрести рукав пожарный, необходимо понимать, для чего он нужен:

  • пожарной машины;
  • наружного или внутреннего пожарного крана.

Длина рукава для пожарной машины составляет 20 м, возможны отклонения в ту или иную сторону на 1 м. Для пожарного крана рукава делают длиной 10-21 м. Самая малая длина может быть у всасывающих и совмещающих напорную работу и всасывание (напорно-всасывающих) – 4 м.

Ранее, до 2010 года, для напорных пожарных рукавов был предусмотрен свой ГОСТ 51049 97, в котором описываются требования к техническим характеристикам. Существенно характеристики не поменялись, и все же лучше обращаться к новому изданию.

Внутренний диаметр

Рукава отличаются по внутреннему диаметру. Напорный тип, предназначенный для подачи ОТВ под давлением, может иметь диаметр от 25 до 150 мм. Рукава, работающие на всасывание, отличаются другим набором диаметров – 75, 100, 125 мм. Выбирать диаметр надо в зависимости от того, к чему подключают рукав.

На пожарном транспорте используют рукав напорного типа с проходным диаметром 51 мм, и далее 66, 77, 89, 150 мм.

Периодически проводят замеры диаметра пожарного рукава, длины, массы. Если есть отклонения, то изделия испытывают на прочность и организуют доскональную проверку. Частота испытаний указана в документации и может отличаться в зависимости от особенностей конструкции модели.

С диаметром тесно связана пропускная способность изделия – сколько литров за секунду вытекает. Чем она больше, тем эффективнее работает рукав. Способность быстро пропускать нужные объемы огнетушащего вещества зависит также от материала изготовления, длины, и потерь напора подачи воды или другого вещества для тушения.

Важность рабочего давления

При производстве пожарных рукавов проверяют их геометрические параметры, герметичность и давление, которое они выдерживают. Такая проверка необходима каждый раз при изменении конструкции, материалов или технологий производства. Выделяют рабочее и разрывное давление, разрывное в 2 раза или чуть больше превышает рабочее.

  • У всасывающих и напорно-всасывающих типов рукава рабочее давление достигает 3 МПа.
  • Для напорных типов давление достигает 1,6 МПа.
  • Для переносных помп и пожарных кранов в жилых домах и учреждениях рабочее давление может составлять 1 МПа

Поскольку материалы постоянно усовершенствуются, возрастает их прочность, то давление может увеличиваться, хотя, чаще оно остается неизменным, соответствуя ГОСТу. А вот давление разрыва иногда занижаю, и в этом плане наблюдается невыполнение требований к пожарным рукавам с точки зрения ГОСТ.

Для проверки давления в рукаве применяют манометры. Недостаток давления так же неприемлем, как его избыток. При малом напоре струя может не достигнуть до объекта тушения, а при избытке – материал быстро изнашивается, возможны разрывы. Манометром проверяют давление раз в три месяца.

Стойкость к температурам

Как и одежда пожарного, рукава делают из материалов, которые в умеренном климате должны работать при температуре -40…+45 °C. Это известное требование, которым обладает любой другой противопожарный инвентарь.

Существуют еще одно требование к термостойкости. При соприкосновении с нагретым до 300° стержнем материал рукава должен сохранять целостность на протяжении нескольких секунд.Самые жесткие требования к термостойким рукавам для пожарного транспорта. Они должны на протяжении 60 с выдерживать 450°.

Перед приобретением любой модели и любого вида кранов, обращайте внимание на устойчивость к низким и высоким температурам. Значения характеристики могут сильно отличаться, что влияет на срок службы и ограничивает условия применения.

Масса и покрытие

Неслучайно ГОСТ регламентирует предельную массу одного метра изделия. Рукава раскатывают вручную, с ними работают пожарные, и чем меньше будет вес, тем удобнее, легче и быстрее будут проходить мероприятия по тушению. На массу влияет материал, из которого сделан инвентарь.

Срок службы изделий составляет 5 и более лет. Технические характеристики пожарных рукавов могут включать такой показатель, как маслостойкость. Не все модели им обладают, но если устойчивость к воздействию маслянистых субстанций присутствует, то это обязательно должно быть указано.

Чтобы обеспечить герметичность и гибкость, рукава делают прорезиненными, применяют латексные материалы или полимерные слои внутри и снаружи. Оптимальным вариантом можно считать латекс. Он отличается эластичностью и прочностью, не гниет, не покрывается плесенью изнутри.

Есть еще один стандарт – ГОСТ 7877 75, предназначенный специально для прорезиненных рукавов. Он был разработан еще в 1975 году, однако обновлялся и сохранил актуальность. В нем подробно описывается конструкция изделия.

Существует перколированные рукава, поверхность которых сделана из материала с микропорами (перколяция). После проникновения воды в микропоры (намокания) материал приобретает дополнительные теплоизоляционные свойства, может контактировать с открытым пламенем и раскаленными предметами.

Качество внешнего покрытия, материала каркаса и внутреннего водозащитного слоя влияет на прочность изделий. Поэтому в процессе периодических испытаний проверяют стойкость к истиранию (абразивный износ) и прочность связи внутреннего покрытия с каркасной частью. Отдельно проверяют толщину покрытия.

Маркировка и упаковка

При поставке пожарного рукава в комплекте должна находиться техническая документация со всеми характеристиками. На самом изделии делают маркировку, в которой указывают тип (РПК, РПМ и так далее), длину в метрах, дату изготовление и название предприятия. Такие обозначения должны стоять с обоих концов на расстоянии от них не более полуметра, чтобы удобно было считывать. Для длинных машинных типов требуется дополнительная маркировка на расстоянии 4 или больше метров от одного из концов.

Продают рукава в ровных скатах с закрытыми от повреждения концами. Упаковку применяют полиэтиленовую или тканевую. Она должна защищать изделие от грязи, пыли при перевозке и хранении.

Загрузка...

protivpozhara.com

Отправить ответ

avatar
  Подписаться
Уведомление о
