Рубильник с предохранителями | Советы электрика

Если понравилась статья- нажмите пожалуйста кнопку +1

Нажмите на фото что бы его увеличить

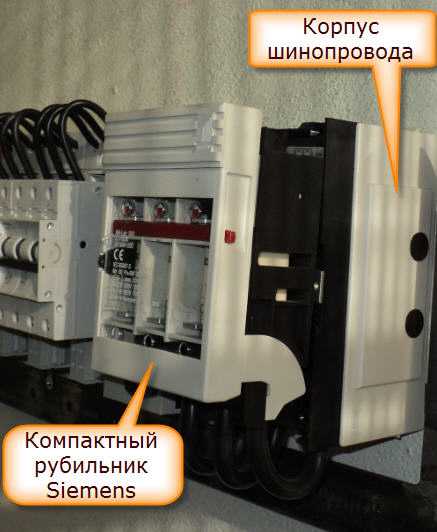

Немецкое качество от Siemens- выключатель/разъединитель. Никак не мог пройти мимо что бы не познакомиться поближе.

Умеют же делать люди! Все продумано до мелочей, компактно, эстетично и безопасно.

Впрочем, это фирменный стиль Siemens. Даже когда держишь в руках модульный автомат этой фирмы- чувствуется этакая надежность и основательность.

А тут целый рубильник! Вроде бы что тут изобретать, устройство то элементарное-верхние/нижние контакты, подвижные ножи,  корпус да плавкие вставки…

Однако немцы даже тут нашли возможность “изобрести велосипед”- встроили плавкие вставки в подвижную крышку, таким образом крышка выполняет функцию подвижных ножей. То есть стандартной боковой  рукоятки и приводного механизма включения ножей тут нет, эту роль выполняет подвижная крышка.

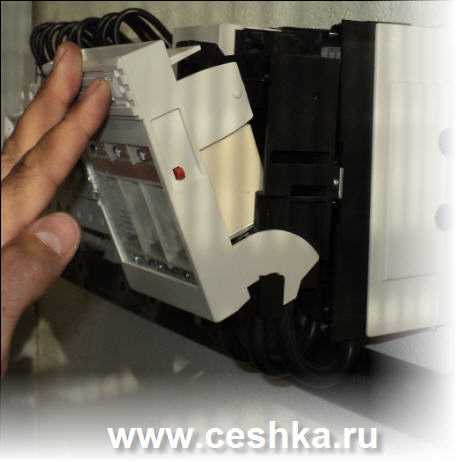

К тому же она прозрачная и можно визуально контролировать фиксацию включенного/выключенного положения. При работе с рубильником достигается полная безопасность- все токоведущие части закрыты.

В крышке сделаны специальные отверстия чтобы можно было во включенном положении рубильника подтягивать винтовые зажимы силовых клемм. Как тут не вспомнить наши рубильники у которых для протяжки контактов подключенных кабелей надо открыть дверцу, которая еще и не откроется пока рубильник не отключишь…

Устанавливается рубильник на шинопровод, с нижних клемм рубильника гибкий провод подключается к шинам и далее- на отходящие автоматы групповых линий.

На верхние силовые зажимы подключается вводной кабель.

В техническом описании от производителя написано что данный рубильник предназначен для отключения нагрузки не выше номинального тока на который он рассчитан. То есть этот трехфазный рубильник может отключать нагрузку максимум в 100А.

Естественно что ток короткого замыкания им не отключишь- для этого есть плавкая вставка, именно она должна сгореть при КЗ и погасить электрическую дугу внутри себя.

Кстати цена такого рубильника в Германии- 19-25 евро (подсмотрел на одном германском сайте    ) у нас- даже не знаю, в интернете цен не нашел, но где то около 3-4 т.р.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

ceshka.ru

Устройство и назначение рубильника РПС-2

Рубильник это электрический коммутационный аппарат, служащий для коммутации (включения-отключения) электрических цепей в сетях переменного тока до 660В, в сетях с постоянным током до 440В.

Рубильник РПС-2 имеет ручной привод,  который может быть выполнен как с правой стороны, так и с левой в зависимости от комплектации. Рубильником разрешается отключать токи нагрузки, на которые он рассчитан. Например, рубильник, который показан на наших фото, рассчитан на ток нагрузки 250А.

Рубильники получили довольно широкое применение. Они устанавливаются на подстанциях в панелях ЩО-70, в щитовых, во вводных распределительных устройствах жилых домов (ВРУ). Могут устанавливаться и на улице, но тогда рубильник должен быть установлен в закрытый щит.

Рисунок 1. Рубильник РПС-2.

Во всех рубильниках РПС предусмотрена защита отходящих линий (потребителей) от перегрузок, от токов короткого замыкания. Защита выполнена при помощи плавких предохранителей ПН-2 (попросту вставки).

Вставки ПН-2 устроены следующим образом. В керамический корпус предохранителя насыпан специальный кварцевый песок, через который от одного контакта предохранителя к другому проходит проводник, сечение которого рассчитано таким образом, что при превышении тока выше нормы этот проводник перегорает. А песок нужен лишь для того чтобы блокировать электрическую дугу при перегорании предохранителя.  Цепь разрывается, и ток прекращается, таким образом, осуществляется защита потребителей.

Рисунок 2. Плавкие вставки ПН-2.

Устройство рубильника РПС-2.

Основанием конструкции рубильника РПС-2 является металлическая платформа покрытая слоем цинка, на которой крепятся керамические изоляторы. На изоляторах закреплены контакты рубильника. Верхние и нижние контакты рубильника РПС-2 имеют отверстия для присоединения к ним кабелей.

Плавкие предохранители вставляются в контакты рубильника, они достаточно плотно зажаты пружинными кольцами, что исключает слабый контакт и предотвращает нагрев в месте соединения. Три подвижных контакта рубильника РПС-2 соединены между собой изолирующим материалом.

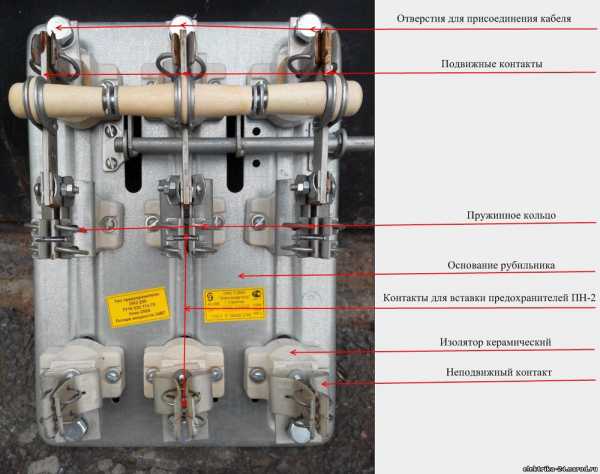

Рисунок 3. Рубильник РПС-2, вид спереди.

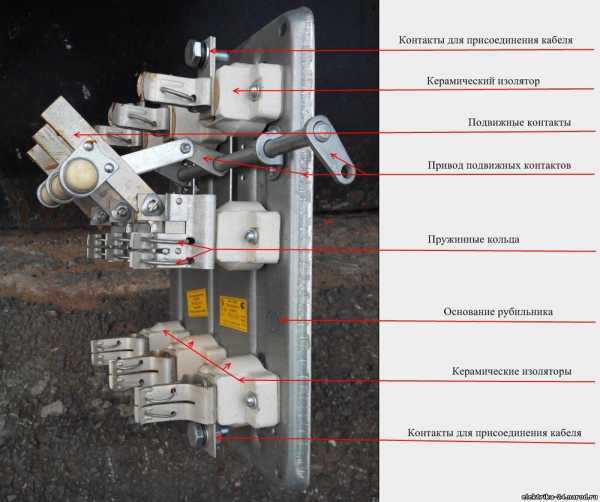

Рисунок 4. Рубильник РПС-2 вид сбоку.

Рисунок 5. Ручка привода.

Включение и отключение рубильника (коммутация) осуществляется в ручную, при помощи специального привода.  Привод состоит из ручки и тяги.  Ручка рубильника РПС-2 крепится к щиту, в котором установлен рубильник, а к ручке прикручивается тяга. Второй конец тяги соединяется с приводом рубильника.

Производители выпускают множество рубильников на разные токи, в зависимости от потребностей.  В наше время рубильники РПС-2 применяются в основном для модернизации оборудования,  для замены вышедших из строя рубильников.

При монтаже нового оборудования в новых проектах эти рубильники используют все реже и реже из-за их морально устаревшей конструкции.

Расшифровка в обозначении рубильников РПС.

Рубильник РПС-2/1 П 250 У3

  • РП обозначние серии рубильника с предохранителями
  • С буква указывающая на тип привода С- боковой или смещенный (по умолчанию справа)
  • Б рукоятка сбоку (по умолчанию справа)
  • Ц рукоятка центральная.

Цифра указывающая номинальный ток рубильника

  •    1 -номинальный ток 100А
  •    2-номинальный ток 250А
  •    4-номинальный ток 400А

Дополнительное обознгачение длины рукоятки

  •    для рубильников РПС
  •    1-180мм, 2-215 мм по умолчанию 180 мм
  •    для рубильников РБ
  •   1-170мм, 2-205мм  по умолчанию 170 мм

Расположение рукоятки рубильника у РПС и РПБ

  •       П правое
  •       Л левое

elektrika-24.narod.ru

Что следует знать каждому про рубильник с предохранителем

Рубильники находят широчайшее применение в современных электроцепях, обеспечивая надежную коммутацию в любых условиях эксплуатации. Область применения данных устройств настолько обширна и разнообразна, что производителям пришлось разрабатывать несколько видов рубильников. Наиболее распространенными из них являются:

Заметим, что любой из указанных рубильников, вы всегда можете найти в необходимой комплектации и с необходимыми характеристиками в интернет магазине 21vek-220v.ru.

При выборе рубильников немало вопросов у покупателей возникает по особенностям выбора и эксплуатации рубильников с предохранителями.

Конструктивные и эксплуатационные особенности рубильников с предохранителями

Как показала практика, организация защиты на основе предохранителей имеет целый ряд уникальных преимуществ, демонстрируя высочайшую надежность, и при этом простоту в эксплуатации.

Из названия рубильника с предохранителем уже становится ясно, что в состав данного устройства должен входить предохранитель, в частности, плавкая вставка, которая выступает в данном случае в качестве эффективного заградительного барьера от воздействия коротких замыканий, демонстрируя высокие показатели по допустимым токам отсечки и энергетическим свойствам. Эти характеристики становятся особенно важны в ситуациях с увеличением напряжений и возникновением коротких замыканий. Модели таких рубильников, например, на отечественном рынке, предлагает компания АВВ. Ее модельная линия рубильников с предохранителями EasyLine соответствует требованиям международных нормативных документов и всевозможных стандартов, которые выдвигаются к данному типу оборудования. Более того, рубильники АВВ (например, рубильник трехполюсный OT40F3 40 А), представленные на российском рынке электротехники, успешно прошли испытания согласно отечественного стандарта МЭК60947-3, продемонстрировав отличные показатели. Заметим, что данный стандарт имеет более строгие требования к тестируемой продукции (как по циклам работы, так и по электробезопасности) в сравнении со многими аналогичными европейскими стандартами.

Наличие в рубильниках плавких вставок существенно облегчает процесс подбора их нужного номинала, без необходимости проведения сложных математических расчетов и использования вычислительных мощностей.

Конструкция рубильника с предохранителем построена таким образом, что в случае возникновения аварийных ситуаций в первую очередь будет срабатывать предохранитель, ближе всего находящийся к аварийному участку, в то время как остальные предохранители, расположенные далее от места КЗ, останутся исправными. То есть в данных устройствах обеспечивается режим селективности.

При эксплуатации рубильники с предохранителем не требуют существенных затрат на поддержание их в рабочем состоянии. Плавкие вставки устойчивы к действию высоких токов КЗ, и при этом имеют сравнительно небольшую цену. После того, как сработал предохранитель, замене подлежит только он, так как все остальные механизмы и узлы рубильника остаются исправными.

С учетом того, что замена плавких вставок не занимает много времени, соответственно сокращается и длительность ремонтно-профилактических работ.

В рубильниках с предохранителем плавкие вставки защищены герметичным корпусом, который полностью изолирует их от воздействия негативного влияния внешних факторов, обеспечивая к тому же постоянство их характеристик в течение всего срока эксплуатации. На сегодняшний день вставки плавкие являются самой эффективной защитой от коротких замыканий. За счет наличия в полости плавкой вставки мелкодисперсного песка, обеспечивается гарантированная защита от возникновения электродуги в момент появления КЗ. Данное решение также положительно влияет и на снижение нагрузки на электросеть, повышая таким образом электробезопасность персонала.

www.21vek-220v.ru

Рубильники (с предохранителями) | Справочник строителя

Рубильники с предохранителями это такие устройства, которые используются для коммутации и защитного отключения в случаях возникновения сверхтоков в электрических цепях. Чаще всего, такие рубильники устанавливаются на вводе щитов управления. Технические характеристики таких рубильников позволяют использовать их как главные и аварийные выключатели.

Большинство рубильников с предохранителями имеют компактную конструкцию, что позволяет устанавливать их даже внутри небольших оболочек. Компактность таких рубильников делает их пригодными для использования в самых разных электрических сетях. Такие устройства можно встретить как в электрических цепях жилых домов, так и в электрических цепях промышленных и административных комплексов.

Устройства с предохранителями предназначены для того, чтобы обеспечивать включение и выключение под нагрузкой. Также, такие устройства используются для того, чтобы обеспечить безопасное отключение. И еще одна область применения рубильников с предохранителями это защита от нагрузок во всех электрических сетях с низким напряжением. Чаще всего специалисты рекомендуют использовать рубильники с плавким предохранителем, которые лучше всего подходят для включения и выключения главных силовых цепей, и для защиты от перегрузок.

Большинство моделей рубильников с предохранителями выпускаются в комплекте со специальными рукоятками управления. Все рукоятки довольно легко монтируются. В зависимости от модели устройства, рукоятки могут устанавливаться в разных вариациях. Так, например, существуют модели с рукоятками исключительно фронтальной установки. А есть такие модели рубильников, которые предусматривают как фронтальную, так и боковую (правую или левую) установку рукояток. В некоторых моделях рубильников рукоятки блокируются при помощи навесного замка, что позволяет сделать работу таких устройств более надежной, защитив их от несанкционированного доступа. Также выпускаются модели с рукоятками аварийной остановки. Все рукоятки имеют разную степень защиты, в зависимости от модели рубильника с предохранителем.

Строительный термин
Рабочее положение опалубки - проектное положение опалубки, подготовленной для укладки бетонной смеси. (ГОСТ 23478-79)

p-projector.com

Рубильник с предохранителями серии RBK производства Апатор Электро.



Предохранители выключатели разъединители серии RBK изолированный рубильник с функцией защиты.

 RBK используются для включения и выключения нагрузки, защиты от короткого замыкания и перегрузок электрических цепей напряжением до 690В,частотой 50,60Гц и токах до 630А.

Рубильники серии RBK применяются в шкафах:

низкого напряжения и трансформаторных подстанций, силовых, управления, квартирных, этажных, домовых щитках защиты, а так же промышленных распределительных устройствах.

Требования к эксплуатации:

- рубильник следует устанавливать в закрытых помещениях, или же снаружи в корпусах либо шкафах со степенью защиты IP34 и более.

- температура от -40С до +55С, а в окружающей среде недопустимо содержание пыли, газов или паров

- высота над уровнем моря может достигать не более 2000м

- положение рубильника должно быть вертикальным

- режим работы – длительный

Принцип работы и внутреннее устройство руибльников:

Низковольтные рубильники RBK выполнены с учетом современных требований, и включает в себя изоляционные и проводниковые материалы высокого качества. ПВР RBK абсолютно заменяют конструкцию обычного рубильника, кабелей и держателей предохранителей. Гарантирует отличную коммутативную способность, высокий ресурс работы, небольшие размеры и малую стоимость. Имеет видимый разрыв, который создает условия безопасной работы.

В состав ПВР входят:

Трехполюсное основание с пружинными контактными губками для предохранителей,

Возможно установление корпуса аппарата на панель, либо на токоведущую шину. Возможно использование голого кабеля или с наконечником.

Защитные кожухи для верхних и нижних контактов.

Съемный блок крышки ( под плавкие предохранители )

Выключение выполняется при оттягивании блок - крышки на себя. Если происходит размыкание цепи между ножом и неподвижным контактом стойки, возгорается дуга. Ее гашение происходит при механическом удлинении дуги двигающимся контактом. Для того, чтобы увеличить отключающуюся способность ПВР оснащен дугогасительными камерами, это позволяет выключить аппарат под нагрузкой.

Контактная система ПВР серии RBK посеребрена, это дает возможность улучшить качество контактного соединения.

Возможна комплектация плавкими вставками ( ППН ).

Преимущества рубильников серии RBK:

Видимый разрыв

Легкая конструкция высокого качества

При коротком замыкании контакты не "залипются"

Небольшие габаритные размеры

Невысокая стоимость

Возможно применение как алюминиевых, так и медных проводников за счет посеребренных контактов.

Требования безопасности:

Степень защиты ПВР серии RBK(по ГОСТ 14255-69)

Для рубильников RBK 00 C , 00, 1, 2, 3, фиксируемых на панель IP 20

Для рубильников RBK 00 C / S , 00 S , 1 S , 2 S , 3 S , монтируемых на шину – IP 10

От поражения электрическим током человека рубильник соответствует классу 0 по ГОСТ 12.2.007, по пожаробезопасности ГОСТ 12.1.004.

В каких-то дополнительных мер осторожности при транспортировке и хранении не нуждается.

Сборочные и профилактические работы необходимо выполнять при снятом напряжении.

 RBK изолированный рубильник с функцией защиты, используются для включения и выключения нагрузки, защиты от короткого замыкания и перегрузок электрических цепей напряжением до 690В,частотой 50,60Гц и токах до 630А.

Рубильники серии RBK применяются в шкафах низкого напряжения и трансформаторных подстанций, силовых, управления, квартирных, этажных, домовых щитках защиты, а так же промышленных распределительных устройствах.

Требования к эксплуатации:

- рубильник следует устанавливать в закрытых помещениях, или же снаружи в корпусах либо шкафах со степенью защиты IP34 и более.

- температура от -40С до +55С, а в окружающей среде недопустимо содержание пыли, газов или паров

- высота над уровнем моря может достигать не более 2000м

- положение рубильника должно быть вертикальным

- режим работы – длительный

Принцип работы и внутреннее устройство рубильников:

Низковольтные рубильники RBK выполнены с учетом современных требований, и включает в себя изоляционные и проводниковые материалы высокого качества. ПВР RBK абсолютно заменяют конструкцию обычного рубильника, кабелей и держателей предохранителей. Гарантирует отличную коммутативную способность, высокий ресурс работы, небольшие размеры и малую стоимость. Имеет видимый разрыв, который создает условия безопасной работы.

В состав ПВР входят:

Трехполюсное основание с пружинными контактными губками для предохранителей,

Возможно установление корпуса аппарата на панель, либо на токоведущую шину. Возможно использование голого кабеля или с наконечником.

Защитные кожухи для верхних и нижних контактов.

Съемный блок крышки ( под плавкие предохранители )

Выключение выполняется при оттягивании блок - крышки на себя. Если происходит размыкание цепи между ножом и неподвижным контактом стойки, возгорается дуга. Ее гашение происходит при механическом удлинении дуги двигающимся контактом. Для того, чтобы увеличить отключающуюся способность ПВР оснащен дугогасительными камерами, это позволяет выключить аппарат под нагрузкой.

Контактная система ПВР серии RBK посеребрена, это дает возможность улучшить качество контактного соединения.

Возможна комплектация плавкими вставками ( ППН ).

Преимущества рубильников серии RBK:

Видимый разрыв

Легкая конструкция высокого качества

При коротком замыкании контакты не "залипются"

Небольшие габаритные размеры

Невысокая стоимость

Возможно применение как алюминиевых, так и медных проводников за счет посеребренных контактов.

Требования безопасности:

Степень защиты ПВР серии RBK(по ГОСТ 14255-69)

Для рубильников RBK 00 C , 00, 1, 2, 3, фиксируемых на панель IP 20

Для рубильников RBK 00 C / S , 00 S , 1 S , 2 S , 3 S , монтируемых на шину – IP 10

От поражения электрическим током человека рубильник соответствует классу 0 по ГОСТ 12.2.007, по пожаробезопасности ГОСТ 12.1.004.

В каких-то дополнительных мер осторожности при транспортировке и хранении не нуждается.

Сборочные и профилактические работы необходимо выполнять при снятом напряжении.



www.elektro-portal.com
