особенности устройства и принцип работы, использование гидропресса в автосервисе

Если вы намерены открыть собственную автомастерскую или часто занимаетесь ремонтом автомобилей у себя дома, то вам необходимо уделить особое внимание такому вопросу, как выбор гидравлического пресса. Подобный инструмент обеспечивает оперативный и качественный демонтаж разных частей машины, позволяя изготовить или откорректировать форму соответствующей заготовки. Разберемся с основными особенностями такого приспособления и поговорим о сферах эксплуатации более подробно.

Описание устройства

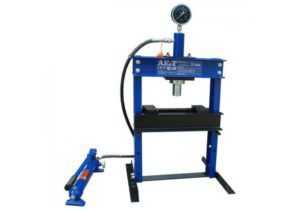

Ручной гидравлический пресс представляет собой специальную установку, которая применяется при выполнении обработки различных материалов и заготовок. Очень часто её используют при изгибе или сжатии материалов, выпрессовки и запрессовки подшипников, а также для капитального ремонта силовой установки транспортного средства, коробок передач, подвески и других задач.

Под воздействием высокого давления жидкости происходит точное изменение конфигурации выбранной заготовки, что позволяет воссоздавать самые сложные изделия.

Приспособление состоит из двух гидравлических цилиндров, которые отличаются друг от друга диаметром. Оба цилиндра соединены между собой и содержат внутри специальное масло, которое не влияет на сам материал, из которого они изготовлены.

Из важных преимуществ конструкции следует выделить следующие:

  • возможность проводить самые сложные операции с высокой точностью и скоростью выполнения;
  • максимальная безопасность и продолжительность эксплуатации;
  • относительно невысокая стоимость, которая полностью окупается;
  • возможность работы в самых различных условиях;
  • отсутствие сложностей при самостоятельном использовании;

В настоящее время подобное оборудование считается незаменимой частью каждой СТО, производственного предприятия или автомобильной мастерской.

Они характеризуются простотой в использовании, а также отсутствием сложностей в дальнейшем обслуживании

.

Установить агрегат можно практически в любых условиях, причем для этого не понадобится возводить тяжелый фундамент.

Если вы давно ищете подходящую модель ручного пресса гидравлического типа, внимательно изучите существующие варианты, посоветуйтесь со специалистами, а также проведите анализ рынка.

Назначение

Как уже говорилось выше, гидропрессы представляют собой высокоэффективное приспособление, позволяющее изменять, сжимать, рубить и обрабатывать всевозможные заготовки, а также проводить различные операции, где самым важным фактором является присутствие больших усилий.

В настоящее время эти устройства незаменимы на СТО и в автомастерских. Кстати, история установки началась с её применения для пакетирования сена и выдавливания масла и сока.

Затем новое изобретение стали использовать в металлообрабатывающей промышленности при брикетировании отходов и прессовке порошковых металлов.

Современные модели характеризуются самым обширным функционалом, поэтому сферы их применения постоянно расширяются. В настоящее время их можно встретить в машиностроительной отрасли, производстве изделий из резины и пластмассы, обработке фанеры и даже алмазов.

Автором идеи стал известный изобретатель Джозеф Брам, который запатентовал свою разработку ещё в 1795 году. Основной принцип работы заключается в передаче усилия через рабочую жидкость, которая содержится в рабочем цилиндре с малым диаметром, на цилиндр с большим диаметром. В таком случае величина прилагаемого усилия увеличивается в несколько раз.

Отличия ручного гидропресса от автоматического

Между обычным и специализированным прессом для автомастерских практически отсутствуют какие-то отличия. Принцип работы аналогичный, основная разница заключается лишь в системе управления и функциональном наборе.

В настоящее время подобные приборы способны проводить ряд различных действий. Если речь идёт об обработке небольших металлических деталей, то есть смысл отдать предпочтение компактным настольным моделям. Если же необходимо обрабатывать более крупные заготовки, используйте напольные экземпляры с более мощным давлением

.

Среди самых распространённых сфер эксплуатации подобного оборудования важно выделить такие:

  • установочные и демонтажные работы с шайбами разного типа и назначения. Подобные действия выполняются для втулок и подшипников, которые установлены в посадочные гнезда;
  • штамповочные и калибровочные мероприятия;
  • изменение конфигурации металлических деталей, правка и гибка;

Не секрет, что в маленьких автомастерских проблема нехватки свободного пространства выражена особенно ярко. Из-за этого замечается ограничение габаритов конструкций, которые обрабатываются. Поэтому при выборе подходящего решения лучше взять небольшие устройства, способные оптимизировать рабочее пространство и снизить сложность обслуживания.

Строгая специализация, которая указывает на то, что модель может использоваться лишь в условиях СТО, отсутствует. Подобное оборудование отличается универсальным характером, поэтому оно может выполнять свои функции в любых мастерских или ремонтных цехах.

Классификация прессов

Что касается конструктивных особенностей гидропресса, то они напоминают компоновку обычного домкрата. Процесс нагнетания рабочей жидкости обусловлен специальным резервуаром, а безопасность эксплуатации обеспечивается нагнетательным клапаном и запирающим краном.

При помощи специального рычага осуществляется нагнетание рабочей жидкости в гидроцилиндр, что приводит к смещению поршней.

Из ключевых отличий таких приспособлений следует выделить компоновку. Ручной гидравлический пресс осуществляет нагнетание рабочей жидкости путём использования рычага. В таком случае обслуживающему сотруднику нужно фиксировать подходящее положение поршня относительно заготовки. Конструкция подойдёт для реализации различных задач в труднодоступных местах транспортного средства.

Стационарные модели могут быть оборудованы и автоматическим, и ручным приводом. В первом случае применяется компрессор, а во втором — усилие рабочего. Такие приборы характеризуются большим значением получаемого давления и универсальным применением. Для обработки заготовки её помещают в специальную нишу — рабочий стал, который состоит из двух швеллеров, удаленных между собой на конкретное расстояние. Шток пресса проходит между ними. Что касается дополнительного элемента, то в его качестве применяют упорную пластину, находящуюся на балках.

Разновидности

В настоящее время на рынке предлагается большое разнообразие прессов для автосервиса. Их можно отделить на отдельные группы, учитывая ряд конструктивных свойств, включая следующие:

  • направление рабочего штока (бывает верхним или нижним). Многие предлагаемые модели располагают направлением вниз;
  • особенности создания рабочего давления. Как уже говорилось выше, есть автоматизированные устройства, оборудованные компрессором, а есть ручные. Первый вариант обеспечивает более высокую продуктивность работы;
  • присутствие возможности использования дополнительных насадок на рабочий шток. Подобное достоинство повышает количество операций, которые выполняются с помощью ручного настольного пресса;

Среди других немаловажных факторов, влияющих на выбор предстоящей покупки, следует выделить габариты. Важно, чтобы установка была компактной и автономной. Исходя из такой особенности, многие производители оборудуют их специальными транспортировочными колесами. В результате подобное решение позволяет проводить ремонт тех элементов автомобиля, которые находятся на стенде.

Чтобы регулировать опорную площадку, в раме прибора делают несколько отверстий. С их помощью происходит установка рабочего стола на конкретном расстоянии от штока гидропресса.

Технические характеристики

После определения конструктивных особенностей конкретной модели, следует подробно рассмотреть её технические характеристики и свойства. Среди определяющих параметров для успешного выбора — фактические условия работы в автомастерской.

Для начала вы должны понять, какие модели гидропресса подойдут для вашей среды. Необходимо определиться между настольными и напольными моделями. В некоторых случаях для обустройства крупных мастерских можно использовать сразу несколько видов подобного оборудования. Это позволит повысить показатели производительности.

Что касается технических особенностей, то они разделяются на два условных вида — характеристики ручного пресса и характеристики конструкции, на которой он зафиксирован. Первая часть изделия может иметь ряд следующих параметров:

  • максимальные показатели усилия. В большинстве случаев они предлагаются диапазоном 5−20 тонн;
  • ход штока;
  • способ накачки рабочей жидкости;

При поиске подходящего решения для своей сферы деятельности учтите некоторые важные особенности:

  • размеры и масса установки;
  • особенности рабочей площадки. Здесь следует выделить ряд параметров, таких как размеры, наличие отверстий для монтажа других деталей, а также возможность смещения по раме относительно штока;
  • присутствие амортизационных систем для корпуса. Они должны быть на каждой конструкции гидропресса, так как при выполнении сложных работ не исключается риск появления избыточного давления;

После учёта таких конструктивных свойств можно переходить к поиску оптимальной модели для комплектации мастерской или СТО.

Учитывайте и такой параметр, как материал, из которого изготовлено устройство, а также толщину опорной плиты, где будут фиксироваться детали. Важно, чтобы она свободно выдерживала максимальные нагрузки, сохраняя предварительную геометрию.

Полезные советы для правильной эксплуатации

Если вы выбрали для себя подходящее решение и теперь начинаете изучать

основные особенности эксплуатации пресса, будьте предельно внимательны.

Для начала следует тщательно изучить прилагаемую инструкцию, а затем начать установку оборудования с учётом компоновки и монтажных требований, заявленных компанией-производителем.

Первым делом рабочий проводит сборку конструкции, проверяя правильность соединений, указанную в схеме. Затем остаётся оценить состояние прибора и приступать к выполнению задач. Однако, чтобы продлить эксплуатационные сроки, следует обратить внимание на несколько ценных рекомендаций. Если вы будете следовать предложенным ниже советам, пресс сможет проработать без поломок на протяжении долгого времени.

Итак, нюансы, на которые нужно обращать внимание:

  • оценка объёма рабочей жидкости. Если он недостаточно высок, максимальных показателей давления в цилиндре можно не дождаться;
  • регулярное обслуживание деталей и подвижных механизмов путём периодической смазки. В таком случае необходимо применить специальные жидкости, которые предлагаются производителем;
  • оценка состояния уплотнителей и плунжеров. Не секрет, что по мере эксплуатации они теряют показатели эластичности, что, в свою очередь, влечет за собой ухудшение герметичных свойств всех системы;
  • перед тем как запустить пресс, необходимо убедиться, что деталь надёжно зафиксирована на рабочем месте. Важно обеспечить равномерное распределение давления без превышения допустимых показателей. Не помешает применение насадок для увеличения функциональности. При этом устройство должно справляться со своими основными обязанностями;

Если вы намерены переместить конструкцию в другое место, или такое действие будет происходить регулярно, соблюдайте уровень рабочего стола. Надёжность фиксации проверяется каждый раз после успешной реализации поставленной задачи.

При поиске рабочей жидкости отдавайте предпочтение тем решениям, которые рекомендуются производителем. Замену и дополнение подобного вещества можно провести с помощью специального клапана. Если вы не готовы покупать заводскую модель гидропресса, можно попытаться создать такую установку самостоятельно. Для этого есть специальные инструкции и руководство.

tokar.guru

Гидравлический пресс:особенности назначения

Прежде чем рассматривать листогибочный производственный станок гидравлического типа, хотелось бы углубиться в историю и рассмотреть вкратце процесс создания данной системы. Отцом создателем такого пресса является никто иной, как Джозеф Витворт, который собрал свое устройство еще в 1884 году. Побудило его к созданию гидравлического пресса, желание избавится от паровых двигателей, основным недостатком которых являлась большая степень жесткости. Благодаря своей уникальности, уже в начале девятнадцатого века данный тип пресса получил активное распространение.

Следует отметить, что главным полезным свойством гидравлического пресса было то, что во время его работы к механизму применялось малое усилие, которое в процессе работы многократно усиливалось. Для того чтобы понять принцип работы такого оборудования, необходимо знать элементарную физику, а именно, закон гидростатического давления, который был выведен Паскалем. Так, если в сосуды, которые между собой связаны, положить малый и большой поршни, то, применив небольшую силу можно получить сильное давление. Данного результата удается добиться благодаря тому, что жидкость абсолютно по всем сторонам сосуда сообщает давление одинаково.

Разновидности гидравлических прессов и сферы их применения

С момента своего создания пресс гибочный гидравлический начал активно использоваться в металлургии и машиностроении, что значительно ускоряло производственный процесс и делало его более совершенным. Так, различают два вида гидравлических прессов, горизонтальные и вертикальные. Каждый из них применяется в различных отраслях. Для работы на горизонтальном прессе, благодаря простоте его устройства, может работать всего один оператор. Применяется такое оборудование для рубки, правки, а также, гибки различных деталей. Необходимое в цилиндре давление, удается получить благодаря машинному маслу. Вертикальный же пресс применяют в машиностроении и в различных областях строительства. Устанавливается он, как правило, на листогибочный станок и применяется для того, чтобы осуществлять прессование листового металла и придавать ему необходимую форму ребер.

Выбор между ручным и автоматическим оборудованием

Многие предприниматели, желающие начать собственный бизнес по изготовлению профнастила и металлочерепицы, стоят перед выбором в пользу того или иного оборудования. Выбрать пресс гибочный гидравлический или боле простой станок ручного типа. В данном случае исходить необходимо не только из своих финансовых возможностей, но и из потребностей Вашего будущего производства.В том случае, если Вы планируете заниматься массовым выпуском продукции, то Вам не обойтись без высокоточного производительного гидравлического оборудования, управляемого компьютером. Такой стан поможет не только производить большее количество материала за одну смену, но и уменьшит количество брака за счет исключения человеческого фактора. Если же Вы планируете обеспечивать лишь собственные нужды, то Вам хватит и ручного листогиба.



www.pravda.ru

Ручной гидравлический пресс для автосервиса

Содержание статьи:

Для полноценной комплектации современной автомастерской необходимы гидравлические прессы. Они позволяют оперативно выполнять демонтаж компонентов автомобиля, с их помощью можно изготовить или откорректировать форму вспомогательной заготовки.

Назначение ручного гидравлического пресса для автосервиса

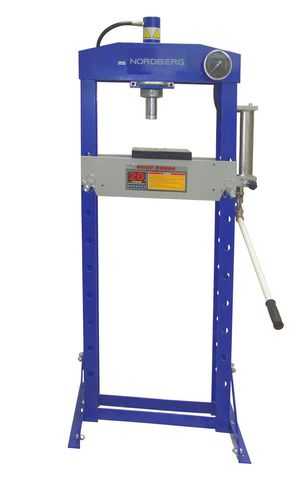

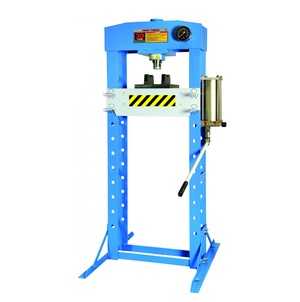

Ручной пресс для автомастерской

Разница между обычным и специализированным прессом для автосервиса незначительна. Общий принцип работы оборудования остается неизменным. Особенностью является система управления и функциональный набор.

С помощью оборудования этого типа можно выполнять несколько видов операций. Для обработки относительно небольших заготовок рекомендуется использовать настольные модели гидравлических прессов. Если же требуется предложить максимум давления — следует применять станки напольного типа.

Наиболее распространенные операции, для выполнения которых потребуется наличие в автосервисе ручного гидравлического пресса:

  • установка и демонтаж шайб различного назначения. Аналогичные действия можно выполнять для втулок и подшипников, установленных в посадочных гнездах;
  • выполнение работ по штамповке и калибровке;
  • изменение конфигурации металлических конструкций – их правка и гибка.

Особенность эксплуатации гидравлического пресса в условиях автомастерской заключается в ограничении габаритов деталей, которые подвергаются давлению. Поэтому зачастую в подобных мастерских используют гидравлический пресс небольших размеров. Это позволяет не только оптимизировать рабочее пространство, но и уменьшает трудоемкость эксплуатации оборудования.

Не существует строгой специализации, по которой ручные гидравлические прессы могут применяться только в условиях СТО. Это универсальный тип оборудования, способный выполнить свои функции в любой мастерской или ремонтном цеху.

Классификация прессов

Конструкция гидравлического домкрата

Конструкция любого гидравлического пресса имеет схожесть с компоновкой обычного домкрата. Для нагнетания рабочей жидкости имеется резервуар, который сообщается с гидравлическим цилиндром. Для безопасности работы в конструкции есть нагнетательный клапан и запирающий кран. С помощью рычага происходит нагнетание рабочей жидкости в емкость гидроцилиндра, в результате чего смещается поршень.

Главным отличием моделей гидравлических прессов является их компоновка. В ручных конструкциях нагнетание рабочей жидкости происходит с помощью рычага. При этом рабочий должен самостоятельно фиксировать положение поршня относительно заготовки. Данная конструкция оптимальная для выполнения работ в труднодоступных местах автомобиля.

Стационарный гидравлический пресс может иметь привод от компрессора или аналогичный вышеописанному ручной. Стационарный гидравлический пресс имеет большее значение создаваемого давления, обладает значительной универсальностью. Для установки заготовок в конструкции имеется рабочий стол, состоящий из двух швеллеров, удаленных между собой на определенное расстояние. Шток пресса проходит между ними. В качестве дополнительного элемента может использоваться упорная пластина, устанавливаемая на балки.

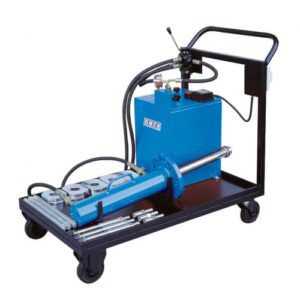

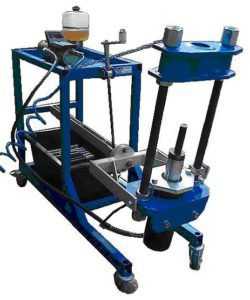

Мобильный выпрессовщик

В зависимости от конструктивных особенностей различают следующие модели ручных гидравлических прессов для автосервиса:

  • направление рабочего штока – вверх или вниз. У большинства настольных моделей он направлен вниз;
  • способ создания давления в рабочем цилиндре. Это можно осуществлять с помощью ручного привода или подключив компрессор. В последнем случае возрастает скорость работы;
  • возможность установки дополнительных насадок на рабочий шток. Таким образом повышается количество операций, которые можно выполнять с помощью ручного настольного пресса.

Также немаловажным фактором является мобильность установки. Даже для настольных моделей производитель зачастую предусматривает наличие транспортировочных колес. Таким образом можно выполнять ремонтные работы элементов автомобиля, находящегося на стенде.

Для регулировки опорной площадки на раме конструкции делают ряд отверстий. Они необходимы для установки рабочего стола на требуемом расстоянии от штока гидравлического пресса.

Описание технических характеристик

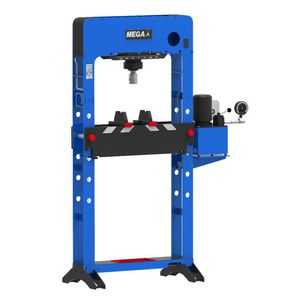

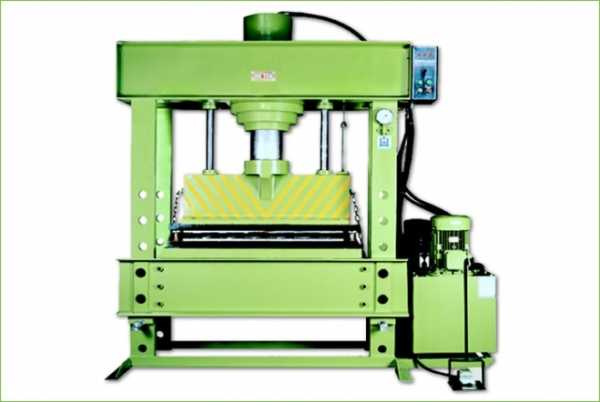

Электрогидравлический пресс

Определившись с конструктивными особенностями и выявив оптимальную модель, можно приступать к анализу эксплуатационных и технических характеристик, которыми должен обладать гидравлический пресс. Определяющими параметрами являются фактические условия работы в автосервисе.

Сначала необходимо выяснить – какой тип гидравлического пресса нужен для выполнения конкретного типа ремонтных работ. Главным показателем является его исполнение – настольное или напольное. Нередко для комплектации больших СТО применяют несколько видов пресса. Это способствует максимальной производительности.

Технические характеристики можно условно разделить на два вида – параметры ручного пресса и конструкции, на которую он установлен. Для первого компонента оборудования важно знать такие параметры:

  • максимальный показатель усилия. Обычно он варьируется от 5 до 20 т;
  • ход штока;
  • тип устройства для накачки рабочей жидкости.

Для настольных моделей необходимо учитывать следующие характеристики, которыми должен обладать гидравлический пресс:

  • габариты и масса ручного гидравлического пресса;
  • тип рабочей площадки. Ее основными характеристиками являются размер, наличие пазов для монтажа дополнительных компонентов, а также возможность смещения по раме относительно штока пресса;
  • наличие систем амортизации для корпуса пресса. Это является обязательным, так как в процессе работы может возникать избыточное давление на основную конструкцию.

Учитывая эти параметры можно подобрать оптимальную модель пресса для комплектации современного СТО или аналогичного ему автосервиса.

Важным параметром является материал изготовления и толщина опорной плиты, на которую будет установлена деталь для обработки. Она должна выдержать максимальную нагрузку и при этом сохранить изначальную геометрию.

Рекомендации по эксплуатации

Нестандартная модификация ручного пресса для СТО

После приобретения оптимальной модели гидравлического ручного пресса необходимо ознакомиться с инструкцией по эксплуатации. Затем следует выполнить установку оборудования, учитывая его компоновку и требования к монтажу у производителя.

Сначала выполняется сборка оборудования. Проверяется правильность соединений компонентов согласно схеме сборки. После этого можно приступать к эксплуатации оборудования. При этом следует руководствоваться такими правилами, чтобы настольные гидравлические прессы проработали максимум времени без поломок:

  • проверка объема рабочей жидкости. Если он будет недостаточно высок – невозможно будет достичь максимального показания давления в гидравлическом цилиндре;
  • периодическая смазка подвижных деталей и механизмов. Для этого необходимо использовать специальные жидкости, рекомендуемые производителем оборудования;
  • проверка состояния плунжеров и уплотнителей. Со временем они теряют свою эластичность, что отрицательным образом сказывается на герметичности элементов системы;
  • деталь перед обработкой должна быть надежно закреплена на рабочем столе. Давление поршня должно равномерно распределяться по требуемой площади, не превышая ее. Дополнительно можно использовать насадки для увеличения функциональности оборудования. При этом гидравлический пресс должен выполнять свою главную задачу.

При перемещении пресса по автомастерской необходимо следить за соблюдением уровня рабочего стола. Фиксация рабочего стола проверяется каждый раз после выполнения работ.

В качестве рабочей жидкости следует использовать только те составы, которые рекомендовал производитель. Замена или дополнение осуществляется через специальный канал.

В качестве альтернативы заводским моделям гидравлического пресса можно рассмотреть возможность изготовления самодельного. В видеоматериале показан пример и дан подробный инструктаж для выполнения этой работы:

stanokgid.ru

Гидравлический пресс в физике

Определение гидравлического пресса

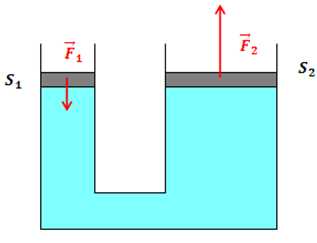

Принцип действия гидравлического пресса

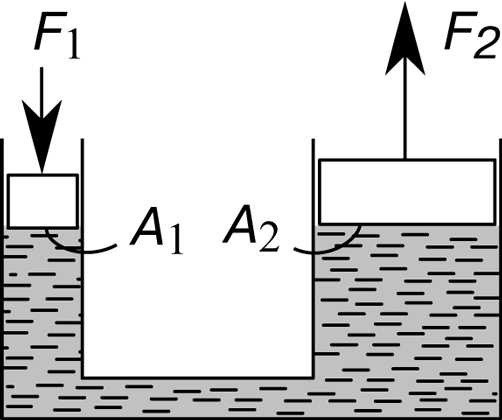

Принцип действия гидравлического пресса основан на законе Паскаля. Если подействовать на малый поршень с силой , то под малым поршнем возникнет давление:



Согласно закону Паскаля это давление будет передаваться без изменения по всем направлениям в любую точку жидкости, включая точки под большим поршнем. Поэтому давление под большим поршнем:



Приравняв правые части, получим:



Из последнего соотношения видно, что сила, с которой жидкость действует на большой поршень больше силы воздействия на малый поршень во столько раз, во сколько площадь большого поршня превышает площадь малого. Таким образом гидравлический пресс дает выигрыш в силе.

Примеры решения задач

Понравился сайт? Расскажи друзьям!

ru.solverbook.com

Виды гидропрессов и особенности их использования — ООО «СТК»

Виды гидропрессов и особенности их использования

С помощью чего можно запрессовать подшипник в сборочный узел? Вряд ли удастся сделать это лишь подручными предметами, ведь потребуется огромное усилие, недоступное человеческому телу. Зато доступно гидравлическому прессу.

Что такое гидравлический пресс?

Гидропресс – устройство, значительно увеличивающее изначально приложенное усилие. Прессом оно называется условно, ведь в промышленности данный аппарат предназначен для изготовления деталей путём штамповки.

Наиболее распространённый пример гидравлического пресса – домкрат. Гидродомкрат позволяет человеку приложить небольшие усилия, но поднять тяжёлый груз. Аналогично работают тормоза, амортизаторы, приводы и насосы.

Популярность гидравлический пресс получил благодаря тому, что огромный поток энергии передаётся по тонким и гибким шлангам, что ещё больше упрощает работу.


Как работает гидропресс?

Принцип гидравлического пресса построен на законе сообщающихся сосудов. К примеру, есть 2-е соединённые ёмкости разных размеров. Налив туда жидкость, она равномерно распределится. Если нарушить состояние покоя и увеличить давление в меньшем сосуде, то в большом сосуде приложенная сила увеличится пропорционально разнице размеров. Устройство подчиняется правилу: выигрыш в силе равен проигрышу в расстоянии.

Блез Паскаль придумал работу гидропресса, но назвал его «машиной для увеличения силы». Ранее выгода от такой машины казалась мизерной, но теперь инженеры использовали наработки Паскаля в облегчении работы.

Функции гидравлического пресса

  1. Прессовка.
  2. Штамповка.
  3. Выдавливание.
  4. Правка и сборка.
  5. Утилизация.

От функции гидравлического пресса зависит его конструкция.

Виды цилиндров гидропресса

  • Дифференциально-плунжерные: применимы, когда через активный поршень проходит игла или другой элемент системы.
  • Поршневые: используются, если масло выступает рабочей жидкостью.
  • Обратного хода: если гидропресс имеет неподвижный корпус и цилиндр располагается снизу.

Типы гидравлических прессов

Согласно Общероссийскому классификатору основных фондов, гидравлический пресс относится к группе № 5. Сюда же входят все металлообрабатывающие кузнечно-прессовые станки и молоты.

Классификация по типу расположения цилиндров:

  • горизонтальные;
  • вертикальные.

Классификация по типу работ:

  • штамповочные;
  • гибочные;
  • ковочные;
  • для фланцевания и бортования.

Классификация по типу станины:

  • колонные;
  • стоечные.

Классификация по типу исполнения:

  • С закрытой рамой – в раме есть отверстия для фиксации пресса на столе; используется для гибки, правки, выпрессовки/запрессовки.
  • С открытой рамой – для обработки деталей нестандартной формы и неудобной конструкции; выполняет аналогичные операции.
  • Универсальные – обладают полным набором функций; гидронасос можно использовать вручную.
  • Выпрессовщики – применяются для монтажа/демонтажа, выпрессовки/запрессовки. Небольшие размеры позволяют использовать его чаще в любых условиях.

Современные прессы не обходятся без ЧПУ. Задав режим работы и выбрав давление, можно забыть о постоянном контроле станка – этим займётся микрокомпьютер.

Как пользоваться гидравлическим прессом?

Каждый гидропресс имеет конструктивные особенности, поэтому производитель продаёт станок вместе с детальной инструкцией по эксплуатации гидравлического пресса. Но даже прочитав её, желающий поработать на нём не будет допущен, ведь нужно знать не только инструкцию, но и общие правила по охране труда с гидропрессами. Вот некоторые из них:

  1. Работать за гидропрессом могут только лица, прошедшие инструктаж и медосмотр.
  2. Нельзя работать на гидравлическом прессе без спецодежды.
  3. Всегда нужно следить за возможной утечкой жидкости.
  4. Не держать руки у рабочей зоны.
  5. По окончанию работы закрыть клапан и протереть инструмент.

Более детальное руководство можно прочесть в охране труда по работе с гидравлическими прессами.

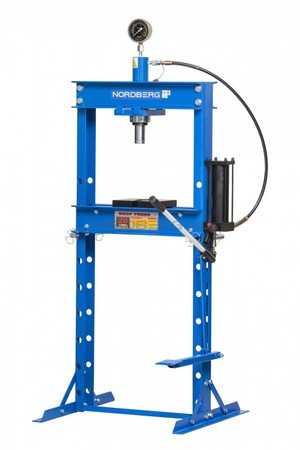

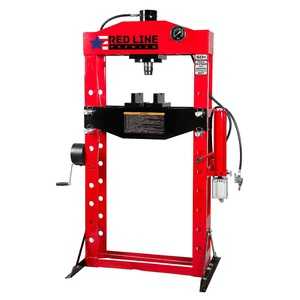

Вертикальные гидропрессы с ручным приводом

Наиболее распространённый вид гидравлических прессов. Внешне это двухстоечная установка с ручным или ножным приводом. Имеется рабочая поверхность и манометр для контроля за давлением. Относится к классу вертикальных.

Часто используется на СТО для легковых автомобилей, так как его усилия приблизительно в 20 тонн вполне хватит для подъёма даже немаленькой машины.

Настольные прессы

Настольные гидропрессы – одни из самых компактных. Конструкция не ютится на полу, но вкручивается в стол или верстак. Если в помещении недостаток пространства, то настольный пресс идеально подойдёт. Максимальное усилие – 15 тонн, и этого не всегда достаточно. Из-за компактности такой пресс не может работать с габаритными деталями.

Электрогидравлические прессы

Основа конструкции – электрический двигатель. Развивающееся усилие – от 50-и тонн и выше. Для производственных предприятий и СТО для обслуживания крупногабаритных авто незаменим. Электропривод повышает скорость выполнения работ и исключает приложение какого-либо физического усилия в процесс.

Пневмогидравлический пресс

Пневмогидравлические прессы имеют ряд преимуществ, которые заставляют предприятия заменять свои старые установки на пневмогидравлические.

  • Надёжность.
  • Экономичность.
  • Простота в обслуживании.
  • Работа от сжатого воздуха.
  • Работа в ручном режиме.
  • Можно использовать на опасном производстве.

Примечание: в систему пневмогидравлического пресса должен попадать только чистый сжатый воздух.

На что опереться при выборе гидропресса?

Обилие моделей и производителей позволяет подобрать гидропресс под особые рабочие потребности. Лучше, если характеристики агрегата будут немного лучше, чем требуется. Плюс, необходимо обратить внимание на допустимый срок эксплуатации.

Важные технические характеристики

  • Размер изделий, с которым придётся работать.
  • Сила развиваемого давления.

От этих показателей зависит дальнейший выбор. К примеру, настольный 10-тонный пресс не подойдёт для грузового автосервиса, а маленькая мастерская в гараже не нуждается в 100-тонном аппарате.

В технической спецификации указывается усилие гидропресса. Поняв, с какими деталями придётся работать, можно подобрать оптимальную установку с учётом стандартной градации:

  • легковые и грузовые авто – до 45-и тонн;

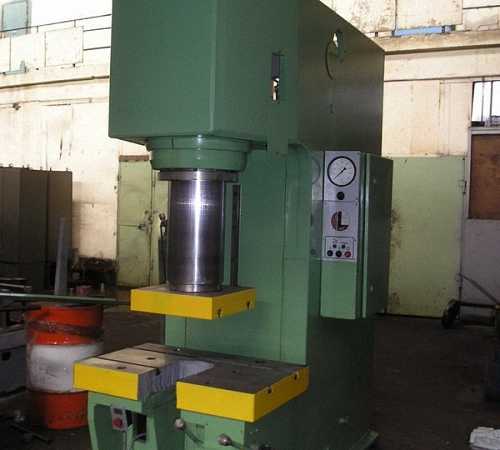

  • промышленные предприятия: от 75-и тонн и выше, в зависимости от материала для работы.

Обратите внимание на показатели высоты/ширины гидропресса и хода рабочего поршня. От этого зависит, насколько габаритная деталь поддастся гидропрессу.

Особенности гидропрессов, на которые стоит обратить внимание

  • Автоматический возврат штока. Ускоряет рабочий процесс и повышает удобство.
  • Хромированный шок. Увеличивает срок эксплуатации гидропресса, защищая его от коррозии.
  • Предохранительный клапан. Обезопасит работу пресса за счёт стравливания избыточного давления в системе. Превышение нагрузки чревато серьёзными последствиями.
  • Надежность станины. Прочный материал – только 50% надёжности конструкции. Важно, чтобы все швы были аккуратно заделаны, иначе усилие пресса со временем сломает каркас.

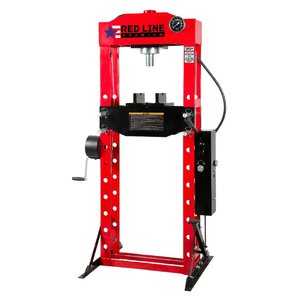

  • Лебёдочный механизм. Нужен для регулирования рабочего стола при работе с массивными элементами.
  • Перемещение стола и цилиндра. Мобильность отдельных деталей гидропресса повышает удобство работы с нестандартными размерами.
  • Качество манометра. Оценить усилие, оказываемое на деталь, можно только с помощью манометра, поэтому проследите, чтобы он показывал точные данные и был изготовлен из надёжных материалов. Лучше остановиться на глицериновом манометре, который подавляет вибрацию.

Заблуждения при работе с гидропрессами

Сложилось мнение, что гидропрессам не нужны предохранительные элементы. Это не так, потому что перепады давления в системе могут произойти даже из-за банальной смены погоды. Если цилиндры изготовлены из некачественного металла, реагирующего на небольшие скачки температур, то жидкость может быстро нагреться. Не заметив этого, рабочий запустит гидропресс на максимум, спровоцировав не просто поломку, а опасность для себя.

Выбирая гидравлический пресс, необходимо учесть не только нынешние потребности, но и будущие, ведь потом не захочется приобретать новую установку.

Где купить гидравлический пресс от производителя?

Стерлитамакский станкостроительный завод уже долгое время поставляет нам качественные гидравлические прессы собственного производства. Вес товар сертифицирован и проверен рабочими ООО «СТК»

Какому гидропрессу отдать предпочтение?

Руки мастера всегда должны быть свободными, чтобы контролировать ситуацию, поэтому, если выбор пал на механический гидропресс, то среди прочих акцентируйте внимание на педальной установке. И пока нога будет управлять прессом, руки смогут корректировать деталь.

Охрана труда при работе с гидравлическими прессами.pdf

stankorgk.ru

Что такое гидравлический пресс? — журнал "Рутвет"

Гидравлический пресс представляет собой машину, состоящую из двух цилиндров, сообщающихся между собой. Один цилиндр больше другого. У каждого цилиндра имеется поршень. Площадь первого поршня меньше площади второго поршня. Цилиндры заполнены жидким маслом. При отсутствии нагрузки жидкость в сообщающихся цилиндрах находится на одном уровне. Сто лет, зная закон Паскаля, изобретатели пытались создать гидравлическую машину. Но ничего не получалось из-за отсутствия герметичности: вода проходила между стенками цилиндра и поршня, и никакого усилия не получалось. Лишь в конце 18 века английский изобретатель Брама и его помощник Модели создали гидравлический пресс. Модели нашел способ, как добиться герметичности. Он придумал самоуплотняющийся воротничок (манжету). В 1797 году Брама, используя манжету Модели, построил первый гидравлический пресс. Принцип работы гидравлического пресса: F1 и F2 — силы, действующие на поршни, S1 и S2 — площади поршней. При давлении снизу на поршень S1 с силой F1, поршень S2 давит вверх с силой F2. По закону Паскаля происходит равномерное распространение давления во все стороны. P=F1/S1 — это давление, действующее на поршень S1. По закону Паскаля такое же давление действует на поршень S2. Значит сила, действующая на поршень S2 равна: F2=РS2 , а Р=F1/S1 , значит F2=F1(S2/S1). Из равенства следует, что F2/F1=S2/S1. При приложении малой силы, получается большая сила. Эта сила будет больше на столько, насколько площадь поршня S2 больше площади поршня S1. Выигрыш в силе равен 10000Н/1Н. Если S1=5 кв.см и на него действует F1=1Н, то на поршень S2=50000 кв.см . действует F1=10000Н. Таким образом, с помощью гидравлической машины можно малой силой уравновесить большую силу. Изначально гидравлический пресс использовался для отжима масел из семян и пакетирования сена. В 19 и 20 веке гидравлические прессы были усовершенствованы и получили более широкое применение. Их стали использовать для листовой и объемной штамповки, ковки слитков, выдавливания труб и профилей, гибки и правки. С помощью гидравлических прессов изготавливают пластмассовые и резиновые изделия, плиты из древесной стружки, фанеру, пакетируют и брикетируют отходы, покрывают кабели металлической оболочкой и т.д.

www.rutvet.ru

ГИДРАВЛИЧЕСКИЙ ПРЕСС - это... Что такое ГИДРАВЛИЧЕСКИЙ ПРЕСС?


ГИДРАВЛИЧЕСКИЙ ПРЕСС

машина, которая позволяет, прилагая в одном месте малое усилие, получать в другом месте большое усилие. Состоит из двух с сообщающихся цилиндров (с поршнями) разного диаметра, заполненных водой, маслом или другой подходящей жидкостью. По законам гидростатики давление (сила, действующая на единицу площади) в любом месте покоящейся жидкости (или газа) одинаково по всем направлениям и одинаково передается по всему объему. Это - закон Паскаля, названный по имени французского философа и ученого Б.Паскаля. Если к малому поршню приложить силу F1, то давление в жидкости увеличится на величину F1/A1, где A1 - площадь малого поршня. Это давление передастся большому поршню, а следовательно: F1/A1 = F2/A2, откуда F2 = (A2/A1) F1. Если площадь A2 намного больше площади A1, то сила F2 будет намного больше силы F1. Таков принцип действия гидравлического пресса, широко применяемого в технике. Следует иметь в виду, что работа, совершаемая силой F1, должна быть (в пренебрежении трением) равна работе, совершаемой против силы F2. Если через s обозначить перемещение поршня, то это можно записать в виде F1s1 = F2s2, откуда s2 = (F1/F2) s1, т.е. перемещение большого поршня гораздо меньше, чем малого.

ГИДРАВЛИЧЕСКИЙ ПРЕСС, принцип действия.
ЛИТЕРАТУРА
Башта Т.М. и др. Гидравлика, гидромашины и гидроприводы. М., 1982

Энциклопедия Кольера. — Открытое общество. 2000.

  • ГИДРАВЛИЧЕСКИЙ ТАРАН
  • ГОЛОГРАФИЯ

Смотреть что такое "ГИДРАВЛИЧЕСКИЙ ПРЕСС" в других словарях:

  • ГИДРАВЛИЧЕСКИЙ ПРЕСС — греч. франц. Пресс, приводимый в действие водою. Объяснение 25000 иностранных слов, вошедших в употребление в русский язык, с означением их корней. Михельсон А.Д., 1865. ГИДРАВЛИЧЕСКИЙ ПРЕСС механизм для произведения сильного давления,… …   Словарь иностранных слов русского языка

  • ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина, передающая усилие (прессование) через жидкость (воду, глицерин, масло и пр.). Основное действие Г. п. состоит в след.: в подпоршневое пространство цилиндра нагнетается под давлением жидкость, к рая действует на поршень (плунжер) и… …   Технический железнодорожный словарь

  • Гидравлический пресс — Гидравлический пресс: устройство, спроектированное или предназначенное для передачи энергии посредством линейного перемещения между инструментами гидравлическим способом для изменения формы или состояния (например, штамповки или формовки) металла …   Официальная терминология

  • гидравлический пресс — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN hydraulic bailer …   Справочник технического переводчика

  • Гидравлический пресс —         машина для обработки материалов давлением, приводимая в действие жидкостью, находящейся под высоким давлением. Впервые Г. п. были применены в конце 18 начале 19 вв. для пакетирования сена, выдавливания виноградного сока, отжима масла и… …   Большая советская энциклопедия

  • ГИДРАВЛИЧЕСКИЙ ПРЕСС — машина статич. действия, в к рой энергоносителем является жидкость, находящаяся под давлением 20 100 МПа. На Г. п. осуществляют ковку, штамповку, прессование. Их также используют для брикетирования стружки, уплотнения материалов и т. п. См. рис.… …   Большой энциклопедический политехнический словарь

  • Гидравлический пресс — Гидравлическое увеличение силы …   Википедия

  • гидравлический пресс — пресс, приводимый в действие жидкостью, находящейся под высоким давлением. Гидравлический пресс был изобретён в 1795 г. Впервые применён для пакетирования сена, выдавливания виноградного сока, отжима масла. С сер. 19 в. широко применяется в… …   Энциклопедия техники

  • Гидравлический пресс — Hydraulic press Гидравлический пресс. Пресс, в котором гидростатическое давление используется для того, чтобы приводить в действие и управлять плунжером. Гидравлический пресс используют для ковки в открытых и закрытых штампах. (Источник: «Металлы …   Словарь металлургических терминов

  • ГИДРАВЛИЧЕСКИЙ ПРЕСС — механизм, состоящий из цилиндра с подвижным поршнем (1) и неподвижной площадкой (2), поршневого насоса (3), соединенного с резервуаром (4) с жидкостью (вода, масло), и рычажного механизма (5), приводящего насос в действие от руки или двигателя.… …   Сельскохозяйственный словарь-справочник

dic.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
