Пресс кривошипный механический КД2126 (КД2326) ус. 40т.

Пресс кривошипный механический КД2126

Пресс кривошипный КД2126 (КД2326) открытый простого действия усилием 40 тн. предназначен для холодной штамповки листового металла, а именно: пробивки отверстий, гибки, вытяжки, вырубки.

Пресс имеет уникальные функции для быстрого и качественного выполнения всевозможных операций с листовым металлом, соответствует всем стандартам качества, принятым во всем мире. Применение такого новейшего пресса в производстве исключает необходимость в привлечении большого количества квалифицированных рабочих.

    Особенности конструкции кривошипного пресса КД2126 (КД2326)

  • Чугунная литая станина коробчатой формы;
  • Муфта-тормоз имеет жесткую блокировку;
  • Уравновешиватели ползуна предотвращают произвольное опускание ползуна в аварийных ситуациях;
  • Предохранитель;
  • Устройство для вывода оборудования из распора;
  • Система смазки;
  • Электроблокировка в КД2126 предназначена для безопасного обслуживания;
  • Бесконтактное безопасное управление.

Преимуществами

пресса КД2126 (КД2326) является простая система управления, пониженный уровень шума и надежность в эксплуатации.

Оборудование обладает небольшой массой и сравнительно малыми габаритами, благодаря чему станок можно размещать даже в небольших производственных помещениях, что позволяет активно использовать его в различных областях современного производства.

Технические характеристики КД2126 (КД2326):

Основные параметры



Номинальное усилие пресса,  (т)

40

Наибольший ход ползуна (штока), мм

10..80

Частота ходов ползуна непрерывных, 1/мин

100

Частота ходов ползуна одиночных от кнопки, 1/мин

50

Размеры стола, мм

400 х 600

Размеры отверстия в столе, мм

200 х 300

Диаметр отверстия в столе, мм

250

Наибольшее расстояние между столом и ползуном в его нижнем положении - закрытая высота пресса, мм

340

Расстояние от оси штока до станины (вылет), мм

220

Величина регулировки расстояния между столом и ползуном, мм

65

Расстояние между стойками станины в свету, мм

290

Толщина подштамповой плиты, мм

65

Размеры нижней поверхности ползуна, мм

285 х 350

Максимальный ход выталкивателя в ползуне, мм

60

Высота стола над уровнем пола, мм

835

Электрооборудование:



Количество электродвигателей

1

Электродвигатель главного привода, кВт

4,7

Габариты и масса пресса:



Габариты пресса (длина ширина высота), мм

1270 х 1350 х 2420

Масса пресса, кг

3260



Базовая комплектация прессов КД2126 (КД2326):

  • Пресс в сборе
  • Пневматическая муфта-тормоз (установлена на пресс)
  • Автоматическая система смазки (установлена на пресс)
  • Электрический шкаф управления, комплект ЗИП
  • Педаль управления
  • Технический паспорт КД2126 или КД2326
  • Руководство по эксплуатации
  • Сертификат соответствия





Дополнительные услуги: Пусконаладочные работы, шеф-монтаж.

Продукция сертифицирована. Гарантийный срок - от 12 месяцев. Отгрузка во все регионы РФ и Ближнего Зарубежья. Оформление таможенных документов.

sil-mash.ru

горячештамповочные, настольные, механические, ручные, двойного действия, одностоечные, коленные, шатунные и другие

Кривошипный пресс купить стоит в том случае, если существует производственная необходимость в штамповке разнообразных деталей. Рассматривая кривошипно-шатунный пресс с точки зрения конструкции, стоит отметить, что в качестве его рабочей части выступает штамп, который состоит из:

  • пуансона – подвижная часть;
  • матрицы – неподвижная часть.

Принцип работы кривошипного пресса

Пресс кривошипный оснащается электроприводом, необходимым для сообщения карданному валу вращения: именно оно впоследствии и преобразуется в возвратно-поступательное движение ползуна.

Пресс механический кривошипный может выполнять работу как в режиме одиночного хода, при которым происходит регулярное отключение муфты, так и в автоматическом.

Область использования

Наиболее простые модели, например, кривошипный одностоечный пресс используется для вырубки и гибки, а также неглубокой вытяжки металла.

Пресс кривошипный (25 тонн) в ряде случаев оборудуется системой для подачи заготовок. Впрочем, оснащен пресс кривошипный (160 тонн) может быть и системой удаления отходов.

Сравнительный анализ показал, что кривошипный пресс (100 тонн) превосходит по степени своей производительности гидравлический молот в 1,5-3 раза. В дополнение к этому, пресс кривошипный (100т) обеспечивает более высокое качество конечного продукта.

Качественное обслуживание и ремонт – залог долговечности оборудования

Вполне логично, что прессы, впрочем, как и любое другое оборудование, в результате активной эксплуатации или износа могут сломаться. И в том случае, если замечена неисправность в работе оборудования, ремонт кривошипных прессов можно доверять исключительно профессионалам.

Приобрести подходящий кривошипный пресс, цена на который будет оптимальной, можно в компании «Русстанко». Мы предлагаем вниманию обширный ассортимент продукции, а в каталоге представлены:

  • пресс кривошипный на 40 тонн;
  • пресс кривошипный на 63 т;
  • кривошипный пресс на 16 тонн и некоторые другие модели оборудования.

www.russtanko.ru

Кривошипный пресс наклоняемый J23-40 (тонн)


Кривошипный пресс наклоняемый J23-40 с открытой задней частью.

МодельJ23-40
Номинальное Усилие400KN
Номинальный ход при пресовании4мм
Ход ползуна80мм
Ходов в минуту50/мин
Максимальная высота инструмента230мм
Регулируемая высота инструмента45мм
Расстояние от центра ползуна до рамы220мм
Толщина рамы70мм
Расстояние между стойками330мм
Размеры стола390×630мм
Размеры отверстия в столеØ155мм
Размер нижнего ползуна210×250мм
Размер отверстия ручкиØ50×70мм
Мощность главного двигателя4KW
Габаритные размеры1600×1100×2250мм
Общий вес2960кг

Применение:
1. Подходит для различных процессов холодной штамповки: вырубка, штамповка, литье, гибка, протяжка и растяжение и т.д.

2. Широко используется в: электронике, инструментальном и измерительном производстве, аппаратных средствах, при производстве игрушек, транспортных средств, машин, сельскохозяйственной техники и в других отраслях промышленности.

Технические и конструкционные особенности:
1. Литая рама обеспечивает стабильную работу.
2. Наклоняемая рама из чугуна, облегчает легкое удаление деталей после штамповки.
3. Жесткая конструкция, простая структура.
4. Использование Фрикционного тормоза. Ограничитель защищает пресс от перегрузок.
5. Удобное горизонтальное расположение коленчатого вала позволяет легко обслуживать его.

Отличительные особенности:
1. Простая и надежная конструкция, отличная гибкость при работе, прост в обслуживании и эксплуатации.
2. Экономичный пресс.

Стандартный комплект:
1 шт. блок безопасности
1 шт. специальный ключ
4 шт. прижимных болта
1 шт. ножная педаль
1 шт. Руководство по эксплуатации
1 шт. упаковочный лист
1 шт. сертификат соответсвия

Стоимость оборудования:
Кривошипный пресс наклоняемый J23-40 с открытой задней частью.  По запросу.

В стоимость входит: Доставка до склада заказчика(Цена указана с учётом доставки по Минску), оплата таможенных пошлин, НДС, ввод оборудования в эксплуатацию.

Страна Производитель : ( Китай )

Срок готовности к отгрузке: 80 Календарных дней.
Гарантия: 12 месяцев.

Это стандартные параметры, они могут быть изменены по желанию заказчика!

diand.by

Кривошипные прессы с различным усилием



Кувандыкский завод «Долина» осуществляет проектирование, производство и поставку оборудования различного назначения. Техника предприятия эксплуатируется рядом крупных государственных и частных компаний. Модели прессов механических кривошипных представленные в продаже, отличается высоким ресурсом основных узлов и рассчитаны на эксплуатацию в интенсивном режиме. Используя комплектующие, прошедшие тщательную проверку, завод «Долина» в состоянии предоставить восемнадцатимесячную гарантию на всю продукцию.

Описание, особенности и применение прессов для холодной штамповки

Оборудование представляет собой одну из наиболее востребованных промышленностью разновидностей станков. Несмотря на сравнительно высокую цену, кривошипные прессы широко распространены благодаря обширным функциональным возможностям. Оборудование позволяет выполнять листовую и объемную штамповку пластичных материалов (главным образом, стали и других металлов). Важными преимуществами кривошипных прессов являются уникальные характеристики, дающие возможность с высокой скоростью изготавливать сложные детали, практически не нуждающиеся в чистовой обработке.

Основным рабочим органом станка является высокопрочный штамп, именно его конфигурация определяет форму будущего изделия. Штамп состоит из двух частей, одна из которых является подвижной и прикреплена к ползуну, а другая неподвижно зафиксирована на столе. Процесс формирования изделия осуществляется за единственный рабочий ход шатуна кривошипного станка для холодной штамповки. Перемещение привода осуществляется посредством электродвигателя, создающего инерционную силу на валу. Пресс кривошипный штамповочный способен работать как в полностью автоматическом режиме, так и в режиме одиночного хода, когда отключение муфты происходит после каждого рабочего цикла.

При выборе станка с подходящими характеристиками следует ориентироваться на габариты, толщину и тип обрабатываемых заготовок. Также рекомендуется обратить внимание на скорость и точность штамповки. У нас можно купить модели кривошипных прессов, которые могут иметь от одного до трех ползунов; количество данных элементов определяет сложность вытяжки, выполняемой оборудованием.

Завод «Долина»: продажа кривошипных станков на оптимальных условиях

В каталоге предприятия представлены станки трех основных разновидностей. Пресса механические кривошипные различаются конструкцией (которая может быть наклоняемой либо ненаклоняемой, отрытой или закрытой), размерами стола, развиваемым усилием. Сотрудники предприятия готовы обстоятельно рассказать об особенностях каждой модели, а также помочь определиться с наиболее подходящей модификацией.

Менеджеры компании помогут купить подходящий кривошипный пресс по приемлемой цене, а также организуют перевозку оборудования в пределах РФ и стран СНГ. Доставка осуществляется проверенными ТК. По желанию заказчика, сотрудники завода «Долина» выполнят монтаж штамповочного пресса и пусконаладочные работы.

Информационный буклет про автоматическую линию на базе кривошипных прессов. Скачать бесплатно.PDF

Полезные статьи:

Ножницы листовые кривошипные для листа толщиной 25мм и шириной 3150 мм

Высокопроизводительное оборудование – комбинированные пресс-ножницы

Различие кривошипных прессов КД

Купить кривошипный пресс

Основные характеристики ножниц кривошипных

Особенности современного производства кривошипных прессов

Как добиться высокой производительности на заводе с помощью кривошипных прессов?

Современное применение кривошипных прессов

Автоматические комплексы на базе кривошипных прессов от производителя

Преимущества кривошипных ножниц производства Кувандыкского завода КПО "Долина"

Область применения и преимущества кривошипных ножниц

Кривошипный пресс КД 2128

Кривошипно-шатунный пресс

Паспорт кривошипного пресса

Описание прессов КД 2128 и КД 2126

Особенности работы пресса КД 2126

Пресс кривошипный: устройство и характеристики

Различие кривошипных прессов КД, КЕ, КА

ao-dolina.com

Габариты, масса, кривошипных прессов. Паспорт кривошипного пресса

Технический паспорт является обязательным документом для любого пресса, который применяется в металлургической промышленности. Кривошипный пресс любой конструкции имеет заводской номер, модификацию, массу, год выпуска, габариты, высоту над уровнем пола и другие параметры. Чтобы приступить к долгосрочной эксплуатации заводского станка, необходимо тщательно изучить схему пресса и его технические характеристики. Это позволит получить ответы на интересующие вопросы.

Например, такой параметр, как номинальное усилие кривошипного пресса, указывает на то, при каком максимальном усилии может работать пресс без риска поломки. Во время нагрузки на допускаемое усилие значительно влияет положение ползуна. Еще один важный параметр — длина хода ползуна. Он обозначает то расстояние, которое преодолевает ползун во время поворота на 180 градусов от мертвой точки. Число хода ползуна равно числу оборотов, совершаемых за одну минуту коленным валом. Данный параметр напрямую зависит от частоты вращения электрического привода и его передаточного отношения. Число ходов также отвечает за производительность, которую легко рассчитать по имеющимся в паспорте данным.

Закрытой высотой считается максимальное расстояние от нижней поверхности до стола при условии максимального хода в нижнем положении. Узнать размер ползуна и стола также можно в техническом паспорте. Срок службы кривошипного пресса при условии его правильной эксплуатации может быть очень длительным. На начальном этапе, ознакомившись с габаритами пресса, Вы сможете оценить его фактическую производительность.

При обработке металлов методом формообразования можно одновременно достичь эффективности и экономичности. Для решения подобных задач штамповочный кривошипный пресс является идеальным устройством. С его помощью Вы сможете автоматизировать производство, что приведет к улучшению качества продукции и сокращению сроков изготовления. Кривошипно-коленный пресс подходит для выполнения таких операций, как чеканка, штамповка, калибровка.

ao-dolina.com

КД2122 Пресс однокривошипный простого действия открытый ненаклоняемый схемы, описание, характеристики

Сведения о производителе однокривошипного пресса КД2122

Разработчик однокривошипного пресса КД2122 — Азовское специальное конструкторское бюро кузнечно-прессового оборудования и автоматических линий, СКБ Ко.

Пресс КД2122 производился с 1984 года на нескольких заводах:

  • Сальский завод кузнечно-прессового оборудования, г Сальск
  • Кувандыкский завод КПО Долина, г. Кувандык
  • Астраханский машиностроительный завод КПО АКМА, г. Астрахань
  • Ленинаканский завод КПО г. Ленинакан (Гюмри)
  • Ужно Уральский механический завод ЮУМЗ, г. Кувандык. Адрес сайта: http://www.oooyumz.ru
  • Оренбургский завод прессовых машин ОЗМП, г. Оренбург. Адрес сайта: http://ozkpm.ru
  • Орский Станкостроительный Завод, г. Орск. Адрес сайта: http://orskstanzavod.ru
  • Куйбышевский Механический Завод, г. Тольятти. Адрес сайта: http://ooo-kmz.com
  • Машиностроительное Предприятие ПромСтройМаш, г. Оренбург. Адрес сайта: https://stanki-zavod.ru

Станки, выпускаемые Сальским заводом кузнечно-прессового оборудования

  • КД2122 - пресс однокривошипный простого действия открытый 160 кН
  • КД2124 - пресс однокривошипный простого действия открытый 250 кН
  • КД2126 - пресс однокривошипный простого действия открытый 400 кН
  • КД2128 - пресс однокривошипный простого действия открытый 630 кН
  • КД2322 - пресс однокривошипный простого действия наклоняемый 160 кН
  • КД2324 - пресс однокривошипный простого действия наклоняемый 250 кН
  • КД2326 - пресс однокривошипный простого действия наклоняемый 250 кН

Обозначение кривошипных прессов

Значения первых двух цифр в обозначениях кривошипных прессов:
  • К14 - пресс открытый (С - типа), однокривошипный, простого действия, одностоечный, с подвижным столом
  • К21 - пресс открытый (С - типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом
  • К23 - пресс открытый (С - типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом, наклоняемый

  • К30, К31 - пресс открытый (С - типа), двухкривошипный, простого действия

  • К25..К27 - пресс закрытый (Н - типа), однокривошипный, простого действия
  • К55 - пресс закрытый (Н - типа), однокривошипный, двойного действия
  • К35..К37 - пресс закрытый (Н - типа), двухкривошипный, простого действия
  • К60..К65 - пресс закрытый (Н - типа), двухкривошипный, двойного действия
  • К40..К45 - пресс закрытый (Н - типа), четырехкривошипный, простого действия
  • К70..К75 - пресс закрытый (Н - типа), четырехкривошипный, двойного действия

  • К19 - пресс дыропробивной
  • К01 - пресс координатно-револьверный
  • И13 - пресс листогибочный

За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.


Значения основного параметра (номинальное усилие пресса) в обозначениях прессов:

Таблица 1. Обозначение основного параметра пресса

Обозн. прессаУсилие пресса, кНОбозн. прессаУсилие пресса, кНОбозн. прессаУсилие пресса, кНОбозн. прессаУсилие пресса, кН
1425 кН20100 кН301000 кН4010000 кН
1531,5 кН21125 кН311250 кН4112500 кН
1640 кН22160 кН321600 кН4216000 кН
1863 кН23200 кН332000 кН4320000 кН
24250 кН342500 кН4425000 кН
25315 кН353150 кН4531500 кН
26400 кН364000 кН4640000 кН
28630 кН386300 кН4863000 кН

Пример обозначения механических прессов:

  • КД1424, КД1426, КД1428 - прессы однокривошипные простого действия открытые двухстоечные ненаклоняемые с передвижным столом и рогом
  • КД2120, КД2122, КД2126, КД2128 - прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом ненаклоняемые
  • КД2320, КД2322, КД2324, КД2326, КД2328 - прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом наклоняемые
  • КД2122 - 160 кН, пресс однокривошипный открытый (С - типа), простого действия
  • КД2124 - 250 кН, пресс однокривошипный открытый (С - типа), простого действия
  • КД2126 - 400 кН, пресс однокривошипный открытый (С - типа), простого действия
  • КД2128 - 630 кН, пресс однокривошипный открытый (С - типа), простого действия
  • К2130 - 1000 кН, пресс однокривошипный открытый (С - типа), простого действия

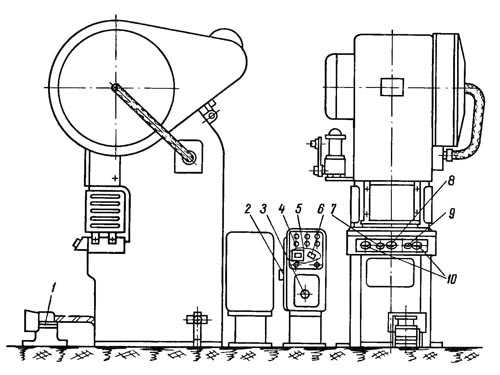

КД2122 Пресс однокривошипный простого действия открытый ненаклоняемый. Назначение, область применения

Пресс однокривошипный простого действия открытый ненаклоняемый КД2122 усилием 16 тонн предназначен для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и т.д., в том числе в составе автоматизированных комплексов.

Пресс применяется на предприятиях различных отраслей промышленности, в цехах и на участках холодной листовой штамповки. Находит широкое применение при любом типе производства: мелкосерийном, серийном, массовом.

Пресс КД2122 имеет возможность функционировать в двух режимах:

  1. Режим Одиночный ход - тормозная муфта обеспечивает остановку ползуна в верхней мертвой точке (ВМТ) после каждого рабочего хода;
  2. Режим Непрерывные ходы - тормозная муфта включается и ползун совершает ходы непрерывно. Отключение муфты-тормоза кнопкой "Стоп непрерывных ходов".

Режим «Одиночный ход» используется при штамповке отдельных заготовок с ручной загрузкой-выгрузкой. При штамповке полосы или деталей из листа применяют педальное управление, но загрузка-выгрузка остается ручной.

В непрерывном режиме пресс работает с макимальной для него производительностью. В этом случае применяется автоматизация загрузки-выгрузки деталей с помощью револьверных, валиковых, ролико-клиновых, клещевых и других видов подач.

Расчет усилий, необходимых для выполнения холодноштамповочных операций, рекомендуется производить, руководствуясь приведенной в паспорте пресса номограммой "усилие - ход" и справочниками по холодной листовой штамповке.

Величину допускаемых усилий на ползуне, в зависимости от угла поворота кривошипа, следует выбирать из графика допускаемых усилий на ползуне, помещенного в паспорте пресса.

Размеры штампуемого изделия на прессе определяются размерами штампового пространства, величиной хода ползуна и допускаемыми усилиями на ползуне.

Прессы, оборудованные автоматическими подачами могут использоваться в автоматических и поточных линиях.

Пресс состоит из следующих основных узлов:

  • Станина
  • Привод
  • Муфта-тормоз
  • Вал эксцентриковый
  • Ползун
  • Уравновешиватель ползуна
  • Воздухораспределитель

Станина прессов литая чугунная коробчатой формы, подвергнута старению для снятия внутренних напряжений, воспринимает все усилия, возникающие при штамповке.

Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая. Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая; в механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку.

Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.

Пневматические уравновешиватели ползуна установлены на пресс для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек).

Пресс оборудован центральной системой смазки основных пар трения.

Межштамповое пространство регулируется величиной хода ползуна.

Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением обеспечивает надежную остановку ползуна в ВМТ; вмонтирована в маховик. Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа.

Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.

Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.

Прессы оснащены пневмосдувателем, возможна установка пневмоподушки. Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.

Дополнительное оборудование к прессу, предлагаемое производителем:

  • Валковая подача
  • Клещевая подача
  • Правильное устройство
  • Разматывающее и наматывающее устройство
  • Ножницы для резки отходов
  • Электрический шкаф, оснащенный системой автоматического управления

Прессы однокривошипные открытые простого действия усилием 10-63 тс выполнены по следующим ГОСТам

  • ГОСТ 7600-66 на "Общие технические условия"
  • ГОСТ 94-08-60 - на основные параметры и размеры
  • ГОСТ 9226-69 - на места крепления штампов
  • ГОСТ 154-74-70 - на нормы точности

Для привода рабочих органов пресса используется:

  • очищенный сжатый воздух давлением не менее 0,5 МПа
  • переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)

Габаритные размеры рабочего пространства пресса КД2122

Габаритные размеры рабочего пространства пресса КД2122


Эскизы крепления инструмента пресса КД2122

Эскизы крепления инструмента на однокривошипном прессе КД2122


Общий вид однокривошипного пресса КД2122

Фото однокривошипного пресса КД2122


Общий вид однокривошипного пресса КД2122

Фото однокривошипного пресса КД2122


Расположение органов управления однокривошипным ненаклоняемым прессом КД2122

Расположение органов управления прессом КД2122

Перечень органов управления однокривошипным ненаклоняемым прессом КД2122

  1. педаль
  2. вводный выключатель
  3. переключатель режимов работы
  4. замок цепи управления
  5. световая сигнализация
  6. выключатель местного освещения
  7. кнопка "Пуск электродвигателя
  8. кнопка "Общий стоп"
  9. кнопка "Стоп автоработы"
  10. кнопка "Ход ползуна" (двурукое включение)

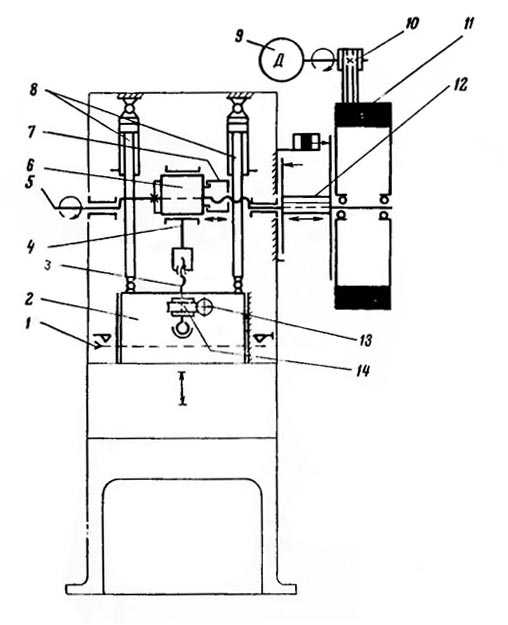

Кинематическая схема ненаклоняемого пресса КД2122

Кинематическая схема однокривошипного пресса КД2122

  1. планка выталкивателя;
  2. ползун;
  3. регулировочный винт;
  4. шатун;
  5. вал эксцентриковый;
  6. втулка эксцентриковая;
  7. гайка;
  8. уравновешиватель;
  9. электродвигатель;
  10. шкив;
  11. маховик;
  12. муфта-тормоз;

* У прессов 100..250 Н (10..25 тс) отсутствуют червячные пары 13, 14, 15, 16, 17.

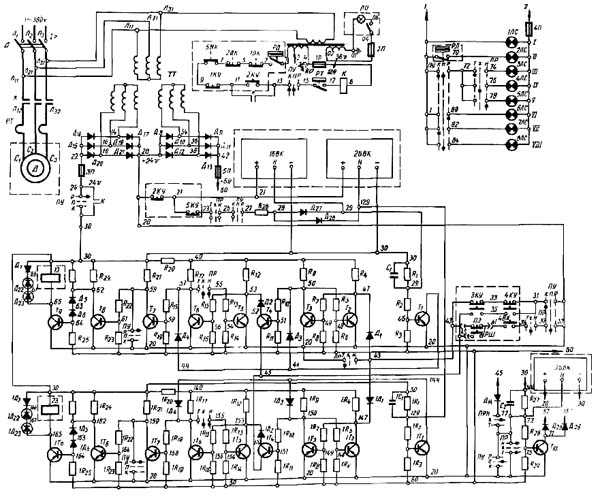

Схема электрическая однокривошипного пресса КД2122

Кинематическая схема однокривошипного пресса КД2122

Схема электрическая однокривошипного пресса КД2122. Смотреть в увеличенном масштабе


КД2122 Пресс кривошипный простого действия открытый ненаклоняемый. Видеоролик.

Технические характеристики пресса КД2122 и КД2124

Наименование параметраКД2122КД2124
Основные параметры
Номинальное усилие пресса, кН (т)160250
Наибольший ход ползуна (штока), мм5..555..65
Размеры стола, мм280 х 420340 х 500
Размеры отверстия в столе, мм140 х 21017 х 250
Диаметр отверстия в столе, мм180210
Наибольшее расстояние между столом и ползуном в его нижнем положении - закрытая высота пресса, мм220250
Расстояние от оси штока до станины (вылет), мм160190
Частота ходов ползуна непрерывных, 1/мин120120
Частота ходов ползуна одиночных от кнопки, 1/мин5550
Величина регулировки расстояния между столом и ползуном, мм4555
Расстояние между стойками станины в свету, мм200240
Толщина подштамповой плиты, мм4050
Размеры нижней поверхности ползуна, мм190 х 220225 х 280
Максимальный ход выталкивателя в ползуне, мм4030
Высота стола над уровнем пола, мм760820
Тип муфты тормозаУА3135УА3138
Электрооборудование
Количество электродвигателей11
Электродвигатель главного привода, кВт2,02,7
Габариты и масса пресса
Габариты пресса (длина ширина высота), мм990 х 1085 х 18751170 х 1191 х 2110
Масса пресса, кг13252100

Связанные ссылки. Дополнительная информация

Каталог справочник механических прессов

Паспорта и руководства по эксплуатации металлорежущих станков

Справочник деревообрабатывающих станков

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

Кривошипные прессы С-образной формы| Станкопарк

​Кривошипные прессы: технические характеристики

Регулировка хода, мм

Число ходов в минуту

Диаметр отверстия в ползуне, мм

Максимальный рабочий диапазон шатуна, мм

Размеры ползуна, мм

Размеры стола, мм

Диаметр отверстия в столе, мм

Расстояние между центром стола и станиной, мм

Расстояние между столом и ползуном, мм

Расстояние между плитой и ползуном, мм

Давление воздуха, бар

Максимальный размер пресс-формы, мм

Управляющее напряжение, В

Предохранительная система

Механический диск

​Система смазки

​Централизованная ручная

Высота пресса, мм

Глубина пресса, мм

Ширина пресса, мм

Мощность двигателя, кВт

Скорость вр. двигателя, об/мин

Стальная цельносварная

Стандартная комплектация​ кривошипного пресса

  • PLC контроллер с дисплеем;
  • Стальная жесткая рама;
  • Ножная педаль;
  • Столы с Т-образными пазами;
  • Электрический счетчик ходов с регулировкой.
  • Централизованная система смазки ручная

​Дополнительная комплектация

  • Световой защитный барьер;
  • Стол и шток под заказ;
  • Центральная система смазки с таймером

Регулировка хода, мм

Число ходов в минуту

Диаметр отверстия в ползуне, мм

Максимальный рабочий диапазон шатуна, мм

Размеры ползуна, мм

Размеры стола, мм

Диаметр отверстия в столе, мм

Расстояние между центром стола и станиной, мм

Расстояние между столом и ползуном, мм

Расстояние между плитой и ползуном, мм

Управляющее напряжение, В

Высота пресса, мм

Глубина пресса, мм

Ширина пресса, мм

Мощность двигателя, кВт

Скорость вр. двигателя, об/мин

stankopark.by

Отправить ответ

avatar
  Подписаться
Уведомление о
