Пресса гидравлические своими руками – виды, устройство, чертежи, полезные советы

alexxlab | 16.09.2020 | 0 | Вопросы и ответы

Содержание

изготовление своими руками из автомобильного домкрата

Различные ремонтные работы в своей домашней мастерской и гараже зачастую требуют воздействия на обрабатываемые детали и механизмы методом прессования. В связи с этим, применение гидравлического пресса в домашнем хозяйстве становится не только желательной операцией, но порой и просто незаменимой.

Изготовленный пресс для гаража считается самым функциональным устройством, имеющим меньшую стоимость, по сравнению с образцами промышленного производства. При этом в руках настоящего мастера такое приспособление может ненамного уступать по техническим характеристикам аналогам заводского производства.

Гидравлический пресс, изготовленный самостоятельно, в условиях домашней мастерской может применяться: для штамповки деталей из пластика, металла и резины; для выполнения запрессовки втулок в амортизаторы автомобиля; для проведения работ с различного вида подшипниками (установка и удаление вкладышей), а также многих других видов работ.

Устройство и принцип действия

Пресс гидравлический — это устройство, предназначенное обработки заготовок и деталей методом воздействия на них высоким давлением. Работает такое пресс-устройство за счёт создания давления жидкости на основные несущие элементы конструкции.

Большинство гидравлических устройств, по своей конструктивной особенности, предусматривают размещение рабочего цилиндра в вертикальной плоскости, но есть и модели, в которых рабочий цилиндр имеет горизонтальное расположение.

Основным действующим элементом самодельного гидравлического оборудования является обыкновенный автомобильный домкрат. В принцип действия домкрата заложен основной закон гидродинамики (закон Паскаля), согласно которому давление жидкости, возникающее в гидросистеме замкнутого типа, распределяется равномерно во всех направлениях. Это значит, что если две различные ёмкости (цилиндры) объединить в одну рабочую систему и в меньшей создать определённое давление жидкости, то в большом цилиндре тоже возникнет высокое давление. Причём усилие, приложенное на малый цилиндр, увеличивается в большом сосуде пропорционально разнице объёмов цилиндров.

Большое разнообразие сфер применения и функций этого оборудования создаёт многие его модификации. Так, в торговой сети можно приобрести настольный гидравлический пресс, напольный пресс, мини-пресс, ручное устройство, оборудование с манометром и без него.

Варианты применения пресса

Довольно широкое распространение получило применение гидравлического пресса в домашней мастерской или гараже. Использовать такое приспособление, отличающееся сравнительно небольшими габаритами, можно как для проведения ремонтных работ автомобиля, так и для выполнения других хозяйственных работ.

С помощью этого компактного устройства легко можно выполнить выемку сальников и подшипников, а также запрессовку новых деталей на их место. Помимо ремонтных работ, пресс можно применять для изгиба металлических деталей и заготовок, создания необходимого давления при склеивании разнородных поверхностей, выдавливания сока и масла, брикетировании отходов.

Прессовочное оборудование промышленного изготовления имеет сравнительно высокую цену, поэтому приобрести его может не каждый желающий. Поэтому домашние умельцы стараются изготовить самодельный пресс из домкрата, при этом затратив лишь средства на приобретение необходимых материалов. Особенностью устройства такого приспособления является полная адаптация его для решения необходимой задачи с конкретной заготовкой или деталью. Сделанный пресс прекрасно впишется в функциональный интерьер любого гаража или мастерской.

Как сделать пресс своими руками

Наличие высоких требований к техническим характеристикам самодельного пресса из домкрата не считается обязательным. Для производства домашних работ вполне достаточно, чтобы устройство развивало усилие в 10−20 тонн и было способно выполнить возложенную на него функцию.

Независимо от характера изготовления пресса, он должен полностью соответствовать ряду параметров, предъявляемых к изделию:

  • Общая масса всего оборудования.
  • Размеры устройства.
  • Величина хода рабочего поршня.
  • Возможность установки в пресс манометра.
  • Характеристики опорной станины действующего изделия.

В гидравлических прессах давление в основном цилиндре чаще всего создаётся с помощью гидравлического ручного насоса

, который может располагаться как отдельно от него, так и встраиваться в конструкцию. Решение о расположении насоса зависит от конструктивной особенности оборудования. Применение домкрата считается самым целесообразным решением, так как в нём уже имеется ручной встроенный насос.

Прежде, чем приступить к разработке чертежа будущего изделия, необходимо продумать по какой схеме оно будет работать. Существует в основном два варианта:

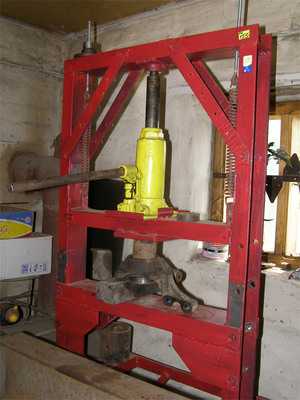

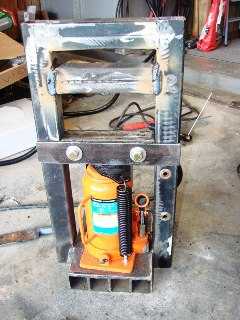

  • Домкрат располагается в нижней части пресса, а давление на заготовку осуществляться вверх.
  • Закрепляется домкрат в верхней части оборудования, что соответственно приведёт к давлению на заготовку вниз.

Чаще всего за основу применяется схема, когда домкрат расположен в нижней части пресса. Такая схема применяется и на оборудовании, сделанном в заводских условиях. Использование второй схемы в основном находит применение при необходимости выпрессовывания втулок или подшипников из отдельных механизмов или узлов.

Изготовление станины

Несущим основанием любого оборудования такого типа является станина. Этому устройству уделяется особое внимание при разработке и изготовлении всей системы прессовочного изделия. Конструктивно она представляет раму, внутри которой располагается домкрат с рабочими пластинами, передающими давление на металлическую заготовку.

Рама должна обладать надёжной прочностью, так как все её части будут испытывать нагрузку в нескольких направлениях. Чтобы избежать преждевременной поломки всей конструкции, все детали несущего основания рассчитываются с большим запасом прочности элементов.

Нижняя часть станины отвечает ещё и за хорошую устойчивость оборудования. Поэтому при расчёте ширины рамы нужно учитывать не только размеры заготовок, но и величину всех составных частей будущей конструкции.

Высота внутреннего проёма рамы определяется из общей высоты следующих элементов:

  • Домкрата, который планируется установить на оборудование.
  • Величины свободного хода штока.
  • Общей толщину обрабатываемой детали и рабочего органа пресса.

Самостоятельно изготовленное устройство будет намного проще в эксплуатации, если сделать возможность регулировки свободного хода штока домкрата, что существенно может влиять на допустимую высоту обрабатываемой детали. Для этого нужно:

  • Расположить в верхней части каркаса рамы дополнительную плиту, свободно перемещающуюся по направляющим за счёт привода винтового типа со штурвалом. Таким образом можно легко изменять просвет для размещения детали внутри конструкции в довольно широком пределе.
  • А также изготовление съёмного упора, который используется как передвижная платформа. Закреплять положение такой платформы внутри рамы можно при помощи болтового соединения, для чего в раме просверливаются отверстия с необходимым шагом. Шаг такого крепления не должен превышать размера свободного хода штока домкрата.
  • Возможно также изготовление металлических сменных вставок, разной толщины.
  • В некоторых конструкциях используется одновременное применение различных способов.

Рабочая часть

После проведения всех подготовительных работ и обдумывания чертежа вашей будущей конструкции можно перейти к изготовлению пресса. Первым делом — нарезаем весь материал по размеру, указанному на чертеже.

Далее, для изготовления основания пресса сваривают между собой квадратные трубы, которые нарезали заранее, и на образовавшийся прямоугольник наваривается листовой металлический материал. Затем свариваются между собой верхняя часть рамы и боковые стойки. При этом обязательно нужно контролировать наличие прямого угла между деталями конструкции. После чего вся конструкция приваривается к основанию, и можно считать, что рама готова.

Изготовление платформы подвижного типа будет являться следующим этапом устройства оборудования. Для этого желательно применение прямоугольной или квадратной трубы либо швеллера. В центре платформы приваривается кусок трубы, который будет являться гнездом для головки штока домкрата. Направляющие изготавливаются из двух стальных полос, длина которых соответствует ширине рамы по внешнему контуру.

Полосы можно прикрепить болтовым соединением к боковым сторонам подвижной платформы, предварительно установив их во внутренней стороне рамы. Эту же схему применяют и при устройстве съёмного упора, но в направляющих сверлятся отверстия симметрично стойкам рамки для укрепления на необходимой высоте.

Полный процесс изготовления пресса заканчивается установкой оттягивающих пружин и самого давящего устройства. Такое оборудование очень удобно, так как имеет возможность в любое время использовать домкрат автомобиля по прямому назначению.Как видим, наличие небольшого количества инструментов (сварочный аппарат, электроды, болгарка, шлифовальная машинка) и простых расходных материалов способно в умелых руках стать необходимым приспособлением для проведения различных работ в домашнем хозяйстве.

tokar.guru

Самодельные прессы из домкрата своими руками — как сделать гидравлику?

Домашний уют

Самодельный пресс из домкрата. Пресс своими руками

9 марта 2015

Гидравлический пресс представляет собой приспособление, использующееся в целях получения давления высокого уровня. Чаще всего он применяется для придания другой формы различного рода материалам, для подъема либо же переноса тяжелых грузов, сжатия каких-то веществ, вытеснения большого количества жидкостей и так далее.

Устройство и действие гидравлического пресса

Пресс из домкрата, своими руками созданный, так же, как и промышленный, получил широчайшее применение в области обработки металла для штампования, ковки, выгибания, выдавливания профилей и труб, прессовки, брикетирования сырья, пакетирования различного рода материалов, промышленного изготовления изделий из пластика, резины и древесной стружки.

На сегодняшний день прессами гидравлического действия пользуются на любом промышленном предприятии, но и в быту ему тоже находят широкое применение.

Принцип его работы основан на применении нескольких законов гидростатики. Практическое использование данного учения позволяет, прилагая незначительное усилие в одном месте, получить большой КПД в другом.

Конструкция приспособления основывается на двух соединенных между собой цилиндрах с поршнями, отличающихся диаметрально. Внутри этих цилиндров находится вода, масло или же другая жидкость, позволяющая использовать силу законов гидростатики в действии. Сегодня на пресс своими руками рабочий цилиндр чаще всего устанавливают в вертикальном, реже — в горизонтальном положении.

Инструкция по сборке гидравлического пресса своими руками с фото и видео

Для разных сфер применения и типов выполняемых задач приспособление может справляться с нагрузками от нескольких десятков до нескольких тысяч тонн.

Как сделать пресс из домкрата

Благодаря умелым рукам наших самоучек сегодня мы имеем большое количество различных изобретений, позволяющих обеспечить выполнение непростых задач. Одним из таких приспособлений является гидравлический пресс из домкрата, изготовить который вполне реально своими силами, не тратясь на приобретение готового аппарата.

Вы можете использовать его для решения разных проблем, например, таких как спрессовка отходов после обработки металла. С помощью этого устройства можно деформировать разного рода заготовки, делать отверстия в необходимых местах. Так как гидравлический пресс — самодельный, в качестве мастерской вполне подойдет гараж.

Видео по теме

Необходимые инструменты

Сделать самодельный пресс из домкрата достаточно просто. Для этого вам необходим всего лишь сварочный аппарат со сварочными электродами, а также шлифовальный аппарат для металла. Кроме того, понадобится металлический профиль в достаточном количестве, который будет использован в качестве основного сырья для создания пресса.

Чтобы получить необходимое давление, подаваемое к рабочему цилиндру, необходимо использовать насос гидравлического либо же ручного действия. Самым подходящим в данном случае вариантом является гидравлический домкрат бутылочного типа со встроенным насосом ручного действия. Также обратите внимание на то, что правильное положение для выпускаемых домкратов, предусмотренное разработчиками, исключительно вертикальное. Использование устройства выдвижным штоком вниз не допускается.

Для использования в домашних условиях вам понадобится самодельный пресс из домкрата, способный выдерживать нагрузки в 10-20 тонн. Далее обратите внимание на другие не менее важные характеристики, такие как его габариты, вес, рабочий ход поршня и параметры станины. Чтобы получить необходимое давление внутри цилиндра, обычно используют гидравлический либо ручной насос.

Самодельный пресс из домкрата: основа

Базой будет опорная платформа, способная выдерживать необходимую нагрузку.

Основание нужно сделать как можно более прочным, так как давление прилагается пропорционально рабочим узлам. Рассчитывайте необходимую прочность так, чтобы станина была способна выдержать приходящуюся на нее нагрузку с запасом, так как работающий пресс самодельный будет стремиться разорвать рамную конструкцию.

Ширину рамного проема подбирайте в зависимости от размеров подготовленных к обработке материалов. Учитывайте тот факт, что этот показатель не может быть меньше суммарных размеров составляющих оборудования вашего пресса. Высота вычисляется на основании габаритов используемого домкрата, требуемой величины свободной амплитуды штока, высоты рабочего стола и ожидаемой высоты предназначенных для обработки объектов.

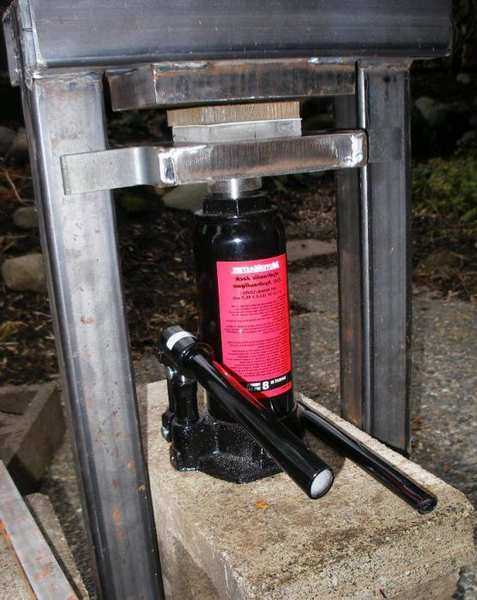

Домкрат необходимо установить на основание, при этом в качестве упора для деталей будет использоваться верх самой рамной конструкции. Усилие, подаваемое штоком на обрабатываемый объект, должно передаваться от подвижного рабочего стола. Он монтируется сверху на рамную конструкцию домкрата. По станине должно быть обеспечено его свободное перемещение вверх и вниз.

Получить необходимую прочность вы можете, изготовив несколько ребер жесткости. Возьмите профиль квадратной либо прямоугольной формы 50х40/50х50мм. Если у вас нет изделия необходимых размеров, разрежьте большой лист в соответствии с требуемыми параметрами. Необходимо приложить профили один к другому боковыми частями и сварить их швы вверху и внизу. Это даст необходимую жесткость основания.

Чтобы сделать гидравлический самодельный пресс из домкрата устойчивым, вы должны приварить к уже изготовленной конструкции стальную пластину толщиной от 8 до 12 мм и размером 200х250 мм. По каждой стороне на домкрат устанавливаются две оттягивающие пружины — одним концом к рабочему столу, а другим — к основанию станины. Они крепятся специально для сжатия домкрата в исходное положение. Пружины должны иметь соответствующие размеры и жесткость.

Изготовление упора для устройства гидравлического действия

Пресс из домкрата, своими руками изготавливаемый, должен иметь упор, для изготовления которого используется тот же материал, который применялся при сваривании стоек. В длину заготовку сделайте такой же, как ширина опорной конструкции. Готовые изделия свариваем между собой и привариваем к опорной конструкции. Во время выполнения всех работ применяйте приспособления, позволяющие соблюдать перпендикулярность свариваемых заготовок. Приварите один к другому два металлических уголка размером 40х40 мм произвольной длины (30-50 см) под 90 градусов. Далее свариваемые заготовки складываются вместе и фиксируются при помощи сварочного аппарата.

Итак, нам удалось соблюсти требуемый угол соединения. Можете добавить к получившемуся угольнику прижимные приспособления, которые будут препятствовать изменению угла приваривания при воздействии температуры.

Как и зачем делать упорный элемент съемным

Другой важный элемент, который имеет пресс, своими руками созданный, — съемный упор, который сможет передвигаться по направляющим и передавать давление на составляющую. Чтобы его сделать, вам нужно заготовить металлические отрезки приблизительно по 10 миллиметров в толщину. По длине заготовки сделайте чуть меньше получившегося расстояния между двумя стойками. Элементы свариваем с обеих сторон.

Быстрая замена упора

Чтобы обеспечить возможность срочной замены данного элемента при возникновении необходимости и для её закрепления при перемещении на стойках аппарата, в изготовленном блоке нужно сделать два сквозных отверстия.

Далее отпилите два металлических листа на 100 мм длиннее, чем изготовленная конструкция. В пластинах вам нужно также просверлить по паре сквозных отверстий. Для того чтобы установить блок на рамную часть домкрата, подберите два болта вместе с гайками и шайбами, и соедините пластины таким способом, чтобы они находились с обеих сторон стоек.

Способы регулирования рабочей амплитуды штока

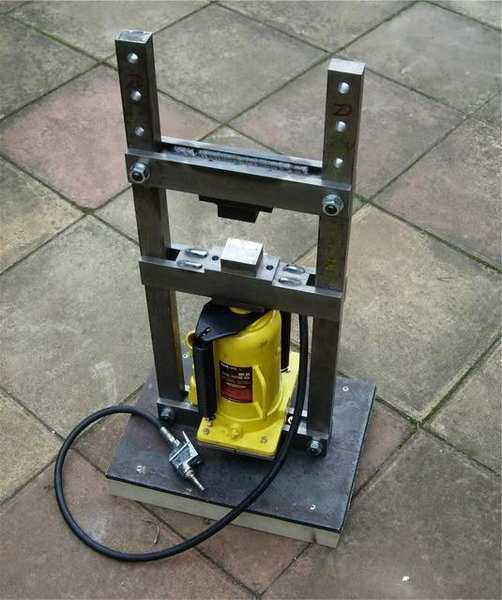

Чтобы изменить рабочую амплитуду штока, вы можете воспользоваться способами, приведенными ниже:

  • В верхней части рамы установите винтовой привод, который будет отвечать за свободный ход штока.
  • Предусмотрите возможность использования заменяемых подкладок из металлического профиля.

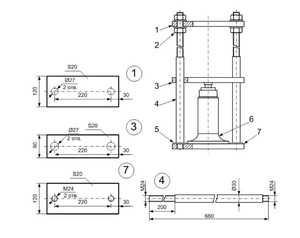

Не так уж сложно сделать пресс из домкрата. Чертежи устройства представлены ниже.

Как снизить рабочую амплитуду поршня

Если вам нужно сократить рабочую амплитуду поршня, поставьте отдельно промежуточный металлический профиль квадратной формы. Заготовка должна быть такой же ширины, как и промежуток между стоек. Приварите профиль на необходимом расстоянии. Данная хитрость позволит снизить рабочую длину.

Домашний уют
Самодельные лодки из фанеры. Лодка своими руками: чертежи

Многие предпочитают иметь личное плавсредство. Так как фирменные довольно много стоят, отличным выходом могут стать самодельные лодки из фанеры.

Домашний уют
Тренажер для пресса своими руками. Домашние самодельные тренажеры, чертежи

Вряд ли нужно лишний раз говорить о том, что здоровый образ жизни — это хорошо. Многие из нас имеют сидячую работу, которая способствует ухудшению осанки и внешнего вида в целом, а времени на фитнес нет. Тем не менее,…

Домашний уют
Умывальник из пластиковых бутылок своими руками. Самодельный уличный умывальник

На даче или в походе умывальник – просто необходимая вещь. Время от времени возникает необходимость вымыть руки, умыться, ополоснуть посуду или яблочко. Обустройство стационарного «помывочного пункта&raquo…

Автомобили
Как сделать из "Урала" чоппер своими руками

Чопперы изначально были вариантами, которые переделывали для уличных гонок. Однако позже их стали выпускать серийно и они превратились в отдельный тип мотоциклетного транспорта.Первые из них появились еще в три…

Автомобили
Самодельный дизельный мотоцикл. Дизельный мотоцикл своими руками

Конструкцию мотоцикла и дизельного мотора изобретали практически в одно и то же время. Однако эти устройства прошли отдельными путями эволюции. Мало кто мог предположить, что когда-то данные конструкции будут работать…

Дом и семья
Как сделать из "Лего" конфетницу своими руками?

"Лего" – это известный детский конструктор. С его помощью можно делать все, что угодно, включая корабли и дома, пожарные службы и автомобили. Однако если проявить немного фантазии, то из этих ярких и мобильных б…

Домашний уют
Бани из СИП-панелей своими руками

Сегодня все чаще в нашей стране можно встретить жилые здания и бани из СИП-панелей. Используемый при их строительстве материал состоит из трех стр

kuhnileona.ru

Гидравлический пресс своими руками

Такой пресс можно изготовить собственными руками. Для этого вам понадобится: сварочный аппарат, сварочные электроды, слесарная ножовка или угольная машина для шлифовки с отрезным диском по металлу, толстостенный профиль из стали, гидравлический домкрат.

Далее мы рассмотрим, как сделать гидравлический пресс своими руками, а именно:

  1. платформу пресса;
  2. упор и вертикальные стойки;
  3. съемный упор;
  4. настроить гидравлический пресс своими руками.

Платформа гидравлического пресса своими руками

Опорная платформа домкрата - первый узел гидравлического пресса. Получаемое давление пропорционально к верхним узлам и основанию. Основание должно быть особенно прочным, для этого нужно приготовить пару ребер, жесткость которых такая же, как у основы. Для этого понадобится квадратный или прямоугольный профиль величиной 40 на 50 мм или 50 на 50 мм, 4 детали длиной от 250 до 300 мм. После этого нужно уложить их боковыми стенками друг к другу, проварить сварочным аппаратом стыковочные швы вверху и внизу. Это увеличит жесткость основанию пресса. Чтобы повысить устойчивость домкрата. Необходимо приварить к основанию стальную пластину толщиной от 8 до 12 мм, размером 250 на 200 мм.

Упор пресса и вертикальные стойки собственноручно

Для производства упора стоек гидравлического пресса своими руками нужно отпилить 2 детали необходимой длины из толстой прямоугольной или квадратной трубы из стали. Для вычисления длины трубы нужно уточнить по инструкции к домкрату величину самого большего хода работающего штока и добавить данному размеру высоту опорной платформы и домкрата. Упор изготовляется так же из толстой стальной трубы. Упор и стойки нужно соединить вместе сварочным аппаратом. Получаем П-образную конструкцию, которую следует приварить к основанию.

Все детали должны быть соединены перпендикулярно. Для этого необходимо приварить на лист толщиной 1 см два стальных уголка 40 на 40 мм под углом 90°. Соединимые детали нужно уложить в это приспособление и сварить, это поможет достигнуть им нужный угол. Для удобства в этот угольник можно добавить дополнительные прижимные приспособления, которые зафиксируют соединенные детали и будут препятствовать повреждению угла соединения во время сварки из-за изменения температуры в металле.

Съемный упор гидравлического пресса своими руками

Следующий этап этой в конструкции – изготовление съемного упора. Этот элемент способен передвигаться по направляющим, передавать давление на обрабатываемую деталь от рабочего штока, который располагается в центре. Чтобы изготовить эту деталь нужно приготовить два отрезка стальных полосок, толщина которых составляет примерно 10 мм. Длину полос нужно сделать чуть-чуть меньше промежутка между стойками. Эти детали тоже нужно соединить с обоих сторон в нескольких местах.

Чтоб можно быстро заменить эту деталь, нужно просверлить 2 сквозных отверстия, затем опилить 2 пластины. Длина пластин должна быть на 10 см больше размера блока. В них так же необходимо просверлить по 2 отверстия. Чтобы установить блок на раму гидра пресса нужно подобрать два длинных болта с гайками и шайбами, и соединить с двух сторон от стоек данные пластины с блоком.

Настройка самодельного гидравлического пресса

Если появилась необходимость уменьшить свободный ход поршня домкрата, можно уменьшить расстояние между вышней балкой устройства и упором, который перемещается. Для этого нужно установит еще один переходный квадратный профиль. Чтобы соорудить его нужно отпилить отрезок стального профиля, квадратной формы. Его длина должна равняться расстоянию между стойками. Затем следует присоединить его на одинаковом расстоянии сварным швом. Это на много уменьшит рабочее расстояние гидравлического пресса.

Чтоб уменьшить движение рабочего штока домкрата еще больше можно использовать дополнительные вставки, которые нужно изготовить из стального профиля или из маленьких сменных наковален.



Примерно так должно выглядеть в результате это приспособление.

proektabc.ru

Как своими руками изготовить гаражный механический гидравлический пресс

Гидравлический пресс — это многоцелевое, универсальное в использовании оборудование, которое может с успехом использоваться в подсобной работе, при выполнении ремонта автомобиля, в строительстве и отделке. Такие прессы можно как приобрести в специализированных магазинах, так и изготовить их самостоятельно. Последнее не представляет особой сложности, поэтому при наличии качественной схемы станка каждому из нас вполне по силам выполнить простейший пресс для домашней мастерской.

Содержание материала

Описание конструкции и принцип работы

Подобное оборудование предназначается для обработки заготовок и деталей путем воздействия на такие предметы высокого давления. Используемые сегодня прессы работают за счет давления жидкости, которая нагнетается при помощи специального электромотора или вручную за счёт специальной конструкции такой техники.

В настоящее время в продаже можно найти различные разновидности гидропрессов, в которых рабочий цилиндр располагается вертикально или горизонтально. Предлагаемые сегодня модели такого оборудования для гаража могут отличаться своим рабочим давлением, а также рядом других характеристик.

Также рекомендуем прочитать:

Принцип работы гидропресса основывается на законе Паскаля. То есть тут используется две рабочих камеры-цилиндра, которые отличаются друг от друга своим объемом. За счёт перетекания жидкости из одного цилиндра в другой создается высокое давление, которое передаётся на поршень и используемый рабочий инструмент. В будущем такой рабочий инструмент оказывает давление на обрабатываемую деталь. Конструкция гидравлики у такого оборудования чрезвычайно проста, соответственно, она отличается надежностью, долговечностью и легкостью в эксплуатации.

Гидравлический пресс для домашней мастерской — это довольно простое и универсальное в использовании оборудование, которое может применяться для следующих видов работ:

  • Запрессовки различных предметов.
  • Выдавливание профиля.
  • Выгибание.
  • Ковка.
  • Штамповка.

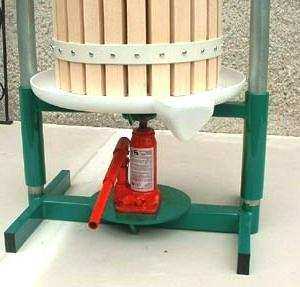

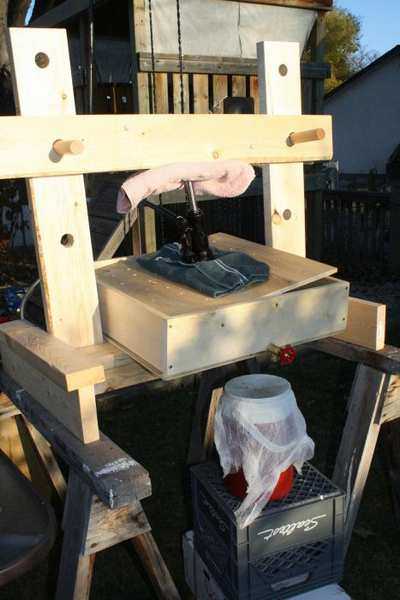

  • Для переработки винограда и другой ягоды.

Возможности по использованию в домашних условиях

Если изначально гидравлические прессы применялись лишь в промышленности и для изготовления различных металлических деталей, то сегодня всё чаще такое компактное гаражное оборудование используется в бытовых целях.

Так, самодельный гидравлический пресс можно использовать в автомастерской для ремонта автомобилей. При помощи этого компактного оборудования можно с легкостью выполнять выпрессовку сайлентблоков или подшипников, осуществлять гибку металла, склеивать поверхности, пакетировать отходы для выдавливания из них жидкостей и масла.

Если промышленные прессы с электроприводом имеют высокую стоимость и для большинства обычных домовладельцев попросту недоступны, то сделать самодельный домашний винтовой или механический пресс не составит какого-либо труда, при этом затраты на такую работу будут минимальны. Предлагаем вам подробную инструкцию самостоятельного выполнения гидравлического пресса, который будет одновременно функционален, надежен и долговечен. Изготовить такой гидравлический ручной пресс своими руками сможет каждый из нас.

Выполняем самодельный пресс из домкрата своими руками

Выполненные своими руками прессы необязательно должны обладать выдающимися техническими характеристиками, поэтому будет достаточно усилия такого оборудования в 20 тонн. В каждом конкретном случае показатели усилия выполненного самостоятельно пресса будут зависеть от того, какие работы планируется выполнять с помощью такой техники. Пресс своими руками из домкрата, чертежи которого можно с лёгкостью найти в интернете, может использоваться для ремонта автомобиля или изготовления различных металлических деталей.

При выборе той или иной схемы выполнения такого пресса вам необходимо учитывать следующее:

  • Характеристики используемой станины.
  • Наличие манометра.
  • Длина хода поршня.
  • Масса оборудования и его размеры.

В самодельных моделях давление жидкости в рабочем цилиндре обеспечивается за счёт ручного гидронасоса, который может как располагаться отдельно, так и быть встроенным в конструкцию выполненного своими руками пресса. Проще всего самостоятельно выполнить гидропресс бутылочного типа из автомобильного домкрата, в который уже встроен гидронасос, позволяющий обеспечить необходимое давление в рабочем цилиндре.

Перед тем как приступать непосредственно к выбору используемых материалов и схеме выполнения пресса, вам необходимо определиться с тем, для каких целей будет использоваться такое оборудование. Если вам необходим аппарат для выпрессовки подшипников или же для работы с тонким металлом, то вполне достаточно будет простейшей схемы изготовления гидравлического пресса из домкрата с использованием минимума дополнительных элементов.

Наибольшее распространение сегодня получили варианты таких самостоятельно изготовленных прессов, в которых самодельный домкрат может находиться в нижней или верхней части конструкции, соответственно, движение рабочего цилиндра осуществляется вверх или вниз. Можем порекомендовать выбирать за основу схему с верхним расположением цилиндров, что позволяет существенно упростить оборудование, а в будущем его использование не будет представлять какой-либо сложности.

Изготавливаем несущую станину

Основой самодельного пресса станет несущая станина, которая представляет собой прочную раму. К такой несущей станине крепится домкрат и рабочий инструмент. В процессе эксплуатации техники на станину будет приходиться повышенная нагрузка, поэтому правильности ее выполнения следует уделить максимум внимания.

Если вы выполняете самодельный пресс по чертежу, найденному в интернете, то несущую раму следует делать исключительно по имеющимся размерам, что позволит обеспечить прочность конструкции. Соединение элементов рамы и съемника может выполняться при помощи специальных дюбелей анкеров или сваркой.

Нижнюю часть рамы необходимо выполнять таким образом, чтобы она обеспечивала необходимую устойчивость всей конструкции пресса. При этом внутреннюю часть проема следует делать с учетом габаритов используемого домкрата и планки, на которой крепится рабочий цилиндр. Все детали должны быть правильно подогнаны друг к другу, и тогда отсутствие зазоров позволит обеспечить правильную передачу мощности давления от домкрата непосредственно на обрабатываемые детали.

Выбираем и дорабатываем используемый домкрат

Для изготовления гидравлического домашнего пресса рекомендуется использовать автомобильные домкраты стаканного типа. Необходимо лишь правильно подобрать модель такого домкрата, который будет выдавать необходимое вам усилие. В продаже вы с легкостью сможете найти недорогие устройства, которые способны обеспечить давление в 20 тонн и более.

Основной сложностью при использовании автомобильных домкратов стаканного типа являются проблемы в работе подобных устройств в перевернутом положении. Логично было бы закрепить стационарно домкрат на верхней балке и использовать в качестве опоры нижнюю балку крепления. Однако в данном случае потребуется доработать гидравлический механизм.

  • Первый вариант выполняемой переделки домкрата — это использование дополнительных расширительных бачков с гидравлической жидкостью. Необходимо будет лишь использовать резьбовые штуцеры и качественный кислородный шланг, что, в свою очередь, гарантирует полную герметичность такого соединения.
  • Второй вариант доработки домкрата подразумевает его оправку и полное слитие масла. Затем вручную прокачивают плунжер, убирают верхнюю прижимную гайку, для чего ее зажимают в тисках и прокручивают домкрат. Далее вам необходимо будет снять верхний стакан, который в естественном положении заполнен жидкостью лишь наполовину, что и приводит к проблемам при работе в перевернутом положении. Необходимо полностью заполнить стакан гидравлической жидкостью, для чего внутри плотно запрессовывают трубку, длина которой достигает высоты стакана.

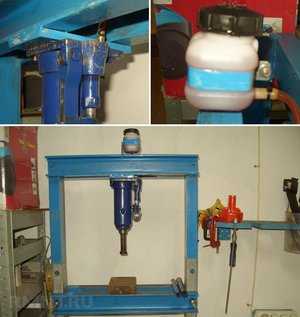

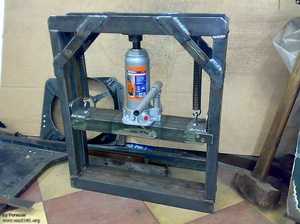

Доработанный домкрат крепится к центру верхней балки опорной конструкции в перевернутом положении. Для такого крепления рекомендуем использовать болты М8 и М10. Выполненный крепеж сможет с легкостью выдержать вес домкрата и незначительное усилие, которое возникает в начале движения рабочего цилиндра.

Выполняем прижимные колодки

Имеющийся шток домкрата не столь удобен в работе, поэтому рекомендуется дополнительно выполнять прижимные колодки, что позволит существенно упростить обработку крупногабаритных металлических деталей.

Простейшие прижимные колодки можно выполнить из коротких полнотелых чушек. В них сверлятся глухие отверстия для фиксации резьбы к конструкции пресса. Также прижимные колодки можно изготовить из металлических заготовок толщиной в 1—2 сантиметра. К рабочему штоку домкрата такие прижимные колодки могут крепиться резьбой или сваркой.

Переставная опорная балка

Классическая конструкция самодельного гидропресса подразумевает меньшее сечение нижней балки, причём она выполняется переставной, что позволяет с легкостью выполнять обработку различных по своим размерам металлических деталей. Опорный стол для балки можно выполнить из двух швеллеров, установленных рёбрами наружу.

Саму нижнюю опорную балку лучше всего фиксировать к станине при помощи стальных массивных пальцев. В вертикальных швеллерах рамы делают несколько параллельных круглых просечек, которые располагаются на разной высоте. В последующем в такие просечки вставляются пальцы и фиксируют неподвижно балку на стойках.

Выполняем возвратный механизм

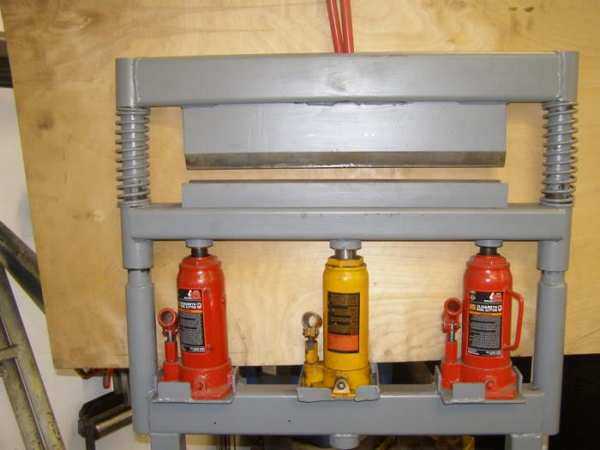

Вам останется лишь выполнить возвратный механизм, что позволит автоматически возвращать верхнюю балку в исходное положение. Такой возвратный механизм в самодельном прессе выполняется пружинным, для чего рекомендуем использовать пружины от доводчика дверей. В зависимости от размеров выполненной самостоятельно конструкции число пружин может колебаться от 4 до 6. Если же вы используете мощный возвратный механизм от уличных ворот, то можно обойтись двумя пружинами.

Пружинный возвратный механизм может крепиться к штоку домкрата или же к приваренным на балке прочным металлическим крючкам. При этом располагать пружины строго вертикально не требуется, необходимо лишь опытным путём рассчитать, какой по своей мощности возвратный механизм вам потребуется для поднятия верхней балки.

Гидравлический пресс — это универсальное в использовании оборудование, которое можно с легкостью изготовить самостоятельно. Вам лишь потребуется использовать автомобильный домкрат, найти в сети интернет качественную схему выполнения такого инструмента и по имеющимся расчётам схемы выполнить такую конструкцию, которая прослужит вам в течение многих лет.
