Ультразвуковой контроль сварных соединений

Ультразвуковой контроль - действительно один из самых распространённый вид неразрушающего контроля. Первые попытки провести ультразвуковой контроль относятся ещё к 1930 году. И только в 1950 году ультразвуковой контроль качества сварных соединений приобрёл повсеместное использование, потеснив другие методы. Для некоторых объектов контроля стал обязательным видом проверки качества сварки.

Суть ультразвукового контроля заключается в том, что в контролируемое изделие излучают ультразвуковые колебания, а изделие, в свою очередь, принимает и отражает их. Этот процесс происходит благодаря применению приборов ультразвукового контроля. В дальнейшем происходит анализ данных, определяется наличие дефектов, а также примерный размер, форма (объёмный или плоскостной), вид (протяжённый или точечный) и глубина залегания дефекта.

В зависимости от типа проверяемого изделия имеется достаточно большой выбор средств, позволяющих осуществить ультразвуковой неразрушающий контроль.

Основные методы ультразвукового контроля:

  • теневой
  • зеркальный
  • дельта-метод
  • эхо-метод
  • зеркально-теневой

В основном принято совершать ультразвуковой контроль труб в диапазоне волн от 0,5 МГц до 10 МГц. Но в некоторых случаях можно допустить частоту ультразвуковой волны и до 20 МГц, что делает поиск дефектов более точный и детальный.

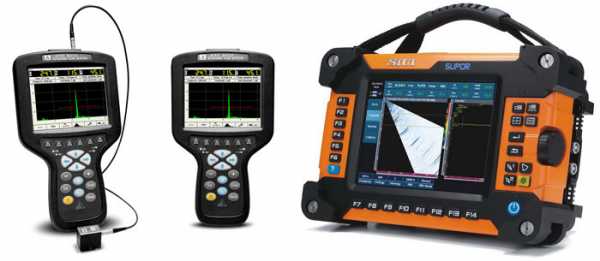

Приборы ультразвукового контроля

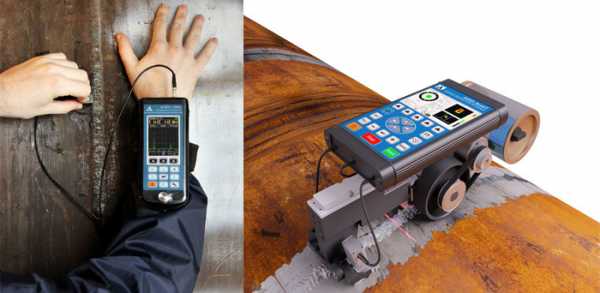

Это разновидность приборов, которые направлены на исследование определённого предмета посредством ультразвуковых волн. С помощью этих приборов обычно проводится ультразвуковой контроль сварных швов.

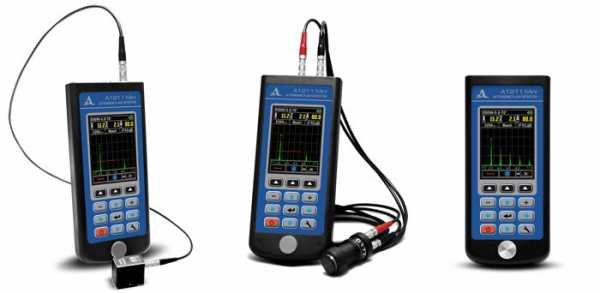

Оборудование этого типа получило широкое распространение на территории России и странах СНГ для контроля качества различных трубопроводов, сварных конструкций, сварных швов. Обычно говоря о приборах ультразвукового контроля, подразумевают такие устройства, как: ультразвуковые дефектоскопы, толщиномеры и томографы.

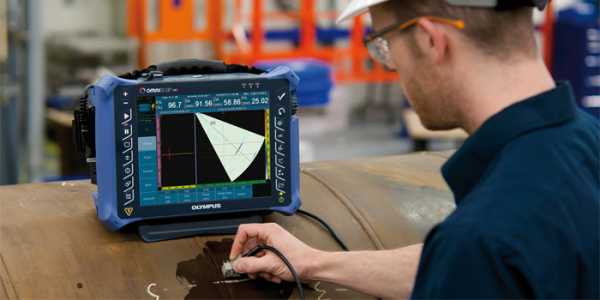

Основным прибором всё же является ультразвуковой дефектоскоп, который используется для обнаружения дефектов внутри какого-либо изделия. Чаще всего работы проводятся над изделиями, сделанными из металла и некоторых видов пластмасс. В основе работы дефектоскопа, разумеется, лежит принцип ультразвуковых колебаний.

Мы всегда проконсультируем Вас по любому вопросу на тему ультразвукового контроля, поможем подобрать необходимое Вам оборудование

aprioris.ru

Ультразвуковой контроль, приборы ультразвукового контроля в г. Санкт-Петербург

Ультразвуковой контроль — это неразрушающий контроль целостности сварочных соединений и поиска скрытых и внутренних механических дефектов не допустимой величины и химических отклонений от заданной нормы. Методом ультразвуковой дефектоскопии (УЗД) проводится диагностика разных сварных соединений. Ультразвуковой контроль является действенным при выявлении воздушных пустот, химически не однородного состава (шлаковые вложения в металле) и выявления присутствия не металлических элементов.

Ультразвуковой контроль качества чаще всего применяется:

  • в области аналитической диагностики узлов и агрегатов;

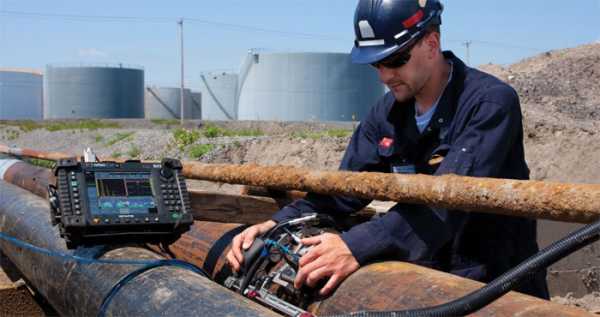

  • когда необходимо определить износ труб в магистральных трубопроводах;
  • в тепловой и атомной энергетике;
  • в машиностроении, в нефтегазовой и химической промышленности;
  • в сварных соединениях изделий со сложной геометрией;
  • в сварных соединениях металлов с крупнозернистой структурой;
  • при установке (сварки соединений) котлов и узлов оборудования, которое поддается влиянию высоких температур и давления или влиянию различных агрессивных сред;
  • в лабораторных и полевых условиях.

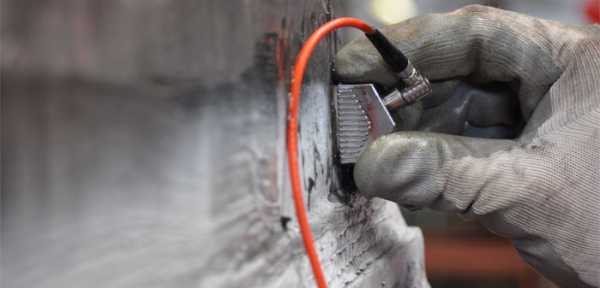

Для проведения ультразвукового контроля применяются специальные приборы ультразвукового контроляультразвуковые дефектоскопы и толщиномеры. Вместе с дефектоскопами используются ультразвуковые преобразователи, а также кабели для ПЭП. Также в УЗК применяется использование контактных сред, в виде гелей («Ультрагель»)

Для определения основных параметров ультразвукового контроля применяют стандартные образцы.

В компании «АНК» Вы можете приобрести оборудование и принадлежности для ультразвукового контроляа также воспользоваться услугами сервисной службы, осуществляющей диагностику, ремонт и сервисное обслуживание ультразвуковых дефектоскопов и толщиномеров.

spb.ank-ndt.ru

Ультразвуковой дефектоскоп для контроля сварных соединений

Неразрушающий контроль соединений – современный метод диагностики наличия и глубины дефектов в узлах и деталях. В отношении оценки последующей работоспособности сварных соединений особенно эффективной признана ультразвуковая дефектоскопия. Дело в том, что в подавляющем большинстве производственных ситуаций имеющиеся неоднородности сварного шва располагаются так, что хорошо отражают именно акустические волны сверхвысокой частоты. Этот метод проверки и заключает в себе ультразвуковой дефектоскоп.





В чём заключается эффективность неразрушающего контроля сварных соединений?

Идеально однородные среды в процессе взаимодействии с источником ультразвуковых колебаний не ослабляют амплитуду звуковых волн. Совсем иное происходит, если сканируются реальные объекты. При наличии в них участка с искажениями первоначальной структуры всегда наблюдается существенное искажение и уменьшение амплитуды звукового давления, которое количественно проявляется в виде ослабления или даже полного поглощения ультразвуковых волн.

Интенсивность таких искажений устанавливается законом ослабления

P=Р0 exp(-αd),

где: Р0 – исходное значение амплитуды звукового давления; Р – значение на выходе из диагностируемого сварного шва; d – толщина шва; α – коэффициент ослабления.

Поскольку параметр d чаще представляют как расстояние до источника ультразвукового излучения, то считается, что звуковая волна имеет вид полусферы, а потому ослабление будет равномерным по всем направлениям. В практике измерений оно обычно устанавливается в децибелах (дБ), поэтому может быть вычислено по формуле

α = 20/d∙lg(P0/Р)

Промышленный ультразвуковой дефектоскоп, применяемый для определения сплошности и качества сварных швов, оценивает интенсивность эхо-сигнала, которая пропорциональна амплитуде звукового давления:

p0/P = H0/H

где: Н0 и Н соответственно — амплитуды звукового сигнала на входе и выходе из прибора.

Для практически применяемого диапазона частот 1…15 МГц (что и случается для подавляющего большинства металлических изделий) интенсивность эхо-сигналов соотносится с относительным ослаблением ультразвукового сигнала следующими соотношениями:

Н/Н01,261,782,825,0110,021,62
Мощность сигнала, дБ259142030

Из представленной таблицы следует, что применение оценочного критерия логарифмической интенсивности ультразвукового сигнала может эффективно фиксировать изменения в его амплитуде.

Причинами ослабления ультразвуковых волн происходит вследствие поглощения и рассеивания сигналов. Энергия поглощения превращает колебательную энергию в тепловую. Она пропорциональна частоте ультразвуковых колебаний, поэтому ультразвуковые дефектоскопы для контроля сварных соединений изготавливаются с максимально возможными генерируемыми частотами.

С повышением частоты облегчается фокусировка прибора, благодаря чему распознавание неоднородностей или дефектов улучшается. При этом должны соблюдаться следующие условия:

  1. Размер оцениваемой неоднородности должен быть больше половины длины волны.
  2. Направление сканирования должно быть перпендикулярным направлению хода звукового луча.
  3. Прибор не должен использовать так называемые критические частоты (для металлических конструкций это, например, частоты близкие к 6 МГц), при которых из-за явления дифракции ультразвуковых волн чувствительность метода резко снижается.

Энергия рассеивания более существенна для поликристаллических тел. Поэтому для крупнозернистых структур (например, чугуна) ультразвуковая дефектоскопия малочувствительна. Также неэффективно ультразвуковое сканирование при пониженных температурах окружающей среды.

Для получения ультразвуковых колебаний применяются два вида источников: магнитострикционные генераторы и пьезоэлектрические преобразователи. Каждое из устройств имеет свои рациональные области применения.

Конструкции ультразвуковых пьезоэлектрических дефектоскопов

Пьезоэффект заключается в том, что при силовом воздействии на определённые кристаллические вещества (изоляторы с полярно расположенными осями) в них возникают напряжения определённого знака, которые, в свою очередь, инициируют электрические поверхностные заряды. При этом величина напряжений прямо пропорциональна механической нагрузке, что очень важно именно в конструктивном смысле, поскольку упрощает конструкцию прибора. Таким образом цена ультразвукового дефектоскопа для контроля сварных соединений будет невысокой.

Пьезоэлектрический эффект обратим, а потому использующие его ультразвуковые дефектоскопы быстро переналаживаются, и не нуждаются в сложной регулировке. При этом при помощи прямого пьезоэффекта ультразвуковые волны обнаруживаются, а при помощи обратного – генерируются.

Принцип работы пьезогенератора дефектоскопа следующий. На конденсаторные пластины, которые наложены на кристалл, подаётся переменное электрическое напряжение. Это вызывает колебание кристалла с той же частотой. В качестве преобразователей используют такие материалы, как кварц, титанат бария, сульфат лития и др. При наличии внешнего давления атомы в структурной ячейке пьезоэлемента сдвигаются, что и является моментом начала разряда конденсаторных пластин. При изготовлении ультразвукового дефектоскопа для контроля сварных соединений, использующего подобный принцип, излучатель вырезается таким образом, чтобы плоскость колебания по отношению к толщине рассматриваемого сварного шва излучала продольные волны. Если требуется оценить неравномерность структуры соединения на значительной площади, то используют пластину, вырезанную в перпендикулярном направлении. Тогда с приложением напряжения она будет излучать поперечные волны, которые будут равномерно распространяться в толще исследуемого соединения.

Корпуса пьезоизлучателей изготавливают из керамики, что повышает уровень требований к условиям работы ультразвуковых дефектоскопов для контроля сварных соединений. В частности, им противопоказаны удары и сотрясения корпуса.


Магнитострикционные преобразователи ультразвуковых дефектоскопов

Магнитоскрикция заключается в деформации ферромагнитной детали, которая размещена в силовом магнитном поле. Длина этой детали изменяется в зависимости от вида силовых линий магнитного поля, её материала, температуры и степени намагниченности. В ультразвуковых дефектоскопах используются ферромагнетики, относительное изменение длины которых – не менее 10-5.

Работают такие преобразователи следующим образом. В приборе создаётся переменное электромагнитное поле, при этом ферромагнитный стержень начинает совершать колебания удвоенной амплитуды. Поскольку линейная деформация магнитостриктора не зависит от направления силовых линий магнитного поля, то подмагничивания такого элемента не требуется.

Как и пьезоэффект, магнитострикция обратима. В качестве излучателей применяются химически чистый никель, а также его сплавы с медью или железом. Минимальная частота, при которой обнаружение дефектов сварных конструкций окажется эффективным, составляет 60 Гц, хотя в приборах обычно реализуются частоты от 300 Гц.

Магнитострикционные преобразователи конструктивно проще, однако уступают пьезогенераторам по параметрам минимальной площади диагностируемой зоны: она должна быть достаточно большой. Кроме того, такие ультразвуковые дефектоскопы теряют свою чувствительность при обследовании только что полученных сварных швов. Ещё одним ограничением магнитострикционных источников получения ультразвуковых волн считается их повышенная энергоёмкость. Зато они более компактны, а потому применимы в стеснённых для диагностики условиях.

Промышленные конструкции ультразвуковых дефектоскопов для контроля сварных соединений

Для измерения необходимы:

  1. Сам регистрирующий прибор.
  2. Искательная головка (передатчик).
  3. Контрольная головка (приёмник).
  4. Устройство отображения (монитор или цифровой дисплей).

Напряжение от источника переменного тока (аккумулятор или генератор — для стационарных дефектоскопов) подаётся на излучатель, а от него ультразвуковые волны передаются в исследуемый сварной шов. Интенсивность ослабления исходного сигнала определяет степень неоднородности шва. Возникающая амплитуда сигнала далее усиливается и регистрируется, при этом возможна как визуальная оценка качества, так и запись результатов на цифровой носитель информации.

Перед использованием ультразвуковой дефектоскоп для контроля сварных соединений подлежит юстировке. Как образец, используется сварной стык с идеальными параметрами качества, при этом отклонение шкалы/стрелки должно быть максимально возможным.

В качестве приёмника дефектоскопы некоторых фирм используют преобразователь изображения. При этом фиксируется фактическое значение плотности энергии звукового поля за швом. Этот способ получения конечной информации более нагляден, но требует определённого пространства за исследуемым соединением.

Излучение звуковой энергии в ультразвуковых дефектоскопах может быть выполнено двумя способами – резонансным или импульсным. В первом случае излучение ультразвука происходит непрерывно, а применяемые частоты находятся в диапазоне 1…12,5 кГц. При импульсном методе используется сигнал (эхо) звуковой волны, который отражается от дефектной зоны или задней поверхности сварного стыка. Подача звукового импульса происходит через 1…2 мкс, чем обеспечивается высокая точность сканирования объекта. Конечный импульс отражается на мониторе, и может регистрироваться цифровым устройством записи. Энергопотребление дефектоскопов такого типа значительно меньше.

Признанным мировым лидером в производстве переносных дефектоскопов для контроля сварных соединений, цена которых вполне соответствует их качеству, считаются аппараты от компании SONATEST (Франция). Данные приборы отличаются компактностью и точностью получаемых данных. Например, применяемые для тестирования качества сварки труб, листовых материалов и т.п. ультразвуковые дефектоскопы линейки Harfang Veo характеризуются следующими эксплуатационными достоинствами:

  • большим диапазоном регулировки направления и силы излучения, а также скорости диагностики;
  • точностью измерения;
  • воспроизводимостью результатов, включая и 3D-моделирование структуры сварного шва;
  • удобствами настройки;
  • возможностью подключения для целей сканирования нескольких источников;
  • ёмкими батареями, допускающими замену непосредственно в ходе измерений.


proinstrumentinfo.ru

Ультразвуковой неразрушающий контроль

Ультразвуковой метод контроля был предложен советским физиком С.Я. Соколовым в 1928 году и в настоящее время является одним из основных методов неразрушающего контроля. Методы ультразвуковой дефектоскопии позволяют производить контроль сварных соединений, сосудов и аппаратов высокого давления, трубопроводов, поковок, листового проката и другой продукции. Ультразвуковой контроль является обязательной процедурой при изготовлении и эксплуатации многих ответственных изделий, таких как части авиационных двигателей, трубопроводы атомных реакторов или железнодорожные рельсы.

По сравнению с другими методами неразрушающего контроля ультразвуковой метод обладает важными преимуществами:

  • высокая чувствительность к наиболее опасным дефектам типа трещин и непроваров
  • низкая стоимость
  • безопасность для человека (в отличие от рентгеновской дефектоскопии)
  • возможностью вести контроль непосредственно на рабочих местах без нарушения технологического процесса
  • при проведении УЗК исследуемый объект не повреждается
  • возможность проводить контроль изделий из разнообразных материалов, как металлов, так и неметаллов.

К недостаткам ультразвукового метода контроля можно отнести невозможность оценки реального размера и характера дефекта, трудности при контроле металлов с крупнозернистой структурой из-за большого рассеяния и сильного затухания ультразвука, а также повышенные требования к состоянию поверхности контроля по шероховатости и волнистости. Согласно РД 03-606-03 максимально допустимая шероховатость при ультразвуковом контроле составляет Ra 6,3 / Rz 40

Сущность ультразвукового метода неразрушающего контроля (видео ИКБ Градиент)

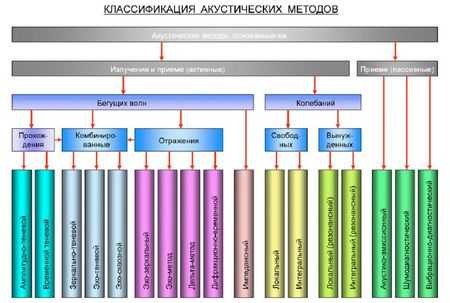

Многообразие задач, возникающих при необходимости проведения неразрушающего контроля различных изделий, привело к разработке и использованию ряда различных акустических методов контроля. Согласно ГОСТ 23829-85 акустические методы контроля делятся на 2 большие группы: использующие излучение и приём акустических колебаний и волн (активные методы) и основанные только на приёме колебаний и волн (пассивные методы).
