Швеллер — классификация и область применения

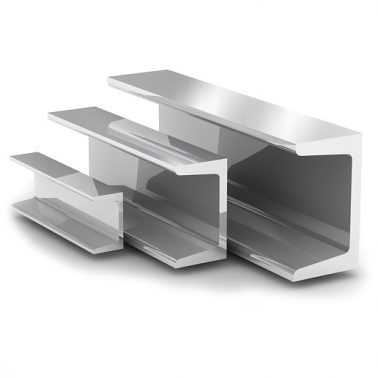

Швеллер — это металлическое изделие, в поперечном сечении образующее букву «П». У швеллера различают стенки и полку. На поперечном срезе стенкой называют «перемычку», а полками — ножки буквы «П». Важнейшими характеристиками полок и стенки являются типоразмеры. Так под высотой швеллера понимают высоту его полок.

Стальной швеллер изготавливают из стального проката способом горячей прокатки заготовок на сортовых станах. Швеллер изготавливают с уклоном внутренних граней полок и с параллельными полками. Номер швеллера указывает его высоту.

Характеристика сортамента и классификация швеллера

Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

По способу изготовления швеллеры делятся на следующие виды:

Швеллеры стальные горячекатаные;
Швеллеры стальные специальные;
Швеллеры стальные гнутые равнополочные;

Швеллеры стальные гнутые неравнополочные.

В соответствие со своим назначением швеллер подразделяется на:

Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
Специальный для вагоностроения сортамент ГОСТ 5267.1-90.

Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.

Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.

Швеллер стальной горячекатаный
изготавливается согласно ГОСТ 535-88 в двух видах:

Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;

Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.

Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.

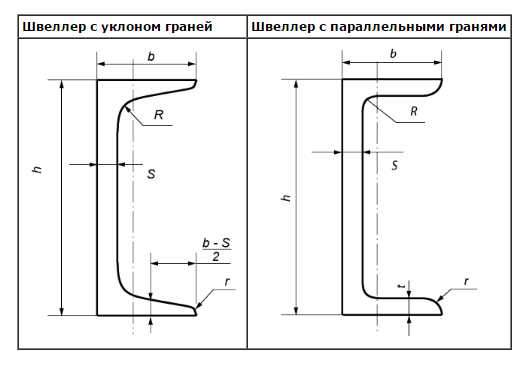

Швеллер с уклоном граней	Швеллер с параллельными гранями

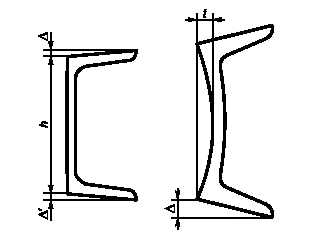

В зависимости от точности прокатки, швеллер горячекатаный подразделяют:

Высокой точности — «А»;
Обычной точности — «В».

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

В зависимости от точности прокатки, специальный швеллер подразделяется:

Высокой прочности — «А»;
Обычной прочности — «В».

Стальной гнутый швеллер подразделяется на:

Гнутый равнополочный швеллер;
Гнутый неравнополочный швеллер.

Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера

изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.

В зависимости от точности прокатки гнутые швеллеры подразделяются:

Высокой точности — «А»;
Повышенной точности — «Б»;
Обычной точности — «В».

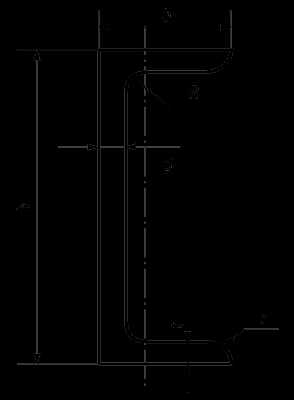

Гнутый равнополочный швеллер	Гнутый неравнополочный швеллер

Формы гнутого швеллера:

«У» — швеллер с уклоном внутренних граней полок;

«П» — швеллер с параллельными гранями полок;
«Л» — швеллер легкой серии с параллельными гранями полок;
«С» — швеллер специальный.

В связи с широтой ассортимента швеллера на него было разработано много ГОСТов и технических регламентов. Соответствие швеллера этим ГОСТам, является залогом качества продукции.

Применение швеллера стального

Благодаря своей высокой осевой прочности на изгиб, относительно невысокой массе и металлоемкости, швеллер горячекатаный и швеллер гнутый находят широкое применение практически во всех отраслях экономики.

Кроме специальных швеллеров, используемых в автомобильной и вагоностроительной промышленностях, в качестве рам, каркасов и прочих несущих конструкций, это основной материал, используемый в строительстве.

Швеллер используется как для армирования железобетонных конструкций, так и в качестве самостоятельного материала для изготовления каркасов строений, перекрытий, пандусов.

Швеллер применяется при строительстве перекрытий больших пролетов и многоэтажных каркасных сооружений. Зачастую он используется в качестве арматуры для стен, кровли, а так же для усиления бетона. Швеллер прекрасно выдерживает нагрузки как осевые, так и несущие.

Прайс-лист — швеллер

Компания «МИНПРОМ ГРУПП», предлагает широкий ассортимент стального швеллера по приемлемым ценам, с которыми можно ознакомиться в прайс-листе.

Наши менеджеры, помогут рассчитать стоимость катанки, также проинформируют о скидках, действующих сейчас в нашей компании на необходимый тоннаж и вид швеллера — звоните. Компания «МИНПРОМ ГРУПП» придерживается доступной ценовой политики, поэтому стоимость швеллера достаточно низкая.

Посетители которые хотят купить швеллер, часто ищут его так: швелер, швеллєр, швеллер горячекатанный, швелер гнутый, швелер гнутий, швеллер гнутый, швеллер гнутий, швелер стальной, швелер стальний, швелер сталевий.

minprom.biz

Применение швеллеров

Возведение современных зданий и сооружений невозможно без металлопроката и металлических конструкций. Металл является одним из старейших строительных материалов, который использовался еще со времен древности. С развитием технологий расширялась и область применения металлических изделий.

Из металла изготавливается множество заготовок и конструктивных элементов. С помощью металлоконструкций можно быстро возводить здания, в том числе и по сложным дизайнерским разработкам. Швеллеры используются при возведении высотных зданий, небоскребов, конструкций, которые подвержены повышенным нагрузкам.

Материалом для производства швеллера является сталь и алюминий. Используется низколегированная, а также углеродистая Швеллер обычно имеет П-образную форму. Номер швеллера равен расстоянию между двумя его внешними гранями.

Швеллерные балки используются для армирования железобетонных конструкций, изготовления кранов, опор высоковольтных линий электропередач, мостов, нефтяных вышек и других сооружений, в которых должны сочетаться прочность, устойчивость и небольшой вес.

Швеллер 10 П изготавливается методом горячей прокатки из стали свариваемых маток. Дополнительная термообработка не применяется.
Швеллер 12 П также изготавливается методом горячей прокатки. К его особенностям относится хорошая свариваемость. Применяется в различных конструкциях для повышения их несущей способности, для армирования различных сооружений.
Швеллер 14 П, изготавливается на прокатном оборудовании. Имеет усиленную жесткость, используется для создания более прочных конструкций без дополнительных несущих балок. Швеллер 14 П широко используется для усиления жесткости высотных построек, при создании кровельных и межэтажных перекрытий, в вагоностроении.

Швеллер 16 П применяется в строительстве высотных домов, а также при создании различных металлических опорных сооружений и мостов средней длинны. Также, как и другие разновидности, изготавливается методом горячей прокатки.
Швеллера 18 П применяется для армирования высотных зданий, и высоконагруженных конструкций.
Швеллер 20 П применяется для создания высоконагруженных и движущихся конструкций, например, раздвижных мостов и стрел кранов.
Швеллер 40 П обладает максимальными показателями жесткости. Используется при создании конструкций, которые испытывают очень высокие нагрузки в процессе эксплуатации. Используются в судостроении, при возведении нефтяных платформ.

Существует пять серий или разновидностей швеллера: специальные (С) серии, (У) серии с определенным уклоном внутренних граней полок, экономичные серии (Э) с параллельными гранями полок, легкие серии(Л) с параллельными гранями полок и серии(П) с параллельными гранями полок.

Гнутый швеллер широко используются при ремонте и строительстве зданий, при возведении каркасов. Преимуществом гнутого швеллера является экономичность, простота работы, долговечность и универсальность.

Швеллеры специальные предназначены для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

www.regionmetprom.ru

Швеллер — использование и нагрузка

Швеллер — это один из видов фасонного стального проката. В поперечном сечении он имеет форму буквы «П». Такая форма обеспечивает швеллеру такие показатели жесткости, которые делают возможным его употребление в самых разных отраслях — от тяжелого машиностроения до строительства дачных домиков. Швеллеры применяются в автомобиле- и вагоностроении, из них делают различные опоры и ограждения, ими укрепляют входные ворота и оконные проемы.

Номера, литеры и ГОСТы

По способу производства швеллер бывает гнутый и горячекатаный профиль. Различить их легко даже не специалисту — горячекатанный швеллер имеет четко выраженное ребро, а гнутого швеллера оно будет несколько закругленным. Прочие особенности различных видов швеллера определяются уже по их маркировке.

В частности, литеры А,Б и В в отношении партий горячекатанных швеллеров будут обозначать, что прокатка производилась с высокой (А), повышенной (Б) или обычной точностью (В).

Номер швеллера обозначает высоту его сечения, выраженную в сантиметрах.

Ширина профиля соответствует ширине полки и может колебаться в промежутке от 32 до 115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля. Высота сечения швеллера — это вообще главный параметр в его маркировке. Номер швеллера — это его высота с сантиметрах, а соседствующие с ним буквы обозначают, что сечение швеллера может быть:

1) с уклоном граней (серии У и С), где У — это уклон, а С или Сб — специальные серии. 2) с параллельными гранями (серии П, Э и Л), где Э означает экономичную серию, а Л – легкую. Литеры С (например – 18С, 20С и т.д.), можно встретить в изделиях, предназначенных для автомобильной промышленности или для строительства железнодорожных вагонов (ГОСТ 5267.1-90). Встречаются еще иногда и экзотические виды швеллеров. Например, ГОСТ 21026-75 определяют параметры швеллеров с отогнутой полкой (их используют при производстве вагонеток для шахт и рудников).

Самые востребованные размеры швеллеров

Наибольшей популярностью у потребителей пользуются швеллеры с номерами от 8 до 20 Их геометрические параметры в категориях П (то есть с параллельными гранями) и сериях У (с уклоном внутренних граней) совпадают, разница наблюдается только в радиусах закругления и углах наклона полок.

Швеллер 8 применяется в основном для укрепления конструкций внутри зданий бытового и производственного назначения. При его производстве используются полуспокойные (3ПС) и спокойные (3СП) углеродистые стали, для которой характерна отличная свариваемость.

Швеллер 10 широко используется в машиностроении, станкостроении и в других областях промышленности. Он также успешно используется при возведении мостов, стен и несущих опор при строительстве корпусов производственных зданий.

Швеллер 12 очень схож со швеллером «восьмеркой», но имеет более высокие прочностные характеристики и несущую способность, что позволяет снижать металлоемкость конструкций, возводимых с его участием.

Швеллер 14 – один из наиболее востребованных типов швеллеров. используется в строительных конструкциях для жесткого армирования несущих деталей, придавая им металлоконструкции особую прочность и жесткость. Швеллер 14 бывает обычной точности и повышенной.

Швеллер 20 выступает как несущий элемент при усилении мостов, при армировании перекрытий (в том числе и сложном) многоэтажных домов, в кровельных прогонах.

Благодаря высоким эксплуатационным качествам, «двадцатка» часто применяется в конструкциях с высокими нагрузками — как динамическими, так и статическими.

Встречаются и нестандартные применения швеллеров. Перфорированный (то есть «дырчатый») швеллер позволяет, к примеру, монтировать металлические конструкции без проведения сварочных работ, что значительно сокращает время монтажа. Для перфорации лучше всего подходят швеллеры с большой высотой полок и широким расстоянием между ними. Такие изделия обозначаются буквами ШП – «Швеллер Перфорированный» и чаще всего применяются при строительстве временных конструкций (например — строительных лесов) или складских стеллажей.

Для создания таких сооружений лучше подходят швеллеры с малыми номерами, поскольку вес стеллажа (а значит и швеллера, из которого он собран) не должен быть слишком большим.

При внутренней отделке помещений швеллеры используются в качестве «охранного» каркаса при прокладке проводов электросетей высокого напряжения.

Иногда швеллеры используют еще в качестве направляющего грузоподъемного устройства, в том числе, как пандусы для колясок и тележек.

В общем, применение швеллеров может быть разнообразным, но все-таки главное их назначение — это укрепление конструкций и способность выдерживать длительные нагрузки.

Сколько может весить швеллер

Номер швеллера	Масса 1 метра в кг	Метров в тонне
5	4,84	206,6
6,5	5,9	169,5
8	7,05	141,8
10	8,59	116,4
12	10,4	96,2
14	12,3	81,3
16	14,2	70,4
18	16,3	61,3
20	18,4	54,3
22	21	47,6
24	24	41,7
30	31,8	31,4

Условные обозначения в маркировке швеллера — как в них разобраться?

А поскольку главное назначение швеллера состоит в том, чтобы выдерживать нагрузки, то из его маркировки прежде всего требуется узнать параметры, которые позволят эту нагрузку рассчитать, а именно — состав стали, ее прочность, качество прокатки и так далее.

Что же можно узнать из маркировки?

К примеру, перед нами упаковка горячекатанных швеллеров, на которой написано: 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Это значит, что перед нами швеллер 30П — то есть с параллельными гранями и высотой сечения 30 см. Буква В указывает на обычную точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы.

Тот же швеллер, но только из стали 09Г2С повышенной точности прокатки получит обозначение 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89, в котором 345 будет означать прочность стали, соответствующую сорту 09Г2С.

А вот в маркировке А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76 буква А будет обозначать высокую точность профилирования стальной заготовки (штрипсы) из второй категории стали Ст3сп, из которой изготовлен гнутый равнополочный швеллер размерами 300х80х6 (где 300 мм – высота сечения изделия, 80 мм – ширина полок, а 6 мм – толщина полок и стенок)

Виды нагрузок и швеллеров

Вид А. «Козырек над подъездом». К такому типу относятся балки, где имеются жесткие заделки. Нагрузка обычно поступает равномерно. Это могут быть козырьки над подъездами. Для их изготовления применяют сварку. Делают из двух швеллеров, присоединенных к стене, а пространство заполняется железобетоном.

Вид B. «Межэтажные перекрытия»Жестко закрепленные однопролетные балки, нагрузка на которые распределена равномерно. Обычно это балки перекрытий между этажами.

Вид C. «Шарнирная балконная опора». Балки имеют две опоры с консолью, нагрузка между ними распределяется равномерно, но они выпущены за пределы наружных стен. Это необходимо для создания опоры балконных плит.

Вид D. «Под две перемычки». Это однопролетные шарнирно-опертые балки, на которых действуют две сосредоточенные силы. Обычно это перемычки, на которые опирается другая пара балок-перекрытий.

Вид E. «Под одну перемычку». Это однопролетные шарнирно-опертые балки, где сосредоточена одна сила. Обычно это перемычки, на которые опирается одна балки другого перекрытия.

После того как будет уточнено к какому виду относится данный швеллер и куда будет идти основная нагрузка подбирается формула расчета.

Прикидочный способ расчета нагрузки на швеллер

Чтобы произвести расчет надо сделать следующее:

-Сперва определить полную нагрузку, которая будет действовать на балку – и умножить ее на нормативный коэффициент надежности по нагрузкам.

-Полученный результат умножить на шаг балок (в данном случае это касается швеллеров).

Далее необходимо сделать расчет максимально изгибающегося момента.

Все данные для швеллера берутся по ГОСТу.

Формула такова: изгибающий момент Мmax будет равен расчетной нагрузке умноженной на длину швеллера в квадрате. Единица измерения — килоНютоны на метр. ( 1 кНм = 102 кгсм)

Затем перейти к вычислению нужного момента сопротивления балки.

Формула такова: момент сопротивления Wтр будет равен Мmax, который умножен на коэффициенты условий работы и поделен на 1,12 (это коэффициент для учета пластически деформаций).

Таким образом получим требуемое сечение. Но при этом нужно помнить, что номер швеллера должен быть больше требуемого момента сечения.

Видео по теме:

stvybor.ru

Характеристики и применение швеллеров | Выбор швеллера

Есть несколько видов швеллеров, их свойства и конструктивные особенности зависят от технологии производства и других факторов: равнополочные, неравнополочные, П-образные, У-образные. Металлопрокат используется для придания жесткости конструкциям.

Преимущества и классификация металлических швеллеров

Основная сфера применения связана со строительством. Для решения каждой конкретной задачи можно использовать определенный вид профильного проката. Выделим его преимущества:

повышенная стойкость к интенсивным нагрузкам;
прочность и простая конструкция;
небольшой вес (это упрощает монтажные работы).

Покупателям доступны несколько линеек размеров изделий, так, швеллер 10 используют в строительных работах и станкостроении, строительстве опорных конструкций гидросооружений и пр.

Профильные изделия под номером 14 прекрасно показывают себя при армировании различных конструкций и придания им дополнительной жесткости и прочности, в машиностроении и других работах. Швеллер 8 нашел применение в укреплении промышленных и жилых сооружений.

Существует несколько технологий производства металлопроката, в зависимости от которых различают специальные и горячекатаные изделия. Приобрести швеллеры в Санкт-Петербурге можно у производителя, сэкономив деньги и воспользовавшись услугой доставки. При выборе изделий нужно ориентироваться на их габариты (высота, ширина, длина) и учитывать задачи, которые вы хотите решить.

От строительства межэтажных перекрытий до машиностроения

Основное назначение стальных швеллеров заключается в повышении жесткости каркасов и других конструкций. Если нужно повысить несущую нагрузку, используйте швеллер, профильный металлопрокат устойчив к высоким нагрузкам, стойко переносит сопротивление на изгиб.

Выделим несколько основных областей, в которых успешно применяют швеллеры:

строительство каркасов разных сооружений: жилые дома, торговые центры и пр.;
производство современных станков и строительство вагонов;
изготовление пандусов для детских и инвалидных колясок, тележек и др.;
повышение прочности кровли, армирование стен и межэтажных перекрытий.

Металлопрокат применяют в промышленных и бытовых масштабах. Так, с помощью швеллеров можно укрепить террасу, подлатать крышу загородного дома и т.д. Если возникнет необходимость в покупке металлопроката, обращайтесь к производителю, который предложит широкий выбор изделий, приемлемые цены и выгодные условия по доставке продукции.

Технические характеристики швеллеров

Швеллер – это металлическая балка П-образной формы, используемая в строительстве в качестве несущей конструкции. Материал также применяется при изготовлении каркасов в машиностроении, станкостроении и вагоностроении. Он служит опорой многих конструкций. Современная промышленность практически не в состоянии обойтись без швеллеров, так как этот вид изделий является универсальным и востребованным в разных отраслях производства.

Полки швеллера располагаются с одной стороны полотна, давая возможность увеличить жёсткость изделия. Изготавливается швеллер методом горячего проката заготовок из стали высшего качества на прокатных станах и методом сгибания на профилегибочных установках.

Преимуществами швеллеров, прокатанных горячим методом, являются их повышенные жёсткость и прочность, позволяющие выдерживать большие нагрузки как на изгиб, так и на разрыв. У разных видов и типоразмеров материала толщина стенок колеблется от 4 до 15 мм.

Швеллер хорошо противостоит механическим повреждениям. В материале отсутствуют слабые места, подверженные разрушениям. Прокат ведётся горячим способом, поэтому коррозия ему не страшна, в отличие от чугунного швеллера, который либо необходимо покрывать специальными антикоррозийными составами, либо заливать бетоном. У горячекатаного швеллера есть и отрицательное качество, которое ограничивает сферы его применения. Он плохо поддаётся сварке. Из-за этого в местах, в которых необходима сварка, приходится использовать холоднокатаный швеллер.

Для эксплуатации в сложных и нестандартных условиях изготавливаются швеллеры из нержавеющей стали и оцинкованные изделия, противостоящие коррозии и перепадам температуры. Для облегчённых конструкций делаются даже алюминиевые швеллеры. В последнее время в строительстве всё чаще применяется гнутый швеллер, который хорошо сваривается. По некоторым параметрам он превосходит горячекатаные изделия.

Горячекатаный швеллер имеет длину от 3 до 12 метров. По конфигурации может быть типа «П» (грани полок параллельные), либо типа «У» (грани полок наклонённые).

Гнутый швеллер получается при сгибании плоской заготовки на станках, придающих ему специальный профиль. Изготавливают их двух видов: равнополочный и неравнополочный швеллер. Длина готовых изделий составляет от 4 до 12 метров. Это зависит от сферы применения данного материала.

Видео. Производство швеллеров

www.gvozdem.ru

Применение швеллера

Цифра в маркировке швеллера указывает на высоту его стенки в сантиметрах. Промышленностью выпускаются швеллеры с высотой стенки 5 – 40 см и шириной полки, соответственно, 32 – 115 мм (ГОСТ 8240). При этом мощность полки швеллеров № 14 – 24 может иметь одно из двух допустимых значений, что позволяет рационально подбирать требуемый для каждой конструкции вариант. Максимальная длина горячекатаных швеллеров составляет 13 м, а стандартный ряд длин – 6, 9, 12 м.

Швеллеры можно классифицировать на два основных типа: с параллельными или наклонными внутренними гранями полок. Однако эти два класса взаимозаменяемы, поскольку их основные размеры и сечения одинаковы или мало отличаются. Но швеллеры с параллельными гранями полок более удобны в проектировании, поскольку создание узлов примыкания с их использованием более простое, а для болтовых соединений не требуются косые шайбы. Также они технологичнее при производстве.

Применение

Благодаря П-образному сечению швеллеры эффективно работают на изгиб. В ряде случаев швеллеры устанавливаются в металлоконструкции, работающие на осевую силу.

В качестве самостоятельного изделия швеллер используют в качестве полозьев для поштучной подачи кирпича в нижележащие труднодоступные места.

Чаще всего швеллеры применяются при сооружении:

тяжелых стержневых конструкций,
колонн,
кровельных прогонов,
балок перекрытий,
элементов мостов,
транспортных средств.

Колонны

Центрально-сжатые колонны являются вертикальными стержневыми элементами поддержки межэтажных перекрытий и покрытий, рабочих площадок, путепроводов, эстакад и т. д., передающими нагрузку от вышележащих конструкций на фундамент. В сварных центрально-сжатых сквозных колоннах, состоящих из 2-х ветвей, швеллеры лучше всего устанавливать полками внутрь, поскольку такая структура обеспечивает меньшую ширину решетки, связывающей ветви. Такой вариант позволяет оптимально использовать габариты колонн.

В стержнях, работающих на осевую силу, используются спаренные швеллеры. Это позволяет получить симметричные сечения, обладающие максимальной устойчивостью относительно 2-х осей.

Фермы

Фермы являются элементами покрытий зданий гражданского и промышленного назначения, вокзалов, ангаров, крупнопролетных мостов, радиомачт, опор ЛЭП и т. д. В сравнении с балками, фермы экономичнее по затрате металла.

Значительным моментом сопротивления в плоскости изгиба обладает структура из двух швеллеров, соединенных по внешним плоскостям стенок, полками наружу. Такая конструкция используется в легких фермах, пояса которых воспринимают изгибающие моменты от местной нагрузки.

Для тяжелых ферм разработано сечение, составленное из двух швеллеров полками внутрь. Их соединяют наклепкой или сваркой листов. Получаемое сечение обладает устойчивостью в двух плоскостях, поэтому подобное решение целесообразно для длинных сжатых элементов. Также такие швеллерные сечения применяются для растянутых и сжатых раскосов.

Кровельные прогоны

В прогонах скатных кровель в качестве балок в основном применяется швеллер, несмотря на асимметричность его профиля и скручивание при изгибе.

Причиной этого являются:

относительно более широкая, чем у двутавра полка,
больший относительно параллельной стенки оси момент инерции,
лучшая работа на косой изгиб.

Машиностроение

В автомобиле- и вагоностроении швеллер является неотъемлемой частью рамы – несущей системы, на которую крепятся другие элементы (кузов, подвеска и др.). Именно швеллер обеспечивает требуемую жесткость рамы для восприятия возникающих при движении изгибающих нагрузок. Также его используют в пассажирских вагонах для верхней обвязки боковых стен и в тележках КВЗ в качестве продольных балок.

В самолетах из швеллера изготавливается лонжерон – силовой элемент конструкции, образующий продольный набор крыльев, оперения, фюзеляжа и других частей.

В вертолетостроении рама из швеллеров является основным элементом стапеля, использующегося для подгонки хвостовых отсеков лопастей несущих винтов. В станках различного назначения швеллер выполняет функции направляющих.

Пятигранные составные профили

Швеллеры совместно с уголками используются при создании пятигранных профилей.

Преимуществами такой металлоконструкции являются:

невысокая трудоемкость изготовления,
отсутствие необходимости в соединительных деталях,
удобство монтажа,
транспортабельность.

Кроме того, крепление впритык к каждой грани такого 5-гранного сечения примыкающих стержней позволяет развивать конструкцию в пяти направлениях, а горизонтальная плоскость может использоваться для опирания кровельного настила без прогонов. В целом пятигранный профиль сечения эффективен при работе на сжатие с изгибом (пространственные конструкции покрытий).

stalgroup.ru

Швеллер: особенности и область применения

Швеллер представляет собой обычный металлопрофиль прямоугольной формы, в котором сочетается конструктивная лёгкость, великолепная прочность. За счёт этого и обеспечивается его способность выдерживать самые высокие нагрузки. Лёгкий металлопрокат данного вида востребован в строительной отрасли. Он характеризуется разнообразием форм, размеров и доступной ценой.

На сегодняшний день в продаже представлено огромное количество швеллеров, отличающихся типоразмерами. Они предназначены для возведения разнообразных конструкций.

Применение швеллеров позволяет снизить нагрузку на наиболее напряженные участки и зоны. Использование в металлообработке облегчает конструкционные элементы.

Особенности изделий

Планируете купить определенное количество швеллеров? В таком случае обратите внимание на основные параметры таких изделий. Остановимся на основных:

материал, из которого изготовлены конструкции – в большинстве случаев это низколегированная или же углеродистая сталь;
длинна;
ширина и высота шейки.

Учитывая перечисленные выше параметры можно легко подобрать оптимальные изделия для выполнения тех или иных строительных мероприятий, работ.

Швеллер применение

Стоимость швеллеров зависит от их технических особенностей, функциональным предназначением. На сегодняшний день эти конструкционные элементы получили широкое распространение не только в строительной отрасли, но и других отраслях хозяйства. Наиболее востребованы строительные профили стальные при сооружении опорных конструкций, нередко они выступают направляющими для грузоподъёмных машин, агрегатов и механизмов.

Главное преимущество использования швеллеров – сбор конструкций любого уровня сложности можно провести, не прибегая к сварным соединения. Данный способ весьма удобен, особенно, если речь идёт о работах в условиях, где применение сварочных аппаратов не представляется возможным.

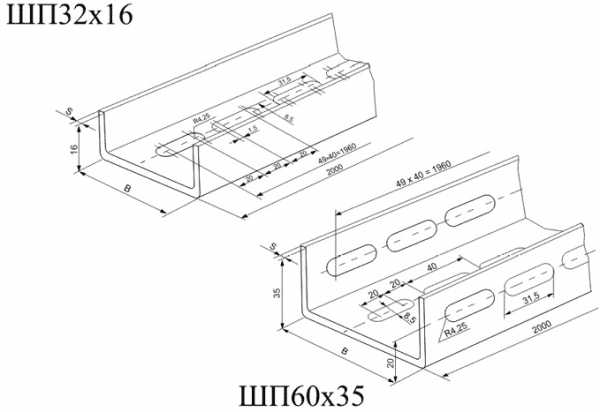

Для быстрого монтажа конструкций следует воспользовать швеллер перфорированный (такие элементы встречаются при установке телекоммуникационного оборудования). Профиль без проблем транспортируется, ввиду лёгкости и удобства фиксации. Несмотря на то, что основным производственным материалом остается сталь, в ряде случаев применяется цинковое напыление, полимернопорошковые соединения.

Огромной популярностью пользуются горячетканные швеллера. Область его применения – автомобильная промышленность, вагоностроение и сооружение мостов. А еще это замечательный материал для производства кровель, колонн. Он без проблем справляется с любыми осевыми нагрузками, ему можно придать необходимый изгиб. В современном строительстве это просто незаменимый материал.

Еще рекомендуем посетить статьи по теме:

vd.net.ua

Стальной швеллер, который может превратиться в балку или колонну + Видео

Что такое гнутый стальной швеллер?

В металлопрокатной промышленности среди продуктов производства имеют место не только листовые материалы, но и элементы более сложной формы, такие, как горячекатаный и гнутый стальной швеллер, которые отличаются друг от друга только внешними углами, у второго они округлые из-за обработки стального листа на специальном профилегибочном станке.

Швеллер имеет П-образную форму, что очень удобно для соединения его в сложные каркасы. В них швеллер становится и несущими опорами, и поперченными перекладинами. Существует довольно большое количество марок этого металлопроката, существенно отличающихся друг от друга.

Продукт с маркировкой У представляет собой металлопрокатное изделие, внутренние поверхности полок которого имеют уклон, а вот П в характеристиках швеллера будет означать, что эти полки абсолютно параллельны друг другу. Помимо прочего, бывают экономичные швеллеры с прямыми полками, они обозначаются буквой Э, а также легкие элементы, обозначающиеся маркировкой Л.

Кроме швеллеров общего назначения широко используются и специальные, обозначающиеся буквой С, габариты их отличаются увеличенной толщиной стенок при стандартных высоте и ширине. Стоит также упомянуть материалы для производства вагонов, соответственно, их маркировка В, а также тракторов с обозначением Т.

Как правильно выбирать швеллер?

Все зависит от того, для чего вы хотите данный металлопрокат использовать. Если для починки балкона, то вам подойдет тот, расстояние между стенками которого соответствует толщине бетонной плиты. Если же вам нужен конструкционный вариант, то лучше всего обратиться к проекту. У легких и экономичных швеллеров толщина металла довольно невысока, в результате чего рассчитывать на высокую прочность конструкции из такого проката не приходится.

Другое дело специализированные швеллеры, тут уже может быть перегиб в противоположную сторону, то есть следует опасаться чрезмерного утяжеления каркаса здания, поэтому выбирайте высоколегированную сталь, так можно обойтись небольшими габаритными размерами проката. Длина швеллера для перекрытия проемов должна превышать их на 140 сантиметров, то есть с выносом по 70 сантиметров в обе стороны от проема.

Гнутый швеллер нередко используется в тех местах, где необходимо скрыть коммуникации, особенно если это низколегированная сталь, которая из-за малого содержания углерода способна выдержать чрезвычайно низкие температуры без ущерба для себя.

А теперь мы предоставляем вам некоторые сравнения швеллеров разных типов со схожими габаритами. Если швеллер общего назначения шириной 180 миллиметров с высотой полки 70 изготавливается из стали толщиной 5.1 миллиметра, то такое же изделие специального назначения, используемое в автомобилестроении, имеет толщину 9 миллиметров.

В целом, для строительных и ремонтных работ может быть использован любой швеллер, главное, чтобы его параметры были учтены в проекте. В частности, окантовка из швеллера в значительной степени укрепит любую растрескивающуюся по краям плиту, но брать для таких целей лучше металлопрокат с максимально широкой полкой, учитывая, что диапазон типоразмеров варьируется от 32 до 115 миллиметров.

Способы крепежа швеллера при его монтаже

В целом, использование швеллера в конструкциях для их усиления предусматривает два способа соединения данного типа металлопроката – болтовой или сварочный. Каждый из них имеет свои преимущества и недостатки, в частности, сварка – это сплавление в швах металла из двух соединяемых деталей, а значит, если работа сделана на совесть, можно не опасаться проникновения влаги между элементами конструкции, как это бывает при болтовом соединении.

Однако время, затрачиваемое на сварные работы, иногда непозволительно затягивает строительство. Перфорированный швеллер собрать намного проще, и скорость монтажа значительно повышается, однако, помимо указанного ранее недостатка болтового соединения есть и еще один.

Дело в том, что швеллер намного лучше металлической полосы или уголка выдерживает нагрузки как осевые, так и на изгиб, но перфорирование способно в значительной степени преимущества П-образной формы. Например, отверстия, проделанные с небольшими промежутками, могут в итоге стать местом разрыва швеллера, и, даже если все нормы и стандарты при сверлении будут выполнены, при некачественной антикоррозийной обработке конструкции можно ожидать появления очагов ржавчины именно в точках болтового соединения.

Впрочем, можно использовать оба способа соединения в комплексе, и в местах, куда сырости доступа нет, выполнять перфорацию, а на остальных участках осуществлять сварочные работы.

ogodom.ru
