Классификация подшипников качения проводится на основе таких признаков:

Тела качения бывают:

• Шариковые;
• Роликовые;

По восприятию нагрузки:

• Радиальные подшипники;
• Подшипники Радиально-упорные;
• Упорно-радиальные подшипники;
• Подшипники упорные;
• Линейные подшипники;

По имеющему количеству рядов для тел качения:

• Однорядные подшипники;
• Двухрядные подшипники;
• Многорядные подшипники;

По возможной способности компенсировать имеющие перекосы валов:

• Самоустанавливающиеся;
• Несамоустанавливающиеся.

Машин, в которых бы не было вращающихся частей, очень мало. Части, такие как колеса, рычаги и барабаны, валы и оси и т.д., в любом случае присутствуют. Такими сведениями, должны обладать непременно те, кто имеет дело с автомобильным транспортом. Как уже известно, любая машина требует за собой достаточного ухода, ну и, наверное, многие, не догадываются, что опорные подшипники, в обязательном порядке нужно менять! Есть и другой вид — подшипники упорные, которые очень широко применяют в энергетике, металлургии, горнодобывающей промышленности. Особенность такого вида подшипников является конструкция, которая позволяет повысить скоростные качества, но и в тоже время, она не позволяет выдерживать более высокие нагрузки.

Упорные подшипники имеют свое целевое предназначение. Очень часто их используют в колёсах автомобилей и центрифугах, также используют в шпинделях и червячных редукторах, и не только. Радиально упорный подшипник, широко применяют в разных промышленных сферах, таких как: машиностроении и автомобилестроении, химической промышленности ну и в станкостроении. Радиально-упорный подшипник качения имеет конструкцию, которая состоит из: кольца внутреннего и наружного, тел качения. Тела качения у этого вида подшипников, могут иметь две формы, форму шара или конического ролика.

По самим телам качения, радиально-упорные подшипники, можно поделить на, роликовые (конические) и шариковые. Такой тип подшипников, отличается способностью воспринимать сразу два вида нагрузки (комбинированные нагрузки), а именно, радиальные и осевые. Максимально допустимая величина нагрузки, осевая или радиальная, зависит напрямую от угла точки соприкосновения тел качения, с дорожками качения. Наибольшее распространение, в об­ще­тех­ни­че­ских от­рас­лях, имеют од­но­ряд­ные и двух­ряд­ные, возможно использования и подшипники ша­ри­ко­вые ра­ди­аль­но-упор­ные, которые имеют че­ты­рех­то­чеч­ный кон­так­т.

Од­но­ряд­ные и двух­ряд­ные ша­ри­ко­вые подшипники ра­ди­аль­но-упор­ные, могут выпускаться как от­кры­ты­ми, так и на оборот, за­щит­ны­ми шайбами ме­тал­ли­че­ски­ми ну или кон­такт­ны­ми уплот­не­ни­я­ми. Под­шип­ни­ки, которые имеют че­ты­рех­то­чеч­ный кон­так­т, имеют разъёмные внут­рен­ни­е или наружные коль­ца и пред­на­зна­че­ны они больше для вос­при­я­тия нагрузок осе­вых. Обычно, ша­ри­ко­вые ра­ди­аль­но-упор­ные под­шип­ни­ки, сепараторы которых вы­пол­ня­ют­ из стекло-наполненного по­ли­ами­да, так­же вполне воз­мож­ны выполнение со стальным штам­по­ван­ны­м сепаратором, ну или ла­тун­ны­м точеным.

Роликовые конические радиально-упорные подшипники, имеют способность одновременно воспринимать два вида нагрузки, радиальные и осевые. Но, имеют значительно низкую допустимую частоту вращения, по отношению к подшипникам, которые имеют ролики, выполненные в виде цилиндра (цилиндрические). Способность принимать осевые нагрузки определяют углом конусности, которое имеет внешнее кольцо. При увеличении угла конусности, действующая осевая нагрузка, значительно увеличивается за счет того что радиальная уменьшается. При использовании таких подшипников категорически не допускается перекос оси вала и гнёзд опор, в которые они устанавливаются.

Роликовые подшипники радиально-упорные конические могут быть изготовлены таких типов как:

• 7000 – основная номенклатура;
• 27000 – с большим углом конусности;
• 97000 – двухрядные и
• 77000 – четырехрядные.

Типы 7000 и 27000, предназначены и применяются для восприятия осевых и радиальных нагрузок но, односторонних. Подшипники такого типа, требуют регулировку осевых зазоров и по одинокий монтаж внешних колец, не зависимо от того как при установке, так и во время процесса эксплуатации. Подшипники позволяют монтаж с предварительным натягом, но, монтаж производится при условии, что вал размещен на двух подшипниках, конических. Подшипники, принадлежащие типу 97000, имеют способность одновременно воспринимать осевые нагрузки, как двухсторонние, так и радиальные.

При необходимости изменения радиального толи осевого зазора, в подшипнике путём подшлифовывания дистанционного кольца, которое установлено посередине внутренних колец. Радиальная нагрузка, максимально допустимая превышает в 1,7 раз, по сравнению с радиальной нагрузкой у соответствующего однорядного подшипника. Радиальная осевая нагрузка подшипников такого типа, превышать 40% не должна, в отличие от неиспользованной допустимой нагрузки радиальной. Подшипники типа 77000 четырёхрядные, имеют назначение для восприятия небольших двусторонних осевых и больших радиальных нагрузок. Радиальная нагрузка такого подшипника в 3 раза превышает нагрузку у соответственного однорядного подшипника. Нагрузка осевая, превышать 20%, не должна, в отличие от неиспользованной допустимой нагрузки, радиальной.

Для конических подшипников, сепараторы изготавливаются из стали, видами штамповки или точением. По телам качения центрируют сепараторы, и придают форму конических роликов. Упорные подшипники принимают осевую нагрузку. Хорошей способностью принимать осевую нагрузку обладают, шариковые упорно одинарные подшипники, правда, что только, в одном направлении, но двойные подшипники воспринимают нагрузку, осевую, которая способна действовать в обоих направлениях. В тех случаях, когда действует комбинированная нагрузка, на подшипник, в первую очередь стоит выбирать из радиально-упорных роликовых и шариковых подшипников с коническими роликами. Тогда при этом, данная величина нагрузки осевой, воспринимаемой подшипником, полностью зависит от угла точки соприкосновения. Для повышения осевой грузоподъёмности, увеличивают угла контакта в подшипнике.

В тех случаях когда, нагрузка осевая превалирует над нагрузкой радиальной, в таких случаях стоит применять, подшипники радиально-упорные шариковые, которые имеют четырехточечный контакт, также возможно применение упорно-радиальных роликовых сферических. В тех случаях, когда возникает несоосность вала, либо корпуса, это может быть вызвано технологической погрешностью, либо прогибом валов под воздействием рабочих нагрузок, стоит применять шариковые сферические либо роликовые подшипники. Также возможен вариант применения, упорно-радиального подшипника. Для узлов, которые имеют неточности, иногда применяют радиальные шариковые подшипники, которые имеют сферическую поверхность наружного кольца, установленных в сферические отверстия корпуса.

Типы подшипников условное обозначения

myfta.ru

Воздушные подшипники – Техническая информация о продукции – Поддержка – Евротек Дженерал

Введение

Основой воздушного подшипника является тонкая воздушная плёнка, образующая небольшой зазор между компонентами подшипника (рис.1). Плёнка образуется в результате подачи воздуха внутрь механизма под высоким давлением. Идея с использованием сжатого воздуха позволяет избежать трения твёрдых частей механизма друг о друга при стандартных условиях эксплуатации. Трение скольжения или качения в стандартных подшипниках ограничивает их применимость для некоторых задач прецизионного позиционирования.

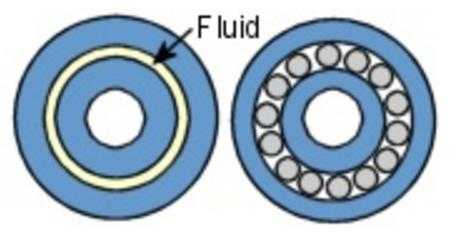

Рис.1 Схема воздушного подшипника (слева) и подшипника качения (справа).

Воздушная среда способна передавать усилия, потому что когда воздух проталкивается через зазор подшипника, он создаёт профиль давления через зону подшипника. Нагрузка, которую подшипник может выдержать, рассчитывается следующим образом:

Сила = усреднённое давление х площадь

Рис.2 Профиль давления в воздушном подшипнике.

Давление в подшипнике распределяется неоднородно и зависит от конструкции подшипника и других параметров. Существует эмпирическое правило, из которого следует ожидать 30% эффективности:

Сила = 0.3 х подаваемое давление х площадь

Воздушные подшипники имеют множество преимуществ в сравнении с механическими подшипниками. В связи с отсутствием контакта между компонентами воздушный подшипник не подвержен износу, а также в процессе работы не выделяется тепло из-за трения. Немаловажным достоинством является отсутствие статического и динамического трения, даже при наибольшей проектной нагрузке. Кроме того, воздушная плёнка позволяет сгладить неровности и дефекты компонентов подшипника, что повышает точность позиционирования. Воздушные подшипники имеют более высокую жёсткость в сравнении с механическими аналогами, в конструкции которых имеет место точечный или линейный контакт.

Почему используется воздух вместо смазочных жидкостей?

В то время как большинство людей знакомы с подшипниками скольжения на масляной плёнке (к примеру, использующиеся в автомобиле), воздушные подшипники малоизвестны. Принципиальное различие между жидкостями и газами состоит в вязкости – жидкости имеют более высокую вязкость в сравнении с газами. В случае с подшипниками эта разница несёт ряд последствий.

Более низкая вязкость означает, что воздушные подшипники имеют более низкую нагрузочную способность (жидкостные подшипники выдерживают в 5 раз большую нагрузку в сравнении с воздушными для одной и той же площади контакта).

В связи с низкой вязкостью газов, у воздушных подшипников практически нулевое статическое и динамическое трение, в отличие от жидкостных подшипников, где в связи с трением наблюдается выделение теплоты.

Для воздушных подшипников требуется очень малый зазор между компонентами (10 мкм) в сравнении с жидкостными подшипниками (100 мкм), что накладывает высокие требования к точности изготовления компонентов.

Таким образом, несмотря на то, что воздушные подшипники имеют небольшую нагрузочную способность, они имеют практически нулевое трение на всех скоростях. Высокая точность изготовления компонентов подшипника повышает точность при позиционировании. Ещё одним преимуществом использования воздуха является отсутствие загрязнения в сравнении с маслами и другими жидкостями. Сжатый воздух является наиболее часто используемым газом в промышленных условиях. Однако другие газы, в частности азот, может использоваться там, где они доступны (к примеру, в чистых помещениях).

Методы подачи сжатого воздуха в подшипник

Существует два метода подачи сжатого воздуха в подшипник. Первый – использовать внешний источник сжатого воздуха (рис.3 слева), второй – использовать относительное движение компонентов механизма для создания внутреннего давления (рис.3, справа). В то время как второй метод является распространённым для жидкостных подшипников вследстве высокой вязкости масел, то для воздушных аналогов он малоэффективен ввиду низкой величины создаваемого давления.

Таким образом, воздушные подшипники PI работают с использованием внешнего источника сжатого воздуха. Воздух в источнике должен быть чистым и сухим, а сам источник должен генерировать постоянное давление. Типичное рабочее давление находится в диапазоне от 138 кПа до 827 кПа в зависимости от требуемой жёсткости, нагрузочной способности и требованиям к расходу воздуха.

Рис.3 Принципиальные схемы подачи сжатого воздуха в подшипник

Как воздух поступает в подшипник?

Воздух необходимо подавать в зазор подшипника. Существует два способа реализовать это – через отверстия или пористые среды. В первом случае воздух проходит через небольшое отверстие диаметром от 0.004 до 0.015 дюйма (рис.4, слева). Во втором случае воздух поступает через пористый материал – углерод, бронза или сталь (рис.4, справа)

Рис.4 Принципиальные схемы поступления воздуха в зазор подшипника

Относительные преимущества каждого подхода являются спорными. Хотя с помощью отверстий невозможно получить такой однородный профиль давления, как с помощью пористых материалов, существуют способы улучшить профиль давления с использованием специального метода. Использование пористых материалов обеспечивает более качественное демпфирование в сравнении с отверстиями, однако создание надлежащей формы отверстия может улучшить этот параметр. Стоит учитывать, что отверстие может засориться в случае, если подаваемый воздух будет содержать большую частицу, в то время как пористый материал работает как фильтр. Однако, со временем пористый материал может значительно засориться (особенно если в воздухе будут содержаться пары масла), а засорённые поры труднее поддаются очистке в сравнении с забитыми отверстиями.

Подшипники с отверстиями могут быть изготовлены из одного материала, а пористые подшипники обязательно изготавливают из различных материалов и адгезивных веществ.

В PI изготавливаются подшипники как с отверстиями, так и на основе пористых материалов. Большинство стандартной продукции имеет в своей основе подшипники с отверстиями специальной формы. Для этой задачи была разработана технология сверления отверстий с малым диаметром непосредственно в самом подшипнике вместо использования методов прессования или вклеивания сопел из драгметаллов. В PI уверены, что используемая технология снижает стоимость и сложность работ наряду с повышением стабильности и надёжности в пределах длительного периода. Тем не менее, сопла из драгметаллов используются в тех случаях, когда сверление отверстий невозможно из-за геометрии или в случае, когда требуются малые размеры отверстия (порядка 0.004 дюйма).

Роль геометрической формы подшипника

Из-за малых зазоров, необходимых для функционирования воздушных подшипников, самым важным фактором в их производстве является высокая точность геометрической формы. Любое изменение размеров деталей, прямолинейности, формы приводит к закрытию зазора, что в свою очередь означает повышение трения, уменьшение точности позиционирования и нагрузочной способности подшипника. Типичные величины допуска для прямоугольных подшипников, которые работают с воздушным зазором порядка 0.0005″, составляют ±0.0001″. Такой допуск применяется по всей длине подшипника, которая для некоторых моделей может составлять более 60 “.

Кроме того, геометрия компонентов определяет точность движения подшипника. Хотя локальные отклонения формы от заданного значения компенсируются воздушным зазором, общая точность определяется качеством изготовления отдельных компонентов подшипника.

Рис.5. Воздушный зазор невелирует локальные изменения формы подшипника

В связи с этим, компания PI разработала методы и оборудование, которые позволяют выполнить данные строгие требования в отношении геометрии с высокой повторяемостью и относительно небольшой стоимостью.

Точность, минимальный шаг и повторяемость

Вначале кратко обозначим разницу между точностью, шагом и повторяемостью. Под точностью понимается то, насколько близка реальная траектория движения к идеальной (заданной программно). Минимальный шаг показывает ту минимальную величину, на которую можно переместиться. Повторяемость – это показатель качества воспроизводимости перемещения в определённую координату.

Воздушные подшипники обеспечивают высокие показатели вышеперечисленных параметров. Отличная точность достигается благодаря минимальным отклонениям от заданной геометрической формы компонентов подшипника, а также компенсации этих отклонений с помощью воздушного зазора. Типичная линейная точность составляет 10 микродюйм/дюйм с максимальным отклонением 100 микродюймов/36 дюймов. Биение при вращении соответствует ±1 микродюйму. Наклон – 0.25 арксек/дюйм.

Поскольку в воздушных подшипниках отсутствует трение, достигаемый минимальный шаг при позиционировании ограничивается характеристиками двигателя, контроллера и датчика положения. Минимальный шаг порядка ±1 отсчёта энкодера можно легко получить при использовании линейных двигателей.

Воздушные подшипники обладают намного лучшей повторяемостью в сравнении с механическими аналогами по причине отсутствия контакта компонентов подшипника и соответственно износа. Тепловыделение в механических подшипниках в некоторых случаях требует времени для стабилизации после включения механизма. Кроме того, механическая преднагрузка на роликовые подшипники может изменяться с температурой и приводить, к примеру, к различному уровню трения, что ухудшает повторяемость. Таким образом, вышеприведённые примеры показывают, что использование механических подшипников для задач, связанных с высокоточным позиционированием, может быть ограничено в связи с ухудшением точности с течением времени. В связи с тем, что компоненты подшипников PI изготавливаются из одного материала в целях равномерного теплового расширения конструкции, они могут работать в течение нескольких лет без ухудшения точности. Кроме того, воздушные подшипники могут работать на высоких скоростях без периода предварительного включения (за исключением термоэффектов, связанных с двигателем) и поддерживать высокую точность.

Преднагруженные воздушные подшипники

Воздушные подшипники могут использоваться без преднагрузки, однако, чтобы максимизировать жёсткость и поддерживать постоянный воздушный зазор, обычно используют преднагрузку, применяя один из четырёх основных методов:

· использование дополнительной массы

· вакуумная преднагрузка

· магнитная преднагрузка

· использование двойного воздушного зазора

Самый простой метод заключается в использовании дополнительной массы (рис.6). Величина массы должна быть больше, чем ожидаемое изменение нагрузки на подшипник. Это приводит к тому, что воздушный зазор становится меньше, но более жёстким и устойчивым к внешнему воздействию со стороны нагрузки. Недостатком метода является необходимость добавления массы, однако его можно с успехом применять для систем, связанных с высокой нагрузкой (например, при инспектировании деталей или изделий). Кроме того, данный метод может быть использован в случае, если подшипник расположен горизонтально.

Рис.6 Принципиальная схема метода преднагрузки воздушного подшипника с использованием дополнительной массы

Второй метод связан с использованием вакуума. Вакуум применяется для образования силы преднагрузки в подшипнике. Это достигается путём выделения области между поверхностями компонентов подшипника, где образуется вакуум (рис.7). Уровень вакуума в одной области и нагнетаемое давление в другом сегменте подбираются таким образом, чтобы зазор между компонентами подшипника оставался. Использование вакуума повышает жёсткость подшипника и помогает поддерживать постоянный воздушный зазор, без добавления дополнительной движущейся массы. Недостатком этого метода является необходимость в обеспечении большой площади подшипника, а также вакуумного насоса.

Рис.7 Принципиальная схема метода преднагрузки воздушного подшипника с использованием вакуума

Третий метод основывается на применении магнита для создания прижимающей силы (рис.8). Магнитный материал располагается на неподвижной части подшипника, а магнит – на подвижной. Таким образом, создаётся сила преднагрузки, что повышает жёсткость системы. Этот метод хорошо подходит для линейных подшипников и является экономичным, так как не предполагает высоких требований к геометрической форме компонентов, как в случае с использованием дополнительной массы. Однако, поскольку многие воздушные подшипники изготовлены из немагнитных материалов, требуется использовать дополнительные материалы (к примеру, железо). Другим недостатком является то, что при высоких скоростях магнит генерирует вихревые токи в железе, которые добавляют силу сопротивления.

Рис.8 Принципиальная схема метода преднагрузки воздушного подшипника с использованием магнита

Последним методом является использование двойного воздушного зазора (рис.9). Данный метод используется в подшипниках, расположенных друг напротив друга. Этот метод обеспечивает вдвое большую жёсткость для одного воздушного подшипника, однако грузоподъёмность снижается почти наполовину. Данный метод применяется при изготавлении наиболее точных и надёжных подшипников. Поскольку при использовании данного метода задействованы два подшипника, имеет место эффект усреднения любых ошибок на каждом подшипнике, что повышает точность позиционирования в сравнении с другими методами, однако требует качественную прецизионную обработку поверхностей компонентов подшипников. Кроме того, при использовании данного метода подшипник может быть ориентирован произвольным образом.

Рис.9 Принципиальная схема метода преднагрузки воздушного подшипника с использованием двойного воздушного зазора

www.eurotek-general.ru

Подшипник скольжения – как устроен, принцип работы, плюсы и минусы

Подшипник скольжения (подшипник на втулке, sleeve bearing) — подшипник в котором трение происходит при скольжении сопряжённых поверхностей.

Механизм больше напоминает модифицированную втулку с плотным прилеганием соприкасающихся тел. Подшипник скольжения представляет собой корпус, имеющий цилиндрическое отверстие, в которое вставляется втулка из антифрикционного материала и смазывающее устройство. Между валом и отверстием втулки подшипника имеется зазор, заполненный смазочным материалом, который позволяет вращаться валу с малым сопротивлением.

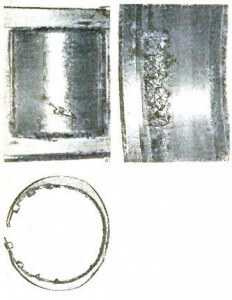

Если такой подшипник лишится смазки, он выйдет из строя по причине перегрева (поверхности будут иметь гораздо большее сопротивление), истирания рабочих поверхностей.

Чтобы увеличить качество и долговечность смазки данных подшипников, была придумана система самосмазки, в которой применяется пористый материал, изготавливаемый по технологиям порошковой металлургии. При нагревании он выделяет масло (которым был изначально пропитан), при остывании впитывает масло обратно, что позволяет свести потери масла к минимуму. Обычно, в спецификациях указывают на этот счёт — «самосмазывающийся подшипник«.

Из плюсов таких подшипников можно выделить – низкий шум при работе в течении гарантированного срока службы, дешевизна в производстве и низкая конечная цена изделия.

Минусы – самая малая долговечность, необходимость периодического обслуживания, если обслуживание предусмотрено конструкцией.

Наряду с подшипниками скольжения, используются более дорогие, но долговечные гидродинамические и подшипники качения.

www.xtechx.ru

Устройство и виды подшипников – F&F GmbH

Принцип конструкции колесных подшипников не менее стар, чем принцип самого колеса. Со времен первого колеса стоял вопрос – как обеспечить его свободное вращение и защитить от разрушительного воздействия износа в процессе движения под нагрузкой. В этой статье мы рассмотрим основные виды подшипников, отдельные их компоненты и различия между подшипниками «колесным» и «ступичным». Но независимо от формы и типа подшипника все они выполняют единую цель, а их главным компонентом являются ролики, цилиндры и шарики.

Основные виды подшипников и их назначение

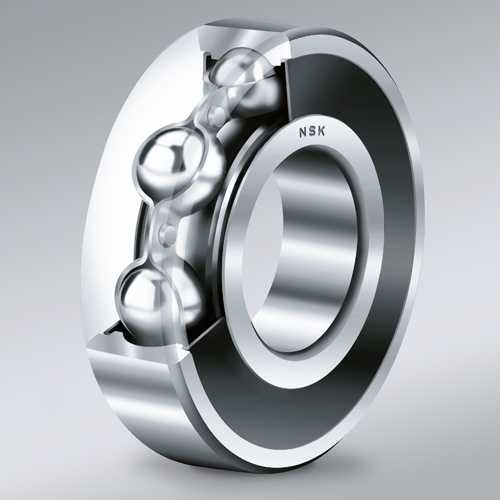

Шариковые подшипники

Одни из наиболее распространенных типы подшипников в которых используются сферические тела качения – шарики. Широко применяются в автомобилестроении, электродвигателях, бытовой технике и т. д. Впервые массовую обработку шаров и, соответственно, возможность массового производства данного вида подшипников предложила компания FAG.

Благодаря сферической форме тел качения возможно их вращение в любом направлении. Многие из видов шариковых подшипников способны воспринимать и радиальные нагрузки, с приложение веса сверху, и осевые, в сторону силы. Тем не менее, все виды шариковых подшипников характеризуются малой площадью контакта, которая напрямую зависит от размера шариков. Поэтому они применяются преимущественно в тех узлах машин и оборудования, на которые не приходятся большие нагрузки, отсутствует сильное давление и ударные воздействия. Использование шариковых подшипников для узлов, рассчитанных на большие нагрузки  требует увеличение диаметра сферического тела, соответственно увеличивается  и конструктивный размер изделия.

Цилиндрические роликовые подшипники

В данном типе подшипников тела качения имеют цилиндрическую форму, что позволяет равномерно распределять радиальную нагрузку по широкому пятну контакта. Благодаря этому они оптимально подходят для некоторых тяжелых условий эксплуатации. Изобретателем одним из наиболее широко используемых типов – игольчатых роликовых подшипников, является компания INA.

Увеличенное пятно контакта обеспечивает стойкость к радиальным, но уменьшает стойкость к осевым силам. Поэтому у данного вида подшипников и их назначения нет возможности использования в узлах подвергаемых большим осевым нагрузкам. Широко применяется в подшипниковых узлах с малым диаметром вала, труднодоступных местах, например, коробках передач.

Роликовые конические подшипники

Тела качения данного типа подшипников представляют собой ролики конической формы. Благодаря этому значительно повышается стойкость к радиальной или осевой нагрузкам, а также к высоким ударным воздействиям. Наиболее часто назначением подшипников данного типа является монтаж внутри ступицы колеса. Распространенным конструктивным решением является совместное расположение двух конических подшипников в одном узле с зеркальным расположением конических роликов.

Конструкция и элементы подшипников

Основой классификации подшипников является форма тела качения, но существенная разнится и конструкция других элементов.

Обойма

Металлическое кольцо с высокоточной, прецизионной обработкой наружной и внутренней поверхностей. Конструктивные внутренние элементы подшипника окружены обоймой, которая и обеспечивает вращение. Часто роль наружной обоймы играет корпус или ступица, где имеются соответствующие проточки под тела качения. В этом случае подшипник, чаще всего, меняется вместе со всем узлом.

Нередко применяются составные подшипники, которые состоят из внутренней обоймы и сепаратора со сферическими телами качения, сальника и наружной обоймы. В этом возможна замена подшипника без наружной обоймы запрессованной в ступицу. При этом следует принять во внимание, что использование старой обоймы не всегда целесообразно и может повлечь уменьшение ресурса работы нового подшипника. Далеко не все дефекты заметны при осмотре, а преждевременный выход из строя обоймы влечет за собой выход из строя всего узла.

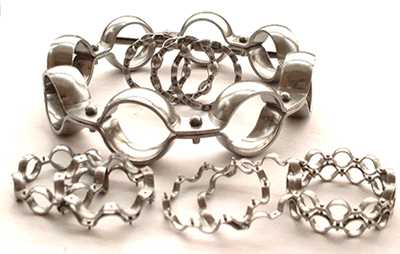

Сепаратор

Данный элемент подшипника представляет собой обойму перфорированную по форме и размеру тел качения, которые устанавливает классификация подшипников – сферических, цилиндрических или конических. Это своего рода ячейки представляющие собой внутреннюю поверхность, в которой вращается подшипник. Сепараторы являются основной частью подшипника и, как правило, отдельно не поставляются.

Сальник

Представляет собой кольцо из закаленной резины. Второе название – пыльник, хотя его основное назначение не только защита от пыли, а и препятствие вытеканию смазки и попаданию воды. Уплотнения всегда изнашиваются в процессе эксплуатации подшипника и должны быть заменены при ремонте и замене подшипника. Рекомендуется при отсутствии уплотнений в узлах машин и оборудования установить их отдельно или заменить.

Ступица колеса

Литой или кованный элемент, к которому крепится автомобильное колесо. Как правило, подшипники колес находятся внутри ступицы и обеспечивают свободное их вращение вокруг оси. В зависимости от вида подшипников и их назначения могут называться ступичными или ступицей в сборе (ступица-подшипник). Поставляются они, чаще всего, в сборе со ступицей, что позволяет производить замену без помощи пресса, исключая неправильный монтаж.

Смазка

Высококачественная синтетическая или минеральная смазка, предназначенная для уменьшения трения и износа поверхностей изделия у любого вида подшипника. В отличие от трансмиссионных и моторных масел, смазка используемая в подшипникам характеризуется высокой стойкостью к температуре, сохраняет кинетическую вязкость при перегреве. Однако сильные значения вязкости не позволяют использовать данные типы смазок в изделиях с малыми зазорами.

Обязательным требованием при выполнении ремонтных работ, независимо от видов подшипников и их классификации, является использование чистых смазывающих материалов. Запрещается хранить открытую смазку на открытом воздухе в течение длительного времени по причине накопления содержащейся в воздухе пыли. Помните – пыль в составе смазки увеличивает износ подшипника.

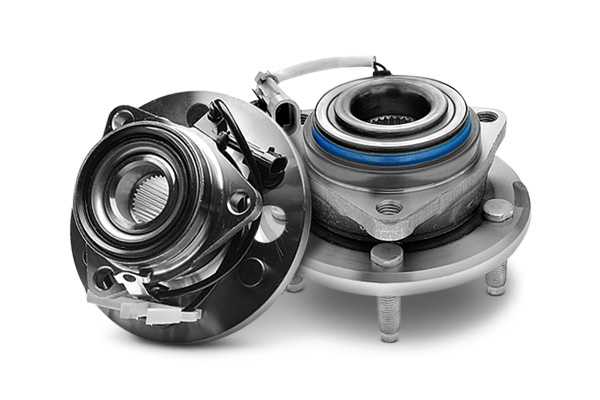

Колесные и ступичные подшипники – в чем разница

Если взять конструкцию легковых авто, то виды подшипников и их классификация определяются типом привода – передним, задним или полным, а также тем, является ли колесо ведущим. Вот некоторые основные правила автомобильной классификации:

• Подшипники применяемые на приводных колесах, независимо от того в передне- или заднеприводным является автомобиль, называются «ступичными». Причина в том, что назначение подшипника – находиться на ступице с валом который и вращает ось внутри подшипника.
• Подшипники, устанавливаемые на не приводные оси, называются «колесными» так как они размещаются между ступицей колеса и валом большого рычага.
• Автомобили с полным приводом оснащены ступичными подшипниками на каждом из колес.

В целом же, термины «колесный» и «ступичный» идентичны и подразумевают одно и тоже изделие, что необходимо учитывать рассматривая виды подшипников и их классификацию.
