устройство и принцип действия прибора

ОКП 42 1874

ТУ 4218-037-42334258-2006 - Р0С-301

Устройство прибора РОС-301

Электронный регулятор-сигнализатор уровня РОС-301 включает в себя преобразователь передающий и три независимых датчика, что даёт возможность полностью независимо друг от друга проводить контроль от одного до трёх уровней, в одном или же абсолютно разных резервуарах с электропроводными жидкостями.

Датчик прибора РОС-301 состоит из штуцера (корпуса), электрода с изолятором и колпачка, создающего защиту от пыли или воды всего узла подключения к электроду внешнего провода.

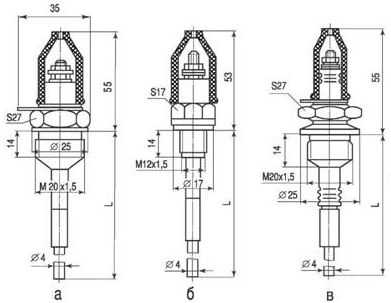

Общий вид, габариты, а также установочные размеры датчиков прибора РОС-301

  • а: в исполнении 1;
  • б: в исполнении 3;
  • в: в исполнениях 4.1 и 4.2;

Общий вид, габариты, а также установочные размеры преобразователя прибора РОС-301

Сам же преобразователь передающий прибора РОС-301 состоит из электронного блока, помещённого в корпус из пластика с элементом из стали, который обеспечивает крепёж корпуса преобразователя на щите.

Корпус преобразователя передающего оснащён съёмной крышкой и 4-мя кабельными вводами, предназначенными для подключения напряжения сети, датчиков прибора РОС-301 или же иных внешних устройств.

Электронный блок исполнен на печатной монтажной плате и имеет жёсткое крепление к корпусу. На монтажной плате находятся клеммы-соединители для подключения датчиков, кабеля питания и других внешних устройств.

На съёмной крышке корпуса имеется светодиодный индикатор «Сеть» и светодиодные индикаторы для визуального восприятия сигнализации контролируемых уровней, отдельно для каждого из датчиков. Все светодиодные индикаторы закрыты полностью герметичными светофильтрами.

Принцип действия прибора РОС-301

В основу принципа действия прибора РОС-301 положено преобразование изменения электрического сопротивления между электродом датчика прибора и стеной металлического резервуара с электропроводящей жидкостью, или же дополнительным электродом датчика прибора, в релейно-электрический сигнал. Касание жидкой среды, которая контролируется, и электрода датчика прибора РОС-301 вызывает срабатывание соответствующего реле и соответствующего ему светодиодного индикатора. При Отсутствие или пропадание контакта контролируемой жидкостной среды с электродом датчика прибора ведёт к увеличению сопротивления, при этом происходит отпускание контактов реле и выключение соответствующего светодиодного индикатора.

ros301.ru

РОС-301 Датчик-реле уровня

Главная страница » РОС-301 Датчик-реле уровня

Увеличить

Датчик-реле уровня РОС301 (прибор - в дальнейшем) предназначен для сигнализации, а также поддерживания в заданных пределах уровня электропроводных жидкостей в трех точках в одном или различных резервуарах.

Прибор соответствует климатическому исполнению УХЛ2 - датчики, УХЛ4 - это передающий преобразователь по ГОСТ 15150-69.

ТЕХНИЧЕСКИЕ ДАННЫЕ РОС 301

Материалы датчика, параметры контролируемой среды, длина погружаемой части, а также  исполнение датчика указаны в таблице 1.

Таблица 1

Примечание: при необходимости потребитель может уменьшить или увеличить длину электрода до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может быть любого сечения площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде.

Параметры питания (номинальное значение): напряжение переменного тока, В: 220, 380 частота, Гц: 50 Потребляемая мощность, не более, В·A: 7 Напряжение переменного тока на электродах датчиков, не более, В: 6 Нагрузка на контакты выходного реле: ток от 0,5 до 2,5А частотой 50, 60 Гц, допускается увеличение тока до 5А на время не более 0,1С; напряжение от 12 до 250 В. Верхнее значение сопротивления срабатывания (сопротивление жидкости между электродом и корпусом датчика, при котором происходит срабатывание выходного реле): 5000 Ом Температура окружающего воздуха, °C: для датчика - от -50 до +70 для передающего преобразователя - от +1 до +35 Относительная влажность воздуха 80% при 25°C (без конденсации влаги) для передающего преобразователя и 100% при 25°C (с конденсацией влаги) для датчика.

По степени защиты прибора от воздействия пыли и воды соответствует IP54 по ГОСТ 14254-80.

Габаритные и установочные размеры датчиков и передающего преобразователя указаны на рис. 2,3.

Масса, не более, кг: передающего преобразователя - 2 датчика - 0,65

Рис. 2. Габаритные и установочные размеры датчиков

Рис. 3. Преобразователь передающий и разметка крепления на щите

Рис. 1. Схема электрическая подключения прибора РОС-301

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Прибор состоит из передающего преобразователя, а также трех датчиков.

Датчик (рис. 2) состоит из корпуса 1, электрода 2 и колпачка 3, служащего для уплотнения провода, подключаемого к клемме электрода.

Передающий преобразователь (рис. 3) состоит из корпуса 1, крышки 2, электронного блока 3. На крышке 2 имеются четыре светофильтра 6 для индикации питания и достижения заданных уровней. Подключение внешних проводов или кабелей производится под винт, уплотнение осуществляется прокладками 4, в которых необходимо пробить отверстие, соответствующее наружному диаметру провода или кабеля. На корпусе прибора имеется винт заземления 5.

Принцип действия прибора основан на преобразовании изменения электрического сопротивления между электродом и стенкой резервуара в электрический релейный сигнал.

При погружении электрода датчика в контролируемую среду сопротивление уменьшается (Rcp < 5000 Ом), срабатывает реле и загорается светодиод соответствующего канала. При отсутствии среды сопротивление увеличивается (Rcp > 5000 Ом), происходит отпускание реле и гаснет светодиод.

Прибор (рис.1) имеет три независимых канала, позволяющих контролировать 3 уровня жидкости в одном или разных резервуарах.

МЕРЫ БЕЗОПАСНОСТИ

Запрещается эксплуатация прибора во взрывоопасных помещениях.

Во время профилактических осмотров перед снятием крышки передающего преобразователя необходимо отключить напряжение питания передающего преобразователя и исполнительных устройств.

По способу защиты человека от поражения электрическим током прибор относится к классу 01 по ГОСТ 12.2.007.0-75.

ПОДГОТОВКА К РАБОТЕ

Разметка мест для крепления датчиков и передающего преобразователя осуществляется в соответствии с рис. 2,3. Передающий преобразователь устанавливается на щите, датчики на резервуаре с контролируемой средой.

При вертикальном монтаже датчиков (на крышке резервуара) расстояние между отверстиями для крепления датчиков должно быть не менее 60 мм.

Длины электродов должны соответствовать контролируемым уровням.

При установке датчиков с электродами длиной свыше 0,6 м на резервуарах с сильным волнением жидкости, необходимо либо зафиксировать электрод через изолятор, либо предусмотреть защиту электрода изоляционным демпфирующим устройством (перворированная труба, решетка и т.д.).

При горизонтальном монтаже датчиков (на боковой стенке резервуара) центры отверстия на резервуаре должны быть выше контролируемых уровней на величину радиусов электродов датчиков. Горизонтальная установка датчиков возможна только при контроле жидкостей, не образующих проводящих отложений на изоляторе датчика.

Для обеспечения стекания жидкости с электрода датчика конец электрода рекомендуется ориентировать вниз на 10-20°.

Резервуар с контролируемой средой должен быть заземлен и соединен с клемой 14 колодки X1 передающего преобразователя.

При установке датчиков на резервуарах из непроводящего материала необходимо предусмотреть наличие внутри резервуара дополнительного электрода (например, металлической полосы), который должен быть заземлен и соединен с клеммой 14 колодки Х1 передающего преобразователя.

Датчики на резервуаре располагать так, чтобы исключить закорачивание их между собой и с дополнительным электродом или стенкой металлического резервуара.

Соединение передающего преобразователя с датчиками осуществляется проводами или кабелем любой длины в пределах объекта при сопротивлении каждого провода не более 20 Ом.

Сопротивление изоляции линии связи при отсоединенном передающем преобразователе должно быть не менее 1 МОм в течение всего периода эксплуатации.

Монтаж производить в соответствии с "Правилами устройства электроустановок (ПУЭ)" и схемой подключения рис. 1 любым проводом или кабелем с максимальным сечением жилы 1,5 мм2.

Корпус передающего преобразователя заземлить.

По окончании монтажа измерить сопротивления изоляции силовых и сигнальных цепей относительно корпуса передающего преобразователя мегаомметром на напряжение 500 В, оно должно быть не менее 20 МОм.

ФОРМУЛИРОВАНИЕ ЗАКАЗА

В заказе необходимо указать: наименование прибора, климатическое исполнение вторичного преобразователя, исполнения датчика, длины чувствительных элементов.

Пример записи обозначения прибора РОС-301 УХЛ4 с датчиком исполнения 1, монтаж вертикальный, три датчика по 0,6 м.

РОС-301-УХЛ4-верт. 0,6м/0,6м/0,6м

www.primacm.ru

Датчик-реле уровня РОС 301

Датчик-реле уровня РОС 301

ОБЩИЕ СВЕДЕНИЯ

Датчик-реле уровня типа РОС-301 (в дальнейшем - прибор) предназначен для сигнализации и поддерживания в заданных пределах уровня электропроводных жидкостей в трех точках в одном или различных резервуарах.

Прибор соответствует климатическому исполнению УХЛ2 - датчики, УХЛ4 - передающий преобразователь по ГОСТ 15150-69.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Материалы датчика, параметры контролируемой среды, длина погружаемой части и исполнение датчика указаны в таблице 1.

Таблица 1

Примечание: при необходимости потребитель может уменьшить или увеличить длину электрода до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может быть любого сечения площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде.

Параметры питания (номинальное значение):
напряжение переменного тока, В: 220, 380
частота, Гц: 50
Потребляемая мощность, не более, В·A: 7
Напряжение переменного тока на электродах датчиков, не более, В: 6
Нагрузка на контакты выходного реле:
ток от 0,5 до 2,5А частотой 50, 60 Гц, допускается увеличение тока до 5А на время не более 0,1С; напряжение от 12 до 250 В.
Верхнее значение сопротивления срабатывания (сопротивление жидкости между электродом и корпусом датчика, при котором происходит срабатывание выходного реле): 5000 Ом
Температура окружающего воздуха, °C:
для датчика - от -50 до +70
для передающего преобразователя - от +1 до +35
Относительная влажность воздуха 80% при 25°C (без конденсации влаги) для передающего преобразователя и 100% при 25°C (с конденсацией влаги) для датчика.

По степени защиты прибора от воздействия пыли и воды соответствует IP54 по ГОСТ 14254-80.

Габаритные и установочные размеры датчиков и передающего преобразователя указаны на рис. 2,3.

Масса, не более, кг:
передающего преобразователя - 2
датчика - 0,65

Рис. 2. Габаритные и установочные размеры датчиков



Рис. 3. Преобразователь передающий и разметка крепления на щите



Рис. 1. Схема электрическая подключения прибора РОС-301



УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Прибор состоит из передающего преобразователя и трех датчиков.

Датчик (см. рис. 2) состоит из корпуса 1, электрода 2 и колпачка 3, служащего для уплотнения провода, подключаемого к клемме электрода.

Передающий преобразователь (см. рис. 3) состоит из корпуса 1, крышки 2, электронного блока 3. На крышке 2 имеются четыре светофильтра 6 для индикации питания и достижения заданных уровней. Подключение внешних проводов или кабелей производится под винт, уплотнение осуществляется прокладками 4, в которых необходимо пробить отверстие, соответствующее наружному диаметру провода или кабеля. На корпусе прибора имеется винт заземления 5.

Принцип действия прибора основан на преобразовании изменения электрического сопротивления между электродом и стенкой резервуара в электрический релейный сигнал.

При погружении электрода датчика в контролируемую среду сопротивление уменьшается (Rcp < 5000 Ом), срабатывает реле и загорается светодиод соответствующего канала. При отсутствии среды сопротивление увеличивается (Rcp > 5000 Ом), происходит отпускание реле и гаснет светодиод.

Прибор (рис.1) имеет три независимых канала, позволяющих контролировать 3 уровня жидкости в одном или разных резервуарах.

МЕРЫ БЕЗОПАСНОСТИ

Запрещается эксплуатация прибора во взрывоопасных помещениях.

Во время профилактических осмотров перед снятием крышки передающего преобразователя необходимо отключить напряжение питания передающего преобразователя и исполнительных устройств.

По способу защиты человека от поражения электрическим током прибор относится к классу 01 по ГОСТ 12.2.007.0-75.

ПОДГОТОВКА К РАБОТЕ

Разметка мест для крепления датчиков и передающего преобразователя осуществляется в соответствии с рис. 2,3. Передающий преобразователь устанавливается на щите, датчики на резервуаре с контролируемой средой.

При вертикальном монтаже датчиков (на крышке резервуара) расстояние между отверстиями для крепления датчиков должно быть не менее 60 мм.

Длины электродов должны соответствовать контролируемым уровням.

При установке датчиков с электродами длиной свыше 0,6 м на резервуарах с сильным волнением жидкости, необходимо либо зафиксировать электрод через изолятор, либо предусмотреть защиту электрода изоляционным демпфирующим устройством (перворированная труба, решетка и т.д.).

При горизонтальном монтаже датчиков (на боковой стенке резервуара) центры отверстия на резервуаре должны быть выше контролируемых уровней на величину радиусов электродов датчиков. Горизонтальная установка датчиков возможна только при контроле жидкостей, не образующих проводящих отложений на изоляторе датчика.

Для обеспечения стекания жидкости с электрода датчика конец электрода рекомендуется ориентировать вниз на 10-20°.

Резервуар с контролируемой средой должен быть заземлен и соединен с клемой 14 колодки X1 передающего преобразователя.

При установке датчиков на резервуарах из непроводящего материала необходимо предусмотреть наличие внутри резервуара дополнительного электрода (например, металлической полосы), который должен быть заземлен и соединен с клеммой 14 колодки Х1 передающего преобразователя.

Датчики на резервуаре располагать так, чтобы исключить закорачивание их между собой и с дополнительным электродом или стенкой металлического резервуара.

Соединение передающего преобразователя с датчиками осуществляется проводами или кабелем любой длины в пределах объекта при сопротивлении каждого провода не более 20 Ом.

Сопротивление изоляции линии связи при отсоединенном передающем преобразователе должно быть не менее 1 МОм в течение всего периода эксплуатации.

Монтаж производить в соответствии с "Правилами устройства электроустановок (ПУЭ)" и схемой подключения рис. 1 любым проводом или кабелем с максимальным сечением жилы 1,5 мм2.

Корпус передающего преобразователя заземлить.

По окончании монтажа измерить сопротивления изоляции силовых и сигнальных цепей относительно корпуса передающего преобразователя мегаомметром на напряжение 500 В, оно должно быть не менее 20 МОм.

ПРИМЕР ЗАПИСИ ЗАКАЗА

В заказе необходимо указать: наименование прибора, климатическое исполнение вторичного преобразователя, исполнения датчика, длины чувствительных элементов.

Пример записи обозначения прибора РОС-301 УХЛ4 с датчиком исполнения 1, монтаж вертикальный, три датчика по 0,6 м.

РОС-301-УХЛ4-верт. 0,6м/0,6м/0,6м
